MANUALE UTENTE MDRD142SLE32 MIDEA
LETTERA DI RINGRAZIAMENTO
Grazie per avere scelto Midea! Prima di utilizzare il nuovo prodotto Midea, leggere attentamente il presente manuale per essere certi di sapere utilizzare in modo sicuro le caratteristiche e le funzioni offerte dal nuovo apparecchio.
INDICE
LETTERA DI RINGRAZIAMENTO 01
SPECIFICHE 02
PANORAMICA DEL PRODOTTO----03
INSTALLAZIONE DEL PRODOTTO 04
ISTRUZIONI PER L'USO 08
PULIZIA E MANUTENZIONE 10
RISOLUZIONE DEI PROBLEMI 11
APPENDICE 12
SPECIFICHE
| Modello del prodotto MDRD142SLE | |
| Tensione/frequenza nominale 220-240 V-/50 Hz | |
| Corrente nominale 0,5 A | |
| Volume totale (l) 93 L | |
| Volume dello scomparto degli alimenti freschi 93 L | |
| Refrigerante, quantità R600a, 24 g | |
| Dimensioni complessive (L x P x A) 488 x 440 x 835 mm | |
PANORAMICA DEL PRODOTTO
Nomi dei componenti
1 Scomparto multiuso 2 Sportello piccolo 3 Manopola del termostato 4 Vassoio di drenaggio 5 Ripiano in vetro
6 Cassetto per la frutta e la verdura (opzionale) 7 Piedino di livellamento 8 Barra strumenti 9 Maniglia dello sportello
ATTENZIONE
La figura sopra riportata viene fornita solo a scopo indicativo. La configurazione effettiva dipende dalle caratteristiche fisiche del prodotto e dalle indicazioni del distributore.
INSTALLAZIONE DEL PRODOTTO
Istruzioni di installazione
Apparecchi di refrigerazione con classe climatica
- A seconda della classe climatica, questo frigorifero è stato concepito per essere utilizzato all'intervallo di temperatura ambiente indicato nella tabella sottostante.
- La classe climatica è riportata sulla targhetta di identificazione del prodotto. Il prodotto potrebbe non funzionare correttamente a temperature che non rientrano nell'intervallo specificato.
- È possibile trovare la classe climatica sull'etichetta del prodotto.
Intervallo di temperatura effettiva
- L'apparecchio è pensato per funzionare normalmente entro l'intervallo di temperatura specificato a seconda della classe climatica.
| Classe Simbolo | | Intervallo di temperatura ambiente °C |
| IEC 62552 (ISO 15502) | ISO 8561 |
| Area temperata estesa SN da + 10 a + 32 da + 10 a + 32 | | |
| Area temperata N da + 16 a + 32 da + 16 a + 32 | | |
| Area Subtropicale ST da + 16 a + 38 da + 18 a + 38 | | |
| Area Tropicale T da + 16 a + 43 da + 18 a + 43 | | |
Dimensioni e spazi
- Una distanza eccessivamente esigua dagli elementi adiacenti può comportare una riduzione della capacità di congelamento e un aumento dei costi dell'elettricità. Durante l'installazione dell'apparecchio, lasciare una distanza di oltre 100 mm da ogni parete adiacente.
ATTENZIONE
La figura sopra riportata viene fornita solo a scopo indicativo. La configurazione effettiva dipende dalle caratteristiche fisiche del prodotto e dalle indicazioni del distributore.
Disegno sui requisiti di spazio (quando lo sportello è aperto e quando è chiuso)
| Larghezza | Altezza complessiva | Profondità | Larghezza con sportelli aperti a 135° | Profondità con sportelli aperti a 135° |
| A B C D E | | | | |
| 488 835 440 970 890 | | | | |
Nota: tutte le dimensioni sono espresse in mm.
Installazione della maniglia dello sportello (opzionale)
- Allineare i due fori rotondi all'interno della base della maniglia con i fori sullo sportello, come mostrato nella figura, quindi utilizzare il cacciavite a croce autonomo per serrare le due viti esagonali fino a quando la base della maniglia non rimane ben ferma.
- Allineare la maniglia con le scanalature della guida in alto e in basso sulla base della maniglia, quindi spingere la maniglia orizzontalmente da sinistra a destra, come mostrato nella figura, fino a quando non raggiunge l'estremità.
- Allineare la vite a testa svasata con l'apposito foro riservato sul lato inferiore della maniglia e serrarla.
(La figura sopra riportata viene fornita solo a scopo indicativo. La configurazione effettiva dipende dalle caratteristiche fisiche del prodotto e dalle indicazioni del distributore.)
Piedini di livellamento
Per evitare vibrazioni, l'unità deve trovarsi in piano.
Se necessario, regolare le viti di livellamento per compensare le irregolarità del pavimento.
La parte anteriore deve essere leggermente più alta rispetto a quella posteriore per facilitare la chiusura dello sportello.
Le viti di livellamento possono essere ruotate facilmente ribaltando leggermente il mobile.
Girare le viti di livellamento in senso antiorario ← per sollevare l'unità, in senso orario ← per abbassarla.

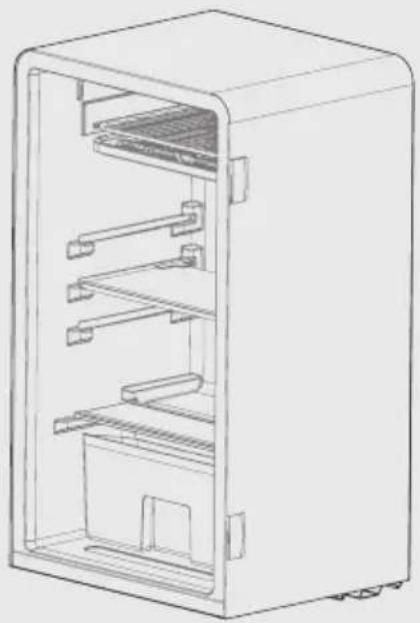

Vassoio di drenaggio
- Aprire lo sportello piccolo ed estrarre il vassoio di drenaggio.
- Svuotare l'acqua dal vassoio di drenaggio e riposizionare quest'ultimo.
Suggerimenti per il risparmio energetico
- Non collocare l'apparecchio vicino a fornelli, radiatori o altre fonti di calore. Se la temperatura ambiente è elevata, il compressore funzionerà più spesso e più a lungo, con conseguente aumento del consumo energetico.
- Assicurarsi che vi sia una ventilazione sufficiente alla base, sui lati e sul retro dell'apparecchio. Non coprire mai le aperture di ventilazione.
- Inoltre, osservare le distanze indicate nel capitolo "Installazione".
- La disposizione dei cassetti, degli scaffali e dei ripiani come raffigurato nell'illustrazione garantisce un uso più efficiente dell'energia e dovrebbe quindi essere rispettata il più possibile. Tutti i cassetti e i ripiani devono rimanere sempre nell'apparecchio, per mantenere una temperatura stabile e risparmiare energia.
- Un vano frigorifero/congelatore riempito in modo uniforme contribuisce a un consumo energetico ottimale. Pertanto, evitare di mantenere gli scomparti vuoti o semivuoti.
- Lasciare raffreddare gli alimenti caldi prima di metterli nel frigorifero/congelatore. Gli alimenti già raffreddati aumentano l'efficienza energetica.
- Aprire lo sportello solo per il tempo necessario, in modo da ridurre al minimo la dispersione del freddo. Aprire brevemente lo sportello e chiuderlo correttamente per ridurre il consumo energetico.
- Le guarnizioni dello sportello dell'apparecchio devono essere perfettamente intatte, in modo che gli sportelli possano chiudersi correttamente e il consumo energetico non aumenti inutilmente.
ISTRUZIONI PER L'USO
Pannello di controllo
- Le cifre non indicano temperature esatte, ma intervalli di temperatura. "COLD" indica l'impostazione della temperatura più calda, "COLDER" indica l'impostazione della temperatura più fredda. Maggiore è la cifra, minore sarà la temperatura all'interno del refrigeratore. "OFF" indica che il frigorifero è spento.
- Regolare la temperatura tra "cold" e "colder".
Impostazione suggerita: "normal"
ATTENZIONE
Il pannello comandi effettivo può variare da modello a modello.
Consigli per la conservazione degli alimenti
Vano frigorifero
- Per ridurre l'umidità e la conseguente formazione di ghiaccio, non introdurre mai nel frigorifero liquidi in contenitori non sigillati. La brina tende a concentrarsi nelle parti più fredde dell'evaporatore. La conservazione di liquidi non coperti comporta una maggiore frequenza di sbrinamento.
- Non collocare mai alimenti caldi nel frigorifero. Questi alimenti devono prima raffreddarsi a temperatura ambiente e poi essere posizionati in modo da garantire un'adeguata circolazione dell'aria nel frigorifero.
- Gli alimenti o i contenitori non devono toccare la parete posteriore del frigorifero, poiché potrebbero congelarsi. Non aprire lo sportello del frigorifero troppo di frequente.
- La carne e il pesce pulito (confezionato in un pacchetto o in un foglio di plastica) possono essere riposti nel frigorifero e consumati entro 1-2 giorni.
- La frutta e la verdura senza confezione possono essere riposte nel vano designato alla frutta e alla verdura fresca.
ATTENZIONE
L'impostazione della temperatura ottimale di ogni scomparto dipende dalla temperatura ambiente. La temperatura ottimale si basa su una temperatura ambiente di 25 °C.
| Ordine | TIPOLOGIA scomparto | Temp. di conservazione nominale [°C] | Alimenti adatti |
| 1 Frigorifero +2 ~ +8 | | | Uova, cibi cotti, cibi confezionati, frutta e verdura, latticini, dolci, bevande e altri alimenti non sono adatti per essere congelati. |
| 2 (**)*-Congelatore | ≤-18 | | Prodotti ittici (pesce, gamberetti, frutti di mare), prodotti ittici d'acqua dolce e prodotti a base di carne (tempo di conservazione consigliato: 3 mesi; più lungo è il tempo di conservazione, peggiori saranno il sapore e le proprietà nutritive), adatto per alimenti freschi congelati. |
| 3 ***-Congelatore | ≤-18 | | Prodotti ittici (pesce, gamberetti, frutti di mare), prodotti ittici d'acqua dolce e prodotti a base di carne (tempo di conservazione consigliato: 3 mesi; più lungo è il tempo di conservazione, peggiori saranno il sapore e le proprietà nutritive), adatto per alimenti freschi congelati. |
| 4 **-Congelatore | ≤-12 | | Prodotti ittici (pesce, gamberetti, frutti di mare), prodotti ittici d'acqua dolce e prodotti a base di carne (tempo di conservazione consigliato: 3 mesi; più lungo è il tempo di conservazione, peggiori saranno il sapore e le proprietà nutritive), adatto per alimenti freschi congelati. |
| 5 *-Congelatore | ≤-6 | | Prodotti ittici (pesce, gamberetti, frutti di mare), prodotti ittici d'acqua dolce e prodotti a base di carne (tempo di conservazione consigliato: 3 mesi; più lungo è il tempo di conservazione, peggiori saranno il sapore e le proprietà nutritive), adatto per alimenti freschi congelati. |
| 6 0 stelle -6 ~ 0 | | | Carne fresca di maiale, manzo, pesce, pollo, alcuni cibi trattati e confezionati, ecc. (si consiglia di consumare questi alimenti lo stesso giorno o al massimo entro 3 giorni). Alimenti parzialmente trasformati e incapsulati (alimenti che non possono essere congelati). |
| 7 | Conservazione a breve termine | -2 ~ +3 | Carne di maiale fresca/congelata, manzo, pollo, prodotti ittici d'acqua dolce, ecc. (7 giorni sotto 0 °C e sopra 0 °C si consiglia di consumarli entro lo stesso giorno, preferibilmente entro non più di 2 giorni). Prodotti ittici (meno di 0 per 15 giorni, si sconsiglia di conservarli sopra 0 °C). |
| 8 Alimenti freschi 0 ~ +4 | | | Carne fresca di maiale, manzo, pesce, pollo, alimenti cotti ecc. (si consiglia il consumo in giornata e preferibilmente entro un massimo di 3 giorni). |
| 9 Vino +5 ~ +20 Vino rosso, vino bianco, spumante, ecc. |
ATTENZIONE
conservare gli alimenti in base agli scomparti o alla temperatura di conservazione desiderata.
PULIZIA E MANUTENZIONE
Sbrinamento
Il frigorifero va sbrinato manualmente.
- Staccare la spina dalla presa a muro, aprire la porta e rimuovere tutte le vivande all'interno, conservandole in un posto fresco. Si suggerisce di rimuovere il ghiaccio con un raschietto di plastica o attendere che il naturale aumento di temperatura favorisca lo scioglimento del ghiaccio. Quindi, pulire i residui di acqua e ghiaccio e ricollegare la spina per rimettere in funzione il frigorifero.
- È normale che l'evaporatore nel frigorifero formi della brina durante l'utilizzo. Quando si effettua lo sbrinamento manuale, utilizzare il vassoio di drenaggio per raccogliere l'acqua.
ATTENZIONE
Evitare l'uso di dispositivi meccanici e altri strumenti per accelerare il funzionamento, ad eccezione di quelli consigliati dal produttore. Non danneggiare il circuito refrigerante.
Interruzione dell'utilizzo
Interruzione di corrente:
In caso di interruzioni di corrente, l'apparecchio è in grado di conservare gli alimenti contenuti al suo interno per diverse ore, anche in estate. Durante l'interruzione di corrente, ridurre le aperture del frigorifero ed evitare di introdurre altri alimenti freschi.
Periodi prolungati di mancato utilizzo:
scollegare l'apparecchio dalla presa di corrente e pulirlo. Lasciare gli sportelli aperti per evitare la formazione di cattivi odori.
Spostamenti:
Prima di spostare il frigorifero, svuotarlo completamente, fissare con del nastro adesivo le divisioni in vetro, il contenitore delle verdure, il vano congelatore, i cassetti ecc. Inoltre stringere i piedini di livellamento, chiudere le porte e fissarle con del nastro adesivo. Durante lo spostamento, non capovolgere l'apparecchio, non muoverlo orizzontalmente ed evitare di sottoporlo a urti e vibrazioni. L'inclinazione durante il trasporto non deve superare i 45°.
ATTENZIONE
Una volta avviato, l'apparecchio deve funzionare ininterrottamente. In generale, il funzionamento non deve essere interrotto per evitare di ridurre la durata di vita dell'apparecchio.
In caso di mancanza di corrente, gli alimenti si conservano per un paio d'ore anche in estate; è consigliabile ridurre al minimo l'apertura dello sportello.
RISOLUZIONE DEI PROBLEMI
I seguenti problemi semplici possono essere risolti dall'utente. Contattare il servizio di assistenza post-vendita se non è possibile risolvere questi problemi.
| Problema Possibile causa |
| Mancato funzionamento | • Controllare che l'elettrodomestico sia collegato all'alimentazione elettrica e che la spina sia ben inserita nella presa |
| • Verificare che la tensione non sia troppo bassa |
| • Verificare che non ci siano interruzioni di corrente o cortocircuiti anche parziali |
| Cattivi odori | • Le vivande che emanano forte odore devono essere accuratamente protette |
| • Controllare che non ci siano alimenti andati a male |
| • Pulire l'interno del frigorifero |
| Usura del compressore per funzionamento prolungato | • È normale che il compressore del frigorifero funzioni più a lungo in estate |
| • Quando la temperatura ambiente è elevata in estate, si raccomanda di non sovraccaricare mai l'apparecchio introducendo troppi alimenti contemporaneamente |
| • Le vivande calde devono essere fatte raffreddare prima di essere messe in frigo |
| • Gli sportelli vengono aperti troppo di frequente |
| Lo sportello non si chiude correttamente | • Lo sportello è ostruito da confezioni di alimenti o l'apparecchio è troppo pieno |
| • Il frigorifero è inclinato. |
| Rumori forti | • Controllare che il pavimento sia livellato e che il frigorifero vi sia poggiato in modo stabile |
| • Controllare che gli accessori siano posizionati correttamente |
| L'involucro esterno dell'apparecchio è caldo | • La dissipazione di calore del condensatore integrato avviene normalmente tramite l'alloggiamento del frigorifero. Se l'alloggiamento diventa troppo caldo a causa dell'elevata temperatura ambientale o per la conservazione di troppe vivande, si suggerisce di garantire un'adeguata ventilazione per facilitare la dissipazione del calore |
| Condensa sulla superficie | • La formazione di condensa sulla superficie esterna e sulle guarnizioni degli sportelli del frigorifero è normale quando l'umidità dell'ambiente è elevata. È sufficiente asciugare la condensa con un panno pulito. |
APPENDICE
Disposizioni speciali dei nuovi standard europei
I pezzi di ricambio indicati nella tabella che segue possono essere acquistati tramite il servizio di assistenza.
| Parte da ordinare | Fornita da | Tempo minimo di messa a disposizione |
| Termostati Personale di manutenzione professionale | Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello |
| Sensori di temperatura | Personale di manutenzione professionale | Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello |
| Circuiti stampati | Personale di manutenzione professionale | Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello |
| Sorgente luminosa | Personale di manutenzione professionale | Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello |
| Maniglie degli sportelli | Riparatori professionisti e utenti finali | Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello |
| Cerniere dello sportello | Riparatori professionisti e utenti finali | Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello |
| Vassoi Riparatori | professionisti e utenti finali | Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello |
| Cestelli Riparatori | professionisti e utenti finali | Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello |
| Guarnizioni dello sportello | Riparatori professionisti e utenti finali | Almeno 10 anni dopo il lancio sul mercato dell'ultimo modello |
Gentile cliente,
- Per restituire o sostituire il prodotto, rivolgersi al punto vendita presso cui è stato acquistato.
(Ricordarsi di portare la ricevuta dell'acquisto)
- In caso il prodotto necessiti di riparazione, occorre contattare il centro di assistenza post-vendita.
ATTENZIONE
Le informazioni sul modello contenute nel database e l'identificativo del modello possono essere ottenuti attraverso un link ed eseguendo la scansione del codice QR, se presente, riportato sull'etichetta energetica del prodotto.
Per ulteriori informazioni sull'efficienza energetica dell'apparecchio, visitare il sito https://ec.europa.eu e cercare il nome del modello.
Il nome del modello è riportato sull'etichetta dati dell'apparecchio.
Zona più fredda del frigorifero
OPZIONALE: indicatore temperatura OK
L'indicatore di temperatura OK può essere utilizzato per determinare le temperature al di sotto di +4 °C. Ridurre gradualmente la temperatura se l'indicatore non indica "OK".
Per mantenere la temperatura di quest'area, non cambiare la posizione dello scaffale. Nei frigoriferi ad aria compressa (dotati di ventola o nei modelli No Frost), il simbolo della zona più fredda è assente, perché la temperatura interna è omogenea.
Indicatore della temperatura
- Per configurare al meglio il frigorifero, esso è dotato di un indicatore di temperatura che controlla la temperatura media nella zona più fredda.
- AVVERTENZA: Questo indicatore funziona solo in questo modello, non tentare di usarlo in altri frigoriferi (nei quali la zona più fredda è diversa), né per nessun altro scopo.
Controllo della temperatura nella zona più fredda
- L'indicatore di temperatura permette di controllare con regolarità la corretta temperatura della zona più fredda. In realtà, la temperatura interna del frigo dipende da vari fattori, quali la temperatura ambientale esterna, la quantità di cibo conservata e la frequenza di apertura della porta. Tenere conto di questi fattori per configurare il dispositivo.
- Quando l'indicatore indica "OK", significa che il termostato è ben regolato e la temperatura interna è corretta.
- Se l'indicatore di temperatura diventa BIANCO, vuol dire che la temperatura è troppo alta; in tal caso, incrementare l'impostazione del controllo di temperatura del frigo e attendere 12 ore prima di controllare di nuovo l'indicatore. Dopo aver inserito cibo fresco in frigo o dopo l'apertura della porta, è possibile che l'indicatore di temperatura diventi BIANCO dopo un po' di tempo.
