MANUALE UTENTE ELPIF01 EPSON

Scheda di interfaccia HDMI/DVI-D ELPIF01

Elenco degli articoli inclusi

Controllare il seguente elenco per accertarsi di possedere tutti gli articoli in dotazione. Se per caso dovesse mancare un articolo o fosse danneggiato, rivolgersi al proprio rivenditore.

Scheda di interfaccia HDMI/DVI-D Manuale dell'utente (questo documento)

* Per installare/rimuovere le schede di interfaccia, occorre un cacciavite a croce N. 2 disponibile in commercio.

Istruzioni per la sicurezza

Leggere attentamente il presente documento e il Manuale dell'utente in dotazione con il proiettore in modo da utilizzare questa unità in sicurezza e correttamente. Per consentire una rapida risoluzione dei problemi, tenere questo documento a portata di mano.

Per un uso sicuro e corretto del prodotto, sono stati apposti sul prodotto dei simboli, utilizzati in questa guida, per indicare possibili danni all'utente o ad altre persone e il rischio di danni alla proprietà. Quanto segue illustra i simboli e il loro significato. Assicurarsi di averli compresi correttamente prima di leggere il manuale.

Avvertenza	Questo simbolo segnala informazioni che, se ignoreate, possono causare decesso o lesioni personali dovuti a un uso non corretto.
Precauzione	Questo simbolo segnala informazioni che, se ignoreate, possono causare lesioni personali o danni fisici dovuti a un uso non corretto.

Avvertenza

• È un prodotto di Classe A. In un ambiente domestico questo prodotto può causare interferenze radio, nel qual caso l'utente potrebbe dover adottare misure adeguate.
• Per installare o rimuovere questo prodotto sono necessarie tecniche speciali, quindi occorre rivolgersi ad un tecnico specializzato o al rivenditore locale. In caso contrario potrebbero verificarsi scosse elettriche o malfunzionamenti.
• Scollegare il cavo di alimentazione dal proiettore prima di installare/rimuovere questo prodotto dal/al proiettore. L'installazione o la rimozione del prodotto mentre il cavo di alimentazione è collegato potrebbe provocare scosse elettriche.
• Non utilizzare spray contenenti gas infiammabile per rimuovere polvere o lanugine dal prodotto. L'elevato calore generato all'interno del proiettore può provocare un incendio.
• Non utilizzare o effettuare l'installazione in luoghi in cui potrebbe essere soggetto a intemperie o esposto a liquidi o umidità elevata, come all'aperto, in un bagno, vicino a una doccia, e così via. In caso contrario potrebbero verificarsi incendi o scosse elettriche.
• Non collocare il prodotto in un luogo soggetto a livelli elevati di polvere o umidità, o in presenza di fumo o vapore, ad esempio su una superficie di lavoro o in prossimità di un umidificatore. In caso contrario potrebbero verificarsi incendi o scosse elettriche.
• A meno che non si sia un tecnico di assistenza qualificato, non aprire il case del prodotto se non diversamente indicato nel Manuale dell'utente. Non smontare o rimontare il prodotto. All'interno del prodotto sono presenti componenti ad alta tensione che potrebbero causare incendi, scosse elettriche o incidenti.
• Non posizionare contenitori con acqua o prodotti chimici e simili vicino a questo prodotto. Nel caso in cui dei liquidi penetrino nel prodotto, potrebbero verificarsi incendi o scosse elettriche.

Precauzione

• Per installare o rimuovere questo prodotto sono necessarie tecniche speciali, quindi occorre rivolgersi ad un tecnico specializzato o al rivenditore locale. In caso contrario potrebbero verificarsi malfunzionamenti imprevisti a causa dell'elettricità statica e così via.
• Questo prodotto è stato progettato per l'uso esclusivo con i proiettori Epson. Prima dell'installazione del prodotto, controllare il numero di modello del proiettore. Se questo prodotto è installato su un dispositivo diverso da quello specificato, potrebbe provocare danni a questo prodotto o al proiettore.
• Quando si installa/rimuove questo prodotto sul/dal proiettore, prestare attenzione a non ferirsi sul bordo del prodotto o della fessura.
• Non utilizzare o riporre in luoghi in cui il prodotto potrebbe essere soggetto a temperature estremamente elevate o basse. Inoltre, evitare qualsiasi cambio repentino di temperatura.
• Tenere lontano il prodotto dalla portata dei bambini. Sussiste il rischio che i bambini ingoino le viti o che rimangano incastrate in gola. Se viene accidentalmente ingerita una vite, rivolgersi immediatamente ad un medico.
• Assicurarsi che polvere o elementi estranei entrino nello slot durante l'installazione di questo prodotto. Se polvere o elementi estranei penetrano nel proiettore, potrebbe verificarsi un malfunzionamento.
• Non toccare i connettori sul prodotto con le mani. Se il prodotto viene danneggiato da elettricità statica, non funzionerà correttamente. Assicurarsi di scaricare eventuali accumuli di elettricità statica prima di maneggiare questo prodotto.
• Durante la pulizia del prodotto, non utilizzare un panno umido o solventi come alcool, benzene o diluente. In caso contrario potrebbero verificarsi scosse elettriche o malfunzionamenti.

Nome dei componenti

Parte anteriore

Nome Funzione
1	Porta DVI-D In	Consente l'ingresso dei segnali DVI-D del computer.
2	Porta HDMI In	Consente l'ingresso dei segnali video da apparecchiature video e computer compatibili HDMI.
3	Porta DC Out	Collega la porta di alimentazione per cavi HDMI ottici.Questa porta serve solo per fornire alimentazione e non può essere utilizzata per la comunicazione. Le operazioni per tutte le apparecchiature non sono garantite. Verificare di poter utilizzare l'apparecchiatura quando si utilizza questo connettore.

Parte posteriore

Nome Funzione
1	Connettore Serve a collegare	le porte dello slot del proiettore.

Installazione e rimozione della scheda di interfaccia

Le procedure e le illustrazioni potrebbero differire a seconda del proiettore in uso. Per i dettagli, consultare il "Manuale dell'utente" fornito con il proiettore.

Installazione

È possibile installare le schede nello Slot1 o Slot2 sul proiettore.

1 Rimuovere il coperchio dello slot.

Allentare le viti di fissaggio (4 punti) con un cacciavite a croce N. 2 disponibile in commercio, e rimuovere il coperchio dello slot.

Riporre il coperchio dello slot rimosso in un luogo sicuro.

* Il coperchio dello slot potrebbe non essere fissato a seconda del proiettore in uso.

Prima di sostituire il prodotto con un'altra scheda di interfaccia, accertarsi prima di rimuovere la scheda di interfaccia dal proiettore.

→ P. 44 - "Rimozione"

2 Accertarsi che la scheda di interfaccia non sia inclinata e inserirla diritta nello slot.

Spingere saldamente la scheda di interfaccia nello slot finché non è saldamente inserita.

3 Stringere le viti di fissaggio (4 punti) con un cacciavite a croce N. 2 disponibile in commercio.

Precauzione

• Stringere saldamente le viti di fissaggio. Se la scheda di interfaccia non è fissata saldamente in posizione, il proiettore potrebbe non funzionare correttamente.
• Quando si stringono le viti di fissaggio, non utilizzare un cacciavite elettrico. In caso contrario potrebbe danneggiarsi la scheda di interfaccia.

Rimozione

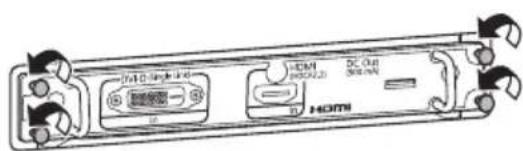

1 Allentare le viti di fissaggio (4 punti) con un cacciavite a croce N. 2 disponibile in commercio.

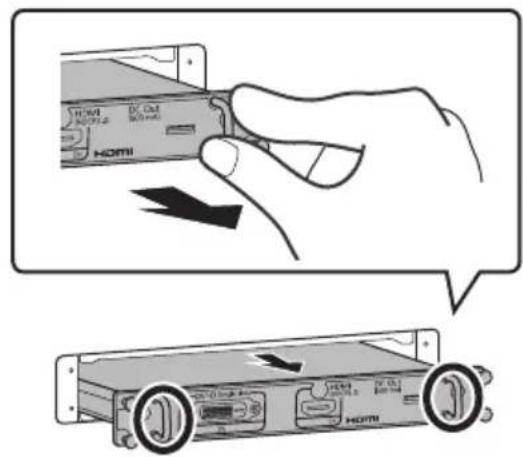

2 Afferrare la manopola ed estrarre direttamente la scheda di interfaccia.

Precauzione

Accertarsi che il coperchio dello slot o una scheda di interfaccia siano sempre installati nello slot. Se polvere o elementi estranei penetrano nel proiettore, potrebbe verificarsi un malfunzionamento.

Se non vengono visualizzate le immagini

• Accertarsi che le viti sulla scheda di interfaccia siano strette saldamente.
• Accertarsi che [le impostazioni della porta delle immagini] del proiettore sia corretta. Per i dettagli, consultare i manuali forniti con il proiettore.
• Controllare che il proiettore o la scheda di interfaccia abbiano installata la versione del firmware più recente. Per informazioni, utilizzare i dettagli di contatto forniti nelle guide in dotazione con il proiettore.

Specifiche

Per informazioni, utilizzare i dettagli di contatto forniti nelle guide in dotazione con il proiettore.

Per lo smaltimento di questo prodotto, attenersi alle regole e normative locali. Quando si utilizza il prodotto in un'azienda, attenersi alle regole e normative aziendali per lo smaltimento.

Nome del prodotto ELPIF01
Dimensioni esterne L	180 × A 23,5 × P 133 mm (parti rialzate escluse)
Porte di collegamento	Porta HDMI In (x1) HDMI HDCP 2.2 supportato
	Porta DVI-D In (x1) DVI-D a 24 pin a collegamento singolo compatibile HDCP
	Porta DC Out (×1, solo alimentazione)*1	Connettore USB (tipo A) (fino a 500 mA)
Risoluzioni supportate	WQXGA*2*3, WQHD*3, QXGA*3, WUXGA*2, 1920 × 1080, UXGA, WSXGA+, SXGA+, SXGA, WXGA++, WXGA+, WXGA, XGA, SVGA, VGA4K (4096 × 2160, SMPTE)*3, 4K (3840 × 2160) *3, HDTV (1080i/1080p), HDTV (720p), SDTV (576i/576p), SDTV (480i/480p)
Frequenza di scansione (orizzontale)	HDMI: Da 15 a 135 kHz, DVI-D: Da 15 a 75 kHz
Frequenza di scansione (verticale)	Da 24 a 60 Hz
Frequenza dot clock	HDMI: Da 13 a 297/594 MHz, DVI-D: Da 13 a 162 MHz
Alimentazione 17 V CC, 0,5 A

Temperatura di funzionamento	Da 0 a +50 °C (senza condensa)
Temperatura di stoc-caggio	Da -10 a +60 °C (senza condensa)
Peso Circa 446 g

*1 Il funzionamento non è garantito per tutti i dispositivi compatibili USB. *2 Sono supportati solo i segnali VESA CVT-RB (Reduced Blanking). *3 È supportata solo la porta HDMI In.

Le risoluzioni supportate potrebbero differire a seconda del proiettore in uso. Per i dettagli, consultare i manuali forniti con il proiettore.

Marchi

HDMI e High-Definition Multimedia Interface sono marchi commerciali o marchi registrati di HDMI Licensing LLC.

Elenco dei simboli di sicurezza conformi a IEC60950-1 A2

La seguente tabella elenca il significato dei simboli di sicurezza etichettati sull'apparecchio.

N. Simbolo		Standard approvati	Significato
1		IEC60417No. 5007	"ON" (alimentazione)Per indicare il collegamento alla rete.
2		IEC60417No. 5008	"OFF" (alimentazione)Per indicare la disconnessione dalla rete.
3		IEC60417No. 5009	StandbyPer identificare l'interruttore o la posizione dell'interruttore con il quale si accende parte dell'apparecchiatura per portarla in standby.
4		ISO7000No. 0434BIEC3864-B3.1	AttenzionePer identificare una precauzione generale quando si usa il prodotto.
5		IEC60417No. 5041	Attenzione, superficie caldaPer indicare che l'elemento contrassegnato può essere caldo e deve essere toccato con cautela.
6		IEC60417No. 6042ISO3864-B3.6	Attenzione, rischio di scosse elettrichePer identificare l'apparecchio che presenta rischi di scosse elettriche.
7		IEC60417No. 5957	Solo per uso internoPer identificare le apparecchiature elettriche progettate principalmente per uso interno.
8		IEC60417No. 5926	Polarità del connettore di alimentazione CCPer identificare i collegamenti positivi e negativi (la polarità) su parti dell'apparecchiatura a cui è possibile collegare un alimentatore CC.
9		IEC60417No. 5001B	Batteria, generaleApparecchio alimentato a batteria. Per identificare un dispositivo, ad esempio un coperchio del vano batterie, o terminali del connettore.
10		IEC60417No. 5002	Posizionamento delle cellePer identificare il vano batterie e il posizionamento delle celle all'interno del vano batterie.
11		IEC60417No. 5019	Messa a terra di protezionePer identificare i terminali da collegare ad un conduttore esterno per la protezione da scosse elettriche in caso di guasto o il terminale di un elettrodo di messa a terra di protezione.

N. Simbolo		Standard approvati	Significato
12		IEC60417No. 5017	TerraPer identificare un terminale di terra (massa), nei casi in cui il simbolo N. 11 non sia esplicitamente richiesto.
13		IEC60417No. 5032	Corrente alternataPer indicare sulla targhetta che l'apparecchio è adatto solo per corrente alternata; per identificare i terminali pertinenti.
14		IEC60417No. 5031	Corrente direttaPer indicare sulla targhetta che l'apparecchio è adatto solo per corrente diretta; per identificare i terminali pertinenti.
15		IEC60417No. 5172	Apparecchio di Classe IIPer identificare l'apparecchio che soddisfa i requisiti di sicurezza per un apparecchio Classe II in conformità a IEC 61140.
16		ISO 3864	Divieto generalePer identificare azioni o operazioni proibite.
17		ISO 3864	Divieto di contattoPer indicare lesioni che potrebbero verificarsi a seguito di contatto con una parte specifica dell'apparecchio.
18		---	Non guardare mai nell'obiettivo di proiezione quando il proiettore è acceso.
19		---	Per indicare con l'elemento contrassegnato di non collocare oggetti sul proiettore.
20		ISO3864IEC60825-1	Attenzione, radiazione laserPer indicare che l'apparecchio dispone di un componente con radiazione laser.
21		ISO 3864	Divieto di smontaggioPer indicare il rischio di lesione, ad esempio di scosse elettriche, se si smonta l'apparecchio.
22		IEC60417No. 5266	Standby, standby parzialePer indicare la parte dell'apparecchio in stato di standby.
23		ISO3864IEC60417No. 5057	Attenzione, parti in movimentoPer indicare che è necessario stare lonta-ni dalle parti mobili in base alle norme di protezione.
24		IEC60417-6056	Attenzione (Pale della ventola in movi-mento)Come precauzione per la sicurezza, stare lontani dalle pale della ventola in movi-mento.
25		IEC60417-6043	Attenzione (angoli acuminati)Indica angoli acuminati che non devono essere toccati.
26		---	Indica che è vietato guardare nell'obiet-tivo durante la proiezione.
27		ISO7010No.W027ISO3864	Avvertenza, emissione di luce (UVA, luce visibile, IR, ecc.)Quando si è vicini alle emissioni di luce, fare attenzione a non lesionare gli occhi o la cute.
28		IEC60417No.5109	Divieto di utilizzo in aree residenzialiPer indicare che si tratta di un dispositivo elettrico o di un dispositivo non adatto all'uso in aree residenziali.
