ELPIF01 - Proyector EPSON - Manual de uso y guía de instrucciones gratis

Tipo de producto	Proyector
Marca	Epson
Modelo	ELPIF01
Dimensiones (L x An x Al)	302 x 252 x 104 mm
Peso	2,6 kg
Alimentación	100-240 V CA, 50/60 Hz
Resolución nativa	1920 x 1080 (Full HD)
Luminosidad	3000 lúmenes
Relación de contraste	15000:1
Corrección trapezoidal	Vertical y horizontal
Conectividad	HDMI, VGA, USB-A, audio 3,5 mm
Vida útil de la lámpara	Hasta 10 000 horas (modo ECO)
Limpieza	Limpiar la lente con un paño suave y seco
Funciones de seguridad	Apagado automático, bloqueo por contraseña
Piezas de repuesto disponibles	Lámpara de repuesto, filtro de aire, control remoto
Índice de reparabilidad	7,2 / 10
Temperatura de funcionamiento	5 °C a 35 °C
Ruido en funcionamiento	30 dB (modo ECO)
Contenido de la caja	Proyector, cable de alimentación, control remoto, pilas, guía de inicio

Preguntas frecuentes - ELPIF01 EPSON

¿Cómo encender y apagar el proyector Epson ELPIF01?

Presione el botón Alimentación ubicado en la parte superior del proyector o en el control remoto. Para apagar, presione dos veces el mismo botón.

¿Cómo ajustar la nitidez de la imagen?

Utilice la rueda de enfoque ubicada en el objetivo. Gírela hasta obtener una imagen nítida.

¿Qué hacer si el proyector no enciende?

Verifique el cable de alimentación y el enchufe. Si el indicador Alimentación parpadea, espere a que la lámpara se enfríe antes de volver a intentarlo.

¿Cómo conectar una computadora al proyector?

Utilice un cable HDMI o VGA para conectar su computadora al proyector. Seleccione la fuente correspondiente a través del menú Fuente.

¿Cómo reemplazar la lámpara del proyector?

Apague el proyector y desconéctelo. Abra el compartimento de la lámpara, retire la lámpara antigua e inserte una nueva lámpara Epson certificada. Cierre y reinicie el contador.

¿Cómo limpiar el filtro de aire?

El filtro de aire debe limpiarse cada 100 horas de uso. Retírelo del proyector, aspire el polvo con una aspiradora y vuelva a colocarlo.

¿Por qué la imagen está distorsionada?

Utilice la función corrección trapezoidal en el menú para enderezar la imagen. Ajuste también la distancia y el ángulo del proyector.

¿Cómo ajustar el volumen de audio?

Presione los botones + y - de volumen en el control remoto o panel de control. También puede silenciar el sonido con el botón Silencio.

¿Se sobrecalienta el proyector?

El proyector cuenta con un sistema de ventilación. Asegúrese de que las entradas de aire no estén obstruidas. En caso de sobrecalentamiento, se apaga automáticamente.

¿Cómo restablecer los ajustes de fábrica?

Vaya al menú Ajustes, seleccione Restablecer todo y confirme. Todos los ajustes volverán a los valores predeterminados.

MANUAL DE USUARIO ELPIF01 EPSON

Manual de usuario 51

使用说明书 63

使用說明書 73

取扱説明書 85

Notices 96

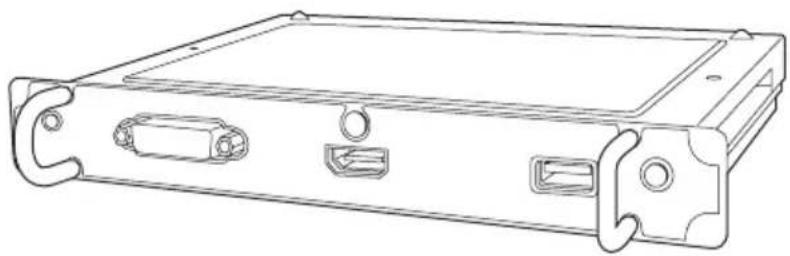

Lista de artículos incluidos

Compruebe la lista siguiente para confirmar que tiene todos los artículos suministrados. Si por casualidad falta alguno de ellos o está dañado, póngase en contacto con su distribuidor.

Tarjeta de interfaz HDMI/DVI-D Manual de usuario (este documento)

* Para instalar o quitar las tarjetas de interfaz, necesita un destornillador de estrella del n.º 2, que puede encontrar en cualquier tienda especializada.

Instrucciones de seguridad

Lea este documento y el Manual de usuario suministrado con el proyector atentamente para utilizar esta unidad de forma segura y correcta. Para poder resolver cualquier inconveniente o problema rápidamente, mantenga este documento a mano.

Para que pueda utilizar el producto de forma segura y correcta, en este manual se utilizan símbolos y se aplican al producto para indicar posibles daños al usuario u a otras personas y el riesgo de daños materiales. A continuación se muestran los símbolos y su significado. Asegúrese de comprenderlos correctamente antes de leer este manual.

Advertencia	Este símbolo muestra una información que, si se ignora, podría dar lugar a la muerte o a lesiones personales debido al manejo incorrecto.
Precaución	Este símbolo muestra una información que, si se ignora, podría dar lugar a lesiones personales o daños físicos debido al manejo incorrecto.

Advertencia

• Este es un producto de clase A. En un entorno doméstico este producto puede causar interferencias de radio, en cuyo caso será necesario que el usuario adopte las medidas pertinentes.
• Se necesitan técnicas especiales para instalar o quitar el producto, por lo que debe asegurarse de ponerse en contacto con un especialista o con su distribuidor local. Si no cumple estas normas de seguridad se pueden provocar descargas eléctricas o un mal funcionamiento.
• Desconecte el cable de alimentación del proyector antes de instalar este producto en el proyector o quitarlo de dicho proyector. La instalación o retirada del producto mientras el cable de alimentación está conectado puede provocar descargas eléctricas.
• No utilice aerosoles que contengan gas inflamable para eliminar el polvo o las pelusas del producto. El calor elevado generado dentro del proyector puede provocar un incendio.
• No utilice ni instale el producto en ubicaciones donde pueda verse afectado por agua, lluvia o alta humedad, como al aire libre, en un baño, una ducha, etc. Si no sigue esta recomendación, se puede producir un incendio o descargas eléctricas.
• No coloque el producto en lugares expuestos a altos niveles de polvo o humedad, o en lugares expuestos a humo o vapor, como superficies de trabajo o cerca de humidificadores. Si no sigue esta recomendación, se puede producir un incendio o descargas eléctricas.
• A menos que usted sea un técnico cualificado, no abra la carcasa del producto, excepto si se le indica que lo haga en el Manual de usuario. Bajo ningún concepto, desmonte o remodele el producto. En el interior del mismo hay componentes con alto voltaje que podrían provocar un incendio, descargas eléctricas o un accidente.
• No coloque recipientes que contengan agua o cualquier producto químico cerca de este producto. Si alguna cosa se derrama o entra en el producto, se puede producir un incendio o descargas eléctricas.

Precaución

• Se necesitan técnicas especiales para instalar o quitar el producto, por lo que debe asegurarse de ponerse en contacto con un especialista o con su distribuidor local. Si no sigue esta recomendación, se pueden producir averías debido a la electricidad estática, etc.
• Este producto se ha diseñado únicamente para uso exclusivo con proyectores Epson. Antes de instalar este producto, compruebe el número de modelo del proyector. Si este producto se instala en cualquier dispositivo que no sea el proyector especificado, el producto o el proyector pueden sufrir daños.
• Cuando instale este producto en el proyector o lo quite de este, tenga cuidado para no lesionarse con el borde del producto o de la ranura.
• No utilice ni almacene el producto en lugares donde podría sufrir temperaturas extremadamente altas o bajas. Asimismo, evite cualquier cambio brusco de temperatura.
• No guarde el producto en lugares que se encuentren al alcance de los niños. Existe el riesgo de que los niños se traguen los tornillos o que se queden atrapados en la garganta. Si algún tornillo se traga accidentalmente, acuda inmediatamente al médico.
• Asegúrese de que no entra polvo o suciedad en la ranura cuando instale el proyector. Si entra polvo o suciedad en el proyector, se podría producir un mal funcionamiento.
• No toque los conectores del producto con las manos. Si la electricidad estática daña este producto, no funcionará correctamente. Asegúrese de descargar la electricidad estática acumulada antes de manipular este producto.
• Cuando limpie este producto, no utilice paños mojados ni disolventes tales como alcohol o benceno. Si no sigue esta recomendación, se pueden provocar descargas eléctricas o un incendio.

Nombre de los componentes

Parte frontal

Nombre Función
1	Puerto DVI-D In Recibe las señales de DVI-D del ordenador.
2	Puerto HDMI In	Recibe señales de vídeo de ordenadores y equipos de vídeo compatibles con HDMI.
3	Puerto DC Out	Conecta el puerto de alimentación para cables HDMI ópticos. Este puerto solamente proporciona alimentación y no se puede utilizar para comunicación. No se garantiza las operaciones para todos los equipos. Compruebe que puede utilizar su equipo cuando utilice este conector.

Parte trasera

Nombre Función
1	Conector	Permite realizar la conexión con los puertos de la ranura del proyector.

Instalación y extracción de la tarjeta de interfaz

Los procedimientos e ilustraciones pueden diferir en función del proyector que esté utilizando. Para obtener más detalles, consulte el "Manual de usuario" suministrado con el proyector.

Instalación

Puede instalar tarjetas en Slot1 o en Slot2 del proyector.

Afloje los tornillos de sujeción (4 puntos) con un destornillador de estrella del n° 2, que puede encontrar en cualquier tienda especializada, y retire la ranura.

Guarde la tapa de la ranura quitada en un lugar seguro.

* La tapa de la ranura puede no estar acoplada en función del proyector que esté utilizando.

Antes de reemplazar este producto por otra tarjeta de interfaz, asegúrese de quitar primero la tarjeta de interfaz del proyector.

→ P. 56 - "Extracción"

2 Asegúrese de que la tarjeta de interfaz no está inclinada e insértela recta en la ranura.

Empuje la tarjeta de interfaz firmemente contra ranura hasta que esté completamente insertada.

3 Apriete los tornillos de sujeción (4 puntos) con un destornillador de estrella del n.º 2, que puede encontrar en cualquier tienda especializada.

Precaución

• Apriete los tornillos de sujeción de forma segura. Si la tarjeta de interfaz no está sujeta de forma segura en su lugar, el proyector puede funcionar incorrectamente.
• No utilice un destornillador eléctrico cuando apriete los tornillos de sujeción. Si no sigue esta recomendación, la tarjeta de interfaz podría dañarse.

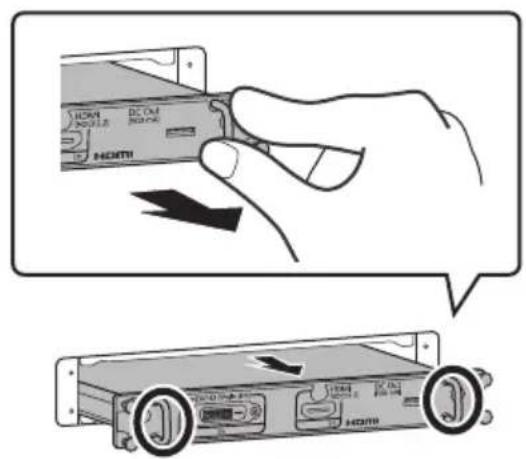

Extracción

1 Afloje los tornillos de sujeción (4 puntos) con un destornillador de estrella del n.º 2, que puede encontrar en cualquier tienda especializada. ② Agarre el mando y tire de la tarjeta de interfaz recto.

Precaución

Asegúrese de que la tapa de la ranura o una tarjeta de interfaz está siempre instalada en la ranura. Si entra polvo o suciedad en el proyector, se podría producir un mal funcionamiento.

Cuando no se muestran imágenes

• Asegúrese de que los tornillos de la tarjeta de interfaz están apretados de forma segura.
• Asegúrese de que la configuración [Ajustes terminal vídeo] es correcta. Para obtener más detalles, consulte los manuales suministrados con el proyector.
• Compruebe que el proyector de la tarjeta de interfaz está utilizando la versión de firmware más reciente. Si tiene alguna pregunta, utilice los detalles de contacto proporcionados en los manuales suministrados con el proyector.

Especificaciones

Si tiene alguna pregunta, utilice los detalles de contacto proporcionados en los manuales suministrados con el proyector.

Cuando se deshaga de este producto, asegúrese de seguir las reglamentaciones y normativas locales. Cuando utilice este producto en una compañía, asegúrese de seguir las normativas y regulaciones de desecho de la compañía.

Nombre del produc-to	ELPIF01
Dimensiones exter-nas	An 180 × AI 23,5 × Prof 133 mm (parte elevada excluida)
Puertos de conexión	Puerto HDMI In ( ×1) Se admite HDMI	HDCP 2.2
	Puerto DVI-D In (×1) Enlace único DVI	I-D de 24pines compatible con HDCP
	Puerto DC Out (×1, solo alimenta-ción)*1	Conector USB (tipo A)(hasta 500 mA)
Resoluciones admitidas	WQXGA*2*3, WQHD*3, QXGA*3, WUXGA*2, 1920 × 1080, UXGA,WSXGA+, SXGA+, SXGA, WXGA++, WXGA+, WXGA, XGA, SVGA y VGA4K (4096 × 2160, SMPTE)*3, 4K (3840 × 2160) *3, HDTV(1080i/1080p), HDTV (720p), SDTV (576i/576p) y SDTV(480i/480p)
Frecuencia de barri-do (horizontal)	HDMI: 15 a 135 kHz, DVI-D: 15 a 75 kHz
Frecuencia de barri-do (vertical)	24 a 60 Hz
Frecuencia del reloj de puntos	HDMI: 13 a 297/594 MHz, DVI-D: 13 a 162 MHz
Alimentación 17 Vcc,	0,5 A
Temperatura de funcionamiento	0 a +50°C (sin condensación)
Temperatura de almacenamiento	-10 a +60°C (sin condensación)
Peso Aprox. 446 g

*1 No se garantizan las operaciones para todos los dispositivos USB compatibles. *2 Solamente se admiten señales VESA CVT-RB (Reduced Blanking). *3 Solamente se admite HDMI In port.

Las resoluciones admitidas pueden variar en función del proyector que esté utilizando.

Para obtener más detalles, consulte los manuales suministrados con el proyector.

Marcas comerciales

HDMI y High-Definition Multimedia Interface son marcas comerciales o marcas comerciales registradas de HDMI Licensing LLC.

HIGH DEFINITION MULTIMEDIA INTERFACE

Lista de símbolos de seguridad compatibles con IEC60950-1 A2

La siguiente tabla incluye el significado de las etiquetas de símbolos de seguridad presentes en el equipo.

N.°	Símbolo	Estándares aprobados	Significado
1		IEC60417N.° 5007	"Encendido" (alimentación)Para indicar que está conectado a la corriente.
2		IEC60417N.° 5008	"Apagado" (alimentación)Para indicar que está desconectado de la corriente.
3		IEC60417N.° 5009	En esperaPara indicar el interruptor o la posición del interruptor mediante la parte del equipo que está encendida para dejarla en modo en espera.
4		ISO7000N.° 0434BIEC3864-B3.1	PrecauciónPara indicar que se deben tomar precauciones generales cuando utilice el producto.
5		IEC60417N.° 5041	Precaución, superficie calientePara indicar que el elemento marcado puede estar caliente y no debería tocar-se sin tener cuidado para no quemarse.
6		IEC60417N.° 6042ISO3864-B3.6	Precaución, riesgo de descarga eléctricaPara identificar un equipo que puede provocar un riesgo de descarga eléctrica.
7		IEC60417N.° 5957	Únicamente para uso en interioresPara identificar un equipo diseñado principalmente para uso en interiores.
8		IEC60417N.° 5926	Polaridad del conector de alimentación de CCPara indicar las conexiones positiva y negativa (la polaridad) en una pieza del equipo a la que deberá conectarse una fuente de alimentación de CC.
9		IEC60417N.° 5001B	Pilas, generalEn equipos alimentados por pilas. Para identificar un dispositivo, por ejemplo, en la tapa del compartimento de las pilas o los terminales del conector.
10		IEC60417N.° 5002	Colocación de las pilasPara identificar el propio soporte de pilas e indicar la colocación de las pilas en el interior del soporte de las pilas.

N.°	Símbolo	Estándares aprobados	Significado
11		IEC60417N.° 5019	Toma de tierra protectoraPara identificar cualquier terminal que esté diseñado para conectarse a un conductor externo para la protección contra descargas eléctricas en caso de que se produzca algún fallo, o el terminal de un electrodo de toma de tierra protectora.
12		IEC60417N.° 5017	Toma de tierraPara identificar un terminal de toma de tierra en los casos en los que el símbolo N.° 11 no se requiere explícitamente.
13		IEC60417N.° 5032	Corriente alternaPara indicar en la placa de especificaciones que el equipo es apto únicamente para corriente alterna, y para identificar terminales relevantes.
14		IEC60417N.° 5031	Corriente continuaPara indicar en la placa de especificaciones que el equipo es apto únicamente para corriente continua, y para identificar terminales relevantes.
15		IEC60417N.° 5172	Equipo de clase IIPara identificar un equipo que cumple los requisitos de seguridad especificados para ser un equipo de clase II conforme a IEC 61140.
16		ISO 3864	Prohibición generalPara indicar acciones u operaciones que están prohibidas.
17		ISO 3864	Prohibición de contactoPara indicar que se podrían producir daños personales si se toca una parte específica del equipo.
18		---	Nunca mire directamente a la lente de proyección cuando el proyector esté encendido.
19		---	Para indicar que en el elemento marcado no debe colocarse nada sobre el proyector.
20		ISO3864IEC60825-1	Precaución, radiación láserPara indicar que el equipo tiene una pieza que emite radiación láser.
21		ISO 3864	Prohibición de desmontajePara indicar que existe el riesgo de sufrir daños personales, como descargas eléctricas, si se desmonta el equipo.
22		IEC60417N.° 5266	Espera, espera parcialPara indicar que esa parte del equipo se encuentra en estado de espera.
23		ISO3864IEC60417N.° 5057	Precaución, piezas móvilesPara indicar que debe mantenerse alejado de piezas móviles conforme a los estándares de protección.
24		IEC60417-6056	Precaución (aletas de ventilador en movimiento)Como precaución de seguridad, permañezca alejado de las aletas de ventilador movimiento.
25		IEC60417-6043	Precaución (esquinas afiladas)Para indicar esquinas afiladas que no se deben tocar.
26		---	Para indicar que está prohibido mirar a la lente durante la proyección
27		ISO7010No W027ISO3864	Advertencia, emisión de luz (UV, luz visible, IR, etc.)Cuando esté cerca de las emisiones de luz, tenga cuidado de no dañar sus ojos o piel.
28		IEC60417No 5109	Uso prohibido en áreas residencialesPara indicar que se trata de un dispositivo eléctrico o un dispositivo que no es adecuado para su uso en áreas residenciales.

Placa de interfaz HDMI/DVI-D ELPIF01

Lista de elementos incluidos

La etiqueta de un contenedor tachado que hallará en su producto indica que este producto y las baterías incorporadas no se pueden tirar con la basura doméstica normal. Para impedir posibles daños medioambientales o para la salud, separe este producto y sus baterías de otros canales de desecho para garantizar que se recicle de una forma segura para el medio ambiente. Para más información sobre las instalaciones de recolección disponibles, diríjase a las autoridades locales o al punto de venta donde adquirió este producto. El uso de símbolos químicos Pb, Cd o Hg indica si estos metales son usados en la batería.

Portugués

Atención usuarios en la provincia de Buenos Aires, Argentina

La etiqueta de un contenedor tachado que hallará en su producto indica que este producto no se puede tirar con la basura doméstica normal. Para impedir posibles daños medioambientales o para la salud, separe este producto de otros canales de desecho para garantizar que se recicle de una forma segura para el medio ambiente. Para más información sobre las instalaciones de recolección disponibles, diríjase a las autoridades locales o al punto de venta donde adquirió este producto.

Esta información solo aplica a los usuarios de la provincia de Buenos Aires, Argentina, en concordancia con la Ley Nro. 14321 de la provincia de Buenos Aires sobre gestión de Residuos de Aparatos Eléctricos y Electrónicos (RAEE).

Para otros países y otras localidades, por favor contáctese con su gobierno local para investigar la posibilidad de reciclar su producto.
