Prima di installare e di mettere in uso l'apparecchiatura, leggere attentamente questo librettod'istruzioni. Contiene misure precazionali sulla sicurezza, consigli, informazioni e suggerimenti. Se il frigoriero viene utilizzato in conformità alle struzioni qui descritte, funzionera adeguatamente e ne sarete pienamente soddisfatti.

I symboli seguenti vi facilitano la ricerca delle informazioni:

Misure di sicurezza

Le avventenze e le informazioni precede da Anything si riferiscono alla sicurezza per voie per la vostra apparecchiatura.

Consigli, informazioni utili

Informazioni sulla protezione dell'ambiente

Simbolo per i suggerimenti

Sono preceduti da quello significi i suggerimenti sugli alimenti e sulla loro conservazione.

Il simbolo sul prodotto o sulla confazione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiarature elettriche ed elettroniche. Providendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali consequences negative, che potrebbero derivare da uno smaltimento inadequato del prodotto. Per informazioni più dettagliate sul riciclaggio di quello prodotto, contattare l'uffico comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Indices

Informazioni importanti sulla sicurezza 29

Misure precauzionali generali sulla sicurezza....29

Precauzioni per la sicurezza dei bambini. 29

Precauzioni per la sicurezza dell'installazione...29

Norme di sicurezza relative all'isobutano. 29

Istruzioni per l'utilizzatore 30

Informazioni generali 30

Descrizione dell'apparecchiatura, componenti

principali 30

Sistemazione dell'apparecchiatura. 31

Messa in funzione 31

Controllo della temperatura, impostazione ....31

Come usare il frigorifero 31

Conservazione nel frigorifero 31

Tempo e temperatura di conservazione degli alimenti 31

Utilizzo del congelatore 31

Congelamento. 31

Conservazione nel congelatore 32

Come ottenere i cubetti di ghiaccio 32

Alcune informazioni e consigili utili 32

Consigli e suggerimenti 32

Come risparmiare energia 32

L'apparecchiatura e l'ambiente 33

Manutenzione 33

Sbrinamento 33

Regolari operazioni di pulizia. 34

Quando il frigorifero non viene utilizzato ....34

Eliminazione dei guasti 34

Sostituzione della lampadina. 34

Se qualcosa non funziona. 34

Istruzioni per l'installatore 36

Dati tecnici 36

Installazione dell'apparecchiatura 36

Trasporto, rimozione degli imballi 36

Pulizia 36

Posizionamento 36

Reversibilità della porta 37

Collegamento elettrico 38

Tabella dei tempi di conservazione (1) 39

Tabella dei tempi di conservazione (2) 40

Il Gruppo Electrolux e' il piu' grande produttore mondiale di apparecchiature per la cucina la pulizia e di attrezzzature per il giardinaggio e per uso forestale. Oltre 55 millioni di prodotti del Gruppo Electrolux (quali frigoriferi, cucine, lavabiancheria, lavastoviglie, aspirapolvere, motoseghe e resaerbale) vengono vendute anni in piu'di 150 Paesi del mondo per un valor de circa 14 millardi di dollar.

Informazioni importanti sulla sicurezza

Misure generali di sicurezza

• Conservare quello libretto d'istruzioni che dovrebbe sempre accompagnare l'apparecchiatura in caso di traslaco o di cessione ad altre personne.
• Questa apparecchatura è stata progettata per conservare gli alimenti nell'ambito domestico e delve essere usata solo in conformità aqueste struzioni.
  L'assistenza e le riparazioni devono essere svolte da aziende specializzate, a ciò abilitate da parte del produttore, preposteanche alla riparazione e alla sostuzione del cavo di alimentazione. Gli accessori forniti da tali aziende dovrebbero essere usati solo per le riparazioni, altrimenti l'apparecchiatura potrebbe subire dei danni o causare altri gusti o infortuni.
  L'apparecchiatura e scollegata dal circuito solo nel caso in cui la spina sia staccata dalla presa. Prima di eseguire le operazioni di pulizia e di manutenzione, si raccomanda di scollegare l'apparecchiatura (evitare di tirare il cavo). Se la presa è di dificile accesso, spegnere l'apparecchiatura staccando la corrente.
  Non si devono collegare prolonghe al cavo di alimentazione.

• Assicurarsi che la spina non venga schiacciata o danneggiata dal fianco posteriore del frigorifero/con-gelatore.

• Una spina danneggiata potrebbe surriscaldarsi e causare un incendio.

• Non collocare oggetti pesanti o il frigorifero/congelatore delloso sulla cavo elettrico.

Esiste il rischio di corto circuito e incendio.

• Non rimuovere il cavo elettrico premendo sulla sua sommita, specialmente quando il frigorifero/congelatore è stato molto alla sua sede.

• Un danno al cavo elettrico potrebbe causare un corto circuito, un incendio e/o uno shock elettrico.

• Se il cavo elettrico risultata danneggiatouve essere sostituito da personale technique qualificato.

• Se la presa della spina non é sicura, non insire la spina.

Esiste il rischio di shock elettrico o incendio.

• Se la lampadina per l'illuminazione interna non è provvista di copertura, l'apparecchiatura non delve essere azionata.
• Durante le operazioni di pulizia e di sbrinamento o quando si estraggono alimenti congelati o i contentitori del ghia accio, non usare oggetti appuntiti o rigidi perché potrebbero danneggiare l'apparecchiatura.
• Prestare attentione che non vengano versati liquidi sulsystema di controllo della temperatura e sulla scatola d'il-luminazione.
• Ghiacchio e gelati sono provocare disturbi se ingeriti immediamente dopo essere stati tutti scomparto di congeglazione.
• Una volta scongelati, gli alimenti non sono essere ricongelati e devono essere consumati nel minor tempo possibile.
• Conservare gli alimenti surgelati confezionati secondo le struzioni del produttore.
  Non accelerare lo sbrinamento con appeareciatture elettriche riscaldanti o con sostanza chimiche.
  Non mettere contentori caldi sulle parti in plastica.
• Non conservare gas o liquidi inflammabili nell'apprecchiatura perché potrebbero espedlore.
  Non conservare bevande gassate, bibite in bottiglia e

frutta in barattoli dello scomparto per alimenti congelati.

• Controllare e pulire regolamente lo scarico di raccolta dell'acqua condensata derivante dallo sbrinamento (questa avertenza è riportataanche su un'etichetta all'interno dell'apparecchiatura).Se lo scarico è ostruito, l'acqua condensata che vi si raccoglie può provocare danni prima del tempo.

Precauzioni per la sicurezza dei bambini

Non permettere ai bambini di giocare con gli imballaggi dell'apparecchiatura; potrebbero soffocarsi con la pellicola in plastica.
L'apparecchiatura delve essere manovrata dagli adulti. Non permettere ai bambini di giocare con la stessa o con i suo comandi.
- Se si vuole rottagare l'apparecchiatura, staccare la spina dalla presa, tagliare il cavo di collegamento (il più possible vicino all'apparecchiatura) e smontare la porta per etivare che i bambini giocando perdono una scarica elettrica o rimanganato intrapolati all'interno.
- Questo apparecchio non deve essere utilizzato da persone (e bambini) con ridotte capacitàfisiche, sensoriali o mentali o privè dell'esperienza e delle nozioni necessarie, salvo i casi in cui agiscano sotto sorgilezza o siano stati opportunamente struitti sull'uso di tale apparecchio da persona responsabili per la loro sicurezza.

Evitare che i bambini utilizzino l'apparecchio in modo approprio.

Precauzioni per la sicurezza dell'inistallazione

• Accostare l'apparecchiatura alla parete per evitare di toccare o di afferrare le parti calde (compressore, condensatore) e quindi di scottarsi.
• Quando s sposta l'apparecchiatura, prestare attenzione che la spina non sua inserta nella presa.
• Quando si posiciona l'apparecchiatura, prestare attentione che non si trovi sul cavo di alimentazione.
• Intorno all'apparecchiatura deve essere assicurata una Buona ventilazione, altrimenti vuo avvenire un surscaldamento.Seguire le istruzioni sull'installazione per ottenere una ventilazione adequate.

Norme di sicurezza relative all'isobutano

Attenzione

• Ilsystema refrigerante dell'eletrodomestico s aviale di isobutano (R 600a), alltamente inflammatibale ed espioso.
  Evitare di ostruire i condotti di ventilazione situati nel dispiotto di chiusura o nella struttura interna dell'eletrodomestico.
  Non cercare di accelerare il processo di sbrinamento con mezzi meccanici o di tipo diverso da quelli consigliati dal produttore.
  Non danneggiare il circuito refrigerante.
• Non utilizzato elettrodomestici all'interno degli scomparti per il deposito degli alimenti,或者其他 del tipo consigliato dal produttore.

Per la vostra incolumita e per la sicurezza dei vostri beni, conservare le misure precauzionali cont∉ne nel presente libretto, in quanto il produttore non è responsable per danni provocati alla manca. attoservanza delle stesse.

Istruzioni per l'utilizzatore

Informazioni generali

La denominazione ufficiale dell'apparecchiatura è 'frigorifero-congelatore combinato con un compressore a motore e con il congelatore posto nella parte inferiore'. L'apparecchiatura, altre a fornire le prestazioni generiche, è dotata di un congelatore con una sua porta, completamente分开ato dall'altra unità.

Di seguenza, esta apparecchiatura è adibita alla conservazione di alimenti congelati e surgelati,

alla congegazione di prodotti, in ambito domestico, nelle quantità riportate nelle struzioni per l'utilizzatore, e alla produzione di ghiaccio.

L'apparecchiata soddisfa i requisiti delle norme riguardo ai diversi limiti di temperatura, secondo la classe climatica.

La lettera che identifica la classe climatica è indicata sull'etichetta dei dati.

Descrizione dell'apparecchiatura, componenti principali

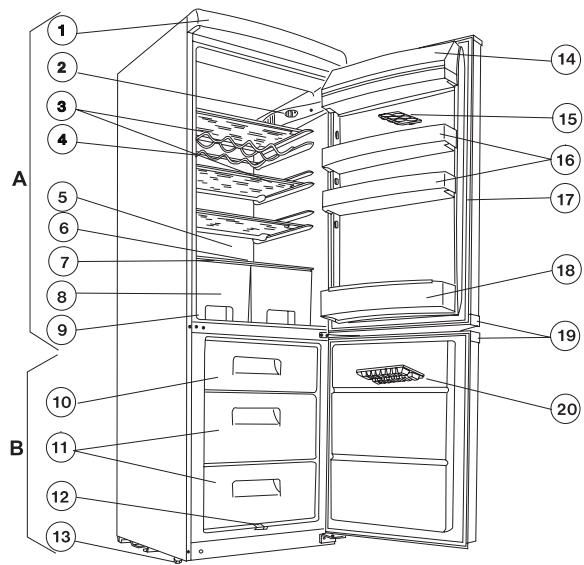

A - Frigorifoero
B - Congelatore

1. Tetto
2. Plafoniera di illuminazione
3. Ripiani in vetro
4. Ripiani in filo metallico portabottiglie
5. Superficie di raffreddamento
6. Vaschetta per raccolta acqua di sbrinamento
7. Ripiano in vetro
8. Cassetti per la frutta
9. Etichetta dati
10. Scomparto di congelamento
11. Scomparto/i con cestino

12. Scarico acqua di sbrinamento

13. Piedini regolabili

14. Porta dello scomparto per il burro
15. Portauova
16. Ripiano nel controporta
17. Guarnizione porta
18. Mensola portabottiglie
19. Maniglie
20. Vassoio portaghiaccio

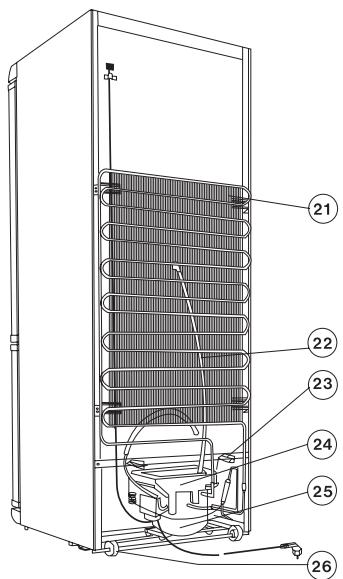

21. Condensatore
22. Tubo di scarico di acqua di sbrinamento
23. Distanziale
24. Vaschetta di evaporazione
25. Compressore
26. Rulli

Sistemazione dell'apparecchiatura

Messa in funzione

Inserire gli accessori nel frigorifero, poi inserire la spina nella presa elettrica.

Con il termostato, che si trova nel frigorifero, nella plafoniera dilluminazione, si pouc accendere l'apparecchiatura, inoltre si pouc regolare la temperatura se si gira la manopola in senso orario.

Per quanto concerne la regolazione dell'apparecchiatura il punto seguente fornisce le istruzioni:

Controllo della temperatura, impostazione

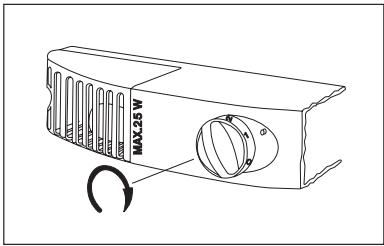

Il termostato, in dipendenza dall'impostazione, interrorme automaticamente per più o meno tempo il funzionamento dell'apparecchiatura e poi riavvia il funzionamento, garantendo così la temperatura desiderata.

Il termostato, quanto più è vicino alla posizione massima, tanto più sarento il raffreddamento. Se la manopola è impostata alla posizione media (tra i valori minimi e massimi), nell'area di congelamento la temperatura raggiunge i -18°C, nelle nel frigorifero i +5°C. Tale posizione media è adeguate all'uso quoitidiano.

La temperatura che si genera all'interno del frigorifero,或者其他 alla posizione del termostato, viene influenzata pure dalla temperatura esterna, dalla frequenza con la quale viene aperta la porta, nella quantità di alimenti freschi introdotti, ecc.

In posizione massima, in caso di maggiore consumo, per es: durante periodi particolarmente caldi, il compressore potrebbe funzionare ininterrottamente. Questo non causa danni all'apparecchio.

Come usare il frigorifero

i Affinché ci sa raffreddamento adeguato è indispensablehe l'aria circoli all'interno del frigorifero. Per tale motivo Le chiediamo di non copire con carta, vassoi, ecc, l'apertura che si trovata il margine posteriore delle mensole.

Non insere cibi caldi nel frigorifero, lasciare prima che si raffreddino naturalmente, raggiungendo la temperatura ambiente. In quello modo si vuo evitare che si formi inutilmente la brina.

Gli alimenti possono assumere l'odore degli altri alimenti, quindi è indispensableere mettere i cibi in contentori chiusi o avvolgeri con cellophane, alluminio, carta oleata o pellicola prima di inseriril nel frigoriferro. In quello modo gli alimenti manterranno la loro umidità, ad es. le verdure rimarranno frescheanche dello的那一leghe.

Conservazione nel frigorifero

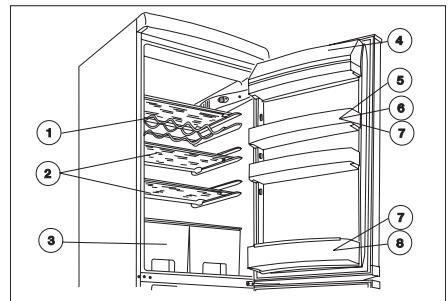

Quando si insertisce diversi tipi di alimenti, si devete nere presente il disegno riportato nella figura:

1. Pasticceria, cibi precotti, alimenti nei contentitori, carne fresca, affettati, bibite

2. Latte, latticini, alimenti nei contentori

3. Frutta, verdura, insalate

4. Formaggio, burro

5. Uova

6. Yogurt, panna

7. Bottigliette, bibite analcoliche

8. Bottiglie, bibite

Tempo e temperatura di conservazione degli alimenti

La tabella alla fine del libretto d'istruzioni fornisce informazioni sui tempi di conservazione.

Il tempo di conservazione non può essere stabilito con esattezza in anticipo in quanto dipende alla freschezza e dal trattamento degli alimenti. Per quello motivo il tempo di conservazione riportato è soloindicativo.

Se non si vogliono consumare gli alimenti surgelati subito dopo l'acquisto, si possono conservare in frigorifero per 1 giorno circa (finché s consgelano).

Utilizzo del congelatore

Congelamento

L'apparecchiatura è adeguata a congalore cibi freschi nella quantità riportata nella tabella dati. Per il conge-lamento dei cibi dopo l'adeguata preparazione bisogna provedere come segue:

#

Posizione la manopola del termostato in posizione centrale.

Spostare gli alimenti più surgelati o una parte di questi - dal cestino supremiore nell'altro cestino o cestini. Mettere gli alimenti freschi nelle scomparto di congelamento, lasciando abbastanza spazio per il flusso d'aria. Se nello scomparto di congelamento avete lasciato cibi surgelati, spostarli nella parte posteriori dello scomparto, inoltre prestare attenzione che il cibo fresco non sia in contatto con gli alimenti più surgelati.

Far funzionare l'apparecchio come descripto per circa 24 ore.

Dopo 24 ore spostare la manopola del termostato in posizione adeguata, o lasciare in posizione media, in genere conforme alle esigenze di raffreddamento quotidiano.

i Posizioniare la manopola del termostato in una posizione più alta (per es: positioninge massima) non è conveniente. Il periodo di congelamento potrebbe essere aussi abbreviato, pero la temperatura dello scomparto di raffreddamento normale potrebbe scendere permanentemente sotto 0^ , il che genererebbe il congelamento dei cibi e delle bevande conservati nella stesso.
Non congelare mai alimenti in una quantità superiore a quella specificata nei „Dati tecnici",以及其他 il congelamento non avvarrà in modo corretto e dopo lo scongelamento si potrebbero verificare diversi fenomeni di deterioramento (perdita di sapore e aroma, guastarsi degli alimenti, ecc).
i Durante il congenamento è preferibile non produrre ghiaccio, perché la produzione di ghiaccio riduce la energia di congenamento.

Conservazione nel congelatore

A congezione ultimata, si consiglia di rimettere i prodotti congelati nel cestino nr. 1 o 2 disponibili. In quello modo si crea spacing nella scomparto congełatore per altri alimenti da congealore. Il congelamento intermedio non deteriori gli alimenti più conservati.

Se c'é bisogno di sistemare una maggior quantità di alimenti, i cestini, eccetto quello inferiore, sono rimuovibili dall'apparecchiatura e gli alimenti sono essere insertiti direttamente sulla superficie di raffreddamento.

i Ricordarsi di osservare i tempi di conservazione indicati sulle confezioni dei prodotti surgelati. Per conservare prodotti congelati in casa, seguire le istruzioni per la conservazione riportate sulla porta del congelatore. I simboli rappresentano i vari alimenti, i numero significato il tempo di conservazione massimopresso in mesi.
E opportuno conservare alimenti congelamenti, o congelamento, rappido o congelati normalmente sono solo non sono scongelati, e che si prese il breve tempo, prima di essere insertiti nel congelatore. Se gli alimenti si sono già scongelati, si consiglia di ricongelarli; devono essere consumati il più presto possibile.

Come otteneri cubetti di ghiaccio

Per ottenere i cubetti di ghiaccio riempire d'acqua il vassoio preposto e insertirlo nella scomparto per gli alimenti congelati. Se si inumidisce il fondo del vassoio e se si imposta la manopola del termostato sulla posizione massima, si cui ridurre il tempo di preparazione. Alla fine, non dimenticare di impostare il termostato sul valore adeguato.

Quando i cubetti di ghiaccio sono pronti, estrarli mettendolo il vassoio sotto l'acqua corrente,iegandolo o battendolo. Se il vassoio per il ghiaccio si gela attaccandi allo scomparto, non usare oggetti metallici o un coltello per estrarlo, in quanto danneggerebbero I'impliano di raffreddamento.

i Alcune informazioni e consigli utili

• Meritano un'attenzione particolare le mensole a positioninge variable che incrementano notevolmente l'utilizzo del vano per gli alimenti freschi. E' possible disporre le mensoleanche quando la porta è aperta con un'angolazione di 90^ .
• Dopo aver aperto e richiuso la porta del congelatore, all'interno si crea una depressione a causa della Bassa temperatura. Dopo aver chiuso la porta, è necessario aspettare 2-3 minuti prima di riaprirla, finché la pressione interna si riequilibra.
• Il congelatore deve essere azionato impostando il termostato in modo da garantire una temperatura interna massima di -18 °C, in quanto temperature più elevate possono deteriorare gli alimenti congelati.
• E' consigliabile accertarsi del funzionamento perfettò dell'apparecchiatura giorno per giorno, in modo da notare possibili guasti in tempo ed evitare il deterioramento degli alimenti congelati.

Consigli e suggerimenti

In questo capitolo sono riportati consigli pratici e sugerimenti su come utilizzare l'apparecchiatura con il massimo risparmio energetico, e informazioni per la protezione dell'ambiente in merito all'utilizzo dell'apparecchiatura.

i

Come risparmiare energia

• Evitare di collocare l'apparecchiatura in posizione assolata o vicino a qualsiasi sorgente di calore.
• Prestare attentzione che il condensatore e il compressore abbiano un'adeguata ventilazione, perché non bisogna copire i punti del flusso d'aria.
• Sistemare gli alimenti in recipienti ben chiusi, avolverli在一 casa pellicola aderente per evitare che si formi inutilmente brina.

• Evitare di lasciare la porta aperta per lungo tempo e di non aprirla spesso inutilmente.

• Inserire nell'apparecchiatura gli alimenti solo quando si sono già raffreddati a temperatura ambiente.

• Occorre tenere pulito il condensatore.

L'apparecchiatura e l'ambiente

Questa apparecchiatura non contiene gas che sono danneggiare lo strato di ozono, né nel circuito refrigerante, né nei materiali di isolamento. L'apparecchiatura non deve essere smaltita assieme ai rifiuti urbini e alle immondizia. Evitare di danneggiare ilsystema refrigerante, soprattutto sul retro, viciino allo scambiatore di calore. Si sono ottenere informazioni sulle discariche più vicine presso il vostro comune.

I materiali utilizzati per esta apparecchiatura che riportano il symbolo sono riciclabili.

Manutenzione

Sbrinamento

Come seguenza del funzionamento dell'apparecchiatura, una parte dell'umidità della camera di raffreddamento viene precipitata molto forma d'uno strato di brina e di ghiaccio.

Uno spessore notevole di brina e di ghiaccio ha effetto isolante, riducendo così l'efficienza di raffreddamento che si manifesta nell'aumento della temperatura delle camere di raffreddamento e in un crescente consumo eneritico.

In questo tipo di apparecchiatura lo sbramento della superficie di raffreddamento è automatico,enza alcun intervento esterno. Il termostato interrompe il funzionamento del compressore ad intervalli regolari per un periodo più o meno lungo; in questa fase il raffreddamento si interrompe, la temperature del ripiano refrigerante allaumenta superando 0^ a causa del riscaldamento all'interno dello scomparto e avviene lo sbramento. Quando la temperature superficie del ripiano raggiunge +3 - +4^ , il termostato fa riavviare l'impianto.

L'acqua di sbrinamento defluisce sul retro, atraverso lo scarico preposto, nella vaschetta per l'evaporazione sistematica sopra il compressore ed evaporata a causa del calore del compressore.

Controllare e pulire regolarmente lo scarico dell'acqua di sbrimento. Se lo scarico è ostruito, l'accua che si raccoglie può causare un quasto perché più riversarsi sulsystema d'isolamento dell'apparechiatura.

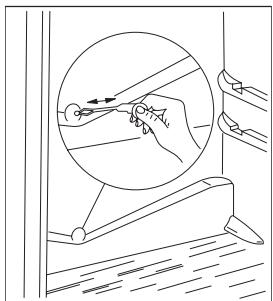

Pulire lo scarico per l'acqua di sbrinamento con il raschietto fornito, indicate nella figura. Il raschietto devese essere conservato nell'scarico.

La causa più frequente di ostruzione dello scarico dell'acqua di sbrinamento è dovuta all'inserimento nell'apparecchiatura di alimenti avolti in carta la quale può venire aicontato con la parole posteriore del frigorifero e congelarsi. Quando si toglie il cibo, la carta siouldo strappare e il pezzetto vuotre nello scarico, ostruendolo.

Per tale motivo si raccomanda quindi di prestare attenzione quando si insertisocono alimenti avvolti in carta all'interno dell'apparecchiatura.

In caso di carico maggiore, per es nel periodo di temperature elevate, cui sucedere che il frigorifero funzioni temporaneamente in modo continu; in questa fase lo sbrinamento automatico non vu aveire.

Non è un'anomalia se dato lo sbrinamento rimangono piccole tracce di giaccio e brina sulla parete posteriori del frigorifo.

Il congelatore non può essere dotato d'unsystema per lo sbrinamento automatico, in quanto gli alimenti congelati e surgelati non tollerano le temperature di scongelamento.

Per tale molto, in caso si manifestino piccoli strati di brina e di ghiaccio, si può raschiare e rimuoverve la brina e il ghiaccio con la paletta di plastica fornita a corredo.

Quando lo strato di ghiaccio e di brina è così spesso che non può essere raschiato con la paletta di plastica, la nervatura refrigerante deve essere sbrinata. La Frequenza dipende dall'uso (di solito 2-3 volte all'anno).

Togliere gli alimenti congelati dall'apparecchiatura e inseriril in una cesta rivestita di carta o di stoffa, conservarli possibilmente in un luogo fresco o inseriril in un alto frigorifo.

Estrarre la spina dalla presa di corrente, così entrambé le parti dell'apparecchiatura sono messe fuori servizio.

Aprière le porte degli scomparti e pulire il frigorifero secondo quanto descritto nel paragrafo „Operazione regolari di pulizia", indeve seeguire come segue le operazioni di manutenzione e la pulizia del congelatore:

T

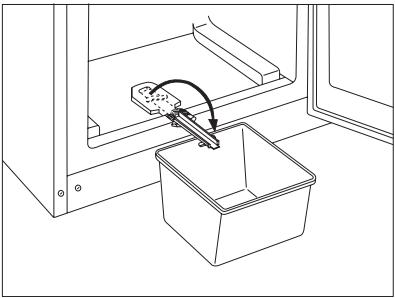

Per lo scarico dell'acqua di sbrinamento, togliere l'elemento di scarico ubicato in mezzo e in fondo al congelatore e seconda la figura reinserirlo alla rovescia. Sistemare una bacinella o un recipiente sufficientemente altoizzato lo scarico

Dopo lo sbrinamento reinserire l'elemento di scarico al suoosto.

La bacinella nella figura non è un accessorio dell'apparecchiatura!

Dopo lo sbrinamento e lo scarico dell'acqua asciugare le superfici.

Inserire la spina nella presa di corrente e risistemare gli alimenti al loroaggio.

Si consiglia di avviare l'apparecchiatura impostando il termostato sulla posizione più alla per alcune ore, in modo da raggiungere una temperatura di conservazione il più presto possibile.

Regolari operazioni di pulizia

Si consiglia di lavare l'interno del frigorifero agli 3-4 settimane con acqua tiepida e poi asciugarlo (si consiglia di pulire l'interno del congelatore e di sbrinarlo in un'unica volta).

Non si devono usare detersivi o saponi.

Dopo aver scollegato l'apparecchiatura, lavarla con acqua tiepida e asciugarla. Pulire la guarnizione della porta con acqua pulita. Dopo la pulizia, collegare l'apparecchiatura.

E' consigilabile rimuovere la polvere e la sporciazza che si accumulano sul retro del frigorifero e sul condensatore, e di pulire la vaschetta per l'evaporazione sul compressore una o due volte all'anno.

Quando il frigorifero non viene utilizzato

Nel caso l'apparecchiatura non venga utilizzata per un lungo periodo, procedere come segue:

scollegare l'apparecchiatura.

Togliere gli alimenti dal frigorifero.

Sbrinarlo e pulirlo come precedentamente descririto.

Lasciare aperta la porta per evitare la formazione di aria all'interno.

Eliminazione dei guasti

Sostituzione della lampadina

Nel caso non funzioni la lampadina dell'illuminazione interna, la si può sostituire procedendo come segue:

Scollegare I'apparecchiatura.

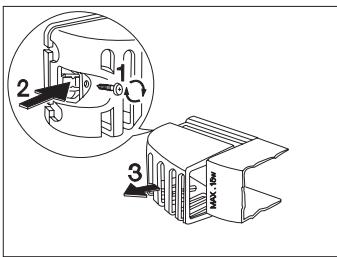

Svitare la vite di fissaggio del coprilampada (1)

Premere la piastra (2) che si trovare dietro, come indicato nella figura, estrae r the coprilampada in direzione della freccia (3), quindi sostituire la lampadina. (tido di lampadina: T25 230-240 V, 15 W, filo E14)

Dopo aver sostituito la lampadina, rimontare il coprilampada, vitare la vita e collegare l'apparecchiatura. La mancanza di luce non influisce sul funzionamento dell'apparecchiatura.

Se qualcosa non funziona

Durante il funzionamento dell'apparecchiatura,ippo accadere spesso piccoli inconvenienti che non richiedono l'intervento di un technician. Nello schema seguente vengono fornite informazioni su come evitare di sovraccarcare inutilmente il servizio di assistenza.

Si richiama l'attenzione sul fatto che il funzionamento dell'apparecchiatura precede certi rumori (del compressore e della ventilazione). Questi non indicano che ci sono guasti, ma rientrano nel normale funzionamento.

Si ricorda inoltre che l'apparecchiatura non funziona continuamente, quindi quando il compressore si ferma non significa che non c'e corrente. Per questo motivo bisogna evitare di toccare le partie elettriche dell'apparecchiatura prima di scollegarla.

Problema	Causa possibile	Soluzione
La temperatura è tropo elevata all'interno del frigorifero.	Il termastato più essere stato impostato su una posizione errata.I prodotti non sono abbastanza freddi o sono stati sistematii in modo sbagliato.La porta non si chidi ermeticamente o non è stata chiusa in modo adeguato.	Impostare la manopola del termastato su un valore più alto.Sistemare gli alimenti in modo appropriato.Controllore che la porta si chiuda bene e che la guarnizione sia integra e pulita.
La temperatura è tropo elevata all'interno del congelatore.	Il termastato più essere stato impostato su una posizione errata.La porta non si chidi ermeticamente o non è stata chiusa in modo adeguato.E' stata insertita una grande quantità di alimenti da congelare.I prodotti da congelare sono stati sistematii tropo vicini l'uni agli altri.	Impostare la manopola del termastato su un valore più alto.Controllore che la porta si chiuda bene e che la guarnizione sia integra e pulita.Aspettare alcune ore e poi controlare nuova-mente la temperatura.Sistemare gli alimenti in modo che l'aria possa circolare liberoamente tra loro.
Scorre acqua sulla parte posteriore del frigorifero.Scorre acqua nella camera di raffreddamento.C'e acqua sul pavimento.	E'normale; durante lo sbrinamento automatico, la brina si scigliee sul pannello posteriore.Lo scarico della camera di raffreddamento più essere ostruito.Gli alimenti in lattine impediscono all'acqua di defluire nel raccoglitore.Lo scarico dell'acqua di sbrinamento non con-voglia l'acqua sulla vaschetta per l'evaporazione sopra al compressore.	Pulire lo scarico.Risistemare gli alimenti in modo che non siano direttamente aicontatto con il pannello posteriore.Collegare lo scarico dell'acqua di sbrinamento con la vaschetta per l'evaporazione.
Si è formata troppa brina e troppo ghiacchio.	I prodotti non sono stati avvolti adegutamente.Le porte non sono state chiuse bene o non chiudono ermeticamente.Il termastato più essere stato impostato in maniera errata.	Avvolgere meglio gli alimenti.Controllore che le porte chiudano bene e che le guarnizioni siano integre e pulite.Impostare il termastato in modo che ci sua una temperature più elevata.
Il compressore funziona continuamente.	Il termastato è stato impostato in maniera errata.Le porte non sono state chiuse bene o non chiudono ermeticamente.E' stata insertita una grande quantità di prodotti da congelare.Sono stati insertiti alimenti troppo caldi.L'apparecchiatura è posizonata in un punto troppo caldo.	Impostare il termastato in modo che ci sua una temperature più elevata.Controllore che le porte chiudano bene e che le guarnizioni siano integre e pulite.Aspettare alcune ore e controlare nuova-mente la temperature.Inserire gli alimenti quando hanno raggiunto la temperature ambiente.Cercare di ridurre la temperature nellaStanza in cui l'apparecchiatura è installata.
L'apparecchiatura non funziona né ilsystema di raffreddamento né l'illuminazione.	La spina non è stata inserita correttamente nella presa di corrente.II fusible è saltato.II termastato non è accesso.Non c'é tensione nella presa di corrente.(Verificare se c'é tensione collegando un'altra apparecchiatura).	Collegare la spina correttamente.Sostituire il fusible.Avviare l'apparecchiatura seconde le struzioni riportate nel capitolo „Messa in funzione".Chiamare un elettricista.
L'apparecchiatura fa rumore.	Non ha un adeguato supporto.	Controllare che l'apparecchiatura sia stabile(tutti e quattro i piedini dovrebbero appoggiare sul pavimento).

Nel caso questi consigli non vi siano di aiuto, contattare il servizio assistenza più vicino.

Istruzioni per l'installatore

Dati tecnici

Modell	ZRB 634W
Capacità lorda (l)	Frigorifero: 226Congelatore: 110
Capacità netta (l)	Frigorifero: 223Congelatore: 92
Ampiezza (mm)	595
Altezza (mm)	1750
Profondità (mm)	632
Consumo di energia (kWh/24h)	0,929
(kWh/anno)	339
Classe energetica, secondo gli standard UE	A
Capacità di congegazione (kg/24h)	4
Tempo di salute (h)	20
Potenza nominale (A)	1,1
Livello di rumorosità Lc (dB)	38
Peso (kg)	66
Numero di compressori	1

Installazione dell'apparecchiatura

Trasporto, rimozione degli imballi

i Si consiglia di conseignerare l'apparecchiatura nell'imballo originale, in posizione verticale considerando le avventenze riportate sugli imballi.

Dopogni trasporto, l'apparecchiatura non devese assera per circa 2 ore.

Togliere 'apparecchiatura dall'imballo e controllare che non vi siano danni. Eventuali danni devono essere comunicati immediamente al negozio dove è stata acquistata. In tal caso, conservare gli imballi.

Pulizia

Togliere toutes le strisce adesive che bloccano i componenti affinché non si muovano all'interno dell'apparecchiatura.

Lavare l'interno dell'apparecchiatura con acqua tiepida e con un detergente neutro, usando un panno morbido.

Dopo la pulizia, asciugare l'interno dell'apparecchiatura.

Posizionamento

La temperatura ambiente influisce sul consumo d'energia e sull'adeguato funzionamento del frigorifero.

Quando l'apparecchiatura viene collocata, occorre considerare che esta venga messa in funzione nell'ambito dei valori della temperatura ambiente riportati sulla tabella seguite, conformamente alla classe climatica.

Classe climatica	Temperatura ambiente
SN	+10 ... +32 °C
N	+16 ... +32 °C
ST	+18 ... +38 °C

Se la temperatura ambiente scende al di sotto del valor più basso, la temperatura dello scomparto refrigerante più supere la temperatura prescritta.

Se la temperatura ambiente supra il valore massimo fissato, genera un periodo di lavoro del compressore più lungo, la disfunzione dello sbrinamento automatico, l'augimento di temperature dello scomparto refrigerante, o l'augimento del consumo energetico.

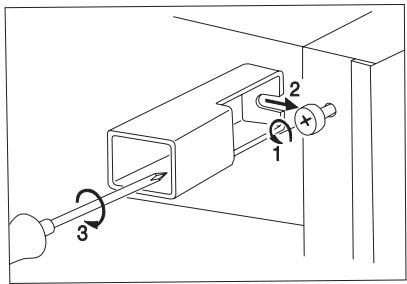

Montare i distanziatori forniti nel sacchetto degli accessori sull'angolo superiore posteriore del'implanto

Svitare le viti, collocare i distanziatori sotto le viti ed avvitare di nuovo le viti.

Quando si colloca l'apparecchiatura, accertarsi cha sia in posizione orizzontale. Questo si cui raggiungere con i due piedini regolabili in basso nella parte anteriore.

Non collocare l'apparecchiatura in unippo assolato, o vicino al fornello o ad una caldaia.

Se ciò è inevitabile a causa della disposizione del'arredamento e l'apparecchiatura delve essere positzonata vicino al fornello, tenere in considerazione le segunti distanze minime:

Per i fornelli a gas o elettrici, occorre lasciare 3 cm, se la distanza disponibile è inferiore bisognna inseire un isolamento inflammabile di 0,5 - 1 cm tra le due appearecchiature.
- Per le stufe a petrolio o a carbone, la distanza deve essere di 30~cm , visto che l'emissione di calore è maggiore.

Il frigorifero è stato progettato in modo tale che sia possible il funzionamentoanche addossato al muro.

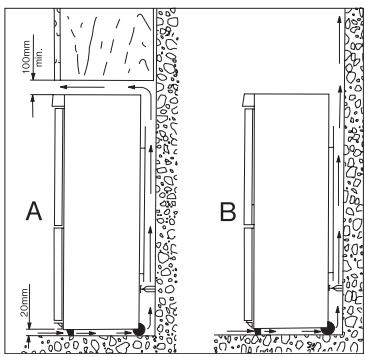

Quando il frigorifero viene collocato, occorre osservare le distanze minime indicate nella figura:

A: collocamento al di sotto di un pensile.
B: collocamento libero

Reversibilità della porta

Nel caso il luogo d'installazione o l'utilizzo lo richieda, la direzione di apertura della porta cui è esere modificata da destra a sinistra.

Le apparecchiature disponibili sul mercato hanno l'apertura a destra.

Eseguire le operazioni seguenti in base alle figure e alle spiegazioni.

Per eseguire les operazioni seguenti, proponiamo di chiedere l'aio t di un'altra persona che mantiene saldamente le porte dell'apparecchiatura durante l'operazione.
- Scollegare la spina dell'apparecchiatura alla corrente.

• Aprire le porte e smontare il doppio fermaporta (a, b), rimouovendo le due viti (c) (figura 2).
  Rimuovere il doppio fermaporta (a, b, c.), allontanandolo gradualmente dal corpo del frigorifero, inclinando leggermente tutte e due le porte. Far attenzione a rimuovereanche il distanziale di plastica (b) che si trova quello il fermaporta (figura 2).
• Togliere la porta del frigorifero tirandola leggermente verso il basso.
• Togliere la porta del congelatore tirandola leggermente verso il basso.
  Rimuovere il tappo superiore della porta del frig-orifero e reinserirlo sul lato opposto.

T

Rimuovere il tappo superiore della porta del congelatore e reinserirlo sul lato opposito.

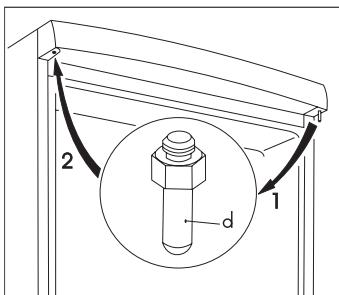

- Svitare il perno fermaporta superiore (d) del frigorifero e riavvitarlo sul lato opposito. (figura 1).
Rimuovere i tappi (u) che si trovano nella parte inferiore dell'apparecchiatura. (figura 3).
- Smontare il fermaporta inferiore (e), rimuovendo le viti (s), poi montarlo dall'altra parte (figura 3)

• Smontare il pero (f) del fermaporta inferiore e la piastra (h), poi rimetterli nel altre foro del fermaporta inferiore.
  Rimetteri tappi (u) sul lato opposto delle porte.
• Rimuovere le copertura in plastica (n, k) di sinistra (3 pezioni) del doppio fermaporta e rimetterle sul lato opposito (figura 2).
• Inserire il perno (m) del doppio fermaporta nel foro di sinistra della porta del congelatore (figura 2).
• Inserire la porta del congelatore sul perno fermaporta inferiore (f) (figura 3).
• Inserire la porta del frigorifero sul perno fermaporta superiore (d), poi inclinando leggermente le portesinerire il perno del doppio fermaporta (m) nel foro della porta del frigorifero.
• Aprendo le porte, fissare il doppio fermaporta sul lato di sinistra con due viti (c). Non dimenticare il distanziale di plastica (b) che si trova quello il fermaporta. Prestare attenzione affinché il bordo delle porte via parallelo al bordo della cappa.
  Rimettere l'apparecchiatura al suoippo, livellar-la e collegarla.

In caso non si voglia eseguire le operazioni sopra elencate, contattare il servizio assistenza più vicino. I tecnici esperti eseguiranno il montaggio con un addebito.

Collegamento elettrico

Questo frigorifero è stato progettato per funzionare con un'alimentazione di 230 V AC (-) 50 Hz.

La spina deve essere insertita in una presa con contatti proteti; se esta non è disponibile, si consiglia di far installare una presa di terra da un elettricista, in conformitàagli standard relativi al frigorifero.

C E Questa apparecchiatura è conforme alle seguenti diretive CEE:

73/23 CEE del 19.02.73 (Direttiva sulla Bassa tensione) e successive modifiche,
89/336 CEE del 03.05.89 (Direttiva sulla compatibilità elettromagnetica) e successive modifiche.
- Direttiva 96/57/CE del 3/9/96 (Direttiva sul rendimento energetico dei frigoriferi) e successive modifiche

Tabella dei tempi di conservazione (1)

Tempo e metodi di conservazione di alimenti freschi nel frigorifero

Alimenti	Tempo di conservazione in giorni							Tipodi in involucro
	1	2	3	4	5	6	7
Carne cruda	X	X	x	x	x			pellicola aderente, sigillata
Carne cotta	X	X	X	x	x	x		recipiente coperto
Carne arrostita	X	X	X	x	x			recipiente coperto
Carne macinata cruda	X							recipiente coperto
Carne macinata cotta	X	X	x	x				recipiente coperto
Affettati, salumi	X	X	x	x				pellicola aderente, cellophane, carta oleata
Pesce fresco	X	x	x					pellicola aderente, sigillata
Pesce cotto	X	X	x	x				recipiente coperto
Pesce frutto	X	X	x	x	x			recipiente coperto
Pesce in scatola, lattina aperta	X	x	x					recipiente coperto
Pollo fresco	X	X	X	x	x	x		pellicola aderente, sigillata
Pollo frutto	X	X	X	x	x	x		recipiente coperto
Gallina fresca	X	X	x	x	x			pellicola aderente, sigillata
Gallina bollita	X	X	x	x	x			recipiente coperto
Anatra fresca	X	X	X	x	x	x		pellicola aderente, sigillata
Anatra arrosto	X	X	X	X	x	x	x	recipiente coperto
Burro (confezione chiusa)	X	X	X	X	X	X	X	involucro originale
Burro (confezione aperta)	X	X	x	x	x	x	x	involucro originale
Latte in contentitore di plastica	X	X	X	x	x			involucro originale
Panna	X	X	x	x				recipiente in plastica
Panna acida	X	X	X	X	x	x	x	recipiente in plastica
Formaggio (stagionato)	X	X	X	X	X	X	X	foglio di alluminio
Formaggio (fresco)	X	X	X	X	x	x	x	pellicola aderente
Latte cagliato	X	X	X	X	x	x	x	pellicola aderente
Uova	X	X	X	X	X	X	X
Spinaci	X	X	x	x				pellicola aderente
Piselli verdi, fagioli verdi	X	X	X	X	x	x	x	pellicola aderente
Funghi	X	X	x	x	x			pellicola aderente
Carote, radici	X	X	X	X	X	X	X	pellicola aderente
Peperoni	X	X	x	x	x			pellicola aderente
Pomodori	X	X	X	X	X	X	X	pellicola aderente
Cavoli	X	X	X	X	X	x	x	pellicola aderente
Frutta deperibile velocamente (fragole, lamponi, ecc.)	X	X	X	x	x			pellicola aderente
Altra frutta	X	X	X	X	x	x	x	pellicola aderente
Frutta in scatola (confez. aperta)	X	X	X	x	x			recipiente coperto
Dolci ripieni di crema	X	X	x	x				recipiente coperto

Nota:

X tempo di conservazione normale
x tempo di conservazione possibile (riguarda solo prodotti veramente freschi)

Tabella dei tempi di conservazione (2)

Tempo di conservazione di alimenti surgelati e congelati

Alimenti	Nello scomparto per alimenti freschi +2 - +7 °C	Nello scomparto ***per alimenti congelati -18 °C
Verdure: fagioli verdi, piselli verdi, verdure miste, zucchini, grano, ecc.	1 giorno	12 mesi
Alimenti precotti: piatti di verdure, contorni, con carne, ecc.	1 giorno	12 mesi
Alimenti precotti: bistecche di lambo, stufato di coscia, carne di sanguinaccio, ecc.	1 giorno	6 mesi
Alimenti composti da patate, pasta: purè di patate, gnocchi, gnocchi ripieni, pasta ripiena, patatine fritte	1 giorno	12 mesi
Minestre: brodo di carne, minestra di fagioli verdi, minestra dipiselli verdi, ecc.	1 giorno	6 mesi
Frutta: amarene, ciliegie, uva spina, crema di frutta, crema di marroni	1 giorno	12 mesi
Carne: pollo, anatra e interiora filetti, tonno	1 giorno	5 mesi
	1 giorno	6 mesi
Ghiaccioli, gelati	1 giorno	3 settimane
