ZA23S-FF - Frigorifero combinato ZANUSSI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Congelatore a pozzetto
Marca	ZANUSSI
Modello	ZA23S-FF
Alimentazione elettrica	220-240 V, 50 Hz, fusibile 10 A
Temperatura di conservazione	≤ -18 °C
Regolazione della temperatura	Termostato rotativo (con incavo per moneta)
Funzione congelamento rapido	Sì (interruttore « super » o « normale/super »)
Indicatore di temperatura	Spia luminosa (a seconda del modello: fissa o lampeggiante)
Allarme acustico	Su alcuni modelli (bip ripetuti in caso di temperatura eccessiva, interruttore di arresto)
Illuminazione interna	Lampadina ≤ 15 W (a seconda del modello)
Serratura	Sì (su alcuni modelli, chiave fuori dalla portata dei bambini)
Cestelli metallici	Sì (maniglie regolabili, rimovibili, a seconda del modello)
Dimensioni (appross.)	Lunghezza: 595 mm (modello piccolo); altri modelli: consultare il piano di carico
Manutenzione e pulizia	Sbrinamento manuale; pulizia interna ed esterna con acqua tiepida e detersivo per piatti non profumato; incipriare la guarnizione sul lato cerniere
Sicurezza	Riparazioni da personale qualificato; non utilizzare oggetti appuntiti per sbrinare
Conformità	Direttiva CEE 76/889 (limitazione dei disturbi radioelettrici)

Domande frequenti - ZA23S-FF ZANUSSI

Come regolare la temperatura del congelatore?

Utilizzare il termostato rotativo. Se la manopola ha un incavo al centro, girarla con una moneta. La temperatura ideale è ≤ -18 °C. Regolare in base alla temperatura ambiente e al carico.

Cosa fare se la spia luminosa lampeggia?

Sui modelli 6 e 7, il lampeggio indica una temperatura troppo alta. Verificare che il coperchio sia ben chiuso, che il carico non sia eccessivo e che l'apparecchio non sia vicino a una fonte di calore. Se l'allarme acustico suona (modelli 7 e 8), premere l'interruttore (J) per fermarlo.

Come congelare rapidamente grandi quantità di alimenti?

6-24 ore prima, mettere l'apparecchio in modalità congelamento rapido: posizionare il termostato sulla posizione « super » o l'interruttore su « super ». Non superare le 24 ore, poi riportare in modalità conservazione per mantenere -18 °C.

Quando e come sbrinare il congelatore?

Sbrinare quando lo strato di ghiaccio raggiunge 10-15 mm. Scollegare l'apparecchio, togliere gli alimenti, raschiare il ghiaccio con un raschietto di plastica. Mettere dei recipienti di acqua calda all'interno per accelerare. Non utilizzare mai oggetti appuntiti o fonti di calore diverse dall'acqua calda.

Perché il coperchio è difficile da riaprire subito dopo averlo chiuso?

È normale: l'aria calda si espande all'apertura, poi si raffredda e crea una depressione. Attendere uno o due minuti che la pressione si equilibri, poi aprire delicatamente.

Cosa fare in caso di blackout?

Evitare di aprire il coperchio. Gli alimenti rimangono congelati per diverse ore a seconda della quantità. La durata di conservazione dipende dalla norma ISO. In caso di blackout prolungato, gettare gli alimenti scongelati.

Come pulire l'interno e l'esterno?

Lavare con acqua tiepida e un detersivo per piatti non profumato. Asciugare accuratamente. Spolverare la guarnizione sul lato cerniere con talco non profumato. Lasciare il coperchio aperto se l'apparecchio non viene utilizzato.

Qual è la capacità di congelamento?

Il potere di congelamento è indicato in kg/24h sulla targa dei dati (figura C). Non superare questa quantità per ciclo. Nell'uso quotidiano, ridurre di circa 1/3.

Come sostituire la lampadina interna?

Rimuovere il vetro di protezione (figura M). Sostituire con una lampadina dello stesso modello, potenza ≤ 15 W. Reinserire la freccia nella presa.

Cosa controllare se il congelatore non funziona correttamente?

Verificare la presa, il fusibile, l'alimentazione di rete. Assicurarsi che il termostato sia in posizione corretta, che il coperchio sia ben chiuso e che lo strato di ghiaccio non sia troppo spesso. Se il compressore tenta di avviarsi senza successo, fermare l'apparecchio per 20 minuti e riprovare. Chiamare un professionista se necessario.

MANUALE UTENTE ZA23S-FF ZANUSSI

Questo apparecchio è conforme alla direttiva CEE 76/889 relativa all'eliminazione dei disturbi.

UTILIZZAZIONE

Questo congelatore è previsto esclusivamente per surgelare alimenti freschi e conservare quelli congelati.

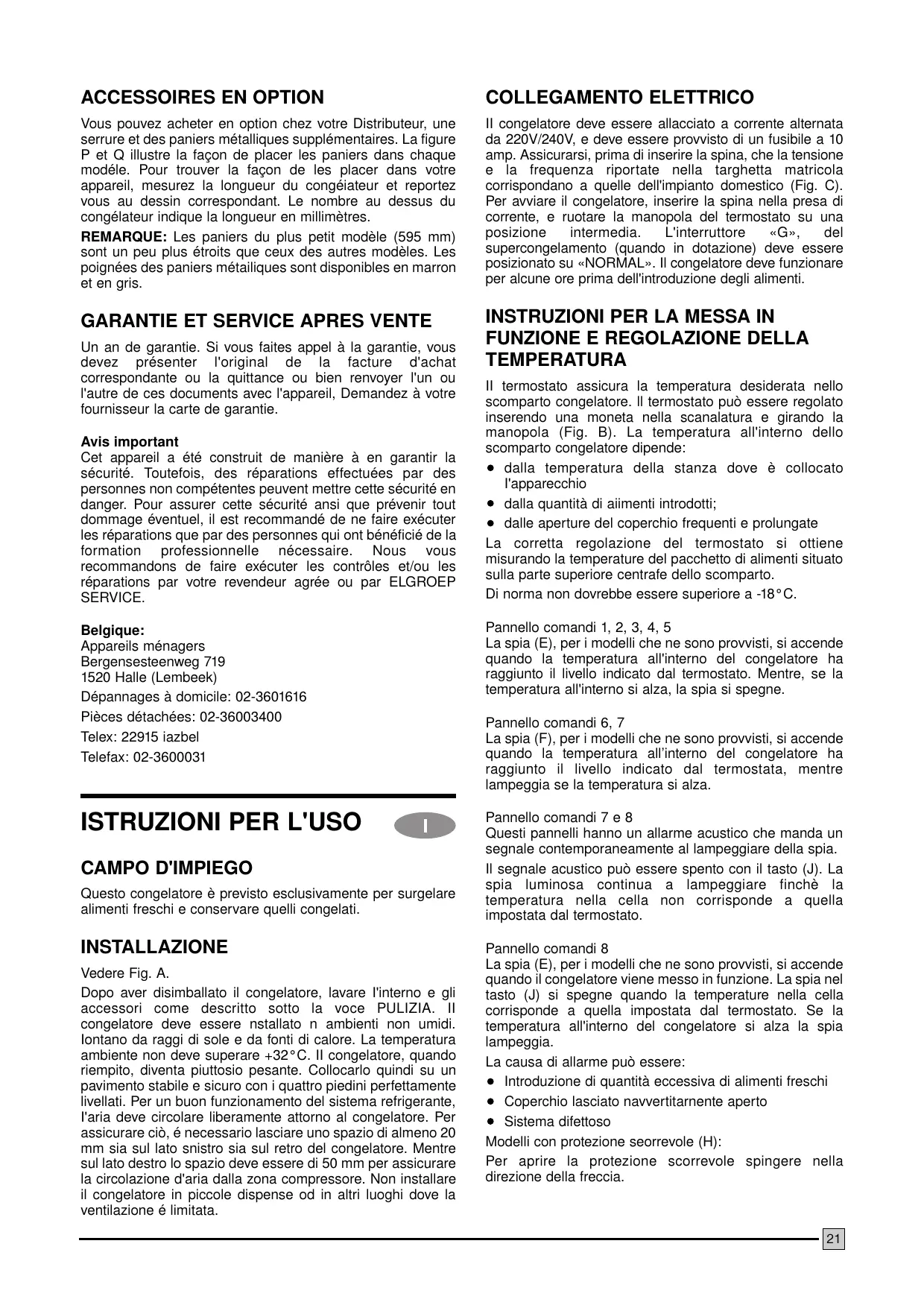

INSTALLAZIONE

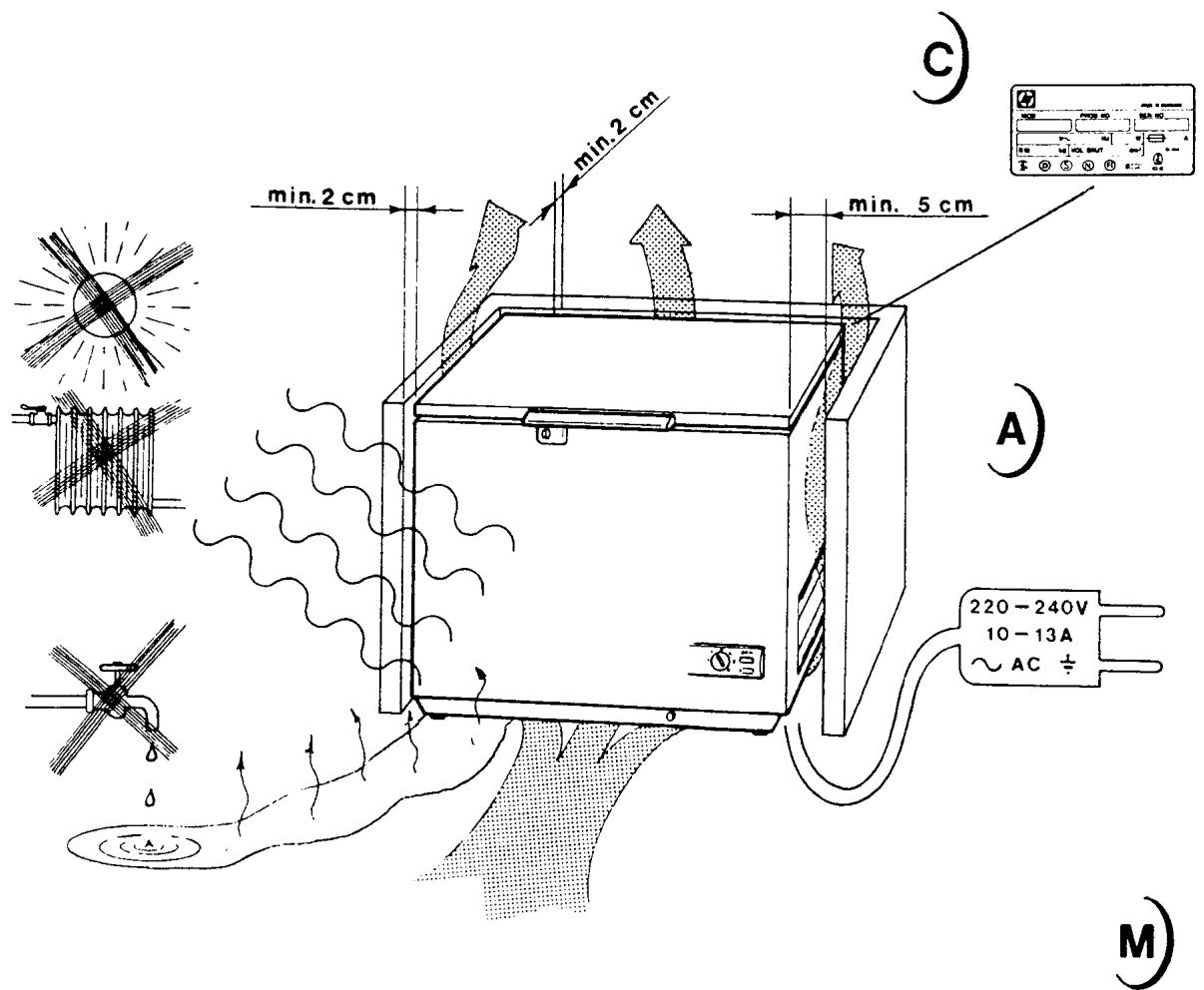

Vedere Fig. A.

Dopo aver disimballato il congelatore, lavare l'interno e gli accessori come descritto nella sezione PULIZIA. Il congelatore deve essere installato in ambienti non umidi, lontano da raggi di sole e da fonti di calore. La temperatura ambiente non deve superare +32°C. Il congelatore, quando riempito, diventa piuttosto pesante. Collocarlo quindi su un pavimento stabile e sicuro con i quattro piedini perfettamente livellati. Per un buon funzionamento del sistema refrigerante, l'aria deve circolare liberamente attorno al congelatore. Per assicurare la circolazione, è necessario lasciare uno spazio di almeno 20 mm sia sul lato sinistro sia sul retro del congelatore. Mentre sul lato destro lo spazio deve essere di 50 mm per assicurare la circolazione d'aria alla zona del compressore. Non installare il congelatore in piccole dispense o in altri luoghi dove la ventilazione è limitata.

Il congelatore deve essere allacciato a corrente alternata da 220V/240V, e deve essere provvisto di un fusibile da 10 amp. Assicurarsi, prima di inserire la spina, che la tensione e la frequenza riportate nella targhetta matricola corrispondano a quelle dell'impianto domestico (Fig. C). Per avviare il congelatore, inserire la spina nella presa di corrente e ruotare la manopola del termostato su una posizione intermedia. L'interruttore «G» del supercongelamento (quando in dotazione) deve essere posizionato su «NORMAL». Il congelatore deve funzionare per alcune ore prima dell'introduzione degli alimenti.

ISTRUZIONI PER LA MESSA IN FUNZIONE E REGOLAZIONE DELLA TEMPERATURA

Il termostato assicura la temperatura desiderata nello scomparto congelatore. Il termostato può essere regolato inserendo una moneta nella scanalatura e girando la manopola (Fig. B). La temperatura all'interno dello scomparto congelatore dipende:

• dalla temperatura della stanza dove è collocato l'apparecchio;
• dalla quantità di alimenti introdotti;
• dall'apertura del coperchio frequente e prolungata.

La corretta regolazione del termostato si ottiene misurando la temperatura del pacchetto di alimenti situato sulla parte superiore centrale dello scomparto.

Di norma non dovrebbe essere superiore a -18°C.

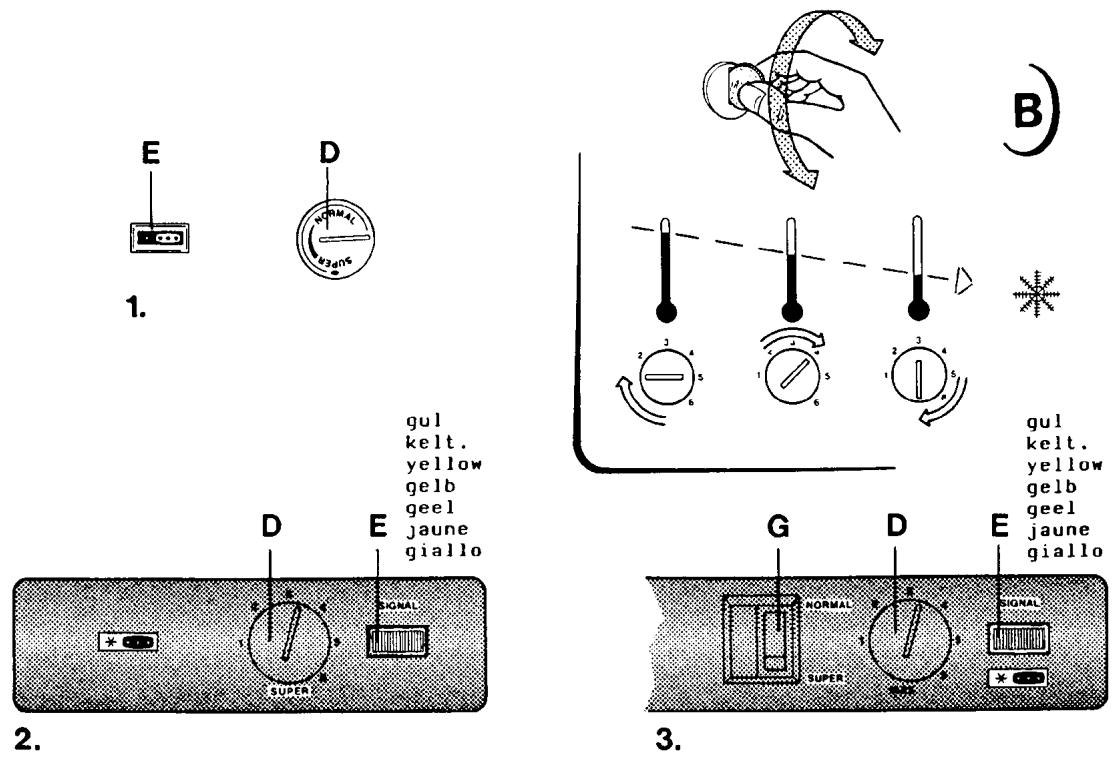

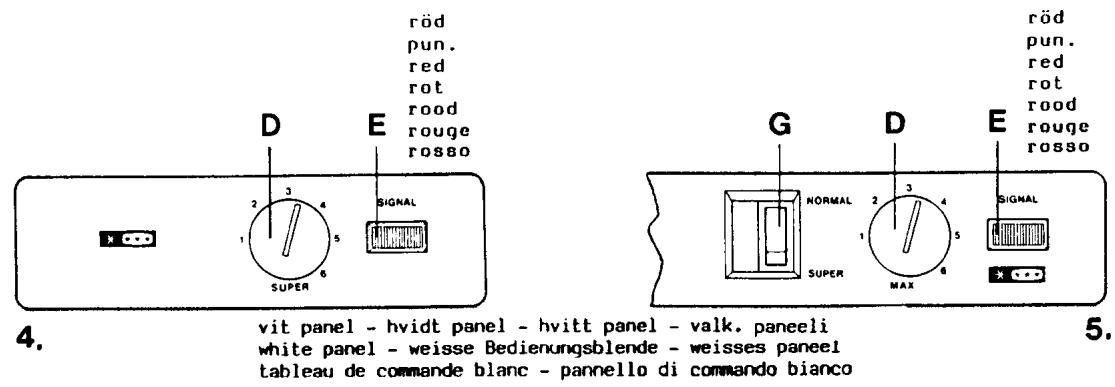

Pannello comandi 1, 2, 3, 4, 5

La spia (E), per i modelli che ne sono provvisti, si accende quando la temperatura all'interno del congelatore ha raggiunto il livello indicato dal termostato. Inoltre, se la temperatura all'interno si alza, la spia si spegne.

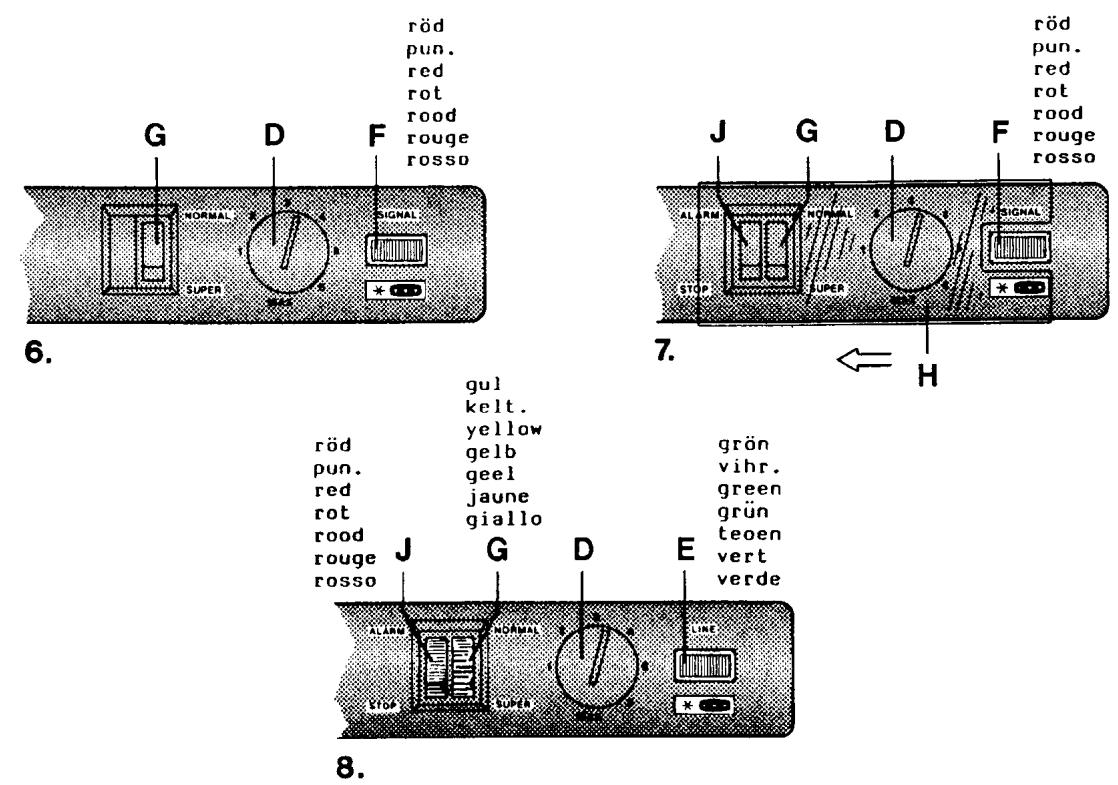

Pannello comandi 6, 7

La spia (F), per i modelli che ne sono provvisti, si accende quando la temperatura all'interno del congelatore ha raggiunto il livello indicato dal termostato, e lampeggia se la temperatura si alza.

Pannello comandi 7 e 8

Questi pannelli hanno un allarme acustico che manda un segnale contemporaneamente al lampeggiare della spia.

Il segnale acustico può essere spento con il tasto (J). La spia luminosa continua a lampeggiare finché la temperatura nella cella non corrisponde a quella impostata dal termostato.

Pannello comandi 8

La spia (E), per i modelli che ne sono provvisti, si accende quando il congelatore viene messo in funzione. La spia nel tasto (J) si spegne quando la temperatura nella cella corrisponde a quella impostata dal termostato. Se la temperatura all'interno del congelatore si alza, la spia lampeggia.

La causa di allarme può essere:

• Introduzione di quantità eccessiva di alimenti freschi. Coperchio lasciato inavvertitamente aperto.
• Sistema difettoso.

Modelli con protezione scorrevole (H):

Per aprire la protezione scorrevole, spingere nella direzione della freccia.

APERTURA/CHIUSURA DEL COPERCHIO

Il coperchio è dotato di guarnizione per evitare che l'umidità dell'ambiente penetri all'interno causando la formazione di brina.

Quando il coperchio viene aperto l'aria all'interno del congelatore diventa leggermente più calda e di conseguenza si espande.

Non appena il coperchio viene chiuso l'aria si raffredda immediatamente con un seguente eccesso di pressione che rende difficile la riapertura dello stesso.

Questo è un fenomeno naturale ed una prova dell'efficienza della chiusura.

Prima di riaprire il congelatore, devono passare 1 o 2 minuti perché l'eccesso di pressione si neutralizzi. Subito dopo è possibile sollevare il coperchio con un leggero movimento verso l'alto.

La maniglia non deve essere mai forzata.

CONGELAZIONE

E' importante che gli alimenti freschi vengano congelati il più velocemente possibile mantenendo la temperatura dei surgelati già introdotti.

Per congelare più di 3-4 kg

• Porre il termostato in posizione «SUPER» o in presenza di pulsante «G» premerlo su posizione «SUPER» da 6 a 24 ore prima dell'introduzione degli alimenti freschi a seconda della quantità da congelare.

In questo modo la temperatura all'interno del congelatore diminuirà assicurando una adeguata riserva fredda per tutti gli alimenti.

• A seconda della quantità di alimenti freschi posta nel congelatore la posizione di congelazione rapida dovrà essere mantenuta per altre 24 ore.
• Alla fine di quel periodo il termostato o il pulsante devono essere riportati nella posizione normale in modo da mantenere una temperatura di -18°C .

• Gli alimenti devono essere freddi (al massimo a temperatura ambiente).
• Le confezioni devono essere sigillate a tenuta d'aria/umidità per evitare la disidratazione.
• Le nuove confezioni devono essere sistemate vicino alle pareti fredde della cella, ma separate dagli alimenti già congelati.
• Le confezioni devono essere sistemate in modo tale da rimanere 5 mm al di sotto del bordo superiore della cella.
• Non introdurre nel congelatore bottiglie perché, con la formazione di ghiaccio, potrebbero scoppiare.

CAPACITÀ

La capacità di congelazione dell'apparecchiatura viene indicata in kg/24 ore sulla targhetta matricola (Fig. C).

È bene attenersi alle quantità indicate per evitare il prolungarsi dei tempi di congelazione.

NOTA: La capacità di congelazione indica la quantità che può essere interamente utilizzata per congelare occasionali quantità più consistenti di alimenti freschi.

Se vengono introdotte giornalmente parecchie confezioni fresche, la capacità indicata dovrà essere ridotta di circa 1/3.

PROVE DA PARTE DEGLI ISTITUTI DI CERTIFICAZIONE

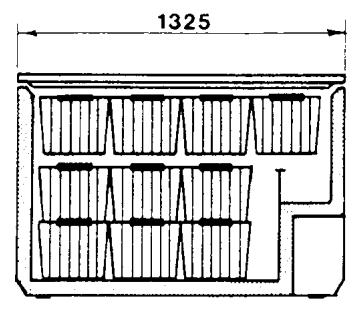

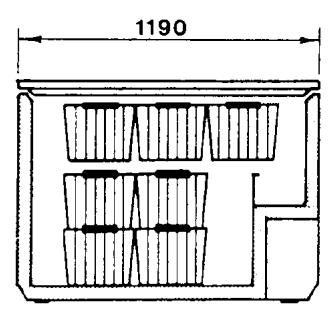

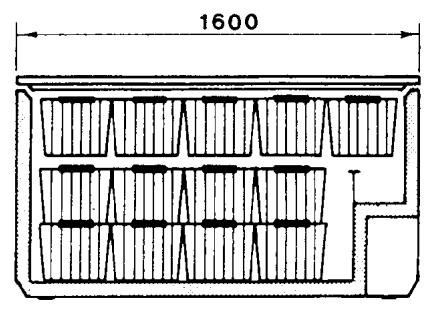

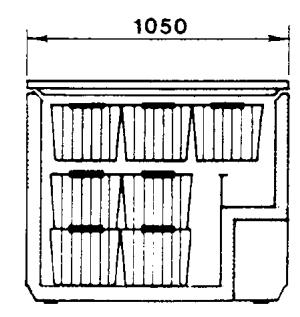

Per determinare la capacità di congelazione ed i tempi di conservazione in caso di mancanza di corrente, vengono effettuate delle prove secondo le norme ISO.

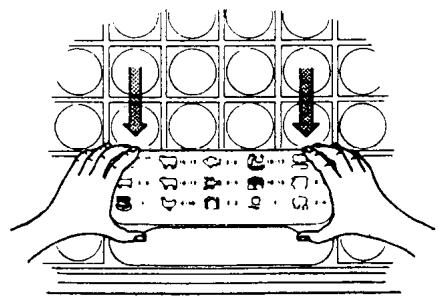

Lo schema che illustra le confezioni campione si può ottenere direttamente dal produttore.

INFORMAZIONI UTILI

• NOTA - La durata della conservazione degli alimenti, che deve essere rispettata, varia da specie a specie.
• Quando si tratta di alimenti surgelati commerciali, occorre sempre seguire le avvertenze del fabbricante.

SBRINAMENTO

Non si può evitare del tutto la formazione di ghiaccio all'interno del congelatore. La brina si forma a causa dell'umidità dell'aria e degli alimenti che viene attratta dalle superfici fredde della cella.

Non aprire inutilmente il coperchio e non lasciarlo aperto più del necessario.

Uno strato sottile di brina o di ghiaccio non compromette il funzionamento del congelatore. Ma quando lo strato di brina o di ghiaccio raggiunge uno spessore di 10-15 mm occorre sbrinare il congelatore.

Spegnere l'apparecchiatura staccando la spina alla presa di corrente.

Togliere gli alimenti e conservarli in luogo freddo o, avvolti in coperte, in scatole di cartone.

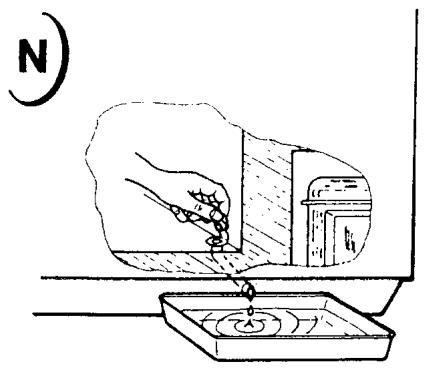

La brina può essere tolta per mezzo dell'apposito raschietto in plastica. Non impiegare mai coltelli o altri attrezzi affilati.

Per accelerare lo sbrinamento porre delle bacinelle con acqua calda sul fondo del congelatore e chiudere il coperchio.

Dopo breve riaprire il coperchio e rimuovere con cura il ghiaccio che si è staccato dalle pareti. L'acqua proveniente dal disgelo può essere raccolta in un recipiente come illustrato nella Fig. N.

Non accelerare lo sbrinamento con mezzi diversi da quelli suggeriti per evitare di danneggiare il congelatore.

PULIZIA

Lavare il congelatore internamente ed esternamente con acqua tiepida e detersivo non profumato.

Dopo l'asciugatura cospargere la guarnizione sul lato delle cerniere con talco non profumato.

Chiudere il coperchio ed inserire la spina.

Dopo 10-20 minuti rimettere gli alimenti nel congelatore.

QUANDO IL CONGELATORE RIMANE INUTILIZZATO

Staccare la spina dalla presa di corrente.

Togliere tutti gli alimenti dal congelatore.

Pulire accuratamente come sopra descritto.

Lasciare il coperchio aperto.

COSA FARE SE L'APPARECCHIO NON FUNZIONA IN MANIERA SODDISFACENTE

Prima di chiamare il tecnico, è bene controllare:

• che la spina sia correttamente inserita nella presa di corrente e l'interruttore dell'impianto elettrico sia aperto;
• che il fusibile sia integro;
• che non manchi la corrente;
• che la manopola del termostato si trovi sulla posizione corretta;
• che il coperchio sia accuratamente chiuso;
• che il congelatore non sia troppo vicino a fonti di calore;
• che non si sia formato uno strato troppo spesso di brina o ghiaccio.

Se il compressore fa ripetuti tentativi di avviamento senza risultato, spegnere il congelatore per circa 20 minuti e fare quindi un nuovo tentativo.

Dopo le verifiche di cui sopra, se la disfunzione dovesse permanere, non fare altri tentativi che potrebbero causare danni alle persone o peggiori disfunzioni: chiamare l'Assistenza Tecnica della Casa.

Toccando le pareti esterne del congelatore si noterà che sono calde. Nessun allarme: è una naturale conseguenza del processo di congelamento. Ciò inoltre previene la formazione di condensa, causa di ruggine.

NOTA: Non aprire il coperchio del congelatore in caso di mancanza di corrente.

ILLUMINAZIONE INTERNA

Se si deve sostituire la lampadina, togliere la protezione trasparente come indicato nella fig. M.

In caso di sostituzione, non usare una lampada di potenza superiore a 15 W. Togliere sempre la spina dalla presa di corrente prima di procedere alla sostituzione della lampada di illuminazione.

ACCESSORI

Alcuni modelli sono provvisti di cestelli e di serratura.

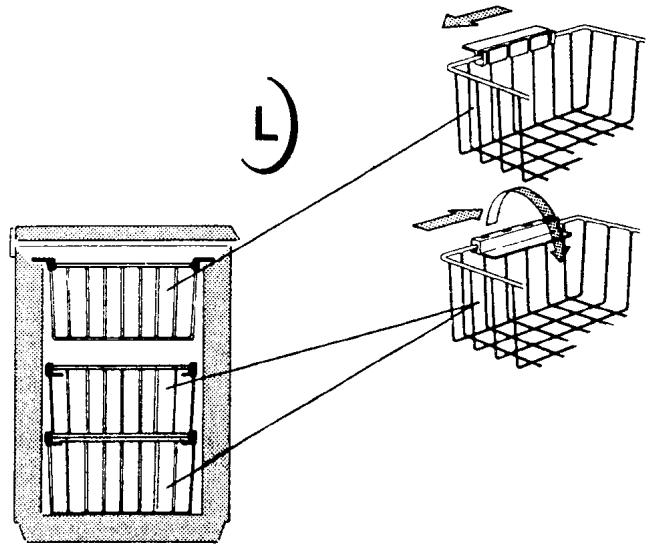

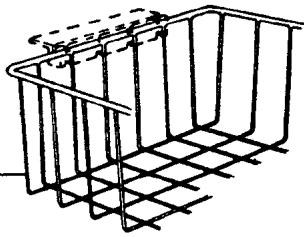

I cestelli, che servono per riporre i cibi già congelati, hanno impugnature che si possono impostare in due posizioni. Vedasi Fig. L.

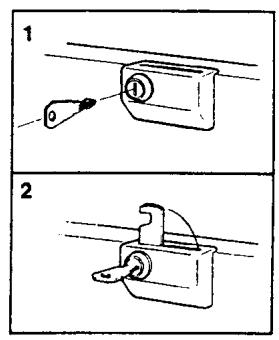

Il funzionamento della serratura è illustrato alla Fig. K.

AVVERTENZA

Anche quando non si impiega la serratura, la chiave deve essere sempre fuori dalla portata dei bambini.

GARANZIA

1 anno.

Ci riserviamo il diritto di apportare modifiche.

È molto importante che questo libretto di istruzioni venga conservato con l'apparecchiatura per consultazioni future.

In caso di vendita o di trasferimento della stessa ad altri utenti, accertarsi che il libretto accompagni sempre l'apparecchiatura per permettere al nuovo proprietario di informarsi sul funzionamento e sui relativi avvertimenti.

La stessa vale anche in caso di trasloco senza rimozione del prodotto perché in dotazione all'abitazione.

CONGELATORI ORIZZONTALI - AVVERTIMENTI

Questi avvertimenti vengono forniti nell'interesse della sicurezza; devono essere letti molto attentamente prima dell'installazione o dell'uso dell'apparecchiatura.

L'uso di questa apparecchiatura deve essere fatto da persone adulte. Non permettere ai bambini di manomettere i comandi o di giocare con il prodotto.

I lavori elettrici necessari per installare l'apparecchiatura devono essere eseguiti da un elettricista qualificato o da persona competente.

L'assistenza a questo prodotto deve essere effettuata da un Centro di Assistenza Zanussi autorizzato. Usare solo ricambi originali Zanussi.

È rischioso alterare o comunque modificare le caratteristiche del prodotto.

Fare attenzione che l'apparecchiatura non appoggi sul cavo di alimentazione.

Una volta congelati, gli alimenti non devono essere di nuovo portati a congelazione.

Seguire attentamente i consigli del fabbricante per la disposizione degli alimenti. Fare riferimento alle relative istruzioni.

In questo prodotto ci sono delle parti funzionanti che si riscaldano. Assicurarsi che ci sia una adeguata aerazione per evitare danni ai componenti ed una eventuale perdita degli alimenti. Vedere le istruzioni per l'installazione.

Prima della pulizia o della manutenzione spegnere l'apparecchiatura e staccare la spina alla presa di corrente.

Mettere in funzione l'apparecchiatura almeno due ore dopo l'installazione per permettere al gas refrigerante di scendere. Non porre nel congelatore bevande gassate perché creano pressione sul contenitore che potrebbe esplodere causando danni all'apparecchiatura.

Questa apparecchiatura è pesante, prestare attenzione nello spostarla.

Non cercare di riparare l'apparecchiatura da soli. Riparazioni effettuate da persone inesperte possono causare danni o una peggiore disfunzione.

Chiamare il Centro di Assistenza Zanussi più vicino ed usare ricambi originali.

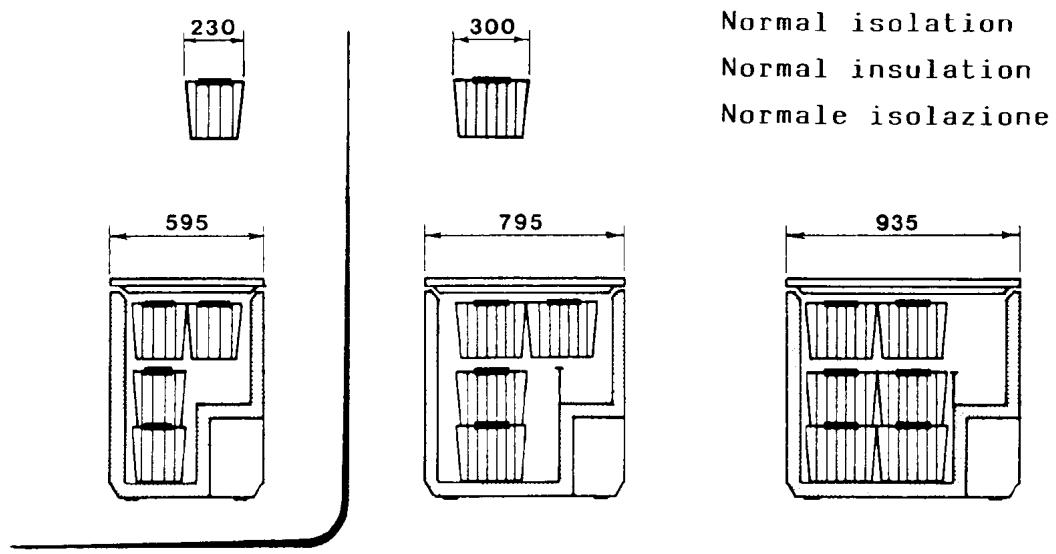

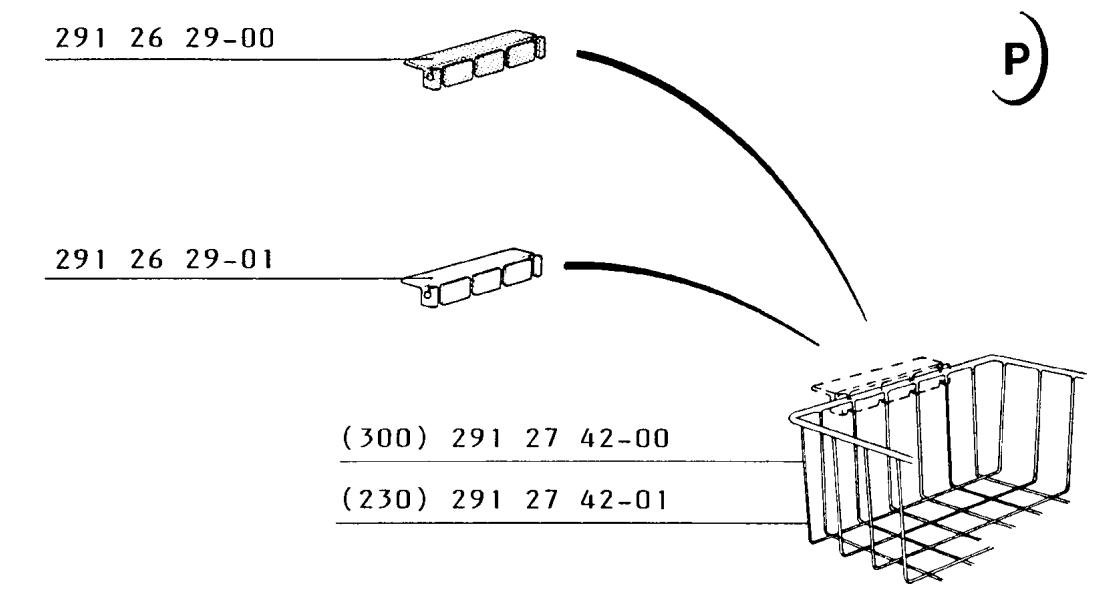

291 26 29-00

291 26 29-01

291 26 30-00

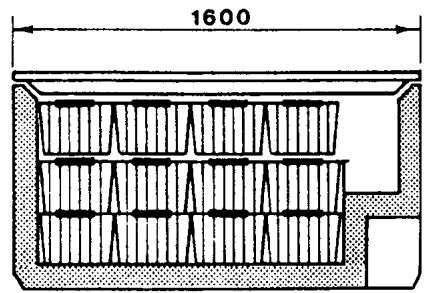

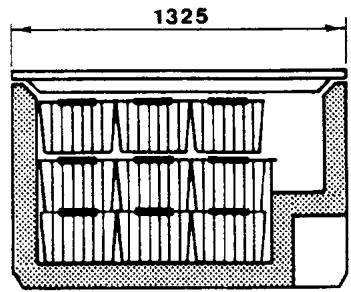

Isolamento extra

Isolamento extra

Isolamento extra
