MANUALE UTENTE DN-C635 DENON

ATTENZIONE: QUESTO APPARECCHIO E' DOTTATO DI DISPOSITIVO OTTICO CON RAGGIO LASER. L'uso IMPROPrio DELL'APPARECCHIO PUO' CAUSARE PERICOLOSE ESPOSIZIONI A RADIAZIONI!

SAFETY INSTRUCTIONS

DICHIARAZIONE DI CONFORMITA

Dichiariamo con piena responsabilità che questo prodotto, al quale la nostra dichiarazione si riferisce, è conforme alle seguenti normative:

EN60065, EN55013, EN55020, EN61000-3-2 e EN61000-3-3.

In conformità con le condizioni delle relettive 73/23/EEC, 89/336/EEC e 93/68/EEC.

QUESTO PRODOTTO E' CONFORME

AL D.M. 28/08/95 N. 548

• Usare compact disc che includono il marchic

I CD con forme particolari (CD a forma di cuore, CD ottogonali ecc.) non possono essere riprodotti su quello appearecchio.

L'apparechio si potrebbe danneggiare se sioca di farlo. Non utilizzate questi CD.

• Quest'unità pou visualizzare dei testi sul display durante la coproduzione di CD che contengono dei testi in inglese. Il disco CD con testi include il marchio molto qui a destra.

NOTA:

• Quest'unità è in grado di fornire una visualizzazione dei testi usando i seguenti tipi di caratteri. Altri tipi di caratteri causeranno la visualizzazione dell'indicazione".

• Alfabeto

ABCDEFGHIJKLMNOPRSTUULXYZ abcdefghjklmnporestutuxwyz

• Numeri

0123456789

• Simboli

1"非非” ^+ ）++-→；<=>？[羊]...13]-SPACE

Grazie per averere acquistato illettore CD/MP3 della DENON.

DENON è lieta di presentare, a tutti gli audiofili eagli amanti della musica, quello riproduktore di CD/MP3 avanzato; un'altra prova della ricerca spassionata della qualità di un suono eccezionale della DENON.

Le prestazioni di alta qualità e lafacilityd'uso garantiscono molte ore di ascolto eccezionale.

-INDICE-

1 Caratteristica 42
2 Nomenclatura e funzioni 42~44
3 Collegamenti. 44
4 Apertura e chiusura del porta dischi ed inserimento di un disco. 45
5 iproduzione CD normale. 45
6 Riproduzione CD avanzata. 46, 47
7 Riproduzione di file MP3. 47~49
8 II Compact Disc 49
9 Arresto memorizzato 49
10 Funzione espansa. 49, 50
11 Prima di spegnere la corrente 50
12 Funzioni ed operazioni de preselezione ....50-52
13 Localizzazione dei guasti 52
14 Specifiche 53

■ ACCESSORI

Controllate che le seguenti parti sono state incluse insieme all'unità principale:

① Manuale delle istruzioni. 1
② Cavi di connessione. 1

1 CARATTERISTICHE

Riproduzione programmata per 99 brani
■ Riproduzione del picco variabile ±12%
■ Riproduzione di CD-R/RW
Testo CD (CD TEXT)
■ Riproduzione MP3
Struttura montabile da 19 pollici (altezza 2 U)
Manopola per la selezione e la ricerca dei brani (facile selezione dei brani)

Modalità di esecuzione e modalità di termine

(1) Modalità di esecuzione

① Continua: viene eseguito l'intero disco.
② Semplice: viene eseguito un brano.

(2) Modalità di fine (Interrompi, Successivo, Segnale d'azione)

① Interrompi: interruzione al termine dell'esecuzione di un brano.
② Successivo: standby all'inizio del brano successivo al termine dell'esecuzione del brano corrente.
③ Segnale d'azione: al termine dell'esecuzione di un brano, alla standby all'inizio del brano.

Segnale d'azione automatico

Dopo che un disco è stato caricato, viene ricercato il segnale d'azione fino al punto in cui inizia l'audio. La ricerca del segnale d'azione viene eseguita per il punto in cui inizia l'audio anziché il punto in cui inizia il brano. Il livello nel quale l'audio viene rilevato prima più essere lo impostato tra -36 e -48 dB (3 passaggi).

Monitoraggio della fine

Se si preme il tasting END MON durante lo standby viene subito visualizzata in anteprima la fine del brano, assicurando così il "punto di fine" perfetto. Il punto in cui inizi zì monitoraggio è compreso in un'intervento di 5 e 35 secondi (7 passaggi) prima della fine del brano.

• Nel modo di riproduzione MP3, il tempo del monitor potrebbe non essere corretto.

■ Messaggio di termine (EOM)

Alla fine del brano, il display della durata lampeggia, fornendo all'operatorate un avviso visivo che il brano terminerà a breve. Il punto in cui il display inizia a lampeggiare può essere compreso in un intervallo da 0 a 60 secondi (7 passaggi) prima della fine del brano.

Display FL
Visualizzazione delle posizioni di riproduzione
Un display con grafico a barre indica i punti di riproduzione sul brano in esecuzione. I display del tempo trascorso e del tempo rimanente vengono alternati tramite il tasto TIME.
Terminali dei controlli esterni
Remoto parallelo (D-sub a 25 pin)
Remoto serial (D-sub a 9 pin)
■ Riproduzione continua
Riproduzione all'accensione del sintolettore

ATTENZIONE:

• Quando I'interruttore d'accensione si trovava nella modalità OFF, l'apparecchio rimane collegato al voltaggio della linea CA.
• Il DN-C635 funzioni è automaticamente quando illettore è montato con il pannello anteriore ento 10 gradi dal piano verticale. Se l'unità è troppo inclinato, i dischi possono non essere caricati oppure possono essere scarici in maniera errata.

2 NOMENCLATURA E FUNZIONI (fate riferimento alla pagina 3.)

(1) Pannello anteriore

1 Interruttore di accensione (POWER)

• La corrente si accende quando spostate il tasto alla posizione di spegnimento (■) alla posizione di accensione (■).
• La corrente si spegne quando spostate il tasting alla posizione di accensione ( ) alla posizione di spegnimento ( ).

2 Porta dischi

• Il disco va posizionato qui. Se premete il tasto di aperture/chiusura del porta dischi OPEN/CLOSE (▲) 3, si aprirà e si chiudere il porta dischi.

Quando caricate il CD, posizionate lo stesso in modo ben saldo nel porta dischi.

3 Tasto di aperture/chiusura del porta dischi (△ OPEN/CLOSE)

• Premete il tastingo per insertire o espellere il disco. Ad agli pressione del tastingo, il piatto porta dischir 2 si apree o si chiude .

4 Sensore del telecomando (REMOTE SENSOR)

• Sul telecomandoswana fili: rivolgetevi al vostro rivenditore o distributore locale.

⑤ Display

• Fate riferimento alla pagina 44 per ulteriori informazioni.

6 Tasti di PLAY (▶)

• Usate quello tasto per avviare la riproduzione.

Tasti di STOP (■)

• Premete quello tasto per fermare la riproduzione.

8 Tasto di PAUSE (II)

• Usate quello tasto per arrestare la riproduzione temporaneamente.

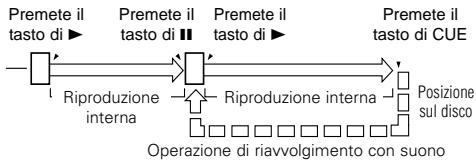

9 Tasto di ricerca della posizione precedente (CUE)

• Quando premete quello tasto durante la riproduzione, il pick-up ritorna alla posizione da cui è iniziata la riproduzione l'ultima volta, dopodiché viene impostata la modalità di pausa.
• Quando premete quello tasto durante la ricerca manuale, viene impostata la modalità di pausa in quella posizione.
• Quando premete quello tasto con il piatto porta dischi aperto, si chiude il piatto porta dischi e viene impostata la modalità di pausa.

10 Manopola di selezione (I_▲, ▷▶I)

• Girate la manopola in senso orario di uno scatto per spostarvi di un brano in avanti o nel senso antiorario per spostarvi di uno scatto all'indietro.
• Quando girate la manopola mantenendola premuta, uno scatto corrisponde a 10 brani.
• Nella modalità di presezione, usate nella manopola per impostare ed inserire le impostazioni di presezione.

11 Tasti di ricerca (▲▲, ▲▶)

• Questi tasti sono usati per cancellare le posizioni dove inizIERA la riproduzione.

13 Tasto PLAY MODE

• Premere quello tasto per passare alla modalità di esecuzione.

Taste END MON

• _Premere quello tasto in modalità standby per monitorare la fine del brano. (End Monitor)
• Nel modo di riproduzione MP3, il tempo del monitor potrebbe non essere corretto.

15 Tasto PITCH

• Premere quello tasto per alternare la velocità di esecuzione con il cursore passo. Il display a cristalli liquidi PITCH lampeggia.
• Quando il tasto viene premuto di nuovo, viene impostata la modalità passo predefinita e il display a cristalli liquidi PITCH si accende.
• Premere di nuovo il tasting per annullare la modalità di esecuzione passo e tornare alla velocità normale.

16 Cursore passo

• Utilizzato quello cursore per regolare la velocità di esecuzione. Scorrere verso l'alto per diminuire la velocità di esecuzione e essere il basso per aumentola.

Taste PROG. PLAY ON/OFF

• Se questo tasto viene premuto quando l'indicatore PROG è accesso, viene impostata la modalità di esecuzione della programmazione.
• Il tasto non funzione in modalità di esecuzione A-B.
• Il display a cristalli liquidi PROG. PLAY ON/OFF si illumina durante lo standby dell'esecuzione della programmazione e nelle modalità di esecuzione.
• Quando il tasto viene premuto durante lo standby dell'esecuzione della programmazione o in modalità di esecuzione, la modalità di esecuzione della programmazioneiene cancellata.

18 Tasto PROGRAM IN

• Premere quello tasto per impostare la modalità di ingresso della programmazione.
• Il tasto non funzione in modalità di esecuzione.
• L'indicatore PROG lampeggia in modalità di ingresso della programmazione.
• L'indicatore PROG si illumina quando viene impostata una programmazione.

19 Tasto di REPEAT

• Premete quello tasto per effettuare la riproduzione ripetuta.

20 Tasto di TIME

• Il display del tempo cambia ad agli pressione del tasting. ("REMAIN", "ELAPSED")

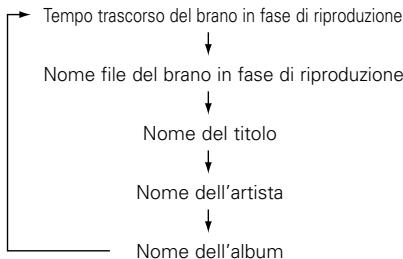

TastodTiTLE

• Alla pressione di quello tasto, le informazioni di testo (Titolo del disco, titolo del brano, cantante del disco o cantante del brano) sono visualizzate sul display.
• Quando premete il tasto nella modalità di arresto con un disco contentente un'etichetta ID3 MP3, viene visualizzato il nome del file. Quando premete quello tasto durante la riproduzione, il display cambia come segue.

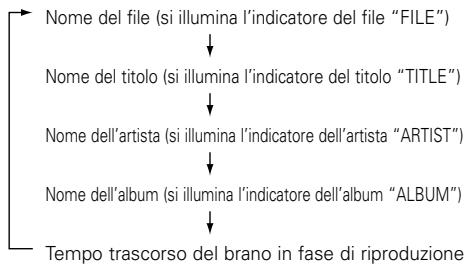

22 Nome della cartella (FOLDER)

• Quando inserte un disco contente dei file nel formato MP3 nella modalità di arresto, premete quello tasto, poi sera possibile usare la modalità di selezione della cartella.

Tastodi ripetizione A-B

• Usate quello tasto per riproduire una sezione impostata ripetutamente.
• Quando premete quello tasto una volta durante la riproduzione, la posizione viene impostata como il punto A e l'indicatore "A-B" lampeggia sul display.
• Quando premete il tasto nuovamente, la posizione viene impostata come il punto B e l'indicatore "A-B" smette di lampeggiare (rimane illuminato) e ha inizio la riproduzione ripetuta della sezione A-B.
• Quando premete il tasto nuovamente, la funzione di ripetizione A-B viene cancellata e l'unità ritorna alla modalità di riproduzione normale.

24 Presa delle cuffie

• Collegate le vosre cuffie a esta presa per un ascolto privato.

23 Controllo del livello delle cuffie (PHONES LEVEL)

• Usate quello controlo per regolare il livello di uscita delle cuffie.

(2) Pannello posteriore

1 Connettori di uscita bilanciata (BALANCED OUT)

• Queste sono uscite bilanciate attive che usano un collegamento di tipo XLR.
• Layout dei pin: 1. Comune / 2. Attivo / 3. Non attivo
• Connettore applicabile: Cannon XLR-3-31 o equivalente.

NOTA:

Non mettete in corto il pin attivo o disattivo con il pin comune.

Controlli LEVEL L/R

• Utilizzato questi controllingi per regolare il livello dei segnali audio dai connettori BALANCED OUT.

3 Prese di uscita non bilanziata del nastro/missaggio (UNBALANCED OUT)

• Questi sono gli ingressi non bilanciati che usano le prese tipo RCA.

Presa di uscita digitale (DIGITAL OUT])

• Questa è un'uscita coassiale impiega una presa di tipo RCA.
• Formato dei segnali: SPDIF o IEC-958 Tipo II.

5 Porta di controllo seriale

• Questo è il connettore seriale del telecomando.
• Connettore applicabile: D-Sub a 9 pin (maschio)
• Velocità baud: 9600 bps
• Layout dei pin

RS-232C

Pin No.	Nome del segnale	I / O
1	GND	-
6	NC	-
2	TxD	O
7	NC	-
3	RxD	I
8	NC	-
4	NC	-
9	NC	-
5	S. GROUND	-

RS-422A

Pin No.	Nome del segnale	I / O
1	GND	-
6	NC	-
2	TxD (RETURN)	O
7	TxD	O
3	RxD	I
8	RxD (RETURN)	I
4	NC	-
9	NC	-
5	S. GROUND	-

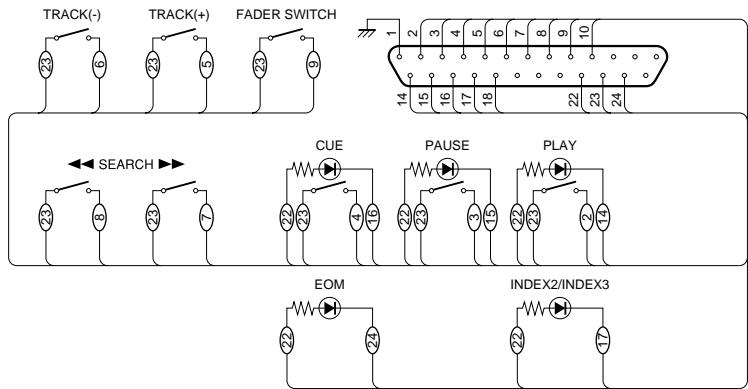

6 Porta parallela del telecomando

• Questo è un connettore parallelo del telecomando.
• Connettore applicabile: D-Sub a 25 pin (maschio)
• Layout del segnale di connessione

Il pin della registrazione di uscita presente specifiche del collettore IC (Imax. 20 mA, Vmax. 3,3V), ma la corrente massima alimentata è 80 mA, quindi'utilizzare con un carico di corrente totale di 80 mA o inferiore.

7 Prese di controllo sincronizzati esterni (EXT. SYNC)

• Collegate queste prese per una registrazione sincronizzata.

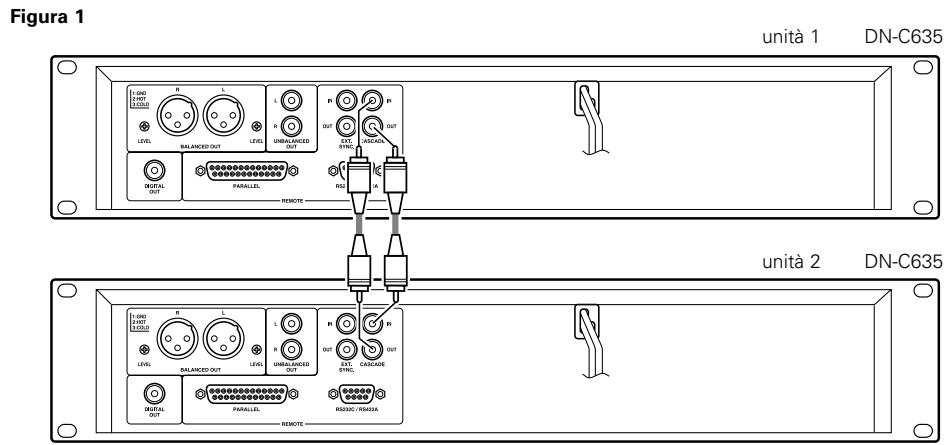

3 Prese di controllo dell'operazione continua (CASCADE)

• Collegate queste prese per un'operazione continua in più unità.

• Quando la modalità continua è impostata su "ON", il segnale d'avvio viene emesso da但这a presa di uscita dopo il termine dell'operazione. (Funzione di preselezione)

(3) Display

1 Indicatore di trasporto del CD

2 Parte di visualizzazione della modalità

FILE :Si illumina quando è visualizzato il nome del file MP3.

FOLDER :Si illumina nella modalità di selezione cartella.

TITLE :Si illumina quando è visualizzato il titolo nell'etichetta ID3 MP3 o il testo CD.

MP3 :Si illumina quando inserte un disco contententi file del formato MP3.

PROG :Si illumina nella modalità del programma.

REPEAT, 1 : Si illumina nella modalità di ripetizione.

CASCADE :Si illumina nella modalità continua. (Funzione di preselezione)

ALBUM :Si illumina quando il nome dell'album appeare nell'etichetta ID3 MP3.

ARTIST :Si illumina quando appeare il nome dell'artista nell'etichetta ID3 MP3.

③ Display della tonalità del CD

4 Display della posizione di riproduzione

• Indica la posizione corrente all'interno della durata di riproduzione totale del brano.
• Nel modo di riproduzione MP3, potrebbe non visualizzare correttamente.

5 Calendario musicale con 20 brani

• Nella modalità di riproduzione simpliche lampeggia solo il brano selezionato.
• Nella modalità di riproduzione continua lampeggiano tutti i brani, dal primo all'sultimo.
• I numero dei brani sono visualizzati sino al brano 20. Il brano 21 e i successivi non vengono visualizzati.
• MP3 non appeare sullo schermo.

Display multiplo

• Visualizza il numero del brano del CD, il tempo di riproduzione del CD, varie informazioni sull'operazione, messaggi di testo, ecc.

7 Indicatore della modalità del tempo ELAPSED: Si illumina quando è visualizzato i tempo trascorso.

REMAIN: Si illumina quando è visualizzato il tempo rimanente.

Indicatore del telecomando a raggi infrarossi

9 Inditori del mode di riproduzione

• "SINGLE" si illumina quando nel modo di riproduzione di un brano singolo.
• "CONT." si illumina quando nel modo di riproduzione continuato.

3 COLLEGAMENTI

Lasciate che l'interoistema sia spento (incluso il DN-C635) prima di aver completato tutti i collegamenti tra il DN-C635 e gli altri componenti.

Precauzioni sui collegamenti

• Prima di procedere con i collegamenti o lo scollegamento dei cavi e dei fili d'alimentazione, assicuratevi di spegnere tutti i componenti delsystema.
• Assicuratevi che tutti i cavi siano collegati correttamente alle prese di sinistra (L) e di destra (R).
• Inserite le spine completamente nei terminali.
• Collegate le prese di uscita CD alle prese di ingresso CD o AUX dell'amplificatore.

Collegamento del telecomando

La potenza nominale del connettore REMOTO a 22 pin (TALLY POWER SUPPLY) è di massimo 3,3 V, 80 mA. Evitare correnti superiori alla potenza nominale.

Precazioni per l'installazione

• Se posizionate il DN-C635 vicino ad un amplificatore, un sintonizzatore o altri componenti, si più generare del rumore (ronzio indotto) o del battito (specialmente durante la riscezione AM o FM). In tal caso, separate il DN-C635 dagli altri componenti o cambiate la sua posizione.

NOTA:

• Usate quest'unità con un orientamento orizzontale.

Quando usate l'unità con il pannello anteriore rivolto versus l'alto (e l'unità si trovava nella posizione verticale) o quando il pannello anteriore è in una posizione inclinata, l'unità non funzioni è correttamente.

4 APERTURA E CHIUSURA DEL PORTA DISCHI ED INSERTIMENTO DI UN DISCO

Aperture e chiusura del porta dischi

*Quest'operazione funziona solo quando è accesa la corrente.

1. Premete l'interruttore di accensione ① per accendere la corrente.
2. Premete il tasting di OPEN/CLOSE 3.

Inserimento di un disco

• Assicuratevi che sia completenesse aperto il porta dischi.
• Tenete il disco per i bordi e posizionateo sul piatto porta dischi. (Non toccate la superficie contente i segnali, cioè il latero lucido.)
• Quando usate dischi dal diametro 12 cm, assicuratvei che il bordo esterno corrisponda alla circonferenza della guida del vassoio e quando usate CD singoli (dal diametro 8 cm), fate corrispondere il bordo esterno con la circonferenza della guida interna del piatto.
• Premete il tasting di OPEN/CLOSE per chiudere il porta dischi.
• Quando è aperto il porta dischi ed è stato inserito un disco, poteteanche premere il tasto di PLAY (▶) 6 per chiudere il porta dischi. (Se premete il tasto di PLAY (▶) la riproduzione inizierà immediatamente dopo aver letto i contentuti del disco.)

PRECAUZIONE:

• Se rimanete intrappolato con il dito nel porta dischi quandoesso si chiude,premete il tasto di OPEN/CLOSE.
• Non posizionate oggetti estranei sul piatto porta dischi e non inserte mai più di un disco per volta sul piatto. Altrimenti si possono verificare dei malfunzionamenti.
• Non premete manually il piatto porta dischi quando la corrente è spenta, altrimenti si possono verificare dei malfunzionamenti e danni allettore CD.
• Questolettore in grade di riproduire i dischi CD-R/RW, ma solo se sono finalizzati. Osservate che illettorepuo non essere in grade di riproduire alcuni dischi CD-R/RW finalizzati, a seconda della qualita della registrazione.

■ Messaggi

I messaggi possono apparire sul display durante l'utilizzo del DN-C635. Qui sotto viene spiegato il significato di questi messaggi.

Messaggio	Significato
No Disc	Non è stato inserto nessun disco, il disco è illegibile o il disco è stato inserto sottosopr.
TOC Error	Le informazioni sul disco non sono state lette correttamente.
Invalid CD	Il disco è un CD-ROM che non contiene file MP3.
Tray Error	Il porta dischi non si aprso o chiude correttamente.

5 RIPRODUZIONE CD NORMALE

(1) Avvio della riproduzione

1. Premete l'interruttore di accensione ① per accendere la corrente.
2. Inserite il disco da riproduire.
3. Effettuate le presezioni secondo l'obiettivo di utilizzo. (Fate riferimento alla pagina 50.)
4. Selezionate la modalità di termine della riproduzione. (Funzione di preselezione)

Finish stop :

La modalità di arresto viene impostata al termine della riproduzione (le funzioni servoassistite si spengono).

Finish next :

La modalità di attesa viene impostata all'inizio del brano successivo al termine della riproduzione.

• Dop la riproduzione dell'ultimo brano, viene impostata la modalità di attesa all'inizio del primo brano.

Finish recue :

Al termine della riproduzione, viene impostata la modalità di attesa nella posizione in cui è stata avviata la riproduzione.

• Per impostare la modalità di attesa nel punto in cui iniziiza il suono. (Funzione di preselezione) Impostate il livello "C Det".
  Dopo aver selezionato un brano, la posizione alla quale inizia il suono viene localizzata quando si ritorna all'inizio di un brano e la modalità di attesa viene impostata in quel punto.
• Premete il tasting PLAY MODE 16 per selezionare il modo di riproduzione.

SINGLE: (Modalità di riproduzione di un unico brano) Viene impostata la modalità di arresto dopo la riproduzione del brano specificato.

CONT.: (Modalità di riproduzione continua)

Viene impostata la modalità di arresto dopo la riproduzione dell'ultimo brano.

1. Premete il tasting di PLAY () 6

(2) Pausa della riproduzione in un qualunque punto

(Pausa)

Potete arrestare la riproduzione temporaneamente e poi continuare la riproduzione dallo stesso punto nel brano.

1. Premete il tasting di PAUSE (II) 3 durante la riproduzione.
2. Per continuare la riproduzione, premete il tasto di PLAY () 6 nuovamente.

(3) Ritorno alla posizione in cui è iniziata la riproduzione

(Ritorno all'inizio del brano)

Quando premete il tasto di ricerca della posizione precedente (CUE) 4 durante la modalità di riproduzione e il pick-up ritornera alla posizione in cui è iniziata la riproduzione, dopodiché viene impostata la modalità di pausa.

(4) Arresto della riproduzione

1. Premete il tasto di STOP (■) 7

Sleep mode (funzioni preimpostate)

• Il modo sleep viene impostato se non viene effettuata alcuna operazione per il tempo impostato nei modi di attesa, pausa o ricerca manuale.

Nel modo sleep, se il tasto PLAY viene premuto, la coproduzione verrà avviata dall'inizio del brano con il quale il modo sleep è stato impostato. Se il tasto CUE viene premuto, si troverà nella posizione di attesa per l'inizio del brano, per il quale il brano nel modo sleep, era stato impostato.

6 RIPRODUZIONE CD AVANZATA

(1) Avanzamento al brano successivo durante la riproduzione

(Ricerca automatica)

1. Girate la manopola di selezione (▶▶I) 10 in senso orario durante la riproduzione.

2. Il pick-up avanza all'inizio del brano successivo e la riproduzione continua.

Se premete il tasto più volte, il pick-up avanza del numero di brani corrispondente.

(2) Ritorno all'inizio del brano in fase di riproduzione durante la riproduzione

(Ricerca automatica)

1. Girate la manopola di selezione (1) in senso antiorario durante la riproduzione.

2. Il pick-up ritorna all'inizio del brano in fase di riproduzione e continua la riproduzione.

Se promete il tasto più volte, il pick-up ritorna del numero di brani corrispondente.

(3) Ricerca rapida con suono

(Ricerca manuale)

• Usate esta funzione per ricercare un punto desiderato rapidamente all'interno di un brano nella direzione in avanti o all'indietro.
• Rilasciate il tasto di ricerca (← o →) 11 12 quando è stato raggiunto il punto desiderato. Poi continua la riproduzione normale.
• Quando premete un taste di ricerca (▲ o ▲) 11

12 nella modalità di pausa e rilasciate il tasto, viene impostata la modalità di pausa in quel punto, con la riproduzione del suono.

Ricerca manuale in avanti

1. Premete il tasting di ricerca in avanti (▶▶) 12 durante la riproduzione.
2. Viene accelerata la riproduzione del brano.

Ricerca manuale all'indietro

1. Premete il tasto di ricerca all'indietro (▲) 13 durante la riproduzione.
2. Viene accelerata la riproduzione inversa del brano.

(4) Riproduzione ripetuta ad un dato intervallo

(Ripetizione semplice dei brani)

1. Impostate la modalità di riproduzione sulla modalità di riproduzione semplice.
2. Premete il tasto di REPEAT 19.
3. Si illuminano gli indicatori "REPEAT 1" sul display e viene impostato il modo di ripetizione di un brano.
4. Usate il manopola di selezione (I e) per selezionare il brano da riproduire ripetutamente.
5. Premete il tasto di PLAY () 6
6. Ha inizio la riproduzione.
7. Al terme del brano selezionato, lo stesso viene riprodotto nuovamente dall'inizio.
8. Poteteancheimpostareilmode di ripetizione di unbrano premendo itastodirePEAT19durante la riproduzione. Vieneripetutamente riprodotto il brano corrente.
9. Per cancellare il modo di ripetizione di un brano, premete ripeturamente il tasto di 9靼 a quando non si sare spento l'indicatore "REPEAT 1".

(Ripetizione di tutti i brani)

1. Impostate la modalità di riproduzione sulla modalità di riproduzione continua.

2. Premete il tastingi DEPEAT 19

3. Si illuminaro gli indicatori "REPEAT" sul display è viene impostato il modo di ripetizione di tutti i brani.

4. Premete il tasto di PLAY () 6

5. Viene riproduotto ripeturamente il disco currente.

6. Poteteancheimpostareilmododiripetizionedidunbrano premendo itasto di REPEAT19durante la riproduzione.
7. Se premete il tasto di REPEAT 19 durante la riproduzione programmata, i brani vengono riprodotti ripetutamente nell'ordine programmato.
8. Per cancellare il modo di ripetizione di tutti i brani, premete ripeturamente il tasto di REPEAT 19 sino a quando non si sare spento l'indicatore "REPEAT".

(5) Riproduzione ripetuta della sezione impostata

(Ripetizione A-B)

1. Premete il tasto A-B 23 durante la riproduzione, nel punto in cui desiderate iniziare la riproduzione ripetuta (punto A).

2. Lampeggia l'indicatore "A-B" sul display.

3. Premete il tasto A-B ② nuovamente nel punto in cui desiderate terminare la riproduzione ripetuta (punto B).

L'indicatore "A-B" smette di lampegliare (rimane illuminato) e ha inizio la riproduzione ripetuta della sezione A-B.
- Se non è stato impostato il punto B, la fine del brano corrente viene impostata come punto B nella modalità semplice e la fine del disco viene impostata come punto B nella modalità "continua".

1. Per cancellare la riproduzione ripetuta A-B, premete nuovamente il tasto A-B

NOTA:

• Impostate i punti A e B ad una distanza di almeno 1 secondo l'uno dall'alto.

(6) Riproduzione di brani specifici nell'ordine specifico

(Riproduzione programmata)

• Con esta funzione, potete scegliere qualsiasi dei brani sul disco e programmare i brani per la riproduzione in qualunque ordine.
• Potete programmare fino a 99 brani.

■ Inserimento della programmazione

1. Premere il tasto PROGRAM IN 18
   L'indicatore "PROG" si illumina e "--Select?" viene visualizzato sul display.

2. Ruotare la manopola di selezione 10 per scegliere il brano.

3. Premere la manopola di selezione 10 per inserire il brano.

Per insere il brano successivo, premere di nuovo la manopola di selezione 10.
- Ripetere i passaggi 2 e 3 per programmare i brani nell'ordine desiderato.

1. Premere il tasto PROGRAM IN 16 per uscire alla modalità di inserimento della programmazione.
   L'indicatore "PROG" si illumina e viene immessa la modalità normale.

■ Cambio di programmazioni

1. Premere il tasto PROGRAM IN 18 per impostare la modalità di cambio della programmazione.
   L'indicatore "PROG" si illumina.

2. Ruotare la manopola di selezione 10 per selezionare la fase di programmazione.

3. Premere la manopola di selezione 10 da modificare.
4. Ruotare la manopola di selezione 10 per cancellare il brano.
5. Premere la manopola di selezione 10 per inserire il brano.

Per cancellare il nuovo brano, premere di nuovo la manopola di selezione 10.
- Ripetere i passaggi 2, 3, 4 e 5 perambiare i brani.

1. Premere il tasto PROGRAM IN 16 per uscire alla modalità di modifica della programmazione.

■ Inserimento della programmazione

1. Premere il tasto PROGRAM IN 8 per impostare la modalità dichio della programmazione.
   L'indicatore "PROG" si illumina.

2. Ruotare la manopola di selezione 10 per selezionare la posizione in cui insere un brano.

3. Premere il tasto SEARCH (▶▶) 12 per impostare la modalità di inserimento della programmazione.

4. Ruotare la manopola di selezione 10 per inserire un brano.

5. Premere la manopola di selezione 10 per inserire il brano.

6. Il brano che corrisponde a tale numero viene inserto nel programma prima del brano al passaggio 2.

7. Per inserire altri brani, premere di nuovo la manopola di selezione 10.

8. Ripetere i passaggi 2, 3, 4 e 5 per insere i brani.

9. Premere il tasto PROGRAM IN 16 per uscire alla modalità di modifica della programmazione.

■ Eliminazione della programmazione

1. Premere il tasto PROGRAM IN 18 per impostare la modalità dichio in della programmazione.
   L'indicatore "PROG" si illumina.

2. Ruotare la manopola di selezione 10 per selezionare la posizione in cui eliminare il brano.

3. Premere il tasting SEARCH (▲) 11 per eliminare il brano.
4. Ripetere passaggi 2 e 3 per eliminare altri brani.
5. Premere il tasto PROGRAM IN 16 per uscire alla modalità di modifica della programmazione.

Esecuzione delle programmazioni

1. Premere il tasto PROG.PROLAY per impostare la modalità di esecuzione della programmazione.

2. Il display a cristalli liquidi della modalità di esecuzione si accende.

3. Viene ricercato il primo brano nella programmazione e viene impostata la modalità di standby.

4. Premere il tasto PLAY () 6

5. Viene avviata la riproduzione della programmazione.

Cancellazione del programma

1. Il programma vieneanche cancellato quando premete il tasto di OPEN/CLOSE 3.

Programmi di presezione

• Potete programmare I programmi nella memoria di presezione. Quando inserte un disco per il quale avete preselezionato un programma, viene impostato automaticamente il modo di riproduzione programmata.
• Potete memorizzare I programmi di fino a tre dischi.
• Seguite le istruzioni fornite nella sezione "Programmazione" per inserire il programma.
• Seguite le struizioni fornite nella sezione "(2) Procedure di preselezione" per impostareil modo di preselezione. (Vedi a paglia 51.)
• Girate la manopola di selezione 10 per selezionare "B2:Pr91" (o "B3:Pr92" o "B4:Pr93").

4. Premete la manopola di selezione 10.

• Cambia come segue il display dei caratteri: [Prima del cambio] [Dopo il cambio]

$$ \Pr \text {g} 1 \quad O F F \quad \Rightarrow \quad \Pr \text {g} 1 \quad O N $$

$$ \Pr \cdot 9 2 \quad O F F \quad \Rightarrow \quad \Pr \cdot 9 2 \quad O N $$

$$ \Pr \text {g 3} \quad O F F \quad \Rightarrow \quad \Pr \text {g 3} \quad O N $$

5. Premete il tasto di STOP (■) 7.

• Viene cancellato il modo di impostazione delle preseilezione e l'unità ritorna al modo normale.

• Per coproduire un disco preselezionato: Inserite il disco per cui è stato preselezionato un programma.

• Premete il tasto di PLAY () 6

NOTA:

• La programmazione non è possible con il porta dischi aperto.

(7) Riproduzione ad una tonalità diversa

(PITCH)

1. Premere il tasto PITCH 15

• Il display a cristalli liquidi passo lampeggia.
• La velocità di esecuzione diminuisce quando il cursore passo viene spostato verso l'alto e aumenta quando viene spostato verso il basso.

2. Premere di nuovo il tasting PITCH 15.

• Il display a cristalli liquidi passo si accende.
• La velocità di esecuzione impostata con il cursore passo viene mantenuta. In quello stato, la velocità di esecuzione non cambiaanche se il cursore passo viene spostato.
• Quando la modalità di riproduzione viene preimpostata in modalità di preimpostazione, viene configurata la stessa velocità di riproduzione.

3. Premere di nuovo il tasto PITCH 5 per tornare alla velocità normale.

• Il display a cristalli liquidi passo viene disattivato.

NOTA:

• Cambiarlo la velocità di riproduzione, cambiaanche la freuenza di campionamento del segnale di uscita digitale, quando potrebbe nonessere possibile ricevere i segnali digitali.

7 RIPRODUZIONE DI FILE MP3

Ci sono molti siti in Internet da cui potete scaricare file musicali nel formato MP3. Questi file possono essere scaricati seguito le struzioni fornite nel situ per essere memorizzati in dischi CD-R/RW che poi possono essere riprodotti nel DN-C635.

La musica su CD musicali venduti sul mercati più essere convertita in file MP3 in un computer usando i programmi di codificazione MP3. Quando è stato fatto quello, i dati sono ridotti a circa 1/10 del formato originale. Questi dati MP3 possono essere memorizzati su un disco CD-R/RW, consentendoviosi la creazione di un CD-R/RW singolo da 12 cm contenente 10 volte circa più musica rispetto ad un convenzionale CD musica, cioè un centinaio di brani o più (*)

• Questo è un valore approssimativa dei file MP3 di brani che durano 5 minuti circa e che vengono convertiti alla velocità bit standard (128 kbps) e memorizzati su un CD-R/RW con una capacité di 650 MB.
• Le registrazioni che fate servono per l'uso personale e non vanno usate in maniere che violano il diritto di copyright giusto le leggi vigenti.
• MP3 potrebbe richiedere del tempo per lagettura.
• A seconda delle condizioni del disco, potrebbe non riproduire in maniera corretta.

NOTE :

• Il DN-C635 éCompatible con "MPEG-1 Audio Layer-3", "MPEG-2 Audio Layer-3" e "MPEG-2.5 Audio Layer 3". Non é compatible con gli standard MP1 e MP2.

FREQUENZA DI CAMPIONATURA

MPEG 1	48 kHz	44.1 kHz	32 kHz
MPEG 2	24 kHz	22.05 kHz	16 kHz
MPEG 2.5	12 kHz	11.03 kHz	8 kHz

• Quando scrivete i file MP3 su un disco CD-R/RW, impostate il tipo del programma di scrittura su „ISO9660 level 1“ o „ISO9660 level 2“, „Joliet“ o „Romeo“. I file MP3 scritti in altri formati possono non essere riprodotti correttamente. Con alcuni programmi di scrittura, non è possible registrare nel tipo “ISO9660”. Usate un programma di scrittura del tipo “ISO9660”.
• In genere, più è alta la velocità bit del file MP3, più alla sare la qualità sonora. Con il modello DN-C635 si raccomanda di usare i file MP3 scritti con una velocità bit di 128 kbps o piu.
• Il programma di scrittura può essere uscata in un'allegato.
  Assicuratevi di dare ai file MP3, l'estensione ".MP3". Non è possible riproduire file con un'estensione diversa da quella ".MP3" o ricerca estensione. (Nei computer Macintosh, i file MP3 posso sono essere riprodotti aggiuungendo l'estensione ".MP3" dopo il nome del file composto di un massimo di 8 lettere maiuscole e/o numeri per registrarli sui dischi CD-R/RW.)

• Per proteggere il diritto di copyright, i segnali digitali non vengono emessi durante l riproduzione dei file MP3.

• Potete riproduire un massimo di 255 cartelle nel DN-C635. Non è possible riproduire cartelle con più di 8 strati. Il numero massimo dei file è 999. Se ci sono 1000 file, solo i primi 999 verranno riprodotti.(I file diversi da quello con l'estensione ".MP3" non verranno contati.)

• Nel DN-C635, il nome della cartella e il nome del file posso sono essere visualizzati come titoli. Le lettere in maiuscola e/o numero e " (sottolineature) scorrono. (Comunque, è possibile visualizzato massimo 31 caratteri.) Inoltre, i nomi di cartella o file che uso altre significoli non verranno visualizzati correttamente.
• Il DN-C635 èCompatible con l'etichetta ID3 (versione 1.*, versione 2.0).
• Puo non essere possibile riproduire alcuni dischi CD-R/RW per via di polvere, graffiti o le proprietà del disco.
  Non fissate etichette o nastro adesivo sull'etichetta o sul lato dei segnali dei dischi CD o CD-R/RW. La colla cui fosire sulla superficie del disco, causandoosi I'inceppamento del disco all'interno dell'apparecchio.
• Il DN-C635 è compatibile con sessioni multiple. Solo CD musicali possono essere riprodotti se la prima sessione è un CD musicae ed è possible riproduire solo file MP3 se la prima sessione è composta da file MP3.
• DN-C635 è compatiblee con le liste di riproduzione. (.m3u di WINAMP Form) (funzioni preimpostate)

NOTE:

• Con alcuni programmi di scrittura, potrebbe non riproduire in maniera corretta. In quello caso, impostate su "PLst=OFF".
• La riproduzione della lista potrebbe necessitate di tempo per lagettura.
• Il numero massimo di liste di riproduzione èanchesi 255. Se ci dovessero essere più di 255liste di riproduzione, solo le prime 255 vengono riprodotte.

(1) Riproduzione di cartelle o file

1. Inserite un disco contente dei file MP3.

2. [Per selezionare una cartella]

① Premete il tasto della cartella (FOLDER) 22 per far illuminare I'indicatore della cartella "FOLDER".
② Girate la manopola di selezione 10 per selezionare la cartella da ascoltare.

Scorre il nome della cartella sul display.

③ Quando premete i tasto di ricerca della posizione precedente (CUE) 9, è possible selezionare i file nella cartella.
- Seguite la procedura descritta sotto "Selezione di un file".

[Selezione di un file]

① Premete il tasting del titolo (TITLE) nella modalità di arresto per far l'illuminare l'indicatore del file "FILE".
* Questa operazione è necessaria solamente quando l'indicatore cartella "FOLDER" si accende.
② Girate la manopola di selezione 10 per selezionare il file da ascoltare.
- Scorre il nome del file sul display.

1. Premete il tasto di PLAY () 6
2. Quando premete il tasto del tempo (TIME) 20 durante la riproduzione, si spegne l'indicatore della cartella "FOLDER" e del file "FILE" e il numero del brano trascorso appeare sul display.

^ 念 Il display cambia come segue ad agli pressione del tasto del titolo (TITLE) 24 durante la riproduzione:

(2) Riproduzione programmata di cartelle o file

Usate esta funzione per selezionare certi brani sul disco e programmare i brani per la riproduzione in unarto ordine.

Potete programmare un massimo di 99 file e cartelle. (I programmi possono essere includere sua file e cartelle.)

■ Programmazione

1. Premere il tasto PROGRAM IN 18.

L'indicatore "PROG" si illumina e "--Select?" viene visualizzato sul display.

1. [Selezione di una cartella]

① Premete il tasting della cartella (FOLDER) 22 per far illuminare l'indicatore della cartella "FOLDER".
② Ruotare la manopola di selezione 10 per scegliere una cartella.
③ Premere la manopola di selezione 10 per inserire una cartella.

[Selezione dei file]

① Premete il tasto del titolo (TITLE) ② per far illuminare Iindicatore del file "FILE".
* Questa operazione è necessaria solamente quando l'indicatore cartella "FOLDER" si accende.
② Ruotare la manopola di selezione 10 per scegliere il file.
③ Premere a manopola di selezione 10 per inserire il file.

1. Per inserire la cartella o il file successivo, premere di nuovo la manopola di selezione 10.
2. Ripetere i passaggi 1, 2 e 3 per programmazione la cartella o il file nell'ordine desiderato.
3. Premere il tasto PROGRAM IN 16 per uscire alla modalità di inserimento della programmazione.
   L'indicatore "PROG" si illumina e viene immessa la modalità normale.

Modifica della programmazione

1. Premere il tasto PROGRAM IN 18 per impostare la modalità dichio della programmazione.
   L'indicatore "PROG" si illumina.

2. Ruotare la manopola di selezione 10 per selezionare la fase di programmazione.

3. Premere la manopola di selezione 10 da modificare.
4. Ruotare la manopola di selezione 10 per cancellare la cartella o il file (seguire la procedura riportata in "Per selezionare una cartella" o "Per selezionare un file").
5. Premere la manopola di selezione 10 per inserire la cartella o il file.

Perambiare la cartella o il file successivo, premere di nuovo la manopola di selezione 19.
- Ripetere i passaggi 2, 3, 4 e 5 perambiare la cartella o il file.

1. Premere il tasto PROGRAM IN 18 per uscire alla modalità di modifica della programmazione.

■ Inserimento della programmazione

1. Premere il tasto PROGRAM IN 16 per impostare la modalità di cambio della programmazione.
   L'indicatore "PROG" si illumina.

2. Ruotare la manopola di selezione 10 per selezionare la posizione nella quale insertire una cartella o un file.

3. Premere il tasto SEARCH (▶▶) 12 per impostare la modalità di inserimento della programmazione.

4. Ruotare la manopola di selezione 10 per inserire la cartella o il file (seguire la procedura riportata in "Per selezionare una cartella" o "Per selezionare un file").

5. Premere la manopola di selezione 10 per inserire la cartella o il file.

6. La cartella o il file corrispondenti a tale numero verrà inserito nella programmazione prima della cartella o del file al passaggio 2.

7. Per inserire autres cartelle o file, premere di nuovo la manopola di selezione 10.

8. Ripetere i passaggi 2, 3, 4 e 5 per insere i brani.

9. Premere il tasto PROGRAM IN 18 per uscire alla modalità di modifica della programmazione.

Eliminazione della programmazione

1. Premere il tasto PROGRAM IN 16 per impostare la modalità di cambio della programmazione.
   L'indicatore "PROG" si illumina.

2. Ruotare la manopola di selezione 10 per selezionare la posizione nella quale eliminare la cartella o il file.

3. Premere il tasting SEARCH (▲) 11 per eliminare la cartella o il file.

4. Ripetere i passaggi 2 e 3 per eliminare altre cartelle o file.

5. Premere il tasto PROGRAM IN 18 per uscire alla modalità di modifica della programmazione.

Esecuzione delle programmazioni

1. Premere il tasto PROG. PLAY 17 per impostare la modalità di esecuzione della programmazione.
2. Il display a cristalli liquidi della modalità di esecuzione della programmazione è acceso.

3. Viene ricercato il primo file nella programmazione e viene impostata la modalità di standby.

4. Premere il tasto PLAY () 6

5. Viene avviata la riproduzione della programmazione.

NOTA:

• La programmazione non è possible con il porta dischi aperto.

Programmi di presezione

• Potete programmare I programmi nella memoria di presezione. Quando inserte un disco per il quale avete preselezionato un programma, viene impostato automaticamente il modo di riproduzione programmata.

• Potete memorizzare I programmi di fino a tre dischi.

• Seguite le istruzioni fornite nella sezione "Programmazione" per inserire il programma.

• Seguite le struzioni fornite nella sezione "(2) Procedure di preselezione" per impostareil modo di preselezione. (Vedi a paglia 51.)

• Girate la manopola di selezione 10 per selezionare "02:Pr91" (o "03:Pr92" o "04:Pr93").

• Premete la manopola di selezione 10

• Cambia come segue il display dei caratteri: [Prima del cambio] [Dopo il cambio]

Pr91 OFF Pr91 ON

1. Premete il tasting di STOP (■) 7

2. Viene cancellato il modo di impostazione delle preselezione e l'unità ritorna al modo normale.

3. Per coproduire un disco preselezionato: Inserite il disco per cui è stato preselezionato un programma.
4. Premete il tasto di PLAY () 6

(3) iproduzione ripetuta

Ripetizione di tutti i brani in 1 cartella

1. Impostate la modalità di riproduzione sulla modalità di riproduzione semplice.

2. Premete il tasting della cartella (FOLDER) 22 nella modalità di arresto.

3. Si illumina l'indicatore della cartella "FOLDER".

4. Girate la manopola di selezione 10 per selezionare la cartella da ascoltare.

5. Scorre il nome della cartella sul display.

6. Premete il tastingi REPEAT 19

7. Si illuminano gli indicatori "REPEAT 1" sul display e viene impostato il modo di ripetizione di un brano.

8. Premete il tasto di PLAY () 6

9. La riproduzione inizia dal primo brano nella cartella selezionata.

10. Dopo la riproduzione dell'ultimo brano nella cartella selezionata, la riproduzione riprende dall'inizio del primo brano nella cartella selezionata ed i brani vengono ripetuti.

11. Quando premete il tasto del tempo (TIME) 20 durante la riproduzione, appeare sul display il numero del brano e il tempo trascorso del brano. (L'indicatore della cartella "FOLDER" non si spegne.)

Ripetizione di tutti i brani

1. Impostate la modalità di riproduzione sulla modalità di riproduzione continua.

2. Premete il tasting del titolo (TITLE) nella modalità di arresto per far l'illuminare l'indicatore del file "FILE".

3. Premete il tasto di REPEAT 19

4. Si illuminano gli indicatori "REPEAT" sul display e viene impostato il modo di ripetizione di tutti i brani.

5. Premete il tasto di PLAY () 6
6. Il disco viene riproduotto ripeturamente.
7. Dopo la riproduzione dell'ultimo brano sul disco, la riproduzione continua dall'inizio del brano successivo.

Ripetizione semplice dei brani

1. Impostate la modalità di riproduzione sulla modalità di riproduzione semplice.

2. Premete il tasting di REPEAT 19

3. Si illuminano gli indicatori "REPEAT 1" sul display e viene impostato il modo di ripetizione di un brano.

4. Girate la manopola di selezione 10 per selezionare il file da ascoltare.

5. Scorre il nome del file sul display.

6. Premete il tasto di PLAY () 6

7. Ha inizio la riproduzione.

8. Al terme del brano selezionato, lo stesso viene riprodotto nuovamente dall'inizio.
9. Poteteancheimpostare ilmode di ripetizione di unbrano premendo itastodo REPEAT 19 durante la riproduzione. Vieneripetutamente riprodotto ilbrano corrente.
10. Per cancellare il modo di ripetizione di un brano, premete ripeturamente il tasto di ⑨ fino a quando non si sare spento l'indicatore "REPEAT".

8IL COMPACT DISC

Precauzioni sul maneggio dei compact disc

• Evitate impronte digitali, olio o polvere sulla superficie del compact disc. Se la superficie contente i segnali fosse sporca, strofinatela con un panno soffice ed asciutto. Strofinate il disco con un movimento circolare, partendo dal centro verso i bordi.
• Non usate acqua, benzina, solventi, spray per dischi, prodotti chimici contro l'elettricità statica o panni di silicone trattati per pulire i dischi.
• Fate sempre attenzione quando maneggiate i dischi per prevenire di danneggiare la superficie, specialmente quando rimovete un disco alla custodia oppure reinserite loesso.
  Non piegate i compact disc.
  Non esponete i compact disc al calore.
  Non allargate il foro centrale del disco.
  Non scrivete sul disco e non fissate delle etichette sullo stesso.
• La condensa si forma sulla superficie del disco seiene portato in una stanza riscaldata da un'area fredda, ad esempio dall'esterno durante l'interno. Aspettate che scompare la condensa. Non asciugate mai i compact disco con l'asciugacapelli, ecc.

Precauzioni sulla conservazione

• Dopo la riproduzione del disco, riponetelo nella custodia.
• Tenete i dischi nelle custodie quando devono essere riprodotti. Questo serve per proteggere i dischi contro la polvere e la sporcizia edanche per prolungare la loro durata di servizio.
  Non custodite i dischi nei seguenti luoghi:

1) Luoghi dove saranno esposti alla luce diretta del sole per un periodo prolongato.
2) Luoghi dove saranno soggetti all'accumulo della polvere o ad un alto tasso di umidità.

3) Luoghi dove saranno esposti ad alte

temperature, ad esempio vicino ad un termosifone.

9 RIPRODUZIONE ALL'ACCENSIONE DEL SINTOLETTORE

La riproduzione inizia automaticamente quando accendete la corrente.

• La funzione di riproduzione all'accensione può essere impostata con la "FUNZIONE ED OPERAZIONI DI PRESELEZZIONE" (vedi alla pagina 50).

10 FUNZIONE ESPANSA

Potete usare più unità del modello DN-C635 o autres prodotti DENON (DN-780R, ecc.) per un tempo più lungo di riproduzione, per la registrazione simultanea ed autres funzioni.

OPERAZIONE CONTINUA (OPERAZIONE CONTINUA MOLTEPLICE)

• Fate riferimento alla figura 1 su come collegare il componente.
• Usate un singolo cavo RCA per collegare le prese di uscita di operazione continua (CASCADE OUT) con le prese di ingresso di operazione continua (CASCADE IN).
• Quando sono collegate le prime e le ultime unità come è indicato nella figura 1, la riproduzione è effettuata continuamente.
• Se le prime e le ultime unità non sono collegate, l'opération si fermera all'ultima unità.

Riproduzione continua

1. Impostate la modalità continua di tutte le unità su Casuale=attivata "Cas=ON". (Funzione di preselezione)

2. Premete il tasting di PLAY () 6 nell'unità 1. Ha inizio al riproduzione.

3. La coproduzione nell'unità 1 termina e inizia nell'unità 2.

4. La riproduzione si arrresta quando premete il tasto d'arresto dell'unità in fase di riproduzione.

Registrazione sincronizzata esterna

La registrazione sincronizzata può essere usata quando usate il DN-C635 in combinazione con un altro prodotto della DENON (DN-780R, ecc.).

Quando premete il tasto di riproduzione dellettore CD, viene emesso un segnale sincronizzato per l'avvio da la presa di sincronizzazione esterna (EXT. SYNC). Quando premete i tasti di STOP dellettore CD, viene emesso un segnale sincronizzato per l'arresto alla presa di sincronizzazione (EXT. SYNC).

• Fate riferimento alla figura 2 per ulteri informazioni su come collegare il componente.
• Usate un cavo RCA singolo per collegare le prese di uscita della sincerzonizzazione esterna (EXT. SYNC. OUT) con le prese di ingresso della sincerzonizzazione esterna (EXT. SYNC IN).
• Impostate su "OFF" i sensori del telecomando a raggi infrarossi di tutte le unità quando usate esta funzione. Inoltre, impostate gli stessi codici di controllo a distance per tutte le unità. (Fate riferimento alla sezione "FUNZIONI ED OPERAZIONI DI PRESELEZZIONE" (Vedi alla pagna 50).)

Se non vengono fatto queste impostazioni, si possono verificare dei malfunzionamenti.

1. Inserite il CD nel DN-C635. Inserite delle cassette vergine in tutte le piastre.
2. Impostate la modalità di inversionione e ilsystema Dolby NR in tutte le piastre.
3. Regolate il livello di registrazione doppia del DN-780R. (Interruttore principale/asservito nella posizione di spegnimento (OFF).
4. Premete il tasto per la registrazione doppia di DN-780R.
5. Premete il tasting di PLAY (▶) 6 del DN-C635. Ha inizio la registrazione in tutte le piastre.

NOTA:

• Usate nastri della stessa durata (lunghezza) se possibile.

• Premete il tasting di STOP (1) ⑦ di una delle unità. Le unità entrano nella modalità di arresto.

Figura 2

11 PRIMA DI SPEGNERE LA CORRENTE

Quando avete terminato l'uso dellettore CD, assicuratevi che il pietto porta dischi è stato chiuso con il tasto di apertura/chiusura (▲ OPEN/CLOSE), prima di spegnere la corrente.

ATTENZIONE:

• Non chiudete il piatto porta dischi con la forza quando è spenta la corrente, altrimenti cui danneggiare l'unità durante il trasporto.

12 FUNZIONI ED OPERAZIONI DI PRESELEZIONE

(1) Lista delle funzioni di presezione

• Le funzioni possono essere preselezionate usando i tasti sul pannello anteriore. Queste preselezioni sono memorizzate in una memoria permanente, per cui non vengono cancellate nemmeno quando spegnete la corrente.
• Potete preselezionare le funzioni indicate nella tabella qui sotto. Impostate le funzioni secondo lo scopo di utilizzo per ottenere una riproduzione di alta qualità in modo efficiente.
• Una delle funzioni di presezione può essere usata per visualizzare informazioni su quest'unità (versione con microprocessor).

Tipo di funzione di preselezione	Descrizione	Impostato in fabbrica	No.
Tipo di preselezione	Selezione del tipo di preselezione	Preset Type 1	1
Modalità di termine	Impostazione dell'operazione quando termina la riproduzione.	Finish Next	2
Modalità di accensione	Impostazione dell'operazione quando si accende la corrente.	Power On Stop	3
Ricerca automatica della posizione precedente	Impostazione se far eseguire o no la ricerca automatica della posizione precedente e il livello audio all'accensione.	CueDet. -48dB	4
Arresto automatico	Impostazione se fermare le funzioni servoassistite automaticamente o meno.	Sleep 30 min	5
Programma 1	Impostazione se riproduire o meno il programma 1.	Program 1 OFF	6
Programma 2	Impostazione se riproduire o meno il programma 2.	Program 2 OFF	7
Programma 3	Impostazione se riproduire o meno il programma 3.	Program 3 OFF	8
Monitoraggio della fine	Impostazione dell'utilizzo della funzione di monitoraggio della fine dei brani e della configurazione della durata del monitoraggio.	End Mon. 10 s	9
E.O.M.	Impostazione se visualizzare l'EOM o meno e di visualizzare l'impostazione del tempo.	E.O.M. 10 s	10
Attesa del brano successivo	Impostazione se impostare o meno il modo di attesa al brano successivo quando premete il tasto di ricerca della posizione precedente (CUE) durante la riproduzione.	Next Stb. OFF	11
Riserva del brano successivo	Impostazione dell'operazione quando girate la manopola di selezione durante la riproduzione.	Reserve. OFF	12
Velocità di riproduzione	Impostazione standard della velocità di riproduzione.	Normal Speed	13
Avvio ritardato	Impostazione della durata dell'avvio ritardato.	Delay OFF	14
Bloccaggio pannello	Sezione se abilitare o meno i tasti sul pannello.	Panel OFF	15
Bloccaggio della riproduzione	Selezione se far bloccare o meno gli interrupturi sul pannello durante la riproduzione.	Play Lock OFF	16
Blocco rimozione	Selezione del blocco della rimozione durante la riproduzione.	Eject OFF	17
Modalità del tempo	Impostazione della modalità del tempo all'accensione della corrente.	Time REMAIN	18
Visualizzazione pose	Selezione se visualizzare o meno le pose.	FR Disp ON	19
Visualizzazione del testo	Selezione della visualizzazione del tempo o del testo.	Text OFF	20
Remoto parallelo	Selezione se accettare o meno i segnali paralleli dal telecomando.	Remote ENA	21
Remoto parallelo	Selezione dell'uscita della registratione in standby.	ST. Tally ON	22
Remoto parallelo	Impostazioni del segnale di uscita di registratione del controlled esterno.	INDEX 2 Tally	23
Remoto parallelo	Selezione della modalità di inizio del fader.	Fader Pause	24
Telecomando serialie	Impostazione del telecomando serialie (D-Sub a 9 pin)	RS 232C	25
Modalità di riproduzione	Impostazione della modalità di riproduzione quando la corrente è spenta.	Play SINGLE	26
Continua	Selezione se emettere o meno il segnale continuo.	Cascade OFF	27
Cavo RC	Impostazione del cavo RC.	RC DENON	28
Telecomando IR	Impostazione del sensore del telecomando a raggi infrarossi.	IR OFF	29
Stereo/Mono	Selezione della riproduzione monofonetica.	Stereo	30
Riproduzione della lista (MP3)	Impostazione per la riproduzione o la mancata riproduzione di una lista.	Play List OFF	31
Azeramento delle preselezioni	Impostazione per azzerare i valori preselezionati e ripristinare i valori iniziali.	Ini. Preset	32
Informazioni impostate	Visualizzazione della versione del microprocessor.	Ver. **** (* = numero)	33

(2) Procedura di presezione

1 Premete il tasto di STOP (■) 7 per circa 2 secondi nelle trova nel modo di arresto.
2 Girate la manopola di selezione 10 e selezionate la voce preselezionata.
3 Premete la manopola di selezione 10 per cancellare l'impostazione.
4 La modalità di preselezione viene cancellata quando premete il tasto di STOP (■) 7. L'impostazione viene indica sul display.

(3) Descrizione dettagliata delle funzioni di preselezione

(^* = impostazione iniziale)

1) "Preset Type (*)" (Tre gruppi (tipi) diversi di preselezioni sono essere essere ed usate per vari motivi.)

*01:P No=1 : Imposta il tipo 1 della presezione.
01:P No=2 : Imposta il tipo 2 della presezione.
01:P No=3 : Imposta il tipo 3 della presezione

02:Fin=Stop : La modalità di arresto viene impostata al termine della riproduzione.

*02:Fin=Next : La modalità di attesa viene impostata al brano successivo al termine della riproduzione.

02:Fin=Rcue : La modalità di attesa viene impostata nella posizione di inizio riproduzione al termine della riproduzione.

3) "Power On (****)"

*03:P On=Stb : La modalità di attesa viene impostata ad un brano specifico dopo lalettura TOC.
03:P On=Ply : La riproduzione inizia nella modalità di ripetizione di tutti i brani dopo lalettura TOC.
03:P On=Stp : La modalità di arresto viene impostata dopo lagettura TOC.

4) "CueDet. Level" (CD)

04:CDet=- : Imposta il livello di rivelazione audio per la ricerca. (-48 / -42 / -36)

04:CDet=OFF : La posizione di avvio del suono non è ricercata.

05:Sleep= : Spegne automaticamente le funzioni servoassistite se non premete nessun tasto per ** minuti nella modalità di pausa, attesa o ricerca manuale. (1 / 2 / 5 / 10 / 15 / 30)
05:Slp=OFF : Non spegne automaticamente le funzioni servoassistite.

06:Prg 1 : Memorizza i contentuti del programma 1 quando è attivato. (I disattivato (OFF))

07:Prg 2 : Memorizza i contenuti del programma 2 quando è attivato. (Impostazione iniziale - disattivato (OFF))

08:Prg 3 : Memorizza i contenuti del programma 3 quando è attivato. (Impostazione iniziale - disattivato (OFF))

9) "End Mon (**s"

09:EndM () s : Impostare la durata del monitoraggio della fine. (5/10/15/20/25/30/35)
09:EndM OFF : Non utilizzato la funzione di monitoraggio della fine.

10) "EOM Time"

10:EOM = ^*s : Imposta il tempo EOM. (0 / 5 / 10 / 15 / 20 / 30 / 60)
10:EOM=OFF : Non viene usata la funzione EOM.

11) "Next Standby"

*11:NSTb=OFF

11:NSTb=ON

: Ritorna alla posizione di inizio della riproduzione e alla modalità di attesa quando premete il tasto di ricerca della posizione precedente (CUE) durante la riproduzione.
: Attesa all'inizio del brano successivo quando premete il tasto di ricerca della posizione precedente (CUE) durante la riproduzione.

: Il brano specificato viene ricercato immediatamente quando girate la manopola di selezione durante la riproduzione.

12:Rsv=ON

: Il brano da ricercare viene programmato après la riproduzione del brano corrente quando girate la manopola di selezione durante la riproduzione.

CD Pitch"

*13:Pit=Norm

: Riproduzione a velocità normale.

13:Pit = + / - ^*

: Riproduzione a velocità variazibile. ±(0.2/0.4/0.6/0.8/1.0/1.2/1.4/1.6/1.8/2.0/2.2/2.4/2.6/2.8/3.0), 0Fix

Delay OFF (***ms)"

14:Dly=OFF (*ms): Impostare la durata dell'avvio ritardato dopo l'opération di avvio dell'esecuzione. (OFF/100 m/200 m/300 m)

Panel Lock ON/OFF"

*15:Pane=OFF

: Abilita l'opération di tutti i tasti sul pannello anteriore.
: Inibite l'operazione di tutti I tasti sul pannello diversi da quelli usati per la presezione ed il tasting di aperture/chiusura. (OPEN/CLOSE)

16) "Play Lock"

19:Play=ON : Inibite tutte le operazioni diverse da quale dei tasti II, TIME, PLAY MODE, FOLDER e TITLE durante la riproduzione.

*16:Play=OFF : Abilita tutte le funzioni durante la riproduzione.

17) "Eject Lock ON/OFF"

17:Ejec=ON

*17:Ejec=OFF

: Il tasting OPEN/CLOSE è bloccato durante la riproduzione.

: Il tasting OPEN/CLOSE non è bloccato durante la riproduzione.

18) "Time Mode"

18:Time ELA

*18:Time=REM

: La visualizzazione del tempo è il tempo trascorso all'accensione della corrente.

: La visualizzazione del tempo è il tempo rimanente all'accensione della corrente.

19) "Frame Display"

*19:Frm=ON

19:Frm=OFF

Visualizza le pose sul display durante la riproduzione.

: Non visualità le pose sul display durante la riproduzione. (Le pose sono visualizzate durante la ricerca manuale, la modalità di attesa, pausa e monitoraggio finale.)

20) "Text Display"

*20:Text=OFF

20:Text=ON

: Visualizzazione la modalità del tempo impostato all'accensione della corrente.

: Visualizza la modalità del testo selezionata all'accensione della corrente.

: Abilita l'ingresso dei segnali di controllo verso il connettore parallelo del telecomando.

: Inibisce I' ingresso dei segnali di controllo versus il connettore parallelo del telecomando.

: Uscita della registrazione in standby dal connettore remoto parallelo.

: Non fare uscire la riproduzione in standby dal connettore remoto parallelo.

23) "Index Tally"

*23:IndexTly2

23:IndxTly3

: Uscita del segnale di registrazione indices 2 al pin remoto (17).

: Uscita del segnale di registrazione indice 3 al pin remoto (17).

(24) "Fader Start"

*24:F=Pause

: Avvia la riproduzione quando i pin del fader del telecomando (9-10) sono messi in corto circuito e la riproduzione pausa quando sono aperti i pin.

: Avvia la riproduzione quando i pin del fader del telecomando (9-10) sono messi in corto circuito e la riproduzione continua quando sono aperti i pin.

25) "Serial Remote"

*25:RS=232C

25:RS=422A

: La modalità di riproduzione è continua quando la corrente è accesa.

: La modalità di riproduzione è rapplice quando la corrente è accesa.

: Emette il segnale continuo (l'operazione continua è possibile)

*27:Cas=OFF

: Non emette il segnale continuo.

28) "IR Code"

*28:RC=DENON : Rceive i codici Denon. (E possibile utilizzato i tasti OPEN/CLOSE, PLAY, PAUSE, STOP, I ▲ ▼, ▲ ▼ I, ▲ ▼, ▲ ▼, TIME, REPEAT e A-B.)

28:RC=RC5 : E' possible ricevere i codici RC-5. (E possible utilizes Zare i tasti OPEN/CLOSE, PLAY, PAUSE, STOP, 144, 144, 144, 144, REPEAT e A-B.)

29) "IR Remote"

29:IR=ON

*29:IR=OFF

: Accetta I segnali infrarossi dal telecomando.

: Non accetta i segnali infrarossi dal telecomando.

30) "Stereo (Mono)"

30:Stereo

30:Mono

: Emissione dei segnali stereo L e R dal connettore di uscita.

: Emissione di segnali misti L e R dal connettore di uscita.

31) "Play List"

*31:PLst=OFF

31:PList=ON

: La lista di riproduzione non viene riprodotta.

: L'MP3iene riproduotto a seconda della lista di riproduzione.

32) "Preset Clear (Ini. Preset)"

32:Init?

: Azzera le preselezioni (impostate ai valori di fabbrica iniziali).

33) "Ver = xxxx"

Visualizza la versione del microprocessor ("xxxx" è un numero.)

13 LOCALIZZAZIONE DEI GUASTI

Assicuratevi dei seguenti puniti prima di far riparare l'unità:

1. Sono corretti tutti i collegamenti?
2. Tutti i componenti del systema sono adoperati correttamente, in conformità con il manuale delle istruzioni?
3. Tutti gli altoparanti e l'amplificatore/ricevitore funzionano correttamente?
   Se la piastra non funzione correttamente, controllate il sintomo nella lista qui sotto. Se il sintomo non è descritto nella lista di controllo, rivolgetevi al loro rivenditore DENON.

Problema	Causa	Soluizione
Non si après/chiuse il piatto porta dischi.	Non è accesso l'interruttore di accensione.	Accendete l'interruttore di accensione
L'indicazioneWhen a disc is loaded, "TOC Error" o "No Disc"visualizzata all'insertimento di un disco.	Il disco non è stato inserito correttamente.	Reinserite il disco
Quando premete il tasto di PLAY (▶) non ha inizio la riproduzione.	Il disco è sporco o graffiato.	Pulite il disco.
Non viene riprodotto il suono oppure il suono è distorto.	Il cavo d'uscita non è stato collegato correttamente.Non è appropriata la regolazione dell'amplificatore.	Collegate il cavo d'uscita correttamente.Regolate l'amplificatore nuovamente.
Non viene riprodotta una sezione specifica del disco.	Il disco è sporco o graffiato.	Pulite il disco.
Non funziona la riproduzione programmata.	L'operazione della riproduzione programmata non è stata eseguita correttamente.	Riavviiate la riproduzione programmata.

14 SPECIFICHE

Canali audio : 2 canali stereo

Quantizzazione : 16 bit lineare

Frequenza di campionatura : 44,1 kHz alla tonalità normale

Rapporto di sovracampionatura : Ottuplo

Risposta di frequenza : Da 5 a 20.000 Hz

Distorsione armonica totale : 0,004 % (In modalità “CD Pitch = 0Fix” della funzione predefinita)

Rapporto segnale/rumore: 104 dB (In modalità "CD Pitch = 0Fix" della funizione predefinita)

Gamma dinamica : 100 dB (In modalità “CD Pitch = 0Fix” della funzione predefinita)

Separazione dei canali : 90 dB (In modalità "CD Pitch = 0Fix" della funzione predefinita)

Uscita non bilanciatat : Presa RCA

Livello di uscita : 2,0 V per dischi da 0 dB

Impedenza del carico : 10 kΩ / kOhm o più

Uscita bilanciata : 3 pin XLR

Livello di uscita (stereo) : + 18 dBu per dischi da 0 dB

Impedenza del carico: 600Ω/Ohm

Regolazione dell'intervallo: +22 dBu a -20 dBu

Uscita digitale : Spinotto RCA

Formato segnale : SPDIF o IEC-958 Type II

Controllo della tonalità variabile: ±12% max.

Precisione della ricerca delle pose: 1/75 secondo

Dischi : Compact Disc standard (da 12 cm e da 8 cm)

Terecomando : D-Sub a 9 pin (porta seriale)

Sensore di controllo a distanza

D-Sub a 25 pin (parallela)

Uscita delle cuffie : Stereo

Linea di uscita : 7 mW o più

Impedenza del carico : 33 Ω / Ohm o più

Alimentazione : 120 V CA +10 %, 60 Hz (per i modelli destinatiagli Us e al Canada)

230 V CA +10 %, 50 Hz (per i modelli destinati all'Europa e al Regno Unito)

Consumo corrente : 15 W

Installazione : Installabile in un mobile da 19 pollici (2U)

Peso : 4,7 kg

• Le specifiche ed il design sono soggetti a modifiche alla preavviso.

INTRODUCCION

(Fate riferimento alla pagna 3.)

(1) Panel frontal

7 Conectores de Control Sincronizzato Exerno (EXT. SYNC.)

Upprepande for alla spar i en mapp
