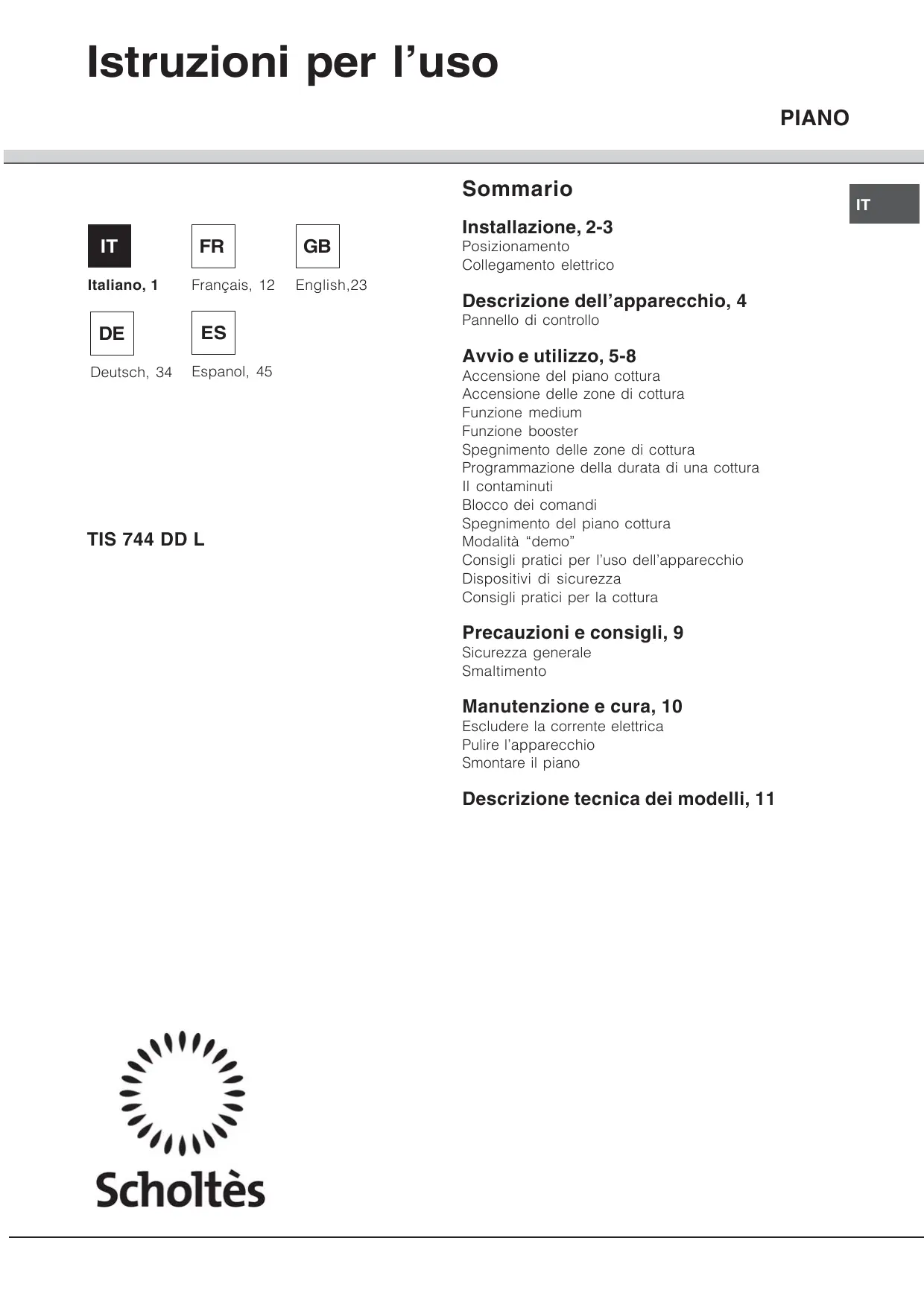

MANUALE UTENTE TIS 744 DD L SCHOLTES

Collegamento elettrico

Descrizione dell'apparecchio, 4

Pannello di controllo

Avvio eutilizzato,5-8

Accensione del piano cottura

Accensione delle zone di cottura

Funzione medium

Funzione booster

Spegnimento delle zone di cottura

Programmazione della durata di una cottura

II contaminuti

Blocco dei comandi

Spegnimento del piano cottura

Modalità "demo"

Consigli pratici per l'uso dell'apparecchio

Dispositivi di sicurezza

Consigli pratici per la cottura

Precauzioni e consigli, 9

Sicurezza generale

Smaltimento

Manutenzione e cura, 10

Escludere la corrente elettrica

Pulire l'apparecchio

Smontare il piano

Descrizione tecnica dei modelli, 11

Scholtès

IT

! è importante conservare quello libero per poterlo consultare in agli giorni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi averimenti.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

!Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).
! L'installazione va effettuata secondo questo istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.

Incasso

Per garantire un buon funzionamento dell'apparecchio è necessario che il mobile abbia le caratteristiche adatte:

• il piano d'appoggio deve essere di materiale resistente al calore, a una temperatura di circa 100^ ;
• se si desidera installare il piano cottura sopra unorno, quellouve essere provvisto di un sistema di raffreddamento a ventilazione forzata;
• evitare di installare il piano cottura sopra una lavastoviglia: all'occorrezza frapporre un elemento di separazione a tenutaagna fra i due appearechi;
• a seconda del piano cottura che si desidera installare (vedi figure), il vano del mobile deve avere le seguenti dimensioni:

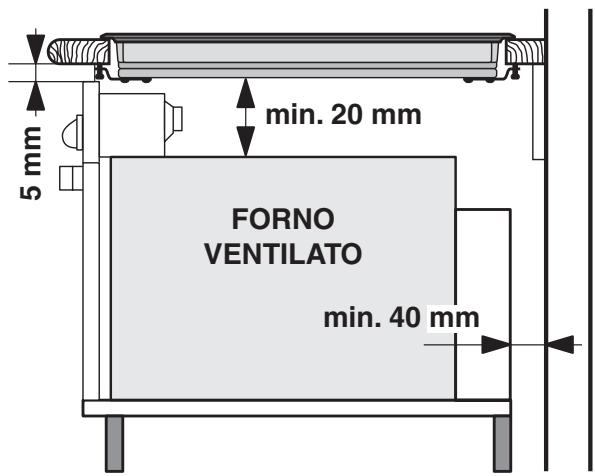

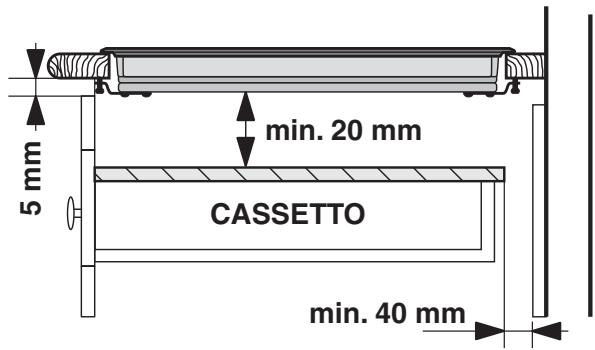

Aerazione

Per consentire un'adeguata aerazione e per evitare il surriscaldamento delle superfici attorno all'apparecchio, il piano cottura delve essere posizionato:

• a una distanza minima di 40 mm alla parete retrostante o da qualsiasi altra superficie verticale;
• in modo da Maintainere una distance minima di 20 mm fra il vano per l'incasso e il mobile sottostante.
• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso.

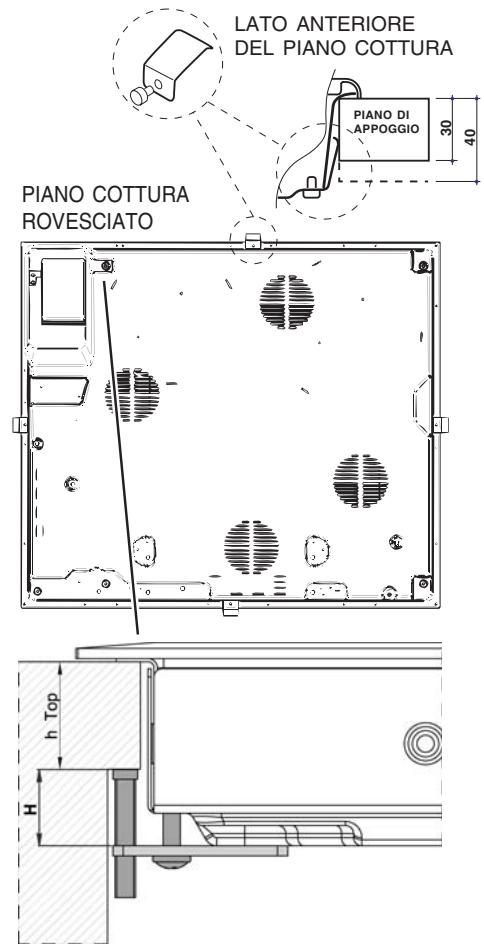

Fissaggio

L'installazione dell'apparecchio deve essere effettuata su un piano d'appoggio perfettamente piano.

Le eventuali deformazioni provocate da un errato fissaggio potrebbero alterare le caratteristiche e le prestazioni del piano cottura.

La lunghezza della vite di regolazione dei ganci di fissaggio va impostata prima del loro montaggio, in base allo spessore del piano d'appoggio:

spessore di 30mm :vite 23mm
- spessore di 40 mm: vite 13 mm.

Per il fissaggio agire come segue:

1. Con le viti corte alla punta, avvitare le 4 molle di centraggio nei fori posti al centro di anni lato del piano;

2. insere il piano cottura nel vano del mobile, centrarlo ed esercitare una adeguata pressione sull'intero perimetro affinché il piano di cottura aderisca bene al piano d'appoggio.

3. per i piani con profili laterali: dopo aver inserto il piano cottura nel mobile, insere i 4 ganci di fissaggio (ognuno con il suo perno) sul perimetro inferiore del piano cottura, avvitandoli con le viti lunghe con punta finché il vetro non aderisce al piano d'appoggio.

! è indispensable che le viti delle molle di centraggio rimangano accessibili.
! In conformità alle norme di sicurezza, una volta incassato l'apparecchio, non debbono essere possibili eventuali contatti con le parti elettriche.
! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte sulla aiuto di quale utensile.

Collegamento elettrico

! L'allacciamento elettrico del piano cottura e quello di un eventuale forno da incasso devono essere realizzativi separatamente, sia per ragioni di sicurezza elettrica sua per facilitare le operazioni di estrazione del forno.

Collegamento monofase

Il piano è dotato di cavo di alimentazione più collegato e predisistosto per il collegamento monofase. Effettuare l'allaccio dei fili in accordo con la tabella e i disegni che seguono:

Tensione tipo e frequenza rete	Cavo elettrico	Collegamento fili
220-240V 1+N ~ 50 Hz	N L	½: giallo/verde N: i 2 fili blu insieme L: marrone insieme al nero

Altri tipi di collegamento

Se l'impiano elettrico corrisponde a una delle seguenti caratteristiche:

Tensione tipo e frequenza di rete

• 400V - 2+N ~ 50 Hz
• 220-240V 3 ~ 50 Hz
• 400V 3 - N ~ 50 Hz
• 400V - 2+2N ~ 50 Hz

Separare i cavi ed effettuare il collegamento dei fili in accordo con la tabella e i disegni che seguono:

Tensione tipo e frequenza rete	Cavo elettrico	Collegamento fili
400V - 2+N ~ 50 Hz	N L1 L2	½: giallo/verde; N: i 2 fili blu insieme L1: nero L2: marrone
220-240V 3 ~ 50 Hz
400V 3-N ~ 50 Hz
400V - 2+2N ~ 50 Hz	N1 N2 L1 L2	½: giallo/verde; N1: blu N2: blu L1: nero L2: marrone

Allaccimento del cavo di alimentazione alla rete

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima fra i contatti di 3 mm.

! L'installatore è responsable del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allciamento accertarsi che:

• la presa abbia la messa a terra e sua a norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetto caratteristiche posta sull'apparecchio;
• la tensione di alimentazione sia compresa nei valori della targhetto caratteristiche;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.

! Il cavo non deve subire piegature o compressioni.
! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati.

! L'azienda declina ogni responsabilità qualora QUESTe norme non vengano rispectate.

! Non rimuovere o sostuire per nessun motivo il cavo di alimentazione. L'eventuale rimozione o sostuzione fa' decadere la garanzia e il marchio CE. INDESIT non si assume alcuna responsabilita' per incidenti o danni derivanti alla sostuzione/rimozione del cavo di alimentazione originale. E' ammessa solo la sostuzione con un ricambio originale ed effettuata da personale autorizzato INDESIT.

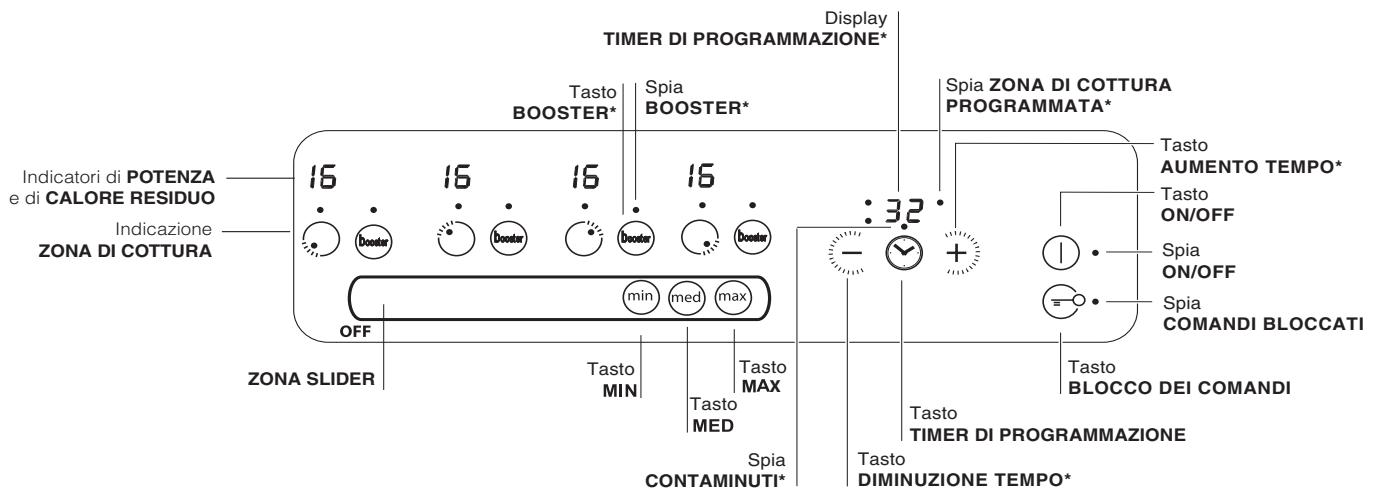

Pannello di controllo

Il pannello di controllo che qui viene descritto è rappresentato a fini esemplificativi: perché non Essere una esatta riproduzione del modello acquistato.

• ZONA „SLIDER" - per accendere/ spengere la piastra o regolare la Potenza (vedi Avvio e utilizzato).
• Indicazione ZONA DI COTTURA indica la zona di cottura corrispondente.
• Indicatore POTENZA: segnala visipamente il livello di calore raggiunto.
• Tasto ON/OFF per accendere e spegnere l'apparecchio.
• Spia ON/OFF: segnala se l'apparecchio è acceso o spento.
• Tasto TIMER DI PROGRAMMAZIONE* per regolare la programmazione della durata di una cottura (vedi Avvio e utilizzato).
• Display TIMER DI PROGRAMMAZIONE*: visualità le scelte relative alla programmazione (vedi Avvio e utilizzato).
• Spie ZONA DI COTTURA PROGRAMMATA*: indicano le zone di cottura quando si avvia una programmazione (vedi Avvio e utilizzato).
• Tasto BLOCCO DEI COMANDI per impedire modifiche fortuite alle regolazioni del piano cottura (vedi Avvio e utilizzato).

• Spia COMANDI BLOCCATI: segnala l'avvenuto blocco dei comandi (vedi Avvio e utilizzato).

• Tasto BOOSTER* per accendere la sovr alimentazione - 3000 W - della zona di cottura (vedi Avvio e utilizzato).

• Spia BOOSTER* indica che è attiva la funzione di sovralimentazione booster
• Spia CONTAMINUTI* indica che è attivo il contaminuti
• TASTO MAX- per accendere la zona di cottura a livello massimo 16 (vedi Avvio e utilizzato).
• TASTO MED- per accendere la zona di cottura a livello medio 8 (vedi Avvio e utilizzato).
• TASTO MIN- per accendere la zona di cottura a livello minimo 1 (vedi Avvio e utilizzato).
• Tasto AUMENTO TEMPO* per aumento il tempo durante l'uso del contaminuti o di una programmazione (vedi Avvio e utilizzato).
• Tasto DIMINUZIONE TEMPO* per diminuire il tempo durante l'uso del contaminuti o di una programmazione (vedi Avvio e utilizzato).

! Questo prodotto soddisfa i requisiti imposti alla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby.

Se non si eseguono operazioni per 2 minuti, dopo lo spegnimento delle spie di calore residuo e della ventola (ove presenti), l'apparecchio si dispone automaticamente in modalità "off mode".

L'apparecchio ritorna in modalità operativa agenda sul tasto ON/OFF.

! La colla applicata sulle guarnizioni lascia alcune tracce di grasso sul vetro. Prima di utilizzare l'apparecchio, si raccomanda di eliminare con un prodotto specifico per la manutenzione non abrasivo. Durante le prime ore di funzionamento è possibile avvertire un odore di gomma, che comunique scomparirà presto.

! Quando il piano cottura viene collegato elettricamente, dopo acuni secondi viene emesso un breve segnale acustico. Soltanto a questo punto è possible accendere il piano cottura.

Rumori di normale funzionamento del piano cottura:

• Ronzio: è dovuto alla vibrazione degli elementi metallici di cui sono costituiti l'induttore e la pentola e si genera per il Campo elettromagnetico necessario per il riscaldamento;esso augmente all'aumentare del livello di potenza dell'induttore.
• Leggero fischio: si manifesta quando la pentola disposa sulla zona cottura è vuota; il rumore scompare non appena si aggiungono alimenti o acqua.
• Crepitio: è un rumore prodotto dalle vibrazioni del materiale del fondo della pentola quando è attrovatorio delle correnti parasite dovute al Campo elettromagnetico (induzione); cui è più o meno intenso a secondo del materiale del fondo della pentola e si riduce se le dimensioni della pentola aumento.
• Fischio intenso: si manifesto quando funzionano contemporaneamente i due induttori sulla stessa verticale alla massima potenza e/o su quello più grande è inserita la funzione booster e l'alto è autoregolato. Il rumore si riduce non appena si abbassa il livello di potenza dell'induttore autoregolato; si manifesta in particolare quando il fondo della pentola è costituito da strati di materiale diverso.
• Rumore della ventola: per il corretto funzionamento del piano e per garantire la sicurezza della parte elettronica da possibili surriscaldamenti è necessario l'azionamento di una ventola. La ventola funziona alla massima potenza quando l'induttore grande è al massimo livello di potenza o quando è inserita la funzione booster ; in tutti gli altri casi funzioni a potenza media a seconda della temperatura rilevata. Inoltre è possibile che la ventola continui a funzionare ancche dopo la disattivazione del piano se la temperatura rilevata è alta.

I rumori elencati sono dovuti alla technologia induzione e non segnalano necessariamente difetti di funzionamento.

Accensione del piano cottura

L'accensione del piano cottura avviene tenendo premuto il

tastoo per circa un secondo.

• Presente solo in alcuni modelli.

Accensione delle zone di cottura

PerMETTEREINfunzioneuna zona di cottura selezionareil tasto della zona desiderata ed impostare la potenza desiderata premendo sullo slider e scorrendo con il dito dx per augmentare la potenza o versosxperdiminuirela potenza.

E' possibileanche premere direttamente sui tasti mid/med/maxper selezionarei livelli di potenza preimpostati:min(1)/med(8)/max(16),e per specnere la piastra come sotto.

Funzione MED/MAX/ MIN

Premendo il tastinge MED la zona di cottura si accende al livello medio di potenza 8

Premendo il tasto MIN la zona di cottura si accende al livello minimo di potenza 1

Premendo il tasto MAX la zona di cottura si accende al livello massimo di potenza 16.

Funzione booster*

Per accelerare i tempi di riscaldamento, su alcune zone di cottura è possibile attivare la funzione booster premendo il tasto (booster). Si accende la spia posta sopra al tasto. Questa funzione sovr alimenta la potenza a 2000W o 3000W a seconda della grandezza della zona di cottura interessata. Il booster si interrompe automaticamente dopo 4 minuti. Finché il booster di una delle zone di cottura è attivo, la zona di cottura correspondente anteriore o posterioreavrà potenza limitata (es: se è attivo il booster nella piastra posteriore sinistra, si abbassa la potenza della piastra anteriore sinistra). Per ulteriori chirimenti videere Descrizione tecnia dei modelli.

Spegnimento delle zone di cottura

Per spegnere la piastra premere il tasting della zona di cottura scorrere con lo slider verso sx per tornare a livello 0 oppure direttamente il tasting Off dello slider control.

! La prima pressione sullo slider provoca un FB audio breve di avventuto riconoscimento del tocco. Se e solo se viene modificato il livello di potenza, al rilascio dello slider viene emesso un altro FB audio breve.

! I led selezione piastra si accendono per il tempo di regolazione potenza (10 secondi) all'interno del quale lo slider (o i tasti min/med/max)* hanno effetto sulla piastra selezionata.

Programmazione della durata di una cottura

! La pressione prolongata dei tasti e consente l'avanzamento velocce dei minuti del timer.

! É possible programme contemporaneously toutes le zone di cottura per una durata compresa tra 1 e 99 minuti.

1. Regolarme il livello di potenza.
2. Premere il tasto di programamazione . Lampeggia la spia corrispondente alla zona scelta.
3. Impostare la durata di cottura desiderata tramite i tasti

1. Confermare premendo il tasting oppure si selezione in automatico dopo 10 secondi.

Il conta alla rovescia del timer ha inizio immediatamente. La fine della cottura programmata è indicata da un segnale acustico (per la durata di 1 minuto) e la zona di cottura si spegne. Ripetere la procedura sopra descrietta per agli piatra che si intende programmare.

Visualizzazione in caso di programmazione multipla

Quando una o più piastre sono state programmate, il display visualizza il tempo rimanente della piastra che è più

vicina al termine del tempo programmato, indicandone la posizione con la spia correspondente che lampeggia. Le spiè delle altre piastre programmate sono accese. Per visualizzare il tempo restante delle altre piastre

programmate, premere ripeturamente il tasting

veranno mostrati in sequenza e in senso orario i tempi del contaminuti e di tutte le piastre programmate, a partire da quella anteriore sinistra.

Modificare la programmazione

1. Premere ripeturamente il tasting finché non viene molto prostrato il tempo della piastra che si intende modificare.
2. Agire sui tasti + ee per impostare il nuovo tempo.
3. Confermare premendo il tasting

Per cancellare una programmazione, agire come sopra. Al punto 2 premere il tasto la durata scende progressivement fino allo spegnimento 0. La programmazione si azzaera e il display esce alla modalità programmazione.

Il contaminuti

Il piano di cottura deve essere acceso. Il contaminuti permette di impostare una durata fine a 99 minuti.

1. Premere il tasting di programamazione. finché la spia contaminuti non si accende.
2. Impostare la durata desiderata tramite i tasti e+
3. Confermare premendo il tasto Il conto alla rovescia del timer ha inizio immediatamente. A tempo scaduto viene emesso un segnale acustico (per la durata di 1 minuto).

Blocco dei comandi

Quando il piano cottura è in funzione, è possibile bloccare i comandi per evitare il rischio di modifiche fortuite alle regolazioni (bambini, operazioni di pulizia, ecc.). Premendo il tastingo = 0 i comandi si bloccano e la spia che si trova sopra al tastingo si accende. Per tornare ad agire sulle regolazioni (es. interrompere la cottura) è necessario sbloccare i comandi: premere il tastingo = 0 per quale istante, la spia si spegne e i comandi si sbloccano.

Spegnimento del piano cottura

Premendo il tasting l'apparecchio si spegne, nonfare affidamento sul rivelatore di pentole. Se i comandi dell'apparecchio sono stati bloccati, continueranno ad essere bloccatianche dopo aver riacceso il piano di cottura. Per poter riaccendere il piano è necessario prima sbloccare i comandi.

Modalità "demo"

È possibile impostare una modalità dimostrativa nella quale il pannello comandi funzione normalmente (inclusi i comandi relativi alla programmazione), ma gli elementi riscaldanti non si accendono. Per attivare la modalità "demo" occorre che il piano sia acceso e tutte le piastre siano spente:

• Premere e tenere premuti contemporaneamente i tasti 13 per 6 secondi. Allo scadere dei 6 secondi la spia ON/OFF e la spia BLOCCO COMANDI lampeggiano per un Secondo. Rilasciare i tasti 13 e 13 e premere il tasting

• il display visualizza la scritta DE e MO e il piano si spegne;
• alla successiva riaccensione il piano si troverà in modalità "demo".

Per uscire da esta modalità seguire la procedura sopra descritta. Il display visualizza la scritta DE e OF e il piano si spegne. Alla successiva riaccensione funzionerà normalmente.

Consiglio pratici per l'uso dell'apparecchio

! Adoperare recipienti di cottura il cui materiale di fabbricazione sia compatibile con il principio dell'induzione (materiale ferromagnetico). Si raccomanda l'uso di pentole in: ghisa, acciaio smaltato o inox speciale per induzione. Per sincerarsi della compatibilità di un recipiente è sufficiente fare una prova con una calamita.

MATERIALADEADATTO

MATERIALLE NON ADATTO

Inoltre, per ottenere le migliorie prestazioni dal piano di cottura:
- Adoperare pentole con fondo piatto e di elevato spessore, per essere certi che aderiscano perfettamente alla zona riscaldante.

• Adoperare pentole di diametro sufficiente a coprir completamente la zona riscaldante, in modo da garantire lo sfruttamento di tutto il calore disponibile.

• Accertarsi che il fondo delle pentole sia sempre perfettamente asciutto e pulito, per garantire la corretta aderenza e una lunga durata, sua alle zone di cottura che alle pentole stesse.
• Evitare di utilizzato le stesse pentole utilizzate sui bruciatori a gas: la concentrazione di calore sui bruciatori a gas più deformare il fondo della pentola, che perde aderenza.

Dispositivi di sicurezza

Rilevamento dei recipienti

Ciascuna zona di cottura è provista di un dispositivo di rilevamento della pentola. La piastra emette calore unicamente in presenza di una pentola di dimensioni

adequate alla zona di cottura stessa. Il display indicate di potenza lampeggiante cui includere:

• una pentola incompatible
• una pentola di diametro insufficiente
• il sollevamento della pentola

Surriscaldamento

In caso di surriscaldamento dei componenti elettronici, il piano cottura si spegne automaticamente e sul display appeare F seguito da un numero lampeggiante. Questo messaggio scompare e il piano torna utilizzabile non appena la temperatura è scesa a un livello accettabile.

Interruttore di sicurezza

L'apparecchio è dotato di un interrottore di sicurezza che spegne le zone di cottura automaticamente quando viene raggiunto un tempo limite di utilizzo a un dato livello di potenza. Durante l'interruzione di sicurezza, il display indica "0".

Esempio: la piastra posteriore destra è impostata su 5, perché la piastra anteriore sinistra su 2. La posteriore destra si spegnerà dopo 7 ore e mezza di funzionamento, la anteriore sinistra dopo 9 ore e mezza.

Livello di potenza	Tempo limite di funzionamento in ore
1	10
2	9,5
3	9
4	8,5
5	7,5
6	7
7	6,5
8	6
9	5,5
10	5
11	4
12	3,5
13	3
14	2,5
15	2
16	1

Segnale acustico

Alcune anomalie, quali:

• un oggetto (pentola, posata, ecc.) posto per altri 10 secondi sull'area dei comandi,

• un versamento sull'area dei comandi,

• una pressione esercitata a lungo su un tasto, possono provocare l'emissione di un segnale acustico. Rimuovere la causa del malfunzionamento per interrompere il segnale acustico. Se la causa dell'anomalia non viene rimossa, il segnale acustico persistsiste e il piano si spegne.

Consigli pratici per la cottura

Cottura a fuoco vivissimo	83	Cottura a Pressione Pentola a Pressione	Frittura
		Grigliata	Ebollizione
Cottura a fuoco vivo	84	Crèpe	Cottura a fuoco vivo e doratura (Arrosti, Bistecche, Scaloppine, Filetti di pesce, Uova al tegamino)
Cottura a fuoco medio	85	Addensamento rapido (Sughi liquidi) Acqua boliente (Pasta, Riso, Verdure) Latte
	86	Addensamento lento (Sughi consistenti)
	87	Cottura a bagnomaria	Cottura Pentola a pressione dopo il sibilo
Cottura a fuoco lento	88	Cottura a fuoco lento (Stufati)	Riscaldamento delle pietanze
Cottura a fuoco lentissimo	90	Salsa al cioccolato	Mantenimento al caldo

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

CE Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni
• 2004/108/CEE del 15/12/04 (Compatibility
  Elettromagnetica) e successive modificazioni
• 93/68/CEE del 22/07/93 e successive modificazioni.
• 1275/2008 stand-by/off mode.

Sicurezza generale

! Controllare che la presa d'ariatramite la griglia del ventilatore non sia mai ostruita. Il piano da incasso, infatti, necessita di una corretta aerazione per il raffreddamento dei componenti elettronici.

! è sconsigliata l'installazione di un piano cottura a induzione sopra un frigorifero sottotavolo (calore) o SOPRA una lavatrice (vibrazioni). Lo spazio necessario per la ventilazione degli elementi elettronici sarebbe infatti insufficiente.

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in quello libretto. Non utilizzato il piano come superficie di appoggio, né come tagliere.
• Il piano in vetroceramica è resistenteagli urti meccanici,uttavia più incrinarsi (o eventualmente frantumarsi) se colpito con un oggetto appuntito, quale un utensile. Inquesti casi, scollegare immediatamente l'apparecchio dalla rete di alimentazione e rivolgersi alla'Assistenza.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del piano cottura.
• Non dimenticare che la temperatura delle zone di cottura rimane piuttosto elevata per almeno trenta minuti dopo lo spegnimento. Il calore residuo è segnalato ancche da un indicatore (vedi Avvio e utilizzato).
• Tenere a debita distanza dal piano cottura qualsiasi oggetto che potrebbe fondere, ad esempio oggetti in plastica, in alluminio o prodotti con un elevato contento di zucchero. Fare particolare attenzione a imballaggi e pellicole in plastica o alluminio: se dimenticati sulle superfici alla calde o tiepide possono causare un grave danno al piano.
• Assicurarsi che i manici delle pentole siano sempre rivolti verso l'internalo del piano cottura per evitare che vengano urtati accidentally.

- Avverenza per i portatori di pacemaker o altri dispositivi medici implantabili attivi:

Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.
Non fare pulizia o manutenzione alla aver prima staccato la spina alla rete elettrica.
- Non è previsto che l'apparecchio venga utilizzato da persona (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persona inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.

Il piano cottura è conforme a tutte le normative vigenti in materia di interferenze elettromagnetiche.

Questo prodotto è pertanto perfettamente rispondente a tutti i requisiti di legge (direttive 89/336/CEE). è stato progettato in modo da non creare inferenze ad altre apparecchiature elettriche utilizzate, a condizione che sono queste siano conformi alle suddette normative. Il piano cottura a induzione genera campi elettromagnetici a breve portata.

Per evitare agli rischio di interferenze tra il piano di cottura e il pacemaker, quest'ultimo dovrè essere realizzato in conformità alle normative vigenti.

A tale riguardo, possiamo garantire unicamente la conformità del nostro prodotto. Per informazioni sulla conformità o eventuali problemi di incompatibilità, si prega di rivolgersi al proprio medico curante o alla casa produttrice del pacemaker.

• Evitare che i bambini giochino con l'apparecchio.
• Non posare oggetti metallici (coltelli, cucchiai, coperchi, ecc.) sul piano perché possono divertare caldi.
• L'apparecchio non è destinato a essere什么意思 in funzione per mezzo di un temporizzatore esterno oppure di un sistema di lavoro a distance separato.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche e elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separamente per ottimizzato il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il symbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparecchio

! Evitare l'uso di detergenti abrasivi o corrosivi, quali i prodotti in bombolette spray per barbecue e fornì, smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimidiabilmente la superficie.

! Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

• Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina.
• Se il piano è particolaremente sporco, strofinare con un prodotto specifico per la pulizia delle superfici in vetroceramica, sciacquare e asciugare.
• Per rimuovere gli accumuli di sporco più consistenti servirsi dell'apposto raschietto fornito in dotazione. Intervenire non appena possibile, alla attendere che l'apparecchio si sia raffreddato, per evitare l'incrostazione dei residui. Eccelleni risultati si sono otenere usingo una spugnetta in filo d'acciaio inossidabile - specifica per piani in vetroceramica - imbevuta di acqua e sapone.
  ! Il raschetto in dotazione è tagliente: utilizzarlo con attenzione.
• In caso sul piano cottura si fossoro accidentalmente fusi oggetti o materiali quali plastica o zucchero, rimuoverli con il raschietto immediatamente, finché la superficie è ancora calda.

• Una volta pulito, il piano può essere trattato con un prodotto specifico per la manutenzione e la protezione: la pellicola invisibile lasciata da quello prodotto protegge la superficie in caso di scolamenti durante la cottura. Si raccomanda di eseguire queste operazioni con l'apparecchio tiepido o freddo.

• Ricordarsi sempre di risciacquare con acqua pulita e asciugare accuramente il piano: i residui di prodotti potrebbero infatti incrostarsi durante la successiva cottura.

Telaio in acciaio inox (solo nei modelli con cornice)

L'acciaio inossidabile più macchiarsi per effetto di un'acqua molto calcarea lasciata per un periodo di tempo prolongato aicontatto dello stesso oppure a causa di prodotti per la pulizia contententi fosforo. Si consiglia di sciacquare abbondamente e asciugare con cura dopo la pulizia del piano. In caso di versamenti d'acqua, intervenire rapidamente asciugando con cura.

! Alcuni piani cottura hanno una cornice in alluminio somigliante all'acciaio inox. Non utilizzato prodotti per la pulizia e lo sgrassaggio non idonei per l'alluminio.

Smontare il piano

Nel caso si renda necessario smontare il piano cottura:

1. togliere le viti che fissano le molle di centraggio sui lati;
2. allentare le viti dei ganci di fissaggio sugli angoli;
3. estrarre il piano cottura dal vano del mobile.

! Raccomandiamo di evitare di accedere ai meccanismi interni per tentare una riparazione. In caso di guasto, contattare l'Assistenza.

Ilsystema a induzione è il procedimento di cottura più rapido che esista. A differenza delle piastre tradizionali, non è la zona di cottura che si riscalda: il calore viene generato direttamente all'interno della pentola, la quale dovrà possedere necessariamente un fondo in materiale ferromagnetico.

Legenda:

I = zona di cottura a induzione semplice

IDD = zona di cottura a induzione doppio diametro

B = booster: la zona di cottura può essere sovr alimentata a 3000 W

• = la potenza massima è limitata finché è attivo il booster nella zona di cottura posteriore relativa (vedi Avvio e utilizzato).

Piani cottura	TIS 744 DD L
Zone di cottura	Potenza (in W)
Posteriore sx	I 1400 – 600 se Ant. Sx*
Posteriore dx	IDD 2200 – B 3000* - 1600 se Ant. Dx*
Anteriore sx	IDD 2200 – B 3000* - 1600 se Post. Sx*
Anteriore dx	I 1400 – B 2000* – 600 se Post. Dx*
Potenza totale	7200

Italiano, 1

Français,12

English,23

Deutsch, 34

Espanol, 45

TIS 744 DD L

Sommaire

Installation, 13-14

Positionnement
