Collegamento elettrico

Collegamento gas

Targhetta caratteristica

Caretteristiche dei bruciatori ed ugelli

Descrizione dell'apparecchio, 7

Vista d'insieme

PP 73 G

PP 73 G AT

TF 753 S

PPF 73 G

PP 73 G SF

Avvio eutilizzo,8

Consigli pratici per l'uso dei bruciatori

Precauzioni e consigli, 9

Sicurezza generale

Smaltimento

Manutenzione e cura, 10

Escludere la corrente elettrica

Pulire l'apparecchio

Manutenzione rubinetti gas

Anomalie erimedi, 11

Assistenza attiva 7 giorni su 7

Scholtès

! è importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apprecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'instrumentazione, sull'uso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).
! L'installazione va effettuata secondo queste istruzioni e da personale professionlmente qualificato. Una errata installazione può causare danni a personne, animali o cose.
! Questo appearecchio più essere installato e funzionare solo in locali permanenteventilati seconde le prescrizioni delle Norme UNI-CIG 7129 e 7131 in vigore e successivi aggiornamenti. Debbono essere osservati i seguenti requisiti:
- Il locale deve prevedere un sistema di scarico all'esterno dei fumi della combustione, realizazotramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione agli volta che si accende l'apparecchio.

In camino o in canna fumaria ramificata (riservata agli appareche di cottura)

Direttamente all'esterno

• Il locale deve prevedere un sistema che consenta l'afflusso dell'aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2m^3/h per kW di potenza installata.

Ilsystemapuòessere realizzatoprelevando direttamente l’ariadall'esterno dell'edificiotramite uncondotto di almeno 100~cm^2 disezione utile e tale che non possaessereaccidentalmente ostruito.

Ovvero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l'esterno come sopra descritto, e che non siano parti comuni dell'immobile, o ambienti con pericolo di incendio, o camere da fatto.
- I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano versuso il basso. Quindi i locali contententi bidoni di GPL debbono prevedere delle aperture versuso l'esternoosi da permettere l'évacuation dal basso delle eventuali fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). É opportuno tener nel locale solo il bidone in utilizzo, collocato in modo da non essere soggetto all'azione diretta di sorgenti di calore (fomi, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50^ .

Incasso

I piani a gas eisti sono predisposti con grado di protezione contro i riscaldamenti eccessivi di tipo X, è pertanto possibile l'installazione a bianco di mobili la cui altezza non superiQLa del piano di lavoro. Per una corretta installatione del piano di cottura vanno osservate le seguenti precauzioni:

• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 110 mm dal bordo del piano stesso.
• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunique ad una distance minima di 650 mm.

• Posizione i pensili adiacenti alla cappa ad un'altezza minima dal top di 540 mm (vedi figura). Allorchè il piano di cottura venga installato sotto un pensile, quest'ultimo dovrà mantenere una distance minima dal top para a 700 mm (vedi figura).

Installazione dei piani da INCASSO (mod. PP...TF...)

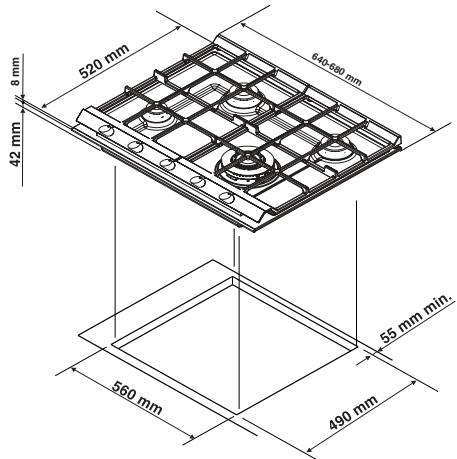

Il vano del mobile dovrà averè le dimensioni indicate nella figura 1.

Inoltre, sotto il piano deve essere installato un pannello di legno come isolamento, posizionato ad una distanza minima di 20 mm dall'involucro del piano.

Fig. 1

Prima di procedere al fissaggio al top, posizionare la guamizione (in dotazione) lungo il perimetro del piano come rappresentato in figura 2.

Fig.2

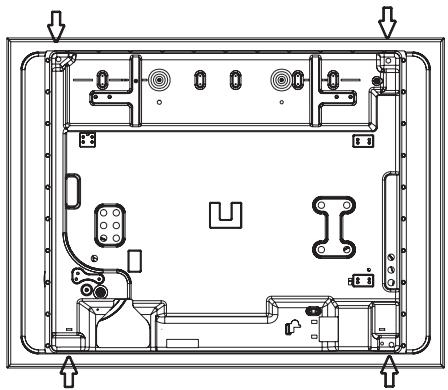

Sono previsti dei ganci di fissaggio che consentono di fissare il piano su top da 20 a 40 mm. di spessore. Per un buon fissaggio del piano è consigliabile usare tutti i ganci a disposizione.

Schema di fissaggio dei ganci

Posizione gancio per top H=30mm

Posizione gancio per top H=40mm

Posizione gancio per top H=20mm

N.B: Usare i ganci contentui nella "confezione accessori"

Installazione dei piani (mod. PPF... - PP.SF)

Prima di procedere al fissaggio al top, posizionare la guamizione (in dotazione) lungo il perimetro del piano come rappresentato in figura 3.

Fig.3

Sotto il piano deve essere installato un pannello di legno come isolamento, posizionato ad una distanza minima di 20mm dall'involucro del piano. Tale parete deve essere asportabile in modo da rendere possibile un eventuale intervento di manutenzione sotto la zona cottura.

Installazione dei piani a filo (mod. PPF...)

Per ottener l'incasso a filo è necessario prevedere un abbassamento nella zona perimetrale del foro di incasso come illustrato in figura 4.

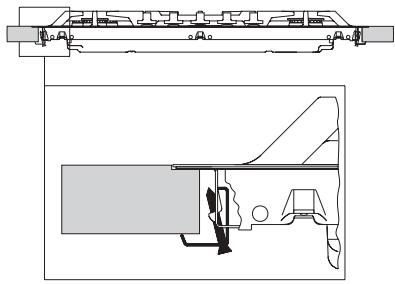

Installazione dei piani semifilo (mod. PP.SF)

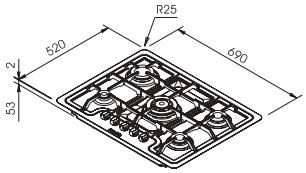

Per ottener l'incasso dei piani semifilo eseguire la foratura sul top come illustrato in figura 5.

Fig.4
Fig. 5

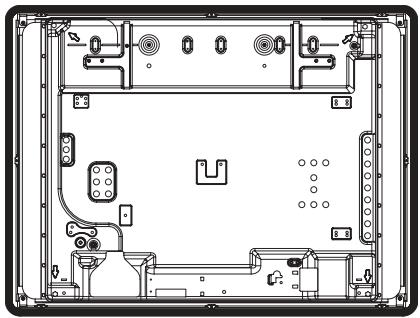

Per fissare i piani al mobile sono previste delle squadrette da montare come illustrato in figura

Aerazione

Per garantire una Buona aerazione è necessario eliminare la parete posteriore del vano. É preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 × 560 mm (vedi figure).

! E' possibile installare il piano solo sopra forn incasso dotati di ventilazione di raffreddamento.

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduttore di terra del cavo è contraddistinto dai colori giallo-verde. Nel caso di installatione sopra un forn o da incasso l'allaccio elettrico del piano e quello del forn delve essere essere realizzato separamente, sia per ragioni di sicurezza elettrica che per facilitare l'eventuale estraibilità del forn.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico
indicato nella targhetta caratteristiche.
In caso di collegamento diretto alla rete è necessario
interporre tra l'apparecchio e la rete un interrottore
onnipolare con aperture minima fra i contatti di 3 mm
dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il
cavo di alimentazione deve essere posizionato in modo
tale che in nessun punto superi di 50^ la temperatura

ambiente.

! L'installatore è responsable del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allciamento accertarsi che:

• la presa abbia la messa a terra e sua noma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche;
• la tensione di alimentazione sua compresa nei valori nella targhetta caratteristiche;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolonghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.

! Il cavo non delve subire piegature o compressioni.
! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
! L'azienda declina agli responsabilità qualora queste norme non vengano rispettate.

Collegamento gas

Il collegamento dell'apparecchio alla tubazione o alla bombola del gas dovrè essere effettuato come prescritto dalle Norme UNI-CIG 7129 e 7131 in vigore e successivi aggiornamenti, solo dopo essersi accertati cheesso è regolato per il tipo di gas con cui sare alimentato. In caso contrario eseguire le operazioni indicate al paragrafo "Adattamento ai diversi tipi di gas". Nel caso di alimentazione con gas liquido, da bombola, utilizzare regolatori di pressione conformi alle Norme UNI-EN 12864 e successivi aggiornamenti.

! Per un sicuro funzionamento, per un adeguato uso dell'energia e maggiore durata dell'apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 "Caratteristiche dei bruciatori ed ugelli".

Allaccio con tubo rigido (rame o acciaio)

! L'allaccio all'impiano gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all'apparecchio.

Sulla rampa di alimentazione dell'apparecchio è presente un raccordo a "L" orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulti necessario ruotare il raccordo sostituire tassativamente la guarnizione di tenuta (in dotazione con l'apparecchio). Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.

Allaccio con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati

Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.

La messa in opera di tali tubi delve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000 mm. Ad allaccimento avvenuto assicurarsi che il tubo metallico flessibile non venga a contatto con parti mobili o schiacciato.

! Utilizzare esclusivamente tubi conformi alla Norma UNICIG 9891 e guamizioni di tenuta conformi alle Norme Nazionali in vigore.

Controllo Tenuta

! Ad installatione ultimata controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma.

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello per il qualeesso è predisistosto (indicato sulla etichetta fissata nella parte inferiore del piano o sull'imballo), occorre sostituire gli ugelli dei bruciatori effettando le seguenti operazioni:

1. togliere le griglie del piano e sfilare i bruciatori dalle loro sedi.
2. svitare gli ugelli, servendosi di una chiave a tubo da 7mm. e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella 1 "Caratteristiche dei bruciatori ed ugelli").
3. rimontare le parti eseguendo all'inverso le operazioni.
4. al termine dell'operazione, sostuite la vecchia etichetta taratura con那一 corrispondente al nuovo gas d'utilizzo, reperibile presso i Nostri Centri Assistenza Tecnica.
   Regolazione aria primaria dei bruciatori
   I brucatori non necessitano di nessuna regolazione dell'aria primaria.
5. Regolazione minimi
6. Portare il rubinetto sulla posizione di minimo;
7. Togliere la manopola ed agire sulla vite di regolazione posta all'interno o di bianco all'astina del rubinetto fino ad ottenere una piccola fiamma regolare.
8. Verificare che ruotando rapidamente la manopola alla posizione di massimo a quella di minimo non si abbiano sperimenti dei bruciatori.

9. Negli appearecchi provvisti del dispositivo di sicurezza (termocoppia), in caso di mancato funzionamento del dispositivo con bruciatori al minimo aumento la portata dei minimi stessi agenda sulla vite di regolazione.

10. Effettuata la regolazione, ripristinate i sigilli posti sui bypass con ceralacca o materiali equivalenti.

! Nel caso dei gas liquidi, la vite di regolazione dovrè essere avvitata a fondo.
! Al termine dell'operazione sostituire la vecchia etichetta di taratura con quella corrispondente al nuovo gas di utilizzato, reperibile presso i nostri Centri Assistenza Tecnica.
! Qualora la pressione del gas utilizzato sua diversa (o variable) da quella prevista, è necessario installare, sulla tubazione d'ingresso un appropriato regolatore di pressione (secondo EN 88-1 e EN 88-2 "regolatori per gas canalizzati").

TARGHETTA CARATTERISTICHE
Collegamenti elettrici	tensione 220-240V ~ 50/60Hz (vedi targhetta caratteristiche)
CE	Questa apparecchiatura è conforme alle seguenti Dirette Comunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. 90/336/CEE del 29/06/90 (Gas) e successive modificazioni. 2002/96/CE

Caratteristiche dei bruciatori ed ugelli

Tabella 1				Gas liquido				Gas naturale
Bruciatore	Diametro (mm)	Potenza termica kW (H.s.*) Nomin.	Ridot.	By-pass 1/100 (mm)	Ugello 1/100 (mm)	Portata * g/h		Ugello 1/100 (mm)	Portata * l/h G20
						G30	G31
TriplaCorona D	130	3.25	1.3	57	91	236	232	133	309
Rapido C	100	2.60	0.7	40	80	189	186	110	248
Semirapido B	75	1.90	0.4	30	70	138	136	106	181
Ausiliario A	55	1.00	0.4	30	50	73	71	79	95
Pressione di alimentazione	Nom. Min. Max					28-30 20 35	37 25 45		20 17 25

* A 15^ e 1013 mbar-gas secco
** Propano P.C.S. = 50.37 MJ/Kg
*** Butano P.C.S. = 49.47 MJ/Kg
Naturale P.C.S. = 37.78 MJ/m³

! E' possibl e installare il piano solo sopra forn incasso dotati di ventilazione di raffreddamento.

PP 73 G
PP 73 G AT
TF 753 S
PP 73 G SF

PPF 73 G

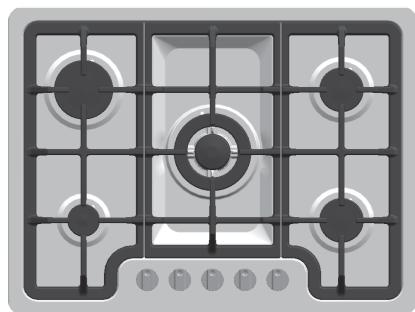

Vista d'insieme

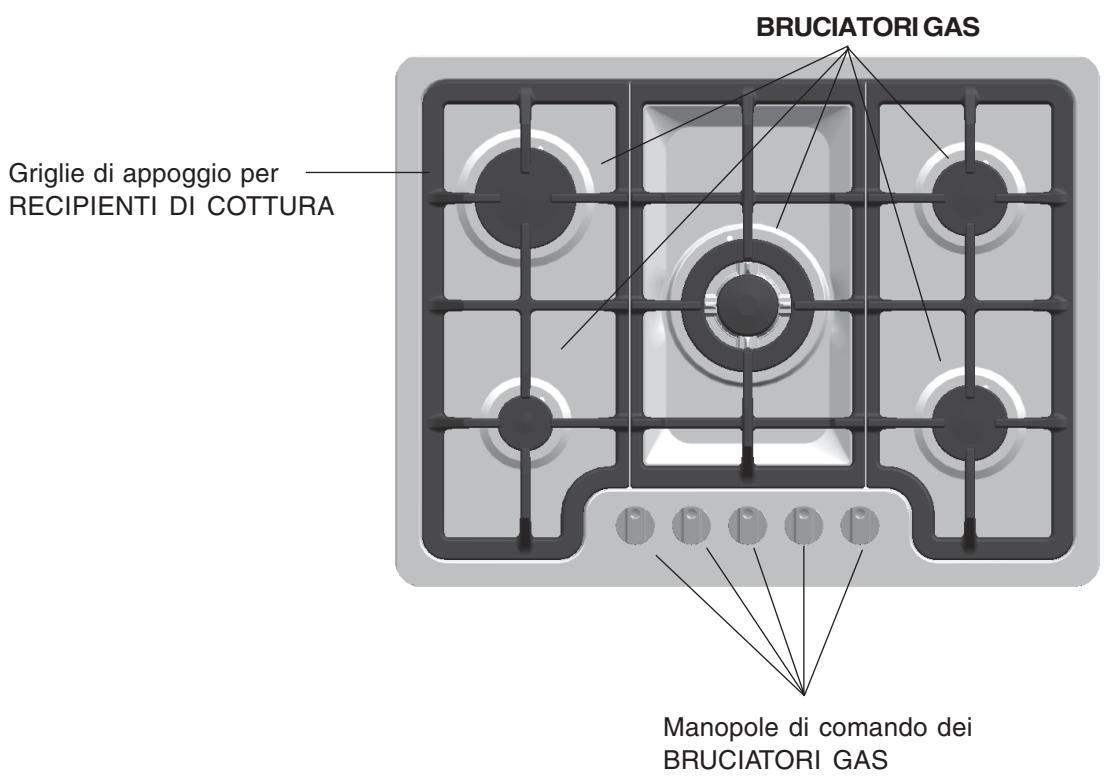

• BRUCIATORI GAS sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzato.
• Manopole di lavoro dei BRUCIATORI GAS per la regolazione della fiamma o della potenza.

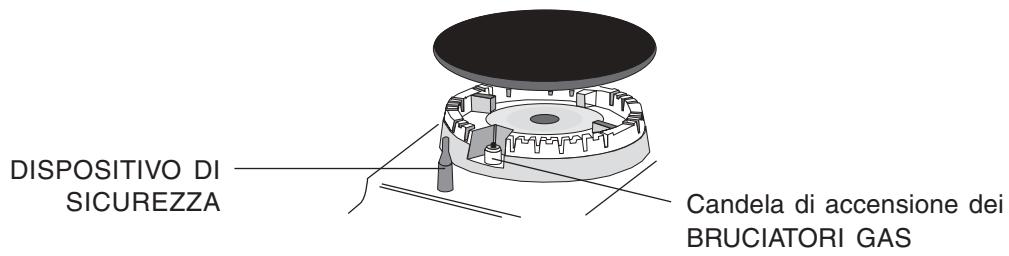

• Candela di accensione dei BRUCIATORI GAS permette l'accensione automatica del bruciatore prescelto.
• DISPOSITIVO DI SICUREZZA in caso di spegnimento occidentale della fiamma, interrompe l'uscita del gas.

! Su ciascuna manopola è indicata la posizione del bruciatore gas o della piatra elettrica corrispondente.

Bruciatori gas

Il bruciatore prescelto più essere regolato alla manopola corrispondente come segue:

0	Spento
	Massim
	Minimo

Per accendere uno dei brucitori, avvicinare allo stesso una fiamma o un accenditore, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza.

Nei modelli dotati di dispositivo di sicurezza, è necessario mantenere premuta la manopola per circa 2-3 secondi finché non si scalda il dispositivo che mantiene automaticamente accesa la fiamma.

Nei modelli dotati di candelà di accensione, per accendere il bruciatore prescelto, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza, tenendola premuta fino all'avvenuta accensione.

! Nel caso di una estinzione occidentale delle fiamme del bruciatore, chiudere la manopola di lavoro e ritentare l'accensione dopo almeno 1 minuto.

Per spegnere il bruciatore occorre ruotare la manopola in senso orario fino all'arresto (correspondente al symbolo "0").

Poichè il bruciatore è dotato di dispositivo di sicurezza, è necessario mantenere premuta la manopola per circa 2-3 secondi finché non si calda il dispositivo che mantiene automaticamente accesa la fiamma.

Consigli pratici per l'uso dei bruciatori

Al fine di ottenere il massimo rendimento è usidericordare quando segue:

• utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al fine di evitare che le fiamme fluoriscano dal fondo dei recipienti.
• utilizzare sempre recipienti a fondo piatto e con coperchio.
• al momento dell'ebollizione ruotare la manopola sino alla posizione di minimo.

Bruciatore	Diametro della pentola in cm.
Ausiliario A	da 6 a 14
Semirapido B	da 15 a 22
Rapidò C	da 21 a 26
Tripla Corona D	da 24 a 26

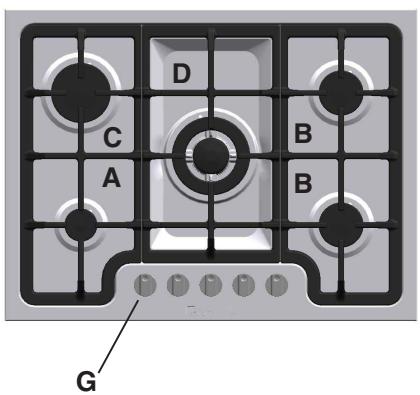

Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo "Caratteristiche dei bruciatori ed ugelli".

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio riguarda un apparecchio da incasso di classe 3.
• Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d'aria. Accertarsi che nella loro installatione siano rispettati i requisiti richiesti nel paragrafo relativo al "Posizionamento".
• Le istruzioni sono valide solo per i paesi di destinazione i cui simboli figurano sul libretto e sulla targa matricola.
• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
  Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in quello libretto.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde delorno.
  Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Assicurarsi sempre che le manopole siano nella posizione "0" quando l'apparecchio non è utilizzato.
• Non staccare la spina alla presa della corrente tirando il cavo, bensi afferrando la spina.
• Non fare pulizia o manutenzione perché aver prima staccato la spina alla rete elettrica.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
• Assicurarsi che i manici delle pentole siano sempre rivolti versusl'internodel piano cottura per evitare che vengano urtati accidentalmente.

• Non chiudere il coperchio in vetro (se presente) con i brucitori gas o la piastra elettrica ancora caldi.
  Non lasciare accesa la piastra elettrica alla senta pentole.
  Nonutilizzare pentole instabili o deformate.

• Trattandosi di fonti di pericolo, evitare che bambini e incapaci abbiano contatti con la zona di cottura vetroceramica (se presente), durante e subito dopo il funzionamento, visto che rimane calda per almeno mezz'ora dopo lo spegnimento;

• Occorre rivolgersi a centri di assistenza autorizzati dal costruttore in caso di rottura della superficie vetroceramica.
• è opportuno disconnettere l'apparecchio alla rete di alimentazione elettrica in caso di rottura della zona vetroceramica;
• Eliminare eventuali liquidi presenti sul coperchio prima di aprirlo.
  Non è previsto che l'apparecchio venga utilizzato da persona (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persona inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsable della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
• Evitare che i bambini giochino con l'apparecchio.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dimessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute umana e l'ambiente. Il significolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Si potranno consignare gli elettrodomestici dimessi al servizio di raccolta pubblico, portarli presso le apposite aree comunali o, se previsto alla legge nazionale in materia, renderli ai rivenditori contestualmente all'acquisto di un nuovo prodotto di tipo equivalente.

Tutti i principali produttori di elettrodomestici sono attivi nella creazione e gestione di sistemi di raccolta e smaltimento degli appearechi dimessi.

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparecchio

! Evitare l'uso di detergenti abrasivi o corrosivi, quali gli smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrmediabilmente la superficie.

! Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

• Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quando con una carta assorbente per cucina.
• Gli elementi mobili dei brucitori vanno lavati frequentemente con acqua calda e detersivo avendo cura di eliminare le eventuali incrostazioni.
• Nei piani dotati di accensione automatica occorre procedere frequentemente ad una accurata pulizia della parte terminale dei dispositivi di accensione istantanea elettronica e verificare che i fori di uscita del gas non siano ostruiti.
• L'acciaio inox può rimanere macchiato se a contatto per lungo tempo con acqua fortemente calcarea o con detergenti aggressivi (continenti fosforo). Si consiglia di sciacquare abbondamente ed asciugare dopo la pulizia. E' inoltre opportuno asciugare eventuali trabocchi d'acqua.

Manutenzione rubinetti gas

Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sare necessario provvedere alla sostituzione del rubinetto stesso.

! Questa operazione deve essere effettuata da un technique autorizzato dal costruttore.

Può accadere che il piano non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo che casa si può fare. Innanzi tutto verificare che non ci siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare i rubinetti gas a monte del piano siano aperti.

Anomalie

Il bruciatore non si accende o la fiamma non è uniforme.

La fiamma non rimane accesa nelle versioni con sicurezza.

Il bruciatore in posizione di minimo non rimane accesso.

I recipienti sono instabili.

• Le griglie sono state invertite.

Possibili cause / Soluzione:

• Sono ostruii i fori di uscita del gas del bruciatore.
• Sono montate correttamente tutte le parti mobili che compongono il bruciatore.
• Ci sono correnti d'aria nelle vicinanze del piano.

Non avete premuto a fondo la manopola.
- Non avete mantenuto premuta a fondo la manopola per un tempo sufficiente ad attivare il disposativo di sicurezza.
- Sono ostruiti i fori di fuoriuscita del gas in corrispondenza del disposativo di sicurezza.

• Sono ostruii i fori di fuoriuscita del gas.
• Ci sono correnti d'aria nelle vicinanze del piano.

• La regolazione del minimo non è corretta.

• Il fondo del recipiente è perfettamente piano.

• Il recipiente è centrato sul bruciatore o sulla piatra elettrica.

Se, nonostante tutti i controli, il piano non funziona e l'inconveniente da voi rilevato persiste, chiamate il Centro Assistenza Tecnica. Comunicare:

• il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio e/o sull'imballo.

! Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

ASSISTENZA -RICAMBI- ACCESSORI 199.199.199

NUMERO UNICO

Se nasce il bisogno di assistenza o manutenzione basta chiamare ilNumero Unico Nazionale 199.199.199* per essere messi subito in dato con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. è Attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal Telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaatore Telefonico; per maggiori informazioni consultare il site www.scholtes.com.

Italiano, 1

GB

English,12

FR

Français, 23

Nederlands, 34

E

Deutsch, 46

ES

Espanol,57

Contents

Installation, 13-17

Positioning

Maggioratione della fessura
fra porta e pavimento
