BEDIENUNGSANLEITUNG PP 73 G SF SCHOLTES

Control Knobs for GAS BURNERS

! De kabel mag nicht worden gebogen of samengedrukt.

Anschluss an die Gasleitung

Merkmale der Brenner und Dusen

Beschreibung des Gerätes, 52

Geräteansicht

Inbetriebsetzung und Gebrauch, 53

Praktische Hinweise zum Gebrauch der Brenner

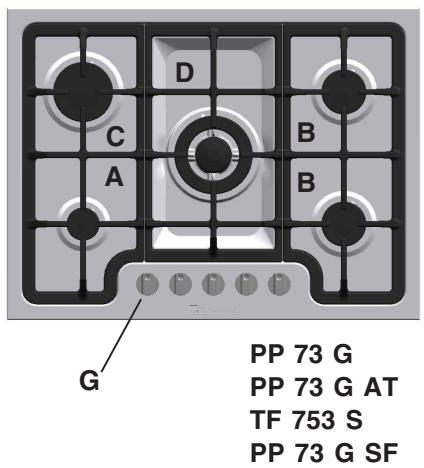

Typenschild

PP 73 G

PP 73 G AT

TF 753 S

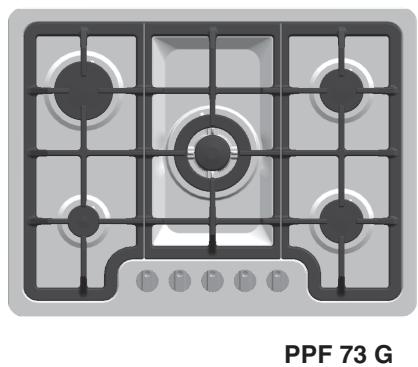

PPF 73 G

PP 73 G SF

Vorsichtsmaßregeln und Hinweise, 54

Allgemeine Sicherheit

Entsorgung

Reinigung und Pflege, 55

Abschalten Ihres Gerätes vom Stromnetz

Reinigung Ihres Gerätes

Wartung der Gashahne

Störungen und Abhilfe, 56

Scholtès

! Bewahren Sie diese Bedienungsanleitungitte sorgfaltig auf, damit Sie sie jederzeit zu Rateziehen konnen. Sorgen Sie davon, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu konnen.
! Lesen Sieitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.
! Die Kochmulen sind werkseitig für den Betrieb mit (siehe Typenschild und Gaseinstellungsschild des Gerätes): Erdgas Kategorie II2E+3+ eingestellt.

Aufstellung

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise).
! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. jeder unsachgemäß Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.
! Dieses Gerätarf nur in ständig belufteten, und den Vorschriften der einschlögigen Norm:

NBN D51-003 und NBN D51-001 entsprechenden Räumen installiert und in Betrieb genommen werden. Folgende Anforderungen müssen gegeben sein:

• Der Raum muss mit einem Abluftsystem für die bei der Verbrennung entstehenden Abgase ausgestattet sein; dies kann entweder über einen Abzugsschacht, oder durch einen sich bei der Inbetriebnahme des Gerätes automatisch einschaltenden Elektroventilator erfolgen.
• Der Raum muss außer dem mit einem für eine einwandfrei Verbrennung notwendigen Belüftungssystem ausgestellt sein. Das erforderliche Luftvolumen darf 2 m3/h pro kW der installierten Leistung nicht untersuchen.

In Abzugsschächte oder Kamine mit Direkt ins Freie Abzweigungen (auschließlich für Kochgerade bestimmt)

Direkt ins Freie

Das System kann mittels eines Belüftungsschachtes, mit Luftaufnahme direkt aus dem Freien, mit einem Nutzquerschnitt von mindestens 100 cm2 verwirklicht werden, der so ausgelegt sein muss, dass ein unabsichtliches Verstopfen vermieden wird.

Oder auf indirekte Weise durch angrenzende Räume, die mit einem ins Freie führenden Belüftungsschacht, wie oben angegeben, versehen sind, bei denen es sich nicht um Gebäudefeile gemeinsamen Gebrauchs, noch um

Räumlichkeiten, in denen Brandgefahr bestehen kann oder um Schlafzimmer handeln damit.

Die Flüssiggase, die schwerer als Luft sind, stauen sich im unteren Raumbereich. Räume, in denen Gasflaschen mit GPL-Flüssiggas gelagert werden, müssen demnach in Bodenhöhe mit geeigneten Abzugsöffnungen ins Freie ausgestattet werden, damit das Gas im Falle eventueller Gasverluste nach unten hin abziehen kann. Demnach dürfen GPL-Flüssiggasflaschen nicht in Räumlichkeiten, die unter der Erde

liegen (Keller usw.) installment oder gelagert werden, auch dann nicht, wenn sie bereits leer oder nur noch halb gefüllt sein sollenten. Es ist empfehlenswert, nur die in Verwendung befindliche Gasflasche im Raum zu bewahren, und diese so aufzustellen, dass sie keiner direkten Einwirkung von Wärmequellen (Backöfen, Kamine, Öfen usw.), die einen Temperaturanstieg von mehr als 50^ bewirken können, ausgesetzt wird.

Einbau

Die Gas- und Kombi-Kochmulden sind mit einem Schutzgrad des Typs X gegen Überhitzen ausgelegt und konnen damit geben Schranke installiert werden, deren Höhe die der Arbeitsplatte nicht überschreiben. Um eine korrekte Installation der Kochmulde zu gewährleisten, sind folgende Vorsichtsmaßregeln zu beachten:

• Angrenzende Schranke, deren Höhe die der Arbeitsplatte überschreiben, müssen einen Abstand vom Rand der Kochmulde von mindestens 110 mm aufweisen.
• Dunstabzugshauben sind gemäß den in den Gebrauchsanleitungen der Dunstabzugshaube aufgeführten Anweisungen zu installieren undzarin einem Abstand von mindestens 650 mm.
  Die an die Dunstabzugshaube angrenzenden Hängeschranke sind in einem Abstand von mindestens 540~mm von der Arbeitsplatte aufzehungen (siehe Abbildung).

Sollte die Kochmulde unter einem Hängeschrank installiert werden, muss zwischen Hängeschrank und Arbeitsplatte ein Abstand von mindestens 700 mm bestehen (siehe Abbildung).

Installation der Einbaukochmulde (mod. PP...TF...)

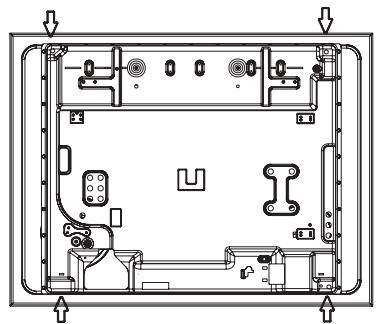

Zur Befestigung der Kochmulde sind zwei Haken vorgesehen, die eine Befestigung auf Arbeitsflächen mit einer Stärke von 20 bis 40mm ermögen. Verwenden Sieitte sämtliche mitgelieferten Haken, um eine wirklich sichere Befestigung zu gewährleisten.

Abb.2

Haken-Befestigungsschema

Hakenposition bei Arbeitsflächen H=30mm

Hakenposition bei Arbeitsflächen H=20mm

Hinten

NB: Verwenden Sie die im Beipack "Zubehör" befindlichen Haken.

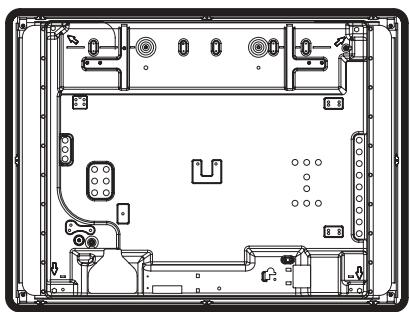

Installation der Einbaukochmulde (mod. PPF... - PP..SF)

Vor der Befestigung an der Arbeitsplatte muss die Dichtung (mitgeliefert) so wie auf der Abbildung 3 veranschaulicht, um das gesamte Kochfeld herum verlegt werden.

Abb.3

Unter dem Kochfeld muss zur Isolierung ein Holzpaneel installiert werden, das in einem Abstand von mindestens 20mm vom Kochfeldgehause anzubringen ist. Dieses Zwischenpaneel muss abnehmbar sein, um eine spätere Wartung unter dem Kochfeld zu erhögenden.

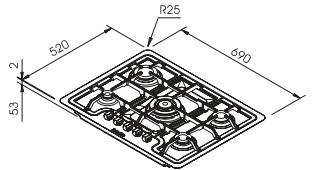

Flächenbündige Kochfeld-Installation (Mod. PPF...)

Um einen bündigen Einbau zu gewährleisten, muss der umlaufende Bereich des für den Einbau vorgesehen. Ausschnittes, so wie auf der Abbildung 4 veranschaulicht, etwas niedriger gehalten werden.

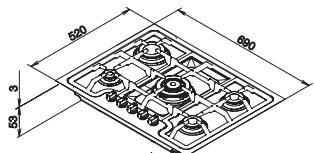

Halbflächenbündige Kochfeld-Installation (Mod. PP.SF)

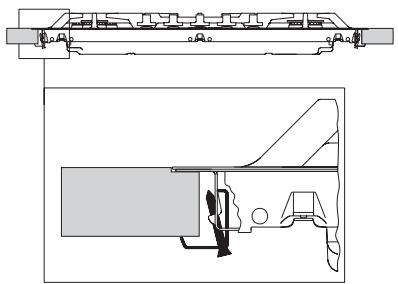

Um einen halbbündigen Einbau zu gewährleisten muss der Ausschnitt entsprechend der Abbildung 5 erfolgen.

Abb.4
Abb. 5

Zur Befestigung am Unterschrank sind Winkel vorgesehen, die gemäß Abbildung anzubringen sind.

Beluftung

Um eine einwandfrei Belüfung zu gewährleisten, muss die Rückwand des Schrankumbaus abgenommen werden. Der Backofen sollte möglichst so installiert werden, dass er auf zwei Holzleisten oder aber auf einer durchgehenden Fläche aufliegt, die über einen Ausschnitt von mindestens 45 × 560 ~mm verfügt (siehe Abbildungen).

! Die Kochmuldearf nur dann über Einbaubackofen installiert werden, wenn diese uber ein Kuhlgeblase verfugen.

Elektroanschluss

Die mit einem Dreileiterkabel ausgerüsteten Kochmulden sind für den Betrieb mit Wechselstrom bei der auf dem Typenschild (befindlich auf der Unterseite der Kochmulde) angegebenen Versorgungsspannung und -frequenz ausgelegt. Der Erdleiter des Kabels ist gelb/grün. Wird die Kochmulde über einem Einbaubackofen installiert, müssen der Elektroanschluss der Kochmulde sowie der des Backofens getrennt voneinander vorgenommen werden. Dadurch wird eine ausreichende elektrische Sicherheit gewährleistet und das Herausziehen des Backofens erleichtert.

Anschluss des Versorgungskabels an das Stromnetz Versehen Sie das Netzkabel mit einem Normstecker für die auf dem Typenschild angegebene Belastung (siehe obenstehende Tabelle).

Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger, der Last und den einschlädigen Vorschriften entsprechender Schalter mit einer Mindestöffnung der Kontakte von 3 mm zwischenzuschalten. (Der Erdleiterarf vom Schalter nicht

unterbrochen werden.) Das Versorgungskabel muss so verlegt werden, dass es an keiner Stelle einer Temperatur ausgesetzt wird, die 50^ über der Raumtemperatur liegt.

! Der Installateur ist für den ordnungsgemäßene elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sieitte sicher,dass:

• die Steckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;

• die Netzsteckdose für die auf dem Typenschild angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist;

• die Netzspannung im Bereich der auf dem Typenschild angegebenen Werte liegt;

• die Netzsteckdose mit dem Netzstecker kompatibel ist. Sollte dies nicht der Fall sein, wechseln Sieitte die Netzsteckdose oder den Netzstecker aus; verwenden Sie keine Verläufigerungen und Mehrfachsteckdosen.

!Netzkabel und Steckdose müssen bei installiertem Gerät leicht zugänglich sein.

! Das Netzkabelarf nichtgebogen oder eingeklemmt werden.

! Das Kabel muss regelmäßig kontrolliert werden und darüber durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst).

!Der Hersteller lehtne jeder Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollenn.

Anschluss an die Gasleitung

Der Anschluss des Gerätes an die Gasleitung oder an die Gasflasche muss gemäß den Vorschriften der gültigen Richtlinien (NBN D04-002) erfolgen und nur nach dem man sich vergewissert hat, dass es auf die Gasart, mit der es betrieben wird, eingestellt ist. Soltte dem nicht so sein, dann befolgen Sieitte die Anleitungen des Abschnits "Anpassung an die verschieden Gasarten". Bei Betrieb mit Flüssiggas aus Gasflaschen sind normgerechte Druckmesser zu verwenden. Zum Anschluss des Gerätes an die Erdgasleitung (II2E+3+) ist

in erster Linie das

Anschlussstück "R" (auf Anfrage erhältlich in Ariston-

Kundendienststellen) mit der entsprechenden Dichtung "G" an den am Gaszuleitungsschlauch befindlichen Anschluss "L" (siehe Abbildung) zu montieren. Bei dem

Anschlussrück handelt es sich um einen kegelFORMigen 1/2-Gas-Gewindezapfen.

Der Anschluss ist mittels eines:

• starren Rohres (gemäß der Norm NBN D51-003)

• oder mittels eines durchgehenden und mit

Anschlussverschraubungen versehenen Inox-Stahlschaues vorzunehmen.

Zwischen Gerät und Gasleitung ist ein gut zugänglicher Gashahn (der Marke A.G.B.) zu installieren.

Anschluss mittels eines starren Anschlussrohres (Kupfer oder Stahl)

!Der Anschluss an die Gasleitung muss so durchgeführt werden, dass das Gerät keinerlei Zugspannungen ausgesetzt wird.

Auf der Zuleitung zum Gerät befindet sich ein orientierbares, "L"-förmiges Anschlussstück, dessen Dichteit durch einen Dichtring gewährleistet wird. Muss das Anschlussstück verdreht (in eine andere Richtung gedreht) werden, ist es absolut erforderlich, den Dichtring (im Beipack) auszutauschen. Bei dem Anschlussstück für den Gaseingang handelt es sich um einen zylindrischen 1/2 Gas-Gewindezapfen.

Anschluss mittels Inox-Schlauchen mit hermetischen Wänden

Bei dem Anschlussstuck für den Gaseingang handelt es sich um einen zylindrischen 1/2 Gas-Gewindezapfen. Der Anschluss bzw. das Verlegen dieser Schlauche muss so erfolgen, dass sie bei größter Ausdehnung eine Länge von 2000 mm nicht überschreiben. Stellen Sie nach erfolgtem Anschlussitte sicher, dass der Inox-Schauch nicht mit beweglichen Teilen in Berührung kommt oder an irgendereiner Stelle eingedrückt wird.

! Verwenden Sie ausschließlich Schläuche und Dichtringe, die den jeweilig gültigen inländischen Normen entsprechen. Kontrolle auf Dichtheit

! Nach Abschluss der Installationsarbeiten überprüfen Sieitte alle Anschlusses auf Dichtheit; verwenden Sie hierzu auf keinen Fall eine Flamme, sondern eine Seifenlösung. Anpassung an die verschiedene Gasarten

Wird die Kochmulde auf eine andere Gasart eingestellt, als die, für die sie vorgesehen wurde (ersichtlich aus dem Etikett auf der Kochmuldenunterseite oder auf der Verpackung), müssen die Düsen der Brenner auf folgende Weise ausgetauscht werden:

1. Nehmen Sie die Kochmuldenroste ab undziehen die Brenner aus ihren Sitzen hereus.

2. Schrauben Sie die Düsen mit Hilfe eines 7 mm Steckschlüssels ab und ersetzen Sie sie durch die entsprechenden Düsen der neuen Gasart (siehe Tabelle 1 "Merkmale der Brenner und Düsen").

3. Setzen Sie samtliche Teile in umgekehrter Reihenfolge wieder ein.

4. Ersetzen Sie anschließend das Etikett der alten Eichung mit dem in unseren Kundendienst-Zentren erhältlichen Etikett der neu eingestillten Gasart.
5. Alle Teile in umgekehrter Reihenfolge wieder einsetzen.

Einstellung der Brenner-Primäreluft

An den Brennern ist keine Primärelufteinstellung erforderlich.

• Minimumeinstellung

• Drehen Sie den Brenner auf Minimum;

• Ziehen Sie den Reglerknopf ab und verstellen Sie dann die innen oder seitlich der Gashahnstange befindliche Einstellschraube, bis eine keine, gleichmäßige Flamine erreicht wird.
• Vergewissern Sie sich, dass bei raschem Drehen von Maximum auf Minimum die Flamme des Brenners nicht erlischt.
• Bei den mit einer Sicherheitsvorrichtung (Thermoelement) ausgestatteten Geräten muss bei Nichtfunktionieren der Vorrichtung bei auf Minimum eingestellten Brennern der Durchfluss der Minimumleistung (durch Regulieren der Einstellschraube) erhöht werden.
• Nach erfolgter Neuregelung sind die auf den Bypass-Linien angebrachten Siegel mit Siegellack oder ähnlichem Material zu erneuern.

! Bei Flüssiggasen muss die Einstellschraube ganz angezogen werden.

! Ersetzen Sie anschließend das Etikett der alten Eichung mit einem der neuen Gasart entsprechenden Etikett (in unseren Kundendienstzentren erhältlich).

! Sollete der Gasdruck der Anlage von den vorgesehenen Werten abweichen, oder nicht konstant sein, muss das Zuleitungsrohr mit einem geeigneten Druckregler (gemäß den national gültigen Normen und Vorschriften) installiert werden.

Merkmale der Brenner und Dusen

Tabelle 1 (DEUTSCHLAND - ÖSTERREICH)

Brenner	Ø Brenner(mm)	LeistungkW (H.s.*)		By-pass1/100(mm)	Düsen1/100(mm)	Durchfluβ*g/hG30/G31	Düsen1/100 (mm)		Durchfluβ*I/h
		Nom.	Min.				G20	G25(**)	G20	G25(**)
Blitz C	100	2.60	0.75	38	69	189	110	122	248	288
Schnell B	75	1.90	0.4	27	58	138	106	102	181	210
Hilfs A	55	1.00	0.4	27	45	73	79	77	95	111
mit Dreifachkrone D	130	3.25	1.3	50	74	236	133	143	309	360
Zufuhrdruck (mbar)	Nom.Min.Max					5042.557.5			201725	201825

Tabelle 1 (BELGIE)

Brenner	Ø Brenner (mm)	Leistung kW (H.s.*)		By-pass 1/100 (mm)	Düssen 1/100 (mm)	Durchfluß* g/h		Düssen 1/100 (mm)	Durchfluß* l/h
		Nom.	Min.			G30	G31		G20	G25
Blitz C	100	2.60	0.7	40	80	189	186	110	248	288
Schnell B	75	1.90	0.4	30	70	138	136	106	181	210
Hilfs A	55	1.00	0.4	30	50	73	71	79	95	111
mit Dreifachkrone D	130	3.25	1.3	57	91	236	232	133	309	360
Zufuhrdruck (mbar)	Nom.					28-30	37		20	25
	Min.					20	25		15	20
	Max.					35	45		25	30

• Bie 15^ C und 1013 mbar-Trockengas
  Propangas oberer Heizwert = 50,37MJ / kg
  Butan oberer Heizwert = 49,47MJ / kg
  Erdgas G20 oberer Heizwert = 37,78 MJ/m³
  Erdgas G25 oberer Heizwert = 32,49MJ / m^3

! Die Kochmuldearf nur dann uber Einbaubackofen installiert werden, wenn these uber ein Kuhlgeblase verfugen.

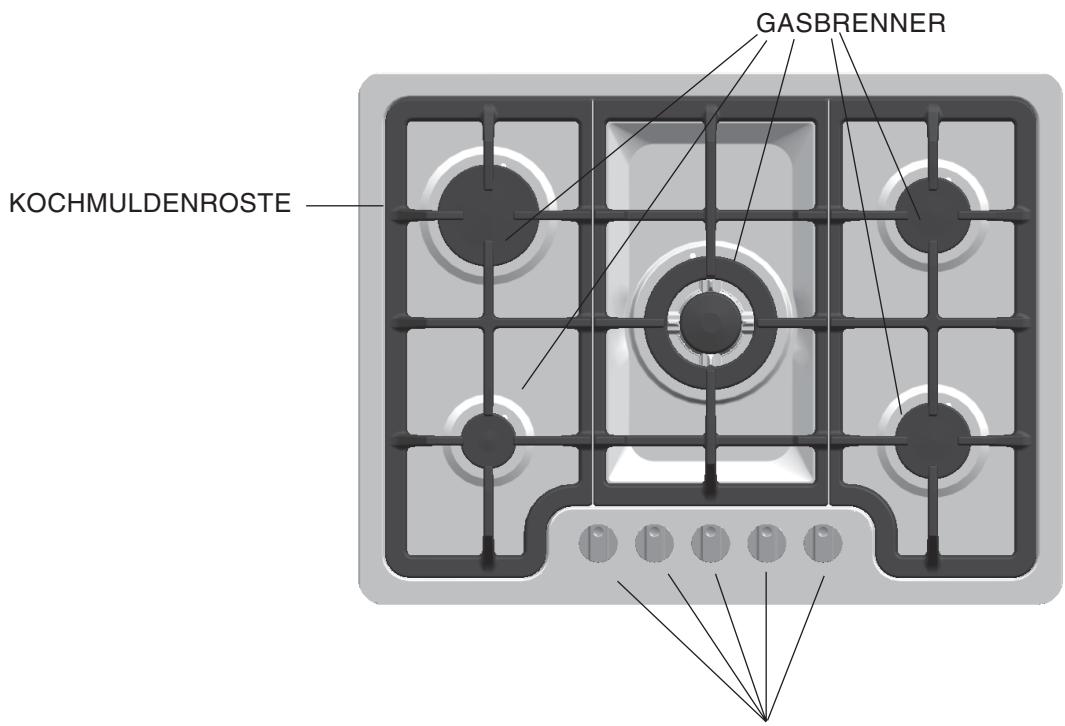

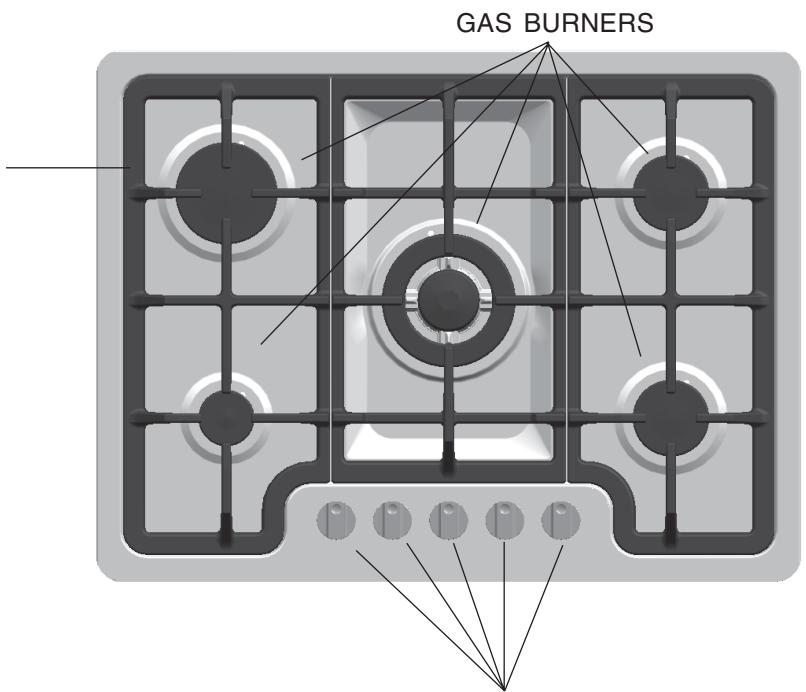

Geräteansicht

Reglerknöpf für GASBRENNER

• GASBRENNER: These weisen entsprechliche Durchmesser und Leistungen auf. Wahlen Sie den Brenner, der dem Durchmesser des eingesetzten Topfes entspricht.
• Reglerknöpfé für GASBRENNER: zur Regulierung der Flamme bzw. der Leistung.

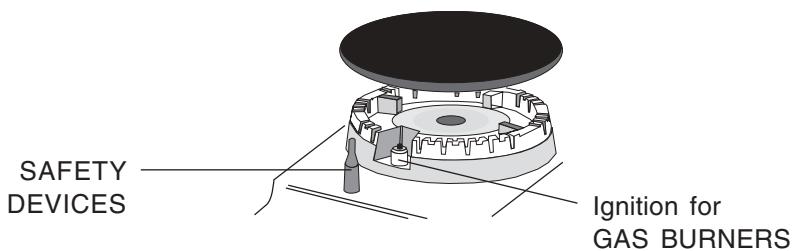

• GASBRENNER-ZündKERZE: zur automatischen Zündung des gewährten Brenners.

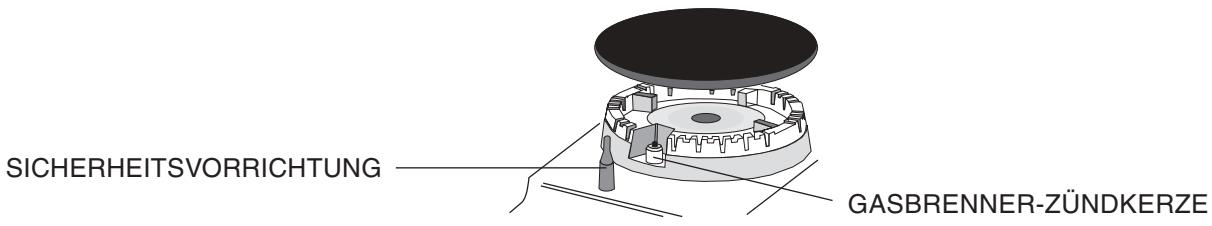

• SICHERHEITSVORRICHUNG: Diese spricht an, wenn die Flamme unversehens erlösen sollen und unterbricht automatisch die Gaszufuhr.

GASBRENNER-ZUNDKERZE

!Auf jedem Reglerknopf ist gekennzeichnet, welcher Gasflamme oder Elektroplatte* er entspricht.

Gasbrenner

Der gewählte Brenner kann mittels des entsprichenden Reglerknopfes auf folgende Einstellungen gedreht werden:

Zum Anzünden einer Gasflamme führen Sie ein brennendes Streichholz oder einen Gasanzünder an den Brenner, drücken den entsprechenden Reglerknopf fest ein, und drehen diesen dann gegen den Uhrzeigersinn auf Höchstleistung.

Bei den mit einer Sicherheitsvorrichtung ausgestatteten Brennern muss der Reglerknopf für ca. 2-3 Sekunden gedrückt werden, bis die Vorrichtung, dank derer die Flamme automatisch gezündet wird, heiß wird.

Es genugtatham,auf den Reglerknopf zu drucken und ihn dann gleichzeitig nach links zu drehen.Die hierbei erzeugten Funken bewirken die Zündung des Brenners.Nach der Zündung der Flamme ist noch ein ausreichender Druck auf den Reglerknopf beizubehalten,um die Aktivierung der Sicherheitsvorrichtung zu bewirken.

! Sollete der Brenner ungewollterweise erlösen,
drehen Sie den Reglerknopf auf Position ‘AUS’ und
versuchen ein erneutes Anzüden erst nach
Verstreichen von mindestens 1 Minute.

Zum Ausschalten des Brenners wird der Reglerknopf im Uhrzeigersinn auf die Position 'AUS' ("0") gedreht.

Da der Brenner mit einer Sicherheitsvorrichtung ausgestattet ist, muss der Reglerknopf für ca. 2-3 Sekunden gedrückt werden, bis die

Sicherheitsvorrichtung, dank derer die Flamme automatisch gezündet wird und brennend gehalten bleibt, heiß wird.

Praktische Hinweise zum Gebrauch der Brenner

Um optimale Leistungen zu gewährleisten, ist Folgendes zu beachten:

• Verwenden Sie die für den jeweiligen Brenner geeignete Topfgroße (siehe Tabelle) um zu vermeiden, dass die Flammen über den Topfboden herausschlagen.
• Benutzen Sie ausschließlich Kochgeschirr mit flachem Boden und mit Deckel.
• Drehen Sie den Brenner auf Klein, sobald das Gargut kann.

Brenner	Topdfurchmesser in cm.
Hilfsbrenner A	von 6 bis 15
Schnellkochbrenner B	von 15 bis 20
Blitzkochbrenner C	von 18 bis 26
Gasbrenner mit Dreifachkrone D	von 22 bis 26

TYPENSCHILD
Elektrischer Anschluss	Spannung 220-240V ~ 50/60Hz
CE	Dieses Gerät entspricht den folgenden EG-Richtlinien: - 2006/95/EWG vom 12.12.06 (Niederspannung) und nachfolgenden Änderungen - 89/336/EWG vom 03.05.89 (elevromagnetische Verträglichkeit) und nachfolgenden Änderungen - 93/68/EWG vom 22.07.93 und nachfolgenden Änderungen. - 90/336/CEE vom 29.06.90 (Gas) und nachfolgenden Änderunge. - 2002/96/EC

Vorsichtsmaßregeln und Hinweise

! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen gefeliefert und sollenen aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät bezieht sich auf ein Einbaugerät der Klasse 3.
• Gasgeräte erfordern eine ordnungsgemäße Belüftung um einen einwandfrei Betrieb zu gewährleisten. Vergewissern Sie sich deshalb davon, dass bei der Installation die im Abschnitt "Aufstellung" aufgeführten Anforderungen gegeben sind.
  Die Anweisungen gelten nur für die Bestimmungsländer, deren Symbole im Handbuch und auf dem Typenschild angegeben sind.
• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Das Gerätarf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.
• Berühren Sie das Gerät nicht mit nassen oder feuchten Handen oder Fußen und auch nicht, wenn Sie barfuß sind.
• Das Gerätarf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden.
• Vermeiden Sie, dass die Stromkabel anderer Elektrogeräte in Kontakt mit freißen Backofenteilen gelangen.
• Die zur Belüftung und Wärmeableitung vorgesehenen Öffnungen)dürfen nicht zugestellt bzw. abgedeckt werden.
• Vergewissern Sie sich stets, dass sich die Reglerknöpfle auf der Position "l"/"i" befoinden, wenn das Gerät nicht in Betrieb ist.
• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.
• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.
• Bei etwaigen Störungen versuchen Sieitte nicht, Innenteile selbst zu reparieren. Kontaktieren Sie den Kundendienst (siehe Kundendienst).
• Stellen Sie Stieltöpe und Pfannen immer mit nachinnen gerichteten Griffen auf die Kochstelle, um jegliches Risiko durch unbeabsichtigtes Anstoßen auszuschreiben.

• Schlieben Sie die Glasabdeckung (falls vorhanden) nicht, wenn die Gasbrenner oder die Elektroplatte noch heiß sind.

• Lassen Sie die Elektroplatteitte nicht eingeschaltet, wenn kein Kochgeschirr darauf steht.

• Gebrauchen Sieitteibekeinunstabilesoderverformtes Kochgeschirr.
• Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Produktkennis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben.
• Kinder)durfen nicht mit dem Gerat spielen.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden.
  Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE))dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmullkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Endverbraucher konnen ihr Elektrohaushaltsgerät zu öffentlichen Recyclinghofen, anderen communalen Müllsammeinrichtungen oder, falls durch nationales Recht erlaubt, bei einem Neukauf eines vergleichbaren Gerätes dem Handler in Obhut geben. Alle führenden Hausgerätehersteller arbeiten aktiv an der Erstellung eines Systems zur Sammlung und Entsorgung von Elektrohaushalts-Altgeräten.

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Reinigung Ihres Gerätes

! Der Einsatz von Scheuermitteln oder scharfen oder chemischen Reinigungsmitteln, wie Backofensprays, Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme, die die Oberfläche der Kochmulde hoffnungslos beschädigen * 們 den, ist zu vermeiden.

! Verwenden Sie zur Reinigung der Kochmulde keine Dampf- oder Hochdruckreinigungsgeräte.

• Zur tätiglichen Pflege genutzt es, die Kochmulde mit einem feuchten Schwamm abzwischen und mit Kuchenpapier abzutrocknen.
  Die abnehmbaren Teile müssen regelmäßig mit warmem Wasser und Spülmittel gereinigt und von eventuellen Verkrustungen befreit werden.
• Bei den mit automatischer Zündung versehenen Kochmulden müssen die Spitzen der elektronischen Zündvorrichtungen früig sorgfältig gereinigt werden, wobei zu kontrollieren ist, dass die Löcher der Flammenkranze nicht verstopft sind.
• Auf den Edelstahlteilen konnen Flecken hinterbleiben, wenn stark kalkhaltiges Wasser oder scharfe (phosphorhaltige) Spülmittel für längerere Zeit darauf auf stehenbleiben. Es ist ratsam, diese Teile nach der Reinigung gut nachzuspüssen und trockenzureiben. Übergekochtes Wasser muss ebenfalls beseitigt werden.

Wartung der Gashähne

Im Laufe der Zeit könnte der Gashahn blockieren oder sich nur schwer drehen setzen. In einem solchen Fall ist der Hahn auszutauschen.

! These Arbeits darf nur durch einen vom Hersteller anerkannten Techniker durchgefuhrt werden.

Bevor Sie bei eventuellen Betriebsstörungen den Kundendienst anfordern, sollenen eine Kontrollen vorab durchgefuhrt werden. Vergewissern Sie sich in erster Linie, dass auch keine Unterbrechung in der Strom- bzw. Gaszufahr ihrer Anlage besteht, vor allem, ob der Gashaupthahn auch aufgedreht wurde.

Störungen

Der Brenner zündet bzw. hält die Flammene nicht.

Bei den mit Sicherheitsvorrichtungen versehenen Modellen erlischt die Flamme.

Bei Einstellung des Brenners auf Minimum erlischt die Flamme.

Das Kochgeschirr steht nicht sicher.

Mögliche Ursachen / Lösungen

• die Gasaustrittsöffnungen der Gasbrenner verstopt sind;

• alle abnehmbaren Brennerteile ordnungsgemäß montiert wurden;
  Durchzug in Kochmuldennähe besteht;

• der Reglerknopf auch bis zum Anschlag durchgedrückt wurde;

• der Reglerknopf lange genug gedrückt wurde, um die Aktivierung der Sicherheitsvorrichtung zu ermöglich;

• die direkt an der Sicherheitsvorrichtung befindlichen Gasaustrittsöffnungen verstopf sind.

• die Gasaustrittsöffnungen verstopf sind;

• Durchzug in Kochmuldennähe besteht;
• das Minimum korrekt eingestellt ist.
• der Topf Boden auch vollständig eben ist;
• der Topf auch genau auf die Brennermitte gestellt wurde;
• die Kochmuldenroeste vertauscht wurden.

Sollte Ihr Gerät trotz aller Kontrollen nicht Funktionieren bzw. die Störung weiter bestehen bleiben, dann fordern Sieitte den nachstliegenden Kundendienst an.Geben Sieitte Folgendes an:

das Geratemodell (Mod.)
- die Modellnummer (S/N).

Letztere Informationen finden Sie auf dem Typenschild, das sich auf dem Gerät und/oder der Verpackung befindet.

!Beauftragen Sie bei einem Defekt niemals einen nicht autorisierten Kundendienst bzw. Techniker und halten Sie ausschließlich Original-Ersatzteile einbauen.

Italiano, 1

English,12

Français, 23

Nederland, 34

Deutsch, 46

Espanol , 57

PP 73 G

PP 73 G AT

TF753S

PPF 73 G

PP 73 G SF

Sumario

Instalación, 58-62

Colocacion

Conexión electrica

Conexión de gas

Placa de caracteristicas
