Tipo di prodotto	Lavastoviglie da incasso
Marca	Hotpoint Ariston
Modello	LD 44
Dimensioni (H x L x P)	85 x 45 x 60 cm
Peso	40 kg
Alimentazione	220-240 V, 50 Hz, 10 A
Potenza massima	1900 W
Classe energetica	A+
Consumo d'acqua per ciclo	10 L
Capacità	12 coperti
Numero di programmi	6
Programmi principali	Eco, Intensivo, Rapido, Delicato, Ammollo, Auto
Funzioni aggiuntive	Mezzo carico, Partenza ritardata, Blocco bambini
Rumorosità	49 dB(A)
Materiale cestello	Acciaio inox
Pulizia filtro	Ogni 2-4 cicli o quando necessario
Manutenzione	Pulire filtri e bracci rotanti periodicamente
Sicurezza	Protezione antiallagamento, blocco bambini
Ricambi disponibili	Cestelli, bracci rotanti, filtri, elementi riscaldanti
Certificazioni	CE, RoHS

Domande frequenti - LD 44 Hotpoint Ariston

Come pulire il filtro della lavastoviglie Hotpoint Ariston LD 44?

Rimuovere il cestello inferiore, svitare e rimuovere il filtro cilindrico e la microrete. Sciacquare a fondo sotto acqua corrente e rimontare. Eseguire questa operazione ogni 2-4 cicli.

Cosa fare se la lavastoviglie non scarica l'acqua?

Controllare il filtro per ostruzioni, verificare che il tubo di scarico non sia piegato o bloccato, e assicurarsi che lo scarico del lavello non sia intasato. Se il problema persiste, contattare l'assistenza.

Quali detersivi usare per il modello LD 44?

Utilizzare detersivi in polvere, gel o pastiglie specifici per lavastoviglie. Si consiglia di usare anche brillantante e sale rigenerante per una migliore asciugatura.

Come impostare la partenza ritardata?

Premere il tasto 'Partenza ritardata' sul pannello di controllo e selezionare il ritardo desiderato (da 1 a 24 ore) tramite i tasti freccia. Confermare premendo Start.

Perché la lavastoviglie fa rumore durante il funzionamento?

Rumori anomali possono essere causati da stoviglie non sistemate correttamente, oggetti metallici che sbattono, o bracci rotanti ostruiti. Verificare il carico e pulire i bracci.

Come attivare il blocco bambini?

Tenere premuto il tasto 'Blocco bambini' (spesso indicato con un lucchetto) per 3 secondi finché non si accende la spia. Per disattivarlo, ripetere la procedura.

Qual è la temperatura massima dell'acqua in ingresso?

La temperatura dell'acqua in ingresso non deve superare i 60°C. Per un collegamento ottimale, utilizzare acqua fredda (non superiore a 30°C) per i programmi standard.

Cosa fare se la lavastoviglie non si accende?

Controllare che la spina sia inserita correttamente, verificare che non ci sia un fusibile saltato o un interruttore differenziale scattato. Se tutto è a posto, contattare il servizio assistenza.

Quanto sale rigenerante mettere?

Aprire il tappo del contenitore del sale (solitamente sul fondo), riempire con sale specifico per lavastoviglie fino al bordo, quindi pulire con un panno e chiudere. La prima volta aggiungere anche un litro d'acqua.

Dove trovare il manuale utente in formato PDF?

Il manuale è disponibile gratuitamente sul sito notice-facile.com nella sezione dedicata a Hotpoint Ariston LD 44. È possibile scaricarlo direttamente in formato PDF.

MANUALE UTENTE LD 44 Hotpoint Ariston

Istruzioni per l'installazione e l'uso

Lavastoviglie

Guida rapida per la lavastoviglie

Questo manuale ti racconta in maniera piacevole tutto quello che può offrirti il tuo nuovo elettrodomestico. In più, scoprirai curiosità e piccole astuzie per lavare meglio con la tua lavastoviglie e farla durare di più.

1. Installazione e trasloco (p. 8)

L'installazione, dopo la consegna o un trasloco, è l'operazione più importante per il buon funzionamento della tua lavastoviglie. Verifica sempre:

1. Che l'impianto elettrico sia a norma;
2. Che i tubi di carico e scarico dell'acqua siano collegati correttamente;
3. Che la lavastoviglie sia a livello. Ne vale la pena: per la durata e il corretto funzionamento della lavastoviglie.

2. Quadro comandi ai tuoi ordini (p. 2)

Impara a conoscere le parti da cui è composta la lavastoviglie, la userai meglio. Qui trovi la descrizione dettagliata dei comandi e delle parti interne.

3. Come si caricano le stoviglie (p. 3)

In questa pagina trovi consigli utili per caricare correttamente la lavastoviglie e sfruttare al meglio i suoi spazi.

4. Come avviare la lavastoviglie (p. 4)

Dopo avere caricato la lavastoviglie, devi scegliere il programma giusto e dosare correttamente detersivo e brillantante. Leggere queste pagine ti aiuterà in tutte le fasi del lavaggio.

5. Il sale: un importante alleato (p. 7)

Usare il sale giusto e nella giusta quantità ti aiuta a conservare in ottimo stato la lavastoviglie, per lavare meglio ed evitare i possibili danni del calcare.

6. Consigli e suggerimenti, anche per risparmiare (p. 7)

Qui trovi piccoli consigli per lavare meglio le tue stoviglie e per risparmiare scegliendo il programma adatto al tipo di carico.

7. Problemi e soluzioni (p. 9)

Prima di chiamare il tecnico, guarda qui: moltissimi problemi possono avere una soluzione immediata. Se poi non riesci a risolvere chiama il numero dell'assistenza Ariston e in poco tempo, se possibile, qualsiasi guasto sarà riparato.

8. Sicurezza per te e la tua famiglia (p. 9)

Leggi questo capitolo con attenzione, ti darà informazioni utili sulla sicurezza di installazione, l'uso e la manutenzione. Per evitare brutte sorprese.

9. Cura e manutenzione particolari (p. 10)

Ogni tanto, una volta al mese, dedica un po' di attenzione al gruppo filtrante e agli irroratori. Qui imparerai come fare.

10. Tenere in forma la lavastoviglie (p. 10)

Rispetta le poche regole che leggi qui, il risultato sarà una lavastoviglie sempre in ottima forma.

11. Caratteristiche tecniche (p.2)

Tutti i dati tecnici del tuo elettrodomestico, sempre a norma di legge.

12. Ariston ti è vicina anche dopo l'acquisto (p.11)

Ariston sostiene i suoi prodotti con servizi e supporto anche dopo l'acquisto, offrendoti garanzie speciali, assistenza professionale, ricambi e accessori di qualità. Per informazioni, telefona al Numero Verde Ariston.

Apriamo insieme la tua lavastoviglie

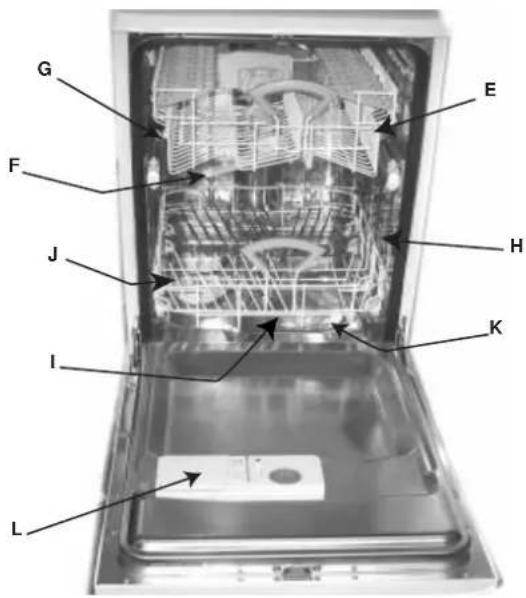

Come è fatta?

Imparare a conoscere le parti da cui è composta la lavastoviglie ti aiuterà a usarla meglio.

E. Cestello superiore

F. Irroratore superiore

G. Regolazione altezza cestello

H. Cestello inferiore

I. Irroratore inferiore

J. Tappo contenitore sale

K. Filtro lavaggio

L. Contenitore detersivo e brillantante

Quadro comandi ai tuoi ordini

A. Pulsante di Stand-by

Premi questo pulsante per accendere il display

B. Display

Visualizza le funzioni in corso.

D. Pulsante di Start/Reset Con Start si avvia il programma, con Reset si annullano tutte le impostazioni.

E. Spia programma auto Duo-Wash

Ti ricorda che è stato impostato il programma Duo-Wash.

F. Spia ritardo partenza Ti segnala che è stato impostato il ritardo partenza.

G. Spia extra asciugatura Indica che è stata impostata l'extra asciugatura.

H. Spie avanzamento ciclo Prelavaggio, lavaggio, risciacqui, asciugatura.

I. Simboli dei programmi Una vasta scelta di programmi di lavaggio.

L. Indicatore numerico multifunzione

Ti informa su durata ciclo, tempo di attesa, eventuali codici di errore.

M. Pulsante "Mode"

Premendolo puoi selezionare il programma auto Duo Wash, il ritardo partenza, l'extra asciugatura, il mezzo carico.

N. Spia segnalazione cesto superiore o inferiore

Indica il cesto selezionato per il mezzo carico.

P. Pulsante selezione programmi

Premilo per scegliere il programma preferito

Q. Spia segnalazione

perdite d'acqua Ti segnala che ci sono perdite d'acqua.

S. Pulsante "Select"

Premendolo imposti le funzioni di: ritardo partenza, extra asciugatura, selezione cesti.

T. Spia mancanza sale

Ti avvisa che è ora di aggiungere il sale.

U. Spia mancanza brillantante

Ti avvisa che è ora di aggiungere il brillantante.

Caratteristiche Tecniche

Caratteristiche tecniche

Larghezza	cm.45
Profondità	cm. 60
Altezza	cm. 85
Capacità	9 coperti standard
Pressione acqua alimentazione	4,3 psi - 145 psi 30KPa ÷ 1MPa (0,3 ÷ 10 bar)
Tensione di alimentazione	Vedi targhetta caratteristiche
Potenza totale assorbita	Vedi targhetta caratteristiche
Fusibile	Vedi targhetta caratteristiche

Questa lavastoviglie è conforme alle seguenti Direttive Comunitarie:

• 73/23/CEE (Basse Tensioni) e successive modificazioni;

• 89/336/EEC (Compatibilità elettromagnetica) e successive modificazioni.

• 97/17/CE (Etichettatura)

• 2002/96/CE (Rifiuti di Apparecchiature Elettriche ed Elettroniche)

Come si caricano le stoviglie?

Prima di lavare, piccoli gesti possono aiutarti a lavare meglio e a conservare più a lungo la tua lavastoviglie. Asporta i residui più grossi di cibo, metti a bagno le pentole e le padelle più incrostate. Dopo avere caricato le stoviglie controlla che le pale dell'irroratore girino bene. Non sovrapporre bicchieri e tazze, controlla che i piatti non si tocchino.

Prima di tutto.

Prima di disporre le stoviglie nei cestelli, asporta i residui più grossi di cibo, eviterai così di intasare i filtri riducendo l'efficacia del lavaggio.

Se le pentole e le padelle sono molto incrostate, mettile a bagno in attesa del lavaggio. Per facilitare l'operazione di carico delle stoviglie estrai i cesti.

Cosa va nel cestello inferiore?

Nel cestello inferiore ti consigliamo di mettere le stoviglie più difficili da lavare: pentole, coperchi, piatti piani e fondi, ma anche: tazze, tazzine e bicchieri. (nelle foto trovi esempi di carico).

• Piatti da portata e coperchi grandi: sistemali ai lati del cestello. - Pentole, insalatiere: devono essere sempre capovolte. - Stoviglie molto fonde: sistemale in posizione obliqua, così l'acqua potrà defluire per lavarle meglio. - Bicchieri e tazze: sistemali come indicato nella figura.

Il cesto inferiore ha i settori reclinabili (vedi la figura B), potrai così sistemare ancora più pentole e padelle o fare spazio a quelle più grandi.

Il cestino posate è dotato di una griglia asportabile: inserisci le posate ad una ad una nelle feritoie con i manici rivolti verso il basso (ved. figura A).

I coltelli e gli utensili con punte taglienti devono essere caricati con le punte rivolte verso il basso; inserisci i cucchiaini uno ad uno nelle feritoie.

Sistema le posate in modo che non si tocchino fra di loro.

E' meglio sistemare le posate particolarmente lunghe in posizione orizzontale nella parte anteriore del cestello superiore.

Dopo avere caricato la lavastoviglie, ricordati di controllare che le pale dell'irroratore ruotino liberamente, senza scontrarsi con le stoviglie.

Cosa va nel cestello superiore?

Nel cestello superiore carica le stoviglie delicate e leggere: bicchieri, tazze da tè e caffè, piattini ma anche piatti, insalatiere basse, padelle, pentole e tegami bassi poco sporchi (nelle foto puoi trovare esempi di carico).

Sistema le stoviglie leggere in modo che non vengano spostate dai getti d'acqua.

In dotazione possono essere fornite una o due ribaltine sulle quali sistemare tazze e tazzine ma anche coltelli lunghi e acuminati e posate di servizio.

Dopo avere caricato la lavastoviglie, ricordati di controllare che le pale dell'irroratore ruotino liberamente, senza scontrarsi con le stoviglie.

Regolazione del cestello superiore.

Puoi regolare il cestello superiore in posizione alta o bassa per poter collocare le tue stoviglie senza difficoltà.

Ai lati del cestello superiore si trovano due maniglie: con quelle puoi regolarne l'altezza (vedere figura C).

Esempi di caricamenti cestello superiore

cestello inferiore

Avviare la lavastoviglie

Pronti, via!

Hai caricato la lavastoviglie e ora devi impostare il programma di lavaggio. Bastano pochi minuti per imparare

Prima di tutto.

Inserisci la spina nella presa di corrente, la lavastoviglie è sotto tensione. Apri completamente il rubinetto dell'acqua e premi il pulsante di Stand-by:

il display si illumina e compaiono 4 trattini: significa che la lavastoviglie è pronta per essere programmata.

Scegliere il programma

Seleziona il programma premendo questo pulsante. Ad ogni pressione sul pulsante corrisponde un segnale acustico e si accendono in successione i corrispondenti simboli:

scegli il programma che ritieni più indicato al tipo di stoviglie da lavare (dai un'occhiata a pag. 6, trovi la tabella programmi). Tieni premuto il pulsante di Start ed il programma si avvia, ma se hai dimenticato la porta aperta sul display comparirà la scritta "DOOR", chiudila e premi di nuovo lo stesso pulsante.

Dopo un segnale acustico il programma si avvia e sul display comparirà solo il simbolo del programma selezionato.

Sul numeratore leggerai il tempo residuo alla fine del programma. Non aspettarti un preciso conto alla rovescia ma tieni conto che la macchina parte con un tempo stimato che si aggiorna, grazie al sensore di cui è dotata, via via che il programma avanza, acquisendo i molti parametri che le consentono di ottimizzare il ciclo di lavaggio.

La lavastoviglie ti informa.

La tua lavastoviglie è dotata di lampade spia (H) che si illuminano per segnalarti lo stato di avanzamento del ciclo di lavaggio.

luminano per segnalarti lo stato di avanzamento del ciclo di lavaggio.

Ecco i simboli delle fasi: prelavaggio, lavaggio, risciacqui, asciugatura.

In ogni momento la tua lavastoviglie ti dice a che punto è arrivata.

Ma se hai sbagliato programma, niente paura! Puoi modificare il programma in corso se è appena iniziato. Tieni premuto per circa 3 secondi

Ma se hai sbagliato programma, niente paura! Puoi modificare il programma in corso se è appena iniziato. Tieni premuto per circa 3 secondi.

il pulsante di Reset:

Sentirai un segnale acustico prolungato seguito da 3 brevi bip. La spia "T" si spegne, compaiono i 4 trattini ad indicare che tutte le impostazioni sono state annullate. Ora puoi re-impostare il programma giusto.

Hai dimenticato fuori una stoviglia?

Be', capita a tutti. Interrompi il ciclo di lavaggio premendo il pulsante di Stand-by, inserisci la stoviglia dimenticata e premi di nuovo lo stesso pulsante. Il ciclo riprenderà dal punto in cui l'hai interrotto.

Finito?

La fine del ciclo è segnalata da 2 brevi segnali acustici e sul display compare la scritta "END" lampeggiante.

Attenzione:

Spegni il display premendo il pulsante "A", stacca la spina dalla presa di corrente per togliere l'alimentazione elettrica; il cavo di alimentazione deve essere perciò facilmente accessibile.

• Chiudi il rubinetto dell'acqua. - Attendi alcuni minuti prima di togliere le stoviglie: scottano! Se aspetti un pochino, si asciugano meglio. - Svuota per primo il cesto inferiore.

Accertati che il programma sia terminato prima di togliere le stoviglie!

È andata via la luce? Hai aperto la porta della macchina?

Il programma si interrompe e poi riprende quando torna la luce o quando chiudi la porta. È tutto sotto controllo!

Quando apri la porta, il display te lo segnala con la scritta "DOOR" lampeggiante.

all'azzeramento. Vedrai spegnersi la spia:

Vuoi una maggiore asciugatura?

Programma "Duo Wash":

E' un programma speciale che consente di effettuare un lavaggio differenziato sui due cesti: delicato sul superiore per cristalli e bicchieri, energico per pentole e padelle sul cesto inferiore.

Premi il pulsante (Mode) Ⓜ e seleziona il simbolo del Duo-Wash, ora premi Ⓗ (Select): con “on” lo selezioni e si illuminerà il rettangolino corrispondente, con “off” lo deselezioni; dopo circa 5 secondi esce automaticamente dal menù.

Premi ora Start ed il programma si avvia con un bip.

Decidi tu quando partire.

Hai caricato la lavastoviglie, prima o dopo l'impostazione del programma puoi scegliere anche quando farla partire.

Premi il tasto "M" (Mode) quindi seleziona il simbolo del ritardo partenza: vedrai annerirsi il rettangolino corrispondente. Premi ora il pulsante "S" (Select) e puoi posticipare la partenza del ciclo di lavaggio da 1h a 24h. Se premi ancora una volta compare "OFF" (nessuna selezione).

Dopo aver effettuato la scelta, controlla che la porta sia chiusa e avvia il programma tenendo premuto il pulsante di START ◇ Sul display inizierà il conto alla rovescia del tempo di attesa.

Terminato il conto alla rovescia il programma si avvia e sul display puoi leggere il tempo medio residuo alla fine del programma.

Hai cambiato idea?

Se cambi idea e vuoi impostare un tempo minore è sufficiente premere i pulsanti Mode e Select e ripetere la selezione.

Se invece vuoi annullare il ritardo impostato e desideri avviare subito il programma, premi il pulsante Select in successione fino

Prima di avviare il programma impostato premi in successione il pulsante "M" (Mode) fino a selezionare il simbolo dell'extra asciugatura "G", si illumina il rettangolino corrispondente. Premi il pulsante "S" (Select) e seleziona On per attivare l'extra asciugatura, Off per disattivarla. Ricorda che con l'extra asciugatura il programma di lavaggio durerà più a lungo per darti stoviglie più asciutte.

Questa opzione non è compatibile con l'ammollo.

Vuoi fare il mezzo carico?

Ricordati di dimezzare la quantità di detersivo.

Hai poche stoviglie da lavare e decidi di caricarle tutte su un solo cesto per risparmiare acqua, detersivo ed energia elettrica. Premi il tasto Mode in successione fino a selezionare il simbolo "N": vedrai illuminarsi il rettangolino corrispondente. Con il pulsante S (select) puoi scegliere di fare il mezzo carico sul cesto superiore (1/2 U) oppure su quello inferiore. Ad ogni pressione senti un bip e si illumina il simbolo corrispondente. Sul display puoi vedere il simbolo del cesto selezionato. Off indica "nessuna selezione".

Dopo aver effettuato la scelta avvia il programma con START. Questa opzione è valida con tutti i programmi.

Quando apri la porta della lavastoviglie se il ciclo di lavaggio è in corso o è appena terminato, fai attenzione al vapore caldo che fuoriesce, potresti scottarti!

Detersivo e brillantante

Usa solamente prodotti specifici per lavastoviglie. Versa il detersivo nel distributore che trovi all'interno della porta. Prima dell'inizio del ciclo di lavaggio!

Il detersivo

Caricamento del detersivo

Per aprire il coperchio A, premi il pulsante B. Il detersivo va inserito nelle 2 vaschette fino al bordo.

Ora puoi chiudere il coperchio: premi finché senti lo scatto.

Se decidi di utilizzare il detersivo in compresse mettine una nella vaschetta "D" e chiudi il coperchio.

Non si chiude!

Controlla che sui bordi della vaschetta non ci siano residui di detersivo. È colpa loro se il coperchio non riesce a chiudersi. Eliminali e vedrai che si chiuderà.

Consigli utili

- Dosa la giusta quantità di detersivo: se eccedi non otterrai stoviglie più pulite, solo un maggiore inquinamento ambientale.

• Tieni detersivo e brillantante in luoghi asciutti, lontano dalla portata dei bambini.

Il brillantante.

Il brillantante rende le stoviglie più brillanti perché ne migliora l'asciugatura.

Il serbatoio del brillantante è posto all'interno della porta: va riempito quando lampeggia la spia mancanza brillantante 'U'.

Se ti capita di versare del brillantante fuori dal serbatoio, pulisci bene con una spugna.

Caricamento del brillantante.

Per aprire il contenitore ruota in senso antiorario il tappo C. Fai attenzione quando versi il brillantante per evitare che fuoriesca. Puoi adattare la quantità di brillantante utilizzato dalla lavastoviglie: regola con un giravite o con una moneta agendo sul regolatore F che vedi sotto il coperchio C.

Puoi scegliere tra sei posizioni. Normalmente è tarato sul 4.

La regolazione della quantità di brillantante usato migliora

l'asciugatura. Se sulle stoviglie noti gocce d'acqua o macchie, ruota il regolatore verso i numeri più alti. Se invece le tue stoviglie presentano delle striature bianche, ruota il regolatore verso i numeri più bassi.

Attenzione

In commercio si possono trovare prodotti per il lavaggio delle stoviglie che contengono detersivo, sale e brillantante (3 in 1).

Se l'acqua è dura o molto dura consigliamo di aggiungere comunque sale nell'apposito dispenser per evitare la formazione di striature bianche sulle stoviglie o sulla vasca.

Se si utilizzano i prodotti 3 in 1 non è più necessario caricare il brillantante nell'apposito serbatoio.

Se si vuole un'asciugatura ancora maggiore è possibile caricare il brillantante, avendo cura però di portare il regolatore sul n° 2.

In ogni caso consultare le istruzioni del produttore sulle confezioni.

Se si usano solo questi prodotti è normale che le spie sale e brillantante, dopo un certo numero di cicli, lampeggino in permanenza.

Ogni sporco ha il suo

programma

Con il lavaggio in lavastoviglie avrai la garanzia di un ambiente igienizzante e di un pulito più sicuro.

Ricorda: nei programmi auto i cicli possono subire delle modifiche dovute all'intervento del sensore che valuta il grado di sporco e li ottimizza.

Programmi "AUTO"

La tua lavastoviglie attraverso un

particolare sensore può valutare il grado di

sporco e impostare il lavaggio più efficiente ed economico.

Programma Indicazioni per la scelta deiprogrammi		Descrizione del ciclo	Detersivo prelavaggio + lavaggio	Brillantante	Durata del programma (tolleranza ±10% senza extra asciugatura)
Auto Super Wash	Stoviglice pentolemolto sporche (da non usare per pezzi delicati)	Prelavaggio con acqua calda a 40°C Lavaggio a 65°C2 risciacqui con acqua fredda Risciacquo caldo a 65°CAsciugatura	3+24 gr.	*	120'
Auto Normale	Ciclo per stoviglie e pentole normalmentesporche. Programma standard giornaliero.	Lavaggio a 60°C Risciacquo freddo Risciacquo caldo a 70°CAsciugatura	27 gr.	*	93'
eco Auto	Programma per un lavaggio ecologico, a bassi consumi energetici, adatto a stoviglie e pentole normalmente sporche.	2 Prelavaggi con acqua fredda Lavaggio a 50°C Risciacquo caldo a 65°CAsciugatura	3+24 gr.	*	145'
Rapido Asciugatura	Ciclo economico e veloce da utilizzare per stovigliepoco sporche, subito dopo l'uso.	Breve lavaggio a 47°C Risciacquo caldo a 65°CAsciugatura	20 gr.	*	40'
Ammollo	Lavaggiopreliminarcinattesa di completare il carico al pasto successivo.	Breve lavaggio freddo per impedire l'essicazione dei residui di cibo sulle stoviglie			12'
Cristalli	Giclospecialedautilizzare per pezzidelicati, più sensibiliale alte temperature, subito dopo l'uso.	Lavaggio a 52°C Risciacquo a 45°C Risciacquo caldo a 65°CAsciugatura	20 gr.	*	90'
Speciale Ospiti	Ciclo di risciacquo e asciugatura per stoviglie che si utilizzanoramente; solo impolverate.	Risciacquo caldo a 65°CAsciugatura		*	36'

PROGRAMMA OPZIONALE

Auto DuoWash

Lavaggiodifferenziatosuidecesti: delicato sul superiore percristalli ebicchieri,energico per pentole sul cesto inferiore.

Prelavaggio freddoLavaggio a 52°C Risciacquo ticpido a 45°C Risciacquo caldo a 65°CAsciugatura

3+24 gr.

*

105'

Mai senza sale

La durezza dell'acqua varia a seconda delle località. Se l'acqua di casa è dura, senza decalcificazione si formerebbero incrostazioni sulle stoviglie. La tua lavastoviglie ha un decalcificatore che utilizza sale speciale ed elimina il calcare dall'acqua.

Caricamento del sale.

Utilizza sempre sale specifico per lavastoviglie.

Il serbatoio del sale è sotto il cestello inferiore, riempilo così:

1. Estrai il cesto inferiore, svita e togli il tappo del serbatoio.
2. È la prima volta che carichi il sale? Prima riempi d'acqua il serbatoio (la prossima volta non dovrai più farlo).
3. Metti l'imbuto della lavastoviglie sul foro e introduci circa due chili di sale. È normale vedere uscire un po' d'acqua dal serbatoio.
4. Riavvita con cura il tappo.

Quando devo caricare il sale?

Il serbatoio del sale va riempito quando lampeggia la spia mancanza sale "T". Dopo aver caricato il sale, per la prima volta, è normale che la spia lampeggi per max 5 cicli consecutivi.

Regolazione sale

La tua lavastoviglie ti consente di regolare il consumo del sale a seconda della durezza dell'acqua di casa tua. Così potrai ottimizzare e personalizzare il consumo del sale (né troppo né troppo poco).

Per regolare il consumo del sale fai così:

1. Svita il tappo del serbatoio sale
2. Sul collare del serbatoio vedi una freccia (figura accanto): se necessario, ruotala in senso antiorario dal segno "-" al segno "+".

Scegli la posizione della freccia facendo riferimento allo schema con la durezza dell'acqua.

Per evitare la formazione di ruggine, carica il sale prima di iniziare un ciclo di lavaggio.

Durezza dell'acqua
°dH	°FH	mmol/l	Posizione selettore	Consumo sale (gramml/- ciclo)	Autonomia (cicl\2kg)
0 -10	0 - 17	0 - 1,7	/	0	/
10 - 25	18 - 44	1,8 - 4,4	"-"	20	60
25 - 50	45 - 89	4,5 - 8,9	MED	40	40
> 50	> 89	> 8,9	"+"	60	25

Non conosci il grado di durezza dell'acqua di casa tua? Chiedilo alla società che fornisce l'acqua nella tua zona.

Suggerimenti e consigli per te.

Come conservare e riparare le stoviglie a cui tieni

■ Quasi tutta l'argenteria si può lavare in lavastoviglie. Ci sono due eccezioni: l'argenteria antica e quella decorata con un agente ossidante. L'acqua calda può allentare i manici di quella antica e far sparire i motivi ornamentali dell'altra.

Non mettere mai l'argenteria a contatto con altri metalli: eviterai macchie e annerimento.

Oltre a farti risparmiare tempo e fatica, la lavastoviglie disinfetta le stoviglie, lavandole ad un'alta temperatura.

■ Piatti e vassoi d'argento vanno lavati immediatamente dopo l'uso, soprattutto se sono stati a contatto con sale, uova, olive, senape, aceto, succhi di frutta e verdure cotte. ■ Per stoviglie particolarmente delicate, utilizza il lavaggio specifico presente nella tua lavastoviglie.

Risparmiare si può

Un uso intelligente degli elettrodomestici ti fa risparmiare e fa bene all'ambiente

Massimo carico.

Per ottimizzare i consumi, attiva la lavastoviglie possibilmente a pieno carico. Se per riempirla passa un po' di tempo, utilizza il ciclo ammollo, eviterai la formazione di cattivi odori e di incrostazioni.

Il programma giusto.

Scegli il programma adeguato al tipo di carico che hai fatto. La scelta del programma dipende dal tipo di stoviglie da lavare e dal loro grado di sporco. Per fare la scelta giusta consulta la tabella dei programmi a pagina 6.

Installazione e trasloco

È arrivata la tua lavastoviglie

Appena acquistata o portata in un'altra casa, l'installazione fatta bene ti assicura il buon funzionamento della tua lavastoviglie.

Scegli il punto dove sistemare la tua lavastoviglie, puoi farla aderire con i fianchi o con lo schienale ai mobili adiacenti o alla parete. La lavastoviglie è munita di tubi per l'alimentazione e lo scarico dell'acqua che possono essere orientati verso destra o verso sinistra per consentire la migliore installazione. Questo modello di lavastoviglie può essere incassato sotto ad un piano di lavoro continuo (leggi il foglio di istruzioni relativo).

Livellamento.

Una volta posizionata la macchina, agisci sui piedini avvitandoli o svitandoli a seconda se desideri variare la sua altezza e per livellarla in modo che venga a trovarsi orizzontale. Assicurati che non sia inclinata di oltre 2 gradi. Un buon livellamento assicurerà il corretto funzionamento della tua lavastoviglie.

Collegamento alla presa d'acqua fredda.

L'allacciamento dell'elettrodomestico alla rete idrica deve avvenire esclusivamente con il tubo di carico fornito con l'apparecchio, non utilizzare tubi diversi. In caso di sostituzione utilizza solo ricambi originali. Allaccia il tubo di carico ad una presa d'acqua fredda con bocca filettata da 3/4 gas, avendo cura di avvitarlo strettamente al rubinetto.

Se i tubi dell'acqua sono nuovi o sono rimasti per lungo tempo

Se la presa di corrente alla quale colleghi la macchina non corrisponde alla spina, sostituiscila con una spina adatta; non impiegare adattatori o deviatori, potrebbero provocare riscaldamenti o bruciature.

po inattivi, prima di fare l'allacciamento, assicurati, facendola scorrere, che l'acqua diventi limpida e sia priva di impurità. Senza questa precauzione, c'è il rischio che il punto dove entra l'acqua si intasi, danneggiando la tua lavastoviglie.

Collegamento alla presa d'acqua calda.

La lavastoviglie può essere alimentata con acqua calda di rete (se hai un impianto centralizzato con termosifoni) che non superi la temperatura di 60°C. In questo caso il tempo di lavaggio sarà abbreviato di circa 15 minuti e l'efficacia del lavaggio lievemente ridotta.

Dovrai effettuare il collegamento alla presa d'acqua calda, nello stesso modo descritto per il collegamento alla presa d'acqua fredda.

Collegamento al tubo di scarico.

Inserisci il tubo di scarico in una conduttura di scarico che abbia un diametro minimo di cm. 4 oppure appoggialo al lavandino. Evita strozzature o curvature eccessive. Puoi metterlo in maniera ottimale utilizzando lo speciale gomito in plastica in dotazione (ved. figura). La parte del tubo contrassegnata con la lettera A deve essere ad una altezza compresa tra 40 e 100 cm.

Il tubo non deve essere immerso nell'acqua.

Lo speciale gomito in plastica deve essere fissato saldamente al muro per evitare che il tubo di scarico si muova e versi l'acqua fuori dallo scarico.

Sicurezza antiallagamento.

La tua lavastoviglie è dotata di un sistema che interrompe l'ingresso dell'acqua in caso di perdite all'interno della macchina. È provvista inoltre di un tubo di entrata acqua costituito da un tubo esterno trasparente e da un tubo interno rosso. Entrambi i tubi sopportano pressioni molto alte. In caso di rottura del tubo interno, il tubo esterno si colora di un rosso vivo. La sicurezza in caso di allagamenti è garantita dal secondo tubo trasparente che contiene quello interno. È molto importante controllare periodicamente il tubo esterno e se lo vedi di colore rosso vivo sai che devi al più presto cambiarlo. Chiama l'assistenza tecnica autorizzata per l'intervento.

Collegamento elettrico.

Prima di tutto verifica che i valori della tensione e della frequenza di rete corrispondano a quelli riportati sulla targhetta situata sulla controporta inox della macchina e che l'impianto elettrico al quale la colleghi sia dimensionato per la corrente massima indicata sulla targhetta.

Terra: sicurezza indispensabile.

Solo a questo punto inserisci la spina in una presa di corrente munita di un efficiente collegamento a terra (la messa a terra dell'impianto è una garanzia di sicurezza prevista dalla legge, assicurati che il tuo impianto ce l'abbia).

La spina

La spina della lavastoviglie deve rimanere accessibile per poter effettuare operazioni di manutenzione in tutta sicurezza.

Cavo di alimentazione.

Controlla periodicamente il cavo di alimentazione; se risulta danneggiato ti raccomandiamo di farlo sostituire dal servizio di Assistenza tecnica autorizzata.

Accertati che il cavo di alimentazione elettrica sia sempre facilmente accessibile.

Se hai un problema, leggi qui

Può accadere che la lavastoviglie non funzioni o funzioni male. In molti casi si tratta di problemi che puoi risolvere senza dover chiamare il tecnico. Prima di telefonare all'assistenza, leggi sempre questi punti.

La lavastoviglie non parte

Il rubinetto dell'acqua è aperto e collegato bene al tubo? ■ Manca l'acqua in casa? ■ L'acqua arriva con sufficiente pressione? ■ Il tubo è piegato? ■ Il filtro del tubo di alimentazione dell'acqua è intasato? ■ La porta della lavastoviglie è aperta? ■ Le istruzioni per l'avvio e la selezione del programma sono state correttamente eseguite?

Le stoviglie non sono pulite.

■ Hai messo la giusta dose di detersivo? ■ Il programma di lavaggio selezionato è idoneo alle stoviglie che hai caricato? ■ Filtro e microfiltro sono puliti? ■ Gli irroratori sono liberi di ruotare senza interferire con le stoviglie?

La lavastoviglie non scarica.

■ Il tubo di scarico è piegato?

Nella lavastoviglie rimangono depositi calcarei o una patina bianca.

■ Il tappo del contenitore sale è chiuso bene? ■ Hai controllato la durezza dell'acqua di casa tua? Se è molto dura meglio utilizzare il sale anziché le pastiglie 3x1. ■ Il dosaggio di brillantante è regolato bene?

Messaggi di errore.

La tua lavastoviglie è dotata di un sistema di sicurezza in grado di segnalare eventuali anomalie di funzionamento.

Tali anomalie o guasti sono segnalati da alcuni codici composti da lettere e cifre che lampeggiano sul display. Dopo aver preso nota del codice di errore, spegni la macchina, chiudi il rubinetto dell'acqua e chiama l'assistenza tecnica.

Allarme rubinetto chiuso

Se hai dimenticato di aprire il rubinetto dell'acqua la tua macchina te lo segnala con una serie di bip prolungati e con la scritta H2O lampeggiante sul display. Apri il rubinetto dell'acqua e vedrai che entro pochi minuti il programma si avvia.

Se non sei presente in questa fase di segnalazione, la macchina andrà in allarme e lampeggerà il codice "AL06".

Spegni il display tenendo premuto il pulsante di Stand-by, verifica che ci sia acqua in rete e apri il rubinetto; riaccendi tenendo premuto lo stesso pulsante.

Ripeti le operazioni di programmazione e avvia con il pulsante di START.

Allarme filtri intasati

Se la macchina è bloccata e lampeggia il codice "AL05" significa che il filtro è intasato da massicci residui di cibo. Spegni il display tenendo premuto il pulsante di Stand-by

Pulisci accuratamente il filtro e, dopo averlo risistemato nella sua sede come indicato a pag. 10, riaccendi. Ripeti le operazioni di programmazione e avvia la macchina con il pulsante di START.

Allarme perdite d'acqua

Se lampeggia questa spia, significa che la macchina è bloccata per una perdita d'acqua. Chiudi il rubinetto dell'acqua, togli corrente e chiama l'assistenza tecnica.

Hai verificato tutto, ma la lavastoviglie non funziona e il problema esiste ancora?

Chiama il centro assistenza autorizzato e ricordati di comunicare:

• il tipo di guasto
• la sigla del modello (Mod....) e il numero di serie (S/N ....) che puoi trovare sulla targhetta applicata nella parte laterale della porta inox.

Non ricorrere mai a tecnici non autorizzati e rifiuta sempre

l'installazione di pezzi di ricambio non originali

La sicurezza in casa tua

La tua lavastoviglie è stata costruita seguendo le più severe norme internazionali di sicurezza. Tutelano te e la tua famiglia. Leggi attentamente le avvertenze e le informazioni contenute in questo libretto: ti daranno molte notizie utili sulla sicurezza d'installazione, l'uso e la manutenzione. Per non avere brutte sorprese.

1. Elimina con cura il materiale dell'imballaggio (segui le istruzioni sulla raccolta differenziata che ti ha fornito il Comune di residenza).
2. Una volta tolto l'imballaggio, verifica l'integrità dell'apparecchio. Se hai dei dubbi, rivolgiti a personale professionalmente qualificato.
3. La tua lavastoviglie verrà usata solo da adulti e per il lavaggio di stoviglie ad uso domestico, secondo le istruzioni scritte in questo manuale. Non toccare la macchina a piedi nudi o con le mani e i piedi bagnati.
4. Ti sconsigliamo di ricorrere a prolunghe e prese multiple. Se il cavo di alimentazione elettrica non è abbastanza lungo, fallo sostituire.

re con uno della giusta lunghezza e ricorda che non deve avere pieghe o compressioni pericolose, inoltre deve sempre essere facilmente accessibile.

1. In caso di funzionamento anomalo o di lavori di manutenzione disinserisci l'apparecchio dalla rete elettrica (stacca la spina!).
2. Tieni lontano i bambini dai detersivi e dalla lavastoviglie quando è aperta.
3. La tua lavastoviglie non va installata all'aperto, nemmeno se lo spazio è riparato da una tettoia: è molto pericoloso lasciarla esposta a pioggia e temporali.
4. Non toccare la resistenza durante e subito dopo un ciclo di lavaggio.
5. Non appoggiarti e non sederti sullo sportello aperto, potresti ribaltare la lavastoviglie.
6. In caso di guasto, chiudi il rubinetto di entrata acqua ed estrai la spina dalla presa a muro. Poi prova a consultare il capitolo "Se hai un problema, leggi qui". Se non trovi una soluzione, contatta il centro assistenza.
7. Gli apparecchi fuori uso devono essere resi inutilizzabili: taglia il cavo di alimentazione e danneggia il blocco della porta.
8. Dismissione degli elettrodomestici La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non

debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Cura e manutenzione

Pulizia e manutenzione particolari

Ogni tanto, una volta al mese, dedica un po' di attenzione al gruppo filtrante e agli irroratori.

Il gruppo filtrante

Se vuoi avere sempre buoni risultati di lavaggio, è necessario pulire il gruppo filtrante.

L'acqua di lavaggio viene pulita dai residui di cibo e rimessa in circolo perfettamente filtrata. Per questo, dopo ogni lavaggio, è meglio rimuovere i residui più grossi che trovi trattenuti dal bicchiere "C" e dal filtro semicircolare A; per estrarli tira il manico del bicchiere verso l'alto. Basterà sciacquarli sotto l'acqua corrente.

Una volta al mese è necessario pulire accuratamente tutto il gruppo filtrante: bicchiere C + filtro semicircolare A + filtro cilindrico B. Il filtro "B" si estrae ruotandolo in senso antiorario.

Per la pulizia aiutati con uno spazzolino non metallico.

Rimetti insieme i pezzi (come indicato nella figura) e reinserisci il gruppo nella lavastoviglie.

Posizionalo nel suo alloggiamento facendo una pressione verso il basso.

La lavastoviglie non deve essere usata senza filtri. Se non inserisci correttamente i filtri si ridurrà l'efficacia di lavaggio, e si potrebbe anche danneggiare la lavastoviglie.

Pulizia degli irroratori.

Può succedere che alcuni residui di cibo si attacchino agli irroratori ostruendo i fori da cui deve uscire l'acqua. Controllali e puliscili ogni tanto (lettere F e I capitolo "Come è fatta?").

Tieni in forma la tua lavastoviglie

Rispettare poche regole ti assicura di avere sempre una compagna di lavoro affidabile.

Dopo ogni lavaggio.

Quando il ciclo di lavaggio è finito ricordati sempre di chiudere il rubinetto dell'acqua e lascia socchiusa la porta. Non ristagneranno l'umidità e non si formeranno cattivi odori.

Stacca la spina.

Prima di fare qualsiasi pulizia o manutenzione della macchina, stacca sempre la spina elettrica. Ti eviterà qualsiasi pericolo.

Niente solventi! Niente abrasivi!

Per pulire l'esterno e le parti in gomma della tua lavastoviglie non occorre usare né solventi né abrasivi, usa solo un panno imbevuto di acqua tiepida e di sapone.

Se vedi delle macchie sulla superficie della vasca, utilizza un panno imbevuto di acqua e aceto bianco (ne basta poco) oppure usa un prodotto specifico per la pulizia della lavastoviglie.

Vai in vacanza?

Quando ti assenti per lunghi periodi, ti consigliamo di eseguire queste operazioni:

- fai un lavaggio a vuoto - chiudi il rubinetto di ingresso dell'acqua

- lascia socchiusa la porta Facendo così le guarnizioni dureranno più a lungo e all'interno non si formeranno odori sgradevoli.

Trasloco.

In caso di trasloco è meglio tenere l'apparecchio in posizione verticale. Se fosse necessario, puoi inclinarla sul lato posteriore.

Le guarnizioni.

Uno dei responsabili dei cattivi odori all'interno della lavastoviglie è il ristagno di cibo che rimane nelle guarnizioni. Basterà che tu le pulisca di tanto in tanto con una spugnetta inumidita.

La tua lavastoviglie non è un tritarifiuti! Non preoccuparti di rimuovere ogni minimo residuo di cibo dalle stoviglie, ma elimina ossa, bucce e altri eventuali avanzi prima di riporle nei cestelli. Vuota bicchieri e coppe dei liquidi rimasti.

Ariston ti è vicina anche dopo l'acquisto

Grazie per averci scelto, ma vogliamo rimanere sempre vicino a te e al tuo elettrodomestico

Registra il tuo acquisto

Partecipa al concorso “Rispondi e vinci” inviando il questionario che troverai in allegato alla documentazione del tuo elettrodomestico, potrai usufruire di una serie di servizi riservati ai clienti Ariston.

Aderisci subito ai servizi speciali

Da cliente speciale a cliente privilegiato.

Ti puoi garantire anni ed anni di totale tranquillità per i tuoi nuovi elettrodomestici.

Troverai in allegato le modalità per l'adesione, da effettuare entro 30 giorni dalla data di acquisto.

Assistenza Ricambi Accessori specializzata originali garantiti

Rivolgiti al numero 199 199 199*

risponderà il centro di Assistenza Ariston, più vicino a casa tua, 7 giorni su 7.

Quando chiami questo numero per una richiesta di assistenza, ricambi e/o accessori, ricordati di fornire le seguenti informazioni:

- natura del guasto

- la sigla del modello (Mod.....)

e il numero di serie (S/N.....)

riportati sull'apparecchio e nel certificato di garanzia.

* Al costo di 14,25 centesimi di Euro al minuto (IVA inclusa) dal lunedì al venerdì dalle 08:00 alle 18:30, il sabato dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (IVA inclusa) dal lunedì al venerdì dalle 18:30 alle 08:00, il sabato dalle 13:00 alle 08:00 e nei giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operatore telefonico utilizzato.
