SJ-FS810V - Frigorifero SHARP - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Combinazione frigorifero-congelatore
Marca	Sharp
Modello	SJ-FS810V
Altezza	1800 mm
Larghezza	900 mm
Profondità	750 mm
Peso netto	100 kg
Alimentazione	220-240 V, 50 Hz
Classe di efficienza energetica	A++
Sistema di raffreddamento	No Frost
Circolazione aria	Multi Air Flow
Illuminazione interna	LED
Tipo di controllo	Elettronico con display digitale
Capacità frigorifero	350 L
Capacità congelatore	200 L
Capacità netta totale	550 L
Classe climatica	SN-T (10°C - 43°C)
Livello di rumore	42 dB(A)
Tipo di sbrinamento	Automatico (congelatore)
Macchina per il ghiaccio	Automatico
Erogatore d'acqua	Esterno (sistema di filtrazione)
Allarme porta	Sì
Blocco bambini	Sì
Promemoria manutenzione	Filtro e condensatore
Disponibilità ricambi	Centri di assistenza autorizzati

Domande frequenti - SJ-FS810V SHARP

Come si imposta la temperatura sul mio frigorifero Sharp SJ-FS810V?

Utilizzare il pannello di controllo digitale sulla parte anteriore. Premere il pulsante Frigo o Congelatore, quindi regolare con i pulsanti + e -. La temperatura consigliata è 3-5°C per il frigo e -18°C per il congelatore.

Cosa devo fare se il frigorifero non raffredda correttamente?

Prima di tutto, controlla che il cavo di alimentazione sia collegato e che l'interruttore automatico non sia scattato. Assicurati che le impostazioni di temperatura siano corrette. Pulisci le serpentine del condensatore se sono polverose. Inoltre, verifica che le guarnizioni delle porte siano pulite e sigillino correttamente. Se il problema persiste, contatta l'assistenza Sharp.

Con quale frequenza devo pulire le serpentine del condensatore?

Pulisci le serpentine ogni 6 mesi o più spesso se hai animali domestici o un ambiente polveroso. Utilizza un aspirapolvere con un accessorio a spazzola per rimuovere la polvere dalle serpentine situate sul retro o sul fondo del frigorifero.

Come sostituisco il filtro dell'acqua?

Individua il filtro dell'acqua nell'angolo superiore destro del vano frigorifero. Ruotalo di 90 gradi in senso antiorario per sbloccarlo, quindi estrailo. Inserisci il nuovo filtro, ruota in senso orario per bloccarlo. Dopo la sostituzione, fai scorrere 3-4 litri d'acqua attraverso l'erogatore.

Posso cambiare la direzione di apertura delle porte?

Sì, le porte sono reversibili. Consulta il manuale di installazione per i passaggi dettagliati. Dovrai spostare le cerniere e regolare i piedini di livellamento. Si consiglia di farsi assistere da un'altra persona.

Cosa significa l'allarme porta?

L'allarme porta suona se la porta del frigorifero o del congelatore viene lasciata aperta per più di 1 minuto. Chiudi bene la porta per fermare l'allarme. L'allarme aiuta a prevenire il deterioramento degli alimenti e lo spreco di energia.

Come sbrino il congelatore?

Il Sharp SJ-FS810V è dotato di un sistema No Frost, quindi non è necessario uno sbrinamento manuale. Il congelatore si sbrina automaticamente durante il funzionamento. Se si accumula ghiaccio, verifica che la porta sigilli correttamente e che il sistema di sbrinamento funzioni.

Qual è la temperatura consigliata per il congelatore?

La temperatura ideale per il congelatore è -18°C o inferiore. Ciò garantisce la conservazione degli alimenti e l'efficienza energetica. Utilizza il pannello di controllo per impostare la temperatura del congelatore.

Come posso ridurre il consumo energetico?

Tieni il frigorifero lontano da fonti di calore e dalla luce solare diretta. Assicura una corretta ventilazione intorno all'apparecchio. Imposta la temperatura ai livelli consigliati. Evita aperture frequenti della porta e pulisci regolarmente le serpentine del condensatore.

Cosa devo fare prima di una lunga vacanza?

Rimuovi tutti gli alimenti deperibili. Scollega il frigorifero e pulisci l'interno. Lascia le porte leggermente aperte per prevenire muffe e odori. Spegni la macchina per il ghiaccio e l'alimentazione dell'acqua se applicabile.

MANUALE UTENTE SJ-FS810V SHARP

Vi ringraziamo per avere acquistato questo prodotto SHARP. Prima di utilizzare il vostro frigorifero SHARP, leggete per favore con attenzione questo manuale di istruzioni, in modo da sfruttare al massimo le sue prestazioni.

Il frigorifero è solo per uso domestico, con una temperatura ambiente compresa tra +5°C e +43°C. Il frigorifero non dovrebbe essere sottoposto a temperature pari o inferiori a -10°C per lunghi periodi di tempo.

Solo per uso domestico

AVVERTENZE ATTENZ

Il frigorifero contiene refrigerante infiammabile (R600a: isobutano) e gas di isolamento esplosivo (ciclopentano). Seguire le seguenti regole per evitare inneschi ed esplosioni.

Il sistema di refrigerazione situato dietro e all'interno del • frigorifero contiene refrigerante. Evitate pertanto che qualsiasi oggetto tagliente venga a contatto con il sistema di refrigerazione.

Non utilizzare dispositivi meccanici o altri apparecchi per • accelerare il processo di scongelamento. (Questo frigorifero è dotato di un sistema di scongelamento automatico.) Non utilizzare apparecchi elettrici all'interno del frigorifero.• Utilizzare solo i componenti specifici per la luce del • comparto frigorifero.

Non bloccare le aperture sulla circonferenza del frigorifero. Non utilizzare spray infi ammabili, come vernici spray vicino al frigorifero. Potrebbe causare esplosioni o incendi. Se il sistema di refrigerazione viene forato, non toccare la presa a parete e non utilizzare fi amme aperte. Aprire la fi nesta e lasciare entrare l'aria nella stanza. Rivolgersi quindi a un centro di assistenza approvato da SHARP per richiedere la riparazione.

Il frigorifero deve essere smaltito in modo appropriato. • Portare il frigorifero in un impianto di riciclaggio per il refrigerante infi ammabile e I gas di isolamento esplosivi.

■ Non riporre materiali infiammabili e altamente volatili come etere, benzina, gas propano, bombolette spray, collanti, alcool puro, ecc. Questi materiali potrebbero provocare esplosioni.

Residui eccessivi di polvere sulla spina possono essere causa di incendio. Tenete pulita la spina spolverandola regolarmente con cura.

Evitate di effettuare interventi su questo frigorifero. Tali interventi devono essere eseguiti solo da personale tecnico specializzato. In caso contrario si corre il rischio di shock elettrico, di incendio o di ulteriore danneggiamento.

Assicurarsi che il frigorifero non costituisca un pericolo per i bambini nell'immagazzinaggio per lo smaltimento (p. es. rimuovere le guarnizioni magnetiche della porta per evitare che i bambini vi restino intrappolati).

NE

Non toccare il compressore e le sue parti periferiche, poiché durante il funzionamento esse si scaldano molto ed inoltre le varie sporgenze metalliche possono causare lesioni.

Non toccare alimenti o contenitori in metallo nel comparto freezer con le mani bagnate. Ciò può dar luogo a congelamento cutaneo.

Non utilizzare una prolunga o un adattatore.

■ Evitare di collocare bevande in bottiglia o in lattina nel freezer, poiché potrebbero esplodere con il freddo.

■Assicurarsi che il cavo di alimentazione non sia stato danneggiato durante l'installazione o lo spostamento. Se la spina o il cavo di alimentazione sono allentati, non inserire la spina di alimentazione. Ciò comporta il rischio di scosse elettriche o incendi.

Quando staccate la spina per l'alimentazione elettrica, non ■ tirate il fi lo ma la spina. Anche tirando il cavo si corre il rischio di shock elettrico o di incendio.

■ Nel caso che il filo flessibile di alimentazione venga danneggiato, deve essere sostituito da un centro di assistenza autorizzato dalla SHARP, in quanto viene richiesto un fi lo particolare.

■nel caso di perdita di gas, arieggiate la zona aprendo le fi nestre, ecc. Non toccate il frigorifero o la presa di corrente.

Non mettere oggetti riempiti di liquidi o oggetti instabili sulla ■ sommità del frigorifero.

Questo apparecchio può essere usato da bambini di almeno 8 anni e da persone con ridotte capacità fi siche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, nel caso in cui siano sorvegliati o istruiti all'uso sicuro dell'apparecchio e comprendano i rischi inerenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini senza supervisione.

Informazioni sullo smaltimento per gli utenti (privati)

Attenzione:

Il dispositivo è contrassegnato da questo simbolo, che segnala di non smaltire le apparecchiature elettriche ed elettroniche insieme ai normali rifi uti domestici. Per tali prodotti è previsto un sistema di raccolta a parte.

1. Nell'Unione europea

Attenzione: Per smaltire il presente dispositivo, non utilizzare il normale bidone della spazzatura! Le apparecchiature elettriche ed elettroniche usate devono essere gestite a parte e in conformità alla legislazione che richiede il trattamento, il recupero e il riciclaggio adeguato dei suddetti prodotti. In seguito alle disposizioni attuate dagli Stati membri, i privati residenti nella UE possono conferire gratuitamente le apparecchiature elettriche ed elettroniche usate a centri di raccolta designati*. In alcuni paesi*, anche il rivenditore locale può ritirare gratuitamente il vecchio prodotto se l'utente acquista un altro nuovo di tipologia simile.

*) Per maggiori informazioni si prega di contattare l'autorità locale competente.

Se le apparecchiature elettriche o elettroniche usate hanno batterie o accumulatori, l'utente dovrà smaltirli a parte preventivamente in conformità alle disposizioni locali.

Lo smaltimento corretto del presente prodotto contribuirà a garantire che i rifiuti siano sottoposti al trattamento, al recupero e al riciclaggio necessari prevenendone il potenziale impatto negativo sull'ambiente e sulla salute umana, che potrebbe derivare da un'inadeguata gestione dei rifiuti.

2. In paesi che non fanno parte dell'UE

Se si desidera eliminare il presente prodotto, contattare le autorità locali e informarsi sul metodo di smaltimento corretto.

Per la Svizzera: Le apparecchiature elettriche o elettroniche usate possono essere restituite gratuitamente al rivenditore, anche se non si acquista un prodotto nuovo. Altri centri di raccolta sono elencati sulle homepage di www.swico.ch o di www.sens.ch.

AVVERTENZE

Non installate il frigorifero in luoghi umidi o bagnati, in quanto l'isolamento potrebbe venir compromesso e dar luogo a perdite. Inoltre, all'esterno dell'armadio-frigorifero potrebbe accumularsi della condensa.

1 Assicurarsi che lo spazio circostante al frigorifero sia suffi ciente per la ventilazione.

L'illustrazione mostra lo • spazio minimo necessario per l'installazione del frigorifero.

La condizione di misurazione del consumo di energia è condotta in una diversa dimensione spaziale.

Mantenendo uno spazio • maggiore dal muro, il frigorifero consuma un imp minore di energia elettrica

L'utilizzo del frigorifero in uno spazio dalle dimensioni • minori rispetto a quelle indicate nell'illustrazione in basso, potrebbe provocare un aumento di temperatura dell'unità, forti rumori e guasti.

Lo spazio tra il retro del frigorifero e la parete dovrebbe • essere di almeno 60 mm e inferiore a 75 mm. Se lo spazio è superiore a 75 mm, ci si potrebbe ferire toccando il compressore e i suoi componenti periferici che sono estremamente caldi durante il funzionamento.

Spazio complessivo richiesto per l'uso

2 L'utilizzo di due piedini sul bordo frontale regolabili, assicura che il frigorifero appoggi stabilmente e in linea con il pavimento.

Piedino regolabile

3 Quando gli sportelli destro e sinistro non sono allineati correttamente, eseguire la regolazione utilizzando i piedini aggiustabili.

(Finché il piedino aggiustabile sull'altro lato non si trova leggermente lontano dal suolo.)

I

4 Rimuovere le 4 viti nella parte inferiore dell'involucro, quindi inserire il copripiedini (in dotazione all'interno del comparto frigorifero) con le 4 viti rimosse.

NOTA

Posizionare il frigorifero in modo che la spina sia accessibile. • Non installate il frigorifero in zone esposte alla luce del sole. • Non installate il frigorifero nelle dirette vicinanze di sorgenti di calore.

Non appoggiarlo direttamente al pavimento. Fornire al contrario • un adeguato supporto.

Quando si inserisce la spina di alimentazione con lo sportello • aperto, l'allarme dello sportello suona. Ciò è normale. Il suono si interrompe quando si chiude lo sportello.

Prima di usare il frigorifero

Pulire le parti interne con un panno imbevuto di acqua calda. Se si utilizza acqua saponata, pulire le parti completamente con acqua.

INDICATORE DELLA TEMPERATURA

Questo frigorifero è dotato di un indicatore della temperatura nello scomparto congelatore, per consentire di controllare la temperatura media nella zona più fredda.

Zona più fredda

Il simbolo indica la zona più fredda dello scomparto congelatore. (Il balconcino sportello posto alla stessa altezza non è la zona più fredda.)

Simbolo

Controllo della temperatura nella zona più fredda

È possibile eseguire controlli regolari per assicurarsi che la temperatura della zona più fredda sia corretta e, se necessario, regolare il controllo della temperatura del frigorifero. Per mantenere una temperatura corretta all'interno dell'apparecchio, controllare che l'indicatore della temperatura sia sempre BLU. Se l'indicatore della temperatura diventa BIANCO, la temperatura è troppo elevata; in questo caso, aumentare l'impostazione del controllo della temperatura del frigorifero e attendere 6 ore prima di controllare di nuovo l'indicatore della temperatura.

BLU

Impostazione corretta

BIANCO

Temperatura troppo elevata, regolare la temperatura del frigorifero.

NOTA

La temperatura interna del frigorifero dipende da vari fattori, come la temperatura del locale, la quantità di cibo conservata e la frequenza di apertura dello sportello.

- Se si è introdotto cibo da poco o se si è lasciato lo sportello aperto per un certo tempo, è normale che l'indicatore della temperatura diventi BIANCO.

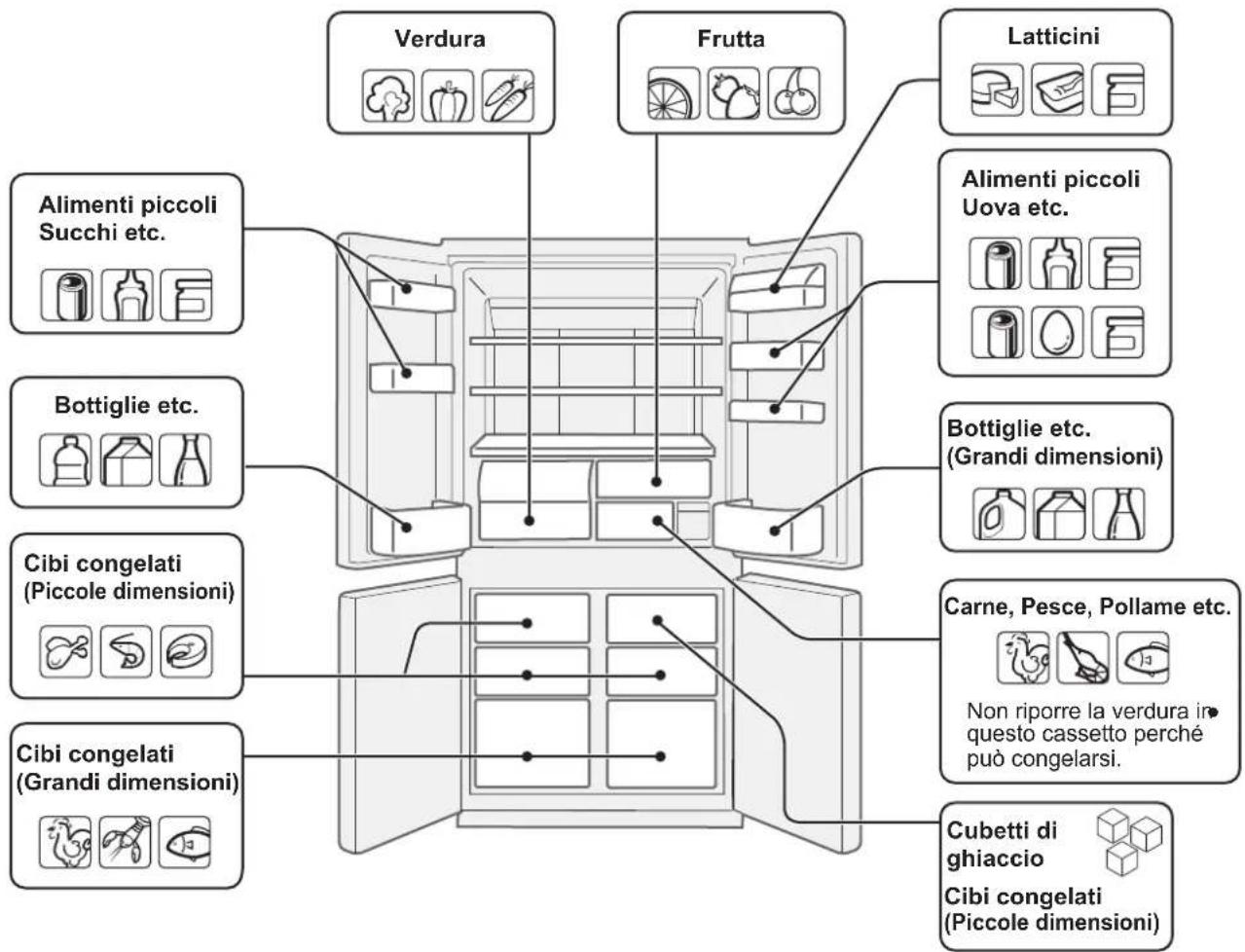

DESCRIZIONE

Balconcini sportello (B pezzi)

Ripiani del frigorifero (2 pezzi)

Ripiano3.

Balconcino portabottiglie (sinistra)4.

Scomparto per la verdura altamente sigillato5.

Il coperchio del cassetto per verdura si apre quando la vaschetta viene tirata.

Cassetti freezer (piccoli) 6. (3 pezzi)

Cassetti freezer (grandi) 7. (2 pezzi)

Ruote orientabili (4. pezzi)

Piedini regolabili 92 pezzi)

Copripiedini10.

Pannello di alluminio (Hybrid cooling)11.

Il pannello è raffreddato dal retro, così che il comparto frigorifero viene raffreddato indirettamente. In questo modo, il cibo viene raffreddato delicatamente, senza essere esposto al fl usso di aria fredda.

Luce12.

Coperchio del balconcino di servizio13.

Balconcino di servizio14.

1. Portauova

2. Balconcino portauova

3. Cassetto per frutta

Balconcino portabottiglie (destra)18.

Per conservare bottiglie di grandi dimensioni, spostare completamente a lato il divisore.

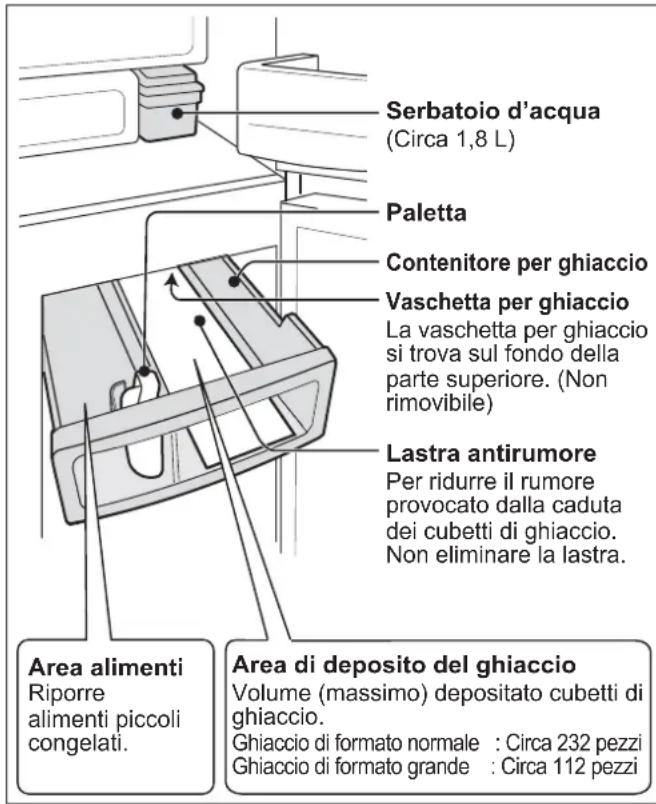

1. Serbatoio d'acqua

2. Scomparto alimenti freschi

Divisore

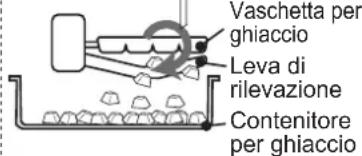

1. Contenitore per ghiaccio

Per evitare danni alla vaschetta per ghiaccio, non preparare il ghiaccio con il contenitore per ghiaccio né versare olio in essa.

1. Guarnizioni magnetiche della porta (4 pezzi)

2. Indicatore Eco

Se lo sportello del frigorifero resta aperto, la spia cambierà lentamente colore passando da blu a arancione. Ciò indica che la temperatura del frigorifero è in aumento.

1. Pannello di controllo LCD a sfioramento

2. Indicatore della maniglia

Se l'indicatore di aumento temperatura, risparmio energetico e Plasmacluster inizia a funzionare, allora lampeggia.

Ionizzatore "Plasmacluster": Blu

Risparmio energetico : Verde

Indicatore di aumento temperatura : Arancione

Unità di deodorizzazione

Un catalizzatore di deodorizzazione è installato nel percorso del fl usso d'aria fredda. Non sono necessarie manutenzione e pulizia.

È possibile conservare una maggiore quantità di alimenti estraendo, con debito raffreddamento, gli accessori interni.

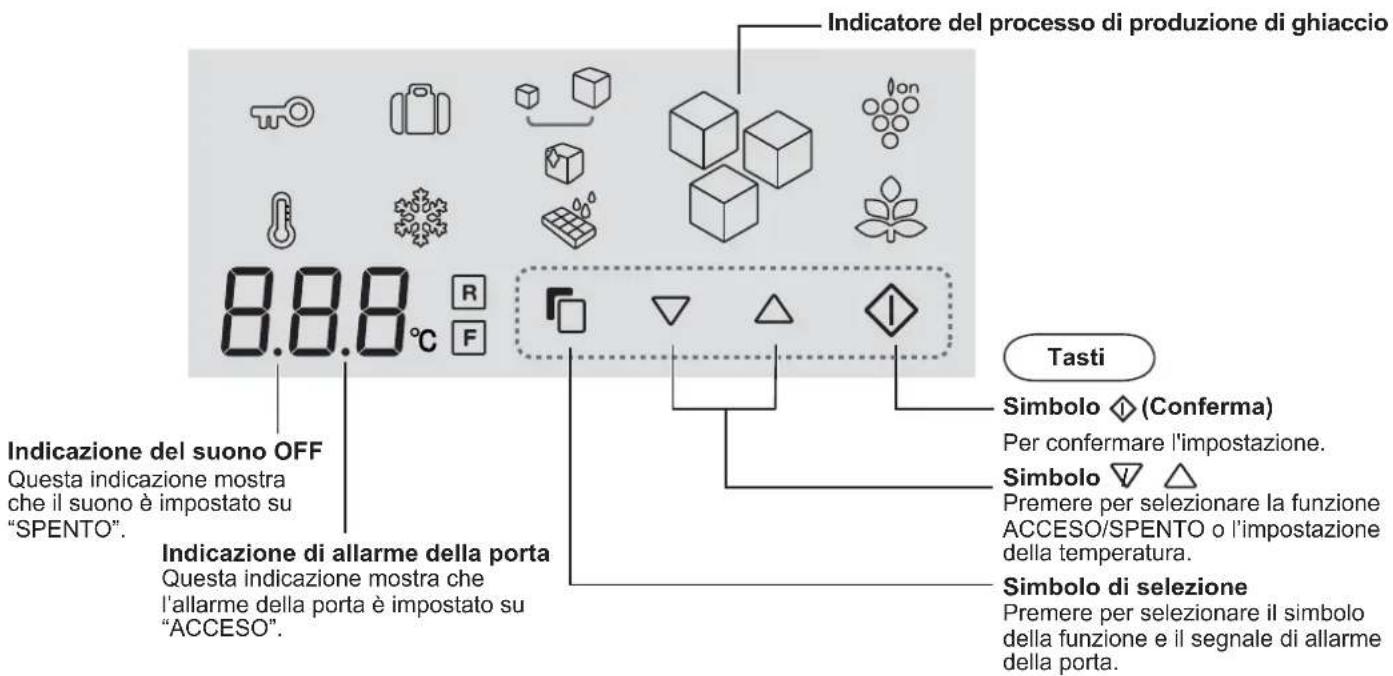

Pannello di controllo LCD a sfi oramento

Per attivare, sfi orare i simboli con le dita.

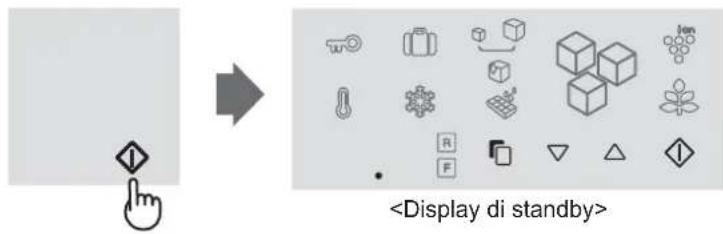

Per accendere il pannello di controllo

Premere ilasto (Enter).

Normalmente, viene visualizzato solo il ◆ tasto (Enter).

Il pannello si illumina mostrando l'impostazione corrente. Dopo avere impostato le funzioni, quando non viene effettuata alcuna operazione per 1 minuto, il display ritorna automaticamente in standby.

Icone delle funzioni

Vengono colorati i simboli delle funzioni in uso.

Ionizzatore "Plasmacluster" Pulizia vaschetta per ghiaccio

Risparmio energetico Modalità vacanza Comparto frigorifero

Produzione di ghiaccio Congelamento rapido

Produzione di ghiaccio grande Blocco bambini Comparto freezer

Produzione di ghiaccio trasparente indicatore di aumento temperatura

Icone controllo temperatura

Ogni volta che si apre lo sportello

Il pannello di controllo si illumina mostrando l'impostazione corrente.

- Non è possibile eseguire operazioni quando lo sportello del frigorifero è aperto.

Nel momento della redistribuzione energetica

Se va via la corrente durante il congelamento rapido o la • pulizia della vaschetta per ghiaccio, l'operazione viene interrotta.

L'indicatore del processo della produzione di ghiaccio ritorna • allo stato iniziale.

- Le indicazioni delle altre impostazioni restano simili a quelle precedenti l'assenza di corrente.

COMANDI

Ionizzatore "Plasmacluster"

Lo ionizzatore contenuto all'interno del frigorifero rilascia gruppi di ioni, cioè masse di ioni positivi e negativi, all'interno del vano frigorifero. Questi gruppi di ioni riducono la formazione della muffa, e dei batteri.

Per avviare l'operazione

① Selezionare l'icona "Plasmacluster".

③ Per confermare l'impostazione.

Inoltre, l'indicatore della maniglia (blu) lampeggia 3 volte.

Indicatore della maniglia in funzione

Ogni volta che si chiude lo sportello, l'indicatore lampeggia • (blu).

Se è in funzione anche il risparmio energetico, l'indicatore • lampeggia 6 volte.

(Blu→ Verde→ Blu→ Verde→ Blu→ Verde)

Per annullare il funzionamento

Lo stesso metodo si utilizza anche per annullare il funzionamento.

Selezionare "OFF" al passaggio 2.

Nel frigorifero potrebbe esserci qualche leggero odore. Si tratta • dell'ozono generato dallo ionizzatore. La quantità di ozono è minima, e si decompone rapidamente nel frigorifero.

Risparmio energetico

Utilizzare questa funzione quando si desidera impostare l'opzione di risparmio energetico.

Per avviare l'operazione

① Selezionare l'icona "Risparmio energetico". (L'icona è verde)

② Selezionare "ON".

③ Per confermare l'impostazione.

Inoltre, l'indicatore della maniglia (verde) lampeggia 3 volte.

Indicatore della maniglia in funzione

Ogni volta che si chiude lo sportello, l'indicatore lampeggia • (verde).

Se è in funzione anche Plasmacluster, l'indicatore lampeggia 6 volte.

(Blu→ Verde→ Blu→ Verde→ Blu→ Verde)

Per annullare il funzionamento

Lo stesso metodo si utilizza anche per annullare il funzionamento.

Selezionare "OFF" al passaggio 2.

Quando questa funzione è attiva, la temperatura interna del • vano frigorifero e freezer sarà superiore rispetto alla temperatura preimpostata di circa 1°C (frigorifero) o 2°C (freezer). Ciò vale nella condizione in cui la temperatura preimpostata sia di 3°C (frigorifero) e -18°C (freezer). Il display della temperatura preimpostata non viene modifi cato. L'effi cienza del risparmio di energia dipende dall'ambiente • d'uso (controllo temperatura, temperatura ambiente, frequenza dell'apertura e della chiusura della porta, quantità di alimenti). Cancellare questa funzione quando si avverte che le bevande non • sono abbastanza fredde o la preparazione del ghiaccio impiega troppo tempo.

Consigli per il risparmio energetico

Tenere quanto più possibile spazio di ventilazione intorno al frigorifero.

Non installate il frigorifero in zone esposte alla luce del ■ sole e nelle dirette vicinanze di sorgenti di calore.

Tenere aperta la porta del frigorifero il minor tempo ■ possibile.

Raffreddare I cibi caldi prima di conservarli in frigo. ■

Disporre gli alimenti sui ripiani omogeneamente per ■ consentire che l'aria di raffreddamento possa circolare in modo effi ciente.

Il consumo energetico di questo modello è misurato in base agli standard internazionali delle prestazioni dei frigoriferi nelle seguenti condizioni.

Tutti gli accessori nel vano freezer • vengono estratti come indicato in fi gura.

Dimensioni dello spazio.

Utilizzare questa funzione quando si parte per un viaggio o se si rimane lontani da casa per un lungo periodo di tempo.

Per avviare l'operazione

① Selezionare l'icona "Modalità vacanza".

③ Per confermare l'impostazione.

Per annullare il funzionamento

Lo stesso metodo si utilizza anche per annullare il funzionamento.

Selezionare "OFF" al passaggio 2.

La temperatura all'interno del vano frigorifero sarà regolata a 10°C.

Il periodo di conservazione del cibo nel vano frigorifero diventa circa 1/2-1/3 del funzionamento normale. Utilizzare solo quando non sono presenti alimenti deteriorabili.

- La temperature del vano frigorifero non può essere modificata. ("10°C" è la temperatura indicata sul display.)

Congelamento rapido

È possibile congelare alimenti di alta qualità utilizzando questa funzione, adatta per il congelamento domestico.

Per avviare l'operazione

① Selezionare l'icona "Congelamento rapido".

③ Per confermare l'impostazione.

Per annullare il funzionamento

Lo stesso metodo si utilizza anche per annullare il funzionamento.

Selezionare "OFF" al passaggio 2.

Il congelamento veloce termina automaticamente in circa 2 ore. (Il simbolo scomparirà.)

Gli alimenti di grandi dimensioni non possono essere congelati in un'unica volta.

Il congelamento rapido può richiedere più di 2 ore nel caso in cui - questa operazione si sovrapponga a quella dello scongelamento quando l'operazione viene avviata al termine dello scongelamento.

Évitare di aprire lo sportello quando questa funzione è attivata.

Blocco bambini

Il funzionamento dei tasti del pannello di controllo verrà disattivato. Impostare questa funzione per evitare che il pannello venga utilizzato involontariamente da bambini o da altre persone.

Per avviare l'operazione

① Selezionare l'icona "Blocco bambini".

② Selezionare "ON".

③ Per confermare l'impostazione.

Per annullare il funzionamento

Lo stesso metodo si utilizza anche per annullare il funzionamento. Selezionare "OFF" al passaggio 2.

Indicatore di aumento temperatura

Mentre questa funzione è attiva, verrà indicato l'aumento della temperatura interna provocato da un'interruzione di corrente o altro.

Per avviare l'operazione

① Selezionare l'icona "Indicatore aumento temperatura". (L'icona è arancione).

③ Per confermare l'impostazione.

Inoltre, l'indicatore della maniglia (arancione) lampeggia 3 volte.

Indicazione aumento temperatura

Se la temperatura interna raggiunge quella indicata di seguito, viene indicato un aumento di temperatura.

Frigorifero: più di 10°C

Freezer: più di -10°C

Controllare la qualità del cibo che si mangia.

Indicazione

Le icone lampeggiano.

L'indicatore della maniglia (arancione) lampeggia ogni 30 • secondi.

Come cancellare l'indicatore di lampeggiamento

Premere il tasto quando le icone lampeggiano.

Per annullare il funzionamento

Lo stesso metodo si utilizza anche per annullare il funzionamento. Selezionare "OFF" al passaggio 2.

Il frigorifero controlla la temperatura automaticamente. Se necessario, regolate la temperatura come spiegato di seguito.

Comparto frigorifero

Regolabile nell'intervallo compreso tra 0°C e 6°C con incrementi di 1°C

① Selezionare il simbolo R

Il display visualizza la temperatura preimpostata attuale.

② Impostare la temperatura.

[△: aumento, ▽diminuzione]

③ Per confermare l'impostazione.

Comparto freezer

Regolabile nell'intervallo compreso tra -13°C e -21°C con incrementi di 1°C.

① Selezionare il simbolo F Il display visualizza la temperatura preimpostata attuale.

② Impostare la temperatura. [△: aumento, ▽diminuzione]

③ Per confermare l'impostazione.

Impostazione Avanzata del vano freezer/frigorifero

La temperatura del vano freezer e del vano frigorifero può essere regolata ad intervalli di 0,5 ° C seguendo i passaggi 1-3 sotto.

Comparto frigorifero

1. Selezionare il simbolo R.

1. Premere il simbolo ◇ per almeno 3 secondi. La temperatura preimpostata attuale sul display diventa 3,0 °C. (Il display viene indicato alternativamente come nella figura a destra.)

2. Regolare la temperature allo stesso modo seguendo i passaggi 2 e 3 in alto. Seguire i passaggi 1 e 2 per regolare la temperatura ad intervalli di 1°C.

Comparto freezer

1. Selezionare il simbolo F.

1. Premere il simbolo ◇ per almeno 3 secondi. La temperatura preimpostata attuale sul display diventa -18,0 °C. (Il display viene indicato alternativamente come nella figura a destra.)

2. Regolare la temperature allo stesso modo seguendo i passaggi 2 e 3 in alto. Seguire i passaggi 1 e 2 per regolare la temperatura ad intervalli di 1°C.

Allarme porte

All'inizio l'allarme della porta è impostato su "ACCESO". Quando la porta del frigorifero viene lasciata aperta, suona l'allarme.

L'allarme della porta suonerà 1 minuto dopo l'apertura • dello sportello e di nuovo dopo 1 minuto (una volta in ogni situazione).

Se la porta viene lasciata aperta per circa 3 minuti, l'allarme • suona continuamente.

Per annullare il funzionamento

① Selezionare l'indicazione di allarme sportello come nella fi gura indicata di seguito.

② Selezionare "OFF".

③ Per confermare l'impostazione.

Per avviare l'operazione

Lo stesso metodo si utilizza anche per avviare il funzionamento.

Selezionare "ON" al passaggio 2.

Suono ACCESO/SPENTO

All'inizio il suono è impostato su "ACCESO". Utilizzare questa funzione quando si desidera far passare il suono dei tasti e il suono fi nale della pulizia vaschetta per ghiaccio da "ON" a" OFF".

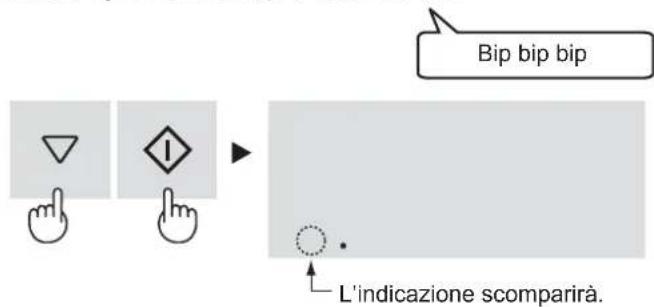

Per impostare il suono su "SPENTO"

Per impostare il suono su "ACCESO"

Premere ancora consecutivamente e simultaneamente il simbolo ▽ e il simbolo per 3 secondi o più.

Illuminazione ON/OFF

Utilizzare questa funzione quando, aprendo lo sportello, si desidera far passare l'illuminazione del pannello di controllo e l'indicatore di maniglia da "ON" a "OFF".

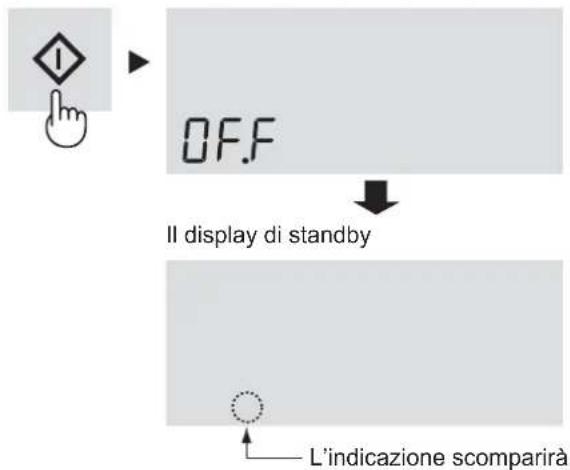

Per impostare "OFF"

Premere consecutivamente e simultaneamente il simbolo il simbolo ◆ per 3 secondi o più.

II display si spegne.

Per impostare "ON"

Premere ancora consecutivamente e simultaneamente il simbolo △ e il simbolo per 3 secondi o più.

SCOMPARTO PRODUZIONE AUTOMATICA DEL GHIACCIO

Come si formano i cubetti di ghiaccio

Fornitura acqua

L'acqua viene versata nella • vaschetta dal serbatoio.

Produzione ghiaccio

Si formano i cubetti di • ghiaccio. (8 pezzi alla volta) Il numero di cubetti di • ghiaccio per ciascun ciclo a volte può cambiare.

Rilascio

La vaschetta ruota, • rilasciando il ghiaccio, e torna su "Fornitura acqua". La vaschetta non ruota • quando il contenitore dei ghiaccio è pieno.

Leva di rilevazione

Il volume dei cubetti di ghiaccio viene periodicamente verifi cato dalla leva di rilevazione.

Il volume dei cubetti di ghiaccio diminuisce se essi hanno una superfi cie irregolare.

(Circa metà del volume)

Modalità di produzione ghiaccio

È possibile scegliere fra 5 modalità, come indicato di seguito. Il formato o la trasparenza del cubetto di ghiaccio variano a seconda della modalità selezionata.

Modalità Icona Formato	ghiaccio			Trasparenza ghiaccio	Tempo necessario per ciascun ciclo di produzione del ghiaccio
Produzione ghiaccio OFF			—	—	—
Ghiaccio normale			Normale Normale Circa 2 ore
Ghiaccio grande			Grande Normale Circa 3 ore e mezzo
Ghiaccio trasparente (Formato normale)			Normale Alto Circa 6 ore
Ghiaccio trasparente (Formato grande)			Grande Alto Circa 8 ore

NOTA

Si formano allo stesso tempo 2 tipi di cubetti di ghiaccio.

Cubetto

Forma sfaccettata

• Non è possibile selezionare più modalità simultaneamente.
• Il tempo di produzione del ghiaccio sopra indicato è solo un'indicazione approssimativa, considerata sulla base di una temperatura ambiente di 30°C, la regolazione della temperatura impostata su Med, il risparmio energetico disattivato e la non apertura e chiusura delle porte.

Produzione di ghiaccio subito dopo il cambio di modalità

- Il primo gruppo di cubetti di ghiaccio formatisi dopo il cambio di modalità non ne rifl ette il formato o la trasparenza impostata. Ciò perché nella vaschetta ci sono ancora alcuni cubetti già parzialmente formatisi prima del cambio di modalità. I cubetti di ghiaccio del secondo gruppo e di quelli successivi rifletteranno il cambio di modalità.

La produzione del ghiaccio richiede più tempo quando:

• La temperatura ambiente è elevata.
  • C'è un minor raffreddamento, per esempio in inverno.
• Sono riposti molti prodotti alimentari.
• Si sta sbrinando il frigorifero.
• La porta viene aperta frequentemente.
• Quando si riavvia l'operazione di produzione ghiaccio.
• La modalità di risparmio energetico è in funzione.

Il grado di trasparenza del ghiaccio è determinato dalle seguenti condizioni

• La produzione di ghiaccio viene eseguita per la prima volta.
• Negli altri vani del frigorifero sono riposte grandi quantità di alimenti.
• Sono in funzione il risparmio energetico o il congelamento rapido.
• La temperatura viene impostata più alta o più bassa della regolazione iniziale. (Frigorifero: 3°C, freezer: -18°C)

Preparativi per il primo ciclo di produzione ghiaccio

Lavare il serbatoio dell'acqua e il contenitore del ghiaccio. Eseguire la modalità di pulizia della vaschetta per ghiaccio per pulirla insieme al tubo. (All'interno dello scomparto per ghiaccio potrebbero esserci sporco o odori sgradevoli).

Produzione ghiaccio

AVVERTENZE

Utilizzare esclusivamente acqua potabile.

Per avviare l'operazione

All'inizio, tutte le modalità di produzione ghiaccio sono impostate su "OFF".

① Selezionare una delle quattro modalità.

② Selezionare "ON".

③ Per confermare l'impostazione.

④ Estrarre il serbatoio e versare dentro dell'acqua.

NOTA

Per la formazione del primo gruppo di cubetti di ghiaccio sono - necessarie 24 ore.

Per motivi igienici, sostituire l'acqua una volta alla settimana • anche se è ancora presente nel serbatoio.

Quando si lascia il serbatoio vuoto, a volte potrebbe produrre un • rimbombo; ciò è normale.

Indicazione del processo di produzione di ghiaccio

L'indicazione del processo di produzione di cubetti di ghiaccio varia come indicato di seguito a seconda del livello di completamento della formazione del ghiaccio.

Indicazione Condizione
	La produzione automatica di ghiaccio non è in funzione.Entro 5 minuti dopo la fornitura di acqua.
	La produzione di ghiaccio viene avviata.
	Sono stati completati circa due terzi della • produzione di ghiaccio.Quando il contenitore di conservazione del • ghiaccio è pieno.
	La produzione di ghiaccio è terminata. I cubetti di ghiaccio vengono fatti cadere nel contenitore.(Il pannello di controllo si illumina mostrando il completamento).
(Luce flash)	Il serbatoio dell'acqua è vuoto. Versare dell'acqua nel serbatoio.Anche quando il serbatoio dell'acqua è • vuoto, il lampeggiamento viene disattivato aprendo e chiudendo le porte del frigorifero. Tuttavia, il lampeggiamento ricomincia dopo un breve lasso di tempo.

NOTA

Utilizzare solo acqua potabile. Non utilizzare acqua calda • (resistenza al calore: 60°C), succhi di frutta, tè, soda, bibite energetiche, ecc (potrebbe derivarne il manifestarsi di sporco all'interno). Di conseguenza, potrebbe verificarsi un guasto dello scomparto di produzione del ghiaccio.

• Quando il livello dell'acqua nel serbatoio è basso, il ghiaccio di formato grande potrebbe non essere prodotto neanche se si seleziona la modalità.
• Non collocare la paletta o gli alimenti sui cubetti di ghiaccio. Ciò potrebbe provocare un guasto allo scomparto di produzione del ghiaccio (danni alla leva di rilevazione, ecc.) o l'impossibilità di estrarla. Collocare la paletta nel luogo designato.

Leva di rilevazione

Sporgenze dei cubetti di ghiaccio

• Nella vaschetta per il ghiaccio ci sono delle fessure. Pertanto, queste fessure procurano delle sporgenze ai cubetti di ghiaccio provenienti dalla vaschetta.
• Le sporgenze potrebbero essere appuntite. Fare attenzione quando si inserisce il cubetto di ghiaccio direttamente nella bocca.

Parti bianche nei cubetti di ghiaccio e sostanze galleggianti

• I minerali contenuti nell'acqua potrebbero solidificarsi e assumere il colore bianco durante il processo di congelamento dell'acqua. I minerali passano a uno stato che, una volta congelato, non è solubile in acqua; quindi, i cubetti di ghiaccio sciogliendosi rilasceranno solo una sostanza bianca galleggiante, il che è normale.
• Ciò è più probabile se si utilizza acqua dura (per esempio, la durezza dell'acqua è di 100 mg/L o più).
• Ciò avviene ugualmente anche quando la funzione di ghiaccio trasparente è impostata su "ON".

Annullamento della modalità di produzione ghiaccio

Utilizzare questa funzione durante la notte o l'inverno. È possibile utilizzare il contenitore per ghiaccio come scomparto freezer.

Per annullare il funzionamento

① Selezionare la modalità di produzione ghiaccio che è in funzione.

② Selezionare "OFF".

③ Per confermare l'impostazione.

④ Vuotare il serbatoio dell'acqua. Asciugarlo accuratamente e rimetterlo nella posizione originale.

Dopo l'annullamento della produzione di ghiaccio

Anche dopo l'annullamento della modalità di produzione • ghiaccio impostata, questa proseguirà fi no all'operazione di rilascio del ghiaccio, pertanto la vaschetta per ghiaccio e la leva di rilevazione funzioneranno.

Dopo l'operazione di rilascio del ghiaccio, l'indicazione del • processo di produzione ghiaccio si spegne.

Non riporre alimenti fi nché l'indicazione del processo di • produzione ghiaccio non si spegne. Diversamente, la leva di rilevazione potrebbe rompersi.

Per avviare nuovamente l'operazione

Fare riferimento a "Produzione ghiaccio".

Pulizia vaschetta per ghiaccio

È possibile pulire la vaschetta del ghiaccio e il tubo. Utilizzare questa funzione all'inizio o quando il frigorifero non è stato utilizzato per un lungo periodo di tempo.

Il serbatoio alimenta forzatamente di acqua la vaschetta per • ghiaccio.

La quantità di scarico dell'acqua per ogni pulizia è di 100 mL. • Tuttavia, quando è impostata la modalità ghiaccio di formato grande, lo scarico d'acqua è di 230 mL.

Preparazione

Versare dell'acqua nel serbatoio e rimetterlo nella posizione originale. Svuotare il contenitore di conservazione del ghiaccio.

Per avviare l'operazione

① Selezionare l'icona di pulizia della vaschetta del ghiaccio.

② Selezionare "ON".

③ Per confermare l'impostazione. (Si avvia la pulizia della vaschetta).

Durante l'operazione di pulizia della vaschetta del ghiaccio

Ci vogliono circa 40 secondi. Non estrarre il contenitore del ghiaccio.

L'indicatore del processo assume uno stato simile a quello descritto nella fi gura sopra indicata.

④ Seguire nuovamente i passi da ② a ③.
⑤ Infi ne, premere il pulsante l'SVuotare l'acqua dal contenitore del ghiaccio. Asciugarlo accuratamente e rimetterlo nella posizione originale.

NOTA

Una volta completata la pulizia, torna all'operazione di produzione ghiaccio correntemente impostata.

CONSERVAZIONE DEGLI ALIMENTI

La refrigerazione riduce la velocità di deperimento dei cibi. Per massimizzare la durata di conservazione dei prodotti alimentari deperibili, assicuratevi che il cibo sia della qualità più fresca possibile. La seguente guida generale è per consentire una più lunga conservazione dei cibi.

Frutta / Verdura

Per minimizzare le perdite di umidità, frutta e verdura devono essere leggermente avvolte in materiali plastici quali, ad esempio, pellicole o sacchetti (da non chiudere ermeticamente) e quindi inseriti nella vasca per verdura fresca o nello scomparto della frutta. Se si conservano grandi quantità di verdure, potrebbe formarsi della condensa. Ciò non ha alcun effetto sul funzionamento né sulle prestazioni. Usare un panno asciutto per togliere la condensa.

Latticini e uova

Molti prodotti derivati dal latte hanno la scadenza di consumo • indicata sulla confezione esterna, la quale illustra sia la temperatura consigliata che la durata di conservazione del prodotto.

Le uova devono essere riposte nel portauova.

Carne / Pesce / Pollame

Mettete su un piatto e coprite con carta o con pellicola in • plastica.

Riponete le fette grandi di carne, di pesce o di pollame in • fondo alle mensole.

Assicuratevi che tutti i cibi cotti siano accuratamente avvolti • oppure che siano posti in contenitori a chiusura ermetica.

NOTA

Disponete gli alimenti sui ripiani • omogeneamente per consentire che l'aria di raffreddamento possa circolare in modo effi ciente.

Alimenti caldi devono essere fatti • raffreddare prima di essere riposti nel frigorifero. Gli alimenti caldi aumentano infatti la temperatura interna e potrebbero far deperire altri alimenti ivi conservati.

Non otturate l'entrata e l'uscita del circuito • di circolazione dell'aria fredda con alimenti o con contenitori; altrimenti, gli alimenti potrebbero non venire raffreddati bene.

Tenere la porta debitamente chiusa.

Non riponete alimenti direttamente all'uscita dell'aria fredda, in quanto l'alimento si potrebbe congelare.

Per un migliore congelamento

I cibi devono essere freschi.

- Congelate piccole quantità di cibo per volta al fine di congelarle rapidamente.

I cibi deve essere sigillati, chiusi ermeticamente o coperti • appropriatamente.

Disponete i cibi omogeneamente nel freezer.

Etichettate le buste o i contenitori per tenere un inventario dei cibi congelati.

AVVERTENZE

Innanzi tutto rimuovere la spina del frigorifero dalla presa ■ di rete in modo da prevenire le scosse elettriche. Non versare dell'acqua direttamente sull'esterno o ■ nell'interno del frigorifero stesso. Ciò potrebbe causare l'ossidazione e il danneggiamento dell'isolamento elettrico.

IMPORTANTE

Per evitare che le superfi ci interne e i componenti in plastica si incrinino, fare uso dei seguenti suggerimenti.

Pulire qualsiasi olio alimentare attaccato ai componenti in • plastica.

Alcuni prodotti chimici per la pulizia della casa potrebbero • arrecare danni; usare quindi solamente detersivo per piatti diluito (acqua saponata).

Se viene usato un detersivo non diluito oppure non viene • eliminata completamente l'acqua saponata, le parti in plastica potrebbero incrinarsi.

1 Rimuovere il serbatoio, pulirlo e asciugarlo accuratamente per evitare il formarsi di batteri e di macchie di acqua. (Una volta alla settimana)
2 Rimuovere gli accessori, per esempio i ripiani, dal frigorifero e dalla porta. Lavateli in acqua calda saponata. Sciacquateli in acqua fresca e asciugateli.
3 Pulite l'interno del frigorifero con un panno precedentemente immerso in acqua e sapone. Quindi, adoperate acqua fredda per eliminare l'acqua saponata.
4 Detergete con un panno umido anche l'esterno ogni qualvolta ció fosse necessario.
5 Detergete la guarnizione magnetica della porta con uno spazzolino da denti e con acqua calda saponata.
6 Pulire il pannello di controllo con un panno asciutto.

NOTA

Per evitare danni al frigorifero, non utilizzare detergenti forti o • solventi (lacca, vernice, detergente in polvere, benzina, acqua bollente ecc.).
Se l'alimentazione dovesse essere interrotta, attendere almeno 5 • minuti prima di ricollegare alla rete elettrica il frigorifero.
I ripiani di vetro pesano circa 3kg ciascuno. Quando li rimuovete dal frigorifero o li trasportate, manteneteli saldamente.
All' interno del frigorifero non lasciate cadere oggetti né colpite le • pareti, in quanto ciò potrebbe creare delle spaccature.

Scongelamento

Lo scongelamento avviene in maniera completamente automatica grazie ad un sistema di recupero energetico unico.

Quando la lampadina del comparto è bruciata

Contattare un centro di assistenza approvato da SHARP per richiedere una luce di ricambio per il comparto. La luce del comparto deve essere rimossa solo da personale qualifi cato.

Durante il trasporto

Prima di trasportare la vaschetta, svuotarla procedendo come • segue.

① Vuotare il serbatoio dell'acqua e il contenitore del ghiaccio.
② Impostare su “ON” la modalità di pulizia della vaschetta. (Fare riferimento a “Pulizia della vaschetta per ghiaccio”).
③ Circa 40 secondi dopo, quando si sente il suono di completamento, svuotare il contenitore del ghiaccio da acqua o ghiaccio.

Asciugare l'acqua nella vasca di evaporazione. Prima di asciugare l'acqua, aspettare più di 1 ora dal momento in cui si stacca la spina di alimentazione perché l'attrezzatura del ciclo di raffreddamento è estremamente calda. (La vasca di evaporazione è situata sul lato posteriore del prodotto.)

- Le rotelle permettono di spostare il frigorifero davanti e indietro.

Ruote orientabili

- Trasportare il frigorifero mantenendolo per le maniglie situate sul lato posteriore e sul fondo.

Spegnimento del Vostro frigorifero

Se spegnete il vostro frigorifero quando siete assenti per un periodo più o meno lungo, rimuovete tutti i cibi e pulite completamente l'interno. Togliete il cavo di alimentazione elettrica dalla presa di corrente e lasciate tutte e due le porte aperte.

PRIMA DI CHIAMARE IL SERVIZIO DI ASSISTENZA

Prima di chiamare il servizio di assistenza controllate i seguenti punti.

Problema Soluzione
La parte esterna del frigorifero risulta calda quando viene toccata.	Questo è normale. Nei frigoriferi è situato un tubo caldo per prevenire la formazione di condensa.
Il frigorifero emette rumore. É normale	che il frigorifero produca i seguenti rumori.Forte rumore prodotto dal compressore quando sta avviandosi a funzionare. Il rumore si • attenua dopo un momento.Forte rumore prodotto una volta al giorno dal compressore. Rumore prodotto • immediatamente dopo l'operazione automatica di scongelamento.• Rumore della circolazione del fluido (rumore di gorgoqlio e rumore di liquido che “frizza”) --- Rumore del refrigerante che ricircola nelle tubazioni.Rumore di scricchiolio, squittio --- Rumore prodotto dall'espansione e contrazione delle • pareti interne e delle parti interne durante il congelamento.
Si forma della condensa o del ghiaccio sulle parti interne o esterne del frigorifero.	Ciò può verificarsi in uno dei seguenti casi. Utilizzare un panno umido per rimuovere il ghiaccio e un panno asciutto per rimuovere la condensa.Quando l'umidità dell'ambiente è elevata.• Quando la porta viene aperta e chiusa spesso.• Quando vengono conservati prodotti alimentari molto umidi. (È necessario un involucro).•
I prodotti alimentari nel comparto frigorifero si congelano.	Il frigorifero funziona per lungo tempo con controllo temp. frigorifero impostato su 0 °C?• Il frigorifero funziona per lungo tempo con controllo temp. freezer impostato su -21 °C?• Una bassa temperatura della stanza può causare il congelamento dei cibi conservati anche se il controllo temp. frigorifero è impostato a 6 °C.
Nel comparto c'è un odore sgradevole.	È necessario un involucro per i prodotti alimentari con un odore forte.• L'unità di deodorizzazione non è in grado di rimuovere tutti i cattivi odori.•
Il pannello di controllo non funziona.	Ciò può verificarsi in uno dei seguenti casi.• Il pannello o il dito sono bagnati o sporchi di olio, ecc.• Si sfiora il pannello indossando un guanto o un cerotto sul dito, oppure usando l'unghia o altri oggetti.• Vi è un adesivo o un nastro attaccato sui simboli.• La posizione di sfioramento è leggermente distante dai simboli.• Il tempo di azionamento non è sufficiente per attivare i simboli.

PRODUZIONE GHIACCIO

Problema Soluzione
La macchina non sta producendo ghiaccio.	C'è acqua nel serbatoio? (Se non ce n'è, l'indicatore del processo di produzione di ghiaccio lampeggia).Il serbatoio è installato correttamente?La paletta o altri prodotti alimentari sono stati lasciati nel contenitore per ghiaccio?Tutte le modalità di produzione ghiaccio sono impostate su "OFF"?I cubetti di ghiaccio si sono accumulati in fondo al contenitore? (Distribuire uniformemente i cubetti di ghiaccio).Provare a pulire la vaschetta del ghiaccio.Se la pulizia della vaschetta del ghiaccio funziona correttamente, attendere un giorno.Si dovrebbe nuovamente ottenere del .Rilevazione del ghiaccio.
I cubetti di ghiaccio si formano lentamente	L'operazione di produzione di ghiaccio è stata appena riavviata?Subito dopo il riempimento del serbatoio con acqua potabile?
I cubetti di ghiaccio sono piccoli, tondeggianti o attaccati. Nei cubetti di ghiaccio ci sono sporgenze o buchi.	I cubetti di ghiaccio possono diventare piccoli o attaccarsi l'un l'altro, in particolare subito prima o dopo la fornitura di acqua.Se si conservano i cubetti di ghiaccio per un lungo periodo di tempo, questi potrebbero diventare piccoli, tondeggianti o unirsi in gruppetti.Le sporgenze visibili sono causate dalle fessure nella vaschetta del ghiaccio.I buchi sono causati dalle bolle d'aria nei cubetti di ghiaccio che potrebbero raggrupparsi • formando grossi buchi.
I cubetti di ghiaccio hanno un odore sgradevole.	L'acqua nel serbatoio è stantia o maleodorante?Nel serbatoio sono rimasti del detersivo o della candeggina utilizzati per la pulizia?Se i cubetti di ghiaccio restano inutilizzati per un lungo periodo di tempo, potrebbero assorbire i cattivi odori.
Nessuna caduta d'acqua o di cubetti di ghiaccio quando si esegue la “Pulizia della vaschetta del ghiaccio”.	Il contenitore di conservazione del ghiaccio è pieno di cubetti di ghiaccio? La paletta o altri prodotti alimentari sono stati lasciati nel contenitore di conservazione del ghiaccio?(Svuotare il contenitore di conservazione del ghiaccio.)C'è acqua nel serbatoio?

Rivolgetevi al più vicino centro di assistenza approvato da SHARP.

Stampato in Tailandia
