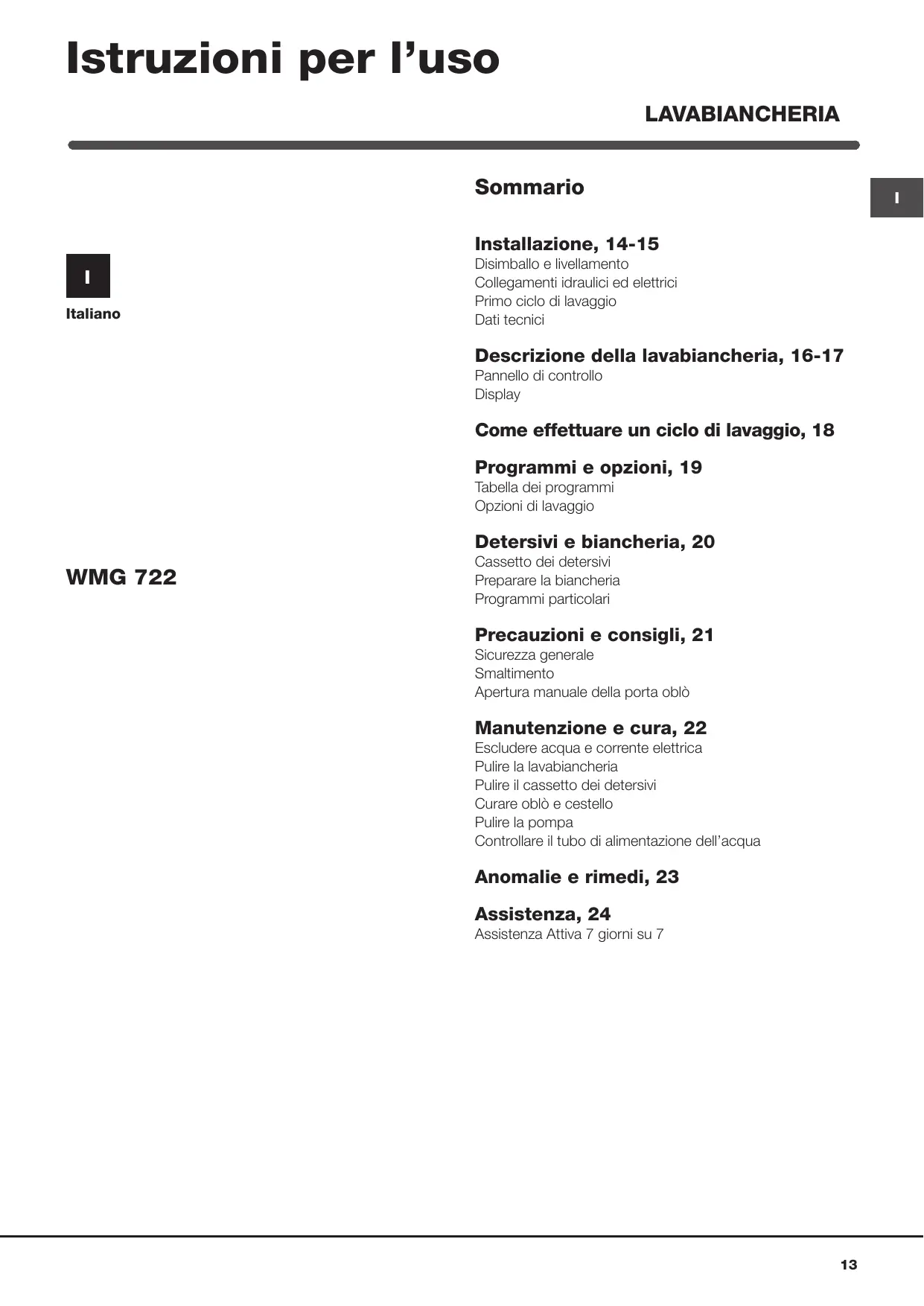

Istruzioni per l’uso LAVABIANCHERIA Italiano WMG 722 Sommario Installazione, 14-15 Disimballo e livellamento Collegamenti idraulici ed elettrici Primo ciclo di lavaggio Dati tecnici Descrizione della lavabiancheria, 16-17 Pannello di controllo Display Come effettuare un ciclo di lavaggio, 18 Programmi e opzioni, 19 Tabella dei programmi Opzioni di lavaggio Detersivi e biancheria, 20 Cassetto dei detersivi Preparare la biancheria Programmi particolari Precauzioni e consigli, 21 Sicurezza generale Smaltimento Apertura manuale della porta oblù Manutenzione e cura, 22 Escludere acqua e corrente elettrica Pulire la lavabiancheria Pulire il cassetto dei detersivi Curare oblè e cestello Pulire la pompa Controllare il tubo di alimentazione dell'acqua Anomalie e rimedi, 23 Assistenza, 24 Assistenza Attiva 7 giorni su 7

Installazione LE importante conservare questo libretto per poterlo con- sultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza. Disimballo e livellamento Disimballo

1. Disimballare la lavabiancheria.

2. Controllare che la lavabiancheria non abbia

subito danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

3. Rimuovere le 4 viti di

protezione per il trasporto e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).

4. Chiudere i fori con i tappi di plastica in dotazione.

5. Conservare tutti i pezzi: qualora la lavabiancheria debba

essere trasportata, dovranno essere rimontati. ! Gli imballaggi non sono giocattoli per bambini. Livellamento

1. Installare la lavabiancheria su un pavimento piano e rigi-

do, senza appoggiarla a muri, mobili o altro.

2. Se il pavimento non fosse

perfettamente orizzontale, compensare le irregolarità svitando o awvitando i piedini anteriori (vedi figura); l'angolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2° Un accurato livellamento dà stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzio- namento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare sotto la lavabiancheria uno spazio sufficiente per la ventilazione. Collegamenti idraulici ed elettrici Collegamento del tubo di limentazione dell’acqua

1. Collegare il tubo di

alimentazione awvitandolo a un rubinetto d'acqua fredda con bocca filettata da 3/4 gas (vedf figura). Prima di allacciare, far scorrere l’acqua finché non sia limpida.

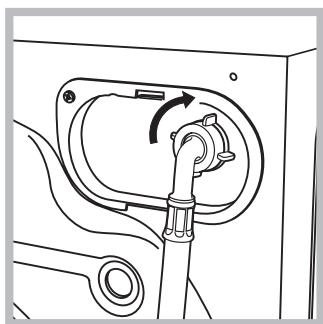

2. Collegare il tubo di ali-

mentazione alla lavabian- cheria awvitandolo all'ap- posita presa d'acqua, nella parte posteriore in alto a destra (vedi figura).

8. Fare attenzione che nel tubo non ci siano né pieghe né

strozzature. ! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco). ! Se la lunghezza del tubo di alimentazione non fosse suffciente, rivolgersi a un negozio specializzato o a un tecnico autorizzato. Non utilizzare mai tubi già usati. ! Utilizzare quelli in dotazione alla macchina.

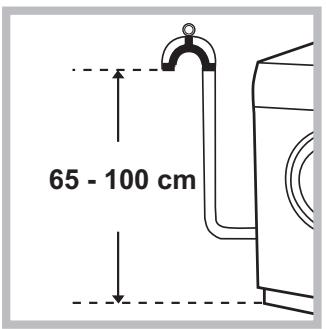

Collegamento del tubo di scarico Collegare il tubo di scari- co, senza piegarlo, a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra; oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). L'estremità libera del tubo di scarico non deve rima- nere immersa nell'acqua. LE sconsigliato usare tubi di prolunga; se indispensabile, la prolunga deve avere lo stesso diametro del tubo origi- nale e non superare i 150 cm. Collegamento elettrico Prima di inserire la spina nella presa della corrente, accer- tarsi che: + _la presa abbia la messa a terra e sia a norma di legge; + _la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella tabella Dati tecnici (vedi a fianco); + _la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a fianco); + _la presa sia compatibile con la spina della lavabiancheria. In caso contrario sostituire la presa o la spina. ! La lavabiancheria non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciar- la esposta a pioggia e temporali. l'A lavabiancheria installata, la presa della corrente deve essere facilmente raggiungibile. ? Non usare prolunghe e multiple. T1 cavo non deve subire piegature o compression: fl! cavo di alimentazione deve essere sostituito solo da tecnici autorizzati. Attenzione! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate. Primo ciclo di lavaggio Dopo l'installazione, prima dell'uso, effettuare un ciclo di lavaggio con detersivo e senza biancheria impostando il programma 2. Dati tecnici Modello WMG 722 larghezza cm 59,5 Dimensio: altezza cm 85 profondità cm 54 Capacità daia7kg Collegamenti elettrii Vedi targhetta caratteristiche tecniche applicata sulla macchina pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 52 litri Collegamenti idrici Velocità di cen- sino a 1200 gjiri al minuto trifuga Programmi di prova programma 4; temperatura 60°C; secondo la rogramma 5; temperatura 40°C. direttiva prog ! p 2010/1061 Questa apparecchiatura à conforme alle seguenti Direttive Comunitarie: - 2004/108/CE (Compatibilità Elettromagnetica) X - 2006/95/CE (Bassa Tensione) - 2002/96/CE

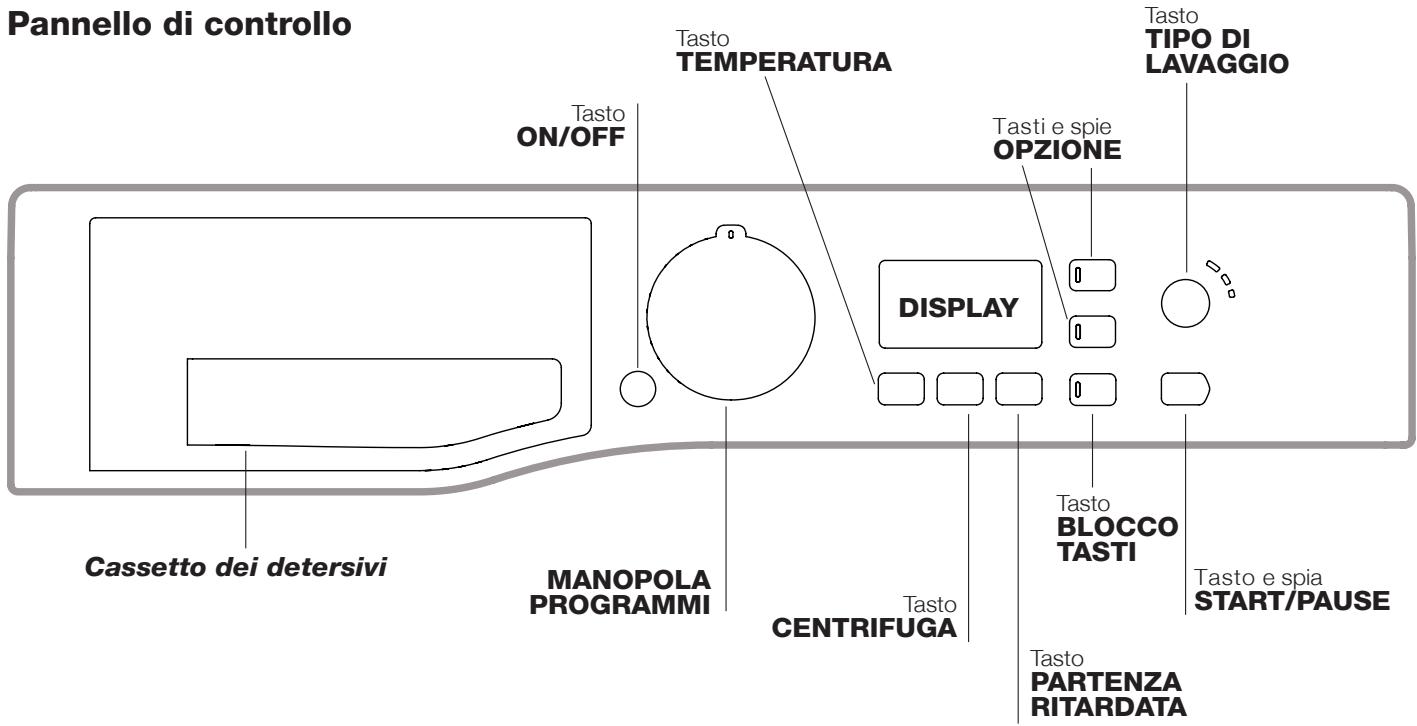

Descrizione della lavabiancheria = Tasto Pannello di controllo Tasto TIPO DI TEMPERATURA LAVAGGIO Testo Tasti e spie

Cassetto dei detersivi MANOPOLA PROGRAMMI Cassetto dei detersivi: per caricare detersivi e additivi (vedi “Detersivi e biancheria”). Tasto ON/OFF (): premere brevemente il tasto per accen- dere o spegnere la macchina. La spia START/PAUSE che lampeggia lentamente di colore verde indica che la macchi- na è accesa. Per spegnere la lavabiancheria durante il lavag- gio à necessario tenere premuto il tasto più a lungo, circa 3 sec.; una pressione breve o accidentale non permetterà lo Spegnimento della macchina. Lo spegnimento della macchi- na durante un lavaggio in corso annulla il lavaggio stesso. MANOPOLA PROGRAMMI: per impostare il programma desiderato (vedi “Tabella dei programmi”). Tasti e spie OPZIONE: per selezionare le opzioni disponibili. La spia relativa all’opzione selezionata rimarrà accesa. Tasto TIPO DI LAVAGGIO CT: premere per selezionare l'intensità di lavaggio desiderata. Tasto TEMPERATURA > premere per ridurre o esclude- re la temperatura; il valore viene indicato nel display. Tasto CENTRIFUGA GS: premere per ridurre o escludere del tutto la centrifuga; il valore viene indicato nel display. Tasto PARTENZA RITARDATA €: premere per imposta- re una partenza ritardata del programma prescelto; il ritardo viene indicato nel display.

Tasto e spia Tasto START/PAUSE CENTRIFUGA Tasto PARTENZA RITARDATA Tasto e spia START/PAUSE: quando la spia verde lampeggia lentamente, premere il tasto per avviare un lavaggio. À ciclo avviato la spia diventa fissa. Per mettere in pausa il lavaggio, premere nuovamente il tasto; la spia lampeggerà con colore ambra. Se il simbolo 0 non è illuminato, si potrà aprire l'oblà. Per far ripartire il lavaggio dal punto in cui à stato interrotto, premere nuovamente i tasto. Tasto BLOCCO TASTI {;: per attivare il blocco del pannello di controllo, tenere premuto il tasto per circa 2 second. |! simbolo Le acceso indica che il pannello di controllo à bloccato. In questo modo si impediscono modifiche accidentali dei programmi, soprattutto se in casa ci sono dei bambini. Per disattivare il blocco del pannello di controllo, tenere premuto il tasto per circa 2 secondi. Modalità stand by Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, à dotata di un sistema di autospegnimento (stand by) che entra in funzione dopo circa 30 minuti nel caso di non utilizzo. Premere brevemente il tasto ON-OFF e attendere che la macchina si riattivi.

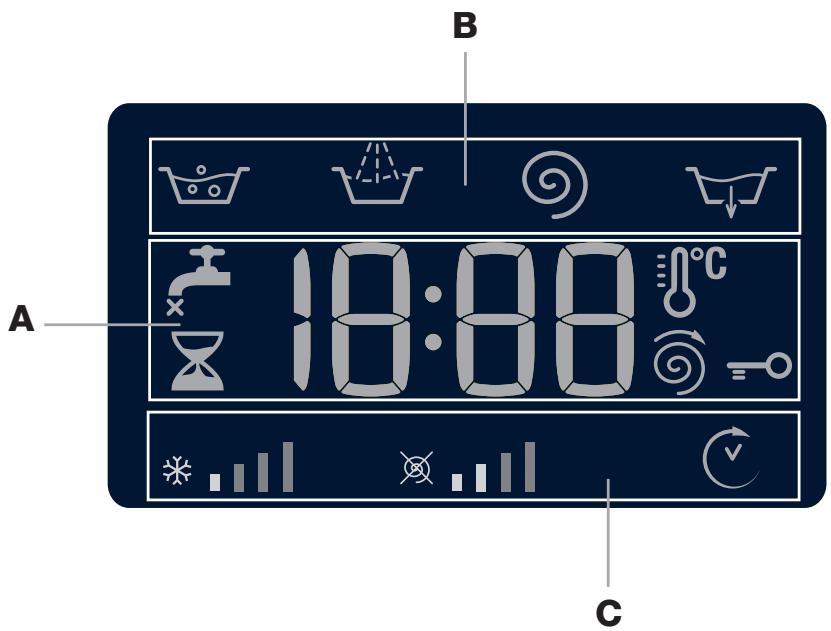

Display B Il display à utile per programmare la macchina e fornisce molteplici informazioni. Nella sezione A viene visualizzata la durata dei vari programmi a disposizione e a ciclo awviato il tempo residuo alla fine dello stesso; nel caso fosse stata impostata una PARTENZA RITARDATA, viene visualizzato il tempo mancante all'awvio del pro- gramma selezionato. Inoltre, premendo il relativo tasto, vengono visualizzati i valori massimi della velocità di centrifuga e di temperatura che la macchina puô effettuare in base al programma impostato o gli ultimi valori selezionati se compatibili con il programma scelto. Nella sezione B vengono visualizzate le “fasi di lavaggio” previste per il ciclo selezionato e a programma awiato la “fase di lavaggio” in corso: 7 Lavaggio V7 Risciacquo © Centrifuga T7 Scarico Nella sezione C sono presenti, partendo da sinistra, le icone relative alla “temperatura”, alla “centrifuga” e alla “Partenza ritardata”. Le barre “temperatura” # «11 Tindicano il ivello ci temperatura relativo al massimo selezionabile per il ciclo impostato. Le barre “centrifuga” # 111 Lindicano il lvello di centrifuga relativo al massimo selezionabile per il ciclo impostato Il simbolo “delay” & iluminato indica che nel display viene visualizzato il valore della “Partenza ritardata” impostato. Spia Oblè bloccato +0 Il simbolo acceso indica che l'oblà è bloccato. Per evitare danni à necessario attendere che il simbolo si spenga prima di aprire l’oblà. Per aprire la porta mentre un ciclo à in corso premere il tasto START/PAUSE; se il smbolo OBLO' BLOCCATO 0 è spento Sarà possibile aprire l'oblà.

Come effettuare un ciclo di lavaggio

1. ACCENDERE LA MACCHINA. Premere il tasto (1); la

spia START/PAUSE lampeggerà lentamente di colore verde.

2. CARICARE LA BIANCHERIA. Aprire la porta oblà

Caricare la biancheria facendo attenzione a non superare la quantità di carico indicata nella tabella programmi della pagina seguente.

3. DOSARE IL DETERSIVO. Estrarre il cassetto e versare

il detersivo nelle apposite vaschette come spiegato in “Detersivi e biancheria”.

manopola PROGRAMMI il programma desiderato; ad esso è associata una temperatura e una velocità di centrifuga che possono essere modificate. Sul display comparirà la durata del ciclo.

6. PERSONALIZZARE IL CICLO DI LAVAGGIO. Agire

sugli appositi tasti: (O) © Modificare la temperatura e/o la centrifuga. La macchina visualizza automaticamente la temperatura e la centrifuga massime previste per il programma impostato o le ultime selezionate se compatibili con il programma scelto. Premendo il tasto (O) si riduce progressivamente la temperatura sino al lavaggio a freddo “OFF”. Premendo il tasto (6) si riduce progressivamente la centrifuga sino alla sua esclusione “OFF”. Un'ulteriore pressione dei tasti riporterà i valori al massimo consentito per il ciclo selezionato. & Impostare una partenza ritardata. Per impostare la partenza ritardata del programma prescelto, premere il tasto relativo fino a raggiungere il tempo di ritardo desiderato. Quando tale opzione à attiva, sul display si illumina il simbolo CG. Per rimuovere la partenza ritardata premere il tasto fino a che sul display compare la scritta “OFF”. Impostare l’intensità di lavaggio desiderata. L'opzione Ÿf permette di ottimizzare il lavaggio in base al grado di sporco dei tessuti e all'intensità di lavaggio desiderata. Selezionare il programma di lavaggio, il ciclo viene impostato automaticamente sul livello “Normal”, ottimizzato per capi mediamente sporchi, (impostazione non valida per il ciclo “Lana”, che si imposta automaticamente sul livello “Delicate”). Per capi molto sporchi premere il tasto C fino al raggiungimento del livello “intensive”. Questo livello garantisce un lavaggio di alte prestazioni grazie all'utilizzo di una maggiore quantità di acqua nella fase iniziale del ciclo ed una maggiore movimentazione meccanica, ed à utile per eliminare le macchie più resistenti. Pud essere utilizzato con o senza candeggina. Se si desidera effettuare il candeggjio inserire la vaschetta aggiuntiva 4, in dotazione, nella vaschetta 1. Nel dosare la candeggina non superare il livello “max” indicato sul pero centrale (vedi figura a pag. 20). Per capi poco sporchi o per un trattamento più delicato dei tessuti, premere il tasto TT fino al raggiungimento del livello “Delicate”. || ciclo ridurrà la movimentazione meccanica per garantire risultati di lavaggio perfetti per i capi delicati. Modificare le caratteristiche del ciclo. + Premere il tasto per attivare l’opzione:; la spia corrispondente al pulsante si accenderà. + Premere nuovamente il tasto per disattivare l’opzione; la spia si spegnerà. ! Se l'opzione selezionata non è compatibile con il programma impostato, la spia lampeggerà e l'opzione non verrà attivata. ! Se l'opzione selezionata non è compatibile con un'’altra precedentemente impostata, la spia relativa alla prima funzione selezionata lampeggerà e verrà attivata solo la seconda, la spia dell'opzione attivata si iluminerà. ! Le opzioni possono variare il carico raccomandato e/o la durata del ciclo.

7. ANVIARE IL PROGRAMMA. Premere il tasto

START/PAUSE. La spia relativa si illuminerà di colore verde fisso e l'oblà si bloccherà (simbolo OBLO"’ BLOCCATO 0 acceso). Per cambiare un programma mentre un ciclo è in corso, mettere la lavabiancheria in pausa premendo il tasto START/PAUSE (la spia START/PAUSE lampeggerà lentamente di colore ambra); selezionare quindi il ciclo desiderato e premere nuovamente il tasto START/PAUSE. Per aprire la porta mentre un ciclo à in corso premere il tasto START/PAUSE; se il simbolo OBLO’ BLOCCATO + è spento sarà possibile aprire l'obld. Premere nuovamente il tasto START/PAUSE per far ripartire il programma dal punto in cui era stato interrotto.

8. FINE DEL PROGRAMMA. Viene indicata dalla

scritta “END” sul display, quando il simbolo OBLO" BLOCCATO 0 si spegnerà sarà possibile aprire l'oblè. Aprire l'oblà, scaricare la biancheria e spegnere la macchina. 1 Se si desidera annullare un ciclo già avviato, premere a lungo il tasto ©). Il ciclo verrà interrotto e la macchina si spegnerà.

Programmi e opzioni Tabella dei programmi Ê Temp. | Velocità Dete Carico £ | Descrizione del Programma max, | Max max. | Purata 98 ce) | Girial | Prela- | Candeg- | Lavag- |Ammor-| Me | ciclo Ê CC) |ninuto) |vaggio| gina | gio |bidente| (K) 1 [Antimacchia 40° | 1200 - = e O 4 2 [Bianchi 60° | 1200 = = O O 4 m 3 |Cotone + Prelavaggio: Bianchi estremamente sporchi. | 90° | 1200 e - e e 7 8 4 [Cotone (1): Bianchi e colorati resistenti molto sporchi.… | 60° | 1200 - O e e 7 Es 5 [Cotone (2-3): Bianchi poco sporchi e colori delicati 40° | 1200 = O e e 7 8 6 [Sintetici: Color resistenti molto sporchil 60° | 200 = O e e 3 4 6 [Sintetici (4): Colon resistenti molto sporchi. 40° | 800 O e e 3 È 7 [Anti Allergy 60° | 1200 - O e e 4 5 8 [Baby 40° | 1000 = e e O 4 £Ë 9 |Lana: Per lana, cachemire, ecc. 40° 800 E - ° ° 15 a 10 |Delicati 30° 0 - - e e 1 2 q le re] 44 [Rapido 60": Per rnfrescare rapidamente capi sporchi 60 | 1200 } } . . 35 ë {non indicato per lana, seta e capi da lavare a mano). ÿ Acqua 3 12|Cotone fedda | 1200 - - 0 0 7 5 te Acqua ë 18 |Sintetici Fadda | 800 - - 0 0 3 è i ï Acqua . . Es 14 | Rapido 30: fedda | 800 0 0 3 & Kär| Risciacquo - 1200 - - u e. 7 Ë 27] Centrifuga + Scarico - 1200 - - - - 7 La durata del ciclo indicata sul display o sul libretto à una stima calcolata in base a condizioni standard. l tempo effettivo puë variare in base a numerosi fattori quali la temperatura e la pression dell'acqua in ingresso, la temperatura ambiente, la quantità di detersivo, la quantità ed il po di carico, il bilanciamento del Garico, le opzioni aggiuntive selezionate. Per tutti Test Institutes:

1) Programma di controllo secondo la norma 2010/1061: impostare il programma 4 con una temperaura di 60°C.

2) Programma di controllo secondo la norma 2010/1061: impostare il programma 5 con una temperatura di 40°C.

3) Programma cotone lungo: impostare il programma 5 con una temperatura di 40°C.

4) Programma sintetico lungo: impostare il programma 6 con una temperatura di 40°C.

Opzioni di lavaggio V7 Extra Risciacquo Selezionando questa opzione si aumenta l'efficacia del risciacquo, e si assicura la massima rimozione del detersivo. E’ utile per pelli particolarmente sensibili. ! Non è attivabile sui programmi 7, 10, 14, 2. Risparmio Tempo Selezionando questa opzione si riduce la durata del programma fino al 50% in base al ciclo scelto, garantendo al contempo un risparmio di acqua ed energia. Utilizzare questo ciclo per capi non eccessivamente sporchi: { Non è attivabile sui programmi 1, 2, 7, 8, 9, 10, 11, 12, 18,14, 7, ©.

Detersivi e biancheria Cassetto dei detersivi I! buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incrostare le parti interne della lavabiancheria e a inquinare l'ambiente {Non usare detersivi per il lavaggio a mano, perché formano troppa schiuma. Estrarre il cassetto dei de- tersivi e inserire il detersivo o l'additivo come segue. vaschetta 1: Detersivo per prelavaggio (in polvere) Prima di versare il detersivo verificare che non sia inserita la veschetta aggiuntiva 4. vaschetta 2: Detersivo per lavaggio (in polvere o liquido) Nel caso di utilizzo di detersivo liquido si consiglia di utiliz- zare la paretina A in dotazione per un corretto dosaggio. Per l’utilizzo del detersivo in polvere riporre la paretina nella cavità B vaschetta 3: Additivi (ammorbidente, ecc.) L'ammorbidente non deve fuoriuscire dalla griglia. vaschetta aggiuntiva 4: Candeggina Preparare la biancheria + Suddividere la biancheria secondo: - il tipo di tessuto / il simbolo sull’etichetta. - i colori: separare i capi colorati da quelli bianchi. Vuotare le tasche e controllare i bottoni. Non superare i valori indicati, riferiti al peso della biancheria asciutta: Tessuti resistenti: max 7 Kg Tessuti sintetici: max 3 kg Tessuti delicati: max 2 kg Lana: max 1,5 kg Seta: max 1 kg

Quanto pesa la biancheria? 1 lenzuolo 400-500 gr. 1 federa 150-200 gr. 1 tovaglia 400-500 gr. 1 accappatoio 900-1200 gr. 1 asciugamano 150-250 gr. Programmi particolari Antimacchia: il programma 1 è adatto al lavaggio di capi molto sporchi, con colori resistenti. Il programma garantisce una classe di lavaggio superiore alla classe standard (classe A). Non eseguire il programma me- scolando capi di colore diverso. Si consiglia l’utilizzo di detersivo in polvere. Per macchie ostinate à consigliato il pretrattamento con additivi specifici. Bianchi: utilizzare il ciclo 2 per il lavaggio dei capi bianchi. Il programma è studiato per il mantenimento della brillantezza del bianco nel tempo. Per risultati migliori si raccomanda l’utilizzo del detersivo in polvere. Anti Allergy: utilizzare il programma 7 per la rimozione dei principali allergeni come polline, acari, peli del gatto e cane Baby: utilizzare il programma 8 per asportare lo sporco tipico dei bambini e rimuovere il detersivo dai panni onde evitare reazioni allergiche alla pelle delicata dei bambini. Questo ciclo è stato studiato per ridurre la carica batterica utilizzando una maggior quantità di acqua e ottimizzando l’effetto di additivi specifici igenizzanti aggiunti al detersivo. Lana: à l’unica lavabiancheria ad aver ottenuto il prestigioso riconoscimento Woolmark Platinum Care (M.0508) da parte di The Woolmark Company, che certifica il lavaggio in lavatrice di tutti i capi in lana, anche quelli recanti l’etichetta “solo lavaggio a mano” 4j. Con il programma 9 si ha quindi l’assoluta tranquillità di lavare in lavatrice tutti i capi in lana (max. 1,5 kg) con la garanzia delle migliori performance. Delicati: utilizzare il programma 10 per il lavaggio dei capi molto delicati, che presentano applicazioni quali strass o paillettes. Per il lavaggio dei capi in seta e tende, selezionare il ciclo 10 ed impostare il livello “Delicate” dell'opzione € Si raccomanda di rovesciare i capi prima del lavaggio e di inserire gli indumenti piccoli nell'apposito sacchetto per il lavaggio dei capi delicati. Per risultati migliori si raccomanda l'utilizzo del detersivo liquido per capi delicati. Programmi Eco l programmi Eco offrono buone performance di lavaggio a basse temperature consentendo un minore utilizzo di energia elettrica con un beneficio per l'ambiente e un risparmio economico. | programmi Eco (12 Cotone, 13 Sintetici e 14 Rapido 30”) sono stati creati per diversi tipi di tessuto e per capi poco sporchi. Per garantire un risultato ottimale raccomandiamo l'uso di un detergente liquido; si consiglia di pretrattare polsini, colli e macchie.

Precauzioni e consigli ! La lavabiancheria à stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di Sicurezza e devono essere lette attentamente Sicurezza generale + L'apparecchio non deve essere utilizzato da persone (bambini compresi) con capacità fisiche, sensoriali o men- tali ridotte e con esperienze e conoscenze insufficienti, a meno che tale utilizzo non avvenga sotto la supervisione oleistruzioni di una persona responsabile della loro sicu- rezza. | bambini devono essere sorvegliati per garantire che non giochino con l’apparecchio. + Questo apparecchio è stato concepito esclusivamente per un uso di tipo domestico. + Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi. + Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina. + Non aprire il cassetto dei detersivi mentre la macchina à in funzione. + Non toccare l’acqua di scarico, che puè raggiungere temperature elevate. Non forzare in nessun caso l'obld: potrebbe danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali. + In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. + Controllare sempre che i bambini non si awvicinino alla macchina in funzione. - Durante il lavaggjio l'obld tende a scaldarsi. + Se dev’essere spostata, lavorare in due o tre persone con la massima attenzione. Mai da soli perché la macchina à molto pesante. + Prima di introdurre la biancheria controlla che il cestello sia vuoto. Sistema bilanciamento del carico Prima di ogni centrifuga, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quel- la del lavaggio. Se al termine di petuti tentativi il carico non fosse ancora correttamente bilanciato la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la lavabiancheria effettua la distribuzione anzichè la centrifuga. Per favorire una migliore distribuzione del carico e il suo corretto bilan- ciamento si consiglia di mescolare capi grandi e piccoli. Smaltimento + Smaltimento del materiale di imballaggio: attenersi alle norme locali, cosi gli imballaggi potranno essere riutilizzati. + La direttiva Europea 2002/96/CE sui rifiuti di appa- recchiature elettriche ed elettroniche, prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi de- EE vono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Apertura manuale della porta oblà Nel caso non sia possibile aprire la porta oblà a causa della mancanza di energia elettrica e volete stendere il bucato, procedere come segue:

1. togliere la spina dalla presa

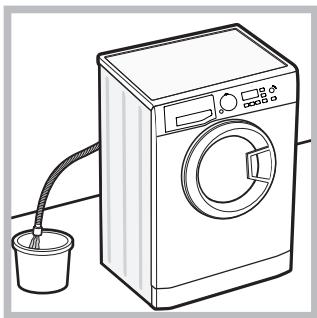

2. verificate che il livello

dell’'acqua all'interno della macchina sia inferiore rispetto all'apertura dell'oblà; in caso contrario togliere l’acqua in eccedenza attraverso il tubo di scarico raccogliendola in un secchio come indicato in figura.

8. rimuovere il pannello di

copertura sul lato anteriore della lavabiancheria con l’ausilio di un giravite (vedi figura).

4. ütilizzando la linguetta indicata in figura tirare verso

l’esterno fino a liberare il tirante in plastica dal fermo; tirarlo successivamente verso il basso e contemporaneamente aprire la porta.

5. rimontare il pannello assicurandosi, prima di spingenlo

verso la macchina, di aver inserito i ganci nelle apposite asole.

Manutenzione e cura Escludere acqua e corrente elettrica + _ Chiudere il rubinetto dell’acqua dopo ogni lavaggio. Si limita cosi l'usura dell'impianto idraulico della lavabian- cheria e si elimina il pericolo di perdite. + Staccare la spina della corrente quando si pulisce la lavabiancheria e durante i lavori di manutenzione. Pulire la lavabiancheria + La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi. + La lavabiancheria è dotata di un programma di “Auto Pulizia” delle parti interne che deve essere effettuato senza alcun tipo di carico nel cesto I! detersivo (nella quantità pari al 10% di quella consigliata per capi poco sporchi) o additivi specifici per la pulizia della lavabiancheria, potranno essere utilizzati come coadiuvanti nel programma di lavaggio. Si consiglia di effettuare il pro- gramma di pulizia ogni 40 cicli di lavaggio. Per attivare il programma premere contemporaneamente i tasti A e B per 5 sec. (vedi figura). Il programma partirà automaticamente ed avrà una durata di circa 70 minuti. Per fermare il ciclo premere il tasto START/ PAUSE. Pulire il cassetto dei detersi Sfilare il cassetto sollevando- lo e tirandolo verso l’esterno (vedi figura). Lavarlo sotto l'acqua corren- te; questa pulizia va effettuata frequentemente. Curare oblù e cestello + _Lasciare sempre socchiuso l'oblô per evitare che si formino cattivi odori. Pulire la pompa La macchina è dotata di una pompa autopulente che non ha bisogno di manutenzione. Pud perd succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore di essa. YAssicurarsi che il ciclo di lavaggio sia terminato e stac- care la spina. Per accedere alla precamera:

1. rimuovere il pannello di

copertura sul lato ante- riore della lavasciuga con l’ausilio di un giravite (veaï figura);

2. svitare il coperchio

ruotandolo in senso antiorario (vedi figura): à normale che fuoriesca un po' d'acqua;

8. pulire accuratamente l’interno;

4. riawvitare il coperchio;

5. rimontare il pannello assicurandosi, prima di spingerlo

verso la macchina, di aver inserito i ganci nelle apposite asole. Controllare il tubo di alimentazione dell’acqua Controllare il tubo di alimentazione almeno una volta all’anno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improwvise spaccature. Non utilizzare mai tubi già usati.

Anomalie e rimedi Pud accadere che la lavabiancheria non funzioni. Prima di telefonare all’Assistenza (vedi “Assistenza”), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco. Anomali La lavabiancheria non si accende. Il ciclo di lavaggio non inizia. La lavabiancheria non carica acqua (Sul display viene visualizzata la scritta “H20” lampeggiante). La lavabiancheria carica e scarica acqua di continuo. La lavabiancheria non scarica o non centrifuga. La lavabiancheria vibra molto durante la centrifuga. La lavabiancheria perde acqua. Le spie delle “Opzioni” e dell’START/PAUSE lampeggiano ve- locemente e il display visualizza un codice di anomalia (es.: F-01, F-..). Si forma troppa schiuma. Possibili cause / Soluzione: + _ La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto. +_In casa non c’è corrente. L'oblè non è ben chiuso. Iltasto ON/OFF non è stato premuto. Il tasto START/PAUSE non è stato premuto. Il rubinetto dell'acqua non è aperto. Si à impostato un ritardo sull'ora di avvio (PARTENZA RITARDATA, vedi “Come effettuare un ciclo di lavaggio”) Il tubo di alimentazione dell'acqua non è collegato al rubinetto. Il tubo è piegato. Il rubinetto dell'acqua non è aperto. In casa manca l'acqua. Non c'è sufficiente pressione. Il tasto START/PAUSE non è stato premuto. +_|ltubo di scarico non è installato fra 65 e 100 cm da terra (vedi “nstallazione”). + _L'estremità del tubo di scarico è immersa nell'acqua (vedi ‘Installazione”). +_Lo scarico a muro non ha lo sfiato d'’aria. Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dell’ac- qua, spegnere la lavabiancheria e chiamare l'Assistenza. Se l’abitazione si trova agli ultimi piani di un edificio, à possibile che si verifichino fenomeni di sifonag- gio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare l'inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio. Il programma non prevede lo scarico: con alcuni programmi occorre avviarlo manualmente. Iltubo di scarico à piegato (veaï “nstallazione”). La conduttura di scarico è ostruita. Il cestello, al momento dell'installazione, non è stato sbloccato correttamente (vedi “Installazione”). La lavabiancheria non è in piano (vedi “Installazione”). La lavabiancheria à stretta tra mobili e muro (vedï “Installazione”). Il tubo di alimentazione dell'acqua non è ben avwvitato (vedi “nstallazione”). Il cassetto dei detersivi à intasato (per pulirlo vedi “Manutenzione e cura”). Iltubo di scarico non è fissato bene (vedi “installazione”). Spegnere la macchina e togliere la spina dalla presa, attendere circa 1 minu- to quindi riaccenderla. Se l’anomalia persiste, chiamare l'Assistenza. +_ |! detersivo non è specifico per lavabiancheria (deve esserci la dicitura “per lavatrice”, “a mano e in lavatrice”, o simili) + _|| dosaggio è stato eccessivo

Assistenza Prima di contattare l’Assistenza: + _Verificare se l’anomalia pud essere risolta da soli (vedi “Anomalie e rimedl”); + _Riawviare il programma per controllare se l'inconveniente à stato ovviato; +_In caso negativo, contattare il Numero Unico 199.199.199*. Non ricorrere mai a tecnici non autorizzati. Comunicare: +_iltipo di anomalia; +_il modello della macchina (Modi.); +_il numero di serie (S/N). Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria e nella parte anteriore aprendo l'oblè.
