MANUALE UTENTE BCZ L 400 X HOTPOINT

Sommario Istruzioni per l’uso, 1 Assistenza, 2 Descrizione dell’apparecchio, 7 Descrizione dell’apparecchio,13 Reversibilità apertura porte, 19 Installazione, 20 Accessori, 21 Avvio e utilizzo, 21 Manutenzione e cura, 22 Precauzioni e consigli, 23 Anomalie e rimedi, 23 English Gebrauchsanleitungen

• il modello della macchina (Mod.)
• il numero di serie (S/N) Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra. Communicating:
• appliance model (Mod.)
• serial number (S/N) This information can be found on the data plate located on the bottom left side of the refrigerator compartment. Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l’installazione di pezzi di ricambio non originali. Never call on unauthorized technicians and always refuse spare parts which are not originals. Prima di contattare l’Assistenza:
• Verificare se l’anomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).
• In caso negativo, contattare il Numero Unico Nazionale

Before calling for Assistance:

• If after all the checks, the appliance still does not operate or the problem persists, call the nearest Service Centre Assistenza Attiva 7 giorni su 7 Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.indesit.com. - modello - model - modèle - modell - model - modelo - modelo - model - model - model - model Assistance Avant de contacter le centre d’Assistance :

is the optimal temperature for energy saving levels. è la funzione holiday (vedi Manutenzione e cura). OFF spegne il frigorifero. Spia gialla SPEED COOL (raffreddamento rapido): si accende quando viene premuto il tasto SPEED COOL. Spia verde ALIMENTAZIONE: si accende quando l’apparecchio è collegato alla rete di alimentazione. Spia gialla SUPER FREEZE (congelamento rapido): si accende quando viene premuto il tasto SUPER FREEZE Manopola FUNZIONAMENTO CONGELATORE per regolare la temperatura del vano congelatore.

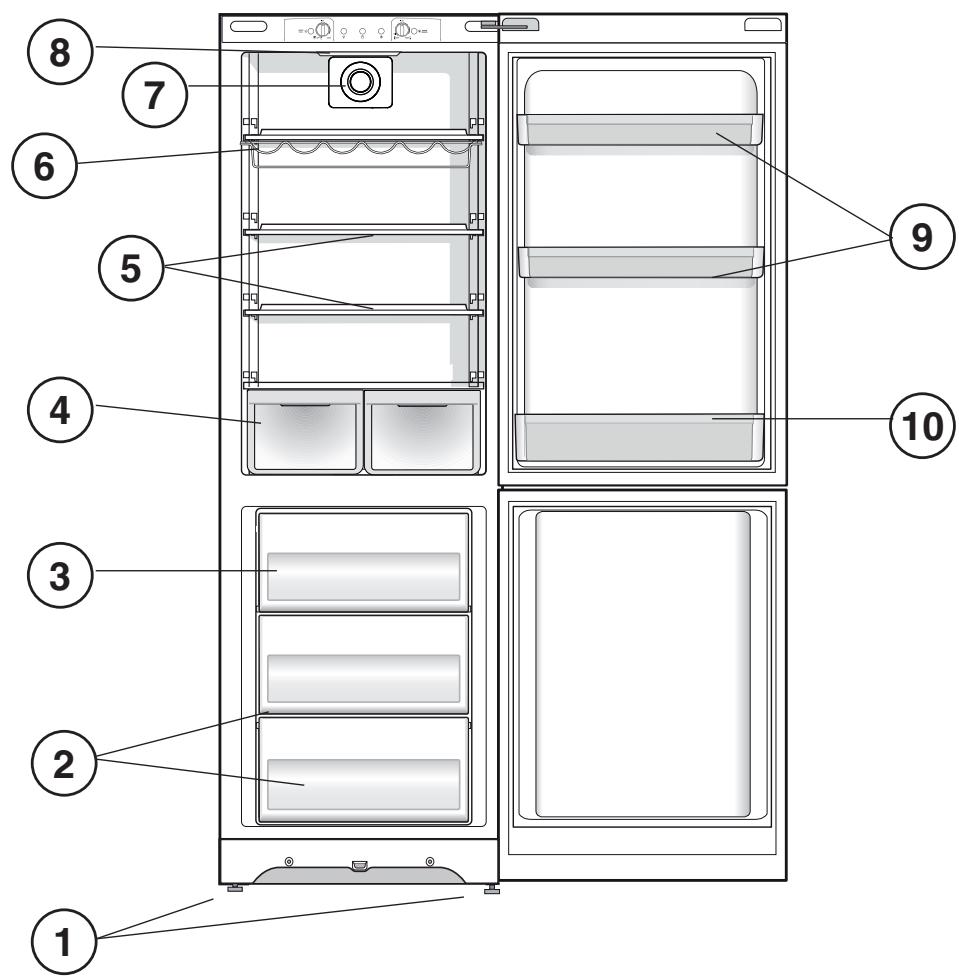

Descrizione dell’apparecchio Description of the appliance Vista d’insieme Overall view Le istruzioni sull’uso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dell’apparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti. The instructions contained in this manual are applicable to different model refrigerators. The diagrams may not directly represent the appliance purchased. For more complex features, consult the following pages. 1 PIEDINO di regolazione. 2 Vano CONSERVAZIONE.* 3 Vano CONGELAMENTO e CONSERVAZIONE * 4 Cassetto FRUTTA e VERDURA 5 RIPIANO* 6 WINE RACK* 7 AIR* 8 LAMPADINA (vedi Manutenzione). 9 Balconcino estraibile PORTAOGGETTI*. 10 Balconcino BOTTIGLIE. 1 Levelling FEET 2 STORAGE compartment*. 3 FREEZER and STORAGE compartment *. 4 FRUIT and VEGETABLE bin 5 SHELVES*. 6 WINE RACK*. 7 AIR* 8 LAMP (see Maintenance). 9 Removable multipurpose SHELVES*. 10 BOTTLE shelf

• Variabili per numero e/o per posizione, presente solo in alcuni

Reversibilità apertura porte *presente solo in alcuni modelli Reversible doors

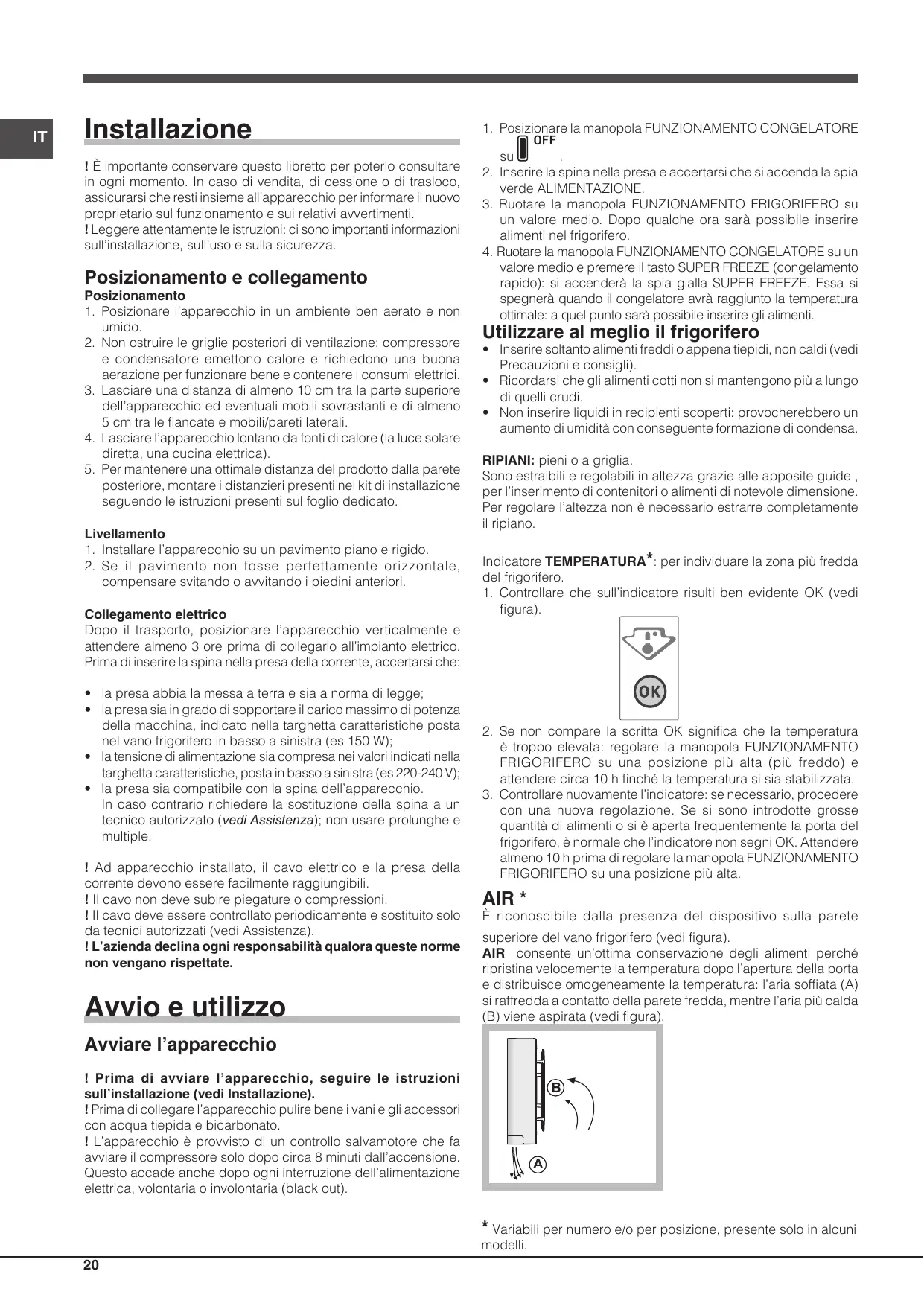

Installazione ! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. Posizionamento e collegamento Posizionamento

1. Posizionare l’apparecchio in un ambiente ben aerato e non

2. Non ostruire le griglie posteriori di ventilazione: compressore

e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.

3. Lasciare una distanza di almeno 10 cm tra la parte superiore

dell’apparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/pareti laterali.

4. Lasciare l’apparecchio lontano da fonti di calore (la luce solare

diretta, una cucina elettrica).

5. Per mantenere una ottimale distanza del prodotto dalla parete

posteriore, montare i distanzieri presenti nel kit di installazione seguendo le istruzioni presenti sul foglio dedicato. Livellamento

1. Installare l’apparecchio su un pavimento piano e rigido.

2. Se il pavimento non fosse perfettamente orizzontale,

compensare svitando o avvitando i piedini anteriori. Collegamento elettrico Dopo il trasporto, posizionare l’apparecchio verticalmente e attendere almeno 3 ore prima di collegarlo all’impianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es 150 W);
• la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V);
• la presa sia compatibile con la spina dell’apparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe e multiple. ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). ! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate. Avvio e utilizzo

1. Posizionare la manopola FUNZIONAMENTO CONGELATORE

2. Inserire la spina nella presa e accertarsi che si accenda la spia

verde ALIMENTAZIONE.

3. Ruotare la manopola FUNZIONAMENTO FRIGORIFERO su

un valore medio. Dopo qualche ora sarà possibile inserire alimenti nel frigorifero.

4. Ruotare la manopola FUNZIONAMENTO CONGELATORE su un

valore medio e premere il tasto SUPER FREEZE (congelamento rapido): si accenderà la spia gialla SUPER FREEZE. Essa si spegnerà quando il congelatore avrà raggiunto la temperatura ottimale: a quel punto sarà possibile inserire gli alimenti. Utilizzare al meglio il frigorifero

• Inserire soltanto alimenti freddi o appena tiepidi, non caldi (vedi Precauzioni e consigli).
• Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quelli crudi.
• Non inserire liquidi in recipienti scoperti: provocherebbero un aumento di umidità con conseguente formazione di condensa. RIPIANI: pieni o a griglia. Sono estraibili e regolabili in altezza grazie alle apposite guide , per l’inserimento di contenitori o alimenti di notevole dimensione. Per regolare l’altezza non è necessario estrarre completamente il ripiano. Indicatore TEMPERATURA*: per individuare la zona più fredda del frigorifero.

1. Controllare che sull’indicatore risulti ben evidente OK (vedi

2. Se non compare la scritta OK significa che la temperatura

è troppo elevata: regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta (più freddo) e attendere circa 10 h finché la temperatura si sia stabilizzata.

3. Controllare nuovamente l’indicatore: se necessario, procedere

con una nuova regolazione. Se si sono introdotte grosse quantità di alimenti o si è aperta frequentemente la porta del frigorifero, è normale che l’indicatore non segni OK. Attendere almeno 10 h prima di regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta. AIR * È riconoscibile dalla presenza del dispositivo sulla parete superiore del vano frigorifero (vedi figura). AIR consente un’ottima conservazione degli alimenti perché ripristina velocemente la temperatura dopo l’apertura della porta e distribuisce omogeneamente la temperatura: l’aria soffiata (A) si raffredda a contatto della parete fredda, mentre l’aria più calda (B) viene aspirata (vedi figura). Avviare l’apparecchio ! Prima di avviare l’apparecchio, seguire le istruzioni sull’installazione (vedi Installazione). ! Prima di collegare l’apparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato. ! L’apparecchio è provvisto di un controllo salvamotore che fa avviare il compressore solo dopo circa 8 minuti dall’accensione. Questo accade anche dopo ogni interruzione dell’alimentazione elettrica, volontaria o involontaria (black out).

• Variabili per numero e/o per posizione, presente solo in alcuni modelli.

Utilizzare al meglio il congelatore

• Per regolare la temperatura utilizzare la manopola FUNZIONAMENTO CONGELATORE (vedi Descrizione).
• Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).
• Gli alimenti freschi da congelare non devono essere posti a contatto con quelli già congelati; vanno sistemati nel vano superiore CONGELAMENTO e CONSERVAZIONE dove la temperatura scende sotto i -18°C e garantisce una buona velocità di congelamento.
• Per congelare i cibi nel modo più corretto e sicuro occorre attivare la funzione SUPER FREEZE 24 ore prima dell’inserimento del cibo. Dopo aver introdotto il cibo è necessario attivare nuovamente la funzione SUPER FREEZE che si disattiverà automaticamente trascorse 24 ore.
• Non mettere nel congelatore bottiglie di vetro contenenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.
• La quantità massima giornaliera di alimenti da congelare è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).
• Al fine di ottenere un spazio maggiore nel reparto freezer potete togliere i cassetti dalle loro sedi (tranne quello più in basso e l’eventuale cassetto COOL CARE ZONE a temperatura variabile), sistemando gli alimenti direttamente sulle piastre evaporanti. ! Se per lungo tempo permane la temperatura ambiente più fredda di 14°C, non si raggiungono completamente le temperature necessarie per una lunga conservazione nel reparto freezer e il periodo di conservazione risulterà pertanto ridotto. ! Durante il congelamento evitare di aprire la porta. ! In caso di interruzione di corrente o di guasto, non aprire la porta del congelatore: in questo modo congelati e surgelati si conserveranno senza alterazioni per circa 9-14 ore. Pulire l’apparecchio

• Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.
• Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura.
• Il retro dell’apparecchio tende a coprirsi di polvere, che può essere eliminata utilizzando con delicatezza, dopo aver spento l’apparecchio e staccato la presa di corrente, la bocchetta lunga dell’aspirapolvere, impostato su una potenza media. Evitare muffe e cattivi odori

• L’apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie.
• Nel caso si voglia spegnere l’apparecchio per un lungo periodo, pulire l’interno e lasciare le porte aperte Sbrinare l’apparecchio ! Attenersi alle istruzioni sottostanti. Per sbrinare l’apparecchio non usare oggetti taglienti ed appuntiti che potrebbero danneggiare irreparabilmente il circuito refrigerante. Sbrinare il vano frigorifero Il frigorifero è dotato di sbrinamento automatico: l’acqua viene convogliata verso la parte posteriore da un apposito foro di scarico (vedi figura) dove il calore prodotto dal compressore la fa evaporare. L’unico intervento da fare periodicamente consiste nel pulire il foro di scarico affinché l’acqua possa defluire liberamente. Easy Ice * La doppia bacinella è stata progettata per ottimizzare lo spazio nel cassetto freezer e rendere disponibile il ghiaccio in modo rapido e semplice. Le bacinelle possono essere impilate o riempite ed utilizzate separatamente. Inoltre l’apposito aggancio rende l’Easy Ice una soluzione estremamente flessibile, in quanto è possibile posizionarla nella parte destra o sinistra dei primi cassetti. Sbrinare il vano congelatore Se lo strato di brina è superiore ai 5 mm è necessario effettuare lo sbrinamento manuale: Manutenzione e cura Escludere la corrente elettrica Durante i lavori di pulizia e manutenzione è necessario isolare l’apparecchio dalla rete di alimentazione:

1. posizionare la manopola per LA REGOLAZIONE DELLA

TEMPERATURA nella posizione OFF

2. Avvolgere surgelati e congelati in carta da giornale e metterli

in un altro congelatore o in un luogo fresco.

3. Lasciare aperta la porta finché la brina non si sia sciolta

completamente; facilitare l’operazione sistemando nel vano congelatore contenitori con acqua tiepida.

4. Pulire e asciugare con cura il vano congelatore prima di

riaccendere l’apparecchio.

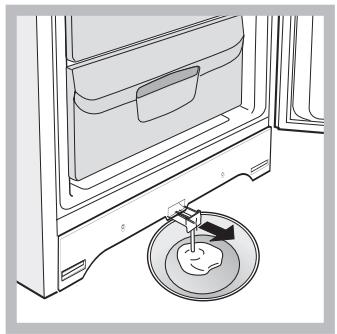

5. Alcuni apparecchi sono dotati del SISTEMA DRAIN per

convogliare l’acqua all’esterno: lasciare che l’acqua defluisca in un contenitore (vedi figura).

1. posizionare la manopola FUNZIONAMENTO CONGELATORE

2. staccare la spina dalla presa.

6. Prima di inserire i cibi nel vano congelatore attendere circa 2

ore per il ripristino delle condizioni ideali di conservazione. Funzione holiday Se si parte per un periodo di vacanza non è necessario spegnere l’apparecchio perché è dotato di una funzione che permette, con bassi consumi elettrici, di mantenere la temperatura del vano frigorifero intorno ai 12°C (per proteggere dal caldo trucchi e cosmetici); la temperatura del congelatore va impostata sul minimo (1), indispensabile per la conservazione degli alimenti. Per attivare la funzione: impostare la manopola FUNZIONAMENTO FRIGORIFERO su Un doppio breve segnale acustico ne conferma l’attivazione; la disattivazione è indicata da un segnale acustico singolo. Sostituire la lampadina * Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto. Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla con una di potenza analoga a quella indicata sulla protezione.

Precauzioni e consigli ! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni; - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni. - 2002/96/CE.

• Variabili per numero e/o per posizione, presente solo in alcuni modelli.

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.
• L’apparecchio deve essere usato per conservare e congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto.
• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Non toccare l’apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi.
• Non toccare le parti interne raffreddanti: c’è pericolo di ustionarsi o ferirsi.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.
• È necessario staccare la spina dalla presa prima di effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare la manopola per LA REGOLAZIONE DELLA TEMPERATURA sulla posizione OFF (apparecchio spento) per eliminare ogni contatto elettrico.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Non utilizzare, all’interno degli scomparti conservatori di cibi congelati, utensili taglienti ed appuntiti o apparecchi elettrici se non sono del tipo raccomandato dal costruttore.
• Non mettere in bocca cubetti appena estratti dal congelatore.
• Questo apparecchio non è da intendersi adatto all’uso da parte di persone (incluso bambini) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza e conoscenza, a meno che siano state supervisionate o istruite riguardo all’uso dell’apparecchio da una persona responsabile della loro sicurezza. I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l’apparecchio.
• Gli imballaggi non sono giocattoli per bambini. Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare l’ambiente

• Installare l’apparecchio in un ambiente fresco e ben aerato, proteggerlo dall’esposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.
• Per introdurre o estrarre gli alimenti, aprire le porte dell’apparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia.
• Non riempire con troppi alimenti l’apparecchio: per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente.
• Non introdurre alimenti caldi: alzerebbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.
• Sbrinare l’apparecchio qualora si formasse del ghiaccio (vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddo agli alimenti e fa aumentare il consumo di energia. Anomalie e rimedi Può accadere che l’apparecchio non funzioni. Prima di telefonare all’Assistenza (vedi Assistenza), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco. La spia verde ALIMENTAZIONE non si accende.
• La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c’è corrente. Il motore non parte.
• L’apparecchio è dotato di un controllo salvamotore (vedi Avvio e utilizzo). L’apparecchio emette molto rumore.
• L’apparecchio non è stato installato ben in piano (vedi Installazione).
• L’apparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori.
• Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale. La temperatura di alcune parti esterne del frigorifero è elevata.
• Le temperature elevate sono necessarie per evitare la formazioni di condensa in particolari zone del prodotto. Le spie sono debolmente accese.
• Staccare la spina e reinserirla nella presa dopo averla girata su se stessa. a) Suona l’allarme. a) La porta del frigorifero è rimasta aperta per più di due minuti. Il segnale acustico cessa alla chiusura della porta. Oppure non si è seguita la corretta procedura di spegnimento (vedi Manutenzione). b) Suona l’allarme e lampeggiano le due spie gialle. b) L’apparecchio segnala un riscaldamento eccessivo del congelatore. Si consiglia di verificare lo stato degli alimenti: potrebbe essere necessario gettarli. + segnale acustico = Riscaldamento eccessivo c) Suona l’allarme e lampeggiano le due spie gialle e quella verde. c) L’apparecchio segnala un riscaldamento pericoloso del congelatore: gli alimenti devono essere gettati. + segnale acustico = Riscaldamento pericoloso b/c)In entrambi i casi il congelatore si manterrà a una temperatura intorno a 0°C per non far ricongelare gli alimenti. Per spegnere il segnale acustico: aprire e chiudere la porta del frigorifero. Per ripristinare il funzionamento normale: portare la manopola FUNZIONAMENTO CONGELATORE sulla posizione (spento) e riaccendere l’apparecchio. La spia verde ALIMENTAZIONE lampeggia
• L’apparecchio non funzione correttamente. Chiamare l’Assistenta Tecnica Il frigorifero e il congelatore raffreddano poco.
• Le porte non chiudono bene o le guarnizioni sono rovinate.
• Le porte vengono aperte molto spesso.
• Le manopole FUNZIONAMENTO non sono in posizione corretta (vedi Descrizione).
• Il frigorifero o il congelatore sono stati riempiti eccessivamente. Nel frigorifero gli alimenti si gelano.
• La manopola FUNZIONAMENTO FRIGORIFERO non è in posizione corretta (vedi Descrizione).
• Gli alimenti sono a contatto con la parete posteriore. Il motore funziona di continuo.
• È stato premuto il tasto SUPER FREEZE (congelamento rapido): la spia gialla SUPER FREEZE è accesa o lampeggiante (vedi Desc.).
• La porta non è ben chiusa o viene aperta di continuo.
• La temperatura dell’ambiente esterno è molto alta.
