MANUALE UTENTE TK 64 S INDESIT

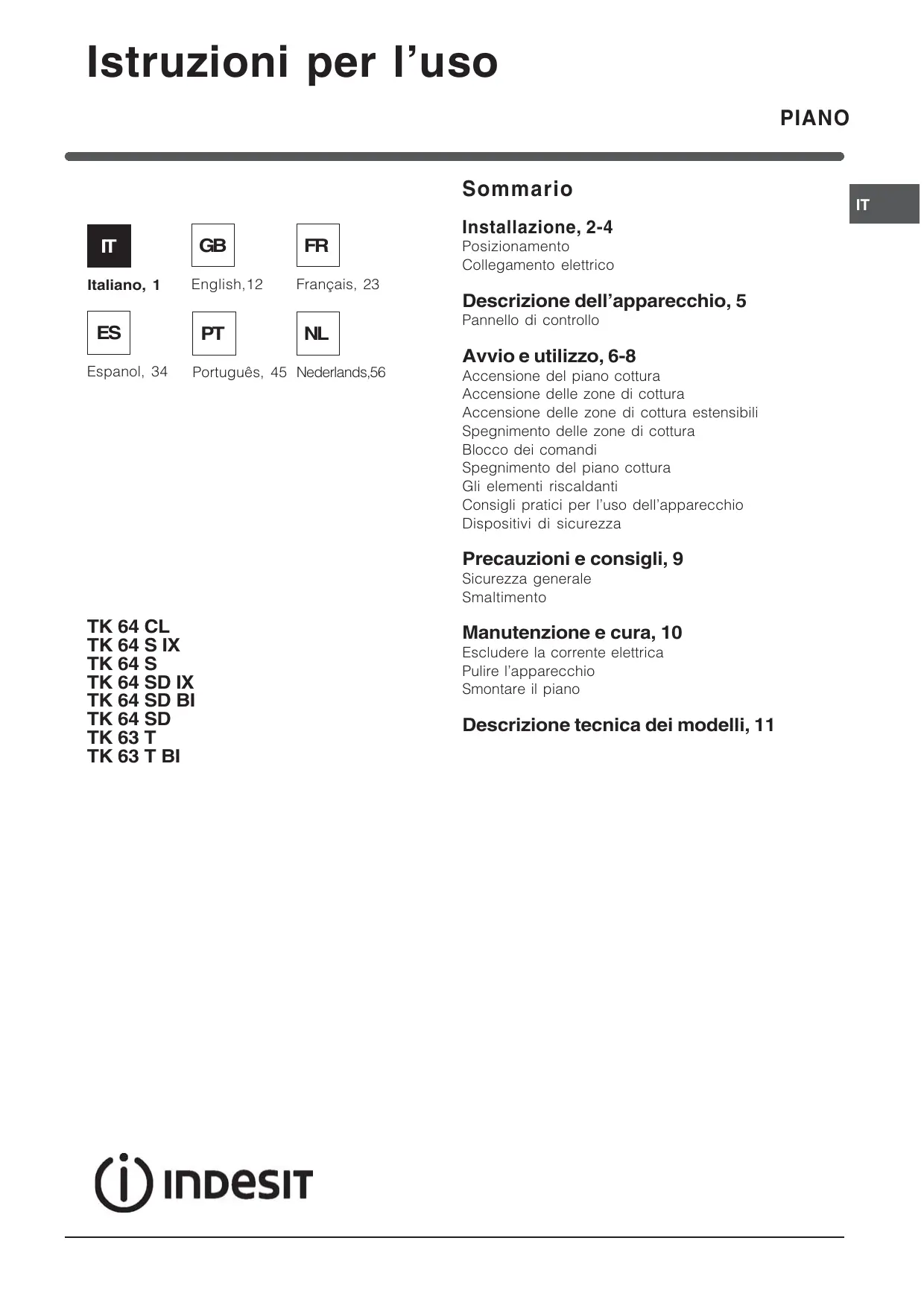

Istruzioni per l’uso PIANO Sommario 7 7 Installazione, 2-4 | GB FR Posizionamento Collegamento elettrico Italiano, 1 English,i2 Français, 23 Descrizione dell’apparecchio, 5 Pannello di controllo ES PT NL Avvio e utilizzo, 6-8 Espanol, 34 Português, 45 Nederlands,56 Accensione del piano cottura Accensione delle zone di cottura Accensione delle zone di cottura estensibili Spegnimento delle zone di cottura Blocco dei comandi Spegnimento del piano cottura Gli elementi riscaldanti Consigli pratici per l'uso dell’apparecchio Dispositivi di sicurezza Precauzioni e consigli, 9 Sicurezza generale Smaltimento TK 64 CL Manutenzione e cura, 10 TK 64 S IX Escludere la corrente elettrica TK En En IX Pulire l'apparecchio TK 64 8D Bi Smontare il piano TK 64 SD izi i i i TK63T Descrizione tecnica dei modelli, 11 TK 63 T BI (i)inpesir

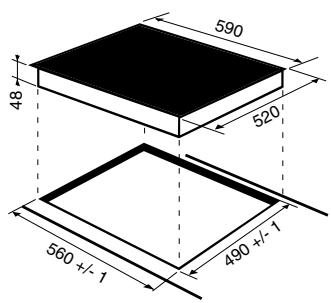

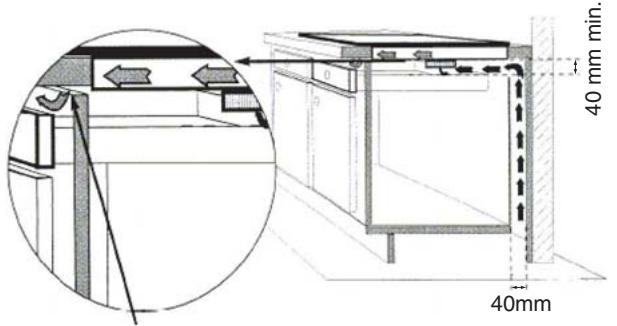

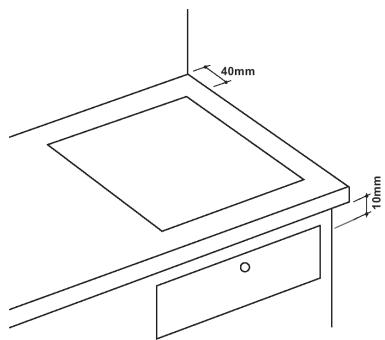

Installazione L È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza. Posizionamento ! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (veaï Precauzioni e consigli) ! L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione pud causare danni a persone, animali o cose Incasso Per garantire un buon funzionamento dell'apparecchio à necessario che il mobile abbia le caratteristiche adatte: +_il piano d'appoggio deve essere di materiale resistente al calore, a una temperatura di circa 100°C; + se si desidera installare il piano cottura sopra un forno, questo deve essere provvisto di un sistema di raffreddamento a ventilazione forzata; + evitare di installare il piano cottura sopra una lavastoviglie: all'occorrenza frapporre un elemento di separazione a tenuta stagna fra i due apparecchi; + _a seconda del piano cottura che si desidera installare (veañ figure), il vano del mobile deve avere le seguenti dimensioni Sopra un mobile vuoto o un cassetto Ë necessaria una intercapedine di almeno 40 mm o una apertura di 5 mm sulla larghezza del mobile. Apertura di almeno 5 mm sul'intera larghezza del piano. Aerazione Per consentire un'adeguata aerazione e per evitare il surriscaldamento delle superfici attorno all'apparecchio, il piano cottura deve essere posizionato: + a una distanza minima di 40 mm dalla parete Er" retrostante e di 600 mm da qualsiasi altra superficie < verticale; 148 + in modo da . mantenere una distanza minima di 10 mm fra il vano per l'incasso e il mobile sottostante. Fissaggio L'installazione dell'apparecchio deve essere effettuata su un piano d'appoggio perfettamente piano Le eventuali deformazioni provocate da un errato fissaggio potrebbero alterare le caratteristiche e le prestazioni del piano cottura. LATO ANTERIORE PIANO COTTURA < PIANO Di \ -aprocaio | &} < ROVESCIATO + = 7 Gi

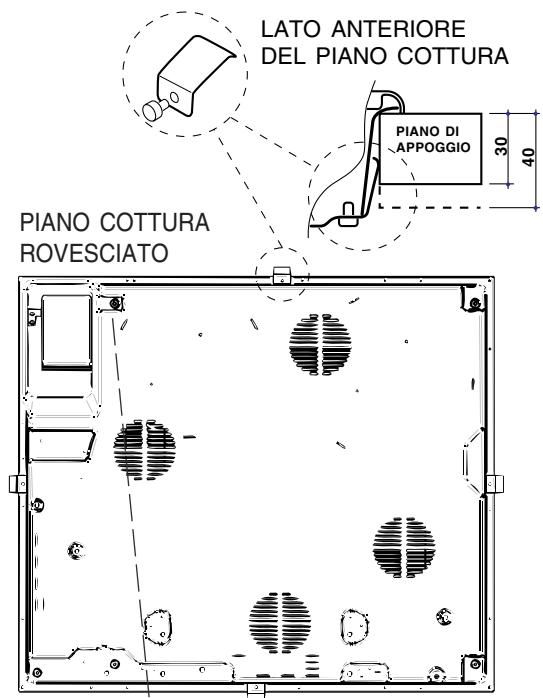

La lunghezza della vite di regolazione dei ganci di fissaggio va impostata prima del loro montaggio, in base allo spessore del piano d'appoggio: + _spessore di 30 mm: vite 17,55 mm: + _spessore di 40 mm: vite 7,55 mm. Per il fissaggio agire come segue:

1. Con le viti corte senza punta, awvitare le 4 molle di

centraggio nei fori posti al centro di ogni lato del piano;

2. inserire il piano cottura nel vano del mobile, centrarlo

ed esercitare una adeguata pressione sull'intero perimetro affinché il piano di cottura aderisca bene al piano d'appoggio.

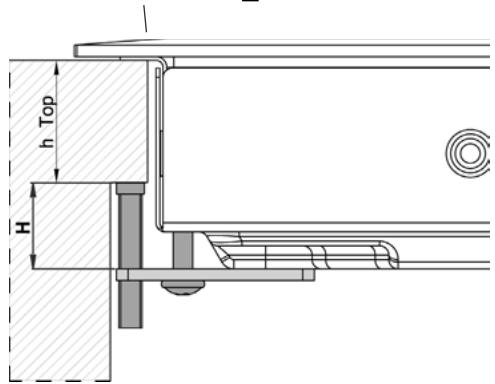

3. per i piani con profili laterali: dopo aver inserito il

piano cottura nel mobile, inserire i 4 ganci di fissaggio (ognuno con il suo perno) sul perimetro inferiore del piano cottura, avvitandoli con le viti lunghe con punta finché il vetro non aderisce al piano d'appoggio. ! Ë indispensabile che le viti delle molle di centraggio rimangano accessibili. !In conformità alle norme di sicurezza, una volta incassato l'apparecchio, non debbono essere possibili eventuali contatti con le parti elettriche { Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza l'aiuto di qualche utensile. Collegamento elettrico ! L'allacciamento elettrico del piano cottura e quello di un eventuale forno da incasso devono essere realizzati separatamente, sia per ragioni di sicurezza elettrica sia per facilitare le operazioni di estrazione del forno. Collegamento monofase Il piano è dotato di cavo di alimentazione già collegato e predisposto per il collegamento monofase. Effettuare l'allaccio dei fili in accordo con la tabella e i disegni che (Dinvesir Separare i cavi ed effettuare il collegamento dei fili in accordo con la tabella e i disegni che seguono: Tensione tipo e frequenza rete Cavo elettrico Collegamento fili 4O0V - 24N - D» © | gialoverde: 50 Hz (N) [N:i2 fi blu insieme 230V3- (ti) [Hi nero 50Hz (©) |L2: marrone @ |: sloverde: f @® [Mu 400V - 2+2N - N2: blu 50 Hz L1: nero @ L2: marrone Se l'impianto elettrico corrisponde a una delle seguenti caratteristiche: Tensione tipo e frequenza di rete + 400V3-N - 50 Hz procedere come segue: { L'eventuale cavo in dotazione non è utilizzabile per questi tipi di installazione

1. Utilizzare un cavo di alimentazione appropriato, tipo

HOSRR-F o di valore superiore, delle dimensioni adatte (sezione cavo: 25 mm).

2. Servendosi di un cacciavite, far leva sulle linguette

del coperchio della morsettiera e aprirla (veaf immagine Morsettiera).

3. Svitare la vite del serracavo e le viti dei morsetti

relativi al tipo di allaccio necessario e posizionare i cavallotti di collegamento secondo la tabella e i disegni che seguono.

4. Posizionare i fill in accordo con la tabella e i disegni

che seguono ed effettuare il collegamento stringendo a fondo tutte le viti dei morsetti. seguono: Tensione tipo e frequenza rete Cavo elettrico Collegamento fili _2A= (©) |: gialoverde; 230V 1+N - (ns) [12 fi bluinsieme 50 Hz L: marrone insieme alnero Tensions tipo e Collegamenti elettrici Morsettiera frequenza rete AOVEN- | + + + + Trfase 400 50 Hz u OL uw NN —

5. Fissare il cavo di alimentazione nell'apposito

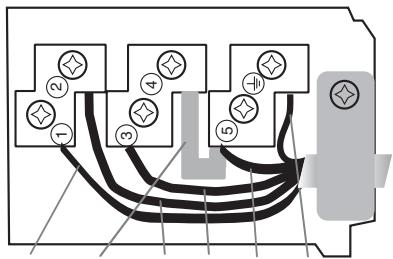

fermacavo e chiudere il coperchio. Altri tipi di collegamento Se l'impianto elettrico corrisponde a una delle seguenti caratteristiche. Tensione tipo e frequenza di rete + 400V - 2+N - 50 Hz + 230V 3 - 50 Hz + 400V - 2+2N - 50 Hz Fase Cavalotio Fase Fase Neutro Terra Trifase 400

Allacciamento del cavo di alimentazione alla rete In caso di collegamento diretto alla rete à necessario interporre tra l'apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm. ! L'installatore à responsabile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza. Prima di effettuare l'allacciamento accertarsi che + la presa abbia la messa a terra e sia a norma di legge: + la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche posta sull'apparecchio; + la tensione di alimentazione sia compresa nei valori della targhetta caratteristiche: + la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili 111 cavo non deve subire piegature o compressioni ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati ! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

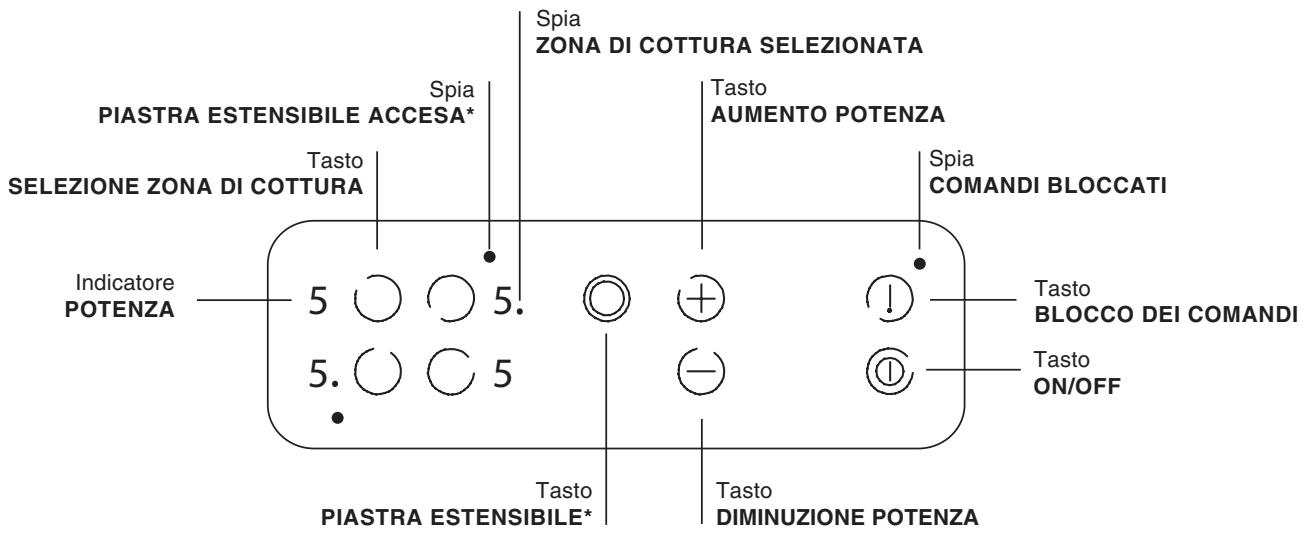

Descrizione dell’apparecchio Pannello di controllo (Dinvesir Il pannello di controllo che qui viene descritto è rappresentato a fini esemplificativi: puè non essere una esatta riproduzione del modello acquistato. Spia

ZONA DI COTTURA SELEZIONATA

PIASTRA ESTENSIBILE ACCESA*

SELEZIONE ZONA DI COTTURA

Tasto PIASTRA ESTENSIBILE* + _Tasto ON/OFF per accendere e spegnere l'apparecchio + Tasto BLOCCO DEI COMANDI per impedire modifiche fortuite alle regolazioni del piano cottura (vedi Awvio e utilizzo) + Spia COMANDI BLOCCATI segnala l'avvenuto blocco dei comandi (vedi Amvio e utilizzo) + Spia ZONA DI COTTURA SELEZIONATA indica che la zona di cottura relativa è stata selezionata e quindi sono possibili le varie regolazioni + Tasto SELEZIONE ZONA DI COTTURA per selezionare la zona di cottura desiderata

• Presente solo su alcuni modelli Tasto DIMINUZIONE POTENZA + _Indicatore POTENZA segnala visivamente il livello di calore raggiunto + Tasto AUMENTO POTENZA per accendere la piastra e regolare la potenza (vedi Awio e utilizzo). + Tasto DIMINUZIONE POTENZA per regolare la potenza e spegnere la piastra (veai Amvio e utilizzo). + Tasto PIASTRA ESTENSIBILE* per attivare la piastra estensibile (vedi Avvio e utilizzo). + Spia PIASTRA ESTENSIBILE ACCESA*: segnala l'accensione della piastra estensibile

Avvioeutilizzo ! La colla applicata sulle guarnizioni lascia alcune tracce di grasso sul vetro. Prima di utilizzare l'apparecchio, si raccomanda di eliminarle con un prodotto specifico per la manutenzione non abrasivo. Durante le prime ore di funzionamento è possibile avvertire un odore di gomma, che comunque scomparirà presto ! Quando il piano cottura viene collegato elettricamente, dopo acuni secondi viene emesso un breve segnale acustico. Soltanto a questo punto à possibile accendere il piano cottura. Accensione del piano cottura L’accensione del piano cottura avviene tenendo premuto il tasto (C1 per circa un secondo: Accensione delle zone di cottura Ciascuna zona di cottura viene azionata tramite il dispositivo di regolazione della potenza composto da due tasti (-e +). + Premere il tasto (+) per attivare la piastra, poi impostare la potenza desiderata agendo sui tasti Oed. + Per impostare direttamente la potenza massima, premere brevemente il tasto Q. + È possibile accelerare i tempi di riscaldamento di una zona di cottura procedendo in questo modo:

1. regolare la potenza della zona di cottura al

2. quindi premere il tasto Ce) sul display della

3. a questo punto, impostare la potenza che si

desidera raggiungere per la cottura (ad esempio, 5). Quando viene raggiunta questa temperatura, la funzione di riscaldamento rapido si interrompe automaticamente e la cottura prosegue normalmente alla potenza 5

• Presente solo su alcuni modelli Accensione delle zone di cottura estensibili* + Piastra doppia

1. Premere il tasto ©) per attivare la zona di

cottura più interna.

2. Premere il tasto © per attivare (o disattivare) la

seconda zona di cottura ° Piastra tripla:

1. Premere il tasto © per attivare la zona di

2. Premere 2 volte il tasto © per attivare tutta la

zona di cottura ! Per tornare ad una zona di cottura di grandezza inferiore, premere nuovamente il tasto (G). Spegnimento delle zone di cottura + _Premere il tasto ©) : la potenza della zona di cottura scende progressivamente, fino allo spegnimento ° Oppure premere contemporaneamente i tasti e) e (D): la potenza torna immediatamente a 0 e la zona di cottura si spegne. Blocco dei comandi Quando il piano cottura è in funzione, à possibile bloccare i comandi per evitare il rischio di modifiche fortuite alle regolazioni (bambini, operazioni di pulizia, ecc.). Premendo il tasto (1) i comandi si bloccano e la spia che si trova sopra al tasto si accende Per tornare ad agire sulle regolazioni (es. interrompere la cottura) è necessario sbloccare i comandi: premere il tasto D per qualche istante, la spia si spegne e i comandi si sbloccano Spegnimento del piano cottura Premendo il tasto © l'apparecchio si spegne Se i comandi dell'apparecchio sono stati bloccati, continueranno ad essere bloccati anche dopo aver riacceso il piano di cottura. Per poter riaccendere il piano è necessario prima sbloccare i comandi

Gli elementi riscaldanti Sul piano cottura, a seconda dei modelli, possono essere installati elementi riscaldanti di due tipi: alogeni e radianti. Gli alogeni trasmettono il calore tramite l'irradiazione della lampada alogena che contengono. Si caratterizzano per le proprietà che ricordano quelle tipiche del gas: rapida risposta ai comandli, visualizzazione istantanea della potenza: l'radianti sono composti da una molteplicità di spire che garantiscono la ripartizione uniforme del calore sul fondo del recipiente, per una perfetta riuscita di tutte le cotture a fuoco basso: stufati, salse o piatti da riscaldare. Consigli pratici per l’uso dell’apparecchio Per ottenere le migliori prestazioni dal piano di cottura + _adoperare pentole con fondo piatto per essere certi che aderiscano perfettamente alla zona riscaldante;

+ Adoperare pentole di diametro sufficiente a coprire completamente la zona riscaldante, in modo da garantire lo sfruttamento di tutto il calore disponibile XX Xe Accertarsi che il fondo delle pentole sia sempre perfettamente asciutto e pulito, per garantire la corretta aderenza e una lunga durata, sia alle zone di cottura che alle pentole stesse. «+ Evitare di utilizzare le stesse pentole utilizzate sui bruciatori a gas: la concentrazione di calore sui bruciatori a gas pud deformare il fondo della pentola, che perde aderenza. + non lasciare mai una zona di cottura accesa senza pentola poiché il suo riscaldamento, raggiungendo rapidamente il livello massimo, potrebbe danneggiare gli elementi riscaldanti (Dinvesir Livelli di potenza consigliati per i vari tipi di cottura: Se EE Mini | Gioccolato Riscaldare puce Medio | Salsa puce Bolire liquidi Maxi puces Bollre liquidi Re Dispositivi di sicurezza Indicatori di calore residuo Finché la temperatura delle zone di cottura rimane superiore a 60°C, anche dopo l'arresto gli indicatori di calore residuo situati vicino alla zona di cottura relativa restano accesi per prevenire il rischio di ustioni Inattività Se il piano viene acceso ma resta inutilizzato per circa 2 minuti, viene attivata la funzione di blocco comandi. Se la stessa situazione permane per altri 4 minuti circa, il piano si spegne automaticamente. Surriscaldamento Un uso prolungato del piano di cottura puè provocare il surriscaldamento dei componenti elettronici. In questi casi un dispositivo di protezione termica impone temporaneamente una potenza ridotta (pari

3) sulle zone di cottura anteriori finché la

temperatura non sarà scesa a un livello accettabile. Interruttore di sicurezza L'apparecchio à dotato di un interruttore di sicurezza che spegne le zone di cottura automaticamente quando viene raggiunto un tempo limite di utilizzo a un dato livello di potenza. Durante l'interruzione di sicurezza, il display indica “O0” Esempio: la piastra posteriore destra à impostata su 5, mentre la piastra anteriore sinistra su 2. La posteriore destra si spegnerà dopo 3 ore di funzionamento, la anteriore sinistra dopo 10 ore.

Livello di Tempo limite di potenza funzionamento 1-2 10 ore 3 5 ore 4 4 ore 5-6 3 ore 7-8 20re 9 1ore Segnale acustico Alcune anomalie, quali *_un oggetto (pentola, posata, ecc.) posto per oltre 10 secondi sull'area dei comandi, + un versamento sull'area dei comandli, + _una pressione esercitata a lungo su un tasto, possono provocare l'emissione di un segnale acustico. Rimuovere la causa del malfunzionamento per interrompere il segnale acustico. In queste situazioni i comandi si bloccano automaticamente: per sbloccarli premere il tasto (|), le impostazioni vengono mantenute. Se la causa dell'anomalia non viene rimossa, il segnale acustico persiste e il piano si spegne.

Precauzioni e consigli ! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. [é Questa apparecchiatura à conforme alle seguenti Direttive Comunitarie: - 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. Sicurezza generale + L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione. + L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporal. + Non toccare la macchina a piedi nudi o con le mani oi piedi bagnati o umidi + L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Non utilizzare il piano come superficie di appoggio, né come tagliere. + _|l piano in vetroceramica è resistente agjli urti meccanici, tuttavia pud incrinarsi (o eventualmente frantumarsi) se colpito con un oggetto appuntito, quale un utensile. In questi casi, scollegare immediatamente l'apparecchio dalla rete di alimentazione e rivolgersi all'Assistenza + Se la superficie del piano è incrinata, spegnere l'apparecchio per evitare la possibilità di scosse elettriche

Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del piano cottura. + _Non dimenticare che la temperatura delle zone di cottura rimane piuttosto elevata per almeno trenta minuti dopo lo spegnimento. Il calore residuo è segnalato anche da un indicatore (veal Awio e utilizzo), + Tenere a debita distanza dal piano cottura qualsiasi oggetto che potrebbe fondere, ad esempio oggetti in plastica, in alluminio o prodotti con un elevato ()invesir contenuto di zucchero. Fare particolare attenzione a imballaggi e pellicole in plastica o alluminio: se dimenticati sulle superfici ancora calde o tiepide possono causare un grave danno al piano

• Assicurarsi che i manici delle pentole siano sempre rivolti verso l'interno del piano cottura per evitare che vengano urtati accidentalmente. + Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina + Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica Smaltimento D + Smaltimento del materiale di imballaggio attenersi alle norme locali, cosi gli imballaggi potranno essere riutilizzati. + La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAËE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Manutenzione e cura Escludere la corrente elettrica Prima di ogni operazione isolare l'apparecchio dalla rete di alimentazione elettrica. Pulire l’apparecchio ! Evitare l’uso di detergenti abrasivi o corrosivi, quali i prodotti in bombolette spray per barbecue e forni, smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie. ! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio. + Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina. + Se il piano è particolarmente sporco, strofinare con un prodotto specifico per la pulizia delle superfici in vetroceramica, sciacquare e asciugare. + Per rimuovere gli accumuli di sporco più consistenti servirsi di un apposito raschietto. Intervenire non appena possibile, senza attendere che l'apparecchio si sia raffreddato, per evitare l'incrostazione dei residui. Eccellenti risultati si possono ottenere usando una spugnetta in filo d'acciaio inossidabile - specifica per piani in vetroceramica - imbevuta di acqua e sapone. +_In caso sul piano cottura si fossero accidentalmente fusi oggetti o materiali quali plastica o zucchero, rimuoverli con il raschietto immediatamente, finché la superficie à ancora calda. + Una volta pulito, il piano pud essere trattato con un prodotto specifico per la manutenzione e la protezione: la pellicola invisibile lasciata da questo prodotto protegge la superficie in caso di scolamenti durante la cottura. Si raccomanda di eseguire queste operazioni con l'apparecchio tiepido o freddo. + Ricordarsi sempre di risciacquare con acqua pulita e asciugare accuratamente il piano: i residui di prodotti potrebbero infatti incrostarsi durante la successiva cottura Telaio in acciaio inox (solo nei modelli con cornice) L’acciaio inossidabile puè macchiarsi per effetto di un'acqua molto calcarea lasciata per un periodo di tempo prolungato a contatto dello stesso oppure a causa di prodotti per la pulizia contenenti fosforo. Si consiglia di sciacquare abbondantemente e asciugare con cura dopo la pulizia del piano. In caso di versamenti d'acqua, intervenire rapidamente asciugando con cura ! Alcuni piani cottura hanno una cornice in alluminio somigliante all'acciaio inox. Non utilizzare prodotti per la pulizia e lo sgrassaggio non idonei per l’alluminio. Smontare il piano Nel caso si renda necessario smontare il piano cottura:

1. togliere le viti che fissano le molle di centraggio

2. allentare le viti dei ganci di fissaggio sugli angoli;

3. estrarre il piano cottura dal vano del mobile.

! Raccomandiamo di evitare di accedere ai meccanismi interni per tentare una riparazione. In caso di guasto, contattare l’Assistenza

Descrizione tecnica (Dinvesir dei modelli In queste tabelle sono riportati, modello per modello, i valori di assorbimento energetico, il tipo di elemento riscaldante (alogeno o radiante) e il diametro di ciascuna zona di cottura. PIANI COTTURA TK 64 SD TK64CL TK63T TK 64 SD IX TK64S TK 63T BI

Trifâsico 400 Fase Puente Fase Fase Neutro Tierà
