Basic 2002 - Cucina CASO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cucina a gas
Marchio	CASO
Modello	Basic 2002
Numero di fuochi	4 fuochi
Tipo di fuochi	Gas (bruciatori)
Dimensioni (L x P x A)	50 x 50 x 85 cm (circa)
Peso	25 kg (circa)
Alimentazione	Gas di città o bombola di propano
Potenza totale	8,4 kW (circa)
Accensione	Accensione automatica a scintilla
Sicurezza gas	Dispositivo di sicurezza di arresto del gas (termocoppia)
Funzione forno	Forno a gas con aria calda (opzionale)
Capacità del forno	50 L (circa)
Illuminazione del forno	Sì
Piano cottura	Acciaio smaltato o vetroceramica (a seconda della versione)
Manutenzione e pulizia	Superfici in smalto: panno umido; bruciatori smontabili per pulizia
Sicurezza bambini	Funzione blocco comandi (a seconda del modello)
Ricambi	Griglie, bruciatori, termocoppie, manopole disponibili presso il produttore
Riparabilità	Indice di riparabilità 7/10 (stimato)
Garanzia	2 anni

Domande frequenti - Basic 2002 CASO

Come accendere un bruciatore?

Premere il pulsante del bruciatore desiderato e ruotarlo in posizione 'Accensione' (scintilla). Contemporaneamente, premere il pulsante di accensione o ruotare completamente. Una volta accesa la fiamma, tenerla premuta per alcuni secondi per attivare la termocoppia di sicurezza.

Cosa fare se il bruciatore non si accende?

Controllare l'alimentazione del gas e che la bombola non sia vuota. Assicurarsi che i bruciatori siano puliti e asciutti. Se la scintilla non si produce, controllare le candele di accensione. Per i modelli con accensione elettrica, collegare l'apparecchio.

Come pulire i bruciatori?

Rimuovere le griglie e i cappelli del bruciatore. Pulirli con acqua calda saponata e una spazzola non metallica. Sciacquare e asciugare completamente prima di rimontare. Non utilizzare detergenti abrasivi.

La fiamma del bruciatore è gialla o irregolare, perché?

Una fiamma gialla indica una combustione incompleta. Pulire i bruciatori e gli iniettori. Verificare che il tipo di gas corrisponda all'ugello installato. Se il problema persiste, contattare un professionista.

Come usare il forno?

Preriscaldare il forno alla temperatura desiderata. Posizionare gli alimenti al centro. Utilizzare la funzione 'aria calda' se disponibile per una cottura omogenea. Non coprire il fondo del forno con carta alluminio.

Cosa fare se il forno non si scalda?

Controllare che il rubinetto del gas sia aperto e che l'alimentazione sia attiva. Assicurarsi che il termostato sia regolato correttamente. Se il problema persiste, la termocoppia o la valvola del gas potrebbero essere difettosi. Chiamare un tecnico.

Come bloccare i comandi per la sicurezza dei bambini?

Alcuni modelli dispongono di un blocco dei pulsanti. Consultare il manuale per attivare questa funzione. Generalmente, premere contemporaneamente due pulsanti specifici per alcuni secondi.

Quali tipi di gas sono compatibili?

La cucina Basic 2002 può funzionare a gas di città (gas naturale) o a propano/butano a seconda degli ugelli installati. Controllare l'etichetta di identificazione e il manuale per la regolazione.

Come regolare la fiamma minima?

La regolazione del flusso minimo si effettua tramite una vite di by-pass sul rubinetto del gas. Questa operazione richiede l'intervento di un professionista qualificato per rispettare le norme di sicurezza.

Dove trovare i ricambi?

Contattare il servizio clienti CASO o consultare il sito ufficiale. I pezzi come griglie, bruciatori, termocoppie e manopole sono disponibili. Fare riferimento al modello Basic 2002 per l'ordine.

MANUALE UTENTE Basic 2002 CASO

Istruzioni Operative

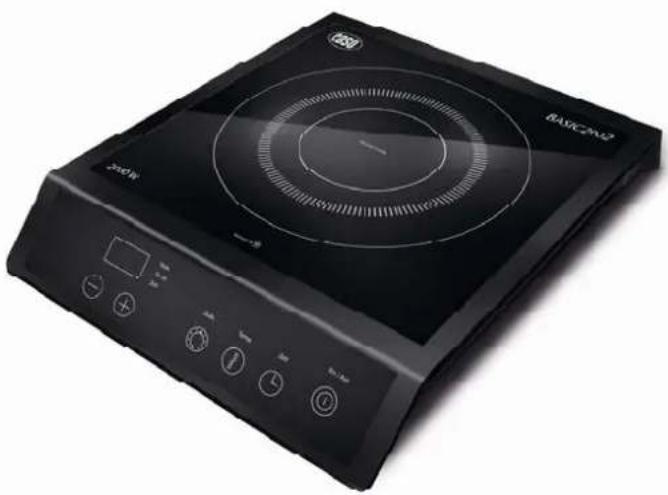

Fornello a Induzione Basic 2002

Modello n. 2005

Il Funzionamento e i Vantaggi dei Fornelli a Induzione 28

Prima dell'uso 29

Norme di Sicurezza Generali 29

Installazione del Dispositivo 30

Pentole Adatte e non adatte 31

Pannello Comandi 31

Funzionamento del Dispositivo 31

Pulizia e Manutenzione 33

Indicazioni per tutela dell'ambiente 33

Dati Tecnici 33

Garanzia 34

CE

Introduzione

Gentile Cliente,

La invitiamo a leggere attentamente queste istruzioni prima di mettere in funzione il fornello a induzione.

Legga con attenzione soprattutto le istruzioni di sicurezza nelle pagine seguenti.

Conservi queste istruzioni come futuro riferimento e nel caso dovesse regalare l'apparecchio, le consegni insieme ad esso.

Il Funzionamento e i Vantaggi dei Fornelli a Induzione

Con i fornelli a induzione, viene applicata tensione elettrica a una bobina del conduttore collocata sotto la vetroceramica. Si creano in tal modo dei campi magnetici che riscaldano direttamente il fondo della pentola tramite un effetto fisico.

Ciò fa risparmiare tempo ed energia, perché diversamente dai comuni fornelli, è la pentola a essere riscaldata, ma non l'elemento di riscaldamento o la vetroceramica. Grazie alle caratteristiche tecniche sopradscritte, un altro vantaggio è rappresentato dai tempi di cottura molto veloci.

Inoltre, la fonte di calore si adatta subito a varie impostazioni e può essere controllata passo passo. Il fornello a induzione reagisce alle variazioni di impostazione con la stessa velocità di una stufa a gas, poiché l'energia raggiunge immediatamente la pentola senza dover riscaldare prima altri materiali. La tecnologia a induzione combina la reazione veloce con il fondamentale vantaggio dell'elettricità, perché si è in grado di regolare esattamente la quantità di calore.

Ulteriori vantaggi di un fornello a induzione:

• Dal momento che il fornello è riscaldato solo indirettamente tramite il fondo della pentola, gli alimenti che fuoriescono dalla pentola non possono attaccarsi e bruciare e non esiste quasi alcun pericolo di scottature per l'utilizzatore. La vetroceramica è riscaldata solo dal calore della pentola.
• Appena si rimuove la pentola dal fornello, il dispositivo passa automaticamente in modalità standby.
• Il dispositivo rileva se una pentola adatta è stata collocata sul fornello. Diversamente, non viene trasmessa alcuna energia.

Verificare che il dispositivo non presenti segni di danneggiamento.

I cavi per l'alimentazione e la presa potrebbero non mostrare alcun danno. Nel caso siano evidenti segni di danneggiamento, far controllare il dispositivo da un tecnico qualificato prima dell'uso per evitare qualsiasi pericolo.

Questo apparecchio è realizzato per essere utilizzato in ambito privato (domestico) e le prestazioni sono commisurate.

L'eventuale utilizzo in ambito commerciale rientra nella garanzia solo se è paragonabile a un uso privato. Non è comunque pensato per un uso commerciale più ampio.

La garanzia decade in caso di uso non appropriato.

Norme di Sicurezza Generali

Il prodotto che avete acquistato corrisponde alla tecnologia allo stato dell'arte e alle norme di sicurezza in vigore, ciononostante esistono ugualmente rischi potenziali. Utilizzate il fornello a induzione solo se è in perfette condizioni, attenendovi alle istruzioni operative!

Attenzione:

Per evitare possibili ferite o scosse elettriche, si osservino le seguenti indicazioni:

• Non toccare mai il dispositivo e la presa di alimentazione con le mani bagnate,
• Non collegare il dispositivo alla stessa presa a cui sono collegati altri dispositivi. Collegare il dispositivo a una presa adatta.
  • Non spostare mai il dispositivo tirandolo per il cavo di alimentazione.
• Non spostare il fornello a induzione durante la cottura o quando vi sono state poggiate pentole calde,
  • Non poggiare contenitori vuoti sul dispositivo,
• Non poggiare alcun oggetto di metallo sul dispositivo.
• Alimenti liquidi o di altro tipo non possono essere riscaldati in contenitori chiusi in quanto potrebbero esplodere.
• Di tanto in tanto, controllare se i cavi elettrici presentano danni. Non utilizzare mai il dispositivo se il cavo è danneggiato. Se i cavi di alimentazione mostrano difetti, fateli sostituire da un elettricista qualificato.
• Non utilizzare mai il dispositivo quando non funziona correttamente, se mostra danneggiamenti o in caso di caduta.
• Non lasciare incustodito il dispositivo durante il funzionamento. Tenere i bambini e le altre persone incapaci, come anche le persone che agiscono sotto l'uso di droghe e alcol, lontane dal dispositivo.
• ATTENZIONE: Questo apparecchio non deve essere fatto funzionare da persone (inclusi i bambini) con limitate capacità fisiche, sensoriali o mentali o che non hanno l'esperienza o la conoscenza necessaria, a meno che non vengano sorvegliati da una persona responsabile della loro sicurezza o non abbiano ricevuto da questa le istruzioni per utilizzare tale apparecchio.
• Non immergere il dispositivo in acqua o altri liquidi e non lavarlo nella lavastoviglie.
• Solo tecnici qualificati possono eseguire lavori di riparazione e manutenzione sul dispositivo, utilizzando ricambi originali e accessori. Non tentare mai di riparare il dispositivo da soli!

caso

- Test scientifici hanno dimostrato che i fornelli a induzione non costituiscono un rischio. Tuttavia, le persone con pacemaker dovrebbero informarsi presso il proprio medico se sia il caso di seguire indicazioni d'uso particolari.

Installazione del dispositivo

• Posizionare il dispositivo su una superficie stabile e livellata.
• Non collocare mai il dispositivo su una superficie infiammabile (es. tovaglie, tappeti, ecc.).
• Non ostruire mai le uscite di ventilazione, perché ciò potrebbe comportare un surriscaldamento del dispositivo. Mantenere una distanza minima di 5-10 cm dalla parete o da altri oggetti.
• Non collocare il fornello a induzione accanto a dispositivi o oggetti che reagiscono in modo sensibile ai campi magnetici (es. radio, TV, registratori, ecc.).
• Non collocare i fornelli a induzione accanto a fuochi accesi, apparecchi di riscaldamento o altre fonti di calore.
• Il piano di cottura a induzione non può essere incassato.
• Accertatevi che i cavi elettrici non siano danneggiati o schiacciati sotto il dispositivo. Accertatevi che i cavi di alimentazione non entrino in contatto con spigoli taglienti e/o superfici calde.
• L'apparecchio deve essere collegato con una prolunga srotolata, lunga al massimo 3 m con una sezione di 2 mm. Un eventuale interruttore intermedio deve essere di almeno 16 A.

Uso del dispositivo

• Prima di utilizzare il dispositivo, verificare che la tensione indicata sulla placchetta corrisponda alla tensione di alimentazione della vostra abitazione. Un collegamento errato potrebbe causare gravi danni al dispositivo e alle persone.
• Le due superfici dei fornelli a induzione sono di vetroceramica resistente al calore. In caso di danni, anche se rappresentati solo da una piccola rottura, scollegare il dispositivo immediatamente e contattare l'assistenza clienti.
• Consigliamo di non poggiare nessun attrezzo da cucina in metallo, pentole, coperchi, coltelli o altri oggetti di metallo sul fornello. Potrebbero riscaldarsi quando il dispositivo è acceso.
• Fare in modo che la pentola con il fondo riscaldato rimanga solamente sul piano di cottura. Non deve essere posizionata né sul pannello di controllo, né sui bordi.
• Non poggiare alcun oggetto magnetico come carte di credito, cassette, ecc, sulla superficie in vetro mentre il dispositivo è in funzione.
• Per evitare il surriscaldamento, non poggiare alcun foglio in alluminio o piatto in metallo sul dispositivo.

Attenzione: Non collocare il fornello a induzione su un supporto in ferro/acciaio, durante il funzionamento.

Per motivi legati all'elettromagnetismo, il supporto in acciaio/ferro potrebbe scaldarsi e danneggiare la base del fornello a induzione.

• Non inserire alcun oggetto come fili o strumenti nelle aperture di ventilazione. Attenzione: ciò potrebbe causare shock elettrici.
• Non toccare la superficie calda del piano in ceramica. Nota bene: il fornello a induzione non si riscalda durante la cottura, ma è la temperatura della pentola a riscaldare il fornello!
• Se non si utilizza l'apparecchio per lungo tempo si consiglia di staccare la spina.

Pentole adatte o non adatte

Pentole adatte

• Pentole e padelle con fondo magnetico come pentole in acciaio inox con fondo in ferro, ghisa, padelle smaltate
• Padelle con fondo piatto e pentole con un diametro da 12 a 26 cm con fondo magnetico
• Peso massimo complessivo della pentola e del contenuto pari a 6 kg

Pentole non adatte

• Pentole/padelle con un diametro inferiore a 12 cm
• Pentole in ceramica, vetro resistente al calore
• Pentole e padelle in rame, pentole e padelle in alluminio
• Pentole con supporti
• Contenitori con fondo curvo

Pannello comandi

1 Interruttore ON/ Stand-by
2 Comando temperatura
3 Comando durata
4 Comando tempo
5 Pulsante di selezione (+), aumento della potenza, temperatura o durata
6 Pulsante di selezione (-), riduzione della potenza, temperatura o durata
7 Display LED

Funzionamento del dispositivo

- Collegare il cavo di alimentazione a una presa adatta.

caso

- La spia di controllo dell'interruttore ON/Stand-by si accende e le Display LED indicare la temperatura di cottura. Quando la temperatura di cottura ecco inferiore 50°C, le display LED indicare "-L-", Quando la temperatura di cottura ecco oltre 50°C, le display LED indicare "-H-". Viene emesso un segnale acustico. Ora il dispositivo è in modalità standby.

- Collocare una pentola adatta nel centro del fornello.

- Premere ora l'interruttore ON/ Stand-by 1. per accendere i fornello a induzione. La spia di controllo "Livello" lampeggia e viene emesso un segnale acustico.

- Premere il controllo 3. Viene selezionato il livello di potenza programmato "5" e il dispositivo si accende.

- Con i pulsanti + / - (5+6), potete variare le impostazioni in qualsiasi momento in una gamma da 1 a 10

- Premere il comando 2. per selezionare la temperatura. Viene selezionato il livello di temperatura preselezionato "120°C" e il dispositivo si accende.

- Con i pulsanti + / -, è possibile variare le impostazioni in qualsiasi momento in una gamma da 60 a 240°C. (Livelli di temperatura: 60, 80, 100, 120, 140, 160, 180, 200, 220 e 240°C)

- Timer: Dopo aver selezionato la temperatura, premete il pulsante Tempo 4. sino a quando la corrispondente spia di comando lampeggia. Il display mostra il numero "0". Con le frecce, potete selezionare il tempo di funzionamento con intervalli di 1 minuto (sino a un massimo di 180 minuti). Dopo che il tempo è trascorso, viene emesso un segnale acustico e il dispositivo passa automaticamente in modalità standby. Attenzione: durante il funzionamento del timer, potete in qualsiasi momento modificare la durata con i comandi a freccia. Con la funzione di memoria del dispositivo, il livello di potenza o le impostazioni di temperature restano invariate.

Potete anche modificare la selezione del livello di potenza o la selezione del livello di temperatura con il pulsante "Funzione" e modificare le impostazioni senza cambiare il tempo preimpostato.

- Non lasciate nessuna pentola vuota sul piano in ceramica. Il riscaldamento di una pentola o di una padella vuota attiva la protezione antisurriscaldamento e il dispositivo si spegne.

- Non adoperare il dispositivo se danneggiato in qualsiasi modo o se non funziona correttamente.

- L'uso di accessori e ricambi non consigliati dal fabbricante può danneggiare il dispositivo e causare lesioni.

- La visualizzazione della scritta "E05" sul display, indica l'attivazione della protezione antisurriscaldamento.

Ciò significa che la temperatura è aumentata sino a 170°C. In tal caso il dispositivo si spegne automaticamente per evitare danni.

Pertanto consigliamo di selezionare la funzione "Livello" in caso di cotture a vapore o acqua bollente. Nel caso di cotture alla griglia o di cotture di alimenti fritti a lungo, vi suggeriamo di utilizzare la funzione "Temperatura" dal momento che potrete così utilizzare temperature sino a 240°C.

Nel caso si verifichi la visualizzazione di "E05", staccare la spina per resettare il dispositivo. Dopo potrete utilizzarlo come di consueto.

Premere l'interruttore ON/Stand-by 1. per disattivare il fornelli a induzione. Le Display LED indicare calore restante. Quando la temperatura di cottura ecco inferiore 50°C, le display LED indicare "-L-" , Quando la temperatura di cottura ecco oltre 50°C, le display LED indicare "-H-".

Pulizia e manutenzione

• Staccare la spina prima di pulire il dispositivo. Non utilizzare nessun prodotto con agenti caustici e accertarsi che l'acqua non penetri nel dispositivo.
• Per proteggervi dalle scosse elettriche, non immergete mai il dispositivo, i suoi cavi e la presa in acqua o in altro liquido.
• Pulite il piano in ceramica con un panno umido o utilizzate una soluzione saponosa non abrasiva.
• Pulite l'esterno del pannello comandi con un panno morbido o un detergente delicato.
• Non utilizzate derivati del petrolio per non danneggiare le parti in plastica e l'esterno del pannello comandi.
• Non utilizzate materiali o sostanze infiammabili, acide o alcaline in prossimità del dispositivo poiché potrebbero ridurne la durata e causare delle esplosioni quando il dispositivo viene acceso.
• Accertatevi che il fondo della pentola non graffi la superficie del piano in ceramica, anche se una superficie graffiata non pregiudica l'uso del dispositivo.
• Accertatevi di pulire accuratamente il dispositivo e di riporlo in un luogo asciutto.

Indicazioni per tutela dell'ambiente

Smaltire l'imballaggio in modo appropriato.

Questo prodotto alla fine della sua durata non dovrà essere smaltito come un normale rifiuto domestico, ma dovrà essere consegnato ad un centro di raccolta per il riciclaggio di apparecchi elettrici ed elettronici.

Questo viene indicato dal simbolo sul prodotto riportato nelle istruzioni per l'uso o sull'imballaggio stesso.

Le sostanze potranno essere riutilizzate a seconda del loro marchio. Con il riciclaggio, l'utilizzazione delle sostanze o altre forme di riciclaggio di vecchi apparecchi, darete anche voi il vostro contributo alla tutela del nostro ambiente. Si prega di far richiesta presso la propria amministrazione comunale di eventuali punti di raccolta responsabili per l'eventuale smaltimento.

Dati Tecnici

Nome	Fornello a Induzione Basic 2002
Modello C20L
Articolo n. 2005
Gamma di temperature: da 60° a 240°C
Potenza: 2000 Watt
Stand-by 2 Watt
La rumorosità relativa al posto di lavoro di questo apparecchio	inferiore a 70 dB(A)
Tensione: 220-240V / 50Hz
Dimensioni h/b/t 65x300x375mm

Ci si riserva eventuali modifiche

Per il Fornello a Induzione Basic 2002 è fornita una

Garanzia

di 2 anni

Per questo dispositivo è fornita una garanzia di 24 mesi, a decorrere dalla data di acquisto per difetti di fabbricazione o dei materiali. I diritti legali di garanzia secondo il §439 ff. BGB-E non sono pregiudicati da questa garanzia. Questa garanzia non copre difetti dovuti a uso improprio oltre a difetti che non influiscono sul funzionamento o sul valore intrinseco del fornello a induzione. Inoltre la garanzia non copre i componenti soggetti a usura o danni dovuti al trasporto o difetti dovuti a riparazioni che non sono state eseguite dal costruttore.

Questo apparecchio è realizzato per essere utilizzato in ambito privato (domestico) e le prestazioni sono commisurate.

L'eventuale utilizzo in ambito commerciale rientra nella garanzia solo se è paragonabile a un uso privato. Non è comunque pensato per un uso commerciale più ampio.

In caso di reclamo legittimo decideremo se riparare il dispositivo o sostituirlo con uno nuovo.

I difetti apparenti devono essere comunicati entro 14 giorni dalla data di consegna.

Per rivendicare i reclami in garanzia, vi preghiamo di contattarci prima di spedire l'apparecchio allo scontrino di vendita al seguente indirizzo.

Braukmann GmbH

Raiffeisenstraße 9

59757 Arnsberg

servizio: 02932 / 54766-99

[e-mail]

Le riparazioni per reclami non in garanzia verranno addebitate al minor costo possibile.
