TS6512HD - Decoder digitale TELE System - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ricevitore satellitare digitale
Modello	TS6512HD
Marca	TELE System
Dimensioni (L x P x A)	28 x 18 x 4.5 cm
Peso	0.7 kg
Alimentazione	AC 100-240V, 50/60Hz
Consumo energetico	15 W (max)
Uscita video	HDMI, Composito (RCA), SCART
Uscita audio	HDMI, Coassiale digitale, Analogico (RCA)
Risoluzione video supportata	1080p, 1080i, 720p, 576p, 576i
Tipo di sintonizzatore	DVB-S/S2
Numero di sintonizzatori	1
Memoria canali	5000 canali
Porta USB	2 x USB 2.0
Registrazione	USB PVR (Time Shift, Registra)
Ethernet	1 x RJ45 (10/100)
Slot CI	1 x CI+
Lettore di schede	Sì, per pay-TV
Telecomando	Sì, incluso
Temperatura di funzionamento	0°C a 40°C
Manutenzione	Pulire con panno asciutto; evitare liquidi
Sicurezza	Usare alimentatore con tensione adeguata; mantenere le prese d'aria libere
Parti di ricambio	Telecomando, alimentatore disponibili
Riparabilità	Riparabile da tecnico qualificato

Domande frequenti - TS6512HD TELE System

Come collego il TS6512HD alla mia TV?

Utilizza un cavo HDMI per la migliore qualità. In alternativa, puoi utilizzare le uscite SCART o RCA (composito). Collega il cavo dall'uscita del decoder all'ingresso corrispondente della TV.

Come eseguo la scansione dei canali?

Premi il pulsante Menu, vai su Installazione, seleziona Impostazione antenna o Ricerca automatica. Assicurati che la parabola sia correttamente allineata, quindi avvia la scansione.

Perché non c'è segnale?

Controlla che il cavo satellitare sia saldamente collegato all'ingresso LNB. Verifica l'allineamento della parabola e che non ci siano ostacoli. Assicurati inoltre che il satellite corretto sia selezionato nelle impostazioni.

Posso registrare programmi?

Sì, collega una chiavetta USB o un disco rigido esterno alla porta USB. Premi Registra sul telecomando per registrare il programma in corso, o imposta un timer tramite la EPG.

Come configuro il telecomando?

Inserisci due batterie AAA (non incluse) nel telecomando. Puntalo verso il decoder e premi un pulsante. Se non risponde, controlla le batterie o la linea di vista.

A cosa serve lo slot CI+?

Lo slot CI+ consente di inserire un modulo di accesso condizionato (CAM) e una smartcard per visualizzare canali pay-TV criptati. Inserisci il modulo fino a quando non scatta.

Come aggiorno il software?

Scarica l'ultimo firmware dal sito ufficiale di TELE System su una chiavetta USB. Inserisci la chiavetta, vai su Menu > Sistema > Aggiorna e seleziona il file.

Posso usare il decoder in un altro paese?

L'alimentatore supporta 100-240V, quindi può essere utilizzato in tutto il mondo. Tuttavia, il sintonizzatore satellitare è progettato per DVB-S/S2; verifica la compatibilità con le trasmissioni satellitari locali.

Come ripristino il decoder alle impostazioni di fabbrica?

Vai su Menu > Sistema > Ripristino fabbrica. Inserisci la password (di solito 0000 o 1234). Tutte le impostazioni verranno cancellate e il decoder si riavvierà.

Cosa devo fare se il decoder si blocca?

Scollega il cavo di alimentazione dalla presa, attendi 30 secondi, quindi ricollegalo. Se il problema persiste, prova un ripristino alle impostazioni di fabbrica o contatta l'assistenza.

MANUALE UTENTE TS6512HD TELE System

1 Norme di sicurezza 2
2 Descrizione prodotto e collegamenti.... 3

2.1 Pannello frontale 3
2.2 Pannello posteriore e connessioni 4
2.3 Telecomando....5

2.3.1 Batterie 5
2.3.2 Tasti e funzioni del telecomando 5

3 Primo avvio del ricevitore 6
4 Impostazioni avanzate 7

4.1 Password....7
4.2 Controllo Parentale (Protezione minori)....7
4.3 Protezione avanzata (Funzione Hotel)....7
4.4 Ricerca ed Aggiornamento Canali 7

4.4.1 Scansione canali 7
4.4.2 Aggiornamento canali in stand.by 7

4.5 Regolazione orario 8
4.6 Aggiornamento Software....8

4.6.1 Via USB 8
4.6.2 Via etere (OTA) 8

4.7 Risparmio energetico - Spegnimento Automatico 8
4.8 Reset di fabbrica 8

5 USB - Registrazione e riproduzione....9

5.1 Registrazione programmi TV 9
5.2 Timeshift....10
5.3 Lettura 10

6 Struttura del menu.... 10
7 Guida alla risoluzione dei problemi.... 11
8 Caratteristiche tecniche....12

1 Norme di sicurezza

Per un utilizzo sicuro dell'apparecchio, e per la vostra incolumità, leggere attentamente i seguenti consigli riguardanti le misure di sicurezza.

ALIMENTAZIONE

• Il ricevitore deve essere collegato esclusivamente ad una presa di corrente da 230V\~, 50Hz.
• Non rimuovere il coperchio del ricevitore. All'interno dell'apparecchio possono essere presenti tensioni superiori a quella di alimentazione che potrebbero mettere a repentaglio la sicurezza dell'utente. L'alta tensione è presente anche quando il dispositivo è in modalità standby, prima di intervenire su di esso, è necessario scollegarlo dalla rete elettrica. La rimozione non autorizzata del coperchio farà decadere immediatamente la garanzia!

CAVO DI ALIMENTAZIONE

• Prima di installare l'apparecchio controllare l'integrità del cavo di alimentazione, prestando particolare attenzione al punto in cui entra nella presa di rete ed a quello in cui esce dal ricevitore. In caso il cavo risultasse danneggiato, non collegare il dispositivo e rivolgersi al centro assistenza.
• Installare il cavo di alimentazione in modo da non causarne lo schiacciamento con oggetti collocati sopra o accanto ad esso. Evitare inoltre di posizionarlo vicino a zone di passaggio dove possa essere accidentalmente calpestato, strappato o comunque danneggiato.
• In caso di danneggiamento del cavo, scollegare con attenzione il ricevitore dalla presa di alimentazione e rivolgersi esclusivamente a personale specializzato o al centro assistenza per la riparazione.

LIQUIDI

• Tenere il prodotto lontano da qualsiasi tipo di liquido. Non collocare sull'apparecchio oggetti contenenti liquidi come vasi, umidificatori ecc. Esso non deve essere installato in luoghi in cui possa venire a contatto con spruzzi o schizzi di liquidi o in ambienti con alto tasso di umidità dove possano formarsi condense.
• Nel caso in cui il ricevitore venga accidentalmente in contatto con liquidi, togliere immediatamente la spina dalla presa di corrente. NON TOCCARE il dispositivo con le mani prima che sia stato scollegato.

PICCOLI OGGETTI

- Tenere lontano dal ricevitore monete o altri piccoli oggetti. La caduta di oggetti all'interno dell'apparecchio, attraverso le fessure per la ventilazione, può causare seri danni.

PULIZIA

• Prima di procedere ad operazioni di pulizia, staccate il dispositivo dalla presa di corrente.
• Per pulire l'esterno del ricevitore, usare un panno morbido e asciutto o leggermente inumidito d'acqua. Evitare l'uso di prodotti chimici o solventi.

VENTILAZIONE

• Assicurarsi che nel luogo di installazione dell'apparecchio ci sia una buona circolazione d'aria, per consentire una sufficiente dissipazione del calore ed evitare surriscaldamenti.
• Per consentire una ventilazione adeguata, è opportuno predisporre una distanza minima di 10 cm da entrambi i lati ed una distanza di 15 cm sopra il dispositivo.
• Le fessure per la ventilazione devono essere libere, non ostruite dalla presenza di oggetti tipo giornali, tovaglie, stoffe da arredamento, ecc.
• Evitate di installare il ricevitore vicino a fonti di calore (termosifoni, stufe, ecc) o sopra ad altre apparecchiature che producono calore (videoregistratori, lettori DVD, ecc).

ATTENZIONE

• Tenere il prodotto fuori dalla portata dei bambini.
• I sacchetti di plastica degli imballaggi possono essere pericolosi. Per evitare soffocamenti, tenere i sacchetti lontani dalla portata dei bambini.
• Non esporre il ricevitore o il telecomando alla luce diretta del sole.
• L'apparecchio deve essere posto su una base solida e sicura.
• Collegare il ricevitore alla presa di corrente solo dopo aver completato l'installazione.
• Non disperdere il prodotto nell'ambiente per evitare potenziali danni all'ambiente stesso e la salute umana e per facilitare il riciclaggio dei componenti/materiali contenuti in esso. Chi disperde il dispositivo nell'ambiente o lo getta insieme ai rifiuti comuni è sanzionabile secondo la legislazione locale vigente.
• Il produttore istituisce un sistema di recupero dei RAEE del prodotto, oggetto di raccolta separata e sistemi di trattamento, avvalendosi di impianti conformi alle disposizioni vigenti in materia.

- Portare il prodotto non più utilizzabile (ed eventuali suoi accessori, ivi comprese le batterie) presso un centro di raccolta autorizzato a gestire rifiuti di apparecchiature elettriche ed elettroniche, in quanto non può essere unito ai rifiuti comuni oppure è sempre possibile riconsegnare allo stesso distributore l'apparecchiatura usata o a fine vita all'atto dell'acquisto di una nuova di tipo equivalente.

2 Descrizione prodotto e collegamenti

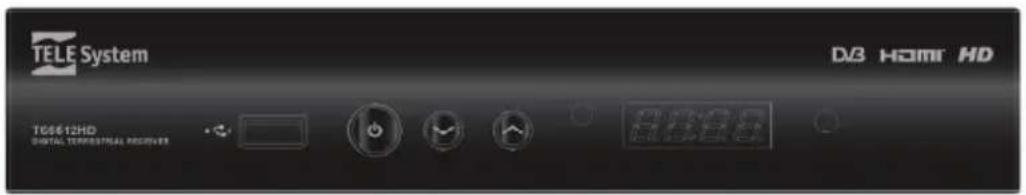

2.1 Pannello frontale

1. USB Porta USB per lettura foto JPG, audio MP3, video MPEG2/MPEG4 e per registrazione da sintonizzatore digitale terrestre integrato.

AVVERTENZE

• Compatibile con dispositivi di memoria USB formattati con file system FAT32.
  • Non può essere garantita la piena compatibilità con tutti i dispositivi di memoria USB presenti sul mercato.

• Alcuni dischi-rigidi USB potrebbero richiedere alimentazione ausiliaria. Si consiglia l'utilizzo di dischi con alimentazione esterna.

• Casto accensione (ON) / standby (ST.BY).

• ▼ CHANNEL Tasto cambio canale precedente.

• CHANNEL ▲ Tasto cambio canale successivo.

• IR Sensore a raggi infrarossi per telecomando.

• Display Display luminoso a LED, 7 segmenti, 4 cifre. A ricevitore acceso indica il numero canale sintonizzato, mentre nello stato di standby visualizza l'orario.

• LED Indicatore di stato stand-by (ROSSO).

2.2 Pannello posteriore e connessioni

AVVERTENZA

• È buona regola effettuare le connessioni del dispositivo con altri apparecchi (TV, VCR, HI-FI, etc.) e l'antenna prima di collegarlo all'alimentazione. Con il ricevitore in tensione è possibile infatti che, durante l'inserimento dei connettori, si creino differenze di potenziale elettrico in grado di generare correnti che possono danneggiare gli apparati.
• La connessione video diretta del dispositivo allo schermo/TV dovrebbe sempre essere fatta come primo test funzionale, in quanto schemi di collegamento più complessi potrebbero portare a malfunzionamenti non riconducibili a guasti e/o difetti dei singoli apparecchi ma a problemi di incompatibilità fra gli stessi.

1. ANT IN Ingresso segnale d'antenna.
2. RF OUT Uscita passante segnale d'antenna verso il televisore o altro dispositivo dotato di ricevitore integrato.
3. TV SCART Presa d'uscita audio-video analogica SCART verso il TV, da utilizzare come alternativa all'uscita digitale HDMI.
4. SPDIF Uscita Audio Digitale Coassiale per amplificatori home-theatre.
5. HDMI Uscita audio-video digitale HDMI per il collegamento ad uno schermo TV.

NOTA

Se lo schermo connesso al ricevitore tramite interfaccia HDMI presenta difficoltà di visualizzazione, collegare prima il ricevitore tramite SCART e regolare la risoluzione video dal menu Configura Sistema - Sistema TV dello stesso ricevitore, rispettando le caratteristiche dello schermo collegato.

1. AC IN Cavo alimentazione per il collegamento ad una presa elettrica da 230V\~ 50Hz.
2. ON/OFF Interruttore generale per attivare (I) / disattivare (O) l'alimentazione elettrica.

2.3 Telecomando

La conoscenza del telecomando costituisce la base per l'utilizzo del ricevitore e per una facile navigazione tra le varie funzioni e i menu.

2.3.1 Batterie

Informazioni ed avvertenze

Sostituire o inserire le batterie al primo utilizzo del prodotto o quando il telecomando non risponde più propriamente alla pressione dei tasti. Batterie compatibili: 2 x AAA, 1.5V.

Per evitare che la perdita di liquido corrosivo danneggi il telecomando, si consiglia di togliere le pile quando il dispositivo non viene usato per un lungo periodo.

Evitare l'utilizzo di differenti tipi di batterie o batterie scariche e nuove contemporaneamente.

Inserimento e rimozione

Una volta aperto lo sportellino delle batterie posto sul retro del telecomando, inserite le 2 batterie (formato AAA) rispettando le corrette polarità come indicato all'interno del vano. Chiudere quindi lo sportellino.

Rimuovere le batterie esaurite, che dovranno essere smaltite separatamente dai rifiuti domestici portandole ad un qualsiasi punto vendita o di raccolta, ripetendo operazioni analoghe a quelle dell'inserimento.

2.3.2 Tasti e funzioni del telecomando

1. ON/ST.BY Accende (ON)/posiziona in Stand-by (ST.BY) il ricevitore.
2. TV/RADIO Cambia modalità del ricevitore, tra i programmi TV a quelli Radio.
3. MUTE Inibisce l'audio del ricevitore.
4. 0÷9 (tasti alfanumerici) Inserimento valori numerici per cambio canale o alfanumerici per modifica di alcuni campi nel menu.

AVVERTENZA

Durante la registrazione, i tasti numerici non sono attivi; per il cambio canale, servirsi dei tasti PROG+/- o della lista canali (tasto OK).

1. TEXT Accede/esce al/dal Televideo.
2. FAV Lista canali favoriti.
3. BACK Torna al menu o al canale precedente.

4. EPG Guida Elettronica ai Programmi.

5. INFO Visualizza informazioni inerenti il canale sintonizzato, come numero e nome canale.

6. EXIT Esce dal menu visualizzato o dalla funzione in corso.

7. FRECCIA ▲/▼ Navigazione tra voci e opzioni del menu.

8. FRECCIA ◀ / ▶ Modifica parametri/opzioni del menu.

9. OK Ha più funzioni:

a. in visione: Accesso rapido alla lista canali.
b. nel menu: Conferma azioni/modifiche.

1. VOL +/- Aumento/diminuzione volume audio.

2. PROG +/- Cambio canale successivo/precedente.

3. Tasti colorati Tasti funzione contestuale del menu.

4. MENU Accede al menu del ricevitore.

5. AUDIO Scelta traccia e modalità audio.

6. SUB Abilita i sottotitoli Standard (DVB) o Televideo indicizzati.

7. SLEEP Sleep timer o cambio tipo contenuto nel Media Player.

8. ◆◀ PREV / ▶▶ NEXT Cambio traccia precedente/successiva nella riproduzione dei file multimediali personali.

9. ◀◀ REW / ▶▶ FW Indietro/avanti rapido durante la riproduzione di un file multimediale.

10. REC Avvia la registrazione istantanea. Se premuto due volte permette anche di definire la durata della registrazione (preimpostata a 2 ore).

11. FILE Accede direttamente al menu Media Player per riproduzione dei contenuti registrati o file personali presenti nella memoria USB.

12. ▶ PLAY/|| PAUSE

a. In modo visione: Fermo immagine o Timeshift (par. 5.2).
b. Media Player: Mette in pausa/fa partire la riproduzione di un file multimediale.

1. ■ STOP Ferma la riproduzione di un file multimediale o la registrazione in corso.

3 Primo avvio del ricevitore

Una volta terminato il collegamento del ricevitore (par. 2.2), connessa la spina di alimentazione nella presa di rete elettrica e commutato l'interruttore 0/I del pannello posteriore in posizione I, il ricevitore si avvierà automaticamente. Se non dovesse accadere, accendere il dispositivo utilizzando l'apposito tasto ON/ST.BY del pannello frontale o del telecomando.

Verrà visualizzato a schermo il menu di prima installazione, dove si dovranno confermare/modificare alcuni parametri di configurazione e quindi eseguire la ricerca dei canali. Procedere come indicato di seguito:

Lingua

Scegliere la lingua del menu a schermo (On Screen Display - OSD) tra quelle disponibili col tasto freccia ◀/►. Premere il tasto freccia ▼ per proseguire con l'impostazione seguente.

Regione

Definire il Paese di installazione del ricevitore tramite tasto freccia ◀/►. Passare al parametro successivo utilizzando il tasto freccia ▼.

AVVERTENZA

L'impostazione errata del Paese può portare ad un incompleto o al mancato rilevamento dei canali.

Ora Legale

Scegliere l'opzione dell'orario legale (Automatico, Spento, Acceso) con il tasto freccia ◀/►. Proseguire la configurazione premendo il tasto freccia ▼.

AVVERTENZA

Nel modo Automatico, l'orario viene aggiornato direttamente dalle informazioni trasmesse dal canale sintonizzato. L'orario potrà quindi risultare errato, se tali informazioni non sono esatte.

Modo Visione

Agendo sul tasto freccia ◀/▶, regolare la risoluzione video dell'uscita HDMI, rispettando le caratteristiche dello schermo collegato. Premere poi il tasto freccia ▼ per passare oltre.

Modo Aspetto

Definire col tasto freccia ◀/▶ i valori del rapporto d'aspetto video più adatto al tipo di schermo collegato al ricevitore e alle proprie preferenze, tra 16:9 FS (Full Screen - adattamento immagine a Pieno Schermo), 16:9 PB (Pillar Box - aggiunta bande nere laterali di riempimento in presenza di sorgente video 4:3), 4:3 FS (Full Screen - adattamento video a Pieno Schermo) e 4:3 LB (Letter Box - aggiunta bande nere superiori ed inferiori di riempimento in presenza di sorgente video 16:9). Procedere con la pressione del tasto freccia ▼.

LCN

Grazie alla funzione di Numerazione Logica dei Canali (Logical Channel Numbering – LCN), dopo la scansione canali, la lista dei servizi TV e Radio trovati verrà ordinata in automatico, secondo la posizione richiesta dalle stesse emittenti televisive. Disattivare/attivare la funzione col tasto freccia ◀/▶; si consiglia di tenerla attiva. Andare al passo successivo con il tasto freccia ▼.

NOTA

Quando la Modalità LCN è attiva, è sconsigliato utilizzare le funzioni di spostamento e ordinamento canali disponibili nel menu Canali - Lista Canali TV/Radio.

Definizione Password

Immettere una password numerica a quattro cifre (PIN) per il Controllo Parentale (vedi anche par. 4.2) sul campo Nuova Password, poi reinserire la stessa password su Conferma Password. Usare il tasto freccia ▼ per proseguire.

Scansione Automatica

Premere il tasto OK per avviare la ricerca automatica dei canali. A fine scansione, se non saranno rilevati conflitti sulle posizioni LCN dei canali (LCN attivo), il ricevitore passerà in automatico alla modalità di visione, altrimenti riferirsi a quanto segue.

Soluzione Conflitti LCN

Se la funzione LCN è attiva e più di un servizio richiede la stessa posizione in lista canali, il sistema rileverà il conflitto e, a fine scansione canali, proporrà a schermo l'elenco dei canali coinvolti. Posizionarsi sul canale preferito con i tasti freccia ▼ e ▲ e confermare la scelta col tasto OK. In alternativa, optare per la soluzione automatica. In aggiunta, se l'utente non effettuerà alcuna preferenza, dopo qualche istante il dispositivo risolverà i conflitti in automatico. Terminato questo processo, il ricevitore passerà alla visione dei canali.

4 Impostazioni avanzate

La procedura di prima installazione (cap. 3) permette già l'utilizzo base del ricevitore. Esso presenta comunque potenzialità e personalizzazioni più avanzate che sono brevemente descritte nei paragrafi seguenti.

4.1 Password

La modifica di parametri importanti del menu e l'accesso ad eventi protetti tramite Controllo Parentale (par. 4.2) richiede l'inserimento di una password numerica a quattro cifre (PIN). Essa viene definita dall'utente in fase di prima installazione del dispositivo (cap. 3), successivamente può essere modificata tramite il menu Configura Sistema - Protezione Parentale.

ATTENZIONE

Se si dimentica la password, è necessario riportare il ricevitore allo stato di prima installazione tramite un reset, funzione offerta dal menu Strumenti - Reset di Fabbrica.

4.2 Controllo Parentale (Protezione minori)

La funzione di protezione minori, comunemente chiamata anche Controllo Parentale, attua un controllo sulla visione di alcuni eventi sensibili. Quando il canale sintonizzato trasmette un evento con informazione di protezione di visione da parte di un pubblico di età uguale o superiore al livello impostato a menu, il ricevitore bloccherà il canale. Apparirà quindi a video la richiesta di sblocco visione canale tramite inserimento del codice PIN (vedi par. 4.1).

Il livello d'età è predefinito a 18 anni; per modificarlo, raggiungere il menu Configura Sistema - Protezione Parentale ed impostare il livello desiderato del parametro Blocco Canale.

4.3 Protezione avanzata (Funzione Hotel)

La Funzione Hotel è una funzione nascosta, che consiste nella protezione avanzata del ricevitore. Una volta attivata, essa non consente l'accesso al menu, lasciando a disposizione dell'utente le funzioni di base del ricevitore, quali la visione dei canali, la riproduzione di file multimediali tramite USB e la registrazione.

Per attivare/disattivare questa protezione, dalla modalità di visione canali, premere il tasto ROSSO ed immettere il codice numerico 1688 tramite tasti del telecomando. Apparirà quindi a video un messaggio di notifica.

4.4 Ricerca ed Aggiornamento Canali

Durante la prima installazione, viene eseguita la ricerca automatica dei canali disponibili. Periodicamente, in occasione dell'attivazione di nuovi servizi televisivi/radiofonici o di modifiche da parte delle emittenti televisive, è necessario aggiornare o reinstallare la lista canali del ricevitore.

4.4.1 Scansione canali

Per accedere alla funzione di scansione canali, dalla visione canali premere il tasto MENU del telecomando, selezionare il menu Installazione e scegliere una dei seguenti sotto-menu, a seconda della modalità di scansione desiderata:

1. Scansione Automatica: ricerca automatica di tutti i canali digitali terrestri rilevabili in zona col proprio impianto d'antenna. All'interno del menu, scegliere il tipo di canali da rilevare (quelli trasmessi Solo In chiaro o tutti) ed il Tipo Azione (solo Aggiorna oppure Reinstalla tutti i canali). Premere OK sulla voce Ricerca per avviare la scansione.

NOTA

Una nuova installazione dei canali (opzione Reinstalla) sostituirà tutti i canali memorizzati in precedenza con quelli rilevati durante la nuova scansione.

1. Scansione Canale (per utenti esperti): ricerca di un singolo canale RF tramite canali predefiniti o frequenza. Definire i parametri del canale RF interessato e premere OK sulla voce Ricerca per far partire la scansione.

4.4.2 Aggiornamento canali in stand.by

Il ricevitore è configurato per effettuare giornalmente l'operazione di aggiornamento canali in modalità stand.by all'ora definita nel menu Strumenti - Imposta Aggiornamento Automatico - Aggiornamento automatico canali. Dallo stesso menu, è possibile modificare l'Orario della ricerca e disabilitare la funzione, impostando la voce In modalità standby su Spento, nonché impostare la ricerca anche a ricevitore acceso grazie all'opzione In modalità operativa.

4.5 Regolazione orario

Per attuare tale regolazione, premere il tasto MENU e selezionare il menu Configura Sistema - Imposta ora locale. Sono disponibili due modalità, distinguibili dal valore del parametro Uso GMT:

1. Spento: impostazione manuale di data ed ora da parte dell'utente.
2. Acceso: il ricevitore regolerà l'ora seguendo l'impostazione della voce Paese o dello scostamento orario rispetto al riferimento del meridiano di Greenwich (parametro Differenza GMT). Si dovrà inoltre definire l'opzione Ora Legale (Automatico, Spento, Acceso).

AVVERTENZA

Alcuni servizi digitali terrestri trasmettono informazioni strettamente correlate alla esatta impostazione dell'orario del ricevitore. Inoltre, nel modo Automatico dell'ora legale, l'orario viene aggiornato direttamente dalle informazioni trasmesse dal canale sintonizzato, quindi l'orario potrà risultare errato se tali informazioni non sono esatte.

4.6 Aggiornamento Software

Al fine di apportare migliorie o aggiungere eventuali nuove funzioni del ricevitore, il produttore può rilasciare aggiornamenti software. Si consiglia di tenere sempre aggiornato il ricevitore.

4.6.1 Via USB

Se sul sito web del produttore è disponibile il file per l'aggiornamento USB, esso dovrà essere caricato nella cartella principale di una pendrive USB. Dopo aver collegato quest'ultima alla porta USB del ricevitore, lanciare l'upgrade accedendo al menu Strumenti - Aggiornamento via USB.

AVVERTENZA

In aggiornamento, non interagire col ricevitore e non staccare l'alimentazione: rischio di blocco irreversibile del ricevitore!

4.6.2 Via etere (OTA)

Il ricevitore è in grado di prelevare, dal segnale digitale terrestre proveniente dall'antenna, i dati dell'aggiornamento software, quando esso è trasmesso da un'emittente televisiva.

AVVERTENZA

L'operazione di scarico ed installazione di un nuovo software, può richiedere diverso tempo, soprattutto in caso di ricezione difficoltàosa. Durante tale periodo non interagire col ricevitore e non staccare l'alimentazione: rischio di blocco irreversibile del ricevitore!

Manuale

Il menu Strumenti - Aggiornamento Software OTA mette a disposizione la funzione di ricerca manuale di nuovo aggiornamento software, tramite la quale il ricevitore eseguirà, a scelta dell'utente, una scansione su tutte le frequenze (consigliata) o puntuale (per esperti).

Automatico

Il menu Strumenti - Imposta Aggiornamento Automatico – Aggiornamento software automatico è invece dedicato alla personalizzazione della ricerca aggiornamento software automatica. L'aggiornamento software automatico può avvenire In modalità standby (Acceso/Spento) e In modalità operativa (Acceso/Spento), con controllo giornaliero all'Orario indicato a menu.

4.7 Risparmio energetico - Spegnimento Automatico

Questo ricevitore è dotato di funzione di risparmio energetico: passate tre ore in modo acceso senza alcun comando da parte dell'utente, esso si spegnerà in standby automaticamente. Qualche istante prima dello spegnimento, apparirà a video un avviso, tramite il quale l'utente potrà annullare l'interruzione della visione. Questa funzione è preselezionata di fabbrica; sarà comunque possibile disattivarla tramite il menu Configura Sistema - Standby Automatico (Acceso/Spento).

AVVERTENZA

Prima di definire un timer di accensione-spegnimento o registrazione con una durata maggiore di tre ore, dal menu Configura Sistema - Impostazione timer o dalla Guida Elettronica ai Programmi (EPG), disattivare la funzione di spegnimento automatico.

4.8 Reset di fabbrica

Se necessario, è possibile riportare il ricevitore alle condizioni di fabbrica mediante un reset software. Tale operazione è attuabile premendo il tasto OK del telecomando in corrispondenza del menu Strumenti - Reset di Fabbrica.

ATTENZIONE

L'operazione di reset comporta l'annullamento di tutti i canali memorizzati e delle personalizzazioni effettuate dall'utente, senza comunque la perdita dell'ultima versione software installata.

5 USB - Registrazione e riproduzione

La porta USB frontale di questo ricevitore permette la lettura di file multimediali e la registrazione di programmi del digitale terrestre in chiaro.

AVVERTENZE

• Il ricevitore è compatibile con dispositivi di memoria USB formattati con File System FAT32.
- Per un corretto funzionamento, alcuni Hard Disk auto-alimentati via USB potrebbero richiedere un'alimentazione esterna addizionale.
• Non può essere garantita la compatibilità con tutti i dispositivi di memoria USB presenti sul mercato.

Collegamento memoria USB

Dopo il collegamento del dispositivo di memoria USB al ricevitore, a riconoscimento avvenuto, apparirà a schermo per un istante un messaggio di avvenuta connessione.

Alla prima connessione del disco, verrà in esso creata una cartella nominata ALIDVRS2, che diverrà la cartella di lavoro dedicata ai contenuti registrati dal ricevitore.

Rimozione memoria USB

Per scollegare la memoria USB in maniera sicura, utilizzare l'apposita funzione del menu Strumenti - Rimozione sicura dispositivo USB.

AVVERTENZA

Non scollegare mai la memoria USB durante la riproduzione multimediale, la registrazione, la formattazione o in presenza di un evento timer di registrazione: rischio di danneggiamento irreversibile dei dispositivi coinvolti!

5.1 Registrazione programmi TV

Questo ricevitore è dotato di funzione di registrazione, grazie alla quale è possibile effettuare una delle seguenti azioni:

1. Registrare un programma e contemporaneamente vedere un qualsiasi altro canale trasmesso sulla stessa frequenza di quello in registrazione ed utilizzare il Timeshift (par. 5.2).
2. Registrare due diversi programmi trasmessi sulla medesima frequenza e contemporaneamente vedere un altro canale della stessa frequenza ed avviare il Timeshift (par. 5.2) limitatamente ai due programmi in registrazione.

AVVERTENZE

• Prima di effettuare una registrazione, verificare lo stato della memoria USB e dello spazio disponibile: accedere al menu Registrazione - Informazioni Archivio PVR.
• Durante la registrazione, i tasti numerici non sono attivi; per il cambio canali, servirsi dei tasti PROG+/- o della lista canali (tasto OK).

Configurazione del registratore

All'interno del menu PVR e Media Player - Configura PVR, si possono trovare, tra gli altri, i seguenti parametri:

• Registrazione PS: abilita la possibilità di registrare in formato PS, diffuso tipo di file che può contenere video e tracce audio principale e secondarie. In alternativa ad esso, il registratore utilizza il formato TS che, oltre a racchiudere video e audio, importa anche tutti i dati ausiliari, come televideo e sottotitoli, richiedendo però maggior spazio in memoria rispetto al formato PS.
• Standby dopo registrazione: funzione che fa si che, al termine di una registrazione programmata, il ricevitore si spenga posizionandosi in standby

Registrazione istantanea

Dopo aver collegato la memoria USB, per avviare la registrazione manualmente, sintonizzarsi sul programma interessato e premere il tasto REC del telecomando. Essa ha una durata predefinita di due ore, ma, se si preme nuovamente il tasto REC, la si potrà modificare immettendo col telecomando la durata desiderata (ore e minuti in formato hh:mm). Per terminare la registrazione in anticipo, premere invece il tasto STOP e confermare.

Registrazione programmata

Tramite il menu Configura Sistema - Impostazione timer è possibile programmare manualmente più timer per la registrazione. Nella definizione del timer, oltre ad impostare il canale, la data, l'ora di avvio e la durata, assicurarsi che il parametro Servizio Timer sia impostato su Registrazione.

In alternativa, in presenza di informazioni EPG, all'interno dello stesso menu EPG premere il tasto VERDE (Timer) in corrispondenza dell'evento da prenotare: orario di avvio e durata saranno automaticamente prelevati delle informazioni di programma; anche in questo caso far attenzione a selezionare il Servizio Timer di Registrazione.

Le registrazioni riservate saranno consultabili dal menu Configura Sistema - Impostazione timer.

AVVERTENZE

• Prima di procedere alla prenotazione, assicurarsi che vi sia spazio sufficiente in memoria e, eventualmente, di disabilitare lo standby automatico (vedi par. 4.7). Ricordarsi di lasciare connesso il dispositivo di memoria USB.
  • Gli orari di avvio di diversi timer non devono coincidere tra loro, considerare sempre almeno un minuto di differenza.

Gestione file registrati

Premere il tasto FILE del telecomando o accedere al menu PVR e Media Player - Media Player, poi selezionare la sezione Registrazioni col tasto SLEEP, dalla quale si potranno rinominare, cancellare o proteggere con password i file registrati, contenuti nella cartella ALIDVRS2 di lavoro. Scegliere l'azione da effettuare tramite i tasti dedicati, come da indicazioni visualizzate a menu.

5.2 Timeshift

Il Timeshift ha il compito di registrare temporaneamente un programma alla pressione del tasto PLAY/PAUSE fino al successivo cambio canale. Sarà possibile quindi riprendere la visione dell'evento in differita agendo nuovamente sul tasto PLAY/PAUSE.

Per abilitare/disabilitare tale funzione, accedere al menu PVR e Media Player - Configura PVR ed agire sul parametro Timeshift. (Acceso/Spento); se esso è Spento, alla pressione del tasto PAUSE corrisponderà solo un fermo immagine.

5.3 Lettura

I formati dei file multimediali supportati per la lettura sono: foto .JPG, musica .MP3, video MPEG2/MPEG4.

Riproduzione file registrati

Per rivedere una registrazione effettuata con il ricevitore tra i file contenuti nell'apposita cartella di lavoro, premere il tasto FILE del telecomando oppure accedere al menu PVR e Media Player - Media Player, quindi selezionare il sottomenu Registrazioni premendo sequenzialmente il tasto SLEEP. Sulla lista dei file disponibili, scegliere quello interessato e premere OK per avviarne la riproduzione.

Lettura file personali

Per riprodurre un file multimediale di tipo video / musicale / foto, contenuto in una cartella personale della memoria USB connessa, accedere al menu PVR e Media Player - Media Player e scegliere il sottomenu dedicato premendo sequenzialmente il tasto SLEEP, a seconda del tipo di contenuto da riprodurre (video/musica/immagini). Navigare tra le cartelle utilizzando i tasti freccia ▼/▲ ed OK del telecomando, evidenziare il file interessato e premere OK o PLAY per far partire la riproduzione.

È possibile anche realizzare presentazioni di immagini e Play List musicali.

6 Struttura del menu

Il menu del ricevitore è così strutturato:

Menu Principale
Canali	Installazione	Configura Sistema	Strumenti	Giochi	Registrazione e Media Player
-Lista Canali TV	-Scansione Automatica	-Lingua	-Informazioni	-Othello	-Informazioni Archio USB
-Lista Canali Radio	-Scansione Canale	-Sistema TV	-Reset di Fabbrica	-Sudoku	-Configura PVR
-Lista CH TV Rimossi	-Regolazione Antenna	-Impostazione Immagine	-Aggiornamento via RS232		-Media Player
-Lista CH Radio Rimossi	-LCN	-Imposta Ora Locale	-Aggiornamento Software OTA
-Cancella Tutti		-Impostazione Timer	-Imposta Aggiornamento Automatico
-Favoriti		-Protezione Parentale	-Aggiornamento via USB
		-Imposta OSD	-Rimozione sicura dispositivo USB
		-Imposta Descrizione Audio
		-Standby Automatico

NOTA

La navigazione tra i menu è semplice ed intuitiva. Utilizzare i tasti MENU, BACK, EXIT, cursore (frecce ed OK) e numerici del telecomando. Attenersi inoltre alle indicazioni poste su ogni finestra di dialogo.

7 Guida alla risoluzione dei problemi

PROBLEMA POSSIBILI CAUSE COSA FARE
1. Il ricevitore non si accende(indicatore LED sul pannello frontale del ricevitore è totalmente spento)	-L'interruttore generale 0/I sul pannello posteriore è in posizione 0.-La spina di alimentazione non è inserita nella presa di corrente.-La spina è inserita e l'interruttore è in posizione I, ma il box non funziona ugualmente.	-Commutare l'interruttore generale in posizione I per dare alimentazione.-Controllare che la spina sia inserita correttamente nella presa di corrente.-Dopo aver tolto la spina dalla presa, controllare l'integrità del cavo di alimentazione. Attenzione: pericolo di scossa elettrica!.
2. Nessun segnale Video o Audio	-II segnale d'antenna non c'è o è debole.-Cavo SCART / HDMI o cavo segnale antenna sconnesso o danneggiato.-Volume audio basso o nullo.-II TV non è commutato sull'apposito canale audio/video.	-Verificare l'installazione dell'antenna e la qualità del segnale ricevuto.-Controllare il collegamento SCART / HDMI e il cavo d'antenna.-Controllare che il volume del TV e del ricevitore non siano a zero.-Controllare che il TV sia commutato sul canale AV (consultare il manuale operativo del TV).
3. I canali non vengono caricati	-Mancanza di segnale d'antenna.-L'impianto d'antenna non è adeguato al sistema digitale terrestre.	-Verificare la presenza di segnale d'antenna tramite il ricevitore.-Consultare un installatore di fiducia.-Provare ad effettuare una scansione manuale su un canale noto.
4. Le regolazioni impostate non sono state memorizzate.	-Mancata conferma dopo una modifica delle impostazioni.	-Prima di uscire dal menu premere l'eventuale tasto di conferma.
5. Il telecomando non funziona.	-II ricevitore è in standby.-Il telecomando non è puntato correttamente verso il sensore infrarossi del ricevitore.-Le batterie sono scariche.-Le batterie sono cariche ma non inserite nel verso corretto.-Il telecomando vi è caduto e i componenti interni si sono danneggiati.	-Premere il pulsante ON/ST.BY sul pannello frontale per verificare il buon funzionamento del ricevitore.-Verificare che non vi siano ostacoli davanti al pannello frontale.-Sostituire le batterie.-Controllare il corretto inserimento delle batterie.-Rivolgersi al proprio rivenditore per l'acquisto di un nuovo telecomando.
6. Avete dimenticato la Password.	-Consultare il par. 4.1.
7. Il Box non interagisce con i tasti del telecomando.	-Blocco momentaneo del ricevitore.-Un'emittente trasmette dati errati.-Problemi con il telecomando.	-Scollegare l'alimentazione del box per un minuto e poi ripristinarla.-Riavviare il box con l'antenna scollegata, cancellare il canale problematico, poi ripristinare la connessione antenna.-Consultare i suggerimenti al punto 5 di questo capitolo.
8. La memoria USB non viene riconosciuta o non funziona correttamente.	-Memoria non formattata propriamente o non compatibile.-Velocità della memoria non sufficiente per la registrazione.-Tipo di file/codec non supportato.-La sola porta USB del ricevitore non è sufficiente ad alimentare propriamente la memoria.	-Consultare il menu USB (cap. 5).
9. Timer / registrazioni programmate non funzionano correttamente.	-L'orario del ricevitore non è impostato correttamente o i canali interessati non trasmettono un orario corretto.	-Regolare propriamente l'orario (vedi par. 4.5).
10. La registrazione istantanea termina dopo 2 ore.	-La durata predefinita della registrazione istantanea è di 2 ore.	-Regolare la durata manualmente (vedi par. 5.1).
11. Cambio canale tramite tasti numerici non consentito.	-Durante la registrazione, i tasti numerici non sono attivi.	-Servirsi dei tasti PROG+/- o della lista canali (tasto OK).
12. I I ricevito automatico.	-Fenzione Auto-Spegnimento attivae -Disattivare la funzione per il risparmio energetico (par. 4.7).

AVVERTENZA

Generalmente, in caso di comportamento anomalo del ricevitore, un ripristino delle impostazioni di fabbrica tramite reset (par. 4.8) può aiutare a risolvere il problema riscontrato.

8 Caratteristiche tecniche

Tipo prodotto Ricevitore digitale terrestre (ETSI EN 300 744) per canali in chiaro con USB
Frequenza in ingresso 147÷230 MHz (VHF) / 470÷862 MHz (UHF)
Larghezza di banda di canale 6 / 7 / 8 MHz
Display	●
Lingue menu Eng, Fra, Deu, Ita, Spa, Por, Rus, Tur, Pol, Ara, Fas, Slo, Gre
OSD menu ●
Televideo (ETSI EN 300 472) ●
Sottotitoli ( ETSI EN 300 706) ●
Guida Elettronica ai Programmi (EPG) ●
Modulatore RF -
Rapporto di formato video 16:9 Full Screen / 16:9 Pillar Box / 4:3 Full Screen / 4:3 Letter Box
Uscita Audio Digitale Coassiale (SPDIF) ●
Uscita Audio Digitale Ottica (SPDIF) -
Uscita HDMI v.1.2, risoluzione/upscaling video fino a 1080p
Uscita SCART TV Out: Video RGB / CVBS, audio L+R
Presa SCART VCR -
Connettori (RCA) Audio Stereo	-
Connettore (RCA) Video	-
Porta dati seriale RS232	-
Porta USB	Frontale - USB 2.0 - 5V, 500mA MAX
Memorie USB supportate (opzionali, non in dotazione)	HDD: FAT32, min.: 300GB, max: 2TBChiavette: FAT32, min.: 16GB, max: 32GB
Lettura file multimediali via USB	Foto .JPG, Musica .MP3, Video MPEG2/MEPG4
Registrazione via USB	- Da sintonizzatore TV interno, in formato originale (no encoding)- Possibilità di registrare fino a due programmi diversi e visualizzare in contemporanea un ulteriore canale (vedi par. 5.1)
Aggiornamento software	Via USBVia etere (OTA)
Funzione reset di fabbrica	●
Lista canali favoriti	●
Programmazione Timer Accensione-spegnimento e registrazione
Auto-spegnimento (risparmio energia)	● (disattivabile)
Auto-aggiornamento canali	●
Alimentazione	110 ÷240V~, 50/60Hz
Consumo	Stand.by: 1.07W
	Acceso: 7W senza USB, 12W (AVG) con memoria USB connessa
Dimensioni	220 x 125 x 40 mm

Index

Codice Prodotto Product Code

21005197

Ricevitore Digital terrestre HD

Zapper, USB

Dichiarazione di conformità CE CE conformity declaration

Tele System Electronic dichiara sotto la propria responsabilità che questo prodotto soddisfa i requisiti fondamentali delle direttive europee 2009/125/CE reg. n. 1275/2008 (Energy related Products - ErP), 2004/108/CE (Electromagnetic Compatibility - EMC) e 2006/95/CE (Low Voltage Directive - LVD) rispettando le seguenti normative tecniche:

- Compatibilità elettromagnetica/Electromagnetic compatibility:

• EN 55013: 2001+A1:2003+A2:2006
• EN 55020: 2007
• EN 61000-3-2: 2006+A2:2009
• EN 61000-3-3: 2008

- Bassa Tensione/Low Voltage:

- EN 60065: 2002+A1:2006+A11:2008

Bressanvido, Settembre/September 2011

Flavio de Poli

General Management

ITALY

Via dell'Artigianato, 35

36050 Bressanvido (VI)

Internet: www.telesystem-world.com

Tel. assistenza guasti: 199 214 444
