415 Eco Wheeler - Tosaerba GUDE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Tagliaerba manuale (a cilindro)
Marca	Güde
Modello	415 Eco Wheeler
Larghezza di taglio	41,5 cm
Altezza di taglio regolabile	Sì (più posizioni, generalmente da 12 a 40 mm)
Tipo di lama	Lama elicoidale in acciaio
Cestello di raccolta	Incluso, capacità circa 30 L
Materiale del telaio	Acciaio verniciato
Maniglia	Maniglia ergonomica pieghevole per riporre
Ruote	Ruote in plastica robusta, diametro 18 cm
Dimensioni (L x l x H)	Circa 100 x 48 x 95 cm (assemblato)
Peso	11,5 kg
Alimentazione	Nessuna (manuale, senza motore)
Superficie di taglio consigliata	Fino a 300 m²
Tipo di taglio	Taglio netto per cesoiamento (lama fissa + lama rotante)
Livello sonoro	Molto silenzioso (< 70 dB(A))
Manutenzione	Pulizia dopo ogni utilizzo, affilatura annuale delle lame
Pezzi di ricambio disponibili	Lame di ricambio, molle, ruote, maniglia
Riparabilità	Indice di riparabilità elevato (progettazione semplice, pezzi standard)
Sicurezza	Freno lama (arresto istantaneo rilasciando la maniglia), protezione delle mani
Garanzia	2 anni (pezzi e manodopera)
Contenuto della confezione	Tagliaerba, cestello di raccolta, manuale d'uso

Domande frequenti - 415 Eco Wheeler GUDE

Come assemblare il tagliaerba 415 Eco Wheeler?

Segui i passaggi del manuale: fissa il manubrio con le viti fornite, aggancia il cestello di raccolta e regola l'altezza di taglio desiderata. Nessun utensile aggiuntivo è necessario.

Come regolare l'altezza di taglio?

Utilizza la leva di regolazione situata sul lato del telaio. Offre generalmente da 4 a 6 posizioni per un'altezza di taglio da 12 a 40 mm.

È necessario lubrificare le lame?

Sì, applica un leggero strato di olio motore o lubrificante multiuso sulle lame e sui cuscinetti dopo ogni pulizia per evitare la ruggine e garantire un funzionamento fluido.

Come affilare le lame?

Rimuovi la lama elicoidale svitando le viti di fissaggio. Usa una pietra per affilare fine o una lima piatta per affilare i bordi. Rimonta la lama assicurandoti di posizionarla correttamente.

Il tagliaerba non taglia bene, cosa fare?

Controlla prima l'altezza di taglio: se è troppo alta, l'erba viene piegata. Quindi, assicurati che le lame siano ben affilate e che la contropiastra (lama fissa) non sia danneggiata. Pulisci anche l'erba accumulata sotto il carter.

Si può usare il tagliaerba sull'erba bagnata?

È sconsigliato tagliare l'erba bagnata perché può ostruire le lame e causare intasamenti. Inoltre, l'erba bagnata si agglomera e dà un risultato meno netto.

Come pulire il tagliaerba?

Usa una spazzola dura e un getto d'acqua dolce per rimuovere l'erba sotto il carter. Asciuga con un panno asciutto. Non usare un'idropulitrice perché potrebbe danneggiare i cuscinetti.

Dove trovare pezzi di ricambio?

I pezzi di ricambio sono disponibili sul sito ufficiale di Güde o presso i rivenditori autorizzati. Puoi ordinare lame, molle, ruote e maniglie.

Qual è la superficie massima consigliata?

Il tagliaerba 415 Eco Wheeler è ideale per prati fino a 300 m². Per superfici più grandi, preferisci un modello motorizzato.

Come conservare il tagliaerba in inverno?

Puliscilo accuratamente, lubrifica lame e ruote, poi riponilo in un luogo asciutto e al riparo dal gelo. Piega la maniglia per risparmiare spazio.

MANUALE UTENTE 415 Eco Wheeler GUDE

ITALIANO Leggere attentamente le istruzioni per l'uso prima di mettere in funzione l'elettroutensile.

Italiano DATI TECNICI | USO IN CONFORMITÀ ALLA DESTINAZIONE | ISTRUZIONI DI SICUREZZA | MANUTENZIONE | GARANZIA | DICHIARAZIONE DI CONFORMITÀ CE ____ 32

Nederlands TECHNISCHE GEGEVENS | VOORGESCHREVEN GEBRUIK VAN HET SYSTEEM | VEILIGHEIDSADVIEZEN | ONDERHOUD | GARANTIE | EG-CONFORMITEITVERKLARING ____ 37

Cesky TECHNICKÉ ÚDAJE | POUŽITÍ V SOULADU S URČENÍM | BEZPEČNOSTNÍ POKYNY | ÚDRŽBA | ZÁRUKA | PROHLÁŠENÍ O SHODĚ EU ____ 42

Slovensky TECHNICKÉ ÚDAJE | POUŽITIE PODL'A PREDPISOV | BEZPEČNOTNÉ POKYNY | ÚDRZBA | ZÁRUKA | VYHLÁSENIE O ZHODE EÚ ____ 47

Magyar MÜSZAKI ADATOK | RENDELTETÉS SZERINTI HASZNÁLAT | BIZTONSÁGI UTASÍTÁSOK | KARBANTARTÁS | JÓTÁLLÁS | AZONOSSÁGI NYILATKOZAT EU ____ 52

Slovenija TEHNIČNI PODATKI | UPORABA V SKLADU Z NAMENOM | VARNOSTNI NAPOTKI | VZDRŽEVANJE | GARANCIJA | IZJAVA O USTREZNOSTI EU ____ 57

Hrvatski TEHNIČKI PODACI | NAMJENSKA UPORABA | SIGURNOSNE UPUTE | ODRŽAVANJE | JAMSTVO | IZJAVA O SUKLADNOSTI EU 62

Български ТЕХНИЧЕСКИ ДАННИ | ИЗПОЛЗВАНЕ В СЪОТВЕТСТВИЕ С ПРЕДНАЗНАЧЕНИЕТО | ИНСТРУКЦИИ ПО БЕЗОПАСНОСТ | ПОДДРЬЖКА | СЕ - ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ ____ 67

România DATE TEHNICE | UTILIZARE CONFORM DESTINATIEI | INSTRUCTIUNI DE SECURITATE | ÎNTRETINERE | GARANTIE | DECLARATIE DE CONFORMITATE UE ____ 72

Srpski TEHNIČKI PODACI 7 | NAMENSKA UPOTREBA | SIGURNOSNA UPUTSTVA | ODRŽAVANJE | GARANCIJA | IZJAVA O USKLAĐENOSTI SA PROPISIMA EU ____ 77

EG-Konformitätserklärung | EC-Declaration of Conformity | Déclaration de conformité CE | Dichiarazione di conformità CE | EG-Conformiteitverklaring | Prohlásení o shodě EU | Vyhlásenie o zhode EÚ | Azonossági nyilatkozat EU | Izjava o ustreznosti EU | Izjava o sukladnosti EU | Декларация за сходство с EC | Declarație de conformitate UE |

Izjava o usklađenosti sa propisima EU 82

LIEFERUmFANG | DELIVERED ITEMS | ARTICLES DÉLIVRÉS | VOLUME DELLA FORNITURA | LEVERINGSOMVANG | ObjEM DODÁVKY | ROzSAH DODÁVKY | SzáLLiTáSI TERjEDELEM | ObSEG DOBAVE | OPSEG ISPORUKE | ОБЕМ НА ДОСТАВКАТА | VOLUMUL LIVRĂRII | OPSEG ISPORUKE | TESLIMAT KAPSAMI | zAKRES DOSTAWY

IT Istruzioni per taglio RO Instructiuni pentru cosit

IT Esercizio RO Functionare

NL Gebruik BA Rad

CZ Provoz

SK Prevádzka

HU Üzemeltetés

4

11

IT E' indispensabile previa la prima messa in funzione riempire il motore con l'olio per motore. Prima di ogni messa in funzione controllare livello d'olio. Aggiungere eventualmente l'olio per motore.

IT Impostazione dell'altezza di taglio

IT Istruzioni per taglio

IT Esercizio - START

NL Gebruik - START

CZ Provoz - START

Numero dei giri a vuoto 2850 min

Bracciata 416 mm

Volume del cesto di raccolta ....50 l

Combustibile ....Benzina senza piombo/E10

so 26 kg

Dimensione 1510 x 500 x 1000 mm

Informazioni sulla rumorosità/sulle vibrazioni

Livello di rumorosità L 1) 83,8 dB (A)

Potenza della rumorosità L ¹⁾ 96 dB (A)

Utilizzare le protezioni dell'udito!

Valore di emissione dell'oscillazione a ²⁾ ...... 4,8 m/s

¹⁾ Incertezza della misura K=2,5 dB (A), ²⁾ Incertezza della misura K=1,5 m/s ²

Avvertenza: Il livello reale delle vibrazioni, in dipendenza al tipo e modo dell'uso della lista, può essere diverso dal valore indicato nelle presenti istruzioni. E' possibile utilizzare il livello delle vibrazioni per il confronto reciproco degli apparecchi elettrici.

E' adatto anche alla pre-valutazione del carico dalle vibrazioni

Per una valutazione precisa della sollecitazione da vibrazioni si deve tenere conto anche dei tempi in cui l'utensile è spento oppure è acceso senza però essere utilizzato. Questo può ridurre sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo.

Adottare misure di sicurezza supplementari per proteggere l'utilizzatore dall'effetto delle vibrazioni, come ad esempio: manutenzione dell'utensile elettrico e degli accessori, tenere le mani calde, organizzazione dello svolgimento del lavoro.

Usare l'apparecchio solo dopo aver letto con attenzione e capito le istruzioni per l'uso. Prendere in

conoscenza gli elementi di comando e l'uso corretto dell'apparecchio. Rispettare tutte le istruzioni di sicurezza riportate nel Manuale. Comportarsi con cura verso le altre persone.

L'operatore è responsabile verso i terzi degli incidenti oppure pericoli.

In caso dei dubbi sul collegamento ed uso dell'apparecchio, rivolgersi cortesemente al CAT.

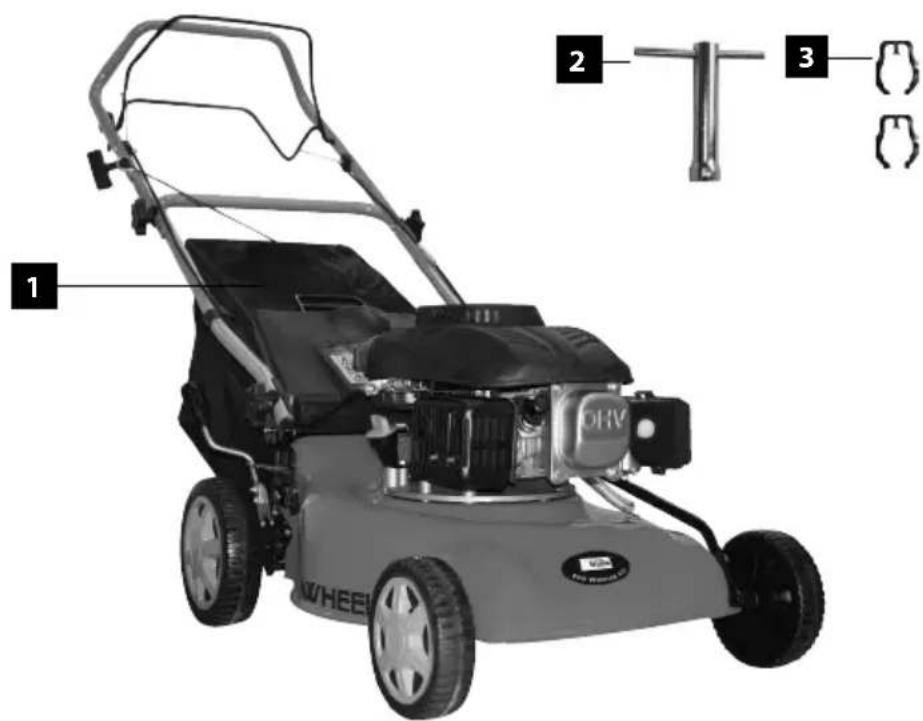

Volume della fornitura

1 Cesto da raccolta
2 Chiave per le candele d'accensione
3 Morsetti Bowden
4 Accessorio

Uso in conformità alla destinazione

Il tagliaerba è destinato da taglio dell'erba e da cura dei campi erbosi con la pendenza massima di 20°, nei giardini privati attorno alle case e nei possedimenti dei giardini.

Questo impianto può essere utilizzato solo per lo scopo indicato. All'inadempimento delle istituzioni delle direttive generalmente valide e delle istituzioni nel presente Manuale il costruttore non assume alcuna responsabilità dei danni.

Utilizzare l'apparecchio solo all'esterno, mai nei locali chiusi oppure mal ventilati.
Il tagliaerba non deve essere utilizzato per taglio dei cespugli, delle siepi e fratte, per taglio e pacciamatura delle piante rampicanti oppure dei campi erbosi sui tetti, oppure nei recipienti da balcone. Il tagliaerba, tra l'altro, non deve essere utilizzato come un frantoio per la pacciamatura degli sciaveri degli alberi né delle siepi, né per spianare il terreno.

Requisiti all'operatore

L'operatore è obbligato, prima di usare la macchina, leggere attentamente il Manuale d'Uso.

Il presente apparecchio non è destinato all'uso da parte di persone (bambini compresi) con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e scarso livello di conoscenza, salvo che vengano sorvegliate da una persona responsabile per la loro sicurezza o che abbiano ricevute istruzioni da quest'ultima su come usare l'apparecchio.

Qualifica: Oltre le istruzioni dettagliate del professionista, per uso della macchina non è necessaria alcuna qualifica speciale.

Età minima: Possono lavorare con l'apparecchio solo le persone che hanno raggiunto 16 anni.

L'eccezione rappresenta lo sfruttamento dei minorenni per lo scopo dell'addestramento professionale per raggiungere la pratica sotto controllo dell'istruttore.

Le prescrizioni locali possono determinare l'età minima dell'Utente.

Istruzioni: L'uso dell'apparecchio richiede solo le adeguate istruzioni del professionista rispettivamente leggere il Manuale d'Uso. Non sono necessarie le istruzioni speciali.

Comportamento in caso d'emergenza

⚠️ Pericolo delle ferite!

Mai mettere le mani ed i piedi vicino alle parti rotanti. Mantenere sempre la distanza dal foro di scarico.

⚠️ Pericolo delle ustioni!

Alcune parti della macchina in funzione si riscaldano notevolmente. Non toccare le parti calde; per es. il motore e silenziatore.

Applicare il pronto soccorso relativo all'incidente e rivolgersi più rapidamente al medico qualifi cato. Proteggere il ferito agli ulteriori incidenti e tranquillizzarlo. Con riferimento alla DIN 13164, il luogo di lavoro deve essere sempre dotato della cassetta di pronto soccorso per eventuali incidenti. Il materiale utilizzato deve essere aggiunto immediatamente. In caso di richiesta del pronto soccorso comunicare le seguenti informazioni:

1. Luogo dell'incidente
2. Tipo dell'incidente
3. Numero dei feriti
4. Tipo della ferita

Simboli

Attenzione!

Prima dell'uso leggere il Manuale d'Uso

Utilizzare le protezioni dell'udito! Utilizzare gli occhiali di protezione!

Attenzione – superfi cie calda! Pericolo delle ustioni!

Avviso agli oggetti lanciati

Distanza dalle persone! Attendersi a che non stia nessuno nella zona pericolosa.

Per tutti lavori sul motore spegnere il motore e sfi lare il cappuccio della candela d'accensione.

All'esercizio mantenere la distanza suffi ci- ente dal coltello tagliente!

Attenzione, pericolo di trascinamento!

Pericolo d'esplosione Rabboccare solo con il motore spento.

Rischio di avvelenamento! Utilizzare l'apparecchio solo all'esterno, mai nei locali chiusi oppure mal ventilati.

Divieto del fumare e della fi amma viva

Tenere sempre i bambini e le persone non adatte fuori la portata dell'apparecchio.

Non esporre l'apparecchio alla pioggia, non utilizzarla nell'ambiente bagnato o umido.

Utilizzare la calzatura di sicurezza con la protezione al taglio, base antiscivolante e punta d'acciaio!

Attenzione alle superfi ci calde!

Avviso alla pericolosa tensione elettrica!

Gli apparecchi difettosi e/o da smaltire devono essere consegnati ai centri autorizzati. Batterie, olio e sostanze simili non devono essere dispersi nell'ambiente.

Proteggere all'umidità

L'imballo deve essere rivolto verso alto

Norme Di Sicurezza

AVVERTENZA

E' necessario leggere tutte le indicazioni di sicurezza e le istruzioni, anche quelle contenute nella brochure allegata. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

Durante l'uso dell'apparecchio tenere i bambini, le altre persone e gli animali in distanza sicura. La distanza sicura minima è 5 m.

Utilizzare i mezzi di protezione personale.

Indossare la calzatura rigida e pantaloni lunghi. Mai utilizzare l'apparecchio senza le scarpe oppure nei sandali leggeri.

Utilizzare i guanti di protezione, se necessario.

Utilizzare l'apparecchio solo in luce di giorno oppure in buona illuminazione artificiale

Controllare accuratamente il terreno dove viene utilizzato l'apparecchio ed eliminare tutti oggetti che potrebbero essere aggraffati e lanciati.

Il combustibile estremamente infiammabi-

Il carburante deve essere conservato solo nei contenitori adatti.

La macchina può essere rabboccata solo all'esterno e non in vicinanza alle fiamme vive rispett. le sigarette accese.

Rabboccare prima di avviare la macchina. Non si deve rabboccare né aprire il coperchio del serbatoio con il motore in funzione oppure caldo ancora.

Attendersi a che il combustibile non strabocchi. Allo strabocco del combustibile, il motore non dovrà essere avviato. Pulire la zona contaminata sull'apparecchio ed evitare qualsiasi prova d'accensione finché non spariscono i vapori del combustibile.

E' indispensabile previa la prima messa in funzione riempire il motore con l'olio per motore.

Prima di ogni messa in funzione controllare livello d'olio. Aggiungere eventualmente l'olio per motore.

Prima dell'uso eseguire sempre un controllo visivo per verificare che l'apparecchio non è danneggiato, soprattutto poi gli utensili taglienti, le parti di fissaggio ed il gruppo di taglio completo.

⚠ Prima di ogni messa in funzione controllare tutti i raccordi a vite e ad inserimento, anche i dispositivi di protezione, riguardando la rigidità e serraggio giusto e la funzione non disturbata di tutte le parti mobili.

⚠️ E' severamente vietato smontare, modificare i dispositivi di protezione trovatisi sulla macchina, utilizzarli in controversia alla loro destinazione oppure montare i dispositivi di protezione degli altri produttori.

⚠️ L'apparecchio non deve essere utilizzato se danneggiato oppure con i dispositivi di sicurezza difettosi. Cambiare le parti usurate e danneggiate.

Avviare il motore solo quando i Vostri piedi sono in distanza sicura dagli utensili taglienti.

Non inclinare la macchina nel momento d'accensione. Non avviare la macchina quando state davanti al foro di scarico.

Attendersi alla posizione sicura, soprattutto sulle pendenze. Non tagliare sulle pendenze troppo forti. Particolare attenzione porre cambiando il senso della marcia sulla pendenza.

Porre la massima attenzione nel momento di viraggio e tiro della macchina verso se stesso.

Spegnere sempre il tagliaerba volendo trasferirlo, rovesciandolo oppure muovendolo oltre i campi erbosi. Attendere finché si fermano tutte le parti mobili.

In caso dell'urto sull'oggetto estraneo oppure se la macchina comincerà vibrare, bisogna spegnerla e sfilare il cappuccio dalla candela d'accensione.

Controllare che l'apparecchio non sia danneggiato. Riparare gli eventuali danni.

Appena viene terminato il lavoro, la macchina deve essere spenta immediatamente.

Non conservare la macchina appena spenta nei locali chiusi; far la raffreddare all'aperto.

Mai conservare nell'interno dell'edificio la macchina avente la benzina nel serbatoio che gli eventuali vapori di benzina potrebbero venire in contatto con la fiamma viva oppure con le scintille.

Per la conservazione durevole la macchina deve avere il serbatoio vuoto.

Sostituire i silenziatori difettosi.

Non cambiare la regolazione del motore e non superare i giri dello stesso.

manutenzione

Per tutti lavori sul motore spegnere il motore e sfi lare il cappuccio della candela d'accensione. Attendere fi nché si fermano e parti mobili e l'apparecchio si raff redda.

Mantenere la macchina sempre pulita, soprattutto poi il serbatoio ed il motore. Pulire periodicamente il foro di scarico ed il carter.

Tutte le parti mobili trattare con olio ecologico.

Controllare periodicamente il cesto da raccolta, se non usurato e invecchiato.

Le riparazioni far svolgere dal personale qualifi cato. Utilizzare solo gli accessori e ricambi originali.

Solo l'apparecchio periodicamente mantenuto e curato può essere un'aiutante soddisfacente. La manutenzione e cura mancanti possono potare agli incidenti e ferite inaspettabili.

Garanzia

La garanzia include esclusivamente gli inconvenienti dovuti dal difetto del materiale oppure dal difetto dalla produzione. Per la contestazione in garanzia occorre allegare l'originale del documento d'acquisto riportante la data di vendita.

La garanzia non include l'uso profano, es. sovraccarico dell'apparecchio, manomissione, danni dall'intervento estero oppure dagli oggetti. La garanzia non include anche l'inosservanza del Manuale d'Uso, del montaggio e l'usura normale.

Servizio

Avete le domande tecniche? Contestazioni? Avete bisogno dei ricambi oppure del Manuale d'Uso? Sul nostro sito http://www.guede.com/support, nel settore Servizio, Vi aiuteremo velocemente ed in via non burocratica. Ci dareste la mano, per favore, per poter aiutar Vi? Per poter identifi care il Vostro apparecchio nel caso di contestazione abbiamo bisogno del numero di serie, cod. ord. e l'anno di produzione. Tutte queste indicazioni troverete sulla targhetta della macchina. Per avere questi dati sempre disponibili, indicarli qui sotto, per favore:

N° serie:

Cod. ord.:

Anno di produzione:

Programma delle ispezioni e della manutenzione

Periodi di manutenzione programmata		Prima di ogni messa in funzione	Dopo 1 mese	Dopo 3 mesi	Dopo 6 mesi	Dopo 12 mesi	Dopo 24 mesi
			5 Ore d'esercizio	25 Ore d'esercizio	50 Ore d'esercizio	100 Ore d'esercizio	250 Ore d'esercizio
Olio per motore (10W-40)	Controllo	√
	Cambio		√		√
Filtro d'aria	Controllo	√
	Cambio				√
Candela d'accensione	Controllo Pulire					√
	Cambio						√

La manutenzione relativa nel mese indicato oppure dopo le ore d'esercizio indicate – secondo ciò che avviene prima.

Ricerca dei guasti

Guasto	Causa	Provvedimenti
Motore non parte	Non è premuta la levetta Start - Stop Premere la levetta Start - Stop
	Non è utilizzato pompa primaria Pompa primaria premere
	Combustibile insufficiente Aggiungere il combustibile
	Funicelle Bowden troppo lunghe Regolare le funicelle Bowden tramite il dado pressatreccia.
	Combustibile non giusto, stoccaggio senza aver svuotato il serbatoio di benzina, tipo di benzina sbagliato	Svuotare il serbatoio del combustibile e il carburatore. Aggiungere la benzina fresca.
	Candela d'accensione sporca (residui dei carboncini sugli elettrodi), la distanza degli elettrodi troppo grande	Pulire la candela, controllare il valore termico della candela, cambiare event. la candela, registrare 0,6-0,8 mm
	Candela d'accensione inumidita dalla benzina (motore strapieno).	Asciugare la candela d'accensione e rimontare.
L'erba non viene raccolta	Canale intasatoCesto di raccolta pienoL'erba troppo bagnata	Pulire il canale di scaricoSvuotare il cesto di raccoltaTagliare durante il tempo secco

Technische Gegevens

Benzine grasmaaier ECO WHEELER 415

Artikel-Nr. 95380

Slagvolume 99 cm ³

Max. vermogen,

Dichiarazione di conformità CE

Dichiariamo con il presente noi, che la concezione e costruzione degli apparecchi elencati, nelle realizzazioni che stiamo introducendo alla vendita, sono conforme ai requisiti principali delle direttive CE sulla sicurezza ed igiene.

Nel caso della modifica dell'apparecchio da noi non autorizzata, la presente dichiarazione perde la propria validità.
