415 Eco Wheeler - Sekačka na trávu GUDE - Bezplatný návod k obsluze

Typ výrobku	Ruční sekačka na trávu (válcová)
Značka	Güde
Model	415 Eco Wheeler
Šířka sečení	41,5 cm
Nastavitelná výška sečení	Ano (více poloh, obvykle 12 až 40 mm)
Typ nože	Ocelový spirálový nůž
Sběrný koš	Součástí dodávky, kapacita cca 30 l
Materiál rámu	Lakovaná ocel
Rukojeť	Skládací ergonomická rukojeť pro skladování
Kola	Odolná plastová kola, průměr 18 cm
Rozměry (D x Š x V)	Cca 100 x 48 x 95 cm (složeno)
Hmotnost	11,5 kg
Napájení	Žádné (ruční, bez motoru)
Doporučená plocha sečení	Až 300 m²
Typ sečení	Čistý střih střihem (pevný nůž + rotující nůž)
Hlučnost	Velmi tichý (< 70 dB(A))
Údržba	Čištění po každém použití, roční ostření nožů
Dostupnost náhradních dílů	Náhradní nože, pružiny, kola, rukojeť
Opravitelnost	Vysoký index opravitelnosti (jednoduchý design, standardní díly)
Bezpečnost	Brzda nože (okamžité zastavení při uvolnění rukojeti), ochrana rukou
Záruka	2 roky (díly a práce)
Obsah balení	Sekačka, sběrný koš, návod k použití

Často kladené otázky - 415 Eco Wheeler GUDE

Jak sestavit sekačku 415 Eco Wheeler?

Postupujte podle kroků v návodu: připevněte řídítka pomocí přiložených šroubů, zacvakněte sběrný koš a nastavte požadovanou výšku sečení. Není potřeba žádné další nářadí.

Jak nastavit výšku sečení?

Použijte nastavovací páku umístěnou na boku rámu. Obvykle nabízí 4 až 6 poloh pro výšku sečení 12 až 40 mm.

Je třeba nože mazat?

Ano, po každém čištění naneste tenký film motorového oleje nebo univerzálního maziva na nože a ložiska, abyste zabránili korozi a zajistili hladký chod.

Jak ostřit nože?

Demontujte spirálový nůž odšroubováním upevňovacích šroubů. K ostření hran použijte jemný brousek nebo plochý pilník. Nůž vraťte zpět a dbejte na správné umístění.

Sekačka dobře neseče, co dělat?

Nejprve zkontrolujte výšku sečení: pokud je příliš vysoká, tráva se ohýbá. Dále se ujistěte, že jsou nože dobře naostřeny a že protinůž (pevný nůž) není poškozen. Také očistěte trávu nahromaděnou pod krytem.

Lze sekačku použít na mokrou trávu?

Nedoporučuje se sekat mokrou trávu, protože může ucpat nože a způsobit ucpání. Mokrá tráva se navíc shlukuje a výsledek je méně čistý.

Jak čistit sekačku?

Použijte tvrdý kartáč a mírný proud vody k odstranění trávy pod krytem. Osušte suchým hadříkem. Nepoužívejte vysokotlaký čistič, protože by mohl poškodit ložiska.

Kde sehnat náhradní díly?

Náhradní díly jsou k dispozici na oficiálních stránkách Güde nebo u autorizovaných prodejců. Můžete objednat nože, pružiny, kola a rukojeti.

Jaká je doporučená maximální plocha?

Sekačka 415 Eco Wheeler je ideální pro trávníky do 300 m². Pro větší plochy upřednostněte motorizovaný model.

Jak sekačku skladovat v zimě?

Důkladně ji očistěte, namažte nože a kola, poté ji uložte na suché místo chráněné před mrazem. Složte rukojeť pro úsporu místa.

NÁVOD K OBSLUZE 415 Eco Wheeler GUDE

DE Originalbetriebsanleitung
GB Translation of the original instructions
---- FR Traduction du mode d'emploi d'origine
IT Traduzione del Manuale d'Uso originale
NL Vertaling van de originele gebruiksaanwijzing
---- cz Překlad originálního návodu k provozu
---- SK Preklad originálneho návodu na prevádzku
HU Az eredeti használati utasítás fordítása
SI Prevod originalnih navodil za uporabo
----HR Prijevod originalnog naputka za uporabu.
BG Превод на оригиналната инструкция
----RO Traducerea modului original de utilizare
BA Prijevod originalnih uptstava za upotrebu.

CESKY Před spuštěnám stroje si pečlivě pročtěte návod k používání.

CZ Uvedení do provozu

CZ Kontrola stavu oleje

SK Kontrola stavu oleja

CZ Před prvním uvedením do provozu musí být motor bezpodmínečně naplněn motorovým olejem. Před každým uvedením do provozu zkontrolujte stav oleje. Motorový olej příp. Doplňte.

CZ Kontrola stavu oleje

SK Kontrola stavu oleja

CZ Nastavení výšky sečení

CZ Zapalovací svíčka

SK Vzduchový fi Iter

HU Levegőszűrő

SI Zračni fi Iter

HR Zračni fi ltar

BG Въздушен филтър

RO Filtru de aer

BA Zračni fi ltar

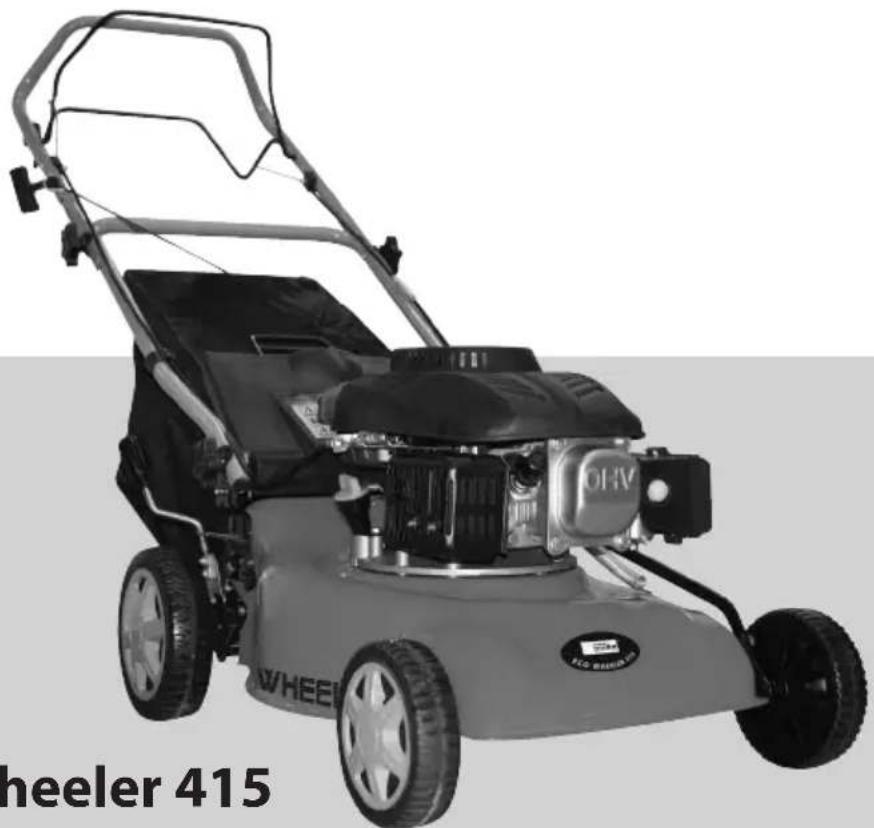

Benzinová sekačka na trávu ECO WHEELER 415

Obj. č. 95380

Obsah 99 cm ³

Max. výkon,

OHV 4-taktní motor, 3600 min ^-1 ......2 kW (2,7 PS)

Počet otáček při běhu naprázdno .....2850 min

Záběr 416 mm

Objem sběrného koše ....50 l

Palivo ....Bezolovnatý benzín/E10

motnost 26 kg

Rozměr 1510 x 500 x 1000 mm

Informace o hluku / vibracích

Používejte chrániče sluchu!

Hodnota vibračních emisí a_b²⁾ 4,8 m/s²

¹⁾ Kolísavost K=2,5 dB (A), ²⁾ Kolísavost K=1,5 m/s ²

Výstraha: Skutečná hladina vibrací se může v závislosti na typu a způsobu použití lišit od hodnoty uváděné v těchto pokynech.

Hladina vibrací se může použít pro vzájemné porovnání elektrických přístrojů.

Hodí se i pro předběžné posouzení zatížení vibracemi. Kvůli přesnému odhadu zatížení vibracemi v průběhu určité pracovní doby by se měly zohlednit rovněž časy, ve kterých je přístroj vypnutý nebo sice běží, ale ve skutečnosti není v nasazení. To může značně redukova objem zatížení vibracemi v průběhu celé pracovní doby.

Stanovte doplňková bezpečnostní opatření pro ochranu obsluhy před účinky vibrací jako například: technická údržba elektrického nářadí a přístrojů, udržování teploty rukou, organizace pracovních procesů.

Čerpadlo použijte teprve po pozorném přečtení a porozumění návodu k obsluze Seznamte se s

ovládacími prvky a správným použitím přístroje. Dodržujte všechny v návodu uvedené bezpečnostní pokyny. Chovejte se zodpovědně vůči třetím osobám.

Obsluha je odpovědná za nehody či nebezpečí vůči třetím osobám.

Pokud máte o zapojení a obsluze přístroje pochybnosti, obraťte se na zákaznický servis.

Objem dodávky

1 Sběrný koš

2 Klíč na zapalovací svíčky

3 Bovdenové svorky

4 Příslušenství

Použití v souladu s určením

Sekačka je určena k sekání trávy a travnatých ploch s maximálním stoupáním 20° na privátních zahradách kolem domu a v zahrádkářských koloniích.

Toto zařízení lze používat jen pro uvedený účel. Při nedodržení ustanovení z obecně platných předpisů a ustanovení z tohoto návodu nelze výrobce činit odpovědným za škody.

⚠️ Přístroj používejte pouze venku, nikdy ne v uzavřených nebo špatně větraných prostorách.

⚠ Sekačka se nesmí používat k sekání keřů, živých plotů a houští, k sekání a mulčování popínavých rostlin nebo trávníků na střechách nebo v balkonových truhlících. Dále se nesmí sekačka používat jako drtič k mulčování odřezků stromů a živých plotů ani k zarovnávání nerovností půdy.

Požadavky na obsluhu

Obsluha si musí před použitím přístroje pozorně přečíst návod k obsluze.

Tento přístroj není určen k použivání osobami (včetně dětí) s omezenými tělesnými, smyslovými nebo duševními schopnostmi nebo s chybějícími zkušenostmi či chybějícími znalostmi, pokud nejsou pod dohledem osoby zodpovědné za jejich bezpečnost, nebo pokud od této osoby neobdrží pokyny, jak se má přístroj používat.

Kvalifikace: Kromě podrobného poučení odborníkem není pro používání přístroje nutná žádná speciální kvalifikace.

Minimální věk: Na přístroji smí pracovat jen osoby, jež dosáhly 16 let. Výjimku představuje využití mladistvých, pokud se toto děje během profesního vzdělávání za účelem dosažení dovednosti pod dohledem školitele

Místní ustanovení mohou stanovit minimální věk uživatele.

Školení: Používání přístroje vyžaduje pouze odpovídající poučení odborníkem resp. návodem k obsluze. Speciální školení není nutné.

Chování v případě nouze

⚠️ Nebezpečí úrazu!

Ruce a nohy nikdy nedávejte do blízkosti rotujících dílů. Udržujte vždy odstup od vyhazovacího otvoru.

⚠️ Nebezpečí popálení!

Některé díly stroje se při provozu silně zahřívají. Horkých dílů, např. motor a tlumič hluku, se nedotýkejte.

Zavedte úrazu odpovídající potřebnou první pomoc a vyzvěte co možná nejrychleji kvalifi kovanou lékařskou pomoc. Chraňte zraněného před dalšími úrazy a uklidněte jej. Kvůli případné nehodě musí být na pracovišti vždy po ruce lékárnička první pomoci dle DIN 13164. Materiál, který si z lékárničky vezmete, je třeba ihned doplnit. Pokud požadujete pomoc, uvedte tyto údaje:

1. Místo nehody
2. Druh nehody
3. Počet zraněných
4. Druh zranění

Symboly

Pozor!

Přečtěte si návod k obsluze

Používejte chrániče sluchu! Noste ochranné brýle!

Pozor - horký povrch! Nebezpečí popálení!

Výstraha před odmrštěnými předměty

Odstup od osob! Dbejte na to, aby se v nebezpečné oblasti nikdo nezdržoval.

Před všemi pracemi na motoru vypněte motor a vytáhněte nástrčku zapalovací svíčky.

Během provozu dodržujte dostatečný odstup od žacího nože.

Pozor, nebezpečí vtažení!

Nebezpečí exploze Motor tankujte jen ve vypnutém stavu.

Zákaz kouření a otevřeného ohně.

Děti a nepovolané osoby držte vždy mimo dosah přístroje.

Přístroj nevystavujte dešti a nepoužívejte v mokrém či vlhkém prostředí.

Výstraha před horkými povrchy!

Výstraha před nebezpečným elektrickým napětím!

Vadné a/nebo likvidované přístroje musí být odevzdány do příslušných sběren. Baterie, olej a podobné látky se nesměji dostat do okolního prostředí.

Chraňte před vlhkem

Bezpečnostní Upozornění

VAROVÁNI

Seznamte se se všemi bezpečnostními pokyny a sice i s pokyny v přiložené brožuř. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úder elektrickým proudem, požár a/nebo těžká poranění. Všechna varovná upozornění a pokyny do budoucna uschovejte.

Děti a ostatní osoby i zvířata držte během používání přístroje v bezpečné vzdálenosti. Minimální bezpečnostní odstup činí 5 m.

Noste osobní ochranné pomůcky.

Noste pevnou obuv a dlouhé kalhoty. Přístroj nepoužívejte nikdy bosí nebo v lehkých sandálech.

Je-li to nutné, noste ochranné rukavice.

Přístroj používejte jen za denního světla nebo v dobře osvětleném prostředí.

Pečlivě zkontrolujte terén, na kterém stroj používáte, a odstraňte všechny předměty, které by mohly být zachyceny a odhozeny.

Palivo je vysoce hořlavé.

Stroj se smí tankovat jen venku a ne v blízkosti otevřených plamenů resp. hořících cigaret.

Tankujte před spuštěním stroje. Pokud je motor v chodu nebo ještě horký, nesmí se tankovat ani otvírat víko nádrže.

Dbejte na to, aby palivo nepřeteklo. Pokud palivo přeteče, motor se nesmí spouštět. Odstraňte na přístroji znečištěné místo a zabraňte jakémukoliv pokusu o zapalování, dokud se neodpaří výpary paliva.

Před prvním uvedením do provozu musí být motor bezpodmínečně naplněn motorovým olejem.

Před každým uvedením do provozu zkontrolujte stav oleje. Motorový olej příp. doplňte.

Před použitím provedte vždy vizuální kontrolu, abyste zjistili, zda není poškozen přístroj, především pak řezné nástroje, upevňovací díly a celá řezná jednotka.

Před každým uvedením do provozu

zkontrolujte všechny šroubové a zásuvné spoje, a rovněž ochranná zařízení z hlediska pevnosti a správného utažení a lehkosti chodu všech pohyblivých dílů.

⚠️ Ochranná zařízení, která se nachází na stroji, je striktně zakázáno demontovat, měnit, používat v rozporu s jejich určením nebo připevňovat ochranná zařízení jiných výrobců.

⚠️ Přístroj se nesmí používat, pokud je poškozený nebo jsou vadná bezpečnostní zařízení. Opotrebené a poškozené díly vyměňte.

Motor spustte až tehdy, jsou-li Vaše nohy v bezpečné vzdálenosti od řezných nástrojů.

Stroj při spouštění nenaklápějte.

Stroj nespouštějte, pokud stojíte před vyhazovacím otvorem.

Dbejte na bezpečný postoj, především na svazích. Nesečte na příliš strmých svazích. Buděte zvlášť opatrní, když měníte směr jízdy na svazích.

Budte maximálně opatrní, pokud se otáčíte a stroj táhnete k sobě.

Sekačku vypněte vždy, když ji prénášite, naklánite nebo se pohybujete mimo travnaté plochy. Počkejte, až se všechny rotující díly zastaví.

Pokud narazíte na cizí předmět nebo stroj začne vibrovat, musíte ho vypnout a vytáhnout nástrčku zapalovací svíčky. Zkontrolujte, zda není přístroj

poškozen. Případné škody opravte.

Stroj ihned vypněte, jakmile dokončíte svou práci.

Stroj neodstavujte bezprostředně po vypnutí v uzavřených prostorách, ale nechte ho vychladnout venku.

Stroj nikdy neskladujte s benzínem v nádrži uvnitř budovy, ve které se mohou případně benzínové výpary dostat do kontaktu s otevřeným ohněm nebo jiskrami.

Při dlouhodobějším skladování uschovejte stroj jen s prázdnou nádrží.

Vyměňte vadné tlumiče hluku.

Neměňte regulované nastavení motoru a motor nepřetáčejte.

Údržba

Před všemi pracemi na motoru vypněte motor a vytáhněte nástrčku zapalovací svíčky. Počkejte, až se všechny rotující díly zastaví a poj vychladne.

Stroj, především pak nádrž a motor, udržujte vždy v čistotě. Vyhazovací otvor a kryt pravidelně čistěte.

Všechny pohyblivé díly ošetřete ekologickým olejem.

Sběrný koš kontrolujte pravidelně z hlediska opotřebení a stárnutí.

Opravy prěnechte kvalifi kovaným pracovníkům.

Používejte jen originální příslušenství a originální náhradní díly.

Jen pravidelně udržovaný a ošetřovaný přístroj může být uspokojivou pomůckou. Nedostatečná údržba a péče může vést k nepředvídaným nehodám a úrazům.

Záruka

Záruka se vztahuje výhradně na nedostatky způsobené vadou materiálu nebo výrobní vadou. Pří reklamací v záruční době je třeba přiložit originální doklad o koupi s datem prodeje.

Do záruky nespadá neodborné použití jako např. přetížení přístroje, použití násilí, poškození cizím zásahem nebo cizími předměty. Nedodržení návodu k použití a montáži a normální opotřebení rovněž nespadá do záruky.

Servis

Máte technické otázky? Reklamaci? Potřebujete náhradní díly nebo návod k obsluze? Na naší do-movské stránce www.guede.com Vám v oddílu Servis pomůžeme rychle a nebyrokraticky. Prosím pomožte nám pomoci Vám. Aby bylo možné Váš přístroj v případě reklamace identifikovat, potřebujeme sériové číslo, objednací číslo a rok výroby. Všechny tyto údaje najdete na typovém štítku. Abyste měli tyto údaje vždy po ruce, zapište si je prosím dole.

Sériové číslo:

Objednací číslo:

Rok výroby:

Plán prohlídek a údržby

Pravidelné údržbové období Před		po 1 měsící Po 3		po 6měsících	po 12měsících	po 24měsících
		každýmuvedenímdo pro-vozu	5Provozníhodiny	25 Provozní hodiny	50 Provozní hodiny	100 Provo-zní hodiny
Motorový olej(10W-40)	Kontrola	√
	Výměna		√		√
Vzduchový filtr	Kontrola	√
	Výměna				√
Zapalovací svíčka	KontrolaVyčistěte					√
	Výměna

Odpovídající údržbu provedte v uvedeném měsíci nebo po uplynutí předepsaných provozních hodin - podle toho, co nastane dřív.

Vyhledávání poruch

Porucha	Příčina	Opatření
Motor nestartuje	Nebyla stisknuta páčka Start-Stop Stiskněte páčku Start-Stop
	Primer čerpadlo není ovládán Čerpadlo Primer stiskněte
	Nedostatek paliva Doplňte palivo
	Příliš dlouhá bovdenová lanka Bovdenová lanka seřidťe pomocí převlečné matice.
	nesprávné palivo, skladování bez vypuštění benzínové nádrže, nespráv-ný druh benzínu	Palivovou nádrž a karburátor vypustťe.Nalijte čerstvý benzín.
	Znečištěná zapalovací svíčka, (zbytky uhlíků na elektrodách), příliš velká vzdá-lenost elektrod	Svíčku vyčistěte, zkontrolujte tepelnou hodnotu svíčky, svíčku přip. vyměňte, na-stavte 0,6-0,8 mm
	Zapalovací svíčka je vlhká od benzínu (přesycený motor).	Zapalovací svíčku vysušte a opět nasadťe.
Tráva se nesbírá Ucpaný kanál		Vyčistěte vyhazovací kanál
		Vysypte sběrný koš
		sečte za suchého počasí

Technické Údaje

Benzínovej kosačky ECO WHEELER 415

Obj. č. 95380

Obsah 99 cm

Max. výkon,

OHV 4-taktný motor, 3600 min ^-1 .....2 kW (2,7 PS)

Čtáčky naprázdno 2850 min

Záber 416 mm

Obljem zberného koša ....50 l

Palivo ....Bezolovnatý benzín/E10

notnosť 26 kg

Rozmer 1510 x 500 x 1000 mm

Čerpadlo použite až po pozornom prečítaní a porozumení návodu k obsluhe. Oboznámte sa s

Obsluha je zodpovedná za nehody či nebezpečenstvo voči tretím osobám.

Použitie Podl'a Predpisov

Prečítajte si návod na obsluhu

Používajte ochranu sluchu! Noste ochranné okuliare!

Pozor – horúci povrch! Nebezpečenstvo popálenia!

Výstraha pred odmrštenými predmetmi

Noste bezpečnostnú obuv s ochranou proti prerezaniu, drsnou podrážkou a ocelovou špičkou!

Stroj nespúšťajte, ak stojíte pred vyhadzovacím otvorom.

Vymeňte chybné tlmiče hluku.

Nemeňte regulované nastavenie motora a motor nepretáčajte.

Údrzba

Stroj, predovšetkým potom nádrž a motor, udržujte vždy v čistote. Vyhadzovací otvor a kryt pravidelne čistite.

Opravy prenechat'len kvalifi kovanému odbornému personálu.

Plán prehliadok a údržby

Prohlášení o shodě EU

Tímto prohlašujeme my, že koncepce a konstrukce uvedených přístrojů v provedeních, která uvádíme do oběhu, odpovídá příslušným základním požadavkům směrnic EU na bezpečnost a hygienu. V případě změny přístroje, která s námi nebyla konzultována, ztrácí toho prohlášení svou platnost.
