MANUALE UTENTE SDH 20-050 NC SAUNIER DUVAL

Manuale di Istruzione

CONSOLE

SDH 20-025 NC

SDH 20-035 NC

SDH 20-050 NC

2008

ITA

1- INDICE

1- Indice 2
2- Avvertenze .... 3
3- Limiti d'esercizio .... 4
4- Consigli 5
4.1-Per un uso corretto....5
5- Caratteristiche 5
6- Telecomando 6
7- Manutenzione 8
7.1- Pulizia dei filtri dell'aria 8
7.2- Pulizia dell'unità interna....8
7.3- Pulizia dell'unità esterna 8
7.4- Istruzioni generali di manutenzione 8
8- Risoluzione dei problemi 9
9- Note ...... 11

Per un utilizzo corretto del climatizzatore, leggere attentamente le seguenti informazioni. Di seguito sono riportate una serie di avvertenze di sicurezza e di consigli utili:

Queste unità devono essere installate ed utilizzate in conformità con le Regolamentazioni e le Norme per la climatizzazione, apparecchiature elettriche e meccaniche vigenti in relazione alla posizione di tali installazioni.

Come parte della sua politica di continuo miglioramento dei prodotti, Saunier Duval si riserva il diritto di modificare queste specifiche tecniche senza preavviso.

Saunier Duval non è in grado di prevedere tutte le possibili circostanze che possono presentare dei potenziali rischi.

Queste unità sono state progettate e fabbricate per scopi di climatizzazione dell'ambiente per mezzo di condizionatori d'aria; quindi l'uso per altri scopi domestici o industriali sarà di esclusiva responsabilità delle persone che le progettano, installano o utilizzano a tal fine.

Prima di manipolare, installare, avviare, utilizzare o manutenere l'unità, le persone preposte a compiere queste azioni devono essere ben consapevoli di tutte le istruzioni e i consigli riportati in questo manuale di installazione.

Nell'eventualità che sia ravvisata qualche irregolarità (come odore di fumo), scollegare l'unità dalla corrente immediatamente e contattare il fornitore per seguire la corretta procedura di manutenzione. Se si continua ad utilizzare il climatizzatore in queste condizioni irregolari, l'unità può danneggiarsi, provocando corto circuiti o incendi.

Non inserire le dita o altri oggetti negli sfiati di ingresso e di uscita o nelle alette deflettrici dell'unità mentre è in funzione perché l'alta velocità della ventola potrebbe causare ferimenti.

Chiamare un tecnico specializzato in modo da prendere le necessarie misure per evitare la fuga di gas refrigerante. La fuga di refrigerante di una certa densità può causare spostamento di ossigeno. Se il climatizzatore viene installato in un locale piccolo, assicurarsi di prendere le necessarie misure per evitare sintomi di insufficienza d'ossigeno in caso di fuga di gas refrigerante.

Se il climatizzatore viene rimosso e in seguito riinstallato, è necessario verificarne nuovamente la corretta installazione; la mancata osservanza di questa precauzione può provocare la fuoriuscita di acqua, la fuga di refrigerante, il corto circuito o addirittura un incendio.

Non smontare l'uscita dell'unità esterna. L'esposizione della ventola può risultare molto pericolosa.

Controllare regolarmente che la base dell'unità non sia danneggiata. Se la base danneggiata non viene riparata, potrebbe cadere e causare incidenti.

Non collocare oggetti sull'unità esterna.

Non avviare l'unità con le mani bagnate o umide perché ciò potrebbe generare il rischio di scosse elettriche.

Utilizzare i fusibili corretti per ciascun modello. Non utilizzare fili o altro materiale per sostituire il fusibile poiché potrebbe causare danni o incendi.

Non mettere fiamme libere in prossimità del flusso d'aria dell'unità. Non utilizzare spray o altri gas infiammabili vicino all'unità poiché esiste il rischio di incendio.

Non installare il climatizzatore vicino ad una fonte di calore, a materiali infiammabili o corrosivi o agli sfiati d'aria di edifici vicini.

Scollegare l'unità dalla corrente prima di pulire, in modo da evitare corto circuiti e possibili ferimenti.

Non pulire l'unità con acqua

Collegare il cavo di terra alla linea corretta (non alla tubazione del refrigerante, alla tubazione dell'acqua, alla linea del parafulmine o alla linea del telefono). Una messa a terra non corretta può causare rischi di scosse elettriche.

Collegare correttamente il tubo della condensa per assicurare uno scarico efficace. Un collegamento non corretto del tubo può causare la fuoriuscita di acqua.

Installare dei differenziali per evitare possibili corto circuiti.

Non lasciare in funzione il climatizzatore durante l'impiego di insetticidi e pesticidi. Prodotti chimici tossici possono penetrare nell'unità e nuocere alla salute delle persone che soffrono di allergie alle sostanze chimiche.

2- AVVERTENZE

Evitare l'esposizione prolungata all'aria fredda o a temperature estreme nella stanza. Questo potrebbe nuocere alla salute.

Non esporre animali o piante direttamente al flusso d'aria dell'unità perché potrebbe risultare nocivo.

Il responsabile incaricato della ricezione dell'unità deve effettuare un controllo visivo per verificare se l'unità ha subito dei danni durante il trasporto.

L'installazione del refrigerante deve essere eseguita utilizzando condotti specificamente progettati per il raffreddamento. (AVVERTENZA! Non utilizzare mai tubi per impianti idraulici).

Per garantire che i prodotti conservino i parametri ottimali, Saunier Duval consiglia che le verifiche di manutenzione periodiche siano effettuate da personale qualificato. Questo servizio può essere reso dall'Ufficio Assistenza Clienti di Saunier Duval, che proporrà un contratto studiato su misura per le varie esigenze.

L'impianto contiene refrigerante R-410A. Non immettere il refrigerante R-410A nell'atmosfera: R-410A, è un gas fluorurato con effetto serra, classificato nel Protocollo di Kioto con un potenziale di riscaldamento globale (GWP) = 1975

Prima dello smantellamento finale dell'apparecchio, il refrigerante contenuto in questo impianto deve essere adeguatamente raccolto per procedere al riciclaggio, riutilizzo o smaltimento.

Il personale incaricato delle operazioni di manutenzione relative alla manipolazione del fluido refrigerante, deve avere la necessaria certificazione emessa dall'ente locale preposto.

Il prodotto è contrassegnato da questo simbolo.

Ciò significa che al termine della sua vita utile non potrà essere smaltito come rifiuto urbano bensì, in conformità al DLGS 151/2005 sul recupero dei RAEE, nel rispetto dell'ambiente, dovrà essere smaltito come rifiuto elettrico presso la piazzola ecologica comunale e/o secondo le disposizioni del Comune di residenza e del relativo pubblico servizio di igiene urbana, oppure, nel caso in cui il prodotto venisse sostituito da uno nuovo per lo stesso uso, potrà essere consegnato al rivenditore presso il quale si effettua l'acquisto del nuovo dispositivo.

Nel caso in cui il rifiuto elettrico non venga smaltito in ottemperanza a quanto prescritto dalla Legge Italiana si contravverrà a quanto prescritto nell'articolo 14 del DLGS 22/1997 e si incorrerà quindi nelle sanzioni previste nell'articolo 50 del medesimo Decreto Legge.

3- LIMITI D'ESERCIZIO

Questo climatizzatore è stato progettato per le seguenti temperature. Deve essere utilizzato entro questi parametri.

(*) Campo di regolazione del telecomando da 17°C a30°C

4.1- PER UN USO CORRETTO

- Configurare la temperatura interna correttamente.

Né una temperatura troppo calda né una temperatura troppo fredda sono ideali per la salute. Scegliere la temperatura che si ritiene più confortevole.

Non rimanere troppo esposti al flusso d'aria diretto per periodi di tempo prolungati.

Tenere ben chiuse tutte le porte e le finestre.

Questo permetterà di risparmiare energia elettrica e migliorerà le prestazioni.

La ventilazione deve conformarsi alle norme in vigore.

Per garantire ciò, utilizzare un sistema di ventilazione specifico.

Condizioni dell'unità interna

Stagione	Temperatura di funzionamento ^	Velocità media dell'aria m/s	Umidità relativa %
Estate	da 23 a 25	da 0.18 a 0.24	da 40 a 60
Inverno	da 20 a 23	da 0.15 a 0.20	da 40 a 60

Regolare il flusso dell'aria correttamente.

Impostare il flusso dell'aria verso l'alto nella modalità di raffreddamento e verso il basso nella modalità di riscaldamento per ottenere una temperatura ambiente regolare.

- Pulire i filtri dell'aria regolarmente.

I filtri sporchi riducono l'efficacia del climatizzatore, provocano rumori fastidiosi e fanno consumare energia elettrica.

Non bloccare o coprire gli sfiati d'aria.

5- CARATTERISTICHE

Saunier Duval vi ringrazia per aver scelto questo apparecchio. Questo prodotto è dotato, tra le altre, delle seguenti caratteristiche:

Emissione di rumore lieve da parte di entrambe le unità interna ed esterna.
Facile accesso ai componenti interni ed elettronici.
Telecomando programmabile con schermo digitale.
Controllo modulare della condensazione e dell'evaporazione della ventola nell'unità esterna.
- Compressore a scorrimento.
Prese d'aria di ingresso e uscita orientabili di 90°.
- Prese d'aria di ingresso nelle unità esterne.
Quadro di controllo smontabile nelle unità esterne.

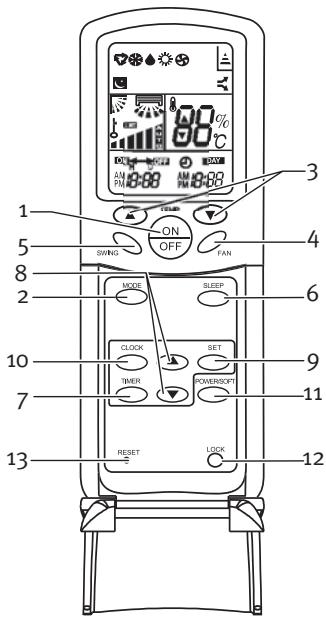

80°C ON OFF SWING FAN MODE SLEEP CLOCK SET TIMER POWER/SOFT RESET LOCK 13 12 11 9 6 4 3

Quando le batterie vengono ▼ tolte dal telecomando, vanno depositate in appositi contenitori per lo smaltimento.

1 Pulsante ON/OFF(per accensione e spegnimento)	Questo pulsante serve ad accendere o spegnere l'unità
2 Pulsante MODE(MODALITÀ)	Selezionare la modalità operativa a seconda della frequenza:AUTO - COOL - DRY - HEAT - FAN
3 Pulsanti ▲ o ▼	Premendo ▲ si aumenta la temperatura e si regola anche l'ora.Premendo ▼ si diminuisce la temperatura e si regola anche l'ora.
4 Pulsante FAN(VENTOLA)	L'unità funziona alla velocità selezionata. Premere questa sequenza:AUTO - LOW - MED - HIGH(Nelle modalità AUTO e DRY, la velocità è automatica)
5 Pulsante SWING	Il flusso d'aria oscilla dall'alto in basso automaticamente. Premendo nuovamente il pulsante Fan,l'oscillazione si interrompe.
6 Pulsante SLEEP	Attiva o disattiva la funzione SLEEP.(Risparmio energia) regola la temperatura alla temperatura corporea durante il sonno. Premere nuovamente questo pulsante per annullare la funzione. La funzione viene annullata anche quando viene premuto un altro pulsante durante il funzionamento.(Questa funzione non è disponibile in modalità FAN)
7 Pulsante TIMER ON/OFF8 Pulsanti ▲ o ▼	Avvia la sequenza di accensione/spegnimento automatico controllata dal timer .Premere TIMER e utilizzare i pulsanti e ▲ per ▼ impostare l'ora di accensione e spegnimento del timer. Ad ogni pressione, l'ora aumenta e diminuisce di 10 minuti. Controllare che l'orologio del telecomando sia impostato correttamente.Premere il pulsante CANCEL per disabilitare la funzione.
9 Pulsante SET	Conferma la programmazione.
10 Pulsante CLOCK	Aumenta o diminuisce i parametri dell'ora.Premendo ▲ e▼ si aumentano o si diminuiscono le ore.
11 Pulsante POWER/SOFT	Aumenta la velocità del climatizzatore, consentendo un rapido riscaldamento -raffreddamento.
12 Pulsante LOCK	Blocca i pulsanti e il display LCD.
13 Pulsante RESET	Ripristina il telecomando e annulla le programmazioni.

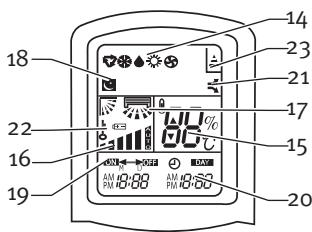

DISPLAY

14 Spia MODALITA'	Visualizza la modalità in cui l'unità sta operando.(AUTO, COOL, DRY, HEAT, FAN)
15 Indicatore TEMP	Visualizza l'impostazione della temperatura. Da 17°C a 30°C)
16 Spia FAN SPEED	Visualizza la velocità alla quale l'unità è impostata.
17 Spia SWING	Visualizza la direzione dell'aria alla quale l'unità è impostata.
18 Spia SLEEP	La funzione visualizzata sullo schermo è attiva. Non disponibile in modalità DRY o FAN.
19 Spia TIMER ON/OFF	La funzione visualizzata sullo schermo è attiva.
20 Spia CLOCK	La funzione visualizzata sullo schermo è attiva.
21 Spia POWER/SOFT	La funzione visualizzata sullo schermo è attiva.
22 Spia LOCK	La funzione visualizzata sullo schermo è attiva.
23 Spia TRANSMISSION	Indica che il segnale del telecomando viene trasmesso all'unità

7- MANUTENZIONE

Prima di procedere alla pulizia dell'unità, assicurarsi che l'intera unità e l'interruttore magnetotermico siano stati scollegati.

7.1- PULIZIA DEI FILTRI DELL'ARIA

Il filtro dell'aria elimina la polvere proveniente dalla stanza e assorbita dall'unità interna. Se il filtro è ostruito, la funzionalità del climatizzatore verrà ridotta, la batteria dell'unità interna potrebbe bloccarsi e il compressore potrebbe danneggiarsi. Si consiglia di pulire il filtro dell'aria regolarmente per evitare che ciò si verifichi.
Rimuovere i filtri dell'aria e utilizzare un aspirapolvere per eliminare polvere o sporcizia presenti nei filtri, oppure pulirli con acqua fredda.
Dopo aver pulito, assicurarsi che i filtri siano completamente asciutti prima di ricollocarli nell'unità.
Non montare sistemi di filtrazione, ecc. ai filtri o al reflusso d'aria interno poiché si potrebbe danneggiare o sporcare la batteria dell'evaporatore. Se necessario, installare tutti questi sistemi al punto di uscita dell'unità e assicurarsi che funzionino solo quando la ventola è azionata

7.2- PULIZIA DELL'UNITÀ INTERNA

Strofinare la parte esterna dell'unità con un panno asciutto. Rimuovere regolarmente la polvere dalla superficie degli sfiati. Non utilizzare l'acqua per pulire le parti elettriche. Non usare benzina, solventi o lucidanti per pulire.

7.3- PULIZIA DELL'UNITÀ ESTERNA

Strofinare la parte esterna dell'unità con un panno asciutto. Rimuovere regolarmente la polvere dalla superficie degli sfiati. Non utilizzare l'acqua per pulire le parti elettriche. Controllare e pulire la batteria del condensatore regolarmente con una spazzola morbida se l'unità è installata in un ambiente polveroso (Ricordarsi di farlo sempre con l'unità SPENTA).

7.4- ISTRUZIONI GENERALI DI MANUTENZIONE

Se si prevede di non utilizzare l'unità per qualche giorno: Mettere la ventola in funzione per tre o quattro ore in modo da asciugare la parte interna dell'unità; arrestare l'unità e scollegare l'interruttore; pulire i filtri dell'aria; e togliere le batterie dal telecomando.
Prima di accendere l'unità, controllare che: i filtri dell'aria siano installati, che gli sfiati di entrata e di uscita non siano bloccati, che il telecomando sia dotato di batterie e che l'interruttore differenziale sia collegato.
Controllare saltuariamente la base dell'unità esterna. Se la base è danneggiata o deteriorata, l'apparecchio
potrebbe cadere e causare danni fisici o materiali.
Si consiglia di contattare un tecnico esperto di climatizzatori o l'Assistenza Tecnica Saunier Duval per
richiedere un preventivo per un servizio di manutenzione. Questo aiuterà a prolungare la durata operativa del climatizzatore e a migliorare le sue prestazioni.

8- RISOLUZIONE DEI PROBLEMI

Vengono riportati di seguito una serie di problemi e le loro possibili cause. Se le soluzioni riportate non dovessero risolvere il problema, contattare il proprio tecnico specializzato di fiducia o chiamare il più vicino Centro di assistenza tecnica Saunier Duval.

SINTOMI	POSSIBILI CAUSE	POSSIBILI SOLUZIONI
L'apparecchio non funziona proprio (La ventola non parte)	Interrompere la corrente.Interrompere dall'interruttore o dal fusibile.Pressione della linea molto debole.Il selettore è posizionato su “o” (off).Il termostato è impostato troppo alto (raffreddamento) o troppo basso (riscaldamento).Il fusibile può essere scoppiato.Le batterie del telecomando possono essere scariche.Il tempo di operatività non corrisponde alle impostazioni del timer.	Riattivare la corrente.Consultare il servizio post-venditaConsultare un elettricistaImpostare il selettore su “l” (on)Abbassare o diminuire la temperatura.Sostituire il fusibile.Sostituire le batterie.Attendere o cancellare le impostazioni del timer.
Raffreddamento o riscaldamento non sufficiente	Il filtro dell'aria è sporco od ostruito.Vi è una fonte di calore nelle vicinanze o troppa gente nella stanza.Vi sono porte e finestre aperte.Vi è un ostacolo di fronte agli sfiati dell'aria.Il termostato è impostato troppo alto (raffreddamento) o troppo basso (riscaldamento).Il generatore di acqua fredda o calda nell'unità non funziona correttamente o non funziona affatto.Gli sfiati dell'aria sull'unità interna sono ostruiti.La temperatura potrebbe non aver raggiunto ancora il livello specificato.	Pulire il filtro dell'aria.Se possibile, rimuovere la fonte di calore.Chiuderle per impedire all'aria di entrare da fuori.Rimuovere l'ostacolo per permettere all'aria di circolare correttamente.Abbassare o diminuire la temperatura.Controllare la funzionalità del generatore (consultare il servizio post-vendita).Rimuovere gli oggetti che causano l'ostruzione.Attendere qualche istante.
Raffreddamento o riscaldamento eccessivo o inesistente (per unità che operano in modalità di raffreddamento))	La modalità operativa (Caldo o Freddo) del termostato non è impostata).Il generatore di acqua fredda o calda nell'unità non funziona correttamente.	Controllare la modalità operativa selezionata.Controllare la funzionalità del generatore (consultare il servizio post-vendita).

8- RISOLUZIONE DEI PROBLEMI

SINTOMI	POSSIBILI CAUSE	POSSIBILI SOLUZIONI
Raffreddamento o riscaldamento eccessivo o inesistente (per unità che operano in modalità di raffreddamento))	Gli sfiati di ingresso e di uscita dell'aria sull'unità interna od esterna sono ostruiti.Il compressore da tre minuti viene attivato per protezione.Quando è in funzione la modalità DRY non c'è flusso d'aria.Quando è in funzione la modalità HEAT non c'è flusso d'aria.	Rimuovere gli oggetti che causano l'osstruzione.Attendere qualche istante e ritornerà a funzionare correttamente.A volte, quando ci si trova in modalità DRY, il flusso dell'aria si interrompe per evitare un raffreddamento eccessivo.In modalità HEAT l'aria non scorre finché non è abbastanza calda, in modo da evitare un getto di aria fredda. Per la stessa ragione, il flusso d'aria non può essere variabile.
