MANUALE UTENTE PS 706.3 CCD OLYMPIA

Distruggidocumenti automatico

Manuale d'uso

[ITALIANO]

11.2010

1 Disposizioni di sicurezza importanti

Prima dell'impiego del dispositivo, leggere con attenzione le presenti istruzioni in modo da poter successivamente usufruire di tutte le funzioni del distruggidocumenti.

• Tenere il dispositivo lontano dai bambini e da animali domestici! Il dispositivo va utilizzato esclusivamente da persone adulte.
• Il dispositivo può essere utilizzato solo da una persona per volta.
• Proteggere il dispositivo dai raggi solari diretti, da calore estremo e dall'umidità!
• Non eseguire durante l'esercizio dell'apparecchio interventi di altro tipo, come ad es. nel caso di pulizia.
• Affidare eventuali riparazioni solo a personale tecnico qualificato.

1.1 Simboli di sicurezza

	Attenzione!Avvertenza!
	Non introdurre le mani nelle fessure di inserimento!		L'utilizzo del dispositivo non è consentito a bambini!
	Tenere lontano dalle fessure di inserimento capelli lunghi sciolti, cravatte, sciarpe, gioielli e indumenti penzolanti!		Non introdurre graffette nelle fessure di inserimento!
			Evitare di esporre il distruggidocumenti a nebbia propagata da bombolette spray e gas.

Attenzione: L'inosservanza di questi simboli di sicurezza può essere causa di gravi lesioni fisiche! In caso di introduzione accidentale di un oggetto (manica, cravatta ecc.) nelle fessure di inserimento, scollegare immediatamente la spina dalla presa di corrente!

Indicazione di sicurezza: La presa deve trovarsi in prossimità del dispositivo ed essere facilmente accessibile. In caso d'emergenza è così possibile scollegare rapidamente il dispositivo dalla rete.

1.2 Direttive per la sicurezza elettrica

- Estrarre la spina di alimentazione dalla presa di corrente

• prima di svuotare il recipiente di raccolta
• in previsione di un periodo prolungato di inutilizzo
• prima di sottoporre il dispositivo a pulizia
• prima di cambiare posto al dispositivo

- Non mettere più in funzione l'apparecchio in caso di danni al cavo di rete, alla spina di alimentazione o all'apparecchio stesso (pericolo di lesioni)!

- Non compiere modifiche al cavo di rete visto che risulta progettato per la tensione di rete indicata.

- Evitare un eccesso di carico rispetto alla potenza della presa elettrica consigliata o di un cavo di prolunga eventualmente allacciato!

Attenzione: È vietato aprire la copertura del gruppo di taglio a scopo di riparazione. Pericolo di vita! In caso di inosservanza cessa il diritto di garanzia.

2 Impiego conforme agli usi previsti

• Il distruggidocumenti PS 706.3 CCD è destinato unicamente alla frantumazione di carta introdotta nelle apposite fessure di inserimento! Il materiale da frantumare deve essere asciutto e conforme ai requisiti indicati nel capitolo „Specifiche tecniche“! La frantumazione di altri materiali può essere causa di lesioni (ad es. dovute alla scheggiatura di materiali rigidi ecc.) o danni al dispositivo (ad es. distruzione del gruppo di taglio).
• Rimuovere tutte le graffette prima di introdurre la carta nel dispositivo!
• Non distruggere moduli continui con il dispositivo!
• L'apparecchio va usato esclusivamente in ambienti chiusi e asciutti.

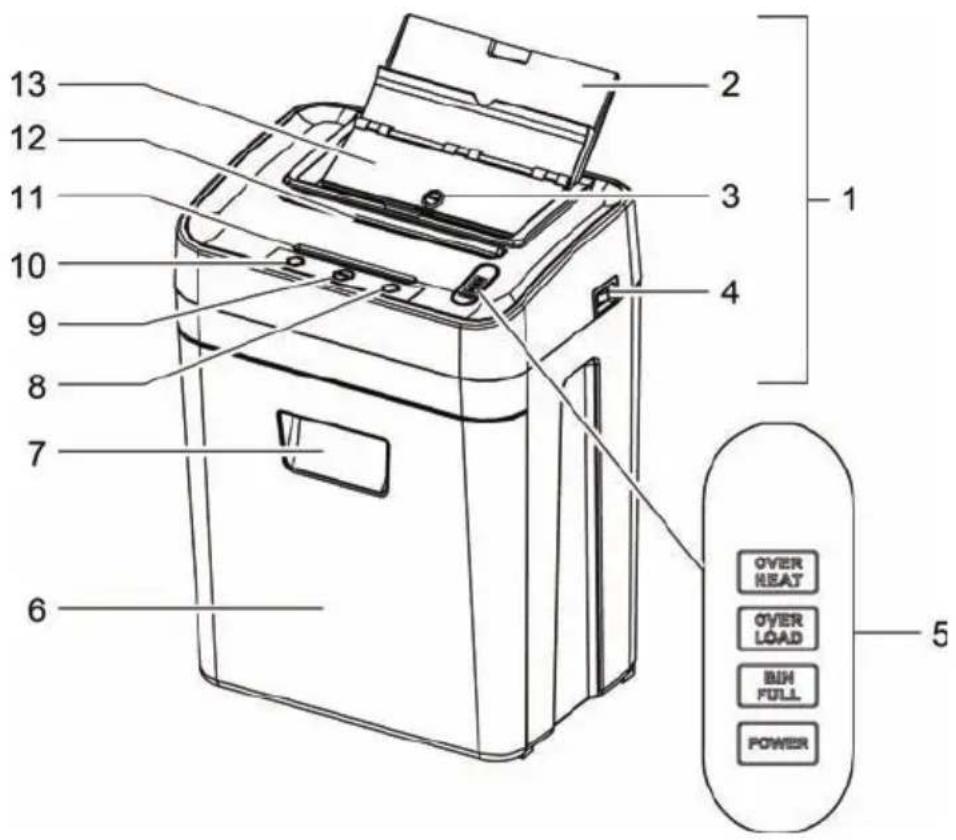

3 Elementi di comando

13 12 11 10 9 8 7 6 2 3 4 1 OVER HEAT OVER LOAD BIN FULL POWER 5

1 Copertura del gruppo di taglio
2 Caricatore carta automatico
3 Vite di arresto
4 Interruttore ON/OFF
5 Indicatori
6 Recipiente di raccolta
7 Finestra del recipiente di raccolta

8 Tasto marcia in avanti (FWD)
9 Tasto di modalità automatica (AUTO)
10 Tasto marcia indietro (REV)
11 Inserimento CD
12 Caricatore carta manuale
13 Copertura di protezione

4 Messa in funzione

1. Liberare il dispositivo cautamente dall'imballaggio.

Attenzione: Sul lato inferiore della copertura del gruppo di taglio si trovano angoli appuntiti. Pericolo di lesioni!

1. Ubicare il dispositivo su una superficie piana.
2. Posizionare il dispositivo nelle vicinanze di una presa di corrente. Ad ogni modo evitare di ubicare il dispositivo in prossimità di una sorgente di calore o in prossimità di acqua.
3. Bloccare la copertura di protezione del caricatore carta automatico girando la vite di arresto con una monetina in posizione LOCK.
4. Introdurre il recipiente di raccolta.

Nota: Il distruggidocumenti funziona solo con recipiente di raccolta originale correttamente in posizione.

1. Passare con l'interruttore di inserimento/disinserimento in posizione OFF.

2. Introdurre il cavo di rete nella presa di corrente.

Nota: Evitare la posa del cavo di alimentazione nei punti di passaggio in modo da evitare che persone o animali lo possano calpestare o che vi vengano poggiati sopra altri oggetti. Osservare le indicazioni sull'alimentazione elettrica riportate sul retro del dispositivo applicando le dovute precauzioni.

Indicazione di sicurezza: Per motivi di sicurezza è necessario assicurare che presa di corrente e porta di alimentazione del dispositivo si trovino nelle vicinanze del dispositivo e che siano liberamente accessibili in modo da poter scollegare rapidamente, in caso d'emergenza, l'alimentazione elettrica!

5 Funzionamento

Nota: Non è consentito superare la capacità descritta nel capitolo „Specifiche tecniche“ visto altrimenti il pericolo che la carta si inceppi! Si prega inoltre di tenere presente che lo spessore della carta aumenta in presenza di pieghe, circostanza che riduce la capacità di distruzione fogli. Ridurre la quantità di carta anche se si desidera distruggere carta grezza.

5.1 Inserimento dell'apparecchio

1. Passare con l'interruttore di inserimento/disinserimento in posizione ON. L'indicatore POWER si illumina in verde.
2. Premere il tasto AUTO. L'apparecchio è pronto all'esercizio.

5.2 Modalità automatica (AUTO)

In modalità AUTO il gruppo di taglio avvia automaticamente la frantumazione, non appena viene introdotta carta nella fessura di inserimento:

• L'apparecchio marcia in avanti e trascina il materiale.
- Una volta conclusa la frantumazione, l'apparecchio si spegne automaticamente.

Attivare la funzione AUTO premendo il tasto della modalità automatica (tasto AUTO).

Nota: In modalità AUTO è possibile frantumare carta, CD e carte di credito sia tramite caricatore carta manuale o automatico sia tramite caricatore per CD. Ai fini della frantumazione è però possibile utilizzare solo una fessura di inserimento per volta. Non appena si utilizza più di una fessura di inserimento, l'apparecchio si ferma. Osservare le quantità consentite di materiale frantumabile.

5.3 Alimentazione attraverso il caricatore carta manuale

Nota: Max. 6 fogli in formato DIN A4 con un peso max. 75 g/m ^2 .

1. L'apparecchio è inserito e si trova in modalità AUTO.
2. Introdurre la carta attraverso il caricatore carta manuale.

5.4 Alimentazione attraverso il caricatore carta automatico

Nota: Max. 75 fogli in formato DIN A4 con un peso max. 75 g/m ^2 .

1. Aprire il caricatore carta automatico. Non appena si avverte un clic significa che il caricatore carta automatico è nella posizione corretta.
2. L'apparecchio è inserito e si trova in modalità AUTO.
3. Inserire la carta nel caricatore carta automatico.

5.5 Inserimento di CD o carte di credito

Nota: Per ogni procedura di frantumazione massimo 1 CD o 1 carta di credito.

1. L'apparecchio è inserito e si trova in modalità AUTO.
2. Inserire il CD o la carta di credito nel caricatore per CD.

5.6 Disinserimento dell'apparecchio

Passare con l'interruttore di inserimento/disinserimento in posizione OFF.

6 Indicatori

Visualizzazione	Causa Rimedio
	Motore surriscaldato	Lasciare raffreddare il motore. Osservare il ciclo di esercizio indicato nel capitolo „Specifiche tecniche“.
	Materiale inceppato	Eliminare l'intasamento. Osservare la quantità di materiale da frantumare consigliata indicata nel capitolo „Specifiche tecniche“.
	Recipiente di raccolta pieno	Il recipiente di raccolta è pieno e va svuotato.
	Apparecchio inserito (ON)

7 Protezione motore

Il motore si spegne automaticamente in caso di surriscaldamento. Scollegare la spina di alimentazione dalla presa elettrica e lasciare raffreddare il motore fino a quando non avrà di nuovo raggiunto la temperatura ambiente. Ricollegare la spina di alimentazione alla presa e proseguire l'esercizio.

Nota: Osservare il ciclo di esercizio indicato nel capitolo „Specifiche tecniche“.

8 Eliminazione di materiale inceppato

In caso di inserimento di troppo materiale nel gruppo di taglio (carta, CD, carta di credito), il materiale si inceppa. In caso di intasamento l'apparecchio si spegne.

Procedere come segue:

• Rimuovere il materiale azionando la retromarcia.
• Rimuovere il materiale residuo dalle fessure di inserimento tramite marcia in avanti.
• Rimuovere manualmente eventuali residui di carta ancora presenti nel caricatore carta automatico.
• Inserire di nuovo l'apparecchio passando alla modalità AUTO.
• Ridurre la quantità di materiale da frantumare.

8.1 Retromarcia (tasto REV)

Premere il tasto REV facendo avanzare il gruppo di taglio in retromarcia e liberandolo così dal materiale.

Nota: In presenza di un intasamento nel caricatore carta automatico, verificare la presenza di residui di carta nel caricatore carta automatico e rimuoverli se occorre!

8.2 Marcia in avanti (tasto FWD)

Premere il tasto FWD per frantumare residui di materiale eventualmente presenti e rimuoverli quindi dal gruppo di taglio.

Nota: Il tasto FWD consente, una volta rimosso il materiale inceppato, il riavvio del gruppo di taglio anche senza precedente inserimento di materiale.

8.3 Rimozione di residui di carta dal caricatore carta automatico

1. Passare con l'interruttore di inserimento/disinserimento in posizione OFF ed estrarre la spina di alimentazione dalla presa di corrente.
2. Sbloccare il caricatore carta automatico girando la vite di arresto con una monetina in posizione OPEN.
3. Aprire la copertura di protezione del caricatore carta automatico.
4. Rimuovere con cautela i residui di carta incastrati dal gruppo di taglio con un apposito utensile.
5. Richiudere la copertura di protezione del caricatore carta automatico.
6. Bloccare la copertura di protezione del caricatore carta automatico girando la vite di arresto con una monetina in posizione LOCK.
7. Ricollegare quindi la spina di alimentazione alla presa di corrente e passare con l'interruttore di inserimento/disinserimento alla posizione ON.

Attenzione: I lavori di manutenzione vanno eseguiti solo con spina di alimentazione scollegata!

9.1 Svuotamento del recipiente di raccolta

Il recipiente di raccolta va svuotato al più tardi quando si accende la spia “Recipiente di raccolta pieno”.

1. Passare con l'interruttore di inserimento/disinserimento in posizione OFF.
2. Rimuovere il recipiente di raccolta dal dispositivo tirandolo in avanti.
3. Svuotarne adeguatamente il contenuto.
4. Riposizionare il recipiente di raccolta nell'apparecchio.

Nota: Si consiglia di evitare che il recipiente di raccolta si riempia fino a toccare il gruppo di taglio. In questo modo si evitano inceppamenti all'interno del gruppo di taglio causati dal materiale frantumato. Svuotare regolarmente il recipiente di raccolta.

9.2 Lubrificazione del gruppo di taglio

In modo da poter utilizzare a lungo il distruggidocumenti, si consiglia di ripulire regolarmente il gruppo di taglio da residui applicando sul gruppo di taglio una minima quantità di olio speciale per distruggidocumenti. L'olio speciale esente da FCKW può essere acquistato presso un rivenditore di fiducia o direttamente dal nostro centro di assistenza clienti di Hattingen. Tale precauzione allunga la durata utile del dispositivo.

- Ogni volta che si svuota il recipiente di raccolta, applicare l'olio speciale su un foglio di carta disegnando diverse linee orizzontali e introdurre il foglio così predisposto in modalità AUTO facendolo frantumare dal gruppo di taglio.

Attenzione: È vietato l'uso di bombolette di olio a base di FCKW!

9.3 Pulizia dell'apparecchio

1. Passare con l'interruttore di inserimento/disinserimento in posizione OFF ed estrarre la spina di alimentazione dalla presa di corrente.
2. Pulire l'apparecchio dall'esterno con un panno leggermente inumidito.

Nota: Non utilizzare detergenti aggressivi. Non utilizzare sostanze chimiche (ad es. benzina, alcol) per la pulizia dell'involucro.

10 Specifiche tecniche

	PS 706.3 CCD
Caricamento carta manuale: sì
Spessore di taglio max. 6 fogli DIN A4 (75 g/m ^2 )
Larghezza caricatore carta 220 mm
Caricamento carta automatico:	sì
Spessore di taglio max. 75 fogli DIN A4 (75 g/m ^2 )
Larghezza caricatore carta 220 mm
Caricatore manuale per CD e simili: sì
Spessore di taglio max. 1 pezzo
Metodo di taglio, larghezza di taglio Cross Cut (particelle), 3 x 9 mm
Ciclo di esercizio min. 5 minuti in esercizio continuo
Livello di rumorosità >60 dB(A)
Volume recipiente di raccolta 23 litri
Recipiente di raccolta con finestra sì
Funzioni	Autostart/AutostopRetromarciaMarcia in avanti (senza inserimento carta)
Indicatori	ON/OFFRecipiente di raccolta pienoProtezione da surriscaldamentoMateriale inceppato
Dimensioni (L x P x A) 265 x 370 x 492 mm
Peso	9,5 kg
Rulli	no
Alimentazione 220V / 50Hz / 1,2A
Potenza assorbita max. 280 W
Classe di protezione	4

11 In caso di problemi

Problema Diagnosi & Causa Rimedio
L'apparecchio non funziona	La spina di alimentazione è inserita correttamente nella presa di corrente?	Introdurre la spina di alimentazione correttamente nella presa di corrente.
	L'interruttore di inserimento/disinserimento è in posizione OFF?	Passare con l'interruttore di inserimento/disinserimento in posizione ON.
	Il dispositivo si trova in modalità AUTO?	Premere il tasto AUTO.
	L'apparecchio è stato assemblato correttamente?	Assicurarsi che il recipiente di raccolta è stato introdotto correttamente.
	Il motore non parte nonostante venga introdotta carta?	Spingere la carta nella rispettiva fessura in modo da sfiorare il sensore posizionato al centro.
L'apparecchio non funziona dopo un esercizio prolungato oppure si ferma durante il funzionamento	L'apparecchio si è trovato in funzione ininterrottamente per un periodo prolungato? La superficie dell'apparecchio è surriscaldata? Probabilmente è stata oltrepassata la durata massima prevista per il ciclo di esercizio.	Scollegare la spina di alimentazione dalla presa elettrica e lasciare raffreddare il motore fino a quando non avrà di nuovo raggiunto la temperatura ambiente. Per il ciclo di esercizio si veda il capitolo “Specifiche tecniche”.
Materiale inceppato	È stato introdotto più materiale di quanto consentito (si veda il capitolo “Specifiche tecniche”)? Il materiale non è stato introdotto nella fessura in modo diritto?	Rimuovere l'intasamento, si veda il capitolo “Eliminazione di materiale inceppato”.

Nota: In caso non risultasse possibile rimuovere l'anomalia autonomamente, contattare il proprio rivenditore o il servizio telefonico di assistenza Olympia.

12 Indicazioni sullo smaltimento

Questo simbolo (il bidone sbarrato) indica che l'utilizzatore finale è tenuto a smaltire il presente prodotto alla fine della rispettiva durata utile attraverso un sistema di recupero o di raccolta differenziata. Il simbolo vale solo per i paesi membri SEE*.

* SEE = Spazio economico europeo comprendente gli stati membri dell'UE oltre a Islanda, Liechtenstein e Norvegia.

13 Garanzia

Caro cliente,

ci congratuliamo con Lei per aver scelto questo apparecchio. In caso di difetti La preghiamo di ritornare l'apparecchio, completo di imballo originale e scontrino di acquisto, al punto vendita dove è stato effettuato l'acquisto.

Versione del 01.11.2010

OLYMPIA®

PS 706.3 CCD
