MANUALE UTENTE DH 24PM HITACHI

AVVERTIMENTI GENERALI DI SICUREZZA SUGLI UTENSILI ELETTRICI

AVVERTENZA

Leggere tutti gli avvertimenti di sicurezza e tutte le istruzioni.

La mancata osservanza degli avvertimenti e delle istruzioni potrebbe essere causa di scosse elettriche, incendi e/o gravi lesioni.

Salvare tutti gli avvertimenti e le istruzioni per riferimenti futuri.

Il termine "elettroutensili" riportato nelle avvertenze si riferisce agli elettroutensili azionati con alimentazione di rete (via cavi) o a batterie (senza cavi).

1) Sicurezza dell'area operativa

a) Mantenere l'area operativa pulita e ordinata.
Aree operative sporche o disordinate possono favorire gli infortuni.
b) Non utilizzare gli elettroutensili in atmosfere esplosive, ad es. in presenza di liquidi, gas o polveri infiammabili.
Gli elettroutensili generano delle scintille che potrebbero accendere la polvere o i fumi.
c) Tenere lontani bambini e astanti durante l'utilizzo degli elettroutensili.
Qualsiasi distrazione può essere causa di perdita di controllo.

2) Sicurezza elettrica

a) Le spine degli elettroutensili devono essere idonee alle prese disponibili.
Non modificare mai le prese.
Con gli elettroutensili a massa (messi a terra), non utilizzare alcun adattatore.
L'utilizzo di spine intatte e corrispondenti alle prese disponibili ridurrà il rischio di scosse elettriche.
b) Evitare qualsiasi contatto con le superfici a massa o a terra, quali tubi, radiatori, fornelli e frigoriferi. In caso di messa a terra o massa del corpo, sussiste un maggior rischio di scosse elettriche.
c) Non esporre gli elettroutensili alla pioggia o all'umidità. La penetrazione di acqua negli elettroutensi aumenterà il rischio di scosse elettriche.
d) Non tirare il cavo. Non utilizzarlo per il trasporto, o per tirare o scollegare l'elettroutensile. Tenere il cavo lontano da fonti di calore, oli, bordi appuntiti o parti in movimento.
Cavi danneggiati o attorcigliati possono aumentare il rischio di scosse elettriche.
e) Durante l'uso degli elettroutensili all'esterno, utilizzare una prolunga idonea per usi esterni. L'utilizzo di cavi per esterno riduce il rischio di scosse elettriche.
f) Se è impossibile evitare l'impiego di un utensile elettrico in un luogo umido, utilizzare l'alimentazione protetta da un dispositivo a corrente residua (RCD).
L'uso di un RCD riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Durante l'uso degli elettroutensili, state all'erta, verificate ciò che state eseguendo e adottate sempre il buon senso.

Non utilizzate gli elettroutensili qualora siate stanchi, sotto l'influenza di farmaci, alcol o cure mediche.

Anche un attimo di disattenzione durante l'uso degli elettroutensili potrebbe essere causa di gravi lesioni personali.

b) Indossate l'attrezzatura di protezione personale. Indossate sempre le protezioni oculari.

L'attrezzatura protettiva, quali maschera facciale, calzature antiscivolo, caschi o protezioni oculari ridurrà il rischio di lesioni personali.

c) Impedite le accensioni involontarie. Prima del collegamento a una sorgente di alimentazione e/o pacco batteria e prima di raccogliere o trasportare l'utensile, verificate che l'interruttore sia posizionato su OFF.

Il trasporto degli elettroutensili tenendo le dita sull'interruttore o l'attivazione elettrica degli utensile che hanno l'interruttore su ON, implica il rischio di incidenti.

d) Prima di attivare l'elettroutensile, rimuovete qualsiasi chiave di regolazione.

Lasciando la chiave in un componente in rotazione dell'elettroutensile, sussiste il rischio di lesioni personali.

e) Mantenersi in equilibrio. Mantenersi sempre su due piedi, in equilibrio stabile.

Ciò consente di controllare al meglio l'elettroutensile in caso di situazioni impreviste.

f) Vestirsi in modo adeguato. Non indossare abiti larghi o gioielli. Tenere i capelli, gli abiti e i guanti lontano dalle parti in movimento.

Abiti allentati, gioielli e capelli lunghi potrebbero impigliarsi nelle parti in movimento.

g) In caso di dispositivi provvisti di collegamento ad apparecchiature di rimozione e raccolta polveri, verificare che queste siano collegate e utilizzate in modo adeguato.

L'utilizzo della raccolta della polvere può ridurre i rischi connessi alle polveri.

4) Utilizzo e manutenzione degli elettroutensili

a) Non utilizzare elettroutensili non idonei. Utilizzare l'elettroutensile idoneo alla propria applicazione. Utilizzando l'elettroutensile corretto, si garantirà un'esecuzione migliore e più sicura del lavoro, alla velocità di progetto.

b) Non utilizzare l'elettroutensile qualora non sia possibile accenderlo/spegnerlo tramite l'interruttore.

É pericoloso utilizzare elettroutensili che non possano essere azionati dall'interruttore. Provvedere alla relativa riparazione.

c) Prima di effettuare qualsiasi regolazione, sostituire gli accessori o depositare gli elettroutensili, scollegare la spina dalla presa elettrica e/o il pacco batteria dall'utensile elettrico.

Queste misure di sicurezza preventive riducono il rischio di avvio involontario dell'elettroutensile.

d) Depositare gli elettroutensili non utilizzati lontano dalla portata dei bambini ed evitare che persone non esperte di elettroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l'elettroutensile.

È pericoloso consentire che utenti non esperti utilizzino gli elettroutensili.

e) Manutenzione degli elettroutensili. Verificare che non vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero influenzare negativamente il funzionamento dell'elettroutensile.

In caso di guasti, provvedere alla riparazione dell'elettroutensile prima di riutilizzarlo.

Molti incidenti sono causati da una scarsa manutenzione.

f) Mantenere gli strumenti di taglio affilati e puliti.

Gli strumenti di taglio in condizioni di manutenzione adeguata, con bordi affilati, sono meno soggetti al bloccaggio e sono più facilmente controllabili.

g) Utilizzare l'elettroutensile, gli accessori, le barrette, ecc. in conformità a quanto riportato nelle presenti istruzioni, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire.

L'uso dell'utensile elettrico per operazioni diverse da quelle previste potrebbe causare una situazione pericolosa.

5) Assistenza

a) Affiliate le riparazioni dell'elettroutensile a persone qualificate che utilizzino solamente parti di ricambio identiche.

Ciò garantirà il mantenimento della sicurezza dell'elettroutensile.

PRECAUZIONI

Tenere lontano dalla portata di bambini e invalidi.

Quando non utilizzati, gli strumenti dovranno essere depositi lontano dalla portata di bambini e invalidi.

PRECAUZIONI PER L'USO DEL MARTELLO ROTANTE

1. Indossare dispositivi di protezione per l'udito. L'esposizione al rumore può causare la perdita dell'udito.

2. Usare le impugnature ausiliarie fornite in dotazione con l'attrezzo.

La perdita di controllo può causare lesioni personali.

1. Subito dopo aver adoperato l'attrezzo o durante le operazioni non toccare mai la punta. Questa diventa molto calda durante il funzionamento e poterebbe causare ustioni.

2. Prima di iniziare a penetrare, frantumare o perforare un muro, pavimento o soffitto, accertarsi con sicurezza che oggetti come cavi e condotte non siano murati in essi.

3. Impugnare sempre saldamente il corpo e l'impugnatura dell'utensile, per evitare che la forza di controreazione produca un lavoro impreciso e persino pericoloso.

4. Indossare una maschera di protezione per la polvere Non inalare le polveri dannose generate durante l'operazione di trapanatura o di cesellatura. La polvere può mettere a rischio la vostra salute e quella di coloro che vi stanno attorno.

CARATTERISTICHE

Voltaggio (per zona)* (110V, 115V, 120V, 127V, 220V, 230V, 240V)
Potenza assorbita	800W*
Velocità senza carico 0 – 1150	min^-1
Frequenza d’impatto a pieno carico 0 – 4600 min	-1
Capacità: cemento 3,4 – 24 mmacciaio 13 mmlegno 32 mm
Peso(escluso il cavo e l’impugnatura laterale)	2,6 kg

* Accertatevi di aver controllato bene la piastrina perché essa varia da zona a zona.

ACCESSORI STANDARD

(1) Custodia di plastica .... 1
(2) Impugnatura laterale 1
(3) Calibro profondità .... 1
(4) Supporto portapunte .... 1

Gli accessori standard possono essere modificati senza preavviso.

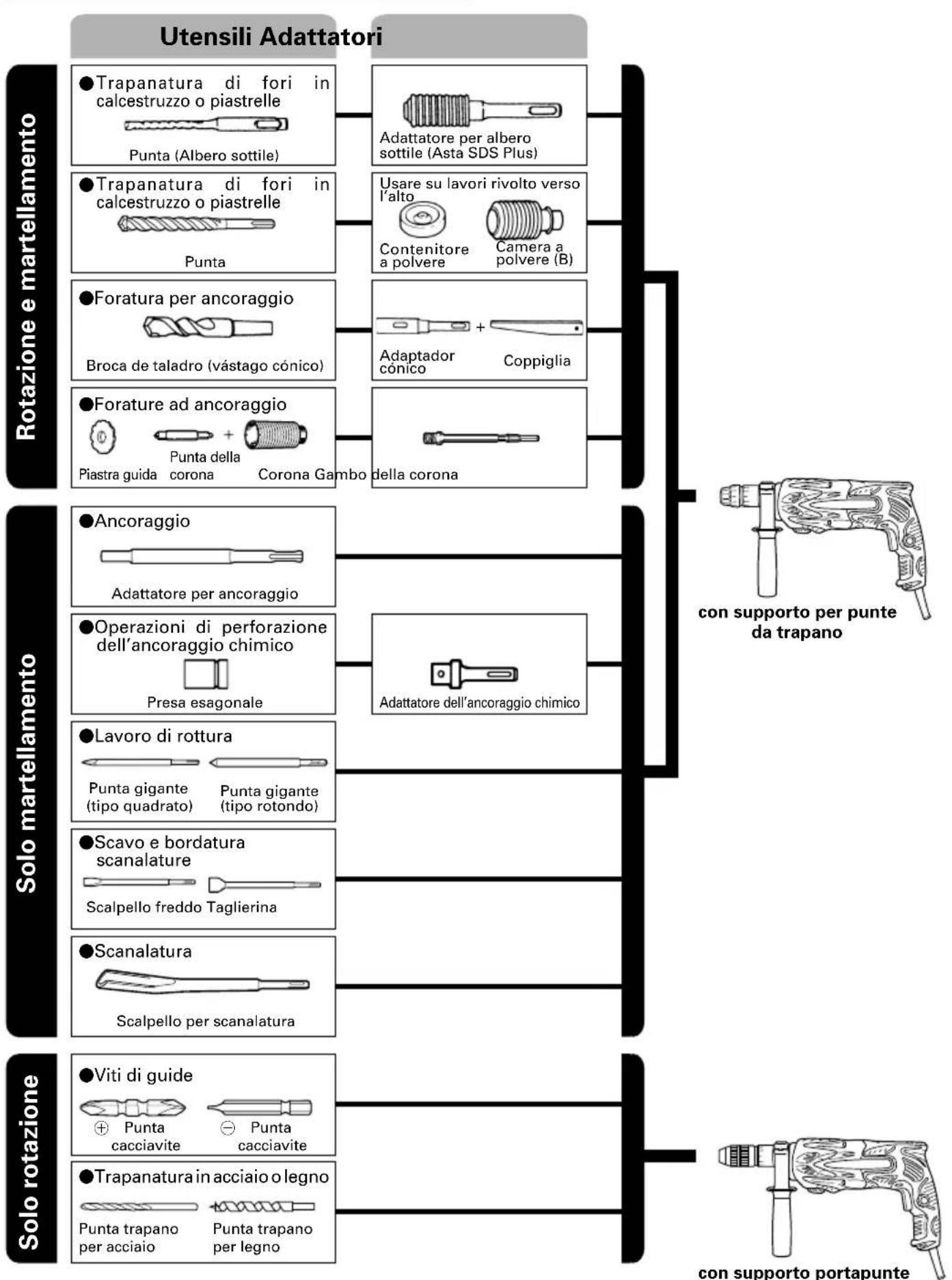

ACCESSORI DISPONIBILI A RICHIESTA (venduti separatamente)

    B --> B1["Trapanatura di fori in calcestruzzo o piastrelle"]
    B --> B2["Trapanatura di fori in calcestruzzo o piastrelle"]
    B --> B3["Foratura per ancoraggio"]
    B --> B4["Forature ad ancoraggio"]
    B1 --> B1a["Punta (Albero sottile)"]
    B2 --> B2a["Punta"]
    B3 --> B3a["Broca de taladro (vástago cónico)"]
    B4 --> B4a["Piastra guida + Punta della corona + Corona Gumbo della corona"]

    C --> C1["Ancoraggio"]
    C --> C2["Operazioni di perforazione dell'ancoraggio chimico"]
    C --> C3["Lavoro di rottura"]
    C --> C4["Scavo e bordatura scanalature"]
    C --> C5["Scanalatura"]
    C --> C6["Viti di guide"]
    C --> C7["Trapanatura in acciaio o legno"]

    D --> D1["Con supporto per punte da trapano"]
    D --> D2["con supporto portapunte"]

● Trapanatura di fori in calcestruzzo o piastrelle

Punta (Albero sottile)
Diametro esterno	Lunghezza totale L	Lunghezza effettiva
3,4 mm	90 mm 45 mm
3,5 mm

Punta trapano SDS-plus
Diametro esterno	Lunghezza totale L	Lunghezza effettiva
4,0 mm 100 mm 50 mm
5,0 mm	110 mm 50 mm
	160 mm 100 mm
5,5 mm 110 mm 50 mm
6,5 mm 160 mm 100 mm
7,0 mm 160 mm 100 mm
8,0 mm 160 mm 100 mm
8,5 mm 160 mm 100 mm
9,0 mm 160 mm 100 mm
12,0 mm	166 mm 100 mm
	260 mm 200 mm
12,7 mm 166 mm 100 mm
14,0 mm 166 mm 100 mm
15,0 mm 166 mm 100 mm
16,0 mm	166 mm 100 mm
	260 mm 200 mm
17,0 mm 166 mm 100 mm
19,0 mm 260 mm 200 mm
20,0 mm 250 mm 200 mm
22,0 mm 250 mm 200 mm

● Foratura per ancoraggio

Adaptador cónicoTipo di conicità

Conicità Morse (n.1)

Conicità Morse (n.2)

Conicità A

Conicità B

● Forature ad ancoraggio

Corona Diametro esterno	Punta della corona	Gambo della corona Lunghezza totale
25 mm*	Non applicabile	105 mm300 mm
29 mm*
32 mm
35 mm (A)
38 mm
45 mm	(B) 300 mm
50 mm

* Senza piastra di guida

• Ancoraggio

Adattatore per ancoraggioDimensioni dell'ancora

W 1/4"

W 5/16"

W 3/8"

W 1/2"

W 5/8"

Gli accessori disponibili a richiesta sono soggetti a modifiche senza preavviso.

APPLICAZIONI

Funzione di rotazione e martellamento

○ Apertura di fori da ancoraggio
○ Apertura di fori nel cemento armato
○ Apertura di fori in tegole
Con sola rotazione
○ Foratura di acciaio o legno
○ Viti di fissaggio per macchine, viti del legn
Solo martellamento
○ Scalpellatura leggera di calcestruzzo, scavo e bordatura scanalature.

PRIMA DI INIZIARE LE OPERAZIONI

1. Alimentazione

Assicurarsi che la rete di alimentazione che si vuole usare sia compatibile con le caratteristiche relative all'alimentazione di corrente specificate nella piastrina dell'apparecchio.

2. Interruttore di corrente

Mettere l'interruttore in posizione SPENTO. Se la spina è infilata in una presa mentre l'interruttore è acceso, l'utensile elettrico si mette immediatamente in moto, facilitando il verificarsi di incidenti gravi.

3. Prolunga del cavo

Quando l'ambiente di lavoro è lontano da una presa di corrente, usare una prolunga del cavo di sufficiente spessore e di prestazione adeguata. La prolunga deve essere più corta possibile.

4. Montaggio della punta trapano (Fig. 1)

ATTENZIONE

Per evitare incidenti, assicurarsi di disattivare l'interruttore di scollegare la spina dalla presa di corrente.

NOTA

Quando si usano utensili come punte giganti, punte da trapano, ecc. assicurarsi di usare pezzi originali progettatti dalla nostra azienda.

(1) Pulire il gambo della punta trapano.
(2) Inserire la punta trapano torcendola nel portautensili fino a che si aggancia (Fig. 1).
(3) Controllare l'agganciamento tirando la punta trapano.
(4) Per staccare la punta del trapano, tirare completamente il mandrino in direzione della freccia e tirare in fuori la punta del trapano (Fig. 2).

5. Quando si installa un contenitore a polvere o una camera a polvere (B) (Accessori disponibili a richiesta) (Fig. 3, Fig. 4)

Quando si usa un martello perforatore per lavori di perforazione verso l'alto mentre si remuove

l'adattatore per camera a polvere (B), attaccare un contenitore a polvere o una camera a polvere (B) per raccogliere la polvere o particelle per un facile funzionamento.

○ Installazione del contenitore a polvere

Usare il contenitore a polvere attaccandolo alla punta del martello perforatore come mostrato nella (Fig. 3). Quando si usa una punta con ampio diametro, allagare il foro centrale del contenitore a polvere con questo martello perforatore.

○ Installazione della camera a polvere (B)

Quando si usa la camera a polvere (B), inserire la camera a polvere (B) dalla cima della punta allineandola alla scanalatura sull'impugnatura (Fig. 4).

ATTENZIONE

○ Il contenitore a polvere e la camera a polvere (B) sono solo per l'uso in lavori di perforazione su calcestruzzo. Non usateli per perforazioni di legni o metalli.

○ Inserire completamente la camera a polveer (B) alla parte della morsa dell'unità principale.

○ Quando si accende il martello perforatore mentre il camera a polvere (B) è staccato dalla superficie in calcestruzzo, il camera a polvere (B) ruoterà insieme alla punta del martello. Assicurarsi di accendere l'interruttore dopo aver fatto aderire il contenitore a polvere alla superficie in calcestruzzo. (Quando si usa un camera a polvere (B) attaccando una punta la cui lunghezza totale è più di 190 mm, il camera a polvere (B) non può toccare la superficie in calcestruzzo e quindi ruoterà. Perciò usare punte la cui lunghezza totale sia di 166 mm, 160 mm e 110 mm.)

○ Particelle di scarica nel camera a polvere (B) ogni due o tre perforazioni.

○ Sostituire la punta dopo aver rimosso il camera a polvere (B).

6. Scelta della punta

Se non si usa una punta appropriata per il diametro della vite, si rischis di danneggiare la testa della vita stessa o la punta.

7. Accertare la direzione della rotazione della punta (Fig. 5)

La punta gira in senso orario (come visto dal retro) se si preme la parte di destra (R) del pulsante. Per far girare la punta in senso antiorario premere il pulsante verso sinistra (parte L).

8. Sostituzione del supporto portapunte o del supporto per punte da trapano

ATTENZIONE

○ Per evitare incidenti, spegnere l'interruttore ed estrarre la spina dalla presa.

○ Per evitare infortuni, rimuovere l'utensile appuntito prima di sostituire il portapunte.

Per rimuovere o installare il supporto portapunte o il supporto per punte da trapano, attenersi alle procedure riportate di seguito.

Ruotare la morsa nella direzione della freccia presente sulla morsa stessa, quindi estrarre il supporto portapunte o il supporto per punte da trapano.

In caso di difficoltà nell'estrazione del supporto portapunte o del supporto per punte da trapano, allineare la leva al simbolo e ruotare la morsa fino ad estarla (Fig. 6).

(1) Innestare la morsa con la chiavetta.
(2) Spingere la morsa, ruotandola nella direzione indicata sulla morsa stessa.
(3) Per verificare la corretta installazione della morsa, provare a tirarla (Fig. 7).

OPERAZIONE

ATTENZIONE

Per evitare incidenti, assicurrsi di spegnere l'interruttore e scollegare la spina dalla presa di corrente quando si installano o rimuovono le punte del trapano e vari accessori. L'interruttore di alimentazione deve essere spento anche quando si fa una pausa nel lavoro e quando si finisce di lavorare.

1. Funzionamento dell'interruttore

Si può regolare la velocità di rotazione del trapano variando la corsa del grilletto-interruttore. La velocita è bassa quando l'interruttore a grilletto è premuto leggermente e aumenta quando si preme di più sul (grilletto) grilletto. Il funzionamento continuo può essere ottenuto premendo il grilletto e abbassando il bottone d'arresto. Per spegnere l'interruttore, premere di nuovo il grilletto in modo da svincolare il bottone d'arresto e rilasciare il grilletto nella posizione iniziale. Tuttavia, il grilletto dell'interruttore può essere tirato solo a metà durante il funzionamento all'indietro e ruota a metà della velocità durante il funzionamento in avanti.

Il fermo dell'interruttore è inutilizzabile durante il funzionamento all'indietro.

2. Rotazione e martellamento

Questo martello perforatore può essere impostato nelle modalità rotazione e percussione premendo il pulsante e ruotando la leva in corrispondenza del simbolo T: dopo aver installato il supporto per punte da trapano (Fig. 8).

(1) Montare la punta.
(2) Premere l'interruttore a grilletto dopo aver applicato la punta sul luogo da forare (Fig. 9).
(3) Non è assolutamente necessario eserciatare una grande forza sul trapano. Spingere invece il trapano solo leggermente, in modo che si veda la polvere uscire dal foro.

ATTENZIONE

Se la punta, durante la penetrazione nel materiale, dovesse incontrare del ferro, essa portrebbe avere la tendenza a fermarsi (non può girare), il che causerebbe a sua volta la tendenza del trapano a girare in senso opposto. Per tale ragione è consigliabile afferrare sempre saldamente sia l'impugnatura principale che laterale, come mostrato in Fig. 9.

3. Sola rotazione

Questo martello a rotazione può essere impostato solo nella modalità rotazione premendo il pulsante e ruotando la leva in corrispondenza del simbolo è dopo aver installato il supporto portapunte (Fig. 10).

ATTENZIONE

○ Per evitare incidenti, spegnere l'interruttore ed estrarre la spina dalla presa.
○ Durante l'installazione o la rimozione della punta da trapano, prestare attenzione per non ferirsi le mani con la punta.

(1) Installazione

Dopo aver inserito la punta da trapano nel supporto portapunte, tenere saldamente l'anello con una mano e serrare il manicotto ruotandolo in senso orario (nella direzione di "← GRIP.ZU").

Se con l'uso il manicotto si allenta, serrarlo di nuovo in modo saldo. A un maggiore serraggio del manicotto corrisponde una forza superiore della morsa.

(2) Rimozione

Tenere saldamente l'anello con una mano e allentare il manicotto ruotandolo in senso antiorario, nella direzione di "OPEN.AUF →")

ATTENZIONE

○ Applicando una forza più elevata di quanto non sia necessario non si accelera per niente l'esecuzione del lavoro. Si rischia invece di deteriorare la punta e di ridurre la durabilità del trapano.
○ Estraendo la punta dal foro è possibile che si producano degli strappi. Toglierla quindi lentamente, con un movimento di andirivie-ni.
○ Non tentare di eseguire dei fori di ancoraggio o dei fori nel cemento usando la sola funzione di rotazione!
○ Non utilizzare il martello perforatore nelle modalità rotazione e percussione se è collegato il supporto portapunte. Così facendo si ridurrebbe sicuramente la durabilità delle diverse parti dell'attrezzo.

4. Quando si infilano le viti di macchina

Installare la punta dell'avvitatore nel supporto portapunte, attenendosi alla stessa procedura di installazione della punta da trapano.

Inserire la punta nella scanalatura della testa della vite, quindi accendere l'interruttore per serrare la vite.

ATTENZIONE

○ Attenzione a non prolungare eccessivamente la durata dell'avvitamento, altrimenti la vite può venire danneggiata a causa della forza eccessiva.
○ Per avvitare un perforatore, disporre l'utensile perpendicolare alla testa della vite, altrimenti è possibile che la testa della vite o la punta del giravite si rovinino, oppure che la forza di avvitamento non venga trasferita completamente alla vite.
○ Non utilizzare il martello perforatore nelle modalità rotazione e percussione se sono collegati il supporto portapunte e la punta.

5. Avvitamento di viti del legno

(1) Scelta dalla punta

Se possibile, usare viti con taglio a croce, poiché, usando viti con taglio in testa, la punta potrebbe scivolare fuori facilmente.

(2) Avvitamento di viti del legno

○ Prima di avvitare viti del legno, eseguire un foro quida nel materiale da avvitare. Disporre la punta sulla acanalatura della testa della vite e avvitare con cura.
○ Far girare prima il giravite a bassa velocità per un momento, fino a quando la perforatrice è parzialmente, inserita nel legno; dopo di che, premere più fortemente il grilletto, fino ad ottenere la velocità di avvitamento ideale.

ATTENZIONE

Preparare il foro guida con cura, tenendo in considerazione la durezza del legno. Se il foro dovesse essere troppo piccolo o profondo, sarebbe necessario applicare una forza di avvitamento tale, che il passo della vite del legno potrebbe venire rovinato.

6. Solo martellamento

Questo martello perforatore può essere impostato solo nella modalità percussione premendo il pulsante e ruotando la leva in corrispondenza del simbolo T dopo aver installato il supporto per punte da trapano (Fig. 12).

(1) Montare la punta gigante o lo scalpello freddo.
(2) Premere il pulsante e impostare la leva di selezione in posizione intermedia tra il simbolo T1 e T (Fig. 13). La rotazione verrà arrestata, quindi ruotare la presa e regolare lo scalpello freddo nella posizione desiderata (Fig. 14).
(3) Ruotare la leva di selezione sul simbolo (Fig. 12). A questo punto la punta gigante o lo scalpello freddo sono bloccati.

ATTENZIONE

Se si effettua il lavoro di scalpellatura in manieraprolungata, il calore prodotto all'interno del martello perforatore potrebbe causare problemi.

Se si effettua il lavoro di scalpellatura per 15 minuti, lasciare riposare il martello perforatore per almeno 30 minuti.

7. Uso della bacchetta di arresto (Fig. 15)

(1) Allentare il bullone manopola sul manico laterale e inserire la bacchetta di arresto nel foro di montaggio sul manico laterale.
(2) Regolare la posizione della bacchetta d'arresto a seconda della profondità del foro e fissare bene il bullone manopola.

8. Uso della punta a gambo conico insieme con l'adattatore per gambo conico

(1) Montare l'adattatore per gambo conico sul trapano (Fig. 16).
(2) Montare la punta a gambo conico sull'adattatore per punta a gambo conico (Fig. 16).
(3) Accendere l'attrezzo ed eseguire il foro secondo la profondità prestabilita.
(4) Per smontare la punta a gambo conico inserire la coppiglia nella fessura dell'adattatore per gambo conico e battere sulla punta (della coppiglia) con un martello, con l'attrezzo e la punta appoggiati su dei supporti (Fig. 17).

USO DELLA CORONA

(PER CARICHI LIMITATI)

Per eseguire dei fori ad ampio raggio usare una corona (carico limitato). La corona va usata in combinazione con la punta della corona ed il gambo della corona, pure disponibili quali accessori opzionali.

1. Montaggio

ATTENZIONE

Controllare che l'attrezzo sia spento e non collegato alla presa di rete.

(1) Montare la corona sul gambo della corona (Fig. 18). Lubrificare la filettatura del gambo della corona, in modo da facilitare lo smontaggio.
(2) Montare il gambo della corona sul trapano (Fig. 19).
(3) Inserire la punta della corona nella piastra guida, a fondo.
(4) Innestare la piastra guida e la corona e girare la piastra guida verso destra o sinistra, in modo che non si piega anche girandola verso il basso (Fig. 20).

2. Esecuzione di forature (Fig. 21)

(1) Inserire la spina del cavo in una presa di rete.

(2) La punta della corona è provvista di una molla.
Appoggiare la corona sulla superficie da forare.
Fare in modo che le due superfici siano bene in contatto e mettere l'attrezzo in funzione.
(3) Dopo aver forato fino ad una profondità di circa 5 mm, la posizione del foro diventa stabile. A questo momento continuare la foratura senza punta della corona e la piastra guida.
(4) Esercitando unaforza eccessiva sul trapano, durante la foratura, non si aumenta la velocità di esecuzione del lavoro, ma si causa soltanto il più veloce consumo della punta e la diminuzione della durata del trapano.

ATTENZIONE

Prima di togliere la punta della corona e la piastra guida spegnere l'apparecchio e levare la spina dalla presa di rete.

3. Smontaggio (Fig. 22)

È possibile procedere con un altro metodo: togliere il gambo della corona dal trapano e battere fortemente con un martello due o tre volte la testa del gambo della corona. Si allenta così la filettatura e la corona può essere smontata.

LUBRIFICAZIONE

Per assicurare il buon funzionamento di questo trapano, esso deve essere lubrificato con del grasso a bassa viscosità. Se del grasso dovesse perdersi a causa di viti allentate, rivolgersi ad un centro di assistenza autorizzato. Continuando ad usare il trapano con lubrificazione carente si causa una sicura limitazione della vita dell'attrezzo.

ATTENZIONE

Usare solo il grasso sopracitato. Usando del grasso diverso le prestazioni dell'attrezzo potrebbero soffrirne. Se il grasso deve essere sostituito, rivolgersi ad un centro di assistenza.

MANUTENZIONE ED ISPEZIONE

1. Controllo della punta

L'uso di punte usurate causa un malfunzionamento del motore e un abbassamento dell'efficenza di lavoro. Sostituire le punte usurate o appuntirle immediatamente quando si notano segni di abrasione.

2. Controllo delle viti di tenuta

Controllare regolarmente tutte le viti di tenuta e assicurarsi che siano esclusivamente serrate. Nel caso che una di queste viti dovesse allentarsi riserrarla immediatamente. Se si non ottiene di farlo, si può causare un grave incidente.

3. Manutenzione del motore

L'avvolgimento del motore il vero e proprio "cuore" degli attezzi elettrici. Fare attenzione a non danneggiare l'avvolgimento e/o non bagnarlo con olio o acqua.

4. Ispezione delle spazzole di carbone

Per Per mantenere la vostra sicurezza e la protezione da scosse elettriche, l'ispezione delle spazzole di carbone e la loro sostituzione su questo utensile deve essere eseguita SOLO da un centro assistenza autorizzato Hitachi.

5. Sostituzione del cavo di alimentazione

Se il cavo di alimentazione dell'attrezzo è danneggiato, l'attrezzo deve essere rinviato ad un centro assistenza autorizzato Hitachi per la sostituzione del cavo.

6. Lista dei pezzi di ricambio

ATTENZIONE

Riparazioni, modifiche e ispezioni di utensili elettrici Hitachi devono essere eseguite da un centro assistenza autorizzato Hitachi.

Questa lista dei pezzi torna utile se viene presentata con l'utensile al centro assistenza Hitachi autorizzato quando si richiedono riparazioni o altri interventi di manutenzione.

Nell'uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese.

MODIFICHE

Gli utensili elettrici Hitachi vengono continuamente migliorati e modificati per includere le più recenti innovazioni tecnologiche.

Di conseguenza, alcuni pezzi possono essere modificati senza preavviso.

GARANZIA

La nostra garanzia copre gli Attrezzi ad alimentazione elettrica Hitachi conformemente alle norme e ai regolamenti statutari/specifici del paese. La presente garanzia non copre i difetti o i danni dovuti a uso improprio, abuso, né quelli dovuti al normale logorio. In caso di reclamo, si prega di spedire l'Attrezzo ad alimentazione elettrica, in condizioni integre, con il CERTIFICATO DI GARANZIA posto al fondo delle presenti Istruzioni per l'uso, a un Centro Assistenza Autorizzato Hitachi.

NOTA

A causa del continuo programma di ricerca e sviluppo della HITACHI, le caratteristiche riportate in questo foglio sono soggette a cambiamenti senza preventiva comunicazione.

Informazioni riguardanti i rumori trasmessi dall'aria e le vibrazioni

I valori misurati sono stati determinati in conformità a EN60745 e descritti in conformità alla normativa ISO 4871.

Livello misurato di potenza sonora pesato A: 103 dB (A) Livello misurato di pressione sonora pesato A: 90 dB (A) KpA incertezza: 3 dB (A)

Indossare protezioni per le orecchie.

Il valore efficace pesato tipico dell'accelerazione è di 15,7 m/s ^2 .

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

⚠ WAARSCHUWING

6. Golpeteo solamente
