MANUAL DE USUARIO DH 24PM HITACHI

ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea todas las instrucciones y advertencias de seguridad. Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves.

Guarde todas las advertencias e instrucciones para futura referencia.

El término "herramienta eléctrica" en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad del área de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada. Las zonas desordenadas u oscuras puede provocar accidentes.
b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos inflamables, gases o polvo. Las herramientas eléctricas crean chispas que pueden inflamar el polvo o los humos.
c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica. Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente. No modifique el enchufe.
No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra.
Si no se modifican los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica.
b) Evite el contacto corporal con superficies conectadas a tierra como tuberías, radiadores y frigoríficos. Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo.
c) No exponga las herramientas eléctricas a la lluvia o a la humedad. La entrada de agua en una herramienta eléctric aumentará el riesgo de descarga eléctrica.
d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, del aceite, de bordes afilados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.
e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre. La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica.
f) Si no se puede evitar el uso de una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica.
a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica.

3) Seguridad personal

No utilice una herramienta eléctrica cuando esté cansado o esté bajo la influencia de drogas, alcohol o medicación.

La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales.

b) Utilice un equipo de protección. Utilice siempre una protección ocular.

El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales.

c) Evite un inicio involuntario. Asegúrese de que el interruptor está en "off" antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla.

El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes.

d) Retire las llaves de ajuste antes de encender la herramienta eléctrica.

Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales.

e) No se extralimite. Mantenga un equilibrio adecuado en todo momento. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas.

f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles.

La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles.

g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente.

La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo.

4) Utilización y mantenimiento de las herramientas eléctricas

a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada.

b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga.

Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse.

c) Desconecte el enchufe de la fuente eléctrica y/o la batería de la herramienta eléctrica antes de hacer ajustes, cambiar accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente.

d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones.

Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación.

e) Mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla.

Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas.

f) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte correctamente mantenidas con los bordes de corte afilados son más fáciles de controlar.

g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar.

La utilización de la herramienta eléctrica para operaciones diferentes a aquellas pretendidas podría dar lugar a una situación peligrosa.

5) Revisión

a) Lleve su herramienta a que la revise un experto cualificado que utilice sólo piezas de repuesto idénticas. Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica.

PRECAUCIÓN

Mantenga a los niños y a las personas enfermas alejadas. Cuando no se utilicen, las herramientas deben almacenarse fuera del alcance de los niños y de las personas enfermas.

AVISOS DE SEGURIDAD DEL MARTILLO ROTATIVO

1. Utilice protectores auditivos.

La exposición al ruido puede provocar una pérdida de audibilidad.

2. Utilice los mangos auxiliares incluidos con la herramienta.

La pérdida de control puede provocar lesiones personales.

  1. No tocar la broca durante ni inmediatamente después de trabajar, puesto que se pone ardiente y puede causar quemaduras serias.

  2. Antes de empezar a romper, picar o perforar en una pared, suelo o techo, comprobar cuidadosamente que no hayan objetos empotrados, tales como cables o conductos eléctricos.

  3. Sujetar siempre firmemente el asidero del cuerpo y el asidero lateral de la herramienta. De lo contrario, la contrafuerza producida podría causar un funcionamiento impreciso e incluso peligroso.

  4. Utilice máscara para el polvo

No inhale el polvo dañino generado al perforar. El polvo puede poner en peligro su salud y la de los viandantes.

ESPECIFICACIONES

Voltaje (por áreas)* (110V, 115V, 120V, 127V, 220V, 230V, 240V)
Acometida 800W*
Velocidad sin carga 0 – 1150 min^-1
Velocidad de percusión a carga plena 0 – 4600 min-1
Capacidad: hormigón 3,4 – 24 mmacero 13 mmmadera 32 mm
Peso (sin cable ni mango lateral) 2,6 kg

* Verificar indefectiblemente los datos de la placa de características de la máquina, pues varían de acuerdo con el país de destino.

ACCESORIOS ESTANDAR

(1) Caja de plástico .... 1
(2) Mango lateral 1
(3) Calibre de profundidad .... 1
(4) Soporte de portabrocas del taladro 1

Los accesorios estándar están sujetos a cambio sin previo aviso.

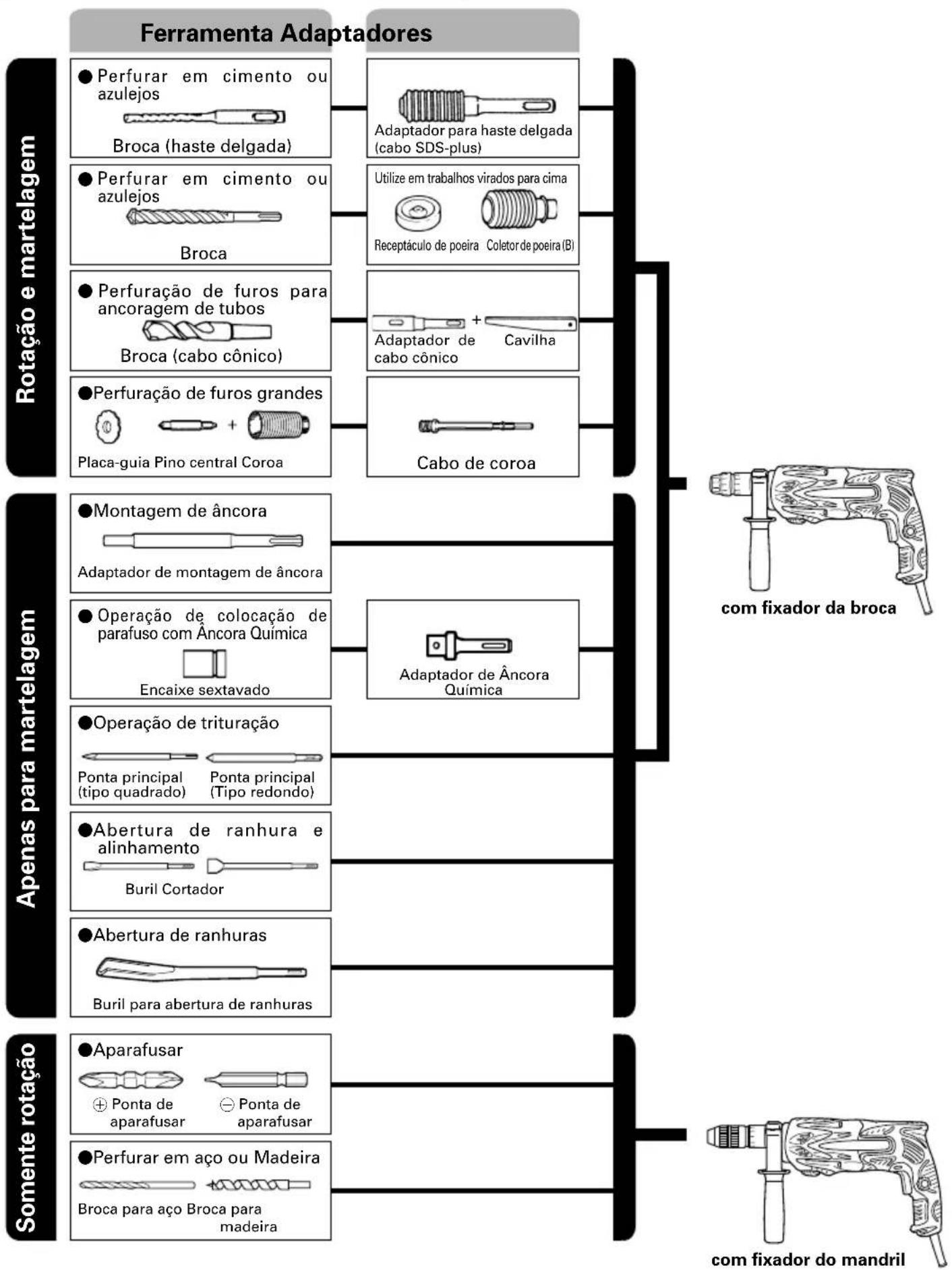

ACCESORIOS FACULTATIVOS (de venta por separado)
HITACHI DH 24PM - ACCESORIOS ESTANDAR - 1

● Perforación de agujeros en cemento o losa

Broca de taladro (Eje fino)
Diám. externoLongitud total Longitud efectiva
3,4 mm90 mm 45 mm
3,5 mm
Broca SDS-plus
Diám. externoLongitud total Longitud efectiva
4,0 mm 110 mm 50 mm
5,0 mm110 mm 50 mm
160 mm 100 mm
5,5 mm 110 mm 50 mm
6,5 mm 160 mm 100 mm
7,0 mm 160 mm 100 mm
8,0 mm 160 mm 100 mm
8,5 mm 160 mm 100 mm
9,0 mm 160 mm 100 mm
12,0 mm166 mm 100 mm
260 mm 200 mm
12,7 mm 166 mm 100 mm
14,0 mm 166 mm 100 mm
15,0 mm 166 mm 100 mm
16,0 mm166 mm 100 mm
260 mm 200 mm
17,0 mm 166 mm 100 mm
19,0 mm 260 mm 200 mm
20,0 mm 250 mm 200 mm
22,0 mm 250 mm 200 mm
  • Taladrar orificios de anclaje
Adaptador cónicoModo cónico
Cono Morse (No.1)
Cono Morse (No.2)
Cono A
Cono B
  • Pertoración de orificio de diámetro grande
Barrena tubular Diám. externoPasador centralEspiga de la barrena tubular Longitud total
25 mm*No aplicable105 mm300 mm
29 mm*
32 mm
35 mm (A)
38 mm
45 mm(B) 300 mm
50 mm

* Sin placa guía

● Montaje de ancla

Adaptador de montaje de anclaMedida de ancla
W 1/4"
W 5/16"
W 3/8"
W 1/2"
W 5/8"

Los accesorios de norma están sujetos a cambio sin previo aviso.

APPLICACION

Rotación y función de golpeteo

○ Perforación de orificios de anclaje

○ Perforación de orificios de hormigón

○ Perforación de orificios de baldosa

Rotación solamente

○ Perforación de orificios en hormigón o madera

○ Apretar tornillos en metal o madera

Función de golpeteo solamente

○ Cincelado ligero de hormigón, formación de ranuras y ajuste preciso del ancho.

ANTES DE LA PUESTA EN MARCHA

1. Alimentación

Asegurarse de que la alimentación de red que ha de ser utilizada responda a las exigencias de corriente especificadas en la placa de características del producto.

2. Conmutador de alimentación

Asegurarse de que el conmutador de alimentación esté en la posición OFF (desconectado). Si la clavija está conectada en la caja del enchufe mientras el conmutador de alimentación esté en posición ON (conectado) las herramientas eléctricas empezarán a trabajar inmediatamente, provocando un serio accidente.

3. Cable de prolongación

Cuando está alejada el área de trabajo de la red de alimentación, usar un cable de prolongación de un grosor y potencia nominal suficiente. El cable de prolongación debe ser mantenido lo más corto posible.

4. Montaje de la broca (Fig. 1)

PRECAUCION

Para evitar accidentes, cerciórese de desactivar y de desconectar el enchufe del tomacorriente.

NOTA

Cuando ulilice herramientas como por ejemplo: cinceles, brocas de taladro, etc., cerciórese de utilizar piezas genuinas diseñadas por nuestra compañía.

(1) Limpie la parte del vástago de la broca de taladro.
(2) Inserte la broca de taladro girando en el sujetador de la herramienta hasta que se asegure bien (Fig. 1).
(3) Verifique si esta bien asegurado tirando de la broca de taladro.
(4) Para extraer la broca, tire completamente de la empuñadura en el sentido de la flecha y tire hacia afuera de la broca (Fig. 2).
5. Cuando instale la copa de polvo o el lector de polvo (B) (Accesorios facultativos)(Fig. 3, Fig. 4)

Cuando emplee un martillo perforador para trabajos de taladrado hacia arriba, extraiga el adaptador de recolección de polvo e instale una copa de polvo o un colector de polvo (B) para recolectar las partículas a fin de facilitar la operación.

○ Instalación de la copa de polvo

Emplee la copa de polvo instalando la broca como se muestra en la (Fig. 3).

Cuando emplee una broca de gran diámetro, agrande el orificio central de la copa de polvo con este martillo perforador.

○ Instalación del colector de polvo (B)

Para emplear el colector de polvo (B), Insértelo desde la punta de la broca alineándolo con la ranura de la empuñadura (Fig. 4).

PRECAUCIÓN

○ La copa de polvo y el colector de polvo (B) son para emplearse exclusivamente en trabajos de perforación de hormigón. No los emplee para trabajar con madera o metal.

○ Inserte completamente el colector de polvo (B) en la parte del portabrocas de la unidad principal.

○ Cuando ponga en funcionamiento del martillo perforador meintras el colector de polvo (B) esté separado de la superficie de hormigón, dicho colector girará junto con la broca. Cerciórese de apretar el gatillo interruptor después de haber presionado la copa de polvo sobre la superficie de hormigón. (Cuando emplee la copa de polvo con una broca de no más de 190 mm de longitud total, el colector de polvo (B) no podrá tocar la superficie de hormigón girará. Por lo tanto, emplee el colector de polvo (B) con brocas de 166, 160, y 110 mm de longitud total.)

○ Vacíe las partículas del colector de polvo (B) después de haber taladrado dos o tres orificios.

○ Después de haber extraído el colector de polvo (B), vuelva a colocar a broca.

6. Selección de la broca destornillador

Puede dañarse las cabezas de tornillos y las brocas de atornillar menos que se emplee la broca apropiada según sea el diámetro del tornillo.

  1. Confirmar la dirección de rotación de la broca (Fig. 5)

La broca rota hacia la derecha (mirándola desde atrás) al oprimir el lado R (der.) de la tecla. El lado L (izq.) de la tecla se usa para hacer girar la broca a la izquierda.

  1. Cambio del soporte de portabrocas del taladro o del portabrocas

PRECAUCIÓN

○ Para evitar accidentes, compruebe que el aparato está apagado y desenchufado del receptáculo.
○ Para evitar daños accidentales, antes de cambiar el portabrocas, extraiga la herramienta puntiaguda.

Extraiga o instale el portabrocas o el soporte del portabrocas tal como se describe en los procedimientos siguientes.

Gire la sujeción en la dirección de la flecha que se muestra y tire del soporte de portabrocas o del portabrocas.

(Si está duro, alinee la palanca de cambio con la marca T y gírela para extraerlo.) (Fig. 6)

(1) Engrane la sujeción en la ranura.
(2) Presione la sujeción girándola en la dirección que se muestra.
(3) Para confirmar que la sujeción está bien instalada, intente tirar de ella (Fig. 7)

COMO SE USA

PRECAUCIÓN

Para evitar accidentes, cerciórese de poner este interruptor en OFF y de desconectar el enchufe del tomacorriente cuando instale o extraiga brocas y otras piezas. El interruptor de alimentación también deberá ponerse en OFF durante un descanso en el trabajo y después de haber finalizado dicho trabajo.

1. Operación del conmutador

La velocidad rotatoria de la broca de taladro puede ser controlad variando la fuerza con la que se aprieta el pulsador. La velocidad está baja cuando se aprieta ligeramente el pulsador y se aumenta al apretar más el pulsador. La operación contínua puede ser alcanzada apretando el pulsador y apretando hacia abajo el dispositivo de ajuste. Para ponel el pulsador en OFF (desconectado) volver a apretar el pulsador para desconectar el dispositivo de ajuste, y soltar el pulsador a su posición normal.

No obstante, el disparador de conmutador sólo puede activarse a medio camino durante el reverso y gira a la mitad de velocidad de la operación de avance.

El tope del conmutador no puede utilizarse durante el reverso.

2. Rotación + golpeteo

Este martillo rotatorio se puede definir en modo de rotación o en modo de martillo pulsando el botón y cambiando la palanca hasta la posición T: con el portabrocas instalado (Fig. 8).

(1) Montar la broca.
(2) Presionar el interruptor de gatillo después de poner la punta de la broca en la posición para taladrar (Fig. 9).
(3) No es necesario presionar con fuerza la broca. Presionar ligeramente la broca de forma que el polvo producido al taladrar salga al exterior gradualmente.

PRECAUCIÓN

Cuando la broca toque una barra de hierro de construcción se detendrá inmediatamente y el martillo perforador tenderá a girar. Por lo tanto, sujetar el mango lateral y sostenerlo firmemente como se ilustra en la Fig. 9.

3. Rotación solamente

Este martillo rotatorio se puede definir únicamente en modo rotatorio pulsando el botón y cambiando la palanca hasta la posición con el portabrocas instalado (Fig. 10).

PRECAUCIÓN

○ Para evitar accidentes, compruebe que el aparato está apagado y desenchufado del receptáculo.
○ Al instalar o extraer la broca, tenga cuidado de no dañarse las manos.
(1) Instalación

Tras insertar la broca en el portabrocas, sujete el anillo con firmeza con la mano y apriete el manguito en el sentido de las agujas del reloj (en la dirección de “← GRIP.ZU”)

Si se afloja con el uso, apriete con fuerza el manguito. Cuanto más lo apriete, mayor será la fuerza ejercida.

(2) Extracción

Sujete con firmeza el anillo con la mano y afloje el manguito girándolo en el sentido contrario a las agujas del reloj (en la dirección de "OPEN.AUF →").

PRECAUCIÓN

○ La aplicación de fuerza excesiva acelerará el trabajo pero dañará la punta de la broca y reducirá la vida útil del martillo perforador.
○ La broca puede salirse al quitar el martillo perforador del orificio perforado. Para extraer esta herramienta es importante empujar hacia de lante.
○ No intentar perforar orificios de anclaje o perforar el concreto con la máquina puesta en la función de rotación solamente.
○ No intente utilizar el martillo rotatorio con la función rotatoria y de martillo con el portabrocas instalado. Esto reducirá considerablemente la vida útil de cada componente de la máquina.

4. Cuando coloque tornillos para metal

Del mismo modo que instaló la broca, instale ahora la broca en el portabrocas.

Inserte la broca en la ranura de la cabeza del tornillo y gire para apretarlo.

PRECAUCIÓN

○ Tener cuidado en no prolongar excesivamente el accionamiento de la herramienta, ya que de lo contrario, pueden dañarse los tornillos por el exceso de fuerza.
Colocar el martillo perforador en forma perpendicular sobre la cabeza del tornillo al atornillarlo, ya que en caso contrario, puede dañarse la cabeza del tornillo o la broca, e incluso, la fuerza de accionamiento puede que no se transfiera por completo al tornillo.
○ No intente utilizar el martillo rotatorio con la función rotatoria y de martillo con el portabrocas y las brocas instalados.

5. Atornillando tornillos para madera

(1) Emplear tornillos de cabeza estrellada en lo posible, debido a que los tornillos de cabeza ranurada hacen que se zafe fácilmente el destornillador.
(2) Atornillado
○ Antes de atornillar los tornillos para madera, hay que hacer orificios apropiados en la madera, aplicando luego la broca destornillador en la cabeza del tornillo y colocar así éste en los orificios.
○ Luego de hacer rotar la herramienta lentamente hasta que el tornillo quede parcialmente metido en la madera, apretar más el gatillo para obtener la fuerza óptima de atornillado.

PRECAUCIÓN

Tener cuidado al preparar el orificio para que sea apropiado para el tornillo, teniendo en cuenta la dureza de la madera. Si el orificio es excesivamente pequeño o estrecho, se requiere mucha fuerza para atornillar y a veces puede dañarse la rosca.

Este martillo rotatorio se puede definir en modo de sólo martillo pulsando el botón y cambiando la palanca hasta la posición T con el portabrocas instalado. (Fig. 12).

(1) Instale el puntero o el cortafríos.
(2) Pulse la tecla y ajuste la palanquita selectora en medio de la marca T: y la marca T (Fig. 13).
El giro se libera, gire sujetador y ajuste el cortafríos en la posición deseada (Fig. 14).
(3) Gire la palanquita selectora a la marca T (Fig. 12). Entonces se bloqueará el puntero o el cortafríos.

PRECAUCIÓN

Si se llevan a cabo trabajos continuos de cincelado, el calor acumulado en el martillo perforador podría convertirse en un problema.

Si lleva a cabo trabajos continuos de cincelado durante 15 minutos, deje descansar el martillo perforador durante 30 minutos.

7. Modo de usar el tope (Fig. 15)

(1) Afloje el perno de perilla del asa lateral, e inserte el retenedor en el surco en U de dicha asa lateral.

(2) Ajustar la posición del retenedor de acuerdo a la profundidad del agujero, y apretar firmemente el perno de perilla.

8. Modo de usar la broca (espiga ahusada) y el adaptador de la espiga ahusada

(1) Montar el adaptador de la espiga ahusada en el martillo perforador (Fig. 16).
(2) Montar la broca (espiga ahusada) en el adaptador de la espiga ahusada (Fig. 16).
(3) Poner el interruptor en la posición de encendido (ON), y taladrar un agujero de la profundidad especificada.
(4) Para quitar la broca (espiga ahusada), insertar la chaveta en la ranura del adaptador de la espiga ahusada y golpear la cabeza de la chaveta con un martillo. Usar apoyos como se muestra en la (Fig. 17).

MODO DE USAR LA BARRENA TUBULAR (PARA CARGAS LIGERAS)

Cuando se tengan que taladrar agujeros grandes, usar la barrena tubular (para cargas ligeras). Usar también el pasador central y la espiga de la barrena tubular provistos como accesorios opcionales.

1. Montaje

PRECAUCIÓN

Cerciorarse de poner el interruptor de la alimentación en la posición de apagado (OFF) y de desconectar el enchufe de la toma de alimentación.

(1) Montar la barrena tubular en su espiga (Fig. 18). Lubricar la rosca de la espiga de la barrena tubular para facilitar el desmontaje.
(2) Montar la espiga de la barrena tubular en el martillo perforador (Fig. 19).
(3) Insertar el pasador central en la placa guía hasta que se pare.
(4) Unir la placa guía con la barrena tubular y girar la placa guía hacia la izquierda o hacia la derecha de forma que no se caiga a pesar de estar indicando hacia abajo (Fig. 20).

2. Modo de taladrar (Fig. 21)

(1) Conectar el enchufe a la toma de alimentación.
(2) El pasador central se ha instalado un resorte.

Presionar ligeramente y sin torcerse hacia la pared o hacia el pared o hacia el suelo.

Procurar que toda la punta de la barrena tubular esté en contacto con la superficie a taladrar y luego, empezar la operación.

(3) Al taladrar aproximadamente 5 mm en profundidad, la posición del agujero queda ya establecida. Quitar el pasador central y la placa guía de la barrena tubular y seguir taladrando.
(4) La aplicación de una fuerza excesiva acelerará el cumplimiento del trabajo, pero deteriorará la punta de la broca reduciendo la duración del martillo perforador.

PRECAUCIÓN

Cuando se quite el pasador central y la placa guía, poner el interruptor en la posición de apagado (OFF) y desconectar el enchufe de la toma de alimentación.

3. Desmontaje (Fig. 22)

Como otro método, quitar la espiga de la barrena tubular del martillo perforador y golpear fuertemente la cabeza de la espiga de la barrena tubular dos o tres veces con un martillo sujetanto la punta de la barrena. La parte roscada se aflojará y la barrena tubular podrá quitarse.

LUBRICACION

A este martillo perforador deberá aplicársele grasa de baja viscosidad,de esta forma, el martillo podrá usarse durante un largo período de tiempo sin cambiar de grasa. Ponerse por favor en contacto con el agente de reparaciones más cercano para cambiar la grasa si ésta se escapase a través de los tornillos flojos.

La falta de grasa hará que el martillo perforador se agarrote disminuyendo por lo tanto su duración.

PRECAUCIÓN

En esta herramienta deberá usarse la grasa especificada. El uso de otras grasas podría afectar negativamente al rendimiento. Cerciórese de preguntar a sus agentes de servicio por la grasa de repuesto.

MANTENIMENTO E INSPECCION

1. Inspeccionar la broca de taladro

Debido a que el uso de brocs desafiladas pueden causar mal funcionamiento del motor y desmejorar la eficacia del taladro, hay que reemplazar las brocas en malas condiciones por nuevas o afilarlas de inmediato al advertir abrasión.

2. Inspeccionar los tornillos de montaje

Regularmente inspeccionar todos los tornillos de montaje y asegurarse de que estén apretados firmemente. Si cualquier tornillo estuviera suelto, volver a apretarlo inmediatamente. El no hacer esto provocaría un riesgo serio.

3. Mantenimiento de motor

La unidad de bobinado del motor es el verdadero corazón" de las herramientas eléctricas. Prestar el mayor cuidado y asegurarse de que el bobinado no se dañe y/o se humedezca con aceite o agua.

4. Inspección de las escobillas

Por motivos de seguridad contra descargas eléctricas, la inspección y el reemplazo de las escobillas deberán realizarse solamente en un Centro de Servicio Autorizado de Hitachi.

5. Reemplazo del cable de alimentación

Si el cable de alimentación de la herramienta está dañado, envíe la herramienta al Centro de Servicio Autorizado de Hitachi para que le cambien el cable de alimentación.

6. Lista de repuestos

PRECAUCIÓN

La reparación, modificación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi.

Esta lista de repuestos será de utilidad si es presentada junto con la herramienta al Centro de Servicio Autorizado de Hitachi, para solicitar la reparación o cualquier otro tipo de mantenimiento.

En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.

MODIFICACIONES

Hitachi Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos.

Por consiguiente, algunas partes pueden ser modificadas sin previo aviso.

GARANTÍA

La garantía de las herramientas mecánicas de Hitachi se ofrece de acuerdo con las normas estatutarias/específicas de cada país. La presente garantía no cubre defectos o daños debidos a un uso incorrecto o abusivo o al deterioramiento por el uso habitual. Si tiene alguna queja, envíe la herramienta mecánica, sin desmontar, junto con el CERTIFICADO DE GARANTÍA que se encuentra al final de estas instrucciones de manipulación, al Centro de servicio técnico autorizado por Hitachi.

NOTA

Debido al programa continuo de investigación y desarrollo de HITACHI estas especificaciones están sujetas a cambio sin previo aviso.

Información sobre el ruido propagado por el aire y vibración

Los valores medidos se determinaron de acuerdo con EN60745 declararon de conformidad con ISO 4871.

Nivel de potencia auditiva ponderada A: 103 dB(A)

Nivel de presión auditiva ponderada A: 90 dB (A)

Duda KpA: 3 dB (A)

Utilice protectores para los oídos.

Valor medio cuadrático ponderado típico de aceleración: 15,7 m/s ^2 .

AVISOS GERAIS DE SEGURANÇA PARA A FERRAMENTA ELÉCTRICA

AVISO

2) Segurança eléctrica

a) As fichas da ferramenta eléctrica devem corresponder às tomadas.
Nunca modifique a ficha.

Não utilize fichas adaptadoras com ferramentas eléctricas ligadas à terra.

A entrada de água numa ferramenta eléctrica aumentará o risco de choques eléctricos.

e) Efectue a manutenção de ferramentas eléctricas.

ACESSÓRIOS OPCIONAIS (vendidos separadamente)
HITACHI DH 24PM - 2) Segurança eléctrica - 1

Índice Haga clic en un título para acceder a él
Asistente de manual
Impulsado por Anthropic
Esperando tu mensaje
Información del producto

Marca : HITACHI

Modelo : DH 24PM

Categoría : Perforar
