Famoso 550 - Termostato Grässlin - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Termostato ambiente a orologio
Marca	Grässlin
Modello	Famoso 550
Dimensioni (A × L × P)	158 × 75 × 36,5 mm
Alimentazione	2 batterie alcaline LR6/AA
Durata delle batterie	Circa 1 anno
Contatto di uscita	1 invertitore libero da potenziale, 5 A / 250 V~ (ohmico), 1 A / 250 V~ (induttivo cos φ 0,6)
Intervallo di temperatura di funzionamento	da -5 °C a +45 °C
Intervallo di regolazione della temperatura	da +5 °C a +32 °C (a passi di 0,5 °C)
Livelli di temperatura	Comfort (F₁) e ridotto (E₂), regolabili indipendentemente
Modalità di funzionamento	Automatico, comfort permanente, ridotto permanente
Programmazione	Giornaliera o settimanale (segmenti di 1 ora)
Tempo di commutazione più breve	Programma giornaliero: 15 min; settimanale: 1 ora
Precisione dell'orologio	±2,5 s/giorno a 25 °C
Ciclo di riscaldamento (Ed)	Regolabile da 1 a 6 (fabbrica: 4)
Differenziale di temperatura	±0,25 a 0,5 K
Tipo di protezione	IP 20
Classe di protezione	II
Protezione antigelo	Sì (5 °C)
Pulizia	Con un panno asciutto, senza detergenti
Collegamento elettrico	Morsetti 4 e 5 (contatto chiuso = riscaldamento)
Ripristino (Reset)	Mantiene le temperature impostate e Ed

Domande frequenti - Famoso 550 Grässlin

Come regolare ora e giorno sul Famoso 550?

Far scorrere il coperchio verso l'alto e rimuoverlo. Ruotare le lancette esclusivamente in senso orario. Per un orologio giornaliero, portare l'ora corrente di fronte al triangolo. Per un orologio settimanale, portare il giorno e l'ora di fronte al triangolo. Regolare con precisione i minuti ruotando la lancetta dei minuti.

Come programmare gli orari di commutazione?

Utilizzare i segmenti sul disco orario. Segmenti verso l'interno = temperatura ridotta, segmenti verso l'esterno = temperatura di comfort. Ogni segmento rappresenta 1 ora. Esempio: dalle 06:00 alle 22:00 = comfort, dalle 22:00 alle 06:00 = ridotto.

Come passare in modalità automatica o manuale?

Utilizzare il selettore manuale. Posizione Ⓛ (automatico) : l'apparecchio segue gli orari programmati. Posizione F₁ : temperatura di comfort permanente. Posizione E₂ : temperatura ridotta permanente.

Cosa fare se il riscaldamento non si ferma o non si accende agli orari previsti?

Controllare prima l'ora e gli orari di commutazione (pagine 6-7). Assicurarsi che il selettore manuale non sia su una modalità permanente. Verificare anche l'impostazione delle temperature e il ciclo Ed se necessario.

Come cambiare le batterie?

Rimuovere il coperchio contenente le batterie e la linguetta di fissaggio. Sostituire con 2 batterie alcaline LR6/AA. Rimettere la linguetta e il coperchio. Se il display della temperatura non appare, premere Reset. Il simbolo delle batterie indica che è necessario cambiarle immediatamente.

A cosa serve il Reset e come si esegue?

Il Reset riporta l'apparecchio in uno stato di servizio definito mantenendo le temperature impostate e il valore Ed. Premere una volta con una matita o uno strumento sul tasto Reset. Dopo circa 8 secondi, il display mostra la temperatura ambiente.

Come regolare il ciclo di riscaldamento (Ed)?

Premere una volta il tasto Reset per visualizzare il valore Ed. Premere più volte per scegliere un valore da 1 a 6. Il valore di fabbrica è 4. Un ciclo più breve (Ed piccolo) è adatto per riscaldamenti elettrici, un ciclo più lungo (Ed grande) per riscaldamenti ad acqua calda di grande volume.

Cosa fare se la temperatura ambiente visualizza '□□□□'?

Ciò significa che la temperatura ambiente è al di fuori dell'intervallo di visualizzazione. Evitare di esporre l'apparecchio direttamente al sole o a fonti di calore/freddo estreme. Verificare la posizione del termostato.

Come pulire il termostato?

Pulire l'apparecchio con un panno asciutto. Non utilizzare mai detergenti o solventi.

Quali sono le caratteristiche tecniche principali?

Dimensioni: 158 x 75 x 36,5 mm. Alimentazione: 2 batterie LR6/AA (durata ~1 anno). Contatto: 5A/250V~ (ohmico). Intervallo di temperatura: da +5°C a +32°C. Precisione orologio: ±2,5 s/giorno. Protezione: IP20, classe II. Temperatura di funzionamento: da -5°C a +45°C.

MANUALE UTENTE Famoso 550 Grässlin

1. Indice del contenuto 2

1. Indice Pagina
2. Uso semplificato 3
3. Installazione 4

3.1 Collegamento 4

3.2 Inserire/cambiare le pile 5

1. Regolazione dell'orario attuale/giorno della settimana 6
2. Regolazione dei periodi di comando 7
3. Regolazione dei livelli di temperatura 8
4. Comando manuale/modalità di funzionamento 8

5. Montaggio/regolazione ciclo di riscaldamento 9

6. Reset 10

7. Dati tecnici 10

8. Problemi e soluzioni 11

9. Pulizia e manutenzione 11

10. Indice alfabetico 11

Il campo grigio identifica le operazioni eseguibili dall'utente

Questo cronotermostato per ambienti permette nel modo più semplice di mantenere sempre una temperatura ambiente piacevole.

I due livelli di temperatura

f _ 1 = T emperatura comfort

Ⓠ _ 2 = T emperatura ridotta

vengono regolati mediante le due manopole appositamente assegnate.

I livelli sono regolabili tra 5°C e 32°C.

Mediante il comando manuale si possono selezionare tre modalità di funzionamento:

Funzionamento Ⓛ = Automatico

L'apparecchio lavora in base ai tempi scelti commutando tra ₁ e ₂ .

Funzionamento con temperatura fissa

F _ 1 = T emperatura comfort

Ⓠ _ 2 = T emperatura ridotta

La temperatura selezionata rimane fissa fin quando non viene selezionata un'altra modalità di funzionamento.

È necessario tenere presente che fissando periodi di comando il riscal- damento impiega un determinato tempo per raggiungere la temperatura desiderata.

3. Installazione

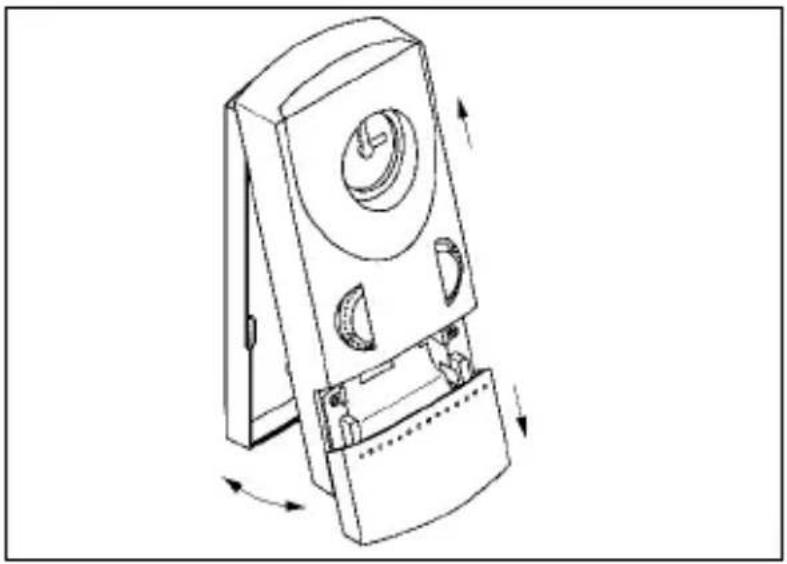

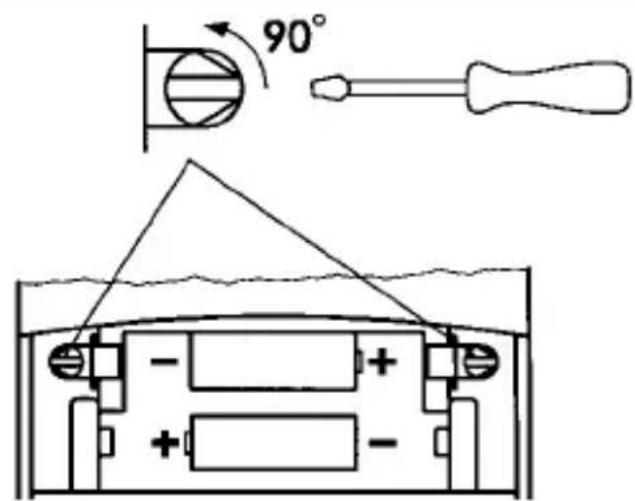

Aprire il coperchio dello scompartimento pile ed allentare il bloccaggio

Rimuovere il cronotermostato dallo zoccolo

Infilare i conduttori di collegamento attraverso l'apertura situata nello zoccolo dell'apparecchio

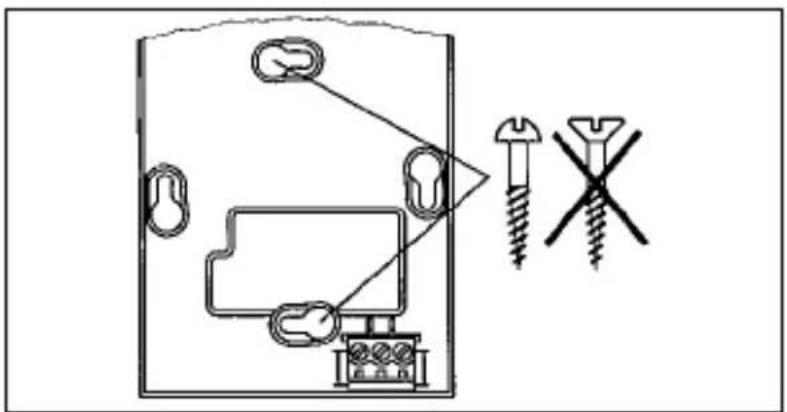

Montare lo zoccolo su di un basamento fisso oppure su una presa da incasso

Il montaggio deve essere eseguito da una persona professionalmente qualificata con la dovuta accuratezza.

Verificare ed accertare che i conduttori di collegamento non siano sottoposti a tensione elettrica.

Isolare in modo appropriato i conduttori di collegamento e collegarli in conformità allo schema di collegamento.

max. 2,5 mm ⁴

Contatti 4-5 chiusi = funzione riscaldamento

Innestare e bloccare di nuovo il cronotermostato sullo zoccolo

3.2 Inserire cambiare le pile

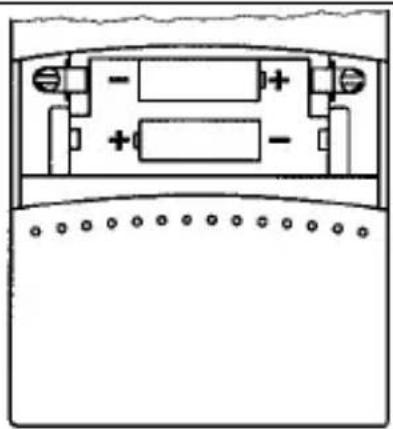

Aprire il coperchio dello scompartimento pile

Inserire le pile

Tipo LR6/AA (2 pezzi) Alkaline

Chiudere il coperchio dello scompartimento pile

Nel caso non venisse indicata la temperatura reale dopo aver effettuato il cambio della pile, premere il tasto „Reset“, vedi pagina 10.

3.2 Inserire/cambiare le pile 5

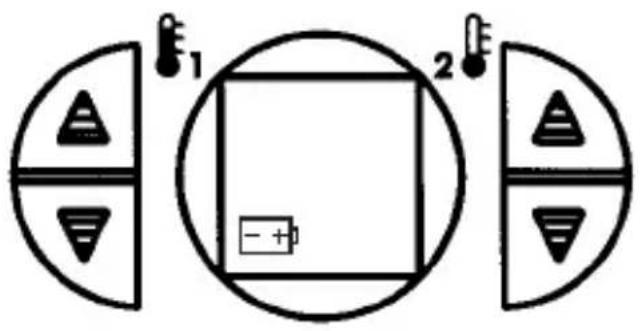

Viene indicato il simbolo della pile

Cambiare immediatamente le pile, poiché non viene più garantita la sicurezza del funzionamento.

I dati regolati rimangono memorizzati anche dopo il cambio delle pile.

Avvertenza:

Durante il cambio del programma, l'apparecchio misura la tensione delle pile. Se non avviene alcun aziona- mento, l'indicazione delle pile non cambia.

1. Regolazione dell'orario attuale/giorno della settimana

Spingere la calotta verso l'alto e rimuoverla

Ruotare solamente in senso orario

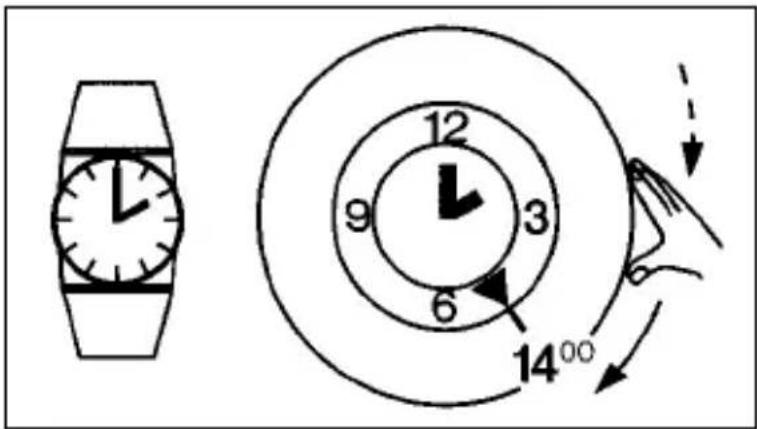

Temporizzatore giornaliero

p. es. ore 14.00

Ruotare l'anello in senso orario fino a quando l'orario desiderato non corrisponde con la marcatura della freccia.

La regolazione esatta viene eseguita mediante la lancetta dei minuti.

Temporizzatore settimanale

p. es. Martedi ore 14.00

Ruotare l'anello in senso orario fino a quando il giorno della settimana e l'orario desiderato non si trovano in prossimità della marcatura della freccia La regolazione esatta viene eseguita mediante la lancetta dei minuti.

5.1 Periodi di comando per il cambio di temperatura con il temporizzatore giornaliero

p. es. ore 06.00 - 22.00 =

Temperatura comfort

p. es. ore 22.00 - 06.00 =

Temperatura ridotta

Segmenti interni =

Temperatura ridotta

Segmenti esterni =

Temperatura comfort

1 segmento = 15 minuti

5.2 Periodi di comando per il cambio di temperatura con il temporizzatore settimanale

p. es. Lunedì - Venerdì

ore 06.00 - 22.00 =

Temperatura comfort

ore 22.00 - 06.00 =

Temperatura ridotta

Sabato - Domenica

ore 06.00 - 24.00 =

Temperatura comfort

ore 24.00 - 06.00 =

Temperatura ridotta

Segmenti interni =

Temperatura ridotta

Segmenti esterni =

Temperatura comfort

1 segmento = 1 ora

6. Regolazione e disinserimento della temperatura

I valori di temperatura e le temperature nominali vengono regolati indipendentemente tra di loro.

Regolabili in passi da 0,5°C tra

5° C e 32° C .

Viene memorizzato il valore nominale indicato per ultimo.

Temperatura comfort

p. es. +22°C

(Preimpostazione in fabbrica 21°C)

Temperatura ridotta

p. es. +15°C

(Preimpostazione in fabbrica 15°C)

(Preimpostazione in fabbrica 21°C)

Temperatura ridotta

p. es. +15°C

(Preimpostazione in fabbrica 15°C)

Dopo ca. 4 secondi l'apparecchio si commuta nello stato attuale:

temperatura reale

L'antigelo è in ogni caso garantito poiché la temperatura non può essere regolata al di sotto di 5°C.

Mediante il comando manuale si possono selezionare tre modalità di funzionamento

Funzionamento Ⓛ = Automatico

L'apparecchio lavora in base ai periodi di comando regolati e commuta tra e 1.

Funzionamento temperatura fissa

F1 = T emperatura comfort F2 = T emperatura ridotta

La temperatura selezionata rimane fissa finché non viene selezionata un'altra modalità di funzionamento.

La regolazione del ciclo di riscaldamento (valore di durata dell'inserimento) serve per adeguare i periodi di regolazione.

Ciò viene influenzato da:

• dimensione dell'ambiente
• tipo di riscaldamento, p. es. termoconvettori, riscaldamenti sui piani rialzati
• tipo di montaggio
• r egolatore di temperatura/termostato

Allo scopo di raggiungere un'ottima regolazione del riscaldamento, si può variare il valore di regolazione.

Il valore di regolazione è regolabile tra 1 e 6. Nel caso dovesse avvenire un eccessivo cambio di temperatura nell'ambiente, causato p. es. da aerazione, può terminare anticipatamente il periodo del ciclo ovvero può avvenire un nuovo inserimento.

Nel caso in cui la differenza di temperatura nell'ambiente sia troppo elesata è necessario selezionare un valore di durata dell'inserimento inferiore.

Qualora l'impianto si dovesse azionare troppo spesso, è necessario selezionare un valore di durata dell'inserimento superiore.

Preimpostazione in fabbrica della durata dell'inserimento = 4

Raccomandazioni di regolazione Valore di regolazione

Riscaldamento elettrico diretto 1 oppure 2

Elementi elettrici riscaldanti 2 oppure 3 supplementari in bagno

Regolazione ambienti singoli con val- 3 oppure 4 vole degli elementi riscaldanti azionate elettricamente (riscaldamento acqua calda) Ambienti piccoli fino a medi

Regolazione ambienti singoli con val- 4 oppure 5 vole degli elementi riscaldanti azionate elettricamente (riscaldamento acqua calda) Ambienti medi fino a grandi

Caldaia a gas da parete per 4 oppure 5 riscaldamenti in piani rialzati

Riscaldamenti centralizzati a gas 4,5 oppure 6 o oppure a nafta, edifici più grandi

Valore di regolazione	1	2	3	4	5	6
Periodo del ciclo 1x ACCESO - 1x SPENTO in minuti	4	8,5	13	17	21	25,5

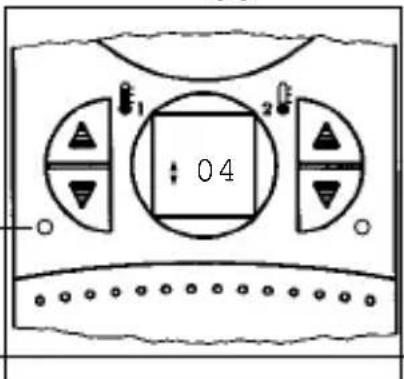

Premere per una volta il tasto con una matita od oggetti simili

Leggere il valore di durata dell'inserimento

Premere ripetutamente il tasto Variare la regolazione

Dopo ca. 8 secondi l'indicazione si commuta nuovamente nello stato di origine.

Viene assunto l'ultimo valore regolato.

9. Reset

Mediante Reset l'apparecchio viene ripristinato in uno stato funzionamento definito. I valori di temperatura regolati e la regolazione della durata di inserimento rimangono memorizzati

Premere per una volta il tasto con una- matita o simili oggetti

Dopo 8 secondi viene indicata la temperatura dell'ambiente.

Dimensioni A x L x P (mm) 158 x 75 x 36,5

Alimentazione Pile tipo LR6/AA (2 pezzi) Alkaline

Portata contatti

- carico ohmico 5 A/250 V\~

– carico induttivo 1 A/250 V\~ cos φ 0,6

- min. 1 mA a 24 V DC

Uscita potenziale libero

Contatto di comando 1 commutatore

Temperatura ambiente -5°C ... +45°C

Classe di protezione II

Precisione ±2,5 s/giorno a+25°C

Durata delle pile ca. 1 anno

Periodo di comando più breve

- Programma giornaliero 15 min

- Programma settimanale 2 h, regolabile ogni ora

Modalità di funzionamento

Funzionamento automatico

Temperatura comfort

Temperatura ridotta

Funzionamento continuo temperatura comfort

Funzionamento continuo temperatura ridotta

Compensazione della temperatura +5°C fino +32°C

Differenza di comando temperatura ±0,25 ... 0,5 K*

Regolatore digitale

Tipo di protezione IP 20

* Differenze più grandi sono possibili a causa del sistema di riscaldamento e dell'ambiente da riscaldare

Pagina

Problemi:

Impiego e funzionamento limitati. Il simbolo - + appare nel Display.

Soluzioni: 5

Cambiare le pile (Alkaline)

Problemi:

L'ambiente è troppo caldo oppure troppo freddo

Soluzioni: 8

Verificare l'impostazione della temperatura

Problemi:

Il riscaldamento non inserisce oppure disinserisce tempestivamente

Soluzioni: 6 / 7

Verificare l'impostazione della temperatura

Problemi:

Il riscaldamento non inserisce oppure disinserisce tempestivamente

Soluzioni: 8

Verificare l'orario ed il periodo di comando

Problemi:

Il riscaldamento non inserisce oppure disinserisce.

Soluzioni: 9

Verificare il comando manuale. L'apparecchio è impostato sul funzionamento fisso

Problemi:

Nel Display appare l'indicazione

JJJJ/□□□□

La temperatura ambientale è maggiore/inferiore al campo di misurazione della temperatura.

Soluzioni:

Adeguare la temperatura ambientale p. es. evitare la diretta penetrazione dei raggi solari

12. Pulizia e manutenzione 11

Pulire l'apparecchio con un panno asciutto.

Non usare detersivi corrosivi.

13. Indice alfabetico

Voce Pagina

Alimentazione 4

Antigelo 8

Collegamento 4

Cura e pulizia 11

Dati tecnici 10

Funzionamento automatico 8

Funzionamento di riscaldamento 9

Installazione 4

Introduzione/variazone del programma 6

Livelli di temperatura 8

Montaggio 5

Pile 4

Preimpostazioni in fabbrica 5

Problemi e rimedi 11

Regolazione del ciclo di riscaldamento 5

Regolazione dell'orario 6

Regolazione periodi 7

Regolazione periodi di comando 7

Regolazione programma 6

Regolazione del sistema 6

Reset 9

Temperatura ambiente 7

Temperatura continue 7

Uso semplificato 3

Zoccolo apparecchio 4

1. Indice 2

Con riserva di modifiche tecniche. Stand 8 / 97
