MANUAL DE USUARIO Famoso 550 Grässlin

1. Indice Página
2. Manejo básico 3
3. Indicaciones de instalación 4
   3.1 Instalación 5
   3.2 Conexión 5

3.3 Colocación/sustitución de baterías 6

1. Programar hora/día de semana actual 7

2. Programar tiempos de conmutación 8

3. Programar niveles de temperatura 9

4. Selector manual/Modos de funcionamiento 9

5. Ajuste del ciclo de calefacción 10

6. Reset 11

7. Datos técnicos 11

8. Problemas y soluciones 12

9. Limpieza y cuidado 12

10. Indice alfabético de funciones 12

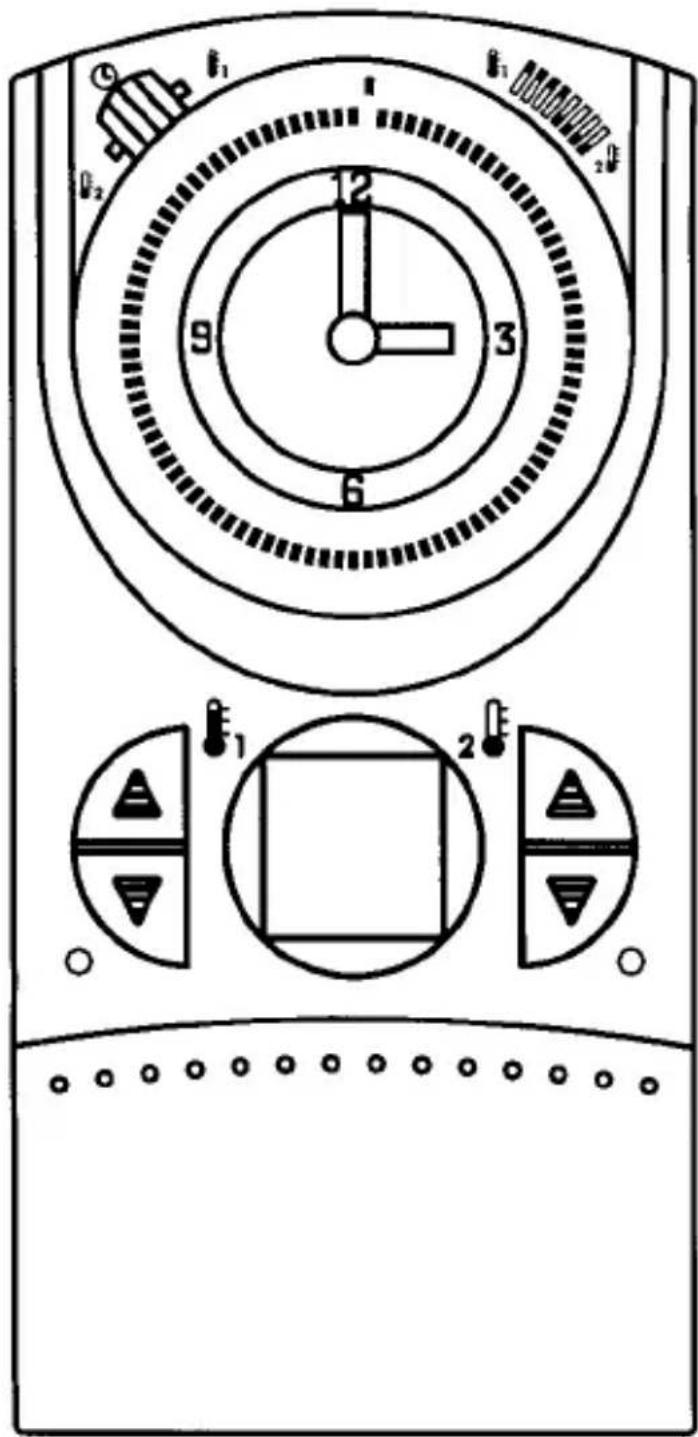

Este cronotermostato proporciona de forma simple una temperatura ambiente agradable.

Los dos niveles de temperatura

_1 = t emperatura confort

E_2 = temperatura ahorro

permiten ajustarse entre 5°C y 32°C con los respectivos botones de selección.

Con el selector manual pueden elegirse 3 modos de funcionamiento:

Modo de funcionamiento Ⓛ = Automático

El aparato trabaja según los tiempos de conmutación ajustados y conmuta entre

E_1 y E_2 .

Modos de funcionamiento con temperatura constante

F_1 = temperatura confort

_2 = temperatura ahorro

La temperatura elegida permanece constante, hasta que se elige otro modo de funcionamiento.

Tenga en cuenta al fijar los tiempos de conmutación, que la calefacción precisa de cierto tiempo, para alcanzar la temperatura deseada.

VDE 0100 0105 $

Los trabajos de montaje/instalación deben ser ejecutados con el debido cuidado por un técnico cualificado. Desconectar la instalación de calefacción antes de proceder al montaje. Verificar y asegurar de que los cables de conexión no conduzcan corriente.

Indicaciones para el montaje:

• Use sólo cables de hilo rígido con aislamiento de P.V.C. durante la instalación
  – Ejecutar el montaje sólo sobre una base no conductora, plana y firme
• Sólo para utilizar en entornos ambientales con impurezas habituales
• Al realizarse el montaje según norma VDE 0100, Parte 40, los componentes con pisibilidad de contacto, pueden considerarse como provistos de doble aislamiento (clase de protección II)

Indicaciones para el funcionamiento:

El sistema electrónico de este aparato está suficientemente protegido contra interferencias externas. No obstante se ha de tener presente, de que – según el tipo de montaje – la tensión de red puede estar superpuesta con picos de tensión perturbadora extremadamente fuertes. También en la conexión de inductancias, p.ej. válvulas magnéticas, contactores, etc. se presentan interferencias, que, pese a todas las medidas de protección internas, pueden influir en el funcionamiento de un aparato electrónico. Para garantizar una máxima seguridad de funcionamiento, deben observarse en la conexión los siguientes detalles:

• Para las instalaciones más grandes es necesario eliminar las interferencias de las inductancias, p.ej. válvulas magnéticas, contactores, conectados directamente por el aparato, mediante un varistor o un filtro RC apropiado
• Si se conectan aparatos inductivos para corriente continua, se debe conectar un diodo supresor
• Las cargas inductivas, como también las cargas capacitivas representan para la constante de salida un esfuerzo especial.

Compruebe en todo caso, si se ha instalado

Indicaciones para el manejo:

Los botones que se manejan con una ayuda técnica no deben manipularse con ningún objeto metálico puntiagudo (p.ej. agujas) – ¡los botones de goma se estropean!

3.1 Instalación

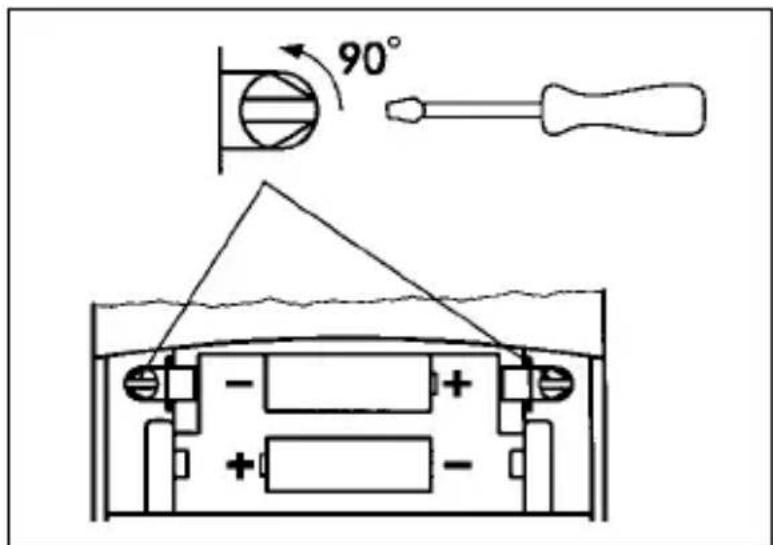

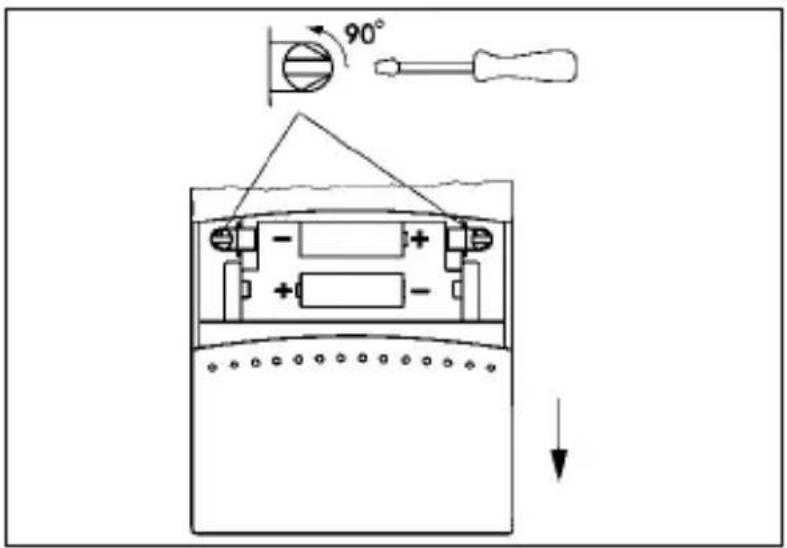

Abrir la tapa del compartimiento de baterías y soltar el seguro

90°

Saque el reloj termostático de su base

Pasar los cables de conexión a través del orificio de la base

Fijar la base a una superficie sólida o a una caja de montaje empotrable

La conexión debe ser ejecutada con el debido cuidado por un técnico cualificado.

Verificar y asegurar de que los cables de conexión no conduzcan corriente.

Desaislar debidamente los cables de conexión y conectarlos según se muestra en el diagrama.

max. 2,5 mm ^4

6 mm

Contactos 4-5 cerrados = Función de calefacción

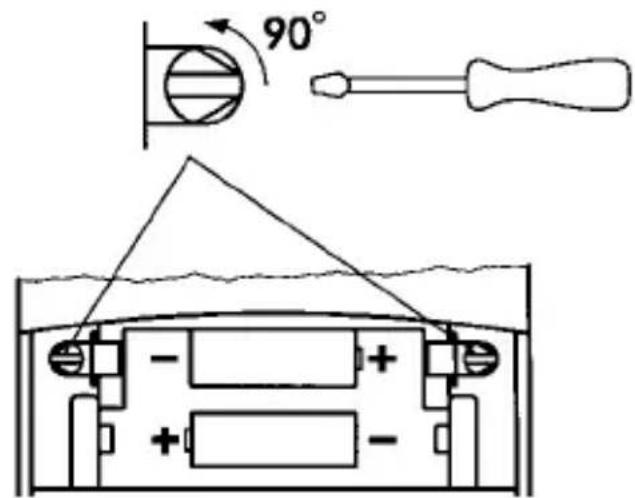

Introducir el cronotermostato en la base y asegurarlo

90°

90°

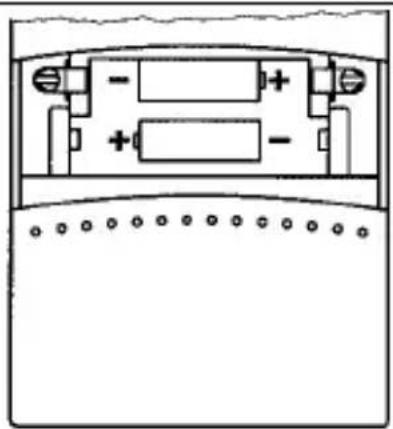

3.3 Colocación/sustitución de baterías

Abrir la tapa del compartimiento de baterías

Colocar las baterías

Modelo de batería LR6/AA (2 unidades)

Sólo emplear baterias alcalinas

Cerrar la tapa del compartimiento de baterías

Si después de haber sustituido las baterías no se indica la temperatura actual, pulse la tecla „Reset“, véase la página 11

3.3 Colocación/sustitución de baterías 6

Se indica el símbolo de batería

Sustituir inmediatamente las baterías, de lo contrario no está garantizada la seguridad de funcionamiento.

Los datos programados permanecen inalterados al sustituir las baterías.

1 2

Indicación:

El aparato mide la tensión de batería al encenderlo y al apagarlo.

Si no se realiza ninguna operación de conmutación, no varía la indicación de las baterías.

4. Programar hora/día de semana actual

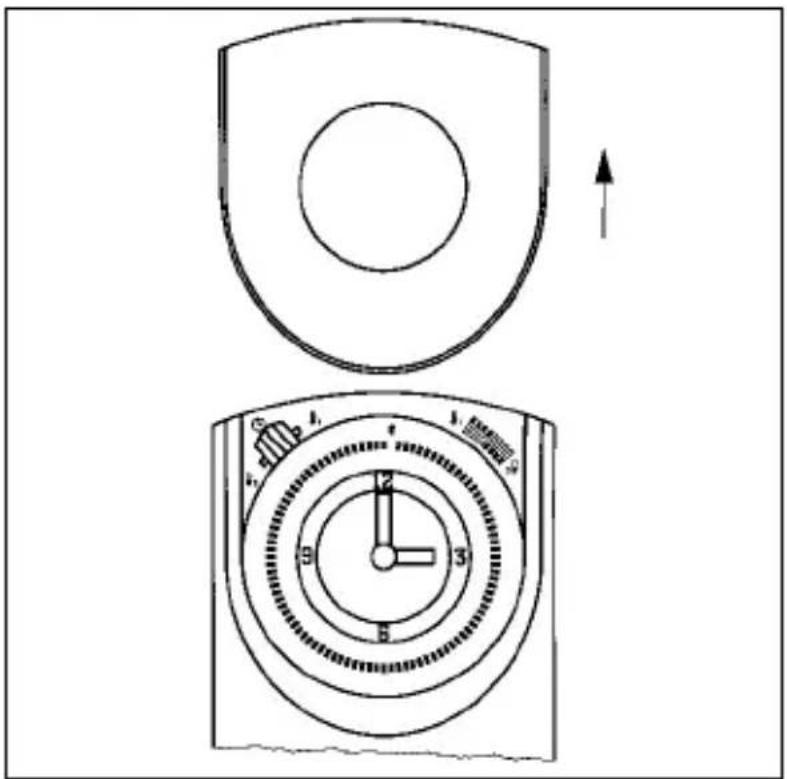

Deslizar la tapa hacia arriba y quitarla

4. Programar hora/día de semana actual

Girar sólo en el sentido de la flecha

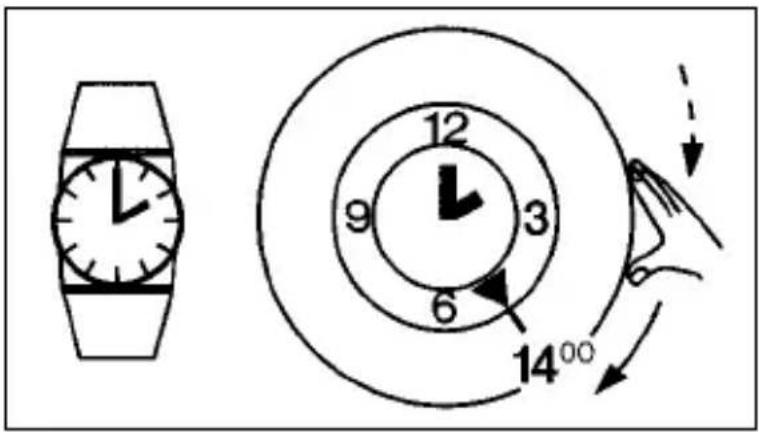

Reloj conmutador de días

p.ej. 14.00 horas

Girar el anillo en el sentido de la flecha, hasta que la hora deseada coincida con la flecha de marcación.

El ajuste exacto se lleva a cabo con el minutero.

Reloj conmutador de semanas

p.ej. martes 14.00 horas

Girar el anillo en el sentido de la flecha, hasta que el día de semana deseado esté situado en la zona de la flecha de marcación.

El ajuste exacto se lleva a cabo con el minutero.

Sa Fr Do Mo 12 9 3 6 14°00

6:00 12 9 3 6 2:00

2400 600 2200 600 Sa Fr Do M.I 12 9 3 6 So Mo

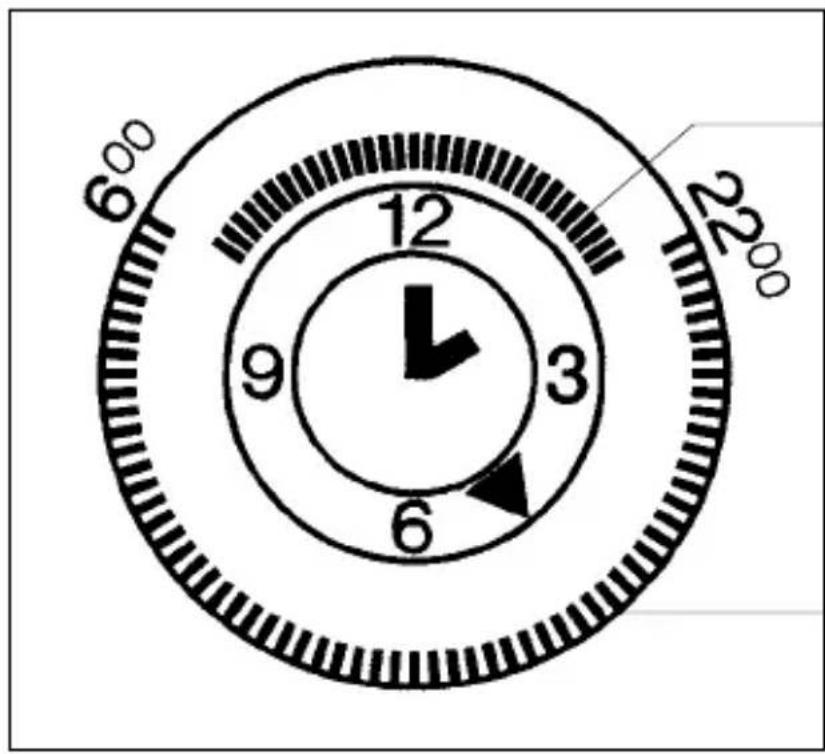

5.1 Tiempos de conmutación para el cambio de temperatura con el reloj conmutador diario

p.ej. 06.00 horas - 22.00 horas = Temperatura confort

p.ej. 22.00 horas - 06.00 horas = Temperatura ahorro

Segmentos interiores = Temperatura ahorro

Segmentos exteriores = Temperatura confort

5.2 Tiempos de conmutación para el cambio de temperatura con el reloj conmutador semanal

p.ej. lunes - viernes

06.00 horas - 22.00 horas = Temperatura confort

22.00 horas - 06.00 horas = Temperatura ahorro

sábado - domingo

06.00 horas - 24.00 horas = Temperatura confort

24.00 horas - 06.00 horas = Temperatura ahorro

Segmentos interiores = Temperatura ahorro

Segmentos exteriores = Temperatura confort

1 segmento = 1 hora

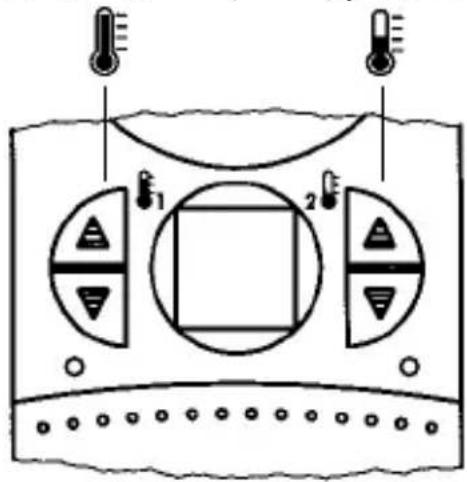

6. Programar niveles de temperatura

Los dos valores de temperatura – valores prescritos de temperatura se programan de manera independiente. Ajustable entre 5°C y 32°C, por pasos de 0,5°C.

Se almacena el último valor prescrito indicado.

Temperatura

confort

p.ej. +22°C

(ajuste de fábrica 21°C)

Temperatura

ahorro

p.ej. +15°C

(ajuste de fábrica 15°C)

(ajuste de fábrica 21°C)

Temperatura

ahorro

p.ej. +15°C

(ajuste de fábrica 15°C)

El aparato conmuta al estado actual

después de unos 4 segundos:

temperatura actual

En todo caso está garantizada la protección antiheladas, ya que no se puede ajustar por debajo de 5°C.

F1 F2 12 9 3 6 F1 F2

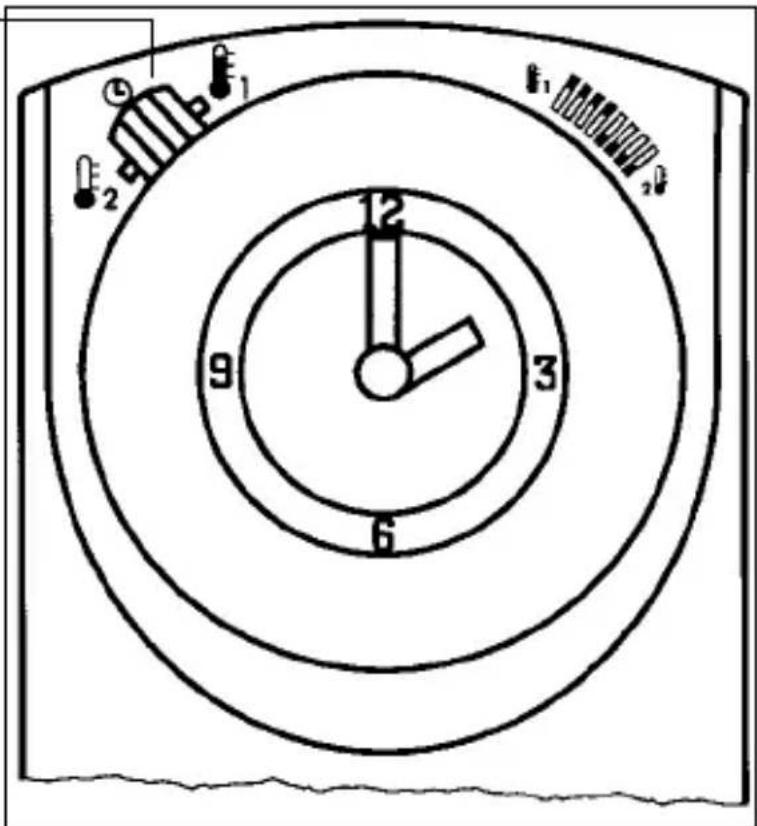

Con el selector manual pueden elegirse 3 modos de funcionamiento:

Modo de funcionamiento Ⓛ = Automático

El aparato trabaja según los tiempos de conmutación ajustados y conmuta entre

Modos de funcionamiento con temperatura constante

E₁ = T emperatura confort E₂ = T emperatura ahorro

La temperatura elegida permanece constante, hasta que se elige otro modo de funcionamiento.

1 2 0 4

El ajuste del ciclo de calefacción (valor ED) sirve para fijar los tiempos de encendido del sistema de calefación. Estos dependende:

• el tamaño de habitación
• la clase de calefacción, p.ej. de convectores, instalaciones de calefacción individual, ...
• la clase de montaje
• al regulador de temperatura/termóstato

El valor de ajuste puede graduarse, a fin de obtener una óptima regulación de calefacción.

El valor de ajuste comprende de 1 a 6. Si en la habitación se produce un gran cambio de temperatura, p.ej. mediante ventilación, el tiempo de ciclo puede finalizar prematuramente, o ejecutarse una nueva conexión.

Si la diferencia de temperatura en la habitación es demasiado grande, la instalación se conecta y desconecta muy raramente.

Es decir, el valor ED debe elegirse más pequeño.

Si la instalación conmuta con frecuencia, se ha de elegir el valor ED mayor.

Ajuste de fábrica ED = 4

Ajustes recomendados Valor de ajuste

Radiadores eléctricos 2 ó 3 suplementarios para baños

Regulación de ambientes indivi- 3 ó 4 duales con válvulas de radiador de mando eléctrico (calefacción de agua caliente), habitaciones pequeñas y medianas

Regulación de ambientes indivi- 4 ó 5 duales con válvulas de radiador de mando eléctrico (calefacción de agua caliente), habitaciones medianas y grandes

Calderas de gas de montaje mural 4 ó 5 para calefacciones individuales

Calderas de gas verticales o calderas 4,5 ó 6 de gas-oil para viviendas más grandes

Valor de ajuste	1	2	3	4	5	6
Tiempo de ciclo 1x CON - 1x DES en minutos	4	8,5	13	17	21	25,5

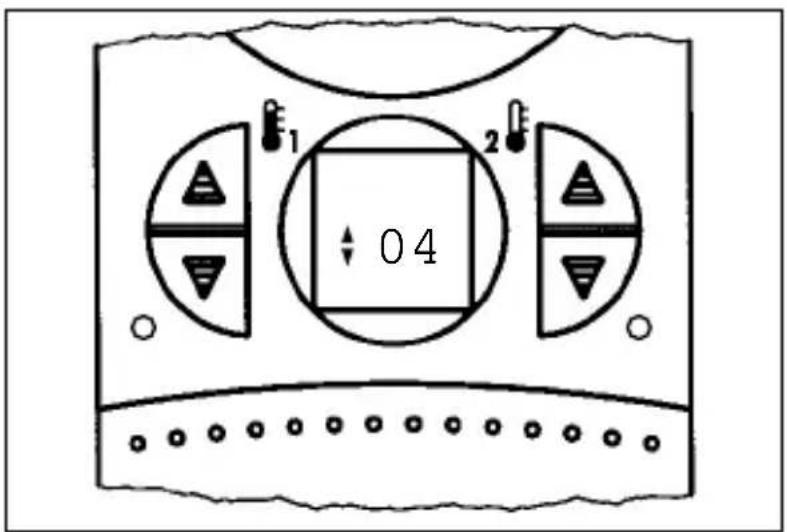

Pulsar la tecla con un lápiz u objeto similar

04

04

Leer el valor ED

Pulsar varias veces la tecla Modificar el ajuste

Pasados unos 8 segundos, la indicación cambia de vuelta al estado inicial.

Se toma el último valor ajustado.

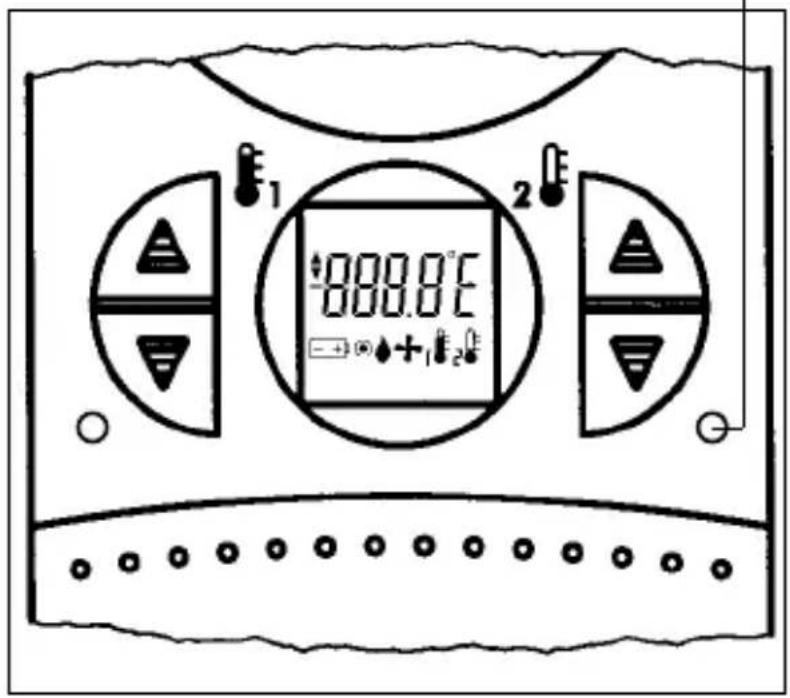

9. Reset

Con reset se asigna el aparato a un estado de funcionamiento definido. Los valores de temperatura ajustados y el ajuste del ED permanecen inalterados.

Pulsar la tecla con un lápiz u objeto similar

Pasados unos 8 segundos, se indica la temperatura ambiente.

Medidas H x A x P (mm) 158 x 75 x 36,5

Tensión de 2 baterías, LR6/AA

funcionamiento Sólo emplear baterias alcalinas

Capacidad de conmutación

- con carga resistiva 5 A/250 V\~

- con carga inductiva 1 A/250 V\~ cos φ 0,6

- mín. 1 mA a 24 V CC

Salida de conmutación libre de potencial

Contacto de conmutación 1 conmutado

Temperatura de uso -5°C hasta +45°C

Clase de protección II

Precisión de marcha ±2,5 s/a +25°C

Duración de la batería approx. 1 año

Tiempo de respuesta mínima:

- p r ograma diario 15 min

- p r ograma semanal 2 h, ajustable cada hora

Modos de funcionamiento

Funcionamiento automático

Temperatura confort

Temperatura ahorro

Funcionamiento continuo, temperatura confort

Funcionamiento continuo, temperatura ahorro

Rango de temperaturas de control +5°C hasta +32°C

Diferencia de conmutación de temperatura ±0,25 hasta 0,5 K*

Regulador digital

Grado de protección IP 20

* Mayores desviaciones son posibles según sea el sistema de calefacción con que sea calentada la habitación.

Problemas:

Manejo y funcionamiento limitados

En el display apararece el símbolo

Soluciones:

Sustituir las baterías 6

Sólo emplear baterias alcalinas

Problemas:

La calefacción no se conecta o

desconecta a tiempo

Soluciones:

Verificar la hora y el tiempo 7 / 8

de conmutación

Problemas:

La calefacción no se conecta o

desconecta

Soluciones:

Verificar el selector manual 9

El aparato está conmutado a

funcionamiento continuo

Problemas:

La calefacción tarda mucho en conseguir la temperatura designada.

La calefacción se conecta demasiado a menudo.

Soluciones:

Verificar el ajuste del ciclo 10

de calefacción, y corregirlo

en caso necesario

Problemas:

En el display aparece □□□□/□□□□

La temperatura ambiente es menor/mayor

que el rango de medición de temperatura.

Soluciones:

Adaptar la temperatura ambiente

p.ej. evitar los rayos directos del sol

12. Limpieza y cuidado 12

Limpiar el aparato con un paño seco. No utilizar ningún procedimiento corrosivo.

13. Indice alfabético de funciones

Palabra clave Página

Ajuste del ciclo de calefacción 6 Ajustes de fábrica 10 Ajustes del sistema 10 / 11

Baterías 6

Conexión 5

Datos técnicos 11 Diagrama de conexiones 5

Funcionamiento automático 3 / 8 / 9 Funcionamiento de calefacción 3 / 8 / 9

Instalación 5 Limpieza y cuidado 12

Manejo básico 3 Montaje 5

Niveles de temperatura 9

Problemas y soluciones 12 Programar hora 7 Programar tiempos 7 Programar tiempos de conmutación 8 Protección antiheladas 9

Reset 11 Sistemas de calefacción 11

Temperatura ambiente 9 Temperaturas constantes 3 / 9 Tiempo de ciclos 10 Valor ED 10

1. Inhoudsopgave 2

Se reservan posibles modificaciones técnicas (a fecha 8 / 97)
