BEDIENUNGSANLEITUNG Famoso 550 Grässlin

1. Inhalt Seite
2. Einfachstbedienung 3
3. Installationshinweise 4

3.1 Installation 5

3.2 Anschluß 5

3.3 Batterie einsetzen/wechseln 6

1. Aktuelle Uhrzeit einstellen 7

2. Schaltzeiten einstellen 8

3. Temperaturniveaus einstellen 9

4. Handschalter/Betriebsarten 9

5. Heizzyklus-Einstellung 10

6. Reset 11

7. Technische Daten 11

8. Probleme und Abhilfe 12

9. Reinigung und Pflege 12

10. Alphabetisches Stichwortverzeichnis 12

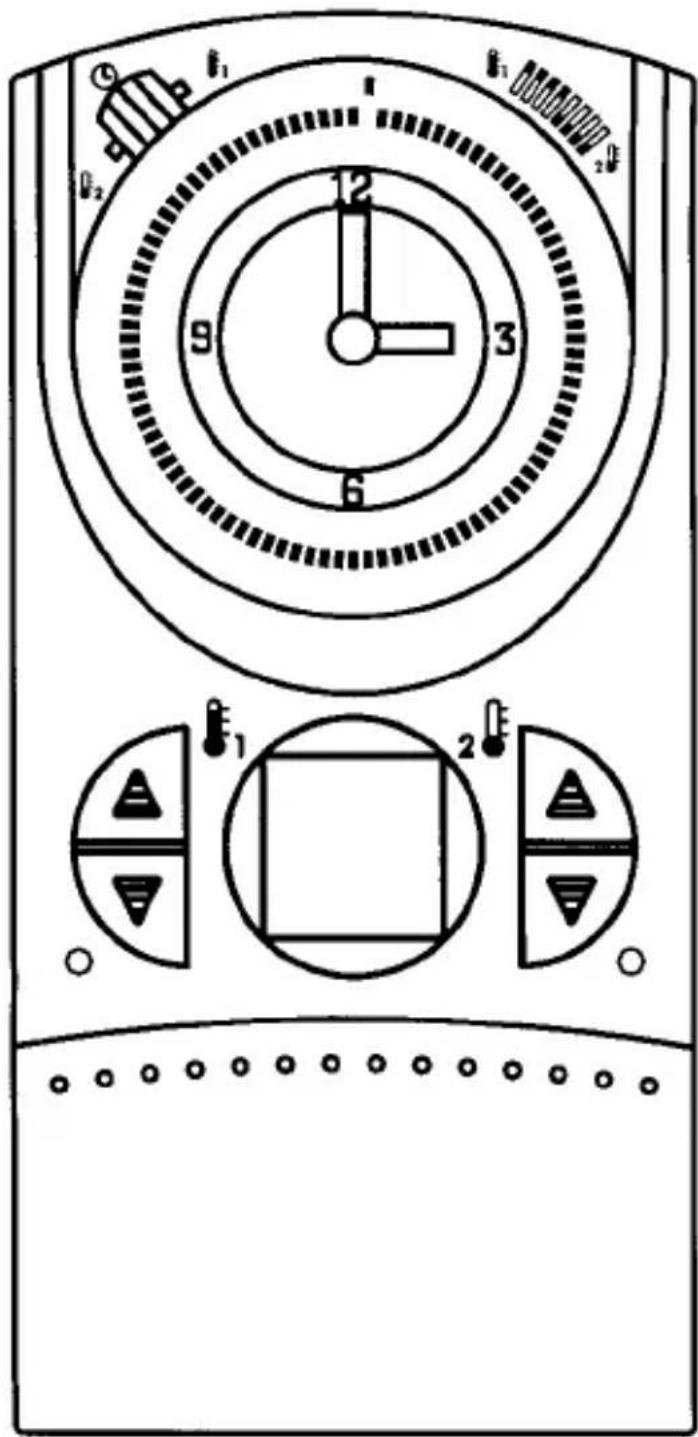

Diese Raumthermostatuhr sorgt auf einfache Art für eine behagliche Raum-temperatur.

Die beiden Temperaturniveaus

$$ \begin{array}{l} \text { } \mathbf {f} _ {1} = \text { Komforttemperatur } \ Ⓠ _ {2} = \text { Absenktemperatur } \ \end{array} $$

werden mit den zugeordneten Tasten eingestellt.

Einstellbar zwischen 5°C und 32°C.

Mit dem Handschalter 📄 kann zwischen 3 Betriebsarten gewählt werden:

Betriebsart Ⓛ = Automatik

Das Gerät arbeitet nach den eingestellten Schaltzeiten und schaltet zwischen _1 und _2 .

Betriebsarten Dauertemperatur

$$ \begin{array}{l} Ⓦ 1 = \text { Komforttemperatur } \ Ⓦ _ {2} = \text { A b s e n k t e m p e r a t u r } \ \end{array} $$

Die gewählte Temperatur bleibt solange konstant bis eine andere Betriebsart gewählt wird.

Bedenken Sie bei der Festlegung der Schaltzeiten, daß die Heizung eine gewisse Zeit benötigt, um die gewünschte Temperatur zu erreichen.

VDE 0100 0105 $

Die Montage/Installation muß von einer Fachkraft mit entsprechender Sorgfalt durchgeführt werden. Vor der Montage Heizungsanlage ausschalten. Überprüfen und sicherstellen, daß die Anschlußdrähte keine Spannung führen.

Hinweise zur Montage:

– nur PVC-Mantelleitung (Massivdraht) für die Installation verwenden
– nur auf nicht leitfähigem, ebenem und festem Untergrund montieren
– nur für den Einsatz bei Umgebungsbedinungen mit üblicher Verunreinigung geeignet
- bei sachgemäßer Montage nach VDE 0100 Teil 40, können die dann noch berührbaren Teile als doppelt isoliert (Schutzklasse II) angesehen werden

Hinweise für den Betrieb:

Die Elektronik dieses Gerätes ist gegen Störungen von außen weitgehend geschützt. Es ist jedoch zu beachten – je nach Montageart – daß der Netzspannung extrem starke Störspannungsspitzen überlagert sein können. Auch beim Schalten von Spulen, z. B. Magnetventile, Schütze, treten Störungen auf, die ein elektronisches Gerät trotz aller internen Schutzmaßnahmen beeinflußen können. Um größtmögliche Betriebssicherheit zu gewährleisten, müssen beim Anschluß folgende Details beachtet werden:

– bei größeren Anlagen ist es erforderlich, Spulen, z. B. Magnetventile, Schütze, die direkt vom Gerät geschaltet werden, mit einem passenden Varistor oder RC-Glied zu entstören
- werden induktive Gleichspannungsverbraucher geschaltet, muß eine Löschdiode dazugeschaltet werden
– induktive wie auch kapazitive Lasten, stellen für die Ausgangskontakte eine besondere Beanspruchung dar.

Prüfen Sie im Einzelfall, ob der Einbau

• eines Trennrelais oder Schütz bzw.
• eines Netzentstörfilters - z. B. Typ NEF 2.-1,0 A Fa. Murr - angebracht ist.

Hinweise für die Bedienung:

Für Tasten, die mit einem Hilfsmittel bedient werden, dürfen keine metallischen, spitzen Gegenstände benutzt werden (z. B. Nadel) – Gummitasten werden beschädigt!

3.1 Installation

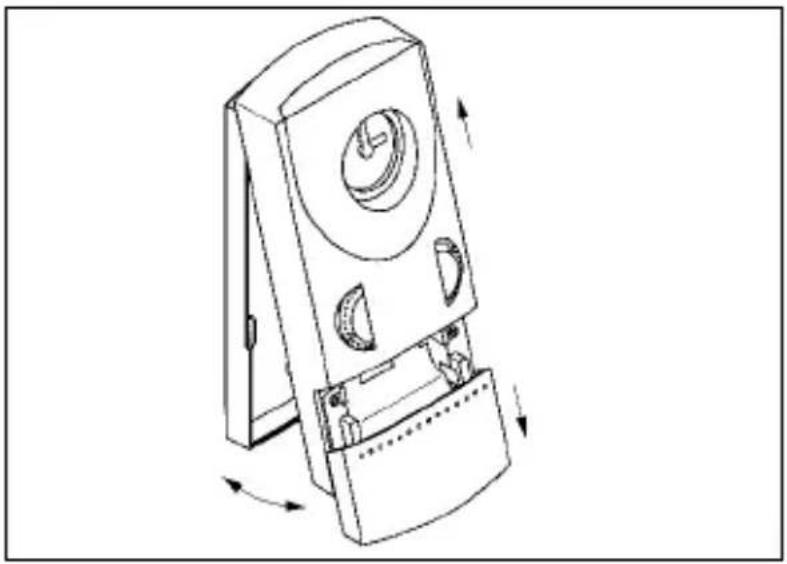

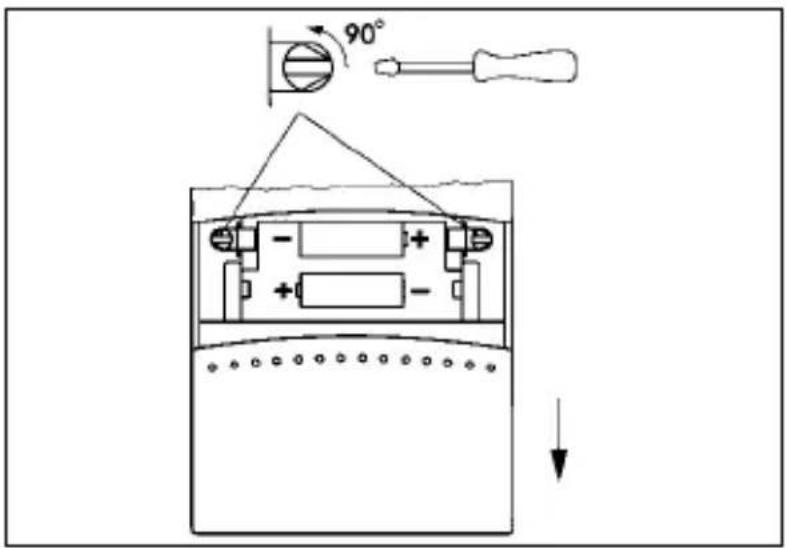

Batteriefachdeckel öffnen und Verriegelung lösen

90°

Raumthermostatuhr vom Sockel abnehmen

Anschlußleitungen durch die Öffnung im Gerätesockel führen

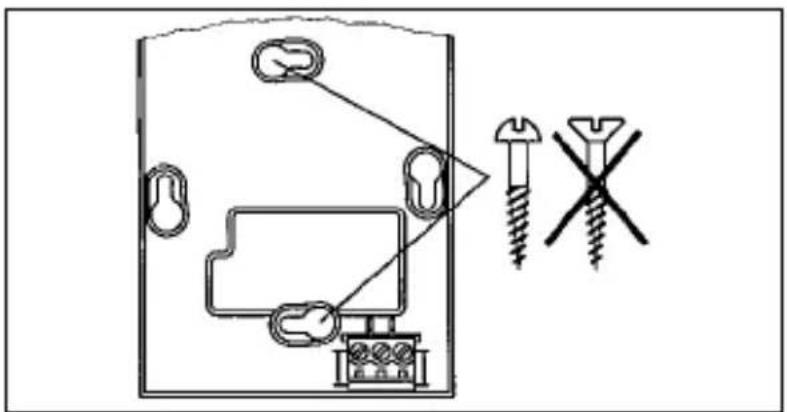

Sockel auf festem Grund oder UP-Dose montieren

Der Anschluß muß von einer Fachkraft mit entsprechender Sorgfalt durchgeführt werden.

Überprüfen und sicherstellen, daß die Anschlußdrähte keine Spannung führen.

Anschlußdrähte fachgerecht abisolieren und dem Schaltbild entsprechend anschließen.

max. 2,5 mm ^4

6 mm

Kontakte 4-5 geschlossen = Heizbetrieb

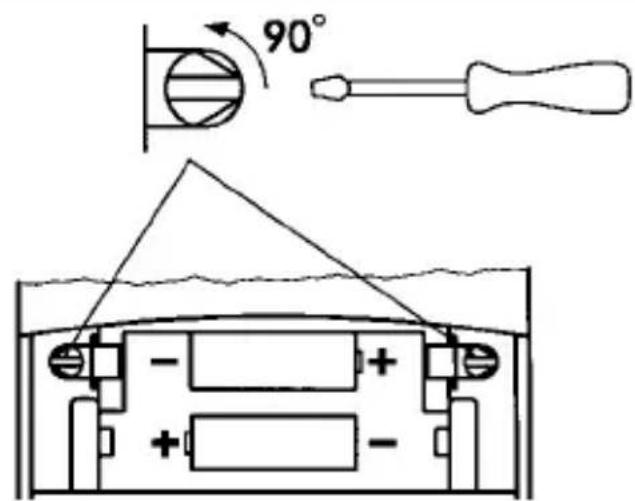

Raumthermostatuhr auf Sockel stecken und wieder verriegeln.

90°

3.3. Batterien einsetzen/wechseln

Batteriefachdeckel öffnen

Batterien einsetzen Batterietyp LR6/AA (2 Stück)

Nur Alcaline Batterien einsetzen

Batteriefachdeckel schließen

Wird nach dem Batteriewechsel die Ist-Temperatur nicht angezeigt, drücken Sie die Taste „Reset“, siehe Seite 11

3.3 Batterien einsetzen/wechseln 6

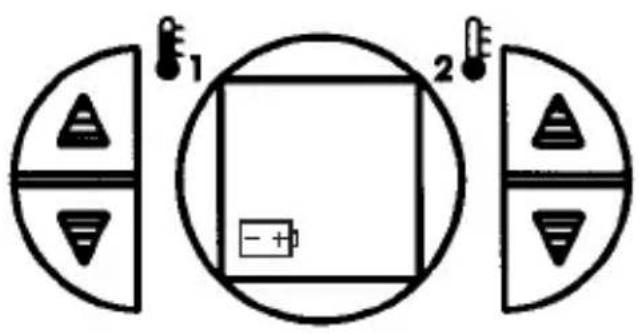

Batteriesymbol ist angezeigt

Batterien umgehend austauschen, da die Funktionssicherheit nicht mehr gewährleistet ist.

Die eingestellten Daten bleiben beim Batteriewechsel erhalten.

1 2

Hinweis:

Das Gerät mißt die Batteriespannung während des Ein- und Ausschaltens. Erfolgt kein Schaltvorgang, ändert sich die Batterieanzeige nicht.

4. Aktuelle Uhrzeit/Wochentag einstellen

Abdeckung nach oben schieben und abnehmen

4. Aktuelle Uhrzeit/Wochentag einstellen

Nur in Pfeilrichtung drehen

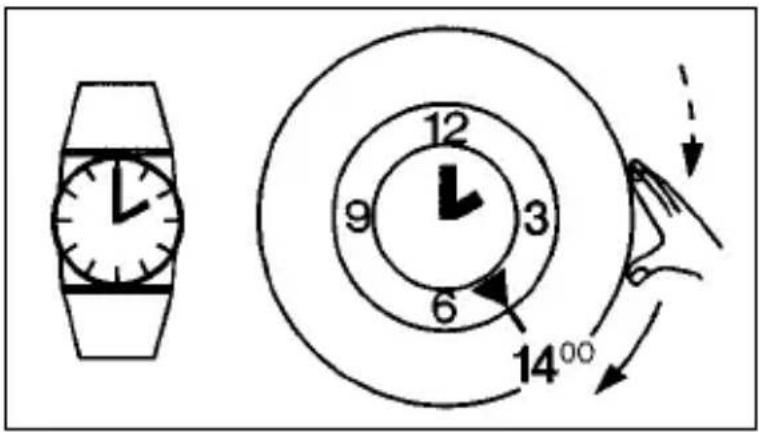

Tagesschaltuhr

z. B. 14.00 Uhr

Ring in Pfeilrichtung drehen bis gewünschte Stunde mit Markierungspfeil übereinstimmt.

Exakte Einstellung erfolgt mit dem Minutenzeiger.

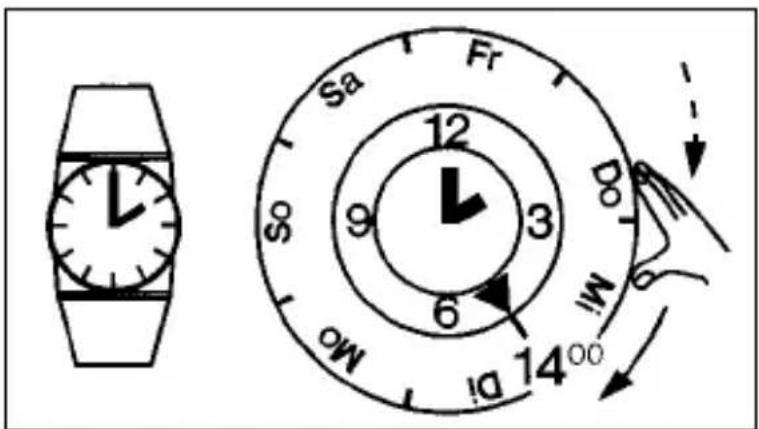

z. B. Dienstag 14.00 Uhr

Ring in Pfeilrichtung drehen bis gewünschter Wochentag im Bereich des Markierungspfeiles steht.

Exakte Einstellung erfolgt mit dem Minutenzeiger.

5.1 Schaltzeiten für den Temperaturwechsel bei Tagesschaltuhr

z. B. 06.00 Uhr - 22.00 Uhr = Komfort-temperatur

z. B. 22.00 Uhr - 06.00 Uhr = Absenk- temperatur

Segmente innen = Absenk- temperatur

Segmente außen = Komfort- temperatur

1 Segment = 15 Minuten

5.2 Schaltzeiten für den Temperaturwechsel bei Wochenschaltuhr

z. B. Montag - Freitag

06.00 Uhr - 22.00 Uhr = Komfort- temperatur

22.00 Uhr - 06.00 Uhr = Absenk- temperatur

Samstag - Sonntag

06.00 Uhr - 24.00 Uhr = Komfort- temperatur

24.00 Uhr - 06.00 Uhr = Absenk- temperatur

Segmente innen = Absenk- temperatur

Segmente außen = Komfort- temperatur

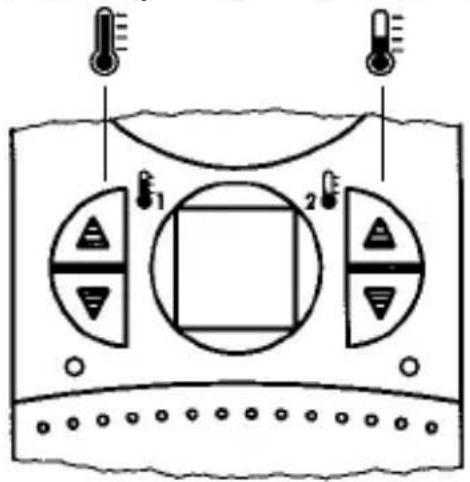

6. Temperaturniveaus einstellen

Die beiden Temperaturwerte – Solltemperaturen werden unabhängig voneinander eingestellt. Einstellbar in 0,5°C Schritten zwischen 5°C und 32°C. Der zuletzt angezeigte Sollwert wird gespeichert.

Komfort- temperatur z. B. +22°C (Werkseinstellung 21°C)

Absenk- temperatur z. B. +15°C (Werkseinstellung 15°C)

Komfort- temperatur z. B. +22°C (Werkseinstellung 21°C)

Absenk- temperatur z. B. +15°C (Werkseinstellung 15°C)

Nach ca. 4 Sekunden schaltet das Gerät in den aktuellen Zustand: Ist-Temperatur

Frostschutz ist auf jeden Fall gewährleistet, da nicht unter 5°C eingestellt werden kann.

F1 F2 12 9 3 6 F1 F2

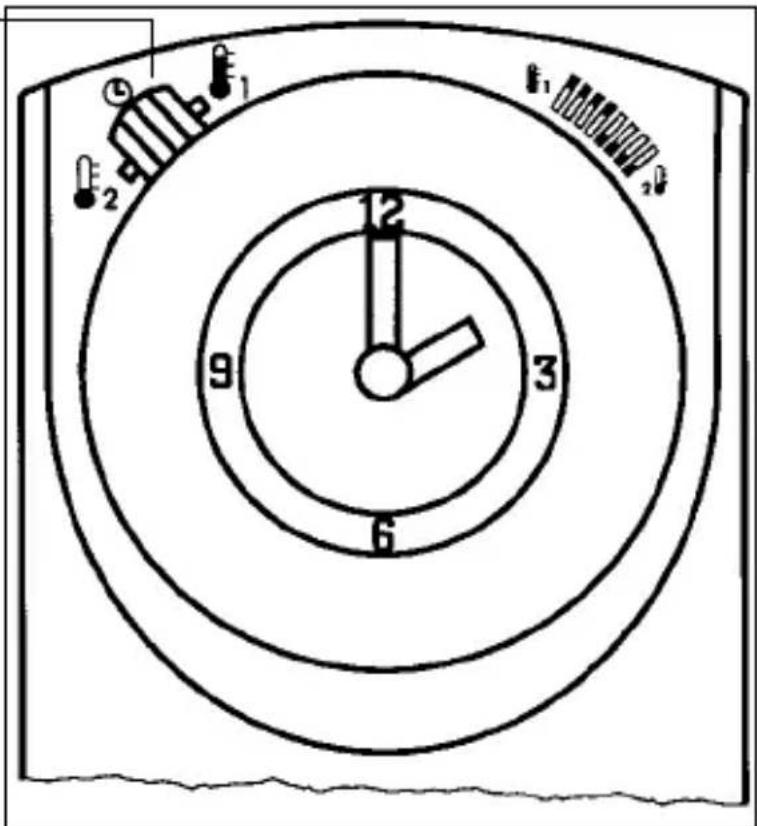

Mit dem Handschalter kann zwischen 3 Betriebsarten gewählt werden:

Betriebsart Ⓛ = Automatik

Das Gerät arbeitet nach den eingestellten Schaltzeiten und schaltet zwischen

Betriebsarten Dauertemperatur

1 = Komforttemperatur 2 = Absenktemperatur

Die gewählte Temperatur bleibt solange konstant bis eine andere Betriebsart gewählt wird.

1 2 0 4

Die Heizzyklus-Einstellung (ED-Wert) dient zur Anpassung an die Regelstrecke. Diese wird beeinflußt von:

- Raumgröße

- A rt der Heizung, z. B. Konvektoren, Etagenheizungen

- Montageart

- T emperaturregler/Thermostat

Damit eine optimale Heizungsregelung erreicht wird, kann der Einstellwert verändert werden.

Der Einstellwert reicht von 1 bis 6. Erfolgt im Raum ein zu großer Temperaturwechsel, z. B. durch Lüften, kann die Zykluszeit früher beendet werden bzw. eine neue Einschaltung erfolgen.

Ist die Temperaturdifferenz im Raum zu groß, schaltet die Anlage zu selten Ein und Aus.

D.h. der ED-Wert muß kleiner gewählt werden.

Schaltet die Anlage zu oft, ist der ED-Wert entsprechend größer zu wählen.

Werkseinstellung ED = 4

8.1 Heizzyklus/ED-Wert einstellen 10

Einstellungsempfehlungen Einstellwert

Elektrodirektheizung 1 oder 2

Badezimmerzusatz- 2 oder 3 heizkörper elektr.

Einzelraumregelung 3 oder 4 mit elektrisch betriebenen Heiz- körperventilen (Warmwasserheizung) Kleine bis mittlere Räume

Einzelraumregelung 4 oder 5 mit elektrischbetriebenen Heizkörperventilen (Warmwasserheizung) Mittlere bis große Räume

Wandgaskessel für Etagen- 4 oder 5 heizungen

Standgaskessel oder Ölkessel 4,5 oder 6 für größere Wohneinheiten

Einstellwert	1	2	3	4	5	6
Zykluszeit1x EIN - 1x AUSin Minuten	4	8,5	13	17	21	25,5

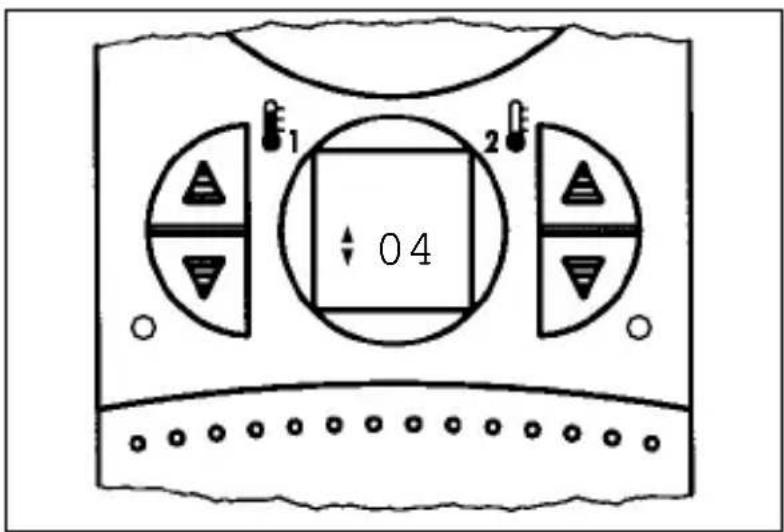

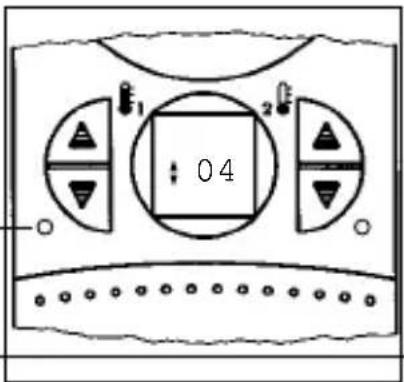

Taste 1x mit einem dünnen Gegenstand drücken

04

1 2 04

ED-Wert lesen

Taste mehrmals drücken Einstellung ändern

Nach ca. 8 Sekunden wechselt die Anzeige in den Ausgangszustand zurück.

Der zuletzt eingestellte Wert wird übernommen.

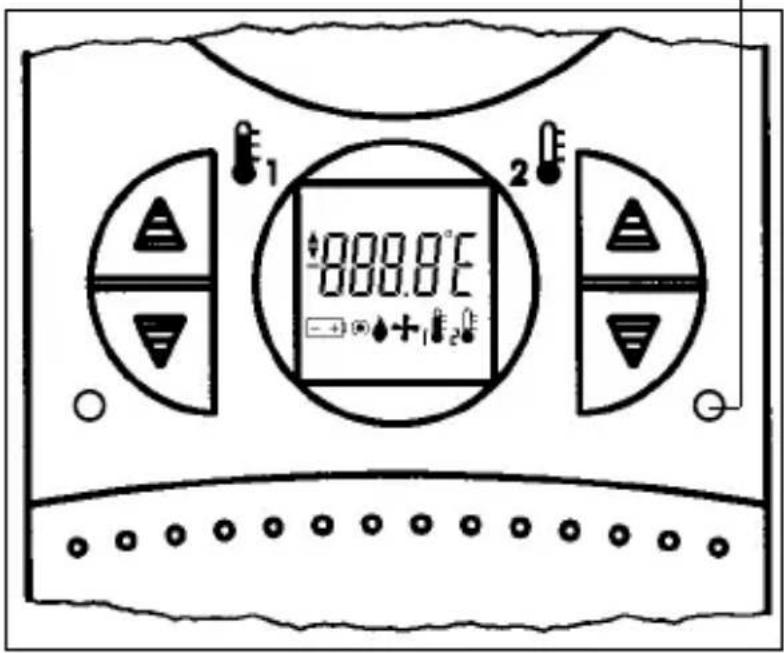

9. Reset

Mit Reset wird das Gerät in einen definierten Betriebszustand gebracht. Die eingestellten Temperaturwerte und die ED-Einstellung bleiben erhalten

Taste 1x mit einem dünnen Gegenstand drücken

Nach ca. 8 Sekunden wird die Raumtemperatur angezeigt.

Maße H x B x T (mm) 158 x 75 x 36,5

Betriebsspannung

Batterie, Typ LR6/AA (2 Stück).

Nur Alcaline

Batterien einsetzen

Schaltleistung

- bei ohmscher Last 5 A/250 V\~

– bei induktiver Last 1 A/250 V\~ cos φ 0,6

- min. 1 mA bei 24 V DC

Schaltausgang potentialfrei

Schaltkontakt 1 Wechsler

Umgebungstemperatur -5^ +45^

Schutzklasse II

Ganggenauigkeit ±2,5 s/Tag bei +25°C

Batterielebensdauer ca. 1 Jahr

Kürzeste Schaltzeit

- T agesprogramm 15 min

- Wochenprogramm 2 h, einstellbar jede Stunde

Betriebsarten

Automatikbetrieb

Komforttemperatur

Absenktemperatur

Dauerbetrieb Komforttemperatur

Dauerbetrieb Absenktemperatur

Temperaturregelbereich +5°C bis +32°C

Temperaturschaltdifferenz ±0,25 ... 0,5 K*

Regler

digital

Schutzart

IP 20

* Größere Abweichungen sind bedingt durch das Heizsystem und den beheizten Raum möglich

Seite

Probleme:

Eingeschränkte Bedienung und Funktion

Das Symbol - + erscheint im Display.

Abhilfe: 6

Batterien auswechseln

Nur Alkaline Batterien verwenden

Probleme:

Im Raum ist es zu warm bzw. zu kalt

Abhilfe: 9

Temperatureinstellungen überprüfen

Probleme:

Heizung schaltet nicht rechtzeitig Ein bzw. Aus

Abhilfe: 7 / 8

Uhrzeit und Schaltzeit überprüfen

Probleme:

Heizung schaltet nicht Ein bzw. Aus

Abhilfe: 9

Handschalter überprüfen Gerät ist auf Dauerbetrieb geschaltet

Probleme:

Heizung braucht zu lange bis die Temperatur erreicht ist. Heizung schaltet zu oft.

Abhilfe: 10

Heizzyklus-Einstellung überprüfen ggf. korrigieren

Probleme:

Im Display erscheint die Anzeige

UUUU/□□□□

Die Umgebungstemperatur ist

kleiner/größer als der

Temperaturmeßbereich

Abhilfe:

Umgebungstemperatur anpassen

z. B. direkte Sonneneinstrahlung verhindern.

12. Reinigung und Pflege 12

Das Gerät mit einem trockenen Tuch reinigen. Keine ätzenden Reinigungsmittel verwenden.

13. Alphabetisches Stichwortverzeichnis

Stichwort Seite

Anschlüsse 5

Automatikbetrieb 3 / 7 / 9

Batterie 6

Dauer-Temperaturen 3 / 7 / 8 / 9

Display 6 / 9 / 10

ED-Wert 10

Einfachstbedienung 3

Frostschutz 9

Gerätesockel 5

Heizbetrieb 3 / 7 / 8 / 9

Heizsysteme 10

Installation 4 / 5

Montage 4 / 5

Probleme und Abhilfe 12

Programm eingeben/ändern 7 / 8 / 9 / 10

Raumtemperatur 3 / 6 / 9 / 10

Reset 11

Reinigung und Pflege 12

Schaltbild 5

Schaltzeiten einstellen 7 / 8

Störungen 12

Stromversorgung 6

Systemeinstellungen 7 / 8 / 9 / 10

Technische Daten 11

Temperaturniveaus 9

Uhrzeit einstellen 7

Werkseinstellungen 9 / 10

Zeiteinstellung 7 / 8

Zykluszeiten 8 / 10

Electrische verwarming 1 of 2

Electrische badkamer- 2 of 3 verwarming

Ruumteregeling 3 of4

Technische gegevens 10

Technische Änderungen vorbehalten. Stand 8 / 97
