MANUALE UTENTE Appia V NUOVA SIMONELLI

dichiariamo, sotto la nostra responsabilità, che il prodotto: declare under our responsibility that the product:

MACCHINE PER CAFFE' ESPRESSO MODELLI: Appia - versioni V, Esse.

ESPRESSO COFFEE MACHINES MODELS: Appia - versions V, Esse.

al quale si riferisce questa dichiarazione, è costruito in conformità alle disposizioni: to which this declaration relates, following the provisions of the Directives:

EN 60335-2-75:2004 + A1:2005 + A11:2006 in combination with EN 60335-1:2002 + A1:2004 + A11:2004 + A12:2006 + A2:2006 EN 50366:2003 + A1:2006

ed è conforme alle direttive following the provisions of the Directives

2006 / 95 / CE Low Voltage 2004 / 108 / CE (EMC)

nuova simonelli spa. L'Amministratore Delegato (Ottavi Nando)

Complimenti,

con l'acquisto del modello Lei ha fatto un'ottima scelta.

L'acquisto di una macchina per caffè espresso professionale coinvolge diversi fattori di selezione: il nome dell'azienda produttrice, le specifiche funzioni della macchina, l'affidabilità tecnica, la possibilità di una pronta e adeguata assistenza, il costo. Lei certamente ha valutato tutto questo e poi ha deciso: scelgo il mode Appia

Per noi, ha scelto il meglio e potrà verificarlo, caffè dopo caffè, cappuccino dopo cappuccino.

Vedrà quanto sarà comodo, pratico ed efficiente lavorare con . Appia

Se è la prima volta che acquista una macchina Nuova Simonelli, benvenuto nell'alta caffetteria; se è già nostro Cliente, siamo molto lusingati della Sua fedeltà.

Grazie della preferenza.

Cordialmente,

Nuova Simonelli S.p.a.

3.3 MOVIMENTAZIONE 10

1. INSTALLAZIONE E OPERAZIONI PRELIMINARI ....10

2. REGOLAZIONI DEL

TECNICO QUALIFICATO .....12

5.1 RIEMPIMENTO MANUALE CALDAIA .....12

5.2 REGOLAZIONE PRESSOSTATO/POMPA .....12

5.3 REGOLAZIONE ECONOMIZZATORE

ACQUA CALDA (optional versione V/ESSE) .....13

5.4 SOSTITUZIONE DELLE PULSANTIERE .....13

1. UTILIZZO 14

6.1 APPIA V 14

6.1.1 ACCENSIONE 14

6.1.2 SPEGNIMENTO 14

6.2 APPIA ESSE 14

6.2.1 ACCENSIONE 14

6.2.2 SPEGNIMENTO 14

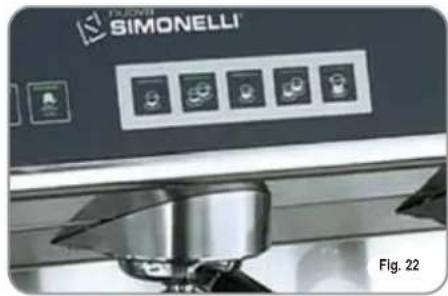

6.3 CONFIGURAZIONE SELEZIONE .....14

6.4 PREPARAZIONE DEL CAFFE' 15

6.5 UTILIZZO DEL VAPORE 15

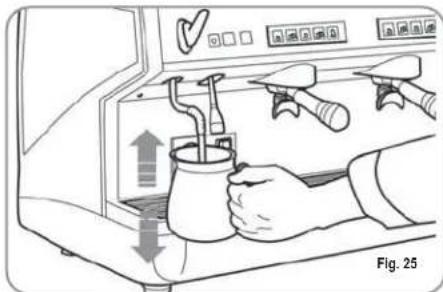

6.6 PREPARAZIONE DEL CAPPUCCINO .....15

6.7 SELEZIONE ACQUA CALDA 15

1. PROGRAMMAZIONE APPIA V .....16

7.1 PROGRAMMAZIONE DOSI 16

7.2 PROGRAMMAZIONE DOSI CAFFE' 16

7.3 PROGRAMMAZIONE ACQUA CALDA 16

7.4 PROGRAMMAZIONE SCALDATAZZE (optional) ....16

7.5 PROGRAMMAZIONE DOSI STANDARD .....17

7.6 COPIATURA DOSI 17

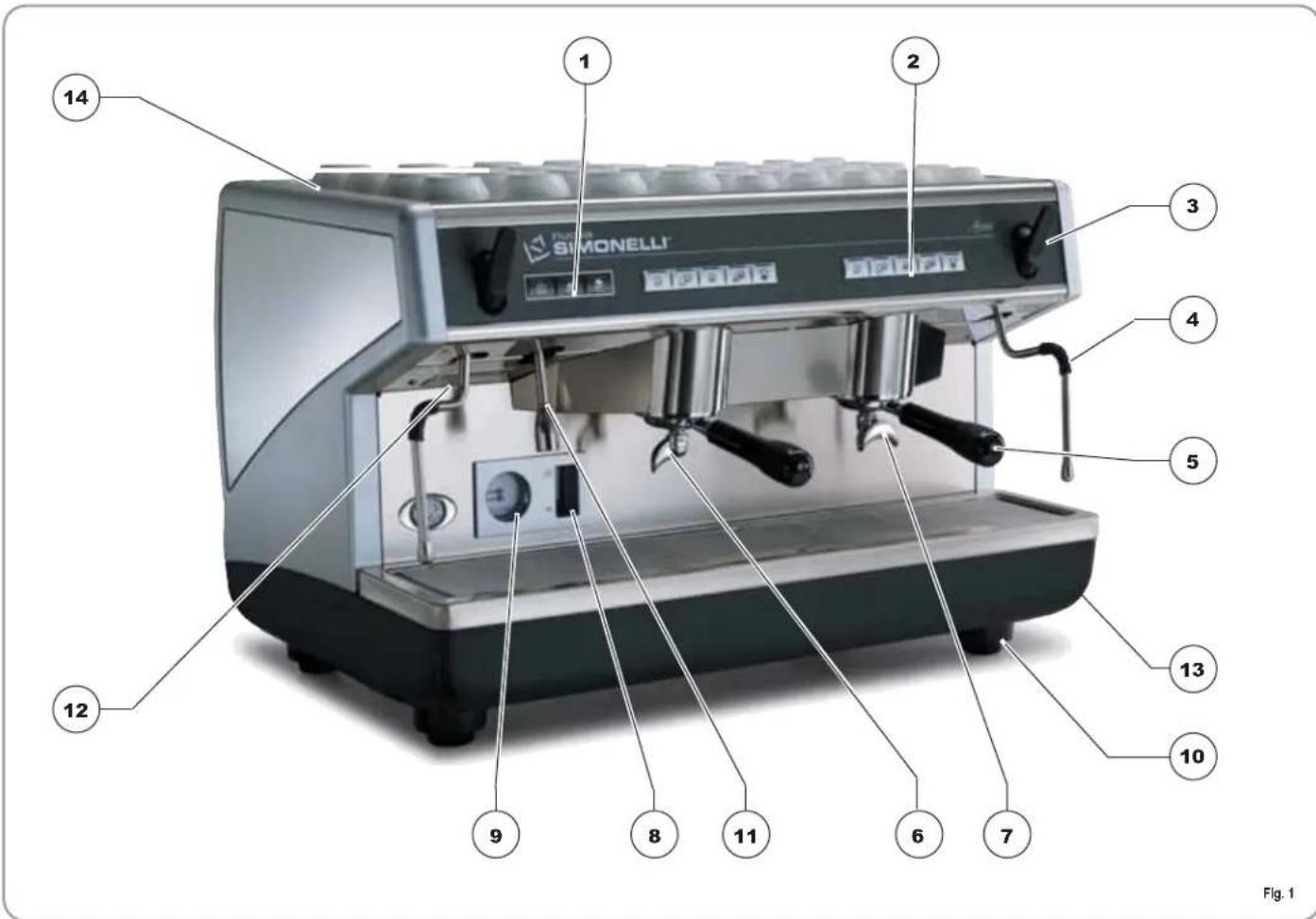

1. DESCRIZIONE V - Esse

1 2 3 4 5 13 10 7 6 11 8 9 12 14 Simonelli

LEGENDA

1 Pulsanti selezione
2 Pulsanti erogazione
3 Manopola vapore
4 Lancia vapore
5 Portafiltro
6 Becco 1 caffè
7 Becco 2 caffè
8 Livello ottico

9 Manometro
10 Piede regolabile
11 Lancia Acqua calda
12 Targhetta dati
13 Interruttore generale
14 Scaldatazze (optional)

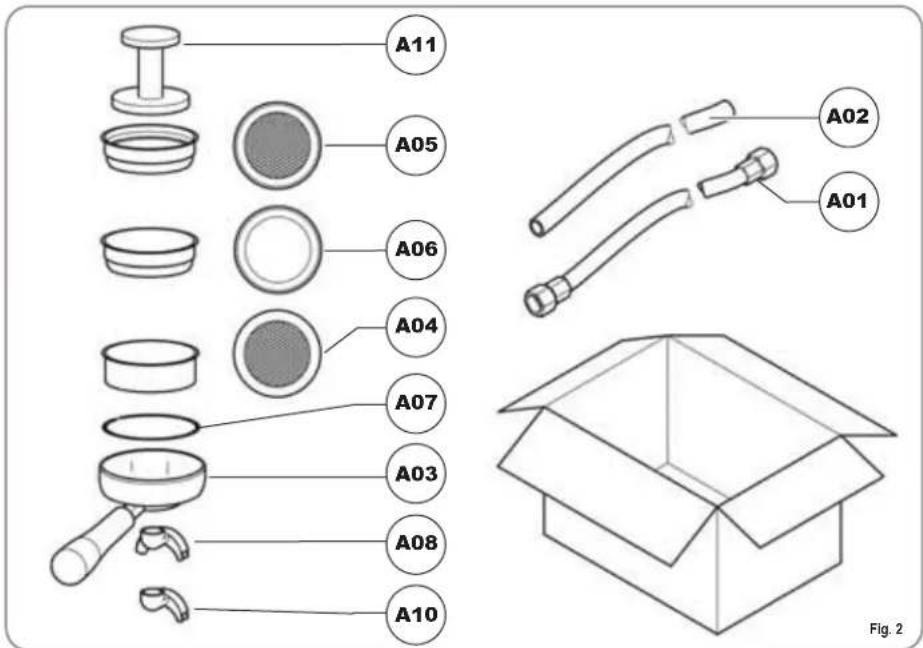

1.1 LISTA ACCESSORI

A11 A05 A06 A04 A07 A03 A08 A10 A02 A01 Fig. 2

CODICE DESCRIZIONE 2 GRUPPI 3 GRUPPI
A01 Tubo carico 38 1 1
A02 Tubo scarico ∅ 25 mm - L. 150 cm 1 1
A03 Portafiltro 3 4
A04 Filtro doppio 2 3
A05 Filtro singolo 1 1
A06 Filtro cieco 1 1
A07 Molla 3 4
A08 Becco erogazione doppio 2 3
A09 Becco erogazione singolo 1 1
A10 Pressa caffè 1 1

2. PRESCRIZIONI DI SICUREZZA

Il presente libretto costituisce parte integrante ed essenziale del prodotto e dovrà essere consegnato all'utilizzatore. Leggere attentamente le avvertenze contenute nel presente libretto in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d'uso e manutenzione. Conservare con cura questo libretto per ogni ulteriore consultazione.

Dopo aver tolto l'imballaggio assicurarsi dell'integrità dell'apparecchio. In caso di dubbio non utilizzare l'apparecchio e rivolgersi a personale professionalmente qualificato. Gli elementi dell'imballaggio (sacchetti in plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo, né essere dispersi nell'ambiente.

Prima di collegare l'apparecchio accertarsi che i dati di targa siano rispondenti a quelli della rete di distribuzione elettrica. La targa è situata sul frontale della macchina in alto a destra. L'installazione deve essere effettuata in ottemperanza alle norme vigenti, secondo le istruzioni del costruttore e da personale qualificato.

Il costruttore non può essere considerato responsabile per eventuali danni causati dalla mancanza di messa a terra dell'impianto. Per la sicurezza elettrica di questo apparecchio è obbligatorio predisporre l'impianto di messa a terra, rivolgendosi ad un elettricista munito di patentino, che dovrà verificare che la portata elettrica dell'impianto sia adeguata alla potenza massima dell'apparecchio indicata in targa.

In particolare dovrà anche accertare che la sezione dei cavi dell'impianto sia idonea alla potenza assorbita dall'apparecchio.

È vietato l'uso di adattatori, prese multiple e prolunghe. Qualora il loro uso si rendesse indispensabile è necessario chiamare un elettricista munito di patentino.

Per gli apparecchi alimentati a 220-230V, la massima impedenza fornita dalla rete di alimentazione non deve superare gli 0,37 ohm.

Durante l'installazione del dispositivo devono essere utilizzati i componenti e i materiali in dotazione al dispositivo stesso.

Qualora fosse necessario l'utilizzo di altra componentistica, l'installatore deve verificare l'idoneità dello stesso ad essere utilizzato a contatto con l'acqua per consumo umano.

L'installatore deve eseguire i collegamenti idraulici rispettando le norme di igene e sicurezza idraulica di tutela ambientale vigenti nel luogo di installazione. Quindi per l'impianto idraulico rivolgersi ad un tecnico autorizzato.

L'alimentazione del dispositivo deve essere effettuata con acqua idonea al consumo umano conforme alle disposizioni vigenti nel luogo di installazione. L'installatore deve acquisire dal proprietario/gestore dell'impianto conferma che l'acqua rispetti i requisiti sopra indicati.

Questo apparecchio dovrà essere destinato solo all'uso descritto in questo manuale. Il costruttore non può essere considerato responsabile per eventuali danni causati da usi impropri, erronei ed irragionevoli.
L'apparecchio non è idoneo per l'utilizzo da parte dei bambini, persone con ridotte capacità fisiche, sensoriali o mentali, o carenti di conoscenze a meno che non sia data supervisione o istruzione.
Le temperature massime e minime di immagazzinamento devono essere comprese nel range [-5,+50]°C.
La temperatura di funzionamento deve essere compresa nel range [+5, +35]°C.
Al termine dell'installazione, il dispositivo viene attivato e portato fino alla condizione nominale di lavoro lasciandolo in condizioni di "pronto al funzionamento". Successivamente il dispositivo viene spento e tutto il circuito idraulico viene svuotato della prima acqua immessa in modo da eliminare eventuali impurità iniziali. In seguito il dispositivo viene nuovamente caricato e portato fino alle condizioni nominali di funzionamento. Dopo il raggiungimento dello stato di "pronto al funzionamento" si effettuano le seguenti erogazioni: - 100% del circuito caffè attraverso l'erogatore caffè (per più erogatori si divida in uguale misura); - 100% del circuito acqua calda attraverso l'erogatore acqua (per più erogatori si divida in uguale misura); - apertura di ciascuna uscita vapore per 1 minuto Al termine dell'installazione sarebbe buona regola stilare un rapporto di quanto effettuato.

Il cavo di alimentazione deve essere sostituito da un Tecnico Specializzato con un Ricambio Originale, disponibile presso i Centri di Assistenza Autorizzati, provvisto di un conduttore di terra speciale.
Nel caso di macchine non dotate di spine di collegamento alla presa elettrica è necessario predisporre la rete con un sezionatore che sezioni ogni fase.
• non toccare l'apparecchio con mani o piedi bagnati;
• non usare l'apparecchio a piedi nudi;
• non usare, prolunghe in locali adibiti a bagno o doccia;
• non tirare il cavo di alimentazione, per scollegare l'apparecchio dalla rete di alimentazione;
• non lasciare esposto l'apparecchio ad agenti atmosferici (pioggia, sole, ecc.);
• non permettere che l'apparecchio sia usato da bambini, o da personale non autorizzato e che non abbia letto e ben compreso questo manuale.

ATTENZIONE

ATTENZIONE

L'uso di un qualsiasi apparecchio elettrico comporta l'osservanza di alcune regole fondamentali. In particolare:

ATTENZIONE PERICOLO DI SCOSSA ELETTRICA

Il tecnico autorizzato deve, prima di effettuare qualsiasi operazione di manutenzione, spegnere l'interrutto-re della macchina e staccare la spina o aprire il sezionatore.

Per le operazioni di pulizia attenersi esclusivamente a quanto previsto nel seguente libretto.

In caso di guasto o di cattivo funzionamento dell'apparecchio, spegnerlo. È severamente vietato intervenire. Rivolgersi esclusivamente a personale professionalmente qualificato. L'eventuale riparazione dei prodotti dovrà essere effettuata solamente dalla casa costruttrice o da centro di assistenza autorizzato utilizzando esclusivamente ricambi originali. Il mancato rispetto di quanto sopra può compromettere la sicurezza dell'apparecchio.

All'installazione, l'elettricista munito di patentino dovrà prevedere un interruttore onnipolare come previsto dalle normative di sicurezza vigenti con distanza di apertura dei contratti uguale o superiore a 3 mm.

Per evitare surriscaldamenti pericolosi si raccomanda di svolgere per tutta la sua lunghezza il cavo di alimentazione.

Non ostruire le griglie di aspirazione e/o di dissipazione in particolare dello scaldatazze.

Il cavo di alimentazione di questo apparecchio non deve essere sostituito dall'utente. In caso di danneggiamento, spegnere l'apparecchio e per la sua sostituzione rivolgersi esclusivamente a personale professionalmente qualificato.

Gli apparecchi monofase con corrente superiore a 15A e gli apparecchi trifase venduti senza spina sono collegati all'impianto di alimentazione elettrica direttamente tramite il cavo; non è possibile quindi, l'utilizzo di una spina.

Allorché si decida di non utilizzare più un apparecchio di questo tipo si raccomanda di renderlo inoperante dopo aver staccato la spina, tagliare il cavo di alimentazione.

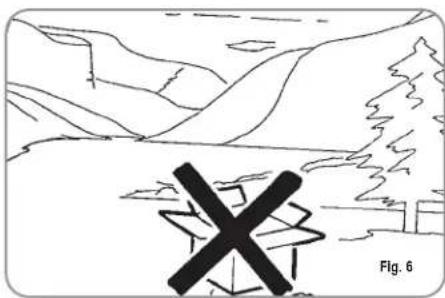

ATTENZIONE PERICOLO DI INQUINAMENTO

Non disperdere la macchina nell'ambiente: per lo smaltimento rivolgersi ad un centro autorizzato o contattare il costruttore che darà indicazioni in merito.

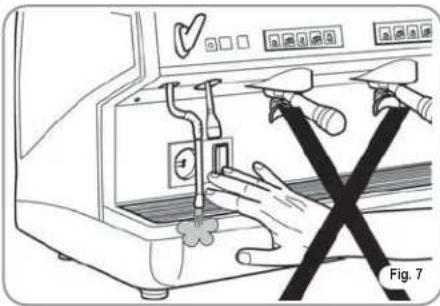

ATTENZIONE PERICOLO DI INTOSSICAZIONE

Durante l'uso della lancia del vapore, prestare molta attenzione e non mettere le mani sotto di esso e non toccarla subito dopo l'uso.

ATTENZIONE PERICOLO DI USTIONE

Ricordare che prima di effettuare qualsiasi operazione di installazione, manutenzione, scarico, regolazione, l'operatore qualificato deve indossare i guanti da lavoro e le scarpe antinfortunistiche.

Il massimo livello di disturbo sonoro emesso è inferiore ai 70db.

Il tubo alla connessione idrica se sostituito non deve essere più riutilizzato.

ATTENZIONE

INFORMAZIONE AGLI UTENTI Ai sensi dell' art. 13 del Decreto Legislativo 25 luglio 2005, n. 151 "Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'

uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti".

Il simbolo del cassonetto barrato riportato sul l'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientalmente

compatibile contribuisce ad evitare possibili effetti negativi sull' ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs.n.22/1997" (articolo 50 e seguenti del D.Lgs.n.22/1997).

3. TRASPORTO E MOVIMENTAZIONE

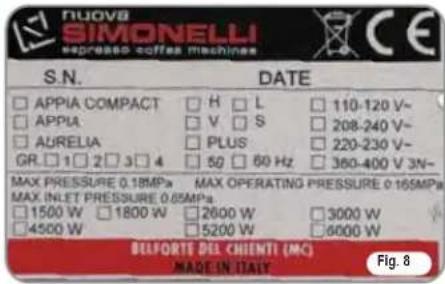

3.1 IDENTIFICAZIONE MACCHINA

Per qualsiasi comunicazione con il costruttore Nuova Simonelli, citare sempre il numero di matricola della macchina.

NUOVA SIMONELLI espresso coffe machines S.N. DATE APPIA COMPACT H L 110-120 V- APPIA V S 208-240 V- AURELIA PLUS 220-230 V- GR. 1 2 3 4 50 Hz 360-400 V 3N- MAX PRESSURE 0.18MPa MAX OPERATING PRESSURE 0.165MPa MAX INLET PRESSURE 0.65MPa 1500 W 1800 W 2600 W 3000 W 4500 W 5200 W 6000 W BELFORTE DEL CHIENTI (MC) MADE IN ITALY Fig. 8

3.2 TRASPORTO

La macchina viene trasportata in pallett con più macchine dentro scatoloni assicurati al pallett con delle centine.

Prima di procedere a qualsiasi operazione di trasporto o movimentazione, l'operatore deve:

- indossare guanti e scarpe antinfortunistici ed una tuta con elastici alle estremità. Il trasporto del pallett deve essere effettuato con un mezzo di sollevamento adeguato (tipo muletto).

3.3 MOVIMENTAZIONE

ATTENZIONE

PERICOLO DI URTO O SCHIACCIAMENTO

L'operatore durante tutta la movimentazione, deve avere l'attenzione che non ci siano persone, cose od oggetti nell'area di operazione.

Sollevare lentamente il pallett a circa 30 cm da terra e raggiungere la zona di carico. Dopo aver verificato che non ci siano ostacoli, cose o persone, procedere al carico.

Una volta arrivati a destinazione, sempre con un mezzo di sollevamento adeguato (es. muletto), dopo essersi assicurati che non ci siano cose o persone nell'area di scarico, portare il pallett a terra e movimentarlo a circa 30 cm da terra, fino all'area di immagazzinamento.

ATTENZIONE

PERICOLO DI URTO O SCHIACCIAMENTO

Prima della seguente operazione verificare che il carico sia a posto e che con il taglio delle centine non cada.

L'operatore con guanti e scarpe antinfortunistiche, deve procedere al taglio delle centine e allo stoccaggio del prodotto, in questa operazione consultare le caratteristiche tecniche del prodotto per vedere il peso della macchina da immagazzinare e potersi regolare di conseguenza.

4. INSTALLAZIONE E OPERAZIONI PRELIMINARI

Una volta rimosso l'imballo e aver verificato l'integrità della macchina e degli accessori, procedere come descritto di seguito:

• posizionare la macchina su un piano orizzontale;
• assemblare i piedini di sostegno della macchina inserendo l'inserto all'interno del guscio cilindrico;
• avvitare il piedino in gomma nella filettatura dell'inserto contenuto nel guscio;
• avvitare tutto il gruppo assemblato nelle apposite sedi di alloggiamento dei piedini della macchina;
• mettere in piano la macchina agendo sui piedini di regolazione;

NOTA: la scanalatura del guscio deve essere rivolta verso l'alto, come indicato nella figura successiva.

In fase preliminare, dopo la messa in piano della macchina, si consiglia di installare un addolcitore (1), all'uscita della rete idrica, e di seguito un filtro a maglia (2).

Questo non permette alle impurità, come sabbia, particelle di calcare in sospensione, ruggine ecc., di danneggiare le delicate superfici in grafite, garantendo una buona durata della macchina.

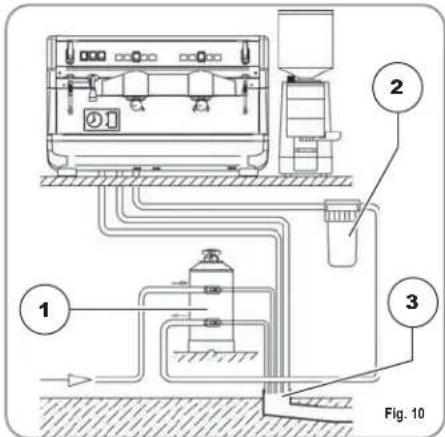

Dopo queste operazioni, provvedere ai collegamenti idraulici come illustrato nella seguente figura.

ATTENZIONE

La pressione della rete idrica raccomandata è [2,3] bar.

ATTENZIONE

Evitare strozzature nei tubi di collegamento. Verificare inoltre che lo scarico (3) sia in grado di eliminare gli scarti.

1 2 3 Fig. 10

LEGENDA

1 Addolcitore
2 Filtro a maglia
3 Scarico ∅ 50 mm

NOTA: Per un buon funzionamento della macchina occorre che la pressione di rete non superi i 4 bar. In caso contrario, installare un riduttore di pressione a monte dell'addolcitore; il tubo in entrata dell'acqua deve avere un diametro interno non inferiore ai 6 mm ( 38 ").

ATTENZIONE

PERICOLO DI SCOSSA ELETTRICA

La macchina deve essere sempre protetta

con un interruttore automatico onnipolare di adeguata potenza con distanza di apertura dei contatti uguale o superiore a 3 mm.

La Nuova Simonelli non risponde di alcun danno a cose o persone derivante dalla mancata osservanza delle vigenti norme di sicurezza.

Prima di allacciare la macchina a una rete elettrica verificare che il voltaggio indicato sulla targhetta dati della macchina corrisponda a quello della rete.

In caso contrario, effettuare i successivi collegamenti sulla base della linea elettrica a disposizione, come illustrato successivamente:

• per voltaggio V 380 / 3 fasi +Neutro:

L1 L2 L3 N T 1 2 3 4 5 Fig. 11

• per voltaggio V 230 / monofase

L1 L2 L3 N T 1 2 3 4 5 Fig. 12

LEGENDA

1 Nero
2 Grigio
3 Marrone

4 Blu
5 Gialloverde

NOTA: All'inizio della attività giornaliera e comunque nel caso in cui vi siano pause maggiori di 8 ore bisogna procedere ad effettuare il ricambio del 100% dell'acqua contenuta nei circuiti utilizzando gli erogatori preposti.
NOTA: In caso di esercizi in cui il servizio è continuativo effettuare i ricambi di sopra descritti almeno con frequenza settimanale.

5. REGOLAZIONI DEL TECNICO QUALIFICATO

ATTENZIONE

Le regolazioni di seguito elencate devono essere eseguite SOLO dal Tecnico Specializzato.

La Nuova Simonelli non risponde di alcun danno a cose o persone, derivanti da una mancata asservanza delle prescrizioni di sicurezza, descritte in questo manuale.

ATTENZIONE PERICOLO DI SCOSSA ELETTRICA

Il tecnico specializzato deve, prima di effetture qualsiasi operazione di regolazione, spegnere l'interruttore della macchina e staccare la spina.

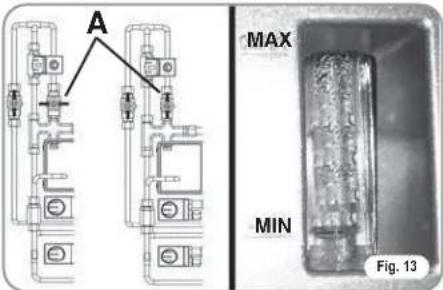

5.1 RIEMPIMENTO MANUALE CALDAIA

Tutti i modelli sono muniti di sonda di livello, per mantenere costante il livello di acqua all'interno della caldaia.

E' buona norma, al primo avviamento della macchina, riempire manualmente la caldaia per evitare che la resistenza elettrica si danneggi e che inserisca la protezione elettronica.

Se questo dovesse accadere, è sufficiente spegnere la macchina e riaccenderla, per completarne il caricamento (vedi capitolo "MESSAGGI FUNZIONE MACCHINA - ERRORE LIVELLO").

Per effettuare il primo riempimento manuale, agire come descritto di seguito:

- rimuovere la griglia del piano di lavoro;

• agire sul rubinetto livello manuale "A", per permettere l'ingrasso dell'acqua nella caldaia;
• raggiunto il livello minimo, indicato dal livello ottico, chiudere il rubinetto "A";

A MAX MIN Fig. 13

- accendere la macchina, posizionando l'interruttore generale su "I", in modo da attivare la sonda livello, che provvederà al mantenimento in modo automatico dell'acqua nella caldaia.

5.2 REGOLAZIONE PRESSOSTATO / POMPA

Per modificare la pressione di esercizio della caldaia, quindi la temperatura dell'acqua, in funzione delle varie esigenze o delle caratteristiche del caffè utilizzato, agire come descritto di seguito:

• rimuovere la griglia del piano di lavoro;
• togliere la protezione in lamiera svitando le due viti laterali (A) come illustrato nella seguente figura;

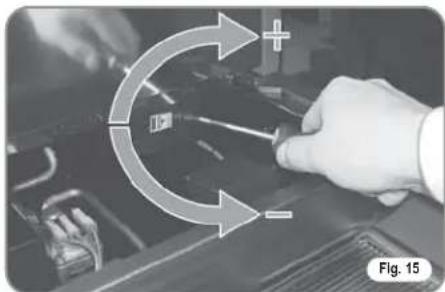

- agire sulla vite di regolazione de Ipressosta-to per AUMENTARE (senso orario) oppure DIMINUIRE (senso antiorario) la pressione;

Valore consigliato: 1 - 1,4 bar (secondo il tipo di caffè).

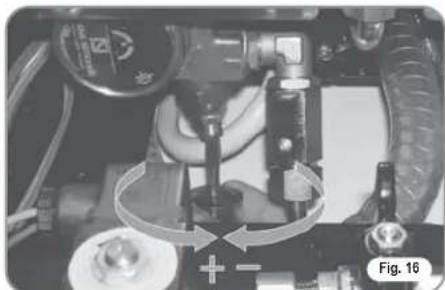

- Agire sulla vite di regolazione della pompaper AUMENTARE (senso orario) oppure DIMINUIRE (senso antiorario) la pressione;

Valore consigliato: 9 bar.

- La pressione impostata della pompa viene visualizzata nel settore inferiore del mano-metro.

MAX MIN Fig. 17

Al termine delle regolazioni, riposizionare la protezione in lamiera nell'apposito alloggiamento e fissarla con le quattro viti laterali; riposizionare la griglia del piano di lavoro.

5.3 REGOLAZIONE ECONOMIZZATORE ACQUA CALDA (optional versione V/ESSE)

Tutti i modelli sono equipaggiati di un miscelatore di acqua calda, il quale permette di regolare la temperatura di uscita dell'acqua e di ottimizzare il rendimento del sistema.

Per regolare l'economizzatore acqua calda, occorre rimuovere il pannello sinistro della macchina, operando come descritto di seguito:

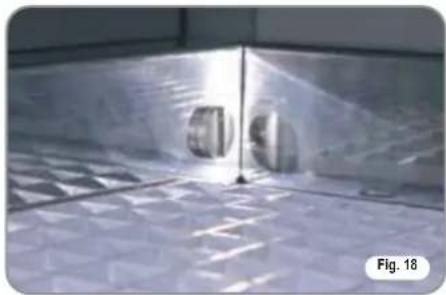

• svitare le due viti superiori (Fig. 18);

- svitare la vite di fianco alla lancia vapore A; - premere il pomello B e rimuovere il pannello sinistro.

B A Fig. 19

- per regolare la temperatura dell'acqua calda in uscita dalla lancia, ruotare il pomello di registro in senso ORARIO / ANTIORARIO per AUMENTARE / DIMINUIRE la temperatura;

- al termine dell'operazione rimontare il pannello sinistro della macchina.

5.4 SOSTITUZIONE DELLE PULSANTIERE

Per un corretto funzionamento occorre, all'atto della sostituzione, personalizzare ogni scheda pulsantiera, agendo sui selettori posti sulla scheda (lato tasti), così come sotto indicato.

GRUPPO	sw1	sw2	sw3	sw4	sw5	sw6
Gruppo 1	On	Off	Off	On	Off	Off
Gruppo 2	Off	On	Off	Off	On	Off
Gruppo 3	Off	Off	On	Off	Off	On

6. UTILIZZO

L'operatore deve prima di iniziare la lavorazione, accertarsi di aver letto e ben compreso le prescrizioni di sicurezza di questo manuale.

6.1 APPIA V

6.1.1 ACCENSIONE

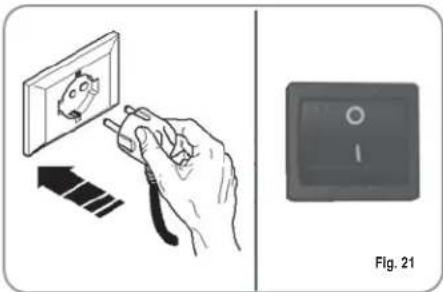

• Collegare la macchina alla presa elettrica.
- Posizionare l'interruttore generale (n.13, Fig 1) in posizione "ON".

Fig. 21

Il led del tasto accensione inizierà a lampeggiare.

Mantenere premuto il tasto accensione per 5 secondi;

a questo punto inizierà il Lamp-test in cui tutti i led sono accesi; dopo 3 secondi il Lamp-test termina e si spegne il tasto acqua calda.

Lo stato di macchina in funzione viene indicato dall'accensione permanente del led tasto accensione e di tutti i led dei tasti erogazione.

NOTA: tutti i tasti selezione sono abilitati si dalla fine della diagnosi.

ATTENZIONE

In caso di manutenzione alla scheda elettronica, spegnere la macchina tramite l'interruttore generale esterno o scollegare il cavo di alimentazione.

6.1.2 SPEGNIMENTO

• Premendo il tasto accensione/spegnimento e mantenendolo premuto per circa 2
  secondi la macchina si spegne e il led del tasto accensione/spegnimento torna a lampeggiare.
• Posizionare poi l'interruttore generale in posizione "OFF".

6.2 APPIA ESSE

6.2.1 ACCENSIONE

- Collegare la macchina alla presa elettrica e posizionare l'interruttore generale in posizione "I".

6.2.2 SPEGNIMENTO

- Posizionare l'interruttore generale in posizione "O".

6.3 CONFIGURAZIONE SELEZIONE

Impostare la funzione desiderata sui tasti a disposizione posti sopra i portafiltri (Vedi capitolo "DESCRIZIONE").

(Configurazione selezioni)

1 Caffè corto

2 Caffè corto

1 Caffè lungo

2 Caffè lungo

Continuo

6.4 PREPARAZIONE DEL CAFFE'

Sganciare il portafiltro e riempire di una o due dosi di caffè macinato a seconda del filtro utilizzato.

Pressare il caffè con l'apposito pressino in dotazione, pulire dai residui di polvere di caffè il bordo anulare del filtro (per garantire una migliore tenuta e un'inferiore usura della guarnizione).

Innestare quindi il portafiltro nel gruppo.

Premere il pulsante caffè desiderato:

1 Caffè corto

2 Caffè corto

1 Caffè lungo

2 Caffè lungo

Si attiva la pompa e si apre l'elettrovalvola del gruppo dando avvio all'infusione del caffè.

L' operazione è evidenziata dall'accensione del tasto premuto.

NOTA: nelle fasi di pausa, lasciare il portafiltro innestato al gruppo affinchè rimanga sempre caldo.

I gruppi di erogazione sono termocom-

pensati a circolazione totale di acqua calda, per garantire la massima stabilità termica durante l'esercizio.

6.5 UTILIZZO DEL VAPORE

ATTENZIONE PERICOLO DI USTIONE

Durante l'uso della lancia del vapore, pre- stare molta attenzione a non mettere le mani sotto di essa e non toccarla subito dopo.

Per utilizzare il vapore è sufficiente tirare o spingere l'apposita leva (Fig. 24).

Tirando completamente, la leva rimane bloccata nella posizione di massima erogazione, spingendo, il ritorno della leva è automatico.

Le due lance vapore sono snodate, consentendo un più agevole utilizzo delle stesse.

NOTA: L'utilizzo della lancia vapore deve essere sempre preceduta dall'operazione di spurgo della condensa per almeno 2 secondi o seguendo le istruzioni del costruttore.

6.6 PREPARAZIONE DEL CAPPUCCINO

Per ottenere la tipica schiuma immergere il beccuccio del vapore in fondo al recipiente

pieno per 1/3 (preferibilmente a forma troncoconica). Aprire il vapore. Prima che il latte abbia raggiunto lo stato di ebollizione, spostare il beccuccio del vapore in superficie facendo sfiorare il latte con piccoli spostamenti in senso verticale. Alla fine dell'operazione pulire accuratamente la lancia con un panno morbido.

6.7 SELEZIONE ACQUA CALDA

ATTENZIONE PERICOLO DI USTIONE

Durante l'uso della lancia dell'acqua calda, prestare molta attenzione a non mettere le mani sotto di essa e non toccarla subito dopo.

Consente l'erogazione di acqua calda per preparare thè, camomilla e tisane.

Posizionare sotto la lancia acqua calda un contenitore e azionare interruttore (versione ESSE) o premere il pulsante selezione acqua calda (versione V).

Assicurarsi che il pulsante stesso si illumini. Dalla lancia acqua calda verrà erogata acqua per un tempo equivalente al valore programmato.

NOTA: L'erogazione dell'acqua calda può avvenire contemporaneamente a quella del caffè.

7. PROGRAMMAZIONE Appia V

7.1 PROGRAMMAZIONE DOSI

Per entrare negli ambienti di programmazione, operare come descritto:

NOTA: Operazione eseguibile a macchina accesa.

- Per entrare nello stato di programmazione dosi di ogni gruppo è necessario premere per 5 sec. il tasto erogazione continua

• I tasti erogazione cominceranno a lampeggiare.
  • L'accesso alla programmazione del primo gruppo abilita anche l'impostazione dei parametri di funzionamento della macchina.

7.2 PROGRAMMAZIONE DOSI CAFFE'

Per programmare la dose di acqua relativa a uno dei tasti erogazione, procedere come segue:

• riempire con la giusta dose di caffè il porta-filtro (il portafiltro può essere singolo o doppio, a seconda del tasto che si desidera programmare).
• Immettere il portafiltro nel gruppo.
• Premere uno dei pulsanti erogatori:

• L'erogazione ha inizio; una volta raggiunta la quantità desiderata premere il tasto continuo

• L'erogazione si arresta e il tasto dose scelto si spegne (gli altri tasti continuano a lampeggiare).
• Premere il tasto continuo per uscire dalla programmazione o continuare la programmazione di altri tasti dose.

NOTA: Questa procedura è utilizzabile per tutti i gruppi della macchina ad eccezione che venga effettuata un gruppo alla volta, gli altri gruppi possono continuare a operare normalmente.

7.3 PROGRAMMAZIONE ACQUA CALDA

• Entrare in programmazione secondo la relativa procedura.
• Premere il tasto selezione acqua calda

• L'erogazione dell'acqua calda ha inizio.
- Stabilire la dose di acqua calda desiderata e premere nuovamente il tasto

- Premere il tasto continuo per uscire dalla programmazione o continuare la programmazione di altri tasti selezione.

7.4 PROGRAMMAZIONE SCALDATAZZE (optional)

• Entrare in programmazione del primo gruppo secondo la relativa procedura.
• Premere il tasto selezione scaldatazze

- I pulsanti erogazione del primo e del secondo gruppo segnalano rispettivamente il tempo di accensione e di spegnimento in modalità automatica mentre lampeggiano i tasti continuo

del primo e del secondo gruppo.

Come descritto in tabella, ad ognuno dei tasti erogazione è associato un valore; il tempo di accensione dello scaldatazze è dato dalla somma dei valori dei tasti del primo gruppo illuminati. La stessa modalità di conteggio avviene per il tempo di spegnimento dello scaldatazze con i tasti del secondo gruppo.

Tasto

Gruppo 1 (tempo on)

Gruppo 2 (tempo off)

- E' possibile impostare dei valori predeterminati per le 4 dosi del gruppo, per l'acqua (vapore).

Per fare ciò occorre premere il tasto e mantenerlo premuto per almeno 10 secondi fino a quando i tasti lampeggianti si spengono.

Le dosi sono:

1CN 2CN 1CL 2CL
40 cc 60 cc 50 cc		85 cc

ACQUA

9 sec.

NOTA: Un tempo di 0 secondi per l'acqua e per il vapore ne determina il funzionamento in continuo.

7.6 COPIATURA DOSI

E' possibile copiare le dosi memorizzate per il gruppo 1 nelle dosi del gruppo 2 o 3.

Questa operazione, avviene premendo il tasto continuo del gruppo 2 o 3 almeno

per 8 secondi fino a quando i tasti lampeggianti si spengono.

7.7 PROGRAMMAZIONE PARAMETRI DI FUNZIONAMENTO

ATTENZIONE

Le regolazioni di seguito elencate devono essere eseguite SOLO dal Tecnico Specializzato.

Premendo il tasto del secondo gruppo, dopo essere entrati in programmazione del primo gruppo, si accede all'impostazione dei parametri di funzionamento macchina; situazione segnalata dall'accensione del tasto continuo del secondo gruppo.

1. Attivazione pompa se attivato livello.
2. Attivazione blocco software per ingresso in programmazione dosi.
3. Regolazione luminosità tastiera.
4. Attivazione pompa con acqua calda (nelle macchine con economizzatore).
5. Disabilitazione scaldatazze.
6. Ripristino parametri di default.

1. Attivazione pompa durante livello.

Tramite il tasto caffè corto del secondo gruppo si imposta l'attivazione della pompa durante il livello:

se il tasto è acceso la pompa si attiva assieme al livello, se è spento la pompa non si attiva con il livello.

1. Attivazione blocco software per l'ingresso in programmazione dosi.

Tramite il tasto caffè lungo si attiva il blocco software per la programmazione delle dosi (tasto acceso) o si disattiva il blocco (tasto spento).

3. Regolazione luminosità tastiera.

Il tasto 2 caffè lunghi del secondo gruppo viene utilizzato per scegliere la luminosità dei tasti tra 5 livelli preimpostati.

Premendo il tasto , che lampeggia, si cambia il livello, abbassando il valore fino al minimo per poi ritornare al valore massimo.

4. Attivazione pompa con acqua calda (solo per macchine con economizzatore).

Tramite il tasto acqua calda si impostata l'attivazione della pompa durante l'erogazione di acqua.

Se il tasto è acceso la pompa si attiva durante l'erogazione di acqua calda, se è spento la pompa non si attiva.

5. Disabilitazione scaldatazze.

Tramite il tasto si attiva o si disattiva il funzionamento dello scaldatazze; se il tasto è acceso, lo scaldatazze funziona normalmente come impostato nella programmazione, se il tasto è spento lo scaldatazze è disabilitato.

Se lo scaldatazze non è abilitato, il tasto si accende solamente durante il Lamp-

test, dopodichè ogni pressione del tasto non ha alcun effetto.

Premendo il tasto continuo del secondo gruppo vengono memorizzati i valori modificati e si esce dalla pagina per l'impostazioni parametri funzionamento macchina.

6. Ripristino parametri di default

E' possibile un ripristino dei parametri di default, cioè livello pompa, acqua con pompa, luce massima e scaldatazze abilitato.

Per ripristinare questi parametri è sufficiente accendere la macchina, tramite il tasto

con i tasti 2 caffè corti e 2 caffè lun-

del

primo

gruppo

2 caffè lun-

contemporaneamente.

7.8 CICLO AUTOMATICO DI PULIZIA GRUPPI

Per entrare nello stato di pulizia automatica si deve spegnere la macchina e riaccenderla mantenendo premuti i tasti acqua calda e scaldatazze durante il Lamp-test

iniziale.

Al termine del Lamp-test iniziano a lampeggiare i tasti e ed i tasti un caffè lungo

di tutti i gruppi.

Premendo il tasto lavaggio del relativo gruppo.

Terminato il ciclo di lavaggio si può effettuare il ciclo di risciacquo sullo stesso gruppo, pre-mendo nuovamente il tasto

inizia il ciclo di

Se si vuole eseguire il ciclo di risciacquo in un secondo momento è sufficiente spegnere la macchina: la scheda mantiene memorizzati i cicli di pulizia da terminare. Alla successiva accensione, infatti, la scheda entrerà automaticamente nello stato di pulizia gruppi, senza

premere i tasti

Premendo i tasti e per 2 secondi si esce dallo stato di pulizia nel caso in cui non ci siano cicli da terminare, altrimenti rimarranno lampeggianti i tasti dei gruppi in cui

si deve ancora eseguire il ciclo di risciacquo.

Mantenendo i tasti e per altri 2 secondi, si forza l'uscita dallo stato di pulizia azzerando l'informazione sui risciacqui da terminare.

Se il ciclo di pulizia viene completato, il tasto del gruppo si spegne.

Se non ci sono altri risciacqui da seguire la scheda esce dallo stato di pulizia.

8. PULIZIA E MANUTENZIONE

Durante la manutenzione/riparazione i componenti utilizzati devono garantire di mantenere i requisiti di igiene e sicurezza previsti per il dispositivo. I ricambi originali forniscono questa garanzia.

Dopo una riparazione o una sostituzione di componenti che riguardano parti a contatto con acqua e alimenti, deve essere effettuata la procedura di lavaggio o seguendo le procedure indicate dal costruttore.

8.1 ARRESTO

Per arrestare la macchina bisogna ripremere l'interruttore generale e portarlo nella posizione OFF.

Fig. 26

8.2 PULIZIA DELLA CARROZZERIA

Prima di effettuare qualsiasi operazione di pulizia, bisogna portare la macchina a stato energetico "OFF" (cioè interruttore macchina spento e spina staccata o sezionatore aperto).

ATTENZIONE

Non utilizzare solventi, prodotti a base di cloro, abrasivi.

ATTENZIONE

Non è possibile pulire l'apparecchio con getto d'acqua o immergendolo in acqua.

Pulizia zona lavoro: togliere la griglia del pianolavoro sollevandolo anteriormente verso l'alto e sfilarlo, togliere il sottostante piatto raccogliacqua e pulire il tutto con acqua calda e detersivo. Pulizia carena: per pulire tutte le parti cromate utilizzare un panno morbido inumidito.

8.3 PULIZIA DELLE DOCCETTE INOX

Le doccette inox sono situate sotto i gruppi erogazione, come si vede in figura.

NOTA: Per la pulizia operare come descritto:

• Svitare la vite posta al centro della doccetta.
• Sfilare la doccetta e verificare che i fori non siano ostruiti.
• In caso di ostruzioni pulire secondo descrizione (Paragrafo "PULIZIA DEI FILTRI E PORTAFILTRI).
  Si raccomanda di effettuare la pulizia delle doccette settimanalmente.

8.4 PULIZIA DEL GRUPPO CON L'AUSILIO DEL FILTRO CIECO

La macchina è predisposta per il lavaggio del gruppo erogazione tramite detergente specifico in polvere.

E' consigliabile effettuare il lavaggio almeno una volta al giorno con gli appositi detergenti.

ATTENZIONE PERICOLO DI INTOSSICAZIONE

Una volta tolto il portafiltro effettuare alcune erogazioni per eliminare eventuali residui di detergente.

Per eseguire la procedura di lavaggio procedere come segue:

1) Sostituire il filtro con quello cieco del gruppo erogatore.
2) Mettervi all'interno due cucchiai di detergen- te specifico in polvere e immettere il portafil- tro al gruppo.
3) Premere uno dei tasti caffè e arrestare dopo 10 sec. .
4) Ripetere l'operazione più volte.
5) Togliere i portafiltro ed effettuare alcune erogazioni.

8.5 PULIZIA DEI FILTRI E PORTAFILTRI

Mettere due cucchiaini di detergente specifico in mezzo litro d'acqua calda e immetervi filtro e portafiltro (escluso il manico) per almeno mezz'ora. Dopodichè risciacquare in abbondante acqua corrente.

8.6

RIGENERAZIONE DELLE RESINE DELL'ADDOLCITORE

Al fine di evitare la formazione di depositi calcarei all'interno della caldaia e degli scambiatori di calore è necessario che l'addolcitore sia sempre in perfetta efficienza. Occorre perciò effettuare regolarmente la rigenerazione delle resine ioniche.

I tempi di rigenerazione vanno stabiliti in funzione della quantità di caffè erogati giornalmente e della durezza dell'acqua utilizzata.

Indicativamente si possono rilevare dal diagramma riportato in Fig. 28.

Le procedure di rigenerazione sono le seguenti:

1) Spegnere la macchina e mettere un recipiente della capacità di almeno 5 litri sotto il tubo E (Fig. 29).

Ruotare le leve C e D da sinistra verso destra; togliere il tappo svitando la manopola G e introdurre 1 Kg di sale grosso da cucina (Fig. 30).

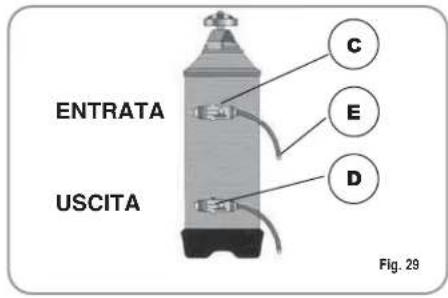

ENTRATA USCITA C E D Fig. 29

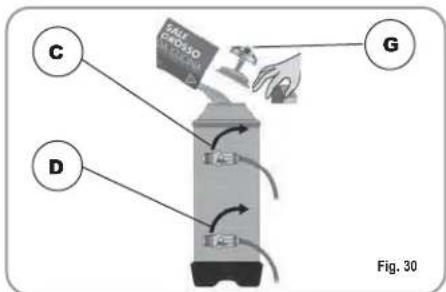

C D G TALL CHASSO Fig. 30

2) Rimettere il tappo e riposizionare la leva C verso sinistra (Fig. 31), lasciando scaricare l'acqua salata dal tubo F finchè non ritorni dolce (circa 1/2 ora).

C F Fig. 31

3) Riportare quindi la leva D verso sinistra (Fig. 32).

D Fig. 32

9. MESSAGGI FUNZIONI MACCHINA Appia V

INDICAZIONI DISPLAY E TASTI		CAUSA	EFFETTO	SOLUZIONE	NOTA
Disegno tasto continuo peggiante e tasto erogazione fisso.	lam-	Se entro i primi tre sec. dall'inizio dell'erogazione il dosatore non invia impulsi.	Se l'erogazione non è interrotta manualmente si arriva al blocco di tempo limite (120 sec.).	Interrompere l'erogazio-ne.
Disegno tasto continuo lampeggiante.		Se dopo 90 sec. dall'ini-zio, con pompa inserita durante altolivello, a 180 sec. se è disabilitata, il livello non è stata ripristi-nato.	Viene disattivata la pompa, la resistenza e tutte le funzioni sono ini-bite.	Spegnere la macchina per almeno 5 sec. e riac-cenderla.

NOTE:

Congratulations,

Nuova Simonelli S.p.a.

Per eseguire la procedura di lavaggio procedere come segue:

1) Sostituire il filtro con quello cieco del gruppo erogatore.
2) Mettervi all'interno due cucchiai di detergen- te specifico in polvere e immettere il portafil- tro al gruppo.
3) Premere uno dei tasti caffè e arrestare dopo 10 sec. .
4) Ripetere l'operazione più volte.
5) Togliere i portafiltro ed effettuare alcune erogazioni.

Elettrovalvola vapore/acqua calda

EV S

Elettrovalvola scaldatazze

EV1-2-3

Elettrovalvola erogazione gruppo

MP

Motore pompa

I.S

Interruttore scaldatazze

I.E.H.

Interruttore acqua calda

I.E.GR.1-2-3

Interruttore gruppo 1-2-3

R

Relè

P

Pressostato

EV L

Elettrovalvola livello

MS

Interruttore generale

HE

Resistenza

LP

Sonda livello

TE

Termostato sicurezza

S.A.

Lampada spia

KEY

EV H

Elettrovalvola scaldatazze

EVHW

Elettrovalcola miscelatore acqua calda

EV L

Elettrovalvola livello

EV1-2-3

Elettrovalvola erogazione gruppo

PM

Motore pompa

Dose

Ventolino

HE

Resistenza

LP

Sonda livello

TE

Termostato sicurezza

R

Relè

P

Pressostato

MS

Interruttore generale

TP

Sonda temperatura

KEY

EVC

Elettrovalvola scaldatazze

EVHW

Elettrovalcola miscelatore acqua calda

EV L

Elettrovalvola livello

EV1-2-3

Elettrovalvola erogazione gruppo

PM

Motore pompa

Dose

Ventolino

HE

Resistenza

LP

Sonda livello

TE

Termostato sicurezza

R

Relè

P

Pressostato

MS

Interruttore generale

TP

Sonda temperatura

KEY

EVC

1 Rubinetto ingresso acqua
2 Pompa
3 Valvola di ritegno
4 Valvola di espansione
5 Elettrovalvola di livello
6 Dosatore volumetrico
7 Scambiatore di calore
8 Elettrovalvola erogazione
9 Valvola di sicurezza cald.
10 Rubinetto vapore
11 Pressostato
12 Caldaia
13 Resistenza
14 Manometro doppia scala
15 Depuratore
16 Gruppo erogatore

KEY

www.nuovasimonelli.it

[e-mail]

nuova

SIMONELLI®

www.nuovasimonelli.it

E-mail: [e-mail]

nuova

SIMONELLI®

DICHIARAZIONE DI CONFORMITÀ CE

dichiariamo, sotto la nostra responsabilità, che il prodotto:

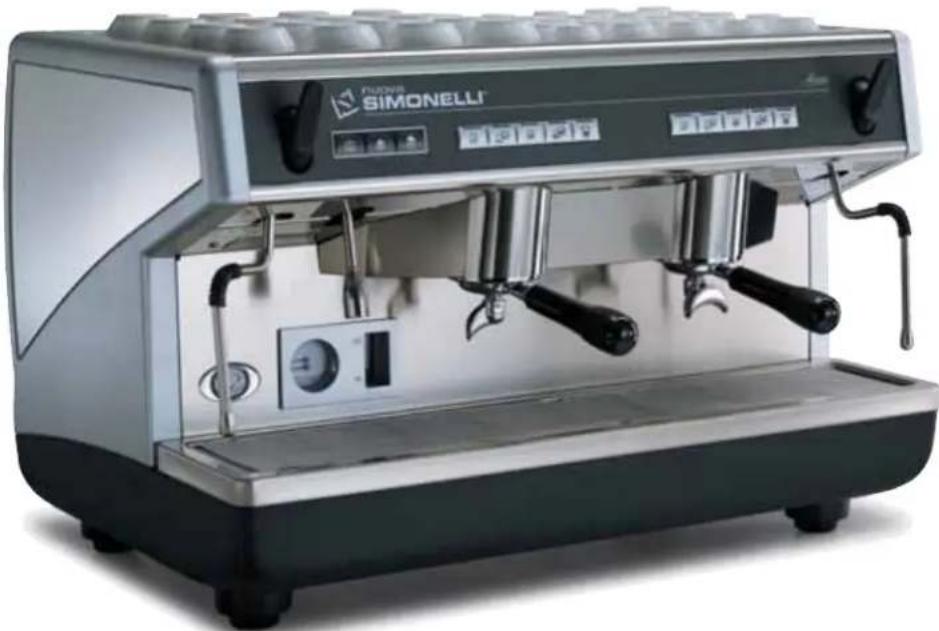

MODELLI: Appia - versioni V, Esse.

al quale si riferisce questa dichiarazione, è costruito in conformità alle disposizioni:

ed è conforme alle direttive

nuova simonelli 8.pa.

L'Amministratore Delegato

(Ottavi Nando)

Félicitations,

Nuova Simonelli S.p.a.

Nuova Simonelli S.p.a.

Nuova Simonelli S.p.a.

www.nuovasimonelli.it

[e-mail]

nuova

SIMONELLI®

www.nuovasimonelli.it

E-mail: [e-mail]
