UX-L5VE - Sistema audio JVC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sistema audio
Marca	JVC
Modello	UX-L5VE
Dimensioni (circa)	165 mm × 259 mm × 258 mm (L/H/P)
Peso (circa)	1,9 kg
Alimentazione	CA 230 V~, 50 Hz
Consumo elettrico	30 W in funzionamento, 8 W in standby, ≤1 W in modalità ECO
Potenza di uscita	60 W (30 W + 30 W) a 6 Ω, 10% DHT
Gamma di ricezione FM	87,50 MHz – 108,00 MHz
Dischi riproducibili	DVD video, CD audio, CD video, SVCD, CD-R/RW, DVD-R/RW, DVD+R/RW, DVD-VR
Formati di file supportati	MP3, WMA, JPEG, MPEG-1, MPEG-2, DivX
Connettività	Ingresso audio mini-jack 3,5 mm, Peritel, uscita digitale ottica, uscita subwoofer, uscite video componenti, S-Video, USB (anteriore)
Funzioni principali	Lettore DVD/CD/USB, radio FM RDS, timer giornaliero, modalità Surround, Sound Turbo II, Hyper Bass Sound, Clear Voice, zoom, riproduzione programmata/casuale/ripetizione, registrazione USB
Manutenzione e pulizia	Pulire i dischi con un panno morbido dal centro verso l'esterno. Pulire l'apparecchio con un panno morbido leggermente inumidito (detergente neutro), evitare solventi e diluenti.
Sicurezza	Non aprire l'involucro, non esporre all'umidità, non ostruire le aperture di ventilazione, batteria al litio CR2025, prodotto laser classe 1, rispettare le normative per lo smaltimento.
Pezzi di ricambio e riparabilità	Nessun componente riparabile dall'utente. Affidare qualsiasi riparazione a personale qualificato. Accessori forniti: antenna FM, telecomando RM-SUXL5VR, pila a bottone CR2025.

Domande frequenti - UX-L5VE JVC

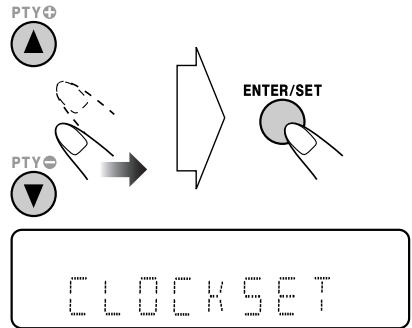

Come regolare l'orologio?

Premere più volte CLOCK/TIMER fino a quando non viene visualizzata la modalità di impostazione dell'orologio. Utilizzare i tasti numerici per inserire ore e minuti, quindi premere ENTER/SET per confermare.

Come preselezionare le stazioni FM?

Sintonizzare la stazione desiderata con i tasti di ricerca, quindi premere ENTER/SET. Il numero di preselezione lampeggia; scegliere un numero con i tasti numerici e premere di nuovo ENTER/SET per memorizzare.

Come resettare l'apparecchio?

In caso di malfunzionamento, scollegare il cavo di alimentazione per alcuni minuti, quindi ricollegarlo. Per resettare le impostazioni del menu, andare su SET UP e selezionare l'opzione DEFAULT (tranne la password).

Come pulire l'apparecchio e i dischi?

Per i dischi, pulire con un panno morbido dal centro verso l'esterno. Per l'apparecchio, utilizzare un panno morbido leggermente inumidito con una soluzione detergente neutra, quindi asciugare con un panno asciutto. Non utilizzare mai solventi o prodotti abrasivi.

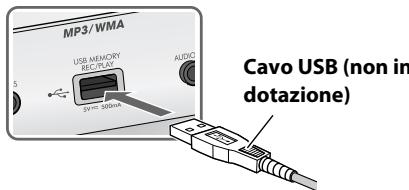

Come collegare un dispositivo USB?

Collegare il dispositivo USB alla presa USB MEMORY REC/PLAY sul pannello anteriore. Assicurarsi che il volume sia al minimo. Premere USB per selezionare la sorgente. Utilizzare un cavo USB 2.0 di lunghezza inferiore a 1 metro se necessario.

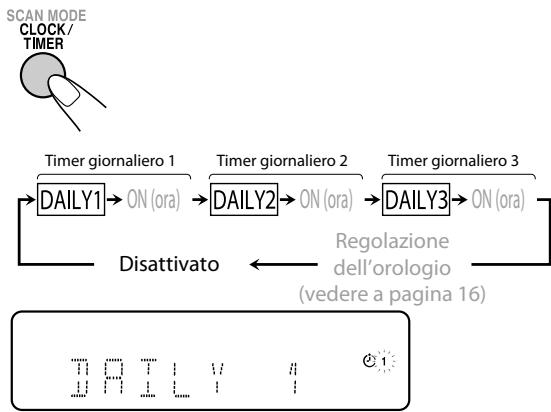

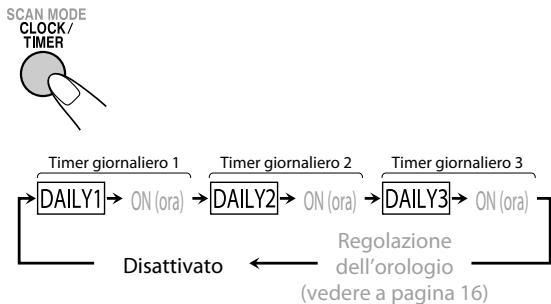

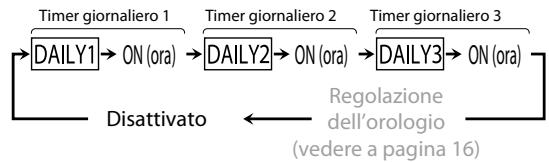

Come utilizzare il timer giornaliero?

Premere CLOCK/TIMER fino a quando non viene visualizzato DAILY 1 (o 2/3). Impostare gli orari di accensione/spegnimento, scegliere la sorgente (DISC, USB, TUNER FM o AUDIO IN) e il volume. Confermare con ENTER/SET. Il timer si attiverà ogni giorno alla stessa ora.

Come regolare l'audio (bassi, alti, surround)?

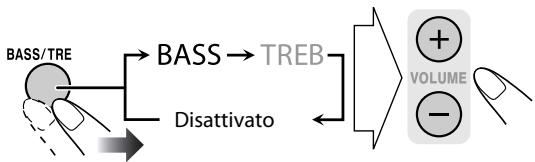

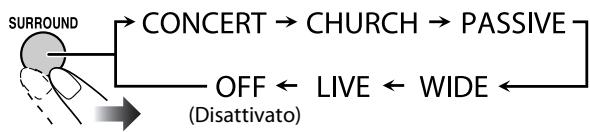

Premere BASS/TRE per regolare bassi e alti tra -3 e +3. Per il suono surround, premere SURROUND. Attivare Sound Turbo II per rafforzare bassi e alti. Utilizzare Clear Voice per rendere i dialoghi più chiari.

Come riprodurre file MP3, JPEG o DivX?

Inserire un disco o collegare un dispositivo USB contenente questi file. Premere FILE TYPE (tenere premuto SHIFT) per selezionare il tipo di file: Audio, Immagine fissa o Immagine animata. Utilizzare i tasti di navigazione per scegliere il file e premere ENTER/SET.

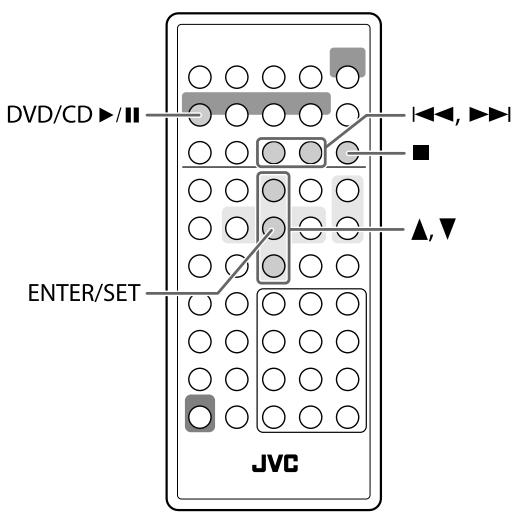

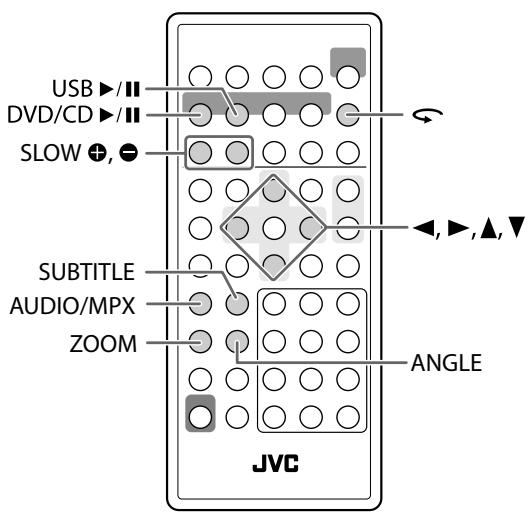

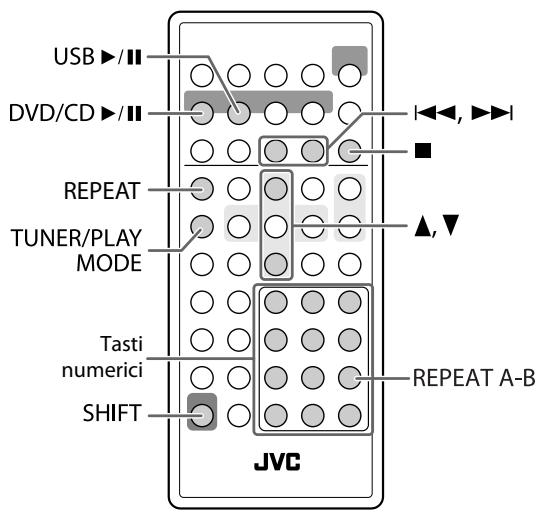

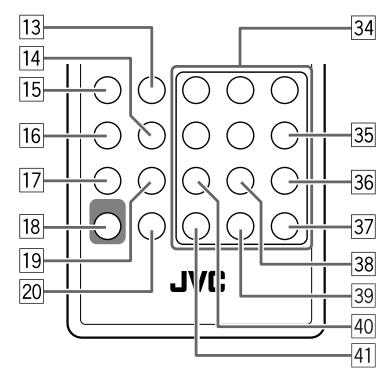

Come utilizzare il telecomando?

Il telecomando RM-SUXL5VR utilizza una pila a bottone CR2025 (inserita con una pellicola isolante da rimuovere). Puntarlo verso il sensore a meno di 5 m. Sostituire la pila se la portata diminuisce. Rispettare la polarità durante la sostituzione.

Cosa fare in caso di assenza di audio o video?

Verificare i collegamenti degli altoparlanti e dei cavi video. Assicurarsi che le cuffie non siano collegate. Se l'immagine è assente o divisa, verificare la modalità di scansione nel menu SCAN MODE (impostato su TV-RGB per un televisore standard). Per la radio, estendere correttamente l'antenna FM.

MANUALE UTENTE UX-L5VE JVC

Il tasto “/” non scollega in nessun caso la linea principale. Per interrompere completamente l'alimentazione, scollegare il cavo di alimentazione dalla presa a muro (la spia STANDBY si spegne). Se per disconnettere l'apparecchio alla rete si sfila la spina del cavo di alimentazione o dall'accoppiatore elettrico cui è collegata, l'apparecchio stesso rimarrà disponibile per l'uso. - Quando l'unità è in standby, la spia STANDBY si accende in grosso. - Quando l'unità è accesa, la spia STANDBY si spegne. L'accensione è controllata anche dal telecomando.

ATTENZIONE

Per ridurre il rischio di shock elettrici, incendi, ecc.

1. Non togliete viti, coperchi o la scatola.
2. Non esponete l'apparecchio alla pioggia e all'umidità.

Per l'Italia:

"Si dichiara che il prodotto di marca JVC è conforme alle prescrizioni del Decreto Ministeriale n.548 del 28/08/95 pubblicato sulla Gazzetta Ufficiale della Repubblica Italiana n.301 del 28/12/95."

ATTENZIONE

• Evitare di ostruire le aperture o i fori di ventilazione con giornali, indumenti etc., in quanto s'impedirebbe al calore di fuoriuscire.
• Non collocare fiamme libere (es. candele accese) sull'apparecchio.
• Le batterie devono essere smaltite nel rispetto dell'ambiente, attenendosi ai regolamenti locali in materia.
• Non esporre l'apparecchio a pioggia, umidità, gocciolamenti e spruzzi d'acqua ed evitare di sovrapporvi oggetti contenenti liquidi (vasi etc.).

ATTENZIONE:

La pressione acustica eccessiva degli auricolari e delle cuffie può causare la perdita dell'udito.

ATTENZIONE

Non esporre la batteria a eccessivo calore, ad esempio alla luce diretta del sole, fuoco o simili.

Attenzione: Per una corretta ventilazione

Per prevenire il rischio di scosse elettriche e di incendio ed evitare possibili danni, collocare le apparecchiature nel modo seguente:

1. Parte anteriore: Nessun ostacolo e spazio libero.
2. Lati/Parte superiore/Retro: Lasciare libere le zone indicate dalle dimensioni di seguito.
3. Base: Collocare su una superficie piana. Consentire un'adeguata ventilazione dell'impianto appoggiandolo su un tavolinetto alto almeno 10 cm.

Vista frontale

Vista laterale

1. PRODOTTO LASER DI CLASSE 1
2. ATTENZIONE: Non aprire il coperchio superiore o la scatola. Nessuna parte interna dell'unità richiede manutenzione da parte dell'utente; per la manutenzione rivolgersi al personale qualificato.
3. ATTENZIONE: Radiazione laser in classe 1M visibile e/o invisibile quando aperto. Non osservare direttamente con strumenti ottici.
4. RIPRODUZIONE DELL'ETICHETTA: ETICHETTA DI AVVERTENZA, POSIZIONATA SULLA SUPERFICIE INTERNA DELL'UNITÀ.

Questa apparecchiatura è conforme alle direttive e alle norme europee relative alla compatibilità elettromagnetica e alla sicurezza elettrica.

Il rappresentante europeo di Victor Company of Japan, Limited è:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Germania

Informazioni per gli utenti sullo smaltimento delle apparecchiature e batterie obsolete

Prodotti

Batteria

Nota:

il simbolo Pb sotto il simbolo delle batterie indica che questa batteria contiene piombo.

[Unione Europea]

Questi simboli indicano che l'apparecchiatura elettrica ed elettronica e la batteria a cui fanno riferimento non devono essere smaltite tra i rifiuti domestici generici alla fine della loro vita utile. I prodotti, invece, vanno consegnati a punti di raccolta appropriati per il riciclaggio di apparecchiature elettriche ed elettroniche e delle batterie, per il trattamento corretto in conformità alle proprie normative nazionali e alle direttive 2002/96/CE e 2006/66/CE.

Mediante lo smaltimento corretto di questi prodotti, si contribuisce a preservare le risorse naturali e a prevenire potenziali effetti negativi sull'ambiente e sulla salute umana che potrebbero essere provocati, altrimenti, da uno smaltimento inappropriato dei prodotti.

Per ulteriori informazioni sui punti di raccolta e il riciclaggio di questi prodotti, contattare la sede comunale locale, il servizio di smaltimento rifiuti domestici o il negozio in cui si è acquistato il prodotto.

Lo smaltimento errato di questi rifiuti potrebbe essere soggetto a sanzioni, a seconda di quanto previsto dalla legislazione nazionale vigente.

[Per gli utenti aziendali]

Qualora si desideri smaltire questo prodotto, visitare la nostra pagina web http://www.jvc.eu/ per ottenere informazioni sul ritiro del prodotto.

[Per altre nazioni al di fuori dell'Unione Europea]

Questi simboli sono validi solo nell'Unione Europea.

Qualora si desideri smaltire questi oggetti, effettuare lo smaltimento in conformità alla normativa nazionale applicabile o alle altre leggi della propria nazione relative al trattamento delle apparecchiature elettriche ed elettroniche e batterie obsolete.

Introduzione

Vi ringraziamo innanzitutto per aver acquistato questo prodotto JVC. Per comprendere a fondo il funzionamento del sistema e ottenerne le massime prestazioni si raccomanda di leggere tutte le istruzioni qui fornite.

Precauzioni

Installazione

• Per evitare il surriscaldamento all'interno del sistema, installarlo in una posizione adeguatamente ventilata.

NON installare il sistema vicino a sorgenti di calore o in una posizione esposta a luce solare diretta, polvere o vibrazioni eccessive.

• Installare l'unità in una posizione piana e in un ambiente asciutto non esposto a estremi di temperatura, che deve essere compresa tra 5°C e 35°C.
• Lasciare spazio sufficiente tra il sistema e il televisore.
• Per evitare interferenze con il televisore, lasciare spazio sufficiente tra i diffusori e il televisore.

Sorgenti di alimentazione

• Per scollegare il sistema dalla presa di corrente, scollegare la spina senza tirare il cavo di alimentazione.

NON toccare il cavo di alimentazione con le mani bagnate.

Formazione di umidità

L'umidità può condensarsi sulla lente all'interno del sistema nei seguenti casi:

• Dopo l'accensione dell'impianto di riscaldamento nel locale di ascolto In un locale umido
• Quando il sistema viene spostato rapidamente da un luogo freddo a un luogo caldo.

Di conseguenza, il sistema può funzionare in modo non corretto. In tal caso, lasciare il sistema acceso per alcune ore fino alla completa evaporazione dell'umidità, quindi scollegare il cavo di alimentazione e ricollegarlo.

Calore interno

• Accertarsi che tutto attorno al sistema l'aria circoli bene. Una scarsa ventilazione può provocare il surriscaldamento con seguenti danni al sistema.

NON ostruire le aperture o i fori di ventilazione. Se fossero bloccati da giornali, stoffa, ecc., il calore potrebbe non venire disperso.

Varie

Qualora un oggetto metallico oppure del liquido penetrino nel sistema, scollegare il cavo di alimentazione e consultare il rivenditore senza effettuare alcuna operazione.

NON smontare il sistema, in quanto non sono presenti componenti interni per i quali la manutenzione debba essere effettuata dall'utente.

• Qualora si preveda un lungo periodo di inattività del sistema, scollegare il cavo di alimentazione dalla presa di corrente.

Qualora si noti un funzionamento anomalo, scollegare il cavo di alimentazione e consultare il rivenditore.

Come leggere il presente manuale

• La tabella che segue descrive le operazioni eseguite dai tasti e dai comandi.
• Alcuni suggerimenti e note correlate vengono illustrati di seguito nelle sezioni "Ulteriori informazioni su questo sistema" e "Localizzazione dei guasti", ma non nella stessa sezione in cui vengono illustrate le operazioni (INFO) indica che sono presenti alcune informazioni in materia).

	Indica una pressione leggera del tasting.
→	Indica una pressione leggera e ripetuta del tasting, finché viene selezionata l'opizione desiderata.
	Indica la pressione di un tasting.
2sec	Vi dice di mantenere premuto il tasting per un numero di secondi specificato.
	Indica la rotazione della manopola nella o nelle direzioni specificate.

Remote ONLY	Indica che esta operazione è possibile solotramite iltelecomando.
Main Unit ONLY	Indica che esta operazione è possibile soloutilizzando l'unità principale.

Per annullare la dimostrazione

Mentre il sistema è in standby premere il tasto DEMO dell'unità principale sino a quando appare "DEMO CLR".

Indice

Collegamenti 4

Preparazione del telecomando. 7

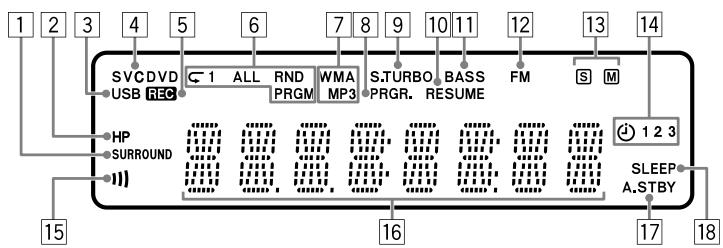

Indicatori e display 8

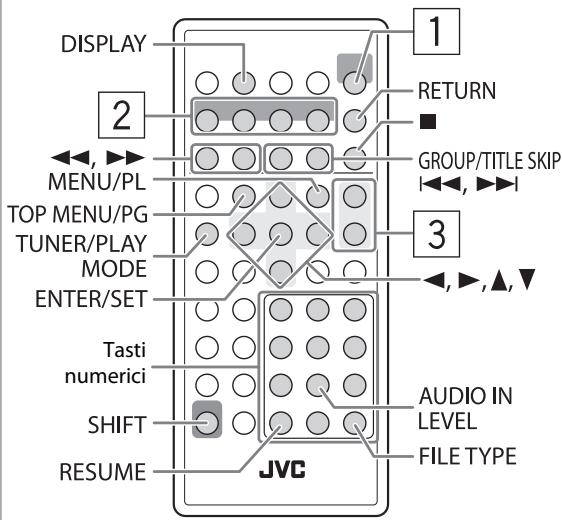

Operazioni giornaliere—Riproduzione 9

Ascolto della radio. 10

Ascolto dell'audio dell'apparecchio TV 11

Riproduzione di un disco/unità USB di memoria di massa... 11

Riproduzione da altri apparecchi. 13

Operazioni giornaliere—Regolazioni audio e generali … 14

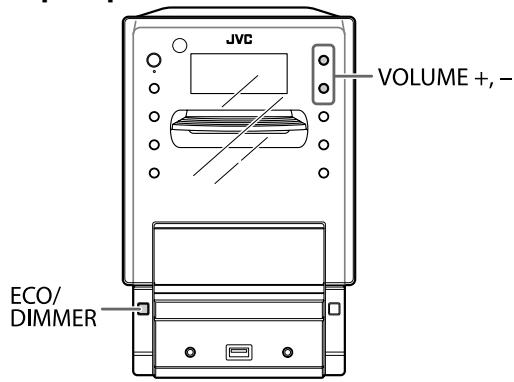

Regolazione del volume. 14

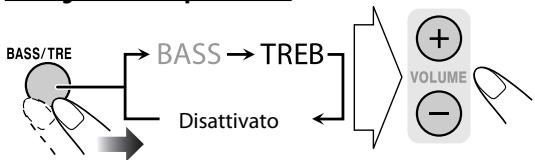

Regolazione del suono 14

Per una maggiore chiarezza dei dialoghi— Clear Voice 15

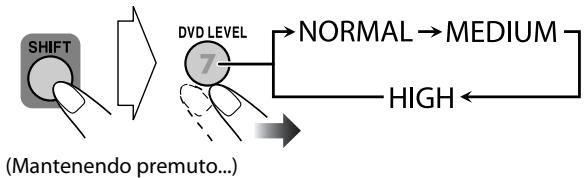

Preimpostazione dell'aumento automatico del volume di un DVD 15

Regolazione della luminosità del display 15

Impostazione della modalità ECO (risparmio energetico) ... 15

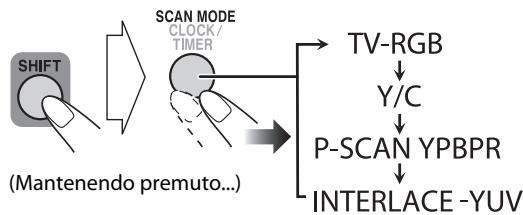

Cambiamento della modalità di scansione 15

Regolazione dell'orologio 16

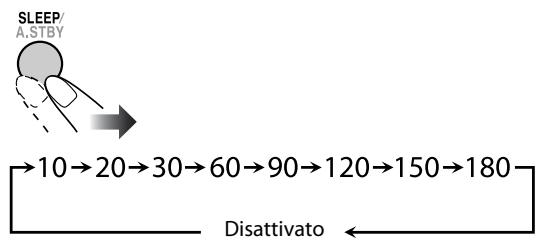

Spegnimento automatico dell'unità 17

Operazioni avanzate con la radio 18

Ricezione di stazioni FM con il Radio Data System..... 18

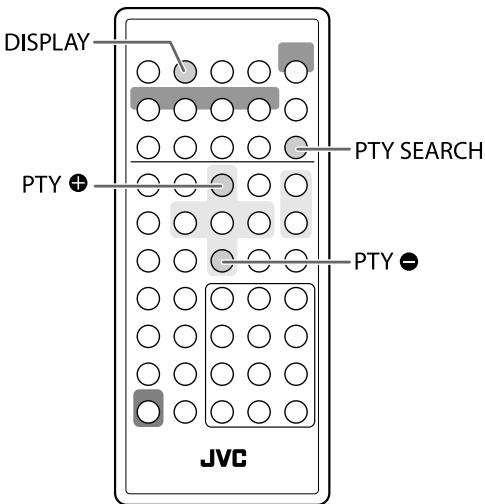

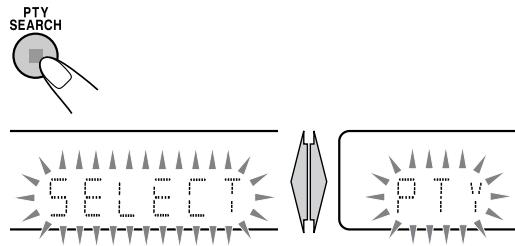

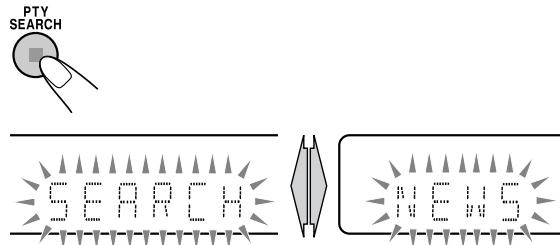

Ricerca di un programma tramite i codici PTY. 18

Operazioni particolari con i dischi e i file. 20

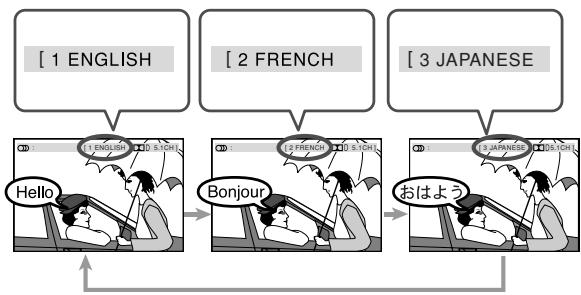

Scelta della pista audio 20

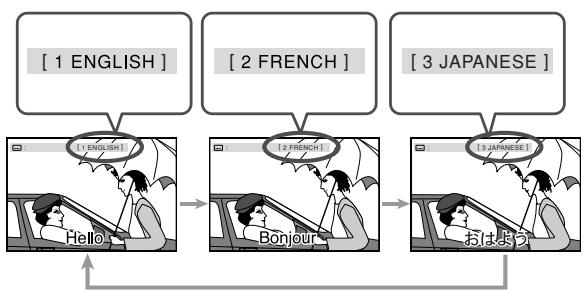

Scelta della lingua dei sottotitoli 21

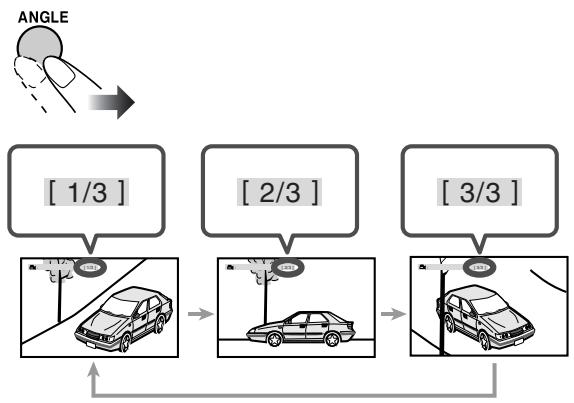

Scelta dell'angolo di visione 21

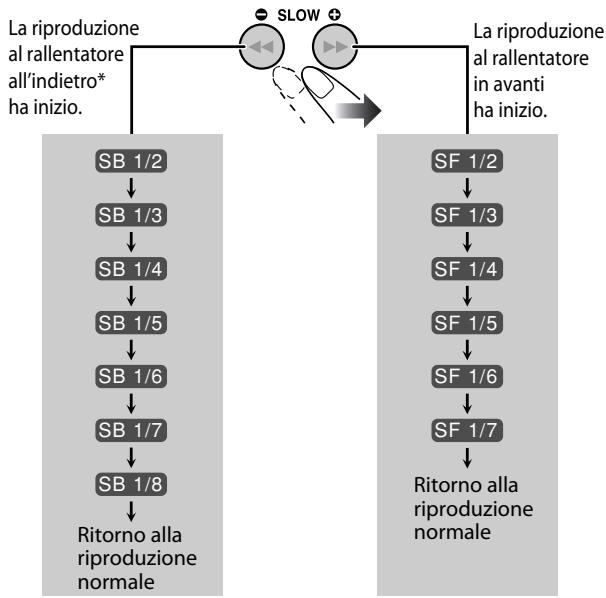

Riproduzione con effetti speciali 22

Modalità di riproduzione avanzata 23

Programmazione dell'ordine di esecuzione—Riproduzione programmata 23

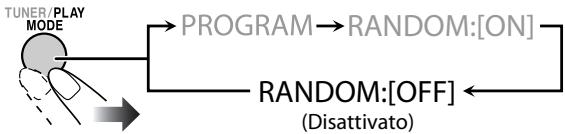

Riproduzione in modalità casuale—Riproduzione casuale... 24

Riproduzione ripetuta 24

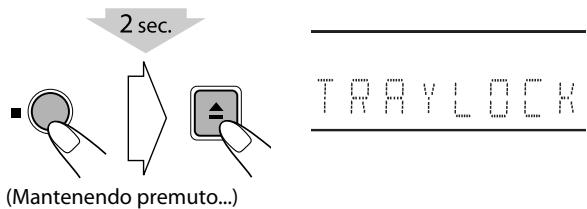

Per impedire l'espulsione del disco—Blocco bambini... 25

Operazioni di registrazione 26

Registrazione da un disco 27

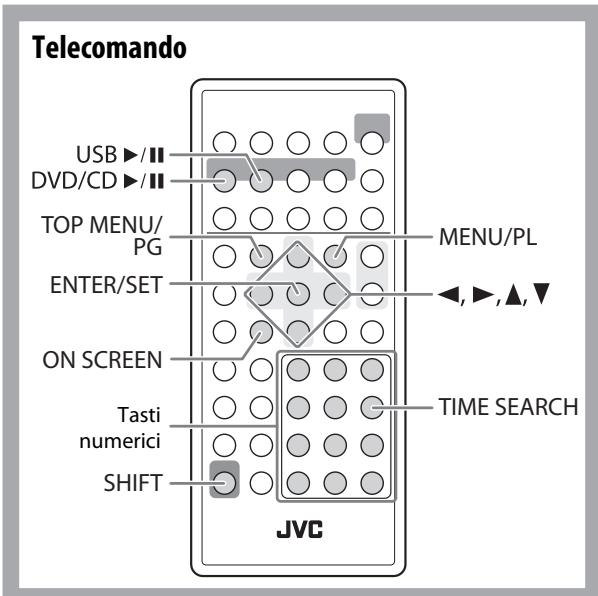

Comandi sullo schermo 28

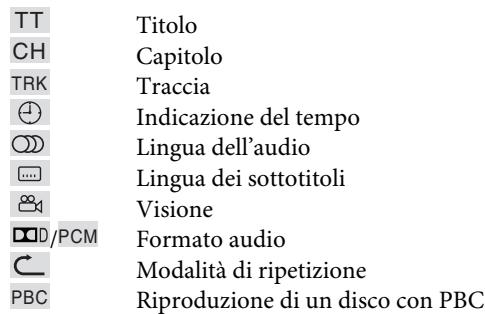

Uso della barra sullo schermo. 28

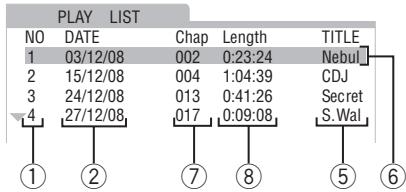

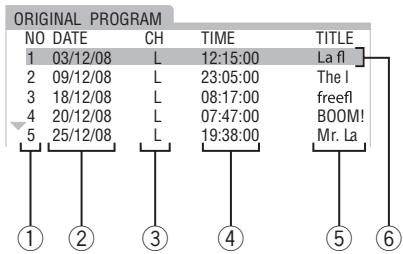

Operazioni dallo schermo di controllo. 29

Operazioni con il timer giornaliero 31

Impostazione del timer giornaliero 31

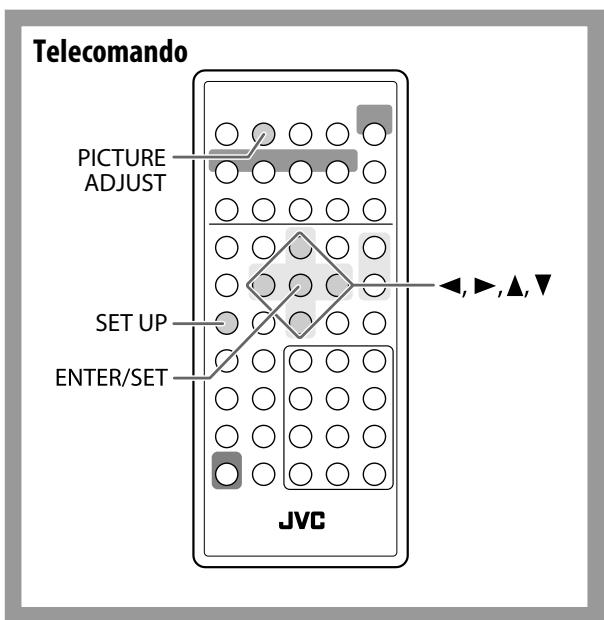

Operazioni con il menu di impostazione 33

Impostazioni iniziali 33

Ulteriori informazioni 35

Ulteriori informazioni su questo sistema. 35

Manutenzione 37

Localizzazione dei guasti 38

Messaggi visualizzati durante le operazioni di registrazione. 39

Lista dei codici di lingua. 40

Specifiche 41

Indice delle parti 42

Tipi di disco o file utilizzabili

MP3/WMA

CD-ROM VIDEO DVD VIDEO DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD VD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD Video CD SUPER VDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEOS VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO Video CD VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO UDIO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO UDIO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO AUDIO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVDs TITLE: DVDs TITLE: DVDs TITLE: DVDs TITLE: DVDs TITLE: DVDs TITLE: DVDs TITLE: DVDs TITLE: DVDs TITLE: DVDs TITLE: DVDs TITLE: DVDs TITLE: DVDs TITLE: DVDs TITLE: DVDs TITLE: DVDs TITLE: DVDs TITLE: DVDs TITLE: DVDs TITLE: DVDs TITLE: DVDs TITLE: DVDs TITLE: DVDs TITLE: DVDs TITLE: DVDs TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE:DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: DVD TITLE: HDMI TITLE: HDMI TITLE: HDMI TITLE: HDMI TITLE: HDMI TITLE: HDMI TITLE: HDMI TITLE: HDMI TITLE: HDMI TITLE: HDMI TITLE: HDMI TITLE: HDMI TITLE: HDMI TITLE: HDMI TITLE: HDMI TITLE: HDMI TITLE: HDMI TITLE: HDMI TITLE: HDMI TITLE: HDMI TITLE: HDMI TITLE: HDMI TITLE: HDMI TITLE: HDMI TITLE: HDMI TITLE: MPEG-2 e DivX*. VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO

Oltre ai dischi/file menzionati, questo sistema può riprodurre dati audio registrati in formato CD-Extra.

• Non è possibile riprodurre i seguenti dischi: DVD-RAM, CD-I (CD-I Ready), CD-ROM e Photo CD. La riproduzione di questi dischi genererà dei disturbi e danneggerà i diffusori.
• Mentre è possibile riprodurre i CD Text e i DVD Text, sul display non ne appaiono le informazioni di testo.
• In questo manuale i termini "file" e "traccia" sono intercambiabili.
• È possibile riprodurre esclusivamente dischi +R/+RW (solamente nel formato DVD video). Quando s'inserisce un disco +R/+RW sul display anteriore appare l'indicatore DVD.
• Il "DVD Logo" è un marchio della DVD Format/Logo Licensing Corporation.
• Questo sistema può riprodurre file EVERIO (si prega di vedere a pagina 36) registrati su dischi DVD o CD oppure in unità USB di memoria di massa.
• Solo quando la velocità massima di conversione è inferiore a 2 Mbps.

Informazioni sul sistema di colore

Il sistema è compatibile con il formato video PAL. Non è possibile riprodurre correttamente i dischi registrati nel formato NTSC.

Nota sui codici area

Sia il lettore DVD che i DVD possiedono un numero di regione interno. Il presente sistema consente soltanto la riproduzione di DVD il cui codice regionale contiene il numero "2".

• Quando s'inserisce un DVD di codice regionale diverso appare "RG ERROR".

Es.:

Avvertenza per la riproduzione di DualDisc

Il lato non DVD di un "DualDisc" non è conforme allo standard "Compact Disc Digital Audio". Con questo apparecchio potrebbe pertanto non essere raccomandabile usare il lato non DVD dei dischi DualDisc.

IMPORTANTE: Prima di riprodurre un disco/file, fare quanto segue...

• Accendere il televisore e selezionare una modalità di ingresso del televisore adatta per riprodurre immagini e visualizzazioni sullo schermo.
• Per riprodurre dischi/file, cancellare a piacere le impostazioni iniziali. Vedere al riguardo la sezione "Operazioni con il menu di impostazione" a pagina 33.

Se premendo un tasto sullo schermo TV appare

"INVALID KEY", significa che al disco/file non è consentito eseguire l'operazione tentata.

• Quando si riproduce del software con codifica multicanale, il sistema ne converte correttamente i segnali in codifica a due canali, riproducendoli quindi con i diffusori. Per riprodurre il suono di quel software multicanale usando tutta la sua potenza, è necessario collegare al terminale OPTICAL DIGITAL OUT del pannello posteriore un decodificatore oppure un amplificatore provvisto di decodificatore di caratteristiche adeguate.

Collegamenti INFO

Non collegare il cavo di alimentazione finché non sono stati effettuati tutti gli altri collegamenti.

Collegamento al televisore:

Si suggerisce di collegare il televisore direttamente al sistema. La sua connessione attraverso un videoregistratore potrebbe impedire la corretta visualizzazione durante la riproduzione di dischi o di file provvisti della funzione di protezione da copia. La visualizzazione potrebbe risultare altresì impedita collegando al sistema un televisore con videoregistratore integrato.

Accessori in dotazione

Verificare che siano presenti tutti i seguenti elementi.

• Antenna FM (×1)

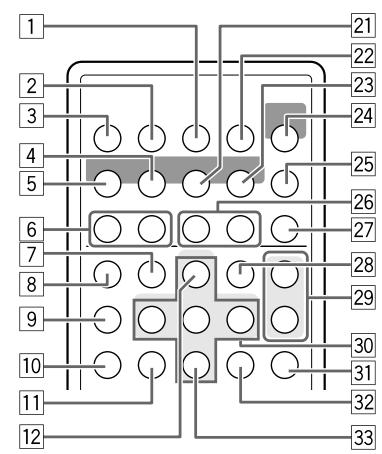

• Telecomando, RM-SUXL5VR (×1)
• Batteria al litio CR2025 (×1: inserita nel telecomando). In caso di mancata fornitura di alcune di queste parti, si prega di rivolgersi al proprio rivenditore.

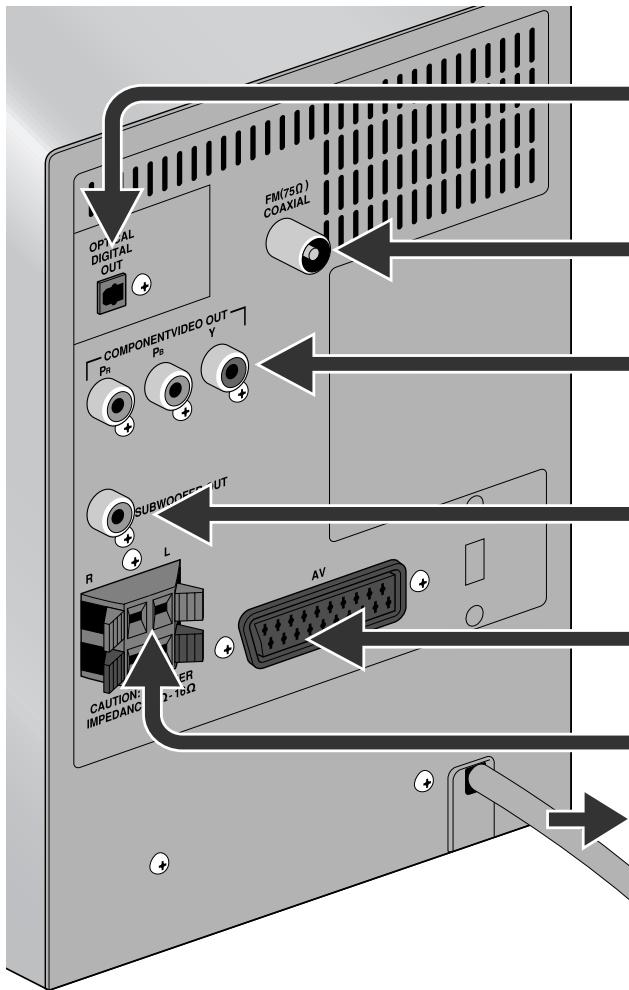

Pannello posteriore

Dall'ingresso digitale del componente audio digitale (vedere pagina 5). Dall'antenna FM (vedere pagina 5). Dall'ingresso del televisore/monitor (vedere pagina 6). Dal subwoofer alimentato (vedere pagina 6). Dall'ingresso del televisore/monitor (vedere pagina 6). Dai diffusori (vedere pagina 5). Alla presa di corrente: il cavo di alimentazione deve essere collegato solo dopo aver eseguito tutti gli altri collegamenti.

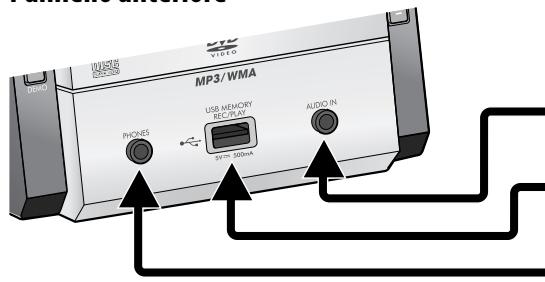

Pannello anteriore

Dall'altro apparecchio

Vedere pagina 6.

Dall'unità USB di memoria di massa

Vedere pagina 6.

Dalle cuffie

Antenna FM

Antenna FM (in dotazione)

Estenderla in modo da ottenere la ricezione migliore.

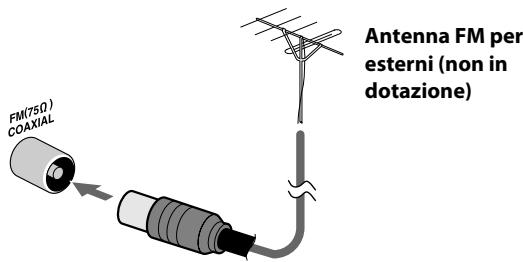

Per una migliore ricezione FM

Scollegare l'antenna FM fornita e collegarla a un'antenna FM esterna utilizzando un cavo da 75 Ω con un connettore di tipo coassiale (IEC o DIN45325).

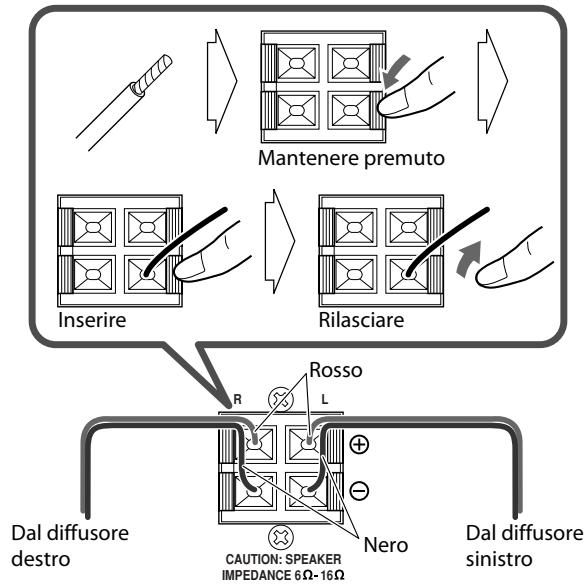

Diffusori

• Quando vengono collegati i cavi dei diffusori, abbinare la polarità dei terminali dei diffusori come segue: il rosso corrisponde alla polarità positiva (+) e il nero a quella negativa (-).

• NON collegare più di un diffusore a ciascun terminale.
• NON spingere o tirare i diffusori, dato che quello danneggia i piedini che li sorreggono.

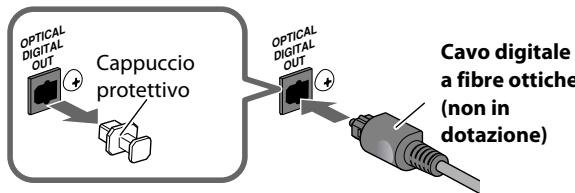

3 Componente audio digitale

• Impostare correttamente "AUDIO OUT" nel menu "√" in base al dispositivo audio digitale collegato (vedere a pagina 34).
• Il segnale digitale si trasmette attraverso il terminale OPTICAL DIGITAL OUT solamente quando la sorgente selezionata è "DVD/CD".

4 Per collegare il subwoofer alimentato

Dal subwoofer alimentato (non in dotazione)

Il subwoofer collegato è in grado di riprodurre le basse frequenze registrate nei canali anteriore sinistro e destro, ma non i segnali LFE codificati nei software multicanale. - Prima di collegare il sistema alla presa di corrente è necessario accertarsi che il subwoofer sia spento.

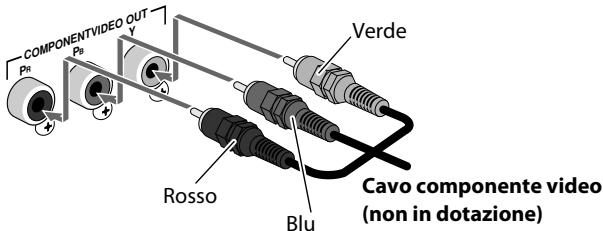

Televisore/monitor

Collegare il cavo componente oppure il cavo SCART.

• Con questo tipo di collegamento è disponibile la modalità di scansione progressiva. Per selezionare la modalità di scansione progressiva ("P-SCAN YPBPR") (vedere a pagina 15) si devono usare le prese COMPONENT Video OUT.

Cavo di peritelevisione SCART (non in dotazione)

• Con questo collegamento s'inviano segnali video (composito, Y/C o RGB) e si ricevono segnali audio dal televisore. Per ascoltare l'audio del televisore, vedere a pagina 11.
• Dopo aver collegato il televisore, occorre selezionare l'uscita video più appropriata al tipo di connessione scelto. Vedere la sezione "Cambiamento del modo di scansione" a pagina 15.

Collegamento di un'unità USB di memoria di massa

Sul pannello anteriore

• Per la connessione USB si raccomanda di usare un cavo USB 2.0 di lunghezza inferiore a 1 metro.
• Al sistema è possibile collegare un'unità USB di memoria di massa quale, ad esempio, un'unità di memoria flash, un disco fisso, un lettore di schede oppure una fotocamera digitale.
• Impossibile collegare un computer alla porta USB MEMORY REC/PLAY (●←) del sistema.
• Non è possibile collegare la videocamera JVC Everio al terminale USB MEMORY REC/PLAY (●) del sistema.
• È possibile che, a causa delle interferenze e dell'elettricità statica, il suono riprodotto dall'unità USB di memoria di massa subisca delle interruzioni. In tal caso si suggerisce di spegnere il sistema e di scollegare e quando ricollegare l'unità USB di memoria di massa.
• A seconda della forma dell'unità USB di memoria di massa collegata potrebbe non essere possibile aprire o chiudere correttamente il cassetto portadisco. In tal caso per collegarla si deve ricorrere a un cavo di prolunga USB (non in dotazione).

Per collegare un altro apparecchio

Sul pannello anteriore Dall'uscita audio (oppure dall'uscita delle cuffie, ecc.)

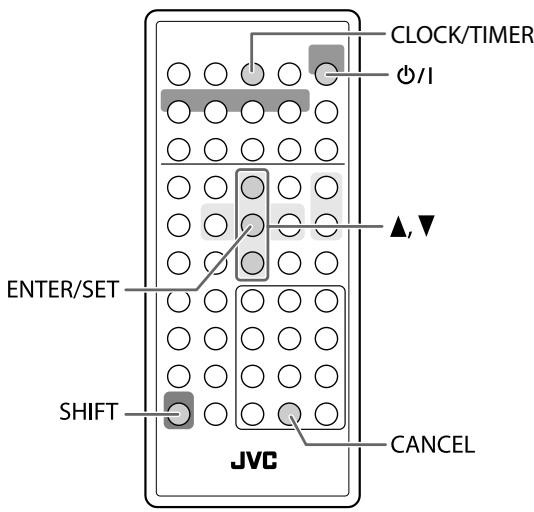

Preparazione del telecomando

Al primo utilizzo del telecomando è necessario estrarre innanzitutto la pellicola isolante.

Sostituzione della batteria del telecomando

Batteria al litio

(Numero articolo: CR2025)

• Si raccomanda di conservare la batteria in un luogo non accessibile ai bambini. Qualora un bambino la ingoi, fare intervenire immediatamente un medico.
• Per impedire il surriscaldamento, la rottura o l'incendio della batteria:
• Non ricaricare, provocare cortocircuiti, smontare o riscaldare le batterie e non smaltirle nel fuoco.
• Non lasciare la batteria a contatto con altri oggetti metallici.
• Prima di eliminarla o di conservarla si suggerisce di avvolgerla bene con del nastro isolante.
• Non sollecitare la batteria con pinze o strumenti analoghi.
• La batteria deve essere smaltita in modo corretto osservando le normative statali, regionali o locali.
• Le batterie (il pacco batteria o le batterie installate) non devono essere esposte a sorgenti di eccessivo calore quali, ad esempio, il sole e il fuoco.

ATTENZIONE:

Pericolo di esplosione in caso di sostituzione con una batteria di tipo non corretto. Utilizzare esclusivamente batterie dello stesso tipo o di tipo equivalente.

Se si usa il telecomando

Puntare la parte superiore del telecomando frontalmente verso il sensore presente sul televisore. Se si utilizza il telecomando da una posizione diagonale, la lunghezza operativa (che è di circa 5 m) potrebbe essere inferiore.

Le indicazioni sul display offrono numerose indicazioni durante l'utilizzo del sistema.

Prima di utilizzare il sistema, è necessario comprendere le modalità di funzionamento degli indicatori sul display.

1 Indicatore SURROUND - S'illumina quando è attivata la modalità surround. 2 Indicatore HP - S'illumina quando si collegano le cuffie al sistema. 3 Indicatore USB - S'illumina quando l'apparecchio rileva la sorgente "USB". 4 Indicatori di formato dei dischi - SVCD: s'illumina durante la riproduzione dei dischi SVCD. VCD: s'illumina durante la riproduzione dei dischi VCD. CD: s'illumina durante la riproduzione dei dischi CD. DVD: s'illumina durante la riproduzione dei dischi DVD. 5 Indicatore REC (registrazione) - S'illumina all'avvio della registrazione. 6 Indicatori della modalità di riproduzione - Indicatori della modalità di ripetizione: - : s'illumina quando è attivata la modalità di ripetizione di una traccia, di un file o di un capitolo. - : s'illumina quando si attiva la funzione di ripetizione di un gruppo, titolo, programma originale o lista di riproduzione. - : s'illumina quando si attiva la modalità di ripetizione di tutte le tracce, file, titoli o programmi originali. - RND: s'illumina quando è attiva la riproduzione casuale. - PRGM: s'illumina quando è attiva la riproduzione programmata. 7 Indicatori del formato audio - MP3: s'illumina quando viene rilevato un file MP3. - WMA: s'illumina quando viene rilevato un file WMA. 8 Indicatore PRGR. (Progressive) - S'illumina quando la modalità di scansione progressiva è stata scelta. 9 Indicatore S.TURBO (Sound Turbo) - S'illumina quando viene attivata la funzione Sound Turbo II. 10 Indicatore RESUME - S'illumina quando si attiva la riproduzione RESUME (ripristino della riproduzione).

11 Indicatore BASS

• S'illumina quando viene attivata la funzione BASS (Hyper Bass Sound).

12 Indicatore FM

S'illumina quando si sintonizza una stazione FM.

13 Indicatori della ricezione FM

• (stereo): s'illumina quando avviene la sintonizzazione di una stazione stereo FM con una forza di segnale sufficiente.
• (monofonia): s'illumina durante la ricezione mono di una stazione stereo.

14 Indicatori dei timer giornalieri

• : s'illumina quando il timer giornaliero è in standby oppure è in fase d'impostazione; lampeggia quando è attenuato.
• 1/2/3: si illumina quando uno dei timer giornalieri (1, 2 o 3) è in standby; lampeggia quando è in funzione oppure in fase di impostazione.

15 Indicatore (Clear Voice)

• Si illumina quando viene attivata la funzione Clear Voice.

16 Display principale

• Durante l'ascolto della radio: la banda di frequenza (o il numero di preimpostazione) e la frequenza della stazione appaiono.
• Quando "AUDIO IN" è selezionato come sorgente del segnale: appare "AUDIO IN".
• Durante la riproduzione di un disco o file: viene visualizzato lo stato corrente.

[17] Indicatore A.STBY (Auto Standby)

• Si illumina quando viene attivata la funzione di standby automatico.
• Lampeggia quando la riproduzione si ferma con la funzione di standby automatico attiva.

Indicatore SLEEP

Si illumina quando è attivo il timer di autospegnimento.

Operazioni giornaliere — Riproduzione

Nel presente manuale vengono illustrate principalmente le operazioni di utilizzo del telecomando. Tuttavia, è possibile utilizzare i tasti e i comandi direttamente sull'unità principale se i nomi e i contrassegni sono uguali o simili.

Telecomando

1 Accendere l'unità.

La spia di STANDBY sull'unità principale si spegne.

• Il sistema può essere acceso, oltre che premendo 1/2, premendo anche uno dei tasti di selezione della sorgente.

2 Selezionare la sorgente.

• Se la sorgente selezionata è pronta, la riproduzione si avvia automaticamente.
• Con i dischi e l'unità USB: vedere a pagina 11. FM: vedere a pagina 10.
• Con il televisore: vedere a pagina 11.
• Con l'ingresso AUDIO IN: vedere a pagina 13.

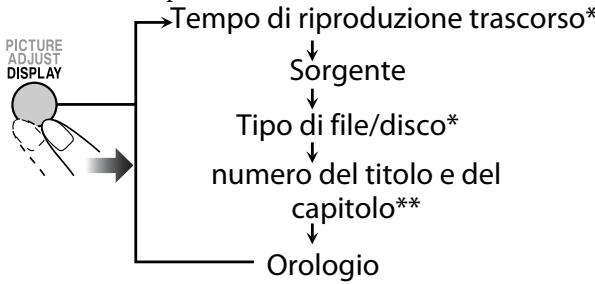

• La pressione di DISPLAY determina il ciclo delle informazioni visualizzate. Per ulteriori informazioni, vedere pagina 16.

3 Regolare il volume.

Per spegnere (mettere in standby) il sistema.

La spia STANDBY dell'unità principale si illumina in rosso.

• Un consumo minimo di energia si verifica anche in modalità standby.

Ascolto in cuffia

Collegare le cuffie alla presa PHONES sull'unità principale. Il suono cesserà di uscire dagli altoparlanti. Sul display si illumina l'indicatore HP. Accertarsi di abbassare il volume prima di collegare o indossare le cuffie.

• Quando vengono scollegate le cuffie, i diffusori vengono riattivati.

NON spegnere il sistema (modalità standby) mentre il volume è impostato a un livello molto alto. In caso contrario, l'improvvisa emissione di energia sonora all'accensione dell'unità o all'avvio della riproduzione può danneggiare l'udito, i diffusori e/o le cuffie.

Selezione dei numeri

Esempi:

Per selezionare il numero 5, premere 5. Per selezionare il numero 10 premere 10. Per selezionare il numero 15 premere ≥10, 1 e quindi 5.

Per selezionare il numero 30, premere ≥10, 3 e quindi 0.

Per selezionare il numero 125 occorre premere due volte ≥10 (sul display il cursore sotto la cifra delle centinaia inizia a lampeggiare) e quindi 1, 2 e 5.

Ascolto della radio INFO

Per selezionare la banda FM:

Per sintonizzarsi su una stazione

Mentre viene selezionato FM...

Sul display viene visualizzato il campo di frequenza.

Quando il sistema si sintonizza su una stazione (frequenza) con una potenza di segnale sufficiente, la ricerca della frequenza si arresta.

• Premendo ripetutamente il tasto, la frequenza cambia un passo alla volta.

Per terminare la ricerca manualmente, premere uno dei due tasti.

Se la ricezione FM è debole

Sul display si illumina l'indicatore (suono monofonico). La ricezione risulta migliorata anche se viene perduto l'effetto stereo—Ricezione mono.

Per ripristinare l'effetto stereo premere di nuovo il tasto.

L'indicatore (suono monofonico) scompare.

Per memorizzare le stazioni

È possibile predefinire fino a 30 stazioni FM.

1 Sintonizzare l'unità sulla stazione che si desidera memorizzare.

2 Attivare la modalità di immissione del numero predefinito.

ENTER/SET

• La procedura deve essere completata entro che sul display il numero di predefinizione lampeggia.

3 Selezionare un numero predefinito per la stazione da memorizzare.

• Per istruzioni sulla selezione dei numeri si prega di vedere la sezione "Selezione dei numeri" a sinistra nella pagina.
• È anche possibile usare il tasto ▸ o

4 Memorizzare la stazione.

ENTER/SET

Per sintonizzarsi su una stazione

predefinita

1 Selezionare FM.

TUNER

2 Selezionare il numero predefinito corrispondente alla stazione memorizzata.

• Per istruzioni sulla selezione dei numeri, si prega di vedere la sezione "Selezione dei numeri" a sinistra nella pagina.
• È anche possibile usare il tasto ▸ o

Ascolto dell'audio dell'apparecchio TV

Con questo sistema è possibile ascoltare le stazioni televisive ricevute dall'apparecchio TV adesso collegato con il cavo SCART (vedere a pagina 6).

Riproduzione di un disco/unità USB di memoria di massa INFO

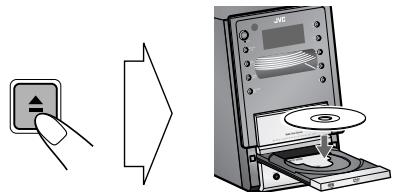

Per inserire un disco

• Se si utilizza un disco da 8 cm, posizionarlo sul cerchio interno del cassetto.

Per chiudere il cassetto del disco, premere nuovamente \(\triangle\). Se si preme DVD/CD \(\triangleright\) /II, il cassetto del disco si chiude automaticamente e la riproduzione ha inizio (a seconda di come il disco è costruito internamente).

Per collegare un'unità USB di memoria di massa

• Per informazioni sul collegamento dell'unità USB di memoria di massa, si prega di vedere la sezione a pagina 6.
• Prima di collegare o scollegare l'unità USB di memoria di massa, si raccomanda di regolare il volume al minimo.
• Per scollegare un'unità USB di memoria di massa in sicurezza, si raccomanda di spegnere innanzitutto il sistema.

■ Riproduzione di un disco o di unità USB di memoria di massa

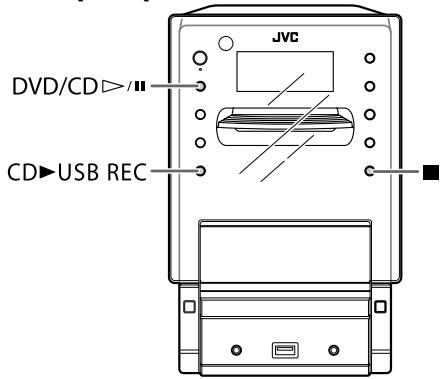

Per avviare:

Disco Unità USB di memoria di massa

DVD/CD USB

Per la pausa:

Per rilasciare è necessario premere nuovamente lo stesso tasto.

Per interrompere:

• Se sono presenti file riproducibili di diverso tipo (audio, immagini fisse o immagini dinamiche), è necessario selezionare quello d'interesse (vedere quanto segue).

Per salvare il punto di arresto (ripristino della riproduzione) Solo telecomando

Questo problema può memorizzare il punto d'arresto e, quando si riprende la riproduzione premendo DVD/CD ▶/■ o USB ▶/■ (anche in standby), essa si avvia da quello stesso punto.

• Sul display si illumina l'indicatore RESUME.

(Tenendo premuto...)

Per fermare il sistema completamente e attenuare la funzione di ripresa della riproduzione, premere ■ due volte. (Per disattivare la funzione di ripresa della riproduzione è sufficiente premere nuovamente RESUME.)

Per selezionare il tipo di file Solo telecomando

Se risultano registrati tipi diversi di file riproducibili (audio, foto e video) si deve selezionare quello d'interesse.

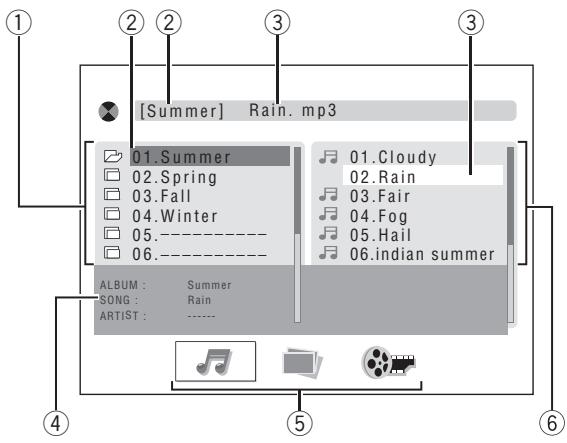

• Si può usare lo schermo di controllo sul televisore. (Con le immagini fisse e dinamiche appare solo a riproduzione ferma.) Per ulteriori informazioni, vedere pagina 30.

1

Sul televisore

① File audio ② Immagine fissa ③ Video

2 Selezionare un tipo di file.

Per selezionare un titolo/gruppo

Non applicabile per DVD-VR. Durante la riproduzione...

(Tenendo premuto...)

Per selezionare un capitolo/traccia/file

• Con i VCD e gli SVCD annullare la funzione PBC (vedere a pagina 13).

Durante la riproduzione...

• La prima volta che si preme il tasto, il sistema ritorna all'inizio del capitolo/traccia/file attualmente selezionato.

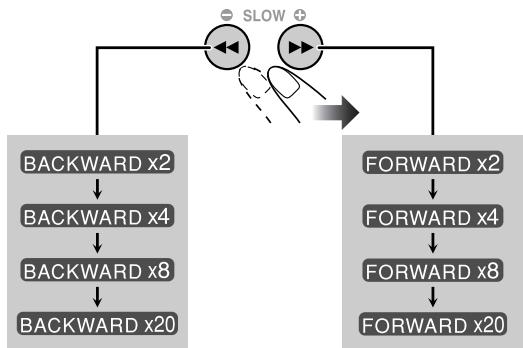

Per individuare una parte particolare

• Questo non funziona con i file JPEG.

Durante la riproduzione...

• Con i file MP3/WMA/MPEG-1/MPEG-2/DivX la velocità di ricerca e le indicazioni che appaiono sullo schermo del televisore differiscono da quelle qui sopra riportate.
• Non viene riprodotto alcun suono se la ricerca viene effettuata quando viene visualizzato un film.

Per ripristinare la riproduzione normale è sufficiente premere DVD/CD ▸/II o USB ▸/II (a seconda della sorgente attualmente selezionata).

Per trovare un passaggio direttamente

Potete selezionare un titolo/capitolo/traccia/file direttamente e riprodurlo subito.

• Per i DVD Video, potete selezionare un titolo prima di iniziare la riproduzione, quando scegliete un capitolo dopo aver iniziato la riproduzione.

• Per istruzioni sulla selezione dei numeri si prega di vedere la sezione "Selezione dei numeri" a pagina 10.

Per riprodurre usando il menu del disco Per DVD Video:

1 Fare comparire il menu del disco.

2 Selezionare una voce dal menu del disco.

• Con alcuni di questi dischi è anche possibile selezionare le opzioni con i tasti numerici.

Per SVCD/VCD con funzione PBC:

Durante la riproduzione di un disco con funzione PBC, l'indicazione "PBC" appare sul display.

Quando il menu del disco appare sullo schermo, selezionare una voce dal menu. La riproduzione della voce scelta inizia.

• Per istruzioni sulla selezione dei numeri si prega di vedere la sezione "Selezione dei numeri" a pagina 10.

Per portarsi alla pagina successiva o precedente del menu attuale:

Porta alla pagina successiva. Porta alla pagina precedente.

Per tornare al menu precedente:

(Mantenendo premuto...)

Per annullare la funzione PBC è necessario premere

e selezionare una traccia con i tasti numerici (vedere a pagina 10). La riproduzione si avvierà quando alla traccia selezionata.

Per riattivare la funzione PBC è necessario premere

(due volte se la funzione RESUME è attiva) e quando DVD/CD▶/II.

Riproduzione da altri apparecchi

• Per istruzioni sul collegamento di un altro apparecchio, si prega di vedere a pagina 6.

Con questo sistema è possibile ascoltare un altro apparecchio, ad esempio un lettore audio digitale, collegandolo alla presa AUDIO IN.

• Prima di avviare la riproduzione si raccomanda di ridurre al minimo il volume del sistema.

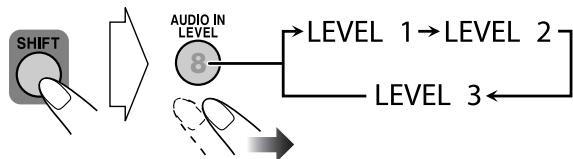

Regolazione del livello dell'ingresso audio

Se il suono dall'apparecchio collegato alla presa AUDIO IN è eccessivamente forte oppure eccessivamente debole, attraverso quello stesso jack è possibile preimpostare il livello (senza dover ricorrere alla regolazione del volume).

Mentre "AUDIO IN" è scelto come sorgente di segnale...

(Mantenendo premuto...)

• Il livello d'ingresso preimpostato aumenta all'aumentare del numero selezionato.

Operazioni giornaliere—Regolazioni audio e generali

Telecomando

Unità principale

Regolazione del volume

È possibile regolare il livello del volume da "VOL MIN" (livello 0) a "VOL MAX" (livello 40).

Telecomando:	Unità principal:
+ volume -	VOL + +
	VOL -

Per silenziare il volume immediatamente

FADE MUTING

Per ripristinare il volume, premere nuovamente o regolare il livello del volume.

Regolazione del suono

INFO

Per attivare la modalità surround

Questa capacità è disponibile esclusivamente quando come sorgente si seleziona il disco o l'unità USB.

Per rinforzare il suono

È possibile aumentare le frequenze basse e alte —Sound Turbo II.

Per rinforzare i suoni bassi

Consente di conservare in modo chiaro la ricchezza e la pienezza dei suoni bassi indipendentemente dalla modalità di impostazione del volume—HBS (Hyper Bass Sound).

• Quando la funzione Sound Turbo II è attiva (vedere sopra) l'indicatore BASS scompare e il tasto HBS cessa di funzionare.

2 sec.

Per regolare il tono

È possibile regolare il livello delle frequenze basse e alte da -3a + 3

Per regolare le frequenze basse

Per regolare le frequenze alte

Per una maggiore chiarezza dei dialoghi

—Clear Voice

La funzione Clear Voice opera esclusivamente con i file multi-canale provvisti di canale centrale e con i file bicanale. Questa capacità è disponibile esclusivamente durante la riproduzione dei dischi o dell'unità USB di memoria di massa.

Preimpostazione dell'aumento automatico del volume di un DVD (solo telecomando)

Il suono di un DVD è a volte registrato ad un livello inferiore a quello di altri dischi o sorgenti. È possibile preimpostare un aumento di livello per il DVD attualmente inserito, in modo da non dover regolare il volume ogni volta che si cambia sorgente.

• Questa capacità è disponibile soltanto con i dischi DVD Video e i dischi DVD-VR.

Mentre "DVD/CD" è scelto come sorgente di segnale...

NORMAL	Livello di registrazione originale.
MEDIUM	Il livello di uscita viene aumento (meno che con “HIGH”).
HIGH	Il livello di uscita viene aumento (più che con “MEDIUM”). [Impostazione iniziale]

Regolazione della luminosità del display

La luminosità del display può essere ridotta.

Mentre il sistema è acceso...

DIM 1	Il display e l'illuminazione si attenuano.
DIM 2	L'illuminazione si spegne.
AUTO	Il display si attenua automaticamente.
DIM OFF	La funzione di attenuazione della luminosità viene disattivata.

Impostazione della modalità ECO (risparmio energetico)

La selezione della modalità ECO consente di ridurre il consumo energetico spegnendo il display quando il sistema accede alla condizione di standby.

Mentre il sistema è in standby...

Cambiamento del modo di scansione (INFO)

Questo sistema supporta la scansione progressiva. Selezionare l'uscita del segnale video in funzione del tipo di apparecchio TV in uso. Se alle prese COMPONENT VIDEO OUT è collegato un televisore a scansione progressiva, selezionando "P-SCAN YPBPR" si riproducono immagini ad alta qualità.

Prima della riproduzione...

TV-RGB	Per un tevisore a scansione interlacciata. Da selezionare per mandare segnale video composito o RGBattraverso il terminale AV (SCART).
Y/C	Per un tevisore a scansione interlacciata. Da selezionare per inviare i segnali S-video attraverso il terminale AV (SCART).
P-SCAN YPBPR	Per un tevisore a scansione progressiva. Da selezionare per vedere le immagini a scansione progressiva attraverso le prese COMPONENT VIDEO OUT. • L'indicatore PRGR. (Progressive) si accende sulla finestrella del display.
INTERLACE- YUV	Le linee scansionate non vengono visualizzare tutte insieme come nella modalità P-SCAN YPBPR, viene inceve alternata la visualizzazione di una metà delle linee scansionate e all'altra metà.

Regolazione dell'orologio

Non è possibile utilizzare i timer giornalieri perché ave prima impostato l'orologio incorporato (vedere a pagina 31).

• Per annullare la procedura di regolazione dell'orologio è sufficiente premere CLOCK/TIMER.
• Per correggere un errore di impostazione, premere CANCEL (tenendo premuto SHIFT). Sarà quando possibile tornare al punto precedente.

1 Attivare la modalità di regolazione dell'orologio.

• Se l'orologio è già stato impostato in precedenza, premere ripetutamente il tasto finché viene selezionata la modalità di regolazione dell'orologio.

2 Regolare l'ora e quindi i minuti.

L'orologio incorporato è ora in funzione.

Per visualizzare l'ora attuale durante la riproduzione

Es.: Durante la riproduzione di un disco...

• Soltanto durante la riproduzione di un disco o di un'unità USB di memoria di massa. ** Soltanto durante la riproduzione dei seguenti tipi di dischi o di file:

File MP3/WMA/JPEG/MPEG-1/MPEG-2/DivX:

Numero del gruppo e del file.

DVD Video/DVD-VR: numero del titolo e del capitolo.

Spegnimento automatico dell'unità

Auto Standby

• Questa funzione è disponibile esclusivamente durante la riproduzione dei dischi o dell'unità USB di memoria di massa.

Sul display si illumina l'indicatore A.STBY.

Quando la riproduzione cessa, l'indicatore A.STBY inizia a lampeggiare. Se non viene eseguita alcuna operazione entro circa 3 minuti mentre l'indicatore lampeggia, il sistema si spegne (modalità standby) automaticamente.

• Il passaggio alla sorgente "TUNER FM" o "AUDIO IN" disattiva temporaneamente la funzione di standby automatico.

Per annullare questa funzione si deve premere nuovamente e a lungo il tasto SLEEP/A.STBY.

Timer di autospegnimento

È possibile impostare l'ora di spegnimento per consentire di addormentarsi senza spegnere direttamente il sistema.

1 Specificare il tempo (in minuti).

2 Attendere finché il valore impostato scompare.

Per controllare il tempo rimanente allo spegnimento è sufficiente premere una volta SLEEP/A.STBY.

• Se viene premuto il tasto ripetutamente, è possibile modificare il tempo di spegnimento.

Telecomando

Ricezione di stazioni FM con il Radio Data System

Il Radio Data System consente alle stazioni FM di inviare un segnale aggiuntivo insieme ai segnali dei programmi normali. Questo sistema può ricevere i seguenti tipi di segnali Radio Data System.

PS (Servizi associati al programma)	Mostra i nomi delle stazioni conosciute.
PTY ( Tipo di programma)	Mostra il tipo di programma trasmesso.
RT (Testo radio)	Mostra i messaggi di testo trasmessi alla stazione.

Informazioni sui segnali Radio Data System

Mentre si ascolta una stazione FM...

PS: Vengono visualizzati i nomi delle stazioni. Se la stazione non trasmette alcun segnale, sul display viene visualizzato "NO PS".

PTY: Viene visualizzato il tipo di programma trasmesso. Se la stazione non trasmette alcun segnale, sul display viene visualizzato "NO PTY".

RT: Vengono visualizzati i messaggi di testo inviati dalla stazione. Se la stazione non trasmette alcun segnale, sul display viene visualizzato "NO RT".

Ricerca di un programma tramite i codici PTY

PTY

È possibile individuare un tipo di programma particolare dai canali predefiniti (vedere pagina 10) specificando i codici PTY.

Per ricercare un programma usando i codici PTY

1. Mentre si ascolta una stazione FM...

2. Selezionare un codice PTY (vedere pagina 19).

3. Iniziare la ricerca.

Es.: È stato selezionato "NEWS"

Il sistema ricerca 30 stazioni FM preimpostate, fermandosi quando trova la stazione richiesta sulla quale si sintonizza.

• Se non viene individuato alcun programma, sul display viene visualizzato "NO MATCH".
• Per terminare in qualsiasi momento la ricerca è sufficiente premere un tasto qualsiasi (ad eccezione di VOLUME +/-).

Per continuare la ricerca se viene trovata una stazione non desiderata

Mentre le indicazioni sul display stanno lampeggiando, premere nuovamente PTY SEARCH.

Descrizione dei codici PTY

NEWS:	Notiziari.
AFFAIRS:	Programmi di attualiità cheapprofondiscono le notizie del giorno(dibattiti o analisi).
INFO:	Programmi il cui scopo è fornire consigli in senso lato.
SPORT:	Programmi riguardanti tutti gli aspetti del mondo dello sport.
EDUCATE:	Programmi educativi.
DRAMA:	Tutti i radiodrammi e leserie a punctate.
CULTURE:	Programmi relativi a qualiasi aspetto della cultura nazionale o regionale, inclusi lingua, teatro, ecc.
SCIENCE:	Programmi relativi alle scienze naturali e alla Tecnologia.
VARIED:	Utilizzato per programmi basati principalmente sui dialoghi, quali quiz, giochi con risposta di esperti alle domande del pubblico e interviste a personità.
POP M:	Musica commerciale diinteresting popolare.
ROCK M:	Musica rock.
EASY M:	Musica contemporanea considerata "musica leggera".
LIGHT M:	Musica strumentale e opere vocali o corali.
CLASSICS:	Concerti di grandi opere orchestrali, sinfonie, musica da camera, ecc.
OTHER M:	Musica che non rientra in nessuna delle altre categoria.
WEATHER:	Programmi meteorologici e previsioni del tempo.
FINANCE:	Servizi e notizie dalleorse valori, di economia, finanza, ecc.
CHILDREN:	Programmi destinati ad un pubblicogiovane.
SOCIAL:	Programmi relativi a sociologia, storia, geografia, psicologia e società.

RELIGION:	Programmi religiosi.
PHONE IN:	Programmi che prevedono la participazione del pubblico, che esprimile sue opinioni per Telefono o in un forum aperto a tutti.
TRAVEL:	Informazioni di viaggio.
LEISURE:	Programmi su attività ricreative.
JAZZ:	MUSICA Jazz.
COUNTRY:	Canzoni che derivano alla tradizione musicale del Sud degli Stati Uniti o che la seguono.
NATION M:	Musica popolare contemporanea nazionale o regionale nella lingua di quel paese.
OLDIES:	Musica apparente alla cosiddetta "età dell'oro" della musica pop.
FOLK M:	Musica che ha le sue radici nella cultura musicae di una nazione specifica.
DOCUMENT:	Programmi relativi ad argomenti basati su fatti realmente accaduti, presentati con stile investigativo.

• La classificazione dei codici PTY per alcune stazioni FM può differire dall'elenco precedente.

Operazioni particolari con i dischi e file

Telecomando

Scelta della pista audio

INFO

1

Per DVD Video: Durante la riproduzione di un capitolo/file che contiene il sonoro in varie lingue, potete selezionare quella che desiderate.

Per DVD-VR/SVCD/VCD: Durante la riproduzione di una traccia è possibile selezionare il canale audio da ascoltare.

Durante la riproduzione di DVD Video...

Es.:

① Lingua ② Formato audio ③ Canale

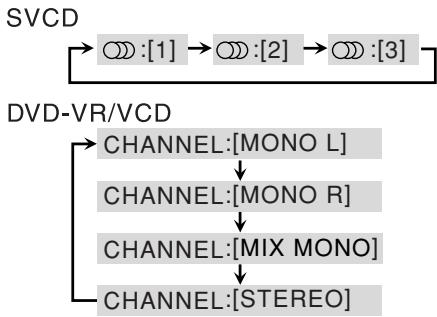

Durante la riproduzione di DVD-VR o SVCD/VCD...

STEREO	Per ascoltare la normale riproduzione stereo bicanale. (a 2 canali).
MONO L	Per riproduire il canale audio sinistro.
MONO R	Per riproduire il canale audio destro.
MIX MONO	Per ascoltare la musica in modalità mono l'apparecchio miscela i canali destro e sinistro.

• Un SVCD può avere 4 canali audio. Gli SVCD Karaoke usano questi 4 canali per registrare due registrazioni a 2 canali (STEREO).

Scelta della lingua dei sottotitoli

Per DVD Video: Durante la riproduzione di un capitolo/file contenente sottotitoli in differenti lingue, potete selezionare la lingua dei sottotitoli da visualizzare sul televisore.

Per DVD-VR: Durante la riproduzione è possibile visualizzare o rimuovere i sottotitoli.

Per SVCD: Durante la riproduzione, potete selezionare i sottotitoli anche se questi non sono presenti sul disco.

Durante la riproduzione di DVD Video...

Es.:

Durante la riproduzione di un DVD-VR...

Durante la riproduzione di un SVCD...

Scelta dell'angolo di visione

Solo per DVD Video: Durante la riproduzione di un capitolo che contiene più angolazioni, è possibile visualizzare una stessa scena da angolazioni diverse.

Durante la riproduzione di DVD Video...

Riproduzione con effetti speciali INFO

Riproduzione di immagini fisse

Per visualizzare l'immagine fissa:

Durante la riproduzione...

Disco Unità USB di memoria di massa

Per riprendere la riproduzione normale si deve premere nuovamente lo stesso tasto.

Riproduzione al rallentatore REMOTE CHYL

• Questa funzione viene usata solo per la riproduzione di DVD Video/DVD-VR/SVCD/VCD.

Durante la riproduzione... * Disponibile esclusivamente con i dischi DVD Video.

Per ripristinare la riproduzione normale, premere DVD/CD ►/II.

Per ripetere le scene precedenti (ripetizione a singolo lavoro)

• Questa funzione viene usata solo per la riproduzione di DVD Video/DVD-VR.

Durante la riproduzione...

La posizione di riproduzione si sposta all'indietro di circa 10 secondi rispetto alla posizione attuale (solo nell'ambito dello stesso titolo dei DVD Video).

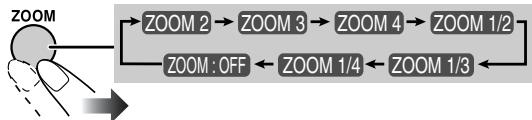

Zoom

1 Durante la riproduzione...

• Con i file JPEG: non disponibile durante la visualizzazione in sequenza.

2 Cambiare la posizione ingrandita.

• La posizione ingrandita non può essere spostata quando si seleziona “ZOOM 1/2”, “ZOOM 1/3” o “ZOOM 1/4”.

Per cancellare lo zoom, premere ZOOM ripetutamente fino a che “ZOOM: OFF” non appaia sul televisore.

Modalità di riproduzione avanzata

Telecomando

Unità principale

Programmazione dell'ordine di riproduzione

Riproduzione programmata INFO ONLY

È possibile impostare l'ordine di esecuzione dei capitoli, delle tracce o dei file (fino a 32) prima di iniziare la riproduzione.

• La riproduzione programmata non è utilizzabile con i DVD-VR e con i file JPEG/MPEG-1/MPEG-2/DivX.

1 Prima di iniziare la riproduzione, attivare la Riproduzione programmata.

Sul televisore (es. DVD*)

• Quanto appare sullo schermo TV dipende da ciascun tipo di file.

2 Selezionare i capitoli, le tracce o i file da usare per la riproduzione programmata.

① Con i dischi DVD Video e i file MP3/WMA: Selezionare un numero di titolo o gruppo. ② Selezionare un numero di capitolo o traccia/file.

• Per selezionare un numero lo si deve inserire direttamente.
• Per cancellare l'intero programma è sufficiente selezionare "CLEAR" sullo schermo del menu di programmazione.

3 Ripetere il punto 2 sino al completamento della programmazione.

4 Iniziare la riproduzione.

La riproduzione inizia nell'ordine di programmazione.

• La riproduzione può essere avviata selezionando "PLAY" sullo schermo del menu di programmazione e premendo ENTER/SET.

Per saltare:	Per la pausa:	Per interrompere:
GROUP/TITLE SKIP	DVD/CD USB →/II→/II→	PTY SEARCH

Per uscire dalla riproduzione programmata

Prima di interrompere la riproduzione...

(Due volte)

Riproduzione in modalità casuale — Riproduzione casuale

È possibile riprodurre capitoli o tracce in ordine casuale.

• La riproduzione casuale non è utilizzabile con i DVD-VR e con i file JPEG/MPEG-1/MPEG-2/DivX.

1 Prima di avviare la riproduzione, attivare la Riproduzione casuale.

2 Iniziare la riproduzione.

Viene avviata la riproduzione in ordine casuale.

Per saltare un capitolo/traccia:	Per la pausa:	Per interrompere:
GROUP/TITLE SKIP	DVD/CD USB	PTY SEARCH
	Per rilasciare è necessario premere nuovamente lo stesso tasto.

Per uscire dalla Riproduzione casuale

Prima di avviare la riproduzione...

Riproduzione ripetuta

INFO

Per DVD Video:

Durante la riproduzione...

Per CD/SVCD/VCD:

Durante la riproduzione (senza PBC per SVCD/VCD) o prima della riproduzione...

Per DVD-VR:

Durante l'esecuzione di un programma originale...

Durante l'esecuzione di un elenco di riproduzione...

Con file MPEG-1, MPEG-2, DivX, MP3, WMA e JPEG:

Durante l'esecuzione o prima dell'avvio della riproduzione...

CHAPTER	Fa ripetere il capitolo attuale.
TITLE	Fa ripetere il titolo attuale.
REP 1	Ripete la traccia o il file attualmente selezionato.
REP GROUP	Fa ripetere il gruppo attuale.
REP PG	Ripete il programma originale attuale.
REP PL	Ripete l'élenco di riproduzione attuale.
REP ALL	Ripete tutti i contentuti o tutte le trasce o i file programmati.

Ripetizione A-B

Potete ripetere la riproduzione di una porzione desiderata specificandone l'inizio (punto A) e la fine (punto B).

• La ripetizione A-B non può essere usata per file JPEG e per alcuni DVD.

1 Durante la riproduzione (senza PBC per SVCD/VCD), selezionare il punto di inizio (A).

2 Selezionare il punto di fine (B).

Premere nuovamente lo stesso tasto.

• Potete ricercare il punto di fine usando il tasto ▸.

Per cancellare la ripetizione A-B, premere nuovamente REPEAT A-B tenendo premuto SHIFT.

• La ripetizione A-B viene annullata anche quando si ferma la riproduzione o si seleziona un capitolo o traccia.

Per impedire l'espulsione del disco

—Blocco bambini

È possibile bloccare il cassetto del disco affinché il disco non possa essere espulso.

• Questa funzione è disponibile esclusivamente quando il sistema è in standby.

Mentre il cassetto del disco è chiuso...

Per annullare il blocco, ripetere la stessa procedura. Sul display verrà visualizzata la dicitura "UNLOCK".

Operazioni di registrazione INFO

Telecomando

Unità principale

Prima di iniziare la registrazione

• La registrazione di materiale registrato su supporto audio o video, trasmesso via etere o via cavo, contenuto letterario, drammatico, musicale o artistico richiede il preventivo consenso del proprietario, pena la violazione delle vigenti leggi sui diritti d'autore.
• La regolazione del volume non influenza il livello di registrazione.
• Le funzioni Sound Turbo II, Hyper Bass Sound, di regolazione del tono e dell'effetto surround (vedere le pagine 14 e 15) non influenzano la registrazione.
• Durante la registrazione l'apparecchio annulla la riproduzione in ordine casuale e la modalità di ripetizione.
• Nell'unità USB è possibile registrare fino a 99 tracce per gruppo.
• Le tracce registrate nell'unità USB saranno convertite nel formato MP3.
• Non è possibile avviare la registrazione nell'unità USB quando sul display appare "READING".
• Nel gruppo base (root) non è possibile registrare tracce come negli altri gruppi. Non si tratta tuttavia di un malfunzionamento. Ciò dipende dall'unità USB usata.
• Non si deve scollegare l'unità USB mentre è in corso la riproduzione o la registrazione. In caso contrario si verificherebbe un malfunzionamento.

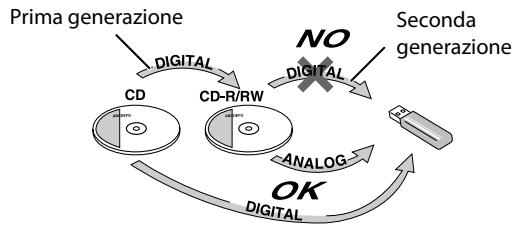

Informazioni sul sistema SCMS (sistema di gestione delle copie eseguite in serie)

Il sistema usa la funzione di gestione delle copie eseguite in serie, la quale permette di eseguire esclusivamente copie digitali di prima generazione da software pre-masterizzato, ad esempio, i CD.

Quando si tenta di registrare nell'unità USB da un CD-R o da un CD-RW duplicato, sul display appare "SCMS VLT".

Registrazione da un disco

Nell'unità USB è possibile registrare le tracce digitali contenute nei CD.

• Non si deve sottoporre il sistema a vibrazioni durante la registrazione delle tracce. In caso contrario, le tracce registrate si potrebbero danneggiare.

Prima di registrare...

Alla presa USB MEMORY REC/PLAY (←) si deve collegare un'unità USB registrabile. (Vedere anche pagina 6.)

1 Avviare e arrestare la riproduzione del disco.

2 Iniziare la registrazione.

(Dall'unità principale)

• Il sistema crea automaticamente un nuovo gruppo denominato "JVC_A01". Se il gruppo "JVC_A01" esiste già, oppure se un gruppo contiene più di 99 tracce, il sistema crea in successione i gruppi "JVC_A02", "JVC_A03" e così via.

Registrazione e riproduzione si avviano contemporaneamente. Al termine della riproduzione si arresta anche la registrazione.

• Durante la registrazione non è possibile cancellare la sorgente del segnale.
• Anche se si attiva la funzione di riproduzione programmata, le tracce vengono registrate nel normale ordine.

Per interrompere manualmente la registrazione:	Per registrarare la traccia in riproduzione (1 traccia):
PTY SEARCH	Durante la riproduzione o la pausa...

Comandi sullo schermo

Uso della barra sullo schermo

Usando la barra sullo schermo è possibile controllare le informazioni sulla sorgente (disco o unità USB di memoria di massa) e lo stato della riproduzione.

Per visualizzare la barra sullo schermo

Es: Per DVD Video

① disco/sorgente ②Numero del titolo in riproduzione/Numero totale di titoli ③Numero del capitolo in riproduzione/Numero totale di capitoli ④ Indicazione del tempo

Nella barra sullo schermo appaiono le informazioni di seguito elencate. Esse dipendono tuttavia dal tipo di disco o di file:

Per rimuovere la barra dallo schermo

Ricerca a tempo

Con l'ausilio della barra sullo schermo è possibile portarsi in un punto particolare della riproduzione specificandone la durata dall'inizio.

• Questa funzione non è disponibile durante la riproduzione programmata o casuale.

1 Durante la riproduzione (senza PBC con i dischi SVCD/VCD), visualizzare nella barra sullo schermo il tempo di riproduzione trascorso.

• La ricerca a tempo è selezionabile prima di iniziare la riproduzione e non è utilizzabile con i dischi DVD Video/DVD-VR.

2 (Mantenendo premuto...)

Es.: Per DVD Video

3 Spostare l'evidenziazione sull'indicazione temporale:

DVD

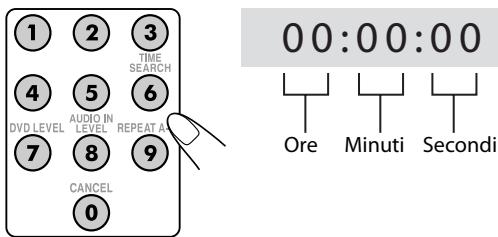

4 Impostare il tempo.

Potete specificare il tempo in ore/minuti/secondi.

5 Confermare l'inserimento.

ENTER/SET

Il sistema inizia la produzione del disco dal punto nel tempo scelto.

Operazioni dallo schermo di controllo

Con i dischi DVD-VR e i file MP3/WMA/JPEG/MPEG1/MPEG-2/DivX dallo schermo di controllo è possibile effettuare la ricerca degli elementi desiderati ed avviare la riproduzione.

■ Schermo di controllo per i dischi DVD-VR

Quando si richiama il programma originale (PG) o l'elenco di riproduzione (PL) lo schermo di controllo appare in sovraimpressione sullo schermo del televisore.

Per selezionare il tipo di riproduzione

Per visualizzare i programmi originali:	Per visualizzare glielenchi di riproduzione:
TOP MENU/PG	MENU/PL
Per rimuovere l'elenco è sufficiente premere nuovamente il tasting.

Es.: Quando viene selezionato il programma originale.

Es.: Quando viene selezionato l'elenco di riproduzione (PL).

①Numero di elenco ② Data di registrazione o di creazione ③ Canali di registrazione ④ Tempo di registrazione ⑤ Titolo ⑥ Barra di evidenziazione (selezione corrente) ⑦ Capitoli inclusi ⑧ Tempo di riproduzione

Per selezionare una voce dall'elenco ed avviare la riproduzione

• Se si sposta la barra evidenziata, la scelta viene riprodotta automaticamente.

■ Schermata di controllo per file MP3/WMA/JPEG/MPEG-1/MPEG-2/DivX

Lo schermo di controllo appare sullo schermo del televisore non appena il sistema rileva nel disco inserito, oppure nell'unità USB di memoria di massa collegata, la presenza di file MP3/WMA/JPEG/MPEG-1/MPEG-2/DivX.

• Con i file JPEG/MPEG-1/MPEG-2/DivX appare all'arresto della riproduzione.
• Gli elementi visualizzati sullo schermo dipendono dal tipo di file.

① Cartella/lista dei gruppi ② Cartella/gruppo attuale ③ File/traccia attuale ④ Informazioni sul file o sulla traccia ⑤ Tipo di file ⑥ Lista file/tracce

• Se il disco o l'unità USB di memoria di massa contiene file riproducibili di diverso tipo (audio, immagini fisse o immagini dinamiche) è necessario selezionare quello d'interesse (vedere a pagina 11).

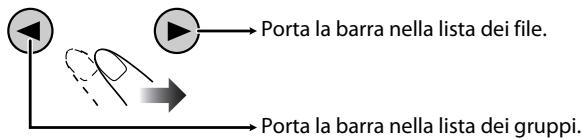

Per spostare la barra evidenziata fra la lista dei gruppi e quella dei file

Per selezionare una voce in elenco

Trascinare sulla voce desiderata la barra evidenziata.

Per dare inizio alla riproduzione

Per file JPEG:
ENTER/SET	Il file selezionato (imagine fissa) rimane visualizzato sino alla selezione di un altro file.
DiscoDVD/CDUnità USB di memoria di massaUSB	Premere uno dei tasti in funzione della sorgente attualmente in uso.La produzione a slide-show ha inizio. Ciacuno file (imagine fissa) appeare per 3 secondi circa, quando viene sostituito.Per annullare la visualizzazione in successione (slide-show) e mantenere visualizzata l'attuale imagine fissa si deve premere nuovamente il tasto.
Per altri file:
ENTER/SET	La riproduzione si avviere quando nella traccia selezionata.Si cui avviare la riproduzioneanche premendo DVD/CD▶/■ o USB▶/■.

Operazioni con il timer giornaliero

Telecomando

Impostazione del timer

giornaliero

Utilizzando il timer giornaliero, è possibile svegliarsi ascoltando la musica preferita.

È possibile memorizzare sino a tre impostazioni di timer giornaliero.

• Per annullare la procedura d'impostazione del timer è sufficiente premere CLOCK/TIMER.
• Per correggere un errore di impostazione, premere CANCEL (tenendo premuto SHIFT). Sarà possibile tornare al punto precedente.

1 Selezionare la modalità desiderata d'impostazione del timer: DAILY 1 ON time, DAILY 2 ON time o DAILY 3 ON time.

Es.: Quando viene selezionata la modalità di impostazione Daily Timer 1

• Se l'ora esatta non è stata regolata, premendo CLOCK/TIMER si porta il sistema in modalità di regolazione dell'orologio (vedere a pagina 16).

2 Regolare il timer secondo necessità.

Ripetere la stessa procedura d'impostazione sino al completamento.

① Impostare l'ora e i minuti per l'ora di attivazione. ② Impostare l'ora e i minuti per l'ora di disattivazione. ③ Selezionare la sorgente di riproduzione—"DISC", "USB", "TUNER FM" od "AUDIO IN".

• Per "TUNER FM": non è possibile selezionare i canali pre-sintonizzati.
• Per "DISC" o "USB": non è possibile selezionare i numeri di file.

④ Selezionare il livello del volume. È possibile regolare il livello del volume (da "00" a "MAX (39)" e "VOL - -"). Se si seleziona "VOL - -", il volume si regola allo stesso livello impostato all'atto dell'ultimo spegnimento del sistema.

Una volta completate le impostazioni, le informazioni per l'impostazione del timer appaiono in sequenza.

3 Spegnere l'unità (in attesa) se il timer è stato impostato con il sistema acceso.

Informazioni sul funzionamento del timer giornaliero

Una volta impostato il timer giornaliero, l'indicatore del timer (1) e l'indicatore del numero del timer (1/2/3) si accendono sul display. Il timer giornaliero si attiva alla stessa ora ogni giorno finché viene disattivato manualmente (vedere la colonna successiva) o viene attivato un altro timer.

All'istante dell'attivazione

Il sistema si accende, si sintonizza sulla stazione selezionata oppure inizia a riprodurre la sorgente specificata, e quindi aumenta gradualmente il volume sino a raggiungere, dopo circa 30 secondi, il livello preimpostato.

• Quando un timer giornaliero è attivo, sul display lampeggia l'indicatore (⊙).

All'istante della disattivazione

Il sistema ferma la riproduzione e si spegne (in standby) automaticamente.

• L'impostazione del timer rimane memorizzata fino a quando viene modificata.

Attivazione o disattivazione del timer giornaliero

Poiché il timer giornaliero viene attivato alla stessa ora ogni giorno, potrebbe essere necessario cancellarlo per alcuni giorni particolari.

Per disattivare il timer giornaliero

1 Selezionare il timer (DAILY 1, DAILY 2 o DAILY 3) da cancellare.

Es.: Per disattivare il timer giornaliero 1

2 Spegnere il timer selezionato.

(Mantenendo premuto...)

Per attivare il timer giornaliero

1 Selezionare il timer (DAILY 1, DAILY 2 o DAILY 3) da attivare.

2 Attivare il timer scelto.

Es.: in cui Daily Timer 1 (DAILY 1) è attenuato.

3 Attendere fino a che l'indicazione si spegne.

Operazioni con il menu di impostazione INFO

Impostazioni iniziali

Le impostazioni del sistema sono modificabili.

• Il menu di avviamento è disponibile esclusivamente quando la sorgente selezionata è "DVD/CD" oppure "USB".

1 Premere SET UP quando non è in corso la riproduzione.

2 Premere ► (o ◄) per selezionare il menu. 3 Premere ▼ (o ▲) per spostarsi e selezionare la voce. 4 Premere ENTER/SET. 5 Premere ▼ (o ▲) per selezionare le opzioni, poi premere ENTER/SET.

Per cancellare una visualizzazione delle preferenze

Premere SET UP.

Menu	Regolazione	Indice
TV SYSTEM		Seleziona ilsystema TV tra NTSC e PAL in funzione tipo di apparecchio TV collegato.
SCREEN SAVER		È possibile impostare la funzione di screen saver (ON od OFF). Se non si esgue alcuna operazione entro circa 5 minuti lo schermo del tevisore si oscura.
VIDEO		Seleziona l'uscita del segnale video in funzione del tipo di apparecchio TV collegato. (Per informazioni particolareggiate si prega di vedere la realtà "Cambiamento della modalità di scansione" a pagina 15.)
TV TYPE 16:9 4:3 LS 4:3 PS		Quando si riproducono le immagini registrate in formato cinematografico (wide-screen) diviene possibile selezionare il tipo di monitor correspondente al proprio tevisore. 4:3 PS (Pan Scan conversion): Per un tevisore convenzionale (4:3). L'imagine viene ingrandita per riempire lo schermo verticalmente, nelle i lati sinistro e destro dell'imagine vengono tagliati. 4:3 LB (Letter Box conversion): Per un tevisore convenzionale (4:3). Visualizza un'imagine per schermo cinematografico adattandola alla larghezza dello schermo del tevisore mantenendo le stesse proporzioni. 16:9 (schermo in formato cinematografico, o wide-screen): Da selezionare quando il rapporto d'aspetto dello schermo tevisivo è fisso a 16:9.
PASSWORD		Permette di accederare alla modalità di modificifica dell'impostazione RATING. La password devese essere di quattro cîfre. Si raccomanda di annotarla qui sotto come promemoria: Password: □□□□ Qualora la si dimentichi la si può resettare inserendo 0000.
RATING		Permette di classificare i contentuti riproducibili assegnandone un livello (rating).
DEFAULT		Ripristina tutti gli elementi del menu d'impostazione, ad eccezione di PASSWORD, ai propri valori predefiniti.
	OSD LANGUAGE	È possibile selezionare la lingua dello schermo tra “ENGLISH”, “FRENCH”, “GERMAN”, “CZECH”, “POLISH” o “HUNGARIAN”.
	AUDIO LANG	È possibile selezionare la lingua audio iniziale dei DVD Video. (Vedereanche pagina 40.)
	SUBTITLE LANG	È possibile selezionare la lingua iniziale dei sottotitoli dei DVD Video. (Vedereanche pagina 40.)
	MENU LANG	È possibile selezionare la lingua di menu iniziale del DVD Video. (Vedereanche pagina 40.)
	DIVX [R] VOD	Ilsystema dispone di un proprio codice di registrazione. Se necessario, è possible confermarlo. Una volta riproduzione un file DivX in cui è registrato il codice di registrazione, il codice di registrazione delsystema viene sovrascritto per la protezione dei diritti d'autore.
J7	AUDIO OUT	Impostare correttamente Questa voce quando si utilizza il terminale OPTICAL DIGITAL OUT nella parte posteriorie. SPDIF/OFF: l'uscita digitale è disabilitata. SPDIF/RAW: Da selezionare quando è collegato un amplificatore o un decodificatore compatible con la technologia Dolby Digital. SPDIF/PCM: Da selezionare quando è collegato un amplificatore o un decodificatore non compatible con la technologia Dolby Digital o MPEG Audio oppure un appearecchio di registrazione.
	3D PROCESSING	È possibile selezionare la modalità surround. (Per struzioni in merito si prega di vedere la sezione “Per attivare la modalità surround” a pagina 14.)
O*	BRIGHTNESS	È possibile regolare la luminosità. (0 a 12)
	CONTRAST	È possibile regolare il contrasto. (0 a 12)
	HUE	È possibile regolare il colore. (-6 a +6)
	SATURATION	È possibile regolare la profondità del colore. (0 a 12)
	SHARPNESS	È possibile regolare la nitidezza. (0 a 8)
DQ	DYNAMIC RANGE	Seleziona la compressione della gamma dinamica (DRC) per ascoltare la musica di notte. La funzione DRC riduce le differenze tra le componenti vocali e la componente audio vera e propria, ad esempio il suono di un’esplosione. Essa opera nel seguito modo: FULL 6/8 4/8 2/8 (Alto← Basso) La funzione non è disponibile quando si selezione “OFF”.
	DUAL MONO	Seleziona il canale di riproduzione da ascoltare nelle modality Dual Mono, la quale più includere due canali mono separati.

• Al menu "" si può accedere direttamente premendo PICTURE ADJUST (mentre si tiene premuto SHIFT).

Ulteriori informazioni

Ulteriori informazioni su questo sistema

Collegamenti (vedere alle pagine da 4 a 7)

• Accertarsi che i conduttori dell'antenna non tocchino altri terminali, i cavi di collegamento o il cavo di alimentazione. Tenere le antenne lontane dalle parti metalliche del sistema, dai cavi di collegamento e dal cavo di alimentazione. In caso contrario la capacità di ricezione ne potrebbe soffrire.
• Usare solo diffusori con l'impedenza indicata dai terminali dei diffusori sul retro del sistema.
• I diffusori sono schermati magneticamente per evitare le distorsioni del colore sul televisore. Tuttavia, se installati in modo scorretto, possono causare ugualmente disturbi. I diffusori vanno installati con la dovuta cura.
• Quando si installano i diffusori vicino a un televisore, prima di cominciare l'installazione spegnere l'interruttore principale del televisore o scollegare il cavo di alimentazione. Attendere almeno 30 minuti prima di accendere il televisore.
• Alcuni apparecchi TV potrebbero tuttavia continuare a subire questa influenza anche in seguito all'esecuzione della procedura illustrata. In tal caso, allontanarli dal televisore.

■ Operazioni giornaliere — Riproduzione (vedere alle pagine da 9 a 13)

Ascolto della radio:

• Se viene memorizzata una stazione in un numero predefinito più occupato, la stazione memorizzata in precedenza verrà cancellata.
• Quando si scollega il cavo di alimentazione o in caso di interruzione improvvisa dell'energia elettrica, le stazioni predefinite si cancellano nell'arco di alcuni giorni. In tal caso sarà necessario memorizzare nuovamente le stazioni.

Riproduzione di un disco/unità USB di memoria di massa:

JVC non accetta alcuna responsabilità per l'eventuale perdita di dati che potrebbe verificarsi nell'unità USB di memoria di massa durante l'utilizzo del sistema.

• La commutazione della sorgente tra "DVD/CD" e "USB" potrebbe richiedere qualche istante prima dell'effettiva attivazione.
• Mentre il sistema sta leggendo un disco, il passaggio alla sorgente "USB" potrebbe non avvenire correttamente. In tal caso si suggerisce di premere e di selezionare nuovamente "USB".
• Con alcuni dischi, le operazioni effettive possono differire da quelle spiegate nel manuale a causa di caratteristiche della programmazione fatti e della struttura interna del disco. Tali differenze non sono dovute a guasti.
• Il sistema è in grado di riconoscere sino a 999 tracce (file) e sino a 130 gruppi per disco o unità USB di memoria di massa.
• Se una cartella contiene file non riproducibili, essi vengono inclusi nel conteggio del numero totale di file.
• I file riproducibili che non appartengono tuttavia ad alcun gruppo vengono trattati come appartenenti al Gruppo 1.
• Per la riproduzione dei file contenuti nell'unità USB di memoria di massa...
• Prima di collegare l'unità USB di memoria di massa si raccomanda di consultarne il manuale.
• Non collegare al sistema più di una unità USB di memoria di massa alla volta. Non fare uso di centraline hub USB.
• Non tutte le unità USB di memoria di massa possono essere caricate attraverso il terminale USB MEMORY REC/PLAY (●).
• Non scollegare l'unità USB di memoria di massa durante la riproduzione dei file. In caso contrario si potrebbero verificare malfunzionamenti nel sistema o nell'unità stessa.
• Questo sistema è compatibile con lo standard di comunicazione USB 2.0 Full Speed.
• Non è possibile riprodurre i file di grandezza superiore a 2 gigabyte.
• Durante la riproduzione di file caratterizzati da un'elevata velocità di trasferimento si potrebbe verificare la perdita di frame o di tratti dell'audio.
• Il sistema non è in grado di riconoscere le unità USB di memoria di massa che richiedono un'alimentazione superiore a 5 V e 500 mA.
• Questo sistema non è in grado di riprodurre alcune unità USB di memoria di massa e non supporta la funzione DRM (Digital Rights Management).
• L'avvio di un lettore audio digitale da oltre 1 Gigabyte richiede del tempo. Per la riproduzione di DVD-VR...
• Questo sistema è in grado di leggere esclusivamente i dischi registrati nel formato UDF-Bridge.
• Per informazioni sul formato DVD-VR e sull'elenco di riproduzione, fare riferimento al manuale del dispositivo di registrazione.

Per la riproduzione di file MP3/WMA...

• I dischi MP3/WMA richiedono un tempo di lettura più lungo rispetto ai comuni CD. (Esso dipende dalla complessità della configurazione dei file e dei gruppi.)
• Alcuni file MP3/WMA di cui non è possibile la riproduzione verranno ignorati. Ciò è dovuto al loro processo di registrazione e alle condizioni di registrazione.
• Questo sistema è in grado di leggere esclusivamente i dischi registrati secondo lo standard ISO 9660 Livello 1 o Livello 2.
• Questo sistema consente la riproduzione di file MP3/WMA con estensione .mp3 o .wma (la distinzione tra lettere maiuscole e minuscole è ininfluente).
• Si suggerisce di creare i file MP3/WMA rispettando le seguenti condizioni: alla frequenza di campionamento di 44,1 kHz e alla velocità di trasferimento di 128 kbps. Il sistema non consente la riproduzione di file con una velocità di conversione inferiore a 64 kbps.

Per la riproduzione di file JPEG...

• Si raccomanda di memorizzare file con una risoluzione da 640 x 480 pixel. (Se un file è stato memorizzato ad una risoluzione superiore a 640 x 480, la sua visualizzazione richiede molto tempo.)
• Questo sistema consente la riproduzione di file JPEG con estensione .jpg o .jpeg (la distinzione tra lettere maiuscole e minuscole è ininfluente).
• Questo sistema potrebbe non essere in grado di riprodurre correttamente i file JPEG registrati da un apparecchio che non sia una fotocamera digitale. Per la riproduzione dei file MPEG-1/MPEG-2...
• Il sistema può riprodurre i file MPEG-1/MPEG-2 con estensione .mpg, .mpeg o .mod.
• .mod è l'estensione usata per i file MPEG-2 registrati con le videocamere JVC Everio. Non è possibile riprodurre i file MPEG-2 con estensione .mod registrati nel formato HD o a una velocità di conversione massima di altri 2 Mbps.
• Il formato di stream deve essere conforme a quello del sistema MPEG o del programma.
• Per ottenere la massima risoluzione possibile si raccomandano 720 x 576 pixel (25 fps) / 720 x 480 pixel (30 fps).
• Il sistema è altresì compatibile con le risoluzioni di 352 x 576/480 x 576/352 x 288 pixel (25 fps) e 352 x 480/480 x 480/352 x 240 pixel (30 fps).
• Il formato del file deve essere MP@ML (Main Profile at Main Level)/SP@ML (Simple Profile at Main Level)/MP@LL (Main Profile at Low Level).
• Gli stream audio devono essere conformi al formato MPEG1 Audio Layer-2 o MPEG2 Audio Layer-2.

Per la riproduzione di DivX...

• Questo sistema è in grado di leggere esclusivamente i dischi registrati nel formato UDF-Bridge. Il formato "Multi-border" non è supportato.
• Il sistema è compatibile con tutte le versioni video DivX®.
• Il sistema supporta file DivX con risoluzione a 720 x 480 pixel o inferiore (30 fps) e 720 x 576 pixel o inferiore (25 fps).
• Il flusso audio deve essere conforme a Dolby Digital, MPEG1 Audio Layer-2 o MPEG Audio Layer-3 (MP3).
• Questo sistema consente la riproduzione di file DivX con estensione .divx, .div, .avi (la distinzione tra lettere maiuscole e minuscole è ininfluente).
• Il sistema non supporta GMC (Global Motion Compression).
• È possibile che i file codificati in modalità di scansione interlacciata non vengano eseguiti in modo corretto.

■ Operazioni giornaliere — Regolazioni audio e generali (vedere alle pagine da 14 a 17)

Regolazione del suono:

• Questa funzione influisce anche sul suono in uscita delle cuffie.

Cambiamento della modalità di scansione:

• La modalità di scansione progressiva non deve essere selezionata nei seguenti casi:
• Quando il proprio televisore non supporta il segnale video a scansione progressiva.
• Quando non si è collegato il televisore al sistema con un cavo componente video.

Regolazione dell'orologio:

• I numeri "0:00" lampeggeranno sul display finché l'impostazione dell'orologio verrà terminata. L'orologio può perdere o guadagnare 1 o 2 minuti al mese. Se ciò accade, regolare nuovamente l'orologio.

■ Operazioni avanzate con la radio (vedere le pagine 18 e 19)

• Per ulteriori informazioni sul Radio Data System, visitare il sito Web all'indirizzo «http://www.rds.org.uk».

- Operazioni particolari con i dischi e i file (vedere alle pagine da 20 a 22)

Scelta della pista audio:

• Alcuni dischi e file non permettono la scelta della lingua audio durante la riproduzione.

Riproduzione con effetti speciali:

• Durante la riproduzione al rallentatore, l'audio non viene riprodotto.
• Quando viene ingrandita, l'immagine può sgranarsi.

■ Modalità di riproduzione avanzata (vedere alle pagine da 23 a 25)

Programmazione dell'ordine di esecuzione—Riproduzione programmata:

• Durante i punti di programmazione...

L'immissione verrà ignorata se è stato programmato il numero di una voce non esistente (per esempio, è stata selezionata la traccia 14 su un disco che contiene solo 12 tracce).

Riproduzione ripetuta:

• La riproduzione ripetuta A-B è disponibile esclusivamente all'interno dello stesso titolo, programma originale o traccia.
• Operazioni di registrazione (vedere alle pagine 26 e 27)
• Operazioni con il timer giornaliero (vedere le pagine 31 e 32)
• Non si deve sottoporre il sistema a vibrazioni durante la registrazione delle tracce. In caso contrario le tracce registrate si potrebbero danneggiare.

Impostazione del timer giornaliero:

• Se viene scollegato il cavo di alimentazione o nel caso in cui manchi la corrente, l'impostazione del timer verrà annullata. Sarà necessario impostare nuovamente prima l'orologio, quando il timer.
• Se si è scelto un DVD Video come sorgente di segnale, il timer giornaliero non opera correttamente.
• Se il timer di autospegnimento viene impostato mentre è stata avviata la riproduzione della sorgente selezionata tramite il timer giornaliero, l'impostazione del timer giornaliero viene cancellata.
• Operazioni con il menu di impostazione (vedere le pagine 33 e 34)

Generali:

• Se le parti superiore e inferiore del menu vengono tagliate, regolare il dato delle dimensioni dell'immagine sul televisore.

Menu — TV TYPE:

• Anche se si seleziona "4:3 PS", durante la riproduzione di un disco o di un file il formato dello schermo potrebbe divenire 4:3 LB (letter box). Ciò è dovuto al modo in cui i dischi sono registrati.
• Se si sceglie "16:9" per un'immagine il cui rapporto di forma è 4:3, l'immagine viene allungata e si deforma leggermente.

Menu

• Quando la lingua scelta per "MENU LANG", "AUDIO LANG" o "SUBTITLE LANGUAGE" (lingua dei sottotitoli) non è presente, viene usata come lingua iniziale quella originale.

Manutenzione

Per ottenere le migliori prestazioni dal sistema, mantenere i dischi ed i meccanismi puliti.

Come mantenere i dischi

• Per rimuovere il disco dalla custodia, tenerlo per il bordo e premere leggermente nel foro centrale.
• Non toccare la superficie lucida del disco; non piegarlo.
• Dopo l'uso, riporre il disco nella custodia per evitare di danneggiarlo.
• Nel rimetterlo nella sua custodia, fare attenzione a non graffiare il disco.
• Evitare l'esposizione alla luce solare diretta, a temperature estreme e all'umidità.

Per pulire il disco:

Pulire il disco con un panno morbido con un movimento diretto dal centro verso il bordo.

Pulizia del sistema

• Eliminare le macchie con un panno morbido. Se il sistema è molto sporco, pulirlo con un panno inumidito con una soluzione di acqua e detergente neutro e ben strizzato; poi asciugare con un panno asciutto.
• Per evitare di deteriorare, danneggiare o rimuovere la vernice dal sistema, fare attenzione a quanto segue:
• NON usare panni ruvidi.
• NON deve essere pulito con eccessiva forza.
• NON usare solvente o benzina.
• Non utilizzare sostanze volatili, per esempio insetticidi.
• Non lasciare plastica o gomma a contatto con le superfici dell'unità per lungo tempo.

Localizzazione dei guasti

Generali

Le regolazioni o le impostazioni vengono cancellate improvvisamente prima di completare l'operazione.

⇒ Esiste un limite di tempo. Ripetere l'intera procedura.

È impossibile eseguire alcune operazioni.

⇒ Il microprocessore incorporato non funziona correttamente a causa di interferenze elettriche esterne. Scollegare il cavo di alimentazione dalla presa e collegarlo nuovamente.

È impossibile utilizzare il telecomando per gestire il sistema.

⇒ Il segnale del telecomando incontra un ostacolo prima di raggiungere il sensore sul sistema. ⇒ Le batterie sono scariche.

Non si sente alcun suono.

⇒ I collegamenti dei diffusori non sono corretti o sono allentati. ⇒ Le cuffie sono collegate.

Sullo schermo del televisore non appare un'immagine.

⇒ Il cavo video è collegato male o staccato.

Il televisore non visualizza un'immagine, l'immagine è sfocata o è divisa in due.

⇒ Il sistema è collegato ad un televisore che non supporta il segnale video a scansione progressiva. ⇒ È stata selezionata una modalità di scansione non appropriata (vedere a pagina 15). ⇒ Quando si scollega e quando si ricollega il cavo di alimentazione la modalità di scansione potrebbe ritornare all'impostazione iniziale ("TV-RGB") (vedere a pagina 15).

I bordi destro e sinistro dell'immagine mancano.

⇒ Selezionare "4:3 LB" per "TV TYPE" (vedere a pagina 33).

- Operazioni con la radio

L'ascolto di trasmissioni è disturbato da interferenze.

⇒ Il collegamento dell'antenna non è corretto oppure è allentato. ⇒ L'antenna FM non è stata estesa e posizionata correttamente.

■ Riproduzione di dischi e di unità USB di memoria di massa

⇒ È stato inserito un disco il cui codice regionale non è "2" (sul display appare l'indicazione "RG ERROR"). ⇒ Il disco è capovolto. Reinserire il disco nel lettore con l'etichetta rivolta verso l'alto.

Non viene visualizzato il tag ID3 di un file MP3.

⇒ Esistono due tipi di tag ID3, la Versione 1 e la Versione 2. Quest'unità può utilizzare solo i tag ID3 di Versione 1.

I gruppi e le tracce non vengono eseguiti nel modo previsto.

⇒ L'ordine di riproduzione viene determinato al momento della registrazione dei gruppi e delle tracce. Esso dipende infatti dal programma applicativo impiegato per la scrittura dei file.

I file MP3, WMA, JPEG, MPEG-1, MPEG-2 o DivX non vengono riprodotti.

⇒ Il disco o l'unità USB di memoria di massa potrebbe contenere tipi diversi di file (ad esempio MP3/WMA/JPEG). In tal caso è possibile riprodurre soltanto i file selezionati premendo FILE TYPE (mentre si mantiene premuto SHIFT) (vedere a pagina 11). ⇒ L'impostazione relativa a "FILE TYPE" è stata modificata dopo che il sistema ha letto il disco o l'unità USB di memoria di massa. In tal caso è necessario reinserire il disco oppure scollegare l'unità USB di memoria di massa e quindi ricollegarla.

L'audio del disco non viene riprodotto in modo omogeneo.

⇒ Il disco è graffiato o sporco.

Sul display non appaiono sottotitoli nonostante si sia scelta la lingua dei sottotitoli iniziale.

⇒ Alcuni DVD sono programmati per non visualizzare i sottotitoli all'inizio della riproduzione. Se questo accade, si può premere SUBTITLE dopo aver avviato la riproduzione (vedere a pagina 21).

La lingua audio è differente da quella scelta come lingua audio iniziale.

⇒ Alcuni DVD sono programmati per fare sempre uso inizialmente della lingua originale. Se questo accade, si può premere AUDIO/MPX dopo aver avviato la riproduzione (vedere a pagina 20).

Non è possibile aprire o chiudere il cassetto del disco.

⇒ Il cavo elettrico non è inserito. ⇒ Il blocco bambini è attivo. Sul display appare "TRAYLOCK" (si prega di vedere a pagina 25).

- Operazioni di registrazione

Non è possibile registrare nell'unità USB.

⇒ La memoria dell'unità USB si è esaurita. ⇒ Nella stessa unità USB di memoria di massa sono state registrate più di 99 tracce o 100 gruppi. ⇒ L'unità USB è protetta dalla scrittura. ⇒ L'unità USB collegata non è compatibile con il sistema.

■ Operazioni con il timer

Il timer giornaliero non funziona.

⇒ Il sistema è stato acceso all'istante dell'attivazione del timer. Il timer funziona solo quando viene spento il sistema. Il timer giornaliero non avvia la riproduzione. ⇒ Il disco caricato è un DVD Video. Sostituire il disco.

Messaggi visualizzati durante le operazioni di registrazione

NO USB

• Non è collegata alcuna unità USB, oppure l'unità USB collegata non è compatibile con il sistema.

FILEFULL

• Si è tentato di registrare nella memoria USB più file di quanti essa possa effettivamente contenere.

W. (scrittura) PROT

L'unità USB è protetta dalla scrittura.

SCMS VLT (violazione)

• Si è tentato di copiare nell'unità USB un disco duplicato.

D. (unità) FAIL

• L'unità non è riuscita a leggere il contenuto dell'unità USB.

Lista dei codici di lingua

AA	Afar	GD	Scozzese gaelico	MI	Maori	SN	Shona
AB	Abcaso	GL	Galiziano	MK	Macedone	SO	Somali
AF	Afrikaans	GN	Guarani	ML	Malayalam	SQ	Albanese
AM	Amarico	GU	Gujarati	MN	Mongolo	SR	Serbo
AR	Arabo	HA	Hausa	MO	Moldavo	SS	Siswati
AS	Assamese	HI	Hindi	MR	Marathi	ST	Sesotho
AY	Aymara	HR	Croato	MS	Malese (MAY)	SU	Sundanese
AZ	Azerbaijani	HY	Armeno	MT	Maltese	SV	Svedese
BA	Bashkir	IA	Interlingua	MY	Birmano	SW	Swahili
BE	Bielorusso	IE	Interlingue	NA	Nauruano	TA	Tamil
BG	Bulgaro	IK	Inupiak	NE	Nepali	TE	Telugu
BH	Bihari	IN	Indonesiano	NL	Olandese	TG	Tagiko
BI	Bislama	IS	Islandese	NO	Norvegese	TH	Tailandese
BN	Bengalese	IW	Ebraico	OC	Occitano	TI	Tigrinya
BO	Tibetano	JI	Yiddish	OM	Oromo (afan)	TK	Turkmen
BR	Bretone	JW	Giavanese	OR	Oriya	TL	Tagalog
CA	Catalano	KA	Georgiano	PA	Panjabi	TN	Setswana
CO	Corso	KK	Kazakh	PS	Pashtu	TO	Tonga
CY	Gallese	KL	Groenlandese	PT	Portoghese	TR	Turco
DA	Danese	KM	Cambogiano	QU	Quechua	TS	Tsonga
DZ	Bhutani	KN	Kannada	RM	Reto-romancio	TT	Tataro
EL	Greco	KO	Coreano	RN	Kirundi	TW	Twi
EO	Esperanto	KS	Kashmiri	RO	Rumeno	UK	Ucraino
ET	Estone	KU	Curdo	RW	Kinyarwanda	UR	Urdu
EU	Basco	KY	Kirghizo	SA	Sanskrito	UZ	Uzbeko
FA	Persiano	LA	Latino	SD	Sindhi	VI	Vietnamita
FI	Finlandese	LN	Lingala	SG	Sangho	VO	Volapuk
FJ	Fiji	LO	Lao	SH	Serbo-croato	WO	Wolof
FO	Faroese	LT	Lituano	SI	Cingalese	XH	Xhosa
FY	Frisone	LV	Lettone	SL	Sloveno	YO	Yoruba
GA	Irlandese	MG	Malgascio	SM	Samoano	ZU	Zulu

Specifiche

Sezione amplificatore—CA-UXL5V

Potenza d'uscita: 60 W (30 W + 30 W) a 6 Ω (10% di distorsione armonica totale)

Ingresso audio: AUDIO IN: Cavo con minispinotto stereo (Ø 3,5 mm) 500 mV / 50 kΩ (presso "LEVEL 1") 250 mV / 50 kΩ (presso "LEVEL 2") 125 mV / 50 kΩ (presso "LEVEL 3") AV-Scart: Ingresso: solo l'audio TV

Uscita audio: SUBWOOFER OUT: 500 mV / 10 kΩ

Uscita digitale: OPTICAL DIGITAL OUT:

Da -21 dBm a -15 dBm (660 nm ± 30 nm)

Ingresso digitale: USB MEMORY REC/PLAY AV (SCART):

Sistema di colore: PAL/NTSC (scansione interlacciata/progressiva)

Video composito: 1 V(p-p)/75 Ω

S-VIDEO: Y (luminanza) 1 V(p-p)/75 Ω

C (crominanza, raffica) 0,3 V(p-p)/75 Ω

RGB: 0,7 V(p-p)/75 Ω

COMPONENT VIDEO OUT: (Y) 1 V(p-p)/75 Ω

(PB/PR) 0,7 V(p-p)/75 Ω

Impedenza dei diffusori: 6 Ω - 16 Ω

Sezione sintonizzatore

Gamma di sintonizzazione FM: da 87,50 MHz a 108,00 MHz

Sezione lettore dischi

Dischi riproducibili: DVD Video/CD/VCD/SVCD

• CD-R/CD-RW (formati CD/SVCD/VCD/MP3/WMA/JPEG/MPEG-1/MPEG-2/DivX) DVD-R/-RW (formati DVD-VR/DVD Video/MP3/WMA/JPEG/MPEG-1/MPEG-2/DivX) +R/+RW (formati DVD Video/MP3/WMA/JPEG/MPEG-1/MPEG-2/DivX)

Gamma dinamica: 80 dB

Risoluzione orizzontale: 500 linee

Fluttuazione e wow: non misurabile

Sezione USB

File riproducibili: formati MP3/WMA/JPEG/

MPEG-1/MPEG-2/DivX

Formato di registrazione CD: MP3

Specifiche USB: compatibile con l'interfaccia USB 2.0 Full Speed

Apparecchi compatibili: di tipo per memorizzazione di massa

Sistema di file compatibile: FAT16, FAT32

Alimentazione del bus: 5 VCC = 500 mA

Generali

Alimentazione: 230 VCA ~, 50 Hz

Consumo di energia: 30 W (in funzionamento)

8 W (in standby)

1 W o meno (nella modalità ECO)

Dimensioni (approssimative): 165 mm × 259 mm × 258 mm (L/A/P)

Peso (approssimativo): 1,9 kg

Diffusori—SP-UXL5V (schermati magnificamente)

Unità diffusore: Tweeter: 1,5 cm × 1; Woofer: cono da 10 cm × 1

Impedenza: 6 Ω

Dimensioni (approssimative): 140 mm × 250 mm × 188 mm (L/A/P)

Peso (approssimativo): 1,5 kg ciascuno

Accessori in dotazione

Vedere pagina 4.

Design e specifiche soggetti a modifiche senza preavviso.

• Prodotto su licenza dei Dolby Laboratories. "Dolby" e il simbolo della doppia D sono marchi dei Dolby Laboratories.
• DivX® è un marchio di fabbrica registrato di proprietà di DivX, Inc. e usato su licenza.
• NOTE SUI VIDEO DIVX: DivX® è un formato video digitale creato da DivX, Inc. Questo apparecchio, essendo ufficialmente certificato DivX o DivX Ultra, può riprodurre i video DivX.
• NOTE SUI VIDEO DIVX ON DEMAND: Affinché possa riprodurre i contenuti video DivX on-demand (VOD), questo apparecchio certificato DivX® deve essere innanzitutto registrato. Occorre innanzitutto generare il codice di registrazione DivX VOD specifico per l'apparecchio e trasmetterlo durante il processo di registrazione. [Importante: I contenuti DivX VOD sono protetti dal sistema DivX DRM (Digital Rights Management, o gestione digitale dei diritti), il quale limita la riproduzione agli apparecchi certificati DivX e registrati. Qualora si tenti di riprodurre contenuti DivX VOD con un apparecchio non autorizzato apparirebbe il messaggio "Authorization Error" e la riproduzione non avrebbe luogo.] Maggiori informazioni a questo riguardo sono disponibili presso il sito www.divx.com/vod.
• Riproduce i video DivX
• Microsoft e Windows Media sono marchi o marchi registrati di Microsoft Corporation negli Stati Uniti e/o in altri Paesi.
• In questo prodotto è integrata una tecnologia di protezione del copyright, a sua volta protetta da brevetti concessi negli Stati Uniti e da altri diritti sulla proprietà intellettuale. L'uso di questa tecnologia di protezione deve essere autorizzato da Macrovision ed è inteso esclusivamente per uso domestico o per altri scopi limitati, se non diversamente autorizzato da Macrovision. L'uso di tecniche di inversione o lo smontaggio è proibito.
• "IL CONSUMATORE DEVE TENERE PRESENTE CHE NON TUTTI I TELEVISORI AD ALTA DEFINIZIONE SONO DEL TUTTO COMPATIBILI CON QUESTO PRODOTTO E POSSONO CAUSARE RUMORE NELL'IMMAGINE. NEL CASO DI PROBLEMI CON IMMAGINI A SCANSIONE PROGRESSIVA DA 525 O 625 RIGHE, SI RACCOMANDA ALL'UTENTE DI USARE L'USCITA 'STANDARD DEFINITION'. PER DOMANDE RIGUARDANTI LA COMPATIBILITÀ DEI NOSTRI TELEVISORI CON QUESTO MODELLO DI LETTORE DVD 525p E 625p, ENTRARE IN CONTATTO CON UN NOSTRO CENTRO ASSISTENZA CLIENTI."

Telecomando

Nome		Pagina
∅/I	24	9, 32
	27	11, 13, 23, 24, 27, 35
	6	12, 25
	26	12, 13, 23, 24
Δ, √, <, >, ENTER/SET	30	10 - 12, 16, 22, 29 - 33
← (Ripetizione a singolo dato)	25	22
ANGLE	14	21
AUDIO IN	23	9, 11, 13
AUDIO IN LEVEL	38	13
AUDIO/MPX	15	20
BASS/TRE	32	15
C.V.O.I.E	19	15
CANCEL	39	16, 31, 32
CLOCK/TIMER	1	16, 31, 32
DISPLAY	2	9, 16, 18
DVD LEVEL	40	15
DVD/CD▶/II	5	9, 11 - 13, 22 - 24, 27, 30
ECO/DIMMER	3	15
FADE MUTING	31	14
FILE TYPE	37	11
GROUP/TITLE SKIP	26	12
HBS	20	14
MENU/PL	28	12, 29
Tasti numerici	34	10, 12, 13, 29
ON SCREEN	11	28
PICTURE ADJUST	2	34
PTY ⋅	12	18
PTY ⋅	33	18
PTY SEARCH	27	18
REPEAT	8	24
REPEAT A-B	36	25
RESUME	41	11
RETURN	25	13
SCAN MODE	1	15
SET UP	10	33
SHIFT	18	11 - 13, 15, 25, 28, 32
SLEEP/A.STBY	22	17
SLOW ⋅, ⋅	6	22
S.TURBO II	20	14
SUBTITLE	13	21
SURROUND	17	14
TIME SEARCH	35	28
TOP MENU/PG	7	12, 29
TUNER	21	9, 10
TUNER/PLAY MODE	9	10, 23, 24
USB▶/II	4	9, 11, 12, 22 - 24, 30
VOLUME +, -,	29	9, 14
ZOOM	16	22

Unità principale

Nome		Pagina
∅/I	2	9
■	16	11, 13, 25, 27, 35
▲	17	11, 25
►, |	14, 15	12, 13, 24
Presa AUDIO IN	18	4, 6, 13
CD► USB REC	7	27
Cassetto del disco	9	11, 25
Display	11	8
DVD/CD►/II	4	9, 11, 22, 27, 30
ECO	8	15
DIMMER, DEMO	8	1, 15
Presa PHONES	10	4, 9
Sensore del telecomando	1	7
Spia STANDBY	3	9
TUNER/AUDIO IN /TV	6	9, 11, 13
USB MEMORY►/II	5	9, 11, 22, 30
Prise USB MEMORY REC/PLAY	19	4, 6
VOL+, VOL-	12, 13	9, 14

Telecomando

Unità principale

JVC
