EHI8742F9K - Piano cottura a induzione AEG-ELECTROLUX - Manuale utente e istruzioni gratuiti

MANUALE UTENTE EHI8742F9K AEG-ELECTROLUX

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori risultati. Benvenuti in Electrolux. Visitate il nostro sito web per: ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza. www.electrolux.com registrare il vostro prodotto e ricevere un servizio migliore: www.electrolux.com/productregistration acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura: www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l’impiego di ricambi originali. Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati. Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell'apparecchio (PNC), numero di serie. Avvertenza / Attenzione - Importanti Informazioni di Sicurezza Informazioni e consigli generali Informazioni in materia di sicurezza ambientale Con riserva di modifiche. 58 www.electrolux.com

1. INFORMAZIONI PER LA SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non è responsabile se un'installazione ed un uso non corretto dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano in caso di necessità durante l'utilizzo.

1.1 Sicurezza dei bambini e delle persone vulnerabili

AVVERTENZA! Rischio di soffocamento, lesioni o invalidità permanente.

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, se sorvegliati o se sono stati istruiti relativamente all'uso dell'apparecchiatura e hanno capito i rischi coinvolti.
• Non consentire ai bambini di giocare con l'apparecchiatura.
• Tenere i materiali di imballaggio al di fuori della portata dei bambini.
• Tenere i bambini e gli animali domestici lontano dall'apparecchiatura durante il funzionamento o raffreddamento. Le parti accessibili sono incandescenti.
• Se l’apparecchiatura dispone di un dispositivo di sicurezza per i bambini, consigliamo di attivarlo.
• La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini senza supervisione.

1.2 Avvertenze di sicurezza generali

• L'apparecchiatura e le parti accessibili si riscaldano molto durante l'uso Non toccare le resistenze. ITALIANO

• Non utilizzare un timer esterno o un sistema di controllo remoto distinto per mettere in funzione l'apparecchiatura.
• Non lasciare mai il piano di cottura incustodito durante la preparazione di cibi in quanto olio e grassi potrebbero provocare un incendio.
• Non tentare mai di spegnere un incendio con dell'acqua; spegnere l'apparecchiatura e coprire le fiamme ad es. con un coperchio o una coperta di protezione dal fuoco.
• Non conservare nulla sulle superfici di cottura.
• Non usare dispositivi per la pulizia a vapore per pulire l'apparecchiatura.
• Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non dovrebbero essere posti sulla superficie del piano di cottura in quanto possono diventare caldi.
• Se la superficie di vetroceramica presenta delle crepe, spegnere l'apparecchiatura per evitare il rischio di scossa elettrica.
• Dopo l'uso, spegnere l'elemento utilizzato mediante la corrispondente manopola, senza considerare quanto indicato dal rilevatore di utensili.

AVVERTENZA! L’installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

• Rimuovere tutti i materiali di imballaggio.
• Non installare o utilizzare l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

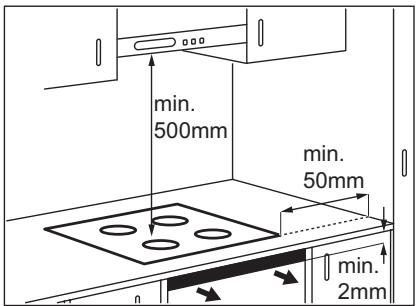

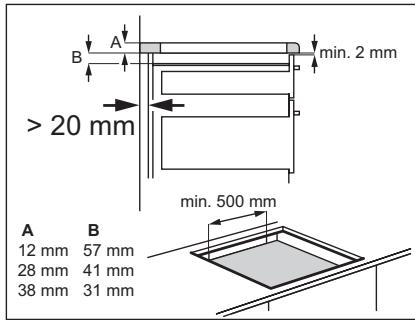

• È necessario rispettare la distanza minima dalle altre apparecchiature.
• Fare sempre attenzione quando si sposta l'apparecchiatura, perché è pesante. Indossare sempre guanti di sicurezza.
• Proteggere le superfici di taglio con un materiale di tenuta per evitare che l'umidità causi dei rigonfiamenti.
• Proteggere la base dell'apparecchiatura da vapore e umidità.
• Non installare l'apparecchiatura accanto ad una porta o sotto una finestra, per evitare che pentole calde cadano dal- 60 www.electrolux.com l'apparecchiatura quando la porta o la finestra sono aperte.
• Se l'apparecchiatura viene installata sopra dei cassetti, assicurarsi che lo spazio, tra la base dell'apparecchiatura e il cassetto superiore, sia sufficiente per il ricircolo d'aria.

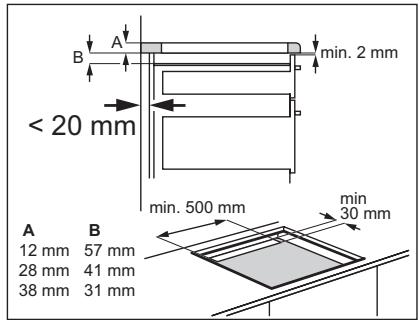

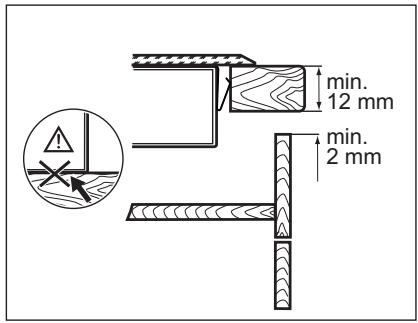

• Assicurarsi che lo spazio per il ricircolo d'aria di 2 mm, tra il piano di lavoro e la parte anteriore dell'unità sottostante sia libero. La garanzia non copre danni dovuti all'assenza di uno spazio di ventilazione adeguato.
• La base dell'apparecchiatura può surriscaldarsi. Si consiglia di prevedere un pannello divisorio in materiale non infiammabile al di sotto dell'apparecchiatura per rendere inaccessibile la base. Collegamento elettrico AVVERTENZA! Rischio di incendio e scossa elettrica.
• Tutti i collegamenti elettrici devono essere eseguiti da un elettricista qualificato.
• L'apparecchiatura deve disporre di una messa a terra.
• Prima di qualsiasi intervento, è necessario verificare che l'apparecchiatura sia disinserita dalla rete elettrica.
• Utilizzare il cavo di alimentazione appropriato.
• Evitare che i collegamenti elettrici si aggroviglino.
• Assicurarsi che il cavo di alimentazione o la spina (ove prevista) non sfiori l'apparecchiatura calda o pentole calde quando si collega l'apparecchiatura alle prese vicine
• Verificare che l'apparecchiatura sia installata correttamente. Un collegamento elettrico o una spia lenti (ove previsti) potrebbe far diventare il terminale incandescente.
• Assicurarsi che la protezione da scosse elettriche sia installata.
• Utilizzare il morsetto fermacavo sul cavo.
• Accertarsi di non danneggiare la spina e il cavo (ove previsti). Contattare il Centro di Assistenza o un elettricista qualificato per sostituire un cavo danneggiato.
• L'impianto elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.
• Servirsi unicamente di dispositivi di isolamento adeguati: interruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e relè.

AVVERTENZA! Rischio di lesioni, scottature o scosse elettriche.

• Utilizzare l’apparecchiatura in un ambiente domestico.
• Non apportare modifiche alle specifiche di questa apparecchiatura.
• Non utilizzare un timer esterno o un sistema di controllo remoto distinto per mettere in funzione l'apparecchiatura.
• Non lasciare mai l'apparecchiatura incustodita durante il funzionamento.
• Non mettere in funzione l'apparecchiatura con le mani umide o quando c'è un contatto con l'acqua.
• Non appoggiare posate o coperchi sulle superfici di cottura. Possono diventare roventi.
• Spegnere la zona di cottura dopo ogni utilizzo. Non fare affidamento sul rilevatore di pentole.
• Non utilizzare l'apparecchiatura come superficie di lavoro o come piano di appoggio.
• In caso di crepe sulla superficie, scollegare l'alimentazione elettrica per evitare scosse elettriche.
• I portatori di pacemaker, devono mantenere una distanza di almeno 30 cm dalle zone di cottura a induzione quando l'apparecchiatura è in funzione. AVVERTENZA! Si può verificare un'esplosione o un incendio. ITALIANO

• Grassi e olio caldi possono rilasciare vapori infiammabili. Mantenere fiamme o oggetti caldi lontani da grassi e olio quando li si utilizza per cucinare.
• I vapori rilasciati da un olio molto caldo possono provocare una combustione spontanea.
• Olio usato, che può contenere residui di cibo, può liberare delle fiamme ad una temperatura inferiore rispetto ad un olio utilizzato per la prima volta.
• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.
• Non tentare di spegnere l’incendio con l’acqua. Scollegare l’apparecchiatura e coprire la fiamma con un coperchio o una coperta di protezione dal fuoco. AVVERTENZA! Vi è il rischio di danneggiare l'apparecchiatura.
• Non poggiare pentole calde sul pannello dei comandi.
• Non esporre al calore pentole vuote.
• Fare attenzione a non lasciar cadere oggetti o pentole sull'apparecchiatura. La superficie si potrebbe danneggiare.
• Non mettere in funzione le zone di cottura in assenza di pentole o con pentole vuote.
• Non appoggiare la pellicola di alluminio direttamente sull'apparecchiatura.

• Lo spostamento di pentole in ghisa, in alluminio o con fondi danneggiati può graffiare la vetroceramica. Per spostare questi oggetti sollevarli sempre dalla superficie di cottura.

2.3 Pulizia e manutenzione

AVVERTENZA! Vi è il rischio di danneggiare l'apparecchiatura.

• Pulire regolarmente l'apparecchiatura per evitare il deterioramento del materiale della superficie.
• Non usare acqua spray né vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi o oggetti metallici.

AVVERTENZA! Rischio di lesioni o soffocamento.

• Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di rete e smaltirlo.

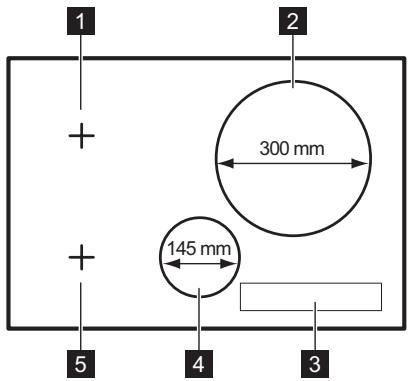

3. DESCRIZIONE DEL PRODOTTO

300 mm 1 Zona di cottura a induzione 2 Zona di cottura a induzione 3 Pannello dei comandi 4 Zona di cottura a induzione 145 mm

5 Zona di cottura a induzione

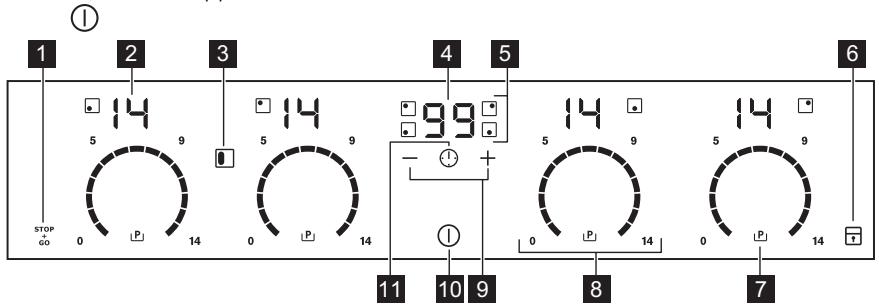

3.1 Disposizione del pannello

dei comandi Per vedere il pannello dei comandi, attivare l'apparecchiatura con

Utilizzare i tasti sensore per mettere in funzione l'apparecchiatura. I display, gli indicatori ed i segnali acustici mostrano quali funzioni sono attive. tasto sensore funzione Per attivare e disattivare la funzione STOP+GO.

Display livello di potenza

Per mostrare il livello di potenza. Per attivare la funzione Ponte.

Display timer Indica il tempo in minuti.

Spie del timer delle zone di cottura Indica per quale zona di cottura è impostato il tempo.

Blocca/sblocca il pannello dei comandi.

Per attivare la funzione Power. Barra dei comandi

Per aumentare o ridurre il tempo.

Per impostare il livello di potenza.

Per attivare e disattivare l'apparecchiatura.

Impostazione della zona di cottura.

3.2 Display del livello di potenza

Display Descrizione La zona di cottura è disattivata.

La zona di cottura è in funzione. La funzione è attiva. La funzione di preriscaldamento automatico è attiva. La funzione Power è attiva. ITALIANO Display Descrizione + numero È presente un malfunzionamento.

OptiHeat Control (indicatore di calore residuo su 3 livelli): proseguire la cottura/tenere in caldo/calore residuo.

Il blocco/dispositivo di sicurezza bambini entra in funzione. Pentola non adeguata o troppo piccola; oppure manca la pentola sulla zona di cottura. La funzione di spegnimento automatico è attiva.

3.3 OptiHeat Control (indicatore

di calore residuo su 3 livelli) AVVERTENZA!

Il calore residuo può essere causa di ustioni! OptiHeat Control indica il livello di calore residuo. Le zone di cottura a induzione generano il calore richiesto per la cottura direttamente sul fondo della pentola. Il piano in vetroceramica viene riscaldato dal calore della pentola.

4. UTILIZZO QUOTIDIANO

4.1 Attivazione e disattivazione

Sfiorare per 1 secondo per accendere o spegnere l'apparecchiatura. Il pannello dei comandi si accende dopo aver attivato l'apparecchiatura e si spegne dopo la sua disattivazione. Quando l'apparecchiatura è disattivata è possibile vedere solo il tasto sensore

4.2 Spegnimento automatico

La funzione spegne automaticamente l'apparecchiatura se:

• Tutte le zone di cottura sono spente (

• Non è stato impostato il livello di potenza dopo l'accensione dell'apparecchiatura.
• È stato versato qualcosa o appoggiato un oggetto sul pannello dei comandi per più di 10 secondi (un tegame, uno straccio, ecc.). Il segnale acustico è attivo per un po' di tempo e l'apparecchiatura si spegne. Rimuovere l'oggetto o pulire il pannello dei comandi.
• L'apparecchiatura è surriscaldata (ad es. se si esaurisce l'acqua in ebollizione nella pentola). Prima di un nuovo utilizzo, la zona di cottura deve essere lasciata raffreddare.

• Sono state utilizzate una pentole non si accende e la idonee. Il simbolo zona di cottura si spegne automaticamente dopo 2 minuti.
• Non è stata spenta una zona di cottura o non è stato modificato il livello di potenza. Dopo un tempo prestabilito, si e l'apparecchiatura si speaccende gne. Vedi sotto.
• Rapporto tra livello di potenza e tempi della funzione di spegnimento automatico:

4.3 Livello di potenza

Sfiorare la barra dei comandi per impostare il livello di potenza desiderato. Andare in senso orario od antiorario secondo necessità. Non interrompere il contatto con la barra, fino al raggiungimento del livello di potenza desiderato. Il display indica il livello di potenza. 64 www.electrolux.com

La funzione Ponte collega due zone di cottura funzionanti come se fossero una sola. Innanzitutto impostare il livello di potenza di una delle zone di cottura. Per attivare la funzione Ponte premere . Per impostare o modificare il livello di potenza sfiorare uno dei sensori. Per disattivare la funzione Ponte premere . Le zone di cottura funzionano in modo indipendente.

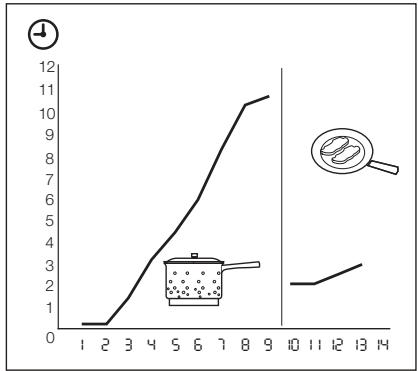

4.5 Preriscaldamento

automatico Attivando la funzione di preriscaldamento automatico sarà possibile ottenere l'impostazione del livello di potenza necessario in minor tempo. Questa funzione configura il livello di potenza più elevato per un po' di tempo (consultare il diagramma), per poi diminuire fino a raggiungere il livello necessario. Per avviare la funzione di Preriscaldamento automatico per una zona di cottura:

Premere compare sul display).

2. Selezionare immediatamente il livello

di potenza necessario. Dopo 5 secondi compare sul display. Per interrompere la funzione, modificare il livello di potenza.

La funzione Power aumenta la potenza fornita alle zone di cottura a induzione. La funzione Power può essere attivata per un tempo limitato (consultare il capitolo Dati tecnici), dopodiché la zona di cottura a induzione passa automaticamente al livello di potenza massimo impostato. Per atti: si accende vare la funzione, sfiorare . Per disattivare la funzione, modificare il livello di potenza.

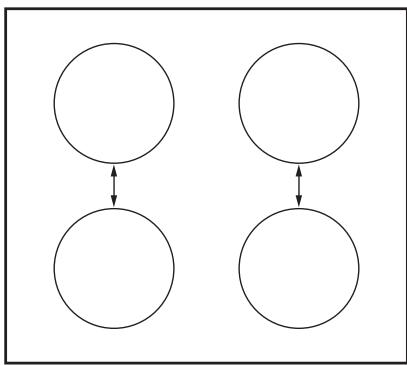

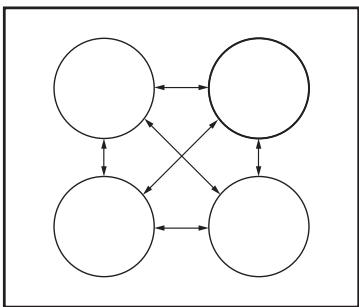

Management Il sistema Power Management ripartisce la potenza disponibile tra le zone di cottura (vedere l'illustrazione), fornendo la potenza massima a una zona di cottura. La potenza nell'altra zona di cottura si riduce automaticamente. Il display del livello di potenza per la zona a ridotta potenza, passa da un livello all'altro. Sistema Power Management con funzione di Limite potenza

• Quando si imposta la funzione di Limite potenza su 4,5 kW o meno, la potenza dell'apparecchiatura viene ripartita tra tutte le zone di cottura. ITALIANO

P5 — 3500 W P6 — 4000 W P7 — 4500 W P8 — 5000 W P9 — 6000 W ATTENZIONE Verificare che la potenza selezionata sia compatibile con i fusibili dell'impianto elettrico domestico.

• Quando si imposta la funzione di Limite potenza oltre 4,5 kW, la potenza dell'apparecchiatura viene ripartita tra due zone di cottura disposte a coppie.

L'apparecchiatura è in origine impostata sul livello di potenza più alto. Riduzione/aumento del livello di potenza:

1. Spegnere l'apparecchiatura.

Sfiorare per 3 secondi. Il display si accende e si spegne.

Sfiorare per 3 secondi. accendono.

Sfiorare del Timer per ridurre/ aumentare il livello di potenza.

. P0 si accende. Livelli di potenza

• P0 - 7200 W (Fare riferimento al capitolo "Dati tecnici")

Timer Il timer consente di impostare la durata di funzionamento di una zona di cottura per la preparazione di una pietanza. Impostare il timer dopo aver selezionato la zona di cottura. Il livello di potenza può essere impostato prima o dopo l'impostazione del timer.

• Per impostare la zona di cottura: finché si acsfiorare ripetutamente cende l'indicatore della zona di cottura desiderata.
• Per attivare il timer: sfiorare il tasto del timer per impostare il tempo (

00 - 99 minuti). Quando l'indicatore

della zona di cottura lampeggia lentamente, inizia il conto alla rovescia.

• Per visualizzare il tempo residuo: selezionare la zona di cottura con La spia della zona di cottura comincia a lampeggiare rapidamente. Sul display compare il tempo residuo.
• Per cambiare il timer per il conto alla rovescia: selezionare la zona di cot. Premere o . tura con
• Per disattivare il timer: selezionare la zona di cottura con . Premere . Viene visualizzato il tempo residuo fino a 00 . L'indicatore della zona di cottura si spegne. Quando il conto alla rovescia termina, viene emesso un segnale acustico e 00 lampeggia. La zona di cottura si disattiva.
• Per arrestare il segnale acustico: sfiorare 66 www.electrolux.com CountUp Timer (Timer)

Utilizzare CountUp Timer per controllare per quanto tempo funziona la zona di cottura.

• Per impostare la zona di cottura (se è in funzione più di 1 zona di cottufinché si ra): sfiorare ripetutamente accende l'indicatore della zona di cottura desiderata.
• Per attivare il CountUp Timer: sfiorasi accende. Quando re del timer la spia della zona di cottura lampeggia lentamente, inizia il conteggio. Il display ai minuti. passa da
• Per controllare per quanto tempo funziona la zona di cottura: selezionare la zona di cottura con . La spia della zona di cottura comincia a lampeggiare rapidamente. Il display indica per quanto tempo funziona la zona di cottura.
• Per disattivare CountUp Timer: selee sfiozionare la zona di cottura con rare o per disattivare il timer. L'indicatore della zona di cottura si spegne. È possibile bloccare il pannello dei comandi, ma non . Questa funzione impedisce di modificare inavvertitamente il livello di potenza. Come prima cosa impostare il livello di potenza. . Il Per avviare questa funzione sfiorare simbolo si accende per 4 secondi. Il Timer rimane acceso. Per interrompere questa funzione sfiorare . Si accende il livello di potenza precedentemente impostato. Quando si spegne l'apparecchiatura, si interrompe anche questa funzione. Contaminuti Il timer può essere utilizzato come contaminuti quando le zone di cottura non sono in funzione. Premere . Sfiorare il tasto o del timer per selezionare la durata. Allo scadere del tempo stabilito, viene emesso un segnale acustico e 00 lampeggia.
• Per arrestare il segnale acustico: sfiorare

La funzione pone tutte le zone di cottura accese al livello di potenza più basso

Quando è attivo, non sarà possibile modificare il livello di potenza. La funzione non interrompe la funzione timer.

• Per attivare questa funzione sfiorare . Si accende il simbolo

• Per disattivare questa funzione sfiora. Si accende il livello di potenza precedentemente impostato.

4.12 Sicurezza bambini

Questa funzione impedisce l'azionamento accidentale dell'apparecchiatura. Per attivare il dispositivo di Sicurezza bambini

• Attivare l'apparecchiatura con . Non impostare alcun livello di potenza.
• Sfiorare il tasto per 4 secondi. Si accende il simbolo

• Disattivare l'apparecchiatura con Per disattivare il dispositivo di Sicurezza bambini
• Attivare l'apparecchiatura con . Non impostare alcun livello di potenza. Sfiorare il tasto per 4 secondi. Si accende il simbolo

• Disattivare l'apparecchiatura con Per escludere la Sicurezza bambini per una sola operazione di cottura
• Attivare l'apparecchiatura con . Si accende il simbolo

• Sfiorare il tasto per 4 secondi. Impostare il livello di potenza entro 10 secondi. È possibile mettere in funzione l'apparecchiatura.
• Quando si spegne l'apparecchiatura , la Sicurezza bambini rimane con ancora attiva. ITALIANO

4.13 OffSound Control

(Disattivazione e attivazione dei segnali acustici) Disattivazione dei segnali acustici Disattivare l'apparecchiatura. Sfiorare il tasto per 3 secondi. Il display si accende e si spegne. Sfiorare per 3 secondi. si accende, il segnale acustico è attivo. Sfiorare si accende, il segnale acustico non è attivo. Quando questa funzione è attiva, i segnali acustici saranno udibili soltanto quando:

• diminuisce il valore del contaminuti
• diminuisce il valore del timer del conto alla rovescia
• si appoggia un oggetto sul pannello dei comandi. Attivazione dei segnali acustici Disattivare l'apparecchiatura. Sfiorare il tasto per 3 secondi. Il display si accende e si spegne. Sfiorare per 3 secondi. si accende, poiché il segnale acustico è spento. Sfiorare si accende. Il segnale acustico è attivato.

5. CONSIGLI E SUGGERIMENTI UTILI

ZONE DI COTTURA A INDUZIONE

Per le zone cottura a induzione, un forte campo elettromagnetico crea calore nelle pentole molto rapidamente.

5.1 Pentole per zone di cottura

a induzione Utilizzare le zone di cottura a induzione con pentole idonee. Materiale delle pentole

• materiali idonei: ghisa, acciaio, acciaio smaltato, acciaio inox, fondi multistrato (se specificati come idonei dal produttore).
• materiali non idonei: alluminio, rame, ottone, vetro, ceramica, porcellana. Una pentola è idonea per la cottura a induzione se …
• ... una piccola quantità d'acqua su una zona di cottura a induzione impostata sul livello di cottura massimo si riscalda in breve tempo.
• ... una calamita si attacca al fondo delle pentole. Il fondo della pentola dovrebbe essere il più possibile spesso e piano. Dimensioni delle pentole: le zone di cottura a induzione si adattano automaticamente alle dimensioni del fondo delle pentole entro determinati limiti.

5.2 Utilizzo delle zone di cottura

ATTENZIONE Sistemare la pentola sulla croce del piano di cottura che si sta utilizzando. Fare in modo che la croce sia completamente coperta. La parte magnetica del fondo della pentola deve misurare almeno 125 mm. Le zone di cottura a induzione si adattano automaticamente alle dimensioni del fondo della pentola. È possibile utilizzare una pentola grande su due zone di cottura.

5.3 I rumori durante l'uso

• crepitio: sono utilizzate pentole di materiali diversi (costruzione a sandwich).
• fischio: una o più zone di cottura sono utilizzate a livelli di potenza elevati con pentole di materiali diversi (costruzione a sandwich).
• ronzio: sono utilizzati livelli di potenza elevati. 68 www.electrolux.com

• scatto: sono state accese parti elettriche.
• sibilo, ronzio: è in funzione la ventola. I rumori descritti sono normali e non sono da ricondurre a un guasto dell'apparecchiatura.

5.4 Risparmio energetico

Come risparmiare energia

• Se possibile, coprire sempre le pentole con il coperchio.
• Posizionare la pentola prima di accendere la zona di cottura.
• Utilizzare il calore residuo per mantenere caldi i cibi o fonderli. Efficienza della zona di cottura L'efficienza della zona di cottura dipende dal diametro delle pentole. Una pentola con un diametro inferiore alla zona più piccola riceve solo una parte della potenza generata dalla zona di cottura. Per i diametri minimi consultare il capitolo Dati tecnici. Li- Usare per: vello potenza

5.5 Öko Timer (Timer Eco)

Per risparmiare energia, il riscaldatore della zona di cottura si disattiva prima che il timer per il conto alla rovescia emetta un segnale acustico. La differenza nel tempo di funzionamento dipende dal livello di potenza e dalla durata dell'utilizzo dell'apparecchiatura.

5.6 Esempi di impiego per la

cottura Il rapporto tra il livello di potenza e il consumo di energia della zona di cottura non è regolare. L'aumento del livello di potenza non è proporzionale all'aumento del consumo di energia della zona di cottura. Ciò significa che la zona di cottura con un livello di potenza medio impiega meno della metà della propria energia. I dati della tabella seguente sono da intendersi come indicativi. Tempo Suggerimenti Consumo di energia nominale secondo necessità Mettere un coperchio sulla pentola

Mantenere in caldo le pietanze cotte

Salse, sciogliere: burro, 5 - 25 min cioccolata, gelatina Mescolare di tanto in tanto 3–8%

Rassodare: omelette, uova al forno

Coprire con un coperchio 3–8%

Cuocere riso e pietanze a base di latte, riscaldare pietanze pronte

Aggiungere al riso al- 8 – 13 % meno una doppia quantità di liquido, mescolare di tanto in tanto i preparati a base di latte

Aggiungere alcuni cucchiai di liquido 13 – 18 % ITALIANO Li- Usare per: vello potenza Tempo Suggerimenti Consumo di energia nominale

Usare al max. ¼ l di acqua per 750 g di patate 18 – 25 %

Cuocere grandi quanti- 60 - 150 tà di alimenti, stufati e min zuppe Fino a 3 l di liquido più gli ingredienti 18 – 25 %

Cottura delicata: cotolette, cordon bleu, costolette, polpette, salsicce, fegato, besciamella, uova, frittelle, krapfen Girare il piatto a metà tempo 25 – 45 %

Frittura, frittelle di pata- 5 - 15 min te, lombate, bistecche Girare il piatto a metà tempo 45 – 64 %

Portare a ebollizione l'acqua, cuocere la pasta, rosolare la carne (gulasch, stufati), friggere patatine secondo necessità

100 % Portare a ebollizione grandi quantità d'acqua. La funzione Power è attiva.

Pulire l'apparecchiatura dopo ogni utilizzo. Usare sempre pentole con il fondo pulito. I graffi o le macchie scure sul vetroceramica non compromettono il funzionamento dell'apparecchiatura. Per eliminare lo sporco: – Rimuovere immediatamente:plastica fusa, pellicola di plastica e alimenti contenenti zucchero. Se non vengono eliminati, potrebbero danneggiare l'apparecchiatura. Il vetro richiede l'uso di un raschietto speciale. Appoggiare il raschietto sulla

superficie in vetro, formando un angolo acuto, e spostare la lama sulla superficie. – Quando l'apparecchiatura è sufficientemente raffreddata, è possibile rimuovere:i segni di calcare e d'acqua, le macchie di grasso e le macchie opalescenti. Usare un detergente specifico per vetroceramica o acciaio inossidabile. Pulire l'apparecchiatura con un panno umido e una piccola quantità di detergente. Al termine asciugare l'apparecchiatura con un panno pulito. 70 www.electrolux.com

7. RISOLUZIONE DEI PROBLEMI

Problema Causa possibile Non è possibile attivare l'apparecchiatura o metterla in funzione. Soluzione Accendere di nuovo l'apparecchiatura ed impostare il livello di potenza in meno di 10 secondi. Sono stati sfiorati 2 o più tasti sensore contemporaneamente. Sfiorare un tasto sensore alla volta. La funzione STOP+GO è attiva. Fare riferimento al capitolo "Utilizzo quotidiano". Il pannello dei comandi è bagnato o presenta macchie di unto. Asciugare il pannello dei comandi. Viene emesso un segnale acustico e l'apparecchiatura si disattiva. Viene emesso un segnale acustico quando l'apparecchiatura non è attiva. Uno o più tasti sensore sono stati coperti. Rimuovere gli oggetti dai tasti sensore. L'apparecchiatura si disattiva. È stato appoggiato un oggetto sul tasto sensore

Rimuovere l'oggetto dal tasto sensore. L'indicatore di calore resi- La zona di cottura non è duo non si accende. calda perché è rimasta in funzione solo per brevissimo tempo. Se la zona di cottura ha funzionato abbastanza a lungo da essere calda, contattare il Centro Assistenza. La funzione di preriscaldamento automatico non si accende. Lasciar raffreddare sufficientemente la zona di cottura. La zona di cottura è calda. È impostato il livello di po- Il livello di potenza massitenza massimo. mo ha la stessa potenza della funzione di preriscaldamento automatico. Il livello di potenza passa da un livello ad un altro. Il sistema Power Manage- Far riferimento al paragrament è attivo. fo "Sistema Power management". I tasti sensore si surriscal- Le pentole sono troppo dano. grandi oppure sono state collocate troppo vicino ai comandi. Se necessario, collocare le pentole grandi sulle zone di cottura posteriori. Assenza di segnale quan- I segnali acustici sono dido si toccano i tasti sen- sattivati. sore del pannello. Attivare i segnali acustici (vedere OffSound Control). ITALIANO Problema Causa possibile

Soluzione Si accende

Lo spegnimento automatico è attivo. Spegnere e riaccendere l'apparecchiatura. Si accende

Il blocco dei tasti o la sicurezza bambini sono attivi. Fare riferimento al capitolo "Utilizzo quotidiano". Si accende

Non vi sono pentole sulla zona di cottura. Collocare le pentole sulla zona di cottura. Le pentole non sono adatte. Utilizzare pentole idonee. Il diametro del fondo delle Usare pentole delle dipentole è troppo piccolo mensioni corrette. rispetto alla zona di cottura. Le pentole non coprono Fare in modo che la crocompletamente la croce / ce/il quadrato siano comil quadrato. pletamente coperti. e un numero si accen- L'apparecchiatura presenta un errore. dono. Scollegare per un certo periodo di tempo l'apparecchiatura dall'alimentazione elettrica. Scollegare il fusibile dall'impianto elettrico domestico. Risi accollegarlo. Se cende di nuovo, rivolgersi al Centro Assistenza. Si accende

Il collegamento elettrico Consultare un elettricista non è stato effettuato qualificato per controllare correttamente. La tensio- l'installazione. ne di alimentazione è fuori gamma. Si accende

Nell'apparecchiatura c'è un errore dovuto all'esaurimento del liquido in ebollizione nella pentola. Funziona la protezione contro il surriscaldamento per le zone di cottura e lo spegnimento automatico. Spegnere l'apparecchiatura. Togliere le pentole calde. Dopo circa 30 secondi, riaccendere la zona di cottura. Se il problema erano le pentole, il messaggio di errore scompare dal display, ma può restare accesa la spia del calore residuo. Lasciar raffreddare le pentole e consultare la sezione "Pentole per zone di cottura a induzione" per vedere se le pentole sono compatibili con l'apparecchiatura. 72 www.electrolux.com Problema Causa possibile Soluzione Si accende

La ventola di raffreddamento è bloccata. Si accende

Il collegamento elettrico non è stato effettuato correttamente. L'apparecchiatura è collegata solo ad una fase. Se non si riesce a risolvere il problema con i rimedi sopra indicati, rivolgersi al proprio rivenditore di fiducia o al servizio assistenza. Fornire i dati riportati sulla targhetta identificativa, il codice a tre lettere per il piano in vetroceramica (si trova nell'angolo del piano cottura) e il messaggio di errore visualizzato. Verificare di aver azionato correttamente l'apparecchiatura. In caso di azionamento Controllare se degli oggetti bloccano la ventola di raffreddamento. Se si accende di nuovo, rivolgersi al Centro Assistenza. Collegare l'apparecchiatura come illustrato nella relativa figura. errato dell'apparecchiatura, l'intervento del tecnico del centro di assistenza o del rivenditore potrà essere effettuato a pagamento anche durante il periodo di garanzia. Le istruzioni relative al servizio di assistenza e alle condizioni di garanzia sono contenute nel libretto della garanzia.

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza. Prima dell'installazione Prima di installare l'apparecchiatura, scrivere i dati seguenti, riportati sulla targhetta identificativa. La targhetta si trova sulla parte posteriore dell'alloggiamento dell'apparecchiatura.

• Modello ...........................
• Numero di prodotto (PNC).................
• Numero di serie (S.N.).................

8.2 Cavo di collegamento

• L'apparecchiatura è fornita con un cavo di collegamento.
• Sostituire il cavo di alimentazione danneggiato solo con un cavo di ricambio originale. Contattare il Centro di Assistenza locale. Collegamento a 2 fasi

8.1 Apparecchiature da incasso

• Utilizzare apparecchiature da incasso solo dopo l'installazione in idonei piani di lavoro e mobili da incasso conformi alle norme. Rimuovere il capocorda del cavo dai fili neri e marroni. Rimuovere l'isolamento delle estremità dei cavi marrone e nero. Applicare un nuovo capocorda da 1,5 mm² sull'estremità di ciascun cavo (è necessario un utensile speciale). AVVERTENZA! Tutti i collegamenti elettrici devono essere eseguiti da un elettricista qualificato. ATTENZIONE Non forare o saldare le estremità dei fili. È severamente vietato! ITALIANO

AVVERTENZA! Non collegare il cavo senza il capocorda. 230V~ 400V 2~N

Verde - giallo Verde - giallo

Blu e grigio Blu e grigio

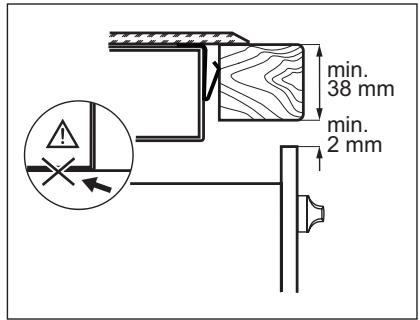

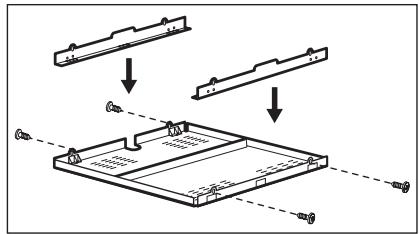

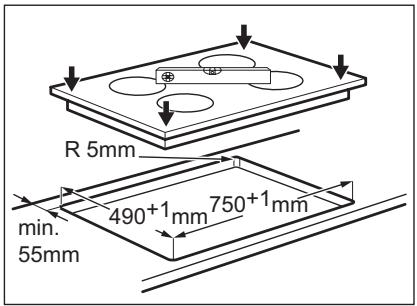

12 mm 57 mm 28 mm 41 mm 38 mm 31 mm 74 www.electrolux.com min. 12 mm min. 2 mm R 5mm min. 55mm 490+1mm 750+1mm min. 38 mm min. 2 mm Il protettore da sovratensioni (accessorio aggiuntivo1)), lo spazio di ventilazione anteriore di 2 mm e la superficie di protezione direttamente sotto l'apparecchiatura non sono necessari. Non è possibile utilizzare la protezione da sovratensioni se l'apparecchiatura è installata su di un forno.

1) Il protettore da sovratensioni accessorio potrebbe non essere disponibile in alcuni paesi.

Contattare il proprio fornitore locale..

Potenza zone di cottura Zona di cottura Potenza no- Funzione Po- Massima du- Diametro miminale (imwer attivata rata funzione nimo delle postazione di [W] Power [min] pentole [mm] calore max.) [W] Posteriore destra — 300

Posteriore sinistra 2300 W 3200 W

Anteriore sinistra 2300 W 3200 W

La potenza delle zone di cottura può differire in alcune circostanze rispetto ai dati presenti in tabella. Cambia a seconda del materiale e delle dimensioni delle pentole.

10. CONSIDERAZIONI AMBIENTALI

Riciclare i materiali con il simbolo

Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che insieme ai normali riportano il simbolo rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza. 892955568-C-032013 www.electrolux.com/shop
