BEDIENUNGSANLEITUNG EHI8742F9K AEG-ELECTROLUX

Vielen Dank, dass Sie sich für ein Electrolux Gerät entschieden haben. Sie haben ein Produkt gewählt, hinter dem eine jahrzehntelange professionelle Erfahrung und Innovation steht. Bei der Entwicklung dieses großartigen und eleganten Geräts haben wir an Sie gedacht. So haben Sie bei jedem Gebrauch die Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden. Willkommen bei Electrolux. Besuchen Sie uns auf unserer Website, um: Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten: www.electrolux.com Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu gewährleisten: www.electrolux.com/productregistration Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben: www.electrolux.com/shop

KUNDENDIENST UND -BETREUUNG

Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte. Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden (diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC), Seriennummer. Warnungs-/ Sicherheitshinweise. Allgemeine Hinweise und Ratschläge Hinweise zum Umweltschutz Änderungen vorbehalten. DEUTSCH

Lesen Sie vor der Montage und Verwendung des Geräts sorgfältig die mitgelieferte Anleitung. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch eine fehlerhafte Montage entstehen. Bewahren Sie die Anleitung zum Nachschlagen auf.

1.1 Sicherheit von Kindern und schutzbedürftigen

Personen WARNUNG! Es besteht Erstickungsgefahr, das Risiko von Verletzungen oder permanenten Behinderungen.

• Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient werden, wenn sie dabei von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät spielen.
• Halten Sie das Verpackungsmaterial von Kindern fern.
• Halten Sie Kinder und Haustiere vom Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist. Berührbare Teile sind heiss.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Reinigung und Wartung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen.

1.2 Allgemeine Sicherheit

• Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Berühren Sie nicht die Heizelemente.
• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein. 40 www.electrolux.com

• Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.
• Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.
• Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Benutzen Sie zum Reinigen des Gerätes keinen Dampfreiniger.
• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heiß werden können.
• Schalten Sie das Gerät sofort ab, wenn Sie Risse auf der Glaskeramikfläche feststellen. Stromschlaggefahr!
• Schalten Sie die Kochzone nach dem Gebrauch ab und verlassen Sie sich nicht auf die Topferkennung.

WARNUNG! Nur eine qualifizierte Fachkraft darf den Elektroanschluss des Geräts vornehmen.

• Entfernen Sie das Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.

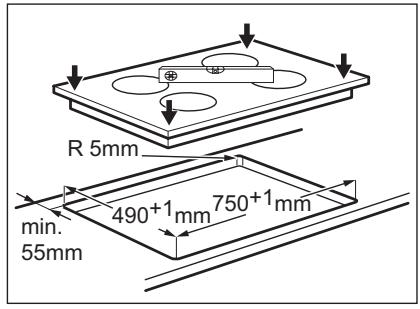

• Halten Sie sich an die mitgelieferte Montageanleitung.

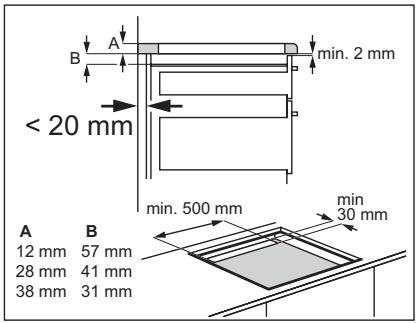

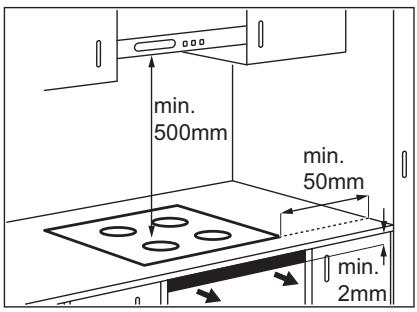

• Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.
• Seien Sie beim Umsetzen des Geräts vorsichtig, denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.

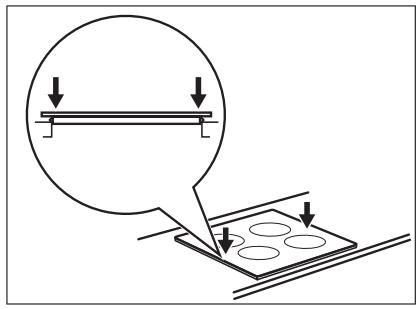

• Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.

• Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
• Installieren Sie das Gerät nicht direkt neben einer Tür oder unter einem Fenster. So kann heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.

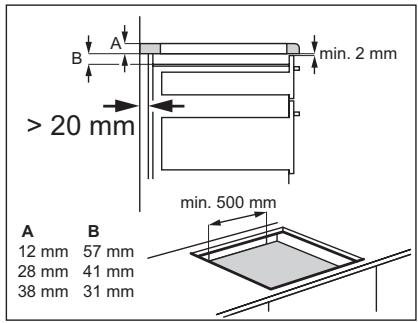

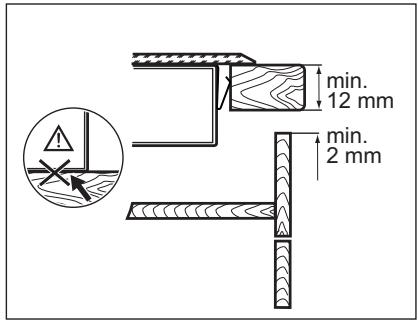

• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.

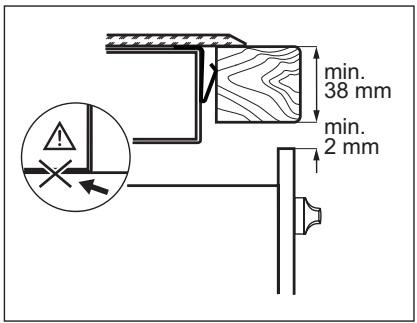

• Achten Sie darauf, dass zwischen der Arbeitsplatte und der Gerätefrontseite ein Abstand von 2 mm zur Belüftung frei gelassen wird. Schäden, die durch das Fehlen eines Belüftungsabstands entstehen, sind von der Garantie ausgenommen.
• Der Boden des Geräts kann heiß werden. Wir empfehlen eine feuerfeste Trennplatte unter dem Gerät anzubrin- DEUTSCH gen, damit der Boden nicht zugänglich ist. Elektrischer Anschluss WARNUNG! Brand- und Stromschlaggefahr.
• Die elektrischen Anschlüsse müssen von einem qualifizierten Elektriker ausgeführt werden.
• Das Gerät muss geerdet sein.
• Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.
• Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.
• Achten Sie darauf, dass das Netzkabel nicht lose hängt oder sich verheddert.
• Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem heißen Gerät oder heißem Kochgeschirr in Berührung kommt.
• Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Wenn freiliegende oder ungeeignete Netzkabel oder Netzstecker verwendet werden, kann der Anschluss überhitzen.

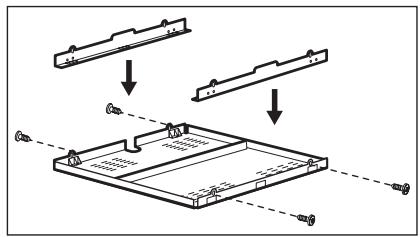

• Sorgen Sie dafür, dass ein Berührungsschutz installiert wird.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an den Kundendienst oder einen Elektriker.
• Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.
• Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.

WARNUNG! Es besteht Verletzungs-, Verbrennungs- und Stromschlaggefahr.

• Das Gerät ist für die Verwendung im Haushalt vorgesehen.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.
• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
• Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.
• Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Sie werden heiß.
• Schalten Sie die Kochzonen nach jedem Gebrauch aus. Verlassen Sie sich nicht auf die Topferkennung.
• Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Bei Sprüngen in der Oberfläche des Kochfelds schalten Sie die Stromversorgung aus, um einen Stromschlag zu vermeiden.
• Benutzer mit einem Herzschrittmacher müssen einen Mindestabstand von 30 cm zu den Induktionskochzonen einhalten, wenn das Gerät in Betrieb ist. WARNUNG! Es besteht Explosions- und Brandgefahr.
• Erhitzte Öle und Fette können brennbare Dämpfe freisetzen. Halten Sie Flammen und erhitzte Gegenstände beim Kochen mit Fetten und Ölen von diesen fern.
• Die von sehr heißem Öl freigesetzten Dämpfe können eine Selbstzündung verursachen.
• Bereits verwendetes Öl kann Lebensmittelreste enthalten und schon bei niedrigeren Temperaturen eher einen Brand verursachen als frisches Öl.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, 42 www.electrolux.com im Gerät, auf dem Gerät oder in der Nähe des Geräts.
• Löschen Sie eine Flamme nicht mit Wasser. Schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke. WARNUNG! Das Gerät könnte beschädigt werden.
• Stellen Sie kein heißes Kochgeschirr auf das Bedienfeld.
• Lassen Sie das Kochgeschirr nicht leerkochen.
• Lassen Sie keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschädigt werden.
• Schalten Sie die Kochzonen niemals ein, wenn sich kein Kochgeschirr darauf befindet, oder wenn das Kochgeschirr leer ist.
• Legen Sie keine Alufolie auf das Gerät.
• Kochgeschirr aus Gusseisen oder Aluminiumguss oder mit beschädigten Böden kann die Glaskeramikoberfläche verkratzen. Heben Sie das Kochgeschirr stets an, wenn Sie es auf dem Kochfeld umsetzen möchten.

2.3 Reinigung und Pflege

WARNUNG! Das Gerät könnte beschädigt werden.

• Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmaterials zu verhindern.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
• Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.

WARNUNG! Verletzungs- oder Erstickungsgefahr.

• Für Informationen zur ordnungsgemäßen Entsorgung des Gerätes wenden Sie sich an die zuständige kommunale Behörde vor Ort.
• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab und entsorgen Sie es. DEUTSCH

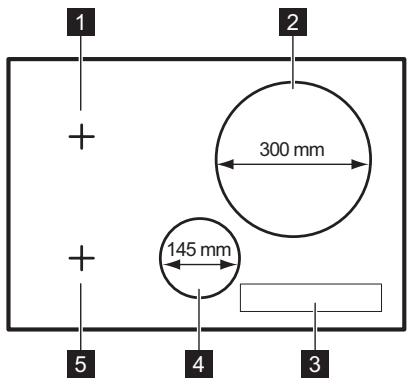

3. GERÄTEBESCHREIBUNG

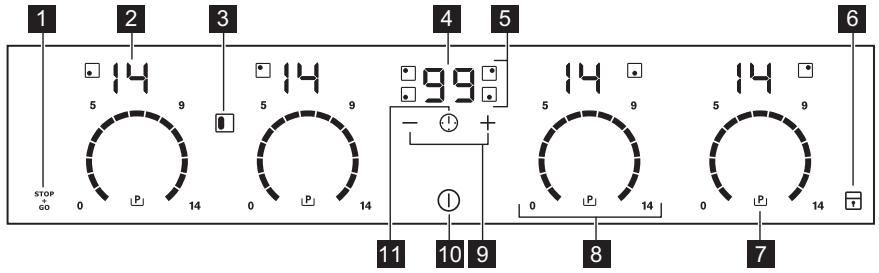

3.1 Bedienfeldanordnung

Zur Anzeige des Bedienfelds ein. schalten Sie das Gerät mit

Bedienen Sie das Gerät über die Sensorfelder. Die Anzeigen, Kontrolllampen und akustischen Signale informieren Sie über die aktiven Funktionen. Sensorfeld Ein- und Ausschalten der Funktion STOP +GO.

Funktion Anzeige der Kochstufe Zeigt die Kochstufe an. Einschalten der Brückenfunktion.

Timer-Anzeige Zeigt die Zeit in Minuten an.

Kochzonen-Anzeigen des Timers Zeigt an, für welche Kochzone die Zeit eingestellt wurde. Verriegelung/Entriegelung des Bedienfelds.

Einschalten der Power-Funktion.

Einstellen der Kochstufe. Zum Erhöhen oder Verringern der Zeit. 44 www.electrolux.com Sensorfeld Funktion

Ein- und Ausschalten des Geräts.

Auswählen der Kochzone.

3.2 Anzeige der Kochstufen

Display Beschreibung Die Kochzone ist ausgeschaltet. Die Kochzone ist eingeschaltet.

Die Funktion ist eingeschaltet. Die Ankochautomatik ist in Betrieb. Die Power-Funktion ist eingeschaltet. + Zahl Eine Störung ist aufgetreten.

OptiHeat Control (3-stufige Restwärmeanzeige): Weitergaren/Warmhalten/Restwärme.

Die Tastensperre oder die Kindersicherung ist aktiv. Das Kochgeschirr ist ungeeignet oder zu klein bzw. es befindet sich kein Kochgeschirr auf der Kochzone. Die Abschaltautomatik ist in Betrieb.

3.3 OptiHeat Control

(Restwärmeanzeige, 3-stufig) WARNUNG!

Es besteht Verbrennungsgefahr durch Restwärme! OptiHeat Control zeigt die Restwärmestufe an. Die Induktionskochzonen erzeugen die erforderliche Hitze zum Kochen direkt im Boden des Kochgeschirrs. Die Glaskeramik wird nur durch die Wärme des Kochgeschirrs erhitzt.

4. TÄGLICHER GEBRAUCH

4.1 Ein- und Ausschalten

4.2 Abschaltautomatik

Berühren Sie 1 Sekunde lang, um das Gerät ein- oder auszuschalten. Das Bedienfeld wird nach Einschalten des Geräts eingeschaltet und nach Ausschalten des Geräts wieder ausgeschaltet. Bei ausgeschaltetem Gerät wird nur das angezeigt. Sensorfeld Mit dieser Funktion wird das Gerät in folgenden Fällen automatisch ausgeschaltet:

• Alle Kochzonen sind ausgeschaltet (

• Nach dem Einschalten des Geräts wird keine Kochstufe gewählt.
• Das Bedienfeld ist mehr als 10 Sekunden mit verschütteten Lebensmitteln oder einem Gegenstand bedeckt (Topf, Tuch usw.). Ein akustisches Signal ertönt einige Male und das Gerät schaltet ab. Entfernen Sie den Gegenstand oder reinigen Sie das Bedienfeld. DEUTSCH

• Das Gerät wird zu heiß (z. B. durch einen leergekochten Topf). Bevor Sie das Gerät erneut verwenden können, muss die Kochzone abgekühlt sein.
• Sie verwenden ungeeignetes Kochgeleuchtet und die schirr. Das Symbol Kochzone wird automatisch nach 2 Minuten ausgeschaltet.
• Eine Kochzone wurde nicht ausgeschaltet bzw. die Kochstufe wurde nicht geändert. Nach einer gewissen auf und Zeit leuchtet das Symbol das Gerät wird ausgeschaltet. Siehe unten.
• Verhältnis zwischen der Kochstufe und den Zeiten der Abschaltautomatik:

— 5 Stunden — 4 Stunden

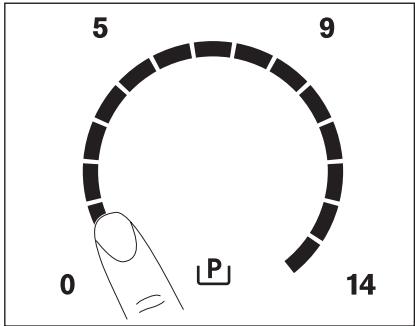

Berühren Sie auf der Einstellskala die gewünschte Kochstufe. Wenn erforderlich, können Sie die Kochstufe im oder entgegen dem Uhrzeigersinn ändern. Nehmen Sie den Finger erst von der Skala, wenn die richtige Kochstufe eingestellt ist. Das Display zeigt die eingestellte Kochstufe an.

der Kochstufe berühren Sie eine der Einstellskalen. zur Deaktivierung der Berühren Sie Brückenfunktion. Die Kochzonen arbeiten wieder unabhängig voneinander.

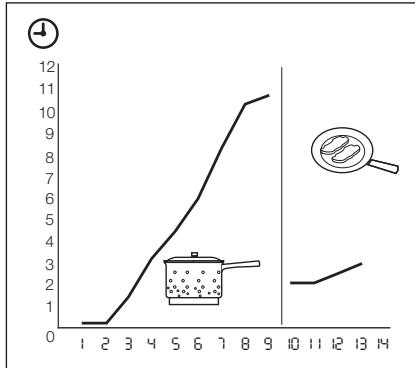

Bei Verwendung der Ankochautomatik lässt sich die erforderliche Kochstufeneinstellung in kürzerer Zeit erzielen. Bei Verwendung dieser Funktion wird eine gewisse Zeit lang die höchste Kochstufe (siehe Diagramm) eingestellt und anschließend auf die erforderliche Stufe zurückgeschaltet. So schalten Sie die Ankochautomatik für eine Kochzone ein:

Berühren Sie erscheint auf dem Display).

2. Berühren Sie dann gleich danach die

gewünschte Kochstufe. Nach 5 Sekunden leuchtet auf dem Display. Ändern Sie die Kochstufe, um die Funktion abzuschalten.

Die Brückenfunktion verbindet die beiden Kochzonen, sie funktionieren dann wie eine Kochzone. Stellen Sie zuerst die Kochstufe für eine der Kochzonen ein. zur Aktivierung der BrüBerühren Sie ckenfunktion. Zum Einstellen oder Ändern Die Power-Funktion stellt den Induktionskochzonen zusätzliche Leistung zur Verfügung. Die Power-Funktion kann für einen begrenzten Zeitraum eingeschaltet werden (siehe Abschnitt „Technische Daten“). Danach schaltet die Induktionskochzone automatisch auf die höchste Kochstufe um. Berühren Sie zum Einschalten leuchtet auf. Zum Ausschalten ändern Sie die Kochstufe. 46 www.electrolux.com

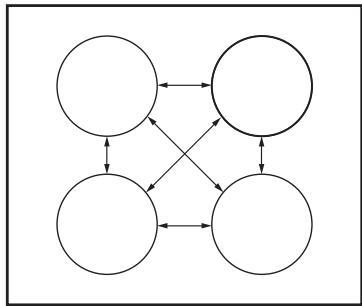

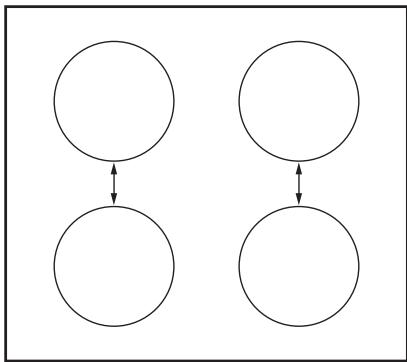

4.7 Power-Management

Das Power-Management verteilt die verfügbare Leistung zwischen den Kochzonen (siehe Abbildung). Mit der PowerFunktion wird die zuletzt ausgewählte Stufe für eine Kochzone auf das Maximum erhöht. Die Leistung der anderen Kochzonen wird automatisch verringert. Die Anzeige der reduzierten Kochzone wechselt zwischen den beiden Kochstufen. Power-Management mit Leistungsbegrenzungsfunktion

• Wenn Sie die Leistungsbegrenzungsfunktion auf 4,5 kW oder niedriger stellen, wird die Leistung des Geräts auf alle Kochzonen verteilt.

• Wenn Sie die Leistungsbegrenzungsfunktion auf mehr als 4,5 kW stellen, wird die Leistung des Geräts zwischen zwei Kochzonen eines Paars verteilt.

Berühren Sie 3 Sekunden lang Das Display wird ein- und ausgeschaltet.

Berühren Sie 3 Sekunden lang Es wird oder angezeigt.

Berühren Sie des Timers, um die Leistungsstufe zu verringern oder zu erhöhen.

. Es wird P0 anzeigt. Leistungsstufen

• P0 — 7200 W (Siehe Kapitel „Technische Daten“)
• P9 — 6000 W VORSICHT! Achten Sie darauf, dass die gewählte Leistungsstufe für die Sicherungen in der Hausinstallation geeignet ist.

Kurzzeitmesser Mit dem Kurzzeitmesser stellen Sie ein, wie lange eine Kochzone für einen einzelnen Kochvorgang eingeschaltet bleiben soll. Wählen Sie erst die Kochzone aus und stellen Sie dann den Kurzzeitmesser ein. Sie können die Kochstufe einstellen, bevor Sie den Kurzzeitmesser einstellen oder umgekehrt.

• Auswählen der Kochzone: Berühren so oft, bis die Anzeige der geSie wünschten Kochzone aufleuchtet.

4.8 Leistungsbegrenzung

Ursprünglich ist das Gerät auf die höchstmögliche Leistungsstufe eingestellt. Verringern/Erhöhen der Leistungsstufe:

1. Schalten Sie das Gerät aus.

• Einschalten des Kurzzeitmessers: Berühren Sie des Timers, um die Zeit einzustellen ( 00 - 99 Minuten). Wenn die Anzeige der Kochzone langsamer blinkt, wird die Zeit heruntergezählt. DEUTSCH

• So wird die Restzeit angezeigt: Wählen Sie die Kochzone mit aus. Die Anzeige der Kochzone blinkt schneller. Das Display zeigt die Restzeit an.
• Ändern des Kurzzeitmessers: Wähaus. Belen Sie die Kochzone mit rühren Sie oder .
• So schalten Sie den Kurzzeitmesser aus: Wählen Sie die Kochzone mit aus. Berühren Sie . Die Restzeit wird auf 00 heruntergezählt. Die Anzeige der Kochzone erlischt. Nach Ablauf der eingestellten Zeit ertönt ein Signalton und 00 blinkt. Die Kochzone wird ausgeschaltet.
• Ausschalten des Signaltons: Berühren Sie CountUp Timer (Garzeitmesser) Benutzen Sie die Funktion CountUp Timer, um festzustellen, wie lange die Kochzone bereits in Betrieb ist.
• Auswählen der Kochzone (wenn mehr als 1 Kochzone in Betrieb ist): Berühren Sie so oft, bis die Anzeige der gewünschten Kochzone aufleuchtet.
• So schalten Sie den CountUp Timer ein: Berühren Sie des Timers. leuchtet auf. Wenn die Anzeige der Kochzone langsamer blinkt, wird die Zeit hochgezählt. Das Display schaltet und der hochgezählum zwischen ten Zeit (Minuten).
• So können Sie feststellen, wie lange die Kochzone bereits in Betrieb ist: Wählen Sie die Kochzone mit aus. Die Anzeige der Kochzone blinkt schneller. Das Display zeigt die Einschaltdauer der Kochzone an.
• So schalten Sie den CountUp Timer aus: Wählen Sie die Kochzone mit aus und berühren Sie oder , um den Garzeitmesser auszuschalten. Die Anzeige der Kochzone erlischt. Kurzzeitwecker Wenn die Kochzonen nicht in Betrieb sind, können Sie den Timer als Kurzzeit-

wecker verwenden. Berühren Sie Berühren Sie oder des Timers, um die Zeit einzustellen. Wenn die eingestellte Zeit abgelaufen ist, ertönt ein Signal und 00 blinkt.

• Ausschalten des Signaltons: Berühren Sie

Mit der Funktion werden alle eingeschalteten Kochzonen auf die niedrigste Kochstufe ( ) geschaltet. aktiviert, lässt sich die Kochstufe Ist nicht ändern. Die Funktion unterbricht nicht die Timer-Funktion.

• Berühren Sie zur Aktivierung dieser . Das Symbol leuchtet. Funktion
• Berühren Sie zur Deaktivierung dieser . Die zuvor ausgewählte Funktion Kochstufe wird eingestellt.

Wenn die Kochzonen in Betrieb sind, können Sie zwar das Bedienfeld verriegeln, jedoch nicht das Sensorfeld . So wird verhindert, dass die Kochstufe versehentlich geändert wird. Stellen Sie erst die Kochstufe ein. zur Aktivierung der FunkBerühren Sie tion. Das Symbol wird 4 Sekunden lang angezeigt. Die Uhr läuft weiter. zur Deaktivierung der Berühren Sie Funktion. Die zuvor ausgewählte Kochstufe wird eingestellt. Diese Funktion wird deaktiviert, sobald das Gerät ausgeschaltet wird.

4.12 Kindersicherung

Diese Funktion verhindert eine versehentliche Bedienung des Geräts. Einschalten der Kindersicherung

• Schalten Sie das Gerät mit ein. Stellen Sie keine Kochstufe ein.
• Berühren Sie 4 Sekunden lang. Das Symbol leuchtet.
• Schalten Sie das Gerät mit aus. 48 www.electrolux.com Ausschalten der Kindersicherung
• Schalten Sie das Gerät mit ein. Stellen Sie keine Kochstufe ein. Be4 Sekunden lang. Das rühren Sie leuchtet. Symbol
• Schalten Sie das Gerät mit aus. Ausschalten der Kindersicherung für einen einzelnen Kochvorgang
• Schalten Sie das Gerät mit ein. Das Symbol leuchtet.
• Berühren Sie 4 Sekunden lang. Stellen Sie die Kochstufe innerhalb von 10 Sekunden ein. Das Gerät kann jetzt benutzt werden.
• Nachdem das Gerät mit ausgeschaltet wurde, ist die Kindersicherung wieder aktiv.

4.13 OffSound Control

(Aktivierung und Deaktivierung des Signaltons) 3 Sekunden lang. Die Berühren Sie Anzeigen leuchten auf und erlöschen. Berühren Sie 3 Sekunden lang. leuchtet und der Signalton ist aktiviert. Berüh, leuchtet auf, der Signalton ren Sie ist deaktiviert. Haben Sie den Signalton deaktiviert, ertönt er nur in folgenden Fällen:

• Bei der Berührung von
• Bei Ablauf des Kurzzeitweckers
• Bei Ablauf des Kurzzeitmessers
• Wenn das Bedienfeld bedeckt ist. Aktivieren des Signaltons Schalten Sie das Gerät aus. Berühren Sie 3 Sekunden lang. Die Anzeigen leuchten auf und erlöschen. Berühren Sie 3 Sekunden lang. leuchtet , da der Signalton deaktiviert ist. Be, leuchtet. Der Signalton rühren Sie ist aktiviert. Deaktivieren des Signaltons Schalten Sie das Gerät aus.

5. PRAKTISCHE TIPPS UND HINWEISE

INDUKTIONSKOCHZONEN Das Kochgeschirr wird bei Induktionskochzonen durch ein starkes Magnetfeld sehr schnell erhitzt.

5.1 Kochgeschirr für

Induktionskochzonen Benutzen Sie für die Induktionskochzonen nur geeignetes Kochgeschirr. Kochgeschirrmaterial

• Geeignet: Gusseisen, Stahl, emaillierter Stahl, Edelstahl, ein mehrlagiger Topfboden (wenn vom Hersteller als geeignet markiert).
• Nicht geeignet: Aluminium, Kupfer, Messing, Glas, Keramik, Porzellan. Kochgeschirr eignet sich für Induktionskochfelder, wenn…
• ... Eine geringe Wassermenge kocht sehr schnell auf einer Kochzone, die auf die höchste Stufe geschaltet ist.
• ... Ein Magnet vom Geschirrboden angezogen wird. Der Boden des Kochgeschirrs muss so dick und so flach wie möglich sein. Abmessungen des Kochgeschirrs: Induktionskochzonen passen sich bis zu einem gewissen Grad automatisch an die Größe des Kochgeschirrbodens an.

5.2 Gebrauch der Kochzonen

ACHTUNG DEUTSCH Stellen Sie das Kochgeschirr auf das Kreuz des gewünschten Kochfelds. Das Kreuz muss vollständig bedeckt sein. Der magnetische Bereich am Boden des Kochgeschirrs muss einen Durchmesser von mindestens 125 mm haben. Induktions-Kochzonen passen sich bis zu einem gewissen Grad automatisch an die Größe des Kochgeschirrbodens an. Mit einem großen Kochgeschirr können Sie auf zwei Kochzonen gleichzeitig kochen.

5.3 Betriebsgeräusche

Es gibt verschiedene Betriebsgeräusche.

• Prasseln: Das Kochgeschirr besteht aus unterschiedlichen Materialien (Sandwichkonstruktion).
• Pfeifen: Sie haben eine oder mehrere Kochzonen auf eine hohe Stufe geschaltet und das Kochgeschirr besteht aus unterschiedlichen Materialien (Sandwichkonstruktion).
• Summen: Sie haben Kochzonen auf eine hohe Stufe geschaltet.
• Klicken: Bei elektronischen Schaltvorgängen.
• Zischen, Surren: Das Gebläse läuft. Die beschriebenen Geräusche sind normal und weisen nicht auf einen Defekt hin.

So sparen Sie Energie

• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.
• Setzen Sie das Kochgeschirr vor dem Einschalten der Kochzone auf. Ko Verwendung: stu

• Nutzen Sie die Restwärme, um die Speisen warm zu halten oder zu schmelzen. Kochzoneneffizienz Die Kochzoneneffizienz hängt vom Durchmesser des Kochgeschirrs ab. An Kochgeschirr mit einem kleineren Durchmesser als der Mindestdurchmesser gelangt nur ein Teil der von der Kochzone erzeugten Hitze. Die Mindestdurchmesser sind im Abschnitt „Technische Daten“ aufgeführt.

5.5 Öko Timer (Öko-Timer)

Um Energie zu sparen, schaltet sich die Kochzonenheizung vor dem Signal des Kurzzeitmessers ab. Die Abschaltzeit hängt von der eingestellten Kochstufe und der Gardauer ab.

5.6 Anwendungsbeispiele zum

Kochen Das Verhältnis zwischen der Kochstufe und dem Energieverbrauch der Kochzone ist nicht linear. Bei einer höheren Kochstufe steigt der Energieverbrauch der Kochzone nicht proportional an. Das bedeutet, dass die Kochzone, die auf eine mittlere Kochstufe eingestellt ist, weniger als die Hälfte ihrer maximalen Leistung verbraucht. Bei den Angaben in der folgenden Tabelle handelt es sich um Richtwerte. Zeit Tipps Nennleistungsaufnahme Zum Warmhalten von Speisen Nach Bedarf Benutzen Sie einen Deckel

Ab und zu umrühren 3–8% 50 www.electrolux.com Ko Verwendung: stu

Stocken: Luftiges Omelett, gebackene Eier

10 - 40 Min. Mit Deckel garen

Köcheln von Reis und

25 - 50 Min. Mindestens doppelte

Milchgerichten, ErhitMenge Flüssigkeit zen von Fertiggerichten zum Reis geben, Milchgerichte zwischendurch umrühren 8 – 13 %

Dünsten von Gemüse, Fisch, Fleisch

20 - 45 Min. Einige Esslöffel Flüssigkeit hinzugeben

Dampfgaren von Kartoffeln

20 - 60 Min. Max. ¼ l Wasser für

750 g Kartoffeln verwenden 18 – 25 %

Kochen größerer Speisemengen, Eintopfgerichte und Suppen

Min. Bis zu 3 l Flüssigkeit plus Zutaten 18 – 25 %

Bei geringer Hitze anNach Bebraten: Schnitzel, Cor- darf don bleu, Koteletts, Frikadellen, Bratwürste, Leber, Mehlschwitze, Eier, Pfannkuchen, Donuts Nach der Hälfte der Zeit wenden 25 – 45 %

Bei starker Hitze anbraten: Rösti, Lendenstücke, Steaks Nach der Hälfte der Zeit wenden 45 – 64 %

Aufkochen von Wasser, Nudeln kochen, Anbraten von Fleisch (Gulasch, Schmorbraten), Frittieren von Pommes frites

Tipps Nennleistungsaufnahme 3–8% 100 % Aufkochen großer Mengen Wasser. Die Power-ManagementFunktion ist eingeschaltet.

6. REINIGUNG UND PFLEGE

Reinigen Sie das Gerät nach jedem Gebrauch. Achten Sie immer darauf, dass der Boden des Kochgeschirrs sauber ist. Kratzer oder dunkle Flecken in der Glaskeramik beeinträchtigen die Funktionsfähigkeit des Geräts nicht. So entfernen Sie Verschmutzungen:

1. – Folgendes muss sofort entfernt

werden: geschmolzener Kunststoff, Plastikfolie, zuckerhaltige Lebensmittel. Andernfalls können die Verschmutzungen das Gerät beschädigen. Verwenden Sie einen speziellen Reinigungsschaber für DEUTSCH Glas. Den Reinigungsschaber schräg zur Glasfläche ansetzen und über die Oberfläche bewegen. – Folgendes kann nach ausreichender Abkühlphase entfernt werden: Kalk- und Wasserränder, Fettspritzer und metallisch schim-

mernde Verfärbungen. Verwenden Sie hierfür einen speziellen Reiniger für Glaskeramik oder Edelstahl. Reinigen Sie das Gerät mit einem feuchten Tuch und etwas Spülmittel. Am Ende das Gerät mit einem trockenen Tuch abreiben.

Problem Mögliche Ursache Das Gerät kann nicht eingeschaltet oder bedient werden. Abhilfe Schalten Sie das Gerät erneut ein und stellen Sie innerhalb von 10 Sekunden die Kochstufe ein. Zwei oder mehr Sensorfelder wurden gleichzeitig berührt. Berühren Sie nur ein Sensorfeld. Die Funktion STOP+GO ist eingeschaltet. Siehe hierzu Kapitel „Täglicher Gebrauch“. Wasser- oder Fettspritzer befinden sich auf dem Bedienfeld. Wischen Sie das Bedienfeld ab. Ein akustisches Signal er- Mindestens ein Sensortönt und das Gerät schal- feld wurde bedeckt. tet ab. Wenn das Gerät ausgeschaltet wird, ertönt ein akustisches Signal. Entfernen Sie den Gegenstand von den Sensorfeldern. Das Gerät wird ausgeschaltet. Sie haben etwas auf das gestellt. Sensorfeld Entfernen Sie den Gegenstand vom Sensorfeld. Die Restwärmeanzeige funktioniert nicht. Die Kochzone ist nicht War die Kochzone lange heiß, da sie nur kurze Zeit genug eingeschaltet, um in Betrieb war. heiß zu sein, wenden Sie sich bitte an den Kundendienst. Die Ankochautomatik startet nicht. Die Kochzone ist heiß. Lassen Sie die Kochzone abkühlen. Die höchste Kochstufe ist Die höchste Kochstufe eingestellt. hat die gleiche Leistung wie die Ankochautomatik. Die Kochstufe schaltet zwischen zwei Kochstufen um. Die Power-Management- Siehe „Power-ManageFunktion ist eingeschaltet. ment“. 52 www.electrolux.com Problem Die Sensorfelder werden heiß. Mögliche Ursache Abhilfe Das Kochgeschirr ist zu Stellen Sie großes Kochgroß, oder Sie haben es geschirr nötigenfalls auf zu nahe an die Bedienele- die hinteren Kochzonen. mente gestellt. Es ertönt kein Signalton, Der Signalton ist ausgewenn Sie die Sensorfelder schaltet. des Bedienfelds berühren. Schalten Sie den Signalton ein (siehe „Einschalten des Signaltons“). leuchtet auf. Die Abschaltautomatik hat ausgelöst. Schalten Sie das Gerät aus und wieder ein. leuchtet auf. Die Kindersicherung oder die Tastenverriegelung ist eingeschaltet. Siehe hierzu Kapitel „Täglicher Gebrauch“. leuchtet auf. Es befindet sich kein Kochgeschirr auf der Kochzone. Stellen Sie Kochgeschirr auf die Kochzone. Sie verwenden ungeeignetes Kochgeschirr. Verwenden Sie geeignetes Kochgeschirr. Der Durchmesser des Verwenden Sie KochgeKochgeschirrbodens ist schirr mit den richtigen für die Kochzone zu klein. Abmessungen. und eine Zahl werden angezeigt. leuchtet auf. Das Kochgeschirr bedeckt das Kreuz/Quadrat nicht vollständig. Das Kreuz/Quadrat muss vollständig bedeckt sein. Im Gerät ist ein Fehler aufgetreten. Trennen Sie das Gerät eine Zeit lang vom Stromnetz. Schalten Sie die Sicherung im Sicherungskasten der Hausinstallation aus. Schalten Sie die Sicherung wieder ein. erneut aufleuchWenn tet, benachrichtigen Sie den Kundendienst. Unsachgemäßer StromWenden Sie sich an eine anschluss. Netzspannung Elektrofachkraft zur Überaußerhalb des zulässigen prüfung der Installation. Bereichs. DEUTSCH Problem

Mögliche Ursache Abhilfe leuchtet auf. Im Gerät ist ein Fehler aufgetreten, da ein Kochgeschirr leer gekocht ist. Der Überhitzungsschutz der Kochzonen und die Abschaltautomatik sind eingeschaltet. Schalten Sie das Gerät aus. Das heiße Kochgeschirr entfernen. Schalten Sie die Kochzone nach etwa 30 Sekunden wieder ein. Lag das Problem am Kochgeschirr, erlischt die Fehlermeldung auf dem Display, aber die Restwärmeanzeige kann weiterhin leuchten. Lassen Sie das Kochgeschirr abkühlen und überprüfen Sie anhand der Angaben im Abschnitt „Kochgeschirr für Induktionskochzonen“, ob es für das Gerät geeignet ist. leuchtet auf. Der Kühlventilator ist blockiert. Prüfen Sie, ob ein Gegenstand den Kühlventilator blockiert. Wenn erneut aufleuchtet, benachrichtigen Sie den Kundendienst. leuchtet auf. Unsachgemäßer Stromanschluss. Das Gerät ist nur an eine Phase angeschlossen. Das Gerät muss entsprechend dem Anschlussplan angeschlossen werden. Wenn Sie das Problem mit der oben angegebenen Abhilfemaßnahme nicht beheben können, wenden Sie sich bitte an Ihren Fachhändler oder den Kundendienst. Geben Sie dabei die Daten auf dem Typenschild, den dreistelligen BuchstabenCode für die Glaskeramik (befindet sich in der Ecke der Glasfläche) und die angezeigte Fehlermeldung an. Vergewissern Sie sich, dass Sie das Gerät korrekt bedient haben. Wenn Sie das Gerät falsch bedient haben, fällt auch während der Garantiezeit für den Besuch eines Kundendiensttechnikers oder Händlers eine Gebühr an. Die Anweisungen zum Kundendienst und die Garantiebedingungen finden Sie im Garantieheft.

WARNUNG! Siehe Sicherheitshinweise. Vor der Montage Notieren Sie vor der Montage des Geräts alle Daten, die Sie unten auf dem Typenschild finden. Das Typenschild befindet sich unten am Gerätegehäuse.

• Einbaugeräte dürfen nur nach dem Einbau in bzw. unter normgerechte, pas- 54 www.electrolux.com sende Einbauschränke und Arbeitsplatten betrieben werden.

Bringen Sie eine neue Aderendhülse von 1,5 mm² an jedem Kabelende an. (Es wird ein Spezialwerkzeug benötigt) WARNUNG! Die elektrischen Anschlüsse müssen von einem qualifizierten Elektriker ausgeführt werden.

• Das Gerät wird mit dem Anschlusskabel geliefert.
• Ersetzen Sie das beschädigte Kabel nur durch ein geeignetes Ersatzkabel. Wenden Sie sich an den Kundendienst. VORSICHT! Verdrillen oder verlöten Sie die Kabelenden nicht. Dies ist streng verboten! Zweiphasiger Anschluss

Entfernen Sie die Aderendhülsen des schwarzen und braunen Kabels. Isolieren Sie die Enden des braunen und schwarzen Kabels ab. WARNUNG! Schließen Sie das Kabel nicht ohne Aderendhülse an. 230V~ 400V 2~N

Einphasiger Anschluss — 230 V~ Zweiphasiger Anschluss — 400 V 2

Grün — Gelb Grün — Gelb

Blau und Grau Blau und Grau

Schwarz und Braun Schwarz Braun

12 mm 57 mm 28 mm 41 mm 38 mm 31 mm min. 12 mm min. 2 mm R 5mm min. 55mm 490+1mm 750+1mm min. 38 mm min. 2 mm Falls Sie einen Schutzboden verwenden (zusätzliches Zubehör)1), ist die Einhaltung des vorderen Belüftungsabstands von 2 mm unter dem Gerät nicht nötig. Wenn Sie das Gerät über einem Backofen einsetzen, können Sie den Schutzboden nicht verwenden.

1) Der Schutzboden ist möglicherweise in einigen Ländern nicht erhältlich. Wenden Sie sich

an Ihren Händler vor Ort. 56 www.electrolux.com

ELECTROLUX Kochzonenleistung Kochzone Nennleistung Power-Funk- Max. Ein(höchste tion eingeschaltdauer Kochstufe) schaltet [W] der Power[W] Funktion [Min.] Min. Kochgeschirrdurchmesser [mm] Hinten rechts —300 mm 2400 W 3600 W

Die Leistung der Kochzonen kann geringfügig von den Daten in der Tabelle abwei- chen. Sie ändert sich je nach Material und Abmessungen des Kochgeschirrs.

Recyceln Sie Materialien mit dem Symbol . Entsorgen Sie die Verpackung in den elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt. ITALIANO
