Tipo di prodotto	Monitor multimediale portatile
Modello	EB-MPI5
Dimensioni dello schermo	15,6 pollici
Risoluzione	1920 x 1080 pixel (Full HD)
Tecnologia del display	IPS LCD
Dimensioni	360 x 230 x 10 mm (14,2 x 9,1 x 0,4 pollici)
Peso	1,5 kg (3,3 lb)
Alimentazione	DC 12V, 2A (adattatore incluso)
Porte di ingresso	HDMI, USB-C, USB-A
Uscita audio	Altoparlanti integrati, jack per cuffie da 3,5 mm
Funzioni	Mirroring dello schermo, touch screen (capacitivo), menu OSD
Manutenzione	Pulire con un panno morbido e asciutto; evitare il contatto con liquidi
Precauzioni di sicurezza	Non smontare; tenere lontano da acqua e fonti di calore
Pezzi di ricambio	Ricambi per schermo, cavi, adattatori di alimentazione disponibili dal produttore
Riparabilità	Media; i componenti possono essere sostituiti da un tecnico qualificato
Informazioni generali	Compatibile con Windows, macOS, Android; plug-and-play

Domande frequenti - EB-MPI5 Mach Power

Come collego il mio laptop al EB-MPI5?

Utilizza il cavo HDMI o USB-C in dotazione. Collega un'estremità al computer e l'altra al monitor. Quindi seleziona la sorgente di ingresso corretta tramite il menu OSD.

Posso usare questo monitor con una console di gioco come PlayStation o Xbox?

Sì, il EB-MPI5 ha una porta HDMI, quindi puoi collegarlo a qualsiasi console con uscita HDMI. Nota che supporta fino a 60 Hz di frequenza di aggiornamento.

Lo schermo è touch-screen?

Sì, il EB-MPI5 è dotato di touch screen capacitivo. Funziona con i gesti touch sia di Windows che di macOS.

Perché non c'è immagine sullo schermo?

Verifica che l'adattatore di alimentazione sia collegato e che il monitor sia acceso. Controlla che il cavo video sia correttamente inserito e che la sorgente di ingresso corretta sia selezionata nel menu OSD.

Come regolo la luminosità e il contrasto?

Premi il pulsante menu sul monitor per aprire l'OSD. Usa i pulsanti di navigazione per trovare le impostazioni di Luminosità e Contrasto, quindi regola come desiderato.

Il EB-MPI5 supporta contenuti HDR?

Questo modello non supporta HDR. Mostra contenuti a gamma dinamica standard con colori accurati.

Ci sono altoparlanti integrati?

Sì, il monitor ha altoparlanti stereo integrati. Per un audio migliore, puoi utilizzare il jack per cuffie da 3,5 mm per collegare altoparlanti esterni.

Posso montare il monitor su un supporto VESA?

Il EB-MPI5 ha un pattern di montaggio VESA 75x75 mm sul retro, quindi puoi fissarlo a un braccio o supporto compatibile.

Qual è il periodo di garanzia per questo prodotto?

Mach Power offre una garanzia limitata di 2 anni che copre i difetti di fabbricazione. Conserva la prova d'acquisto per le richieste di garanzia.

Come devo pulire lo schermo?

Spegni il monitor e scollegalo. Utilizza un panno in microfibra morbido e privo di lanugine leggermente inumidito con acqua (non bagnato). Pulisci delicatamente lo schermo con movimenti circolari. Non utilizzare alcol o detergenti abrasivi.

MANUALE UTENTE EB-MPI5 Mach Power

Descrizione prodotto ..... 13

Installazione ..... 14

Installazione con supporto VESA ..... 14

Installazione Verticale ..... 15

Risoluzione dei problemi ..... 16

Grazie per aver acquistato un nostro prodotto.

Prima di usare il Mini Pc, è consigliabile leggere attentamente questo manuale.

La nostra azienda crede nella strategia di sviluppo sostenibile. Il manuale può essere aggiornato aperiodicamente senza preavviso. Il manuale 'utente è solo di riferimento, non vi è alcun impegno o dichiarazione per esso.

Effettuare il backup di tutti i dati importanti salvati su questo dispositivo. I dati potrebbe-ro andare persi durante l'utilizzo, la riparazione o la sostituzione della batteria. Non ci assumiamo alcuna responsabilità per eventuali dati persi durante l'utilizzo del dispositivo. Ad eccezione dell'hardware del mini pc, non abbiamo alcuna dichiarazione o garanzia esplicita o implicita. Compresi (ma non limitati a) la proprietà del sistema operativo del software, la marcatura, l'idoneità all'uso specifico e non essere accusati di violazione dei diritti da parte di terzi sulla proprietà, brevetto, marchio o garanzia per altri diritti.

Senza il permesso scritto della nostra azienda, qualsiasi copia, trasmissione o memorizzazione di qualsiasi contenuto del manuale non è consentita.

Sicurezza

Prima di utilizzare il mini pc, leggere queste istruzioni di sicurezza e conservarle per riferimento.

Note:

1. Per garantire la sicurezza, utilizzare l'adattatore di alimentazione consigliato.
2. Quando il mini pc è in funzione, non scollegare l'alimentatore per evitare danni causati dallo spegnimento improvviso.
3. Tenere il dispositivo lontano da temperature elevate o dalla luce solare diretta ed evitare ambienti polverosi e con vibrazioni meccaniche. Questo dispositivo non è impermeabile utilizzare in ambienti asciutti e ventilati.
4. Non far cadere, sbattere o scuotere il dispositivo, si prega di non smontare il dispositivo senza alcuna guida e di affidarsi solo a personale esperto, un uso improprio può danneggiare il prodotto.
5. Non sovraccaricare le prese, potrebbero verificarsi incendi o cortocircuito.
6. Non inserire nulla nel dispositivo, potrebbe causare cortocircuito, incendi o scosse elettriche.
7. Non utilizzare prodotti chimici o detergenti aggressivi per pulire il dispositivo.
8. Rimuovere l'adattatore di alimentazione se il mini PC non viene utilizzato per un lungo periodo, e per evitare danni causati da scosse elettriche durante temporali o per tensione anomala.
9. Il disturbo elettrostatico è un fenomeno normale se il dispositivo viene utilizzato in un luogo asciutto in autunno ed inverno ed è consigliabile non toccare il dispositivo nel corso dell'utilizzo.
10. Si prega di collegare la spina di alimentazione alla presa di corrente più vicina.

DESCRIZIONE PRODOTTO

Modello: EB-MP2940

1 2 3

Collegare il mini Pc tramite cavo al monitor usando la porta HDMI o VGA. Ad esempio se si utilizza un monitor HD collegare tramite la porta HDMI

2. Internet

Collegare un estremità del cavo Lan al mini pc, tramite la porta Lan, l'altra estremità allo switch o al router.

3. Mouse e Tastiera

Collegare il mouse e la tastiera al mini pc tramite le porte USB.

4. Audio

Collegare i dispositivi audio ( cuffie o altoparlanti) al mini pc tramite le porte Ingresso/ Uscita Audio. Nota: Verde per l'uscita audio, rosso per l'ingresso (microfono).

5. Alimentazione

Collegare il dispositivo all'alimentazione, indicatore verde è possibile utilizzare il mini pc. Note: utilizzare adattatori per l'alimentazione standard, chiedere al proprio rivenditore eventuali ricambi.

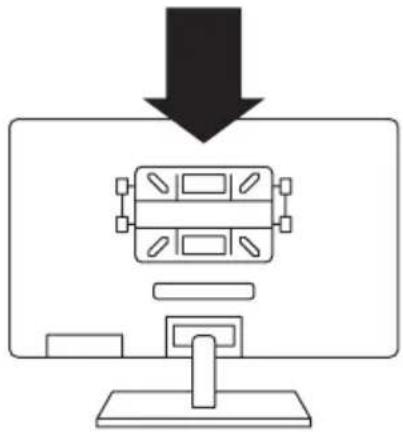

INSTALLAZIONE CON SUPPORTO VESA

(Assicurarsi che il monitor abbia gli agganci VESA standard)

VESA staffa di montaggio

Step 1: Utilizzare le viti per fissare la supporto Vesa al retro del Monitor.

Step 2: Come mostrato inserire il mini pc dall'alto e fissarlo con le viti.

Step 3: Completare l'installazione del supporto VESA

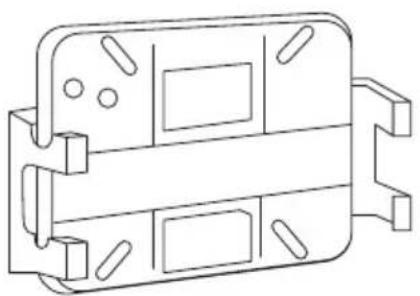

INSTALLAZIONE VERTICALE

Step 1: Fissare il supporto Vesa al tavolo con le viti.

Step 2: Inserire il dispositivo e fissarlo con le viti.

RISOLUZIONE DEI PROBLEMI

Allarme Sonoro Risoluzione
Un bip corto Avviare normalmente
Due bip corti	Errore comune, entrare nel CMOS e cambiare impostazioni
Un bip lungo + un bip corto Errore	memoria o scheda madre
Un bip corto + un bip lungo Errore	tastiera
Un bip corto + 3 bip lunghi Errore	monitor o video
Bip lungo + 9 bip corti Danno al BIOS scheda madre
Bip lungo constante Errore memoria
Bip corto costante (bee - bee - bee - bee...)	Alimentazione/ Monitor / Video disconnessi
Bip corto regolare (bee bee bee - bee bee bee...)	Errore alimentazione

Descrizione problema

Errore tastiera o tastiera non presente, viene mostrato sullo schermo dopo l'avvio, il Mini pc non può accedere al sistema operativo.

Risoluzione

Errore tastiera o tastiera non presente. Collegare nuovamente la tastiera. Se non si risolve, riavviare il Mini pc e premere (Delete) per entrare nel BIOS, andare su HALT ON nel SETUP BIOS STANDARD e impostare ALL BUT KEYBOARD.

Descrizione problema

Dopo l'avvio viene visualizzato sul display livello di batteria CMOS basso.

Risoluzione

Livello batteria CMOS basso. Sostituire la batteria del CMOS.

Descrizione problema

Sullo schermo non viene visualizzato nulla e con bip audio constante (bee-bee-bee).

All'avvio del mini pc dopo diverso tempo di inattività.

Risoluzione

Controllare se la memoria è scollegata o non collegata bene. Se si ma non è ancora risolto, verificare se il condensatore non è guasto. Se non è guasto cambiare la batteria del CMOS.

Descrizione problema

Quando il mini pc si spegne improvvisamente per la perdita dell'alimentazione, si riac-

cenderà automaticamente quando l'alimentazione verrà ricollegata.

Risoluzione

Entrare nel BIOS, andare in ( Advanced Power Management), impostare RESTORE ON AC POWER LOSS come POWER OFF.

Descrizione problema

Durante un lungo periodo di funzionamento il mini pc ha problemi di crash, schermo blu o altri malfunzionamenti.

Risoluzione

Reinstallare il sistema operativo. Se dopo aver reinstallato il sistema operativo i problemi non sono stati risolti, è possibile che sia presente troppa polvere sulla superficie della scheda madre che può causare cortocircuiti. Levare la polvere con un soffiatore o un pennello.

Descrizione problema

Il mini pc si spegne automaticamente durante l'utilizzo, e non si riaccende premendo il pulsante di accensione, schermo nero ma indicatore luce acceso.

Risoluzione

Provare a reinserire la memoria. Se il problema persiste scaricare CMOS e riavviare il mini pc.

Descrizione problema

Il mini pc non si avvia ed è presente un bip costante.

Risoluzione

Reinserire la memoria.

INDICE

Per qualsiasi informazione e aggiornamento del prodotto

visita il nostro sito web www.machpower.it
