DMW-BGG1PP - Maniglia batteria PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Impugnatura batteria per fotocamera digitale
Marca	Panasonic
Modello	DMW-BGG1PP
Dimensioni	127,4 mm (L) × 40,4 mm (A) × 65,1 mm (P)
Peso (con batteria)	Circa 291 g
Peso (senza batteria)	Circa 242 g
Alimentazione	8,4 V CC
Tipo di batteria	Litio-ione ricaricabile (Panasonic DMW-BLC12PP/DMW-BLC12E)
Tensione/capacità della batteria	7,2 V / 1200 mAh
Funzioni principali	Scatto, ghiere anteriore e posteriore, tasto AF/AE LOCK, tasto Fn, tasto di compensazione dell'esposizione
Compatibilità	Fotocamere digitali Panasonic DMC-G80/DMC-G81/DMC-G85
Resistenza alla polvere e agli schizzi	Sì
Accessori in dotazione	Blocco batteria DMW-BLC12PP, cappuccio del connettore
Autonomia prolungata	Utilizzo simultaneo di due batterie (una nella fotocamera, una nell'impugnatura)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; non utilizzare solventi
Sicurezza	Non smontare, riscaldare o gettare nel fuoco; utilizzare solo batterie Panasonic consigliate
Garanzia	1 anno manodopera e parti (prodotto principale); 90 giorni per gli accessori
Temperatura di funzionamento	0 °C a 40 °C
Umidità relativa di funzionamento	10% a 80%

Domande frequenti - DMW-BGG1PP PANASONIC

Come fissare l'impugnatura DMW-BGG1PP sulla fotocamera?

Assicurarsi che la fotocamera sia spenta. Rimuovere il coperchio del connettore dedicato sulla fotocamera, quindi allineare la vite di fissaggio, i contatti elettrici e i perni di blocco. Ruotare la vite nella direzione della freccia per serrare bene. Verificare che l'impugnatura sia saldamente fissata prima dell'uso.

Che tipo di batteria utilizzare con l'impugnatura?

Utilizzare solo batterie Panasonic DMW-BLC12PP (per Canada/Stati Uniti) o DMW-BLC12E (altri paesi). Altre batterie possono compromettere la qualità e la sicurezza del prodotto.

Posso utilizzare due batterie contemporaneamente?

Sì, è possibile inserire una batteria nella fotocamera e un'altra nell'impugnatura. La fotocamera passa automaticamente alla batteria di riserva quando la prima è esaurita, prolungando così l'autonomia. È possibile impostare l'ordine di utilizzo nel menu della fotocamera.

Come rimuovere la batteria dall'impugnatura?

Ruotare la leva di rilascio verso [OPEN], aprire il coperchio del vano, quindi tirare la leva nella direzione della freccia per rilasciare la batteria. Estrarla e chiudere il coperchio ruotando la leva verso [LOCK].

L'impugnatura è resistente all'acqua?

L'impugnatura offre resistenza alla polvere e agli schizzi, ma non è impermeabile. Evitare di esporla a getti d'acqua importanti o all'immersione. Richiudere sempre i coperchi dopo l'uso.

Posso utilizzare un alimentatore con l'impugnatura?

Sì, è possibile utilizzare l'alimentatore Panasonic DMW-AC10E (o DMW-AC10PP) con l'accoppiatore CC DMW-DCC8 (venduto separatamente). Seguire le istruzioni del manuale per il posizionamento dell'accoppiatore.

Come pulire l'impugnatura?

Pulire con un panno morbido e asciutto. Se lo sporco persiste, utilizzare un panno leggermente umido, quindi asciugare con un panno asciutto. Non utilizzare mai solventi come benzene, diluente o alcol.

Cosa fare se l'impugnatura non funziona correttamente?

Verificare che la batteria sia carica e installata correttamente. Assicurarsi che l'impugnatura sia ben fissata alla fotocamera e che i contatti elettrici siano puliti. Consultare il manuale della fotocamera. Se il problema persiste, contattare l'assistenza Panasonic.

Qual è la durata della garanzia per l'impugnatura?

L'impugnatura è coperta da una garanzia di un anno su parti e manodopera. Gli accessori (come la batteria inclusa) beneficiano di una garanzia di 90 giorni. Conservare la prova d'acquisto.

L'impugnatura dispone di propri comandi?

Sì, integra uno scatto, una ghiera anteriore, una ghiera posteriore, un tasto AF/AE LOCK, un tasto Fn (Fn11) e un tasto di compensazione dell'esposizione. Questi comandi funzionano allo stesso modo di quelli della fotocamera. Ricordarsi di impostare l'interruttore dell'impugnatura su [ON] per utilizzarli.

MANUALE UTENTE DMW-BGG1PP PANASONIC

CC (Corriere continua)

Para Estados Unidos

Istruzioni d'uso BATTERY GRIP

Grazie per aver acquistato un prodotto Panasonic.

Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto, e conservare questo manuale per uso futuro.

Indice

Informazioni per la sua sicurezza 57

Precauzioni 59

Accessori in dotazione 59

Nome dei componenti 60

Installazione sulla fotocamera digitale e rimozione dalla stessa 61

Inserimento/Rimozione della batteria 62

Utilizzo del battery grip 65

Precauzioni per l'uso 65

Specifiche 67

Informazioni per la sua sicurezza

La presa deve essere posizionata vicino all'apparecchio ed essere facilemente raggiungibile.

ATTENZIONE!

Per ridurre il rischio di incendi, folgorazioni o danni al prodotto, non installare o posizionare questa unità in librerie, armadietti o altri spazi confinati. Accertarsi che l'unità sia ben ventilata.

PRECAUZIONE

• Se la batteria viene sostituita in modo non corretto esiste il pericolo di esplosione. Sostituire solo con il tipo raccomandato dal produttore.
• Quando si smaltiscono le batterie, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

Non scaldare e non esporre alla fiamma. - Non lasciare la batteria/le batterie per molto tempo in un'automobile, esposte alla luce solare diretta e con le portiere e i finestrini chiusi.

Attenzione

Rischio di incendi, esplosioni e ustioni. Non smontare le batterie, non riscaldarle oltre i 160°C e non incenerirle.

-Se vedete questo simbolo-

Smaltimento di vecchie apparecchiature e batterie usate. Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento.

Questi simboli sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Note per il simbolo batterie (simbolo rimosso):

Questo simbolo può essere usato in combinazione con un simbolo chimico. In quel caso è conforme ai requisiti indicati alla Direttiva per il prodotto chimico in questione.

• Questa unità è progettata per essere utilizzata esclusivamente con la fotocamera digitale Panasonic DMC-G80/DMC-G81. (Informazioni aggiornate a settembre 2016) Per le informazioni più recenti sui dispositivi compatibili, consultare le istruzioni per l'uso, il catalogo o il sito Web della fotocamera digitale.
• La facilità di utilizzo e l'impugnatura migliorano quando l'unità è in posizione verticale durante la registrazione. Il pacco batterie annesso (in dotazione), insieme alla batteria nella fotocamera digitale, garantisce una maggiore autonomia di registrazione.

Utilizzo dell'unità

• Il fatto che questa unità sia a prova di polvere e schizzi non è garanzia di una totale protezione dalle infiltrazioni di polvere e acqua. Prestare attenzione a quanto segue durante l'utilizzo. Se l'unità non funziona in modo appropriato, contattare il rivenditore dove è stato effettuato l'acquisto o Panasonic.
• Assicurarsi che sabbia, polvere o acqua non si attacchino né entrino nella parte terminale, nella fotocamera digitale o in questa unità quando si attacca o rimuove questa unità.
• Questa unità non è impermeabile e pertanto non può essere utilizzata sott'acqua. L'obiettivo è costruito in modo da prevenire l'ingresso di schizzi. Se sull'obiettivo finiscono degli schizzi, ecc., dopo l'utilizzo rimuoverli con un panno morbido e asciutto.
• Non esporre l'unità a forti vibrazioni o urti. In caso contrario è possibile che si verifichino guasti e malfunzionamenti.
• Fare inoltre riferimento al manuale della fotocamera digitale.

Accessori in dotazione

I codici dei prodotti sono aggiornati a settembre 2016. È possibile che subiscano delle modifiche.

Gruppo batterie

(Indicato come gruppo batterie o batteria nel testo)

• Caricare la batteria prima dell'uso.

Caricare la batteria con il caricabatteria in dotazione alla fotocamera digitale.

Coperchio del terminale

• Il coperchio del terminale è installato sul battery grip al momento dell'acquisto.

DMW-BLC12E (DMW-BGG1E)

DVKV1001Z

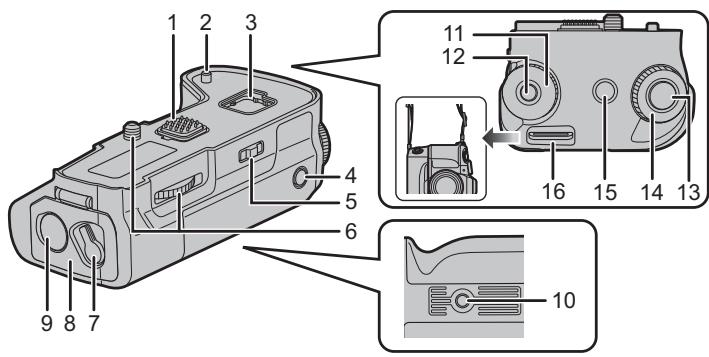

1 Contatti elettrici 2 Perni di fissaggio della fotocamera 3 Alloggiamento coperchio 4 Pulsante [AF/AE LOCK] 5 Interruttore di accensione/spegnimento 6 Vite di fissaggio 7 Leva di sgancio 8 Sportello della batteria 9 Coperchio del coupler CC

10 Attacco treppiede 11 Selettore posteriore 12 Pulsante funzione (Fn11)* 13 Pulsante di scatto otturatore 14 Selettore anteriore 15 Pulsante [ ] (Compensazione dell'esposizione)/Pulsante [Fn] (Fn1)* 16 Supporto per l'attacco della tracolla

• Si consiglia di utilizzare il battery grip e la fotocamera digitale insieme alla tracolla in dotazione per evitarne la caduta. (Leggere le istruzioni per l'uso della fotocamera digitale per i dettagli sull'installazione della tracolla.)
• Funzione come [Fn1] o [Fn11] nella fotocamera digitale.

Installazione sulla fotocamera digitale e rimozione dalla stessa

• Controllare che la fotocamera digitale sia spenta. (Se si installa l'unità sulla fotocamera o la si rimuove mentre la fotocamera è accesa, è possibile che si verifichino problemi, per cui si sconsiglia di farlo.)

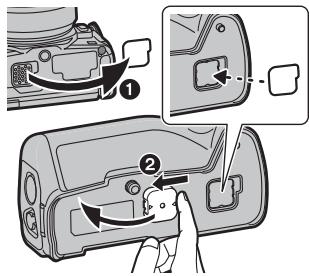

1 Rimuovere il coperchio del connettore del battery grip sulla fotocamera digitale. Rimuovere il coperchio del terminale dai contatti elettrici del battery grip. - Il coperchio del connettore del battery grip può essere riposto nell'alloggiamento del coperchio nel battery grip. - Riportarli nella loro posizione originale dopo l'utilizzo per proteggere i terminali. - Fare attenzione a non perdere il copriterminale.

2 Inserire allineando la vite di fissaggio, i contatti elettrici e i perni di fissaggio della fotocamera.

3 Ruotare la vite di fissaggio nella direzione indicata dalla freccia per assicurare il fissaggio.

• Controllare che la vite di fissaggio non sia allentata durante l'utilizzo.

Nota

• Tenere il coperchio del terminale lontano dalla portata dei bambini per evitare rischi di ingerimento.

Rimuovere il battery grip dalla fotocamera digitale

• Controllare che la fotocamera digitale sia spenta e ruotare la vite di fissaggio nella direzione opposta a quella per il fissaggio.

Inserimento/Rimozione della batteria

Utilizzare sempre batterie Panasonic originali (DMW-BLC12E). - Se si utilizzano batterie diverse, non è possibile garantire la qualità del prodotto.

• Utilizzare la batteria dopo averla caricata con un caricabatterie specifico.
• È possibile utilizzare il battery grip sia quando la batteria è inserita nella fotocamera digitale sia quando è nel battery grip.
• Verificare che la fotocamera digitale sia spenta.

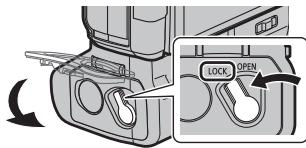

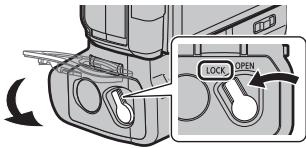

1 Ruotare la leva di sgancio del battery grip verso [OPEN] e aprire lo sportello della batteria.

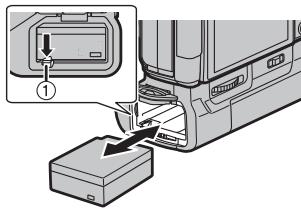

2 Prestando attenzione all'orientamento, inserire saldamente fino in fondo finché non si sente uno scatto e controllare che la leva ① sia agganciata alla batteria.

• Quando si rimuove la batteria, tirare la leva ① verso la freccia ed estrarre la batteria.

3 Chiudere lo sportello della batteria e ruotare la leva di sgancio verso [LOCK].

Nota

• Rimuovere la batteria dopo l'utilizzo. (Se viene lasciata inutilizzata per un lungo periodo di tempo, la batteria si esaurirà.)
• La batteria è calda dopo l'uso, durante la ricarica e al termine della ricarica. Anche il battery grip si scalda durante l'uso, ma non si tratta di un malfunzionamento.
• Controllare che non vi siano corpi estranei sullo sportello della batteria.

È possibile utilizzare la fotocamera digitale per un lungo periodo di tempo quando sono inserite delle batterie sia nella fotocamera digitale che nel battery grip. (Quando una batteria si esaurisce, passerà all'altra batteria.)

• La batteria che si utilizza per prima va inserita nella fotocamera digitale. Per maggiori dettagli, leggere le istruzioni per l'uso della fotocamera digitale.

Nota

• Non rimuovere la batteria quando si sta utilizzando la batteria nel battery grip. (La fotocamera digitale si spegnerebbe.)

Utilizzo di un alimentatore CA (opzionale) e di un accoppiatore CC (opzionale) invece della batteria.

• Quando si utilizza un alimentatore CA, assicurarsi che l'accoppiatore CC (DMW-DCC8: opzionale) e l'alimentatore CA (DMW-AC10E: opzionale) siano entrambi Panasonic.
• Utilizzare sempre un alimentatore CA Panasonic originale (DMW-AC10E: opzionale).
• Utilizzare sempre un accoppiatore CC Panasonic originale (DMW-DCC8: opzionale). È possibile utilizzare la fotocamera digitale senza preoccuparsi dell'esaurimento della batteria collegando l'alimentatore CA a una presa. Per utilizzare l'alimentatore CA è necessario un accoppiatore CC.

Nota

• Quando si monta l'accoppiatore CC, la copertura dell'accoppiatore CC si apre e quindi la struttura smette di essere a prova di polvere e di schizzi. Assicurarsi che sabbia, polvere o acqua non si attacchino né entrino nella struttura. Dopo l'utilizzo, controllare che non vi siano corpi estranei attaccati alla copertura dell'accoppiatore e chiuderla saldamente.
• Leggere le istruzioni per l'uso dell'alimentatore CA e dell'accoppiatore CC.

Utilizzo del battery grip

Le funzioni dei selettori e dei pulsanti sul battery grip sono le stesse della fotocamera digitale.

Per ulteriori informazioni consultare le istruzioni per l'uso della fotocamera digitale.

1 Posizionare l'interruttore di alimentazione della fotocamera digitale su [ON].

2 Posizionare l'interruttore di accensione/spegnimento del battery grip su [ON].

• Abilita le funzioni dei selettori e dei pulsanti.
• Non è in grado di accendere/spegnere l'alimentazione della fotocamera digitale.

Nota

• Quando si afferra l'impugnatura per tenere la fotocamera digitale, il pulsante sul battery grip potrebbe essere premuto per sbaglio. In tal caso, posizionare l'interruttore di accensione/spegnimento del battery grip su [OFF].

Precauzioni per l'uso

Informazioni sull'unità

Tenere l'unità al riparo da spruzzi di insetticidi e di altre sostanze volatili.

• Qualora l'unità fosse esposta a tali spruzzi o sostanze, la superficie esterna potrebbe deteriorarsi o la vernice potrebbe scrostarsi.
• Non lasciare l'unità a contatto prolungato con oggetti in gomma o PVC.
• Non lasciare mai l'unità nelle seguenti condizioni, per evitare danni o malfunzionamenti:
• Esposta alla luce solare diretta o su una spiaggia in estate
• In luoghi caratterizzati da elevati livelli o forti sbalzi di temperatura e umidità
• In prossimità di fuochi
• Vicino a caloriferi, condizionatori d'aria o umidificatori
• Esposta a vibrazioni
• All'interno di un'auto
• Non lasciar cadere l'unità, non farla urtare contro altri oggetti e non esporla ad alcun tipo di impatto violento.
• Controllare il funzionamento prima dell'utilizzo.
• Questa unità possiede un dato elettrico che è collegato alla fotocamera digitale elettricamente. Quando questa unità non è installata sulla fotocamera digitale, attaccare il coperchio del terminale in dotazione ed evitare che un qualsiasi oggetto metallico (come le graffette) entri in contatto con il dato.

Pulizia

Per pulire l'unità, strofinarla con un panno asciutto e morbido.

• Quando l'unità è estremamente sporca, è possibile pulirla rimuovendo la sporcizia con un panno umido strizzato, e poi passando un panno asciutto.
• Non utilizzare solventi come benzina, diluenti, alcol, detergenti da cucina, ecc. per pulire l'unità, per evitare di deteriorare la superficie o di rimuovere la finitura esterna.
• Quando si utilizza un panno chimico, seguire attentamente le relative istruzioni.

Pacco batterie

• Quando si acquista il battery grip, la batteria non è carica. Caricare la batteria prima dell'uso.
• La batteria è una batteria ricaricabile a ioni di litio. Se la temperatura è troppo alta o troppo bassa, il tempo di funzionamento della batteria si ridurrà.
• La batteria si scalda dopo l'uso e durante e dopo la ricarica. Anche il battery grip si scalda durante l'uso. Non si tratta di un malfunzionamento.
• Non lasciare oggetti metallici (come graffette) vicino alle batterie.
• Conservare la batteria in un luogo fresco e asciutto, a temperatura costante: [Temperatura consigliata: da 15°C a 25°C , Umidità consigliata: da 40% RH a 60% RH ]
• Non riporre la batteria per periodi prolungati quando è completamente carica. Quando si conserva la batteria per un lungo periodo di tempo, si consiglia di caricarla una volta all'anno. Rimuovere la batteria dal battery grip e riporla nuovamente dopo averla scaricata completamente.

È possibile che le specifiche subiscano delle modifiche senza preavviso.

Informazioni per la sicurezza dell'utente

Alimentazione: CC 8,4 V (==8,4 V)

Dimensioni	Circa 127,4 mm (L)×40,4 mm (A)×65,1 mm (P) (escuse le parti sporgenti)
Massa	Circa 291 g (con la batteria) Circa 242 g
Resistente alla polvere eagli schizzi	Sì
Temperatura operativa	0 °C a 40 °C
Umidità operative	10%RH a 80%RH

Gruppo batterie (agli ioni di litio) (Panasonic DMW-BLC12E): Informazioni per la sicurezza dell'utente

Tensione/capacità: 7,2 V/1200 mAh

I simboli sul prodotto (compresi gli accessori) rappresentano quanto segue:

CC (corrente continua)
