Tipo de producto	Batería grip para cámara digital
Marca	Panasonic
Modelo	DMW-BGG1PP
Dimensiones	127,4 mm (L) × 40,4 mm (A) × 65,1 mm (P)
Peso (con batería)	Aproximadamente 291 g
Peso (sin batería)	Aproximadamente 242 g
Alimentación	8,4 V CC
Tipo de batería	Ion de litio recargable (Panasonic DMW-BLC12PP/DMW-BLC12E)
Tensión/capacidad de la batería	7,2 V / 1200 mAh
Funciones principales	Disparador, diales delantero y trasero, botón AF/AE LOCK, botón Fn, botón de compensación de exposición
Compatibilidad	Cámaras digitales Panasonic DMC-G80/DMC-G81/DMC-G85
Resistencia al polvo y salpicaduras	Sí
Accesorios incluidos	Batería DMW-BLC12PP, tapa del conector
Autonomía prolongada	Uso simultáneo de dos baterías (una en la cámara, una en el grip)
Mantenimiento y limpieza	Limpiar con un paño suave y seco; no usar disolventes
Seguridad	No desmontar, calentar ni arrojar al fuego; usar solo baterías Panasonic recomendadas
Garantía	1 año piezas y mano de obra (producto principal); 90 días para accesorios
Temperatura de funcionamiento	0 °C a 40 °C
Humedad relativa de funcionamiento	10 % a 80 %

Preguntas frecuentes - DMW-BGG1PP PANASONIC

¿Cómo fijar el grip DMW-BGG1PP en la cámara?

Asegúrese de que la cámara esté apagada. Retire la tapa del conector dedicado en la cámara, luego alinee el tornillo de retención, los contactos eléctricos y los pasadores de fijación. Gire el tornillo en el sentido de la flecha para apretar bien. Verifique que el grip esté firmemente fijado antes de usar.

¿Qué tipo de batería usar con el grip?

Use únicamente baterías Panasonic DMW-BLC12PP (para Canadá/EE.UU.) o DMW-BLC12E (otros países). Las otras baterías pueden comprometer la calidad y seguridad del producto.

¿Puedo usar dos baterías al mismo tiempo?

Sí, puede insertar una batería en la cámara y otra en el grip. La cámara cambia automáticamente a la batería de reserva cuando la primera se agota, prolongando así la autonomía. Puede configurar el orden de uso en el menú de la cámara.

¿Cómo retirar la batería del grip?

Gire la palanca de liberación hacia [OPEN], abra la tapa del compartimento, luego tire de la palanca en el sentido de la flecha para liberar la batería. Sáquela y cierre la tapa girando la palanca hacia [LOCK].

¿El grip es resistente al agua?

El grip ofrece resistencia al polvo y salpicaduras, pero no es impermeable. Evite exponerlo a salpicaduras de agua importantes o inmersión. Vuelva a cerrar siempre las tapas después de usar.

¿Puedo usar un adaptador de corriente con el grip?

Sí, puede usar el adaptador de corriente Panasonic DMW-AC10E (o DMW-AC10PP) con el acoplador CC DMW-DCC8 (vendido por separado). Siga las instrucciones del manual respecto a la instalación del acoplador.

¿Cómo limpiar el grip?

Límpielo con un paño suave y seco. Si la suciedad persiste, use un paño ligeramente húmedo, luego seque con un paño seco. Nunca use disolventes como benceno, diluyente o alcohol.

¿Qué hacer si el grip no funciona correctamente?

Verifique que la batería esté cargada e instalada correctamente. Asegúrese de que el grip esté bien fijado a la cámara y que los contactos eléctricos estén limpios. Consulte el manual de la cámara. Si el problema persiste, contacte al soporte de Panasonic.

¿Cuál es la duración de la garantía para el grip?

El grip está cubierto por una garantía de un año piezas y mano de obra. Los accesorios (como la batería incluida) tienen una garantía de 90 días. Conserve su comprobante de compra.

¿El grip tiene sus propios controles?

Sí, incluye un disparador, un dial delantero, un dial trasero, un botón AF/AE LOCK, un botón Fn (Fn11) y un botón de compensación de exposición. Estos controles funcionan de la misma manera que los de la cámara. Recuerde poner el interruptor del grip en [ON] para usarlos.

MANUAL DE USUARIO DMW-BGG1PP PANASONIC

Instrucciones de funcionamiento: empuñadura con batería

Gracias por comprar un producto Panasonic.

Lea cuidadosamente estas instrucciones antes de usar este producto, y guarde este manual para usarlo en el futuro.

Contenidos

Información para su seguridad 33

Precauciones 36

Accesorios suministrados 36

Nombres de componentes 37

Montaje y extracción de la webcam digital 38

Colocación/Extracción de la batería 39

Uso de la empuñadura con batería 42

Precauciones para el uso 42

Especificaciones 44

Información para su seguridad

La toma del tomacorriente debe estar instalada cerca del equipo y se debe poder acceder a ella fácilmente.

¡ADVERTENCIA!

Para reducir el riesgo de incendios, de descargas eléctricas o de daños en el producto,

• No instale ni ubique esta unidad en una biblioteca, gabinete integrado ni en otro espacio confinado. Asegúrese de que esta unidad está bien ventilada.

Acerca del paquete de la batería

CUIDADO

Batería (Batería de iones de litio)

• Utilice la unidad especial para cargar la batería.
• No utilice la batería con un equipo que no sea la unidad específica.
• No permita que entre suciedad, arena, líquidos u otras materias extrañas en los terminales.
• No toque los terminales (+ y -) con objetos metálicos.
• No la desarme, remodele, caliente ni tire al fuego.

Si el electrólito entra en contacto con sus manos o sus ropas, lave a fondo la zona afectada con abundante agua.

Si el electrólito entra en contacto con sus ojos, no se los frote. Aclare sus ojos con abundante agua y consulte a un médico.

AVISO

• Existe un riesgo de explosión si la batería se reemplaza incorrectamente. Reemplace solamente con el tipo recomendado por el fabricante.
• Al desechar las baterías, comuníquese con sus autoridades locales o con el distribuidor y pregunte sobre el método correcto de eliminación.
• No caliente ni exponga en llamas.
• No deje la batería(s) en un automóvil expuesto a la luz solar directa durante un periodo largo de tiempo con las puertas y las ventanas cerradas.

Advertencia

Riesgo de incendio, explosión o quemaduras. No desmonte, caliente a más de 60°C (140°F) ni incinere.

Eliminación de Aparatos Viejos y de Pilas y Baterías Solamente para la Unión Europea y países con sistemas de reciclado.

Estos símbolos en los productos, su embalaje o en los documentos que los acompañen significan que los productos eléctricos y electrónicos y pilas y baterías usadas no deben mezclarse con los residuos domésticos.

Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos y pilas y baterías usadas, llévelos a los puntos de recogida de acuerdo con su legislación nacional. Si los elimina correctamente, ayudará a preservar valiosos recursos y evitará potenciales efectos negativos sobre la salud de las personas y sobre el medio ambiente.

Para más información sobre la recogida y reciclaje, por favor contacte con su ayuntamiento.

Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional.

Nota para el símbolo de pilas y baterías (símbolo debajo):

Este símbolo puede usarse en combinación con el símbolo químico. En este caso, cumple con los requisitos de la Directiva del producto químico indicado.

Para Estados Unidos y Canadá

Una batería de litio reciclable alimenta el producto que ha comprado. Llame al número 1-800-8-BATTERY para obtener más información sobre cómo reciclar esta batería.

Esta unidad es exclusiva para la cámara digital DMC-G80/DMC-G81/DMC-G85. (A partir de septiembre de 2016) Para obtener la última información sobre los dispositivos compatibles, vea las instrucciones de funcionamiento, el catálogo o el sitio web de la cámara digital. El funcionamiento y el agarre fácil, cuando se sostiene verticalmente durante la grabación, mejoran. El paquete de baterías adjunto (suministrado), además de la batería en la cámara digital, permitirán un tiempo de grabación más largo.

Manipulación de la unidad

• La resistencia al agua y al polvo de esta unidad no es una garantía de protección total contra la entrada de polvo y agua. Tenga en cuenta lo siguiente al usarla. Si la unidad no funciona correctamente, comuníquese con el distribuidor donde compró la unidad o con Panasonic.
• Tenga cuidado y no permita que la arena, polvo o agua se adhieran o entren en el terminal, la cámara digital o en esta unidad al colocar o sacar esta unidad. Esta unidad no es impermeable y no se puede usar bajo el agua. Para la resistencia a salpicaduras, la lente está construida para resistir la entrada de agua. Si las salpicaduras de agua, etc. se adhieren a la lente, límpiela después de usarla con un paño suave y seco.
• No someta la unidad a vibraciones fuertes o impactos. Estas acciones pueden causar fallas o averías.
• Nombre lea el manual de su cámara digital.

Accesorios suministrados

Números de productos correctos a partir de septiembre de 2016. Pueden estar sujetos a cambio.

Paquete de la batería (indicado como paquete de la batería o batería en el texto)

• Cargue la batería antes de usarla. Cargue la batería con el cargador de baterías suministrado con la cámara digital.

Tapa del terminal

• La tapa del terminal se coloca en la empuñadura con batería al momento de la compra.

DMW-BLC12PP (DMW-BGG1PP) DMW-BLC12E (DMW-BGG1E)

DVKV1001Z

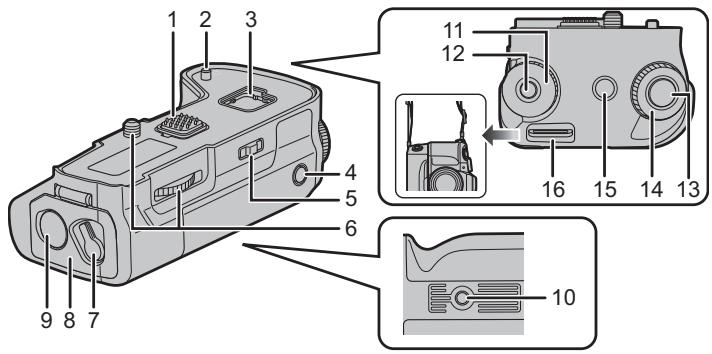

1 Contactos eléctricos 2 Clavijas de sujeción de la cámara 3 Compartimento de la cubierta 4 Botón [AF/AE LOCK] 5 Interruptor ON/OFF de configuración 6 Tornillo de sujeción 7 Palanca del disparador 8 Puerta de la batería 9 Tapa del acoplador CC

10 Montaje del trípode 11 Disco trasero 12 Botón de referencia (Fn11) 13 Botón del obturador 14 Disco frontal 15 Botón [2] (Compensación de la exposición)/botón [Fn] (Fn1) 16 Sujetador del accesorio de la correa

• Recomendamos usar la empuñadura con batería y la cámara digital con la correa al hombro suministrada colocada para evitar que se caigan. (Lea las instrucciones de funcionamiento de la cámara digital para obtener más información sobre cómo colocar la correa.)
• Funciona del mismo modo que [Fn1] o [Fn11] en la cámara digital.

Montaje y extracción de la cámara digital

• Revisar que la cámara digital esté apagada. (Colocar la unidad sobre la cámara o desmontarla de ella, mientras está encendida, puede causar un problema y no se recomienda hacerlo.)

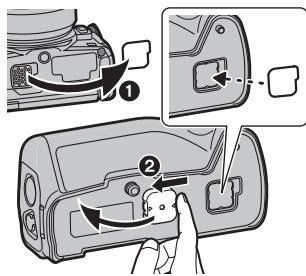

1 Retire la cubierta del conector de la empuñadura con batería de la cámara digital. Retire la tapa del terminal en los contactos eléctricos de la empuñadura con batería.

• La cubierta del conector de la empuñadura con batería se puede guardar en el compartimento de la empuñadura.
• Vuelva a colocar en la posición original después del uso para proteger los terminales.
• Tenga cuidado de no perder la tapa del terminal.

2 Inserte alineando el tornillo de sujeción, los contactos eléctricos y las clavijas de sujeción de la cámara.

3 Gire el tornillo de sujeción en la dirección de la flecha para colocarla de forma segura.

• Confirme que el tornillo de sujeción no está flojo durante el uso.

Nota

• Mantenga la tapa del terminal fuera del alcance de los niños para evitar que se la traguen.

Retire la empuñadura con batería de la cámara digital.

• Confirme que la cámara digital no está encendida y gire el tornillo de sujeción en la dirección opuesta al accesorio.

Para Estados Unidos y Canadá

• Utilice siempre baterías genuinas de Panasonic (DMW-BLC12PP).
• Si utiliza otras baterías, no podemos garantizar la calidad de este producto.

Para otros países

• Utilice siempre baterías genuinas de Panasonic (DMW-BLC12E).
• Si utiliza otras baterías, no podemos garantizar la calidad de este producto.
• Use la batería después de la energía con un cargador dedicado.
• La empuñadura con batería se puede usar cuando la batería se coloca en la cámara digital o en la empuñadura con batería.
• Compruebe que la cámara digital esté apagada.

1. Gire la palanca de liberación de la empuñadura con batería hacia [OPEN] y abra la tapa de la batería.

2. Preste atención a la orientación, colóquela de forma segura y completa hasta que escuche el bloqueo y confirme que la palanca ① esté enganchada a la batería.

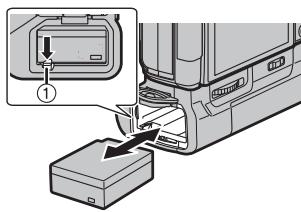

• Al sacar la batería, tire de la palanca ① hacia la flecha y saque la batería.

3. Cierre la puerta de la batería y deslice la palanca de liberación hacia [LOCK].

Nota

• Retire la batería cuando no la use. (La batería se agotará si se deja sin usar durante un período de tiempo prolongado.)
• La batería se descargará dependiendo del uso, mientras se carga y según las condiciones de la carga. La empuñadura con batería también se descargará durante el uso, pero esto no es una falla.
• Confirme que no haya materia extraña en la puerta de la batería.

Uso de 2 baterías

La cámara digital se puede usar durante un período de tiempo

prolongado cuando las baterías se colocan en la cámara digital y en la empuñadura con batería. (Cambiar a la otra batería cuando una de las baterías se haya agotado.)

• La batería que se va a usar primero se puede fijar en la cámara digital. Lea las instrucciones de funcionamiento de la cámara digital para obtener más información.

Nota

• No saque la batería cuando se está usando la batería en la empuñadura con batería. (Se apagará la cámara digital.)

■ Usar el adaptador de CA (opcional) y el acoplador de CC (opcional) en lugar de la batería

• Cuando usa un adaptador de CA, asegúrese de usar el acoplador de CC de Panasonic (DMW-DCC8: opcional) y el adaptador de CA (DMW-AC10E: opcional).
• Utilice siempre un adaptador de CA original de Panasonic (DMW-AC10E: opcional).
• Utilice siempre un acoplador de CC original de Panasonic (DMW-DCC8: opcional). La cámara digital se puede usar sin preocuparse por que la batería se agote al conectar el adaptador de CA y enchufarlo a un tomacorriente. Para usar el adaptador de CA, se requiere el acoplador de CC.

Nota

• Cuando se coloca el acoplador de CC, se abre la tapa del acoplador de CC, por lo tanto la estructura deja de ser resistente al polvo y al agua. Tenga cuidado y no permita que la arena, polvo y agua, etc. se adhieran a la estructura o entren en ella. Después del uso, revise que no haya una materia extraña pegada a la tapa del acoplador y ciérrela firmemente.
• Además, lea las instrucciones de funcionamiento del adaptador de CA y del acoplador de CC.

Uso de la empuñadura con batería

El funcionamiento de los discos y botones en la empuñadura con batería es el mismo que los de la cámara digital.

Lea las instrucciones de funcionamiento para obtener información más detallada sobre la cámara digital.

1. Ponga el interruptor de la cámara digital en [ON].

2. Ponga el interruptor de ON/OFF de funcionamiento de la empuñadura con batería en [ON].

• Habilita las operaciones de los discos y botones.
• Esto no puede encender/apagar la cámara digital.

Nota

• Cuando la cámara digital se sostiene al agarrar la empuñadura, el botón de la empuñadura con batería se puede presionar accidentalmente. En este caso, coloque el interruptor de ON/OFF de funcionamiento de la empuñadura con batería en [OFF].

Precauciones para el uso

Acerca de la unidad

Mantenga la unidad lejos de rociadores de insecticida y otras sustancias volátiles.

• Si la unidad se expone a estos rociadores o sustancias, se puede deteriorar su carcasa externa o se puede salir la pintura.
• No deje la unidad en contacto con objetos de goma o PVC durante periodos de tiempo prolongados.
• Bajo ninguna circunstancia la unidad se debe almacenar en cualquiera de las siguientes ubicaciones, ya que si lo hace podría causar problemas en el funcionamiento o fallas:
• En la luz solar directa o en una playa en verano
• En ubicaciones con altas temperaturas y altos niveles de humedad o donde los cambios de temperatura y humedad son agudos
• Donde hay fuego
• Cerca de calefactores, aires acondicionados o humidificadores
• Donde hay vibración. Dentro de un vehículo
• No deje caer la unidad, no la golpee con otros objetos ni la someta a un tipo de impacto o golpe fuerte.
• Revise el funcionamiento antes del uso. Esta unidad posee un contacto eléctrico que está conectado eléctricamente a la captadora digital. Coloque la tapa del terminal suministrada cuando esta unidad no se coloca en la captadora digital y no permita que los objetos de metal (como clavijas) entren en contacto.

Limpieza

Al limpiar, use un paño seco y suave.

• Cuando la unidad está demasiado sucia, puede limpiarse al quitar la suciedad con un trapo mojado y escurrido, y luego con un trapo seco.
• No utilice disolventes como gasolina, diluyente, alcohol, detergentes para cocina, etc., para limpiar la unidad ya que de hacerlo podrá deteriorarla y podrá pelarse su revestimiento.
• Al usar un trapo químico, tenga cuidado de seguir las respectivas instrucciones adjuntas.

Acerca del paquete de la batería

• Cuando se envía la empuñadura, no tiene la batería cargada. Cargue la batería antes de usarla.
• La batería es una pila de ion de litio recargable. Si la temperatura es demasiado alta o demasiado baja, la batería se gastará antes.
• La batería se calienta con el uso y durante y después de la carga. La empuñadura también se calienta durante el uso. Esto no es un problema de funcionamiento defectuoso.
• No deje objetos metálicos (como grapas) cerca de las baterías.
• Guarde la batería en un lugar frío y seco y con una temperatura relativamente estable: [Temperatura recomendada: de 15°C a 25°C (59°F a 77°F), Humedad recomendada: de 40% RH a 60% RH]
• No guarde la batería durante periodos prolongados si está completamente cargada. Si almacena la batería durante un tiempo largo, le recomendamos que la recargue una vez al año. Quite la batería de la empuñadura y almacénela una vez que esté completamente descargada.

Especificaciones

Las especificaciones están sujetas a cambio sin previo aviso.

Empuñadura con batería (DMW-BGG1):

Información para su seguridad

Fuente de alimentación: CC 8,4 V (== 8,4 V)

Dimensiones	Aproximamente 127,4 mm (W)×40,4 mm (H) ×65,1 mm (D) [5,02" (W)×1,59"(H)×2,56" (D)] (excluyendo las partes salientes)
Masa	Aproximamente 291 g/0,642 lb (con la batería), Aproximamente 242 g/0,534 lb
Resistencia al polvo y a las salpicaduras	Sí
Temperatura de funciona}=	0 °C a 40 °C (32 °F a 104 °F)
Humedad de funciona=	10%RH a 80%RH

Paquete de la batería (iones de litio) (Panasonic DMW-BLC12PP/DMW-BLC12E): Información para su seguridad

Voltaje/capacidad: 7,2 V/1200 mAh

Los símbolos en este producto (incluidos los accesorios) representan lo siguiente:
