BEDIENUNGSANLEITUNG DMW-BGG1PP PANASONIC

Bedienungsanleitung AKKU-GRIFF

Vielen Dank für ihren Kauf diesen Panasonic-Produkts.

Bitte lessen Sie diese Anleitung vor der Inbetriebnahme thesees Produkte aufmerksam durch, und bewahren Sie thesees Handbuch für spätere Bezugnahme griffbereit auf.

Inhalt

Informationen fur ihre Sicherheit 45

Vorsichtsmaßnahmen 48

Mitgeliefertes Zubehor 48

Bezeichnung der Bauteile 49

Anbringen und Entfernen von der Digital-Kamera 50

Einlagen/Entfernen des Akkus. 51

Gebrauch des Akku-Griffs 54

Vorsichtsmaßnahmen für den Gebrauch 54

Spezifikationen 56

Informationen für ihre Sicherheit

Die Steckdose sollte in der Höhe des Gerätes installiert und leicht zugängig sein.

WARNING!

Um die Gefahr eines Brandes, eines Stromschlages oder einer Beschädigung des Produktes zu reduzieren,

• Installieren oder positionieren Sie diese Gerät nicht in einem Bucherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüfung des Gerätes sicher.

ACHTUNG

• Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie die Batterie nur durch den vom Hersteller empfohlenen Typ.

• Wenden Sie sich zur Entsorgung der Batterien an die lokalen Behörden oder erfragen Sie die richtige Vorgehensweise zur Entsorgung.

• Der Akkuarfeder Hitze noch offenem Feuer ausgesetzt werden.

• Lassen Sie den/die Akku/s nie länger Zeit in einem Auto mit geschlossenen Türen und Fenstern zurück, das direkter Sonneneinstrahlung ausgesetzt ist.

Warning

Brand-, Explosions- und Verbrennungsgefahr. Nicht auseinandernehmen, über 60^ erhitzen oder anzünden.

Entsorgung von Altgeräten und Batterien Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen Hausmull gegeben werden dürfen.itte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunktsten zu. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, halten Sie darauf, wertvolle Ressourcen zu schätzen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden. Für mehr Informationen zu Sammlung und Recycling, wenden Sie sichitte an ihren ortlichen Abfallentsorgungsdienstleister.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung these Abfalls Strafgelder verhängt werden.

Hinweis für das Batteriesymbol (Symbol unten):

Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In diesen Fall erfolgt theses auf Grund der Anforderungen derjenigen Richtlinien, die für die betreffende Chemikalie erlassen wurden.

• Dieses Gerät ist ausschließlich für die Digital-Kamera von Panasonic DMC-G80/DMC-G81 bestimmt. (Stand: September 2016)
  Für die jüngsten Informationen zu kompatiblen Geräten siehe in der Bedienungsanleitung, im Katalog oder auf der Website zur Digital-Kamera.
  Dient zur Erleichterung der Bedienung und zur Verbesserung der Griffigkeit beim senkrechten Halten der Kamera während der Aufnahme. Das beiliegende Batteriepack (mitgeliefert) ermöglich als Zusatz zum Akku in der Digital-Kamera eine langere Aufnahmedauer.

■ Handhabung des Geräts

• Die Staub- und Spritzwasserdichtheit these Gerätes ist eine Garantie für einen vollständigen Schutz vor dem Eindringen von Staub und Wasser. Achten Sie beim Gebrauch auf folgenden. Sollte das Gerät nicht ordnungsgemäß Funktionieren, wenden Sie sichitte an den Handler, bei dem Sie die Kamera erworben haben, oder direkt an Panasonic.

• Achten Sie daraufauf, dass weniger Sand, Staub noch Wasser in den Bereich der Kontakte, die Digital-Kamera oder diese Gerät eindringen bzw. in diesen anhaften, wenn Sie theseisen Gerät anbringen oder abnehmer.

• Dieses Gerät ist nicht wasserdicht und damit deshalb nicht unter Wasser benutzt werden. Zum Spritzwasserschutz ist das Objektiv so konstruiert, dass es dem Eindringen von Wasser standhalt. Wenn sich Wasserspritzer, etc. am Objektiv festsetzen, trocknen Sie das Objektiv nach der Verwendung mit einem weichen, trockenen Tuch ab.

• Setzen Sie das Gerät keinen starken Erschütterungen oder Stößen aus. Dadurch kann es zu Funktionstörungen und Defekten kommt.

• Lesen Sieitte auch im Handbuch zu ihrer Digital-Kamera nach.

Mitgeliefertes Zubehör

Die Produktnummern beziehen sich auf den Stand von September 2016. Änderungen sind vorbehalten.

Akkpack

(im Text als Akkpack oder Akku bezeichnet)

Laden Sie den Akku vor dem ersten Einsatz auf.

Laden Sie den Akku mithilfe des mit der Digital-Kamera mitgelieferten Akku-Ladegeråts auf.

Buchsenkappe

• Beim Kauf ist die Buchsenkappe am Akku-Griff befestigt.

DMW-BLC12E (DMW-BGG1E)

DVKV1001Z

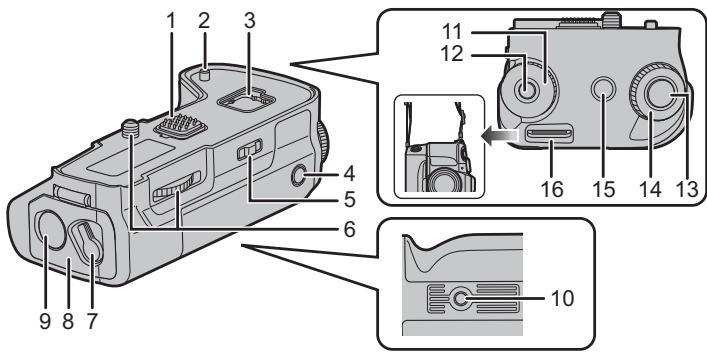

1 Elektrische Kontakte
2 Stifte zum Anbringen an der Kamera
3 Fach zur Verwaltung der Abdeckung
4 [AF/AE LOCK]-Taste
5 ON/OFF-Betriebsschalter
6 Befestigungsschraube
7 Freigabehebel
8 Akku-Abdeckung
9 DC-Verbindungsstück-Abdeckung

10 Stativbefestigung
11 Hinteres Einstellrad
12 Funktionstaste (Fn11)
13 Ausloser
14 Vorderer Schalter
15 [2] (Belichtungsausgleich)-Taste/[Fn]-Taste (Fn1)^
16 Halter für Riemenbefestigung
- Wir raten, den Akku-Griff und die Digital-Kamera bei angebrachten mitgelieferten Schultergurt zu benutzen, damit diese nicht herunterfallen können. (Lesen Sie in der Bedienungsanleitung zur Digital-Kamera für Details zum Anbringen des Gurtes nach.)

• Funktioniert wie [Fn1] oder [Fn11] bei der Digital-Kamera.

Anbringen und Entfernen von der Digital-Kamera

• Prufen Sie, ob die Digital-Kamera ausgeschaltet ist. (Beim Anbringen oder Entfernen des Gerätes können Störungen auftreten, wenn die Kamera eingeschaltet ist, weshalb davon abgeraten wird.)

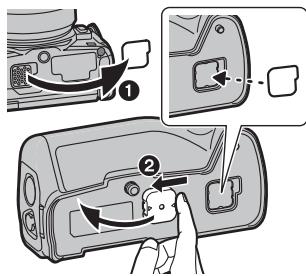

1 Entfernen Sie die Abdeckung für den Akkugriff-Steckverbinder an der Digital-Kamera.

Entfernen Sie die Buchsenkappe an den elektrischen Kontakten des Akku-Griffs.

Die Abdeckung fur den Akkugriff-Steckverbinder kann im entsprechende Fach im Akkugriff verwahrt werden.
- Bringen Sie sie nach dem Gebrauch wieder an, um die Buchsen zu schützen.
Bewahren Sie die Anschlussabdeckung sorgfältig auf.

2 Fügen Sie sie ein, indem Sie die Befestigungsschraube, die elektrischen Kontakte und die Stifte zum Anbringen an der Kamera in Übereinstimmung bringen.

3 Drehen Sie die Befestigungsschraube in Pfeilrichtung, um sie fest anzubringen.

• Prufen Sie, dass die Befestigungsschraube während des Gebrauchs nicht lose ist.

Hinweis

• Bewahren Sie die Buchsenkappe außerhalb der Reichweite von Kindern auf, damit diese die Kappe nicht verschlucken können.

Entfernen Sie den Akku-Griff von der Digital-Kamera

• Prufen Sie, dass die Digital-Kamera nicht eingeschaltet ist und drehen Sie die Befestigungsschraube in der zur Montage entgegengesetzten Richtung.

• Verwenden Sie nur Original-Akkus von Panasonic (DMW-BLC12E).

• Falls andere Akkus verwendet werden, übernehmen wir keine Gewähr für die Qualität theses Produkts.

• Verwenden Sie den Akku nach dem Aufladen mit einem geeigneten Ladegerät.

• Der Akku-Griff kann benutz werden, wenn der Akku entweder in die Digital-Kamera bzw. in den Akku-Griff eingesetzt wurde.
• Prufen Sie, ob die Digital-Kamera ausgeschaltet ist.

1 Drehen Sie den Freigabehebel des AkkuGriffs auf [OPEN] und öffnen Sie die Akku-Abdeckung.

2 Schieben Sie hin unter Beachtung der Ausrichtung vollständig hinein, bis ein Einrasten zu horen ist, und prufen Sie dann, ob der Hebel ① den Akku festhalt.

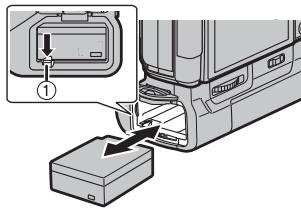

• Ziehen Sie den Hebel ① zum Entfernen des Akkus in Pfeilrichtung und entnahmen Sie den Akku.

3 Schlieben Sie die AkkuAbdeckung und drehen Sieden Freigabehebel auf [LOCK].

Hinweis

• Entfernen Sie nach dem Gebrauch den Akku. (Der Akku nutzt sich ab, wenn er über einen langen Zeitraum unbenutz bleibt.)
• Der Akku ist nach dem Gebrauch, während des Aufladens und direkt nach dem Aufladen warm. Auch der Akku-Griff wird während des Gebrauchs warm, wobei es sich jedoch nicht um eine Funktionstörung handelt.
• Prüfen Sie, dass sich keine Fremdkörper auf der Akku-Abdeckung befinden.

■ Verwendung von 2 Akkus

Die Digital-Kamera kann über einen langen Zeitraum benutzt werden, wenn die Akkus sowohl in die Digital-Kamera als auch in den Akku-Griff eingesetzt werden. (Ist einer der Akkus verbraucht, schaltet das Gerät zum anderen Akku.)

• Welcher Akku vorrangig benutzt werden soll, kann in der Digital-Kamera eingerichtet werden. Lesen Sie für Einzelheiten in der Bedienungsanleitung zu ihrer Digital-Kamera nach.

Hinweis

• Entfernen Sie den Akku nicht, wenn der Akku im Akku-Griff benutzt wird. (Dann wird die Digital-Kamera ausgeschelt.)

■ Verwenden Sie an Stelle des Akkus einen Netzadapter (Sonderzubehör) und einen DC-Koppler (Sonderzubehör).

• Verwenden Sie stets einen Original DC-Koppler von Panasonic (DMW-DCC8: Sonderzubehr).

• Vergewisern Sie sich bei Verwendung eines Netzadapters, dass der Panasonic DC-Koppler (DMW-DCC8: Sonderzubehör) und der Netzadapter (DMW-AC10E: Sonderzubehör) verwendet werden.

• Verwenden Sie nur den originalen Netzadapter von Panasonic (DMW-AC10E: Sonderzubehör).

Die Digital-Kamera kann benutzt werden, ohne dass man sich um das Verbrauchen des Akkus sorgen muss, wenn der Netzadapter zwischen der Kamera und einer Steckdose angeschlossen wird. Zum Gebrauch des Netzadapters ist ein DC-Koppler erforderlich.

Hinweis

• Beim Anbringen des DC-Kopplers wird die Abdeckung des DC-Kopplers geöffnet, womit das Gerät nicht mehr staub- und spritzwasserdicht ist. Achten Sie daraufauf, dass kein Sand, Staub und Wasser am Gehäuse anhalten oder darin eindringen. Prüfen Sie nach dem Gebrauch immer, dass keine Fremdkörper an der Abdeckung des Kopplers anhaften und verschreiben Sie diese gut.
• Lesen Sie auch die Bedienungsableitung des Netzadapters und des DC-Verbindungsstücks.

Die Funktionseise der Schalter und Tasten am Akku-Griff ist die gleiche, wie bei der Digital-Kamera.

Lesen Sie für Einzelheiten in der Bedienungsanleitung zu ihrer Digital-Kamera nach.

1 Drehen Sie den Ein-/Ausschalter der Digital-Kamera auf [ON].

2 Drehen Sie den ON/OFF-Betriebsschalter am Akku-Griff auf [ON].

• Dadurch werden die Schalter und Tasten aktiviert.
• Ein Ein-/Ausschalten der Digital-Kamera ist damit aber nicht möglich.

Hinweis

• Beim Festhalten der Digital-Kamera am Griff kann es unter Umstanden zu einer unabsichtlichen Betätigung der Taste am Akku-Griff kommt. Drehen Sie den ON/OFF-Betriebsschalter am Akku-Griff in thisem Fall auf [OFF].

Vorsichtsmaßnahmen für den Gebrauch

Zum Gerät

Halten Sie das Gerät von Insektensprays und anderen flüchtigen Substanzen fern.

• Wird das Gerät solchen Sprays oder Substanzen ausgesetzt, kann seine äußere Hülle beschädigt werden und/oder seine Farbe abblättern.

• Bringen Sie das Gerät nicht über längerere Zeiträume mit Gegenständen aus Gummi oder PVC in Kontakt.

• Keinesfalls sollte das Gerät unter den folgenden Bedingungen aufbewährt werden, da dies zu Defekten oder Funktionstörungen führen kann:

• In direktem Sonnenlicht oder im Sommer am Strand

• An Orten mit hohen Temperatures und hoher Feuchtigkeit, bzw. wo es zu starken Schwankungen bei Temperatur und Feuchtigkeit kommt
• Bei einem Brand
  In der Nähe von Heizkörpern, Klimaanlagen oder Luftbefeuchtern

• Wo Erschütterungen vorhanden sind
  In einem Fahrzeug

• Lassen Sie das Gerät nicht fallen, schlagen Sie es nicht auf andere Gegenstände oder setzen Sie es keinen anderen starken Erschüttungen oder Stößen aus.

• Prüfen Sie die Funktionstüchtigkeit vor dem Gebrauch.
• Dieses Gerät weist einen elektrischen Kontakt auf, der elektrisch mit der Digital-Kamera verbunden ist. Bringen Sie die mitgelieferte Buchsenkappe an, wenn these Gerät nicht an der Digital-Kamera befestigt ist, und verhindern Sie einen Kontakt zu beliebigen Gegenständen aus Metall (wie Būroklammern).

■ Reinigung

Wischen Sie das Gerät zum Reinigen mit einem weichen, trockenen Tuch ab.

• Wenn das Gerät stark verschmutzt ist, kann es durch Abwischen des Schmutzes zuerst mit einem feuchten Tuch und dann mit einem trockenen gesäubert werden.
• Verwenden Sie zur Reinigung des Gerätes keine Lösungsmittel wie Waschbenzin, Verdünner, Alkohol, Kührenreiniger usw., da diese Mittel das äußere Gehäuse beschädigten oder zum Abblättern der Beschichtung führen können.
• Wenn Sie ein mit Chemikalien getränktes Tuch verwenden, beachten Sie unbedingt die zugehörigen Anweisungen.

■ Hinweise zum Akku

• Der Akku ist bei Auslieferung des Akkugriffs nicht aufgeladen. Laden Sie den Akku vor dem ersten Einsatz auf.
• Die Kamera arbeitet mit einem aufladbaren Lithium-Ionen-Akku. Bei zu hoher oder zu niedriger Temperatur verringert sich die Betriebszeit des Akkus.
• Der Akku erwart sich während des Betriebs sowie während des Ladevorgangs und danach. Auch der Akkugriff erwart sich während des Betriebs. Dies stellt keine Fehlfunktion dar.
• Achten Sie darauf, dass keine metallischen Gegenstände (z. B. Buroklammern) in die Nähe des Akkus gelangen.
  Bewahren Sie den Akku an einem kühlen trockenen Ort mit möglichst konstanter Temperatur auf [empfohlene Temperatur: 15^ bis 25^ , empfohlene Luftfeuchtigkeit: 40% RH bis 60% RH ].
• Bewahren Sie den Akku nicht längerere Zeit auf, wenn er vollständig aufgeladen ist. Es wird empfohlen, längerere Zeit nicht verwendete Akkuse einmal jährlich aufzuladen. Nehmen Sie den Akku aus dem Akkugriff und lagern Sieihn nach dem vollständigen Aufladen ordnungsgemäß.

Spezifikationen

Die Spezifikationen können ohne Ankündigung geändert werden.

Akku-Griff (DMW-BGG1):

Sicherheitshinweise

Stromquelle: DC 8,4 V (==8,4 V)

Abmessungen	Ca. 127,4 mm (B)×40,4 mm (H)×65,1 mm (T) (ohne die überstehenden Teile)
Masse	Ca. 291 g (mit Akku) Ca. 242 g
Staub- und spritzwasserdicht	Ja
Betriebstermperatur	0 °C bis 40 °C
Betriebsluftfeuchtigkeit	10%RH bis 80%RH

Akkupack (Lithium-lonen-Akku) (Panasonic DMW-BLC12E):

Sicherheitschinweise

Spannung/Kapazität: 7,2 V/1200 mAh

Die Symbole auf thisem Produkt (einschließlich Zubehör) haben die folgenden Bedeutungen:

DC (Gleichstrom)
