Marca	MEDION
Modello	AKOYA E6228 MD 99050
Tipo di prodotto	Computer portatile 15,6 pollici (netbook)
Schermo	15,6 pollici TFT, risoluzione 1366 x 768 pixel
Lettore ottico	Masterizzatore DVD/CD
Connettività di rete	Ethernet RJ-45, Wi-Fi 802.11b/g/n, Bluetooth
Connettività video	1 x VGA, 1 x HDMI
Connettività audio	Uscita audio/cuffie, ingresso microfono
Porte USB	2 x USB 3.0, 2 x USB 2.0
Lettore di schede	SD, MMC, Memory Stick
Webcam	Integrata
Batteria	Li-ion ricaricabile, sostituibile
Alimentazione	Adattatore di rete AC 100-240 V, 50-60 Hz
Sistema operativo	Windows® 7 preinstallato
Sicurezza	Blocco Kensington, password BIOS
Manutenzione	Pulire con un panno morbido non lanuginoso, senza solventi
Pezzi di ricambio	Batteria, adattatore di rete
Peso	Circa 2,5 kg (stima)

Domande frequenti - AKOYA E6228 MD 99050 MEDION

Come attivare il Wi-Fi sul MEDION AKOYA E6228?

Per attivare il Wi-Fi, utilizzare la combinazione di tasti Fn+F2. Un indicatore luminoso mostra lo stato della connessione wireless. Se l'indicatore è spento, premere nuovamente Fn+F2 per attivarlo.

Cosa fare se lo schermo rimane nero all'avvio?

Verificare prima che il computer non sia in modalità Sospensione (spia di funzionamento lampeggiante). Premere il pulsante di accensione. Se la retroilluminazione è stata disattivata con Fn+F7, premere un tasto qualsiasi per riaccenderla.

Come utilizzare il touchpad e le sue funzioni avanzate?

Il touchpad supporta lo scorrimento a due dita, il pizzicamento per zoomare e la rotazione. Per eseguire un clic, toccare brevemente la superficie. Per disattivare il touchpad, utilizzare Fn+F9.

Come sostituire la batteria del mio netbook?

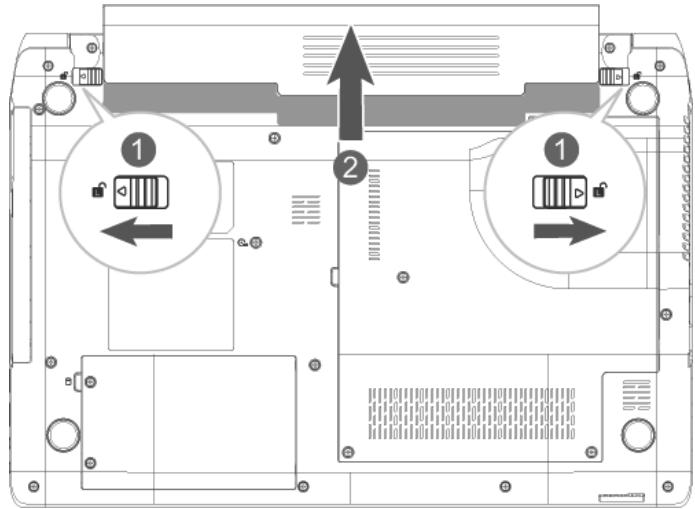

Spegnere il computer e rimuovere l'adattatore di rete. Far scorrere il blocco di sicurezza per sbloccare la batteria, quindi rimuoverla dal vano. Inserire la nuova batteria fino a quando non scatta e bloccarla.

Qual è la procedura per ripristinare il sistema operativo?

Il ripristino avviene tramite la partizione nascosta del disco rigido. All'avvio, premere il tasto indicato per accedere alle opzioni di ripristino. Seguire le istruzioni a schermo. Attenzione: questa operazione cancella tutti i dati. Effettuare il backup dei file prima.

Come collegare un monitor esterno?

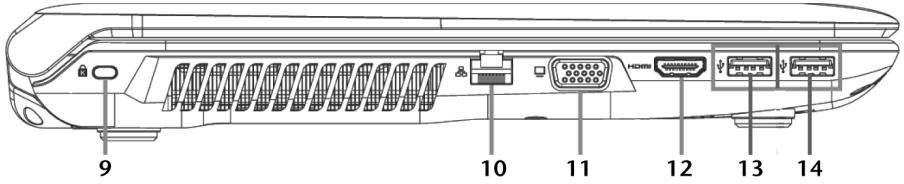

Collegare il monitor alla porta VGA (11) o HDMI (12) del computer. Accendere il monitor, poi il computer. In Windows, fare clic con il tasto destro sul desktop, scegliere 'Risoluzione schermo' e selezionare la modalità di visualizzazione desiderata (duplica, estendi, ecc.).

Il telecomando non funziona, cosa fare?

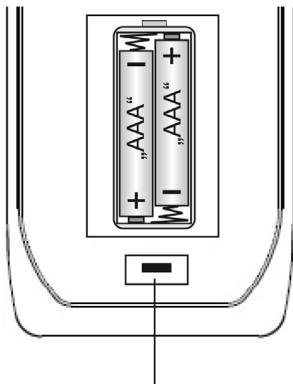

Verificare che le pile (tipo Micro AAA) siano inserite correttamente e che il ricevitore USB sia collegato. Se necessario, resettare la frequenza: premere il pulsante di connessione del ricevitore, quindi il pulsante situato sotto il coperchio delle pile del telecomando.

Come pulire lo schermo senza danneggiarlo?

Utilizzare un panno morbido non lanuginoso leggermente umido (acqua chiara). Non utilizzare mai solventi, alcol o prodotti abrasivi. Asciugare delicatamente senza premere. Evitare gocce d'acqua che potrebbero lasciare aloni.

Come attivare il Bluetooth?

Premere la combinazione di tasti Fn+F3 per attivare o disattivare il Bluetooth. Un indicatore luminoso mostra lo stato. Quindi, in Windows, aprire il Pannello di controllo e aggiungere un dispositivo Bluetooth per abbinarlo.

Il computer non si accende affatto, cosa verificare?

Assicurarsi che la batteria sia inserita e carica, o collegare l'adattatore di rete a una presa funzionante. Verificare che l'interruttore dell'adattatore sia su 'I'. Se non succede nulla, provare un altro cavo di alimentazione o contattare il servizio di assistenza.

MANUALE UTENTE AKOYA E6228 MD 99050 MEDION

Istruzioni per l'uso

Gentile Cliente,

Congratulazioni per l'acquisto di questo prodotto, che è stato sviluppato sulla base delle ultime novità technologiche e realizzato con l'impiego dei più moderni e fidabili componenti elettrici/elettronici.

Si prenda alcuni minuto prima diMETTERE in funzione il dispositivo,osi da poter leggere attendamente le seguenti istruzioni per l'uso.Grazie!

Con il marchio CE, il produttore indica la conformità del prodotto ai "requisiti fondamentali" in base alle rispettive direttive di armonizzazione.

Indicazioni sulla conformità

Con il presente dispositivo sono stati forniti i seguenti dispositori di trasmissionezza fili:

• Wireless LAN
• Bluetooth
  Telecomando
  Ricevitore del telecomando

A causa della potenza della soluzione wireless LAN integrata, in Francia ne è consentito l'impiego soltanto all'interno degli edifici.

In tutti gli altri paesi dell'UE non esistono attualmente limitazioni. Per l'utilizzo in altri paesi si prega di informarsi sul posto riguardo le attuali normative di legge.

MEDION AG dichiara che tali apparecchi sono conformi ai requisiti fondamenti e alle restanti disposizioni pertinenti della Direttiva 1999/5/CE.

Il disposizione è conforme ai requisiti basilari e alle norme pertinenti della Direttiva sulla progettazione ecocompatibile 2009/125/CE.

La dichiarazione di conformità di quest'apparecchiatura di radiotrasmissione è disponibile all'in-dirizzo www.medion.com/conformity.

Copyright © 2012, Versione 1 - 12.04.2012

Il presente manuale di istruzioni è protetto da copyright. Tutti i diritti riservati. É vietata la riproduzione in forma meccanica, elettronica e in qualsià另一 forma除去 l'autorizzazione scritta da parte del produttore.

Il copyright appartiene all'azienda MEDION®, Am Zehnhof 77, 45307 Essen - Germania.

Con riserva di modifiche tecniche, grafiche ed errorsi di stampa.

Contenuto della confezione

Verificare l'integrità della confezione e comunicarne l'eventuale incompletezza entro 14 giorni alla data di acquisto. La confezione del prodotto acquistato deve contentere quanto segue:

Notebook
- Batteria Li-Ion
- Alimentatore con cavo (modello: FSP Group Inc., FSP065-RHC)
- Versione OEM del sistema operativo
- Documentazione

PERICOLO!

Tenere fuori alla portata dei bambini i materiali per l'imballaggio, come le pellicole. Un uso impropero potrebbe provocare il soffocamento.

Contenuo

Contenuto della confezione 241

Conteno 242

Dati personali 246

A chi si rivolge quello manuale 246

La qualita 246

Riproduzione del presente manuale 247

Informazioni relative al presente manuale 249

Parole chiave e symboli utilizzati nelle istruzioni 249

Utilizzo conforme 250

Avvisidisicurezza 251

Pericoli per bambini e persone con capacité limitate di utilizzare dispositivi. 251

Utilizzato sicuro 251

Non eseguire mai riparazioni autonomamente 253

Backup dei dati 253

Posizionamento 254

Ambiente idoneo 255

Ergonomia 256

Comodità di lavoro 257

Collegamento 258

Alimentazione elettrica 258

Cabaggio 259

Indicazioni relative al touchpad 260

Funzionamento con batteria 260

Immagini 261

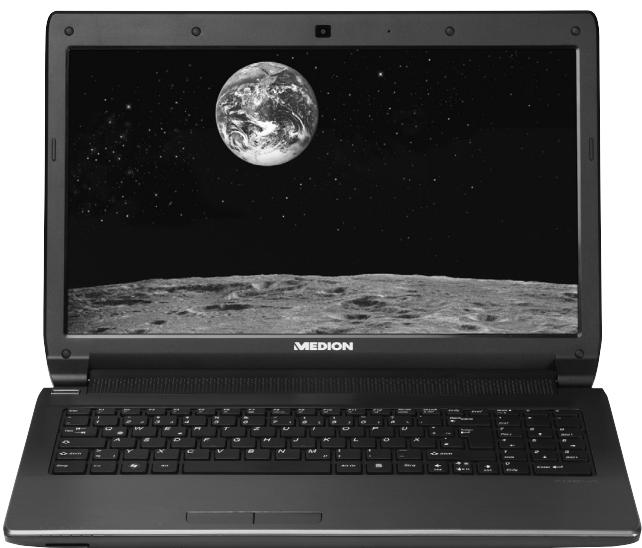

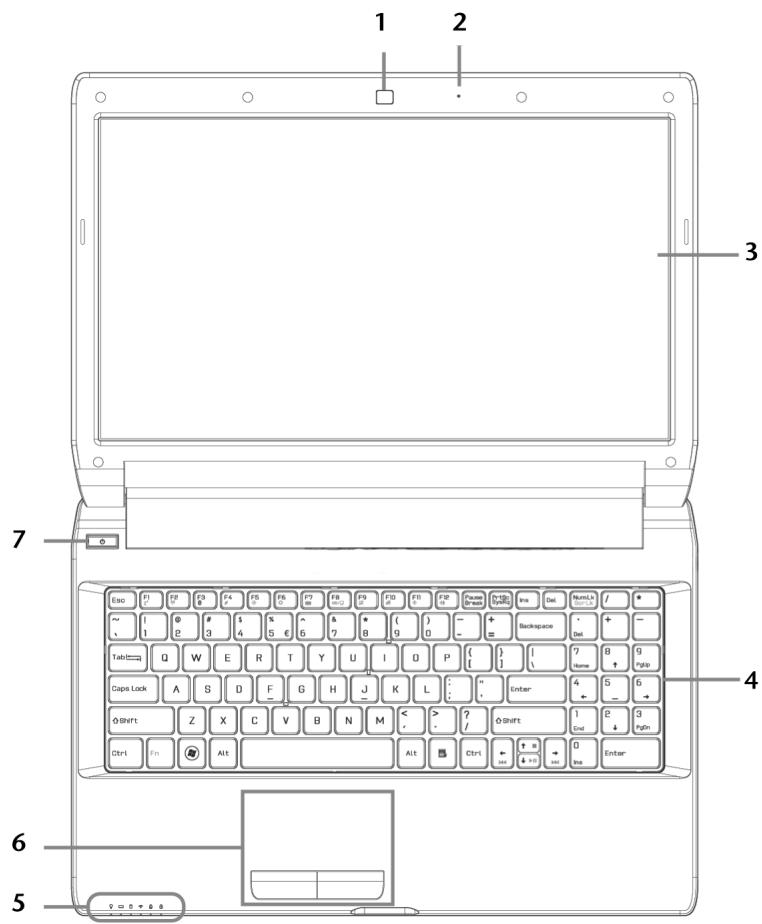

Notebook aperto 261

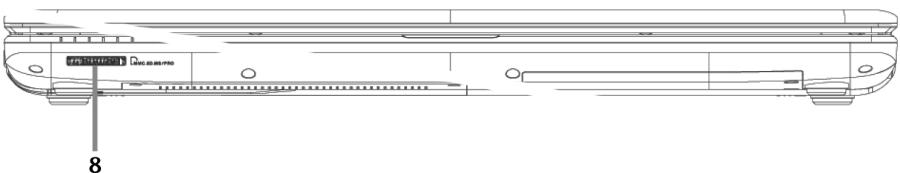

Lato frontale 262

Lato sinistro 263

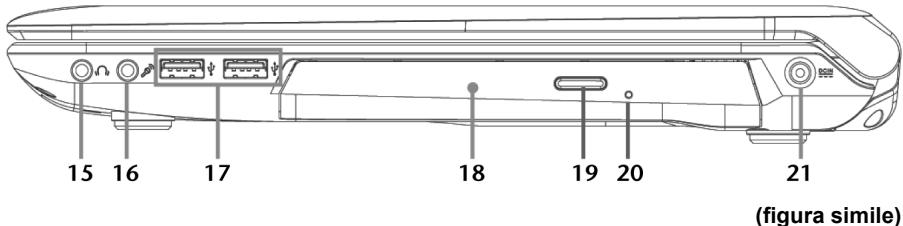

Lato destro 264

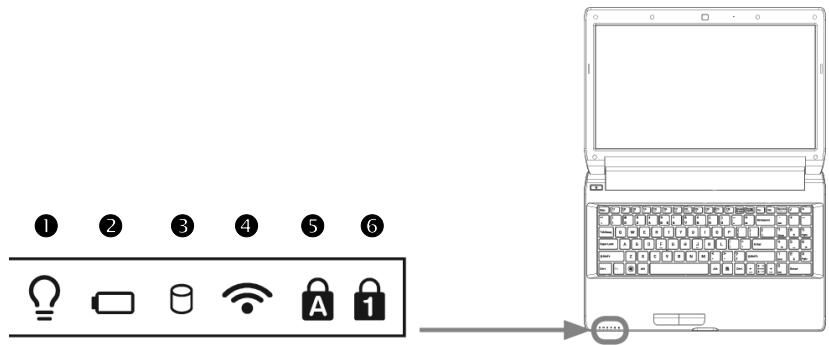

Indicatori di stato/funzionamento 265

Prima messa in funzione 266

Per cominciare: 266

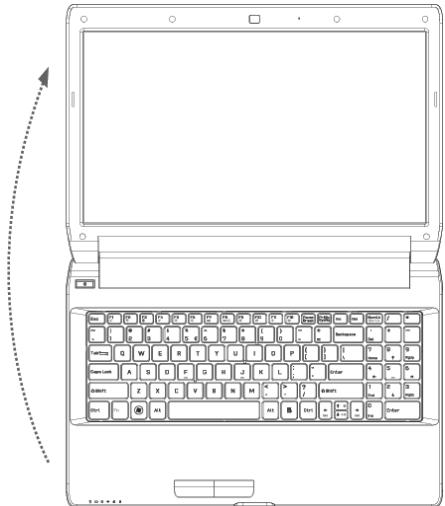

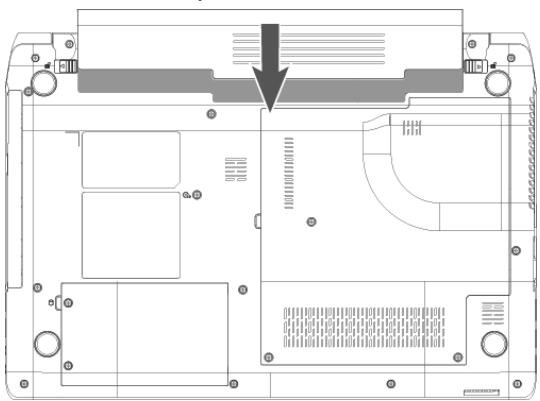

Fase 1 266

Fase 2 268

Fase 3 269

Breve descrizione dell'interfaccia di Windows 269

Alimentazione elettrica 273

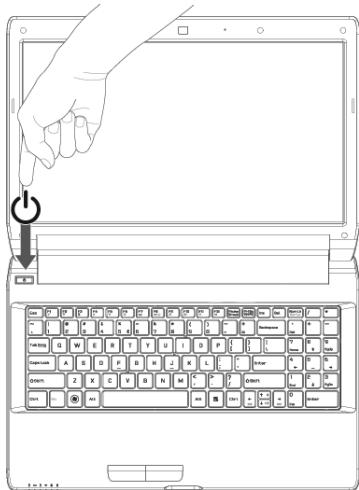

Pulsante ON/OFF 273

Funzionamento a corrente 274

Funzionamento a batteria 275

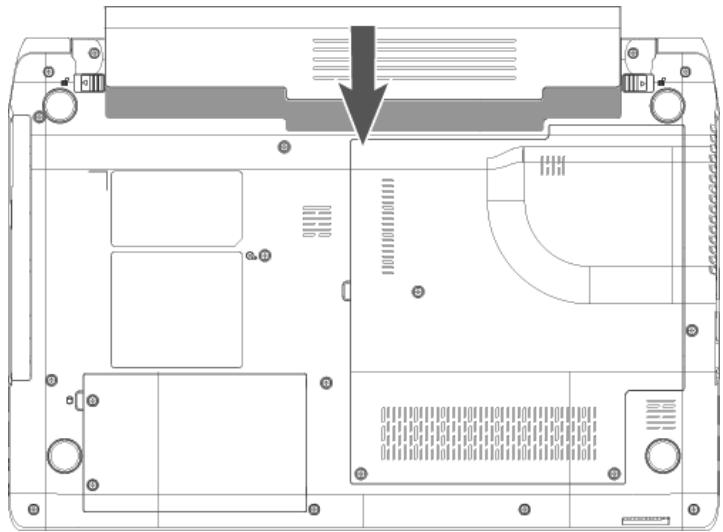

Inserimento della batteria 275

Estrazione della batteria 276

Caricamento della batteria 277

Scaricamento della batteria 277

Prestazioni della batteria 277

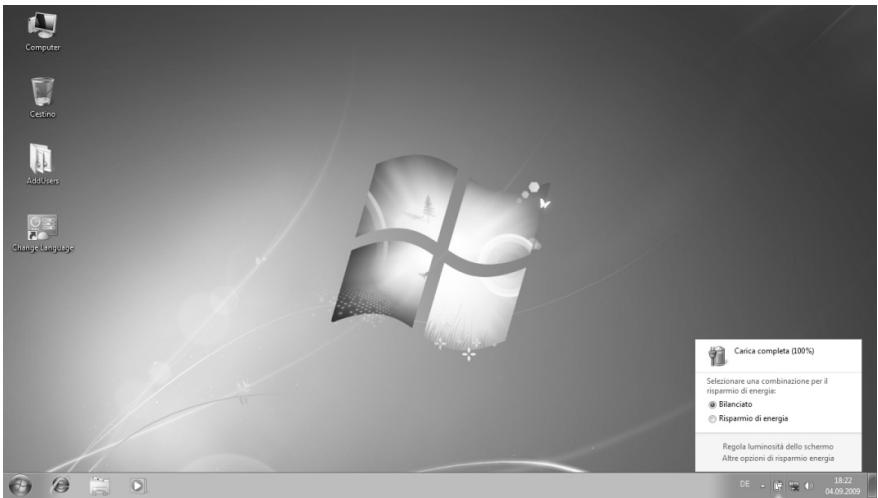

Verifica del livello di carica della batteria 278

Risparmio energetico (Power management) 279

Modalità Risparmio energetico 279

Modalità Ibernazione 279

Display 280

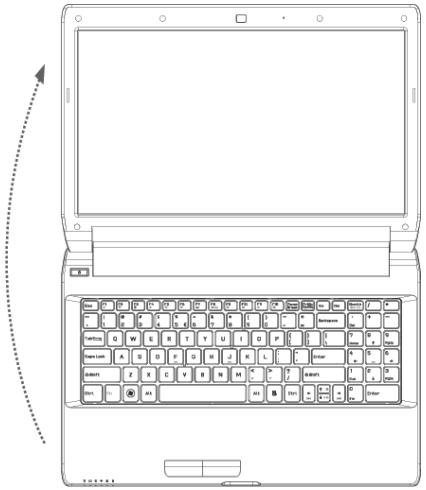

Apertura e chiusura del display 280

Risoluzione dello schermo 281

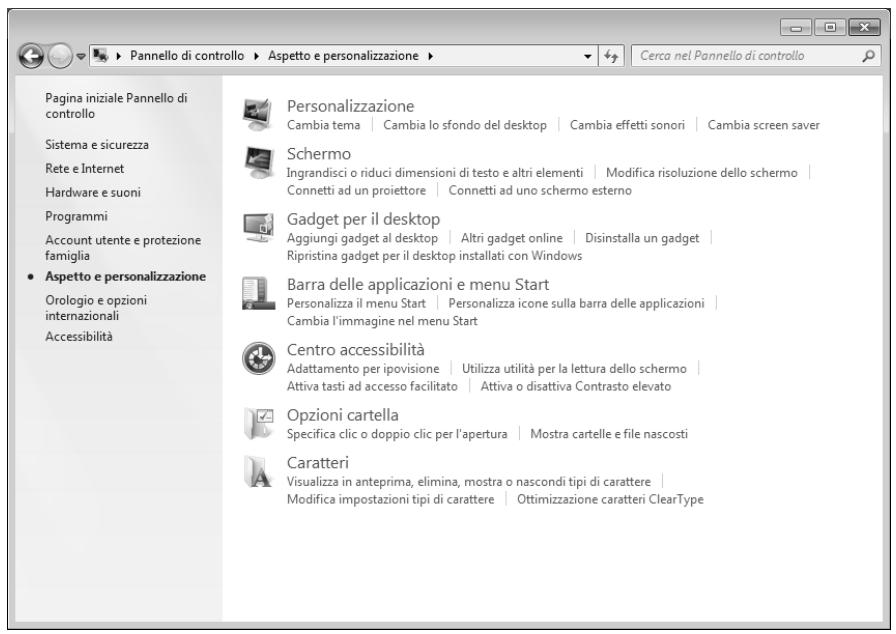

Aspetto e personalizzazione 281

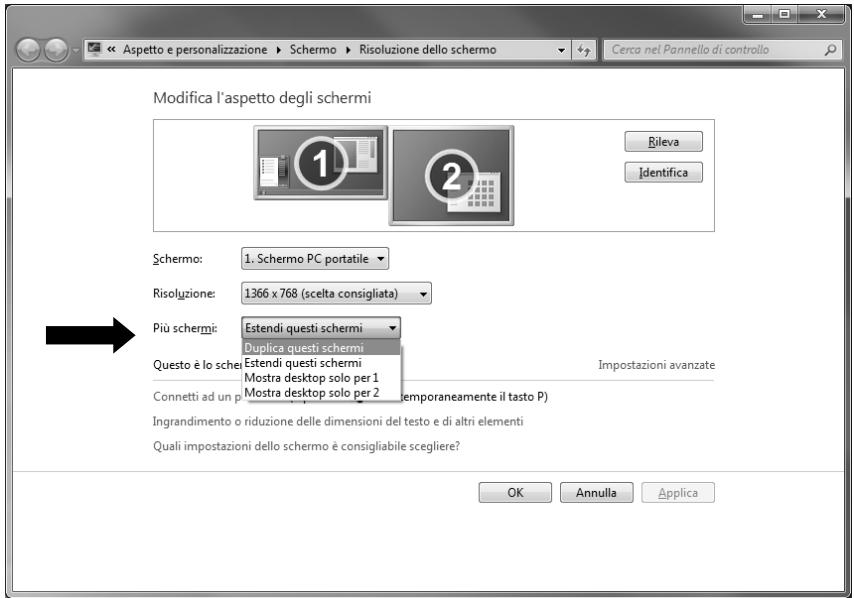

Collegamento di un monitor esterno 283

Duplicazione del desktop 284

Estensionedel desktop 284

Mostra desktop solo per 1 284

Mostra desktop solo per 2 284

Inserimento di dati 285

La tastiera 285

Combinazioni di tasti specifiche per notebook 285

II touchpad 287

Comandi a due dita sul touchpad 288

Il disco fisso 289

Inserimento di un disco 291

Estrazione d'emergenza di un disco bloccato 293

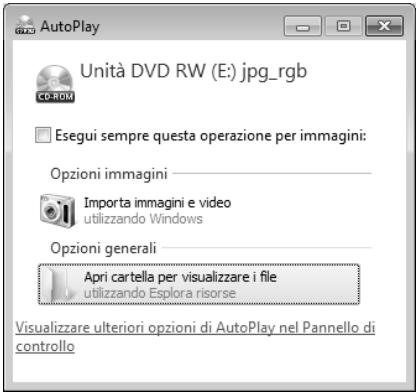

Riproduzione elettura di dischi 293

Informazioni regionali per la riproduzione di DVD 294

Informazioni sul masterizzatore 295

CD/DVD vergini 295

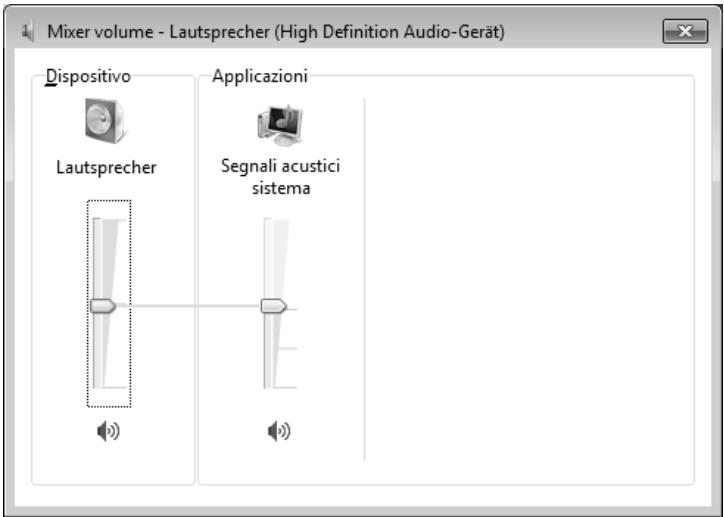

La scheda audio 296

Collegamenti audio esterni 297

Dolby® Avanced Audio 298

Funzionamento in rete 299

Cos'e una rete? 299

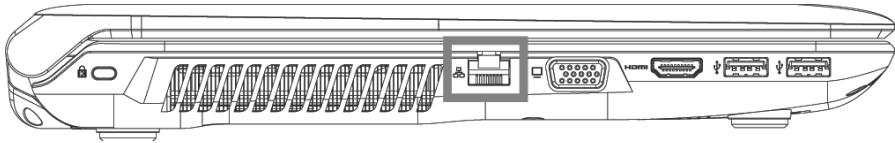

Collegamento Ethernet 299

Wireless LAN (reteswana fili) 300

Risoluzione dei problemi di rete 301

Bluetooth 302

Lettore di schede multimediali 303

Inserimento della scheda di memoria 303

Rimozione della schedai memoria 303

La webcam 304

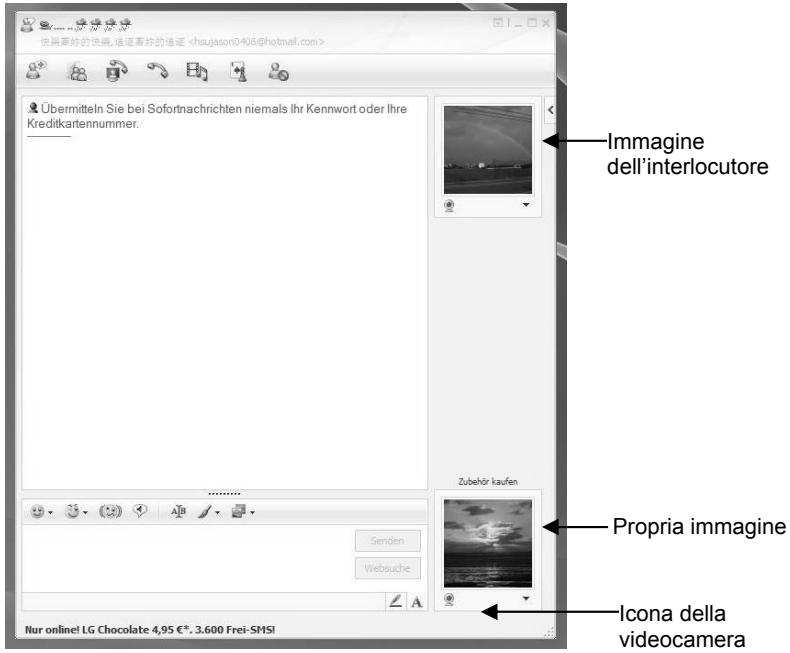

Esempio di utilizzo con Windows Live Messenger 304

Telecomando & TV-Tuner 306

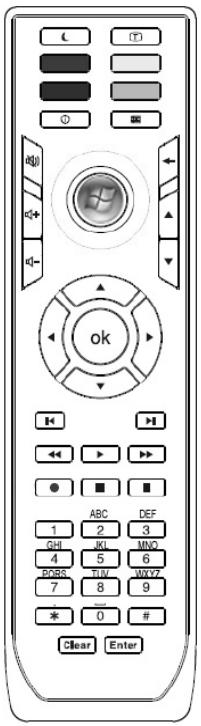

Telecomando 306

Installazione del ricevitore telecomando con attacco USB 306

Inserimento delle batterie 307

Sintonizzazione di frequenza telecomando 307

Funzioni dei tasti 308

TV-Tuner 310

Messa in esercizio sintonizzatore DVB-T con attacco USB ....310

Collegamento sintonizzatore DVB-T con attacco USB 310

Rimozione del sintonizzatore DVB-T con attacco USB 310

Collegamento dell'antenna 311

Televisione 312

Porta Universal Serial Bus 312

Funzione di carica per cellulari compatibili 313

Sicurezza del notebook 314

Impostazione di una password di avvio 314

Lucchetto Kensington 314

Software 315

Conoscere Windows 7 315

Windows 7 - Novitia 315

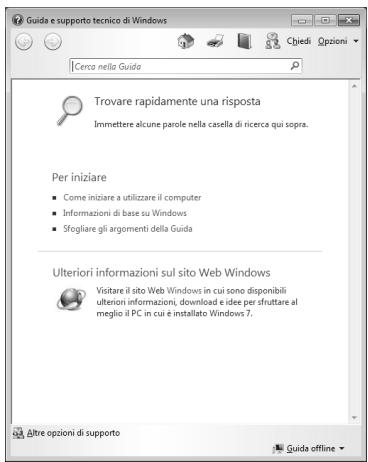

Windows 7-Guid e supporto tecnico 317

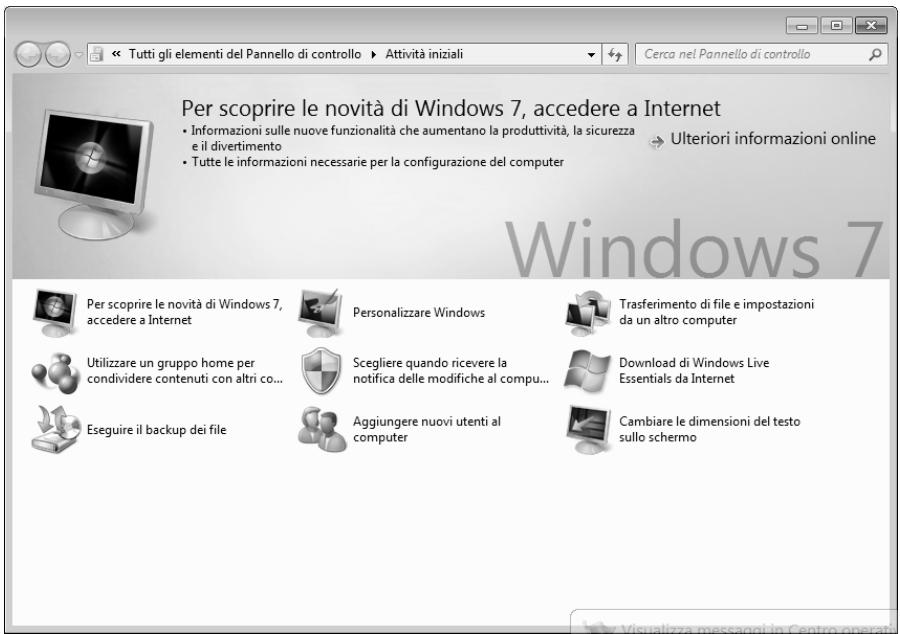

Windows 7 - Attività iniziali 318

Windows 7 - Controllo dell'account utente 319

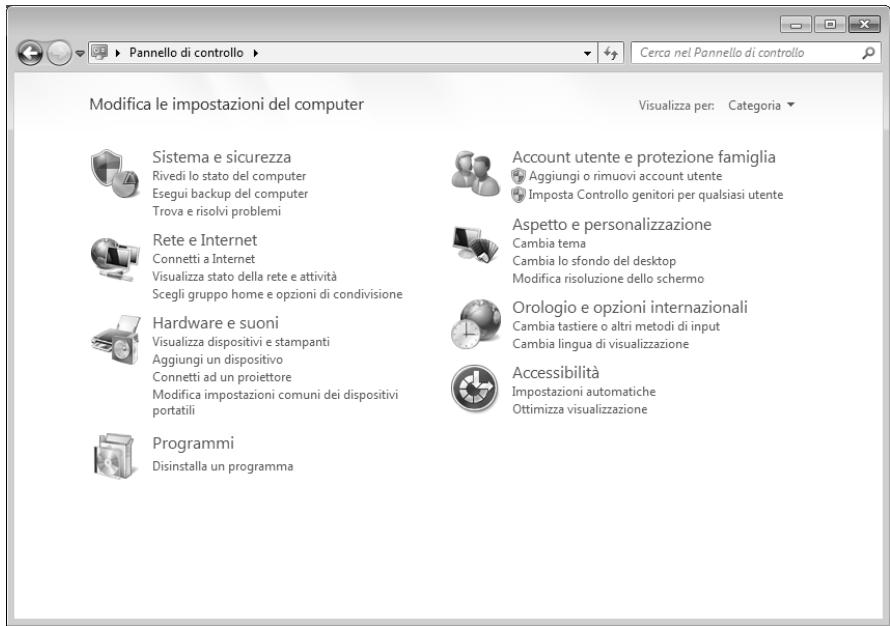

Windows 7-Pannello di controllo 320

Windows Media Center 321

Installazione di software 325

Disinstallazione di software 326

Attivazione di Windows 327

Attivazione del prodotto sul notebook 327

Programma Setup del BIOS 328

Esecuzione del Setup del BIOS 328

Kaspersky Internet Security 329

Sicurezza dei dati e del systema 331

Back-up dei dati 331

Programmi di manutenzione 331

Ripristino configurazione di systema 332

Risoluzione dei problemi 332

Windows® Update 333

Windows Update - Informazioni sulla sicurezza dei dati 334

Ripristino della configurazione iniziale 335

Limitazioni del ripristino 335

Esecuzione del ripristino 336

FAQ - Domande frequenti 337

Assistenza clienti 339

Primo intervento in caso di malfunzionamenti 339

Individuation della causa 339

Problemecause 340

Avete bisogno di ulteriore supporto? 341

Supporto driver 341

Trasporto 342

Manutenzione 343

Cura del display 344

Modifiche e riparazioni 345

Indicazioni per il technique 345

Indicazioni sui raggi laser 346

Avvertenze di sicurezza sulle batterie 348

Norma europea EN 9241-307 Classe II. 349

351

Contatti 354

Altre informazioni: 354

Dati personali

Sul Certificato di proprietà occorre annotare quando segue:

Numero di série

Data di acquireo

Luogo di acquisito

Sul Certificato di proprietà e sul dato inferiore del dispositivo si trovava il numero di series del notebook. Eventualmente copiare quello numero anche sui documenti di garanzia.

A chi si rivolge quello manuale

Le presenti istruzioni per l'uso sono rivolte via gli utenti che si avvincinano per la prima volta a un notebook sia a quelli più esperti. Nonostante via possibileanche unutilizzo professionale, il notebook è stato progettato per l'uso domestico. Le diverse applicazioni sono adatte a tutte la famiglia.

La qualita

Nella scelta dei componenti, abbiamo rivolto la nostra attenzione all'elevata funzionalità, alla semplicità d'uso, alla sicurezza e all'affidabilità. Grazie a un progettto hardware e software bilanziato, siamo in grado di offrirne un notebook all'avanguardia, che garantisce prestazioni soddisfacenti nel lavoro e nel tempo libero.

Vi ringraziamo della fiducia che ci avete dimostrato e siamo lieti di annoverarvi fra i nostri nuovi clienti.

Questo manuale contiene informazioni tutelate legally. Tutti i diritti sono riservati. è vietata la riproduzione in forma meccanica, elettronica e in qualsiasi altra formaenza espensa autorizzazione scritta da parte del produttore.

Copyright © 2012

Tutti i diritti riservati

Il presente manuale è tutelato dal diritto d'autore.

II copyright appartiene alla societa MEDION

Marchi di fabbrica:

MS-DOS® e Windows® sono marchi registrati di Microsoft®.

Pentium® è un marchio registrato di Intel®.

HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi

registrar di HDMI Licensing LLC.

Gli altri marchi apparpengono ai rispettivi proprietari.

Salvo modifiche visive, tecniche ed errori di stampa.

Informazioni relative al presente manuale

Prima diMETTERE in funzione il dispositivo, leggere attentamente leindicazioni di sicurezza.Seguiregliavmenti riportati suldispositivo e nelleistruzioni per l'uso.

Tenere sempre a portata di mano le istruzioni per l'uso e consegarne in caso di vendita o cessione del dispositivo.

Parole chiave e symboli utilizzati nelle istruzioni

!	PERICOLO! Segnalazione di un rischio letale immediato! AVVERTIMENTO! Segnalazione di un possibile rischio letale e/o di un rischio di gravi lesioni irreversibili!
!	ATTENZIONE! Seguire leindicazioni per evitare lesioni alle persone e uomini alle cose! ATTENZIONE! Seguire leindicazioni per evitare uomini alle cose!
i	NOTA! Ulteriori informazioni sull'utilizzo del dispositivo.
i	NOTA! Osservare le note presenti nelle istruzioni per l'uso.
41	AVVERTIMENTO! Segnalazione di pericolò di scosse elettriche!
•	Punto elenco / Informazioni su eventi che si possono verificare durante l'utilizzo
▷	Istruzioni da seguire

Utilizzo conforme

Questo dispositivo è destinato alla comunicazione digitale e all'utilizzo, alla gestione, alla modifica di documenti elettronici e contenuti multimediali.

Il disposativo è destinato esclusivamente all'utilizzo privato e non a quello industriale/commerciale.

Attenzione: in caso di utilizzo non conforme la garanzia decade:

• Non modificare il disposativo perché la nostra autorizzazione e non utilizzato appearecchi aesiliari non approvati o non forniti da loro.
  Utilizzare esclusivamente pezioni di ricambio e accessori forniti o approvati da moi.
• Attenersi a tutte leindicazioni fornite nelle presenti istruzioni per l'uso, in particolare alleindicazioni di sicurezza. Qualsiasi altro utilizzo è considerato non conforme e più provocare danni alle persono o alle cose.
• Non utilizzato il disposativo in condizioni ambientali estreme.

Avvisi di sicurezza

Pericoli per bambini e persone con capacité limitate di utilizzato dispositivi

Il presente dispositivo non è concepito per essere utilizzato da persona (inclusi i bambini) con disponța fisiche, sensoriali o intellettive limitate o con carenza di esperienza e/o di cognizioni, che pertanto devono essere controllate da persona responsabili o ricevere istruzioni su come utilizzare il dispositivo.

Sorvegliare i bambini in modo da assicurarsi che non giochino con il disposativo. Consentire ai bambini di utilizzato il disposativo solo in presenza di uomini.

Tenere il disposativo e i relativi accessori fuori alla portata dei bambini.

PERICOLO!

Tenere le pellicole d'imballaggio fuori alla portata dei bambini. Pericolo di soffocamento!

Utilizzo sicuro

Leggere attendamente quello capitolo e seguire tutte le istruzioni riportate. In quello modo si garantirà il funzionamento sicuro e la lunga durata del notebook.

• I bambini non devono giocare con le apparecchiature elettriche sulla dovuta sorveglianza, perché non sempre sono in grado di riconoscere i pericoli.
• Tenere fuori alla portata dei bambini i materiali per l'imballaggio, come le pellicole. Un uso improprio potrebbe provocare il soffocamento.

• Non après mai il telaio del notebook, la batteria o l'alimentatore, perché ciò potrebbe causare un cortocircuito o addirittura un incendio e di conseguenza danneggiare ancè gravamente il notebook.

• Le unità ottiche CD-ROM/CD-RW/DVD sono dispositiivi di classe laser 1, a condizione che vengano utilizzati nel telaio chiuso di un notebook. Non rimuovere il coperchio delle unità, poiché potrebbe verificarsi un'uscita di radiazioni laser non visibili.

• Non introdurre alcun oggetto nel notebook attraverso le fessure e le aperture, perché potrebbe verificarsi un cortocircuito o addirittura svilupparsi un incendio, con seguente grave danneggiamento del notebook.
• Le fessure e le aperture del notebook servono per l'airazione. Non coprire queste aperture, perché il disposativo potrebbe surriscaldarsi.
• Il notebook non è progettato per l'utilizzo in aziende dell'industria pesante.
• Non utilizzato il notebook durante i temporali per evitare eventuali danni causati da fulmini.
• Non appoggiare oggetti sul notebook e non esercitare pressioni sul display per non rischiare di rompere il monitor TFT.
• In caso di rottura del monitor TFT sussiste il pericolo di lesions. In tal caso raccogliere i peszzi rotti indossando quanti protettivi e provvedere al loro corretto smaltimento, inviandoli al Centro di assistenza. Lavarsi poi accuramente le mani, poiché non è da escludere la fuoriuscita di sostanze chimiche.
  Non après il display con un'inclinazione superiore ai 120^ . Il superamento di tale inclinazione potrebbe provocare danni al telaio esterno o al notebook. Afferrare sempre il display al centro quando lo si aprve, lo si sposta e lo si chiude. Il display deve essere aperto delicatamente,enza forzare.
• Non toccare il display con le dita o con oggetti spigolosi per evitare danni.
• Non sollevare il notebook dal display, perché le cerniere potrebbero danneggiarsi.
• L'apparecchio non è predisporto per l'utilizzo in postazioni di lavoro al videoterminale

Spagnere immediatamente o non accendere il notebook, estrarre la spina di alimentazione e rivolgersi all'Assistenza clienti se ...

... l'alimentatore, il cavo o la spina presentano segni di bruciatura o di danneggiamento. Sostituire i componenti danneggiati con ricambi originali. Non ripareare in alcun caso quosti componenti.
... il telaio del notebook risulta danneggiato o vi sono penetrati liquidi. In tal caso, fare esaminare il notebook dall'Assistenza clienti, in quanto il suo utilizzo potrebbe non essere sicuro. Si potrebbero rischiare scosse elettriche letali e/o emissioni laser nocive!

Non eseguire mai riparazioni autonomamente

AVVERTIMENTO!

Non provare in alcun caso ad aprire o riparare il dispositorio autonomamente. Pericolo di scossa elettrica!

• Al fine di escludere eventuali pericoli, in caso di guasto rivolgersi al servizio di assistenza Medion o a un'alto centro specializzato.

Backup dei dati

ATTENZIONE!

Dopogni aggiornamento dei dati, esquire il backup su supporti esterni (CD-R: pag. 80). Si esclude agli diritto a un risarcimento di anni causati da eventuali perdite di dati.

Posizionamento

• Tenere il notebook e tutti i dispositivi collegati in un luogo asciutto, protetto dall'umidità e alla polvere, evitando i luoghi caldi o esposti direttamente ai raggi solari. La mancata osservanza di queste significazioni potrebbe causare malfunzionamenti o danni al notebook.
  Non utilizzato il notebook all'aperto, poiché gli agenti esterni come pioggia, neve ecc. potrebbero danneggiarlo.
• Posizione e utilizzato tutti i componenti su un piano stabile e non soggetto a vibrazioni, al fine di evitare una caduta accidentale del notebook.
• Non utilizzato il notebook tenendolo appoggiato per lungo tempo sulle gambe o altre parti del corpo, perché il sistema di asportazione del calore potrebbe causare sgradevoli riscaldamenti.
• Nelle prime ore di funzionamento, i dispositivi nuovi sono emettere un tipico odore inevitable, sebbene completamente innocuo, che si riduce progressivement con il passare del tempo. Per attenuare tale odore, si raccomanda di aerare periodicamente il locale.

Ambiente idoneo

• Il notebook può essere utilizzato a una temperatura ambiente compresa fra 5^ C - 30^ C con un'umidità relativa pari al 20% - 80% (non condensata).
• Tenere il notebook spento a una temperatura compresa fra 0^ C e 60^ C .
• In caso di temporale, si consiglia di scollegare la spina del computer. Per maggiore sicurezza, è consigliabile l'utilizzo di un dispositivo di protezione contro le sovratensioni per proteggere il notebook dai danni dovuti a picchi di tensione o a fulmini.
• Dopo il trasporto del notebook, non accenderlo finché non avrà raggiunto la stessa temperatura dell'ambiente circostante. In caso di notevoli oscillazioni di temperatura o di umidità, a causa della condensa, all'interno del notebook potrebbe formarsi umidità, con seguente pericolo di cortocircuito.
• Conservare la confezione originale per eventuali spedizioni future del dispositivo.

Ergonomia

NOTA!

Evitare abbagliamenti, riflessi e contrasti di chiaro-scuro troppo intensi per proteggere gli occhi.

Il notebook non deve mai essere posizionato in prossimità di una finestra, poché questo punto è il più esposto alla luce diurna. Una tale luminosità ostacola l'adattamento degli occhi al monitor, più scuro dell'ambiente circostante. Posizionare il notebook in modo che la direzione dello sguardo sia parallela alla finestra.

La direzione dello sguardo non deve essere opposta rispetto alla finestra, poiché in quello caso la luce proveniente dall'esterno produce inevitabilmente riflessi sullo schermo. Anche il posizionamento del notebook con la direzione dello sguardo verso la finestra non è corretto, in quanto il contrasto tra il monitor scuro e la force luce diurna può provocare affaticamento e difficultà di adattamento degli occhi. Mantenere la direzione parallela dello sguardoanche rispettoagli impianti di illuminazione artificiale.

Questo significica che, per l'illuminazione dell'ambiente di lavoro con luce artificiale, sono da considerare gli stessi criteri e le stesse motivazioni più citati. Se lo spazio a disponizione non consente di collocare lo schermo come descripto soprato, è possible evitare abbagliamenti, riflessi, contrasti di chiaro-scuro troppo intensi ecc. mediate il corretto posizionamento (rotazione/inclinazione) del notebook/monitor. In molti casi è possible ottenere dei miglioramenti ante meandte tenda a lamelle o tende verticali per le finestre, tramezzi mobili o modificando l'impianto di illuminazione.

Comodità di lavoro

Rimanere seduti nella stessa posizione per lungo tempo più essere scomodo. Per minimizzare i rischi di affaticamento e i disturbi, è importante adottare una postura corretta.

• In generale:ambiare spesso posizione (ogni 20-30 minuti circa) e fare pause frequenti per evitare l'affaticamento.
• Schiena: quando si è seduti alla postazione di lavoro, assicurarsi che la schiena sia sorretta correttamente dallo schienale, che si trovi quindi in posizione eretta o inclinata leggermente all'indietro.
• Gambe: le cosce dovrebbero essere in posizione orizzontale o inclinate leggermente verso il basso. La parte inferiore della gamba dovrebbe formare con la coscia un angolo di circa 90^ . I piedi dovrebbero essere appoggiati completenessl pavimento. Se necessario, usare un poggiapiedi; tuttavia, prima di adottare esta soluzione, verificare che la sedia sia regolata all'altezza giusta.
• Braccia: le braccia e i gomiti dovrebbero essere rilassati, i gomiti vicino al corpo. Tenere le mani e gli avambracci paralleli al pavimento.
• Polsi: quando si scrive alla tastiera e si usa il mouse o il trackball, i polsi dovrebbero essere dritti, mai piegati a più di 10 gradi.
• Testa: la testa dovrebbe essere dritta o leggermente inclinata in avanti. Evitare di lavorare con la testa o il busto ruotati.

Collegamento

Osservare scrupolosamente le seguentiindicazioni per collegare correttamente il notebook:

Alimentazione elettrica

AVVERTIMENTO!

Non aprire l'involucro dell'alimentatore, perché si rischierebbero scousse elettriche letali. L'involucro non contiene partisoggette a manutenzione.

• La presa elettrica deve trovarsi nelle immeditate vicinanze del notebook ed essere lavorante raggiungibile.
• Per interrompere l'erogazione di corrente (tramite alimentatore) al notebook, staccare la spina alla presa.
• Collegare l'alimentatore del notebook solo a prese con messa a terra che forniscono corrente alternata a 100-240V~/50-60 Hz. Se non si è sicuri del tipo di alimentazione elettrica disponibile nel luogo in cui si utilizza il notebook, chiedere informazioni al fornitore di energia.
• Utilizzare solo l'alimentatore e il cavo di alimentazione forniti in dotazione con il notebook.
• Per una maggiore sicurezza, si consiglia di usare un dispositivo di protezione contro le sovratensioni per proteggere il notebook da picchi di tensione o da fulmini.
• Per scollegare l'alimentatore alla rete elettrica, estrarre prima la spina alla presa di corrente, quindi staccare il connettore del notebook. L'operazione eseguita nell'ordine inverso potrebbe danneggiare l'alimentatore o il notebook. Quando si stagca la spina, non tirare il cavo.

Cablaggio

• Posare i cavi in modo che nessuno possa calpestarli né inciamparvi.
  Non appoggiare oggetti sui cavi per evitare di danneggiarli.
• Evitare che i connettori e le spine siano sottoposti a pressioni, per esempio laterali, perché ciò causerebbe danni al dispositorio.
• Quando si collegano cavi e connettori, non forzare e assicurarsi di orientare correttamente i connettori.
• Per scollegare un cavo dal disposativo, afferrare il connettore e non il cavo.
• Non schiacciare o piegare i cavi ad angolo vivo per evitare cortocircuiti o rotture.
• Collegare le periferiche, come tastiera, mouse, monitor ecc., solo a notebook spento, per evitare danni al computer o alle apparecchiature. Alcuni dispositivi, in genere quelli con porta USB, possono essere collegatianche a notebook accesso. Osservare sempre leindicazioni di sicurezza dei relativi manuali.
• Mantenere almeno un metro di distance da sorgenti di disturbo magnetiche e ad alta frequenza (televisori, diffusori audio, Telefoni cellulari, Telefoni DECT, ecc.) per evitare malfunzionamenti e perdite di dati.
• Per collegare le interfacce esterne di quello computer, utilizzato unicamente cavi schermati non più lunghi di 3 metri. I cavi per stampante devono avera una dopbia schermatura.
• Non sostituire i cavi in dotazione. Utilizzare esclusivamente i cavi inclusi nella confezione del notebook, in quanto sono stati accuratamente testati nei nostri lavoratori.
• Anche per collegare altre periferiche utilizzare esclusivamente i cavi forniti in dotazione con i dispositivi.
• Per evitare radiazioni spurie, assicurarsi che tutti i cavi siano collegati alle relative periferiche. Rimuovere i cavi inutilizzati.
• Collegare al computer solo apparecchiature conformi alla norma EN60950 "Sicurezza delle apparecchiature per la Tecnologia dell'informazione" o alla norma EN60065 "Apparecchi audio, video ed apparecchi elettronici similari - Requisiti di sicurezza".

Indicazioni relative al touchpad

• Il touchpad viene usato con il pollice o con un altro dito e reagisce all'energia emanata alla pelle. Non utilizzato penne o altri oggetti, perché potrebbero danneggiare il touchpad.

Funzionamento con batteria

• Per prolungare la durata e il rendimento della batteria e per garantirne il funzionamento sicuro e ottimale, osservare le seguenti significazioni:
• Non esporre la batteria ai raggi solari diretti o al calore per un tempo prolongato.
  Non gettare la batteria nel fuoco.
  Non après la batteria: non contiene parti soggette a manutenzione.
• L'inosservanza di questeindicazioni potrebbe causare danni e, in determinate condizioni, perfino l'esplosione della batteria.
• Evitare la sporcizia e il contatto sia con materiali conduttori di elettricità che con sostanze chimiche e detergenti.
• Per ricaricare la batteria, utilizzato solo l'alimentatore originale in dotazione.
• Prima di ricaricare la batteria, assicurarsi che sia completeness scarica (il notebook visualizza un'indicazione o emette un segnale acustico).
• Sostituire la batteria solo con un'altra dello stesso tipo, oppure con una di tipo equivalente consigliata dal produttore.
• Mantenere la batteria in carica finché l'indicatore di carica si spegne. Leggere inoltre le indicazioni riportate nel capitolo "Caricamento della batteria" a pag. 31 per interpretare il livello di carica della batteria.
• Sostituire la batteria solo quando il notebook è spento.
• Le batterie sono rifiuti speciali. Quando non vengono più usate, occorre pertanto provvedere a uno smaltimento corretto. Anche in questo caso l'Assistenza clienti vi potrè essere di aiuto.

Immagini

Notebook aperto

(figura simile)

Notebook aperto

1 - Webcam. (⇒ p. 304)
2 - Microfono. (⇒ p. 297)
3 -Display. (p.280)
4 -Tastiera. (p.285)
5 - Indicatori di stato/funzionamento (⇒ p. 265)
6 - Touchpad. ( p. 287)
7 - Interruttore ON/OFF (⇒ p. 273)

Lato frontale

(figura simile)

8 - Lettre multischede (⇒ p. 303)

Lato sinistro

(figura simile)

9 - Apertura per lucchetto Kensington (⇒ p. 314)
10 - Porta di rete LAN (RJ-45) (⇒ p. 299)
11 - Porta monitor esterno VGA (⇒ p. 283)
12 - Porta HDMI. (⇒ p. 283)
13 - Porta USB 3.0 con funzione di carica per cellulari ....(⇒ p. 312)
14 - Porta USB 3.0. (⇒ p. 312)

ATTENZIONE!

La funzione di carica ( pag. 313) è disponibile quando il monitor si trovato in modalità di risparmio energetico o è spento.

Lato destro

15 - Uscita audio*/ Uscita audio digitale (S/P-DIF). ( p.297)
16 - Porta microfono* (p. 297)
17 - Porta USB 2.0. (⇒ p. 306)
18 - Unità ottica (⇒ p. 291)
19 - Tasto d'espulsione unità ottica. (⇒ p. 290)
20 - Apertura d'emergenza. (⇒ p. 291)
21 - Porta per l'alimentatore (⇒ p. 274)

• Concessioni a doppio uso. La configurazione viene effettuata mediante il software (⇒ p. 297).

Indicatori di stato/funzionamento

I LED fornisconoindicazioni sull'alimentazione elettrica e sullo stato di funzionamento delsystema. Le spie si illuminano perindicare diverse attività del notebook:

Spia di funzionamento

Quando ilsystema è acceso,questa spia si illumina.

2 Indicatore di carica della batteria

Questa spia si illumina quando viene caricata la batteria. Si spegne, quando la batteria è carica.

Spia di accesso

Quando questo LED è acceso o lampeggia, significà che il notebook sta accedendo al disco fisso oppure all'unità ottica.

4 Spia WLAN/Bluetooth

Spia relativa alla trasmissione di dati senza fili. Se la spia è accesa ininterrottamente, significa che la funzione wireless LAN oppure/e Bluetooth è attivata. Sono possibili le seguenti combinazioni:

Capital Lock - Maiuscolo

La spia si accende quando viene attivato il maiuscolo con il relative tasto (Caps Lock). Le lettere vengono scritte automaticamente in maiuscolo.

Num Lock - Tastierino numero

Questo LED si accende quando viene attivata la modalità numerica (Num Lock).

Prima messa in funzione

Per usare il notebook in sicurezza e garantirne una lunga durata, si consiglia di leggere il capitolo Utilizzo sicuro che si trova all'inizio del manuale. Il notebook è più Completely preinstallato e primo all'uso. Non è necessario scaricare alcun driver.

Per cominciare:

Fase 1

Prima di mettere in funzione il notebook, inseire la batteria nell'apposto vano. Assicurarsi che la chiusura sa bloccata per evitare che la batteria possa uscire accidentallymente.

Collegare al notebook (21) l'alimentatore in dotazione. Collegare quando il cavo di alimentazione all'alimentatore e a una presa di corrente. Spostare l'interrottore dell'alimentatore nella posizione I per fornire la corrente al notebook e caricare la batteria. (Posizione are l'interruttore su 0 per interrompere l'erogazione di corrente).

Aprirle display tenendolo con pollice e indice sono a raggiungere la posizione desiderata. Non aprirlo con un'inclinazione superiore a 120^ . Afferrare sempre il display al centro quando lo si apree, lo si sposta e lo si chiude. Il display deve essere aperto delicatamente alla forzare.

NOTA!

Quando si mette in funzione il notebook per la prima volta, assicurarsi che la batteria sia inserita e l'alimentatore sia collegato. Questo è necessario affinché Windows® 7 possa rilevare correttamente l'indice delle prestazioni di Windows.

Accendere il notebook premendo l'interruttore ON/OFF (7). Il notebook si avvia e porta a termine diverse fasi.

NOTA!

Assicurarsi che nell'unità ottica non sia inserito alcun disco avviabile (ad es. il disco di ripristino), altrimenti ilsysteme operativo non verrà caricato dal disco fisso.

Successivement ilsystema operativo viene caricato dal disco fisso. Alla prima accensione ilprocesso di caricamento dura un po' più a lungo. Una volta inserti tutti i dati necessari,viene portata a termine la configurazione delsystema. Ilsystema operativo è completamente caricato quando viene visualizzata la schermata di benvenuto.

NOTA!

La prima installatione più durare fino a 30 minuti. Nel fratto, non scollegare l'alimentazione del notebook e non spegnerlo, perché questo potrebbe ripercuotersi negativamente sull'installazione. Spagnere il notebook sostanto quando l'installazione è completata e viene visualizzato il desktop di Windows.

Fase 2

Seguire le istruzioni visualizzate. Le varie finestre di dialogo descrivono le operazioni da eseguire.

La procedura di benvenuto include andere le seguenti schermate e finestre di dialogo.

In caso di dubbi,fare clic su

Contratto di licenza

Si consiglia di leggere attendamente il contratto di licenza, perché contiene importanti informazioni legali relative all'utilizzo del software.

Per visualizzare il testo completo, spostare la barra di scorrimento con il mouse fino a raggiungere la fine del documento. Selezionando l'opzione "Accetto il contratto", si accetta il contratto.

Soltanto in quello modo si è autorizzati a utilizzato il prodotto in conformità con le condizioni contrattuali.

Fase 3

Dopo la procedura di autenticazione, viene visualizzata l'interfaccia di Windows®, descritta in sintesi nelle pagine successive. É possibile modificare l'aspetto dell'interfaccia in modo che il notebook visualizzzi una schermata diversa. Le funzionalità principali restano comunque invariate.

NOTA!

Nei giorni che seguono la prima installmente, Windows potrebbe aggiornare e configurare dei dati (ad es.trasverso nuovi update) e ciò potrebbe causare ritardi nella spegnimento e nell'avvio del notebook. Non spegnere anticipatamente il notebook. L'installazione potrebbe risultarne compromessa.

Breve descrizione dell'interfaccia di Windows®

Pulsante Start

Fareciesul pulsante con il tasto sinistro del mouse per richiamare il menu Start raffigurato.

2 Tutti i programmi

Qui sono elencati tutti i programmi installati sul notebook. Anche queste loro possono essere modificate premendo il tasto destro del mouse.

Barra delle applicazioni

Dalla barra delle applicazioni, sulla parte inferiore dello schermo, è possibile avviare i programmi e passare da un programma più avviato a un altro. Windows® 7 consente di insertire agli programma nella barra delle applicazioni per poterlo aprire con un solo cig. Inoltre, è possibile cancellare l'ordinamento delle icone sulla barra delle applicazioni semplicitamente facendo cige su un'icona e trascinandola nella posizione desiderata. Portando il puntatore del mouse sulle icone, vengono visualizzate le anteprime in miniatura di tutti i file e finestre aperti nei relativi programmi. Quando si porta il puntatore del mouse una miniatura, viene molto l'anteprima della finestra a piano schermo. Se si allontana il puntatore del mouse alla miniatura, si chiudeanche l'anteprima a piano schermo.

Ricerca di Windows

La Ricerca di Windows aiuta a trovare in modo semplice e veloze tutti i dati che si trovano sul notebook. In Windows® 7, i risultati delle ricerca vengono inoltre visualizzati più chiaramente e sono più comprensibili.

Barra dei programmi

Qui sono elencati i programmi utilizzati più spesso. Ilsystema operativo riconosce automaticamente quali sono. Facendo cli cice con il tasto destro del mouse su una di queste voci, è possibile scegliere quali mantenere e quali rimuovere dall'elenco. Questa operazione non cancella ilprogramma collegato alla voce.

6 Spegnimento

Per spegnere il notebook,fare cig sc su quello pulsante con il tasto sinistro selezionando Arresta ilsystema.

7 Mostra desktop

Per ridurre a icona tutte le finestre aperte e avee una visione completa del desktop, fareblick su quello pulsante.

lcone sul desktop

Le icone sono collegamenti ai programmi e vengono utilizzate per avviarli. Con un doppio cig (due veloci pressioni del tasting sinistro del mouse) su un'icona, viene avviata l'applicazione.

Il desktop occupa quasi l'intero schermo ed è l'area sulla quale vengono insertite queste:voci o altri collegamenti a cui si desidera accederere rapidamente.

9 Utente connesso

Qui viene visualizzato l'utente connesso. Per modificare l'imagine visualizzata, selezionarla con un clic.

Pannello di controllo

É la centrale operativa del notebook. Qui è possible configurare a piacere il notebook. Si consiglia comunique di consultare la "Guida e supporto tecnico" che descrive tutte le consequences delle modifiche.

① Area di notificata

È l'area informativa che si trova accanto all'orologio. Quando si verificano determinati eventi, ad es. la ricezione di una e-mail o l'apertura di Gestione attività, cui succedere che vengano visualizzate troppe icone di notifica in quest'area. Windows® visualizza un'icona di notifica quando si verifies un evento. Dopo breve tempo, il systema nasconde l'icona per mantenere ordinata quest'area. è possibile accederere alle icone nascoste facendo clic su un pulsante nell'area di notifica.

Alimentazione elettrica

Pulsante ON/OFF

Tenere premuto brevamente l'interruttore ON/OFF per accendere o specnere il notebook.

L'indicatore di funzionamento indica lo stato di funzionamento.
Indipendente me dala stema operativo si poto spegnere il notebook tenendo premuto l'interruttore per più di 4 secondi.

ATTENZIONE!

Non spegnere il notebook nelle sistema accede al disco fisso o all'unità ottica, perché ciò potrebbe provocare la perdita di dati. Per salvaguardare il disco fisso, dopo averes spento il notebook, attendere 5 secondi prima di riaccenderlo.

Funzionamento a corrente

Il notebook viene fornito con un alimentatore universale per corrente alternata, che si adatta automaticamente al tipo di corrente disponibile. Sono supportati i seguenti valori:

AC 100-240V~/50-60 Hz. Osservare le Indicazioni di sicurezza relative all'alimentazione elettrica a pag. 7 e seguenti. L'alimentatore viene collegato a una presa a corrente alternata mediante un cavo di alimentazione. Il cavo a corrente continua dell'alimentatore viene collegato al lato destro del notebook (21).

L'alimentatore è dotato di un interrottore di accensione/spegnimento.
Quando l'interruttore si trova su OFF (0) non viene consumata corrente e il notebook non è alimentato.

Quando è in posizione ON (I), l'alimentatore fornisce corrente al notebook e carica la batteria. Le spie di funzionamento sul notebook indica lo stato di funzionamento. La batteria viene ricaricataanche nelle utilizzza il notebook con l'alimentatore collegato. L'alimentatore consuma correnteanche se non è collegato al notebook. Estrarre pertanto la spina dell'alimentatore alla presa elettrica quando non è collegato al notebook o posizionare l'interruttore su OFF (0).

ATTENZIONE!

Utilizzare esclusivamente il cavo dell'alimentatore e il cavo di collegamento alla rete elettrica forniti in dotazione.

Funzionamento a batteria

NOTA!

Quando la batteria è nuova, caricarla e scariarla Completely per almeno due o tre volte consecutive affinché raggiunga la massima capacité di potenza!

Le batterie accumulano energia elettrica nelle loro celle e la rilasciano quando è necessario.

Si consiglia di scaricare e ricaricare la batteria completeness per ottimizzarne la durata e le prestazioni.

É fondamentale rispetto le Indicazioni di sicurezza che si trovano a pag. 260.

Inserimento della batteria

Inserire la batteria nell'apposto vano. Bloccare la chiusura della batteria per evitare che esca accidentalmente.

Estrazione della batteria

Per rimuovere la batteria spingere le chiusure (1) in posizione

ed estrarre la batteria dal vano (2).

ATTENZIONE!

Non estrarre la batteria quando il dispositorio è acceso, poiché potrebbe verificarsi una perdita di dati.

Quando si ripone la batteria e durante l'uso del notebook, assicurarsi che i contatti sulla batteria e nel notebook non si sporchino o vengano danneggiati. Ciò potrebbe causare malfunzionamenti.

Caricamento della batteria

La batteria viene caricataattraverso l'alimentatore. Quando l'alimentatore è collegato e accesso, la batteria si carica automaticamente, indipendentemente dal fatto che il notebook sia accesso o spento. Quando il notebook è spento, la ricarica completa richiede alcune ore. Quando è accesso, sono necessari tempi molto più lunghi.

NOTA!

L'operazione di carica viene interrotta se la batteria presenta una temperatura o una tensioneccessiva.

Scaricamento della batteria

Mantenere in funzione il notebook a batteria fino a che si spegne autonomamente a causa del basso livello di carica della batteria.

NOTA!

Provedere a salvare per tempo i file aperti per evitare perdite di dati.

Prestazioni della batteria

La durata del funzionamento a batteria varia in base alle impostazioni di risparmio energetico, che è possible modificare secondo le proprie esigenze nel Pannello di controllo, in Opzioni risparmio energia. Il notebook presente inolte un consumo energetico maggiore durante l'esecuzione di determinate applicazioni, come la riproduzione di DVD.

Verifica del livello di carica della batteria

Per verificare il livello di carica della batteria, portare il punctatore del mouse sull'icona Power nella barra delle applicazioni. Questa icona raffigura una batteria e viene visualizzata quando il notebook funziona a batteria.

Per ulteriori informazioni relative alle impostazioni, fare doppio cli cull'icona.

NOTA!

Se si anomalano gli avvisi di batteria quasi scarica, il notebook si spegnerà.

ATTENZIONE!

Non estrarre mai la batteria quando il notebook è acces o quando non è ancora passato alla modalità Sospensione, in quanto si potrebbe verificare una perdita di dati.

Il notebook offre funzioni automatiche e modificabili di risparmio energetico che consentono di ottimizzare la durata della batteria e di ridurre i costi di gestione generali. Sono disponibili la modalità Risparmio energetico e la modalità Ibernazione.

Modalità Risparmio energetico

Impostando esta modalità, il contento della memoria RAM del notebook viene mantenuto, nelle praticamente tutti gli altri componenti del notebook vengono disattativi o il loro consumo energetico viene ridotto al minimo. Per riaccendere il computer, premere brevamente l'interruttore ON/OFF.

In modalità Sospensione il notebook consuma pochissimo e resta attivo. Si può ripristinare la completeness functionalità del notebook premendo un qualiasi tasting della tastiera.

Modalità Ibernazione

La modalità Ibernazione è una variante dello spegnimento completo del notebook. Quando il notebook passa alla modalità Ibernazione, tutti i dati della sessione di lavoro attuale vengono rilocati alla memoria RAM a un file salvato sul disco fisso. Una volta completato il salvataggio di tutti i dati sul disco fisso, il notebook si spegne. Alla riaccensione del notebook, il BIOS riscrive quello file nella memoria RAM e il notebook torna esattamente allo stato in cui si trovava quando è stato spento.

Se durante la modifica di un documento viene chiuso il coperchio del notebook (a condizione che siano impostate le relative Opzioni risparmio energia nel Pannello di controllo), il notebook esegue automaticamente le operazioni sulla descritte e, al riavvio, l'utente si nitroverà esattamente alla riga del documento che stava modificando prima dell'interruzione del lavoro.

Display

Aperture e chiusura del display

Il display si chiude mediante la speciale costruzione delle cerniere, grazie alle quali non è necessaria una chiusura supplementare.

Per après il display, sollevarlo tenendolo con pollice e indice fino a raggiungere la posizione desiderata.

ATTENZIONE!

Non aprire il display con un'inclinazione superiore ai 120^ e non forzare. Afferrare sempre il display al centro quando lo si après, lo si sposta e lo si chiude.

Mediate le Opzioni di risparmio energia è possibile assegnare funzioni diverse all'apertura e alla chiusura del display.

Risoluzione dello schermo

Lo schermo installato è impostato a 1366 x 768 pixel. Se nel programma di Windows Pannello di controllo ⇒ Aspetto e personalizzazione vengono modificate le impostazioni dello schermo, è possibile che la visualizzazione non occipi più l'intera superficie del monitor.

L'ingrandimento potrebbe deformare la visualizzazione, soprattutto i caratteri. Collegando uno schermo esterno con una risoluzione superiore, è comunque possibile utilizzare una risoluzione più alta.

Nel programma di Windows di nome Pannello di controllo Aspetto e personalizzazione, è possible modificare la visualizzazione impostandola alle modalità supportate.

Aspetto e personalizzazione

Questo programma consente di personalizzare le impostazioni dello schermo, quali l'imagine di sfondo, il salvaschermo o l'Active Desktop (Web) e altre impostazioni dettagliate della scheda grafica. Avviare il programma nel modo seguente:

• Fare cig con il tasto destro del mouse sul desktop di Windows, quindi con il tasto sinistro su Personalizza

oppure

• Da Start Pannello di controllo Aspetto e personalizzazionefare doppio cli c con il tasto sinistro del mouse.

Selezionare una delle opzioni seguenti:

• Personalizzazione
• Schermo
• Gadget per il desktop
• Barra delle applicazioni e menu Start
  Centro accessibilità
• Opzioni cartella
• Caratteri

Collegamento di un monitor esterno

Il notebook dispone di una porta VGA (11) per il collegamento di un monitor esterno.

Spagnere il notebook.
- Collegare il cavo del monitor esterno alla porta VGA del notebook (11).

In alternatively è possible usare la porta digitale HDMI (High Definition Multimedia Interface) (12) per il trasferimento dei segnali video e audio.

Collegare il monitor esterno alla rete elettrica e accenderlo.
Accendere il notebook.

Dopo il caricamento del sistema operativo, viene rilevato lo schermo esterno. Si après quindi una finestra in cui sono disponibili diverse modalità di visualizzazione:

In Piu schermi selezionare una delle opzioni segunti:

• ReplicaQUESTischermi
• Estendi quosti schermi
• Mostra desktop solo per 1
• Mostra desktop solo per 2

Duplicazione del desktop

Questa modalità duplica il desktop del notebook, visualizzandoloanche sul monitor esterno.

NOTA!

Questa modalità richiede che i due schermisiano impostati alla stessa risoluzione.

Estensione del desktop

In esta modalità, sul secondo schermo (esterno) viene visualizzato un desktop vuoto. Le finestre presenti sul primo schermo possono essere spostate al secondo e viceversa.

La risoluzione e la qualità dei colori di ognuno dei due monitor sono essere impostate separatamente in Pannello di controllo Aspetto e personalizzazione.

Mostra desktop solo per 1

Il desktop è visualizzato solo sul monitor principale 1.

Mostra desktop solo per 2

Il desktop è visualizzato solo sul secondo monitor (esterno).

Inserimento di dati

La tastiera

Grazie alla doppia funzione di alcuni tasti, la tastiera offre le stesse funzioni di una tradizionale tastiera Windows. Alcune funzioni vengono attivate con il tasto Fn, normalmente presente su tutti i notebook:

Combinazioni di tasti specifiche per notebook

Combinazione	Descrizione
Fn + F1	Risparmio energetico. Di seriese, questa combinazione di tasti spegne il computer. Per personalizzare questi tasti, aprire le Proprietà dello schermo nelle opzioni di risparmio energia.
Fn + F2	WLANConsente di attivare/disattivare la funzione WLAN.
Fn + F3	BluetoothConsente di attivare/disattivare la funzione Bluetooth.
Fn + F4	Smart PowerCon Questa combinazione di tasti è possibile scegliere fra varie possibilità: modalità superrisparmio, modalità risparmio energia, bilanciata e velocità elevata.
Fn + F5	Più scuroConsente di ridurre la luminosità dello schermo.
Fn + F6	Più chiaroConsente di aumento la luminosità dello schermo.
Fn + F7	RetroilluminazioneConsente di disattivare la retroilluminazione per risparmiare energia. L'illuminazione viene ripristinata premendo un tasting qualsiasi.
Fn + F8	Consente di passare alla visualizzazione su LCD a quella su monitor esterno e a quella contemporanea su entrambi gli schermi.
Fn + F9	TouchpadConsente di attivare/disattivare il touchpad.
Fn + F10	Escludione dell'audioConsente di attivare/disattivare la riproduzione audio.
Fn + F11	Consente di ridurre il volume della riproduzione audio.
Fn + F12	Consente di aumento il volume della riproduzione audio.
Fn + Sc Lk	ScorrimentoCon questa combinazione di tasti si attiva o si disattiva la funzione "Scorrimento". Nella maggior parte delle applicazioni viene utilizzata per scorrere la schermata sulla muovere il cursore.

II touchpad

In modalità normale, il puntatore del mouse segue lo spostamento del dito sul touchpad.

ATTENZIONE!

Nonutilizzare lapunta di una biro o altri oggetti,perché potrebbero provocare un malfunzionamento del touchpad.

Sotto il touchpad si trovano un taste destro e sinistro che vengono utilizzati come quelli di un normale mouse.

Épossiblefareclicodoppioclicancheiredtamente sultouchpad, toccando brevamenteuna o duevolte la superficie dello stesso.

Nel Pannello di controllo di Windows®, alla你可以 Mouse sono disponibili diverse impostazioni che possono amplificare l'utilizzo quotidiano del computer.

Comandi a due dita sul touchpad

Il touchpad supporta i comandi a due dita che, in alcune applicazioni, consentono di eseguire determinate azioni.

Con il touchpad è possible eseguire i seguenti comandi:

Figura		Comando	Funzione
		Ingrandisci / Riduci	Rimpicciolire l'oggetto / Ingrandire l'oggetto
		Ruota	Ruotare l'oggetto in senso antiorario
		Sfiora da sinistra a destra / Sfiora da destra a sinistra	Sfogliare avanti / sfogliare indietro
		Scorri	Nella maggior parte dei programmi, QUESTa funzione consente di scorrere la schermata alla muovere il puntatore del mouse.

Il disco fisso

Il disco fisso è il supporto dati principale: fornisce un'elevata capacité di memoria e consente di accedere rapidamente ai dati.

Insieme al notebook, avete acquistato una versione OEM* del sistema operativo Microsoft Windows® che supporta tutte le funzionalità del notebook. Il disco fisso è GISato configurato per operare in modo ottimale e, normalmente, l'utente non deve eseguire alcuna installmente.

Ilsystema operativo Windows®occupa una parte del disco fisso con i dati necessari alla gestione del disco stesso. Di conseguenza non è disponibile l'intera capacité del disco fisso. Questo spiega le possibili differenze fra le informazioni che vengono visualizzate nel BIOS e nelsystema operativo. Il disco fisso contiene il systema operativo del notebook, altri programmi applicativi e i file di sicurezza che occupano un parte dello spazio sul disco.

Nella prima partizione (C:)si trovano ilsystema operativo, i programmi applicativi e i documenti dell'utente.

La seconda partizione (D:)viene usata per il salvataggio dei dati e contiene inoltre i driver (D:\Driver) e i programmi ausiliari (D:\Tools) per il notebook.

ATTENZIONE!

Due partizioni non sovrascrivibili contengono inoltre i file di avvio per il ripristino del sistema ( pag. 332) e i dati per l'installazione di Windows® 7. Queste partizioni non sono visibili e non possono essere cancellate.

Cartelle importanti

Di seguito un elenco delle cartelle principali e del relativo contentuto.

ATTENZIONE!

Non cancellare o modificare queste cartelle o il loro contentuto. Ciò potrebbe causare la perdita di dati o danneggiare la funzionalità delsystema.

C:\ La cartella base dell'unità C: contiene file importanti, necessari per l'avvio di Windows. Per impostazione predefinita, questi file sono nascosti per motivi di sicurezza.
C:\Programmi Come lascia intuire il nome, in esta cartella i programmi installano i file dell'applicazione.
C:\Windows Cartella principale di Windows nella quale il sistema operativo salva i file diSYSTEMA.
D:\Driver In esta cartella si trovano i driver necessari per il notebook (già installati).
D:\Tools Contiene i programmi supplementari e la documentazione relativa al notebook.

L'unità ottica

Insetimento di un disco

A differenza delle unità ottiche dei PC desktop, il notebook necessita di un supporto per tenere fermo il CD/DVD.

Quando si insertisce un CD/DVD, premerlo sul supporto finché scatta in posizione.

NOTA!

Non incollare pellicole o etichette sui CD/DVD e non utilizzato dischi danneggiati o deformati, perché potrebbero provocare anni all'unità

ATTENZIONE!

Non utilizzato dischi graffiati, rotti, sporchi o di scarsa qualità. Data l'elevata velocità a cui sono sottoposti, potrebbero spezzarsi e distruggere i dati o danneggiare il dispositorio. Prima di inseire un disco, osservarlo attendamente: se si notano danni o sporcizia, non utilizzato.

I danni derivanti dall'utilizzo di supporti difettosi non sono coperti da garanzia e devono essere riparati a spese dell'utente.

Quando il notebook è acceso, premere il pulsante d'espulsione (19) sull'unità ottica per aprire il vassoio.
Estrarre completeness il vassoio con cautela.
Togliere il disco dal suo involucro, possibilmente alla toccare la parte non stampata. Inserire il disco nel vassoio con la scritta verso l'alto e premere leggermente verso il basso. Si dovrebbe udire il rumore del disco che scatta in posizione sul supporto.
- Verificare che il disco possa ruotare liberamente e spingere con cautela il vassoio nell'unità ottica finché scatta in posizione. Per impostazione predefinita, l'unità ottica è contrassegnata con la lettera "E". Esplora Risorse (Computer) consente di accedere facilmente ai dati del CD/DVD. Avviare il programma ausiliario Computer mediante il collegamento sul desktop o premendo contemporaneamente il tasto Windows e il tasto "E". Aprire Esplora Risorse da Start ⇒ Tutti i programmi ⇒ Accessori. Se si utilizzato DVD-Video (o file audio e video salvati su CD-Dati), viene usato automaticamente il programma di riproduzione multimediae preinstallato.
Per estrarre un CD, premere il tasting d'espulsione.

ATTENZIONE!

Non tentare di rimuovere il disco dall'unità finché il notebook accede all'unità ottica.

Estrazione d'emergenza di un disco bloccato

Qualora il vassoio non si aprisse più automaticamente, pourrait_manualmente se il disposativo è provvisto di un'apertura di emergenza (20).

• Chiudere Windows e specnere il computer.
  Inserire un oggetto lungo e appuntito (ad es. una graffetta aperta) nel foro dell'apertura di emergenza, fino a che si incontrera una resistenza.

Apririlevassoioconuna leggerapressione.
Estrarre il CD e riavviare il computer.

Riproducione elettura di dischi

Il notebook più riproduire CD audio, film su DVD o CD/DVD di dati.

Dopo aver inserito un disco, viene visualizzata una finestra che consente di selezionare diverse opzioni di riproduzione. In genere sono disponibili vari programmi.

Se la finestra di selezione non dovesse apriri, è possible accedere all'unità ottica mediente

Esplora Risorse

o Computer

Informazioni regionali per la riproduzione di DVD

La riproduzione di film su DVD include la decodifica dei video MPEG2, dei dati audio digitali AC3 e dei contentuti con protezione CSS.

CSS (denominato talvoltaanche Copy Guard) è il nome di un programma per la protezione dei dati,utilizzato dalle industrie cinematografiche per prevenir la duplicazione illegale. Tra le diverse regolamentazioni previste dai licenziatari CSS, le principali riguardano le limitazioni della riproduzione di contenuti specifici per paese.

Per agevolare la diffusione dei film in zone geografiche circoscritte, i titoli DVD vengono sblocati per determinate regioni. Le leggi sul Copyright esigono che agli film su DVD sia limitato a una specifica regione (solitamente la regione in cui viene venduto). è possibile che esistano versioni di film su DVD disponibili per più regioni, ma le regole CSS impongo che agli sistema di decodifica CSS possa essere utilizzato in una sola regione.

NOTA!

Le impostazioni regionali possono essere modificate fino a un massimo di cinque voltetramite il software di riproduzione, successivamente l'ultima impostazione sare alla permanente. Qualora si desiderasse modificare di nuovo questa impostazione regionale, la modifications dovrè essere effettuata direttamente dal produttore. Le spese di trasporto e di configurazione sono a carico dell'utente.

Informazioni sul masterizzatore

Questo paragrafo si riferisce soltanto ai notebook dotati di unità CD-RW, unità combinata (lettore CD/DVD) o unità DVD-RW.

Innanzi tutto, forniamo alcune informazioni sui cosiddetti supporti vergini.

CD/DVD vergini

I normali CD vengono stampati da un glass master e successivement sigillati. Sui supporti vergini, le informazioni digitali vengono incise dal laser del masterizzatore. Pertantoamenti sono più delicati dei normali CD. Evitare perché, soprattutto per i supporti vergini:

• Esposizione alla luce solare (UVA/UVB)
  Graffi danneggiamenti
• Temperature extreme

La_sched audio

Il notebook integra una sched audio stereo a 16 bit e con supporto degli effetti audio surround (3D). La sched audio è compatibile con gli standard industriali Sound Blaster e Microsoft Sound System Versione 2.0. Ciò garantisce il supporto ottimale di tutti i programmi e giochi attuali. Per regolare il volume, fare clc sull'icona dell'altoparlante nella barra delle applicazioni.

Fare cli s Mixer per aprire il mixer del volume.

É possibile regolare il volumeanche mediante le combinazioni di tasti Fn F11 e Fn + F12.

Collegamenti audio esterni

Il notebook è dotato di audio diffusori stereo incorporeati ed è in grado di riproduire suoni perché l'ausilio di altre apparecchiature. Le connessioni esterne consentono di collegare il notebook a dispositivi esterni.

AVVISO!

L'utilizzo degli auricolari a volume elevato produce una pressione acustica
eccessiva e può provocare danni
permanenti all'udito. Impostare il volume al minimo prima di avviare la
riproduzione. Avviare quindi la
riproduzione e aumento il volume fino a raggiungere un livello gradevole.
Modificando l'impostazione di base dell'equalizzatore, il volume più
aumentare e causare danni permanenti all'udito. Anche le modifiche dei driver, del software, dell'equalizzatore, del
systema operativo, ecc. possono
provocare un aumento del volume e
quindi danni permanenti all'udito.
L'ascolto prolongato ad alto volume con gli auricolari/cuffie più danneggiare I'udito.

Uscita audio/ Uscita audio digitale (SPDIF) (15)	Per riproduire l'audio tramite un decoder surround esterno collegato con un cavo ottico (acquistabile separamente nei negozi specializzati). Per la riproduzione mediante impianti audio esterni, come diffusori (attivi) o cuffie.
Porta microfono (16)	Per la registrazione mediante un microfono esterno.

Dolby® Avanced Audio

L'audio surround produce effetti home cinema spettacolari.

Il Dolby® Avanced Audio fa sentire l'ascoltatore al centro degli avvenimenti che si svolgono sullo schermo – per vivere un'esperienza come al cinema, a casa e ovunque ci si trovi.

Un'esperienza straordinaria e personale grazie all'audio surround.
- Una combinazione di工程技术 per un intrattenimento coinvolgente con qualsiasi coppi di audiodiffusori o cuffie.
- Facilmente collegabile all'impiano Home Theater con un unico cavo digitale.

Funzionamento in rete

Cos'è una rete?

Si parla di rete quando diversi PC sono collegati direttamente uno all'alto.

Gli utenti possonoositrasferireinformazioni edati tra i PC e condividere risorse (stampanti,unità disco).

Alcuni esempi pratici:

• In un afficio, ci si scambiano messaggi via e-mail e gli appuntamenti vengono gestiti centralmente.
• Gli utenti condividono una stampante in rete e salvano i dati su un computer centrale (server).
• Due o più PC vengono collegati per giocare in rete o condividere dati.

Collegamento Ethernet

Se il notebook è provvisto di una connessione Ethernet, è possibile collegarlo a una rete. Le spiegazioni seguenti si riferiscono a notebook che possiedono una connessione di rete.

Collegare un'estremità del cavo con il connettore RJ45 all'interfaccia di rete del notebook e l'altra a un altro PC o hub/switch.

Ulteriori spiegazioni sono disponibili nella guida in linea di Windows® raggiungibile dal menu Start.

Wireless LAN (reteswana fili)

La wireless LAN è una dotazione opzionale. Questa funzione consente di instaurare un collegamento di rete senza fili con un altro dispositorio. Prima di attivare il collegamento, leggere il successivo paragrafo sui requisiti necessari. É possibile attivare/disattivare la funzione wireless LAN mediante la combinazione di tasti Fn+F2.

ATTENZIONE!

Si sconsiglia l'uso della funzione WLAN in luoghi (ad es. ospedali, aerei ecc.) in cui si trovano dispositivi radiosensibili. Attivare la funzione solo una volta accertata l'assenza di qualsiasi interferenza.

Requisiti

È possibile collegarsi a un cosiddetto LAN Access Point, un dispositivo per la trasmissioneenza fili che comunica con il notebook e ne gestisce l'accesso alla rete collegata.

I LAN Access Point sono usati comunamente nei granidi uffici, aeroporti, stazioni ferroviarie, università o Internet point e consentono l'accesso a servizi e reti proprie o a Internet.

Generalmente, l'accesso è a pagamento. Spesso gli Access Point disponogo di un modem DSL integrato; in tal caso sono chiamati "router" e stabiliscono la connessione tra la linea Internet DSL e la wireless LAN.

Anche perché Access Point è possibile collegarsi a un altro dispositivo dotato di funzionalità wireless LAN. Tuttavia, perché router, la rete è limitata alle apparecchiature direttamente collegate.

La connessione di rete sono fili funzioni in base allo standard IEEE 802.11n ed è compatibile con lo standard IEEE 802.11b/g.

Nel caso in cui si utilizzzi una cifratura per le trasmissioni, delve essere uguale per tutte le apparecchiature. La cifratura è una procedura che protege la rete dagli accessi non autorizzati.

La velocità massima di trasferimento può variarere in base alla distanza e al carico di rete della controparte.

Risoluzione dei problemi di rete

Perché nelle Risorse di rete non vengono visualizzate le condivisioni?

Le Risorse di rete non visualizzano la situazione in tempo reale. Verificare la condivisione, cercando il nome del relativo computer.

Perché facendo cli cille sulle Risorse di rete viene visualizzato un messaggio di erre?

Il nome del computer deve essere unico nella rete e non cui è quero essere uguala a quello del gruppo di lavoro.

Sembra che le schede di rete non siano in grado di comuncare. Da casa può dipendere?

Forse una delle schede opera a una velocità diversa (ad es. 10, anziché 100 Mbit/sec.) e il notebook non è in grado di riconoscerlo. Impostare una velocità compatibile nel driver di rete.

Per il collegamento diretto di due PC, utilizzato un cavo cross-link, o in alternatively un cavo patch.

Controllare i protocolli e la configurazione.

Il trasferimento dei dati è problematico o molto lento. Quali potrebbero essere le cause?

È possibile che sia stato utilizzato un cavo sbagliato (UTP/CAT3 o inferiore) o che sia stato posizionato vicino a un cavo d'alimentazione o a un'altra sorgente di disturbo.

Bluetooth

La Tecnologia Bluetooth consente di collegare dispositivi a breve distanzaenza l'utilizzo di fili. I dispositivi Bluetoothtrasferiscono i dati via radio, rendendoosi possibile la comunicazione di computer,telefoni cellulari, stampanti,tastiere,mouse e altri dispositivienza l'utilizzo di cavi. Esistono diverse varianti di impiego della Tecnologiaenza fili Bluetooth. Segue un elenco di alcune di esse:

• Creazione di una connessione Internetrawnenza fili tramite Telefonocellulare.
• Trasferimento di file tra computer o tra un computer e un'altro dispositorio.
• Stampa con stampante Bluetooth.
  Utilizzato di tastiera e mouse Bluetooth.
• Connessione a PAN (Personal Area Network).
• Sincronizzazione di un Personal Digital Assistant (PDA) con un computer o un'alto dispositivo che supporta la technologia Bluetooth.

La velocità di trasferimento dati della TECHNOologia sono fili Bluetooth più variate in base al dispositivo usato o ai fattori ambientali. I dispositivi Bluetooth consentono di trasferire datiattraverso le pareti, da dentro una tasca o una valigetta. IltrasferimentotramitedispositivoBluetooth avviene ad alta frequenza a 2,4 Gigahertz (GHz).Dato che la stessa frequenza viene utilizzataanche per trasferire i datiattraverso WLAN, potrebbero verificarsi interferenze reciproche. Di tanto in tanto, potrebbe pertanto essere necessario disattivare temporaneamente la funzione nonutilzzata.E possibile attivate/disattivare la funzione Bluetooth mediatinga combinazione di tasti Fn + F3

ATTENZIONE!

Non attivare la funzione Bluetooth del computer in luoghi in cui si trovano apparecchi sensibili ai segnali radio (ad es. ospedali ecc.). Se non si è certi di poter escludere qualiasi interfereenza o guasto a tali apparecchi, disattivare la funzione Bluetooth.

Lettore di schede multimediali

Le sched e memoria sono supporti utilizzati ad es. nel campo della fotografia digitale e sempre più spesso sostuiscono altri supporti come il dischetto. Il formato e la capacité di una scheda di memoria variano in base al produttore.

Questo notebook supporta i seguenti formati:

MMC (MultiMediaCard)
- SD (Secure Digital), SDHC, SDXC
Memory Stick/Memory Stick Pro

Quando si insertisce la schedà di memoria, accertarsi che i contatti siano rivolti nella direzione giusta, come descrigtto di seguito. L'insertimento scorretto della schedà può provocare danni allettore e/o alla schedà.

Tipo di scheda	Contatti
SD (Secure Digital)	verso il basso
MMC (MultiMediaCard)	verso il basso
Memory Stick	verso il basso
Memory Stick Pro	verso il basso

Insetimento della Scheduled memoria

NOTA!

Le schede di memoria possono essere insertite solo in una direzione. Seguire leindicazioni del paragrafo precedente.

Inserire la性和all'arresto.

Rimozione della scheda di memoria

Per rimuovere le schede SD/MMC o Memory Stick, premere innanzi tutto dello slot per sbloccare il dispositivo di sicurezza.
Estrarle quindi dallo slot e riporle correttamente.

La webcam

La webcam incorpora consente di utilizzare diversi servizi, tra cui Windows Live Messenger.

Esempio di utilizzo con Windows Live Messenger

Avviare Windows Live Messenger e create un account utente se non lo si ha già. Il servizio è gratuite. É necessario pagare sostanto i costi per la connessione a Internet.
- Selezionare dall'elenco l'interlocutore e fareblick sull'icona della videocamera在整个的图像中，选择一个图像。

(Imagine: finestra di Messenger per i messaggio istantanei)

La procedura guidata consente di definire le impostazioni ottimali per i diffusori audio, il microfono e la webcam.Seguire le istruzioni visualizzate.

Fare cli su Terminare, per trasmettere la propria imagine con la webcam.
Seanche l'interlocutore hauna webcam,fareclic sullicona della videocamera的进步l'immagine dell'interlocutore per vedere la sua immagine in tempo reale.

Telekomando & TV-Tuner

Telecomando

Questo set telecomando alla fili controlling il programma Media Center sul notebook. Affinché funzioni sono necessari i seguenti requisiti:

• Il notebook deve essere avviato.
  Ilsystema operativodeveesserecompletamente caricato.

(Fig.: telecomando)

Installazione del ricevitore telecomando con attacco USB

Avviare il notebook e attendere che Windows® abbia completato il caricamento.
Inserire il connettore USB del ricevitore telecomando in una porta USB libera del notebook.
Se il driver è installato (di fabbrica), il notebook riconosce automaticamente il dispositivo ed è possibile utilizzato il telecomando.

Inserimento delle batterie

Il telecomando necessita di 2 pile ministilo LR03/AAA da 1,5V.

Rimuovere il coperchio del vano pile sul lato inferiore del telecomando.
Inserire 2 pile ministilo LR03/AAA da 1,5V. All'interno del vano è indica la direzione in cui devono essere insertite le pile.

ATTENZIONE!

Pericolo di esplosione in caso di sostituzione non corretta della batteria. Per la sostituzione, utilizzato sempre lo stesso tipo o un tipo equivalente.

Sintonizzazione di frequenza telecomando

Premere il tasto di collegamento sul lato superiore del ricevitore USB. La spia di stato inizia a lampeggiare.
Premere brevamente il tastingutto il coperchio sul vano pile del telecomando. Quando si rilascia il tasting, la frequenza viene modificata.
La spia di stato si spegne.
Richiudere il vano pile.

Tasto per la sintonizzazione di frequenza

Funzioni dei tasti

NOTA!

Le funzioni descritte di seguito sono standard. A seconda della modalità operativa (TV, video, foto, ecc.) alcuni tasti possono essere funzioni diverse o non essere necessariamente utilizzati.

		Consente di avviare applicazioni televideo.
		Attivare il modo di risparmio energetico
		Tasto funzione speciale rosso (ad es.Scelta traccia audio)Tasto funzione speciale giallo(ad es.Scelta angolazione)Tasto funzione speciale blu (ad es.Scelta capitolo)Tasto funzione speciale verde (ad es.Scelta sottitoli)
		Funzione di guida varabile in base all'applicazione.
		Funzione EPG (Electronic Program Guide, guida elettronica ai programmi)
		Consente di passare al punto precedentamente scelto.
		Per passare al programma seguente, premere ▲. Per passare al programma precedente, premere ▼.
		Consente di attivare/disattivare la riproduzione del suono.
	Per augmentare il volume, premere +. Per ridurre il volume, premere - .
	Consente di avviare Media Center.
I tasti di navigazione consentono de selezionare la funzione desiderata. La selezione si sposta nella direzione individata delle frece. Premere il tasto OK per confermare la scelta.
Titolo/immagine/capitolo precedente
Titolo/immagine/capitolo successivo
Avvolgimento
Consente di avviare la riproduzione.
Avanzamento
Consente di avviare la registrazione
Consente di arrestare la riproduzione/registrazione.
Consente di interrompere la riproduzione nel punto selezionato.
Scelta diretta dei programmi TV mediate numeri. Immissione di dati per varie funzioni (televisione, ecc.).

TV-Tuner

Il notebook viene fornito con un sintonizzatore DVB-T con attacco USB.

Messa in esercizio sintonizzatore DVB-T con attacco USB

Il sintonizzatore fornito dispone di un attacco antenna DVB-T e viene collegato a una porta USB.

Per evitare danni al notebook a al sintonizzatore TV, in caso di inutilizzato o trasporto, scollegare il sintonizzatore TV dal notebook. Per utilizzato di nuovo la funzione TV, ricollegare il sintonizzatore alla porta USB più usata in precedenza.

NOTAI!

Collegare il sintonizzatore TV possibilmente sempre alla stessa presa su cui è stato installato. In caso contrario, gli viene attribuito un nuovo ID ed è necessario installare di nuovo il driver.

Collegamento sintonizzatore DVB-T con attacco USB

• Dop aver avviato Windows® collegare il sintonizzatore TV a una porta USB libera.
  Avviare l'applicazione (Windows Media Center) per la ricezione TV per configurare il sintonizzatore TV. L'assistente vi guideràattraverso il programma.

Rimozione del sintonizzatore DVB-T con attacco USB

Per rimuovere il sintonizzatore TV:

Scollegare touti cavi.
Scollegare il sintonizzatore DVB-T con porta USB alla porta USB.

Collegamento dell'antenna

Per riceveve un segnale TV digitale con il sintonizzatore TV, collegare l'antenna fornita al sintonizzatore DVB-T con attacco USB mediante l'apposto adattatore antenna.

L'adattatore antenna (cavo corto) deve sempre essere utilizzato, sia con l'antenna in dotazione o con l'antenna domestica.

ATTENZIONE!

Scollegare l'antenna quando l'apparecchio non è in uso, soprattutto durante i temporali. Ciò proteggerà l'apparecchio da possibili colpi di fulmine.

Se a causa di combinazioni errate di comandi, la trasmissione dei dati dovesse essere difettosa o se non fosse più possibile comandare il ricevitore DVB-T a seguito di scariche elettrostatiche (Electro Static Discharge), rimuovere il ricevitore DVB-T e rimetterlo in funzione.

NOTA!

Se si collega il sintonizzatore USB DVB-T tramite un'antenna esterna, questa deve essere messa a terra.

Televisione

Con Windows Media Center Edition forniamo il software ottimale per la visualizzazione della TV digitale, della fotografia digitale e della musica digitale.

ATTENZIONE!

Le registrazioni audio o video richiedono molto spazio (da 1 a 2 GB circa all'ora). Salvare i file non necessari su supporti esterni come ad es. DVD/CD-R o dischi rigidi.

Porta Universal Serial Bus

La porta USB (USB 1.1 e USB 2.0) consente di collegare dispositivi di input, scanner e altre periferiche. É possible collegare fino a 127 dispositivitramite USButilizzando un unico cavo.

Le porte USB 3.0 sono Completely compatible con le versioni precedenti USB 2.0 e 1.1.

Il notebook è dotato di 2 porte USB 3.0 (13 e 14) e 2 porte USB 2.0 (17).

NOTA!

Se possibile, collegare sempre le periferiche USB alla porta su cui sono state installate. In caso contrario, verrà attribuito un nuovo ID alla periferica e ilsystema operativo richiedera una nuova installmente dei driver.

Funzione di carica per cellulari compatibili

Tramite la porta USB 3.0 sul lato sinistro del notebook (13) è possibile caricare un cellulare compatibile (5 Volt max. 1.5A).

La funzione di carica è disponibile quando il monitor si trovava in modalità di risparmio energetico o è spento.

ATTENZONE!

Per risparmiare la batteria del notebook, è consigliabile utilizzare la funzione di carica solo quando il notebook è alimentato alla rete elettrica.

Scollegare i supporti dati esterni da esta porta quando non si utilizes il notebook.

Quando la carica della batteria è inferiore al 10% , la funzione di carica non è disponibile.

Questo valore è impostabile nel BIOS in "Advanced > USB Charger". 10% (default) è il valore minimo.

Sicurezza del notebook

Il notebook offre funzioni software e hardware per impedire l'accesso non autorizzato da parte di terzi.

Impostazione di una password di avvio

Impostando una password di avvio è possibile proteggere il notebook da utilizzi non autorizzati. La password deve essere inserita all'avvio del notebook e viene impostata nel BIOS.

NOTA!

Conservare la password in unippo sicuro. Nel caso in cui venga dimenticata, non sare più possibile cancellarla. In quello caso rivolgersi all'Assistenza clienti.

È inoltre possibile utilizzato le opzioni di sicurezza di Windows per proteggere i dati da accessi non autorizzati. Ulteriori informazioni al riguardo si trovano nel paragrafo Sicurezza dei dati e del sistema (a pag. 331).

Lucchetto Kensington

Il lucchetto Kensington permette di proteggere il notebook da eventuali furti. Lo si può-acquistare nei negozi specializzati.

Software

Questa sezione del manuale è dedicata al software. A tale proposito occorre distinguere fra ilsystema operativo, i software (i programmi applicativi), l'attivazione di Windows e il BIOS.

Conoscere Windows® 7

Windows® 7 è il nuovo sistema operativo di Microsoft e il successore di Vista®. Windows® 7 contiene una serie di funzioni e tecnologie innovative, grazie alle quali il notebook è veloce,affidabile e semplice da usare.

Windows® 7 - Novità

Migliore barra delle applicazioni

Dalla barra delle applicazioni, sul lato inferiore dello schermo, è possibile avviare i programmi e passare da un programma aperto a un altro. Windows® 7 consente di insertire agli programma nella barra delle applicazioni per aprirlo con un solo cig. Inoltre, è possibile cancellare l'ordine delle icone sulla barra delle applicazioni, semplicitamente facendo cig su un'icona e trascinandola nella posizione desiderata. Le icone sono ora molto più grandi, quindi più semplici da usare. Portando il puntatore del mouse sulle icone, vengono visualizzate le anteprime di tutti i file e finestre aperti nel relativo programmà. Se si porta il puntatore del mouse sull'anteprima in miniatura, viene migliorata un'anteprima della finestra a pieno schermo. Quando si allontana il puntatore del mouse alla miniatura,anche l'anteprima a schermo intero viene chiusa.

Jump list

Le jump list consentono di aprirve velocamente i file usati di recente. Per visualizzare gli ultimi file aperti,fare cig con il tasto destro del mouse sull'icona di un programma sulla barra delle applicazioni. Se si fa cig con il tasto destro del mouse sull'icona di Word, vengono visualizzati i documenti Word utilizzati di recente. Inoltre è possibile insertire nelle jump listanche other file per averli sempre a portata di mano. In istesso modo, saranno sempre presenti nella jump list e basteranno pochi cig per accedere ai documenti utilizzati più spesso.

Nelle jump list di alcuni programmi come Windows® Media Player è possibile insereire i comandi utilizzati di frequente. Ad esempio, la jump list di Windows® Media Player contiene opzioni che consentono di riproduire tutti i file musicali e di riaprirle l'ultima playlist.

Nella jump list di Internet Explorer vengono visualizzati i siti visitati più spesso o di recente. Per alcuni programmi, è addirittura possibile accedere velocemente ad alcuni comandi che in passato potevano essere richiamati soltanto all'esterno del programma stesso, come il lavoro per la composizione di un nuovo messaggio e-mail.

Desktop migriorato

Windows® 7 simplifica la gestione delle finestre sul desktop. Ora le operazioni come aprire, chiudere, ridimensionare e disporre le finestre sono più intuitive.

Con Windows® 7, lo svolgimento delle attività quotidiane diventa ancora più facile. Ad esempio, grazie alla funzione di allineamento ("Snaps"), confrontare due finestre aperte non è mai stato così simplice. Non è più necessario adattare manually la grandezza delle finestre. Basta trascinare la finestra con il mouse su un lato dello schermo e verrà ridimensionata a metà schermo. Dopò aver allineato le finestre su entrambi i lati, sare sperimentizzimo confrontarle.

Per visualizzare tutti i gadget per il desktop, portare il mouse nell'angolo inferiore destro del monitor. In quello modo tutte le finestre aperte diverranno trasparenti, nelle desktop e i gadget che si trovano su diesso saranno immediatamente visibili.

Fare cigc sulla barra del titolo di una finestra, "scuoterla" e tutte le altre finestre aperte verranno ridotte a icona sulla barra delle applicazioni. "Scuotere" di nuovo la finestra e le altre finestre verranno nuovamente visualizzate.

Gestione dispositivi migliorata

Windows® 7 consente di collegare, gestire e utilizzare tutte le periferiche attraverso la funzione centrale Dispositivi e stampanti. Tutte le periferiche vengono visualizzate dello stesso punto.

Con la nuova technologia Device Stage, Windows® 7 compie infatti un ulterioriore passo avanti nella gestione delle periferiche. Device Stage aiuta a gestire tutte le periferiche compatibili collegate al computer. Consente di visualizzare lo stato delle periferiche in un'unica finestra ed eseguire i comandi utilizzati più di frequente. Vengono sovrare perfino le immagini delle periferiche per vedere migliormente quali dispositivi sono

collegati. I produttori delle periferiche possono inoltre adattare Device Stage alle proprie esigenze. Se, ad esempio, il produttore della fotocamera fornisce una versione adattata di Device Stage, l'utente cui videere dati come il numero delle foto sulla fotocamera e, quando la fotocamera viene collegata al notebook, vengono visualizzati link a informazioni utili.

Gruppo Home

Con Gruppo Home, una nuova funzione di Windows® 7, collegare i computer domestici è un gioco da ragazzi. Quando il primo PC viene collegato alla rete domestica, Windows® 7 configura automaticamente un Gruppo Home. Aggiungere altri PC con Windows® 7 alla rete domestica è un'operazione velocissima. Su agli PC, è possible indicare esattamente casa deve essere condiviso con tutti gli altri PC della rete. In seguito, l'utilizzo comune di file sui vari PC domestici - e su molti altri dispositivi - è semplice come quando tutti i dati si trovano su un unico disco fisso. In questo modo, è possible salvare le foto digitali sul computer dello studio e accedervi da un laptop che si trova in un'altra stanza. Allo stesso modo,anche la stampante dello studio viene resa automaticamente accessibile a tutti i PC di casa una volta che si trovava nella rete domestica.

Windows® 7 - Guida e supporto tecnico

In questea sezione sono fornite una series diindicazioni,aiuti e proposte per la risoluzione dei problemi.La presente guida riguarda l'interoistema operativo Windows ed è utile sia per utenti principiani che per utenti più esperti.Le informazioni,suddivise per argomenti, possono essere stampate o contrassegnate con segnalibri.Per cominciare:

Fare cli s u Start
- Selezionare Guida e supporto Tecnico

Windows® 7 - Attività iniziali

Ecco tutto ciò che bisogna sapere per configurare il notebook.

Questa funzione consente ai principianti eagli utenti esperti di definire impostazioni aggintive per l'utilizzo ottimale di Windows 7.

Attività iniziali è suddiviso in tante piccole aree tematiche. L'utente ha quando la possibilità di consultrare gli argomenti in base alle sue conoscenze. Di seguito alcuni link:

Scopriré le novità di Windows® 7, accederà a Internet
Personalizzare Windows
- Trasferire file e impostazioni da un altro computer
Utilizzare un gruppo home per condidere contentuti con altri computer
Scegliere quando ricevere la notifica delle modifiche al computer
- Eseguire il backup dei file
- Aggiungere nuovi utenti al computer
- Cambiare le dimensioni del testo sullo schermo

Utilizzato Attività iniziali per comprendere meglio come utilizzare il notebook e come riconoscere e correggere eventuali problemi.

Apriere Attività iniziali come indicato di seguito:

Fare cli Su Start
Selezionare dall'elenco dei programmi Attività iniziali.

Windows® 7 - Controllo dell'account utente

Il controlledo dell'account utente impedisce l'esecuzione di modifiche non autorizzate al notebook.

Quando viene effettuata una modifica non autorizzata, appeare una finestra con il messaggio Consentire al programma seguente di apportare modifiche al computer?

Fare cli su Continua per proseguire l'opération.
Fare cli su Annulla per interrompere l'operazione.

Windows® 7 - Pannello di controlled

Il Pannello di controllo consente di modificare le impostazioni di Windows. Queste impostazioni regolano quasi tutti gli aspetti relativi alla visualizzazione e alle funzioni di Windows e consentono di configurare il sistema operativo in base alle proprie esigenze.

Alla prima aperture del Pannello di controllo, alcuni degli elementi utilizzati più di frequente vengono visualizzati raggruppati in categoria.

Quando è attiva la visualizzazione per categoria, per ricevere ulteri informazioni su un elemento del Pannello di controllo, tenere il puntatore del mouse sull'icona o sul nome della categoria e leggere il testo visualizzato.

Per aprire un elemento,fare clic sull'icona o sul nome della categoria.

Per alcuni di questi elementi viene aperto un elenco che contiene operazioni eseguibili e una selezione di singoli elementi del Pannello di controllo. Per cercare un elemento nel Pannello di controllo, usare uno dei due metodi seguenti:

Digitare una o più parole nel Campo di ricerca.
Accanto alla voce Visualizza fare cige su Icone grandi o Icone piccole per visualizzare l'elenco di tutti gli elementi del Pannello di controllo.

Windows Media Center

Windows Media Center è la piattaforma per l'home entertainment di Windows® 7. Con Windows Media Center è possible guardare la televisione, registrarare trasmissioni TV, riproduire DVD e musica, visualizzare fot e molto altro, usando il telecomando o il mouse.

NOTA!

La disponibilità delle funzioni dipende alla dotazione hardware del notebook, ad es. la funzione TV richiede un sintonizzatore TV.

Per avviare l'home entertainment:

Accendere il notebook.
Fare cli s u Start
Fare cli s u Windows Media Center.

Di seguito un riepilogo delle funzioni di Windows Media Center:

Menu principale	Sottomenu
TV + film	Registazioni Se si collega un sintonizzatore TV, è possible registrare le trasmissioni. Questa你可以 menu consente di riproduire le trasmissioni registrate, cancellarle o masterizzarle su supporti dati esterni.
	Riproduzione DVD Consente di riproduire DVD.
	Configurazione TV Se si dispone di un sintonizzatore TV esterno, è possibile configurare il segnale TV.
Contenuti multimedia online	Programmi Questa libreria di programmi presenta un elenco di contentu multimedia on-line. Consente di accederà a contentu via Internet: dalle mediate che on-line ai portali di news sono ai nego di musica. Per utilizzato esta funzione è necessario disporre di una connessione Internet.
Attività	Impostazioni È possibile adattare Windows Media Center alle proprie esigenze, ad esempio definendo le impostazioni del controllo genitori.
	Arresta il systema Consente di chiudere non solo Windows Media Center, ma l'interosystema operativo. Prima di spegnere ilsystema, assicurarsi che tutte le altre applicazioni siano GISchuse.
	Masterizza CD/DVD Consente di richiamare il software di masterizzazione per masterizzazione un disco.
	Sincronizza Se si collega un dispositivo esterno, ad esempio unlettore MP3 o una macchina fotografica digitale, èpossibile sincronizzare i dati fra il notebook e taledispositivo.
	Aggiungi Extender Consente di configurare un Windows Media CenterExtender. Tramite un cavo o una rete wireless èpossibile accedere ai dati del proprio notebook.
	"Solo contentuti multimediali" Consente di passare alla modalità a pieno schermodi Media Center.
Immagini + video	Raccolta immagini La Raccolta immagini contiene tutte le immagini Salvate sul notebook. èpossible avviare unapresentazione di dato.
	Riproducuti tutte Per avviare la presentazione di dato selezionare"Riproducuti tutte".
	Catalogo video Nel Catalogo video si trovano tutti i video salvati sul notebook.
Musica	Catalogo musicale Il Catalogo musicale contiene tutti i brani musicali salvati sul notebook. è possibile avviare la riproduzione di un album, di un interprete o di un determinato titolo.
	Riproduci tutti Consente di riproduire tutti i file che si trovano nel catalogo musicale.
	Radio Se si dispone di un sintonizzatore radio hardware esterno, è possibile ascoltare e gestire le stazioni radio.
	Cerca Consente di cercare brani musicali, compositori, interpreti, album ecc. La ricerca inizia non appena vengono digitate le prime lettere.

Installazione di software

NOTA!

Se ilsystema operativo è impostato in modo da accettare l'installazione di software e driver sostanto sequesti sono firmati (autorizzati da Microsoft), viene visualizzato un avviso.

Il software fornito in dotazione è giornamente installato.

ATTENZIONE!

Durante l'installazione di programmi e driver, è possibile che vengano sovrascritti o modificati file importanti. Per poter accederai file originali in caso si verificassero problemi dopo l'installazione, è opportuno fare un back-up dei dati del disco fisso prima dell'installazione.

Seguire leindicazioni fornite dal produttore del pacchetto software.
Quando si insertisce un CD nell'unità, il menu di installatione si avvia automaticamente.

NOTA!

Nel caso in cui l'esecuzione automatica non dovesse funzionare, è probabile che l'omonima funzione "Esecuzione automatica" sia disattivata. Eventually modificare l'impostazione come spiegato nella Guida di Windows® 7.

Esempio di un's installatione manuale alla "Esecuzione automatica":

Fare cli scu Start
Fare cli su Tutt i programmi.
Aprière la voce Accessori.
Selectionare Esegui.
Nel camino Apri digitare la lettera corrispondente all'unità ottica, seguita dal carattere due punti e dal nome del programma di setup.

Confermare facendo cli Su OK.
Seguire le istruzioni del programma.

Disinstallazione di software

Per rimuovere un software installato sul notebook, procedere come segue:

Fare cli scu Start
Fare cli s u Pannello di controlo.
Selezionare quindi I'opzione Programmi.
- Selezionare il programma, avviare la disinstallazione e seguire le istruzioni visualizzate.

Attivazione di Windows

Per proteggere il software alla pirateria, Microsoft ha reso necessaria l'attivazione del prodotto. Non occorre attivare la versione di Windows® 7 installata sul notebook né quella fornita con il notebook, in quanto sono gli state attivate. L'attivazione è necessaria solo nel caso in cui vengano sostituiti diversi componenti essenziali del notebook o venga usato un BIOS non autorizzato.

È possibile riattivare Windows® 7 agli volta che si renderà necessario. Informazioni dettagliate sono disponibili nella guida e sul除去:

http://www.microsoft.com/italia/

Attivazione del prodotto sul notebook

In alcuni rari casi, è possibile che venga richiesto di attivare Windows® 7. Se l'attivazione via Internet dovesse interrompersi con un messaggio di erreore, procedere come segue:

• Selezionare Attivazione Telefonica e farecies finché viene visualizzata la schermata per l'insertimento della chiave del prodotto.
  Fare cli c su Modifica chiave prodotto. Viene visualizzata una nuova finestra. Inserire la chiave del prodotto che si trova sul Certificato di autenticità (Certificate of Authenticity, COA) sul telaio.
  Confermare l'insertimento e seguire le istruzioni visualizzate. Eventually comunicare al consulente Microsoft che si possiede una licenza OEM acquistata con il computer.

Programma Setup del BIOS

Il Setup del BIOS (configurazione base dell'hardware del sistema) offre diverse possibilità d'impostazione per il notebook. Consente, ad esempio, di modificare il funzionamento delle interfacci, le opzioni di sicurezza o la gestione dell'alimentazione. Il notebook è più impostato in modo da garantire un funzionamento ottimale.

ATTENZIONE!

Modificare le impostazioni solo se effettivamente necessario e se si ha familiarità con le diverse possibilità di configurazione.

Esecuzione del Setup del BIOS

È possibile eseguire il programma di configurazione solo pochi istanti\ dopo l'avvio del systema. Se il notebook è gli avviato, spegnerlo e\ riaccenderlo. Premere il tasto funzione F2 per avviare il SETUP DEL\ BIOS.

Kaspersky Internet Security

Kaspersky Internet Security è uno strumento che offre numerous funzioni per la protezione dei dati. Oltre a proteggregate dai virus, difende dallo spam e dagli attacchi provenienti alla rete. Altri componenti del software proteggoni il computer delle minace finora sconosciuti e dagli attacchi di phishing e consentono di regolare l'accesso a Internet. Una protezione completa copre tutti gli aspetti relativi al trasferimento e alla condivisione dei dati.

Kaspersky Internet Security è preinstallato, non è pertanto necessaria l'installazione. Nel caso in cui si rendesse tuttavia necessaria l'installazione (ad es. in seguito a un ripristino del sistema), il pacchetto software è disponibile sul disco Application and Support fornito in dotazione.

Kaspersky Internet Security include i seguenti componenti di sicurezza:

Anti-Virus-File

Anti-Virus-File previene le infezioni al file system del computer.

Questo componente viene caricato all'avvio del sistema operativo, risiede costamente nella memoria RAM del computer e analizza tutti i file che vengono aperti, salvati ed eseguiti sul PC e su tutte le unità collegate. Kaspersky Internet Security intercetta qualsiasi attacco ai file e analizza i file per individuare i virus conosciuti. Un file viene dichiarato utilizzabile quando è privo di virus o è stato disinfettato dal programma.

Anti-Virus-Mail

Anti-Virus-Mail analizza le e-mail in partenza e in arrivato sul computer. Le e-mail vengono consagnate al destinatario soltanto se non contengono oggetti pericolosi.

- Filtro Web / Protezione per i bambini

Il filtering Web blocca la visita ai siti pericolosi, creando un ambiente di lavoro sicuro quando si naviga in Internet.

La protezione per i bambini consente di limitare l'accesso a risorse Internet e programmi in base all'ètà dell'utente.

NOTA!

In presenza di una connessione Internet attiva, Kaspersky Internet Securityiene attivato automaticamente. Non è necessaria l'attivazione manuale. Al termine del periodo di test, Kaspersky Internet Securityiene disattivato automaticamente. Si consiglia pertanto di acquistare per tempo una licenza, per garantire una protezione ottimale del PC.

Dopo la registrazione gratuite, per tutto il periodo di test, il sacchetto Kaspersky Internet Security verrà aggiornato con le ultime informazioni sui virus.

Consultare in proposito le informazioni disponibili all'indirizzo:

http://www.Kaspersky.com

NOTA!

Alla prima connessione on-line, ilsystema operativo e il software antivirus vengono aggiornati automaticamente. Tali procedure durano in genere alcuni minuti, durante i quali la velocità operativa del computer può diminuire. Ciò si verifica comunique sostanto durante la prima messa in funzione.

Sicurezza dei dati e del sistema

I programmi descritti sono inclusi in Windows. Informazioni dettagiate sono disponibili nella guida di Windows: per visualizzarle, nel menu Start digitare le parole riportate di seguito in grassetto.

Leggere anche leindicazioni apag.253.

Back-up dei dati

Salvare periodicamente i dati su supporti esterni, come CD-R o CD-RW. Windows offre il programma Configurazione e stato backup che si trova in Accessori Utilità di sistema. Eseguire copie di backup delle password e della configurazione del sistema.

Programmi di manutenzione

L'ésecuzione periodica dei programmi Deframmentezione e Pulizia disco cui sprou prevenire errori e augmentare le prestazioni del system. è molto utile inoltre il programma System Information che offre informazioni dettagliate sulla configurazione del system. Anche quosti programmi sono disponibili alla voce Accessori ⇒ Utilità di system.

Ripristino configurazione di sistema

Windows® 7 offre una funzione utile che consente di memorizzare i cosiddetti punti di ripristino. Ilsystema salva la configurazione attuale e, in caso di necessità, la recupera. Questo permette, ad esempio, di annullare un'installazione non andata a buon fine.

I punti di ripristino vengono creati automaticamente dal sistema, ma è possibileanche impostarli manually. L'utente più decidere quando crearli e quantospazio su disco riservare a但这a funzione. Il programma Ripristino configurazione di sistema si trova alla voce Accessori Utilità di sistema.

Prima dell'installazione di un nuovo software o di un driver, è consigliabile impostare un punto di ripristino. Nel caso in cui il sistema dovesse divertare instabile, è possibile tornare a una configurazione funzionante perché cancellare i nuovi documenti. Nel capitolo successivo sono elencate le possibilità di riparazione di un'installazione difettosa.

Risoluzione dei problemi

Windows® 7 include diverse funzioni che garantiscono il funzionamento corretto del notebook e delle applicazioni installate. Queste funzioni aiutano a risolverve i problemi causati alla creazione, cancellazione o sostituzione di file necessari per la funzialità delsysteme operativo, delle applicazioni e delle periferiche.

Il tipo di ripristino da utilizzare dipende dal tipo di problema o di erre. La guida di Windows contiene ulteri informazioni in merito.

Windows® Update

Windows Update è un'estensione on-line di Windows che consente di scaricare da Internet elementi come aggiornamenti per la sicurezza, aggiornamenti importanti, i file della guida più recenti, driver e prodotti Internet.

Il dato Web viene regolarmente aggiornato con nuovi conteni per permettereagli utenti di scaricare in qualsiassi momento gli aggiornamenti più recenti e le correzioni degli errorsi in modo da proteggere il notebook e garantirne la funzionalità.

Windows Update esamina il notebook e propone un elenco di aggiornamenti personalizzati per la configurazione di quel particolare modello.

Tutti gli aggiornamenti di programmi o di componenti hardware che Microsoft considera importanti per il funzionamento del sistema operativo vengono classificati come "aggiornamento importante" e selezioniati automaticamente per l'installazione.

Gli aggiornamenti importanti vengono forniti per eliminare problemi noti e proteggere il notebook da rischi per la sicurezza più conosciuti.

Per scaricare gli aggiornamenti necessari e per mantenere sempre aggiornato il notebook, è sufficiente eseguire i quattro semplici passaggi che seguono:

Fare cli scu Start
Fare cli su Tutti i programmi.
Apriere Windows Update.
Fare cli su Ricerca aggiornamenti.
- Esaminare gli aggiornamenti disponibili per agli categoria efare ciglio su Aggiungi per selezionare l'aggiornamento da installare. è possibile inoltre leggere una descrizione completa di agli singolo elemento facendo ciglio sul link Leggi.
- Dop aver selezionato tutti gli aggiornamenti desiderati, fare clic su Verifica e installa aggiornamenti, quindi su Installa ora.

Windows Update - Informazioni sulla sicurezza dei dati

Per creare un elenco appropriato di aggiornamenti, Windows Update necessita di determinate informazioni sul notebook. Queste includono:

• numero di versione del sistema operativo
• numero di versione di Internet Explorer
• numero di versione di altri programmi software
  identificativ Plug & Play delle periferiche hardware

Windows Update salvaguarda la privacy e non registra il nome, l'indirizzo, l'indirizzo e-mail o altri dati personali dell'utente. Le informazioni raccolte vengono utilizzate esclusivamente durante la consultabione del site e non vengono memorizzate.

Ripristino della configurazione iniziale

Qualora ilsystema non dovesse più funzionare correttamente è possibile ripristinare le impostazioni predefinite.

Utilizzato il disco Application and Support in dotazione.

Limitazioni del ripristino

Le modifiche apporbate alla configurazione (impostazioni per il trasferimento remoto di dati/del desktop/di Internet) e le INSTALLazioni dei software non vengono ripristinate.

Non vengono ripristinati gli aggiornamenti dei driver e le installazioni di nuovo hardware.

ATTENZIONE!

Tutti i dati dell'unità C, compresa la cartella "Documenti", vengono cancellati. Salvare eventually i dati su supporti esterni (seguire leindicazioni di pag.253e pag. 331).

Verrà sempre ripristinato lo stato in cui si trovava il computer al momento dell'acquisto. L'utente dovrá eseguire di nuovo le eventuali installazioni e configurazioni effettuate.

Esecuzione del ripristino

Rimuovere tutte le eventuali unità di memoria di massa collegate (schede di memoria, chiavi USB ecc.).
Accendere il notebook.
- Quando viene visualizzato il messaggio Press F11 to run recovery, premere il pulsante corrispondente. Dopo alcuni secondi appeare il messaggio Windows is loading files. Attendere finché i dati sono caricati. Infine viene visualizzato il menu Power Recover.
- Selezionare la lingua del menu di ripristino.
Fare cli su Next.
A Anything's possible scegliere tra due modalità di ripristino:

• Ripristina su HDD - nessun backup dei dati dell'utente. Tutti i dati del notebook vengono cancellati in modo definitivo. Viene ripristinato lo stato iniziale delsystema.
• Ripristina su HDD - con dati di backup dell'utente. Viene ripristinato lo stato iniziale del sistema e tutti i dati dell'utente vengono salvati in C:\Utenti.

ATTENZIONE!

Se si selezione l'opzione con dati di backup dell'utente, il ripristino richiede molto tempo. Vengono salvati sostanto i dati presenti nella cartella C:\Utenti. Tutti gli altri dati vengono cancellati. Si consiglia pertanto di eseguire back-up periodici dei propri dati su supporti esterni. Si esclude qualsiasi risarcimento per anni dovuti a perdite di dati.

Fare cli su Avanti e seguire le istruzioni visualizzate per ripristinare lo stato iniziale delsystema.

FAQ - Domande frequenti

Devo installare di nuovo i dischi forniti in dotazione?

No. Tutti i programmi sono più preinstallati. I dischi fungono sostanto da copie di sicurezza.

Dove trovo i driver necessari per il mio notebook?

I driver si trovano nella seconda partizione del disco rigido, nelle cartelle Driver e Tools.

Che cos'è a che casa serve l'attivazione di Windows?

In queste istruzioni per l'uso si trovava un capitolo che contiene informazioni dettagliate relative a quello argumento.

Quando devo attivare Windows?

Il software è stato preinstallato in fabbrica. L'attivazione è necessaria, sostanto se ...

... diversi componenti (scheda grafica, CPU ecc.) vengono sostituiti;

... è stata montata una nuova schedà madre;

... è stata installata una nuova versione del BIOS;

... si installa il software su un altro PC.

Quando si consiglia il ripristino dello stato iniziale delsystema?

Scegliere quello metodolo soltanto come ultima soluzione possibile. Leggere il capitolo "Ripristino della configurazione di sistema" a pag. 332, dove sono spiegate le alternative che si hanno a disposizione.

Come si esegue il back-up dei dati?

Eseguire una copia di back-up e un ripristino di alcuni dati salvandoli su supporti esterni (CD-R) per familiarizzare con questo metod. Un back-up diventa inutile se non si è in grado di ripristinare i dati, se il supporto dati (CD-R) è difettoso o non è più disponibile.

Perché devo installare di nuovo un dispositivo USB,anche se l'ho più fatto?

Se il dispositivo non viene collegato alla stessa porta USB sulla quale è stato installato, riceve automaticamente un nuovo identificativo. Il sistema operativo lo riconisce come nuovo dispositivo e lo installa di nuovo. Utilizzato il driver installato oppure collegare il supporto alla porta sulla quale era stato installato.

Assistenza clienti

Primo intervento in caso di malfunzionamenti

Alcuni malfunzionamenti sono dipendere da cause banali, ma talvoltaanche da componenti difettosi. Di seguito è fornita una guida di base che aiuita a ripristinare il corretto funzionamento del notebook.

Nel caso in cui i suggerimenti qui indicate non dovessero essere efficaci, saremo a vostra completeness. Telefonateci!

Individuzione della causa

Iniziare con un controllo visivo accurato di tutti i cavi di collegamento.

Se le spie luminose non funzionano, accertarsi che il notebook e tutte le periferiche siano alimentati correttamente.

• Se il notebook sta funzionando a batteria, collegarlo all'alimentatore e accertarsi che la batteria sia carica.
• Se il notebook è collegato all'alimentatore, controllare la presa e il cavo di alimentazione.
• Scollegare il notebook e controllare tutti i cablaggi. Se il notebook è collegato a periferiche, controllareanche i connettori di tutti i cavi. Non scambiare i cavi dei singoli dispositivi,anche se sembrano perfettamente uguali. Le posizioni dei pin potrebbero essere diverse. Dopo ave accerto che il disposativo è alimentato correttamente e tutte le connessioni sono intatte, accendere nuovamente il notebook.

L'esecuzione regolare dei programmi di Windows® come Utilità di deframmentezione dischi cui除去 eliminare gli erre i augmentare le prestazioni del sistema.

É molto utileanche ilprogramma System Information che si trovain Utilità di systema.

Probleme cause

Lo schermo è nero.

• Questo problema cui si è il peccato.

• La spia di funzionamento (interruptore ON/OFF) è spenta e il notebook è in sospensione.
  Soluzione: Premere l'interruttore ON/OFF.

• Il notebook è in modalità Standby.
  Soluizione: Premere l'interruttore ON/OFF.
• La retroilluminazione è stata disattivata con la combinazione di tasti FN+F7.
  Soluzione: Premere un tasting qualsiasi per ripristinare la retroilluminazione.

Il notebook si spagne notamment è in funzione.

La batteria potrebbe essere scarica. Collegare il notebook all'alimentatore per caricare la batteria.

Il notebook non si accende.

Se il notebook sta funzionando a batteria, controllare che esta sera carica e inserta correttamente.

Visualizzazione sbagliata della data e dell'ora.

Fare cli cull'orologio nella barra delle applicazioni e impostare i valori corretti.

Non è possibile leggere i dati dall'unità ottica.

Controllare che il CD sia inserito correttamente.
L'unità viene visualizzata in Esplora Risorse? In caso affermativo, provare con un altro CD.

La connessione WLAN non funziona.

La funzione wireless LAN viene attivata o disattivata con la combinazione di tasti Fn+F2.

La connessione Bluetooth non funziona.

La funzione wireless Bluetooth viene attivata o disattivata con la combinazione di tasti Fn+F3.

Il touchpad non funziona.

Per attivare il touchpad, premere la combinazione di tasti Fn + F9.

Avete bisogno di ulteriore supporto?

Se nonostante i suggerimenti del paragrafo precedente i problemi persistonto, contattateci. Vi saremo grati se ci aiuterete fornendoci le seguenti informazioni:

• Qual è la configurazione del notebook?
• Quali autres periferiche vengono utilizzate?
• Quali sono i messaggi visualizzati sullo schermo?
• Quale software era in uso al momento della comparsa del problema?
• Quali passi sono gli state intrapresi per risolvere il problema?
  Comunicateci il vosto codice cliente (se disponibile).

Supporto driver

Il sistema, comprensivo dei driver installati, è stato sottoposto a ripetu test nei nostri laboratori.

Nel settore informatico, è tuttavia normale che i driver vengano aggiornati periodicamente. Questo perché potrebbero verificarsi ad es.problemi di compatibilità con altri componenti non alla cora testati(programmi,dispositivi).I driver aggiornati sono disponibili su Internet.

Trasporto

Per il trasporto del notebook atteneri alle seguentiindicazioni:

• Spagnere il notebook. Per evitare danni, le testine del disco fisso si spostano in un'area sicura. Estrarre gli eventuali CD/DVD inserti.
• Dopo il trasporto e prima di accendere il notebook, attendere che si via adattato alla temperatura ambiente.

In caso di sbalzi notevoli di temperatura o in presenza di umidità, a causa della condensa potrebbe formarsi umidità all'interno del notebook, con seguente rischio di cortocircuito.

• Chiudere il notebook e, prima di riporlo, assicurarsi che il coperchio sia ben chiuso.
• Conservare il dispositivo in un'apposita borsa per notebook, in modo da proteggerlo da polvere, umidità, urti e graffiti.
• Per evitare danni durante il trasporto, per la spedizione si raccomanda di utilizzato solo l'imballo di cartone originale. Si consiglia inoltre di rispettoare le istruzioni dell'azienda di trasporto.
• In previsione di un lungo viaggio, caricare completamente la batteria ed eventualmenteanchequella di scorta.
• Prima di un viaggio, informarsi sull'alimentazione di corrente e la rete di communicatesione presenti nel paese di destinazione.
• Prima della partenza, procurarsi gli apposti adattatori per la corrente e le connessioni (Modem, LAN ecc.).
• Per la spedizione, inseire la batteria separatamente nella confezione.
  In aeroporto è consigliabile evitare il rivelatore magnetico.

Manutenzione

ATTENZIONE!

Il telaio del notebook non contiene parti che necessitano di manutenzione o pulizia.

Adottando le seguenti misure è possible prolongare la vita del notebook:

• Prima di effettuare la pulizia, togliere la spina, scollegare i cavi e rimuovere la batteria.
  Pulire il notebook con un panno umido che non lascia pelucchi.
  Non impiegare solventi e/o detergenti corrosivi o spray.
• Non utilizzato dischi di pulitura o prodotti simili per la pulizia della lente laser dell'unità CD-ROM/CD-RW/DVD.
• Polvere e grassi sono pregiudicare la sensibilità del touchpad. Rimuovero sporco o grasso alla superficie utilizzato una striscia di nastro adesivo.
• Con il passare del tempo, è possibile che all'interno del notebook si raccolga polvere che ostruisce le aperture di ventilazione. Di conseguenza, aumento il regime di rotazione della ventola e la rumorosità del notebook. Inoltre, potrebbero verificarsi surriscaldamenti e malfunzionamenti. Far pulire a intervalli regolari l'interno del notebook dal servizio di assistenza o da un technician.

Cura del display

• Chiudere il notebook quando non viene utilizzato. Evitare di graffiare la superficie dello schermo, perché potrebbe danneggiarsi lavoramente.
• Accertarsi che non restino gobce d'acqua sullo schermo, perché potrebbero provocare scolorimenti.
  Pulire lo schermo con un panno umido che non lascia pelucchi.
  Non esporre il display alla luce diretta del sole e/o a raggi ultravioletti.
  Il notebook e l'imballaggio sono riciclabili.

NOTA!

La superficie è rivestita da pellicole che proteggono il dispositivo dai graffi durante la produzione e il trasporto. Appoggiare il computer su un piano e rimuovere tutte le pellicole prima di metterlo in funzione.

Modifiche e riparazioni

• Le modifiche del notebook devono essere effettuate escludamente da personale specializzato.
• Nel caso non si disponga della necessaria competenza, incaricare un technician dell'assistenza. Per problemi tecnici è disponibile il nostro Centro di assistenza.
• Per eventuali riparazioni, rivolgersi escludivamente a un Centro di assistenza autorizzato.

Indicazioni per il technique

• L'aperture del telaio del notebook, come pure le modifiche, devono essere effettuate unicamente da un technician.
  Utilizzare solo ricambi originali.
• Prima di aprire il telaio, scollegare tutti i cavi ed estrarre la batteria. Se prima dell'apertura il notebook non viene scollegato alla rete elettrica, alcuni componenti potrebbero danneggiarsi.
• Le scariche elettrostatiche (ESD) potrebbero danneggiare le parti interne del notebook. Le modifiche del sistema e tutte le riparazioni devono essere effettuate in una postazione di lavoro protetta da scariche elettrostatiche. Se non si dispone di una tale postazione, indossare apposti bracciali antistatici, oppure toccare prima un corpo conduttore metallico. I dati provocati da un utilizzo improprio saranno riparati dal produttore a pagamento.

Indicazioni sui raggi laser

• Nel notebook è possibile utilizzato dispositivi della classe laser da 1 a 3b. La configurazione soddisfa i requisiti della classe laser 1.
• Aprendo il telaio del notebook si ha accesso ai dispositivi laser fino alla classe laser 3b.

In caso di smontaggio e/o aperture di quosti dispositivi laser occorre osservare quanto segue:

• Le unità CD-ROM/CD-RW/DVD installate non contengono parti che necessitano di manutenzione o riparazione.
• La riparazione delle unità CD-ROM/CD-RW/DVD deve essere effettuata esclusivamente dal produttore.
• Non guardare direttamente il raggio laser, neppure utilizzando strumenti ottici.
  Non esporre gli occhi e la pelle ai raggi laser diretti o indiretti.

Riccio e smaltimento

Imballaggio

Il disposativo è consegovato in un imballaggio che lo protege da eventuali danni causati dal trasporto. I materiali degli imballaggi sono essere smaltiti in modo ecologico e riciclati.

Dispositivo

Al termine del ciclo di vita del prodotto, non gettarlo tra i rifiuti domestici. Informarsi sulle possibilità di smaltimento in conformità con le normative ambientali.

Batterie

Le batterie scariche non devono essere gettate tra i rifiuti domestici! Consegnarle ai punti di raccolta per le batterie usate.

Avverenze di sicurezza sulle batterie

Le batterie possono contener sostenze inflammabili. In caso di trattamento non adeguato più fuoriuscire liquido delle batterie, QUESTe possono surriscaldarsi o addirittura esplodere, con seguenti danni per l'apparecchio e la salute dell'utilizzatore. Seguire attendamente le seguentiindicazioni:

• Tenere le batterie fuori alla portata dei bambini. In caso di ingestione accidentale, avvertire immediatamente il medico.
• Non tentare di ricaricare le batterie (a meno che non sia espessamente indicato).
• Non scaricare mai le batterie esponendole a prestazioni troppo elevate.
  Non provocare mai cortocircuito.
• Evitare calore excessivo e non buttare le batterie nel fuoco.
  Non aprire o deformare le batterie. Ciò potrebbe provocare ferite alle mani o il liquido contento potrebbe entrare in contatto con gli occhi e la pelle. Se dovesse verificarsi un'evenienza simile, sciacquare le parti colpite con abbondante acqua fresca e informare immediatamente il medico.
• Evitare colpi e sollecitationi forti.
  Non invertire mai la polarità. Fare attenzione ad insere correttamente i poli più (+) e meno (-) per evitare cortocircuito.
• Non mischiare batterie nuove e vecchie o di tipo diverso. Ciò potrebbe causare malfunzionamenti dell'apparecchiatura. Inoltre, la batteria più debole si scaricherebbe.
• Eliminare immediatamente le batterie scariche dall'apparecchiatura.
• Rimuovere le batterie dall'apparecchiatura se non viene utilizzata per un periodo prolongato.
• Sostituire contemporaneamente tutte le batterie usate con batterie dello stesso tipo.
• Per conservare o smaltire le batterie, isolare i contatti con una striscia di adesivo.
• Prima di insertire le batterie, verificare che i contatti dell'apparecchio e delle batterie siano puliti e se necessario pulirli.
• Non gettare le batterie usate nei rifiuti domestici! Per preservare l'ambiente smaltire correttamente le batterie usate. Eventualmente contattare il rivenditore o il nostro servizio clienti - grazie!

Norma europea EN 9241-307 Classe II

Gli LCD a matrice attiva (TFT) con risoluzione di 1366 x 768 pixel, ognuno dei quali è formato da tre sotto-pixel (rosso, verde, blu), contengono complessivamente 3,1 milioni di transistor comandati. A causa dell'alto numero di transistor e del segmenteprocesso produttivo extremamente complesso, in alcuni rari casi si può verificare un guasto o un collegamento errato dei pixel o dei singoli sotto-pixel. In passato, è stato tentato in diversi modi di definire il numero massimo di pixel difettosi consentiti. Tuttavia, queste soluzioni erano molto complesse e totalmente diverse da produttore a produttore. Per quello motivo MEDION applica alla garanzia di tutti i prodotti con display TFT le severe e trasparenti dispositions della norma EN 9241-307 Classe II, riassunte brevamente di seguito.

Lo standard EN 9241-307 definite, fra le altre cose, le disposizioni generali relative ai pixel difettosi.

I difetti dei pixel vengono classificati in quattro categorie e in tre tipi di difetto. Ogni singolo pixel è formato da tre sotto-pixel, ognuno dei quali è di un colore primario (rosso, verde, blu).

Struttura dei pixel:

Tipidifettdiepixel:

• Tipo 1: Pixel costamente illuminati (punto bianco, luminoso) sono non vengono attivati. Si forma un pixel bianco quando tutti i tre sotto-pixel sono illuminati.
• Tipo 2: Pixel non illuminati (punto scuro, nero)anche quando vengono attenuati.
• Tipo 3: Sotto-pixel anomali o difettosi di colore rosso, verde o blu (ad es. costamente illuminati, illuminati a metà, con un colore non illuminato, lampeggianti o tremolanti, ma non apparrienti al tipo 1 o 2).

Appendice: cluster di tipo 3 = mancanza di due o più sotto-pixel in un blocco di 5 x 5 pixel). Il cluster è un Campo di 5 x 5 pixel (15 x 5 sottopixel).

EN 9241-307Classi di difetto II:

Risoluzione	Tipo 1	Tipo 2	Tipo 3	Cluster Tipo 1, Tipo 2	Cluster Tipo 3
1024 x 768	2	2	4	0	2
1280 x 800	3	3	6	0	3
1280 x 854	3	3	6	0	3
1280 x 1024	3	3	7	0	3
1366 x 768	3	3	7	0	3
1400 x 1050	3	3	8	0	3

Indice

A

Alimentazione Funzionamento a batteria 275

Funzionamento a corrente. 274

Pulsante ON/OFF 273

Ambiente idoneo 255

Aspetto e personalizzazione. 281

Attivazione di Windows..... 327

Avvertenze di sicurezza sulle batterie 348

B

Back-up dei dati 331

C

Cablaggio 259

Caricamento della batteria.. 277

Cartelle 290

CD vergini 295

CD/DVD

Inserire. 291

Leggere 293

Riprodurre. 293

Collegamenti audio esterni. 297

Collegamenti schedulesimemoria. 303

Collegamento 258

Porta LAN (RJ-45) 299

Porta USB. 312

Porta video VGA. 283

Comodità di lavoro 257

Componenti principali Disco fisso 289

Display 280

Funzionamento in rete..... 299

Porta USB. 312

Scheda audio. 296

Unità ottica. 291

Connessioni Ingresso microfono. 262

Microfono 264

Porta USB 2.0 264

D

Deframmentazione.....331,339

Desktop esteso 284

Detergente 343

Disco fisso 289

Cartelle 290

Disinstallazione di software. 326

Display 280

E

Ergonomia di lavoro Braccia. 257

Gambe 257

In generale 257

Polsi 257

Schiena 257

Testa 257

Esecuzione automatica..... 325

Esecuzione del Setup del BIOS 328

Estrazione di un disco bloccato 293

F

FAQ - Domande frequenti... 337

Fornitura 241

Funzionamento a batteria
Caricamento della
batteria 277

Prestazioni della batteria.277

Funzionamento a batteria ... 275

Funzionamento a corrente ..274

Funzionamento con batteria 260

1

Ibernazione 279

Immagini

Lettore multischede 262

Display 262

Fornitura. 241

Indicatori di stato. 262

Interruttore ON/OFF......262

Porta microfono. 262

Tastiera 262

Touchpad 262

Lettore multischede 262

Porta di rete LAN (RJ-45) 263

Porta uscita video VGA....263

Porta HDMI 263

Porta USB. 263

Microfono 264

Porta USB 2.0 264

Tasto d'espulsione unità ottica. 264

Porta per l'alimentatore....264

Indicazioni per il技法......345

Inserimento della schedadi memoria. 303

Inserimento di dati

Tastiera 285

Touchpad 287

Interfaccia di Windows 269

K

Kaspersky Internet Security 329

L

Lettore di schede

multimediali 303

Licenza 268

M

Malfunzionamenti 339

Messa in funzione

Inserimento della

battery. 266, 275

MMC 303

Modifiche 345

MultiMediaCard 303

P

Panello di controllo 320

Posizionamento 254

Prestazioni della batteria.....277

Prima messa in funzione.....266

Primo intervento 339

Programma Setup del BIOS 328

Programmi di manutenzione331

Pulizia disco. 331

Pulizia e cura

Display 344

Modifiche. 345

Riparazioni 345

Trasporto 342

Pulsante ON/OFF 273

R

Rete

Cos'e una rete? 299

LAN Access Point 300

Risoluzione dei problemi..301

Wireless LAN 300

Rimozione della schedadi

memoria 303

Ripristino della configurazione

iniziale 335

Ripristino systema 3

Risolutione dei problemi ....3

Risoluzione dello schermo...2

Risparmio energetico.2

s

Scheda audio. 296

SD 303

Secure Digital 303

Sicurezza

Lucchetto Kensington.....314

Sicurezza

Impostazione di una password di avvio 314

Sicurezza dei dati e del
sistema 331

Sicurezza del notebook.... 314

Smaltimento 347

Smaltimento delle batterie .. 348

Software 315
Disinstallazione 326

Sospensione 279

Spie

Indicatore di carica della batteria. 265

Maiuscolo 266

Num Lock 266

Spia di accesso 265

Spia di funzionamento..... 265

WLAN 265

Uscita audio digitale 297

Utilizzato sicuro Funzionamento con battery 260

Touchpad. 260

Utilizzo sicuro Ambiente idoneo. 255

Cagliaggio 259

Collegamento 258

Doveutilizzareil notebook 254

W

Webcam 304

Windows® 7

Attività iniziali 318

Controllodell'account utente 319

Desktopmigliorato. 316

Gestione dispositivi migliorata 316

Gruppo Home 317

Guida e supporto tecnico. 317

Jump list 315

Novità 315

Pannello di controllo 320

Windows® Update 333

Wireless LAN 300

Contatti

Svizzera

MEDION Service

Siloring 9

5606 Dintikon

Svizzera

Hotline: [phone]

www.medion.ch

Altre informazioni:
