Tipo di prodotto	Sistema home cinema DVD 5.1 canali
Marca	Panasonic
Modello	SC-HT545W
Apparecchio principale (dimensioni)	430 x 60 x 354 mm
Apparecchio principale (peso)	3,3 kg
Diffusori anteriori (dimensioni)	92 x 135 x 95,4 mm
Diffusori anteriori (peso)	0,75 kg
Subwoofer (dimensioni)	183 x 396 x 267 mm
Subwoofer (peso)	4 kg
Alimentazione	230 V CA, 50 Hz
Consumo (apparecchio principale)	75 W
Consumo in standby (apparecchio principale)	0,5 W
Potenza di uscita RMS (modalità Dolby Digital)	660 W totali
Formati disco supportati	DVD-Video, DVD-Audio, DVD-RAM, DVD-R/RW, +R/+RW, CD, CD-R/RW, DivX, MP3, WMA, JPEG, MPEG4
Uscite video	Composite, S-Video, Componente, SCART (RGB)
Uscite audio	5.1 canali, cuffie stereo 3,5 mm, Music Port
Funzioni radio	FM/AM con 15 preset FM e 15 AM, RDS
Sistema surround wireless	Frequenza 2,403-2,425 GHz, portata circa 10 m
Manutenzione	Pulire con un panno morbido e asciutto. Non utilizzare solventi.
Sicurezza laser	Classe 1 / Classe 1M (secondo apertura)
Accessori inclusi	Telecomando, pile, antenna quadro AM, antenna FM interna, cavo video, etichette per cavi diffusori, 2 cavi di alimentazione

Domande frequenti - SC-HT545W PANASONIC

Come collegare i diffusori surround wireless?

Inserire il ricetrasmettitore digitale nella fessura dell'apparecchio principale, quindi collegare il sistema wireless alla rete elettrica. Collegare i cavi dei diffusori surround ai terminali del sistema wireless (rosso per positivo, blu per negativo). Assicurarsi che la spia 'W' sia accesa.

Come regolare la radio automaticamente?

Premere [TUNER/BAND] per selezionare FM o AM. Sull'apparecchio principale, tenere premuto il tasto [-TUNE MODE] per alcuni secondi per avviare la memorizzazione automatica delle stazioni.

Cosa fare se l'immagine non viene visualizzata?

Verificare i collegamenti video (cavo composito, S-video o componente). Assicurarsi che il televisore sia sull'ingresso corretto. Se si utilizza un videoregistratore, collegare il lettore direttamente al televisore. Se il disco è un DVD PAL su un televisore NTSC, impostare 'NTSC Disc Output' su PAL60 nel menu video.

Come pulire l'apparecchio e i dischi?

Per l'apparecchio, utilizzare un panno morbido e asciutto. Non utilizzare mai alcol, diluente o benzina. Per i dischi, pulirli con un panno umido e poi asciugarli con un panno morbido. Non utilizzare detergenti liquidi o protettivi.

Perché non c'è alcun suono dai diffusori surround?

Verificare che il ricetrasmettitore digitale sia correttamente inserito nell'apparecchio principale e che il sistema wireless sia collegato. Assicurarsi che la spia di collegamento wireless (W) sia accesa sull'apparecchio principale. Allontanare il sistema wireless da fonti di interferenza come microonde o telefoni senza filo.

Come regolare il tempo di ritardo dei diffusori?

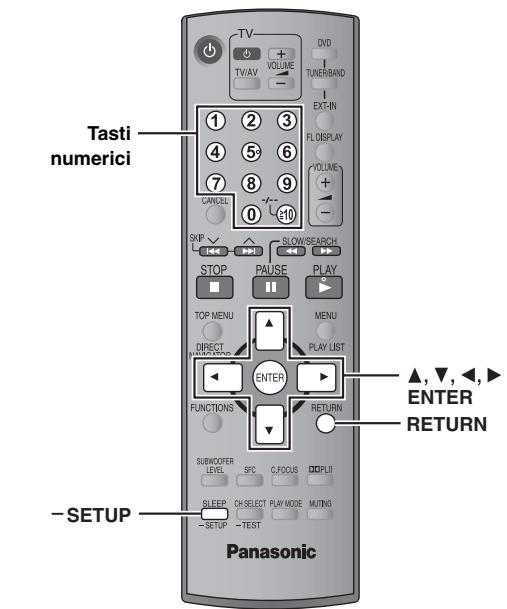

Accedere al menu di configurazione (tenere premuto [-SETUP]). Andare alla scheda 'Audio', quindi 'Speaker Settings'. Utilizzare i tasti direzionali per regolare il ritardo del diffusore centrale (0 a 5 ms) e dei surround (0 a 15 ms) in base alla distanza dalla posizione di ascolto.

Posso riprodurre file video DivX?

Sì, l'apparecchio riproduce tutte le versioni di DivX (incluso DivX 6). I file devono avere estensione .divx, .avi. Si noti che le funzioni DivX Ultra non sono supportate e i file superiori a 2 GB potrebbero non funzionare correttamente.

Come utilizzare la funzione Music Port?

Collegare un dispositivo audio esterno (lettore MP3, ecc.) alla presa Music Port (stereo 3,5 mm) sul fronte dell'apparecchio. Premere [EXT-IN] fino a selezionare 'MUSIC P.' sul display. Regolare il volume con il telecomando o l'apparecchio.

Cosa significa il codice di errore 'F61'?

Il codice 'F61' indica un problema di connessione dei diffusori. Verificare che i cavi dei diffusori siano collegati correttamente e che non ci siano cortocircuiti. Se il problema persiste, contattare un tecnico autorizzato.

Come cambiare la lingua dei sottotitoli?

Durante la riproduzione, premere [FUNCTIONS] per visualizzare il menu principale. Utilizzare i tasti direzionali per selezionare 'Subtitle' e scegliere la lingua desiderata. È anche possibile configurare la lingua predefinita nel menu Setup (scheda 'Disc').

MANUALE UTENTE SC-HT545W PANASONIC

Istruzioni per l'uso

Mode d'emploi

DVD-Heimkino-Soundsystem

Sistema del suono DVD Home Theater

Con questo lettore si possono utilizzare i DVD video marcati con le etichette contenenti il numero regionale "2" o "ALL".

Beispiel/Esempio/Exemple:

AUDIO / VIDEO

DIGITAL VIDEO

Sistema wireless e trasmettitore/ ricevitore digitale 6 pagina

Collegamento dei diffusori surround wireless.

Scansione progressiva avanzata

Fornisce un'immagine più nitida e pulita.

Compatibile con molti formati di supporti

DVD-RAM, DVD-Audio, DVD-Video, DivX e altri formati.

Effetti audio ad alte prestazioni

Enfatizzazione della qualità del suono, Dolby Pro Logic II e altro.

pagina

6

pagina

8

pagina

12

pagina

28

La rinraziamo per l'acquisto di questo prodotto.

Per ottenere prestazioni ottimali e per ragioni di sicurezza, consigliamo di leggere con attenzione le istruzioni.

Prima di collegare, far funzionare o regolare l'apparecchio, leggere completamente queste istruzioni. Conservare questo manuale.

Le operazioni descritte in queste istruzioni per l'uso si eseguono principalmente con il telecomando, ma si può anche usare l'unità principale se i comandi sono gli stessi.

Sistema	SC-HT545W
Unità principale	SA-HT545
Diffusori anteriori	SB-FS640
Diffusore centrale	SB-PC545
Diffusori surround	SB-FS545
Subwoofer	SB-W545
Sistema wireless	SE-FX60
Trasmettitore/ricevitore digitale	SH-FX80T

ATTENZIONE!

QUESTO APPARECCHIO UTILIZZA UN LASER. L'USO DI APPARECCHI DI CONTROLLO O DI REGOLAZIONE, O PROCEDURE DI UTILIZZAZIONE DIVERSE DA QUELLE INDICATE IN QUESTO MANUALE DI ISTRUZIONI, POSSONO CAUSARE L'ESPOSIZIONE A RADIAZIONI PERICOLOSE. NON APRIRE I COPERCHI E NON CERCARE DI RIPARARE DA SOLI. PER QUALSIASI RIPARAZIONE RIVOLGERSI A PERSONALE QUALIFICATO.

ATTENZIONE:

PER RIDURRE IL RISCHIO D'INCENDIO, SCOSSE ELETTRICHE O DANNI ALL'UNITÀ, NON ESPORLA ALLA PIOGGIA, UMIDITÀ, GOCCIOLAMENTI O SPRUZZI E NON METTERVI SOPRA ALCUN OGGETTO CONTENENTE LIQUIDI, COME UN VASO DI FIORI.

ATTENZIONE!

• PER MANTENERE UNA BUONA VENTILAZIONE, NON INSTALLARE O SISTEMARE QUESTA UNITÀ IN UNO SCAFFALE DEI LIBRI, ARMADIETTO INCORPORATO OD ALTRO SPAZIO RISTRETTO. PER PREVENIRE I RISCHI DI SCOSSE O INCENDIO DOVUTI A SURRISCALDAMENTO, ACCERTARSI CHE TENDE OD ALTRO MATERIALE NON OSTRUISCANO LE CONDIZIONI DI VENTILAZIONE.
• NON OSTRUIRE LE APERTURE DI VENTILAZIONE DELL'UNITÀ CON GIORNALI, TOVAGLIE, TENDE ED ALTRI OGGETTI SIMILI.
• NON METTERE SULL'UNITÀ SORGENTI DI FIAMME NUDE, COME CANDELE ACCESE.
  • DISFARSI DELLE PILE RISPETTANDO L'AMBIENTE.

Durante l'uso, questo prodotto potrebbe essere soggetto all'interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questo prodotto e il cellulare.

Questa unità deve essere sistemata vicino alla presa di corrente, e la spina del cavo di alimentazione deve essere facilmente accessibile in caso di problema.

QUESTA UNITÀ È PROGETTATA PER L'USO NEI PAESI CON CLIMA MITE.

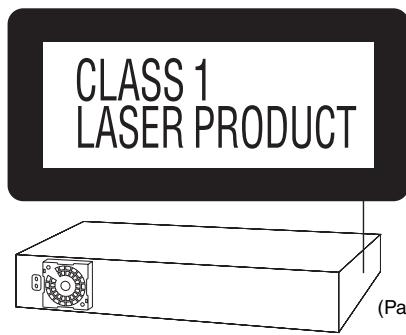

(Parte laterale del prodotto)

CAUTION	- LASER RADATION WHEN OPEN.DO NOT SARE INTO BEAM.FDA 21 CFR / Class
CAUTION	- CLASS 1M VISIBLE AND INVISIBLE LASER RADATION WHEN OPEN.DO NOT VIEW INTICO WITH OPTICAL INSTRUMENTS.IEC06825-1+A2)Class 1M
VARNING	- Klass 1M SYNULG OCH OSYNLIG LASERSTRALING NÄR DENNA DEL ÄR ÖPPNAD.BETRAJ E/STRALEN DIRECTK GENOM OPTISK INSTRUMENT.
FORSIGTIG	- SYNULG OCH OSYNLIG LASERSTRALING Klass 1M, NÄR LÄGET ERÄBENT, UNOGA AT SET LIGGE på MED OPTISK INSTRUMENT.
VARO!	- AVIATESSA OLET ALTTINA LUCKAN 1M NÄKYVÄÄ JA NÄKYMÄNTÖTÄ.LASERSÄTELYÄ, ÄLÄ KATSO OPTISELLA LATTTELLA SUORAAN SÄTEESSEN.
VORSICHT	- SICHTBADE UND UNSICHTBADE LASERSTRALING KLASSE 1M, WENN ABDECKUNG GEOFFNET, NICHT DIRECTK MIT OPTISCHEN INSTRUMENTS BETRACHTEL.
ATTENTION	- RAYONIMENT LASER VISIBLE ET INVISIBLE CLASSE 1M, EN CAS D'OUVERTURE.NE PAS REGARDER DIRECTEMENT A LAIDE D'INSTRUMENTS D'OPTIQUE.
注意	- ここを聞くと可視及び不可視レーザ光各件。このページを見たり、勉れたりしないYLkeiten.
注意	- 打开时有可见及不可消激光辐射。充电光束照射.GB7241: 1-2001/03B 类ROLXS0075

(All'interno del prodotto)

Solo per l'Italia

Il produttore “Matsushita Electric Industrial Co., Ltd., 1-15 Matsuo-cho, Kadoma, Osaka 571-8504 Giappone” di questo modello numero SC-HT545W, dichiara che esso è conforme al D.M. 28/08/1995 Nr. 548, ottemperando alle prescrizioni di cui al D.M. 25/06/1985 (paragrafo 3, Allegato A) e D.M. 27/08/1987 (paragrafo 3, Allegato I).

Accessori

Controllare ed identificare gli accessori forniti.

1 Telecomando

(N2QAYZ000005)

□ 2 Pile del telecomando

□ 1 Foglio di autoadesivi per i cavi dei diffusori

□ 2 Cavi di alimentazione CA

Preparativi

Accessori 2

Installazione semplice

PASSO 1 Posizionamento dei diffusori ....4

Opzioni di installazione dei diffusori....5

PASSO 2 Collegamenti dei diffusori.....6

Collegare i cavi dei diffusori surround al sistema wireless....6

PASSO 3 Collegamenti del trasmettitore/

ricevitore digitale e della radio . . . 7

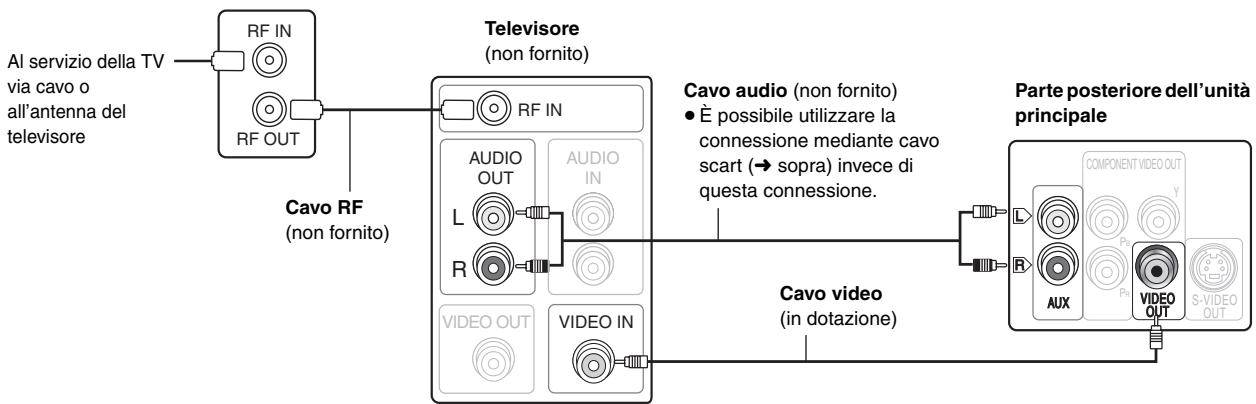

PASSO 4 Collegamenti audio e video .....8

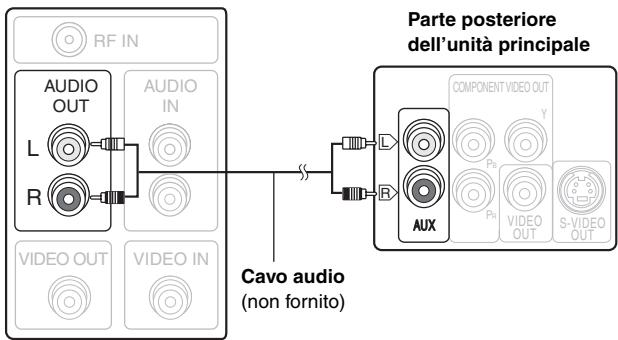

Collegamento audio di base. 8

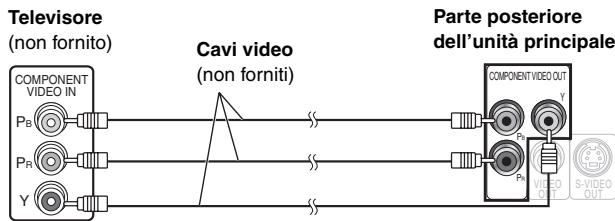

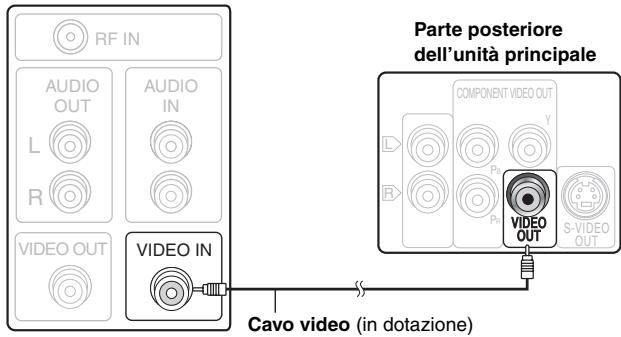

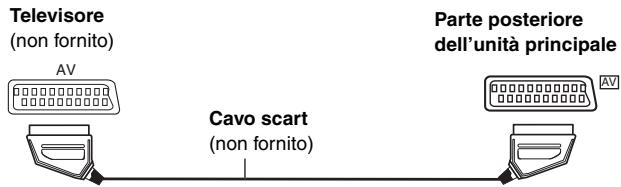

Collegamento video di base....8

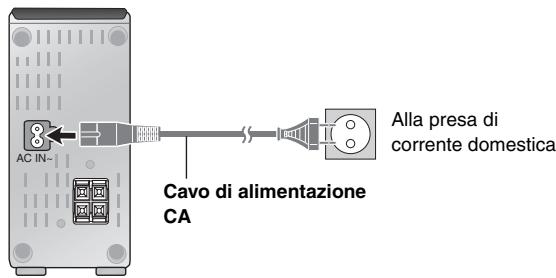

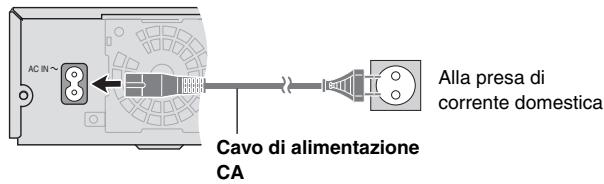

PASSO 5 Collegamenti dei cavi di alimentazione CA....9

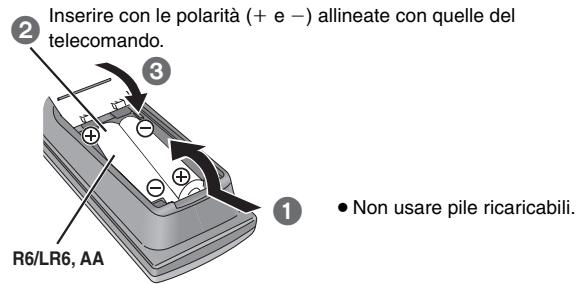

PASSO 6 Preparazione del telecomando ... 10

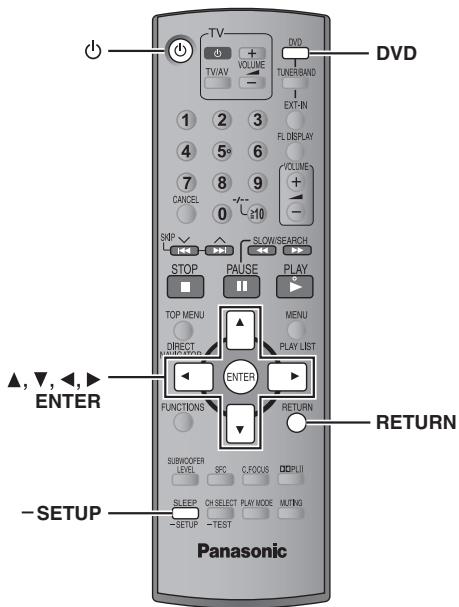

PASSO 7 Esecuzione del QUICK SETUP (INSTALLAZIONE RAPIDA)....10

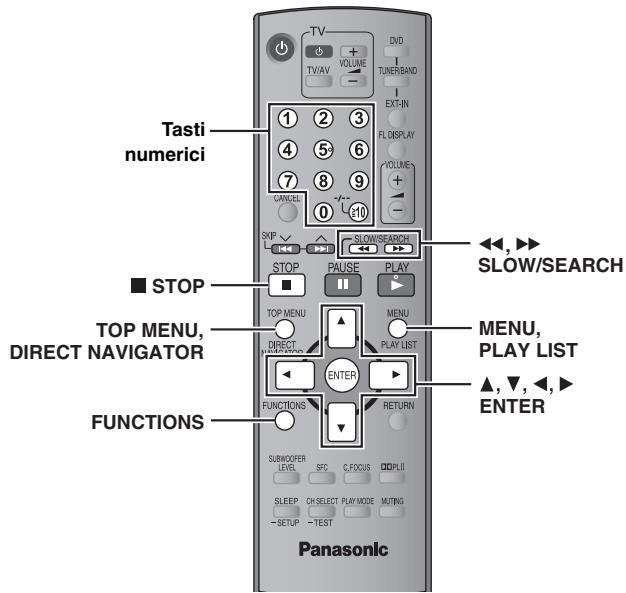

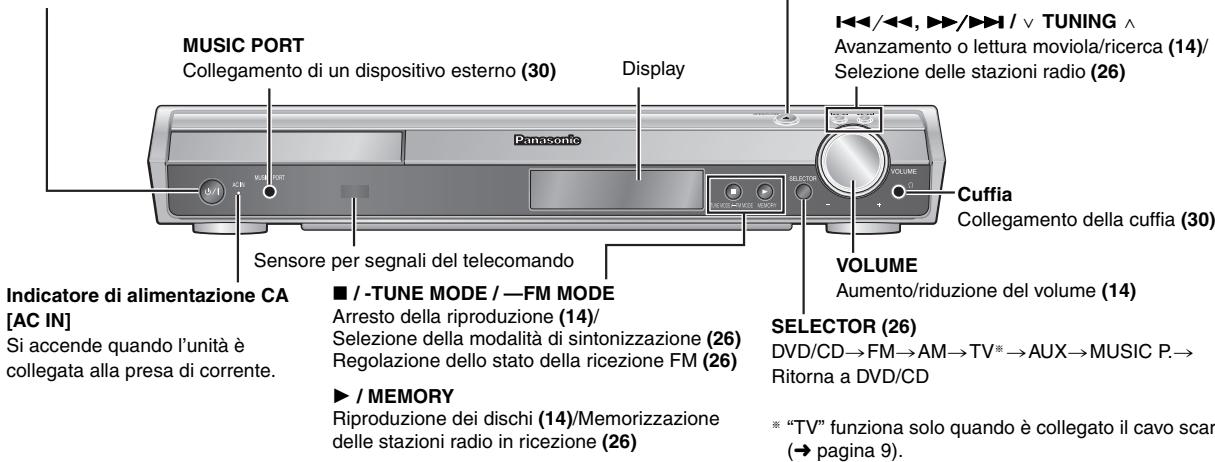

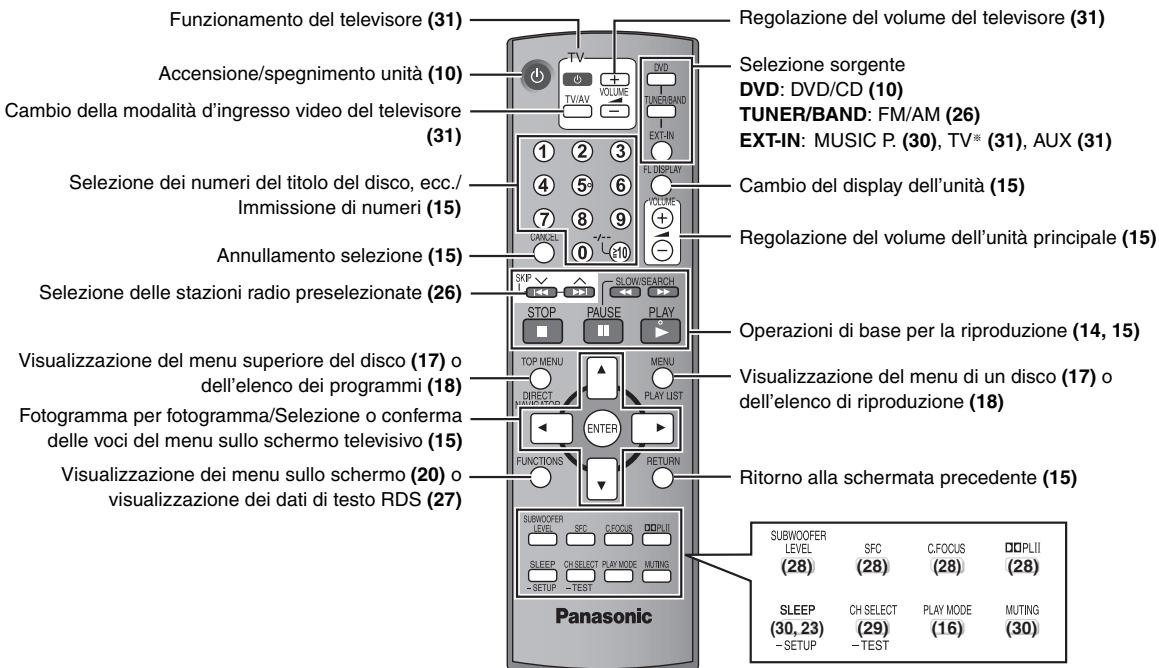

Guida di riferimento ai comandi....11

Dischi utilizzabili 12

Precauzione per i dischi 12

Manutenzione....12

Glossario 13

Riproduzion e dei dischi

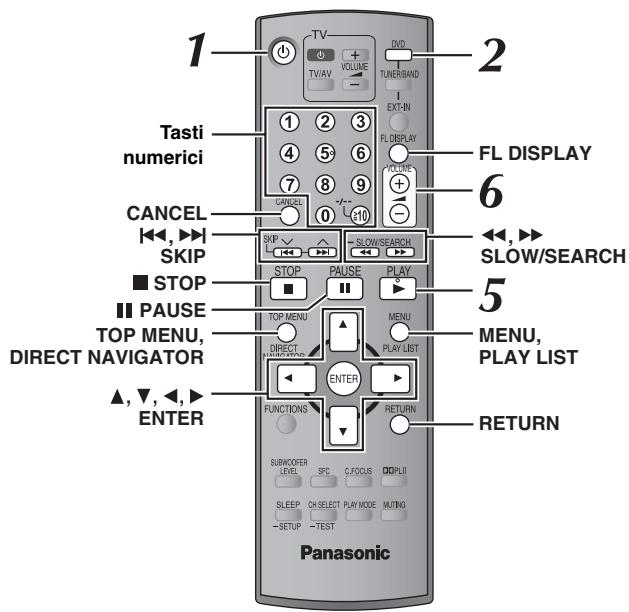

Lettura di base....14

Uso dell'unità principale .... 14

Funzioni comode....16

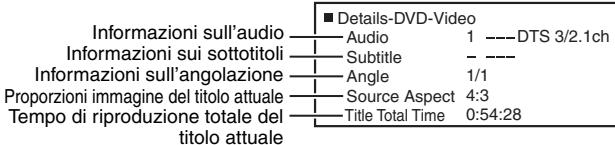

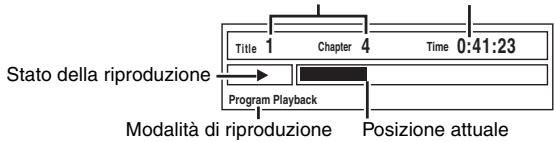

Visualizzazione dello stato attuale della riproduzione..16

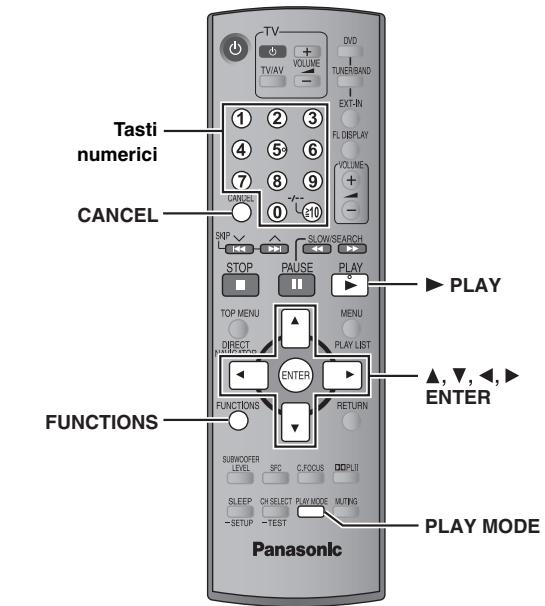

Riproduzione di tutti i gruppi, programmata e casuale 16

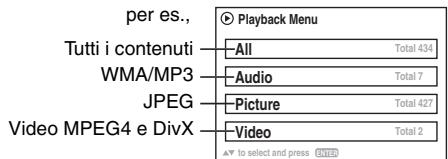

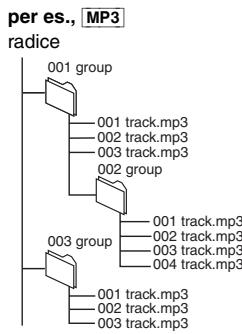

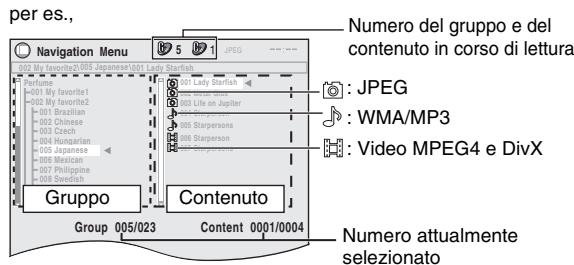

Lettura dei dischi di dati usando i menu di navigazione....17

Lettura dei dischi di dati ..... 17

Selezione delle tracce usando il CD text ..... 18

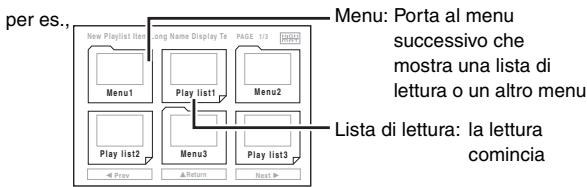

Lettura dei dischi HighMAT™ 18

Riproduzione di dischi RAM e DVD-R/-RW (DVD-VR) 18

Uso dei menu sullo schermo .....20

Menu principale 20

Other Settings (Altre impostazioni) 21

Cambiamento delle impostazioni del lettore... 23

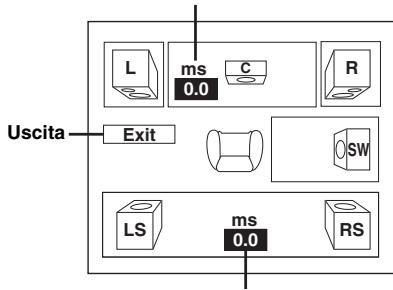

Cambiamento del tempo di ritardo dei diffusori ..... 25

Altre operazioni

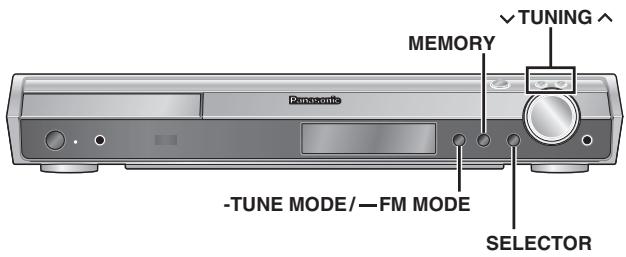

Uso della radio....26

Preselezione automatica delle stazioni .....26

Selezione dei canali preselezionati .....26

Sintonia manuale 26

Trasmissione RDS 27

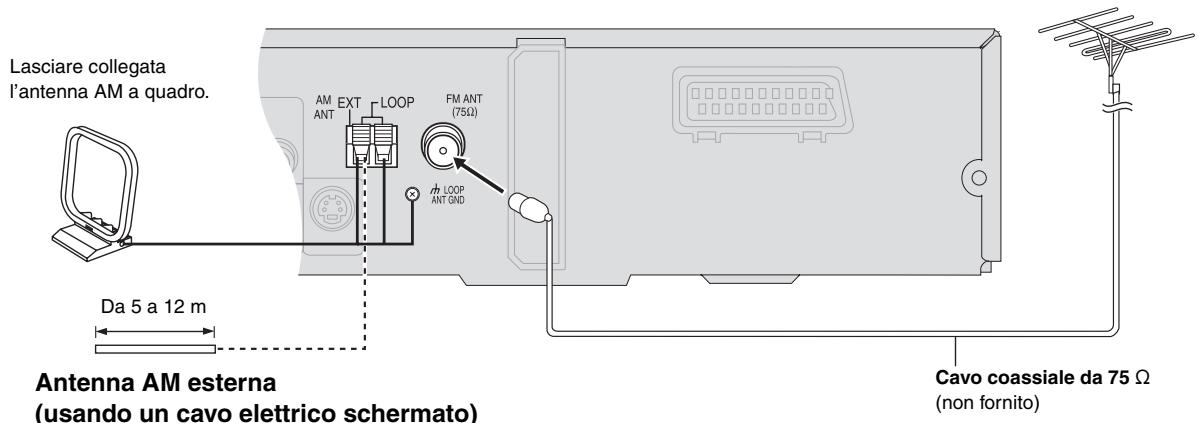

Uso di un'antenna esterna (opzionale)....27

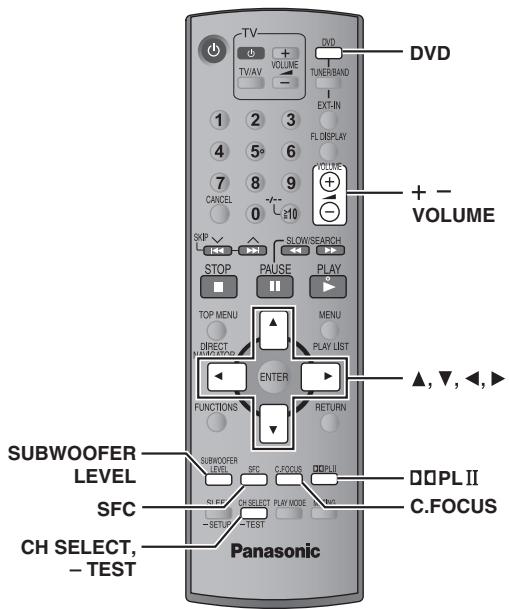

Uso degli effetti audio....28

Cambiamento della qualità del suono: controllo del campo sonoro....28

Enfatizzazione del suono dal diffusore centrale: fuoco centrale 28

Enfatizzazione del suono stereofonico: Dolby Pro Logic II 28

Regolazione dei bassi: livello del subwoofer ..... 28

Regolazione del volume di ciascun diffusore: regolazioni del livello dei diffusori ..... 29

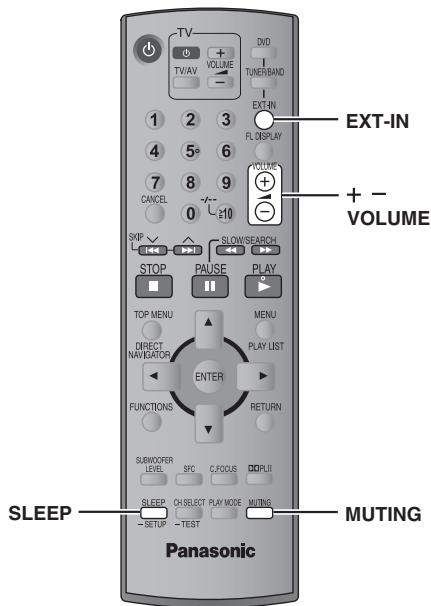

Uso di altre funzioni utili....30

Impostazione del timer di spegnimento automatico . . . 30

Silenziamento del suono 30

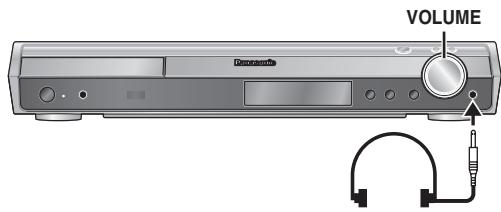

Uso della cuffia 30

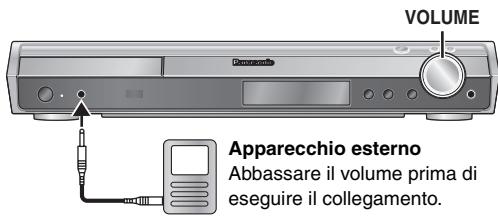

Uso della Music Port 30

Funzionamento di altri componenti.....31

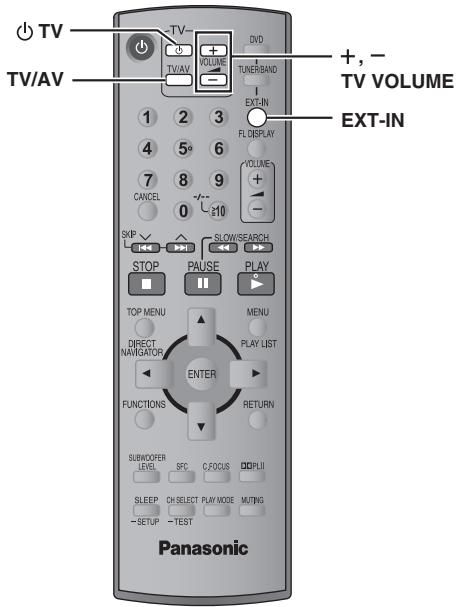

Funzionamento del televisore 31

Riferimento

Precauzioni per la sicurezza....32

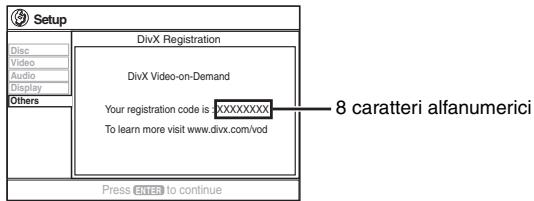

Informazioni sui contenuti DivX VOD .....32

Guida alla risoluzione dei problemi.....33

Dati tecnici....36

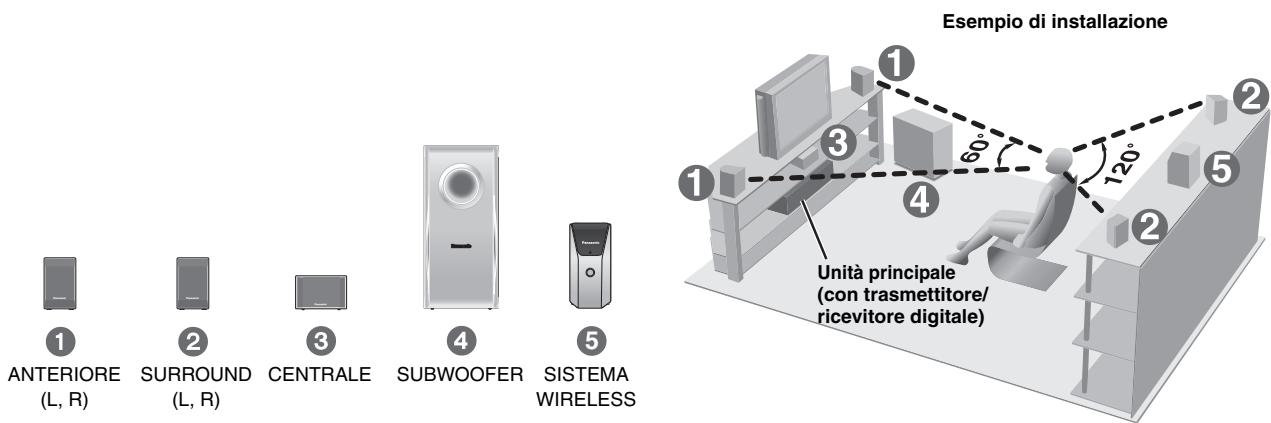

PASSO 1

Posizionamento dei diffusori

Il posizionamento dei diffusori può influenzare i bassi e il campo sonoro. Tenere presente quanto segue:

• Sistemare i diffusori su basi piane e solide.
• Un posizionamento dei diffusori troppo vicino al pavimento, alle pareti e agli angoli può aumentare eccessivamente i bassi. Coprire le pareti e le finestre con tende spesse.
• I diffusori destro e sinistro sono intercambiabili, ma i diffusori anteriori e surround non lo sono.
• Sistemare i diffusori anteriori, centrale e surround all'incirca la stessa distanza dalla posizione d'ascolto. Gli angoli nello schema sono approssimativi.

- Usare soltanto i diffusori in dotazione

L'uso di altri diffusori può danneggiare l'unità e influenzare negativamente la qualità del suono.
- Sistemare i diffusori su una superficie piana per evitare che cadano. Prendere le precauzioni necessarie per evitare che i diffusori cadano se non è possibile sistemarli su una superficie piana.

Unità principale

Nota

• Per una ventilazione adeguata, tenere i diffusori ad almeno 10 mm dal sistema.
• Per una ventilazione adeguata e un flusso dell'aria ottimale intorno all'unità principale, posizionarla con almeno 5 cm di spazio libero su tutti i lati.
• Non bloccare i fori di ventilazione dell'unità principale.

Diffusore centrale

• Le vibrazioni causate dal diffusore centrale possono disturbare le immagini se viene sistemato direttamente sopra il televisore. Posizionare il diffusore centrale su una staffa o uno scaffale.
• Per evitare che i diffusori cadano, non posizionarli direttamente sul televisore.

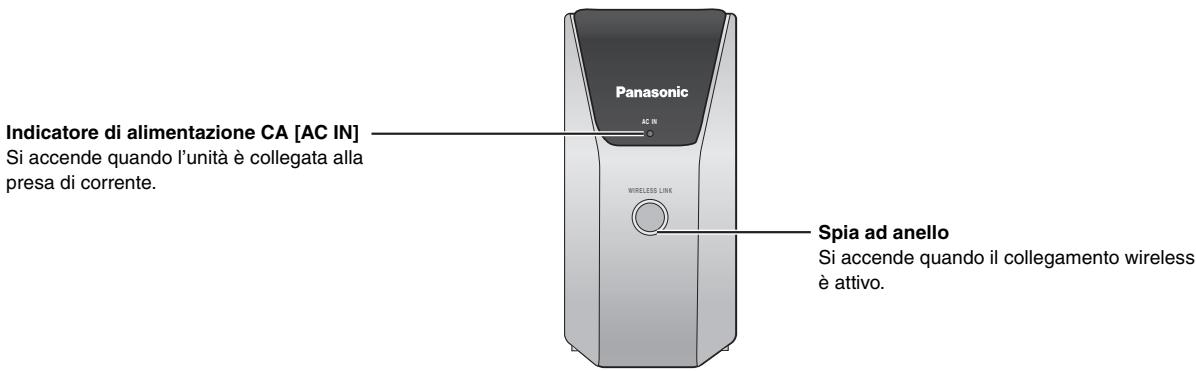

Sistema wireless

• Collocare il sistema wireless entro circa 10 m dall'unità principale.
• Non utilizzare il sistema wireless o il trasmettitore/ricevitore digitale in contenitori o ripiani metallici.

Subwoofer

Sistemare a destra o a sinistra del televisore, sul pavimento o su uno scaffale robusto che non causi vibrazioni. Lasciare circa 30 cm di spazio dal televisore.

Precauzione

Non toccare l'area a rete dei diffusori.

per es., Diffusore surround

Note sull'uso dei diffusori

• I diffusori possono danneggiarsi e la loro durata può ridursi se il suono viene riprodotto a livelli alti di volume e per lunghi periodi di tempo.
• Per evitare danni, ridurre il volume nei casi seguenti:
  – Durante la riproduzione di un suono distorto.
• Se i diffusori riverberano a causa di giradischi, rumore delle trasmissioni FM o segnali continui da un oscillatore, disco di prova o strumento elettronico.
  – Quando si regola la qualità del suono.
  – Quando si accende o si spegne l'unità.

Se sul televisore si verificano disturbi del colore

Il diffusore centrale e quelli anteriori sono progettati per essere usati vicino al televisore, ma le immagini potrebbero essere disturbate con alcuni televisori e combinazioni di installazione.

In tal caso, spegnere il televisore per 30 minuti circa.

La funzione di smagnetizzazione del televisore dovrebbe correggere il problema. Se l'interferenza persiste, provare a sposare gli altri dispositivi fuori dal raggio del prodotto.

Precauzione

• L'unità principale e i diffusori in dotazione devono essere usati soltanto come indicato nelle presenti procedure di installazione. In caso contrario, si potrebbero danneggiare l'amplificatore e/o i diffusori creando pericoli di incendio. Rivolgersi a un tecnico qualificato se si è verificato un danno o se si nota un improvviso cambiamento delle prestazioni.
• Non cercare di attaccare questi diffusori alle pareti usando metodi diversi da quelli descritti in questo manuale.

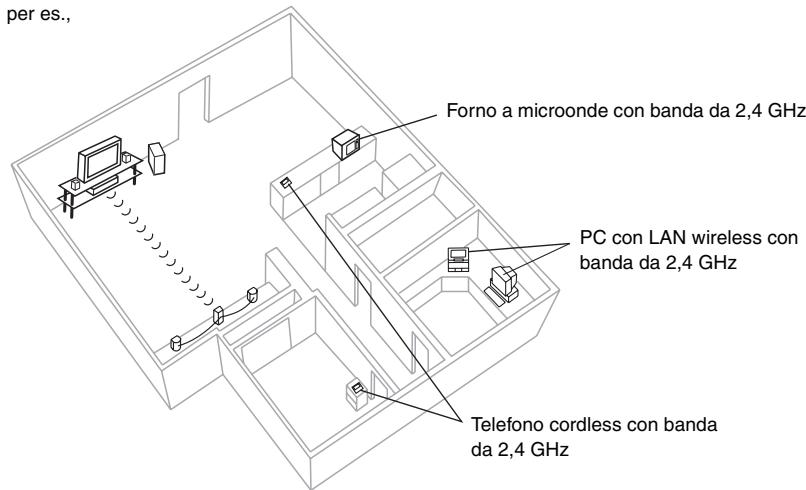

■ Evitare interferenze

Per evitare interferenze, non collocare il sistema wireless vicino ai seguenti dispositivi.

Il sistema wireless utilizza le stesse frequenze radio di altri dispositivi che possono essere presenti nell'abitazione.

Se tali dispositivi interferiscono con il prodotto, il sistema wireless cercherà automaticamente un canale libero. In questi casi, l'indicatore del collegamento wireless ("W") lampeggerà sull'unità principale, nonché una breve interruzione dell'audio proveniente dai diffusori surround.

Si tratta del normale funzionamento del prodotto per garantire le migliori prestazioni possibili del proprio sistema Home Theater.

Se l'interferenza persiste, spostare gli altri dispositivi in un altro punto al di fuori del raggio di azione del sistema wireless.

Opzioni di installazione dei diffusori

■ Montaggio su parete

Tutti i diffusori possono essere attaccati (eccetto il subwoofer) alla parete.

- La parete o il pilastro a cui attaccare i diffusori devono poter supportare un peso di 10 kg per ciascuna vite. Per attaccare i diffusori alla parete, rivolgersi a un muratore esperto. Un'applicazione sbagliata potrebbe danneggiare la parete o il diffusore.

① Avvitare una vite (non fornita) nella parete.

② Appendere saldamente il diffusore alla vite usando il foro del diffusore.

Diffusore anteriore e surround

Diffusore centrale

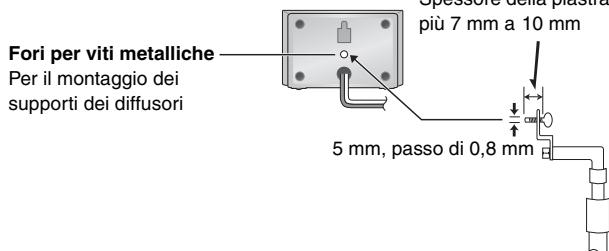

■ Montaggio dei supporti dei diffusori (non forniti)

Accertarsi che i supporti soddisfino queste condizioni prima di acquistarli.

Osservare il diametro e la lunghezza delle viti, e la distanza tra le viti, come mostrato nello schema.

• I supporti devono poter supportare oltre 10 kg.
• I supporti devono essere stabili anche con i diffusori su una posizione alta.

per es., Diffusore centrale

Supporto del diffusore
(non fornito)

PASSO2

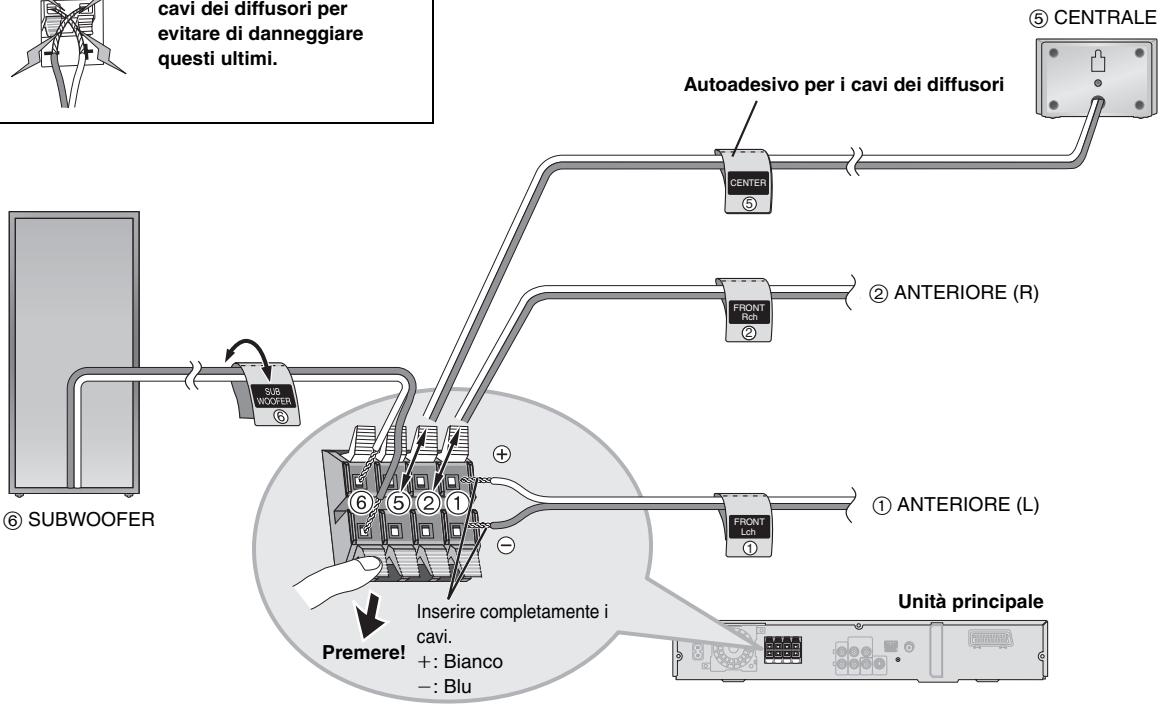

Collegamenti dei diffusori

1 Foglio di autoadesivi per i cavi dei diffusori
- Incollare gli autoadesivi per i cavi dei diffusori per facilitare i collegamenti.

Fare attenzione a non incrociare (cortocircuitare) né invertire la polarità dei cavi dei diffusori per evitare di danneggiare questi ultimi.


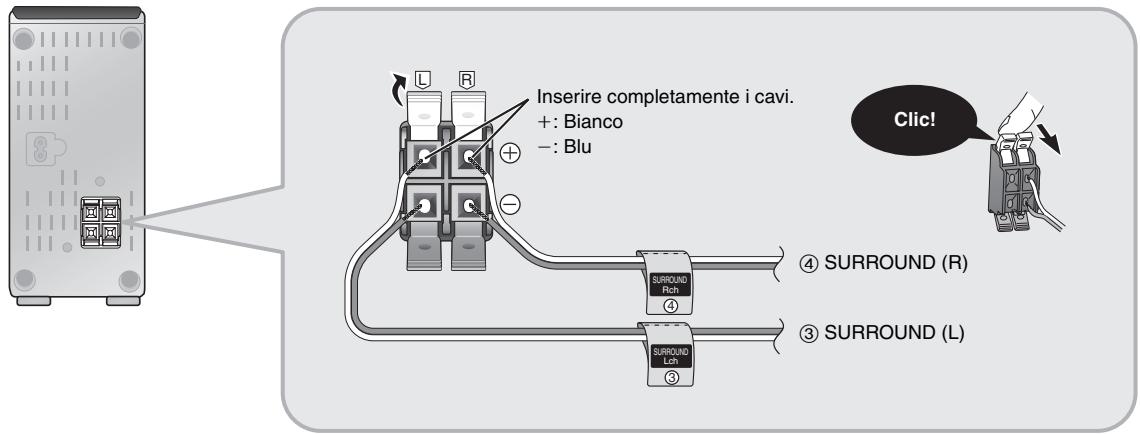

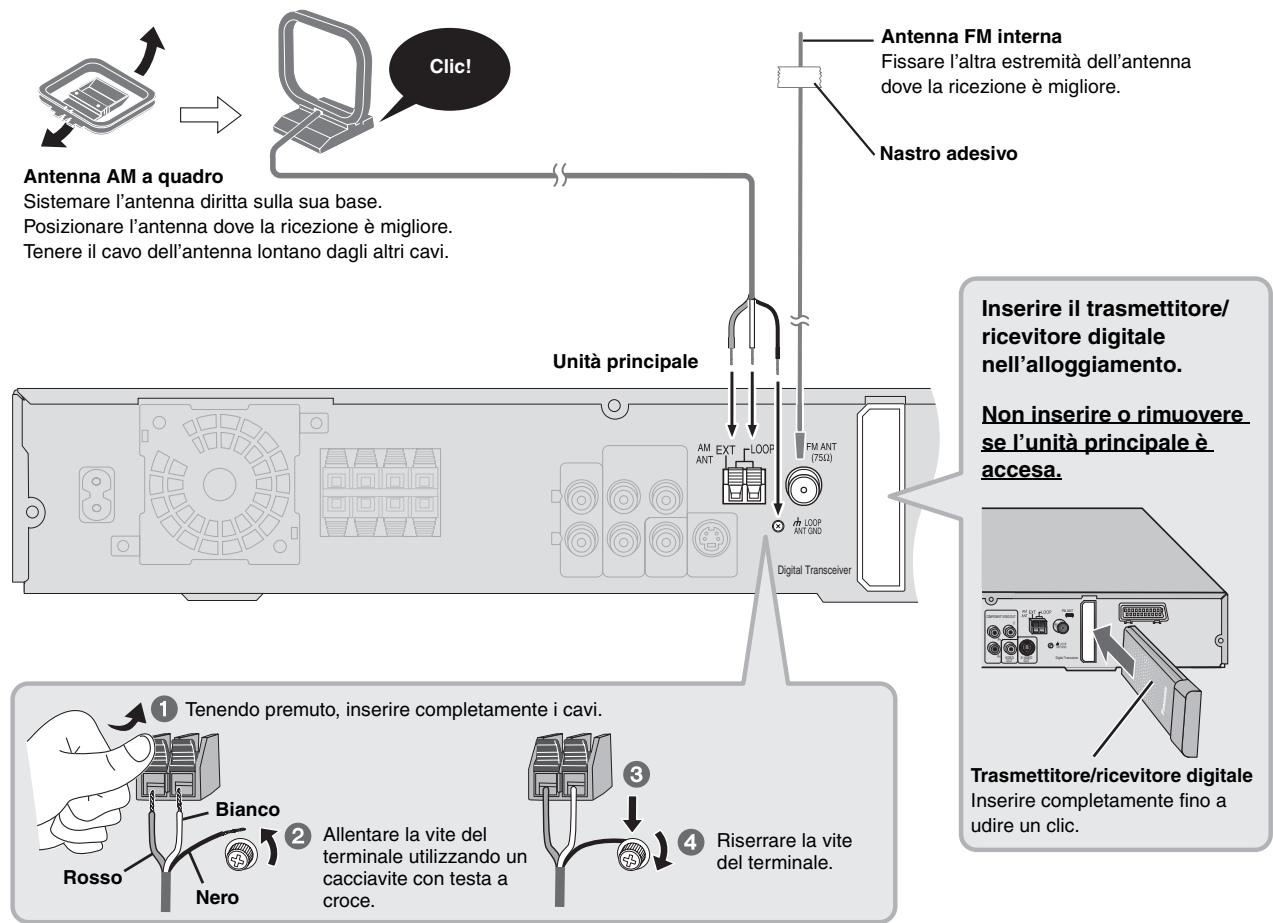

Collegare i cavi dei diffusori surround al sistema wireless

Sistema wireless

Antenna AM a quadro	Antenna FM interna	Trasmettitore/ricevitore digitale

- Uso di un'antenna esterna (opzionale) ( pagina 27).

PASSO 4 Collegamenti audio e video

- Non collegare attraverso il videoregistratore.

Le immagini potrebbero non essere visualizzate correttamente a causa della protezione contro la copia.

- Spegnere il televisore prima del collegamento e riferirsi alle istruzioni per l'uso del televisore.

Cavo video

Collegamento audio di base

Televisore (non fornito

• Questo collegamento audio consente di riprodurre il suono del televisore attraverso il sistema Home Theater. Consultare “Funzionamento di altri componenti” (→ pagina 31).

Collegamento video di base

Televisore (non fornito

• Fare riferimento anche a “Altri collegamenti video per migliorare la qualità dell'immagine” (→ sotto).

Altri collegamenti video per migliorare la qualità dell'immagine

COMPONENT VIDEO OUT

- Uso dei terminali COMPONENT VIDEO OUT

I terminali COMPONENT VIDEO OUT producono immagini più pure del terminale S-VIDEO OUT. Questi terminali possono essere usati per l'uscita interlacciata o progressiva. Il collegamento usando questi terminali causa l'uscita separata dei segnali di differenza del colore (P B /P R ) e del segnale di luminanza (Y), per una riproduzione dei colori di alta fedeltà.

• La descrizione dei terminali d'ingresso video componente dipende dal televisore o monitor (per es., Y/P B /P R , Y/B-Y/R-Y, Y/C B /C R ). Collegare ai terminali dello stesso colore.
• Per fare questo collegamento, selezionare “Video/YPbPr” o “S-Video/YPbPr” da QUICK SETUP ( pagina 10). Se viene selezionato “RGB/No Output”, il segnale RGB viene emesso dal terminale SCART (AV), ma nessun segnale viene emesso dai terminali di uscita del video composito.

Per fruire del video progressivo

• Collegare a un televisore compatibile con uscita progressiva.
• Impostare “Video Output Mode” su “480p” o “576p”, quindi seguire le istruzioni sullo schermo (→ pagina 21, Picture Menu).
• I televisori Panasonic con terminali di input 625 (576)/50i-50p, 525 (480)/60i-60p sono compatibili con il video progressivo. Se si usa un televisore di un'altra marca, rivolgersi al rivenditore.

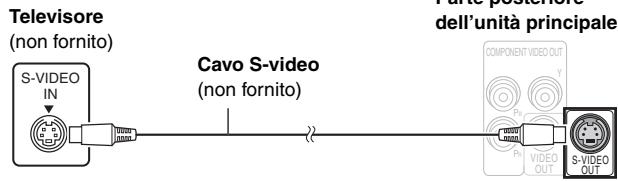

Altri collegamenti video per migliorare la qualità dell'immagine

S-VIDEO OUT

Il terminale S-VIDEO OUT produce immagini più vivide del terminale VIDEO OUT separando i segnali di crominanza (C) e di luminanza (Y). (I risultati reali dipendono dal televisore.)

SCART

Per migliorare la qualità delle immagini, si può cambiare l'uscita del segnale video dal terminale SCART (AV) da "Video" a "S-Video" o "RGB" secondo il tipo di televisore usato. Selezionare "S-Video/YPbPr" o "RGB/No Output" da QUICK SETUP (→ pagina 10). Questo collegamento consente inoltre di riprodurre il suono del televisore attraverso il sistema Home Theater. Consultare "Funzionamento di altri componenti" (→ pagina 31).

■ Collegamento del decoder della TV via cavo o del videoregistratore

Decoder della TV via cavo o videoregistratore (non fornito)

PASSO5 Collegamenti dei cavi di alimentazione CA

2 Cavi di alimentazione CA

Unità principale

Sistema wireless

Risparmio di corrente

L'unità principale e il sistema wireless consumano una piccola quantità di energia quando sono in modalità standby (unità principale: circa 0,5 W, sistema wireless: circa 1,2 W). Per risparmiare energia quando non si intende usarli per un lungo periodo di tempo, scollegare il cavo di alimentazione dalla presa di corrente domestica.

Dopo aver collegato il cavo di alimentazione, bisogna impostare di nuovo alcune opzioni della memoria.

Nota

I cavi di alimentazione CA in dotazione devono essere usati soltanto con questa unità e con il sistema wireless. Non usarli con altri componenti. Inoltre, non usare cavi per altri componenti con questa unità o con il sistema wireless.

PASSO6 Preparazione del telecomando

Non:

• mischiare pile vecchie e nuove.
• usare contemporaneamente pile di tipo diverso.
• riscaldare le pile o esporle a una fiamma.
• smontare le pile o cortocircuitarle.
• cercare di ricaricare le pile alcaline o al manganese.
• usare pile con il rivestimento rovinato.

Una manipolazione errata delle pile può causare perdite di acido, che può danneggiare il telecomando.

Rimuovere le pile se non si intende usare il telecomando per un lungo periodo di tempo. Conservare le pile in un luogo fresco e buio.

■ Uso

Puntare verso il sensore per segnali del telecomando ( pagina 11) posizionandosi direttamente davanti a essa alla distanza massima di 7 m senza ostacoli frapposti.

PASSO 7 Esecuzione del QUICK SETUP (INSTALLAZIONE RAPIDA)

La schermata QUICK SETUP consente di eseguire le impostazioni necessarie.

Per visualizzare l'immagine dall'unità principale, accendere il televisore e cambiarne la modalità d'ingresso video (per es. VIDEO 1, AV 1, ecc.).

• Per cambiare la modalità d'ingresso video, consultare le istruzioni per l'uso del televisore.
• Il telecomando può eseguire alcune operazioni di base del televisore (→ pagina 31).

1		Accendere l’unità.
2	DVD	Selezionare “DVD/CD”.
3	-SETUP	Mantenere premuto per visualizzare la schermata QUICK SETUP.
4	Selezionare	Seguire le istruzioni dei messaggi ed effettuare le impostazioni.
	ConfermareRETURN
5	ENTER	Per terminare, premere QUICK SETUP.
6	RETURN	Premere ripetutamente per uscire.

Per cambiare queste impostazioni in seguito

Selezionare “QUICK SETUP” nella scheda “Others” ( pagina 24).

Vedere i riferimenti alle pagine tra parentesi.

Per usare le funzioni indicate con “—”:
Tenere premuto il tasto per almeno 2 secondi.

Interruttore di attesa/accensione [⏻/l]

Premerlo per disporre l'apparecchio nel modo d'attesa o per accenderlo. Durante il modo d'attesa, l'apparecchio continua a consumare una piccola quantità di corrente. (14)

Le operazione descritte in queste istruzioni per l'uso si eseguono principalmente con i formati. Le icone come DVD-V indicano i formati.

	DVD-Video DVD-V—
	DVD-Audio DVD-A DVD-V● DVD-V Alcuni dischi DVD-Audio hanno il contenuto dei DVD-Video. Per riprodurre il contenuto dei DVD-Video, selezionare “Play as DVD-Video” in Other Menu (→ pagina 22).
	Video CD VCD● Inclusi SVCD (conforme allo standard IEC62107)
	DVD-RAM DVD-VR MP3 JPEG MPEG4 DivX *1● DVD-VR Registrati con apparecchiature che utilizzano la versione 1.1 di Video Recording Format (uno standard unificato di registrazione video), quali videoregistratori DVD, videocamere DVD, personal computer e così via.● JPEG Registrati con videocamere multi camera SD o videoregistratori DVD Panasonic con lo standard DCF (Design rule for Camera File system) versione 1.0.● MPEG4 Registrati con videocamere multi camera SD o videoregistratori DVD Panasonic [conformi alle specifiche SD VIDEO (standard ASF )/MPEG4 (Simple Profile) sistema video/sistema audio G.726].
	DVD-R (DVD-Video)* ^2 /DVD-RW (DVD-Video) DVD-V● Dischi registrati e finalizzati* ^3 con videoregistratori DVD o videocamere DVD.DVD-R (VR)* ^2 /DVD-RW (VR) DVD-VR● Dischi registrati e finalizzati* ^3 con videoregistratori DVD o videocamere DVD con Video Recording Format (uno standard unificato di videoregistrazione) versione 1.1 (o solo 1.2 DVD-R DL).DVD-R/DVD-RW MP3 JPEG MPEG4 DivX *1● Finalizzare* ^3 il disco dopo la registrazione.
—	+R (Video)* ^2 /+RW (Video) DVD-V● Dischi registrati e finalizzati* ^3 con videoregistratori DVD o videocamere DVD.
	CD CD WMA MP3 JPEG VCD MPEG4 DivX *1● Questa unità puè eseguire la lettura dei CD-R/RW registrati con i formati sopra indicati. Chiudere le sessioni ofinalizzare* ^3 il disco dopo la registrazione.● CD Questa unità è compatibile con HDCD, ma non supporta la funzione Peak Extend per l'espansione dell'intervallo dinamico dei segnali di livello elevato.I CD codificati HDCD hanno un suono migliore perché sono codificati con 20 bit invece che con 16 bit come tutti gli altri CD.● WMA MP3 JPEG Questa unità è inoltre in grado di eseguire la lettura dei dischi HighMAT.● WMA Questa unità non è compatibile con Multiple Bit Rate (MBR: file avente stesso contenuto codificato con velocità in bit diverse).

※1 Non sono supportate le funzioni aggiunte con DivX Ultra.
※2 Include dischi a facciata singola e doppio strato.
※3 Processo che consente la riproduzione con apparecchiature disponibili.
- In alcuni casi potrebbe non essere possibile riprodurre i suddetti dischi a causa del tipo di tipo o dello stato della registrazione.

■ Dischi che non possono essere letti

Versione 1.0 di DVD-RW, DVD-ROM, CD-ROM, CDV, CD-G, SACD e Photo CD, DVD-RAM che non possono essere rimossi dalla cartuccia, DVD-RAM da 2,6-GB e 5,2-GB, nonché “Chaoji VCD” disponibili sul mercato, compresi CVD, DVCD e SVCD non conformi allo standard IEC62107.

■ Sistemi video

• Questa unità può utilizzare i dischi PAL e NTSC, ma il televisore deve poter usare lo stesso sistema dei dischi.
• Non è possibile visualizzare correttamente i dischi PAL su un televisore NTSC.
• Questa unità può convertire i segnali NTSC in segnali PAL 60 per la visione con un televisore PAL (→ pagina 24, “NTSC Disc Output” nella scheda “Video”).

Precauzione per i dischi

■ Per pulire i dischi

Pulire con un panno inumidito e poi asciugare con un panno asciutto.

■ Precauzioni per la manipolazione dei dischi

• Non attaccare etichette o adesivi ai dischi. Questo può deformare il disco rendendolo inutilizzabile.
• Non scrivere sul lato dell'etichetta con una penna biro od altro strumento per scrivere.
• Non usare spray di pulizia per dischi, benzina, diluenti, liquidi di prevenzione dell'elettricità statica o un qualsiasi altro solvente.
• Non usare protezioni o coperchi antigraffi.

• Non usare i seguenti dischi:

• Dischi con residui di adesivi in seguito alla rimozione di autoadesivi o etichette (dischi presi a noleggio, ecc.).

• Dischi deformati o incrinati.
• Dischi di forma irregolare, ad esempio a forma di cuore.

Manutenzione

Pulire l'unità con un panno morbido e asciutto.

• Mai usare alcol, diluenti per vernici o benzina per pulire l'unità.
• Prima di usare un panno trattato chimicamente, leggere attentamente le istruzioni che accompagnano il panno.

Non utilizzare i prodotti per la pulizia delle lenti disponibili in commercio perché potrebbero causare malfunzionamenti. In genere la pulizia del gruppo ottico non è necessaria, anche se ciò dipende dall'ambiente di utilizzo.

Prima di spostare l'unità, accertarsi che il cassetto del disco sia vuoto. In caso contrario, si rischia di danneggiare seriamente il disco o l'unità.

Decodificatore

Un decodificatore ricostituisce i segnali audio codificati dai DVD in segnali normali. Tale processo viene chiamato decodifica.

DivX

DivX è una tecnologia multimediale diffusa creata da DivX, Inc. I file multimediali DivX contengono video ad alta compressione con un'elevata qualità visiva che consente di mantenere dimensioni dei file relativamente piccole.

Dolby Digital

È un metodo di decodifica dei segnali digitali sviluppato dai Dolby Laboratories. Oltre ad essere stereofonici (2-canali), questi segnali possono anche essere audio a canale multiplo. Tramite questo metodo può essere registrata una grande quantità di informazioni audio su ogni disco.

DTS (Digital Theater Systems)

Questo sistema surround viene usato in molte sale cinematografiche di tutto il mondo. I canali sono ben separati, per cui sono possibili effetti sonori realistici.

Gamma dinamica

La gamma dinamica è la differenza tra il livello più basso del suono udibile oltre il rumore dell'apparecchiatura, e il livello più alto prima della distorsione.

Film e video

I DVD-Video vengono registrati usando un film o un video. Questa unità può determinare quale tipo è stato usato, quindi impiega il metodo di uscita progressiva più adatto.

Film: Registrato a 25 fotogrammi al secondo (dischi PAL) o 24 fotogrammi al secondo (dischi NTSC). (Anche i dischi NTSC registrati a 30 fotogrammi al secondo). Solitamente appropriato per i film cinematografici.

Video: Registrato a 25 fotogrammi/50 campi al secondo (dischi PAL) o 30 fotogrammi/60 campi al secondo (dischi NTSC). Solitamente appropriato per le serie TV o i cartoni animati.

Fermo immagine di quadro e fermo immagine di campo

I quadri sono i fermi immagine che compongono unitamente un film. Vengono visualizzati circa 30 quadri al secondo.

Un quadro è formato da due campi. Un normale televisore visualizza questi campi l'uno dopo l'altro per creare dei quadri.

Quando si mettono in pausa delle immagini mobili, viene visualizzato un fermo immagine. Un fermo immagine di quadro è composto da due campi alternanti, così che l'immagine potrebbe apparire sfocata, ma la qualità complessiva rimane alta.

Un fermo immagine di campo non è sfocato, ma contiene soltanto la metà delle informazioni di un fermo immagine di quadro, per cui la qualità dell'immagine risulta minore.

I/P/B

MPEG 2, lo standard di compressione video adottato per l'impiego con i DVD-Video, usa questi 3 tipi di immagini.

I: Immagine intracodificata Questa immagine è di ottima qualità ed è ideale per regolare le immagini.
P: Immagine con codifica predittiva Questa immagine viene calcolata in base alle immagini I e P-precedenti.
B: Immagine con codifica predittiva bidirezionale Questa immagine viene calcolata confrontando le immagini I e P-passate e future in modo che abbia il più basso volume di informazioni.

Questo sistema viene usato per comprimere/decodificare i fermi immagine a colori. Se si seleziona JPEG come sistema di memorizzazione sulle videocamere digitali, ecc., i dati verranno compressi con un rapporto di 1/10–1/100 rispetto alle dimensioni iniziali. Il vantaggio del formato JPEG è la riduzione del deterioramento della qualità dell'immagine in rapporto al livello di compressione.

Linear PCM (modulazione a codice d'impulsi)

Sono segnali digitali non compressi, simili a quelli dei CD.

MP3 (MPEG Audio Layer 3)

Metodo di compressione audio che comprime il suono a un decimo circa delle dimensioni iniziali senza alcuna perdita rilevante di qualità.

MPEG4

Sistema di compressione per dispositivi mobili o reti che consente una registrazione altamente efficiente con un bit rate basso.

Controllo della lettura (PBC)

Se si usa un CD Video con controllo della lettura, si possono selezionare scene ed informazioni con i menu.

Scansione progressiva/interlacciata

Lo standard PAL per i segnali video presenta 576 linee di scansione interlacciate (i), mentre la scansione progressiva, chiamata 576p, usa un numero doppio di linee di scansione.

Per lo standard NTSC, le linee si chiamano rispettivamente 480i e 480p. Grazie all'uscita progressiva è possibile eseguire la lettura dei video ad alta risoluzione registrati, per esempio, sui DVD-Video.

Il televisore deve essere compatibile con i video progressivi.

Frequenza campione

Il campionamento è il processo di conversione in cifre (codifica digitale) dei campioni dell'altezza delle onde del suono (segnale analogico) prelevati a determinati periodi. La frequenza campione è il numero di campioni prelevati al secondo, per cui i grandi numeri significano una riproduzione più fedele al suono originale.

WMA (Windows Media™ Audio)

WMA è un formato di compressione sviluppato da Microsoft Corporation. Raggiunge la medesima qualità del suono di un file MP3 con dimensioni del file inferiori ad un MP3.

Per visualizzare l'immagine dall'unità principale, accendere il televisore e cambiarne la modalità d'ingresso video (per es. VIDEO 1, AV 1, ecc.).

- Per cambiare la modalità d'ingresso video, consultare le istruzioni per l'uso del televisore.

Uso dell'unità principale

1 Accendere l'unità.

2 Selezionare "DVD/CD".

SELECTOR

- Selezionare “AUX” o “TV” per fruire dei programmi sul videoregistratore, sul televisore o sulla TV via cavo. (Consultare la pagina 9 per i collegamenti necessari.)

3 Aprire il cassetto del disco.

OPEN/CLOSE

4 Caricare il disco.

- Caricare i dischi a doppia facciata in modo che l'etichetta del lato che si desidera ascoltare sia rivolta in alto. - Per DVD-RAM, rimuovere i dischi dalle cartucce prima dell'uso.

5 Avviare la riproduzione.

Il vassoio si chiude automaticamente.

Per cambiare la qualità del suono → pagina 28

6 Regolare il volume.

Premere per saltare. Mantenere premuto

– ricerca durante la riproduzione
– avvio della moviola durante la pausa (parte del film)
- Premere [▶] (riproduzione) per cominciare la riproduzione normale.

Nota

• I dischi continuano a girare mentre vengono visualizzati i menu. Per proteggere il motore dell'unità e lo schermo televisivo, premere [■] (Arresto) quando si finisce con i menu.
• È possibile che il numero totale dei titoli dei dischi +R/+RW non venga visualizzato correttamente.

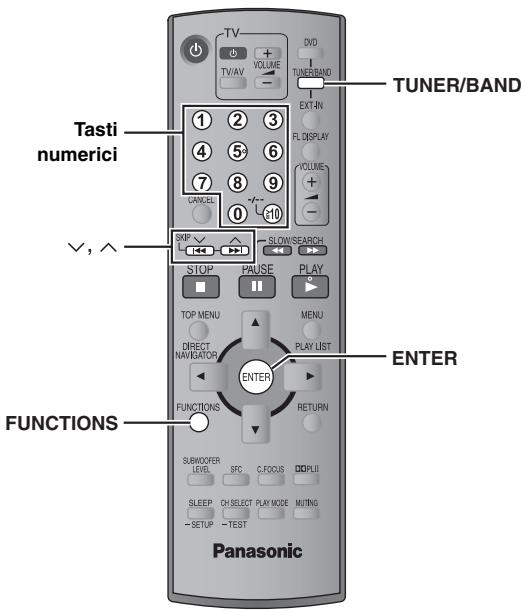

Uso del telecomando

Arresto	STOP	La posizione viene memorizzata mentre sul display viene visualizzato “RESUME”.• Premere [► PLAY] per continuare la lettura.• Premere di nuovo [■ STOP] per cancellare la posizione.
Pausa	PAUSE	• Premere [► PLAY] per riavviare la riproduzione.

Salto	SKIP	—
		● WMA MP3 JPEG MPEG4 DivX[Questa funzione non può essereusata durante la letturaprogrammata e la lettura casuale(→ pagina 16).]
	ENTER
		[▲, ▼]: Salto dei gruppi[◀, ▶]: Salto del contenuto

Ricerca (durante la lettura)	SLOW/SEARCH	● Fino a 5 passi.● Premere [▶ PLAY] per cominciare la riproduzione normale.
Moviola (durante la pausa)		● VCD Moviola: soltanto nella direzione in avanti.● MPEG4 DivX Moviola: Non operativa.

Fotogramma per fotogramma (durante la pausa)

DVD-A (parte del film) DVD-VR DVD-V VCDVCD Soltanto nella direzione in avanti.

Selezione della voce sullo schermo	Selezionare
	ENTER
	Confermare

Immettere il numero

1 2 34 5 67 8 90 ≥10ENTERCANCEL

DVD-VR DVD-A DVD-V VCD CD per es., Per selezionare 12: [≥10] → [1] → [2]VCD con controllo della lettura Premere [■ STOP] per cancellare la funzione PBC, e quindi premere i tasti numerici.WMA MP3 JPEG MPEG4 DivX per es., Per selezionare 123: [1] → [2] → [3] → [ENTER]Premere [CANCEL] per cancellare il(i) numer(o)i.

Menu del disco	TOP MENU○DIRECT NAVIGATOR	DVD-A DVD-VVisualizza il menu principale di un disco.
		DVD-VRPremere il tasto per visualizzare i programmi (→ pagina 18).
	MENU○PLAY LIST	DVD-VVisualizza il menu di un disco.
		DVD-VRPremere il tasto per visualizzare una lista di lettura (→ pagina 18).
	RETURN○	VCD con controllo della lettura Visualizza il menu di un disco.

Ritorno alla schermata precedente	RETURN	—
Display dell'unità principale	FL DISPLAY	DVD-VR DVD-A DVD-V WMAMP3 MPEG4 DivXVisualizzazione del tempo Schermata delle informazioni(per es. DVD-VR Numero del programma)JPEGQuando la funzione di proiezione delle diapositive ( pagina 20) è attivata:SLIDE Numero del contenutoQuando la funzione di proiezione delle diapositive non è attivata:PLAY Numero del contenuto

Visualizzazione dello stato attuale della riproduzione

FUNCTIONS

Premere [FUNCTIONS].

Ad ogni pressione del tasto:

Menu principale (→ pagina 20) → Di base → Detaggli

non attiva (nessuna visualizzazione sullo schermo) ←

■ Di base

per es., DVD-V Traccia in corso di riproduzione Tempo trascorso

Dettagli

per es., DVD-V

- MPEG4 DivX Le informazioni su video e sull'audio non vengono visualizzate durante la ricerca.

Riproduzione di tutti i gruppi, programmata e casuale

PLAY MODE

• È possibile selezionare “Play as Data Disc” in Other Menu (→ pagina 22) se le seguenti funzioni non sono disponibili per riprodurre il contenuto di WMA, MP3, JPEG, video MPEG4 o DivX.
• DVD-V La lettura di alcune opzioni non è possibile anche se sono state programmate.
• DVD-A Alcuni dischi contengono gruppi bonus. Se dopo la selezione di un gruppo appare la schermata della password, immettere la password con i tasti numerici per la lettura dei gruppi bonus. Vedere anche la copertina del disco.

Premere [PLAY MODE] durante l'arresto.

La lettura di tutti i gruppi, casuale e programmata appare in sequenza.

Tutti i gruppi (DVD-A) → Programma → Casuale ↑——non attiva (Riproduzione normale) ←

Per uscire dalla modalità di riproduzione di tutti i gruppi, programmata o casuale

Premere più volte [PLAY MODE] durante l'arresto.

Lettura di tutti i gruppi

DVD-A

Premere [▶ PLAY].

Lettura programmata (fino a 32 selezioni)

1 Premere i tasti numerici per scegliere la selezione.

(WMA MP3 JPEG MPEG4 DivX Premere [ENTER] per confermare la selezione.)

per es., DVD-V

• Ripetere questo passo per programmare altre opzioni.
• Per selezionare un numero di 2 cifre

per es., Per selezionare 12: [≥10] → [1] → [2]

WMA MP3 JPEG MPEG4 DivX [1] → [2] → [ENTER]

2 Premere [▶ PLAY].

Per selezionare un'opzione con i tasti del cursore

Premere [ENTER] e [▲, ▼] per selezionare un'opzione, quindi premere di nuovo [ENTER] per confermare.

Per selezionare tutte le opzioni

Mentre è evidenziato il campo "Chapter",

"Track" o "Content", premere [▲, ▼] per

selezionare "ALL". Quindi, premere di nuovo

[ENTER] per confermare.

per es., DVD-V

Chapter	Time
: ALL

Per cambiare il programma selezionato

1 Premere [▲, ▼] per selezionare il numero del programma.
2 Premere i tasti numerici per cambiare ciascuna selezione.

(WMA MP3 JPEG MPEG4 DivX Premere [ENTER] per confermare la selezione.)

Per cancellare il programma selezionato

1 Premere [▲, ▼] per selezionare il numero del programma.
2 Premere [CANCEL] (oppure premere [▲, ▼, ◀, ▶] per selezionare "Clear", quindi premere [ENTER]).

Per cancellare l'intero programma

Selezionare “Clear all” con [▲, ▼, ◀, ►] e premere [ENTER].

L'intero programma viene cancellato anche quando si apre il cassetto del disco, si spegne l'unità o si seleziona un'altra sorgente.

Lettura casuale

1 DVD-A DVD-V WMA MP3 JPEG MPEG4 DivX

Premere i tasti numerici per selezionare un gruppo o un titolo.

(WMA MP3 JPEG MPEG4 DivX Premere [ENTER] per confermare la selezione.)

per es., DVD-V

Random Playback

Choose a title. Title 1

DVD-A

• Per immettere tutti i gruppi, premere [◀, ▶] per selezionare “All”, quindi premere [ENTER].
• Per deselezionare un gruppo, premere i tasti numerici corrispondenti al gruppo che si desidera cancellare.

2 Premere [▶ PLAY].

Lettura dei dischi di dati

WMA MP3 JPEG MPEG4 DivX

È possibile selezionare “Play as Data Disc” in Other Menu ( pagina 22) se le seguenti funzioni non sono disponibili per riprodurre il contenuto di WMA, MP3, JPEG, video MPEG4 o DivX.

- Lettura dei dischi HighMAT™ (→ pagina 18)

Riproduzione degli elementi in base a un ordine (Playback Menu)

1 Premere [TOP MENU].

- Per uscire dalla schermata, premere [TOP MENU].

2 Premere [▲, ▼] per selezionare “All”, “Audio”, “Picture” o “Video”, quindi premere [ENTER].

Riproduzione dall'elemento selezionato (Navigation Menu)

1 Premere [MENU].

- Per uscire dalla schermata, premere [MENU].

2 Premere [◀] seguito da [▲, ▼] per selezionare il gruppo, quindi premere [ENTER].

3 Per riprodurre nell'ordine i contenuti del gruppo Premere [ENTER].

Per avviare la riproduzione a partire dal contenuto selezionato

Premere [▲, ▼] per effettuare la selezione, quindi premere [ENTER].

Per l'ascolto dei contenuti WMA/MP3 guardando le immagini JPEG sullo schermo, selezionare prima un file JPEG e poi selezionare il contenuto audio. (L'ordine opposto non è valido.)

■ Utilizzo dei menu secondari

① Mentre viene visualizzato Navigation Menu Premere [FUNCTIONS].
② Premere [▲, ▼] per selezionare una voce e quindi premere [ENTER].
Le voci visualizzate sono diverse a seconda del tipo di disco.

Multi	Vengono visualizzati i gruppi e il contenuto.
List	Soltanto i contenuti
Tree	Soltanto i gruppi
Thumbnail	Anteprime JPEG
Next group	Passa al gruppo successivo
Previous group	Torna al gruppo precedente
All	WMA/MP3, JPEG, video MPEG4 e DivX
Audio	WMA/MP3 soltanto
Picture	JPEG soltanto
Video	Video MPEG4 e DivX
Help display	Per cambiare tra i messaggi di guida e l'indicatore del tempo di lettura trascorso
Find	Per la ricerca mediante il contenuto o titolo del gruppo (→ sotto)

■ Ricerca per contenuto o titolo del gruppo

Evidenziare il titolo di un gruppo o di un contenuto ed eseguire la ricerca rispettivamente all'interno del gruppo o del contenuto.

① Mentre viene visualizzato il menu (→ sopra) Premere [▲, ▼] per selezionare “Find” e quindi premere [ENTER].

② Premere [▲, ▼] per selezionare un carattere, quindi premere [ENTER].

• Ripetere il procedimento per immettere un altro carattere.
• Vengono cercati anche i caratteri in lettere minuscole.
• Premere [◀◀, ▶▶ SLOW/SEARCH] per passare tra A, E, I, O e U.
• Premere [◀] per cancellare un carattere.
• Lasciare l'asterisco (*) per cercare i titoli che includono il carattere inserito.
• Cancellare l'asterisco (*) per cercare i titoli che cominciano con il carattere inserito. Per aggiungere di nuovo l'asterisco (*), visualizzare di nuovo il sottomenu e selezionare "Find".

③ Premere [▶] per selezionare “Find” e quindi premere [ENTER]. Appare la schermata con i risultati della ricerca.

④ Premere [▲, ▼] per selezionare il contenuto o il gruppo, quindi premere [ENTER].

(Continua alla pagina successiva)

Selezione delle tracce usando il CD textCD

TOP MENU/MENU

I titoli vengono visualizzati con la riproduzione CD text.

1 Premere [TOP MENU] o [MENU].

- Per uscire dalla schermata, premere [TOP MENU] o [MENU].

Esempio di CD text

2 Premere [▲, ▼] per selezionare la traccia, quindi premere [ENTER].

- Premere [FUNCTIONS] per visualizzare lo stato di riproduzione e la posizione corrente.

Lettura dei dischi HighMATTM
WMA	MP3	JPEG

1 Premere [TOP MENU].

• Per uscire dalla schermata, premere [■ STOP].
• Per cambiare lo sfondo del menu con lo sfondo registrato sul disco, premere [FUNCTIONS].

2 Premere [▲, ▼, ◀, ▶] per selezionare l'opzione, quindi premere [ENTER].

- Eventualmente, ripetere questo passo.

Selezione dalla lista

1 Durante la lettura

Premere [MENU].

- Per uscire dalla schermata, premere [MENU].

per es.,

2 Premere [◀] seguito da [▲, ▼] per spostarsi tra gli elenchi “Playlist”, “Group” e “Content”.

3 Premere [▶] seguito da [▲, ▼] per selezionare una voce, quindi premere [ENTER].

2 Premere [◀] seguito da [▲, ▼] per spostarsi tra gli elenchi “Playlist”, “Group” e “Content”.
3 Premere [▶] seguito da [▲, ▼] per selezionare una voce, quindi premere [ENTER].

Riproduzione di dischi RAM e DVD-R/-RW (DVD-VR)

DVD-VR

• I titoli appaiono soltanto se sono stati registrati sul disco.
• Non è possibile modificare i programmi, le liste di lettura e i titoli del disco.

Lettura dei programmi

1 Premere [DIRECT NAVIGATOR].

- Per uscire dalla schermata, premere [DIRECT NAVIGATOR].

per es.,

2 Premere [▲, ▼] o i tasti numerici per selezionare il programma.

• Per selezionare un numero di 2 cifre per es., 12: [≥10] → [1] → [2]
• Premere [▶] per visualizzare il contenuto del programma e del disco.

3 Premere [ENTER].

Lettura di una lista di lettura

Soltanto quando il disco contiene una lista di lettura.

1 Premere [PLAY LIST].

- Per uscire dalla schermata, premere [PLAY LIST].

per es.,

2 Premere [▲, ▼] o i tasti numerici per selezionare la lista di lettura.

- Per selezionare un numero di 2 cifre per es., 12: [≥10] → [1] → [2]

3 Premere [ENTER].

■ Preselezione delle scene una alla volta

① Mentre viene visualizzato il menu della lista di lettura Premere [▶].
② Premere [▲, ▼] per selezionare “Scene List” e quindi premere [ENTER].
- “Contents” mostra le informazioni della lista di lettura.
③ Premere [▲, ▼, ◀, ▶] per selezionare una scena, quindi premere [ENTER].

Suggerimenti per la creazione di dischi dati

• Se sono disponibili oltre 8 gruppi, l'ottavo gruppo viene visualizzato sulla medesima linea verticale nella schermata di menu.
• L'ordine di visualizzazione nella schermata dei menu e nella schermata del computer potrebbe essere differente.
• La presente unità non è in grado di riprodurre file registrati con il metodo di scrittura a pacchetti.

DVD-RAM

- I dischi devono essere conformi allo standard UDF 2.0.

DVD-R/RW

• I dischi devono essere conformi allo standard UDF bridge (UDF 1.02/ISO9660).
• Questa unità non è compatibile con dischi multisessione. Verrà riprodotta unicamente la sessione predefinita.

CD-R/RW

• I dischi devono essere conformi al livello ISO9660 1 o 2 (eccetto i formati estesi).
• Questa unità supporta la multisessione ma, se sul disco sono presenti molte sessioni, l'inizio della lettura richiede più tempo. Per evitare ciò, mantenere al minimo il numero di sessioni.

Assegnazione dei nomi alle cartelle e ai file

(Questa unità considera i file come contenuti e le cartelle come gruppi.)

Al momento della registrazione, aggiungere un prefisso alla cartella e ai nomi dei file. Per tali prefissi, utilizzare numeri che abbiano una stessa quantità di cifre e nell'ordine in cui si intende riprodurli (Talvolta, questo criterio potrebbe non fornire i risultati desiderati). I file devono avere l'estensione ( sotto).

WMA (Estensione: “.WMA” o “.wma”)

• Velocità di compressione compatibile: da 48 Kbyte/sec. a 320 Kbyte/sec.
• La lettura dei file WMA protetti dalla copia non è possibile.
• Questa unità non supporta il Multiple Bit Rate (MBR).

MP3 (Estensione: “.MP3” o “.mp3”)

• Velocità di compressione compatibile: da 32 Kbyte/sec. a 320 Kbyte/sec.
• Questa unità non supporta i tag ID3.
• Velocità di campionamento compatibili:
  – DVD-RAM, DVD-R/RW: 11,02, 12, 22,05, 24, 44,1 e 48 kHz
• CD-R/RW: 8, 11,02, 12, 16, 22,05, 24, 32, 44,1 e 48 kHz

JPEG (Estensione: ".JPG", ".jpg", ".JPEG" o ".jpeg")

• È possibile visualizzare file JPEG ripresi con una videocamera digitale conforme allo standard DCF (Design rule for Camera File system) versione 1.0. È possibile che non vengano visualizzati i file alterati, modificati o salvati con software di elaborazione di immagini.
• Questa unità non è in grado di visualizzare le immagini in movimento, MOTION JPEG e altri formati simili, immagini fisse non JPEG (per es., TIFF) o riprodurre immagini con audio associato.

MPEG4 (Estensione: “.ASF” o “.asf”)

• È possibile riprodurre dati MPEG4 [conformi alle specifiche SD VIDEO (standard ASF)/sistema video MPEG4 (Simple Profile)/sistema audio G.726] registrati con videocamere SD multi camera o videoregistratori DVD Panasonic.
• La data di registrazione può differire da quella effettiva.

DivX (Estensione: “.DIVX”, “.divx”, “.AVI” o “.avi”)

• È possibile riprodurre tutte le versioni di video DivX® (incluso DivX®6) [sistema video DivX/sistema audio MP3, Dolby Digital o MPEG] con la riproduzione standard di file multimediali DivX®. Non sono supportate le funzioni aggiunte con DivX Ultra.
• La funzione GMC (Global Motion Compensation) non è supportata.
• Potrebbe essere impossibile visualizzare correttamente file DivX di dimensioni superiori a 2 GB o privi di indice.
• Questa unità è compatibile con tutte le risoluzioni, fino a un massimo di 720×480 (NTSC)/720×576 (PAL).
• È possibile selezionare fino a 8 tipi di audio e sottotitoli.

Menu principale Le voci visualizzate sono diverse a seconda del tipo di disco.
Program Group Title Chapter Track Playlist Content	Per cominciare da un'opzione specifica per es., DVD-VR Per selezionare 12: Premere i tasti numerici: [1] → [2] → [ENTER]
	Program 2/16 Time 0:34:15 Audio Program Search 12

Time	(Le funzioni Time Slip e Time Search non sono disponibili per i dischi +R/+RW.)Per saltare in incrementi o decrementi (Time Slip solo per la riproduzione)1 Premere [ENTER] due volte per visualizzare l'indicatore Time Slip.2 Premere [▲, ▼] per selezionare il tempo e premere [ENTER].● Per cambiare i passi più rapidamente, mantenere premuto [▲, ▼].Per iniziare da un punto specifico (Time Search)Per cambiare la visualizzazione del tempo restante/ trascorso
Video	MPEG4 DivXPer visualizzare il numero di pixelDivX Vengono visualizzati anche i fps (fotogrammi al secondo).
Audio	DVD-A DVD-V DivX (con tracce audio multiple)Per selezionare la colonna sonoraDVD-VR VCD DivXPer selezionare “L”, “R” o “LR”DVD-V (Dischi Karaoke)Per selezionare “On” o “Off” per la musica cantata● Per ulteriori dettagli, fare riferimento alle istruzioni del disco.Tipo/dati del segnaleLPCM/PPCM/DIG Digital/DTS/MP3/MPEG: Tipo di segnale kHz (Frequenza di campionamento)/bit/ch (Numero di canali)per es., 3/2 .1ch.1: Effetto di bassa frequenza(non visualizzato se il segnale è assente)0: Niente surround1: Surround monofonico2: Surround stereofonico (sinistro/destro)1: Centrale2: Anteriore sinistro+Anteriore destro3: Anteriore sinistro+Anterioredestro+Centrale● DivX Se si modifica l’audio di un disco video DivX,l’avvio della riproduzione potrebbe richiedere qualche secondo.
	WMA MP3Per visualizzare il bit rate o la frequenza di campionamento corrente
Still Picture	Per cambiare i fermi immagine
Thumbnail	Per visualizzare le immagini miniaturizzate
Subtitle	DVD-V DivX (con sottotitoli multipli)VCD (soltanto SVCD)Per selezionare la lingua dei sottotitoli● Sui dischi +R/+RW, potrebbe essere visualizzato un numero anche per i sottotitoli non visualizzati.● DVD-VR “On” o “Off” viene visualizzato soltanto con i dischi che contengono le informazioni di attivazione/disattivazione dei sottotitoli (non è possibile registrare le informazioni di attivazione/disattivazione dei sottotitoli utilizzando registratori DVD Panasonic).
Marker (VR)	DVD-VRPer richiamare un marcatore registrato con i videoregistratori DVDPremere [▲, ▼] → Premere [ENTER].
Angle	(con angoli multipli)Per selezionare un’angolazione video
Rotate Picture	Per ruotare le immagini
Slideshow	Per attivare/disattivare la proiezione di diapositive On ←→ OffPer cambiare la sincronizzazione per la proiezione di diapositiveDa 1 (veloce) a 5 (lenta)
Other Settings	(→ pagina 21)
Play Speed	DVD-A (parte del film) DVD-VR DVD-VPer cambiare la velocità di lettura– da “×0.6” a “×1.4”• Premere [▶ PLAY] per tornare alla riproduzione normale.• Dopo aver cambiato la velocità– Dolby Pro Logic II e Sound Enhancement non hanno nessun effetto.– L'uscita audio passa a 2 canali stereofonici.– La frequenza di campionamento di 96 kHz viene convertita a 48 kHz.• A seconda della modalità di registrazione del disco, questa funzione potrebbe non essere disponibile.

■ Play Menu (Menu di lettura)

Soltanto quando viene visualizzato il tempo di lettura trascorso. Funziona con tutti i contenuti JPEG.

Repeat	DVD-VR: Program (Programma)→All (Tutti)→Off (Non attivo)● Durante la lettura della lista di letturaScene (Scena)→Playlist (Lista di lettura)→Off (Non attivo)DVD-A: Track (Brano)→Group (Gruppo)*→Off (Non attivo)DVD-V: Chapter (Capitolo)→Title (Titolo)*→Off (Non attivo)VCD CD: Track (Brano)→All (Tutti)→Off (Non attivo)WMA MP3 MPEG4 DivX:Content (Contenuto)→Group (Gruppo)*→Off (Non attivo)JPEG: Group (Gruppo)*→Off (Non attivo)*“All” (Tutti) viene visualizzato durante la riproduzione di tutti i gruppi (DVD-A), programmata o casuale.
A-B Repeat	Eccetto JPEG DVD-VR (parte del fermo immagine)MPEG4 DivXPer ripetere una sezione specificaPremere [ENTER] nei punti iniziali e finali.Premere di nuovo [ENTER] per cancellare.
Marker	Eccetto DVD-VRPer marcare fino a 5 posizioni di ripetizione della letturaPremere [ENTER] (L'unità è pronta per accettare i marcatori.)Per marcare una posizione:Premere [ENTER] (nel punto desiderato).Per marcare un'altra posizione:Premere [◀, ▶] per selezionare “*” →Premere [ENTER].Per richiamare un marcatore:Premere [◀, ▶] →Premere [ENTER].Per cancellare un marcatore:Premere [◀, ▶] →Premere [CANCEL].● Questa funzione non può essere usata durante la lettura programmata e la lettura casuale.● I marcatori aggiunti vengono cancellati quando si apre il cassetto del disco o se si dispone l'unità nella modalità di attesa.
Advanced Disc Review	DVD-VR (Eccetto parte immagini fisse)DVD-V (Eccetto + R/+ RW)Consente di sfogliare il contenuto del disco e di avviare la riproduzione dalla posizione selezionata. Nella scheda “Disc” (→ pagina 23) di “Advanced Disc Review”, è possibile selezionare “Intro Mode” o “Interval Mode”.Quando si individua un titolo/programma da riprodurrePremere [▶ PLAY].● A seconda del disco e della posizione di riproduzione, questa funzione potrebbe non essere operativa.DVD-VR Questa funzionalità non è disponibile durante la riproduzione di un elenco di riproduzione (→ pagina 18).

■ Picture Menu (Menu delle immagini)

Picture Mode	NormalCinema1: Rende più dolci le immagini e migliora i dettagli nelle scene scure.Cinema2: Rende più nitide le immagini e migliora i dettagli nelle scene scure headsion: Funzione adatta per i cartoni animati.Dynamic: Enfatizza il contrasto per immagini di grande impatto.User: Premere [ENTER] per selezionare “Picture Adjustment” (→ sotto).
	Picture AdjustmentContrast: Aumenta il contrasto tra parti chiare e parti scure dell’immagine.Brightness: Illumina l’immagineSharpness: Regola la nitidezza dei bordi delle line orizzontali.Colour: Regola la tonalità dei colori dell’immagine.Gamma: Regola la luminosità delle parti scure.Depth Enhancer: Riduce il rumore di fondo per dare una sensazione di maggiore profondità.
Video Output Mode	Per selezionare una qualità dell’immagine adatta per il televisore*480p/576p (progressivo)*480i/576i (interlacciato)Quando si seleziona “xxx*p” (progressivo) e viene visualizzata una schermata di conferma, selezionare “Yes” soltanto se si sta effettuando il collegamento a un televisore compatibile con uscita progressiva.* I numeri visualizzati variano a seconda del disco riprodotto. Viene visualizzato uno dei numeri sopra.
Transfer Mode	Se si è selezionato “xxx*p” (progressivo) (→ sopra), selezionare il metodo di conversione per l’uscita video adatto al tipo di materiale.L’impostazione tornerà a Auto o Auto1 quando si apre il cassetto del disco, si spegne l’unità o si seleziona un’altra sorgente.Durante la riproduzione di dischi PAL, contenuti video MPEG4 o DivXAuto: Rileva automaticamente il film e il contenuto video , nonché lo converte adeguatamente.Video: Selezionare la funzione quando si sta utilizzando Auto e il contenuto appare distorto.Cinema: Selezionare questa funzione se i bordi del film appaiono seghettati o irregolari quando è selezionata la funzione Auto.Tuttavia, se il contenuto video è distorto come mostrato nell’illustrazione a destra, selezionare Auto.Durante la lettura di dischi NTSCAuto1: Rileva automaticamente il film e il contenuto video, nonché lo converte adeguatamente.Auto2: In aggiunta alla funzione Auto1, rileva automaticamente i film con velocità di fotogramma diverse e li converte adeguatamente.Video: Selezionare la funzione quando si sta utilizzando Auto1 e Auto2 e il contenuto appare distorto.
Source SelectDivX	Se si seleziona “Auto”, il metodo di creazione dei contenuti DivX viene individuato e riprodotto automaticamente. Se l’immagine è distorta, selezionare “I (Interlace)” o “P (Progressive)” a seconda del metodo di creazione utilizzato per la registrazione del disco.Auto, I (Interlace), P (Progressive)

(Continua alla pagina successiva)

RQT8614

ITALIANO

Other Settings (Altre impostazioni)

Le voci visualizzate sono diverse a seconda del tipo di disco.

Audio Menu (Menu del suono)

Dolby Pro Logic II	(→ pagina 28, Enfatizzazione del suono stereofonico: Dolby Pro Logic II)
Dialogue Enhancer	Per rendere più facile l’ascolto dei dialoghi nei filmDVD-V(Dolby Digital, DTS, MPEG, 3-o più canali, con dialoghi registrati sul canale centrale)DivX(Dolby Digital, 3 o più canali, con dialoghi registrati sul canale centrale)On ←→ Off
Sound Enhancement	Per ascoltare audio di qualità ottimale simile a quello analogicoDVD-VR DVD-V(solo dischi registrati a 48 kHz)WMA MP3(Registrazione con frequenze diverse da 8 kHz, 16 kHz o 32 kHz)VCD CDOn ←→ OffA seconda della modalità di registrazione del disco, questa funzione potrebbe non avere alcun effetto.Non disponibile con MP3 su DVD-RAM o DVD-R/RW.

Display Menu (Menu di visualizzazione)

Information	JPEG On Off
Subtitle Position	Da 0 a -60 (in passi di 2 unità)
Subtitle Brightness	Auto, da 0 a -7
4:3 Aspect	Per selezionare come visualizzare le immagini create per gli schermi con aspetto 4:3 su un televisore 16:9Normal: Allunga lateralmente le immagini.Auto: Espande le immagini letterbox 4:3 per riempire maggiormente lo schermo.Le altre immagini appaiono interamente al centro dello schermo.Shrink: Le immagini appaiono al centro dello schermo.Zoom: Amplia l'immagine in formato 4:3.Se il televisore ha una funzione simile, usarla per ottenere un effetto migliore.
Just Fit Zoom	Per selezionare il formato dello schermo appropriato al televisore usatoDVD-A (parte del film)DVD-VR DVD-V VCDAuto, 4:3 Standard, European Vista, 16:9 Standard, American Vista,Cinemascope1, Cinemascope2per es.,MPEG4 DivXStandard ( × 0,25 schermo intero),Original (dimensione effettiva registrata)Full (schermo intero)A seconda della modalità di registrazione del disco, questa funzione potrebbe non essere disponibile.

Manual Zoom	Per la zoomata manuale di avvicinamento o di allontanamento– in passi da 0,01-unità da “×1.00” a “×1.60”– in passi da 0,02-unità da “×1.60” a “×2.00”– in passi da 0,05-unità da “×2.00” a “×4.00”(MPEG4 DivX soltanto)● Per cambiare i passi più rapidamente, mantenere premuto [▲, ▼].●MPEG4 DivX In base al televisore collegato e alle sue impostazioni, potrebbe non essere possibile ingrandire fino a “×4.00”.
Bit Rate Display	DVD-A (parte del film)DVD-VR DVD-V VCD MPEG4 DivXOn ←→ Off
GUI See-through	Per rendere trasparente il menu sullo schermoOff, On, Auto
GUI Brightness	Per regolare la luminosità del menu sullo schermoDa −3 a +3

■ Other Menu (Menu Altro)

Setup	(→ pagina 23)
Play as DVD-VideooPlay as DVD-Audio	Per riprodurre contenuti DVD-Video su DVD-AudioSelezionare “Play as DVD-Video”.
Play as DVD-VR,Play as HighMAToPlay as Data Disc	Per usare le funzioni dei dischi dati (→ pagina 17)(Per riprodurre il contenuto di JPEG, MP3, video MPEG4 o DivX su DVD-RAM, o per riprodurre dischi HighMAT senza usare la funzione HighMAT)Selezionare “Play as Data Disc”.

• Le impostazioni rimangono invariate anche se si dispone l'unità nella modalità di attesa.
• Le opzioni sottolineate nella tabella seguente sono preimpostate in fabbrica.

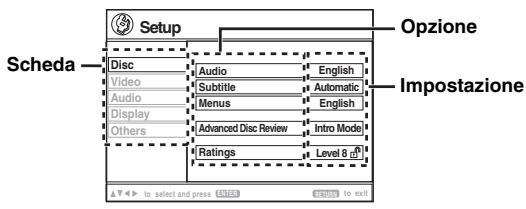

1	- SETUP	Mantenere premuto per il menu di impostazione.Se non è stata eseguita QUICK SETUP (→ pagina 10), viene visualizzata la schermata QUICK SETUP.
2	SelezionareENTERProcedere a destra	Selezionare la scheda.
3	SelezionareENTERConfermare	Selezionare l'opzione.
4	SelezionareENTERConfermare1 2 34 5 67 8 90 ≥10	Effettuare le impostazioni.
5	RETURN	Premere ripetutamente per uscire.

La funzione QUICK SETUP consente la successiva impostazione delle voci nella sezione ombreggiata.

■ Scheda “Disc”

AudioSelezionare la lingua dell'audio.	●English●Polish	●French●Swedish	●German●Dutch	●Italian●Original*1	●Spanish●Other******2
SubtitleSelezionare la lingua dei sottotitoli.	●Automatic*3●Spanish	●English●Polish	●French●Swedish	●German●Dutch	●Italian●Other******2
MenusSelezionare la lingua dei menu dei dischi.L'impostazione viene modificata anche variando la lingua del menu in QUICK SETUP.	●English●Polish	●French●Swedish	●German●Dutch	●Italian●Other******2	●Spanish
Advanced Disc Review(→ pagina 21)	●Intro Mode:Revisione di ogni titolo/programma.●Interval Mode:Revisione di ogni titolo/programma e anche di ogni intervallo di 10 minuti all'interno di un titolo/programma.
RatingsImpostare un livello di accesso per limitare la lettura dei DVD-Video.	Impostazione del livello di accesso (Quando è selezionato il livello 8)●8 No Limit●da 1 a 7●0 Lock All: Per impedire la lettura dei dischi senza i livelli di accesso.
	Quando si imposta un livello di accesso, viene visualizzata una schermata per l'immissione della password.Seguire le istruzioni sullo schermo.Non dimenticare la password.Se un DVD-Video ha un livello di accesso inferiore a quello impostato per l'unità, viene visualizzato un messaggio sullo schermo.Immettere la password e quindi seguire le istruzioni sullo schermo.

※1 Viene selezionata la lingua originale impostata sul disco.
※2 Immettere il codice appropriato dall'elenco dei codici delle lingue (→ pagina 25).
※3 Se la lingua selezionata in “Audio” non è disponibile, i sottotitoli vengono visualizzati in tale lingua (se disponibile sul disco).

※1 Viene selezionata la lingua originale impostata sul disco.
※2 Immettere il codice appropriato dall'elenco dei codici delle lingue (→ pagina 25).
※3 Se la lingua selezionata in “Audio” non è disponibile, i sottotitoli vengono visualizzati in tale lingua (se disponibile sul disco).

(Continua alla pagina successiva)

La funzione QUICK SETUP consente la successiva impostazione delle voci nella sezione ombreggiata.

■ Scheda "Video"

TV AspectSelezionare l'impostazione adatta al televisore e alle proprie preferenze.	4:3 Pan&Scan: Televisore di formato normale (4:3)I lati dell'immagine ad ampio schermo sono tagliati in modo da riempire lo schermo(a meno che non sia vietato dal disco).
	4:3 Letterbox: Televisore di formato normale (4:3)L'immagine ad ampio schermo viene visualizzata nello stile letterbox.
	16:9: Televisore ad ampio schermo (16:9)
TV TypeSelezionare secondo il tipo di televisore usato.	Standard (Direct View TV)Projection TV		CRT ProjectorPlasma TV	LCD TV/Projector
Time DelaySe si è collegato uno schermo al plasma, regolare se il suono non è sincronizzato con le immagini.	0ms	20ms	40ms	60ms	80ms
Video Out (AV/Component)Scegliere il formato del segnale video d'uscita dal terminale SCART (AV) e Component.	Video/YPbPrRGB/No Output		S-Video/YPbPr
Still ModeSpecificare il tipo di immagine visualizzata durante la pausa.	AutomaticField*4:Le immagini non sono sfocate, ma la qualità non è elevata.Frame*4:La qualità generale è elevata, ma le immagini potrebbero apparire sfocate.
NTSC Disc OutputPer la lettura dei dischi NTSC, selezionare l'uscita PAL 60 o NTSC(→ pagina 12, Sistemi video).	PAL60:Quando è collegato un televisore PAL.NTSC:Quando è collegato un televisore NTSC.
Picture/Video OutputModificare il formato del segnale video d'uscita per i formati JPEG, video MPEG4 e DivX se la qualità delle immagini non è nitida durante la riproduzione.	AutomaticNTSC/PAL60:LPALL'uscita dipenderà dall'impostazione "NTSC Disc Output" (→ sopra).

■ Scheda "Audio"

Dynamic Range Compression	● Off● On: Regola la chiarezza del suono,anche a basso volume,tramite la compressione della gamma tra il livello acustico più basso e quello più alto. È comoda per la visione di notte. (Disponibile solo con Dolby Digital)
Speaker Settings (→ pagina 25)Regolare il tempo di ritardo dei diffusori centrale e surround.	● Centrale: 0.0/1.0/2.0/3.0/4.0/5.0 ms● Surround (L/R): 0.0/5.0/10.0/15.0 ms

■ Scheda "Display"

Menu Language	● English	● Français	● Deutsch	● Italiano	● Español	● Polski	● Svenska	● Nederlands
On-Screen Messages	● On	● Off
Background during PlaySelezionare lo sfondo da visualizzaredurante la riproduzione di JPEG, videoMPEG4 e DivX.	● Black	● Grey

■ Scheda "Others"

FL DimmerCambia la luminosità del display dell’unità.	BrightDimAuto: Il display si oscura automaticamente, ma si illumina quando si esegue qualche operazione.
DivX RegistrationVisualizzare il codice di registrazione dell’unità.	Tale codice è necessario per l’acquisto e la riproduzione di contenuti DivX Video-on-Demand (VOD)(→ pagina 32, Informazioni sui contenuti DivX VOD).
QUICK SETUP	YesNo
Re-initialise SettingQuesta impostazione consente di ripristinare tutti i valori dei menu di impostazione con le impostazioni predefinite.	Yes: Viene visualizzata la schermata della password se si impostano i “Ratings” (→ pagina 23).Immettere la stessa password. Dopo che “INIT” è scomparso dal display, spegnere l’unità e riaccenderla.No

※4 Consultare “Fermo immagine di quadro e fermo immagine di campo” (→ pagina 13, Glossario).

Cambiamento del tempo di ritardo dei diffusori

(Efficace per la riproduzione del suono multicanale)

Per l'ascolto ottimale con il suono di 5.1 canali, tutti i diffusori, eccetto il subwoofer, devono essere alla stessa distanza dalla posizione d'ascolto.

Se si devono sistemare i diffusori centrale o surround più vicini alla posizione d'ascolto, regolare il tempo di ritardo per compensare la differenza.

: Posizione attuale degli altoparlanti
: Posizione ideale degli altoparlanti
a b c : Distanza di ascolto primaria

Dimensioni approssimative della stanza

Cerchio della distanza di ascolto primaria e costante

Se la distanza Ⓐ o ⓑ è inferiore a Ⓒ, individuare la differenza nella tabella e modificare l'impostazione in base al valore consigliato.

a Diffusore centrale		b Diffusore surround
Differenza (approssimativa)	Imposta-zione	Differenza (approssimativa)	Imposta-zione
30 cm	1.0 ms	150 cm	5.0 ms
60 cm	2.0 ms	300 cm	10.0 ms
90 cm	3.0 ms	450 cm	15.0 ms
120 cm	4.0 ms
150 cm	5.0 ms

1 Premere [▲, ▼] per selezionare la casella del tempo di ritardo e premere [ENTER].
2 Premere [▲, ▼] per impostare il tempo di ritardo e premere [ENTER].

Tempo di ritardo diffusore centrale

Tempo di ritardo diffusori surround

Per finire l'impostazione dei diffusori

Premere [◀] per selezionare “Exit” e quindi premere [ENTER].

Se l'impostazione del diffusore surround viene modificata con Dolby Digital, viene modificata anche l'impostazione di Dolby Pro Logic II. per es., le impostazioni di Music sono le stesse di Dolby Digital.

Dolby Digital	Dolby Pro Logic II
	Music	Movie
0 ms	0 ms	10 ms
5 ms	5 ms	15 ms
10 ms	10 ms	20 ms
15 ms	15 ms	25 ms

Elenco dei codici delle lingue

Abkhazian:	6566	Croato:	7282	Irlandese:	7165	Oriya:	7982	Tagalog:	8476
Afar:	6565	Curdo:	7585	Islandese:	7383	Panjabi:	8065	Tagico:	8471
Afrikaans:	6570	Danese:	6865	Italiano:	7384	Pashto, Pushto:	8083	Tamil:	8465
Albanese:	8381	Ebraico:	7387	Kannada:	7578	Persiano:	7065	Tartaro:	8484
Amarico:	6577	Esperanto:	6979	Kashimiri:	7583	Polacco:	8076	Tedesco:	6869
Arabo:	6582	Estone:	6984	Kazako:	7575	Portoghese:	8084	Telugu:	8469
Armeno:	7289	Faeroico:	7079	Kirghiso:	7589	Quechua:	8185	Thai:	8472
Assamese:	6583	Figiano:	7074	Laotiano:	7679	Raeto-Romanzo:	8277	Tibetano:	6679
Aymara:	6589	Finlandese:	7073	Latino:	7665	Rumeno:	8279	Tigrinya:	8473
Azerbaigiano:	6590	Francese:	7082	Lettone:	7686	Russo:	8285	Tongano:	8479
Basco:	6985	Frisiano:	7089	Lingala:	7678	Samoano:	8377	Turco:	8482
Bashkir:	6665	Galiziano:	7176	Lituano:	7684	Sanscrito:	8365	Turkmeno:	8475
Bengali; Bangla:	6678	Gallese:	6789	Macedone:	7775	Scozzese-Gaelico:	7168	Twi:	8487
Bhutani:	6890	Georgiano:	7565	Malayalam:	7776	Serbo:	8382	Ucraino:	8575
Bielorusso:	6669	Giapponese:	7465	Malese:	7783	Serbo-Croato:	8372	Ungherese:	7285
Bihari:	6672	Giavanese:	7487	Malgascio:	7771	Shona:	8378	Urdu:	8582
Birmano:	7789	Greco:	6976	Maltese:	7784	Sindhi:	8368	Uzbeko:	8590
Bretone:	6682	Groenlandico:	7576	Maori:	7773	Singhalese:	8373	Vietnamita:	8673
Bulgaro:	6671	Guarani:	7178	Marathi:	7782	Slovacco:	8375	Volapuk:	8679
Cambogiano:	7577	Gujarati:	7185	Moldavo:	7779	Sloveno:	8376	Wolof:	8779
Catalano:	6765	Hausa:	7265	Mongolo:	7778	Somalo:	8379	Xhosa:	8872
Ceco:	6783	Hindi:	7273	Nauruano:	7865	Spagnolo:	6983	Yiddish:	7473
Cinese:	9072	Indonesiano:	7378	Nepalese:	7869	Sudanese:	8385	Yoruba:	8979
Coreano:	7579	Inglese:	6978	Norvegese:	7879	Svedese:	8386	Zulu:	9085
Corso:	6779	Interlingua:	7365	Olandese:	7876	Swahili:	8387

Preselezione automatica delle stazioni

Soltanto unità principale

Si possono preselezionare fino a 15 stazioni in ciascuna delle bande FM e AM.

1 Premere [SELECTOR] per selezionare "FM" o "AM".

2 Premere [-TUNE MODE] per selezionare "MANUAL".

Ad ogni pressione del tasto: MANUAL←→PRESET

3 Premere [v TUNING ∧] per sintonizzare la frequenza più bassa (FM: 87.50, AM: 522).

4 Mantenere premuto [MEMORY].

Rilasciare il tasto quando viene visualizzato “FM AUTO” o “AM AUTO”.

Il sintonizzatore preseleziona nei canali in ordine ascendente tutte le stazioni che può ricevere.

- Dopo la preselezione delle stazioni e dopo che la radio viene sintonizzata sull'ultima stazione preselezionata, viene visualizzato "SET OK".

- “ERROR” è visualizzato quando la preselezione automatica non è possibile. In tal caso, preselezionare manualmente i canali (→ a destra).

Selezione dei canali preselezionati

1 Premere [TUNER/BAND] per selezionare "FM" o "AM".

2 Premere i tasti numerici per selezionare il canale.

- Per selezionare un numero di 2 cifre per es., 12: [≥10] → [1] → [2]

Oppure, premere [v, ∧].

Quando si riceve una trasmissione stereofonica FM, "ST" viene visualizzato sul display.

■ Se il rumore è eccessivo

Quando viene selezionato "FM"

Mantenere premuto [—FM MODE] sull'unità principale per visualizzare "MONO".

Premere di nuovo [—FM MODE] per cancellare la modalità.

- La modalità si cancella anche quando si cambia la frequenza.

Quando viene selezionato "AM"

Premere [FUNCTIONS] sul telecomando.

Ad ogni pressione del tasto: BP 2←→BP 1

Sintonia manuale

Soltanto unità principale

1 Premere [SELECTOR] per selezionare "FM" o "AM".

2 Premere [-TUNE MODE] per selezionare "MANUAL".

3 Premere [∨ TUNING ∧] per selezionare la frequenza.

- Per avviare la sintonia automatica, mantenere premuto [v TUNING ∧] finché la frequenza comincia a scorrere. La sintonia si arresta quando viene trovata una stazione.

■ Preselezione dei canali

Si possono preselezionare fino a 15 stazioni in ciascuna delle bande FM e AM.

① Durante l'ascolto delle radiotrasmissioni Premere [ENTER].

② Quando la frequenza e “PGM” lampeggiano sul display Premere i tasti numerici per selezionare un canale.

- Per selezionare un numero di 2 cifre per es., Per selezionare 12:

$$ [ \geq 1 0 ] \rightarrow [ 1 ] \rightarrow [ 2 ] $$

Oppure, premere [v, ∧], quindi premere [ENTER].

La stazione che occupa un canale viene cancellata se se ne preseleziona un'altra sullo stesso canale.

Trasmissione RDS

L'unità può visualizzare i dati di testo trasmessi dal sistema di dati radio (RDS) disponibile in alcune aree.

Se la stazione che si sta ascoltando trasmette segnali RDS, sul display si accende “RDS”.

Quando viene selezionato "FM"

Premere [FUNCTIONS] per visualizzare i dati di testo.

Ad ogni pressione del tasto:

PS (preimpostato)→PTY→ Indicazione della frequenza

Indicazioni PTY
NEWS	VARIED	FINANCE	COUNTRY
AFFAIRS	POP M	CHILDREN	NATIONAL
INFO	ROCK M	SOCIAL A	OLDIES
SPORT	M.O.R. M*	RELIGION	FOLK M
EDUCATE	LIGHT M	PHONE IN	DOCUMENT
DRAMA	CLASSICS	TRAVEL	TEST
CULTURE	OTHER M	LEISURE	ALARM
SCIENCE	WEATHER	JAZZ

Le indicazioni RDS potrebbero non essere disponibili se la ricezione è scarsa.

Uso di un'antenna esterna (opzionale)

Usare antenne esterne se la ricezione radio è scarsa.

• Scollegare l'antenna quando non si usa l'unità.
• Non usare l'antenna esterna durante i temporali.

Antenna FM esterna

(Usando un'antenna televisiva)

• Scollegare l'antenna FM interna.
• L'antenna deve essere installata da un tecnico qualificato.

Stendere orizzontalmente un cavo elettrico schermato lungo una finestra od altro luogo comodo.

Nota

• I seguenti effetti audio potrebbero non essere disponibili o non avere alcun effetto secondo il tipo di fonte utilizzata o quando vengono usate le cuffie.
• Quando si usano questi effetti audio con alcune sorgenti, si potrebbe verificare una riduzione della qualità del suono. In tal caso, disattivare gli effetti audio.

Cambiamento della qualità del suono: controllo del campo sonoro

Premere [SFC].

Ad ogni pressione del tasto:

FLAT: Cancellazione (non vengono aggiunti effetti) (preimpostato).

MOVIE: Usare questa modalità per la lettura di software dei film.

SPORT: Simula il suono per dare la sensazione di essere a un evento sportivo.

MUSIC: Aggiunge gli effetti surround alle sorgenti stereo.

HEAVY: Aggiunge vigore alla musica rock.

CLEAR: Rende più chiari i suoni più alti.

SOFT: Per la musica in sottofondo.

• Per controllare l'impostazione attuale, premere [SFC].
• MOVIE, SPORT e MUSIC non sono disponibili quando Dolby Pro Logic II è attivato, oppure durante la riproduzione di un disco registrato con una fonte multicanale.
• Si può regolare il volume dei diffusori surround per ottenere l'effetto surround migliore (→ pagina 29, Regolazione del volume di ciascun diffusore: regolazioni del livello dei diffusori).
• Se vengono attivati MOVIE, SPORT o MUSIC, è possibile ascoltare l'audio del televisore con un effetto surround a 5.1 canali (→ pagina 31).

Enfatizzazione del suono dal diffusore centrale: fuoco centrale

Questa funzione è valida per i dischi in cui i dialoghi sono registrati nel canale centrale.

Si può fare in modo che il suono del diffusore centrale sembri provenire dal televisore.

Premere [C.FOCUS].

Ad ogni pressione del tasto:

C FOCUS ON←→C FOCUS OFF

• Questa funzionalità non è disponibile quando il controllo del campo sonoro (MOVIE, SPORT o MUSIC) è attivato.
• Questa funzione è disponibile se Dolby Pro Logic II è attivato.

Enfatizzazione del suono stereofonico: Dolby Pro Logic II

Eccetto DivX

Dolby Pro Logic II è un decoder avanzato che ricava 5-canali surround (anteriore destro e sinistro, centrale, surround destro e sinistro) da sorgenti stereofoniche, che sia codificato specificamente Dolby Surround o meno.

Premere [☐☐PLII].

Ad ogni pressione del tasto:

Movie: Software dei film, registrati con Dolby Surround.

• Disponibile soltanto nella modalità DVD/CD.
• “☐☐PLII” si accende quando c’è l’effetto.

Regolazione dei bassi: livello del subwoofer

Consente di regolare i bassi. L'unità seleziona automaticamente l'impostazione più adatta a seconda del tipo della fonte di riproduzione.

Premere [SUBWOOFER LEVEL].

- DVD-V DVD-VR

- Se è selezionata un'altra fonte

• Per controllare l'impostazione attuale, premere [SUBWOOFER LEVEL].

• Questa impostazione rimane memorizzata e viene richiamata ogni volta che si riproduce lo stesso tipo di fonte, eccetto che con il controllo del campo sonoro (MOVIE, SPORT o MUSIC) attivato.
  * Quando il controllo del campo sonoro (MOVIE, SPORT o MUSIC) è attivato, le opzioni preimpostate in fabbrica sono:

• MOVIE: SUB W 4

• SPORT: SUB W 2
• MUSIC: SUB W 1

Regolazione del volume di ciascun diffusore: regolazioni del livello dei diffusori

Questa è una delle modalità che consente di ottenere effetti surround appropriati.

Preparativi

Premere [DVD].

1 Durante l'arresto e non c'è nessuna visualizzazione sullo schermo Mantenere premuto [—TEST] per emettere il segnale di prova.

- Per arrestare il segnale di prova, mantenere premuto [—TEST] di nuovo.

L: Anteriore sinistro C: Centrale R: Anteriore destro

RS: Surround destro LS: Surround sinistro

- Non c'è uscita dal canale SW (subwoofer).

2 Premere [VOLUME, +] o [−] per regolare normalmente il livello del volume usato per l'ascolto.

3 Premere [▲] (aumento) o [▼] (riduzione) per regolare il livello di ciascun diffusore.

- Regolare allo stesso livello dei diffusori anteriori.

C, RS, LS: da -6 dB a +6 dB

■ Per regolare il livello dei diffusori durante la lettura

[Efficace per la lettura dell'audio multicanale o quando Dolby Pro Logic II o il controllo del campo sonoro (MOVIE, SPORT o MUSIC) è attivato.]

① Premere [CH SELECT] per selezionare il diffusore.

SW: Subwoofer

• Il canale SW può essere regolato soltanto se il disco include il canale del subwoofer.
• “SW” non appare sul display e non può essere regolato se è visualizzato “☐☐PLII”.
• “S” appare sul display quando “MOVIE”, “SPORT” o “MUSIC” viene selezionato con il controllo del campo sonoro (→ pagina 28).
  In tal caso, si può regolare contemporaneamente il livello di entrambi i diffusori surround [▲, ▼].
  S: da -6 dB a +6 dB

② Premere [▲] (aumento) o [▼] (riduzione) per regolare il livello di ciascun diffusore.

C, RS, LS, SW: da -6 dB a +6 dB

(L, R: È regolabile soltanto il bilanciamento.)

- Per regolare il bilanciamento dei diffusori anteriori, mentre è selezionato “L” o “R” premere [◀, ▶].

Impostazione del timer di spegnimento automatico

Premere [SLEEP] per selezionare il tempo (in minuti).

SLEEP 30→SLEEP 60→SLEEP 90 ↑OFF←SLEEP120←

Per cancellare il timer

Premere [SLEEP] per selezionare "OFF".

Per controllare il tempo restante

Premere di nuovo [SLEEP].

Per cambiare l'impostazione

Ripetere la procedura dall'inizio.

Silenziamento del suono

Premere [MUTING].

Sul display dell'unità lampeggia "MUTING".

Per cancellare

• Premere di nuovo [MUTING] o ridurre il volume al minimo “VOL 0”, e rialzarlo poi al livello desiderato.
• Il silenziamento si cancella quando l'unità viene messa in modalità di attesa.

Uso della cuffia

Soltanto unità principale

1 Ridurre il volume e collegare la cuffia (non fornita).

Tipo di spina cuffia: Mini spina stereo da ∅3,5 mm

2 Regolare il volume della cuffia con [VOLUME].

- Il suono diventa automaticamente stereofonico (2-canali).

Nota

Per evitare di danneggiare l'udito, non ascoltare per lunghi periodi di tempo.

Uso della Music Port

La porta musica (Music Port) consente di collegare un componente esterno per l'ascolto di musica (es. un lettore MP3) attraverso il sistema Home Theater.

Preparativi

Per evitare che l'audio venga distorto, accertarsi che funzione di equalizzatore dell'apparecchio esterno, se presente, sia disattivata.

1 Ridurre il volume e collegare l'apparecchio esterno (non fornito).

Tipo di spina: Mini spina stereo da ∅3,5 mm

2 Premere [EXT-IN] per selezionare "MUSIC P.".

MUSIC P. → TV ↑ AUX ↓

3 Regolare il volume dell'apparecchio esterno a un livello di ascolto normale, quindi regolare il volume dell'unità principale con [VOLUME].

- Per usufruire dell'audio surround attivare il controllo del campo sonoro (MOVIE, SPORT o MUSIC) (→ pagina 28).

Funzionamento del televisore

Per fare funzionare un televisore Panasonic, si può usare il telecomando. Collegare il componente facendo riferimento a “Collegamento del decoder della TV via cavo o del videoregistratore” ( pagina 9).

Nota

Il telecomando potrebbe non funzionare correttamente con alcuni modelli.

Puntare il telecomando verso il televisore.

Per accendere/spegnere il televisore

Premere [⏻ TV].

Per selezionare la modalità d'ingresso video del televisore

Premere [TV/AV].

Per regolare il volume

Premere [+, - TV VOLUME].

Per riprodurre l'audio del televisore attraverso il sistema Home Theater

Premere [EXT-IN] per selezionare “AUX” o “TV”* come fonte, ridurre al minimo il volume del televisore e controllare il volume dell’unità principale. Ad ogni pressione del tasto:

* "TV" funziona solo quando è collegato il cavo scart (→ pagina 9).
- Se viene attivato il controllo del campo sonoro (MOVIE, SPORT o MUSIC) è possibile ascoltare audio surround 5.1 canali (→ pagina 28).

Sistemazione

Sistemare l'unità su una superficie piana, dove non ci sono la luce diretta del sole, alte temperature, alta umidità e vibrazioni eccessive. Queste condizioni possono danneggiare il mobile e gli altri componenti, riducendo la vita di servizio dell'unità.

Non mettere oggetti pesanti sull'unità.

Tensione

Non usare fonti di alimentazione ad alta tensione. Ciò potrebbe sovraccaricare l'unità e causare un incendio.

Non usare una fonte di alimentazione in c.c. Controllare con cura la fonte di alimentazione se si usa l'unità su una nave od altro luogo dove viene usata la corrente continua.

Protezione del cavo di alimentazione c.a.

Accertarsi che il cavo di alimentazione c.a. sia collegato correttamente e che non sia danneggiato. Se il cavo di alimentazione non è collegato correttamente ed è danneggiato, può causare un incendio o scosse elettriche. Non tirare, piegare o mettere oggetti pesanti sul cavo.

Per staccare il cavo, prenderlo saldamente per la spina. Se si tira il cavo di alimentazione c.a., c'è pericolo di scosse elettriche.

Non maneggiare la spina con le mani bagnate. C'è pericolo di scosse elettriche.

Oggetti estranei

Fare attenzione che non cadano oggetti metallici all'interno dell'unità. C'è pericolo di scosse elettriche o di un malfunzionamento.

Fare attenzione che non cadano liquidi all'interno dell'unità. C'è pericolo di scosse elettriche o di un malfunzionamento. Se ciò dovesse accadere, staccare immediatamente il cavo di alimentazione dalla presa di corrente e rivolgersi al rivenditore.

Non spruzzare insetticidi sopra o dentro l'unità. Essi contengono gas infiammabili che potrebbero prendere fuoco se spruzzati dentro l'unità.

Riparazioni

Non cercare di riparare l'unità da soli. Se il suono si interrompe, gli indicatori non si accendono, esce del fumo o si verifica un qualsiasi altro problema non descritto in queste istruzioni, staccare il cavo di alimentazione c.a. e rivolgersi al rivenditore o ad un centro di assistenza autorizzato. C'è pericolo di scosse elettriche o di danni all'unità se viene riparata, smontata o rimontata da personale non qualificato.

Estendere la durata staccando il cavo di alimentazione dalla presa di corrente se non si intende usare l'unità per un lungo periodo di tempo.

Informazioni sui contenuti DivX VOD

Il contenuto DivX Video-on-Demand (VOD) è crittografato per la protezione del copyright. Per riprodurre contenuti DivX VOD su questa unità, è necessario registrarla.

Per immettere il codice dell'unità e registrarla, seguire le istruzioni sull'acquisto di contenuti DivX VOD. Per ulteriori informazioni su DivX VOD, visitare www.divx.com/vod.

Visualizzare il codice di registrazione dell'unità

(→ pagina 24, “DivX Registration” nella scheda “Others”)

• Prendere nota del codice per riferimenti futuri.
• Dopo la prima riproduzione di contenuto DivX VOD, in “DivX Registration” viene visualizzato un altro codice di registrazione. Non utilizzare questo codice di registrazione per acquistare contenuti DivX VOD. Se si utilizza il codice per l'acquisto di contenuti DivX VOD e li si riproduce su questa unità, non sarà più possibile riprodurre alcun contenuto acquistato tramite il codice precedente.
• Se si acquistano contenuti DivX VOD utilizzando un codice di registrazione diverso da quello di questa unità, non sarà possibile riprodurre tali contenuti. (In questo caso, viene visualizzato il messaggio "Authorization Error".)

Informazioni sul contenuto DivX riproducibile solo un determinato numero di volte

Alcuni contenuti DivX VOD sono riproducibili solo un determinato numero di volte. Quando si riproduce il contenuto viene visualizzato il numero di riproduzioni rimanenti. Non si può riprodurre il contenuto quando il numero di riproduzioni rimanenti è pari a zero. (In questo caso, viene visualizzato il messaggio "Rented Movie Expired".)

Durante la riproduzione del contenuto

• Il numero di riproduzioni rimanenti viene decrementato di uno se – si preme [⏻] o si mantenere premuto [—SETUP].
• si preme [■ STOP]. (Premere [■ PAUSE] per mettere in pausa la lettura.)
  – si preme [◀◀, ▶▶| SKIP] o [◀◀, ▶▶ SLOW/SEARCH] ecc., fino ad arrivare a un altro contenuto o all'inizio del contenuto in corso di riproduzione.

- Le funzioni Resume (→ pagina 15, Arresto) e Marker (→ pagina 21, Play Menu) non sono operative.

Guida alla risoluzione dei problemi

Prima di chiamare il tecnico per la riparazione, procedere con i controlli seguenti. In caso di dubbi su alcuni punti da controllare o se i rimedi indicati nella tabella non risolvono il problema, rivolgersi al rivenditore per chiedere le istruzioni.

Alimentazione
Pagina

L'unità non si accende.	● Collegare saldamente il cavo di alimentazione CA.	9
L'unità si dispone automaticamente nella modalità di attesa.	● Il timer di spegnimento automatico funzionava e ha raggiunto il limite del tempo impostato.	30

La funzione non risponde o non può essere usata

L'unità non risponde alla pressione di alcun tasto.	● Con questa unità si possono utilizzare soltanto i dischi specificati in queste istruzioni per l'uso.● L'unità potrebbe non funzionare correttamente a causa di un fulmine, dell'elettricità statica o di qualche altro fattore esterno. Spegnere l'unità e poi riaccenderla. Oppure, spegnere l'unità, scollegare il cavo di alimentazione CA e quindi ricollegarlo.● Si è formata della condensa. Attendere 1 o 2 ore affinché evapori.	12—
Non c'è risposta alla pressione dei tasti del telecomando.	● Accertarsi che le pile siano installate correttamente.● Le pile sono scariche. Sostituirle con altre pile nuove.● Puntare il telecomando verso il sensore del comando a distanza e azionarlo.	101011
Il suono e le immagini sono assenti.	● Controllare il collegamento video o dei diffusori.● Controllare l'impostazione dell'alimentazione o dell'ingresso dell'apparecchio collegato e dell'unità principale.● Accertarsi che il disco sia registrato.	6, 8,9—
Si è dimenticata la password di accesso.Ripristinare tutte le preselezioni della fabbrica.	● Durante l'arresto e con la sorgente “DVD/CD”, tenere premuti il tasto [■] (Arresto) sull'unità principale e il tasto [≥10] sul telecomando finché “Initialised” scompare dal televisore. Spegnere e riaccendere l'unità.Tutte le impostazioni tornano ai valori predefiniti.	—

Operazione specifica indesiderata o inattesa

È necessario aspettare prima che la lettura inizi.	L'inizio della lettura potrebbe richiedere tempo se il brano MP3 contiene dati di fermi immagine. Il tempo di lettura corretto non viene visualizzato dopo l'inizio del brano, ma ciò è normale.MP3Ciò è normale per i video DivX.DivX	——
Le cartelle di un CD di dati non vengono visualizzate correttamente.WMAMP3JPEGMPEG4DivX	Le cartelle al di sotto dell'ottavo strato vengono visualizzate come ottavo strato.	——
Una schermata del menu appare durante il salto o la ricerca.VCD	Ciò è normale per i CD video.	——
Non viene visualizzato il menu di controllo della lettura.VCDcon il controllo della riproduzione	Premere due volte [■ STOP], quindi premere [► PLAY].	——
La riproduzione programmata e la riproduzione casuale non funzionanoDVD-V	Queste funzioni non sono disponibili per alcuni tipi di DVD-Video.	——
La selezione della traccia “2” non cambia l’audio.DVD-A	Anche se una seconda traccia non è registrata, normalmente verranno visualizzati due numeri.	——
La riproduzione non comincia.	L'unità non è in grado di riprodurre video WMA e MPEG4 che includono immagini fisse.Se si riproduce contenuto DivX VOD, consultare la home page del sito utilizzato per l'acquisto del contenuto DivX VOD. (Esempio: www.divx.com/vod)DivXPotrebbe essere impossibile riprodurre dischi contenenti CD-DA e altri formati.	———
La lettura ricomincia dall’inizio del brano quando si cambia la colonna sonora.DVD-A	Ciò è normale nei DVD-Audio.	——
Le scene vengono saltate a intermittenza.DVD-VRDVD-V	Se si cambiano il volume o gli effetti audio durante Advanced Disc Review, la funzione continua senza la visualizzazione sullo schermo. Annullare la modalità.	21

Sottotitoli

La posizione dei sottotitoli è sbagliata.	● Regolare la posizione. (“Subtitle Position” in Display Menu)	22
Non ci sono i sottotitoli.	● Visualizzare i sottotitoli. (“Subtitle” nel menu principale)● A seconda del disco, i sottotitoli potrebbero non essere disponibili. DivX	20—

Marcatore
Pagina

Non è possibile aggiungere marcatori.

● Non è possibile aggiungere marcatori con i dischi DVD-RAM o DVD-R/-RW (DVD-VR).● Non si possono aggiungere marcatori se il tempo di lettura restante del disco non appare sul display dell'unità.

——

Ripetizione A-B

Il punto B viene regolato automaticamente.

● La fine di un'opzione diventa il punto B quando viene raggiunta.

—

Suono anormale o scorretto

Il suono è distorto.	● Durante la lettura dei file WMA, si potrebbero verificare dei disturbi.	—
Non ci sono gli effetti.	● Alcuni effetti audio non funzionano o hanno meno effetto con alcuni dischi.	—
Si sente un ronzio durante la lettura.	● Il cavo di alimentazione CA o una lampada a fluorescenza sono vicini all’unità principale. Tenere gli altri componenti e i cavi lontani dall’unità principale e sistema wireless.	—
L’audio è assente.	● Quando si modifica la velocità di riproduzione, può verificarsi una breve pausa dell’audio.● A seconda delle modalità di creazione dei file, potrebbe essere impossibile emettere l’audio. DivX	—

Menu

L'accesso al menu di impostazione non è possibile.

● Selezionare “DVD/CD” come sorgente.● Annullare la riproduzione di tutti i gruppi, programmata e casuale.

—16

Le immagini sono anormali o non si vedono

L'immagine sul televisore non è visualizzata correttamente o scompare.	● L'unità e il televisore usano sistemi video diversi.Utilizzare un televisore multisistema o PAL.● Il sistema del disco usato non corrisponde a quello del televisore.- Non è possibile visualizzare correttamente i dischi PAL su un televisore NTSC.- Questa unità può convertire i segnali NTSC in segnali PAL 60 per la visione con un televisore PAL ("NTSC Disc Output" nella scheda "Video").● Accertarsi che l'unità sia collegata direttamente al televisore e che non sia collegata attraverso il videoregistratore.● Il disturbo potrebbe essere causato dai caricatori per cellulare.● Se si usa un'antenna TV interna, cambiarla con un'antenna esterna.● Il cavo dell'antenna del televisore è troppo vicino all'unità. Spostarlo dall'unità.● Modificare "Source Select" in Picture Menu. DivX	—
		—248, 9———21
Le dimensioni dell'immagine non sono adattate allo schermo.	● Modificare "TV Aspect" nella scheda "Video".● Usare il televisore per cambiare l'aspetto. Se il televisore non è dotato di questa funzione, cambiare "4:3 Aspect" in Display Menu.● Cambiare l'impostazione dello zoom. ("Just Fit Zoom" o "Manual Zoom" in Display Menu)	242222
L'immagine si arresta. DivX	● Ciò si può verificare se i file DivX hanno dimensioni superiori a 2 GB.	—
Il menu non viene visualizzato correttamente.	● Ripristinare il rapporto zoom su “×1.00”. ("Manual Zoom" in Display Menu)● Impostare "Subtitle Position" in Display Menu su "0".● Regolare "4:3 Aspect" in Display Menu su "Normal".	222222
Lo zoom automatico non funziona bene.	● Disattivare la funzione zoom del televisore.● Usare gli altri rapporti di aspetto preselezionato o la regolazione manuale.● Lo zoom potrebbe non funzionare correttamente, specialmente nelle scene scure potrebbe non funzionare a seconda del tipo di disco.	—22—
Durante la lettura di un disco PAL, l'immagine è distorta.	● Regolare "Transfer Mode" in Picture Menu su "Auto".	21

Video progressivo

Con l’uscita progressiva è presente l’effetto fantasma.	● Questo problema è causato dal metodo di editing o dal supporto usato dal DVD video, ma dovrebbe essere rimediato se si usa l’uscita interlacciata. Impostare “Video Output Mode” in Picture Menu su “480i” o “576i”. (Oppure, mantenere premuto [CANCEL] per passare a “480i” o “576i”.)	21
Le immagini dall’uscita progressiva sono assenti.	● Selezionare “480p” o “576p” in “Video Output Mode” in Picture Menu.● Il terminale VIDEO OUT, S-VIDEO OUT o SCART (AV) dell’unità emette il segnale interlacciato anche se è visualizzato “PRG”.	218, 9

Ascolto della radio
Pagina

Il suono è distorto o si sente rumore.“ST” lampeggia o non si accende.Si sente il disturbo del battimento.Si sente un ronzio basso durante le trasmissioni in AM.

Regolare la posizione dell’antenna FM o AM.Usare un’antenna esterna.Spegnere il televisore o allontanarlo dall’unità.Allontanare l’antenna dagli altri cavi.

—27—

Sistema wireless

L'audio è assente.

Assicurarsi che il trasmettitore/ricevitore digitale sia inserito fino in fondo nell'alloggiamento dell'unità principale.Assicurarsi che il sistema wireless sia collegato alla presa di corrente e che sullo schermo dell'unità principale sia visualizzato “ ”.

79

Indicazioni dell'unità

Il display è scuro.	● Selezionare “Bright” in “FL Dimmer” nella scheda “Others”.	24
“NO PLAY”	● È stato inserito un disco che l’unità non è in grado di riprodurre, inserire un disco compatibile.● Si è inserito un disco vuoto.● Si è inserito un disco che non è stato finalizzato.	12—
“NO DISC”	● Il disco non è stato inserito. Inserirlo.● Il disco non è stato inserito correttamente. Inserirlo correttamente.	—14
“F61”	● Controllare e correggere i collegamenti dei cavi dei diffusori.Se ciò non rimedia il problema, rivolgersi al rivenditore.	6
“DVD U11”	● Il disco potrebbe essere sporco. Pulirlo.	12
“ERROR”	● È stata eseguita un’operazione sbagliata. Leggere le istruzioni e riprovare.	—
“DVD H□□”“DVD F□□□”□ è un numero.	● Potrebbe essersi verificato un problema. I numeri che seguono “H” e “F” dipendono dallo stato dell’unità. Spegnere l’unità e poi riaccenderla. Oppure, spegnere l’unità, scollegare il cavo di alimentazione CA e quindi ricollegarlo.● Se il numero di servizio non si cancella, annotarlo e rivolgersi a personale tecnico qualificato.	—
“W” lampeggia.	● Non c’è collegamento tra l’unità principale e il sistema wireless. Controllare che il sistema wireless sia collegato alla presa di corrente.● Assicurarsi che il trasmettitore/ricevitore digitale sia inserito fino in fondo nell’alloggiamento dell’unità principale.	97
“D.MIX” lampeggia. DVD-A	● Il down-mixing è una procedura di miscelazione a due canali dell’audio multicanale di alcuni dischi. Il disco contiene segnali a 1 canale o più canali che non possono essere riprodotti correttamente.	—

Indicazioni sul televisore

“ ”	● L'operazione è proibita dall'unità o dal disco.	—
“Cannot play group xx, content xx”“Cannot display group xx, content xx”	● Si sta tentando di visualizzare gruppi o contenuti non compatibili.	—
“This disc may not be played in your region”	● Soltanto i dischi DVD-Video che includono o hanno un numero regionale identico a quello riportato sul pannello posteriore dell'unità possono essere riprodotti.	Coper-tina
Nessuna visualizzazione sullo schermo.	● Selezionare “On” in “On-Screen Messages” nella scheda “Display”.	24
“Group xx content xx is protected”	● Si sta tentando di riprodurre gruppi o contenuti protetti. Non è possibile procedere con la riproduzione.	—
“Check the disc”	● Il disco potrebbe essere sporco.	12
“Authorization Error” DivX	● Si sta tentando di riprodurre contenuti DivX VOD acquistati con un codice di registrazione differente. Non è possibile riprodurre i contenuti su questa unità.	32
“Rented Movie Expired” DivX	● Per i contenuti DivX VOD, sono disponibili zero riproduzioni. Non è possibile procedere con la riproduzione.	32

SEZIONE AMPLIFICATORE

Potenza d'uscita RMS: modalità Dolby Digital

Canale anteriore

110 W per canale (3 Ω), 1 kHz, distorsione armonica totale 10 %

Canale surround ^※8

110 W per canale (3 Ω), 1 kHz, distorsione armonica totale 10 %

Canale centrale

110 W per canale (3 Ω), 1 kHz, distorsione armonica totale 10 %

Canale subwoofer

110 W per canale (3 Ω), 100 Hz, distorsione armonica totale 10 %

Potenza RMS totale in modalità Dolby Digital 660 W

Potenza d'uscita DIN: modalità Dolby Digital

Canale anteriore

75 W per canale (3 Ω), 1 kHz, distorsione armonica totale 1 %

Canale surround ^※8

65 W per canale (3 Ω), 1 kHz, distorsione armonica totale 1 %

Canale centrale

75 W per canale (3 Ω), 1 kHz, distorsione armonica totale 1 %

Canale subwoofer

75 W per canale (3 Ω), 100 Hz, distorsione armonica totale 1 %

Potenza DIN totale in modalità Dolby Digital 430 W

SEZIONE SINTONIZZATORE FM/AM, TERMINALI

Preselezione stazioni	15 stazioni FM
	15 stazioni AM/OM

Modulazione di frequenza (FM)

Gamma di frequenza	87,50–108,00 MHz (intervallo di 50-kHz)
Sensibilità	1,8 μV (IHF)
Rapporto segnale/rumore 26 dB	1,4 μV
Terminali antenna	75 Ω (sbilanciati)

Modulazione d'ampiezza (AM/OM)

Gamma di frequenza	522–1629 kHz (intervallo di 9-kHz)
Sensibilità AM, rapporto segnale/rumore 20 dB a 999 kHz	560 μV/m

Presa cuffia

Terminale	Presa di 3,5 mm, stereo
Porta musica anteriore
Sensibilità	100 mV, 15 kΩ
Terminale	Presa di 3,5 mm, stereo

SEZIONE DISCO

Dischi utilizzabili (8 cm o 12 cm)

(1) DVD (DVD-Video, DVD-Audio, DivX ^※1,2 )
(2) DVD-RAM (DVD-VR, MP3*2, 6, JPEG*2, 3, MPEG4*2, 4, DivX*1, 2)
(3) DVD-R (DVD-Video, DVD-VR, MP3 ^2,6 , JPEG ^2,3 , MPEG4 ^2,4 , DivX ^1,2 )
(4) DVD-R DL (DVD-Video, DVD-VR)

(5) DVD-RW (DVD-Video, DVD-VR, MP3 ^2,6 , JPEG ^2,3 , MPEG4 ^2,4 , DivX ^1,2 )

(6) +R/+RW (Video)

(7) +R DL (Video)

(8) CD, CD-R/RW [CD-DA, Video CD, SVCD*5, MP3*2, 6, WMA*2, 7, JPEG*2, 3, MPEG4*2, 4, DivX*1, 2, HighMAT Level 2 (audio e immagini)]

*1 Consente la riproduzione di video in tutte le versioni di DivX® (incluso DivX®6) con riproduzione standard di file multimediali DivX®. Certificato per il profilo Home Theater DivX. La funzione GMC (Global Motion Compensation) non è supportata.

^*2 Massimo numero complessivo di elementi audio, immagini, contenuti video e gruppi: 4000 elementi audio, immagini e contenuti video e 400 gruppi.

*3 File Exif Ver 2.1 JPEG Baseline Risoluzione immagine: da 160×120 e 6144×4096 pixel (sottocampionamento di 4:0:0, 4:2:0, 4:2:2 o 4:4:4). Le immagini molto lunghe e sottili potrebbero non essere visualizzate.

*4 Dati MPEG4 registrati con videocamere Panasonic SD multi camera o videoregistratori DVD Conformi alle specifiche SD VIDEO (standard ASF)/MPEG4 (Simple Profile) sistema video/sistema audio G.726

※5 Conformi allo standard IEC62107

※6 MPEG-1 Layer 3, MPEG-2 Layer 3

※7 Windows Media Audio Ver.9.0 L3 Non compatibile con Multiple Bit Rate (MBR)

Fonorivelatore

Lunghezza d'onda (DVD/CD)	662/785 nm
Potenza laser (DVD/CD)	CLASSE 1/CLASSE 1M

Uscita audio (Disco)

Numero di canali

5.1 canali (FL, FR, C, SL, SR, SW)

SEZIONE VIDEO

Sistema video	PAL625/50, PAL525/60, NTSC
Uscita video composita
Livello d'uscita	1 Vp-p (75 Ω)
Terminale	Presa a spinotto (1 sistema)
	Presa SCART (1 sistema)

Uscita S-Video

Livello di uscita Y	1 Vp-p (75 Ω)
Livello di uscita C	PAL; 0,3 Vp-p (75 Ω)NTSC; 0,286 Vp-p (75 Ω)
Terminale	Terminale S (1 sistema)Presa SCART (1 sistema)

Uscita video componente (NTSC: 480p/480i, PAL: 576p/576i)

Livello di uscita Y	1 Vp-p (75 Ω)
Livello di uscita P_B	0,7 Vp-p (75 Ω)
Livello di uscita P_R	0,7 Vp-p (75 Ω)
Terminale Presa a spinotto (Y: verde, P_B : blu, P_R : rosso) (1 sistema)

Uscita video RGB

Livello di uscita R	0,7 Vp-p (75 Ω)
Livello di uscita G	0,7 Vp-p (75 Ω)
Livello di uscita B	0,7 Vp-p (75 Ω)
Terminale	Presa SCART (1 sistema)

SEZIONE DIFFUSORI

Diffusori anteriori SB-FS640
Tipo	1 sistema di diffusori a 1 via (bass reflex)
Unità diffusore(i)	Impedenza di 3 Ω
Gamma completa	Tipo a cono di 6,5 cm
Potenza d'ingresso (IEC)	110 W*9 (max.)
Pressione sonora in uscita	80 dB/W (1,0 m)
Gamma di frequenza	110 Hz–25 kHz (−16 dB)
	122 Hz–22 kHz (−10 dB)
Dimensioni (L×A×P)	92 mm×135 mm×95,4 mm
Peso	0,75 kg

Diffusori surround SB-FS545
Tipo	1 sistema di diffusori a 1 via (bass reflex)
Unità diffusore(i)	Impedenza di 3 Ω
Gamma completa	Tipo a cono di 6,5 cm
Potenza d'ingresso (IEC)	110 W*9 (max.)
Pressione sonora in uscita	80 dB/W (1,0 m)
Gamma di frequenza	110 Hz–25 kHz (−16 dB)
	122 Hz–22 kHz (−10 dB)
Dimensioni (L×A×P)	92 mm×135 mm×95,4 mm
Peso	0,75 kg

Diffusore centrale SB-PC545
Tipo	1 sistema di diffusori a 1 via (bass reflex)
Unità diffusore(i)	Impedenza di 3 Ω
Gamma completa	Tipo a cono di 6,5 cm
Potenza d'ingresso (IEC)	110 W*9 (max.)
Pressione sonora in uscita	80 dB/W (1,0 m)
Gamma di frequenza	92 Hz–25 kHz (−16 dB)
	110 Hz–22 kHz (−10 dB)
Dimensioni (L×A×P)	135 mm×92 mm×95,4 mm
Peso	0,75 kg

Subwoofer SB-W545
Tipo	1 sistema di diffusori a 1 via (bass reflex)
Unità diffusore(i)	Impedenza di 3 Ω
Woofer	Tipo a cono di 16 cm
Potenza d'ingresso (IEC)	110 W (max.)
Pressione sonora in uscita	80 dB/W (1,0 m)
Gamma di frequenza	29 Hz–165 Hz (−16 dB)
	35 Hz–140 Hz (−10 dB)
Dimensioni (L×A×P)	183 mm×396 mm×267 mm
Peso	4 kg

INFORMAZIONI GENERALI

Alimentazione	230 V CA, 50 Hz
Assorbimento di corrente	Unità principale 75 W
Dimensioni (L×A×P)	430 mm×60 mm×354 mm
Peso	Unità principale 3,3 kg
Intervallo della temperatura d'esercizio	+5 °C a +35 °C
Intervallo dell'umidità di esercizio	5 % a 90 % RH (senza condensa)

Assorbimento di corrente in modalità di attesa

circa 0,5 W

SISTEMA WIRELESS E TRASMETTITORE/RICEVITORE DIGITALE

Alimentazione		230–240 V CA, 50 Hz
Assorbimento di corrente	Trasmettitore/ricevitore digitale	0,85 W
	Sistema wireless	30 W
Dimensioni (L×A×P)
	Trasmettitore/ricevitore digitale	97 mm×47,5 mm×8,5 mm
	Sistema wireless	89 mm×189 mm×180 mm
Peso	Trasmettitore/ricevitore digitale	0,03 kg
	Sistema wireless	0,7 kg
Modulo wireless	Gamma di frequenza	2,403–2,425 GHz
	Potenza d'uscita RF	14 dBm (max.)
Intervallo della temperatura d'esercizio		+5 °C a +35 °C
Intervallo dell'umidità di esercizio		5 % a 90 % RH (senza condensa)

Assorbimento di corrente in modalità di attesa

circa 1,2 W

※8 Potenza di uscita dell'amplificatore del sistema wireless SE-FX60

※9 Taratura con amplificatore dotato di filtro a taglio dei bassi

Nota

1. Dati tecnici soggetti a modifiche senza preavviso. Il peso e le dimensioni indicati sono approssimativi.
2. Distorsione armonica totale misurata con analizzatore di spettro digitale.

Prodotto sotto licenza della Dolby Laboratories.

"Dolby", "Pro Logic" ed il simbolo doppia D sono marchi registrati della Dolby Laboratories.

“DTS” e “DTS Digital Surround” sono marchi di fabbrica registrati di Digital Theater Systems, Inc.

Questo prodotto incorpora la tecnologia di protezione del copyright tutelata mediante i diritti sul metodo di certe patenti U.S. ed altri diritti di proprietà intellettuale detenuti dalla Macrovision Corporation ed altri detentori di diritti. L'uso di questa tecnologia di protezione del copyright deve essere autorizzato dalla Macrovision Corporation, ed è destinato esclusivamente all'uso domestico ed altri usi limitati, a meno che altrimenti autorizzato dalla Macrovision Corporation. La ricomposizione e il disassemblaggio sono proibiti.

MPEG Layer-3, tecnologia di compressione audio con licenza della Fraunhofer IIS e Thomson multimedia.

Windows Media e il logo Windows sono marchi di fabbrica o marchi di fabbrica registrati di Microsoft Corporation negli Stati Uniti e/o in altri Paesi.

WMA è un formato di compressione sviluppato da Microsoft Corporation. Raggiunge la medesima qualità del suono di un file MP3 con dimensioni del file inferiori ad un MP3.

HighMAT™ e il logo HighMAT sono marchi di fabbrica o marchi di fabbrica registrati della Microsoft Corporation negli Stati Uniti e/o in altri Paesi.

, HDCD ^® , High Definition Compatible Digital ^® e Pacific

Microsonics™ sono marchi di fabbrica registrati o marchi di fabbrica di Pacific Microsonics, Inc. negli Stati Uniti e/o in altri Paesi.

Sistema HDCD prodotto su licenza di Pacific Microsonics, Inc. Questo prodotto è coperto da uno o più dei brevetti seguenti: Brevetti statunitensi No. 5,479,168, 5,638,074, 5,640,161, 5,808,574, 5,838,274, 5,854,600, 5,864,311, 5,872,531, Brevetto australiano No. 669114, con altri brevetti in corso di registrazione.

L'uso di questo prodotto viene concesso in base alla licenza MPEG-4 Visual Patent Portfolio license per uso personale e non commerciale da parte di un privato per (i) la codifica di video in conformità allo standard MPEG-4 Visual Standard ("Video MPEG-4") e/o (ii) la decodifica di video MPEG-4 codificato da un privato nell'ambito di attività personali senza fini commerciali e/o ottenuto da un provider di contenuti video MPEG-4 titolare di una licenza MPEG LA. Non viene concessa, né esplicitamente né implicitamente, alcuna licenza per qualsiasi altro uso. Per ulteriori informazioni sulle licenze e sull'uso promozionale, interno e commerciale di questo prodotto, rivolgersi a MPEG LA, LLC. Vedere http://www.mpegla.com.

Prodotto Official DivX® Certified.

Riproduce tutte le versioni dei video DivX® (inclusa la versione DivX®6) con la riproduzione standard dei file multimediali DivX®.

DivX, DivX Certified e i loghi associati sono marchi commerciali di DivX, Inc. e vengono utilizzati in licenza.

Informazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche obsolete (per i nuclei familiari privati)

Questo simbolo sui prodotti e/o sulla documentazione di accompagnamento significa che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici.

Per un corretto trattamento, recupero e riciclaggio, portare questi prodotti ai punti di raccolta designati, dove verranno accettati

gratuitamente. In alternativa, in alcune nazioni potrebbe essere possibile restituire i prodotti al rivenditore locale, al momento dell'acquisto di un nuovo prodotto equivalente. Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare, altrimenti, da uno smaltimento inappropriato. Per ulteriori dettagli, contattare la propria autorità locale o il punto di raccolta designato più vicino.

In caso di smaltimento errato di questo materiale di scarto, potrebbero venire applicate delle penali, in base alle leggi nazionali.

Per gli utenti aziendali nell'Unione Europea

Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il rivenditore o il fornitore per ulteriori informazioni.

Informazioni sullo smaltimento in nazioni al di fuori dell'Unione Europea

Questo simbolo è valido solo nell'Unione Europea. Qualora si desideri smaltire questo prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

PROMEMORIA

Cher client
