EW3004E2 - Sfigmomanometro PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Misuratore di pressione al polso
Marca	Panasonic
Modello	EW3004E2
Metodo di misurazione	Oscillometrico (tecnologia Fuzzy Logic)
Intervallo di misurazione della pressione	0 – 280 mmHg
Precisione della pressione	±3 mmHg
Intervallo di misurazione del polso	30 – 160 battiti/min
Precisione del polso	±5%
Circonferenza polso compatibile	12,5 – 22,0 cm
Alimentazione	2 pile alcaline LR03/AAA 1,5 V
Autonomia delle pile	Circa 300 misurazioni (3 misurazioni/giorno per ~4 mesi)
Memoria	Fino a 42 giorni di misurazioni (registrazione automatica)
Spegnimento automatico	Circa 5 minuti dopo la misurazione
Indicatore di ipertensione	Valori lampeggianti se SYS ≥ 140 mmHg o DIA ≥ 90 mmHg
Rilevamento errori	Visualizzazione « E » in caso di movimento, posizionamento errato o pressione eccessiva
Peso dell'apparecchio	95 g (senza pile)
Condizioni d'uso	+10°C a +40°C, umidità relativa 30% – 85%
Manutenzione	Pulire con un panno morbido e acqua saponata; non usare solventi
Norme	CE 0197, conforme EN 1060-1/3, ANSI/AAMI SP10, EN 60601-1-2
Ricalibrazione consigliata	Ogni 3 anni (vedere sigillo di calibrazione)

Domande frequenti - EW3004E2 PANASONIC

Come posizionare correttamente il bracciale al polso?

Posizionare l'apparecchio sulla parte interna del polso sinistro, a circa 2 cm sotto la base del polso. Utilizzare l'indicatore fornito come aiuto. Il bracciale deve essere a contatto diretto con la pelle, ben avvolto e fissato con il velcro senza essere troppo lento. Assicurarsi che il polso sia all'altezza del cuore durante la misurazione.

Perché appare il simbolo 'E' e cosa fare?

Il simbolo 'E' indica un errore di misurazione. Cause possibili: hai mosso il polso, il bracciale non è posizionato correttamente o la pressione ha superato 280 mmHg. Premere il pulsante accensione/spegnimento per spegnere l'apparecchio, attendere 5 minuti rimanendo rilassati, quindi ripetere la misurazione seguendo le istruzioni.

Posso usare pile ricaricabili?

Si consiglia di utilizzare solo pile alcaline (LR03/AAA). Le pile ricaricabili possono provocare uno spegnimento improvviso senza preavviso e ridurre la precisione. Se si utilizzano pile ricaricabili, l'indicatore di batteria scarica potrebbe non apparire.

Come consultare le misurazioni registrate?

Premere il pulsante Memoria/Richiamo. La prima pressione mostra la media di tutti i risultati registrati (simbolo Avg). Premere di nuovo per vedere il risultato più recente, e continuare per scorrere le misurazioni precedenti. Per cancellare tutti i dati, tenere premuto il pulsante per più di 3 secondi.

Cosa significano i valori lampeggianti dopo una misurazione?

Se la pressione sistolica è ≥ 140 mmHg o la pressione diastolica è ≥ 90 mmHg, i valori visualizzati lampeggiano per circa 6 secondi per indicare ipertensione. È solo un'indicazione: consultare il medico per una diagnosi.

Come pulire e mantenere il misuratore di pressione?

Pulire l'apparecchio con un panno morbido leggermente inumidito con acqua tiepida saponata. Non usare mai solventi, benzene o alcol. Non lavare il bracciale. Evitare l'esposizione a polvere, umidità e temperature estreme.

Perché i risultati differiscono da quelli presi dal medico?

La pressione sanguigna varia durante la giornata (fino a 50 mmHg). Lo stress di una visita medica può aumentarla. Per confronti affidabili, misurare sempre nelle stesse condizioni (stesso polso, stessa ora, a riposo). Rilassarsi 5 minuti prima di ogni misurazione.

Quante misurazioni posso effettuare con un set di pile?

Con pile alcaline Panasonic nuove, è possibile effettuare circa 300 misurazioni (circa 3 misurazioni al giorno per 4 mesi) a temperatura ambiente (22°C). Le pile fornite sono solo di prova.

È possibile cancellare una singola misurazione in memoria?

No, la cancellazione è globale. Per cancellare tutti i dati, tenere premuto il pulsante Memoria/Richiamo per più di 3 secondi fino alla visualizzazione dei simboli 'M' e '⏏'. Non è possibile eliminare risultati individuali.

Posso usare l'apparecchio se porto un pacemaker?

Consultare il medico prima dell'uso. Le persone con pacemaker, aritmie, restringimenti vascolari, malattie epatiche o diabetici devono ottenere un parere medico, poiché le misurazioni potrebbero essere diverse.

MANUALE UTENTE EW3004E2 PANASONIC

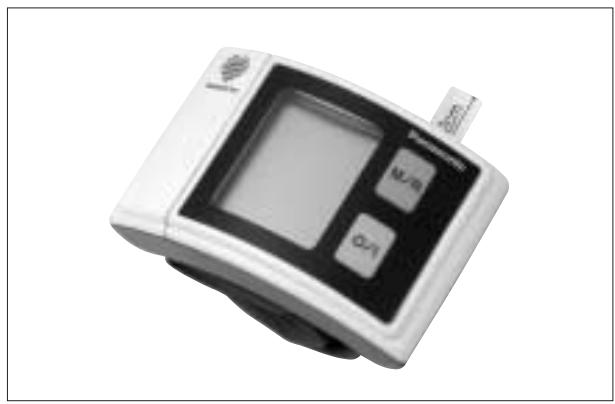

Misuratore di pressione sanguigna da polso

Istruzioni d'uso

EW3004

Prima di utilizzare lo strumento, leggere attentamente queste istruzioni e conservare il presente manuale per un eventuale uso futuro.

Panasonic perfeziona la valutazione della pressione arteriosa

Gentile cliente, congratulazioni per aver acquistato lo sfigmomanometro da polso Panasonic.

Per più di un decennio, Matsushita ha prodotto strumenti per la misura della pressione arteriosa per i propri clienti europei. Il prodotto da voi acquistato ha superato i nostri rigidi controlli qualitativi e speriamo che possa esservi utile a gestire ogni giorno la sua pressione arteriosa. Vi auguriamo un'eccellente salute.

Grazie alla tecnologia medica moderna, al giorno d'oggi è molto facile gestire la misura della pressione arteriosa. La comodità d'uso rende la misurazione molto più semplice, ma molto spesso si può commettere un errore nel valutare i valori misurati. Nella maggior parte dei casi, non è l'intera pressione arteriosa nel suo complesso che viene considerata, ma solo una singola misura. La conseguenza di ciò è che nel 70% di tutti i problemi di ipertensione sono trattati in maniera insufficiente o per niente (dato: Organizzazione mondiale della salute (OMS)).

Panasonic rivoluziona il trattamento della pressione arteriosa elevata.

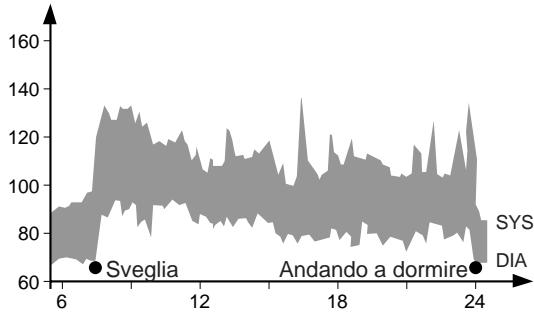

La pressione arteriosa non è un parametro fisso!

In questo esempio di profilo diurno, le fluttuazioni della pressione arteriosa mostrano la ragione per cui un valore singolo non è sufficiente a stabilire una diagnosi e una terapia.

Per coloro che sono affetti da pressione arteriosa elevata, nel corso del giorno si può verificare una fluttuazione anche di 50mmHg

Concetti essenziali e informazioni relativi alla pressione arteriosa e ai loro valori elevati

①

La cura della pressione arteriosa elevata è una delle terapie di maggiore successo nella medicina moderna. Ciò vale per la prevenzione di complicazioni derivanti dall'alta pressione arteriosa come per la cura dei danni seguenti all'alta pressione arteriosa, come, per esempio, il colpo apoplettico o l'infarto cardiaco.

Recenti ricerche hanno dimostrato inconfutabilmente che:

1. un abbassamento della pressione arteriosa elevata si può ottenere con successo in pazienti di età avanzata
2. la pressione arteriosa dovrebbe essere mantenuta ad un livello basso.

I risultati di studi recenti hanno reso necessario riconsiderare i limiti prima accettabili (Organizzazione mondiale della sanità (OMS), 1999). In altre parole, il limite tradizionale di 160/95 mmHg come indice di demarcazione fra pressione arteriosa normale e alta è attualmente stato ridotto. Di conseguenza, i valori normali sono stati "abbassati" dall'OMS, dalla Società tedesca contro l'ipertensione e dal Comitato americano contro l'ipertensione.

Valore superiore (SIS.) 140 mmHg Valore inferiore (DIA.) 90 mmHg

Una pressione arteriosa con dati che oltrepassino uno o entrambi questi limiti deve essere considerata ipertensione. Allo stesso modo è necessario confermare i dati mediante diverse misurazioni.

Una pressione arteriosa patologicamente elevata viene attualmente definita come segue: una pressione sistolica di 140 mmHg o maggiore e/o una pressione diastolica di 90 mmHg o maggiore, purché tali valori siano ottenuti con misurazioni ripetute (in due giorni e tre misurazioni giornaliere) in condizioni standard, cioè allo stato di riposo.

Tale definizione vale per individui di ogni età. Il cosiddetto settore limite tra i 140 e i 159 mmHg di sistole e tra i 90 e i 94 mmHg di diastole non è più considerato come "zona grigia", ma è indicato chiaramente come caso di elevata pressione arteriosa. Il che significa che sarebbe necessario curare la pressione arteriosa a partire da valori superiori a 140/90 mmHg.

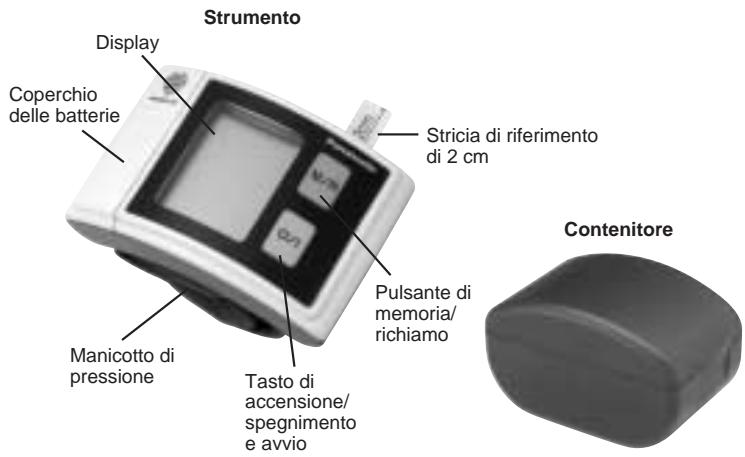

Schema dello strumento

(1)

Simboli del display

Lo strumento sta misurando

Memoria

= Errore ad esempio: il polso è stato mosso / il manicotto non è posizionato correttamente

Media

Le batterie alcaline Panasonic (LR03/AAA/Micro) possono essere usate per circa 300 misure (circa 4 mesi, 3 volte al giorno) ad una temperatura ambiente di 22°C a 170mmHg per una circonferenza di polso pari a 17 cm. (Le batterie fornite sono incluse solo per scopi di prova. Non c'è pertanto una garanzia sulla loro vita di durata utile.)

• La durata delle batterie può ridursi se la temperatura è bassa.
• Il numero di misure che possono essere effettuate con un set di batterie si riduce drasticamente se si usano batterie non alcaline. Usare solo batterie alcaline.
• Sostituire ambedue le batterie contemporaneamente ed assicurarsi che esse siano dello stesso tipo e marca.
• Se lo strumento non viene usato per un lungo periodo di tempo, rimuovere le batterie poiché esse possono essere soggette a perdite e danneggiare così lo strumento.

Inserimento/sostituzione delle batterie

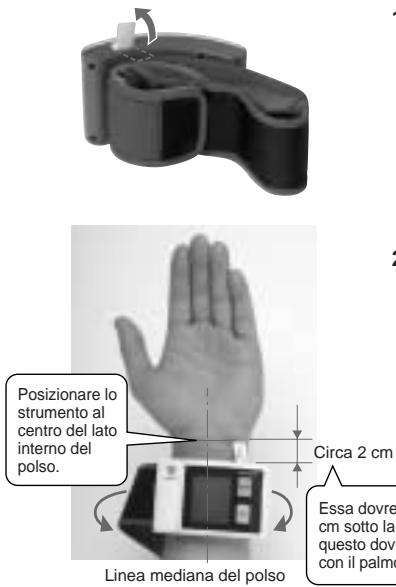

Adattare il manicotto di pressione

1

1. Far scorrere il coperchio del vano batterie come indicato in figura.
2. Inserire le due batterie rispettando la polarità (+ / - )
3. Far scorrere il coperchio del vano batterie per chiuderlo fino a sentire il clic.

Sul display compare il simbolo relativo alla sostituzione delle batterie. Nota: se si usano accumulatori ricaricabili, quando questi sono scarichi lo strumento può arrestarsi senza preavviso.

Vi invitiamo a contribuire alla salvaguardia dell'ambiente osservando le disposizioni nazionali e/o locali riguardanti il riciclaggio di materiali usati, quando si deve provvedere allo smaltimento dello strumento e delle sue batterie al termine della loro durata utile.

La pressione arteriosa si misura sul polso sinistro.

1. Usare la striscia di riferimento di 2 cm per posizionare correttamente lo strumento sul polso.
2. Piegare la striscia di riferimento di 2 cm verticalmente lungo la linea tratteggiata.
3. Una volta acquisita familiarità con il posizionamento dello strumento, la striscia può essere rimossa.
4. Posizionare lo strumento sulla parte interna del polso.
5. Posizionare lo strumento a diretto contatto con la pelle.
6. Lo strumento può essere usato da persone aventi una circonferenza di polso compresa tra 12.5 e 22.0 cm.

Essa dovrebbe essere circa 2 cm sotto la base del polso, e il polso dovrebbe essere rilassato con il palmo orientato verso l'alto.

1. Tenere il manicotto con il pollice come mostrato in figura e ripiegare all'indietro la chiusura e bloccarla.

(1) Abbassare il manicotto con il pollice. (2) Stringere a fondo e fissare usando la chiusura a gancio. Se il manicotto è allentato, ciò può causare valori di misura elevati. Tirare la fibbia, senza torcerla, per rimuovere l'unità dal polso.

Come ottenere misurazioni accurate

1

Rilevare la propria pressione arteriosa sempre allo stesso modo, sedendo nella stessa posizione e usando lo stesso polso.

Si raccomanda di controllare la pressione arteriosa almeno due volte al giorno. È meglio farlo di mattina prima di fare colazione e alla sera al termine del lavoro.

• Prima di effettuare la misura, rilassarsi assumendo una posizione comoda su una sedia per circa 5 minuti.
• Prima di effettuare la misura, evitare di effettuare lavori pesanti o attività sportive per circa 1 ora.
• Prima di effettuare la misura, evitare di mangiare, bere (caffè o alcol) o di fumare per circa 1 ora.

Prima di misurare la pressione arteriosa, riposarsi sempre per quattro o cinque minuti.

Effettuazione della misurazione in posizione seduta

1. Appoggiare il gomito sul tavolo.
2. Allineare lo strumento in modo che si trovi al livello del cuore.
3. Aprire e distendere la mano con il palmo rivolto verso l'alto.

Sedendosi per rilevare la propria pressione arteriosa, posare la mano con lo strumento sull'altra mano che dovrebbe essere chiusa leggermente come indicato sopra. Durante la misura, fare attenzione a non toccare il manicotto.

Rilassare la mano e far cadere leggermente il polso in basso.

Se lo strumento è disposto in una posizione più bassa rispetto a quella del cuore, il valore della pressione arteriosa misurato può essere superiore a quello effettivo.

Se lo strumento è disposto in una posizione più elevata rispetto a quella del cuore, il valore della pressione arteriosa misurato può essere inferiore a quello effettivo.

Non effettuare misurazioni nelle posizioni mostrate in basso poiché esse sarebbero imprecise.

Non piegare il polso verso l'interno.

Non stringere il pugno.

Se durante la misura ci si china in avanti, i risultati possono essere imprecisi.

Per ottenere valori esatti, durante la misura va anche osservato quanto segue.

Non toccare lo strumento. - Non cambiare posizione o spostare il polso o le dita. Non parlare.

[ATTENZIONE]

Tenere lontani telefoni cellulari e altre fonti di radiazioni elettromagnetiche. In caso contrario potrebbero aversi dei malfunzionamenti.

Misura della pressione arteriosa

Durante la misura, sedere calmi e rilassati.

1. Premere il tasto di accensione/spegnimento e avvio.
2. Il display lampeggia per circa due secondi.
3. Il gonfiamento inizierà automaticamente.

Mentre i valori vengono rilevati durante la pressurizzazione, la frequenza del "beep" che indica la frequenza delle pulsazioni cardiache e la frequenza della pressurizzazione può essere cancellata. Questo è perfettamente normale.

1. Posizionare il pugno leggermente stretto dell'altra mano sul braccio al quale è collegato lo strumento. (Vedi "Ottenere misure accurate" a pagina 70 e 71.)
2. Nella fase di pressurizzazione, il simbolo del cuore ♥ inizierà a lampeggiare e a segnalare le pulsazioni cardiache nel momento in cui vengono rilevate.
3. Quando sono state completate le misurazioni, il dispositivo emette un "beep" e i valori della pressione sanguigna e delle pulsazioni vengono visualizzati.
4. La pressione dal manicotto verrà eliminata automaticamente.
5. Se la pressione arteriosa misurata è considerata ipertensiva, i valori visualizzati lampeggeranno per circa 6 secondi.
6. Il simbolo [M] lampeggerà. (Per i dettagli su come memorizzare i valori, consultare pagina 74.)
7. Le pulsazioni cardiache vengono stimate su un periodo di un minuto basato sulla loro frequenza rilevata nelle misure.
8. Per spegnere lo strumento, premere il tasto di accensione/spegnimento e avvio.
9. Se si desidera effettuare un'altra misura, prima di farlo spegnere e attendere per 5 minuti.
10. Se ci si dimentica di spegnere lo strumento, questo si spegnerà automaticamente dopo circa 5 minuti.

Interpretazione dei valori della pressione arteriosa

I valori della pressione arteriosa sono interpretati conformemente all'Organizzazione Mondiale della Sanità (OMS) e alle direttive della Società Internazionale per l'Ipertensione (ISH) per il trattamento dell'ipertensione. Se la pressione arteriosa misurata è considerata ipertensiva, i valori visualizzati lampeggeranno per circa sei secondi.

• Quando i valori della pressione arteriosa misurati giacciono nel campo ipertensivo, i valori visualizzati lampeggeranno per circa sei secondi.

Pressione sistolica ≥140 mmHg

Pressione diastolica ≥90 mmHg

(Solo al termine della misura.)

Nel caso di errori nella misura

Se la misura è fallita e deve essere ripetuta, comparirà una "E".

Prima di effettuare una nuova misura, premere sempre il tasto di accensione/spegnimento e avvio per spegnere lo strumento e sedersi calmi per 5 minuti.

Ottenere misurazioni precise

Dopo aver misurato la pressione arteriosa, attendere tranquilli per quattro o cinque minuti prima di ripetere la misura. La seconda lettura sarà comunque più precisa della prima, perché si è più rilassati e la pressione arteriosa sarà scesa leggermente. Ciò è vero soprattutto per chi ha la tendenza ad essere teso. Viene normalmente usato il più basso dei valori.

Memorizzare e richiamare i dati

1

Memorizzare le misure

• Tutti i dati rimangono memorizzati anche se le batterie si scaricano o se vengono sostituite.

(Dopo circa un secondo.)

1. Al termine della misura il simbolo [M] lampeggerà. Premere il tasto memoria/richiamo.

2. Memorizzazione completa.

• Nella memoria possono essere memorizzate fino a 42 misurazioni complete e a ciascuna di esse viene assegnato un numero. Quando il limite viene raggiunto, a ogni nuovo valore viene memorizzato sovrascrivendo uno di quelli esistenti iniziando dal meno recente. Verranno cambiati anche i numeri identificativi dei dati.
• Non è possibile memorizzare valori se la misura non è stata portata a termine con successo (cioè se compare una “E”). Poiché non verrà memorizzato alcunché, i numeri identificativi dei dati non cambieranno.
• I valori possono essere memorizzati se il contrassegno "E" viene visualizzato in relazione alle pulsazioni cardiache.

Richiamo dei dati memorizzati

I valori possono essere richiamati dopo essere stati memorizzati senza dover prima accendere lo strumento.

(Dopo circa un secondo.)

1. Premere il tasto memoria/richiamo.

Verrà visualizzata la media di tutti i valori misurati. - Comparirà il simbolo Avg. - Se, per esempio, sono stati memorizzati 42 gruppi di valori, verrà allora visualizzata la media di questi 42 gruppi di valori. Se è stato memorizzato un unico gruppo di valori, il simbolo non comparirà.

2. Ripremere il tasto Memory/Recall per visualizzare i valori più recenti.

• Ogni volta che si preme il tasto Memory/Recall, verrà visualizzato un altro gruppo di valori iniziando con quello immediatamente più recente.
• Se non sono stati memorizzati valori, non ci sarà alcuna visualizzazione.

3. Per spegnere lo strumento, premere il tasto di accensione/spegnimento e avvio.

Se ci si dimentica di spegnere lo strumento, esso si spegnerà automaticamente dopo 30 secondi.

Cancellazione di tutti i dati memorizzati

(1) Per accedere ai dati memorizzati, usare il tasto Memory/Recall. (2) Per cancellare tutti i dati, ripremere il tasto Memory/Recall e tenerlo premuto per più di tre secondi.

• La cancellazione di singoli valori non è possibile.

(3) Dopo che tutti i dati saranno stati cancellati, compariranno i simboli M e NQ C.

Cura e manutenzione

Per la nostra sicurezza

Conservazione dello strumento

1. Piegare l'estremità del manicotto di pressione nella direzione indicata dalla freccia.

1. Piegare la striscia di riferimento di 2 cm in modo da raddrizzarla per facilitare la conservazione dello strumento nella custodia.

1. Quindi, ripiegare il manicotto su se stesso e bloccarlo con la chiusura.
2. Riporre lo strumento nel suo contenitore.

Seguire sempre le istruzioni del medico quando si assumono farmaci.

Nel caso in cui si stiano assumendo farmaci, consultare il proprio medico per quanto concerne il momento più opportuno per misurare la pressione arteriosa.

Le persone con pacemaker cardiaco, aritmia cardiaca, vasocostrizione o malattie del fegato, come pure i diabetici, devono consultare il proprio medico prima di misurare da soli la pressione arteriosa, poiché in tali casi si possono avere valori diversi. Lo stesso vale durante la gravidanza.

Il Diagnostec non è un giocattolo per bambini!

Nel caso si debba misurare la pressione arteriosa di un bambino, consultare sempre il medico, poiché i dati non si possono confrontare con i dati standard degli adulti.

Togliere sempre l'orologio o eventuali gioielli dal polso prima di usare il nuovo Diagnostec. Ciò impedirà danni all'interno del manicotto e ridurrà il rischio di misura non accurata.

Non accendere il Diagnostec finché il manicotto non è fissato intorno al polso. Se lo strumento non è fissato al polso, il manicotto potrebbe essere danneggiato dall'applicazione di una pressione eccessiva.

Cura dello strumento

Soluzione ai problemi

①

Non tentare di smontare, riparare o apportare modifiche allo strumento.

Tali operazioni possono causare un incendio o un cattivo funzionamento dello strumento. Si possono inoltre causare lesioni.

Non piegare il manicotto di pressione all'indietro su se stesso.

Usare il manicotto esclusivamente sul polso.

• Una qualunque di queste azioni può causare un cattivo funzionamento dello strumento.

Non applicare una forza eccessiva sullo strumento.

Non lasciar cadere lo strumento.

In prossimità di apparecchi televisivi, microonde, apparecchi a raggi X e altri dispositivi con forti campi elettrici, si possono verificare disturbi nella misura.

Effettuate le misurazioni alla dovuta distanza da tali apparecchi, oppure disinseriteli come fonte di disturbo.

A temperature inferiori a 0°C l'elasticità del manicotto può diminuire. Se lo strumento dovesse trovarsi esposto a tali temperature estreme, prima della misura successiva, è consigliabile lasciarlo riscaldare a temperatura ambiente. In linea di principio, lo strumento non deve essere esposto a condizioni ambientali estreme (freddo, caldo, umidità, polvere).

Evitare che polvere o sostanze estranee penetrino nello strumento per non comprometterne il funzionamento.

Pulizia dello strumento

• Per pulire lo strumento, usare esclusivamente un panno con acqua calda leggermente saponata.
• Non usare diluenti, benzene o alcool sullo strumento perché potrebbe scolorirsi e incrinarsi.
• Il manicotto non può essere lavato.

Conservazione

• Evitare di esporre lo strumento a temperature elevate, a umidità elevata o alla luce diretta del sole per non comprometterne il funzionamento.

Conservazione a lungo termine

• Rimuovere le batterie prima di riporre lo strumento per periodi lunghi. In caso contrario, le batterie potrebbero perdere causando un cattivo funzionamento dello strumento.

Display	Sintomi precedenti alla visualizzazione dell'errore	Soluzione
Sul display com-pare una "E" lampeggiante.	La pressione arteriosa ha superato i 280 mmHg. (Lo strumento esegue più volte il gonfiaggio.)	State effettuatinga misu-ra in modo corretto e nella posizione giusta? (Fare riferimento alla descrizione alle pagine 70 e 71.)
	La pressione è scesa improvvisamente.
	Il symbolo del cuore♥ha lampeggiato solo un paio di volte o non ha lampeggiato per niente.	Il manicotto di pressione è stato applicato corretta-mente? (Fare riferimento alla descrizione a pagine 69.)
	Il manicotto di pressione non si gonfia.

Soluzione dei problemi (cont.)

Sintomo	Causa probabile
Il valore della pressione sistolica o della pressione diastolica è alto.	• Il manicotto di pressione è stato sistematico troppo in basso. (Fare riferimento alla descrizione alle pagne 70 e 71.) • Il manicotto di pressione non è avvolto bene intorno al polso. (Fare riferimento alla descrizione a pagna 69.) • Il soggetti si è mosso o ha parlato durante l'esecuzione della misura. (Fare riferimento alla descrizione alle pagne 70 e 71.)
Il valore della pressione sistolica o della pressione diastolica è basso.	• Il manicotto di pressione è stato positizionato troppo in alto. (Fare riferimento alla descrizione alle pagne 70 e 71.) • Il soggetti si è mosso o ha parlato durante l'esecuzione della misura. (Fare riferimento alla descrizione alle pagne 70 e 71.)
I valori della pres- sione arteriosa sono alti o bassi in maniera anomala.	• La posizione assunta dal soggetti è diversa agli volte che viene eseguita la misura. (Fare riferimento alla descrizione alle pagne 70 e 71.)
Le misurazioni sono diverse da quella rilevate da un me-dico. Le misurazioni sono diverse di volta inolta.	• Il soggetti è leggermente teso quando è in presenza di uno specialista cardiologo; questa può essere la causa della differenza nelle misurazioni. • Rilassarsi per dieci minuti, quando ripetere la misura.
Le misurazioni sono diverse da quella ottenute con un misuratore di pressione arteriosa sul braccio.	• Per i soggetti che risentono di problemi "circolatori" si consiglia l'uso dello strumento affiancato dal parere del proprio medico.

Se il misuratore continua a produrre letture insolite o errate, consultare il proprio medico curante. Se sembra che il misuratore non funzioni correttamente, contattare un centro di assistenza autorizzato.

Precisione della misura

Note generali

Questo strumento per la misura della pressione arteriosa soddisfa tutte le normative europee (Direttiva del consiglio UE 93/42/CEE del 14 giugno 1993) e porta il marchio CE "CE 0197". Lo strumento è stato sottoposto ad un controllo di qualità e risulta conforme ai seguenti standard:

EN 1060-1 (dic. 1995) Dispositivo di misura non invasiva della pressione arteriosa Requisiti generali

EN 1060-3 (set. 1997) Dispositivo di misura non invasiva della pressione arteriosa Requisiti supplementari per sistemi di misura elettromeccanici della pressione arteriosa

ANSI/AAMI SP10 (1992) Sfigmomanometri elettronici o automatici Efficacia dell'intero sistema Metodo D'auscultazione secondo lo standard di riferimento

EN 60601-1-2 (Nov. 2001) Compatibilità elettromagnetica e sicurezza per apparecchiatura elettromedicale

Il marchio CE serve a facilitare il movimento libero di beni tra i paesi membri della Comunità Europea.

Panasonic garantisce l'esattezza della misura

Il sigillo conferma che su ogni Diagnostec è stato effettuato un controllo sull'accuratezza della misura presso lo stabilimento di Matsushita. Si raccomanda di ricalibrare lo strumento dopo 3 anni a partire dall'anno stampato sul sigillo.

CALIBRATO FINO AL

Se lo strumento è stato riparato o se il sigillo è diventato illeggibile, la precisione dello strumento andrebbe considerata come inaccurata. In tali casi, si raccomanda di sottoporre lo strumento ad una ricalibrazione.

Dati tecnici

EW 3004

Funzione di avventamento	Simboli lampeggianti sul display
Metodo di misura:	Tecnologia intelligente di misura
(oscillometrico)	(FUZZY LOGIC)
Campo di misura:	Pressione: 0–280 mmHg
	Lo strumento si scarica automatica-mente con pressioni superiori a280 mmHg e viene visualizzatoun messaggio di erre.
	Polso: 30-160 pulsazioni per minuto
Precisione della misura:	Pressione: ±3 mmHg
	Frequenza polso: ±5 %
Anermeticità delsystema pneumatico:	≤ 6 mmHg/min
Sistema di gonfiamento/sgonfiamento:	Misura automatica durante ilgonfiamento e sgonfiamento rapido
Circonferenza polso:	12,5–22,0 cm (4 7/8–8 5/8 pollici)
Batterie:	2 × 1,5V alcaline (LR03/AAA/Micro)
(Segnale di controllo per cambiodella batteria)	Il simbolo della batteria appare quando le batterie devono essere sostituite.
Spegnimento automatico:	Circa 5 minuti dopo la misura
Procedura referenziale per ilcontrollo clinico:	Misura auscultatoria
Peso:	95 g (senza batterie)
Condizioni di conservazione etrasporto:	da -20°C a +60°C, da 10% a 95% RIda +10°C a +40°C, da 30% a 85% RIda
Condizioni d'uso:
L'EW3004 è stato testato clinicamentetramite confronti sequentiali cc misurazioni auscultatoriè. L'intervallo di attesa prima della stimdell'EW3004 richiede 1,5-2 minuti, e prima della misura auscultatoria 0,5-5minuti.

2004VER01

Panasonic

ANSI/AAMI SP10 (1992) Sfigmomanometri elettronici o automatici Efficacia dell'intero sistema Metodo D'auscultazione secondo lo standard di riferimento
