Tipo di prodotto	Sistema di videocitofono
Marca	Vimar
Modello	ELVOX 1282
Dimensioni (circa)	210 x 140 x 35 mm
Peso (circa)	0,55 kg
Alimentazione	12V CC tramite alimentatore dedicato
Display	Schermo TFT a colori da 7 pollici (circa)
Risoluzione fotocamera	720p (HD)
Audio	Comunicazione vivavoce full-duplex
Funzioni principali	Apertura porta, citofono, videosorveglianza, inoltro chiamate
Connessione	Cablata (sistema bus a 2 fili)
Montaggio	Montaggio a parete (a incasso o superficie)
Materiale	Plastica ABS con pannello frontale in vetro
Colore	Bianco (standard)
Classe di protezione	IP20 (solo uso interno)
Temperatura di esercizio	da 0°C a 40°C
Memoria	Memoria interna per registro chiamate e immagini (circa 100 eventi)
Compatibilità	Funziona con stazioni esterne ELVOX e monitor interni aggiuntivi
Manutenzione	Pulire con un panno morbido e asciutto; evitare prodotti chimici aggressivi
Sicurezza	Funzionamento a bassa tensione; rispettare le norme elettriche locali
Ricambi	Contattare il centro assistenza Vimar per i pezzi di ricambio
Riparabilità	Riparabile da tecnico qualificato; non riparabile dall'utente internamente
Lingue del manuale	Inglese, italiano e altre (vedere la pagina di supporto del prodotto)

Domande frequenti - ELVOX 1282 Vimar

Come si ripristina ELVOX 1282 alle impostazioni di fabbrica?

Per ripristinare, tenere premuto il pulsante di reset (situato sul lato o sul fondo) per 10 secondi. Il dispositivo si riavvierà e ripristinerà tutte le impostazioni ai valori di fabbrica. Nota: questo cancellerà tutte le configurazioni personalizzate.

Posso collegare più monitor interni a una stazione esterna?

Sì, ELVOX 1282 supporta fino a 3 monitor interni aggiuntivi. Si collegano tramite lo stesso bus a 2 fili e possono essere configurati come estensioni.

Come si regola il volume su ELVOX 1282?

Durante una chiamata, utilizzare i pulsanti + e - sul lato sinistro dell'unità per regolare il volume dell'altoparlante. Il volume della suoneria può essere regolato nel menu delle impostazioni in 'Audio > Volume suoneria'.

Cosa devo fare se il display è spento?

Verificare innanzitutto che l'alimentatore sia collegato e funzionante. Assicurarsi che l'adattatore 12V CC sia inserito. Se lo schermo rimane spento, provare un ripristino di fabbrica. Se ancora spento, contattare l'assistenza Vimar poiché il display potrebbe essere difettoso.

Come posso cambiare la suoneria?

Vai su Impostazioni > Audio > Suoneria. Puoi scegliere tra 10 melodie preimpostate o caricarne una personalizzata tramite l'interfaccia web. Premi 'Salva' per applicare.

ELVOX 1282 è compatibile con i sistemi domotici?

Sì, supporta l'integrazione con i sistemi Vimar By-me e KNX tramite un gateway (venduto separatamente). Ciò consente il controllo tramite app per smartphone e assistenti vocali.

Come si pulisce lo schermo?

Usare un panno morbido in microfibra privo di lanugine leggermente inumidito con acqua. Non spruzzare liquidi direttamente. Evitare detergenti abrasivi o solventi.

Posso visualizzare il feed della telecamera in remoto?

Sì, se si dispone del Gateway Cloud ELVOX opzionale, è possibile visualizzare il video in diretta e rispondere alle chiamate dal proprio smartphone tramite l'app ELVOX. È necessaria una connessione Internet stabile.

Quale tipo di cablaggio è necessario per l'installazione?

Il dispositivo utilizza un bus a 2 fili (non polarizzato). Utilizzare cavo a doppino intrecciato (ad es. Cat5e) per distanze fino a 200 m. L'alimentazione è fornita separatamente tramite un adattatore 12V CC.

Come sbloccare la porta usando il monitor?

Quando arriva una chiamata, premere il pulsante Apertura porta (icona di una porta con una freccia). Questo attiva la serratura elettrica per 3 secondi. È anche possibile programmare il rilascio automatico nelle impostazioni.

MANUALE UTENTE ELVOX 1282 Vimar

Manuale installatore - Installer guide

Unità elettronica video o audio con tastiera e display grafico per targhe Video or audio electronic unit with keypad and graphic display for entrance panels

Il manuale istruzioni è scaricabile dal sito www.vimar.com

Descrizione

Gli articoli 1282 (1282/P) e 1286 (1286/P) corrispondono rispettivamente a unità elettroniche base per la composizione di 2 modelli di targhe alfanumeriche.

1282 (1282/P) unità elettronica audio con rubrica elettronica, tastiera e display grafico. Un'unità elettronica simile a 1282 è utilizzata anche nelle serie Patavium (8844/T) e Inox Flat (8844/A, 8844/AK)

1286 (1286/P) unità elettronica video con telecamera a colori ad alta ri- soluzione, rubrica elettronica, tastiera e display grafico. Un'unità elettronica simile a 1286 è utilizzata anche nelle serie Patavium (8847/CT) e Inox Flat (8847/AC, 8847/ACK

Le versioni 1282/P e 1286/P hanno in dotazione un cablaggio per il collegamento di moduli supplementari a pulsanti di chiamata di tipo tradizionale che permettono la chiamata diretta fino ad un massimo di 30/31 interni (vedi fig. 28, 29 a pag. 17).

Tutte le targhe sono fornite di display grafico 122x32 Pixel e di una rubrica elettronica per 2000 nominativi (composti da 16 caratteri). Per uno stesso interno (numero) è possibile associare più nominativi diversi (per esempio marito-moglie).

Le unità elettroniche sono da utilizzare con placche e componenti della serie 1200, 1300 oppure della serie modulare 8000, forniti separatamente.

Le targhe elettroniche hanno la possibilità di generare tramite tastiera alfanumerica, codici di chiamata diversi con valori: da 1a 99999999 per funzionamento a 8 Digit (default) oppure da 1 a 9999 per funzionamento a 4 Digit (settando il Parametro 11 "numero Digit" a 4). Le targhe sono predisposte per funzionare sia da sole che assieme ad altre targhe per realizzare un impianto di tipo complesso edilizio.

La programmazione dei parametri tecnici può essere fatta direttamente dalla tastiera oppure collegandosi con un Personal Computer tramite il software "ANALYZER" 94CD e l'interfaccia 6952 oppure 6952/A.

Caratteristiche di funzionamento delle targhe

• Possibilità di regolare l'intensità dell'illuminazione della tastiera, per ottimizzare la visualizzazione e consentire un risparmio di energia.
• Rubrica di 2000 utenti, eventualmente espandibile;
• Funzione di serratura codificata con 2000 codici memorizzabili;
• Ricerca dei nomi in rubrica tipo telefono cellulare (selezione della lettera iniziale del nome che si desidera chiamare);
• Regolazione della luminosità dei LED della telecamera (effetto Fade-in);
• Regolazione software dei volumi dell'altoparlante, del microfono e del bilanciamento attraverso bar-graph su display o tramite parametro;
• Controllo di consistenza incrociato dei parametri. Poiché alcuni parametri sono correlati, alla variazione di questi viene eseguito un controllo di coerenza e nel caso di errore viene generato un messaggio di warning per evidenziare la necessità di regolare i parametri correlati.
• Possibilità di funzionamento a 8 (default) o 4 DIGIT;
• Possibilità di comporre una targa mista, ovvero di aggiungere fino a 31 tasti singoli attraverso i moduli aggiuntivi 12TS, 12TD (ad es. chiamata diretta alla portineria, oppure ad uffici);
• Funzione PRE DIGIT, ovvero la possibilità di memorizzare un pre-codice variabile da 1 a 4 cifre. Tale funzione è particolarmente utile per le targhe a più scala di complessi residenziali;
• Visualizzazione data e ora nel menu principale;
• 6 lingue selezionabili per la guida utente;
• Memorizzazione di fasce orarie (fino a due fasce orarie giornaliere per ogni giorno della settimana) per la gestione della serratura codificata.

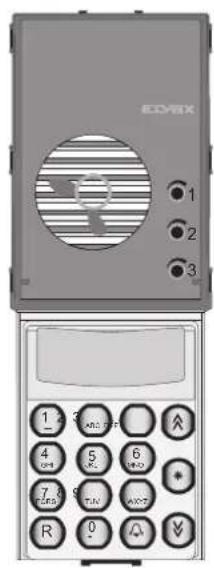

UNITA' ELETTRONICA

L'unità elettronica dispone di un posto esterno, di una telecamera (per le versioni video), di un display grafico retroilluminato, di una tastiera e di un cablaggio per il collegamento della morsettiera.

Le versioni 1282/P e 1286/P sono munite anche di un cablaggio per il collegamento di eventuali moduli supplementari a pulsanti.

L'unità elettronica occupa lo spazio di due moduli in verticale.

Le caratteristiche elettriche sono:

Tensione di alimentazione: 12V +/- 15%

Corrente assorbita (con tensione di alimentazione di 13,5V)

A riposo, con luminosità dei LED bassa (par. 25 = default) 106mA

All'accensione, led tastiera intensità alta (par. 26 = default) 132mA

A pieno regime (in risposta con telecamera e fonica accesa) 260mA

Le versioni video a colori sono fornite di una telecamera ad alta risoluzione 480 linee TV, con le seguenti caratteristiche:

• sensore CCD da 1/4"
• obiettivo asferico f= 2.7mm, F= 2.3
• livello di illuminazione al soggetto minore di 1.0 lux.

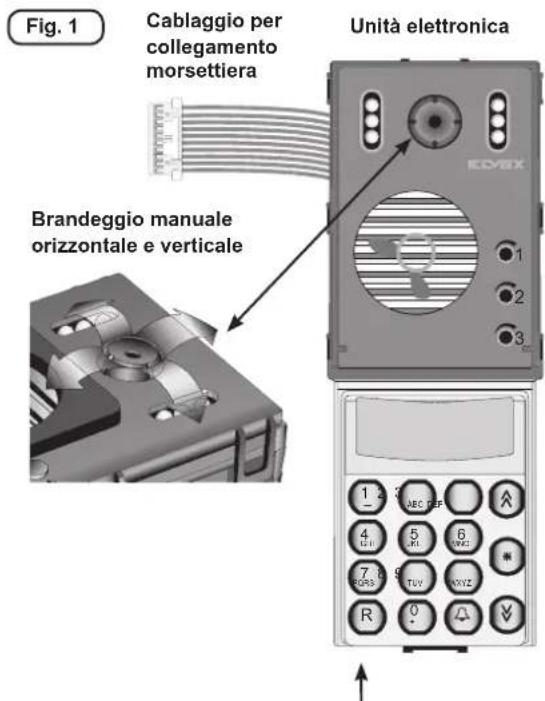

Tutte le telecamere sono brandeggiabili manualmente verticalmente e orizzontalmente. Tale regolazione è possibile previa rimozione della placca esterna della targa.

Esempio di unità elettronica base con telecamera.

Nella parte inferiore dell'unità elettronica, indicata dalla freccia in figura è presente il ponticello J1 per l'attivazione/disattivazione del generatore di corrente (ON = ponte inserito, OFF = ponte tagliato). Se il generatore è attivato la corrente nominale erogata è di 25mA, già tarata in fabbrica.

N.B.: Nella confezione viene fornita in dotazione una guarnizione in gomma di contorno per la griglia dell'altoparlante che deve essere applicata sulla parte fruntale dell'unita' elettronica, solo nel caso di installazione con placca della serie 8000.

Morsettiera di collegamento

Morsetti Descrizione

+1 Morsetto di comando per spegni mento monitor.
SR Morsetto di comando per attivazione serratura elettrica.

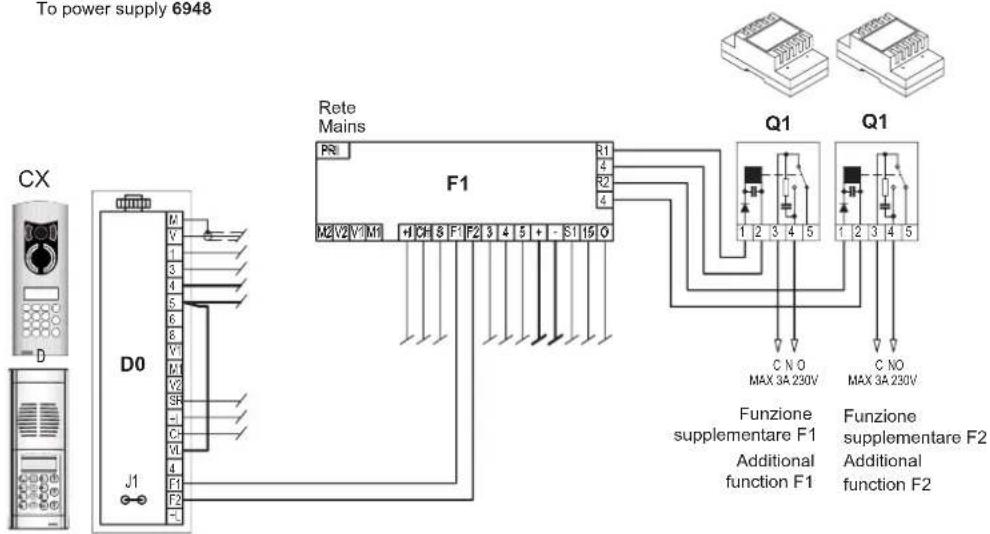

F2 Morsetto di comando per attivazione 2° funzione ausiliare.
F1 Morsetto di comando per attivazione 1º funzione ausiliare.
+L Morsetto di targa attiva
CH Morsetto di comando per attivazione segnale di chiamata.
8 Morsetto per segnale fonica in com plesso edilizio.
6 Morsetto per il segnale digitale in complesso edilizio.
V2 Morsetto per segnale video.
M Morsetto di massa segnale video
V1 Morsetto di ingresso per segnale video.
5 Morsetto +13,5Vcc di alimentazione.
4 Morsetto negativo di alimentazione.

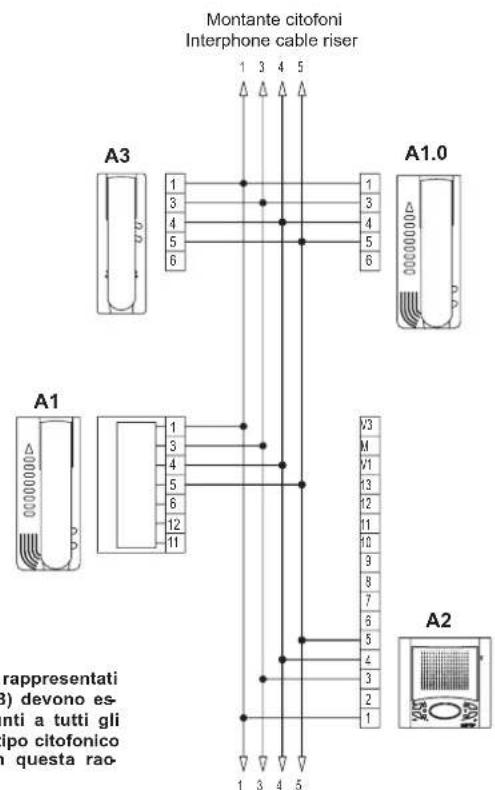

3 Morsetto per il segnale fonica verso il montante citofoni/monitor.
1 Morsetto per il segnale digitale verso il montante citofoni/monitor.
V Morsetto di uscita per segnale video.
M Morsetto di massa segnale video.
VL Morsetto alimentazione led illuminazione tasti per moduli supplementari.

OPERAZIONI PRELIMINARI

(Solo per versioni 1282/P e 1286/P)

Le unità elettroniche 1282/P e 1286/P hanno l'opportunità di collegare dei moduli pulsanti singoli fino ad un massimo di 31 pulsanti utilizzando i moduli supplementari con pulsanti in singola fila o fino a 30 pulsanti utilizzando un modulo aggiuntivo con pulsanti in doppia fila.

Per l'espansione con pulsanti di chiamata, si devono collegare moduli supplementari (12TS o 12TD): 12TS per pulsanti in fila singola o 12TD per pulsanti in doppia fila

Fig. 28
1282/P, 1286/P
    note right of B: Retro Signal
    note left of B: Retro Signal
    note right of C: Retro Signal

PROGRAMMAZIONE HARDWARE DEI MODULI PULSANTI SUPPLEMENTARI

(Eseguire le modifiche con impianto spento)

Se alla targa sono stati collegati dei moduli supplementari, è necessario programmarli.

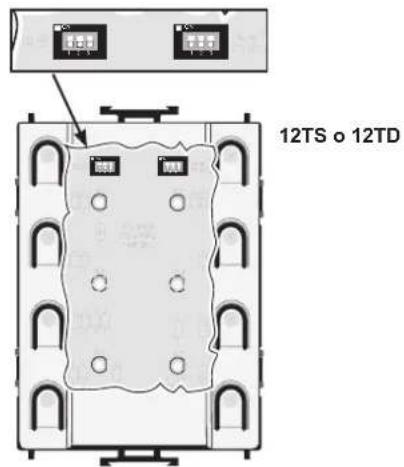

La programmazione dei moduli supplementari avviene tramite i dip – switch posti sotto il coperchio copri pulsante.

Fig. 30

La programmazione assegna ad ogni pulsante un numero hardware univoco. Nei moduli serie 12TS, con pulsanti in singola fila, sono presenti 6 dip-switch mentre nei moduli serie 12TD, con pulsanti in doppia fila, sono presenti 5 dip-switch. I dip-switch modificano il codice fisico del primo pulsante in alto a destra del modulo, la numerazione degli altri pulsanti è consecutiva dall'alto in basso, da destra a sinistra. È importante non sovrapporre i codici dei pulsanti nella stessa targa.

I codici associati ai pulsanti dei moduli supplementari sono indicati di seguito in tabella 1 e tabella 2.

TAB 1 - PULSANTI IN SINGOLA FILA
Par. 06 "Tasti in 2 file" = 0 (default)
[1 ... 3]

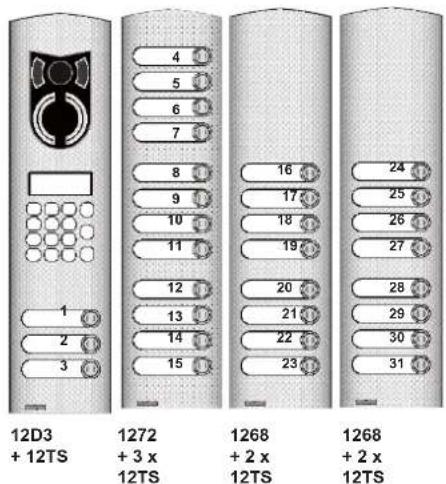

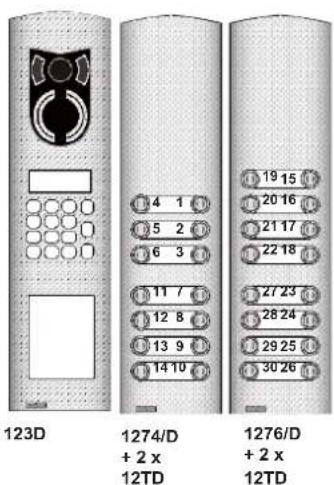

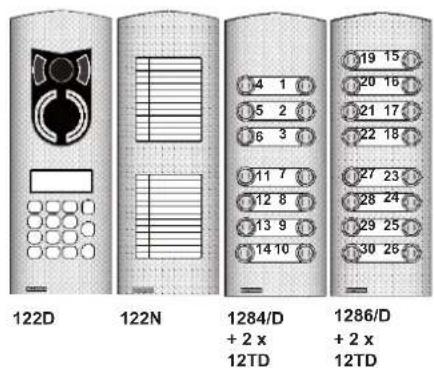

Fig. 31
Esempi di configurazione targhe con pulsanti di chiamata diretta aggiuntivi:

MODALITA' PER L'ACCESSO ALLE FUNZIONI DELLA TARGA

Premendo contemporaneamente due o più tasti è possibile accedere ai sotto – menù della targa elencati nella tabella seguente:

(la pressione contemporanea dei tasti è indicata dal simbolo “+”, ad esempio R+1 indica la pressione contemporanea dei tasti R ed 1)

Combinazione tasti	Password Menù	Azione
	Program-mata in chiavi	INSERIMENTO CHIAVE	Se configurato dal par.10 “Chiave 0-R1-C” permette l'inse-rimento del codice chiave
	Programmata in Par. 45 "Codice F1"	INSERIMENTO CODICE F1	Attiva la funzione F1
	Programmata in Par. 46 "Codice F2"	INSERIMENTO CODICE F2	Attiva la funzione F2
	123 (default)	PROGRAMMA-ZIONE	Permette l'accesso ai menù di configura-zione della targa
	123 (default)	REGOLAZIONE VOLUMI	Accede al menù per la regolazione dei volumi con chiamata in corso
	1234	MISURE	Visualizza le misure eseguite dalla targa sul bus
	222 (default)	CONFIGURA-ZIONE RU-BRICA	Permette l'accesso al menù di programma-zione della rubrica.
	Nessuna	DATALOGGER	Se abilitato dal para-metro par.30, accede al menù datalogger
	Nessuna	VERSIONE SOFTWARE	Visualizza la versione software della targa

TASTI FUNZIONI RAPIDE

Quando la targa è nel menù principale, alcuni tasti sono utilizzati per l'accesso a funzioni rapide. La priorità delle funzioni è data dall'ordine della tabella.

Tasto	Parametro configura-zione	Funzione
“”	Par. 47 1° numero rapido Chiama il numero memorizzato
	(se sono presenti utenti in rubrica)	Accesso alla rubrica utenti
“”	Par. 19 Abilita chiamata centralino = 2	Invia chiamata al centralino prin-cipale
	Par. 48 2° numero rapido Chiama il numero memorizzato
	(se sono presenti utenti in rubrica)	Accesso alla rubrica utenti
“”	(se sono presenti utenti in rubrica)	Accesso alla rubrica utenti in modo ricerca
“”	INSERIMENTO CHIAVE Se	configurato dal par.10 “Chiave 0-R1-C” permette l'inserimento del codice chiave
“”	INSERIMENTO CHIAVE Se	configurato dal par.10 “Chiave 0-R1-C” permette l'inserimento del codice chiave

ACCESSO AI MENU' DI SETUP DELLA TARGA

Per accedere ai menù di regolazione della targa, premere contemporaneamente i pulsanti R + 4 ed inserire la password di programmazione tecnica (parametro 8) il cui valore di default è 123.

La targa visualizza inizialmente la versione del firmware poi dopo 10s o alla pressione di un tasto passa nel menù di setup.

Le varie voci dei sottomenu si scorrono utilizzando i tasti “” e “””. Il sottomenù selezionabile è indicato dalla freccia “” I sottomenu selezionabili sono:

Sottomenù
PARAMETRI Da questo menù si accede ai parametri di funzionamento della targa
CODICI CHIAVI Da questo menù si programmano le chiavi inseribili da tastiera
ASSOC. HW - SW Da questo menù, visibile solo se il parametro codifica SW (par. 07) è diverso da 0, e quindi l'associazione HW – SW è abilitata, è possibile associare al codice hardware dei pulsanti per la chiamata diretta (opzionali) un numero software che sarà utilizzato per effettuare la chiamata.
FASCIE ORARIE Da questo menù si programmano le fasce orarie
MEM.TRASPONDER Da questo menù si programmano le chiavi trasponder.
CANC.TRASPON-DER Da questo menù è possibile cancellare le chiavi trasponder già inserite singolarmente.
ELIMINA CHIAVI Da questo menù si elimina completamente il database delle chiavi, da tastiera oppure da trasponder.Per cancellare le chiavi è necessario inserire il codice 321.

PROGRAMMAZIONE DEI PARAMETRI TECNICI DELLA TARGA

La targa è consegnata con i parametri tecnici inizializzati con il valore di default. Nel caso sia necessario modificare il valore di uno o più parametri si può:

1. Accedere ai parametri targa dal menu "PARAMETRI" della targa;
2. Utilizzare un Personal Computer ed il software "ANALYZER" 94CD collegandosi alla targa con l'interfaccia 6952 o 6952/A.

ACCESSO AL MENU' PARAMETRI DELLA TARGA

Per accedere ai menù di setup della targa, premere contemporaneamente i pulsanti R + 4 ed inserire la password di programmazione tecnica (parametro 8) il cui valore di default è 123.

La targa visualizza inizialmente la versione del firmware poi dopo 10s o alla pressione di un tasto passa nel menù di setup.

Le varie voci dei sottomenu si scorrono utilizzando i tasti “ 🚗 ” e “ 🚗 ”. Il sottomenù selezionabile è indicato dalla freccia “ ➡ ”

Selezionare la voce "PARAMETRI" e premere "山区".

Alla fine della programmazione connettere la targa all'impianto collegando il filo del segnale digitale al morsetto 1 del connettore.

PROGRAMMAZIONE CON "ANALYZER"

Per la programmazione con il software "ANALYZER" fare riferimento all'istruzione dell'articolo.

Con la targa spenta collegare l'interfaccia 6952 o 6952/A ai morsetti 1 4 del connettore della targa. Se ci sono più targhe connesse in parallelo, è possibile programmare la targa lasciandola connessa all'impianto se è stato assegnato alla targa un codice (parametro "codice targa") e settando lo stesso valore nel Digibus Address dell'Analyzer, altrimenti se si utilizza Digibus address = 0, la targa deve essere isolata dal resto dell'impianto staccando il filo del segnale digitale che dal morsetto 1 va al montante citofoni e alle altre targhe.

PARAMETRI DELLA TARGA

I parametri della targa sono elencati nella tabella seguente:

N Parametro Min. Default Max Note
01 Utent.Iniziale 1 1 999999999 Numero più piccolo delle utenze chiamate dalla targa
02 Utente Finale 1 99999999 999999999 Numero più grande delle utenze chiamate dalla targa
03	Numero Targa	0	0	99999999	Numero di identificazione della targa per chiamate da centralino. Si consiglia di utiliz-zare sempre numeri maggiori di 99000000
04 Pre-codice 0 0 9999 Numero preposto al numero digitato dalla tastiera
05 Numero somma 0 0 99999999999999 (Solo per versioni .../P)					Se il parametro 07 = 0, il valore programmato in questo parametro viene sommato alla codifica hardware del pulsante premuto per avere il numero dell'interno chiamato.Es Par 05 = 10, pulsante premuto = 8 -> la targa chiama l'interno 18.
06 Tasti in 2 file 0 0 1 (Solo per versioni .../P)					1 = I pulsanti della targa e quelli dei moduli aggiuntivi sono disposti in due file parallele;0 = I pulsanti della targa e dei moduli aggiuntivi sono disposti in una fila unica
07 Codifica SW 0 0 2 (Solo per versioni .../P)					E' possibile eseguire la programmazione dell'associazione HW-SW dei pulsanti per chiamata diretta solo quando il parametro è abilitato:0 = associazione HW -SW disabilitata.1 = associazione HW -SW abilitata. Se al pulsante X è associato il numero NNN, pre-mendo X la targa chiama il numero NNN se invece al pulsante X è associato 0, pre-mendo X la targa NON invia la chiamata.2 = associazione HW -SW abilitata. Se al pulsante X è associato il numero NNN, pre-mendo X la targa chiama il numero NNN se invece al pulsante X è associato 0, pre-mendo X la targa chiama il numero X.
08	Chiave Prg.Tec	1	123	9999	Chiave per l'accesso ai menù di configurazione della targa.
09	Chiave Rubrica	1	222	9999	Chiave per l'accesso ai menù di gestione della rubrica utenti
10 Chiave 0-R1-C 0 1 2 Moda-lità per l'inserimento della chiave per l'apertura serratura:0 = premere il tasto '0' per poter immettere la chiave1 = premere R ed 1 per immettere la chiave2 = premere il tasto " 😊" per immettere la chiave
11	Numero digit	4	8	8	Numero di digit utilizzati nella comunicazione digibus. È possibile scrivere solo 4 o 8.
12	Selez. Lingua	0	0	8	Parametro per la selezione della lingua di visualizzazione messaggi0 = italiano1 =inglese2 =spagnolo3 =francese4 =tedesco5 =portoghese6 =svedese7 =polacco8 =sloveno
13 Blocco Targa 0 0 1 1 = la targa e' bloccata e non esegue chiamate
14	Abil. Priorità	0	0	1	1 = la targa ha la priorità su le altre targhe collegate in parallelo. Se c'è una chiamata in corso dalle altre targhe è possibile effettuare una chiamata togliendo la linea alle altre targhe.
15 Abil.Serratura 0 1 6 Configura le modalità di apertura della serratura.Vedere "DESCRIZIONE DELLE FUNZIONI E DEI PARAMETRI - Modalità di attiva-zione della serratura" (Pag. 24)
16	Abil.Telecamera	0	1	1	0 = la telecamera non è abilitata per cui la targa esegue solo chiamate audio;1 = la telecamera è abilitata e la targa esegue chiamate audio / video.
17	Abil.Suono Targa	0	1	1	0 = i segnali acustici sono disabilitati1 = i segnali acustici sono abilitati
18 Abil.Autoaccen-sione	0	0	0	255	0 = autoaccensione disabilitata, altrimenti l'autoaccensione è abilitata secondo le modalità descritte in "DESCRIZIONE DELLE FUNZIONI E DEI PARAMETRI - Abilita autoaccensione". (Pag.16)
19	Abil.Ch.Centralino	0	0	3	Abilita la funzione di chiamata al centralino. Si utilizza quando la targa è una targa secondaria in un complesso edilizio:0 = Chiamata centralino disabilitata1 = Chiamata centralino da pulsante di chiamata diretta programmato in Par. 202 = Chiamata centralino da tasto " 😊3 = Chiamata centralino da pulsante di chiamata diretta e da tasto" 😊"
N Parametro Min. Default Max Note
19	Abil.Ch.Centralino	0	0	3	Abilita la funzione di chiamata al centralino. Si utilizza quando la targa è una targa secondaria in un complesso edilizio:0 = Chiamata centralino disabilitata1 = Chiamata centralino da pulsante di chiamata diretta programmato in Par. 202 = Chiamata centralino da tasto " [IMAGE]3 = Chiamata centralino da pulsante di chiamata diretta e da tasto " [IMAGE]
20 Tasto central. 0 0 255					Se la targa è secondaria, ed ilparametro19 è = 1, quando viene premuto il tasto per chiamata diretta con codice hardware uguale a quello programmato in questo parametro, la targa sostituisce al numero chiamato il numero della targa (parametro 3) e invia la chiamata sulla seriale verso la targa principale / centralino principale.
21	Fonica Attiva	0	1	1	1 = La targa si attiva automaticamente quando la linea di fonica è cari-cata e la tensione di fonica è inferiore 7V0 = la targa non si attiva
22 Cifre pre-cod. 1 4 4 Numero cifre utilizzate per il pre - codice (par. 04)
23	Durata Conver.	0	120	1800	Durata della conversazione in secondi. Scaduto il tempo impostato la targa chiude la conversazione.
24	Durata Suono	0	1	255	Durata in secondi dello squillo (attivazione linea CH) del citofono.
25	Tempo Risposta	1	30	1800	Tempo in secondi di attesa di risposta dal citofono chiamato. Allo sca-dere del tempo la targa chiude la comunicazione
26	Tempo Funz.1	1	1	255	Durata in secondi dell'attivazione della funzione F1 (linea F1)Verificare che i tempi impostati siano compatibili con i dispositivi collegati alle uscite corrispondenti dell'alimentatore.
27	Tempo Funz.2	1	1	255	Durata in secondi dell'attivazione della funzione F2 (linea F2)Verificare che i tempi impostati siano compatibili con i dispositivi collegati alle uscite corrispondenti dell'alimentatore.
28	Tempo Serratura	1	1	255	Durata in secondi dell'attivazione della serratura (linea SR)Verificare che i tempi impostati siano compatibili con i dispositivi collegati alle uscite corrispondenti dell'alimentatore.
29	Abil.Finestra Up	0	1	1	Abilita il filtro "utente iniziale" - "utente finale" anche per i comandi che transitano dal morsetto 1 verso il morsetto 6 della targa (0=No, 1=Si).
30	Datalogger (R9)	0	0	1	1 = Attiva il datalogger della targa. Il datalogger registra il transito dei messaggi sulla linea digibus. Per accedere al datalogger premere [R]+ [9]
31	Vis. di debug	0	0	1	1 = attiva i messaggi di debug visualizzati dalla targa.
32	Lux LCD Min (%)	0	5	100	Luminosita dei LED di retroilluminazione LCD / tastiera e moduli aggiuntivi con la targa in stand - by
33	Lux LCD Max (%)	0	50	100	Luminosita dei LED di retroilluminazione LCD / tastiera e moduli aggiuntivi quando la targa è attiva
34	Lux TLC (%)	0	25	100	Luminosita dei LED di illuminazione della telecamera
35 Secondi [0,59] (orologio interno targa)		0 0 59	Settaggio dei secondi dell'orologio interno della targa.
36	Minuti [0,59] (orologio interno targa)	0	0	59	Settaggio dei minuti dell'orologio interno della targa.
37	Ore [0,23] (orologio interno targa)	0	0	23	Settaggio dell'ora dell'orologio interno della targa.
38	Gg del mese (orologio interno targa)	1	1	31	Settaggio del giorno del mese del calendario interno della targa.
39	Mese [1,12] (orologio interno targa)	1	1	12	Settaggio del mese del calendario interno della targa.
40	Anno (orologio interno targa)	2008	2008	2099	Settaggio dell'anno del calendario interno della targa.
41	Gg sett. [0,6] (orologio interno targa)	0	0	6	Settaggio del giorno della settimana del calendario interno della targa.0 = Domenica
42	Volume esterno	0	30	63	Volume del segnale dell'altoparlante della targa.Vedi paragrafo "REGOLAZIONE DEI VOLUMI TARGA" (Pag. 18).
43	Volume interno	0	30	63	Volume del segnale del microfono della targa.Vedi paragrafo "REGOLAZIONE DEI VOLUMI TARGA" (Pag. 18).
44	Bilanciamento	0	21	63	Bilanciamento della forchetta telefonica.Vedi paragrafo "REGOLAZIONE DEI VOLUMI TARGA" (Pag. 18).
45	Codice F1	0	0	99999999	Codice per l'attivazione della funzione F1
46	Codice F2	0	0	99999999	Codice per l'attivazione della funzione F2
47 1	Num. Memoria 0 0 99999999				Numero rapido di chiamata associato al tasto “ 🎥”.0 = non abilitato
48 2	Num. Memoria 0 0 99999999				Numero rapido di chiamata associato al tasto “ 🎥”.0 = non abilitato
42 Volume esterno 0 30 63 Volume del segnale dell’alto parlante della targa.					Vedi paragrafo “REGOLAZIONE DEI VOLUMI TARGA” (Pag. 18).
43	Volume interno	0	30	63	Volume del segnale del microfono della targa.Vedi paragrafo “REGOLAZIONE DEI VOLUMI TARGA” (Pag. 18).
44 Bilanciamento	0	21 63 Bilanciamento della forchetta telefonica.			Vedi paragrafo “REGOLAZIONE DEI VOLUMI TARGA” (Pag. 18).
45	Codice F1	0	0	99999999	Codice per l’attivazione della funzione F1
46	Codice F2	0	0	99999999	Codice per l’attivazione della funzione F2
47 1	Num. Memoria 0 0 99999999				Numero rapido di chiamata associato al tasto “ 🎥”.0 = non abilitato
48 2	Num. Memoria 0 0 99999999				Numero rapido di chiamata associato al tasto “ 🎥”.0= non abilitato
49	Indirizzo Ext.1	0	0	99999999	Indirizzo 1° dispositivo lettura trasponder esterno
50	Indirizzo Ext.2	0	0	99999999	Indirizzo 2° dispositivo lettura trasponder esterno
51	Indirizzo Ext.3	0	0	99999999	Indirizzo 3° dispositivo lettura trasponder esterno
52	Indirizzo Ext.4	0	0	99999999	Indirizzo 4° dispositivo lettura trasponder esterno
53	Indirizzo Ext.5	0	0	99999999	Indirizzo 5° dispositivo lettura trasponder esterno
54	Indirizzo Ext.6	0	0	99999999	Indirizzo 6° dispositivo lettura trasponder esterno
55	Indirizzo Ext.7	0	0	99999999	Indirizzo 7° dispositivo lettura trasponder esterno
56	Indirizzo Ext.8	0	0	99999999	Indirizzo 8° dispositivo lettura trasponder esterno
57	Tx Chiave	0	0	3	0= non trasmetto la chiave;1= trasmetto la chiave se è nel database targa2= trasmetto la chiave se non e' nel database della targa3= trasmetto la chiave sempre
58	Richiesta Passw	0	0	1	1= richiede conferma password al dispositivo lettura trasponder
59	Tx SU / Giu	0	1	1	0= trasmette la chiave su seriale montante citofoni (SU)1= trasmette la chiave verso la targa principale / centralino (GIU)
60	Par. nascosti	0	0	50	Digitando 27 si abilita la visualizzazione e la programmazione dei parametri 61 – 67
61	Tempo Off Mon.	0	30	1000	Timeout per spegnimento monitor. Il valore programmato è multi-plicato per 10ms, per cui se Tempo Off Mon. = 30 allora timeout = 300ms
62	Tim. Transito	0	5	1000	Tempo massimo in minuti per il transito
63	Rip.Comandi(+)	0	388	65535	Ripetizione comandi speciali
64	Tim.Restart(h)	0	0	99999999	NON UTILIZZATO
65	Reset di fabbr.	0	0	99999999	Digitando il codice 31830988 i parametri sono resettati al valore di default.
66	Reset del settore flash	0	0	26	Cancella il settore flash indicato da 1 a 26.Attenzione!! L’uso errato di questo parametro può danneggiare la targa oppure provocare malfunzionamenti!
67	Numero di chiavi da tastiera	0	100	2000	Numero massimo di chiavi inseribili da tastieraSe il parametro è 0, Le chiavi da tastiera sono disabilitate.

DESCRIZIONE DELLE FUNZIONI E DEI PARAMETRI

Utente Iniziale (1) e Utente Finale (2). Questi parametri sono da programmare in caso di un impianto tipo complesso edilizio ed indicano l'intervallo di utenze servite dalla targa. I due valori devono essere impostati solamente nelle targhe a più scala (secondarie). Se la targa riceve dalla targa principale o da un centralino una chiamata per un'utenza compresa nell'intervallo utente iniziale – utente finale, inoltra la chiamata e passa nello stato di occupato, altrimenti non inoltra la chiamata e rimane libera. Quando la targa è nello stato di occupato non si può effettuare nessuna operazione, se invece è libera è possibile chiamare gli utenti serviti dalla targa.

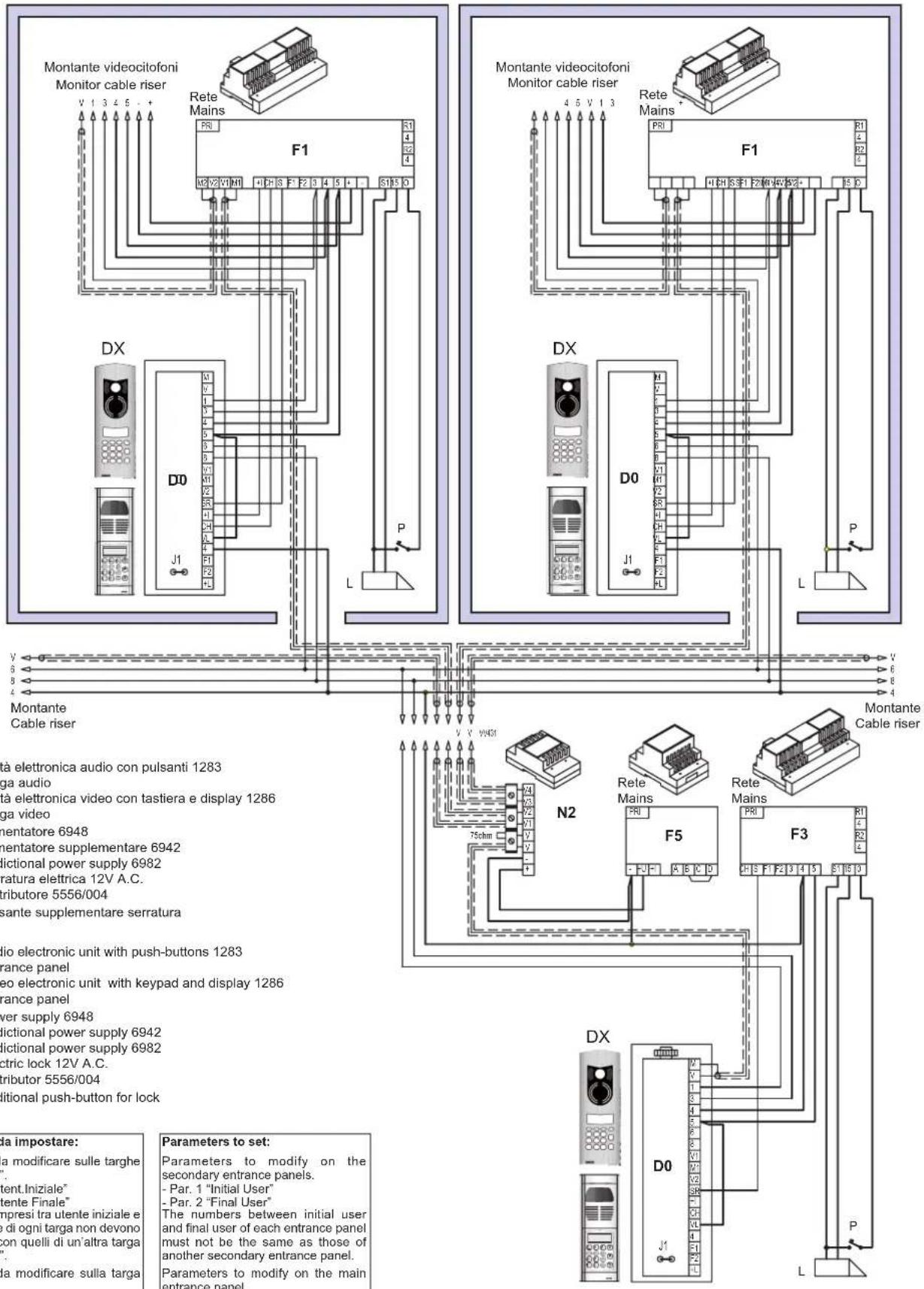

Collegamento di targhe in parallelo in impianti tipo complesso edilizio: Quando ci sono più targhe più scala collegate in parallelo, solo una deve far transitare i comandi provenienti dalla targa più scala al montante citofoni.

La targa che fa transitare i comandi avrà la finestra utenti "aperta" e quindi utente iniziale = numero primo utente servito

utente finale= numero ultimo utente servito

le altre avranno le finestra utenti chiusa e quindi:

utente iniziale = utente finale = numero targa

nel caso limite di un unico utente servito da più targhe in parallelo, una targa avrà:

utente iniziale = utente finale = numero interno le altre

utente iniziale = utente finale = numero targa

Codice targa "Numero Targa" (3). È il codice di identificazione della targa all'interno dell'impianto, equivalente al numero assegnato al citofono.

La sua programmazione è obbligatoria :

1- Su impianti tipo complesso edilizio con centralino, per permettere alla targa di chiamare il centralino;

2- quando ci sono più targhe collegate in parallelo per identificare univocamente le targhe è bene utilizzare numeri di tipo "99xxxxxx" comunque maggiori rispetto e quelli usati per interni.

NB: In ogni caso il numero della targa deve essere univoco e diverso dai codici di chiamata dei citofoni e monitor.

Pre - codice (4) e numero di cifre pre - codice (22). Questi due parametri sono utilizzati per avere un sistema di chiamata "rapida" degli utenti serviti dalla targa. Quando il pre - codice è diverso da 0 la targa antepone automaticamente il pre - codice al numero digitato per formare il numero da chiamare. Il pre - codice occupa le cifre programmate nel parametro num. cifre pre - codice contate partendo da sinistra.

Ad esempio, se il numero completo occupa 8 cifre; numero cifre pre - codice = 4; pre - codice = 91, e numero digitato = 15

Allora avremo:

cifre pre - codice = 4; p = pre - codice; n = numero digitato	p	p	p	n	n	n
Posizione occupata dalle cifre nella composizione del numero				9	1	1	5
Numero chiamato 9 1 0 0 1 5

Il numero chiamato dalla targa sarà 910015.

Se le condizioni sono le stesse elencate sopra ma con numero cifre di pre - codice = 3 la composizione del numero diventa:

cifre pre - codice = 4; p = pre - codice; n = numero digitato	p	p	p	n	n	n	n	n
Posizione occupata dalle cifre nella composizione del numero			9	1	1	5
Numero chiamato 9 1 0 0 0 1 5

Il numero chiamato dalla targa diventa 9100015.

Codice di traslazione “Numero Somma” (5). (Da utilizzare solo per versioni 1282/P o 1286/P) È un numero costante che va a sommarsi al valore “Hardware” dei tasti, consentendo di traslare in modo automatico il valore di tutti i tasti. Infatti, quando questo parametro è diverso da 0, la targa invia la chiamata usando come codice numero somma + numero hadware. Questa funzione viene disabilitata se il Par.07 (Codifica SW) è attivo, dando priorità all'associazione HW-SW.

Pulsanti in doppia fila “Tasti in due file” (6). (Da utilizzare solo per versioni 1282/P o 1286/P) Il parametro è da programmare in funzione della disposizione dei pulsanti nei moduli: con “0” per pulsanti in singola fila e con “4” per pulsanti in doppia fila. Lo stato di questo parametro fa cambiare l'assegnazione del codice hardware ai moduli pulsanti supplementari.

Codifica software (associazione Hardware – software) (7). (Da utilizzare solo per versioni 1282/P o 1286/P) E' possibile eseguire la programmazione dell'associazione HW-SW dei pulsanti targa solo quando il parametro è abilitato. Le programmazioni possibili sono:

0 = associazione HW -SW disabilitata

1 = associazione HW -SW abilitata. Se al pulsante X è associato il numero NNN, premendo X la targa chiama il numero NNN se invece al pulsante X è associato 0, premendo X la targa NON invia la chiamata

2 = associazione HW -SW abilitata. Se al pulsante X è associato il numero NNN, premendo X la targa chiama il numero NNN se invece al pulsante X è associato 0, premendo X la targa chiama il numero X.

(vedi capitolo "MENU' ASSOCIAZIONE HW - SW DELLA TARGA")

Chiave per l'accesso al menù di configurazione della targa "Chiave Prg.Tec" (8). E' la password per l'accesso ai menù di configurazione della targa.

Chiave per l'accesso al menù di configurazione della rubrica "Chiave rubrica" (9). E' la password per l'accesso ai menù di configurazione della rubrica.

Modo di accesso al menù apertura serratura con chiave numerica "Chiave 0 - R1 - C" (10). Definisce il modo per accedere al menù di inserimento della chiave codificata per l'apertura della serratura, l'attivazione della funzione F1 ed F2, secondo quanto programmato per la singola chiave.

All'ingresso nel menù compare la scritta "Inserire Codice". A questo punto inserire il proprio codice e premere "A"

Se par.9 = 0, si entra nel menù premendo il tasto "0"

Se par.9 = 1, si entra nel menù premendo contemporaneamente i tasti "R+1"

Se par.9 = 2, si entra nel menù premendo il tasto “ √”

Sistema di codifica "Numero Digit" (11). Definisce il tipo di protocollo digibus utilizzato dalla targa per comunicare con gli altri apparati dell'impianto. Il parametro deve essere programmato a 4 se l'impianto ha qualche apparato che funziona a 4 digit, altrimenti va utilizzato sempre il protocollo a 8 digit.

Selezione Lingua (12). Seleziona la lingua utilizzata dalla targa per l'interfaccia utente.

Parametro per la selezione della lingua di visualizzazione messaggi. Le lingue selezionabili sono:

0 = italiano

1 = inglese

2 = spagnolo

3 = francese

4 = tedesco

5 = portoghese

6 = svedese

7 = polacco

Funzione "Blocco Targa" (13). La targa può essere bloccata nelle sue funzioni principali (invio di una chiamata). Se il parametro è posto a "1", sono disabilitate tutte le funzioni della targa tranne l'accesso ai parametri di programmazione, altrimenti la targa funziona regolarmente.

Abilita priorità (14). Questa funzione può essere utilizzata quando ci sono più targhe collegate in parallelo. Se la funzione è attiva, la targa non va in "occupato" quando una delle targhe collegate in parallelo impegna il montante, e rimare libera per poter effettuare una chiamata, interrompendo la conversazione in corso. Ci possono essere più targhe che hanno la funzione "abilita priorità" attiva, in questo caso sarà sempre l'ultima targa che ha inviato la chiamata ad appropriarsi della linea.

Questa funzione ha effetto solamente per le targhe collegate in parallelo tra loro, per impianti tipo complesso edilizio, le targhe più scala entrano comunque nello stato di occupato se la chiamata proviene da una targa principale o da un centralino.

Modalità di attivazione della serratura “Abil. Serratura” (15). Questo parametro configura l'apertura della serratura locale, cioè quella collegata al morsetto SR della targa, oppure della serratura collegata alla targa principale, secondo le modalità descritte di seguito:

“Abil. Serratura” =	Apre con:
0 Conversazione in	corso (1)
1 Conversazione in	corso (1); transito (2)
2 Conversazione in	corso (1)Fonica ribaltata (3)
3 Sono attivi contem	poraneamente i modi 1 e 2
4 Conversazione in	corso (1)Transito (2)Chiamata citofono (4)
6 Sono attivi contem	poraneamente i modi 4 e 2

(1) La targa ha una conversazione in corso con il citofono che invia il comando di apertura serratura;
(2) la targa sta facendo transitare una chiamata dalla targa principale o dal centralino ad un citofono del suo montante;
(3) la targa è in conversazione con un centralino principale. Il comando di apertura serratura arriva dal centralino;
(4) il citofono non è in conversazione ed invia il comando chiamata centralino.

Abilita telecamera "Abil. Telecamera" (16). Il parametro è programmato di default a 0 per targhe audio o a 1 per targhe audio / video. Da programmare a 1 per targhe audio con videocamera separata. Ciò permette di gestire nel modo corretto l'accensione e lo spegnimento dei monitor presenti sull'impianto.

Abilita suono targa “Abil.Suono Targa” (17). La targa emette dei segnali acustici in corrispondenza ad alcuni eventi, come la pressione di un tasto. Con questo parametro è possibile disabilitare questi segnali.

Abilita Autoaccensione "Abil. Autoaccensione" (18). La targa può auto accendersi, cioè attivarsi senza che qualcuno effettui una chiamata se riceve un comando da un citofono.

Questo parametro abilita e configura la modalità di autoaccensione della targa, come dalla seguente tabella:

Autoaccensione =	La targa si accende con il comando:
0 Funzione di autoaccensione disabilitata
1	F3
2	F4
4	F5
8	F1
16 F2
32 F6
64 F7
128 F8

Le combinazioni di più comandi si ottengono sommando i valori indicati per il singolo comando, ad esempio:

Autoaccensione = 7 (4 + 2 + 1) La targa si accende con i comandi F3, F4, F5;

Autoaccensione = 96 (64 + 32) La targa si accende con i comandi F6, F7; Autoaccensione = 129 (128 + 1) La targa si accende con i comandi F3, F8;

Abilita Chiamata Centralino "Abil.Ch.Centralino" (19), Tasto chiamata centralino "Tasto central." (20).

Il parametro 19 deve essere settato se la targa è secondaria in un impianto complesso edilizio con centralino. In questo caso, se Par. 19 = 1 e la targa e' dotata di pulsanti supplementari, quando viene premuto il pulsante selezionato con il parametro tasto chiamata centralino (20) la targa invia la chiamata, con il suo codice identificativo (parametro 3) verso il centralino. Se invece Par. 19 = 2 la chiamata al centralino viene inviata premendo il tasto "√".

Se Par 19 = 3 sono attive entrambe le modalità.

Fonica Attiva (21). Se questo parametro è uguale a 1, la targa si attiva automaticamente quando la linea di fonica è caricata e la tensione di fonica è inferiore 7V. Nel caso di più targhe collegate in parallelo l'attivazione automatica delle targhe può innescare fischì dovuti ad effetto larsen. In questo caso è consigliabile attivare la funzione su solo una delle targhe.

Durata conversazione “Durata Conver.” (23). È la durata massima, in secondi, della conversazione. Il tempo di conversazione parte dal momento in cui è stato sollevato il microtelefono dopo che il citofono ha ricevuto la chiamata. Trascorso questo tempo la targa chiude la conversazione e torna in stato di libero.

Durata suoneria "Durata Suono"(24). Questo parametro rappresenta il tempo, espresso in secondi, per il quale la targa attiva il morsetto CH. Se il morsetto CH della targa è connesso al morsetto CH presente sugli alimentatori 6941 e 6948, si attiva il generatore di chiamata che invia lo squillo al citofono.

Nel caso in cui l'impianto preveda targhe a più scala (complesso edilizio) o la presenza del centralino, il tempo di attivazione del segnale di chiamata della targa principale deve essere maggiore di 1 secondo rispetto al corrispettivo tempo, impostato sulle targhe a più scala o sul centralino. Negli altri casi il parametro può essere modificato a discrezione dell'installatore. Nei citofoni in cui la suoneria è generata dal citofono stesso, come l'articolo 6600 o 7200, la durata del suono è indipendente dal parametro impostato sulla targa.

Tempo risposta (25). È il tempo massimo, espresso in secondi, per sollevare il microtelefono dell'interno chiamato dal momento in cui che la targa ha inviato la chiamata. Se la risposta non arriva entro il tempo programmato, la targa chiude la comunicazione e torna nello stato di libero.

Tempo di attivazione della funzione F1 “Tempo Funz. 1” (26). È il tempo, espresso in secondi, per il quale la targa attiva il morsetto F1. Se il morsetto F1 della targa è connesso al morsetto F1 presente sugli alimentatori 6941 e 6948, si attiva un relè che chiude il contatto tra i morsetti R1 e 4. Se il parametro è uguale a 0, il tempo di attivazione è fissato dalla targa a 0,5 sec.

Verificare che i tempi impostati siano compatibili con i dispositivi collegati alle uscite corrispondenti dell'alimentatore.

Tempo di attivazione della funzione F2 "Tempo Funz. 2" (27). È il tempo, espresso in secondi, per il quale la targa attiva il morsetto F2. Se il morsetto F2 della targa è connesso al morsetto F2 presente sugli alimentatori 6941 e 6948, si attiva un relè che chiude il contatto tra i morsetti R2 e 4. Se il parametro è uguale a 0, il tempo di attivazione è fissato dalla targa a 0,5 sec.

Verificare che i tempi impostati siano compatibili con i dispositivi collegati alle uscite corrispondenti dell'alimentatore.

Tempo di attivazione della serratura “Tempo Serrat.” (28). È il tempo, espresso in secondi, per il quale la targa attiva il morsetto SR. Se il morsetto SR della targa è connesso al morsetto S presente sugli alimentatori 6941, 6942 e 6948, si attiva la serratura collegata ai morsetti 15 e S1. Se il parametro è uguale a 0, il tempo di attivazione è fissato dalla targa a 0,5 sec.

Verificare che i tempi impostati siano compatibili con i dispositivi collegati alle uscite corrispondenti dell'alimentatore.

Abilita finestra sopra “Abil. Finestra UP” (29). Se posto ad 1 (valore di default) si abilita il filtro “utente iniziale” – “utente finale” anche per i comandi in “discesa”, cioè che transitano dal montante citofoni all'esterno, verso la targa principale o il centralino. In questo caso la targa lascia transitare solo i comandi con identificatore del mittente compreso all'interno della finestra. Se invece il parametro è uguale a 0 il filtro è disattivato, quindi la targa lascia transitare tutti i comandi, anche quelli con identificatore del mittente esterno all'intervallo della finestra.

Può essere necessario utilizzare questa funzione nel caso impianti del tipo complesso edilizio in cui ci sono più targhe collegate in parallelo sia dal lato montante citofoni, e quindi con il morsetto 1, che dal lato targa principale, quindi con il morsetto 6.

Attivazione del datalogger "Datalogger (R9)" (30). Se posto ad 1 si attiva il datalogger della targa. Il Datalogger registra i messaggi generati dalla targa o che transitano sui bus dati connessi alla targa (seriale montante e seriale verso targa principale) e ne permetta la visualizzazione premendo contemporaneamente i tasti R + 9. Ogni Per ogni messaggio la targa memorizza l'identificatore del destinatario, il tipo di comando, l'ora in cui è stato rilevato, la direzione di transito e il numero totale di messaggi memorizzati. La targa tiene in memoria gli ultimi 400 messaggi rilevati, gli eventi sono cancellati nel caso di mancanza di alimentazione della targa. Il datalogger è un utile strumento per eseguire il test di un impianto ed individuare eventuali anomalie.

Attivazione dei messaggi di debug "Vis. di debug" (31). Se posto ad 1 ogni comando indirizzato alla targa viene visualizzato sul display indicando il tipo di comando e l'identificatore del mittente. Questo è un utile strumento per eseguire il test di un impianto ed individuare eventuali anomalie.

Luminosità minima retroilluminazione "Lux LCD Min (%)" (32). È il valore, in percentuale, dell'intensità luminosa dei LED di retroilluminazione della tastiera e dell'LCD quando questa è in stand-by. La targa si porta al valore minimo di illuminazione dopo circa 10 s di inattività dall'ultima azione compiuta.

Luminosità massima retroilluminazione “Lux LED Max (%)” (33). È il valore, in percentuale, dell'intensità luminosa dei LED di retroilluminazione della tastiera e dell'LCD della targa quando questa è in attività. La targa si porta al valore massimo di illuminazione quando esegue qualche funzione e si riporta al valore minimo dopo circa 10s di inattività.

Luminosità dei LED telecamera “Lux TLC (%)” (34). È il valore, in percentuale, dell'intensità luminosa dei LED di illuminazione della telecamera. (Solo per le targhe che dispongono di telecamera).

Secondi, Minuti, Ore, Giorno del mese, Mese, Anno, Giorno della settimana. (35) – (41). Questi parametri configurano l'orologio – calendario della targa.

Volume esterno (42) Volume interno (43) Bilanciamento (44). La targa dispone di trimmer digitali per la regolazione dei volumi audio e del bilanciamento. Questi parametri agiscono direttamente su questi trimmer e possono essere modificati digitando il nuovo valore direttamente sul parametro oppure facendo una chiamata con regolazione volumi.

Codice F1 (45). Questo parametro permette di programmare il codice per attivare la funzione F1 da tastiera. Per immettere il codice è necessario premere contemporaneamente i tasti Ⓗ + ⓣ.

Codice F2 (46). Questo parametro permette di programmare il codice per attivare la funzione F2 da tastiera. Per immettere il codice è necessario premere contemporaneamente i tasti R + 3.

Primo numero in memoria "1 Num. Memoria" (47). Questo parametro permette di programmare il numero per la chiamata rapida associato al tasto "Â". Se il numero è 0, la funzione è disabilitata. Secondo numero in memoria "2 Num. Memoria" (48). Questo parametro permette di programmare il numero per la chiamata rapida associato al tasto "Â". Se il numero è 0, la funzione è disabilitata. La funzione di chiamata rapida è secondaria rispetto a quella di chiamata centralino. Se è abilitato il parametro 19 "Abil. Ch: Centralino" premendo "Â" viene inviata la chiamata al centralino sul canale digibus verso la targa principale / centralino.

Indirizzo lettore esterno "Indirizzo Ext 1 – 8" (49) – (56). Alla targa si possono collegare fino ad 8 lettori di trasponder tramite il canale digibus montante citofoni, morsetto 1. Il codice identificativo dei lettori da cui la targa può ricevere la chiave deve essere programmato in questi parametri.

Trasmissione della chiave ricevuta "Tx Chiave" (57). Il codice della chiave ricevuto da uno dei lettori trasponder collegati al canale digibus montante citofoni, può essere inoltrato dalla targa secondo le seguenti modalità:

Tx Chiave = Azione:

0 Non trasmette la chiave

1 Trasmette la chiave se è presente nel database della targa

2 Trasmette la chiave se non è presente nel database della targa

3 Trasmette la chiave sempre

Richiesta codice di conferma al lettore trasponder “Richiesta Passw” (58). Quando la targa riceve una chiave può richiedere al lettore trasponder una conferma inviando un messaggio codificato con una password. Se questo parametro è uguale ad 1 viene chiesta la conferma, altrimenti no.

Trasmissione delle chiave verso la seriale Su o Giù "Tx SU / Giù" (59). Se il parametro 57 è diverso da 0, questo parametro decide su quale canale sarà inoltrato il codice chiave: se par. 59 = 0 la targa trasmette la chiave sul canale digibus montante citofoni (SU) allrimenti sul canale digibus verso la targa principale / centralino (giù).

Accesso ai parametri nascosti "Par. nascosti" (60). I parametri da 61 a 67 non sono normalmente accessibili. Questo parametri devono essere modificati solo su indicazione dei tecnici Elvox per evitare malfunzionamenti o danneggiamenti della targa. Per accedere ai parametri nascosti è necessario digitare 27 in Par nascosti. L'accesso ai parametri è disattivato automaticamente quando si rientra nei parametri accessibili normalmente.

Ciclo spegnimento monitor "Tempo Off Mon." (61). Questo parametro esprime il tempo, in decine di milliseconds, di attivazione dell'uscita +I. Il morsetto +I della targa è connesso al morsetto +I presente sugli alimentatori 6941 e 6948 e controlla l'alimentazione dei monitor ai morsetti +-.

Timeout targa in transito "Tim. Transito" (62). È il tempo massimo, espresso in minuti per cui la targa rimane in transito. Per evitare che malfunzionamenti dell'impianto possano bloccare la terga nello stato di occupato, trascorso questo tempo la targa interrompe la comunicazione liberando anche il montante citofoni a cui è collegata.

Ripetizione Comandi "Rip. Comandi (+)" (63). Questo comando permette l'inoltro o la ripetizione di alcuni comandi speciali, come nella tabella sotto:

bit	Rip.comandi=	Azione: Default
	0 Nessuna		xxx
0	1 Trasmette	un comando di reset doppio	0
2	4 Inoltra il comando “CHIAVE ASSENTE” sulla linea digibus montante citofoni		1
3	8 Inoltra il comando “CHIAVE ASSENTE” sulla linea digibus targa principale		0
4	16 Se = 16,	quando la targa riceve il comando INTERCOMUNICANTE + TLC inoltra il comando senza modificarlo, altrimenti inoltra solo intercomunicante senza telecamera.	0
5 32	Se = 32; se	la targa riceve nu comando “S” dalla seriale lato MONTANTE CITOFONI indirizzato ad un’altro apparecchio lo inoltra sulla seriale TARGA PRINCIPALE.	0
6 64	Se = 64; se	la targa riceve un comando “S” dalla seriale lato TARGA PRINCIPALE destinato ad un’altro apparecchio lo inoltra sulla seriale MONTANTE CITOFONI.	0
7 128	Il comando F1 è inoltrato alla targa principale. 1
8 256	Il comando F2 è inoltrato alla targa principale. 1
9 512	Il comando di RESET proveniente dalla targa principale è inoltrato al montante citofoni anche se la finestra utente iniziale - utente finale è chiusa.		0

Attenzione!: Se la targa è connessa in parallelo ad altre targhe con entrambe le seriali (morsetti 1 e 6) è possibile abilitare i bit 5 e 6 solo su una targa mentre sulle altre è necessario lasciarli disabilitati.

Una combinazione delle azioni si ottiene sommando i valori della singola azione, ad esempio:

Se Rip. Comandi = 5 L'azione attuata è: Trasmette un comando di reset doppio e inoltra il comando "CHIAVE ASSENTE" sulla linea digibus montante citofoni.

Ripristino dati di default "Reset di fabbr" (65). Digitando in questo parametro il codice 31830988, tutti i parametri sono resettati al loro valore di default.

Cancella settore flash "Canc.SETT.Flash" (66). Cancella il settore della memoria programma del microcontrollore digitato.

Attenzione!! L'uso errato di questo parametro può danneggiare la targa oppure provocare malfunzionamenti!

Numero di chiavi da tastiera (67). Indica il numero massimo di chiavi software che si possono immettere da tastiera. Il numero massimo di chiavi (da tastiera e trasponder) è 2000. Queste chiavi si possono suddividere tra tastiera e trasponder, se ad esempio per 67 = 100, si possono utilizzare 1900 trasponder.

REGOLAZIONE DEI VOLUMI TARGA

I volumi della targa si possono regolare modificando i parametri 42, 43, 44 oppure nel corso di una chiamata, dal menu "regola volumi".

E' possibile regolare:

• volume esterno. E' il volume dell'altoparlante della targa.
• volume interno. E' il volume del segnale del microfono della targa e quindi della linea di fonica dell'impianto.
• Bilanciamento. E' il bilanciamento del segnale altoparlante / microfono per annullare l'effetto Larsen.

Per accedere al menu regola volumi:

• Premere contemporaneamente i pulsanti R + 5 ed inserire la password di programmazione tecnica (parametro 8) il cui valore di default è 123.
• Entrati nel menu regolazione volumi, digitare il numero dell'interno da chiamare e premere il tasto "☐".

Una volta in comunicazione:

• Per cambiare la regolazione del volume usare i tasti “√” e “^”. Il livello del parametro selezionato è indicato dalla bar – graph visualizzata;
• Per cambiare il parametro da regolare premere il tasto "
• Per salvare le regolazioni effettuate premere il tasto " [IMAGE]".

Ripetere le operazioni degli ultimi tre punti fino a raggiungere il livello di volume desiderato.

Completata la taratura, chiudere la conversazione con il tasto R.

PROGRAMMAZIONE DEI CODICI CHIAVI

Le chiavi software sono codici che permettono, a seconda della programmazione effettuata di aprire la serratura, attivare la funzione F1, attivare la funzione F2.

L'inserimento della chiave da parte dell'utente avviene dal menù principale secondo la modalità programmata al parametro 10. Se la chiave è attiva, le funzioni programmate per quella chiave sono attuate, altrimenti la targa visualizza la scritta "NON TROVATO".

La chiave è configurabile utilizzando i sottomenù di programmazione chiave. I parametri di configurazione sono inizializzati con valori di default uguali per tutte le chiavi.

La chiave può essere sempre attiva oppure può essere attivata all'interno di una fascia oraria. La chiave può anche essere disattivata senza rimuoverla dall'elenco tramite il bit 1 del sottomenù "OPZIONI"

Per accedere al menù "CODICI CHIAVI", premere contemporaneamente i pulsanti R + 4 ed inserire la password di programmazione tecnica (parametro 8) il cui valore di default è 123.

La targa visualizza inizialmente la versione del firmware poi dopo 10s o alla pressione di un tasto passa nel menù di setup.

Le varie voci dei sottomenu si scorrono utilizzando i tasti "√" e "^". Il sottomenù selezionabile è indicato dalla freccia "→

Selezionare la voce "CODICI CHIAVI" e premere "

Per programmare una chiave:

• Scorrere la lista delle chiavi utilizzando i tasti “ 🕒 ” e “ 🗑 ” fino a trovare una chiave libera (codice chiave = 0);
• Individuata una chiave libera, digitare il codice desiderato, e premere “per salvare.

La chiave è memorizzata con i parametri opzionali settati ai valori di default.

Per modificare una chiave:

• Scorrere la lista delle chiavi fino a quella desiderata;
• Modificare il valore e premere “ 📄” per salvare. Scrivendo 0 la chiave viene cancellata.

La chiave è memorizzata con i parametri opzionali settati ai valori di default.

Per modificare i dati opzionali della targa:

1- Scorrere la lista delle chiavi utilizzando i tasti “☒” e “☒” fino a quella desiderata e premere il tasto “☐”.

I sottomenù chiavi sono:

1- OPZIONI. Permette di modificare le opzioni della chiave. Le opzioni possibili sono elencate nella tabella di seguito:

bit def	opzione
1	1	Chiave attiva. La chiave può essere disattivata mettendo questo bit a 0
2	1	Chiave continua. La chiave è attiva nell'arco delle 24h. se questo bit è a 0 la chiave è attiva all'interno della fascia oraria programmata.
3	0	NON UTILIZZATO
4	0	NON UTILIZZATO
5	1	Digitando la chiave si attiva la serratura
6	0	Digitando la chiave si attiva F1
7	0	Digitando la chiave si attiva F2
8	0	NON UTILIZZATO

l'opzione è attiva quando il quadrato associato al bit è pieno.

Per modificare un bit di opzione, selezionare il bit utilizzando i tasti " √" e " 🔊". Il bit selezionato è indicato dalla freccia "

Premendo il tasto “*” si cambia lo stato del bit.

Premendo il tasto “Ⓐ”, si passa nel sottomenù successivo. Per salvare il nuovo dato programmato bisogna premere il tasto “Ⓐ”, scorrere tutti i sottomenù fino alla chiave successiva.

1282 -1286

- FASCE ORARIE. Ad ogni chiave possono essere associate 2 fasce orarie delle 16 disponibili e programmabili dal menù fasce orarie.

Per modificare la fascia oraria selezionarla utilizzando i tasti "☒ e ☒". La fascia selezionata è indicata dalla freccia "→". Digi-tare il nuovo valore, per valori da 1 a 9 digitare la cifra preceduta da "0" ad esempio per la F.O. 5, scrivere 05 oppure 5 e premere il tasto "☒" oppure "☒" per passare alla F.O. successiva.

Premendo il tasto “”, si passa nel sottomenù successivo. Per salvare il nuovo dato programmato bisogna premere il tasto “”, scorrere tutti i sottomenù fino alla chiave successiva.

• SELEZIONE LETTORE. Non utilizzato
• DATO UTENTE. Non utilizzato
• NUMERO INTERNO. È il numero dell'interno associato alla chiave. È utile quando, utilizzando il programma "data organizer" si vuole risalire dal database delle chiavi ai possessori della chiave.

Se si modifica uno dei sottomenù, per salvare il nuovo dato programmato bisogna premere il tasto “☐” e scorrere tutti i sottomenù fino alla chiave successiva.

ELIMINAZIONE DI TUTTI I CODICI CHIAVE

Per accedere al menù "ELIMINA CHIAVI", premere contemporaneamente i pulsanti R + 4 ed inserire la password di programmazione tecnica (parametro 8) il cui valore di default è 123.

La targa visualizza inizialmente la versione del firmware poi dopo 10s o alla pressione di un tasto passa nel menù di setup.

Le varie voci dei sottomenu si scorrono utilizzando i tasti “√” e “^”. Il sottomenù selezionabile è indicato dalla freccia “→”.

Selezionare la voce "ELIMINA CHIAVI" e premere". Compare la scritta:

"ELIMINA CHIAVI"

Premere un tasto

Compare la scritta:

1) Chiavi da tast.
2) TRASPONDER

Premi 1 o 2

Selezionando 1 si eliminano tutte le chiavi inseribili da tastiera, selezionando 2 si eliminano tutte le chiavi TRASPONDER.

Fatta la selezione, compare la scritta

"codice di conferma"
La targa richiede l'inserimento del codice di conferma per procedere con la cancellazione della rubrica.
Inserire il codice 321 e premere

Se la cancellazione è andata a buon fine compare la scritta "CANCEL-LATO"

La targa torna nel menù precedente

ASSOCIAZIONE HARDWARE - SOFTWARE

(Solo per versioni 1282/P e 1286/P)

Ad ogni pulsante per chiamata diretta è associato un numero Hardware (generato cioè dalla scheda elettronica) che va da 1 a 31 (numero massimo di pulsanti collegabili alla targa). Se la targa deve servire delle utenza che hanno un intervallo di numerazione superiore, ad esempio da 1000 a 1020, oppure se si vuole chiamare da un pulsante un'utenza particolare, ad esempio dalla targa principale chiamare il centralino premendo il primo pulsante, oppure da due pulsanti si vuole chiamare il medesimo interno ecc; è possibile associare ad ogni codice hardware un numero software che la targa userà per inviare la chiamata.

La programmazione dell'associazione HW-SW dei pulsanti è possibile solo se il parametro 07 è diverso da 0.

Per programmare le associazioni si può utilizzare il menù "ASSOCIAZIONE HW – SW" della targa oppure il programmatore 950B.

MENU' ASSOCIAZIONE HW - SW DELLA TARGA

Per accedere al menù "ASSOCIAZIONE HW – SW", premere contemporaneamente i pulsanti R + 4 ed inserire la password di programmazione tecnica (parametro 8) il cui valore di default è 123.

La targa visualizza inizialmente la versione del firmware poi dopo 10s o alla pressione di un tasto passa nel menù di setup.

Le varie voci dei sottomenu si scorrono utilizzando i tasti "☒" e "☐". Il sottomenù selezionabile è indicato dalla freccia "→".

Selezionare la voce "ASSOC. HW - SW" e premere "☐".

- Scorrere la lista delle associazioni utilizzando i tasti

“” e “”. La targa non visualizza i codici di tutti i pulsanti ma solo dei primi 6. La lista dei pulsanti visualizzati viene allungata ogni volta di 6 elementi aggiunti in coda all'ultimo elemento programmato.

• Trovare il numero hardware del pulsante da programmare, digitare il codice software associato e premere “💡”.
• Se si vuole cancellare un'associazione, individuato il pulsante, digitare il codice 0 e premere " [IMAGE]".

PROGRAMMAZIONE CON 950B

- Scorrere utilizzando i tasti “ ” e “ ” del programmatore, i menù fino a selezionare il menù “BUTTONS ASSOC.” E premere il tasto OK.

• La targa emette un tono di conferma e sul display del programmatore compare la scritta "PRESS TAST to CHANGE"
• Premere il pulsante di chiamata a cui si vuole associare il numero software. Sul display del programmatore compare la scritta NUM. HW=xxx" e sotto "N.SW=yyyyMMddyyyy"
• Digitare il numero software da associare e premere il pulsante OK del programmatore.

MODI DI FUNZIONAMENTO

La targa ha tre modi di funzionamento legati al Par.07 (Codifica SW):

A. se Codifica SW = 0 la targa attiva tutti i pulsanti, inviando la chiamata con il numero hardware associato al pulsante;
B. se Codifica SW = 1 la targa attiva solo i pulsanti che hanno il numero software associato diverso da 0. Ad esempio se il numero software di P1 è 0 quello di P2 è 5 e quello di P3 è 10, la targa attiva solo P2 e P3 ed invia le chiamate con il numero software associato, mentre premendo P1 non succede nulla;
C. se Codifica SW = 2 la targa attiva tutti i pulsanti, inviando la chiamata con il numero software se il numero software associato è diverso da 0, inviando la chiamata con il numero hardware se il numero software associato è uguale a 0.

Ad esempio se il Par.07 è uguale a 2, abbiamo questa programmazione:

Pulsante Num.HW Num.SW Azione se premo pulsante
P1	1 0 Chiama utenza 1
P2	2 88000001 Chiama utenza 88000001
P3	3 4 Chiama utenza 4
P4	4 0 Chiama utenza 4

In questo modo è possibile modificare la codifica solo di alcuni pulsanti lasciando gli altri invariati.

PROGRAMMAZIONE DELLE FASCE ORARIE

Da questo menù si programmano le fasce orarie associate alle chiavi. Ogni fascia oraria è attivabile in uno o più giorni della settimana e dispone di due finestre orarie, valide per i giorni programmati settimanalmente.

MENU' FASCIE ORARIE

Per accedere al menù "FASCIE ORARIE", premere contemporaneamente i pulsanti R + 4 ed inserire la password di programmazione tecnica (parametro 8) il cui valore di default è 123.

La targa visualizza inizialmente la versione del firmware poi dopo 10s o alla pressione di un tasto passa nel menù di setup.

Le varie voci dei sottomenu si scorrono utilizzando i tasti “√” e “✗”. Il sottomenu selezionabile è indicato dalla freccia “.

Selezionare la voce "FASCIE ORARIE" e premere "☐".

PROGRAMMAZIONE DELLA FASCIA ORARIA

Attenzione: Affinché le modifiche effettuate in un sottomenù siano memorizzate, è necessario premere il tasto "☐" in modo da scorrere tutti i sottomenù e passare alla chiave successiva.

Per programmare una fascia oraria:

- scorrere l'elenco utilizzando i tasti "☒" e "☒". Selezionata la F.O., premere il tasto "☒", per passare al sottomenù "GIORNO DELLA SETTIMANA".

GIORNO DELLA SETTIMANA

Ogni bit indica il giorno della settimana in cui la chiave è attiva. I giorni vanno dalla Domenica (primo bit) al Sabato (ultimo bit)

Per modificare lo stato del bit, selezionare il bit utilizzando i tasti “√” e “✗”. Il bit selezionato è indicato dalla freccia “▶

Premendo il tasto "A" si cambia lo stato del bit.

Premendo il tasto “”, si passa nel sottomenù “PRIMA FINESTRA ORA-RIA”

PRIMA FINESTRA ORARIA

La finestra oraria (formato 0 - 23) ha ora e minuti di inizio e ora e minuti di fine.

Per modificare la finestra oraria selezionare l'ora o i minuti utilizzando i tasti "Y" e "A" (il dato selezionato è indicato dalla freccia "→e digitare il nuovo valore desiderato. La targa dispone di un algoritmo per acquisire il nuovo dato e passare al successivo in base al dato modificato. Se ad esempio si modifica l'ora, digitando un numero maggiore di 2, ad esempio 5, il dato è considerato subito valido e la targa passa al successivo, se invece si digita 1 si potrebbe voler scrivere 1 oppure 17 per cui la targa rimane in attesa. In questo caso o si digita 01 oppure 1 e si preme il tasto "Y" oppure "A" per passare al dato successivo.

Premendo il tasto “”, si passa nel sottomenù “SECONDA FINESTRA ORARIA”.

SECONDA FINESTRA ORARIA

Si agisce come descritto sopra per la prima finestra oraria.

Premendo il tasto “”, si salvano le modifiche effettuate per la fascia oraria selezionata e si passa alla successiva.

PROGRAMMAZIONE ED USO DELLA RUBRICA

Accesso al menù gestione rubrica

La targa gestisce una rubrica che può contenere fino a 2000 utenti. Per immettere un nuovo utente, cancellare un utente già inserito o eliminare tutta la rubrica si utilizza il menu "gestione rubrica".

Per accedere al menù "gestione rubrica":

premere contemporaneamente i pulsanti R e 7, compare la scritta "Password:

immettere la password "chiave rubrica" (par. 09) default 222 e premere "

compare il menù "rubrica" che ha tre voci:

1) inserisci utente
2) cancella utente
3) elimina rubrica

Se si vuole inserire un nuovo utente, premere 1

Se si vuole cancellare un utente, premere 2

Se si vuole cancellare tutta la rubrica, premere 3

Premendo il tasto R si torna nel menù principale.

Inserimento di un nuovo utente

Dal menù "gestione rubrica" selezionare l'opzione 1.

Compare la scritta

Inserisci nome

E' possibile a questo punto inserire il nome utilizzando la tastiera della targa

premendo il tasto “A” il nome è memorizzato ed è possibile inserire il numero dell'interno utilizzando la tastiera della targa

premendo il tasto “☐” si conclude la procedura. Se il nuovo utente è memorizzato compare la scritta “FATTO” altrimenti se l’utente è già presente in rubrica compare la scritta “Record già presente”.

Per selezionare il carattere desiderato premere più volte il tasto corrispondente secondo la tabella riportata in seguito.

Dopo aver selezionato il carattere desiderato è necessario aspettare per un breve intervallo di tempo in modo da far avanzare il cursore ed inserire il carattere successivo.

In caso di errore è possibile cancellare i caratteri o i numeri inseriti pre- mendo il tasto “”.

Premendo il tasto R si esce dalla modalità di inserimento utente e si torna al menu "gestione rubrica".

Cancellazione di un utente inserito

Dal menù "gestione rubrica" selezionare l'opzione 2.

Alla fine della procedura la targa rimane in modalità "cancella utenza" è possibile così cancellare un'altra utenza.

Premendo il tasto R si ritorna nel menù "gestione rubrica".

Eliminazione della rubrica

ATTENZIONE! La procedura seguente cancella tutti gli utenti presenti in rubrica!

Dal menù "gestione rubrica" selezionare l'opzione 3. Compare la scritta:

Se la procedura ha avuto esito positivo compare la scritta "CANCELLATO" e la targa ritorna al menù "gestione rubrica".

Se si vuole uscire dal menù "elimina rubrica" senza effettuare la cancellazione della rubrica premere più volte il tasto R fino a tornare al menù principale.

Uso della rubrica

Se sono stati memorizzati degli utenti in rubrica è possibile accedervi pre-mendo il pulsante “☐” oppure il pulsanti “☐” e “☐” se non sono stati destinati ad altra funzione.

Premendo il pulsante “✗” si accede al menù ricerca della rubrica. E’ possibile cercare un utente scorrendo la lista con i tasti “✗” e “✗” oppure digitando le prime lettere dell’utente e scorrendo la lista dei nomi trovati con i pulsanti “✗” e “✗”.

L'utenza selezionata è individuata dal simbolo "☐" lampeggiante. Premere il tasto "☐" per inviare la chiamata all'utente selezionato.

Sezione minima conduttori (in mm ^2 ) Minimal conductor section(mm ^2 )

ConduttoriConductors	∅ fino a 50 m.∅ up to 50 m.	∅ fino a 100 m.∅ up to 100 m.	∅ fino a 200 m.∅ up to 200 m.
4-5	0,75 mm ^2	1 mm ^2	1,5 mm ^2
+ - e serratura+ - and lock	1 mm ^2	1,5 mm ^2	2,5 mm ^2
AltriOthers	0,5 mm ^2	0,75 mm ^2	1 mm ^2
VideoVideo	Cavo coassiale 75 OhmCoaxial cable 75 Ohm

Tabella comparativa delle sezioni-diametri resistenze x 100m di conduttori commerciali. Conversion table of sections-diameters and relative resistances for 100 m. standard conductors.

Sezione mm2- Section mm2	0,12 0,25 0,35 0,50 0,75 1,00 1,50 2,50 4,00 6,00
Diametro - Diameter mm. 0,40 0,58 0,68 0,80 1,00 1,15 1,40 1,80 2,30 2,80
Diametro in decimi - Decimal diameter 4/10 6/10 8/10 10/10 12/10 14/10 18/10
Resistenza (Ω) 100m - Resistance (Ω) 100m	14,00	6,60	4,80	3,50	2,20	1,70	1,14	0,69	0,39	0,28

Simboli adottati negli schemi Dyagram symbols

Ronzatore in c.a. A.C. buzzer

Lampada Lamp

Altoparlante Loudspeaker

Alimentazione in rete c.a. A.C. supply from mains

Suoneria in c.a. A.C. bell

Pulsante Push-button

Microfono amplificato Amplified microphone

Simbolo di terra Ground

Serratura elettrica Electric lock

Interruttore Switch

Ricevitore Receiver

Fissacavo coassiale Coaxial cable grip

MONTANTE CITOFONI CON DISTRIBUTORE AL PIANO 949B (A) E SENZA DISTRIBUTORE (B). INTERPHONE RISER WITH FLOOR DISTRIBUTOR 949B (A) AND WITHOUT DISTRIBUTOR (B).

A

All'alimentatore 6948 (6941) To power supply 6948 (6941)
I montanti rappresentati (tipo A o B) devono essere aggiunti a tutti gli schemi di tipo citofonico presenti in questa raccolta.
The risers shown (Type A or B) must be included in all interphone diagrams given in this collection.
Rif. schema si029 Ref. diagram si029

B

I montanti rappresentati (tipo A o B) devono essere aggiunti a tutti gli schemi di tipo citofonico presenti in questa raocolta.
The risers shown (Type A or B) must be included in all interphone diagrams given in this collection.
All'alimentatore 6948 (6941) To power supply 6948 (6941)
Rif. schema si028 Ref. diagram si028

IMPIANTO CONDOMINIALE SEMPLICE CON CITOFONI MUNITI DI DECODIFICA INTERNA.

SIMPLE RESIDENTIAL INSTALLATION WITH INTERPHONES EQUIPPED WITH INTERNAL DECODING.

A1 - Citofono serie Petrarca 6204

A1.0 - Citofono serie Petrarca 62K4

A2 - Citofono serie 6600 6604/AU, 6704/AU

A3 - Citofono serie 8870 887B, 887B/1

C0 - Unità elettronica audio con tastiera e display 1282

CX - Targa audio

F2 - Alimentatore 6948 (6941)

L - Serratura elettrica 12V A.C.

P - Pulsante supplementare serratura

A1.1 - Citofono serie Petrarca 6201

A3.1 - Citofono serie 8870 8877

C0 - Unità elettronica audio con tastiera e display 1282

CX - Targa audio

F2 - Alimentatore 6948 (6941)

L - Serratura elettrica 12V A.C.

N3 - Distributore 949B

P - Pulsante supplementare serratura

A1.1 - Petrarca series phone 6201

C0 - Unità elettronica audio con tastiera e display 1282

CX - Targa audio F2 - Alimentatore 6948 (6941)

L - Serratura elettrica 12V A.C. P - Pulsante supplementare serratura

T - Trasformatore M832 Q1 - Relè 0170/001

Parametri da modificare sulle targhe "a più scala".

- Par. 01 "Utent.Iniziale"

- Par. 02 "Utente Finale"

I numeri compresi tra utente iniziale e utente finale di ogni targa non devono coincidere con quelli di un'altra targa "a più scala".

Parametri da modificare sulla targa principale.

- Par. 24 "Durata suono"

Il tempo di chiamata della targa principale dev'essere maggiore del tempo di chiamata delle targhe "a più scala" (almeno di un secondo).

Parameters to set:

Parametri da impostare:
Parametri da modificare sulle targhe "a più scala".
- Par. 01 "Utent.Iniziale"
- Par. 02 "Utente Finale"
I numeri compresi tra utente iniziale e utente finale di ogni targa non devono coincidere con quelli di un'altra targa "a più scala".
Parametri da modificare sulla targa principale.
- Par. 24 "Durata suono"
Il tempo di chiamata della targa principale dev'essere maggiore del tempo di chiamata delle targhe "a più scala" (almeno di un secondo).
Parameters to set:
Parameters to modify on the secondary entrance panels.
- Par. 1 "Initial User"
- Par. 2 "Final User"
The numbers between initial user and final user of each entrance panel must not be the same as those of another secondary entrance panel.
Parameters to modify on the main entrance panel.
- Par. 19 "Conv. Duration"
The call time of the main entrance panel must be greater than the call time of the secondary panels (by at least one second).

Per la disattivazione del generatore di corrente tagliare il ponticello metallico "J1" posizionato sul retro (in basso a destra) dell'unità elettronica. Disconnect the metal jumper located on the side of the terminal block.

Rif. schema si032

Ref. diagram si032

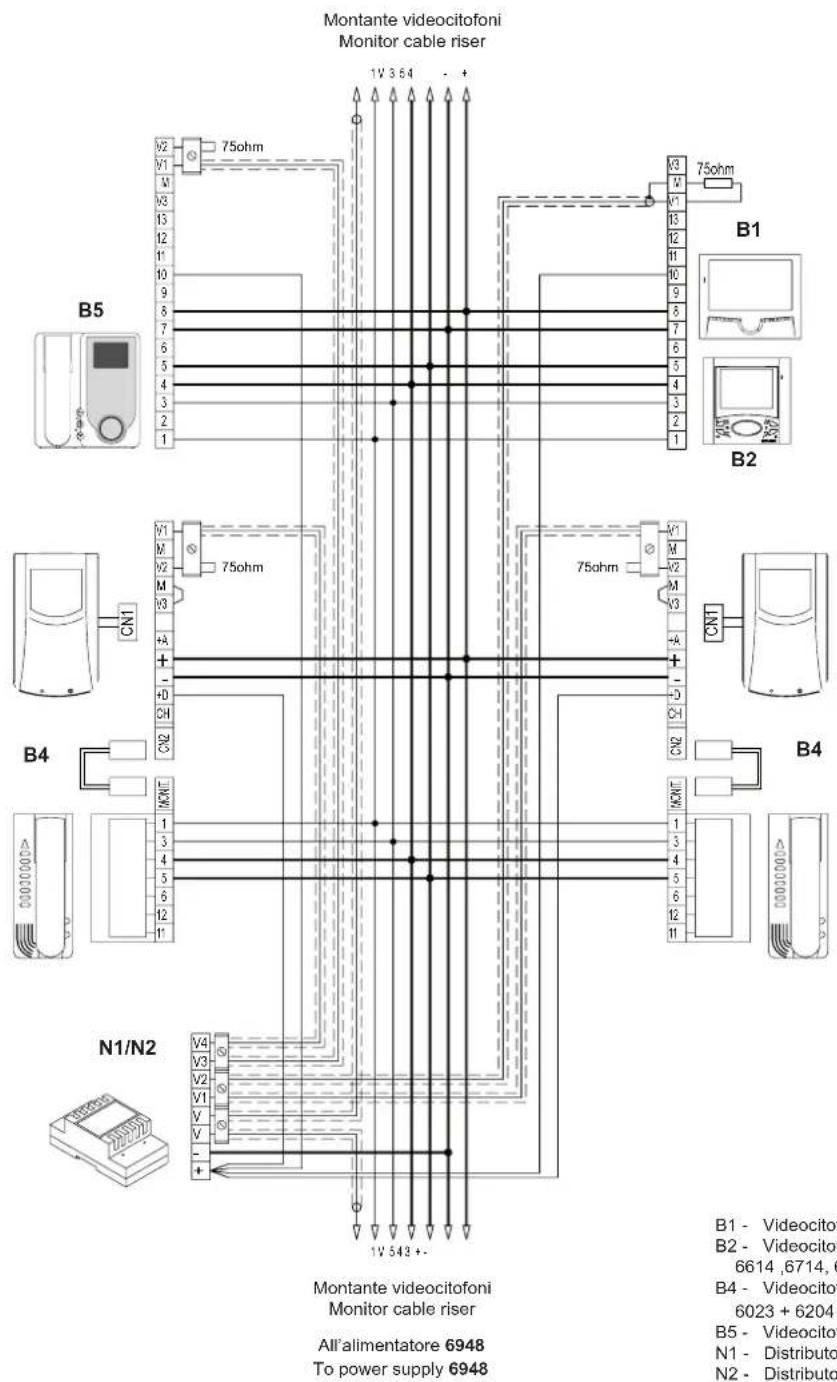

MONTANTE MONITOR CON APPARECCHI MUNITI DI DECODIFICA INTERNA DEL SEGNALE DIGITALE. MONITOR CABLE RISER WITH UNITS EQUIPPED WITH INTERNAL DIGITAL SIGNAL DECODING.

N.B. L'ultimo distributore video deve essere caricato con la resistenza da 75 Ohm collegata al morsetto V libero.

Il montante rappresentato deve essere aggiunto a tutti gli schemi di tipo videocitofonico presenti in questa raccolta (questo schema viene utilizzato in alternativa allo schema si356). The riser shown must be included in all the video interphone diagrams in this collection (this diagram is an alternative to diagram si356).

N.B. L'ultimo distributore video deve essere caricato con la resistenza da 75 Ohm collegata al morsetto V libero.
NOTE: The last video distributor must be loaded with a 75 Ohm resistor connected to free terminal V.

B1 - Videocitofono serie 7200 7214

B2 - Videocitofono serie 6600

B4 - Videocitofono serie Petrarca

6023 + 6204 + 6145, 6023 + 6204 + 6145

B5 - Videocitofono serie Giotto 6344, 6354

D0 - Unità elettronica video con tastiera e display 1286

DX - Targa video

F1 - Alimentatore 6948

L - Serratura elettrica 12V A.C.

N1 - Distributore 5555

N2 - Distributore 5556/004

P - Pulsante supplementare serratura

B1 - 7200 series monitor 7214

N.B. L'ultimo distributore video deve essere caricato con la resistenza da 75 Ohm collegata al morsetto V libero.

B4.1 - Videocitofono serie Petrarca 6020 + 6145 + 6201
D0 - Unità elettronica video con tastiera e display 1286
DX - Targa video
F1 - Alimentatore 6948
L - Serratura elettrica 12V A.C.
N1 - Distributore 5555
N2 - Distributore 5556/004
N3 - Distributore 949B
P - Pulsante supplementare serratura

D0 - Unità elettronica video con tastiera e display 1286 D0 - Video electronic unit with keypad and display 1286
Alimentatore 6948
Alimentatore supplementare 6942
Serratura elettrica 12V A.C.
Pulsante supplementare serratura
Trasformatore M832
Relè 0170/001 Relè 0170/051
D0 - Unità elettronica video con tastiera e display 1286
F1 - Power supply 6948
F3 - Addictional power supply 6942
L - Electric lock 12V A.C.
P - Additional push-button for lock
T - Transformer M8
Q1 - Relay 0170/001

IMPIANTO CONDOMINIALE CON UNA TARGA PRINCIPALE E DUE O PIÙ TARGHE A PIÈ SCALA (Complesso edilizio). RESIDENTIAL INSTALLATION WITH ONE MAIN PANEL AND TWO OR MORE STAIRWAY PANELS (BUILDING COMPLEX).

Rif, schema si039

Ref. diagram si039

C - Unità elettronica audio con pulsanti 1283

CX - Targa audio

D0 - Unità elettronica video con tastiera e display 1286

DX - Targa video

F1 - Alimentatore 6948

F3 - Alimentatore supplementare 6942

L - Serratura elettrica 12V A.C.

N2 - Distributore 5556/004

P - Pulsante supplementare serratura

Parametri da modificare sulle targhe "a più scala".

- Par. 01 "Utent.Iniziale"

- Par. 02 "Utente Finale"

I numeri compresi tra utente iniziale e utente finale di ogni targa non devono coincidere con quelli di un'altra targa "a più scala".

Parametri da modificare sulla targa principale.

- Par. 24 "Durata suono"

Il tempo di chiamata della targa principale dev'essere maggiore del tempo di chiamata delle targhe "a più scala" (almeno di un secondo).

Parameters to set:

D0 - Unità elettronica video con tastiera e display 1286

DX - Targa video

F1 - Alimentatore 6948

F3 - Alimentatore supplementare 6942

L - Serratura elettrica 12V A.C.

N2 - Distributore 5556/004

P - Pulsante supplementare serratura

Parametri da modificare sulle targhe "a più scala".

- Par. 01 "Utent.Iniziale"

- Par. 02 "Utente Finale"

I numeri compresi tra utente iniziale e utente finale di ogni targa non devono coincidere con quelli di un'altra targa "a più scala".

Parametri da modificare sulla larga principale.

- Par. 24 "Durata suono"

Il tempo di chiamata della targa principale dev'essere maggiore del tempo di chiamata delle targhe "a più scala" (almeno di un secondo).

Parameters to set:

Per la disattivazione del generatore di corrente tagliare il ponticello metallico "J1" posizionato sul retro (in basso a destra) dell'unità elettronica.

Parametri da modificare sulle targhe "a più scala".

- Par. 01 "Utent.Iniziale"

- Par. 02 "Utente Finale"

I numeri compresi tra utente iniziale e utente finale di ogni targa non devono coincidere con quelli di un'altra targa "a più scala".

Parametri da modificare sulla targa principale.

- Par. 24 "Durata suono"

Il tempo di chiamata della targa principale dev'essere maggiore del tempo di chiamata delle targhe "a più scala" (almeno di un secondo).

Parameters to set:

D- Unità elettronica video 1285

DX-Targa serie 1200, 8000

P- Pulsante supplementare serratura

L- Serratura elettrica 12V\~

Rif. schema si040

Ref. diagram si040

VARIANTI CITOFONICHE:

Collegamento funzioni ausiliarie F1 - F2 in impianti muniti di decodifica interna o senza codifica interna.

L'abilitazione delle funzioni richiede, l'aggiunta di pulsanti supplementari e di collegamenti supplementari da effettuarsi in aggiunta ai collegamenti base. I citofoni 6204 e 6201 sono forniti di serie del solo pulsante per l'apertura della serratura. Per le funzioni ausiliarie aggiungere l'6152 (confezione con 8 pulsanti normalmente aperti) nei citofoni 6201 e 6C59 (coppia di pulsanti nomelmente aperti) nei citofoni 6204.
È possibile l'attivazione di una funzione ausiliaria F1 comandata dai citofoni o monitor collegando un relè 0170/001 come da schema (morsetti R1-4 dell'alimentatore). È possibile l'attivazione di una funzione ausiliaria F2 comandata dai citofoni o monitor collegando un relè 0170/001 come da schema (morsetti R2-4 dell'alimentatore).

In fase di programmazione della targa è possibile modificare i seguenti due parametri:
Par. 21	Tempo attivazione Funz.1	Durata in secondi dell'attivazione della funzione F1 (linea F1)
Par. 22	Tempo attivazione Funz.2	Durata in secondi dell'attivazione della funzione F2 (linea F2)

I pulsanti "F1" e 🌿 attivano la funzione F1. I pulsanti "F2" e □ attivano la funzione F2.

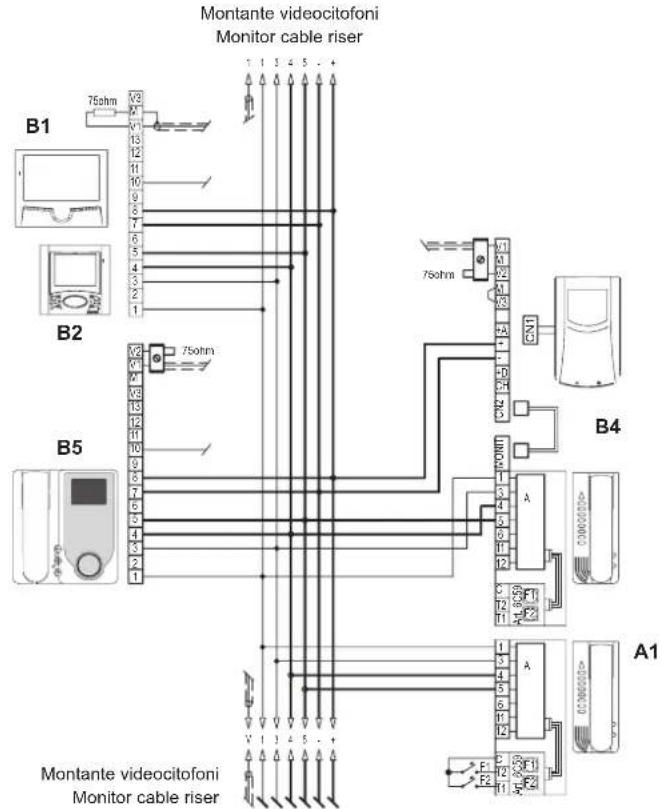

AUDIO ENTRY PANEL VARIANTS

Impianti videocitofonici con videocitofoni muniti di decodifica interna. Monitors with internal coding
All'alimentatore 6948 To power supply 6948

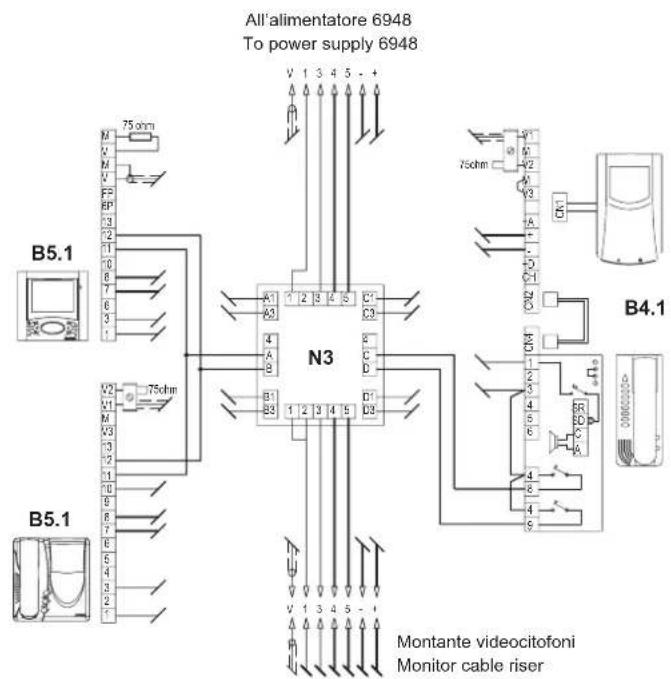

Impianti videocitofonici con videocitofoni senza codifica interna. Monitors without internal coding

B4

All'alimentatore 6948 To power supply 6948

A1 - Citofono serie Petrarca 6204
A1.0 - Citofono serie Petrarca 62K4
A1.1 - Citofono serie Petrarca 6201
A2 - Citofono serie 6600 6604/AU, 6704/AU
A3 - Citofono serie 8870 887B, 887B/1
A3.1 - Citofono serie 8870 8877
B1 - Videocitofono serie 7200 7214
B2 - Videocitofono serie 6600 6614 ,6714, 6624, 6724, 662D
B4 - Videocitofono serie Petrarca 6023 + 6204 + 6145, 6023 + 6204 + 6145
B4.1 - Videocitofono serie Petrarca 6020 + 6145 + 6201
B5 - Videocitofono serie Giotto 6344, 6354
C - Unità elettronica audio con pulsanti 1283
CX - Targa audio
D - Unità elettronica video con pulsanti 1285
D0 - Unità elettronica video con tastiera e display 1286
DX - Targa video
F1 - Alimentatore 6948
F2 - Alimentatore 6948 (6941)
L - Serratura elettrica 12V A.C.
N3 - Distributore 949B
P - Pulsante supplementare serratura
A1 - Petrarca series phone 6204
A1.0 - Petrarca series phone 62K4
A1.1 - Petrarca series phone 6201
A2 - 6600 series phone 6604/AU, 6704/AU
A3 - 8870 series phone 887B, 887B/1
A3.1 - 8870 series phone 8877
B1 - 7200 series monitor 7214
B2 - 6600 series monitor 6614 ,6714, 6624, 6724, 662D
B4 - Petrarca series monitor 6023 + 6204 + 6145, 6023 + 6204 + 6145
B4.1 - Petrarca series monitor 6020 + 6145 + 6201
B5 - Giotto series monitor 6344, 6354
C - Audio electronic unit with push-buttons 1283
CX - Entrance panel
D - Video electronic unit with push-buttons 1285
D0 - Video electronic unit with keypad and display 1286
DX - Entrance panel
F1 - Power supply 6948
F2 - Power supply 6948 (6941)
L - Electric lock 12V A.C.
N3 - Distributor 949B
P - Additional push-button for lock
Rif, schema si268
Ref. diagram si268

Varianti di collegamento dell'unita elettronica con moduli supplementari con cartello luminoso per 13 nomi 805N o per numero civico 80PN

L'alimentatore supplementare 6582 viene utilizzato per alimentare i LED di illuminazione cartellini, quando nella stessa targa sono presenti più di 5 moduli supplementari (12TS o 12TD) o più di 10 moduli supplementari portanomi (805N, 80PN). Un alimentore 6582 può alimentare fino a 30 moduli 12TS, 12TD o 65 moduli 805N, 80PN.

Il manuale istruzioni è scaricabile dal sito www.vimar.com

Regole di installazione

L'installazione deve essere effettuata da personale qualificato con l'osservanza delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.

Conformità normativa

Direttiva EMC

Norme EN 61000-6-1 e EN 61000-6-3.

RAEE - Informazione agli utilizzatori

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l'apparecchiatura che si desidera smaltire al distributore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m ^2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
