MANUALE UTENTE SJM3142 PHILIPS

Contenuti della confezione 37

Funzioni.... 37

Uso e funzioni della docking station universale.... 38

Configurazione della docking station.... 38

Riproduzione musicale con altoparlanti esterni o stereo.... 38

Visualizzazione di foto e video con il televisore o altro dispositivo video.... 39

Funzionamento con Telecomando 40

Conformità FCC.... 41

Dichiarazione di conformità alle direttive canadesi....41

Assistenza tecnica.... 42

Garanzia 42

Congratulazioni per aver acquistato la docking station Philips per iPod, una pratica base per ricaricare e sincronizzare iPod, e dotata di numerose funzioni. La docking station funziona con tutti i modelli di iPod dotati di connettore dock. Pertanto se si possiedono più iPod, è possibile tenere collegata al computer, allo stereo o al televisore una sola docking station.

Per adeguare i diversi modelli di iPod dotati di connettore dock a una sola docking station si ricorre all'uso di inserti intercambiabili detti adattatori per sistema di docking. Per collegare l'iPod, basta semplicemente inserire l'adattatore idoneo allo specifico modello di iPod posseduto. Se si desidera collegare un iPod di dimensioni differenti, è sufficiente rimuovere l'adattatore e inserire quello adatto.

Contenuti della confezione

1. Docking station per iPod
2. Adattatore di alimentazione
3. Cavo USB
4. Cavo S-Video
5. Cavo audio stereo
6. Manuale di istruzioni
7. Controllo a distanza ( solo modello SJM314)

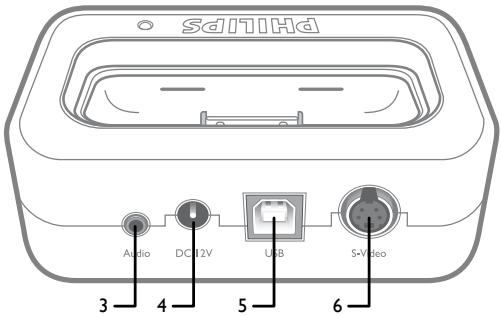

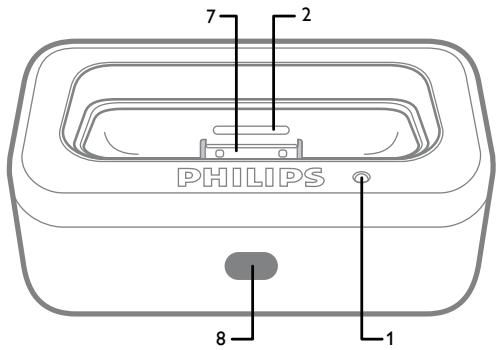

Funzioni

1. Indicatore a LED verde
2. Fessure per la rimozione dell'adattatore per docking station
3. Jack di uscita audio 3,5 mm
4. Jack di alimentazione DC
5. Connettore USB (per connessione al computer)
6. Jack di uscita S-Video
7. Connettore iPod
8. Sensore ad infrarossi per il controllo a distanza (solo modello SJM3141)

Uso e funzioni della docking station universale

• Connettere la docking station al computer mediante cavo USB e inserire l'iPod nella docking station per sincronizzarlo o per ricaricarne la batteria. Non è più necessario accedere alla parte posteriore del computer per la connessione.
• Connettere la docking station a una presa di corrente mediante l'alimentatore e successivamente inserire l'iPod nella docking station per ricaricare la batteria.
• Connettere la docking station allo stereo o agli altoparlanti mediante il cavo audio stereo in dotazione per riprodurre musica dall'iPod.
• Visualizzare foto o video sullo schermo del televisore, o di un altro dispositivo video, mediante il cavo S-video in dotazione se si possiede un iPod con display a colori.

Configurazione della docking station

1. Rimuovere tutte le parti dall'imballaggio
2. Posizionare la docking station vicino al computer, allo stereo o al televisore.
3. Per sincronizzare o ricaricare la batteria dell'iPod, connettere un'estremità del cavo USB in dotazione alla porta USB del computer e l'altra estremità del cavo al jack contrassegnato con la dicitura "USB" della docking station.
4. Per la riproduzione stereo, collegare i connettori RCA rosso e bianco, situati a una delle estremità del cavo audio in dotazione, ai jack RCA dello stereo e connettere l'altra estremità con lo spinotto da 3,5 mm al jack contrassegnato con la dicitura "Audio" della docking station.
5. Per la riproduzione video e foto, collegare un'estremità del cavo S-Video in dotazione al jack S-Video del televisore e collegare l'altra estremità al jack contrassegnato con la dicitura "S-Video" della docking station.
6. Connettere il cavo di alimentazione a una presa di corrente e collegarne l'altra estremità al jack DC 12V situato sulla parte posteriore della docking station.
7. Rimuovere la linguetta in plastica dal controllo a distanza ( solo SJM3141)

Riproduzione musicale con altoparlanti esterni o stereo

La docking station per iPod consente di riprodurre musica dal proprio iPod mediante altoparlanti alimentati esternamente o l'impianto stereo di casa. La docking station comprende in dotazione un cavo audio stereo con spinotti RCA. Questo cavo è utilizzabile con sistemi altoparlanti e impianti stereo domestici con ingresso audio dotato di jack RCA. Alcuni sistemi altoparlanti sono dotati solamente di ingresso audio con jack da 3,5 mm. Per questo tipo di sistema altoparlanti sarà necessario utilizzare un cavo audio dotato di spinotti stereo da 3,5 mm su entrambe le estremità. (Il cavo audio

standard da 3,5 mm a 3,5 mm non è incluso.)

Uso di iPod con docking station per la riproduzione di musica mediante altoparlanti o stereo:

1. Inserire l'adattatore per sistema di docking selezionandolo a seconda del modello specifico di iPod che si possiede.
2. Inserire l'iPod nella docking station.
3. Per collegare il jack d'uscita audio della docking station allo stereo di casa o all'ingresso audio dotato di jack RCA del sistema altoparlanti, utilizzare il cavo audio in dotazione.
4. Utilizzare la rotellina di controllo dell'iPod per spostarsi nei menu dell'iPod e riprodurre i brani musicali. (Nota per SJM3140: il volume può essere regolato solamente usando il controllo del volume dello stereo o del sistema altoparlanti.)

Per poter riprodurre musica quando la docking station è collegata al computer, l'iPod non deve essere abilitato all'uso come disco (per informazioni sull'uso dell'iPod come disco, consultare il manuale dell'utente dell'iPod.)

Visualizzazione di foto e video con il televisore o altro dispositivo video

Se si possiede un iPod con display a colori, la docking station per iPod consente di visualizzare foto e video. A tal fine è necessario usare il cavo S-Video incluso negli accessori in dotazione.

Uso di iPod con docking station per la visualizzazione di foto e video mediante televisore o altro dispositivo video:

1. Inserire l'iPod nella docking station.
2. Per collegare il jack d'uscita della docking station al televisore o a un altro dispositivo video, utilizzare il cavo S-Video.
3. Utilizzare la rotellina di controllo dell'iPod per spostarsi nei menu dell'iPod e visualizzare le foto e i video. (Nota per SJM3140: il volume può essere regolato solamente usando il controllo del volume del televisore o del dispositivo video.)

Per poter visualizzare foto quando la docking station è collegata al computer, iPod non deve essere abilitato all'uso come disco (per informazioni sull'uso dell'iPod come disco, consultare il manuale dell'utente dell'iPod.)

La batteria dell'iPod viene caricata e il LED di carica si illumina ogni volta che l'iPod viene inserito nella docking station e:

1. L'alimentatore è collegato a una presa di corrente a muro.
2. La docking station è collegata alla porta USB di un computer e il computer è acceso e attivo e connesso a una presa di corrente, OPPURE è alimentato a batteria.

Funzionamento con Telecomando

(solo per modello SJM314)

1. Rimuovere la linguetta di plastica dalla batteria prima di usare il telecomando.
2. Assicurarsi che l'iPod sia posizionato nella docking station e che questa sia collegata allo stereo o al televisore.
3. Assicurarsi che l'alimentatore sia collegato a una presa di corrente.
4. Puntare il telecomando verso il sensore della docking station.

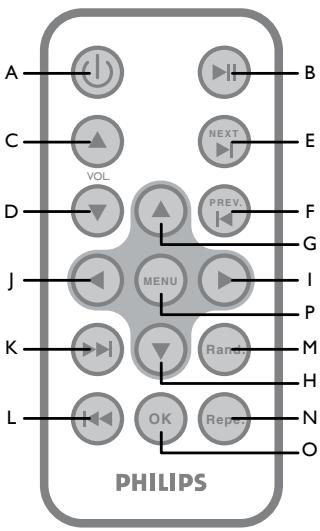

A) Power - Accendere e spegnere la docking station. Per poter utilizzare il telecomando, l'alimentazione della docking station deve essere attiva. L'iPod viene caricato sia quando la docking station è accesa sia quando è spenta.
B) Play/Pause - Avvia/sospende la riproduzione di un brano musicale o di un video.
C) Volume Up - Aumenta il volume dell'uscita audio della docking station.
D) Volume Down - Diminuisce il volume dell'uscita audio della docking station.
E) Next - Salta al brano o al video successivo.
F) Backward - Salta al brano o al video precedente.
G) Up - Consente di spostarsi nei menu procedendo verso l'alto.
H) Down - Consente di spostarsi nei menu procedendo verso il basso.
I) Next Playlist - Consente di spostarsi al menu successivo.
J) Previous Playlist - Consente di spostarsi al menu precedente.
K) Fast Forward - Premere e mantenere premuto per avanzare velocemente nella ricerca di un brano o di un video.
L) Rewind - Premere e mantenere premuto per andare indietro velocemente nella ricerca di un brano o di un video.
M) Random - Attiva e disattiva la riproduzione casuale di brani e album.
N) Repeat - Attiva e disattiva la ripetizione di un singolo brano o la ripetizione di tutti i brani.
O) OK - Seleziona il menu, la playlist, il brano o il video corrente.
P) Menu - Consente di tornare al menu precedente.

Note sull'uso del telecomando:

• Il telecomando alza o abbassa solamente il volume d'uscita della docking station. Il telecomando non controlla il volume dell'iPod.

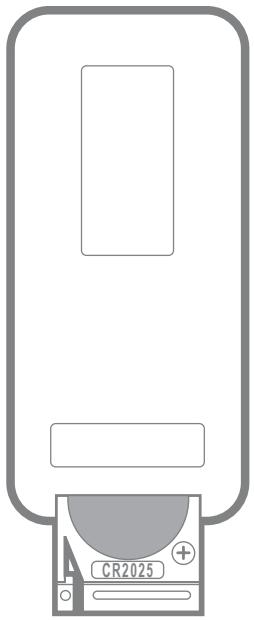

• Sostituire con batterie di tipo 3V CR2025
• La durata delle batterie è di circa un anno. Se il telecomando non funziona, sostituire la batteria (vedi Sostituzione della batteria).
• Se il telecomando resta inutilizzato per un lungo periodo di tempo, rimuovere le batterie.
• Puntando il telecomando restare entro un campo di 4,88 metri

dalla docking station e mantenere un'angolazione di 60°.

Conformità FCC

Questo dispositivo è conforme alle Norme FCC, Part 15. Il funzionamento è soggetto alle due seguenti condizioni:

1. questo dispositivo non deve causare interferenze nocive e
2. questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese quelle che potrebbero provocare effetti indesiderati

Nota:

Questo apparecchio è stato testato ed è risultato conforme ai requisiti previsti per i dispositivi digitali di Classe B, ai sensi delle Norme FCC, parte 15. Tali limiti sono concepiti per garantire un ragionevole livello di protezione da interferenze dannose nelle installazioni in ambienti residenziali. Questo apparecchio genera, utilizza e può irradiare energia in radiofrequenza e, qualora non venga installato e utilizzato in conformità con le istruzioni, può provocare disturbi dannosi per le comunicazioni radio. Tuttavia non si garantisce che in una particolare installazione non si verifichino interferenze. Se l'apparecchio dovesse provocare interferenze tali da disturbare la ricezione radio o TV - il che può essere verificato accendendolo e spegnendolo - si invita l'utente a cercare di correggere l'interferenza adottando uno o più dei seguenti accorgimenti:

• Riorientare o spostare l'antenna ricevente.
• Aumentare la distanza tra l'apparecchio e il ricevitore.
• Connettere i dispositivi a una presa di un circuito che non sia quello al quale è collegato il ricevitore.
• Chiedere assistenza al rivenditore o a un tecnico radio/TV esperto.

L'esecuzione di qualsivoglia modifica non autorizzata apportata ai presenti dispositivi può portare alla revoca dell'autorizzazione alla loro messa in funzione.

Dichiarazione di conformità alle direttive canadesi

Questo apparecchio digitale appartenente alla Classe B è conforme alle norme canadesi ICES-003.

Assistenza tecnica

Indicativo WEEE nelle istruzioni per l'uso: "Informazioni per il consumatore"

Smaltimento di vecchi prodotti

Il prodotto Ž stato progettato e assemblato con materiali e componenti di alta qualità che possono essere riciclati e riutilizzati.

Se su un prodotto si trova il simbolo di un bidone con ruote, ricoperto da una X, vuol dire che il prodotto soddisfa i requisiti della Direttiva comunitaria 2002/96/CE

Informarsi sulle modalità di raccolta, dei prodotti elettrici ed elettronici, in vigore nella zona in cui si desidera disfarsi del prodotto.

Attenersi alle normative locali per lo smaltimento dei rifiuti e non gettare i vecchi prodotti nei normali rifiuti domestici. Uno smaltimento adeguato dei prodotti aiuta a prevenire l'inquinamento ambientale e possibili danni alla salute.
