PANDUAN PENGGUNA EQAXF01BXSI ELECTROLUX

Terima kasih telah memilih Electrolux. Panduan ini mengandung semua informasi yang Anda butuhkan untuk menggunakan dispenser air Anda dengan aman dan benar. Silahkan baca semua instruksi sebelum menggunakan alat, dan simpan panduan ini di tempat yang aman untuk referensi di masa mendatang. Jangan lepaskan label pelat peringkat, yang melampirkan label identifikasi perekat yang berisi kode, nomer model, pabrikan, dan informasi lainnya. Label ini akan digunakan oleh perwakilan servis resmi ELECTROLUX jika dispenser air Anda perlu diservis.

Pemberitahuan Lingkungan

Bahan kemasan yang digunakan dapat didaur ulang. Kami menyarankan Anda memisahkan plastik, kertas, kardus dan berikan kepada agen daur ulang. Untuk membantu melestarikan lingkungan, refrigeran yang digunakan dalam produk ini adalah R13a (Hydrofluorocarbon - HFC), yang tidak mempengaruhi lapisan ozon dan berdampak kecil pada efek rumah kaca.

Menurut pedoman WEEE (Limbah Peralatan Listrik dan Elektronik), limbah dari perangkat listrik dan elektroik harus dikumpulkan secara terpisah. jika Anda perlu membuang alat ini di masa depan, jangan membuangnya dengan sisa sampah domestik Anda. Sebagai gantinya, harap bawa alat ke agen pengumpul WEEE terdekat, jika tersedia.

Informasi dispenser air 3
Tindakan pencegahan 4
llustrasi 6
Menggunakan dispenser air Anda 7
Instruksi operasi 8
Pembersihan dan pemeliharaan 10
Penyelesaian masalah 12
Diagram sirkuit 13
Informasi teknis 13
Customer Care 14

Perhatian

Jangan mencoba memasang atau menghidupkan unit tanpa membaca tindakan pencegahan yang diindikasikan dalam panduan ini.

Dispenser memanaskan air hingga suhu 90°C. Ini dapat menyebabkan luka bakar yang parah. Tolong operasikan dengan hati-hati.

Jika terjadi kerusakan, silahkan hubungi agen layanan teknis resmi.

Jangan membongkar komponen listrik alat ini. Setiap perbaikan yang dilakukan oleh orang yang tidak berwenang dapat menyebabkan cedera serius atau insiden properti.

Orang dewasa harus mengawasi anak-anak untuk memastikan anak-anak tidak dapat bermain dengan alat ini.

Alat ini tidak dimaksudkan untuk digunakan oleh orang (termasuk anak-anak) dengan kemampuan fisik, sensorik atau mental yang berkurang, atau kurangnya pengalaman dan pengetahuan kecuali mereka telah diberi pengawasan atau instruksi tentang penggunaan alat oleh orang yang bertanggung jawab atas keselamatan mereka.

Alat ini dimaksudkan untuk penggunaan rumah tangga saja.

Jika kabel listrik rusak, maka harus diganti dengan kabel atau rakitan khusus yang tersedia dari produsen atau agen servisnya.

Untuk menghindari bahaya mati lemas, jauhkan kantong plastik dari bayi dan anak-anak.

Simpan lubang ventilasi, di kandang alat atau di struktur bawaan, bersih dari obstruksi.

Jangan gunakan perangkat mekanis atau sarana lain untuk mempercepat proses pencairan bunga es, selain yang direkomendasikan oleh produsen.

Informasi dispenser air

1. Unit ini dirancang hanya untuk air minum. Masukan botol sebagaimana ditentukan dalam kabinet sebelum menggunakan.
2. Unit ini harus digunakan dalam lingkungan dengan suhu mulai dari 10°C hingga 43°C dengan kelembaban relatif tidak lebih tinggi dari 90%.
3. Dispenser dapat memenuhi kebutuhan akan air panas, air dingin, air suhu kamar dan air sebagai campuran air dingin dan air suhu kamar.
4. Dengan adopsi teknologi isolasi termal yang khas, unit ini dapat meminimalkan pertukaran panas antara panas, suhu ruang dan air dingin.
5. Jangan simpan bahan peledak seperti kaleng aerosol dengan propelan yang mudah terbakar di alat ini.
6. Batasan regional.
   Metode pemanasan mesin hanya dapat digunakan di ketinggian lebih rendah dari 1500m.

Tindakan pencegahan

Untuk anak-anak

1. Hancurkan karton, kantong plastik dan bahan pengemas lainnya setelah dispenser dibongkar. Anak-anak mungkin menggunakannya untuk bermain.
2. Anak-anak membutuhkan pengawasan saat menggunakan dispenser.
3. Rekomendasikan untuk memasang braket anti goyang di bagian belakang dispenser air ini untuk mencegah dispenser jatuh, yang dapat menyebabkan cedera. (Gbr. 6)

Untuk pengguna/pemasang

1. Tancapkan dispenser air langsung ke soket. Unit ini membutuhkan grounding yang tepat dan tegangan yang benar (seperti informasi teknis yang ditentukan pada halaman 13 dari panduan ini). (Gbr. 1)
2. Panjang kabel satu daya yang sesuai disediakan untuk mengurangi risiko terjerat atau tersandung kabel yang lebih panjang.
3. Hubungkan steker dengan kuat.
4. Jangan gunakan kabel ekstensi atau adaptor steker. (Gbr.2)
5. Pilih tempat yang dekat dengan soket listrik yang diarde. Jauhkan dispenser setidaknya 20 cm dari dinding dan peralatan dan furnitur lainnya di keempat sisi.
6. Jangan letakkan dispenser air di atas kabel listrik.

Gbr. 1

1. Jangan menarik atau memasukkan steker dengan tangan basah untuk menghindari kejutan listrik. (Gbr. 3)

2. Gunakan saklar saat memutar pemanas/pendingin ON/OFF. Temukan di sisi kiri belakang dispenser air. (Halaman 6)

3. Jangan kencangkan, memutar atau ikat kabel daya. Jika kabel daya rusak, harus diganti oleh produsen, teknisi servis atau orang yang berkualifikasi untuk mencegah risiko apa pun.

4. Simpan unit di tempat yang kering, dan jauhkan dari sinar matahari langsung. Jangan letakkan mesin di atas kertas atau busa. Jangan letakkan benda apapun yang mudah terbakar di samping mesin ini. (Gbr. 4)

5. Untuk menghindari kerusakan pada unit, jangan hubungkan kabel listrik atau hidupkan saklar pemanas hingga air dapat mengalir keluar dari cerat air panas ketika tombol air panas diaktifkan.

6. Cabut unit ketika unit tidak akan digunakan untuk waktu yang lama karena alasan menghemat listrik.

7. Jangan pernah membalikkan unit atau memiringkannya lebih dari 45°. (Gbr. 5)

8. Jangan gunakan organic liquids polishing chemical untuk membersihkan mesin.

9. Thermostat untuk mengontrol suhu telah diatur oleh produsen. Tidak perlu menyesuaikannya sendiri.

8 saklar pendinginan
9 saklar pemanas
10 kabel daya
11 lubang pembuangan
12 kondensator

Menggunakan dispenser air Anda

Meletakkan dispenser

1. Tempatkan dispenser dengan tegak.
2. Letakkan dispenser pada permukaan yang keras dan rata di lokasi yang teduh dan sejuk di dekat soket yang diarde. Jangan pasang kabel daya.
3. Posisikan dispenser sehingga bagian belakang setidaknya 20 cm dari dinding dan ada jarak setidaknya 20 cm di kedua sisi.

Merakit

1. Gabungkan baki tetesan dan rakitan kisi ke dalam karapas depan.

Instalasi Mesin

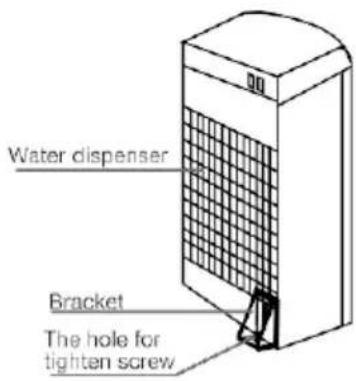

Memasang kit Bracket lantai (Gbr.6)

1. Gunakan sekrup 13 mm untuk memperbaiki braket pemasangan di sisi wajan dasar.
2. Bor lubang sekrup (6 mm) di lantai.
3. Masukkan jangkar sekrup (colokan dinding) ke dalam lubang yang dibor.
4. Pindahkan dispenser air, sejajarkan lubang braket pemasangan dengan lubang sekrup lantai.
5. Masukkan sekrup 25mm ke dalam lubang sekrup braket pemasangan.
6. Kencangkan sekrup.

1. Buka pintu kabinet.
2. Tempatkan botol segar di luar kabinet.
3. Lepaskan seluruh tutup plastik dari atas botol.
4. Bersihkan bagian luar botol baru dengan kain.
5. Tempatkan rakitan probe ke dalam botol.

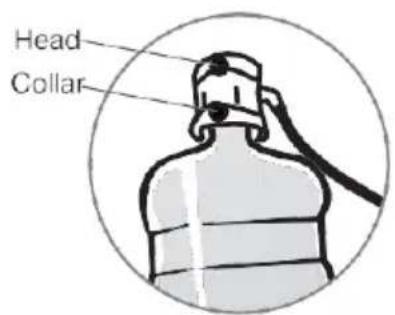

6. Geser kerah dengan kepala ke bawah hingga klik di tempatnya.
7. Geser botol ke kabinet dan tutup pintu.

Pada saat ini, pompa akan mulai memindahkan air dari botol ke tangki panas dan dingin. Diperlukan waktu sekitar 12 menit untuk mengisi tangki untuk pertama kalinya. Selama periode ini, pompa akan terus bekerja. Ini normal.

Aktifkan pemanasan dan pendinginan

Unit ini tidak akan mengeluarkan air panas atau dingin sampai saklar diaktifkan.

Untuk mengaktifkan, tekan sisi atas saklar daya untuk memulai pemanasan dan pendinginan air.

- Jika Anda tidak ingin memanaskan air, tekan bagian bawah tombol merah.

- Jika Anda tidak ingin mendinginkan air, tekan bagian bawah tombol hijau

Unit ini telah diuji dan disterilkan sebelum pengepakan dan pengiriman. Selama transit, debu dan bau dapat terakumulasi di dalam tangki dan saluran. Dispenser dan buang setidaknya satu liter air sebelum minum air apapun.

Dispensing air dingin

Setelah pengaturan, diperlukan waktu sekitar 1 jam untuk mendapatkan air hingga suhu dingin maksimum. Selama ini, kompresor bisa berjalan terus menerus. ini normal.

1. Posisikan botol, gelas, teko atau panci masak di bawah cerat.
2. Tekan tombol air dingin ke bawah untuk memulai aliran air dingin.
3. Lepaskan tombol setelah level pengisian yang diinginkan tercapai.

1. Posisikan botol, gelas, teko atau panci masak di bawah cerat.
2. Tekan tombol air normal ke bawah untuk memulai aliran air normal.
3. Lepaskan tombol setelah level pengisian yang diinginkan tercapai.

Dispensing air panas

Setelah pengaturan, air panas akan tersedia dalam 15-20 menit.

1. Posisikan botol, gelas, teko atau panci masak di bawah cerat.
2. Tekan tombol penguncian anak warna merah dari kanan ke kiri dan tekan tombol air panas ke bawah untuk memulai aliran air panas.
3. Lepaskan tombol setelah level pengisian yang diinginkan tercapai.

Gbr.10

Gbr.11

Menukar botol

Lampu yang berkedip pada lampu fungsi Anda memberi tahu Anda ketika botol Anda kosong. mengganti botol secepat mungkin.

Jangan membuang air panas, dingin atau dingin jika lampu orange berkedip saat Anda dapat mengosongkan tangki dan menyebabkan dispenser terlalu panas.

1. Buka pintu kabinet.
2. Geser botol kosong keluar dari kabinet.
3. Hapus perakitan probe dari botol kosong.
4. Sisihkan botol kosona tersebut.
5. Tempatkan botol segar di luar lemari. Hapus seluruh tutup plastik dari bagian atas botol. bersihkan bagian luar botol baru dengan kain.
6. Tempatkan perakitan probe ke dalam botol. Geser kerah dengan kepala ke bawah hingga terkunci pada tempatnya.
7. Geser botol ke dalam kabinet dan tutup pintunya.

Pembersihan dan pemeliharaan

1. Unit ini telah didesinfektan ke pabrik, namun, disarankan untuk membersihkan dispenser sebelum digunakan awal.
2. Ikuti langkah "menggunakan dispenser air Anda" di halaman 7.
3. Pastikan cabut dispenser air sebelum dibersihkan.
4. Dispense air dari masing-masing cerat sampai tidak ada air mengalir keluar dari cerat.
5. Tempatkan ember besar di bawah lubang pembuangan yang ada di belakang dispenser air, kemudian lepaskan tutup saluran pembuangan dan tiriskan air.
6. Setelah pengeringan selesai, tutup lubang pembuangan dengan tutup saluran.
7. Ikuti "menggunakan dispenser air Anda" di halaman 7 untuk menggunakan dispenser air secara normal.

Mesin harus didesinfeksi dengan disinfektan yang dibeli secara terpisah dari toko obat atau pasar sesuai dengan instruksi manual disinfektan dan kemudian bersihkan dengan air (lihat instruksi pembersihan dan pengeringan). Umumnya, ini harus dilakukan setiap tiga bulan.

Untuk menghilangkan deposit mineral

Campurkan 1 galon air dengan setengah pon kristal asam sitrat, masukkan ke dalam mesin dan pastikan air dapat mengalir keluar dari cerat air panas ketika tombol air panas diaktifkan. Hidupkan daya dan air panas, 30 menit kemudian, tiriskan cairan dan bersihkan dengan air dua atau tiga kali. Umumnya ini harus dilakukan setiap enam bulan.

Jangan pernah membongkar mesin ini sendiri untuk menghindari risiko merusak mesin.

CAUTION

Bahaya Scald

Hati-hati dengan air panas yang keluar ketika menekan air panas dan mengalirkan air dari lubang pembuangan.

CAUTION

Kebocoran Air

Penutup penguras yang longgar dapat menyebabkan kebocoran air dan kerusakan lantai. Kencangkan sebelum digunakan dalam jangka panjang.

WARNING

Bahaya Sengatan Listrik

Cabut dispenser air sebelum membersihkan dan menyeka air tumpah pada unit.

WARNING

Bahaya Scald

Dispenser memanaskan air hingga suhu 194° F (90° C). Suhu air di atas 125° F (52° C) dapat menyebabkan luka bakar atau panas yang parah. Anak-anak, orang cacat dan orang tua berisiko tinggi tersiram air panas. Anak-anak harus diawasi oleh orang dewasa ketika menggunakan produk ini.

Sebelum menghubungi perwakilan layanan Anda, periksa item berikut:

Dispenser air tidak berfungsi

- Pastikan dispenser air terhubung dengan benar ke soket yang berfungsi dan tombol pemanas / pendingin disetel ON.

Air bocor

• Cabut dispenser air, keluarkan botol dan ganti dengan yang baru.
• Pastikan tutup saluran di sisi belakang dispenser air cukup kencang.

Tidak ada air yang keluar dari cerat

• Pastikan botol tidak kosong, jika kosong, ganti dengan yang baru.
• Pastikan untuk sepenuhnya menekan kontrol tombol push.
• Pastikan tabung koneksi di dalam unit tidak longgar..

Air dingin tidak dingin

• Pastikan dispenser air terhubung dengan benar ke soket yang berfungsi.
• Pastikan tombol pendingin berwarna hijau diatur ON.
• Tunggu hingga indikator COOLING mati, secara umum diperlukan waktu sekitar 1 jam untuk mendinginkan air.
• Pastikan bagian belakang dispenser air setidaknya berjarak 20 cm dari dinding dan ada aliran udara bebas di semua sisi dispenser air.

Air panas tidak panas

• Pastikan dispenser air terhubung dengan benar ke soket yang berfungsi.
• Pastikan tombol pemanas berwarna merah diatur ON.
• Tunggu sampai indikator HEATING mati, secara umum dibutuhkan 15 \~ 20 menit untuk memanaskan air.

Dispenser berisik

• Pastikan dispenser air ditempatkan pada permukaan yang tenang dan padat.
• Operasi ON dan OFF kompresor akan terjadi untuk mengontrol air dingin sebagai spesifikasi, itu normal.
• Pompa akan bekerja untuk memompa air ke dalam tangki ketika air keran, itu normal.

Air berasa

• Debu dan bau terkumpul di dalam tangki, buang air waduk dan ganti botol dengan yang baru.
• Bersihkan dispenser air atau descale menurut "Pembersihan dan pemeliharaan".

Untuk menghindari kecelakaan, matikan catu daya sebelum operasi sesuai dengan instruksi berikut.

Terkadang ketika air dibagikan selama lebih dari 2 menit, pompa gagal mengambil jumlah air yang dibutuhkan, dalam hal ini, lampu indikator kekurangan air pada panel kontrol akan menyala. Jika ini terjadi, buka saja pintu kabinet, lalu tutup, dan tunggu selama 2 menit, kemudian dispenser akan kembali mengeluarkan air.

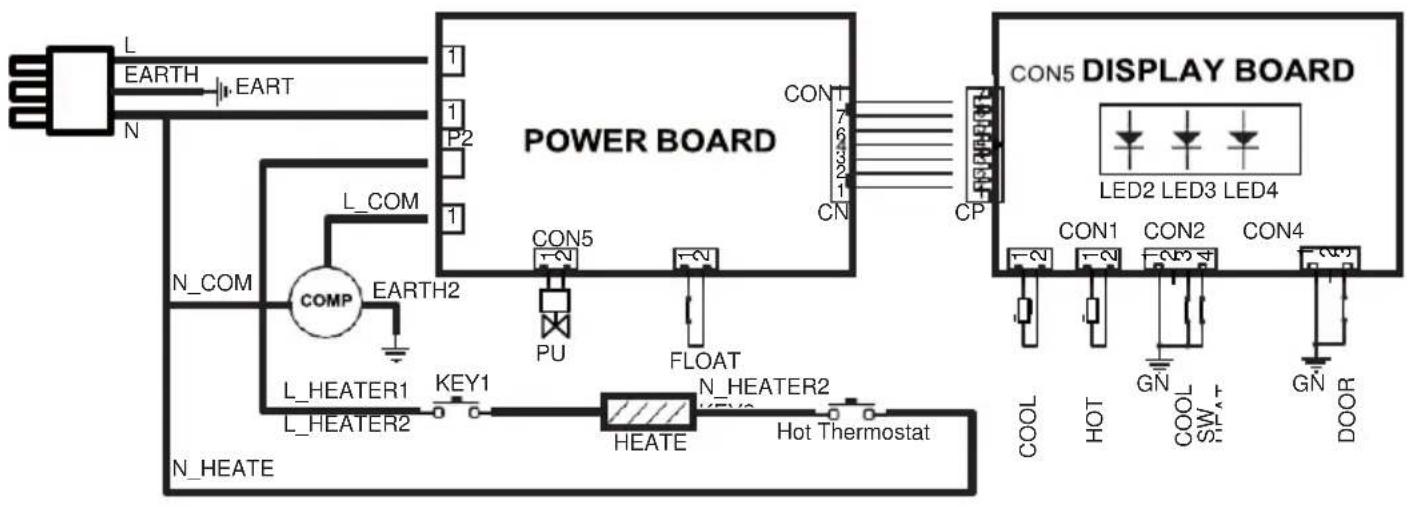

Diagram sirkuit

Informasi Teknis

Model	EQAXF01BXSI	EQAXF01BXWI
Power supply	220V-240V~50/60Hz	220V-240V~50/60Hz
Cooling Power	100W	100W
Heating Power	420W	420W
Hot Water	4L/h(≥90°C)	4L/h(≥90°C)
Cold Water	2L/h(≤10°C)	2L/h(≤10°C)
Room Temperature Operation	10-43°C	10-43°C
Relative Humidity	90%	90%
Cooling Current	1.0A	1.0A
Refrigerant	R134a/32g	R134a/32g
Climate Class	ST,T	ST,T
Cooling Cabinet Temperature	N/A	N/A
Product Dimension	L310mmxW374mmxH1040mm	L310mmxW374mmxH1040mm
Net Weight	14.7kg	14.7kg

Catatan: Data teknis di atas didasarkan pada metode pengujian standar, lihat GB/T 22090-2008
