PANDUAN PENGGUNA EQACF01TXWI ELECTROLUX

Terima kasih telah memilih Electrolux. Panduan ini mengandung semua informasi yang Anda butuhkan untuk menggunakan dispenser air Anda dengan aman dan benar. Silahkan baca semua instruksi sebelum menggunakan alat dan simpan panduan ini di tempat yang aman untuk referensi di masa mendatang. Jangan lepaskan label pelat peringkat, yang melampirkan label identifikasi perekat yang berisi kode, nomor model, pabrikan, dan informasi lainnya. Label ini akan digunakan oleh perwakilan servis resmi ELECTROLUX jika dispenser air Anda perlu diservis.

Pemberitahuan Lingkungan

Bahan kemasan yang digunakan dapat didaur ulang. Kami menyarankan Anda memisahkan plastik, kertas, dan kardus dan berikan kepada agen daur ulang. Untuk membantu melestarikan lingkungan, refrigeran yang digunakan dalam produk ini adalah R13a (Hydrofluorocarbon - HFC), yang tidak mempengaruhi lapisan ozon dan berdampak kecil pada efek rumah kaca.

Menurut pedoman WEEE (Limbah Peralatan Listrik dan Elektronik), limbah dari perangkat listrik dan elektroik harus dikumpulkan secara terpisah. jika Anda perlu membuang alat ini di masa depan, jangan membuangnya dengan sisa sampah domestik Anda. Sebagai gantinya, harap bawa alat ke agen pengumpul WEEE terdekat, jika tersedia.

Informasi dispenser air 3
Tindakan pencegahan 4
Ilustrasi 6
Instalasi Mesin 7
Menggunakan dispenser air Anda 7
Instruksi operasi 8
Pembersihan dan pemeliharaan 9
Penyelesaian masalah 12
Diagram sirkuit 13
Informasi teknis 13
Customer Care 14

Perhatian

Jangan mencoba memasang atau menghidupkan unit tanpa membaca tindakan pencegahan yang diindikasikan dalam panduan ini.

Dispenser memanaskan air hingga suhu 90°C. Ini dapat menyebabkan luka bakar yang parah. Tolong operasikan dengan hati-hati.

Jika terjadi kerusakan, silakan hubungi agen layanan teknis resmi.

Jangan membongkar komponen listrik alat ini. Setiap perbaikan yang dilakukan oleh orang yang tidak berwenang dapat menyebabkan cedera serius atau insiden properti.

Orang dewasa harus mengawasi anak-anak untuk memastikan anak-anak tidak dapat bermain dengan alat ini.

Alat ini tidak dimaksudkan untuk digunakan oleh orang (termasuk anak-anak) dengan kemampuan fisik, sensorik atau mental yang berkurang, atau kurangnya pengalaman dan pengetahuan kecuali mereka telah diberi pengawasan atau instruksi tentang penggunaan alat oleh orang yang bertanggung jawab atas keselamatan mereka.

Alat ini dimaksudkan untuk penggunaan rumah tangga saja.

Jika kabel listrik rusak, maka harus diganti dengan kabel atau rakitan khusus yang tersedia dari produsen atau agen servisnya.

Untuk menghindari bahaya mati lemas, jauhkan kantong plastik dari bayi dan anak-anak.

Simpan lubang ventilasi, di kandang alat atau di struktur bawaan, bersih dari obstruksi.

Jangan gunakan perangkat mekanis atau sarana lain untuk mempercepat proses pencairan bunga es. selain vang direkomendasikan oleh produsen.

Informasi dispenser air

1. Unit ini dirancang hanya untuk air minum, dan cocok untuk botol 3 atau 5 galon..
2. Unit ini harus digunakan dalam lingkungan dengan suhu mulai dari 10°C hingga 43°C dengan kelembaban relatif tidak lebih tinggi dari 90%. (dengan model kabinet pendingin tidak lebih tinggi dari 75%)
3. Dispenser dapat memenuhi kebutuhan akan air panas, air dingin, air suhu kamar dan air sebagai campuran air dingin dan air suhu kamar.
4. Dengan adopsi teknologi isolasi termal yang khas, unit ini dapat meminimalkan pertukaran panas antara panas, suhu ruang dan air dingin.
5. Jangan simpan bahan peledak seperti kaleng aerosol dengan propelan yang mudah terbakar di alat ini.
6. Batasan regional.
   Metode pemanasan mesin hanya dapat digunakan di ketinggian lebih rendah dari 1500m.

Tindakan Pencegahan

Untuk anak-anak

1. Hancurkan karton, kantong plastik dan bahan pengemas lainnya setelah dispenser dibongkar. Anak-anak mungkin menggunakannya untuk bermain.
2. Anak-anak membutuhkan pengawasan saat menggunakan dispenser.
3. Rekomendasikan untuk memasang braket anti goyang di bagian belakang dispenser air ini untuk mencegah dispenser jatuh, yang dapat menyebabkan cedera. (Gbr. 6)

Untuk pengguna/pemasang

1. Tancapkan dispenser air langsung ke soket. Unit ini membutuhkan grounding yang tepat dan tegangan yang benar (seperti informasi teknis yang ditentukan pada halaman 13 dari panduan ini). (Gbr. 1)
2. Panjang kabel catu daya yang sesuai disediakan untuk mengurangi risiko terjerat atau tersandung kabel yang lebih panjang
3. Hubungkan steker dengan kuat.
4. Jangan gunakan kabel ekstensi atau adaptor steker. (Gbr.2)
5. Pilih tempat yang dekat dengan soket listrik yang diarde. Jauhkan dispenser setidaknya 20 cm dari dinding dan peralatan dan furnitur lainnya di keempat sisi
6. Jangan letakkan dispenser air di atas kabel listrik

Gbr. 1

1. Jangan menarik atau memasukkan steker dengan tangan basah untuk menghindari kejutan listrik. (Gbr. 3)

2. Gunakan saklar saat memutar pemanas/pendingin ON/OFF. temukan di sisi kiri belakang dispenser air. (Halaman 6)

3. Jangan kencangkan, memutar atau ikat kabel daya. Jika kabel daya rusak, harus diganti oleh produsen, teknisi servis atau orang yang berkualifikasi untuk mencegah risiko apa pun.

4. Simpan unit di tempat yang kering, dan jauhkan dari sinar matahari langsung. Jangan letakkan mesin di atas kertas atau busa. Jangan letakkan benda apapun yang mudah terbakar di samping mesin ini. (Gbr. 4)

5. Untuk menghindari kerusakan pada unit, jangan hubungkan kabel listrik atau hidupkan saklar pemanas hingga air dapat mengalir keluar dari cerat air panas ketika tombol air panas diaktifkan

6. Cabut unit ketika unit tidak akan digunakan untuk waktu yang lama karena alasan menghemat listrik.

7. Jangan pernah membalikkan unit atau memiringkannya lebih dari 45°. (Gbr. 5)

8. Jangan gunakan organic liquids polishing chemical untuk membersihkan mesin.

9. Thermostat untuk mengontrol suhu telah diatur oleh produsen. Tidak perlu menyesuaikannya sendiri.

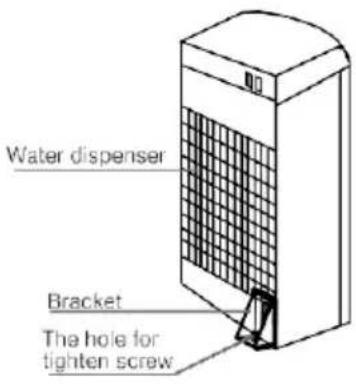

1. Gunakan sekrup 13 mm untuk memperbaiki braket pemasangan di sisi wajan dasar.(untuk EQALF01TXSP di tengah panci basis)
2. Bor lubang sekrup (6 mm) di lantai.
3. Masukkan jangkar sekrup (colokan dinding) ke dalam lubang yang dibor.
4. Pindahkan dispenser air, Sejajarkan lubang braket pemasangan dengan lubang sekrup lanta.
5. Masukkan sekrup 25mm ke dalam lubang sekrup braket pemasangan.
6. Kencangkan sekrup.

Menggunakan dispenser air Anda

1. Robek label dari mulut botol.
2. Pastikan tidak dicolokkan ke soket, lalu masukkan 3 atau 5 galon botol air di atas unit, dan dengan lembut biarkan leher botol masuk ke corong, pastikan tutup spill proof meluncur ke dalam cabang.
3. Tekan tombol air panas sampai air mengalir keluar, lalu masukkan steker ke soket, indikator daya akan menyala, kemudian hidupkan sakelar pemanas/pendingin, indikator pemanas/pendingin akan menyala.

Untuk menghindari kerusakan pada unit, jangan hubungkan kabel listrik atau hidupkan sakelar pemanas hingga air dapat mengalir keluar dari cerat air panas ketika tombol air panas diaktifkan..

1. Indikator menyala sesuai sekali saklar pemanas dan pendingin dihidupkan dan berfungsi dengan benar.
2. Setelah air habis, matikan sakelar pemanas/pendingin dan cabut kabel listrik dari soket. Kemudian keluarkan botol bekas, ikuti langkah 1 hingga 3 untuk menyambungkan botol air baru.
3. Jangan menyalakan saklar pemanas/pendingin sebelum mencolokkan kabel listrik ke soket.

Instruksi Operasi Indikator Cahaya

Tancapkan dispenser air ke dalam soket, indikator daya akan menyala, kemudian hidupkan sakelar pemanas/pendingin, indikator pemanas/pendingin akan menyala dengan sesuai. (Gbr.8)

Kran air

Gunakan keran yang sesuai untuk suhu air yang diinginkan.

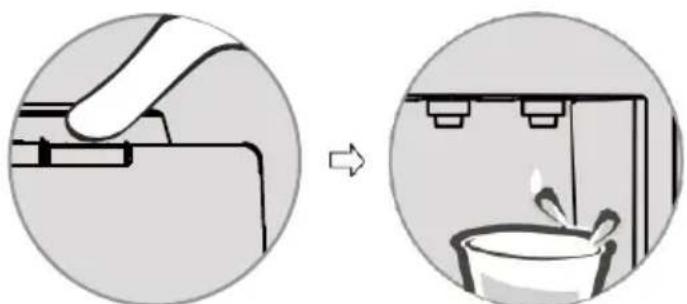

Geser tombol pengaman untuk anak ke kiri, tahan dan tekan tombol air panas secara vertikal, kemudian air panasnya dapat keluar. (Gbr.9/Gbr.10)

Tekan tombol tengah ke arah vertikal untuk mendapatkan air suhu kamar. (Gbr. 11)

Tekan tombol kanan ke arah vertikal untuk mendapatkan air dingin. (Gbr. 12)

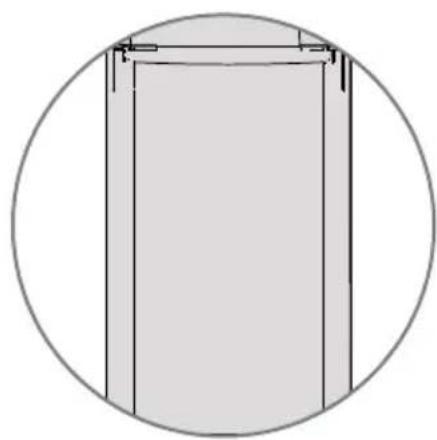

Freestanding water dispenser dengan kabinet

Kabinet luas yang bisa digunakan untuk menyimpan cangkir, teh, kopi dan barang-barang lainnya tanpa pendingin.

Dan itu juga dilengkapi dengan pelat sekat yang bagus untuk menyortir, masuk akal dan desain yang mudah digunakan.

Lemari penyimpanan kedap udara. Jangan menaruh buah-buahan atau makanan untuk menghindari bau busuk.

Pembersihan dan pemeliharaan

Catatan: Cabut unit sebelum dibersihkan.

1. Unit telah didesinfeksi pabrik. Namun, disarankan untuk membersihkan dispenser sebelum digunakan awal.
2. Ikuti langkah 1-4 "menggunakan dispenser air Anda" di halaman 7.
3. Saat membersihkan dan menguras unit:
   a) Pastikan tombol pemanas/pendingin dalam posisi "0" (OFF).
   b) Cabut dispenser air dari stop kontak.

c) Dispenser air dari masing-masing cerat sampai tidak ada air mengalir keluar dari cerat.

d) Tempatkan ember besar di bawah lubang pembuangan. Lepaskan penutup saluran dan biarkan air mengalir. Setelah selesai dikeringkan, tutup penutup saluran pembuangan. (Gbr. 16)

e) Ikuti "menggunakan dispenser air Anda" di halaman 7.

Hati-hati dengan air panas yang keluar ketika menekan air panas dan mengalirkan air dari lubang pembuangan.

CAUTION

Kebocoran Air

Penutup penguras yang longgar dapat menyebabkan kebocoran air dan kerusakan lantai. Kencangkan sebelum digunakan dalam jangka panjang.

WARNING

Bahaya Sengatan Listrik

Cabut dispenser air sebelum membersihkan dan menyeka air tumpah pada unit

WARNING Bahaya Scald

Dispenser memanaskan air hingga suhu 194° F (90° C). Suhu air di atas 125° F (52° C) dapat menyebabkan luka bakar atau panas yang parah. Anak-anak, orang cacat dan orang tua berisiko tinggi tersiram air panas. Anak-anak harus diawasi oleh orang dewasa ketika menggunakan produk ini.

1. Untuk membersihkan unit:

a) Dianjurkan agar mesin dibersihkan dengan menggunakan desinfektan yang dibeli di toko. Ikuti instruksi untuk penggunaan disinfektan.
b) Setelah menggunakan disinfektan, bersihkan unit dengan air (lihat pembersihan dan pemeliharaan). Disarankan bahwa ini harus dilakukan setiap tiga bulan.

a) Campurkan 1 galon air dengan 0,25 kg asam sitrat menjadi larutan descale dalam botol, kemudian ikuti langkah 1-3 dari "menggunakan dispenser air Anda" di halaman 7. Pastikan air dapat mengalir keluar dari cerat air panas ketika tombol air panas diaktifkan.

b) Hidupkan sakelar pemanas untuk memanaskan air.

c) 30 menit kemudian, tiriskan cairan dan bersihkan dengan air dua atau tiga kali. Disarankan bahwa untuk dilakukan setiap enam bulan.

1. Jangan pernah membongkar mesin ini sendiri untuk menghindari resiko merusak mesin

Sebelum menghubungi perwakilan layanan Anda, periksa item berikut:

Dispenser air tidak berfungsi

- Pastikan dispenser air terhubung dengan benar ke soket yang berfungsi dan tombol pemanas / pendingin disetel ON.

Air bocor

• Cabut dispenser air, keluarkan botol dan ganti dengan yang baru.
• Pastikan tutup saluran di sisi belakang dispenser air cukup kencang.

Tidak ada air yang keluar dari cerat

• Pastikan botol tidak kosong, jika kosong, ganti dengan yang baru.
• Pastikan untuk sepenuhnya menekan kontrol tombol push.
• Pastikan tabung koneksi di dalam unit tidak longgar.

Air dingin tidak dingin

• Pastikan dispenser air terhubung dengan benar ke soket yang berfungsi.
• Pastikan tombol pendingin berwarna hijau diatur ON.
• Tunggu hingga indikator COOLING mati, secara umum diperlukan waktu sekitar 1 jam untuk mendinginkan air.
• Pastikan bagian belakang dispenser air setidaknya berjarak 20 cm dari dinding dan ada aliran udara bebas di semua sisi dispenser air.

Air panas tidak panas

• Pastikan dispenser air terhubung dengan benar ke soket yang berfungsi.
• Pastikan tombol pemanas berwarna merah diatur ON.
• Tunggu sampai indikator HEATING mati, secara umum dibutuhkan 15 \~ 20 menit untuk memanaskan air.

Dispenser berisik

• Pastikan dispenser air ditempatkan pada permukaan yang tenang dan padat.
• Operasi ON dan OFF kompresor akan terjadi untuk mengontrol air dingin sebagai spesifikasi, itu normal.

Air berasa

• Debu dan bau terkumpul di dalam tangki, buang air waduk dan ganti botol dengan yang baru.
• Bersihkan dispenser air atau descale menurut "Pembersihan dan Pemeliharaan".

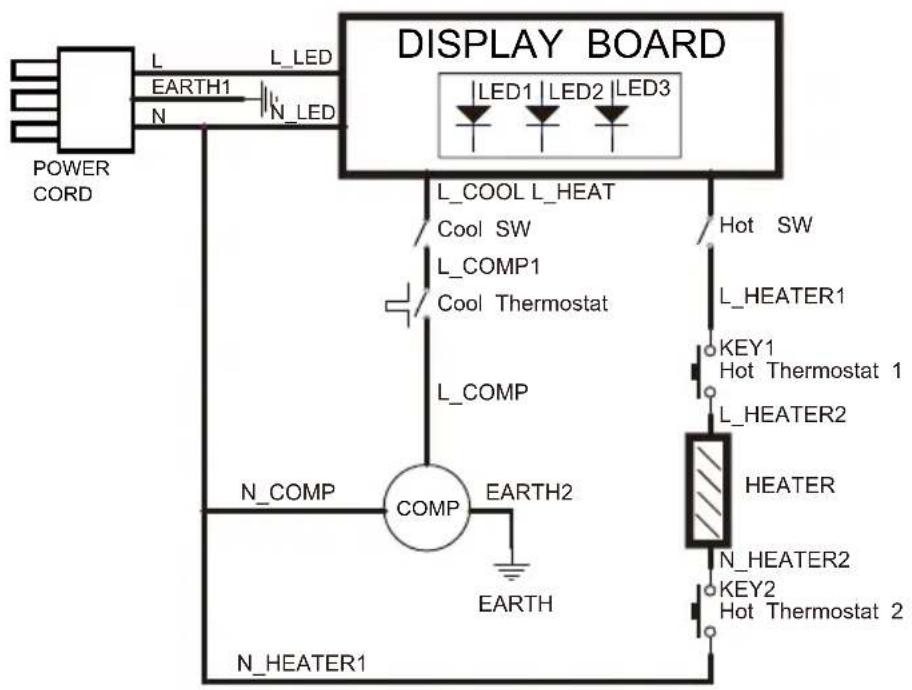

Diagram sirkuit

Model dengan kabinet

Informasi Teknis

Model	EQACF01TXWI	EQACF01TXSI
Power supply	220V-240V~ 50/60Hz	220V-240V~ 50/60Hz
Cooling Power	120W	120W
Heating Power	450W	450W
Hot Water	4L/h(≥90°C)	4L/h(≥90°C)
Cold Water	2L/h(≤10°C)	2L/h(≤10°C)
Room Temperature Operation	10-43°C	10-43°C
Relative Humidity	≤90%	≤90%
Cooling Current	1.0A	1.0A
Refrigerant	R134a/28g	R134a/28g
Climate Class	ST,T	ST,T
Cooling Cabinet Temperature	N/A	N/A
Product Dimension	L310mmxW372mmxH1005mm L310mmxW372mmxH1005mm
Net Weight 13.8kg	13.8kg

Catatan: Data teknis di atas didasarkan pada metode pengujian standar, lihatGB/T 22090-2008
