PANDUAN PENGGUNA WAVE Mobile TLK 150 MOTOROLA

Hukum dan Dukungan....5

Pemberitahuan Peraturan dan Kekayaan intelektual.... 5

Pernyataan Hukum dan Kepatuhan....6

Pernyataan Kesesuaian Pemasok....6

Informasi Keselamatan Penting....7

Pernyataan WLAN Industry Canada....8

Pemberitahuan bagi Pengguna (FCC dan Industry Canada)....8

Garansi dan Dukungan Layanan....8

Garansi Terbatas....8

PRODUK KOMUNIKASI MOTOROLA SOLUTIONS....8

I. HAL YANG DICAKUP DALAM GARANSI INI DAN JANGKA WAKTUNYA:...... 8

II. KETENTUAN UMUM....9

III. WEWENANG UNDANG-UNDANG NEGARA BAGIAN: 9

IV. CARA MENDAPATKAN LAYANAN GARANSI....9

V. HAL YANG TIDAK DICAKUP DALAM GARANSI INI....10

VI. KETENTUAN PERANGKAT LUNAK DAN PATEN.... 10

VII. HUKUM YANG BERLAKU....11

Bab 1: Baca Panduan Terlebih Dahulu.... 12

1.1 Versi Perangkat Lunak.... 13

1.2 Perawatan Radio.... 13

Bab 2: Gambaran Umum Radio.... 14

2.1 Tombol yang Dapat Diprogram....14

2.1.1 Fungsi Radio yang Dapat Ditetapkan.... 15

Bab 3: Memulai....16

3.1 Menyalakan dan Mematikan Radio.... 16

Menyalakan Radio....16

Mematikan Radio....16

3.2 Menyesuaikan Volume.... 16

3.3 Mengaktifkan Titik Akses Wi-Fi yang Dikonfigurasi Sebelumnya (PWAP).... 17

Bab 4: Indikator Status.... 18

4.1 Ikon Layar....18

4.2 Indikasi LED....19

Bab 5: Memilih Grup Bicara.... 20

Bab 6: Gulir Cepat Daftar Grup Bicara....21

Bab 7: Panggilan Radio.... 22

7.1 Melakukan Panggilan di Radio....22
7.2 Menerima dan Merespons Panggilan di Radio....22

Bab 11: Daftar Kontak....28

11.1 Mengakses Daftar Kontak....28

Bab 12: Menu....29

12.1 Mengaktifkan atau Menonaktifkan Semua Nada Peringatan....29
Mengaktifkan Semua Nada Peringatan.... 29
Menonaktifkan Semua Nada Peringatan.... 30
12.2 Menyesuaikan Kecerahan Tampilan.... 30
12.3 Mengaktifkan atau Menonaktifkan Pengumuman Suara....30
Mengaktifkan Pengumuman Suara....30
Menonaktifkan Pengumuman Suara....30
12.4 Mengaktifkan atau Menonaktifkan DND....30
Mengaktifkan DND....30
Menonaktifkan DND....31
12.5 Mengaktifkan atau Menonaktifkan Pemindaian....31
Mengaktifkan Pemindaian....31
Menonaktifkan Pemindaian....31
12.6 Mengaktifkan atau Menonaktifkan Lokasi....31
Mengaktifkan Lokasi....31
Menonaktifkan Radio....31
12.7 Mengaktifkan atau Menonaktifkan Wi-Fi....32
Mengaktifkan Wi-Fi 32
Menonaktifkan Wi-Fi....32
12.8 Menonaktifkan atau Menonaktifkan Seluler....32
Mengaktifkan Seluler.... 32
Menonaktifkan Seluler.... 32
12.9 Beralih antara Mode Speaker....32

Bab 13: Peringatan Pribadi Instan....33

13.1 Mengirimkan IPA.... 33

MN006371A01-AF Daftar Isi

13.2 Menerima IPA....33
13.3 Melihat Daftar IPA....33
13.4 Menghapus Daftar Status IPA.... 33

Bab 14: Pengoperasian Darurat....35

14.1 Menyatakan Darurat....35
14.2 Membatalkan Darurat....35
14.3 Menerima Peringatan Darurat.... 36
14.4 Merespons Peringatan Darurat....36
14.5 Menerima Panggilan Darurat....36
14.6 Menghapus Daftar Peringatan Darurat....36

Bab 15: Grup Bicara Area....38

Bab 16: Radio Stun.... 39
Bab 17: Pengguna Dinonaktifkan atau Ditangguhkan....40
Bab 18: Mendengarkan Sekitar....41
Bab 19: Daftar Aksesori Resmi....42

Hukum dan Dukungan

Pemberitahuan Peraturan dan Kekayaan intelektual

Hak Cipta

Produk Motorola Solutions yang dijelaskan dalam dokumen ini mungkin mencakup program komputer Motorola Solutions berhak cipta. Undang-undang di Amerika Serikat dan negara lain yang termasuk dalam cakupan Motorola Solutions memiliki hak eksklusif atas program komputer berhak cipta. Oleh karena itu, semua program komputer Motorola Solutions berhak cipta yang terdapat dalam produk Motorola Solutions yang diuraikan dalam manual ini dilarang disalin atau diperbanyak dengan cara apa pun tanpa persetujuan tertulis yang jelas dari Motorola Solutions.

Semua atau sebagian dokumen ini dilarang diperbanyak, dikirim, disimpan dalam sistem pemulihan, atau diterjemahkan ke dalam bahasa atau bahasa komputer tertentu, dengan bentuk atau cara apa pun, tanpa persetujuan tertulis yang jelas dari Motorola Solutions, Inc.

Merek dagang

MOTOROLA, MOTO, MOTOROLA SOLUTIONS, dan logo Stylized M merupakan merek dagang atau merek dagang terdaftar dari Motorola Trademark Holdings, LLC dan digunakan dengan lisensi. Semua merek dagang lain adalah hak milik dari pemiliknya masing-masing.

Izin Lisensi

Selanjutnya, pembelian produk Motorola Solutions tidak boleh dianggap sebagai memberikan, baik secara langsung atau secara implisit, estopel, atau cara lainnya, lisensi apa pun berdasarkan hak cipta, hak paten atau penerapan hak paten Motorola Solutions, kecuali untuk lisensi noneksklusif dan bebas royalti normal untuk penggunaan yang timbul berdasarkan hukum penjualan produk.

Konten Sumber Terbuka

Produk ini dapat berisi perangkat lunak Sumber Terbuka yang digunakan berdasarkan lisensi. Rujuk ke media pemasangan produk untuk mengetahui informasi Pemberitahuan Hukum Sumber Terbuka dan konten Atribusi yang lengkap.

Pedoman Baterai dan Limbah Peralatan Listrik dan Elektronik (WEEE) Uni Eropa (UE) dan Inggris

Direktif WEEE Uni Eropa dan peraturan WEEE Inggris mewajibkan produk yang dijual di negara-negara UE dan Inggris harus memiliki label keranjang sampah disilang (atau pada kemasannya dalam beberapa kasus). Seperti yang didefinisikan dalam pedoman WEEE, label keranjang sampah disilang berarti pelanggan dan pengguna akhir di UE dan Inggris tidak boleh membuang barang elektronik dan perlengkapan atau aksesori elektronik ke dalam kategori limbah rumah tangga.

Pelanggan atau pengguna akhir di negara-negara UE dan Inggris harus menghubungi perwakilan pemasok perlengkapan atau pusat layanan setempat untuk informasi mengenai sistem pengumpulan limbah di negara tersebut.

Penafian

Perlu diperhatikan bahwa beberapa fitur, fasilitas, dan kemampuan yang dijelaskan dalam dokumen ini mungkin tidak berlaku atau berlisensi untuk penggunaan pada sistem khusus, atau mungkin

MN006371A01-AF

Hukum dan Dukungan

tergantung pada karakteristik unit subscriber mobile atau konfigurasi parameter khusus. Harap hubungi kontak Motorola Solutions untuk informasi selengkapnya.

© 2022 Motorola Solutions, Inc. Hak Cipta Dilindungi Undang-Undang

Pernyataan Hukum dan Kepatuhan

Sesuai dengan FCC CFR 47 Bagian 2 Pasal 2.1077(a)

Pihak yang Bertanggung Jawab

Nama: Motorola Solutions, Inc.

Alamat: 2000 Progress Pkwy, Schaumburg, IL. 60196

Nomor Telepon: 1-800-927-2744

Dengan ini menyatakan bahwa produk:

Nama Model: TLK 150

Perangkat Digital Kelas B

Sebagai periferal komputer pribadi, perangkat ini sesuai dengan Bagian 15 Peraturan FCC.

Pengoperasian dapat menyebabkan dua kondisi berikut:

1 Perangkat ini dapat menyebabkan interferensi yang berbahaya, dan

2 Perangkat ini harus menerima interferensi apa pun yang diterima, termasuk interferensi yang dapat menyebabkan pengoperasian yang tak diinginkan.

CATATAN:

Peralatan ini telah diuji dan terbukti sesuai dengan batasan untuk perangkat digital Kelas B, sesuai dengan pasal 15 dari Peraturan FCC. Batasan ini dirancang untuk memberikan perlindungan yang masuk akal terhadap interferensi yang berbahaya dalam pemasangan di area perumahan. Peralatan ini menghasilkan, menggunakan, dan dapat menimbulkan radiasi energi frekuensi radio sehingga saat tidak diinstal dan digunakan sesuai dengan instruksi dapat menyebabkan interferensi yang berbahaya terhadap komunikasi radio. Namun, tidak ada jaminan bahwa interferensi tidak akan terjadi dalam pemasangan tertentu.

Jika peralatan ini benar-benar menyebabkan interferensi berbahaya terhadap penerimaan radio atau televisi, yang dapat dipastikan dengan menyalakan dan mematikan peralatan, pengguna sebaiknya mencoba memperbaiki interferensi dengan melakukan satu atau beberapa tindakan berikut:

• Mengubah orientasi atau lokasi antena penerimaan.
• Meningkatkan jarak antara peralatan dengan penerima.
• Menyambungkan peralatan ke stopkontak yang sirkuitnya berbeda dengan sirkuit stopkontak penerima.
• Menghubungi dealer atau teknisi TV atau radio yang berpengalaman untuk mendapatkan bantuan.

Untuk penggunaan pemilihan kode negara (perangkat WLAN)

CATATAN: Pemilihan kode negara adalah untuk model non-AS saja dan tidak tersedia untuk semua model AS. Menurut peraturan FCC, semua produk Wi-Fi yang dipasarkan di AS harus ditetapkan untuk saluran pengoperasian AS saja.

Tanda Wireless Device Country Approvals Regulatory, tergantung sertifikasi, dicantumkan pada perangkat untuk menandakan bahwa radio tersebut disetujui untuk digunakan di AS. Pengoperasian perangkat tanpa persetujuan peraturan adalah tindakan ilegal.

Informasi Keselamatan Penting

PERHATIAN!

Perangkat ini didesain untuk memenuhi penggunaan Populasi Umum. Sebelum menggunakan perangkat, bacalah Panduan Paparan Energi RF dan Keselamatan Produk yang disertakan dengan perangkat. Panduan ini berisi petunjuk pengoperasian untuk penggunaan yang aman, kesadaran terhadap energi RF, dan kontrol atas Kepatuhan terhadap standar dan Peraturan yang berlaku.

Segala modifikasi terhadap perangkat ini, yang tidak diizinkan secara tersurat oleh Motorola Solutions, dapat membatalkan izin pengguna untuk mengoperasikan perangkat ini.

Untuk Jepang, perangkat dibatasi untuk penggunaan dalam ruangan hanya saat beroperasi dalam kisaran frekuensi 5.150 s/d 5.350 MHz, kecuali untuk transmisi dengan Stasiun pangkalan Sistem Komunikasi Data Daya tinggi atau Stasiun Relai 5,2 GHz.

Berdasarkan peraturan Industry Canada, pemancar perangkat ini hanya dioperasikan menggunakan sebuah antena dengan tipe dan gain maksimal (atau lebih rendah) yang disetujui untuk pemancar oleh Industry Canada. Untuk mengurangi potensi gangguan perangkat terhadap pengguna lain, tipe antena dan gain harus dipilih dengan nilai equivalent isotropically radiated power (e.i.r.p.) tidak lebih dari yang diperlukan untuk komunikasi yang lancar.

Pemancar perangkat ini telah disetujui oleh Industry Canada untuk beroperasi dengan antena yang disetujui oleh Motorola Solutions dengan gain maksimal yang diizinkan dan impendans antena yang

diperlukan untuk setiap tipe antena yang diindikasikan. Tipe antena yang tidak disertakan dalam daftar ini, yang memiliki gain lebih besar daripada gain maksimal yang diindikasikan untuk tipe tersebut, dilarang keras untuk digunakan dengan perangkat ini.

Pernyataan WLAN Industry Canada

PERHATIAN:

1 Perangkat untuk pengoperasian dalam band 5150-5250 MHz hanya untuk penggunaan dalam ruangan untuk mengurangi potensi gangguan berbahaya terhadap sistem satelit seluler saluran bersama;
2 Gain antenna maksimal yang diperbolehkan untuk perangkat dalam band 5250-5350 MHz dan 5470-5725 MHz harus sedemikian rupa sehingga peralatan masih sesuai dengan batas e.i.r.p.
3 Gain antena maksimal yang diperbolehkan untuk alat dalam band 5752-5850 MHz harus sedemikian rupa sehingga peralatan masih sesuai dengan batas e.i.r.p. yang ditentukan untuk pengoperasian point-to-point dan non-point-to-point sebagaimana mestinya.
4 Sudut kemiringan terburuk harus tetap sesuai dengan syarat mask elevasi e.i.r.p. yang ditetapkan dalam Bagian 6.2.2 (3) harus ditunjukkan secara jelas.
5 Pengguna juga harus diberi tahu bahwa radar berkekuatan tinggi dialokasikan sebagai pengguna utama (yaitu pengguna prioritas) band 5250-5350 MHz dan 5650-5850 MHz dan radar ini dapat menyebabkan interferensi dan/atau kerusakan pada perangkat LE-LAN.

Pemberitahuan bagi Pengguna (FCC dan Industry Canada)

Perangkat ini mematuhi undang-undang FCC Pasal 15 dan pengecualian lisensi RSS Industry Canada dengan ketentuan sebagai berikut:

• Perangkat ini dapat menyebabkan interferensi yang berbahaya.
• Perangkat ini harus menerima interferensi apa pun yang diterima, termasuk interferensi yang dapat menyebabkan pengoperasian yang tak diinginkan.
• Perubahan atau modifikasi perangkat yang tidak disetujui secara tegas oleh Motorola Solutions dapat membatalkan otoritas pengguna untuk mengoperasikan perlengkapan ini.

Garansi dan Dukungan Layanan

Garansi Terbatas

PRODUK KOMUNIKASI MOTOROLA SOLUTIONS

I. HAL YANG DICAKUP DALAM GARANSI INI DAN JANGKA WAKTUNYA:

Motorola Solutions, Inc. ("Motorola Solutions") memberi garansi pada Produk Komunikasi yang diproduksi oleh Motorola Solutions yang tercantum di bawah ("Produk") terkait cacat dalam materi dan pembuatan dengan penggunaan dan layanan yang normal untuk periode waktu dari tanggal pembelian seperti yang dijadwalkan di bawah:

Radio Mobile 1 Tahun

Aksesori Produk 1 Tahun

Motorola Solutions, dalam opsinya, tidak akan mengenakan biaya untuk memperbaiki Produk (dengan komponen rekondisi atau baru), menggantinya (dengan Produk rekondisi atau baru), atau mengembalikan dana harga pembelian Produk selama masa garansi saat barang dikembalikan sesuai dengan persyaratan garansi ini. Komponen atau papan yang diganti dijamin selama sisa masa garansi asli yang berlaku. Semua komponen Produk yang diganti akan menjadi properti Motorola Solutions.

Garansi terbatas yang tersurat ini diberikan oleh Motorola Solutions hanya kepada pembeli pengguna akhir yang asli, dan tidak dapat diberikan atau ditransfer ke pihak lain. Garansi ini merupakan garansi lengkap untuk Produk yang diproduksi oleh Motorola Solutions. Motorola Solutions tidak berkewajiban atau bertanggung jawab atas penambahan atau modifikasi terhadap garansi ini kecuali dibuat secara tertulis dan ditandatangani oleh pejabat di Motorola Solutions.

Motorola Solutions tidak menjamin pemasangan, perawatan, atau servis Produk kecuali ditetapkan dalam perjanjian terpisah antara Motorola Solutions dan pembeli pengguna akhir yang asli.

Motorola Solutions tidak bertanggung jawab dengan cara apa pun atas peralatan tambahan yang tidak disediakan oleh Motorola Solutions yang tersambung dengan atau digunakan dalam kaitannya dengan Produk, atau untuk pengoperasian Produk dengan peralatan tambahan, dan semua peralatan tersebut dikecualikan secara tegas dari garansi ini. Karena setiap sistem yang bisa menggunakan Produk bersifat unik, Motorola Solutions menolak tanggung jawab atas rentang, cakupan, atau pengoperasian sistem secara keseluruhan berdasarkan garansi ini.

II. KETENTUAN UMUM

Garansi ini menjelaskan tanggung jawab Motorola Solutions secara keseluruhan terkait dengan Produk. Perbaikan, penggantian, atau pengembalian uang senilai harga pembelian, atas kebijakan Motorola Solutions, merupakan satu-satunya penggantian. GARANSI INI DIBERIKAN SEBAGAI PENGGANTI SEMUA GARANSI TERSURAT LAINNYA. GARANSI TERSIRAT, TERMASUK TETAPI TIDAK TERBATAS PADA, GARANSI TERSIRAT KELAYAKAN UNTUK DIPERDAGANGKAN DAN KESE SUAIAN UNTUK TUJUAN TERTENTU, DIBATASI SELAMA MASA GARANSI TERBATAS INI. DALAM KONDISI APA PUN MOTOROLA SOLUTIONS TIDAK BERTANGGUNG JAWAB ATAS KERUSAKAN YANG MELEBIHI HARGA BELI PRODUK, ATAS SEGALA KERUGIAN PENGGUNAAN, KERUGIAN WAKTU, KETIDAKNYAMANAN, KERUGIAN KOMERSIAL, HILANGNYA KEUNTUNGAN ATAU SIMPANAN ATAU INSIDENTAL LAINNYA, KERUSAKAN KHUSUS ATAU KONSEKUENSIAL YANG DITIMBULKAN OLEH PENGGUNAAN ATAU KETIDAKMAMPUAN UNTUK MENGGUNAKAN PRODUK, SEJAUH DAPAT DINAFIKAN OLEH HUKUM.

III. WEWENANG UNDANG-UNDANG NEGARA BAGIAN:

BEBERAPA NEGARA BAGIAN TIDAK MENGIZINKAN PENGECUALIAN ATAU PEMBATASAN KERUSAKAN INSIDENTAL ATAU KONSEKUENSIAL ATAU PEMBATASAN MASA GARANSI YANG TERSIRAT, SEHINGGA PEMBATASAN ATAU PENGECUALIAN DI ATAS MUNGKIN TIDAK BERLAKU.

Garansi ini memberikan hak hukum yang spesifik, dan mungkin ada hak lain yang berbeda-beda antar-negara bagian.

IV. CARA MENDAPATKAN LAYANAN GARANSI

Anda harus menunjukkan bukti pembelian (yang mencantumkan tanggal pembelian dan nomor seri item Produk) agar dapat menerima layanan garansi dan, juga, menyerahkan atau mengirimkan item Produk, transportasi dan asuransi dibayar di muka, ke lokasi layanan garansi resmi. Layanan garansi akan disediakan oleh Motorola Solutions melalui salah satu lokasi layanan garansi resminya. Jika Anda terlebih dahulu menghubungi perusahaan yang menjual Produk kepada Anda (misalnya, dealer atau penyedia layanan komunikasi), perusahaan tersebut dapat memfasilitasi layanan garansi yang diperoleh. Anda juga dapat menghubungi Motorola Solutions di 1-800-927-2744.

V. HAL YANG TIDAK DICAKUP DALAM GARANSI INI

1 Cacat atau kerusakan yang diakibatkan penggunaan Produk selain dengan cara yang biasa dan normal.
2 Cacat atau kerusakan dari kesalahan penggunaan, kecelakaan, terkena air, atau kecerobohan.
3 Cacat atau kerusakan dari pengujian, pengoperasian, pemeliharaan, pemasangan, pengubahan, modifikasi, atau penyesuaian yang tidak tepat.
4 Pecah atau kerusakan pada antena kecuali yang disebabkan langsung oleh kecacatan dalam pembuatan materi.
5 Produk yang menjadi subjek modifikasi, pembongkaran, atau perbaikan yang tidak sah (termasuk, tanpa pembatasan, selain dari Produk peralatan yang tidak dipasok oleh Motorola Solutions) yang berpengaruh buruk pada kinerja Produk atau mengganggu inspeksi garansi normal Motorola Solutions dan pengujian Produk untuk memverifikasi klaim garansi apa pun.

6 Produk yang nomor serinya telah hilang atau dibuat tidak bisa dibaca.

7 Baterai isi ulang tidak dicakup jika:

• segel apa pun pada penutup sel baterai rusak atau menunjukkan bukti telah diutak-atik.
• kerusakan atau cacat yang disebabkan oleh pengisian atau penggunaan baterai dalam peralatan atau layanan selain yang ditentukan untuk Produk.

8 Biaya pengangkutan ke depot perbaikan.

9 Produk yang, dikarenakan pengubahan ilegal atau tidak resmi pada perangkat lunak/firmware dalam Produk, tidak berfungsi sesuai dengan spesifikasi yang dipublikasikan Motorola Solutions atau pelabelan sertifikasi FCC yang berlaku untuk Produk pada saat Produk pada awalnya didistribusikan dari Motorola Solutions.

10 Goresan atau kerusakan kosmetik lainnya pada permukaan Produk yang tidak memengaruhi pengoperasian Produk.

11 Keausan pemakaian yang biasa dan normal.

VI. KETENTUAN PERANGKAT LUNAK DAN PATEN

Motorola Solutions akan melakukan pembelaan, dengan biayanya sendiri, terhadap segala gugatan atas pembeli pengguna akhir jika didasarkan pada klaim bahwa Produk atau komponen melanggar paten Amerika Serikat, dan Motorola Solutions akan membayar biaya serta ganti kerugian tersebut yang pada akhirnya dibebankan kepada pembeli pengguna akhir dalam segala gugatan yang disebabkan klaim apa pun, tetapi pembelaan dan pembayaran tersebut harus memenuhi persyaratan berikut:

1 Motorola Solutions akan diberi tahu segera secara tertulis oleh pembeli tersebut perihal klaim tersebut,
2 Motorola Solutions akan memiliki kendali penuh atas pembelaan terhadap gugatan tersebut dan semua negosiasi untuk penyelesaiannya, dan
3 Apabila Produk atau komponen menjadi, atau menurut pendapat Motorola Solutions kemungkinan dapat menjadi subjek klaim pelanggaran paten Amerika Serikat, pembeli akan mengizinkan Motorola Solutions, dengan pilihan dan biayanya sendiri, untuk memberikan hak kepada pembeli untuk melanjutkan penggunaan Produk atau komponen atau untuk mengganti atau memodifikasi hal yang sama sehingga Produk atau komponen tidak lagi melanggar atau untuk memberi Pembeli kredit penyusutan untuk Produk atau komponen dan menerima pengembaliannya. Berkurangnya nilai akan berjumlah sama per tahun selama masa pakai Produk atau komponen seperti yang ditetapkan oleh Motorola Solutions.

Motorola Solutions tidak akan bertanggung jawab atas segala klaim pelanggaran paten yang didasarkan pada kombinasi Produk atau komponen yang dilengkapi bersama perangkat lunak,

peralatan, atau perangkat yang tidak diberikan oleh Motorola Solutions, atau Motorola Solutions juga tidak akan bertanggung jawab atas penggunaan perlengkapan atau perangkat lunak tambahan yang tidak diberikan oleh Motorola Solutions yang melekat dengan atau digunakan terkait dengan Produk. Hal-hal yang telah disebutkan sebelumnya menyatakan seluruh tanggung jawab Motorola Solutions sehubungan dengan pelanggaran paten oleh Produk atau segala komponennya.

Hukum di Amerika Serikat dan negara-negara lain memberikan perlindungan hak eksklusif tertentu untuk Motorola Solutions bagi perangkat lunak Motorola Solutions berhak cipta seperti hak eksklusif untuk mereproduksi dalam sejumlah salinan dan mendistribusikan salinan perangkat lunak Motorola Solutions tersebut. Perangkat lunak Motorola Solutions hanya dapat digunakan dalam Produk yang aslinya mencakup perangkat lunak dan perangkat lunak dalam Produk tersebut tidak boleh diganti, disalin, didistribusikan, dimodifikasi dengan cara apa pun, atau digunakan untuk memproduksi turunannya. Penggunaan termasuk, tetapi tidak terbatas pada, pengubahan, modifikasi, reproduksi, distribusi, atau rekayasa balik terhadap perangkat lunak Motorola Solutions atau penggunaan hak dalam perangkat lunak Motorola Solutions tidak diizinkan. Tidak ada lisensi yang diberikan berdasarkan implikasi, estopel, atau lainnya di bawah hak paten atau hak cipta Motorola Solutions.

VII. HUKUM YANG BERLAKU

Garansi ini diatur oleh hukum Negara Bagian Illinois, AS.

Bab 1

Baca Panduan Terlebih Dahulu

Panduan pengguna ini mencakup pengoperasian dasar model radio yang ditawarkan di wilayah Anda.

Catatan yang Digunakan dalam Manual Ini

Di seluruh teks dalam publikasi ini, Anda akan memperhatikan penggunaan Peringatan, Tindakan Pencegahan, dan Pemberitahuan. Notasi ini digunakan untuk menekankan bahwa ada bahaya keselamatan, dan tindakan pencegahan yang harus dilakukan atau diamati.

PERINGATAN: Prosedur operasional, praktik, atau kondisi, dan seterusnya, yang dapat mengakibatkan cedera atau kematian jika tidak diamati dengan saksama.

PERHATIAN: Prosedur operasional, praktik, atau kondisi, dan seterusnya, yang dapat menyebabkan kerusakan pada peralatan jika tidak diamati dengan saksama.

CATATAN: Prosedur operasional, praktik, atau kondisi, dan sebagainya, yang sangat penting untuk ditekankan.

Notasi khusus

Notasi khusus berikut digunakan di seluruh teks untuk menyoroti informasi atau item tertentu:

Tabel 1: Notasi khusus

Contoh Deskripsi
Tombol Menu atau tombol PTT	Kata bercetak tebal menunjukkan nama tombol atau item menu lunak.
Radio akan menampilkan Bluetooth On. Kata yang diketik mengindikasikan string atau pesan MMI yang ditampilkan di radio Anda.
	Courier, tebal, miring, dan tanda kurung sudut menunjukkan input dari pengguna.
Setup→Tone→All Tones	Kata bercetak tebal dengan tanda panah di antaranya mengindikasikan struktur navigasi dalam item menu.

Ketersediaan Fitur dan Layanan

Dealer atau administrator sistem mungkin telah menyesuaikan radio sesuai dengan kebutuhan khusus Anda.

CATATAN: Tidak semua fitur dalam manual tersedia di radio Anda. Untuk informasi selengkapnya, hubungi dealer atau administrator Anda.

Anda bisa menanyakan kepada dealer atau administrator sistem Anda tentang hal berikut:

• Apa saja fungsi setiap tombol?
• Aksesori opsional apa yang mungkin sesuai dengan kebutuhan Anda?
• Praktik penggunaan radio apa yang terbaik untuk komunikasi yang efektif?
• Prosedur perawatan apa yang memperpanjang masa pakai radio?

1.1

Versi Perangkat Lunak

Semua fitur yang diuraikan di bagian berikut didukung oleh versi perangkat lunak R03.01.01 atau yang lebih baru.

Untuk informasi selengkapnya, hubungi dealer atau administrator Anda.

1.2

Perawatan Radio

Bagian ini mendeskripsikan langkah pengamanan untuk penanganan dasar radio.

Tabel 2: Spesifikasi IP

Spesifikasi IP Deskripsi

IP54 Memungkinkan radio bertahan dalam kondisi medan yang buruk, seperti terkena air yang memercik dari semua arah atau dilindungi dari debu selama 2–8 jam.

PERHATIAN: Jangan membongkar radio Anda. Ini dapat merusak segel radio dan mengakibatkan alur kebocoran menuju radio. Perawatan radio hanya boleh dilakukan di depot layanan yang mempunyai perlengkapan untuk menguji dan mengganti segel pada radio.

• Pastikan radio tetap bersih dan tidak terkena air untuk menjaga fungsi dan performa yang baik.
• Untuk membersihkan permukaan luar radio, gunakan larutan cair detergen pencuci piring ringan dan air tawar (contohnya, satu sendok teh detergen dengan satu galon air).
• Bagian permukaan harus dibersihkan jika terkena noda, berminyak, dan/atau debu setelah digunakan beberapa kali.

PERHATIAN: Efek zat kimia dan uapnya dapat merugikan pada bahan plastik tertentu. Jangan gunakan semprotan aerosol, larutan pembersih, dan bahan kimia lainnya.

- Jangan membersihkan radio Anda menggunakan semprotan jet bertekanan tinggi karena dapat menyebabkan air merembes ke dalam radio.

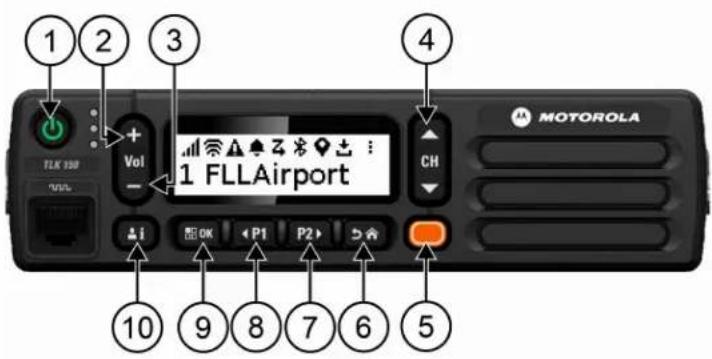

Bab 2

Gambaran Umum Radio

Bab ini menjelaskan tinjauan radio Anda.

1 2 3 4 TELK 338 Vol - 1 FLLAAirport CH MOTOROLA 10 9 8 7 6 5

Tabel 3: Gambaran Umum Radio

No. Tombol Deskripsi

1 Tombol Daya Menyalakan dan mematikan radio.

2Tombol Volume Naik Tambah tingkat volume.

3Tombol Volume Turun Turunkan tingkat volume.

4Tombol Saluran Menavigasi ke atas atau bawah ke saluran atau grupbicara berikutnya dalam daftar.

5Tombol darurat Memicu kondisi darurat.

6Tombol Kembali/Awal Tekan: Kembali ke halaman sebelumnya.Tekan dan tahan: Kembali ke layar awal.

7Tombol P2 Memicu fitur Terprogram.Di menu, ini adalah tombol navigasi kanan.

8Tombol P1 Memicu fitur Terprogram.Di menu, ini adalah tombol navigasi kiri.

9Tombol Menu/OK Untuk mengakses mode Menu.Di menu, ini adalah tombol pilih.

10Tombol Kontak/Info Tekan: Mengakses Daftar Kontak.Tekan dan tahan: Mengakses menu Info.

2.1

Tombol yang Dapat Diprogram

Anda dapat memprogram tombol yang dapat diprogram sebagai pintasan ke fungsi radio tertentu melalui portal WAVE.

Bergantung pada durasi penekanan tombol, tombol yang dapat diprogram berfungsi secara berbeda.

2.1.1

Fungsi Radio yang Dapat Ditetapkan

Fungsi radio berikut dapat ditetapkan ke tombol yang dapat diprogram oleh dealer. Tekan tombol Menu/OK untuk meluncurkan fitur berikut.

CATATAN: Tidak semua tombol yang dapat diprogram dicantumkan dalam daftar berikut, lihat portal untuk informasi selengkapnya.

Nada Peringatan

Memungkinkan Anda untuk mengaktifkan dan menonaktifkan Nada Peringatan.

Bluetooth

Memungkinkan Anda mengaktifkan dan menonaktifkan Bluetooth.

Jangan Ganggu (DND)

Memungkinkan Anda untuk beralih antara hidup dan mati.

Lokasi

Memungkinkan Anda mengaktifkan dan menonaktifkan Lokasi.

Pemindaian

Memungkinkan anda mengaktifkan dan menonaktifkan Pemindaian.

Pengumuman Suara

Memungkinkan Anda untuk menghidupkan dan mematikan Pengumuman Suara.

Bab 3

Memulai

Bab ini memberikan instruksi cara mempersiapkan radio Anda sebelum digunakan.

3.1

Menyalakan dan Mematikan Radio

CATATAN: Sakelar penyalaan dapat dikonfigurasi oleh dealer Anda. Hubungi dealer untuk informasi lebih lanjut.

Menyalakan Radio

Prosedur:

Untuk menyalakan radio, tekan dan tahan tombol Power atau aktifkan sakelar penyalaan.

Jika radio Anda berhasil diaktifkan, radio akan menampilkan indikasi berikut:

• LED akan menyala hijau.
- Layar menampilkan animasi daya hidup.

Mematikan Radio

Prosedur:

Untuk menonaktifkan radio, tekan dan tahan tombol Power atau nonaktifkan sakelar penyalaan.

Jika radio Anda berhasil dinonaktifkan, radio akan menampilkan indikasi berikut:

• Nada akan berbunyi.
- Layar mati.

3.2

Menyesuaikan Volume

Prosedur:

Lakukan salah satu tindakan berikut:

• Untuk menaikkan volume radio, tekan tombol Volume Up.
• Untuk menurunkan volume radio, tekan tombol Volume Down.
• Untuk mematikan suara radio, tekan dan tahan tombol Volume Down hingga layar menampilkan x.

3.3

Mengaktifkan Titik Akses Wi-Fi yang Dikonfigurasi Sebelumnya (PWAP)

Fitur ini menyediakan koneksi Wi-Fi sementara bagi radio untuk mengunduh konfigurasi dari portal. Sebagai ganti konfigurasi manual melalui Server Web Mode Pemeliharaan, Anda dapat menggunakan titik akses Wi-Fi yang dikonfigurasi sebelumnya untuk koneksi Wi-Fi awal.

Prasyarat:

Pastikan radio Anda dalam Mode Pengguna dan tidak memiliki koneksi internet.

CATATAN: Berikut adalah pengaturan Titik Akses Wi-Fi yang dikonfigurasi sebelumnya, yang didukung oleh radio.

SSID Kata Sandi

Untuk menyambungkan ke PWAP, tekan tombol Menu/ OK dan tombol Channel Up secara bersamaan.

Jika radio berhasil tersambung ke PWAP, radio Anda akan menampilkan indikasi berikut:

- Sebuah nada positif akan berbunyi.

- Layar menampilkan PWAP selama 2 detik.

Radio mengunduh Pengaturan Wi-Fi yang ditetapkan dari server dan menimpa pengaturan Wi-Fi yang dikonfigurasi sebelumnya.

CATATAN: Pengaturan Wi-Fi yang dikonfigurasi sebelumnya akan dihapus saat radio di-boot ulang atau saat Wi-Fi dinonaktifkan.

Bab 4

Indikator Status

Ikon berikut muncul di bilah status pada bagian atas tampilan radio. Ikon disusun dari kiri berdasarkan kemunculan atau penggunaan, dan bersifat spesifik saluran.

Tabel 4: Ikon Layar

Ikon Deskripsi
	Tingkat Sinyal Seluler
	Kegagalan Koneksi Seluler
	Seluler Tidak Tersambung
[2YWS]	Tingkat Sinyal Wi-Fi
	Koneksi Wi-Fi Gagal
	Wi-Fi Tidak Tersambung
	Bluetooth
	Bluetooth Tersambung
	Lokasi
	Pemindaian
	Perangkat Lunak Tersedia
	Mengunduh Perangkat Lunak
	Log Tersedia
	Mengunggah Log
	Darurat
	Peringatan Pribadi Instan

Ikon Deskripsi

Jangan Ganggu

Grup Bicara Area

Selengkapnya

4.2

Indikasi LED

Indikator LED menunjukkan status operasional radio.

Tabel 5: Indikasi LED

Indikasi Mode Pengoperasian
Hijau tidak berkedip	Radio menyalaRadio melakukan transmisiMendengarkan Sekitar
Berkedip hijau	Panggilan masukSelama waktu tunggu panggilan
Hijau berkedip pelan	Radio memasuki Grup Bicara Area
Kuning solid Kondisi darurat dinyatakan
Kuning berkedip cepat	Peringatan Darurat diterima
Berkedip kuning Peringatan Pribadi Instan diterima
Kuning berkedip perlahan	Pemindaian Prioritas diaktifkan
Merah berkedip Radio di luar jangkauan
Berkedip hijau dan kuning	Dalam mode Jangan Ganggu (DND)
Tidak ada indikasi	Radio dimatikanRadio dalam keadaan diam

Bab 5

Memilih Grup Bicara

Prosedur:

Jika menavigasi ke atas atau ke bawah saluran berhasil, radio Anda akan menampilkan indeks saluran dan nama grup bicara baru.

Jika menavigasi ke atas atau ke bawah saluran tidak berhasil, radio Anda akan memutar suara nada indikator negatif dan tetap berada di saluran grup bicara.

Bab 6

Gulir Cepat Daftar Grup Bicara

Daftar grup bicara berisi maksimum 96 saluran.

Urutan saluran sesuai urutan nomor. Anda dapat menekan dan menahan tombol Channel untuk menjalankan gulir cepat. Setelah saluran kedua, Anda dapat menggulir cepat saluran dengan menambahkan 10 saluran.

Contoh: Misalnya, jika radio Anda memiliki 93 saluran, perubahan saluran tambahan adalah CH 80→CH 90→CH 93→CH 1→CH 10→CH 20.

Bab 7

Panggilan Radio

Bab ini menjelaskan pengoperasian untuk menerima, merespons, melakukan, dan menghentikan panggilan. Panggilan yang didukung adalah panggilan Grup, Pribadi, dan Siaran.

Panggilan Grup

Panggilan ke grup pengguna. Radio harus dikonfigurasikan sebagai anggota grup agar Anda dapat saling berkomunikasi.

Panggilan Pribadi

Panggilan dari radio individu ke radio individu lainnya.

Panggilan Siaran

Panggilan dari radio individu ke setiap radio atau pengguna grup bicara siaran.

Digunakan untuk melakukan pengumuman penting, yang memerlukan perhatian penuh.

Anda tidak dapat merespons Panggilan Siaran.

7.1

Melakukan Panggilan di Radio

Prosedur:

1 Lakukan salah satu tindakan berikut:

• Untuk melakukan panggilan grup atau panggilan siaran, pilih Channel→.
• Untuk melakukan panggilan pribadi, pilih Contacts/Info→.

2 Untuk memanggil, tekan dan tahan tombol PTT.

Untuk panggilan siaran, layar menampilkan hitung mundur dari 3, 2, dan 1.

Jika tombol PTT dilepaskan sebelum hitung mundur selesai, panggilan tidak akan dimulai.

3 Tunggu hingga Nada Izin Bicara selesai dan bicaralah ke mikrofon.

4 Untuk mendengarkan, lepaskan tombol PTT.

CATATAN: Langkah ini tidak berlaku untuk panggilan siaran.

Jika radio Anda tidak mendeteksi aktivitas suara selama jangka waktu yang telah ditentukan, panggilan akan berakhir.

7.2

Menerima dan Merespons Panggilan di Radio

Saat Anda menerima panggilan, radio Anda menampilkan indikasi berikut:

• LED hijau akan berkedip.
- Radio bersuara dan panggilan masuk berbunyi melalui speaker.

- Layar menampilkan nama grup bicara dan nama inisiator.

CATATAN: Untuk Panggilan Broadcast, Anda tidak diizinkan untuk Ikut Bicara. Jika Anda mencoba ikut bicara, nada Talkback Dilarang akan berbunyi saat tombol PTT ditekan.

Prosedur:

1 Untuk menanggapi, tekan dan tahan tombol PTT.
2 Tunggu hingga Nada Izin Bicara selesai dan bicaralah ke mikrofon.
3 Untuk mendengarkan, lepaskan tombol PTT.

Bab 8

Supervisory Override mengizinkan pengawas menyela selama panggilan berlangsung kecuali untuk Panggilan Pribadi dan segera memulai panggilan pengawasan.

Jika pengguna menerima atau mengirimkan panggilan dan panggilan yang sedang berlangsung terputus oleh panggilan pengawasan, radio Anda bersuara untuk panggilan pengawasan dan menampilkan alias supervisor.

CATATAN: Untuk informasi selengkapnya mengenai konfigurasi, hubungi dealer atau administrator Anda.

Bab 9

Memeriksa Informasi Radio

Prasyarat: Nyalakan radio Anda.

Prosedur:

1 Untuk memeriksa informasi radio, tekan dan tahan tombol Contacts/Info.
2 Lakukan salah satu tindakan berikut:

• Untuk melihat Peringatan Darurat yang diterima, pilih Alerts.
• Untuk melihat IPA yang diterima, pilih IPA.
• Untuk melihat Status Seluler, pilih Cellular Status.
• Untuk melihat status Wi-Fi, pilih WiFi Status.
• Untuk melihat status Bluetooth, pilih Bluetooth.
• Untuk menghapus pemasangan Bluetooth, pilih Bluetooth→Unpair?→OK.
• Untuk melihat status log, pilih Logs.
• Untuk melihat status unduhan paket Firmware Melalui Udara dan Bahasa, pilih Software.
• Untuk melihat nama radio, pilih Radio ID.
• Untuk melihat nomor seri radio, pilih Serial Number.

Bab 10

Bluetooth

Fitur ini memungkinkan radio tersambung ke Headset berkemampuan Bluetooth (BT) dan Mikrofon Speaker Jarak Jauh melalui koneksi BT.

Bluetooth beroperasi dalam jarak pandang 10 m (32 kaki). Fungsi Bluetooth di radio memiliki daya maksimum 2,5 mW (4 dBm) dengan jangkauan 10 m. Ini adalah jalur tanpa hambatan antara radio Anda dan perangkat berkemampuan Bluetooth.

Jika kualitas suara dan nada terdistorsi atau tidak jelas, posisikan radio dan perangkat berkemampuan BT berdekatan satu sama lain untuk menghasilkan kembali penerimaan audio yang jernih.

10.1

Mengaktifkan atau Menonaktifkan Bluetooth

Mengaktifkan Bluetooth

Prosedur:

Dari menu, pilih Bluetooth→√

Jika BT diaktifkan, radio Anda akan menampilkan indikasi berikut:

• Layar menampilkan ikon BT pada layar asal.
  • Pengumuman Suara berbunyi.

Menonaktifkan Bluetooth

Prosedur:

Dari menu, pilih Bluetooth→x.

Jika BT dinonaktifkan, radio Anda menampilkan indikasi berikut:

• Ikon BT menghilang di layar awal.
  • Pengumuman Suara berbunyi.

10.2

Melihat Status Konektivitas Bluetooth

Prosedur:

Tekan dan tahan tombol Contacts/Info dan pilih Bluetooth.

Jika radio Anda mencari perangkat Bluetooth (BT) yang terakhir disambungkan, radio akan menampilkan Searching... dan membunyikan pengumuman suara.

Jika radio Anda terhubung ke perangkat BT, radio Anda menampilkan Connected dan membunyikan pengumuman suara.

Jika perangkat BT Anda diputuskan dari radio, radio akan membunyikan nada dan mencoba untuk menyambung ulang ke perangkat BT yang sama selama waktu sambungan ulang habis.

10.3

Menghapus Pemasangan Bluetooth

Prosedur:

1 Tekan dan tahan tombol Contacts/Info.
2 Pilih Bluetooth Pairing→→Menu/OK.

Jika penghapusan perangkat Bluetooth yang dipasangkan berhasil, nada positif akan berbunyi. Jika perangkat Bluetooth yang belum dipasangkan dihapus, nada negatif akan berbunyi.

Bab 11

Daftar Kontak

Daftar kontak selalu menampilkan kontak pertama pada daftar berdasarkan kontak terakhir yang dihubungi. Kontak kedua dan seterusnya pada daftar ini berdasarkan urutan abjad.

Daftar kontak mendukung pengguna yang tersedia dan diatur ke Jangan Ganggu (DND). Jika kontak offline, kontak akan disembunyikan dari daftar.

11.1

Mengakses Daftar Kontak

Prosedur:

Lakukan salah satu tindakan berikut:

• Untuk masuk ke Daftar Kontak, tekan tombol Contacts/Info.
• Untuk menggulir Daftar Kontak, tekan tombol P1 atau P2.
• Untuk menggulir Daftar Kontak dengan cepat, tekan dan tahan tombol P1 atau P2.
• Untuk keluar dari Daftar Kontak dan kembali ke layar awal, tekan dan tahan tombol Back/Home atau tunggu hingga pengatur waktu berhenti.

Saat pengatur waktu berhenti, Anda akan keluar dari Daftar Kontak secara otomatis.

Bab 12

Menu

Anda dapat mengakses menu melalui tombol Menu/OK.

Berikut ini adalah fitur yang tersedia dalam Menu.

Tabel 6: Daftar fitur

Fitur Deskripsi

Semua Nada Peringatan Memungkinkan Anda untuk mengaktifkan dan menonaktifkan Semua Nada Peringatan.

Kecerahan Layar Memungkinkan Anda untuk mengatur kecerahan layar di radio Anda.

Pengumuman Suara Memungkinkan Anda untuk mengaktifkan dan menonaktifkan Pengumuman Suara.

Jangan Ganggu (DND) Memungkinkan Anda mengubah mode radio dari tersedia ke "jangan ganggu". CATATAN:Saat DND diaktifkan, Anda tidak akan dapat menerima panggilan grup, panggilan grup cepat, atau panggilan pribadi.

Pemindaian Memungkinkan Anda untuk mengaktifkan dan menonaktifkan fitur Pindai.

Lokasi Memungkinkan Anda untuk mengaktifkan dan menonaktifkan pelaporan lokasi.

Wi-Fi Memungkinkan Anda mengaktifkan dan menonaktifkan modem Wi-Fi.

Seluler Memungkinkan Anda mengaktifkan dan menonaktifkan modem Seluler.

Bluetooth Memungkinkan Anda untuk mengaktifkan dan menonaktifkan Bluetooth.

Speaker Memungkinkan Anda memilih antara speaker internal atau speaker eksternal.

12.1

Mengaktifkan atau Menonaktifkan Semua Nada Peringatan

Mengaktifkan Semua Nada Peringatan

Prosedur:

Dari menu, pilih All Alert Tones→√.

Semua Nada Peringatan aktif dan Pengumuman Suara berbunyi.

MN006371A01-AF

Bab 12 : Menu

Menonaktifkan Semua Nada Peringatan

Prosedur:

Dari menu, pilih All Alert Tones→x.

Semua Nada Peringatan nonaktif dan Pengumuman Suara berbunyi.

12.2

Menyesuaikan Kecerahan Tampilan

Prosedur:

1 Dari menu, pilih Brightness.
2 Pilih tingkat kecerahan mulai dari 0 hingga 8.

12.3

Mengaktifkan atau Menonaktifkan Pengumuman Suara

Mengaktifkan Pengumuman Suara

Prosedur:

Dari menu, pilih Voice Announcements→√.

Pengumuman Suara nyala.

Menonaktifkan Pengumuman Suara

Prosedur:

Dari menu, pilih Voice Announcements→x.

Pengumuman Suara mati.

12.4

Mengaktifkan atau Menonaktifkan DND

Mengaktifkan DND

Prosedur:

Dari menu, pilih DND→√.

Jika DND aktif, radio Anda menampilkan indikasi berikut ini:

• Pengumuman Suara berbunyi.
- LED menampilkan lampu hijau berkedip dan lampu kuning secara berkala.

Menonaktifkan DND

Prosedur:

Jika DND dinonaktifkan, Pengumuman Suara berbunyi.

12.5

Mengaktifkan atau Menonaktifkan Pemindaian

Dari menu, pilih Scan→√

Pemindaian diaktifkan dan Pengumuman Suara berbunyi.

Menonaktifkan Pemindaian

Prosedur:

Dari menu, pilih Scan→x.

Pemindaian dinonaktifkan dan Pengumuman Suara berbunyi.

12.6

Mengaktifkan atau Menonaktifkan Lokasi

Mengaktifkan Lokasi

Prosedur:

Dari menu, pilih Location→√.

Lokasi aktif dan Pengumuman Suara berbunyi.

Menonaktifkan Radio

Prosedur:

Dari menu, pilih Location→x.

Lokasi nonaktif dan Pengumuman Suara berbunyi.

MN006371A01-AF

Bab 12 : Menu

12.7

Mengaktifkan atau Menonaktifkan Wi-Fi

Mengaktifkan Wi-Fi

Prosedur:

Dari menu, pilih Wi-Fi→√.

Wi-Fi aktif dan Pengumuman Suara berbunyi.

Menonaktifkan Wi-Fi

Prosedur:

Dari menu, pilih Wi-Fi→x.

Wi-Fi nonaktif dan Pengumuman Suara berbunyi.

12.8

Menonaktifkan atau Menonaktifkan Seluler

Mengaktifkan Seluler

Prosedur:

Dari menu, pilih Cellular→√

Seluler aktif dan Pengumuman Suara berbunyi.

Menonaktifkan Seluler

Prosedur:

Dari menu, pilih Cellular→x.

Seluler nonaktif dan Pengumuman Suara berbunyi.

12.9

Beralih antara Mode Speaker

Prosedur:

1 Dari menu, pilih Speaker.
2 Lakukan salah satu tindakan berikut:

• Untuk mengaktifkan speaker internal, pilih Internal.
• Untuk mengaktifkan speaker eksternal, pilih External.

Pengumuman Suara berbunyi.

Bab 13

Peringatan Pribadi Instan

Peringatan Pribadi Instan (IPA) adalah pemberitahuan yang dapat Anda kirim ke kontak yang sibuk atau tidak dapat membalas panggilan grup atau pribadi.

Saat Anda menerima IPA, radio Anda akan membunyikan nada dan menampilkan ikon dan alias pengirim.

IPA yang diterima disimpan dalam Daftar Status IPA, Anda pun dapat melihat dan membalas setiap saat. Saat beberapa IPA diterima, IPA terbaru akan muncul di bagian atas daftar. Daftar Status IPA dapat menyimpan hingga sembilan peringatan.

Jika Anda memiliki panggilan pribadi dengan pengirim IPA, IPA akan dihapus secara otomatis.

13.1

Mengirimkan IPA

Prosedur:

Pilih tombol Contacts/Info→→Menu/OK.

Radio akan menampilkan indikasi berikut:

• Nada akan berbunyi.
- Layar menampilkan Alert Sent.

13.2

Menerima IPA

Saat Anda menerima IPA selama mode diam, radio Anda menampilkan indikasi berikut:

• IPA ditambahkan ke Daftar Status IPA.
  • Nada akan berbunyi.
  • LED kuning berkedip hingga IPA dihapus.
• Layar menampilkan ikon dan alias IPA.

13.3

Melihat Daftar IPA

Prosedur:

Tekan dan tahan tombol Contacts/Info dan pilih IPA.

Layar menampilkan IPA terbaru yang diterima, diikuti hingga delapan peringatan tersisa.

13.4

Menghapus Daftar Status IPA

Prosedur:

Lakukan salah satu tindakan berikut:

- Dari daftar kontak atau daftar IPA, pilih kontak yang ingin Anda hapus, lalu tekan dan tahan tombol PTT untuk melakukan panggilan

MN006371A01-AF

Bab 13 : Peringatan Pribadi Instan

• Dalam Daftar Status IPA, pilih IPA yang ingin Anda hapus, lalu tekan dan tahan tombol Menu/OK.
• Matikan radio Anda untuk menghapus semua IPA.

Bab 14

Pengoperasian Darurat

Ada dua cara untuk menyatakan atau membatalkan Darurat.

Anda dapat menyatakan atau membatalkan pesan Darurat secara lokal dengan menekan tombol Emergency.

Anda juga dapat menyatakan atau membatalkan Darurat dari jarak jauh oleh pengguna yang diizinkan melalui APLIKASI WAVE atau dispatcher.

Jika pesan Darurat telah dinyatakan dan radio berhasil masuk ke mode Darurat, radio Anda menunjukkan bahwa mode ini sedang dalam keadaan darurat. Jika ikon Darurat pada layar berkedip, Anda hanya diizinkan untuk melihat kontrol volume, membuat panggilan darurat, dan keluar dari mode darurat.

Selama mode Darurat, semua panggilan yang dilakukan dinyatakan sebagai Panggilan Darurat dan fitur tertentu seperti mengubah grup bicara dibatasi.

Bergantung pada konfigurasi Anda, ada dua tipe inisiasi panggilan darurat. Untuk tipe manual, saat panggilan Darurat dimulai, Peringatan Darurat dikirim, Anda harus menekan dan menahan tombol PTT untuk memulai panggilan darurat. Untuk tipe otomatis, saat panggilan Darurat dimulai, peringatan dikirim dan panggilan darurat dimulai tanpa perlu menekan dan menahan tombol PTT. Mikrofon radio diaktifkan secara otomatis selama 10 detik dan berhenti mengirim transmisi saat durasi berakhir.

14.1

Menyatakan Darurat

Prosedur:

Tekan dan tahan tombol Emergency.

Layar menampilkan hitung mundur dari 3, 2, dan 1 dengan nada yang meninggi.

Jika tombol Emergency dilepas sebelum hitung mundur selesai, Darurat tidak dimulai.

Jika Darurat berhasil dinyatakan, radio akan menampilkan indikasi sebagai berikut:

• Nada Darurat akan berbunyi.

• LED kuning akan menyala.

- Layar menampilkan ikon Darurat.

Jika Darurat gagal dinyatakan, radio Anda kembali ke saluran yang dipilih sebelumnya.

14.2

Membatalkan Darurat

Prosedur:

Tekan dan tahan tombol Emergency saat berada dalam mode Darurat.

Layar menampilkan hitung mundur dari 3, 2, dan 1 dengan nada yang meninggi.

Jika tombol Emergency dilepas sebelum hitung mundur selesai, Darurat tidak akan dibatalkan dan radio tetap dalam mode Darurat.

Jika Darurat berhasil dibatalkan, tampilan akan kembali ke saluran yang dipilih sebelumnya.

14.3

Menerima Peringatan Darurat

Saat Anda menerima Peringatan Pernyataan Darurat, radio Anda menampilkan indikator berikut:

• Nada Darurat akan berbunyi.
- Peringatan Darurat ditambahkan ke Daftar Peringatan Darurat.
• LED kuning berkedip
- Layar menampilkan ikon Peringatan Pernyataan Darurat di bilah status dan alias inisiator.
- Peringatan tersebut memiliki prioritas yang lebih tinggi dibandingkan melakukan atau menerima panggilan.

Saat Anda menerima Peringatan Darurat Dibatalkan, radio Anda menampilkan indikator berikut:

• Nada Darurat akan berbunyi.
- Peringatan Darurat dihapus dari Daftar Peringatan Darurat.
- Layar menampilkan ikon Peringatan Darurat Dibatalkan dan alias inisiator.
- Peringatan tersebut memiliki prioritas yang lebih tinggi dibandingkan melakukan atau menerima panggilan.

14.4

Merespons Peringatan Darurat

Prosedur:

1 Tekan dan tahan tombol Contacts/Info.
2 Pilih Emergency Alert→. Jika Daftar Peringatan Darurat kosong, Emergency Alert tidak ditampilkan.

3 Untuk memanggil, tekan dan tahan tombol PTT.

14.5

Menerima Panggilan Darurat

Saat Anda menerima Panggilan Darurat, radio Anda menampilkan indikator berikut:

• Nada Darurat akan berbunyi.
• LED hijau akan berkedip.
- Untuk Panggilan grup, layar akan menampilkan alias saluran Grup Bicara, lalu menggulir ikon Darurat sebelum Alias inisiator.
- Untuk Panggilan Pribadi, layar menampilkan ikon Panggilan Darurat dan alias inisiator.

14.6

Menghapus Daftar Peringatan Darurat

Prasyarat: Peringatan Darurat dalam Daftar Peringatan Darurat dihapus saat Peringatan Darurat yang dibatalkan diterima. Atau, kosongkan daftar secara manual dengan tindakan berikut.

Prosedur:

Lakukan salah satu tindakan berikut:

• Dalam Daftar Peringatan Darurat, pilih Alias Peringatan Darurat, lalu tekan dan tahan tombol Menu/OK.
• Matikan radio Anda untuk menghapus semua Peringatan Darurat.

Setelah semua Peringatan Darurat dihapus, ikon Peringatan Darurat akan dihapus dari bilah Status, Emergency Alert tidak ditampilkan dari opsi tombol Contacts/Info, dan LED kuning akan padam.

Bab 15

Grup Bicara Area

Jika Anda memasuki area geografis, Anda dapat melihat dan mendengar pemberitahuan untuk area grup bicara dalam batasan wilayah tersebut.

Grup Bicara Area ditambahkan ke Daftar Grup Bicara Area sesuai urutan abjad. Setelah Anda ditambahkan ke Daftar Grup Bicara Area, radio Anda akan menerima panggilan dari Grup Bicara Area dan Saluran Grup Bicara sebelum Anda masuk ke zona Grup Bicara Area. Anda dapat menggunakan tombol Channel untuk menelusuri Daftar Saluran Grup Bicara dan ke dalam Daftar Grup Bicara Area. Nomor Saluran tidak ditampilkan saat Anda berada di Grup Bicara Area.

Jika Anda berada di Grup Bicara Area, radio akan membunyikan Pengumuman Suara, LED akan berkedip hijau, dan layar akan menampilkan alias grup bicara saat Anda menekan dan menahan tombol Menu/OK untuk bergabung dengan grup bicara. Jika Anda tidak memilih grup bicara pada saat itu, Grup Bicara Area tersebut ditempatkan di akhir daftar saluran, Anda mungkin perlu memilih grup bicara secara manual jika diinginkan.

Saat memanggil tanpa memilih Grup Bicara Area, grup bicara saat ini akan menerima panggilan.

Jika Anda keluar dari Grup Bicara Area, radio akan membunyikan Pengumuman Suara dan layar akan menampilkan alias grup bicara juga. Jika Anda sedang menelepon saat keluar dari Grup Bicara Area, panggilan akan berlanjut tanpa mematikan panggilan. Saat panggilan akhirnya berakhir, radio Anda akan keluar dari Grup Bicara Area.

Jika Grup Bicara Area dihapus, Anda akan kembali ke saluran sebelumnya.

Bab 16

Radio Stun

Radio Stun menunjukkan bahwa radio dinonaktifkan.

Saat radio Anda berada dalam mode Radio Stun, semua tombol dinonaktifkan kecuali tombol Power, Contacts/Info (hanya Info yang tersedia), P1, P2, dan Volume Up and Down. Semua Nada Peringatan dan Pengumuman Suara diaktifkan, tetapi semua aktivitas suara, termasuk Darurat dinonaktifkan.

Dalam keadaan menyala, menekan dan menahan tombol Contacts/Info akan menampilkan layar Radio Stun sebelum menampilkan layar Info Status.

Bab 17

Pengguna Dinonaktifkan atau Ditangguhkan

Pengguna Dinonaktifkan atau Ditangguhkan menunjukkan bahwa akun Anda dinonaktifkan atau ditangguhkan. Jika akun Anda dinonaktifkan atau ditangguhkan, Anda tidak dapat login ke server PTT.

Radio membunyikan nada, LED merah berkedip, dan layar Pengguna Dinonaktifkan.

Tombol Contacts/Info, Menu/OK, dan Volume Up and Down masih berfungsi normal.

Bab 18

Fitur ini memungkinkan pengguna yang sah untuk mendengarkan audio sekitar radio tertentu selama mode diam.

Saat pengguna yang sah mulai mendengarkan sekitar di radio tertentu, radio akan memutar nada, menampilkan layar mendengarkan sekitar dan alias pengguna yang berwenang. Mendengarkan sekitar akan berhenti saat ada tipe panggilan berbeda dimulai atau diterima atau saat pengguna yang sah mengakhiri panggilan mendengarkan sekitar.

CATATAN: Fitur ini berfungsi paling baik dengan mikrofon visor omnidireksional (GMMN4065_).

Bab 19

Daftar Aksesori Resmi

Tabel 7: Audio

Nomor Komponen Deskripsi
AC000240A01 Speaker Eksternal Wideband, 16 W
GMMN4065_ Mikrofon Visor (omni-direksional)
PMMN4127 ^1	RSM Bluetooth
PMMN4129_ Mikrofon Ringkas Wideband

Tabel 8: Antena

Nomor Komponen Deskripsi

AN000358A01 Antena LTE dengan dudukan dasbor (area utama dan keragaman)

AN000359A01 Antena GNSS dasbor LNA atau dudukan jendela aktif

Tabel 9: Kabel

Nomor Komponen Deskripsi

CB000935A01 Adaptor Terminal Giboshi (hanya model Jepang)

HKN4137_Kabel Daya Mobile 10 kaki, 14 AWG, 15 A

HKN9327_R Kabel Sakelar Pengapian

PMKN4147_Kabel Pemrograman USB MMP Telekomunikasi Depan

PMLN8153_Adaptor Catu Daya dan Kabel

Tabel 10: Aksesori Pemasangan

Nomor Komponen Deskripsi

FTN6083_ Aksesori Pemasangan DIN

RLN6466_ Kit Trunion Profil Rendah

RLN6467_ Kit Trunion Profil Tinggi

RLN6468_ Trunion Penguncian Tombol

Tabel 11: Aksesori Lainnya

Nomor Komponen Deskripsi

GMBN1021_Segel Konektor Aksesori Belakang dengan Pin

HLN6325_Kit diode

HLN9457_Kit Konektor MAP 16 Pin

PMLN5620_ Pemanjang Konektor (20 buah)

PMPN4076_ Catu Daya Wedge

RLN4836_R Sakelar Kaki Darurat

RLN4856_ PTT Sakelar Kaki Dudukan Remote

RLN4857_ Tombol Tekan dengan PTT Remote
