PANDUAN PENGGUNA GRC 18V60 Professional BOSCH

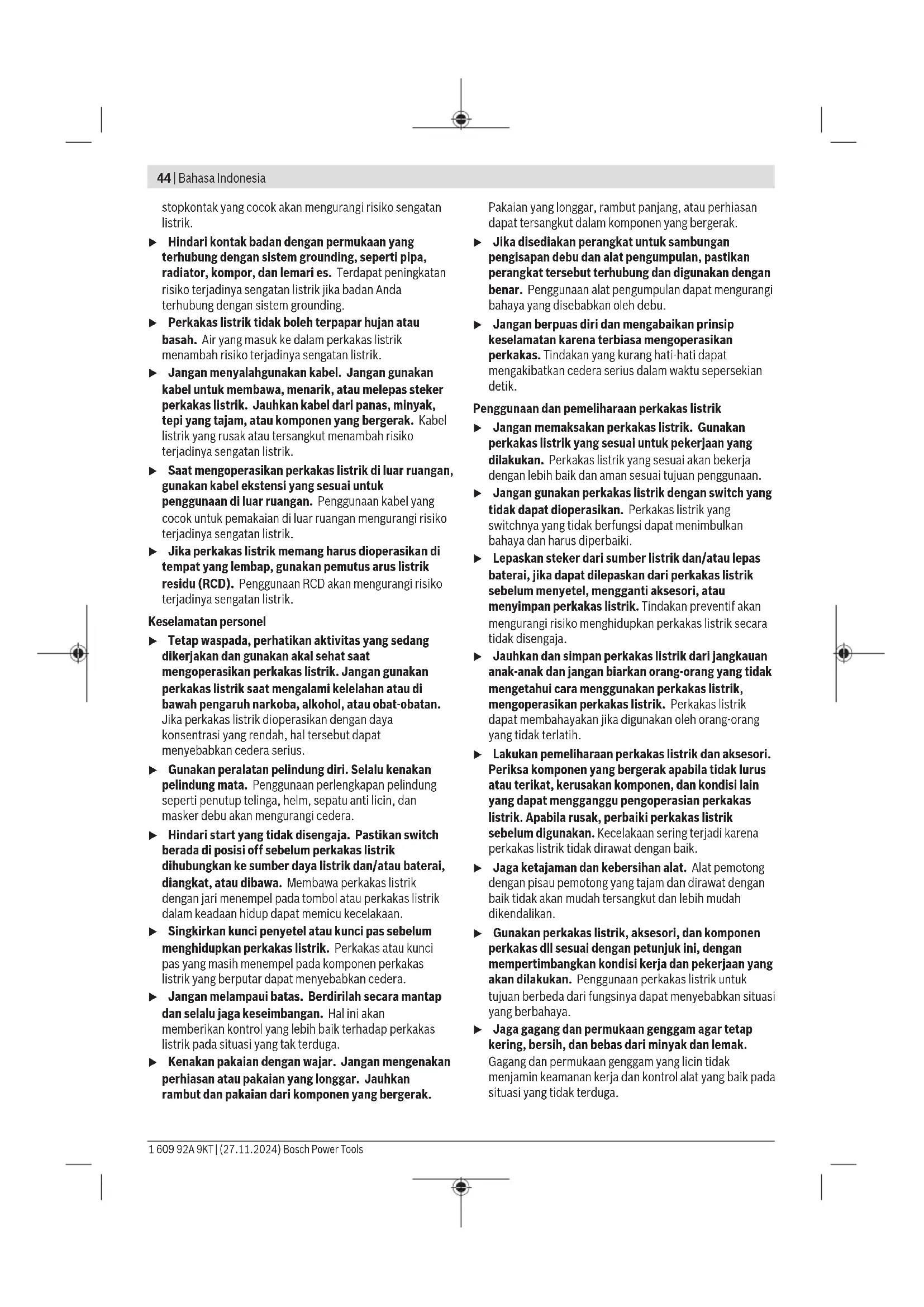

แบตเตอรี่แพ็ค/แบตเตอรี่: ลิเธียม ไอออน: กรุณาปฏิบัติตามคำแนะนำในบทการขนส่ง (ดู "การขนส่ง", หน้า43) Bahasa Indonesia Petunjuk Keselamatan Petunjuk keselamatan umum untuk perkakas listrik PERINGATAN Baca semua peringatan, petunjuk, ilustrasi, dan spesifikasi keselamatan yang diberikan bersama perkakas listrik ini. Kesalahan dalam menjalankan petunjuk di bawah ini dapat mengakibatkan sengatan listrik, kebakaran, dan/atau cedera serius. Simpanlah semua peringatan dan petunjuk untuk penggunaan di masa mendatang. Istilah "perkakas listrik" dalam peringatan mengacu pada perkakas listrik yang dioperasikan dengan listrik (menggunakan kabel) atau perkakas listrik yang dioperasikan dengan baterai (tanpa kabel). Keamanan tempat kerja u Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atau gelap dapat memicu kecelakaan. u Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan, seperti adanya cairan, gas, atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang kemudian mengakibatkan debu atau uap terbakar. u Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perkakas listrik. Gangguan dapat menyebabkan hilangnya kendali. Keamanan listrik u Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan menggunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem grounding. Steker yang tidak dimodifikasi dan Bosch Power Tools 1 609 92A 9KT | (27.11.2024)44 | Bahasa Indonesia stopkontak yang cocok akan mengurangi risiko sengatan listrik. u Hindari kontak badan dengan permukaan yang terhubung dengan sistem grounding, seperti pipa, radiator, kompor, dan lemari es. Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung dengan sistem grounding. u Perkakas listrik tidak boleh terpapar hujan atau basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya sengatan listrik. u Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, atau melepas steker perkakas listrik. Jauhkan kabel dari panas, minyak, tepi yang tajam, atau komponen yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya sengatan listrik. u Saat mengoperasikan perkakas listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang cocok untuk pemakaian di luar ruangan mengurangi risiko terjadinya sengatan listrik. u Jika perkakas listrik memang harus dioperasikan di tempat yang lembap, gunakan pemutus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik. Keselamatan personel u Tetap waspada, perhatikan aktivitas yang sedang dikerjakan dan gunakan akal sehat saat mengoperasikan perkakas listrik. Jangan gunakan perkakas listrik saat mengalami kelelahan atau di bawah pengaruh narkoba, alkohol, atau obat-obatan. Jika perkakas listrik dioperasikan dengan daya konsentrasi yang rendah, hal tersebut dapat menyebabkan cedera serius. u Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perlengkapan pelindung seperti penutup telinga, helm, sepatu anti licin, dan masker debu akan mengurangi cedera. u Hindari start yang tidak disengaja. Pastikan switch berada di posisi off sebelum perkakas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, atau dibawa. Membawa perkakas listrik dengan jari menempel pada tombol atau perkakas listrik dalam keadaan hidup dapat memicu kecelakaan. u Singkirkan kunci penyetel atau kunci pas sebelum menghidupkan perkakas listrik. Perkakas atau kunci pas yang masih menempel pada komponen perkakas listrik yang berputar dapat menyebabkan cedera. u Jangan melampaui batas. Berdirilah secara mantap dan selalu jaga keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga. u Kenakan pakaian dengan wajar. Jangan mengenakan perhiasan atau pakaian yang longgar. Jauhkan rambut dan pakaian dari komponen yang bergerak. Pakaian yang longgar, rambut panjang, atau perhiasan dapat tersangkut dalam komponen yang bergerak. u Jika disediakan perangkat untuk sambungan pengisapan debu dan alat pengumpulan, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan alat pengumpulan dapat mengurangi bahaya yang disebabkan oleh debu. u Jangan berpuas diri dan mengabaikan prinsip keselamatan karena terbiasa mengoperasikan perkakas. Tindakan yang kurang hati-hati dapat mengakibatkan cedera serius dalam waktu sepersekian detik. Penggunaan dan pemeliharaan perkakas listrik u Jangan memaksakan perkakas listrik. Gunakan perkakas listrik yang sesuai untuk pekerjaan yang dilakukan. Perkakas listrik yang sesuai akan bekerja dengan lebih baik dan aman sesuai tujuan penggunaan. u Jangan gunakan perkakas listrik dengan switch yang tidak dapat dioperasikan. Perkakas listrik yang switchnya yang tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki. u Lepaskan steker dari sumber listrik dan/atau lepas baterai, jika dapat dilepaskan dari perkakas listrik sebelum menyetel, mengganti aksesori, atau menyimpan perkakas listrik. Tindakan preventif akan mengurangi risiko menghidupkan perkakas listrik secara tidak disengaja. u Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara menggunakan perkakas listrik, mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih. u Lakukan pemeliharaan perkakas listrik dan aksesori. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkakas listrik. Apabila rusak, perbaiki perkakas listrik sebelum digunakan. Kecelakaan sering terjadi karena perkakas listrik tidak dirawat dengan baik. u Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pisau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih mudah dikendalikan. u Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbeda dari fungsinya dapat menyebabkan situasi yang berbahaya. u Jaga gagang dan permukaan genggam agar tetap kering, bersih, dan bebas dari minyak dan lemak. Gagang dan permukaan genggam yang licin tidak menjamin keamanan kerja dan kontrol alat yang baik pada situasi yang tidak terduga. 1 609 92A 9KT | (27.11.2024) Bosch Power ToolsBahasa Indonesia | 45 Penggunaan dan pemeliharaan perkakas baterai u Isi ulang daya hanya dengan pengisi daya yang ditentukan oleh produsen. Pengisi daya yang sesuai untuk satu jenis set baterai dapat menyebabkan risiko kebakaran apabila digunakan dengan set baterai lain. u Hanya gunakan perkakas listrik dengan set baterai yang dirancang khusus. Penggunaan set baterai lain dapat menyebabkan risiko cedera dan kebakaran. u Apabila set baterai tidak digunakan, jauhkan dari benda logam lainnya, seperti klip kertas, koin, kunci, paku, sekrup, atau benda logam kecil lainnya yang dapat membuat sambungan dari satu terminal ke terminal lainnya. Memendekkan terminal baterai dapat menyebabkan kebakaran atau api. u Cairan dapat keluar dari baterai jika baterai tidak digunakan dengan benar; hindari kontak. Jika terjadi kontak secara tidak disengaja, bilas dengan air. Jika cairan mengenai mata, segara hubungi bantuan medis. Cairan yang keluar dari baterai dapat menyebabkan iritasi atau luka bakar. u Jangan gunakan set baterai atau perkakas yang rusak atau telah dimodifikasi. Baterai yang rusak atau telah dimodifikasi dapat menimbulkan kejadian yang tak terduga seperti kebakaran, ledakan, atau risiko cedera. u Jangan meletakkan set baterai atau perkakas di dekat api atau suhu tinggi. Paparan terhadap api atau suhu di atas 130°C dapat memicu ledakan. u Ikuti semua petunjuk pengisian daya dan jangan mengisi daya set baterai atau perkakas di luar rentang suhu yang ditentukan dalam petunjuk. Pengisian daya yang tidak tepat atau di luar rentang suhu yang ditentukan dapat merusak baterai dan meningkatkan risiko kebakaran. Servis u Minta teknisi berkualifikasi untuk menyervis perkakas listrik dengan hanya menggunakan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkakas listrik. u Jangan pernah melakukan servis pada baterai yang telah rusak. Servis baterai hanya boleh dilakukan oleh produsen atau penyedia servis resmi. Petunjuk keselamatan untuk obeng ratchet u Pegang perkakas listrik pada permukaan gagang isolator saat pengoperasian yang memungkinkan alat pengencang bersentuhan dengan kabel yang tidak terlihat. Menyentuh alat pengencang yang dialiri listrik dapat menyebabkan bagian logam perkakas listrik dialiri listrik, sehingga berisiko mengakibatkan sengatan listrik pada operator. u Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa yang tidak terlihat atau hubungi perusahaan pengadaan setempat. Sentuhan dengan kabel-kabel listrik dapat mengakibatkan api dan kontak listrik. Pipa gas yang dirusak dapat mengakibatkan ledakan. Pipa air yang dirusak mengakibatkan barang- barang menjadi rusak. u Pegang perkakas listrik dengan kencang. Saat mengencangkan dan mengendurkan obeng dapat terjadi reaksi torsi yang tinggi sesaat. u Gunakan alat kerja dengan aman. Benda yang ditahan dalam alat pemegang atau bais lebih aman daripada benda yang dipegang dengan tangan. u Asap dapat keluar apabila terjadi kerusakan atau penggunaan yang tidak tepat pada baterai. Baterai dapat terbakar atau meledak. Biarkan udara segar mengalir masuk dan kunjungi dokter apabila mengalami gangguan kesehatan. Asap tersebut dapat mengganggu saluran pernafasan. u Jangan memodifikasi dan membuka baterai. Terdapat risiko korsleting. u Baterai dapat rusak akibat benda-benda lancip, seperti jarum, obeng, atau tekanan keras dari luar. Hal ini dapat menyebabkan terjading hubungan singkat internal dan baterai dapat terbakar, berasap, meledak, atau mengalami panas berlebih. u Hanya gunakan baterai pada produk dari produsen. Hanya dengan cara ini, baterai dapat terlindung dari kelebihan muatan. Lindungi baterai dari panas, misalnya juga dari paparan sinar matahari dalam waktu yang lama, api, kotoran, air dan kelembapan. Terdapat risiko ledakan dan korsleting. u Alat sisipan dapat menjadi panas saat pengoperasian! Terdapat risiko terbakar saat mengganti alat sisipan. Gunakan sarung tangan pelindung untuk melepaskan alat sisipan. Simbol-simbol Simbol-simbol berikut dapat membantu Anda dalam menggunakan perkakas listrik. Pelajari dan ingat simbol- simbol berikut beserta maknanya. Pengertian yang betul dari simbol-simbol ini bisa membantu Anda untuk menggunakan perkakas listrik dengan lebih baik dan aman. Simbol dan artinya Penyimpanan data diaktifkan pada perkakas listrik ini. Spesifikasi produk dan performa Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka yang berat. Bosch Power Tools 1 609 92A 9KT | (27.11.2024)46 | Bahasa Indonesia Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian. Tujuan penggunaan Perkakas listrik ini cocok untuk memasang dan mengendurkan sekrup serta untuk mengencangkan dan mengendorkan mur masing-masing dalam batas ukuran yang ditentukan. Ilustrasi komponen Penomoran ilustrasi komponen mengacu pada gambar perkakas listrik pada halaman grafis. (1) Dudukan alat kerja (2) Switch arah putaran (3) Nozel pelumas (4) Gagang (permukaan genggam berisolator) (5) Antarmuka Pengguna (6) Tombol pelepas baterai (7) Baterai (8) Tombol on/off (9) Kunci pengaman (10) Lampu kerja (LED) (11) Tombol mode (12) Indikator untuk mode (13) Alat sisipan Data teknis Obeng ratchet berdaya baterai GRC 18V-60 Nomor barang 3601JN80.. Tegangan nominal V= 18 Kecepatan idle

kg 1,3 – 2,4 Suhu sekitar yang direkomendasikan saat pengisian daya °C 0 ... +35 Suhu sekitar yang diizinkan saat pengoperasian

dan saat penyimpanan °C –20 ... +50 Baterai yang direkomendasikan GBA 18V... ProCORE18V... Obeng ratchet berdaya baterai GRC 18V-60 Perangkat pengisi daya yang direkomendasikan GAL 18... GAX 18... GAL 36...

Diukur denganGBA 18V 1.5Ah danGBA 18V 12Ah. C) daya terbatas pada suhu <0°C Nilai dapat berbeda-beda bergantung pada produk dan mungkin tunduk pada kondisi lingkungan serta penggunaan. Informasi lebih lanjut pada www.bosch-professional.com/wac. Baterai Bosch menjual perkakas listrik berdaya baterai bahkan tanpa baterai yang disertakan. Keterangan apakah lingkup pengiriman perkakas listrik termasuk dengan baterai dapat ditemukan di kemasan. Mengisi daya baterai u Hanya gunakan pengisi daya yang tercantum pada data teknis. Hanya pengisi daya ini yang sesuai dengan baterai li-ion yang digunakan pada perkakas listrik Anda. Catatan: Baterai lithium-ion dikirim dalam keadaan terisi daya sebagian berdasarkan peraturan transportasi internasional. Untuk menjamin daya penuh dari baterai, isi daya baterai hingga penuh sebelum menggunakannya untuk pertama kali. Memasang baterai Masukkan baterai yang telah terisi daya ke dalam dudukan baterai hingga baterai terkunci. Melepas baterai Untuk melepas baterai, tekan tombol pelepas baterai dan keluarkan baterai. Jangan melepas baterai dengan paksa. Bateraimemiliki 2 level penguncian untuk mencegah baterai terlepas saat tombol pelepas bateraiditekan secara tidak sengaja. Selama baterai terpasang di dalam perkakas listrik, baterai ditahan posisinya menggunakan pegas. Indikator level pengisian daya baterai Catatan: Tidak semua jenis baterai memiliki indikator level pengisian daya. LED berwarna hijau dari indikator level pengisian daya baterai menampilkan level pengisian daya baterai. Atas dasar keselamatan, permintaan level pengisian daya baterai hanya dapat dilakukan saat perkakas listrik dalam keadaan berhenti. Tekan tombol indikator level pengisian daya baterai atau untuk menampilkan level pengisian baterai. Hal ini juga dapat dilakukan saat baterai dilepas. Apabila LED tidak menyala setelah menekan tombol indikator level pengisian daya, terdapat kerusakan pada baterai dan baterai harus diganti. 1 609 92A 9KT | (27.11.2024) Bosch Power ToolsBahasa Indonesia | 47 Tipe baterai GBA 18V... LED Kapasitas Lampu permanen hijau 3× 60–100% Lampu permanen hijau 2× 30–60% Lampu permanen hijau 1× 5–30% Lampu berkedip hijau 1× 0–5% Tipe baterai ProCORE18V... LED Kapasitas Lampu permanen hijau 5× 80–100% Lampu permanen hijau 4× 60–80% Lampu permanen hijau 3× 40–60% Lampu permanen hijau 2× 20–40% Lampu permanen hijau 1× 5–20% Lampu berkedip hijau 1× 0–5% Petunjuk untuk penanganan baterai yang optimal Lindungilah baterai dari kelembapan dan air. Simpan baterai hanya pada rentang suhu antara –20 °C hingga 50 °C. Janganlah meletakkan baterai di dalam mobil, misalnya pada musim panas. Bersihkanlah lubang ventilasi baterai dengan kuas yang lunak, bersih dan kering secara berkala. Waktu pengoperasian yang berkurang secara signifikan setelah pengisian daya menunjukkan bahwa baterai telah habis dan perlu diganti. Perhatikan petunjuk untuk membuang. Cara memasang u Lepaskan baterai dari perkakas listrik sebelum melakukan pekerjaan apa pun pada perkakas listrik (misalnya perawatan, penggantian alat kerja, dll.). Terdapat risiko cedera apabila tombol on/off ditekan secara tidak sengaja. Mengganti alat sisipan (lihat gambar A) u Pastikan alat terpasang pada dudukan alat kerja saat memasang alat sisipan. Jika alat sisipan tidak dipasang dengan kencang pada dudukan alat kerja, alat dapat 'terlepas dan menjadi tidak terkendali. Pasang alat sisipan (13) pada kotak dudukan alat kerja (1). Penggunaan u Pasang perkakas listrik pada mur/sekrup hanya saat dalam keadaan mati. Alat sisipan yang berputar dapat tergelincir. Mengatur arah putaran (lihat gambarB) u Kepala obeng ratchet dan switch arah putaran dapat menjadi panas saat alat dioperasikan. Terdapat risiko luka bakar jika menyentuh komponen yang panas. Biarkan obeng ratchet menjadi dingin. Arah putaran perkakas listrik dapat diubah dengan switch pengubah arah (2). Hal tersebut tidak dapat dilakukan jika tombol on/off (8) ditekan. Putaran ke kanan: Untuk memasang sekrup dan mengencangkan mur, putar switch arah putaran(2) berlawanan arah jarum jam. Putaran ke kiri: Untuk mengendurkan atau melepaskan sekrup dan mur, putar switch arah putaran(2) searah jarum jam. Mengaktifkan/menonaktifkan perkakas listrik Catatan: Buka kunci tombol on/off(8) dengan menekan kunci pengaman(9) ke arah ke atas (lihat gambarD). Untuk menggunakan pertama kali perkakas listrik, tekan dan tahan tombol on/off (8). Lampu kerja (10) akan menyala saat tombol on/off (8) ditekan ringan atau ditekan kuat dan dapat membantu menerangi area kerja saat kondisi cahaya minim. Untuk menonaktifkan perkakas listrik, lepaskan tombol on/ off (8). Catatan: Kunci tombol on/off(8) setelah selesai mengoperasikan alat dengan menekan kunci pengaman(9) ke arah ke bawah (lihat gambarD). Antarmuka Pengguna Antarmuka Pengguna(5), lihat gambarC, digunakan untuk pemilihan awal mode. Pemilihan awal mode Dengan tombol mode(11), mode yang diinginkan dapat dipilih terlebih dahulu dalam 3 level. Tekan tombol mode(11) berulang kali hingga pengaturan yang diinginkan ditunjukkan pada indikator untuk mode(12). Kecepatan putaran yang diperlukan bergantung pada bahan yang dikerjakan dan kondisi pengerjaan dan dapat ditetapkan melalui uji coba secara praktis. Torque RPM

Catatan: Grafik pemilihan awal mode hanya ditujukan sebagai referensi dan tidak mewakili nilai sebenarnya. Bosch Power Tools 1 609 92A 9KT | (27.11.2024)48 | Tiếng Việt Perawatan dan servis Perawatan dan pembersihan u Lepaskan baterai dari perkakas listrik sebelum melakukan pekerjaan apa pun pada perkakas listrik (misalnya perawatan, penggantian alat kerja, dll.). Terdapat risiko cedera apabila tombol on/off ditekan secara tidak sengaja. u Perkakas listrik dan lubang ventilasi harus selalu dibersihkan agar perkakas dapat digunakan dengan baik dan aman. Layanan pelanggan dan konsultasi penggunaan Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di: www.bosch-pt.com Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar produk kami beserta aksesorinya. Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk. Indonesia PT Robert Bosch Indonesia Arkadia Green Park Tower G – 7thfloor Jl. Let. Jend. TB. Simatupang Kav.88 Jakarta 12520 Tel.: (021) 3005 5800 Fax: (021) 3005 5801 E-Mail: boschpowertools@id.bosch.com www.bosch-pt.co.id Alamat layanan lainnya dapat ditemukan di: www.bosch-pt.com/serviceaddresses Transpor Baterai li-ion yang direkomendasikan tunduk pada persyaratan terkait peraturan tentang bahan-bahan yang berbahaya. Baterai dapat diangkut di jalan oleh penggunanya tanpa pembatasan lebih lanjut. Pada pengiriman oleh pihak ketiga (misalnya transportasi udara atau perusahaan ekspedisi), persyaratan terkait pengemasan dan pemberian tanda harus diperhatikan. Dalam hal ini, diperlukan konsultasi dengan ahli bahan- bahan berbahaya saat menyiapkan barang pengiriman. Kirimkan baterai hanya jika housing-nya tidak rusak. Tutup bagian-bagian yang terbuka dan kemas baterai agar tidak bergerak-gerak di dalam kemasan. Taatilah peraturan- peraturan nasional lainnya yang mungkin lebih rinci yang berlaku di negara Anda. Cara membuang Perkakas listrik, baterai, aksesori dan kemasan harus didaur ulang dengan cara yang ramah lingkungan. Jangan membuang perkakas listrik, aki/baterai ke dalam sampah rumah tangga! Baterai: Li-ion: Perhatikanlah petunjuk-petunjuk dalam bab Transpor (lihat „Transpor“, Halaman48). Tiếng Việt Hướng dẫn an toàn Hướng dẫn an toàn chung cho dụng cụ điện
