PANDUAN PENGGUNA Compacteo Ergo TW5376HO TEFAL

Jangan pegang penyambung alat atau tiub dekat dengan mata dan telinga anda.

Jangan gunakan pembersih hampagas anda pada permukaan yang basah, air atau apa juga jenis cecair, bahan yang panas, bahan yang tersangat halus (plaster, simen, abu...), objek yang besar dan tajam (kaca pecah), produk yang berbahaya (pelarut, pelekang cat...), bahan yang mengakis (asid, cecair pencuci...), bahan yang mudah terbakar dan meletup (berasaskan petroleum atau alkohol).

Jangan sesekali merendamkan peralatan di dalam air, jangan merenjiskan air ke atas peralatan dan jangan menyimpannya di luar rumah.

Matikan dan cabut palam dari soket dinding.

• sebaik sahaja selepas mengguna,
• setiap kali anda menukar aksesori,
• setiap kali sebelum mengendalikan pembersihan, penyenggaraan dan penukaran penapis.

Jangan gunakan peralatan:

Pembaikan harus dilakukan oleh pakar dengan barang ganti yang asli.

1. a - Meletak untuk menyimpan secara melintang b - Meletak untuk menyimpan secara menegak
2. Pedal On/Off
3. Pengatur kuasa elektronik *
4. Pedal penggulung kord
5. Grid saluran keluar udara
6. a - Pemegang untuk membawa secara menegak b - Handel melintang mudah alih untuk membawa
7. Penutup ruang pemungut habuk
8. Penutup
9. Bukaan penyedut
   10.Sisip pembuka tutup
   11.Grid pelindung motor
10. Penapis mikro * (ruj. RS-RT900037)

13.Ruang habuk

a - Zon pemegang
b - Penutup
c - Klip pembuka penutup ruang
d - Klip pembuka kapsul penapis HEPA

14.Kapsul penapis HEPA (ruj. RS-RT900038)

a + a' - Penapis busa hitam
b - Penapis HEPA

15.Pemisah habuk

1. Pemegang pemisah habuk
2. Kunci pemegang pemisah habuk
   18.Aksesori 3 dalam 1* (ruj. RS-RT3518)

a - Berus pembersih siklon

b - Pengikis penapis HEPA + aksesori pembuka kunci pemisah habuk

Aksesori standard:

Keluarkan peralatan anda, simpan kad waranti anda dan baca arahan penggunaan dengan teliti sebelum menggunakan peralatan anda untuk pertama kali.

Tip dan langkah keselamatan

Setiap kali sebelum menggunakan, kord hendaklah dirungkai sepenuhnya

Pastikan ia tidak tersekat atau atau terkena sisi tajam.

Jika anda menggunakan kord sambungan, pastikan ia berada dalam keadaan yang sempurna dan sesuai untuk kuasa pembersih hampagas anda.

Pembersih hampagas anda dilengkapi dengan peranti untuk melindung motornya daripada menjadi terlampau panas. Dalam beberapa keadaan, (menggunakan muncung kuasa pada kerusi, dsb) peranti dicetuskan dan peralatan mungkin mengeluarkan bunyi bising yang aneh. Ini tidak akan mengakibatkan apa-apa.

Jangan menggerakkan pembersih hampagas dengan menarik kord, peralatan hendaklah digerakkan dengan menggunakan pemegang pembawanya.

Jangan menggunakan kord untuk mengangkat peralatan.

Jangan sesekali mencabut palam dengan menarik kabel.

Jangan mengendalikan pembersih hampagas tanpa ruang habuk (13) dan tanpa kapsul penapis HEPA (14): penapis busa hitam (14a) dan penapis HEPA (14b).

Gunakan hanya penapis Tefal yang asli.

Gunakan hanya aksesori Tefal yang asli.

Sekiranya anda sukar mendapatkan aksesori dan penapis untuk pembersih hampagas ini, hubungi khidmat pelanggan Tefal.

Matikan dan cabut palam pembersih hampagas anda setiap kali selepas menggunakan.

Sentiasa matikan dan cabut palam pembersih hampagas anda sebelum penyenggaraan atau pembersihan.

Peralatan ini bukan bertujuan untuk digunakan oleh orang (termasuk kanak-kanak) yang tidak memiliki keupayaan fizikal, deria atau mental yang sempurna, atau oleh orang yang tidak mempunyai pengalaman atau pengetahuan mengenai peranti tersebut, kecuali mereka diawasi oleh orang yang bertanggungjawab ke atas keselamatan mereka atau telah menerima arahan mengenai bagaimana untuk menggunakan peralatan tersbut. Kanak-kanak mesti diawasi untuk memastikan mereka tidak bermain dengan peralatan.

4. PENGGUNAAN

Untuk mengeluarkannya, pusing ke arah bertentangan dan tarik – gambarajah 2.

Jika pembersih hampagas anda dilengkapi dengan tiub teleskopik* (20): tolak tombol pelarasan ke depan, tarik keluar tiub sehingga ke panjang yang diingini dan kemudian lepaskan butang untuk mengunci – gambarajah 3a. Atau pasang kedua-dua tiub* (21) dengan memusingkannya sedikit – gambarajah 3b.

Pasang aksesori yang diingini pada hujung tiub:

• Untuk ambal dan permaidani: Gunakan penyambung alat untuk semua jenis lantai (22) dalam posisi berus tertarik – gambarajah 4.
• Untuk lantai parket dan licin: Gunakan penyambung untuk semua jenis lantai (22) dalam posisi berus – gamba-

30

* Mengikut model: Sistem-sistem ini adalah khusus untuk model-model tertentu atau adalah aksesori yang boleh didapati sebagai pilihan.

rajah 4 atau gunakan alat lantai keras* (23) secara terus.

Sila ambil perhatian! Sentiasa matikan dan cabut palam pembersih hampagas anda sebelum menukar aksesori.

Menyambung kord dan menghidupkan peralatan

Rungkaikan kord kuasa sepenuhnya, pasang palam pembersih hampagas anda – gambarajah 6 dan tekan pedal On/Off – gambarajah 7.

• menggunakan pengatur kuasa elektronik* (3): hidupkan suis pada pengatur elektronik* untuk menetapkan kuasa sedutan: ke arah posisi maksimum untuk lantai dan posisi minimum untuk perabot dan fabrik mudah rosak – gambarajah 8.
• dengan pengatur kuasa mekanikal pada pemegang: buka gelungsur pada pemegang untuk mengurangkan kuasa sedutan secara manual, cth.: pada permukaan mudah rosak...- gambarajah 9.

Menyimpan dan mengalihkan peralatan

Selepas menggunakan, matikan pembersih hampagas anda dengan menekan pedal On/Off (2) dan mencabut palam – gambarajah 10. Gulungkan kord kuasa dengan menekan pedal (4) – gambarajah 11.

Angkat pembersih hampagas anda dengan mudah, terima kasih kepada pemegang untuk mengangkatnya (6a atau 6b).

5. MEMBERSIH DAN MENYENGGARA

Penting: Sentiasa matikan dan cabut palam pembersih hampagas anda sebelum menyenggara atau membersih.

1 Kosongkan dan bersihkan ruang habuk (13) dan penapis busa hitam (14 a)

Buka penutup (8) pembersih hampagas anda – gambarajah 14.

Keluarkan ruang habuk (13) dari bekasnya (7) menggunakan zon pemegang (13a) – gambarajah 15.

1.1 Mengosongkan ruang habuk

Kosongkan ruang habuk (13) setiap kali selepas menggunakan.

Tarik klip pembuka ruang habuk (13c) untuk membukanya – gambarajah 16

Buka penutup (13b) – gambarajah 17, buang habuk di dalam ruang tersebut ke dalam tong sampah – gambarajah 18a.

Penting! Untuk mengoptimakan kecekapan pembersih hampagas anda, pastikan anda membersihkan busa (14a) setiap kali anda mengosongkan ruang habuk (13)

Tarik klip bukaan kapsul penapis HEPA secara serentak (13d) – gambarajah 19a.

Asingkan penapis busa hitam (14a) daripada penapis HEPA (14b) – gambarajah 19b.

Basuh penapis busa hitam (14a) di bawah air paip, picitnya seperti span dan biarkannya kering untuk 12 jam – gambarajah 29. Sebaik saja ia kering, pasang kapsul penapis HEPA (14): penapis busa hitam (14a) dan penapis HEPA (14b) di bawah ruang habuk (13) – gambarajah 28a, dan letakkan semula ruang tersebut ke dalam bekasnya (7) – gambarajah 28b.

Perhatian!

* Mengikut model: Sistem-sistem ini adalah khusus untuk model-model tertentu atau adalah aksesori yang boleh didapati sebagai pilihan.

Anda boleh menggunakan pembersih hampagas anda ketika penapis busa hitam (14a) sedang dikeringkan dengan menggunakan penapis busa hitam gantian: (14a bis)

1.3 Membersihkan ruang habuk (13) dan pemisah udara/habuk (15) Penting: Bersihkan ruang habuk (13) dan pemisah habuk (15) setiap bulan.

Tarik klip pembuka ruang habuk (13c) untuk membukanya – gambarajah 16.

Buka penutup (13b) – gambarajah 17, buang habuk di dalam ruang tersebut ke dalam tong sampah – gambarajah 18a.

Terbalikkan ruang dan masukkan aksesori* (18b) ke dalam slot kunci pemegang pemisah habuk (17) - gambarajah 20.

Keluarkan pemegang pemisah habuk (16) – gambarajah 22.

Kemudian letakkan ruang habuk (13), pemegang pemisah habuk (16) dan pemisah habuk (13) di bawah aliran air biasa atau air bersabun – gambarajah 24a. Keringkannya dengan kain – gambarajah 24b.

Sebaik saja kering, letakkannya semula dan kemudian klipkan pemisah habuk (15) pada pemegang pemisah habuk (16), mengkiut arah mengunci ( gambarajah 25.

Letakkan aksesori* (18b) ke dalam slot kunci pemegang pemisah habuk (17) – gambarajah 20.

Udara yang kita sedut mengandungi partikel yang mungkin adalah alergen: larva dan najis hama, kulat, debunga, asap dan bahan buangan binatang (bulu, kulit, air liur, air kencing). Partikel-partikel yang paling kecil meresap jauh ke dalam sistem pernafasanDan partikel-partikel tersebut boleh menyebabkan keradangan dan kerosakan paru-paru. Penapis HEPA (Udara Berzarah Kecekapan Tinggi) digunakan untuk menapis partikel-partikel paling kecil.Dengan penapis HEPA,udara yang dilepaskan kembali ke dalam bilik adalah lebih sihat daripada udara yang divakum.

Penting! Bersihkan kapsul penapis HEPA (14): penapis busa hitam (14a) dan penapis HEPA (14b) setiap bulan.

Buka penutup (8) pembersih hampagas anda.

Keluarkan ruang habuk (13) dari bekasnya (7) menggunakan zon pemegang (13a) – gambarajah 15.

Tarik klip bukaan kapsul penapis HEPA secara serentak (13d) – gambarajah 19a. Asingkan penapis busa hitam (14a) dengan penapis HEPA (14b) – gambarajah 19b. Terbalikkan penapis HEPA (14b) dan buang habuk ke dalam tong sampah dengan mengetuknya sedikit – gambarajah 30.

Kemudian kikis penapis menggunakan aksesori* (18b) di bawah air suam, kemudian biarkan penapis HEPA kering untuk 24j - gambarajah 31.

Sebaik saja ia kering sepenuhnya, pasang kaset penapis HEPA (14): penapis busa hitam (14a) dan penapis HEPA (14b) di bawah ruang habuk (13) – gambarajah 28a, dan letakkan semula ruang ke dalam bekasnya (7) – gambarajah 28b.

Penting! Sila tukar sistem penapisan (12+14+18) sekali setahun (bergantung kepada kekerapan penggunaan).

32

* Mengikut model: Sistem-sistem ini adalah khusus untuk model-model tertentu atau adalah aksesori yang boleh didapati sebagai pilihan.

Buka penutup (8) pembersih hampagas anda.

Keluarkan ruang habuk (13) dari bekasnya (7) – gambarajah 15.

3.1 Kapsul penapis HEPA (14):

Tarik klip bukaan kapsul penapis HEPA secara serentak (13d) – gambarajah 19a.

Asingkan penapis busa hitam (14a) daripada penapis HEPA (14b) – gambarajah 19b.

Jika kapsul penapis HEPA (14) (penapis busa hitam (14a) + penapis HEPA)) rosak, buangkannya ke dalam tong sampah - gambarajah 32 dan gantikannya dengan kapsul penapis HEPA yang baru (ruj. RS-RT900038).

Memasang kapsul penapis HEPA (14): penapis busa hitam (14a) dan penapis HEPA (14b) di bawah ruang habuk.

(13) – gambarajah 28a dan kemudian masukkan semuala ruang ke dalam bekasnya (7) – gambarajah 28b.

3.2 Penapis mikro (12)

Buka grid pelindung motor (11) – gambarajah 33a.

Asingkan penapis mikro* (12) daripada grid pelindung motor (11) – gambarajah 33b.

Buang penapis mikro* (12) ke dalam tong sampah – gambarajah 33c dan gantikannya dengan penapis mikro yang baru (ruj. RS-RT900037)

Pastikan penapis mikro* 12) dan grid pelindung (11) telah dimasukkan dengan betul sebelum menutup penutup (8).

MS

Membersihkan pembersih hampagas

Lap badan pembersih hampagas dan aksesorinya dengan kain lembap, kemudian keringkan.

Lap penutupnya dengan kain kering – gambarajah 34.

Jangan menggunakan bahan cuci, sebarang produk mengakis atau melelas.

6. PENCARISILAPAN

Penting: Sebaik saja pembersih hampagas anda tidak lagi berfungsi dengan betul, dan sebelum membuat sebarang pemeriksaan, matikannya dengan menekan pedal On/Off.

Jika pembersih hampagas anda tidak hidup

Aksesori atau hos (19) tersumbat: kumbah aksesori atau hos (19).

Pastikan ruang habuk (13) ada dan dipasang dengan betul.

Penutup tidak boleh ditutup dengan betul: periksa yang ruang habuk (13) telah diletakkan dengan betul dan tutup penutup (8).

Jika penyedut pembersih hampagas anda tidak berfungsi dengan betul atau bunyi berdesir

Aksesori atau hos tersumbat separuh: kumbah aksesori atau hos (19).

Ruang habuk penuh: Kosongkannya (lihat bab MEMBERSIH DAN MENYENGGARA).

Sistem penapisan telah tepu: bersihkan kapsul penapis HEPA (14) (lihat bab MEMBERSIH DAN MENYENGGARA).

Jika masalah berterusan, tukar sistem penapisan (lihat bab MEMBERSIH DAN MENYENGGARA).

Pastikan kedudukan (berus tertarik/berus keluar) penyambung sedutan (22) sepadan dengan permukaan yang sedang dibersihkan.

Jika pembersih hampagas anda terhenti sewaktu sedang dikendalikan

Peranti pelindung daripada menjadi terlampau panas telah dicetuskan. Pastikan bahawa tiub dan paip tidak tersumbat atau beg atau penapis tidak penuh. Biarkan ia menyejuk untuk 30 minit sebelum menggunakan semula pembersih hampagas.

Jika masalah masih berterusan, bawa pembersih hampagas anda ke Pusat Khidmat Tefal yang Diluluskan atau hubungi Khidmat Pelanggan Tefal (lihat butiran untuk menghubungi di halaman terakhir).

Jaminan

Produk ini direka untuk kegunaan domestik sahaja. Pengilang tidak bertanggungjawab di atas sebarang penggunaan komersil, penggunaan yang tidak betul atau kegagalan untuk mematuhi arahan dan jaminan tidak akan terpakai. Baca arahan penggunaan dengan teliti sebelum menggunakan peralatan anda buat pertama kali: sekiranya terdapat sebarang penggunaan yang tidak mematuhi arahan, Tefal tidak akan menanggung sebarang liabiliti.

1. AKSESORI

AKSESORI* KEGUNAAN MEMASANG AKSESORI DI MANA UNTUK			MEMBELINYA
Alat perabot Untuk membersihkan perabot		Pasang alat perabot pada hujung tiub	Pusat Khidmat Tefal yang Diluluskan.
penyambung alat slot boleh tukar ke dalam berus	Untuk sudut dan kawasan yang sukar untuk dicapai	Pasang penyambung alat slot boleh tukar ke dalam berus ke hujung pemegang atau tiub.
Alat lantai keras* Untuk lantai mudah rosak. Pasang alat lantai untuk lantai keras pada hujung tiub.
Berus turbo mini (Mini turbobrush)	Untuk pembersihan menda-lam fabrik upholsteri	Pasang muncung berus turbo mini (mini turbobrush) pada hujung tiub.
Berus turbo (Turbo-brush)	Untuk mengeluarkan benang dan bulu binatang yang terbenam dalam ambal dan permaidani	Pasang berus turbo (turbobrush) pada hujung tiub.

8. ALAM SEKITAR

Perlindungan alam sekitar diutamakan!

* Mengikut model: Sistem-sistem ini adalah khusus untuk model-model tertentu atau adalah aksesori yang boleh didapati sebagai pilihan.

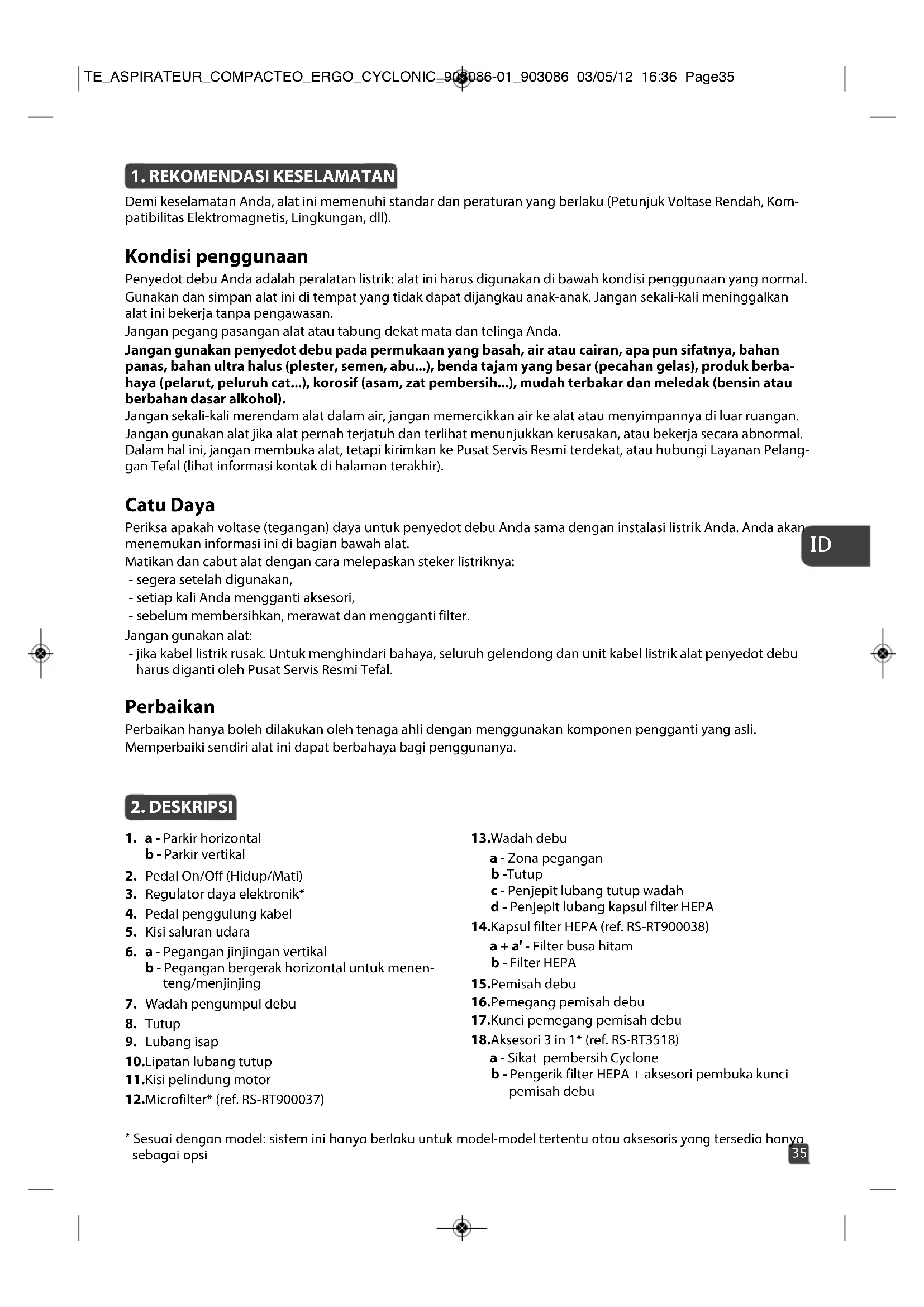

1. REKOMENDASI KESELAMATAN

Demi keselamatan Anda, alat ini memenuhi standar dan peraturan yang berlaku (Petunjuk Voltase Rendah, Kompatibilitas Elektromagnetis, Lingkungan, dll).

Kondisi penggunaan

Penyedot debu Anda adalah peralatan listrik: alat ini harus digunakan di bawah kondisi penggunaan yang normal. Gunakan dan simpan alat ini di tempat yang tidak dapat dijangkau anak-anak. Jangan sekali-kali meninggalkan alat ini bekerja tanpa pengawasan.

Jangan pegang pasangan alat atau tabung dekat mata dan telinga Anda.

Jangan gunakan penyedot debu pada permukaan yang basah, air atau cairan, apa pun sifatnya, bahan panas, bahan ultra halus (plester, semen, abu...), benda tajam yang besar (pecahan gelas), produk berbahaya (pelarut, peluruh cat...), korosif (asam, zat pembersih...), mudah terbakar dan meledak (bensin atau berbahan dasar alkohol).

Jangan sekali-kali merendam alat dalam air, jangan memercikkan air ke alat atau menyimpannya di luar ruangan. Jangan gunakan alat jika alat pernah terjatuh dan terlihat menunjukkan kerusakan, atau bekerja secara abnormal. Dalam hal ini, jangan membuka alat, tetapi kirimkan ke Pusat Servis Resmi terdekat, atau hubungi Layanan Pelanggan Tefal (lihat informasi kontak di halaman terakhir).

Catu Daya

Periksa apakah voltase (tegangan) daya untuk penyedot debu Anda sama dengan instalasi listrik Anda. Anda akan menemukan informasi ini di bagian bawah alat.

Matikan dan cabut alat dengan cara melepaskan steker listriknya:

• segera setelah digunakan,
• setiap kali Anda mengganti aksesori,
• sebelum membersihkan, merawat dan mengganti filter.

Jangan gunakan alat:

- jika kabel listrik rusak. Untuk menghindari bahaya, seluruh gelendong dan unit kabel listrik alat penyedot debu harus diganti oleh Pusat Servis Resmi Tefal.

ID

Perbaikan

Perbaikan hanya boleh dilakukan oleh tenaga ahli dengan menggunakan komponen pengganti yang asli. Memperbaiki sendiri alat ini dapat berbahaya bagi penggunanya.

2. DESKRIPSI

1. a - Parkir horizontal

b - Parkir vertikal

1. Pedal On/Off (Hidup/Mati)

2. Regulator daya elektronik*

3. Pedal penggulung kabel

4. Kisi saluran udara

5. a - Pegangan jinjingan vertikal

b - Pegangan bergerak horizontal untuk menenteng/menjinjing

1. Wadah pengumpul debu

2. Tutup

3. Lubang isap

4. Lipatan lubang tutup

11.Kisi pelindung motor

1. Microfilter* (ref. RS-RT900037)

13.Wadah debu

a - Zona pegangan
b -Tutup
c - Penjepit lubang tutup wadah
d - Penjepit lubang kapsul filter HEPA

1. Kapsul filter HEPA (ref. RS-RT900038)

a + a' - Filter busa hitam
b - Filter HEPA

15.Pemisah debu

1. Pemegang pemisah debu
2. Kunci pemegang pemisah debu
   18.Aksesori 3 in 1* (ref. RS-RT3518)

a - Sikat pembersih Cyclone

b - Pengerik filter HEPA + aksesori pembuka kunci pemisah debu

Aksesori standar:

1. Selang fleksibel dengan pegangan dan regulator daya mekanis
2. Tabung Teleskopis *
3. Tabung *

4. Alat untuk semua lantai [All floor]

5. Alat untuk lantai keras [Hardfloor]*

6. Alur pemasangan alat (Slot tool) yang dapat ditukar menjadi sikat *
7. Alat untuk perabotan*
8. Turbobrush *
9. Mini turbobrush*

3. SEBELUM MENGGUNAKAN UNTUK PERTAMA KALI

Membongkar kemasan

Bongkar kemasan alat, simpan kartu jaminan dan baca petunjuknya secara saksama sebelum menggunakan alat untuk pertama kali.

Saran dan kewaspadaan

Tiap kali sebelum digunakan, gulungan kabel harus dibuka seluruhnya.

Pastikan bahwa kabel tidak menyangkut atau bersinggungan dengan rusuk tajam.

Jika menggunakan kabel sambungan, pastikan bahwa kondisinya sempurna dan sesuai untuk daya alat penyedot debu Anda.

Alat penyedot debu Anda dilengkapi dengan perangkat untuk melindungi motor agar tidak kepanasan. Pada kasus tertentu (menggunakan nozel daya pada kursi, dll), perangkat dipicu dan alat dapat mengeluarkan suara yang aneh. Hal ini tidak apa-apa.

Jangan menggerakkan alat penyedot debu dengan menarik kabel listriknya, alat harus digerakkan dengan meng gunakan pegangan jinjingannya.

Jangan sekali-kali mencabut alat dengan menarik kabel listriknya.

Jangan sekali-kali mengoperasikan alat penyedot debu tanpa wadah debu (13) dan tanpa kapsul filter HEPA (14): filter busa hitam (14a) dan filter HEPA (14b).

Hanya gunakan filter Tefal asli.

Hanya gunakan aksesori Tefal asli.

Jika mengalami kesulitan untuk mendapatkan aksesori dan filter untuk alat penyedot debu ini, silakan hubungi layanan pelanggan Tefal.

Selalu matikan dan cabut alat penyedot debu sebelum melakukan perawatan atau membersihkannya.

Alat ini tidak ditujukan untuk digunakan oleh orang (termasuk anak-anak) yang memiliki keterbatasan fisik, ke-mampuan sensorik atau mental, atau oleh orang yang tidak berpengalaman atau mengenal baik perangkat tersebut, kecuali mereka diawasi oleh orang yang bertanggung jawab atas keselamatan mereka atau telah diberikan petunjuk sebelumnya mengenai cara menggunakan alat. Anak-anak harus diawasi untuk memastikan mereka tidak bermain-main dengan alat.

4. MENGGUNAKAN

Merakit komponen alat

Tekan selang fleksibel (19) ke dalam lubang isap (9), lalu putar sampai mengunci - gbr.1

Untuk melepaskannya, putar ke arah yang berlawanan, lalu tarik - gbr.2.

Jika alat penyedot debu Anda dilengkapi dengan tabung teleskopis * (20): tekan kenop setelan ke arah depan, tarik keluar panjang tabung yang diinginkan, kemudian lepaskan tombol untuk menguncinya – gbr. 3a Atau, rakit kedua tabung* (21), putar sedikit – gbr. 3b.

Pasang aksesori yang diinginkan ke ujung tabung:

- Untuk permadani dan karpet: Gunakan pasangan alat semua lantai [all floor] (22) pada posisi sikat sudah ditarik keluar– gbr. 4.

* Sesuai dengan model: sistem ini hanya berlaku untuk model-model tertentu atau aksesoris yang tersedia hanya sebagai opsi

• Untuk lantai kayu (parquet) dan lantai yang licin: Gunakan pasangan untuk semua lantai [all floor] (22) pada posisi – gbr. 4. atau gunakan alat untuk lantai keras* [hardfloor tool] (23) secara langsung.
• Untuk bagian pojok dan tempat yang sulit dijangkau: gunakan pemasangan alat alur [slot tool] yang dapat ditukar menjadi sikat* (24) pada posisi pemasangan alat yang datar.
• Untuk perabotan: gunakan pasangan alat alur [slot tool] yang dapat ditukar menjadi sikat* (24) atau nozel untuk perabotan* (25).

Perhatikan! Selalu hentikan dan cabut alat penyedot debu sebelum mengganti aksesori.

• menggunakan regulator daya elektronik* (3): putar saklar pada regulator* elektronik untuk mengatur daya isap: ke arah posisi maksimum untuk lantai, dan posisi minimum untuk perabotan dan kain yang rapuh – gbr. 8.
• sambil memegang regulator daya elektronik pada pegangannya: buka penggeser pada pegangan untuk mengurangi daya isap secara manual, mis.: pada permukaan yang rapuh... – gbr. 9

Menyimpan dan memindahkan alat

Setelah menggunakan, hentikan alat penyedot debu dengan menekan pedal On/Off (2), lalu cabut – gbr. 10. Gulung kabel daya dengan cara menekan pedal penggulung kabel (4) – gbr. 11.

Taruh pasangan alat tegak lurus (22) di dalam rumahnya di bawah alat (1b) – gbr. 12.

Taruh pasangan alat secara horizontal (22) di dalam rumahnya di belakang alat (1a) – gbr. 13.

Untuk menjinjing alat penyedot debu dengan mudah, gunakan pegangan tentengannya (6a atau 6b).

ID

5. PEMBERSIHAN DAN PERAWATAN

Penting: Selalu matikan dan cabut alat penyedot debu sebelum melakukan perawatan atau membersih-kannya.

1 Kosongkan wadah alat penyedot debu (13) dan filter busa hitam (14 a)

Lepaskan pipa fleksibel (19) dari lubang isap (9), -- gbr. 2.

Buka tutup (8) alat penyedot debu - gbr. 14.

Lepaskan wadah debu (13) dari rumahnya (7), dengan menggunakan zona pegangan (13a) - gbr. 15.

1.1 Kosongkan wadah debu

Kosongkan wadah debu (13) setiap kali setelah digunakan.

Tarik jepitan lubang wadah debu (13c) untuk membukanya - gbr. 16.

Lepaskan tutup (13b) – gbr. 17, kosongkan wadah ke dalam tong sampah – gbr. 18a.

Pastikan tidak ada debu yang tertinggal di dalam wadah, kemudian seka bagian tepi wadah - gbr.18b.

Kosongkan wadah debu (13) dan memasangkannya kembali ke dalam rumahnya (7) – gbr.28b.

1.2 Membersihkan filter busa hitam (14a)

Penting! Untuk mengoptimalkan efisiensi alat penyedot debu, pastikan Anda membersihkan busa (14a) setiap kali anda mengosongkan wadah debu (13).

Secara serentak, tarik penjepit lubang kapsul filter HEPA (13d) - gbr. 19a.

Pisahkan filter busa hitam (14a) dari filter HEPA (14b) - gbr. 19b.

Cuci filter busa hitam (14a) di bawah keran air, remas seperti spons agar airnya keluar, lalu biarkan mengering selama 12 jam - gbr. 29. Setelah benar-benar kering, rakit kembali kapsul filter HEPA (14): filter busa hitam (14a) dan filter HEPA (14b) di bawah wadah debu (13) - gbr. 28a, dan letakkan kembali wadah di dalam rumahnya (7) - gbr. 28b.

Perhatian!

Filter busa hitam (14a) hanya boleh dipasang kembali ke dalam alat setelah benar-benar kering.

Anda dapat menggunakan alat penyedot debu sewaktu filter busa hitam (14 a) sedang mengering, dengan menggunakan filter busa hitam pengganti: (14a bis).

1.3 Membersihkan wadah debu (13) dan pemisah udara/debu (15)

Penting: Bersihkan wadah debu (13) dan pemisah debu (15) setiap bulan.

Tarik jepitan lubang wadah debu (13c) untuk membukanya - gbr. 16.

Lepaskan tutup (13b) – gbr. 17, kosongkan wadah ke dalam tong sampah – gbr. 18a.

Setelah mengosongkan wadah debu ke dalam tong sampah - gbr. 18a, buka jepitan kapsul filter HEPA (14) dengan cara menarik jepitan lubang secara serentak (13d) yang terletak pada tiap ujung wadah - gbr. 19a.

Lepaskan kapsul filter HEPA (14) - gbr. 19b.

Putar wadah dan tempatkan aksesori* (18b) ke dalam alur kunci pemegang pemisah debu (17) - gbr 20.

Buka, untuk memastikan bahwa Anda mematuhi arah pembukaan kunci (gbr.21.

Lepaskan pemegang pemisah debu (16) - gbr. 22.

Buka jepitan, kemudian lepaskan pemisah debu (15) pada arah pembukaan kunci (Sgbr.-23.

Selanjutnya, bersihkan wadah debu (13), pemegang pemisah debu (16) dan pemisah debu (15) dengan air bersih atau bersabun - gbr. 24a. Keringkan semuanya dengan kain - gbr. 24b.

Setelah kering, pasang kembali di tempatnya, kemudian jepitkan pemisah debu (15) pada pemegang pemisah debu (16), dalam arah penguncian (gbr. 25.

Pasang kembali semuanya pada wadah debu (13) - gbr. 26.

Taruh aksesori* (18b) ke dalam alur kunci pemegang pemisah debu (17) - gbr. 20.

Tutup, dan patuhi arah penguncian (gbr. 27.

Jepitkan kapsul filter HEPA (14) (filter busa hitam (14a) + filter HEPA (14b)) di dalam wadah - gbr. 28a.

Tutup wadah debu (13) dan kembalikan ke dalam rumahnya (7) - gbr 28b.

2 Membersihkan filter HEPA (14b)

Udara yang kita hirup mengandung partikel yang dapat menimbulkan alergi: larva dan kotoran tungau, jamur, serbuk, asap dan residu hewan (bulu, kulit, saliva, urin). Partikel terkecil menembus ke dalam sistem pernapasan dan di tempat itu mereka dapat menyebabkan peradangan dan kerusakan paru. filter HEPA (High Efficiency Particulate Air), digunakan untuk menyaring keluar partikel terkecil Dengan filter HEPA, udara yang dilepaskan kembali ke dalam ruangan akan lebih sehat daripada udara yang disedot.

Penting! Bersihkan kapsul filter HEPA (14): filter busa hitam (14a) dan filter HEPA (14b) setiap bulan.

Lepaskan pipa fleksibel (19) dari lubang isap (9), -- gbr. 2.

Buka tutup (8) alat penyedot debu.

Lepaskan wadah debu (13) dari rumahnya (7), dengan menggunakan zona pegangan (13a) - gbr. 15.

Secara serentak, tarik penjepit lubang kapsul filter HEPA (13d) - gbr. 19a. Pisahkan filter busa hitam (14a) dari filter HEPA (14b) - gbr. 19b. Putar filter HEPA (14b) lalu ketuk-ketuk ke dalam tong sampah - gbr. 30.

Selanjutnya, kerik filter dengan menggunakan aksesori * (18b) dalam air hangat, kemudian biarkan filter HEPA mengering selama 24 jam -

gbr 31.

Setelah benar-benar kering, rakit kembali kaset filter HEPA (14): filter busa hitam (14a) dan filter HEPA (14b) di bawah wadah debu (13) - gbr. 28a, dan letakkan kembali wadah di dalam rumahnya (7) - gbr. 28b.

Pastikan filter HEPA* (14b) benar-benar kering sebelum memasangkannya kembali ke dalam alat.

Perhatian! Pastikan bahwa semua sistem filtrasi sudah diposisikan dengan benar sebelum menghidupkan kembali alat.

3. Mengganti sistem filtrasi (12 + 14 + 18)

Penting! Harap mengganti sistem filtrasi (12+14+18) sekali dalam setahun (tergantung frekuensi penggunaan).

Lepaskan pipa fleksibel (19) dari lubang isap (9), -- gbr. 2.

Buka tutup (8) alat penyedot debu.

Lepaskan wadah debu (13) dari rumahnya (7) - gbr. 15.

3.1 Kapsul filter HEPA (14)

Secara serentak, tarik penjepit lubang kapsul filter HEPA (13d) - gbr. 19a.

Pisahkan filter busa hitam (14a) dari filter HEPA (14b) - gbr. 19b.

* Sesuai dengan model: sistem ini hanya berlaku untuk model-model tertentu atau aksesoris yang tersedia hanya sebagai opsi

Jika kapsul filter HEPA (14) (filter busa hitam (14a) dan filter HEPA (14b)) rusak, buang ke tong sampah -. gbr. 32 dan menggantinya dengan kapsul filter HEPA baru (ref. RS-RT900038).

Rakit kembali kapsul filter HEPA (14): filter busa hitam (14a) dan filter HEPA (14b) di bawah wadah debu (13) - gbr 28a, kemudian kembalikan ke dalam rumahnya (7) - gbr 28b.

3.2 Microfilter (12)

Buka kisi pelindung motor (11) - gbr. 33a.

Pisahkan microfilter* (12) dari kisi pelindung motor (11) - gbr.33b.

Buang microfilter* (12) ke tong sampah - gbr. 33c, dan ganti dengan microfilter yang baru (ref. RS-RT900037).

Tempatkan microfilter* (12) baru pada kisi pelindung motor (11) - gbr.33d.

Tempatkan pasak (pin) kisi pelindung (11) ke tempat semula pada rumah wadah debu (7) - gbr. 33d.

Kunci kisi pelindung motor (11) - gbr. 33e.

Pastikan microfilter* (12) dan kisi pelindung (11) sudah diposisikan dengan benar sebelum memasang tutupnya (8).

Membersihkan alat penyedot debu

Seka bodi alat dan aksesori penyedot debu dengan kain halus yang lembap, kemudian keringkan.

Seka tutup dengan kain kering - gbr. 34.

Jangan gunakan deterjen atau produk yang korosif atau abrasif.

Penting: Setelah alat penyedot debu berhenti bekerja secara efisien, dan sebelum melakukan pemeriksaan apa pun, hentikan alat dengan cara menekan pedal On/Off

Jika alat penyedot debu tidak mau dijalankan

Alat tidak dialiri listrik: pastikan alat sudah terhubung dengan benar.

Jika alat penyedot debu tidak mau mengisap

Aksesori atau selang (19) tersumbat: buka sumbatan aksesori atau selang (19).

Pastikan bahwa wadah debu (13) dipasang dengan benar dan ada dalam alat.

Tutup tidak ditutup dengan benar: periksa apakah wadah debu (13) sudah diposisikan dengan benar sebelum memasang tutupnya (8).

Jika alat penyedot debu tidak mengisap dengan benar atau menimbulkan suara bising seperti siulan

Aksesori atau selang tersumbat sebagian: buka sumbatan aksesori atau selang (19).

Wadah debu sudah penuh: kosongkan (lihat bab PEMBERSIHAN DAN PERAWATAN).

Sistem filtrasi sudah jenuh: bersihkan kapsul filter HEPA (14) (lihat bab PEMBERSIHAN DAN PERAWATAN).

Jika masalah terus berlanjut, ganti sistem filtrasi (lihat bab PEMBERSIHAN DAN PERAWATAN).

Regulator daya elektronik (3) diatur pada posisi minimum: tingkatkan daya dengan menggunakan regulator daya elektronik (kecuali apabila Anda membersihkan kain yang rapuh).

Regulator daya mekanis terbuka: tutup regulator daya mekanis pada nozel daya - gbr. 9.

Pastikan bahwa wadah debu (13) sudah diposisikan dengan benar di dalam rumah baki debu (7).

Jika tutup tidak menutup

Pastikan bahwa wadah debu (13) sudah diposisikan dengan benar di dalam rumah baki debu (7).

Jika pasangan alat isap sulit untuk bergerak

Buka regulator daya mekanis pada nozel daya, atau kurangi daya - gbr. 9.

Pastikan bahwa posisi (sikat ditarik keluar / sikat di luar) pasangan alat isap (22) sesuai dengan permukaan yang sedang dibersihkan.

* Sesuai dengan model: sistem ini hanya berlaku untuk model-model tertentu atau aksesoris yang tersedia hanya sebagai opsi 39

39

Jika kabel listrik tidak dapat digulung kembali seluruhnya

Kabel menjadi perlahan saat kabel sedang digulung: keluarkan lagi kabel, lalu tekan lagi pedal penggulung kabel (4).

Jika alat penyedot debu berhenti ketika masih dioperasikan

Perangkat pelindung terhadap kepanasan telah terpicu. Periksa, apakah tabung dan pipa tidak tersumbat, atau kantung atau filter tidak penuh. Biarkan mendingin selama 30 menit sebelum menggunakan lagi alat penyedot debu.

Jika masalah terus berlanjut, bawalah alat penyedot debu ke Pusat Servis Resmi Tefal atau hubungi Layanan Pelanggan Tefal (lihat informasi kontak di halaman terakhir).

Jaminan

Produk ini telah didesain untuk penggunaan domestik saja. Penggunaan komersial apa pun, penggunaan yang tidak layak, atau tidak mematuhi petunjuk, maka produsen tidak bertanggung jawab dan jaminan tidak akan berlaku.

Baca petunjuk penggunaan secara saksama sebelum menggunakan alat untuk pertama kali: jika penggunaan alat tidak mematuhi petunjuk, maka Tefal tidak akan bertanggung jawab.

7. AKSESORI\*

AKSESORI* GUNAKAN PEMASANGAN AKSESORI TEMPAT MEMBELI

Alat perabotan [Furniture tool]	Untuk membersihkan perabotan.	Pasang alat perabotan ke ujung tabung.	Pusat Servis Resmi Tefal.
Pemasangan alat alur [Slot tool]	Untuk pojok dan area yang sulit dijangkau.	Sesuaikan pemasangan alat alur yang dapat ditukar menjadi sikat ke ujung pegangan atau tabung.
Alat lantai keras [Hardfloor tool]	Untuk lantai yang rapuh Pasang hardfloor tool ke ujung tabung.
Mini turbobrush Untuk membersihkan bagian dalam kain perabotan.		Pasang mini turbobrush ke ujung tabung.
Turbobrush Untuk membuang benang dan bulu hewan yang terbenam dalam permadani dan karpet.		Pasang turbobrush ke ujung tabung.

8. LINGKUNGAN

Sesuai dengan peraturan yang ada saat ini, setiap alat yang tidak dapat digunakan lagi, harus diserahkan dalam kondisi tidak dapat digunakan selamanya: cabut dan potong kabel listrik sebelum membuang alat.

Utamakan perlindungan lingkungan!

① Alat Anda mengandung banyak bahan yang dapat dipulihkan atau didaur ulang.
Bawa alat ke pusat pengumpulan atau pusat servis resmi agar dapat didaur ulang.

* Sesuai dengan model: sistem ini hanya berlaku untuk model-model tertentu atau aksesoris yang tersedia hanya sebagai opsi

1. MGA REKOMENDASYON SA KALIGTASAN
