PANDUAN PENGGUNA VLUU NV9 SAMSUNG

Spesifikasi kamera atau isi panduan ini dapat berubah tanpa pemberitahuan sebelumnya karena pengembangan fungsi-fungsi kamera.

Informasi Hak Cipta

Microsoft Windows dan logo

Windows adalah merek dagang terdaftar Microsoft Corporation.

Panduan yang tersedia

Panduan Cepat

Menjelaskan cara merakit dan mempersiapkan kamera Anda untuk penggunaan pertama kali, mengambil foto atau video dan memindahkan file ke komputer.

Panduan Pengguna (CD-ROM)

Menjelaskan cara mengambil gambar atau video dengan beragam mode pengambilan, mengatur pilihan pengambilan, dan menggunakan menu pengaturan. Panduan juga berisi cara menangani pesan-pesan error dan memelihara kamera Anda.

Informasi indikasi

Dalam panduan ini, tombol-tombol pada kamera Anda dicetak tebal dan dalam kurung. Misalnya, [Bidik] mewakili tombol Bidik.

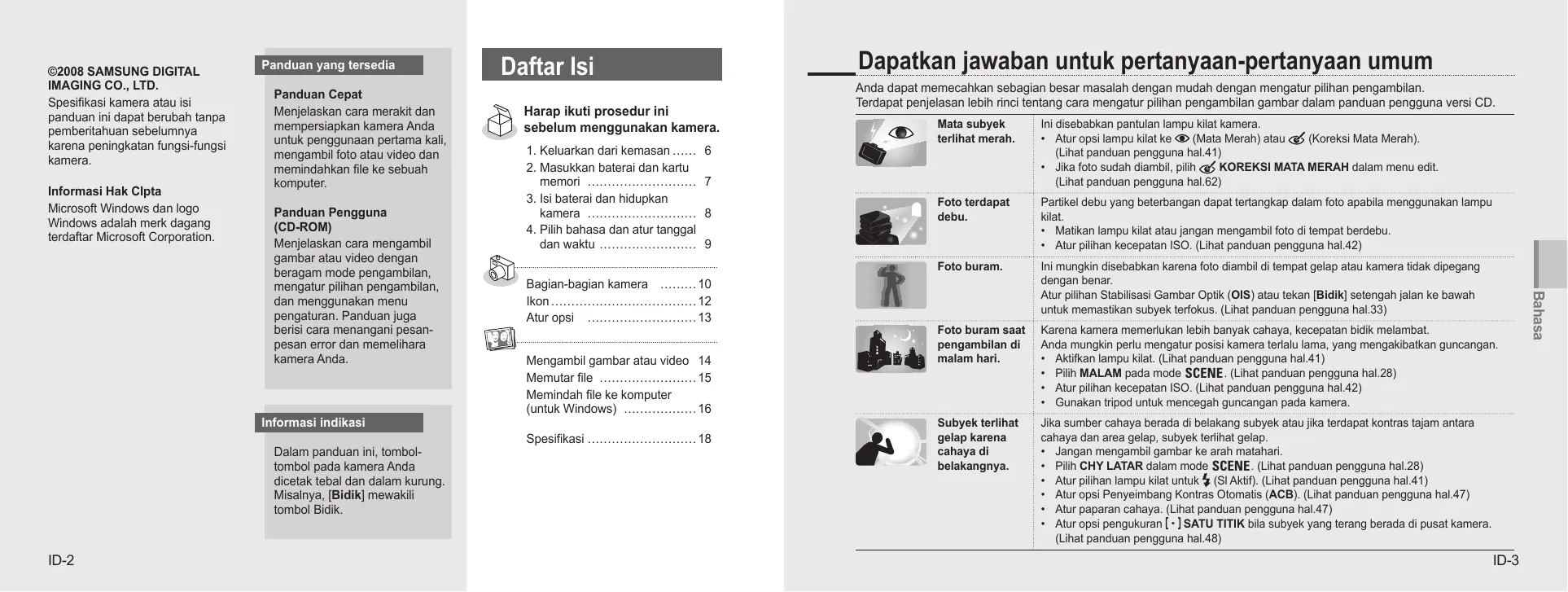

Daftar Isi

Harap ikuti prosedur ini sebelum menggunakan kamera.

1. Keluarkan dari kemasan...... 6
2. Masukkan baterai dan kartu memori 7
3. Isi baterai dan hidupkan kamera 8
4. Pilih bahasa dan atur tanggal dan waktu 9

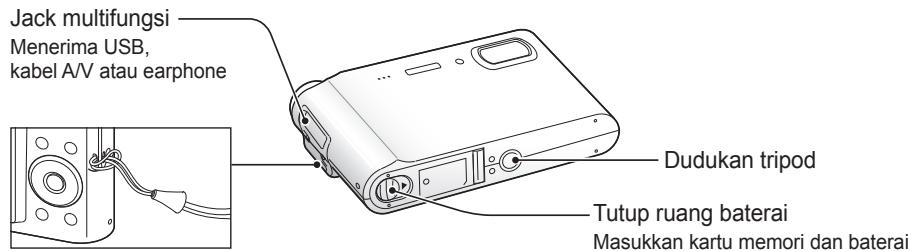

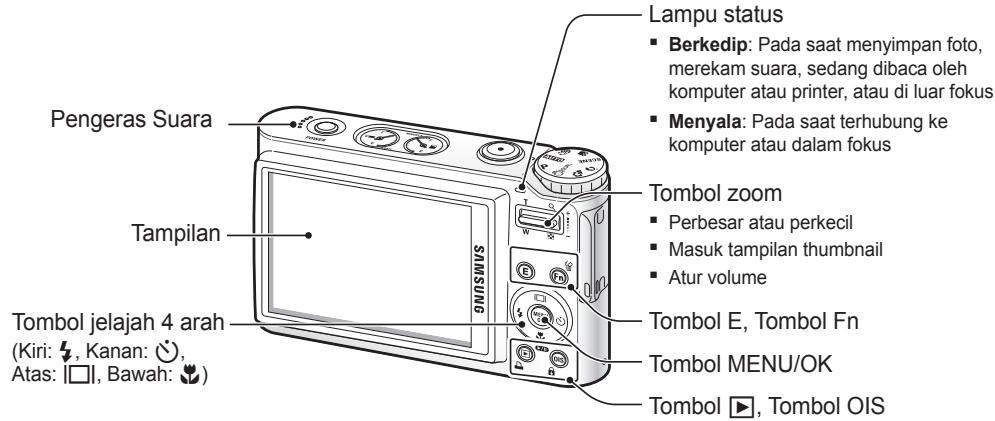

Bagian-bagian kamera 10

Ikon 12

Atur opsi 13

Mengambil gambar atau video 14

Memutar file 15

Memindah file ke komputer (untuk Windows) 16

Spesifikasi 18

Dapatkan jawaban untuk pertanyaan-pertanyaan umum

Anda dapat memecahkan sebagian masalah tersebut dengan mudah dengan memilih pengambilan. Terdapat penjelasan rinci untuk pengambilan gambar dalam panduan pengguna versi CD.

Mata subyek terlihat merah.	Ini disebabkan pantulan lampu kilat camera. • Atur opsi lampu kilat ke (Mata Merah) oleh (Koreksi Mata Merah). (Lihat panduan pengguna hal.41) • Jika Foto sudah diambil,pileh (KOREKS MATA MERAH dalam menu edit. (Lihat panduan pengguna hal.62)
Foto terdapat debu.	Partikel debu yang biferbangan dapat tertangkap dalam Foto apabila mencarbonan lampu kilat. • Matikan lampu kilat kepada jangan mencambil Foto di tempat berdebu. • Atur pilih kecepatan ISO.(Lihat panduan pengguna hal.42)
Foto buram.	Ini mungkin disebabkan karena Foto diambil di tempat gelap kepada camera tidak dipegang dengan benar. Atur pilih Stabilisasi Gambar Optik(OIS) oleh tekan [Bidik] setengah jalan ke bawah untuk memastikan subyek terfokus.(Lihat panduan pengguna hal.33)
Foto buram saat pengambilan di malam hari.	Karenaamera memerlukan lebihanyak cahaya,kecepatan bidik melambat. Anda mungkin peril mengatur posisi-camera terlalu lama,yang mengakibatkan guncangan. • Aktifkan lampu kilat.(Lihat panduan pengguna hal.41) • Pilih MALAM pada mode SCENE.(Lihat panduan pengguna hal.28) • Atur pilih kecepatan ISO.(Lihat panduan pengguna hal.42) • Gunakan tripod untuk mencegah guncangan pada camera.
Subyek terlihat gelap karena cahaya di belakangnya.	Jika sumber cahaya berada di belakang subyek kepada jika tertapat kontras tujam antara cahaya dan area gelap,subyek terlihat gelap. • Jangan mencambil gambar ke arah matahari. • Pilih CHY LATAR dalam mode SCANE.(Lihat panduan pengguna hal.28) • Atur pilih lampu kilat untuk (SI Aktif).(Lihat panduan pengguna hal.41) • Atur opsi Penyeimbang Kontras Otomatis (ACB).(Lihat panduan pengguna hal.47) • Atur paparan cahaya.(Lihat panduan pengguna hal.47) • Atur opsi pengukuran [·] SATU TITIK bila subyek yang terang berada di pusat camera. (Lihat panduan pengguna hal.48)

Informasi Kesehatan dan Keselamatan

Patuhi peringatan agar terhindar dari situasi berbahaya pada saat mengoperasikan kamera dan simpan panduan ini sebagai referensi.

Peringatan

Situasi yang dapat menyebabkan cedera pada diri Anda dan orang lain

Jangan menggunakan kamera di dekat gas atau cairan yang mudah terbakar atau meledak. Jangan menggunakan kamera di dekat bahan bakar, bahan-bahan yang mudah terbakar, atau bahan kimia yang mudah menyala. Jangan menyimpan atau membawa cairan, gas yang mudah terbakar, atau bahan peledak di tempat yang sama dengan kamera atau perlengkapannya.

Jauhkan kamera dari anak-anak dan binatang peliharaan. Simpan kamera dan semua perlengkapannya jauh dari jangkauan anak-anak dan binatang. Komponen-komponen kecil dapat membuat tersedak atau menyebabkan cedera serius jika tertelan. Memindahkan komponen dan perlengkapan dapat menimbulkan bahaya fisik juga.

Jangan menggunakan lampu kilat pada jarak dekat (kurang dari 1 m/3 kaki) pada orang atau binatang. Menggunakan lampu kilat terlalu dekat dengan mata subjek dapat menyebabkan gangguan penglihatan sementara atau permanen.

Tangani dan buang baterai dan charger dengan benar.

• Gunakan baterai dan charger yang disetujui Samsung. Baterai dan charger yang tidak sesuai dapat menyebabkan kerusakan parah pada kamera. Jangan membakar baterai. Patuhi semua peraturan setempat untuk membuang baterai bekas. Jangan meletakkan baterai atau kamera di atas atau di dalam alat pemanas, seperti oven microwave, kompor, atau radiator. Baterai dapat meledak jika terlalu panas.

Perhatian

Situasi yang dapat menyebabkan kerusakan pada kamera atau perlengkapan lain

Tangani dan simpan kamera dengan benar dan hati-hati.

• Jangan sampai kamera terkena cairan, yang dapat mengakibatkan kerusakan parah. Jangan memegang kamera dengan tangan basah. Kerusakan kamera akibat air dapat membatalkan garansi pabrik.
• Hindari penggunaan atau penyimpanan kamera di tempat berdebu, kotor, atau tempat dengan sirkulasi udara yang buruk untuk mencegah kerusakan bagian yang bergerak atau komponen dalam.
• Lindungi kamera dan monitor Anda dari benturan, pemakaian yang kasar, dan getaran berlebihan untuk mencegah kerusakan serius.
• Berikan perhatian lebih saat menghubungkan kabel atau adaptor serta saat memasang baterai dan kartu memori. Menghubungkan konektor dengan paksa, menghubungkan kabel dengan tidak benar, atau memasang baterai dan kartu memori sembarangan dapat merusak port, konektor, dan aksesori. Jangan memasukkan benda asing ke bagian, ruang, atau titik akses mana pun pada kamera Anda. Jenis kerusakan seperti ini tidak termasuk dalam garansi Anda.

Lindungi baterai, charger, dan kartu memori dari kerusakan.

• Jangan memaparkan baterai atau kartu memori pada suhu yang sangat dingin atau sangat panas (di bawah 0°C / 32°F atau di atas 40°C / 104°F). Suhu ekstrem dapat mengurangi kapasitas pengisian baterai dan mengakibatkan gangguan fungsi kartu memori.
• Hindari agar baterai tidak bersentuhan dengan benda logam, karena hal ini bisa menciptakan sambungan antara terminal + dan – pada baterai Anda sehingga menyebabkan kerusakan baterai yang bersifat sementara atau permanen.
• Hindari agar kartu memori tidak bersentuhan dengan cairan, kotoran, atau benda asing. Jika kotor, bersihkan kartu memori dengan kain lembut sebelum memasukkannya ke dalam kamera.

Gunakan aksesori yang disetujui Samsung

Menggunakan aksesori yang tidak kompatibel dapat merusak kamera, menyebabkan cedera, atau membatalkan garansi.

Berhati-hatilah saat memakai earphone

• Jangan gunakan earphone saat mengemudi, bersepeda, atau mengendarai kendaraan bermotor. Melakukannya bisa menyebabkan bahaya lalu lintas dan merupakan tindakan ilegal di wilayah tertentu.
• Gunakan pengaturan volume minimum yang diperlukan. Mendengarkan lewat earphone dengan volume suara tinggi bisa merusak pendengaran Anda.

Melindungi lensa kamera

Lindungi lensa Anda dari sentuhan atau goresan. Bersihkan lensa dengan kain khusus lensa yang lembut, bersih, dan bebas butiran keras.

1. Keluarkan dari kemasan

Kamera

Adaptor AC (SAC-47)/ Kabel USB (SUC-C3)

Baterai isi ulang

Pengikat

Kabel A/V

Panduan Cepat

Earphone

CD-ROM Perangkat Lunak (termasuk panduan pengguna)

Aksesoris pilihan

Kantung kamera

Kartu memori

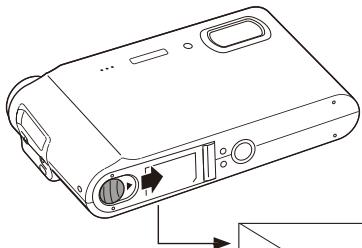

2. Masukkan baterai dan kartu memori

Masukkan kartu memori dengan kontak yang berwarna emas menghadap ke atas.

Masukkan baterai dengan logo Samsung menghadap ke bawah.

Lepaskan baterai dan kartu memori

Dorong perlahan sampai kartu terlepas dari kamera, lalu keluarkan dari slot-nya.

Dorong pengunci ke atas untuk melepaskan baterai.

Memori internal dapat digunakan sebagai perangkat penyimpanan sementara apabila kartu memori tidak terpasang.

Catatan

3. Isi baterai dan hidupkan kamera

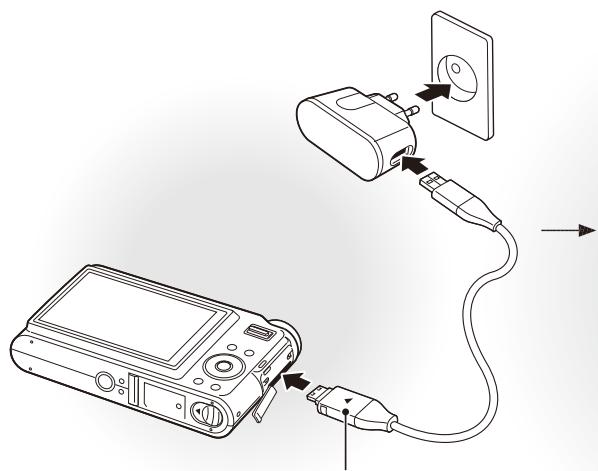

Isi baterai

Lampu indikator - Merah: Mengisi daya; Hijau: Terisi penuh

Hidupkan kamera

Tekan [POWER]

Saat menghidupkan kamera untuk pertama kalinya, pilih bahasa dan atur tanggal dan waktu.

4. Pilih bahasa dan atur tanggal dan waktu

Pilih bahasa

Atur tanggal dan waktu

Ikon	Mode	Deskripsi
AUTO	OTOMATIS	Mengambil Foto dengan tidak dengan pengaturan minimal
P	PROGRAM	Mengambil Foto dengan menjadi pilihant
(DUAL)	Dual IS	Mengambil Foto dengan pilihan yang tersebut untuk mengurangi guncangan camera
(CAN)	PANDUAN BANTUAN FOTO	Dapatkan tips memotret dan berlatih memotret

Ikon	Mode	Deskripsi
	BIDIKAN CANTIK	Mengamil foto seseorang dengan pilih untuk menyembunyikan ketidaksempurnaan wajah
SCENE	JENIS	Mengamil foto dengan pilih menjadi yang diatur sebelumnya
	VIDEO	Merekam video
	MULTIMEDIA	Mendengarkan MP3, memutar video, dan memaca file teks

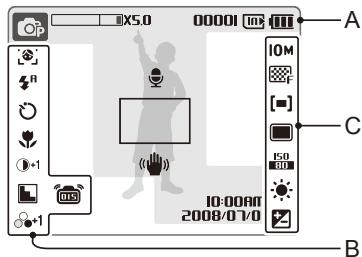

Ikon

Ikon-ikon yang ditampilkan akan berubah sesuai dengan mode yang dipilih dan pilihan yang Anda tentukan.

A. Informasi

Ikon	Deskripsi
	Mode pemotretan yang dipilih
	Rasio zoom
00001	Jumlah Foto yang tersedia
00-00-06	Waksi perekamatan yang tersedia
	Memori internal
	Karti memori terpasang
	Memo suara
	Frame fokus otomatis
	Guncangan camera
2008/07/01	Tanggal dan waksi saat ini

B. Ikon di sebelah kiri

Ikon	Deskripsi
5	Deteksi wajah
	Gaya Foto
	Warna
n	Lampu kilat
	Pengatur waktu
	Fokus otomatis
+1	Kontras
	Ketajaman
	Mematikan Suara
+1	Saturasi
	Stabilisi Gambar Optik (OIS)

C. Ikon di sebelah kanan

Ikon	Deskripsi
10M	Resolusi Foto
640	Resolusi video
Kualitas Foto
30	Frame rate
[=]	Opsi ukuran
Tipe burst
ISO	Kecepatan ISO
HUT	White balance
Z	Paparan
LT	Rana panjang

Atur opsi

Anda bisa memilih opsi dengan menekan [E], [MENU/OK], atau [Fn] dan menggunakan tombol navigasi ([F], [O], [I□], [J]).

1 Tekan [E], [MENU/OK], atau [Fn]. 2 Gunakan tombol navigasi untuk menentukan pilihan menu.

• Untuk bergerak ke kiri atau kanan, tekan [4] atau [6]. Untuk bergerak naik atau turun, tekan [2] atau [8].

Tekan [Bidik] untuk kembali ke mode Pemotretan.

Misalnya, tentukan pilihan white balance pada mode P.

1. Pilih P.

2. Sejajarkan subyek dalam frame.

3. Tekan [Bidik] setengah jalan ke bawah untuk fokus secara otomatis.

4. Tekan [Bidik] penuh ke bawah untuk mengambil foto.

Merekam video

1. Pilih.

2. Sejajarkan subyek dalam frame.

3. Tekan [Bidik].

1. Tekan [D]. - Jika kamera mati, menekan tombol ini akan menghidupkan kamera. 2. Tekan [4] atau [6] untuk memilih file. Tekan dan tahan untuk melihat file dengan cepat.

Putar video

1. Tekan [D].

Tekan dan tahan untuk melihat file dengan cepat.

3 Tekan [].

4 Gunakan tombol-tombol berikut untuk mengontrol pemutaran ulang:

1 Hubungkan earphone yang disertakan pada jack multifungsi (pilihan).

2 Pilih

4 Pilih BUKA untuk memilih file yang diputar.

Pilih LANJUT untuk membuka file yang terakhir kali diputar dalam mode MP3 dengan melanjutkan video ke file teks terakhir.

5 Tekan [MENU/OK].

Memindah file ke komputer (untuk Windows)

1 Masukkan CD instalasi ke dalam CD-ROM drive dan ikuti petunjuk pada layar.

Catatan

Klik User Manual untuk membaca panduan pengguna.

CD berisi program-program berikut

Program	Deskripsi
Samsung Converter	Mengkonversi video Seeingga dapat diputar di camera
Samsung Master	Mengedit Foto dan video
Adobe Reader	Membaca panduan pengguna

2 Hubungkan kamera Anda ke komputer dengan menggunakan kabel USB.

Perhatian

Anda harus mencolokkan ujung kabel dengan indikator cahaya (▲) ke kamera Anda. Kabel yang terbalik dapat merusak file Anda. Pabrik tidak bertanggung jawab atas setiap kehilangan data.

3 Hidupkan kamera.

Memutus koneksi dengan aman (untuk Windows XP)

Cara ini juga berlaku untuk memutus koneksi kabel USB pada Windows 2000/Vista.

Sensor gambar	Jenis	1/2.33" (Sekitar 1.09cm) CCD
	Piksel	Piksel efektif: Sekitar 10.2 mega-piksel, Total piksel: Sekitar 10.3 mega-piksel
Lensa	Panjang fokus	Lensa SAMSUNG dengan 5x inner zoom f = 6.8 - 34mm (setara film 35mm: 38 - 190mm)
	Cakupan F-stop	F3.7 (W) - F4.9 (T)
Monitor LCD		LCD TFT berwarna 2.7" (Sekitar 6.86cm) (Sekitar 230,000 piksel)
Fokus	Jenis	TTL fokus otomatis (AF Pusat, Multi AF, AF Deteksi Wajah)
	Jangkauan	Lebar (W) Tele (T)
		Normal	80cm - tak terbatas
		Makro otomatis	8cm - tak terbatas 50cm - tak terbatas
		Makro	8cm - 80cm 50cm - 80cm
		Super Makro	3cm - 8cm -
Kecepatan bidik		OTOMATIS: 1 - 1/1500dtk. MALAM: 16 - 1/1500dtk. TERUS MENERUS, AEB: 1/4 - 1/1500dtk.
Reduksi Guncangan		Dual IS [OIS (Optical Image Stabilization) + DIS (Digital Image Stabilization)]
Penyimpanan	Media	Memori internal: Sekitar Memori flash 10MB Memori eksternal (Opsional): kartu SD (hingga 4GB bergaransi), kartu SDHC (hingga 8GB bergaransi), MMC Plus (hingga 2GB bergaransi) Kapasitas memori internal mungkin tidak sesuai dengan speşifikasi ini.

	Format file	Gambar diam: JPEG (DCF), EXIF 2.21, DPOF 1.1, PictBridge 1.0 Video: AVI (MJPEG) Audio: WAV
	Ukuran gambar	Untuk SD 1GB
			SANGAT BAIK	BAIK	NORMAL
		10M 3648x2736	188	357	412
		9M 3648x2432	206	391	557
		TM 3584x2016	248	469	638
		7M 3072x2304	262	483	645
		5M 2592x1944	344	638	872
		3M 2048x1536	533	897	1214
		1M 1024x768	1720	2064	2381
		Angka ini dihitung berdasarkan kondisi standar Samsung dan dapat berbebida tergantung kondisi pengambilan dan pengaturan camera.
Antarmuka	Output digital	Konektor: USB 2.0 (20 pin)
	Output audio	Mono
	Output video	AV: NTSC, PAL (dapat dipilih)
	Konektor input listrik DC	20 pin
Sumber listrik	Baterai ISI ulang	Baterai Lithium-ion SLB-10A (1050mAh)
	Adaptor AC	Adaptor daya (SAC-47), Kabel USB (SUC-C3)
	Sumber listrik daptat berbebda, tergantung wilayah Anda.
Dimensi (PxDxL)		95 X 59.9 X 18.8mm (tanpa bagian yang menonjol)
Robot		139.4 (tanpa baterai dan kartu memori)
Suhu pengerasian		0 - 40°C
Kelembaban pengerasian		5 - 85%

Pembuangan yang Benar untuk Produk Ini

(Limbah Peralatan Listrik & Elektronik)

(Berlaku di Uni Eropa dan negara-negara Eropa lain dengan sistem pengumpulan terpisah) Tanda dalam literatur produsen ini menunjukkan bahwa benda ini tidak boleh dibuang bersama-sama dengan limbah rumah tangga yang lain setelah masa pakai berakhir. Untuk mencegah bahaya terhadap lingkungan dan kesehatan manusia akibat limbah yang tidak terkendali, harap pisahkan limbah ini dari limbah tersebut dan daur ulang secara bertanggung jawab untuk mendorong pemanfaatan kembali bahan-bahan secara berkesinambungan. Pengguna rumah tangga harus menghubungi penyalur tempat mereka membeli produk ini, atau kantor pemerintah setempat, untuk keterangan mengenai tempat dan cara daur ulang limbah ini dengan aman. Pengguna bisnis harus menghubungi pemasok mereka dan memeriksa ketentuan dan persyaratan dalam kontrak pembelian. Pembuangan limbah produk ini tidak boleh dicampur dengan limbah komersial lain.

Samsung Eco-mark

Ini adalah tanda simbol milik Samsung yang digunakan untuk mengomunikasikan kinerja produk Samsung yang ramah lingkungan pada para konsumen. Tanda ini melambangkan usaha terus menerus Samsung bagi pengembangan produk yang sadar akan lingkungan.
