PANDUAN PENGGUNA C27G55TQWE SAMSUNG

Warna dan tampilan mungkin berbeda, tergantung produk. Spesifikasi dapat berubah tanpa pemberitahuan untuk meningkatkan performa.

Isi buku petunjuk ini dapat berubah tanpa pemberitahuan guna meningkatkan kualitas.

© Samsung

Samsung adalah pemilik hak cipta buku petunjuk ini.

Dilarang menggunakan ataupun menggandakan buku petunjuk ini baik sebagian maupun seluruhnya tanpa persetujuan Samsung.

Merek dagang selain dari Samsung adalah milik dari pemiliknya masing-masing.

Daftar isi

Sebelum Menggunakan Produk

Petunjuk Keselamatan 4
Listrik dan Keselamatan 4
Penginstalan	5
Pengoperasian	6
Membersihkan	8
Posisi tubuh yang benar saat menggunakan produk	8

Persiapan

Penginstalan	9
Memasang Kaki 9
Melepaskan Dudukan 10
Tindakan pencegahan untuk memindahkan produk	10
Memeriksa ruang di sekitar produk 11
Mengatur Kemiringan Produk 11
Kunci Antipencurlan 12
Spesifikasi Rangkaian Dudukan Dinding (VESA)	12

Panel Kontrol 13

Menyambungkan dan Menggunakan Perangkat Sumber

Baca di bawah ini sebelum menyambungkan produk.	14
Port	14
Menghubungkan dan Menggunakan PC	15
Koneksi Menggunakan Kabel HDMI	15
Koneksi Menggunakan Kabel HDMI-DVI	15
Koneksi Menggunakan Kabel DP	15
Menghubungkan ke headphone atau earphone	15
Menghubungkan Daya	16
Merapikan Kabel yang Tersambung	16
Mengatur Resolusi Optimum	17
Daftar kartu grafis yang mendukung HDR10	17

Menu

Game	18
Picture	22
PBP (Model yang didukung: C34G5*T*)	25
OnScreen Display	26
System	26
Support	29

Menginstal Perangkat Lunak

Easy Setting Box 30

Batasan dan Masalah dengan Instalasi 30

Persyaratan Sistem 30

Pemasangan Driver 30

Panduan Mengatasi Gangguan

Ketentuan Sebelum Menghubungi Pusat Layanan Pelanggan Samsung	31
Diagnosis produk (Masalah layar)	31
Memeriksa Resolusi dan Frekuensi	31
Periksa yang berikut ini.	31
Tanya & Jawab	33

Daftar isi

Spesifikasi

Umum

34

Tabel Mode Sinyal Standar 35

Lampiran

Tanggung jawab untuk Layanan Berbayar(Biaya bagi Pelanggan) 38
Bukan cacat pada produk 38
Kerusakan pada produk yang disebabkankesalahan pelanggan 38
Lain-lain	38

FreeSync (untuk kartu grafis AMD) 39

Bab 01

Sebelum Menggunakan Produk

Petunjuk Keselamatan

Peringatan

Awas

Tidak mengikuti petunjuk yang diberikan dapat mengakibatkan cedera serius atau kematian.

Tidak mengikuti petunjuk yang diberikan dapat mengakibatkan cedera badan atau kerusakan terhadap harta benda.

PERHATIAN
RISIKO SENGATAN LISTRIK, JANGAN DIBUKA.
PERHATIAN: UNTUK MENGURANGI RISIKO SENGATAN LISTRIK, JANGAN MELEPAS PENUTUP (ATAU BAGIAN BELAKANG). ANDA TIDAK DAPAT MEMPERBAIKI BAGIAN DALAM ALAT INI SENDIRI. SERAHKAN SEMUA PERBAIKAN KEPADA PETUGAS SERVIS RESMI.

	Simbol ini mengindikasikan bahwa terdapat tegangan tinggi di bagian dalam produk. Berbahaya menyentuh bagian apa pun di dalam produk ini.		Tegangan AC: Nilai tegangan yang ditandai dengan simbol ini merupakan tegangan AC.
	Simbol ini menunjukkan bahwa informasi penting terkait pengoperasian dan pemeliharaan telah disertakan bersama produk.		Tegangan DC: Nilai tegangan yang ditandai dengan simbol ini merupakan tegangan DC.
	Produk Kelas II: Simbol ini menunjukkan bahwa sambungan keselamatan ke pengardean listrik tidak diperlukan. Jika simbol ini tidak ada di produk dengan konektor, produk HARUS memiliki sambungan andal agar terarde.		Awas, Lihat petunjuk sebelum menggunakan: Simbol ini menginstruksikan pengguna agar melihat panduan pengguna untuk mengetahui informasi lebih lanjut tentang keselamatan.

Listrik dan Keselamatan

Peringatan

• Jangan gunakan kabel atau konektor daya yang telah rusak atau stop kontak yang longgar.
• Jangan menghubungkan lebih dari satu produk ke satu stop kontak saja.
  • Jangan memegang konektor daya dengan tangan basah.
  • Masukkan jack power dengan sempurna jangan sampai longgar.
• Hubungkan konektor daya ke stop kontak yang sudah clibumikan (perangkat bersekat tlpe1 saja).
• Jangan menekuk atau menarik kabel power terlalu kuat. Jangan sampai kabel daya tertindih benda berat.
  • Jangan menaruh kabel daya atau produk di dekat sumber panas.
• Bersinkan debu dari kaki-kaki konektor daya atau stop kontak dengan kain kering.

Awas

• Jangan mencabut kabel daya saat produk sedang digunakan.
- Gunakan kabel daya yang disertakan bersama produk oleh Samsung. Jangan gunakan kabel daya untuk produk lain.
- Jangan sampai sambungan antara kabel daya dengan stop kontak terhalang.
- Cabut kabel daya untuk mematikan arus ke produk jika terjadi gangguan.
- Pegang konektor saat mencabut kabel daya dari stop kontak.

Penginstalan

Peringatan

• Jangan menaruh lilin, obat nyamuk atau rokok di atas produk. Jangan memasang produk di dekat sumber panas.
• Jangan memasang produk di dalam ruangan berventilasi buruk seperti lemari buku atau lemari pakaian.
• Beri jarak minimal 10 cm dari dinding sebagai ventilasi.
  • Jauhkan bungkus plastiknya dari jangkauan anak-anak.

• Dapat menyebabkan anak kehabisan nafas.

• Jangan memasang produk di atas permukaan yang tidak stabil atau bergetar (rak yang tidak aman, permukaan miring, dsb.)

• Produk dapat jatuh dan rusak serta/atau mengakibatkan cedera.
• Jangan menggunakan produk ini di area dengan getaran berlebih karena dapat merusak produk atau memicu kebakaran.
• Jangan memasang produk ini di dalam kendaran atau tempat yang penuh debu, lembab (rembesan air, dll), minyak, atau asap.
• Hindarkan produk ini dari sinar matahari langsung, panas, atau benda panas seperti kompor.
• Tindakan ini dapat memperpendek umur pemakaian atau menimbulkan kebakaran.
  • Jangan memasang produk dalam jangkauan anak-anak.
  Produk dapat jatuh dan mencederai anak-anak.
• Minyak sayur, seperti kecap, dapat merusak atau mengubah bentuk produk. Jangan memasang produk di dapur atau di dekat meja dapur.

Awas

• Jangan sampai produk jatuh saat dipindahkan.
• Jangan menaruh produk dengan layar menghadap ke bawah.
- Saat menaruh produk ini di atas kabinet atau rak, pastikan bagian bawah depan produk tidak menjorok ke depan.
Produk dapat jatuh dan rusak serta/atau mengakibatkan cedera.
- Gunakan kabinet atau rak yang tepat ukurannya untuk menaruh produk.
• Letakkan monitor dengan hati-hati.
- Jatuh dapat menyebabkan kegagalan produk atau cedera badan.
- Memasang produk di tempat yang tidak umum (tempat yang penuh debu halus, bahan kimia atau bertemperatur ekstrem atau terlalu lembap atau yang mengharuskan produk dioperasikan secara terus-menerus untuk jangka waktu yang lama) dapat merusak performanya. - Jangan lupa menghubungi Pusat Layanan Pelanggan Samsung jika Anda ingin memasang produk pada tempat semacam itu.
- Sebelum merakit produk, letakkan produk di permukaan yang rata dan stabil sehingga layar menghadap ke bawah.
- Produk berlekuk. Memberi tekanan pada produk di atas permukaan rata dapat merusaknya. Saat produk berada di tanah menghadap ke atas ataupun ke bawah, jangan menekannya.

Pengoperasian

Peringatan

• Di dalam produk ada aliran tegangan tinggi. Jangan pernah mengurai, memperbaiki ataupun memodifikasi produk ini sendiri.
  Hubungi Pusat Layanan Pelanggan Samsung jika memerlukan perbaikan.
• Untuk memindahkan produk ini, pertama cabut semua kabel dari produk, termasuk kabel daya.
• Jika produk menghasilkan bunyi tidak biasa, bau terbakar, atau asap, segera cabut kabel daya dan hubungi Pusat Layanan Pelanggan Samsung.
  • Jangan blarkan anak-anak bergelantungan pada atau memanjat produk.
• Anak-anak dapat cedera atau mendapat luka serius.
• Jika produk terjatuh atau bagian luarnya rusak, matikan daya dan cabut kabel daya. Selanjutnya, hubungi Pusat Layanan Pelanggan Samsung.
• Terus menggunakan produk yang rusak dapat menimbulkan kebakaran atau sengatan listrik.
• Jangan menaruh benda berat atau benda-benda yang disukal anak-anak (mainan, permen, dll) di atas produk.
• Produk atau benda-benda berat semacam itu dapat jatuh saat anak-anak berusaha menjangkau mainan atau permen sehingga mengakibatkan cedera serius.
• Selama hujan petir atau badai, matikan produk dan lepas kabel daya.
• Jangan menjatuhkan benda apapun pada produk ataupun membenturkannya.
• Jangan memindahkan produk dengan cara menarik kabel power atau kabel apapun.
• Jika terjadi kebocoran gas, jangan menyentuh produk atau konektor daya. Selain itu, segera buka ventilasi ruangan.
  • Jangan memegang kabel daya atau kabel apapun untuk mengangkat ataupun memindahkan produk.
• Jangan menggunakan ataupun menyimpan semprotan yang mudah terbakar ataupun bahan yang mudah menyala di dekat produk.
• Pastikan ventilasi tidak terhalang atau taplak atau tirai.

• Suhu yang meningkat di dalam produk dapat memicu kebakaran.

• Jangan memasukkan benda-benda dari logam (sumpit, koin, jepit rambut, dll) atau benda yang mudah terbakar (kertas, korek api, dll) ke produk (lewat ventilasi atau port input/output, dll).

• Jangan lupa mematikan produk dan mencabut kabel daya jika produk kemasukan air atau benda asing lainnya. Selanjutnya, hubungi Pusat Layanan Pelanggan Samsung.
• Jangan menaruh benda-benda berisi cairan (vas, pot, botol, dan lain sebagainya) ataupun benda dari logam di atas produk.
  Jangan lupa mematikan produk dan mencabut kabel daya jika produk kemasukan air atau benda asing lainnya. Selanjutnya, hubungi Pusat Layanan Pelanggan Samsung.

Awas

• Memblarkan layar menampilkan gambar diam dalam waktu lama dapat mengakibatkan munculnya jejak gambar atau piksel rusak.
• Aturlayar ke mode hemat daya atau screen saver dengan gambar bergerak jika Anda tidak hendak menggunakan monitor dalam waktu lama.
• Cabut kabel daya dari stop kontak jika Anda tidak hendak menggunakan produk untuk jangka waktu lama (berlibur, dll).
• Tumpukan debu ditambah panas dapat memicu kebakaran, sengatan listrik, atau kebocoran arus.
• Gunakan produk pada resolusi dan frekuensi yang dianjurkan.
  Pandangan Anda dapat terganggu.
  • Jangan menyimpan adaptor AC/DC dalam tempat yang sama.
  • Lepas kantong plastik dari adaptor AC/DC sebelum Anda menggunakannya.
• Jangan sampai air memasuki atau membasahi perangkat adaptor AC/DC.
• Resiko tersengat listrik atau kebakaran.
• Jangan menggunakan produk di luar ruangan saat sedang hujan atau turun salju.
• Jangan sampai adaptor AC/DC basah saat Anda mengepel lantai.
  • Jangan menaruh adaptor AC/DC di dekat peralatan pemanas.
• Benda asing dapat memicu kebakaran.
• Simpan adaptor AC/DC di ruang berventilasi memadai.

• Jika Anda meletakkan adaptor daya AC/DC menggantung dengan input kabel menghadap ke atas, air atau zat lainnya dapat masuk ke dalam Adaptor dan menyebabkan Adaptor rusak.
  Pastikan semua baglan adaptor daya AC/DC berada di meja atau lantal.

• Jangan memegang monitor terbalik atau memindahkannya dengan memegangi dudukannya.

• Produk dapat jatuh dan rusak atau menyebabkan cedera.
  • Terlalu lama menatap layar dari jarak dekat dapat merusak penglihatan Anda.
  • Jangan menggunakan pelembab udara atau kompor di dekat produk.
• Istirahatkan mata Anda selama lebih dari 5 menit atau lihat benda dengan jarak yang jauh setelah memakai produk ini selama 1 jam.
  • Jangan menyentuh layar produk ini setelah menyala beberapa saat karena akan terasa panas.
• Simpan aksesori berukuran kecil jauh dari jangkauan anak-anak.
• Berhati-hatilah ketika menyesuaikan sudut produk.
• Tangan atau jari Anda dapat terjepit dan terluka.
• Pemasangan pada sudut yang terlalu besar dapat menyebabkan produk jatuh dan cedera.
  • Jangan menaruh benda berat di atas produk.
• Jatuh dapat menyebabkan kegagalan produk atau cedera badan.
• Apabila menggunakan headphone atau earphone, jangan atur volumenya terlalu keras.
• Suara yang terlalu keras dapat merusak pendengaran Anda.

Membersihkan

Noda putih dapat muncul pada permukaan model high-glossy jika ditempatkan di dekat mesin pelembab berbasis gelombang ultrasonik.

Hubungi Pusat Layanan Pelanggan Samsung terdekat jika Anda ingin membersihkan baglan dalam produk (Dengan biaya.)

Jangan tekan layar produk dengan tangan atau benda lainnya. Terdapat risiko merusak layar.

Mohon berhati-hati saat membersinkan karena panel dan bagian luar LCD canggih ini mudah sekali tergores.

Ambil langkah-langkah berikut saat membersihkan.

1 Matikan produk dan PC.

2 Cabut kabel daya dari monitor.

Pegang jack kabel power dan jangan menyentuh kabel dengan tangan basah. Ini untuk mencegah resiko tersengat listrik:

3 Usap monitor dengan kain bersih, lembut, dan kering.

Basahi kain lembut, keringkan dengan baik, lalu gunakan kain untuk bagian luar produk hingga bersih.

- Jangan menggunakan bahan pembersih yang mengandung alkohol, pelarut atau surfaktan untuk membersihkan produk ini.

- Jangan menyemprotkan air atau deterjen secara langsung ke produk.

4 Pasang kabel daya ke monitor setelah dibersihkan.

5 Nyalakan produk dan PC.

Posisi tubuh yang benar saat menggunakan produk

Posisi yang benar saat menggunakan produk ini adalah sebagai berikut:

- Atur jarak 45 sampai 50cm antara mata Anda dan layar, dan posisikan layar agak rendah.

• Jaga mata Anda lurus di depan layar.

- Atur sudut sehingga cahaya tidak memantul pada layar.

- Lengan depan tegak lurus terhadap lengan bagian atas dan sejajar terhadap punggung tangan.

- Jaga sudut siku Anda.

- Atur ketinggian produk sehingga lutut tetap membentuk sudut 90 derajat atau lebih, tumit mantap di lantal, dan lengan lebih rendah darlpada Jantung Anda.

- Gerak-gerakkan mata atau berkedip berkali-kali, maka mata yang letih tidak akan terasa tegang.

Bab 02

Persiapan

Penginstalan

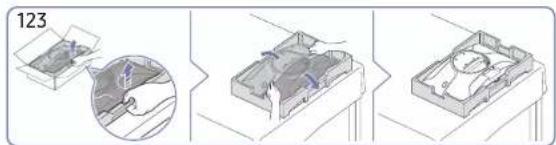

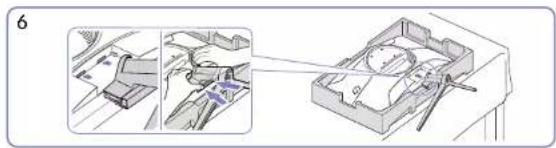

Memasang Kaki

Pasang alas dudukan pada konektor dudukan sesuai arah yang ditunjukkan dalam gambar. Periksa apakah Konektor Dudukan sudah tersambung dengan kuat.

Kencangkan sepenuhnya sekrup sambungan di bagian bawah dudukan sampal terpasang kuat.

Berdirikan monitor dan lepaskan kemasannya. Rakitan dudukan sudah selesai.

Pegang bagian belakang produk seperti yang ditunjukkan pada gambar. Tekan dudukan yang sudah dirakit ke rangka utama ke arah tanda panah yang ditunjukkan pada gambar.

Melepaskan Dudukan

Sebelum melepas dudukan dari produk, letakkan produk pada permukaan yang rata dan stabili dengan posisi layar menghadap ke bawah.

Gelar Gabus pelindung (alas) yang disertakan di dalam kemasan di lantai kemudian tempatkan produk menghadap ke bawan pada Gabus tersebut, seperti ditunjukkan gambar. Jika Gabus tidak ada, gunakan alas duduk.

Saat memegang produk dengan satu tangan, tarik konektor dudukan dengan tangan lain untuk melepas dudukan seperti yang ditunjukkan pada gambar.

Lepaskan Konektor Dudukan dari Dudukan dengan menariknya ke arah tanda panah seperti ditunjukkan pada gambar.

Tindakan pencegahan untuk memindahkan produk

- Pegang ujung atau tepi bawah produk saat memindahkannya.

• Jangan langsung menekan pada layar.

- Jangan pegang layar saat memindahkan produk.

- Jangan bawa produk secara terbalik hanya dengan memegang dudukan.

• Jangan tekan produk. Produk berisiko rusak.

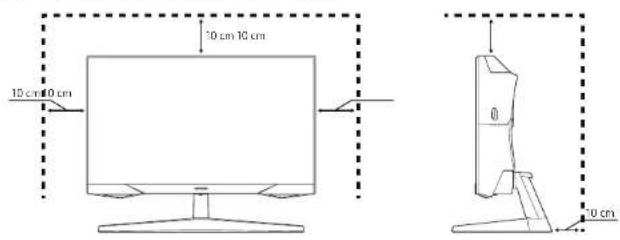

Memeriksa ruang di sekitar produk

Pastikan Anda memiliki ruang yang cukup untuk ventilasi ketika menempatkan produk. Kenaikan suhu internal dapat menyebabkan kebakaran dan merusak produk. Atur ruang yang cukup di sekelling produk seperti yang ditunjukkan dalam diagram ketika memasang produk.

Tampilan luar mungkin berbeda tergantung pada produk.

Mengatur Kemiringan Produk

Warne dan bentuk suku cadang mungkin berbeda dari yang ditunjukkan. Spesifikasi dapat berubah tanpa pemberitahuan sebelumnya untuk meningkatkan kualitas.

• Kemiringan produk dapat disesuaikan.
- Pegang baglan bawah produk dan atur kemiringannya dengan hati-hatl.

Kunci Antipencurian

Kunci antipencurlan memungkinkan Anda menggunakan produk secara aman meskipun di tempat umum. Bentuk perangkat pengunci dan metode penguncian tergantung pada produsien. Untuk informasi rinci, lihat buku petunjuk yang diberikan bersama perangkat pengunci antipencurlan.

Untuk mengunci perangkat pengunci antipencurian:

1 Pasang kabel perangkat pengunci antipencurian ke benda berat seperti meja.
2 Masukkan salah satu ujung kabel melalui lubang di ujung lain.
3 Masukkan perangkat pengunci ke slot penguncian antipencurian di bagian belakang produk.
4. Kunci perangkat pengunci.
Perangkat pengunci antipencurian dijual terpisah.
- Untuk informasi rinci, lihat buku petunjuk yang diberikan bersama perangkat pengunci antipencurian.
- Perangkat pengunci antipencurian dapat diperoleh di peritel elektronik atau secara online.

Spesifikasi Rangkaian Dudukan Dinding (VESA)

Pasang dudukan dinding pada dinding yang kokoh togak lurus terhadap lantal. Sebelum memasang dudukan dinding pada permukaan selain tembak, kontak agen terdekat untuk mencari informasi tambahan. Jike dipasang di dinding miring, produk dapat jetuh dan mengakibatkan cedera badan serius. Rangkaian dudukan dinding Samsung memuat petunjuk pemasangan yang rinci dan semua komponen yang diperlukan untuk pemasangan tersebut.

• Jangan gunakan sekrup dengan panjang di luar ketentuan atau tidak memenuhi standar VESA. Sekrup terlalu panjang dapat merusak bagian dalam produk.
• Saat memasang dudukan dinding selain produk yang ditentukan, pemasangannya mungkin sulit.
• Untuk dudukan dinding dengan sekrup di luar standar VESA, panjang sekrup bervariasi tergantung spesifikasi dudukan dindingnya.
• Jangan memasang sekrup terlalu kencang. Produk dapat rusak atau jatuh, sehingga menimbulkan cedera. Samsung tidak bertanggung jawab atas semua jenis kecelakaan ini.
• Samsung tidak bertanggung jawab atas kerusakan produk atau cedera badan akibat penggunaan sekrup di luar ketentuan VESA atau dudukan dinding yang tidak memenuhi syarat atau konsumen tidak mengikuti petunjuk pemasangan produk.
  • Jangan pasang produk dengan kemiringan lebih dari 15 derajat.
• Dimensi standar rangkaian dudukan dinding dapat dilihat dalam tabel berikut.

C Sekrup Standar Jumlah

Nama Model spesifikasi lubang sekrup VESA (A * B) dalam millimeter

C27G5*T*/
C32G5*T*/	75,0 x 75,0 6,8 ~ 10,0 mm M4 4 EA
C34G5*T*

Jangan memasang Rangkaian Dudukan Dinding selama produk menyala. Anda dapat cedera tersengat listrik.

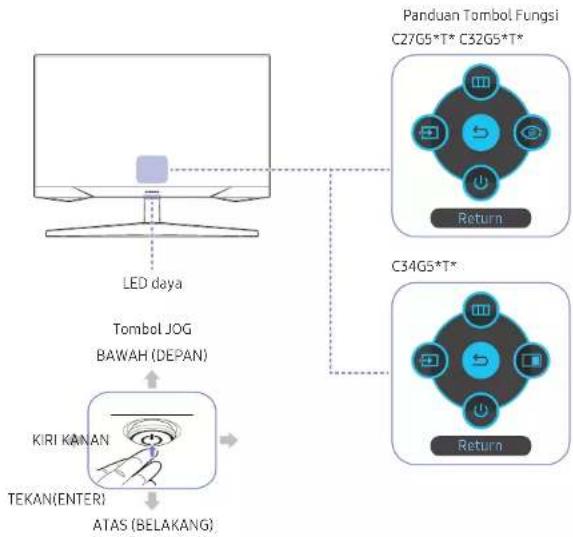

Panel Kontrol

Warna dan bentuk suku cadang mungkin berbeda dari yang ditunjukkan. Spesifikasi dapat berubah tanpa pemberitahuan sebelumnya untuk meningkatkan kualitas.

Suku Cadang Keterangan

Tombol JOG Tombol multi arah untuk memudahkan navigasi.
LED daya		LED ini adalah indikator status daya.Anda dapat memilih untuk mengaktifkan atau menonaktifkanpengoperasian LED daya di layar menu. (→System→Power LED On)
Panduan Tombol Fungsi		Untuk menggunakan Panduan Tombol Fungsi, tekan tombol JOG ketikalayar diaktifkan.Jika monitor tidak menampilkan menu OSD, Tombol JOG dapat digunakan seperti di bawah.Raik : Ubah pengaturan Brightness, Contrast, dan Sharpness.Turun : Ubah pengaturan Volume.Kiri atau Kanan: Ubah pengaturan Source.TEKAN ENTER): Item yang dipilih akan diterapkan.
	Source	Mengubah sumber input. Pesan akan muncul di sudut kiri atas layar jika sumber Input telah berubah.
	Menu	Menampilkan menu layar utama.
	Eye Saver Mode	Mengaktifkan Eye Saver Mode.Khusus model C27G5*T* / C32G5*T*
	PBP	Mengaktifkan mode PBP.Khusus model C34G5*T*.
	Power Off	Mematikan produk.
	Return	Keluar dari halaman menu.

Bab 03

Menyambungkan dan Menggunakan Perangkat Sumber

Baca di bawah ini sebelum menyambungkan produk.

1 Sebelum menyambungkan produk, periksa bentuk port kabel sinyal yang disediakan dan bentuk serta posisi port pada produk dan perangkat eksternal.
2 Sebelum menyambungkan produk, pastikan Anda melepas kabel daya dari produk dan perangkat eksternal untuk mencegah kerusakan produk akibat arus pendek atau arus lebih.
3 Setelah semua kabel sinyal tersambung dengan benar, sambungkan kembali kabel daya ke produk dan perangkat eksternal.
4 Setelah penyambungan selesai, pastikan membaca buku petunjuk agar Anda memahami fungsi produk, tindakan pencegahan, dan informasi lainnya yang diperlukan untuk menggunakan produk dengan benar.

Suku cadang penyambung mungkin berbeda di produk lain.

Port yang tersedia bervarlasi tergantung produk.

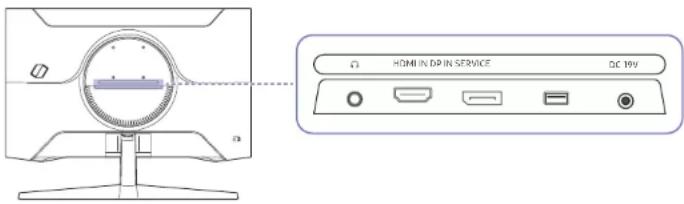

Port

Fungsi yang ada dapat bervariasi tergantung model produk. Warna dan bentuk suku cadang mungkin berbeda dari yang citunjukkan. Spesifikasi dapat berubah tanpa pemberitahuan sebelumnya untuk meningkatkan kualitas. Lihat produk aktual yang ada.

Ω	Menghubungkan perangkat output audio seperti headphone atau earphone.
HDMI IN Menyambung ke perangkat sumber menggunakan kabel HDMI atau kabel HDMI-DVI.
DP IN Menghubungkan ke PC dengan kabel DP.
SERVICE Gunakan memory stick USB untuk melakukan peningkatan perangkat lunak.
DC19V Menyambungkan ke adaptor AC/DC.

Menghubungkan dan Menggunakan PC

Pilih metode sambungan yang sesuai untuk PC Anda.

Koneksi Menggunakan Kabel HDMI

Koneksi Menggunakan Kabel HDMI-DVI

Fungsi audio tidak didukung jika perangkat sumber disambung menggunakan kabel HDMI-DVI. Resolusi optimal mungkin tidak tersedia dengan kabel HDMI-DVI.

Koneksi Menggunakan Kabel DP

Sebaiknya gunakan kabel DP yang disediakan sebagai aksesori. Jika tidak disediakan, pastikan untuk menggunakan kabel DP dengan panjang 1,5 m atau kurang. Gunakan kabel DP-1,2 bersertifikasi VESA atau yang lebih tingel dengan jenis yang benar.

Menghubungkan ke headphone atau earphone

Gunakan headphone atau earphone saat mengaktifkan suara dengan kabel HDMI-HDMI atau DP.

Konektor headphones atau earphones hanya mendukung 3 konduktor jenis ujung-cincin-lengan (tip-ring-sleeve/TRS).

Menghubungkan Daya

1 Sambungkan kabel listrik ke adaptor AC/DC. Selanjutnya, sambungkan adaptor AC/DC ke port DC 19V pada bagian belakang produk.
2 Hubungkan kabel daya ke stopkontak daya.
3 Tekan tombol JOG di bagian bawah produk untuk menghldupkannya.

Tegangan Input akan dialihkan secara otomatis.

Merapikan Kabel yang Tersambung

Sambungkan kabel yang sesuai. Letakkan kedua kabel di penahan kabel pada dudukan (KABEL DUDUKAN PENAHAN) untuk merapikan kabel, seperti yang ditunjukkan dalam gambar. Rakitan sudah selesal.

Pesan informasi tentang menget resolusi optimum akan muncul saat Anda menyalakan produk untuk pertama kali setelah membell.

Pilih bahasa di pesan informasi dan ubah resolusi PC ke pengaturan optimum.

Jika resolusi optimum tidak dipilih, pesan akan muncul sampai tiga kali selama selang tertentu bahkan saat produk dimatikan dan dinyalakan kembali.

Jika Anda ingin mengatur ke resolusi optimal untuk komputer Anda, lihat (T&J) → "Bagaimana cara mengubah resolusi?"

Anda dapat menyesuaikan laju penyegaran berdasarkan resolusi layar dengan memilih Game → Refresh Rate pada menu OSD.

Untuk memungkinkan kecepatan refresh maksimum, atur FreeSync ke On atau atur Refresh Rate ke 144 Hz (C27G5*T*/C32G5*T*), 165 Hz (C34G5*T*).

Daftar kartu grafis yang mendukung HDR10

HDR10 hanya dapat diakses di sistem Windows 10 yang dilengkapi dengan kartu grafis yang mendukung Manajemen Hak Digital (Data Rights Management) Play Ready 3.0 (untuk konten HDR yang dilindungi). Gunakan kartu gragis yang tercantum di bawah untuk HDR10.

• NVIDIA GeForce 1000 series atau yang lebih tinggi
• AMD Radeon™ RX 400 series atau yang lebih tinggi
• Intel UHD Graphics 600 series atau yang lebih tinggi

Kartu grafis yang mendukung pengkodean video 10 bit yang diakselerasi perangkat keras untuk video codec HDR yang disarankan.

Bab 04

Menu

Panduan Tombol Fungsi →

Fungsi yang ada dapat bervariasi tergantung model produk. Warna dan bentuk suku cadang mungkin berbeda dari yang ditunjukkan. Spesifikasi dapat berubah tanpa pemberitahuan sebelumnya untuk meningkatkan kualitas.

Game

Refresh Rate

Ubah laju penyegaran layar. Laju penyegaran lebih tinggi dapat mengurangi ketegangan pada mata.60 Hz / 120 Hz / 144 HzKhusus model C27G5*T* / C32G5*T*DisplayPort: 60 Hz / 100 Hz / 165 HzHDMI: 60 Hz / 100 HzRhusus model C34G5*T*.Menu ini tidak tersedia saat mode FreeSync aktif.Mengubah Refresh Rate dapat mengakibatkan layar berkedip, tergantung pada kartu grafik PC.Fungsi tersedia di PC yang dilengkapi dengan kartu grafis yang dapat mengubah laju penyegaran.Ini tidak tersedia untuk perangkat (mls., perangkat AV) dengan laju penyegaran tetap. Jika fungsi diterapkan, layar bisa menjadi malafungsi.Jika fungsi Refresh Rate digunakan dan teks yang ditampilkan di layar PC terlihat buram atau rusak, selesaikan masalah dengan mengubah resolusi layar PC ke resolusi yang disarankan.

Black Equalizer Sesualkan kecerahan pada area gelap.
	Jika nilai semakin mendekati 1, area layaryang lebih gelap akan menjadi lebih terang, sehingga memudahkan untuk mencari musuh saat bermain game. Untuk mencari musuh dengan lebih mudah selama bermain game, gunakan nilai yang lebih rendah.Jika nilai semakin mendekati 20, area layar yang lebih gelap akan menjadi lebih gelap dan kontras akan meningkat.Menu ini tidak tersedia saatEye Saver ModeaktifMSCenu ini tidak tersedia saatPicture Modeada dalam mode CinemaMSCenu ini tidak tersedia jikaDynamic Contrastdiaktifkan.Fitur Black Equalizerhanya diaktifkan pada resolusiAVtertentu, seperti 720P pada 60Hz dan 1080P pada 60Hz.
Response Time	Tambah kecepatan respons layar untuk membuat video terlihat lebih hidup dan alami.Sebaiknya aturResponse TimekeStandardatauFasterJika Anda tidak sedang menonton film atau bermain gameMSCenu ini tidak tersedia saat modeFreeSyncaktif.JikaPicture Modediatur keDynamic atau Eye Saver Modediatur keOn, menuFastest (MBR) dinunaktifkanMSCenu Fastest (MBR)hanya tersedia jikaRefresh Ratediatur ke 144Hz (C27G5*T*/C32G5*T*), 165Hz (C34G5*T*).
FreeSync	TeknologiFreeSyncadalah solusi yang menghilangkan pembelahan layar tanpa penundaan dan kelatenan yang biasa terjadi.FreeSyncdapat dioperasikan saat Anda menggunakan kartu grafis AMD dengan solusiFreeSyncyang mendukung.Untuk informasi lebih lanjut, lihat halamanFreeSync(untuk kartu grafis AMD).
Low Input Lag	Minimalkan penundaan input untuk reaksi cepat dengan mengurangi waktu pemrosesan videoMSCenu ini tidak tersedia saatFreeSyncaktifMSCenu ini tidak tersedia jikaRefresh Ratediatur ke 120Hz/144Hz (hanya model C27G5*T*/C32G5*T*).MSCenu tidak tersedia jikaRefresh Rateditetapkan ke 60Hz/100Hz/165Hz (hanya model C34G5*T*) (dalam mode DisplayPort).Jika laju penyegaran PC berbeda dari pengaturan untukRefresh Ratedi monitor, fungsi mungkin tidak didukung.
Virtual Aim Point	Off: Virtual Aim Pointtidak tersedia saat Off dipilih....Nilihgaya titik tujuan pilihan..Reset Position: Pulihkan posisi titik tujuan ke default.

Screen Size Pilih ukuran dan raslo layar yang terbalk.

Menu ini tidak tersedia saat FreeSync aktif.

Dalam mode PC

• Auto: Tampilkan gambar berdasarkan raslo aspek sumber input.
- Wide: Tampilkan gambar dalam layar penuh berapapun rasio aspek sumber input.
• 17" (4:3): Gunakan rasio aspek 4:3 pada layar 17 inci. Gambar dengan rasio aspek yang berbeda tidak akan ditampilkan.
• 19" (4:3): Gunakan rasio aspek 4:3 pada layar lebar 19 inci. Gambar dengan rasio aspek yang berbeda tidak akan ditampilkan.
• 19" Wide (16:10): Gunakan rasio aspek 16:10 pada layar lebar 19 inci. Gambar dengan rasio aspek yang berbeda tidak akan ditampilkan.
• 21.5" Wide (16:9): Gunakan rasio aspek 16:9 pada layar lebar 21,5 incl. Gambar dengan rasio aspek yang berbeda tidak akan ditampilkan.
• 22" Wide (16:10): Gunakan rasio aspek 16:10 pada layarlebar 22 inci. Gambar dengan rasio aspek yang berbeda tidak akan ditampilkan.
• 23" Wide (16:9): Gunakan rasio aspek 16:9 pada layar lebar 23 incl. Gambar dengan rasio aspek yang berbeda tidak akan ditampilkan.
- 27" Wide (16:9): Gunakan rasio aspek 16:9 pada layar lebar 27 inci. Gambar dengan rasio aspekyang berbeda tidak akan ditampilkan. Rhusus model C34G5*T*.
- 29° Wide (21:9): Gunakan rasio aspek 21:9 pada layar lebar 29 inci. Gambar dengan rasio aspek yang berbeda tidak akan ditampilkan. Rhusus model C34G5*T*.

• 4:3: Tampilkan gambar dengan rasio aspek 4:3. Cocok untuk video dan siaran standar.
• 16:9: Tampilkan gambar dengan rasio aspek 16:9.
• 21:9: Tampilkan gambar dengan rasio aspek 21:9.

Khusus model C34G5*T*.

• Screen Fit: Tampilkan gambar dengan rasio aspek asli tanpa pemotongan.
• 17" (4:3): Gunakan rasio aspek 4:3 pada layar 17 inci. Gambardengan rasio aspek yang berbeda tidak akan ditampilkan.
  • 19" (4:3): Gunakan rasio aspek 4:3 pada layar lebar 19 inci. Gambar dengan rasio aspek yang berbeda tidak akan ditampilkan.
• 19" Wide (16:10): Gunakan rasio aspek16:10 pada layar lebar19 incl. Gambardengan rasio aspek yang berbeda tidak akan ditampilkan.
  • 21.5" Wide (16:9): Gunakan rasio aspek 16:9 pada layar lebar 21,5 inci. Gambar dengan rasio aspek yang berbeda tidak akan ditampilkan.
  • 22" Wide (16:10): Gunakan raslo aspek 16:10 pada layar lebar 22 incl. Gambar dengan raslo aspek yang berbeda tidak akan ditampilkan.
  • 23° Wide (16:9): Gunakan rasio aspek 16:9 pada layar lebar 23 inci. Gambar dengan rasio aspek yang berbeda tidak akan ditampilkan.
• 27" Wide (16:9): Gunakan rasio aspek 16:9 pada layar lebar 27 inci. Gambar dengan rasio aspek yang berbeda tidak akan ditampilkan. Rhusus model C34G5*T#.
• 29° Wide (21:9): Gunakan rasio aspek 21:9 pada layar lebar 29 inci. Gambar dengan rasio aspek yang berbeda tidak akan ditampilkan. Rhusus model C34G5*T ^A .

Fungsi ini mungkin tidak didukung tergantung port yang tersedia bersama produk.

Mengubah Screen Size dapat dilakukan jika ketentuan berikut terpenuhi,

Sinyal inputnya 480p, 576p, 720p, atau 1080p dan produk dapat menampilkan secara normal (tidak semua model mendukung semua sinyal ini). Fitur ini hanya dapat diatur apabila Input eksternal tersambung melatul HDMI/DP dan PC/AV Mode diatur ke AV.

Opsi ini tersedia saat FreeSync diatur ke Off.


Picture Mode

Menu ini menawarkan kualitas gambar optimum yang sesuai untuk lingkungan di mana produk ini akan digunakan.Menu ini tidak tersedia saatEye Saver Modeaktif.Picture Modedinonaktifkan ketika input berupa sinyal HDR.Dalam mode PCCustom:Mengustomisasi pengaturan layar.FPS:Tambah kecerahan area layar game FPS (First-Person Shooter) yang lebih gelap. Mode ini akan menambah daya pandang musuh Anda selama game FPS (First-Person Shooter).RTS:Tambah temperatur warna dan raslo kontras untuk meningkatkan daya pandang layar dan peta kecil RTS (Real-Time Strategy).RPG:Mode ini dioptimalkan untuk grafik 3D dan pesan singkat pada layargame RPG (Role Playing Game).AOS:Tambah rasio kontras untuk mendapatkan kualitas gambar yang dioptimalkan untuk layar game AOS (Aeon Of Strife).Cinema:Dapatkan kecerahan dan ketajaman monitor yang cocok untuk menikmati konten video dan DVD.Dynamic Contrast:Dapatkan kecerahan yang seimbang lewat penyesuaian kontras otomatis.Dalam mode AVApabila input eksternal terhubung melalui HDMI/DP danPC/AV Mode diatur keAV,Picture Mode memiliki empat pengaturan suhu warna (Dynamic, Standard, Movie, danCustom) yang sudah diatursebelumnya di pabrikan. Anda dapat mengaktifkanDynamic, Standard, Movie atau Custom. Anda dapat memilihCustomyang akan memanggil pengaturan gambar pribadi Anda secara otomatis.Dynamic:Pilih mode ini untuk melihat gambaryang lebih tajam daripada modeStandard.Standard:Pilih mode ini apabila keadaan di sekitarnya terang.Movie:Pilih mode ini apabila keadaan di sekitarnya gelap. Mode ini akan menghemat daya dan mengurangi keletihan mata.Custom:Pilih mode ini bila Anda ingin menyesuaikan gambar sesuai dengan preferensi Anda.FiturPicture Modehanya diaktifkan pada resolusi tertentuAV, seperti 720P @ 60Hz dan 1080P @ 60Hz.

Brightness Menyesuaikan kecerahan umum gambar. (Rentang: 0~100)Nilai yang lebih tinggi akan membuat gambar terlihat lebih cerah.Menu ini tidak tersedia saat Eye Saver Mode aktif.

Contrast Menyesuaikan kontras antara objek dan latar belakang. (Rentang: 0~100)Nilai yang lebih tinggi akan meningkatkan kontras agar objek terlihat lebih jelas.Menu ini tidak tersedia saat Picture Mode ada dalam mode Cinema atau Dynamic Contrast.

Sharpness Membuat garis luar objek lebih jelas atau buram. (Rentang: 0~100)Nilai yang lebih tinggi akan membuat garis luar objek lebih jelas.Menu ini tidak tersedia saat Picture Mode ada dalam mode Cinema atau Dynamic Contrast.

Color Atur gradasi warna layar.Color Tone: Memilih nada warna yang paling sesuai dengan kebutuhan tayangan Anda.Jike input eksternal terhubung melatul HDMI/DP dan PC/AV Mode diaturke AV (720P pada 60Hz dan 1080P pada 60Hz), Color Tone memiliki empat pengaturan temperatur warna (Cool, Normal, Warm, dan Custom).Red: Mengatur tingkat saturasi merah. Nilai lebih dekat ke100 berarti intensitas warna lebih besar.Green: Mengatur tingkat saturasi hijau. Nilai lebih dekat ke100 berarti intensitas warna lebih besar.Blue: Mengatur tingkat saturasi biru. Nilai lebih dekat ke100 berarti intensitas warna lebih besar.Gamma: Mengatur tingkat intensitas cahaya sedang.Menu ini tidak tersedia saat Eye Saver Mode aktif.Menu ini tidak tersedia saat Picture Mode ada dalam mode Cinema.Menu ini tidak tersedia jika Dynamic Contrast diaktifkan.

Black Level	Jika pemutar DVD atau set-top box terhubung ke produk melalul HDMI, mungkin terjadi penurunan kualitas gambar (penurunan kontras/warna, tingkat hitam, dll.), tergantung pada perangkat sumber yang terhubung.Pada kasus tersebut, Black Level dapat digunakan untuk menyesuaikan kualitas gambar.Normal:Pilih mode ini apabila tidak ada penurunan rasio kontras.Low:Pilih mode ini untuk mengurangi tingkat hitam dan meningkatkan tingkat putih apabila tidak ada penurunan rasio kontras.Fungsi ini hanya tersedia dalam mode HDMIBlack Level mungkin tidak dapat digunakan dengan perangkat sumber tertentu.Fitur Black Level hanya diaktifkan pada resolusi tertentu AV, seperti 720P @ 60Hz dan 1080P @ 60Hz.Menyesuaikan Black Level karena kualitas gambar mungkin berbeda-beda tergantung pada perangkat eksternal.
Eye Saver Mode Atur ke kualitas gambar optimal yang sesuai untuk kenyamanan mata.TÜV Rheinland "Low Blue Light Content" adalah sertifikasi produk yang memenuhi persyaratan untuk tingkat cahaya biru rendah. Saat Eye Saver Mode 'On', cahaya biru pada panjang gelombang sekitar 400nm akan berkurang setelah satu jam, dan akan memberikan kualitas gambar optimal untuk kenyamanan mata. Pada saat yang sama, tingkat cahaya biru menjadi lebih rendah darlpada setelan default, dan telah diuji oleh TÜV Rheinland dan disertifikasi karena memenuhi ketentuan standar "Low Blue Light Content" dari TÜV Rheinland.
Screen Adjustment	H-Position: Geser layar ke kiri atau ke kanan.V-Position: Gerakkan layar naik atau turun.Öpsi ini tersedia hanya jika PC/AV Mode diatur ke AVFenu ini hanya tersedia selama Screen Size diatur ke Screen Fit dalam mode AV.Setelah sinyai 480P atau 576P atau 720P atau 1080P dilinput dalam mode AV dan produk dapat menampilkanannya secara normal, pillh Screen Fit untuk menyesuaikan posisi horizontal dan vertikal pada tingkatan 0–6.

PBP (Model yang didukung: C34G5\*T\*)

Fungsi yang ada dapat bervariasi tergantung model produk. Warna dan bentuk suku cadang mungkin berbeda dari yang ditunjukkan. Spesifikasi dapat berubah tanpa pemberitahuan sebelumnya untuk meningkatkan kualitas.

Jika fungsi PBP sedang digunakan dan teks yang ditampilkan pada layar PC tampak kabur atau rusak, alasi masalah ini dengan mengubah resolusi layar PC ke resolusi yang disarankan.

Jangan mengubah fungsi PBP saat bermain game. Jika tidak, beberapa aplikasi game mungkin tidak merespons, sehingga mengakibatkan kesalahan layar.

PBP mode Mengaktifkan atau menonaktifkan Mode PBP.	Jika perangkat sumber tidak mengirimkan sinyal video pada resolusi yang sesuai untuk tampilan di mode PBP, layar kosong mungkin ditampilkan ketika fungsi PBP diaktifkan.Output 4Kcari perangkat AV tidak didukung jikaPBP mode dalam kondisi On.
Source Pillih sumber untuk tiap layar.	Opsi ini tersedia jikaPBP mode diatur ke On.
Sound Source	Atur layar yang dilinginkan untuk mendengarkan suara.• [IMAGE]Opsi ini tersedia jikaPBP mode diatur ke On.
Screen Ratio Mengatur Rasio Layar untuk mode PBP.	Dalam mode PC• Auto:Tampilkan gambar berdasarkan rasio aspek sumber input.•Wide:Tampilkan gambar dalam layar penuh berapapun rasio aspek sumber input.Dalam mode AV• 4:3:Tampilkan gambar dengan rasio aspek 4:3. Cocok untuk video dan siaran standar.•16:9:Tampilkan gambar dengan rasio aspek 16:9.•Screen Fit:Tampilkan gambar dengan rasio aspek asli tanpa pemotongan.Fungsi ini mungkin tidak didukung tergantung port yang tersedia bersama produk.MengubahScreen Ratiodapat dilakukan jika ketentuan berikut terpenuhi.Sinyal inputnya adalah 480p, 576p, 720p, atau 1080p dan produk dapat menampilkanannya secara normal (tidak semua model dapat mendukung semua sinyal ini).Fitur ini hanya dapat diatur apabila input eksternal tersambung melalui HDMI/DP danPC/AV Modediatur ke AV.Opsi ini tersedia jikaFreeSyncdinonaktifkan.Opsi ini tersedia jikaPBP modediatur ke On.

Contrast

Menyesuaikan tingkat kontras. Nilai mendekati 100 berarti kontras terang/gelap yang lebih besar:Opsi ini tersedia jika PBP mode diatur ke On.

OnScreen Display

Language Menetapkan bahasa menu.
	Perubahan pada pengaturen bahasa hanya akan diterapkan pada tampilan menu di layar.Perubahan tersebut tidak akan diterapkan pada fungsi lain di PC.
Display Time	Menu OSD akan menghilang secara otomatis jika tidak digunakan selama jangka waktu tertentu.Display Time adalah fungsi untuk menentukan waktu saat Anda ingin menu OSD menghilang.

System

Volume	Menyesuaikan Volume dengan menggerakkan tambol JOG KIRI/KANAN.Untuk mengaktifkan fungsi Mute, akses layar kontrol Volume, lalu gunakan tambol JOG untuk menggerakkan fokus ke bawah.Untuk menonaktifkan fungsi Mute, akses layar kontrol Volume, lalu tambali atau kurangi Volume.
Dynamic Brightness	Menyesuaikan Kecerahan secara otomatis untuk menghasilkan kontras layar terbaik dalam kondisi yang ada.Fenu Ini tidak tersedia saat Eye Saver Mode aktif.Jika Kecerahan ditetapkan terialu rendah, pengoperasian mungkin tidak berfungsi baik.

Off Timer Plus	Off Timer	Off Timer: Nyalakan mode Off Timer.Turn Off After: Timer off dapat diatur antara 1 sampai 23 jam. Produk ini akan meti secara otomatis setelah beberapa jam tertentu.Opsi ini tersedia hanya jika Off Timer diatur ke On.Untuk monitor untuk pasar beberapa kawasan,Off Timerdiaturaktif secara otomatis 4 jam setelah monitor dinyelakan. Ini dilakukan sesuai dengan regulasi catu daya. Jika Anda tidak ingin mengaktifkan timer, buka → System → Off Timer Plus lalu atur Off Timer ke Off.
	Eco Timer	Eco Timer: Nyalakan mode Eco Timer.Eco Off After: Eco Off Afterdapat diatur antara 10 hingga 180 menit. Produk ini akan mati secara otomatis setelah waktu yang ditentukan berlalu.Opsi ini tersedia hanya jika Eco Timer diatur ke On.
PC/AV Mode		Atur PC/AV Mode ke AV. Ukuran gambar akan diperbesar.Opsi ini berguna ketika Anda menonton film.Fanya produk dengan area tampilan 16:9 atau 16:10 yang didukung.Jika produk dalam modeHDMI, DisplayPortdan layar mengatakanCheck the cable connection and the settings of the source device, tekan tombol JOG untuk menampilkan layar Panduan Tombol Fungsi kemudlan pilih → System → PC/AV Mode → HDMI, DisplayPort → PC atau AV.
DisplayPort Ver. Pilih Displayport Anda.		Pengaturan yang keliru dapat menyebabkan layar kosong. Jika ini terjadi, periksalah spesifikasi perangkat.Jika produk (dalam modeDisplayPort) menampilkan pesanCheck the cable connection and the settings of the source device, tekan tombol JOG untuk menampilkan layar Panduan Tombol Fungsi, lalu pilih → System → DisplayPort Ver. → 1.1 atau 1.2↑ (C27G5*T* / C32G5*T*), 1.1 / 1.2 / 1.4 (C34G5*T*).Jika DisplayPort Ver. diatur ke 1.1, untuk batasan bandwidth pada protokol DisplayPort 1.1, kecepatan refresh output maksimum sebenarnya pada kartu grafis tidak dapat mencapai tingkat 120 Hz/144 Hz.Jika PC memasuki mode BIOS dan layar BIOS tidak ditampilkan, buka jalur berikut, lalu pilih mode. → System → DisplayPort Ver. → 1.1 atau 1.2↑ (C27G5*T* / C32G5*T*), 1.1 / 1.2 / 1.4 (C34G5*T*).

Input Port Ver. Pilih versi HDMI.
	Perangkat dan resolusi yang dapat didukung mungkin berbeda tergantung jenisnya.
	Jika versi diubah, layar mungkin akan berkedip.
	Jika Anda mengaturHDMI Modeke 1.4, beberapa resolusi tinggi mungkin tidak didukung karena batas bandwidth protokol HDMI 1.4.
	Jika pengaturan tidak sesuai, layar kosong mugkin akan muncul. Dalam kasus ini, periksa spesifikasi perangkat.
	Altur HDMI Modeke 1.4 jika monitor tersambung ke perangkat HDMI dan monitor tidak menampilkan layar dengan benar, menampilkan layar kosong, atau tidak memutar suara sama sekali.
Auto Source Switch	Dengan mengaktifkan, sumber tersambung yang baru ditampilkan secara atomatis.
	Fungsi ini mungkin tidak didukung, tergantung pada model atau area geografis.
Key Repeat Time Mengendalikan kecepatan respons sebuah tombol saat tombol ditekan.
	Acceleration, 1 sec, atau 2 sec dapat dipilih. Meski No Repeatdipilih, perintah dilaksanakan hanya setelah tombol ditekan.
Power LED On	Mengonfigurasi pengaturan untuk mengaktifkan atau menonaktifkan LED yang terletak di bagian bawah produk.
	• Working: LED daya menyala saat produk dinyalakan.
	• Stand-by: LED daya menyala saat produk dimatikan.

Support

Self Diagnosis Lakukan tes ini jika Anda mengalami masalah pada gambar monitor Anda.Jangan malikan daya atau mengubah sumber input selama diagnosis otomatis. Jika memungkinkan, jangan coba untuk mengganggu pengujian.
Software Update Perbarui perangkat lunak menggunakan file pembaruan pada perangkat USB.
	1 Simpan file pembaruan (dalam format .bin) yang Anda unduh dari situs web Samsung (http://www.samsung.com/sec) ke perangkat penyimpanan USB.
	2 Sambungkan perangkat USB ke port SERVICE pada monitor.Pilih → Support → Software Update.
	3 Ikuti petunjuk yang di layar untuk melanjutkan pembaruan.
	4 Produk Anda akan matl dengan sendirinya dan menyala kembali secara otomatis setelah menyelesalkan pembaruan, kemudian matikan produk Anda.
	5 Lepaskan kabel daya dari stopkontak dan sambungkan kembali kabelnya setelah dimatikan.Untuk melakukan pembaruan perangkat lunak menggunakan memori USB, format memori USB terlebih dulu ke format FAT32.Ketika melakukan pembaruan, pastikan bahwa hanya satu file BIN (.bin) yang tersimpan di direktori root.Jika pesanNo update files found on your USB device. Please check your USB device and try again. ditampilkan, ini mungkin karena alasan berikut.Memori USB tidak terhubung ke port SERVICE.File pada memori USB yang terhubung tidak dalam format yang kompatibel.Tidak ada file pembaruan valid yang ditemukan dalam memori USB yang terhubung. (Tidak ada file pembaruan yang tersimpan dalam memori atau nama file salah.)Jangan malikan produk sampai pembaruan selesai. Sehisa mungkin cegah terjadinya gangguan selama pembaruan. Biasanya, produk kembali ke versi sebelumnya jika pembaruan terhenti.Ini bukan masalah terkait monitor karena layar mungkin berkedip hijau selama pembaruan malalul USB dengan konverter DVI-HDMI terhubung.Pembaruan perangkat lunak dilakukan secara normal. Oleh karena itu, tunggu hingga pembaruan selesai.

Information Melihat informasi perangkat lunak saat ini. Melihat layar monitor sebenarnya.
Reset All Kembalikan pengaturan produk ke pengaturan asli pabrik.

Bab 05

Menginstal Perangkat Lunak

Easy Setting Box

Easy Setting Box

Easy Setting Box memungkinkan pengguna menggunakan produk dengan membaginya menjadi beberapa bagian.

Untuk menginstal versi mutakhir Easy Setting Box, unduhlah dari situs web Samsung (http://www.samsung.com).

Perangkat lunak mungkin tidak bekerja dengan benar jika PC tidak dihidupkan ulang setelah penginstalan.

Tkon Easy Setting Box mungkin tidak ditampilkan tergantung pada sistem PC dan spesifikasi produk.

Jika lken pintasan tidak muncul, tekan tombol FS.

Batasan dan Masalah dengan Instalasi

Penginstalan Easy Setting Boxmungkin terpengaruh oleh kartu grafis, motherboard, dan lingkungan jaringan.

Persyaratan Sistem

OS Perangkat Keras

Windows 7 32Bit/64Bit	Memori sedikitnya 32MB
Windows 8 32Bit/64Bit	Sedikitnya 60MB ruang kosong pada hard disk drive
Windows 8.1 32Bit/64Bit
Windows 10 32Bit/64Bit

Pemasangan Driver

Untuk menginstal versi mutakhir driver produk, unduhlah dari situs web Samsung (http://www.samsung.com).

Anda dapat menetapkan resolusi dan frekuensi optimal pada produk ini dengan menginstal driver terkait untuk produk ini.

Bab 06

Panduan Mengatasi Gangguan

Ketentuan Sebelum Menghubungi Pusat Layanan Pelanggan Samsung

Sebelum menghubungi Pusat Layanan Pelanggan Samsung, uji produk seperti berikut ini. Jika masalah berlanjut, hubungi Pusat Layanan Pelanggan Samsung.

Diagnosis produk (Masalah layar)

Jika terjadi masalah dengan layar monitor, jalankan Self Diagnosis untuk memastikan monitor berfungsi dengan benar.

Memeriksa Resolusi dan Frekuensi

Jika resolusi yang tidak didukung (lihat Tabel Mode Sinyal Standar) dipilih, pesan Not Optimum Mode akan muncul dalam waktu singkat atau layar mungkin tidak ditampilkan dengan benar.

Resolusi yang ditampilkan dapat berbeda, tergantung pengaturan sistem PC dan kabelnya.

Periksa yang berikut ini.

Masalah pemasangan (Mode PC)

Layar hidup dan mati terus-menerus.

Pastikan kabel antara produk dan PC terhubung dengan benar dan konektor terpasang mantap.

Ruang kosong muncul di keempat sisi layar apabila kabel HDMI atau HDMI-DVI tersambung ke produk dan PC.

Ruang kosong yang muncul di layar tidak ada hubungannya dengan produk.

Ruang kosong di layar disebabkan oleh PC atau kartu grafis. Untuk mengatasi masalah ini, sesuaikan ukuran layar pada pengaturan HDMI atau DVI untuk kartu grafis.

Jika menu pengaturan kartu grafis tidak dilengkapi opsi untuk menyesuaikan ukuran layar, tingkatkan driver kartu grafis ke versi terbaru.

(Hubungi pabrikan kartu grafis atau PC untuk detail lebih lanjut tentang cara menyesuaikan pengaturan layar.)

Masalah layar

LED daya mati. Layar tetap mati.

Pastikan kabel power terpasang dengan benar.

Jika terjadi masalah dengan layar monitor, jalankan Self Diagnosis untuk memastikan monitor berfungsi dengan benar.

Pastikan kabel terhubung ke produk dengan benar.

Jika monitor dalam mode HDMI atau DisplayPort, tekan tombol JOG untuk menampilkan layar Panduan Tombol Fungsi, lalu pilih → System → PC/AV Mode → HDMI, DisplayPort → PC atau AV.

Not Optimum Mode ditampilkan.

Pesan ini muncul jika sinyal dari kartu grafis melebihi resolusi atau frekuensi maksimum untuk produk ini.

Atur resolusi maksimum dan frekuensi sesuai performa produk Anda, dengan membaca Tabel Mode Sinyal Standar (Halaman35).

Gambar di layar tampak terdistorsi.

Periksa sambungan kabel ke produk.

Layar tidak jelas. Layar buram.

Lepaskan setiap aksesori (kabel ekstensi video, dsb.), lalu coba lagi.

Atur resolusi dan frekuensi ke tingkat yang disarankan.

Layar tampak tidak stabil dan goyang. Terdapat bayangan yang tersisa di layar.

Periksa apakah resolusi dan frekuensi untuk PC berada dalam kisaran resolusi dan frekuensi yang kompatibel dengan produk. Berikutnya, bila perlu, ubah pengaturannya dengan merujuk ke Tabel Mode Sinyal Standar (Halaman35) dalam buku petunjuk ini dan menu Information pada produk.

Layar terlalu cerah. Layar terlalu gelap.

Sesuaikan Brightness dan Contrast.

Warna layar tidak konsisten.

Ubah pengaturan Color.

Warna di layar berbayang dan terdistorsi.

Ubah pengaturan Color.

Warna putih tidak tampak putih.

Ubah pengaturan Color.

Tidak ada gambar di layar dan LED daya berkedip setiap 0,5 hingga 1 detik.

Produk berada dalam mode hemat daya.

Tekan salah satu tombol di keyboard atau gerakkan mouse untuk kembali ke layar sebelumnya.

Teks kabur.

Jika menggunakan Windows OS (misalnya Windows 7, Windows 8, Windows 8.1 atau Windows 10): Lanjutkan ke Control Panel → Fonts → Adjust ClearType text dan ubah Turn on ClearType.

Pemutaran video tersendat.

Pemutaran file video yang besar berdefinisi tinggi dapat tersendat. Ini terjadi karena pemutar video tidak dioptimalkan untuk sumber PC.

Cobalah putar file di pemutar video lain.

Masalah suara

Tidak ada suara.

Periksa kembali kondisi kabel audio dan/atau atur volume.

Periksa volume suara

Perlksa apakah audio diatur ke blsu.

Volume suara terlalu kecil.

Mengatur volume suara.

Jika volume suara masih kecil setelah diperbesar ke tingkat maksimum, atur volume suara di kartu suara PC atau program perangkat lunak.

Video tersedia tetapi tidak ada suara.

Hubungkan perangkat tersebut dengan kabel HDMI atau kabel DP.

Masalah perangkat sumber

Jika suara bip terdengar saat PC sedang di-boot, per baik PC.

Tanya & Jawab

Baca petunjuk pemakalan PC atau kartu grafis Anda untuk penjelasan lebih lengkap tentang pengaturannya. Jalur ke pengaturan tergantung OS yang diinstal.

Bagaimana cara mengubah frekuensi?

Tetapkan frekuensi di kartu grafis.

Bagaimana cara mengubah resolusi?

• Windows 7: Buka Control Panel → Appearance and Personalization → Display → Screen Resolution → Adjust Resolution.
• Windows 8(Windows 8.1): Buka Settings → Control Panel → Appearance and Personalization → Display → Adjust Resolution, lalu sesuaikan resolusi.
• Windows 10: Buka Pengaturan → Sistem → Tampilan → Pengaturan tampilan lanjutan, lalu sesuaikan resolusi.

Bagaimana cara mengatur mode hemat daya?

• Windows 7: Buka Control Panel → Appearance and Personalization → Personalization → Screen Saver Settings → Power options atau BIOS SETUP di PC.
• Windows 8(Windows 8.1): Buka Settings → Control Panel → Appearance and Personalization → Personalize → Screen Saver Settings → Power options atau BIOS SETUP di PC.
• Windows 10: Buka Settings → Personalization → Lock screen → Screen timeout settings → Power & sleep atau BIOS SETUP di PC.

Bab 07 Spesifikasi

Umum

Nama Model C27G5*T* C32G5*T* C34G5*T*

Ukuran	27 Kelas (26,9 incl / 68,4 cm)	32 Kelas (31,5 incl / 80,0 cm)	34 Kelas (34 incl / 86,4cm)
Area tampilan	596,7 mm (H) x 335,6 mm (V)	697,3 mm (H) x 392,2 mm (V)	797,22 mm (H) x 333,72 mm (V)
Jarak Antar Piksel	0,2331 mm (H) x 0,2331 mm (V)	0,2724 mm (H) x 0,2724 mm (V)	0,07725 mm (H) x 0,23175 mm (V)
Clock Piksel Maksimum	586 MHz	586 MHz	879,714 MHz
Catu Daya	AC100-240V~ 50/60Hz
	Berdasarkan voltase AC pada adaptor. Untuk voltase DC pada produk, lihat label produk.
Konektor sinyal	HDMI, DisplayPort
Syarat lingkungan	Pengoperasian
	Temperatur: 10 °C - 40 °C (50 °F - 104 °F)
	Kelembapan: 10 % - 80 %, tanpa kondensasi
	Penyimpanan
	Temperatur: -20 °C - 45 °C (-4 °F - 113 °F)
	Kelembapan: 5 % - 95 %, tanpa kondensasi

Plug-and-Play
Produk ini dapat dilinstal dan digunakan dengan sistem apa pun yang kompatibel dengan Plug-and-Play. Pertukaran data dua arah antara produk dan sistem PC mengoptimalkan pengaturan produk. Pemasangan produk berjalan secara otomalis. Namun, Anda dapat menyesuaikan pengaturan penginstalan, jika ingin.
— Dot Panel (Piksel)
Karena sifat pembuatan produk ini, panel LCD mungkin terlihat sekitar 1 ppm (pixel per million) lebih cerah atau gelap. Hal ini tidak mempengaruhi performa produk.
Spesifikasi di atas dapat berubah tanpa pemberitahuan sebelumnya untuk meningkatkan kualitas.
— Untuk detail spesifikasi perangkat, kunjungi situs web Samsung.

Tabel Mode Sinyal Standar
Nama Model C27G5*T* / C32G5*T* C34G5*T*

Sinkronisasi (Spesifikasi PANEL)	Frekuensi Vertikal	48 - 144 Hz	60 - 165 Hz
Resolusi Resolusi optimal 2560 x 1440 @ 144 Hz 3440 x 1440 @ 100 Hz (HDMI)
	Resolusi maksimum		3440 x 1440 @ 165 Hz (DisplayPort)

Jika salah satu sinyal yang termasuk dalam mode sinyal standar berikut dipancarkan oleh PC Anda, layar akan menyesuaikan diri secara otomatis. Jika sinyal yang ditransmisi dari PC tidak berasal dari mode sinyal standar, layar mungkin kosong dengan LED daya menyala. Jika demikian, ubah pengaturan menurut tabel berikut dengan melihat panduan pengguna kartu grafis.

C27G5*T*/C32G5*T*

Resolusi	Frekuensi Horisontal (kHz)	Frekuensi Vertikal (Hz)	Clock Piksel (MHz)	Polaritas Sinkronisasi (H/V)	Port
					HDMI IN DP IN
IBM, 720 x 400	31,469	70,087	28,322	-/+	O	O
MAC, 640 x 480	35,000	66,667	30,240	-/-	O	O
MAC, 832 x 624	49,726	74,551	57,284	-/-	O	O
MAC, 1152 x 870	68,681	75,062	100,000	-/-	O	O
VESA, 640 x 480	31,469	59,940	25,175	-/-	O	O
VESA, 640 x 480	37,861	72,809	31,500	-/-	O	O
VESA, 640 x 480	37,500	75,000	31,500	-/-	O	O
VESA, 800 x 600	35,156	56,250	36,000	+/+	O	O
VESA, 800 x 600	37,879	60,317	40,000	+/+	O	O
VESA, 800 x 600	48,077	72,188	50,000	+/+	O	O
VESA, 800 x 600	46,875	75,000	49,500	+/+	O	O
VESA, 1024 x 768	48,363	60,004	65,000	-/-	O	O
VESA, 1024 x 768	56,476	70,069	75,000	-/-	O	O
VESA, 1024 x 768	60,023	75,029	78,750	+/+	O	O
VESA, 1152 x 864	67,500	75,000	108,000	+/+	O	O
VESA, 1280 x 720VESA, 1280 x 800 49,702 59,810 83,500 -/+ O O	45,000	60,000	74,250	+/+	O	O
VESA, 1280 x 1024 63,981 60,020 108,000 +/+ O O
VESA, 1280 x 1024	79,976	75,025	135,000	+/+	O	O
VESA, 1440 x 900	55,935	59,887	106,500	-/+	O	O
VESA, 1600 x 900	60,000	60,000	108,000	+/+	O	O
VESA, 1680 x 1050	65,290	59,954	146,250	-/+	O	O
VESA, 1920 x 1080	67,500	60,000	148,500	+/+	O	O
VESA, 2560 x 1440	88,787	59,951	241,500	+/-	O	O
VESA, 2560 x 1440	150,919	99,946	410,500	+/-	O	O
VESA, 2560 x 1440	182,992	119,998	497,750	+/-	O	O
VESA, 2560 x 1440	222,192	144,000	586,586	+/-	O	O
Pewaktuan Kustom Unik, 2560 x 1440	222,192	144,000	596,807	+/-	O	-

C34G5*T*

Resolusi	Frekuensi Horisontal (kHz)	Frekuensi Vertikal (Hz)	Clock Piksel (MHz)	Polaritas Sinkronisasi (H/V)	Port
					HDMI IN DP IN
IBM, 720 x 400	31,469	70,087	28,322	-/+	O	O
MAC, 640 x 480	35,000	66,667	30,240	-/-	O	O
MAC, 832 x 624	49,726	74,551	57,284	-/-	O	O
MAC, 1152 x 870	68,681	75,062	100,000	-/-	O	O
VESA, 640 x 480	31,469	59,940	25,175	-/-	O	O
VESA, 640 x 480	37,861	72,809	31,500	-/-	O	O
VESA, 640 x 480	37,500	75,000	31,500	-/-	O	O
VESA, 800 x 600	35,156	56,250	36,000	+/+	O	O
VESA, 800 x 600VESA, 800 x 600 48,077 72,188 50,000 +/+ O O	37,879	60,317	40,000	+/+	O	O
VESA, 800 x 600 46,875 75,000 49,500 +/+ O O
VESA, 1024 x 768 48,363 60,004 65,000 -/- O O
VESA, 1024 x 768	56,476	70,069	75,000	-/-	O	O
VESA, 1024 x 768	60,023	75,029	78,750	+/+	O	O
VESA, 1152 x 864	67,500	75,000	108,000	+/+	O	O
VESA, 1280 x 720	45,000	60,000	74,250	+/+	O	O
VESA, 1280 x 800	49,702	59,810	83,500	-/+	O	O
VESA, 1280 x 1024	63,981	60,020	108,000	+/+	O	O
VESA, 1280 x 1024	79,976	75,025	135,000	+/+	O	O
VESA, 1440 x 900	55,935	59,887	106,500	-/+	O	O
VESA, 1600 x 900	60,000	60,000	108,000	+/+	O	O
VESA, 1680 x 1050	65,290	59,954	146,250	-/+	O	O
VESA, 1920 x 1080	67,500	60,000	148,500	+/+	O	O
VESA, 2560 x 1440	88,787	59,951	241,500	+/-	O	O
VESA, 2560 x 1440	150,919	99,946	410,500	+/-	O	O
VESA, 2560 x 1440	182,992	119,998	497,750	+/-	-	O
VESA, 3440 x 1440	87,500	59,973	315,000	+/-	O O
VESA, 3440 x 1440	150,972	99,982	543,500	+/-	O	O
VESA, 3440 x 1440	244,365	165,000	879,714	+/-	-	O

— Frekuensi Horisontal
Waktu yang diperlukan untuk memindai satu baris dari sisi kiri ke sisi kanan layar disebut siklus horizontal. Nilai resiprokal siklus horizontal disebut dengan frekuensi horizontal. Frekuensi horizontal diukur menggunakan satuan Hz.
— Frekuensi Vertikal
Mengulang-ulang gambar yang sama sebanyak mungkin per detik membantu Anda memperoleh gambar yang alami. Frekuensi pengulangan ini disebut "frekuensi vertikal" atau "laju penyegaran" dan dinyatakan dalam Hz.
— Produk ini dapat ditetapkan ke hanya satu resolusi bagi setiap ukuran layar untuk mendapatkan kualitas gambar optimal karena sifat panel. Menggunakan resolusi selain yang ditentukan dapat menurunkan kualitas gambar. Untuk mencegahnya, sebaiknya pilih resolusi optimal yang ditentukan untuk monitor Anda.

Bab 08

Lampiran

Tanggung jawab untuk Layanan Berbayar (Biaya bagi Pelanggan)

Walaupun masih masa garansi, jika Anda mengajukan permohonan jasa perbaikan, kami akan mengenakan biaya untuk kunjungan dari teknisi pada kasus-kasus sebagai berikut.

Bukan cacat pada produk

Membersihkan produk, Penyesuaian, Penjelasan, Pemasangan ulang, dll.

• Jika teknisi diminta untuk memberikan petunjuk cara pemakaian produk atau hanya melakukan penyetelan tanpa membongkarnya.
• Jika cacat disebabkan faktor lingkungan eksternal (Internet, Antena, Sinyal TV Kabel, dll.)
• Jika produk dipasang ulang atau ada perangkat tambahan disambungkan setelah produk yang dibeli dipasang untuk pertama kali.
• Jika produk dipasang ulang karena dipindahkan ke tempat lain atau ke rumah lain.
• Jika pelanggan menanyakan petunjuk cara penggunaan produk perusahaan lain.
• Jika pelanggan menanyakan petunjuk tentang bagaimana menggunakan jaringan atau program dari perusahaan lain.
• Jika pelanggan meminta pemasangan dan konfigurasi piranti lunak pada produk.
• Jika teknisi membuang/membersihkan debu atau benda asing dari dalam produk.
• Jika pelanggan meminta pemasangan tambahan setelah melakukan pembelian produk melalui home-shopping atau online.

Kerusakan pada produk yang disebabkan kesalahan pelanggan

Kerusakan pada produk disebabkan oleh penanganan yang salah oleh pelanggan atau kesalahan saat perbaikan.

• Benturan dari luar atau jatuh.

• Menggunakan perlengkapan atau produk yang dijual terpisah tetapi bukan yang ditentukan oleh Samsung.
• Perbaikan bukan dilakukan oleh teknisi dari perusahaan jasa outsourcing atau partner dari Samsung Electronics Co., Ltd.
• Pelanggan memodifikasi memperbaiki sendiri produk ini.
• Produk digunakan dengan voltase yang salah atau sambungan listrik ilegal.
• Pelanggan tidak mengikuti "peringatan" dalam Manual Pengguna.

Lain-lain

• Jika produk rusak karena terkena bencana alam. (petir, kebakaran, gempa bumi, kerusakan karena banjir, dll)
• Jika komponen sekali pakal telah habis digunakan. (Bateral, Toner, Lampu Fluorescent, Head, Vibrator, Lampu, Saringan, Pita, dll.)

Jika pelanggan meminta perbaikan sedangkan produk tidak memiliki cacat, kami akan mengenakan biaya perbaikan. Jadi, bacalah Panduan Pengguna terlebih dahulu.

FreeSync (untuk kartu grafis AMD)

Teknologi FreeSync adalah solusi yang menghilangkan pembelahan layar tanpa penundaan dan kelatenan yang biasa terjadi.

Fitur ini akan menghilangkan pembelahan layar dan penundaan selama bermain game. Tingkatkan pengalaman bermain game Anda.

Item menu FreeSync yang ditampilkan pada monitor mungkin berbeda-beda, tergantung pada model monitor dan kompatibilitas dengan kartu grafis AMD.

- On: Nyalakan fungsi FreeSync pada kartu grafis AMD. Mungkin terjadi kedip secara berselang saat bermain game.

Terapkan resolusi optimal saat menggunakan FreeSync.

Untuk metode pengaturan laju penyegaran, lihat Tanya & Jawab → Bagaimana cara mengubah frekuensi?

Gunakan kabel HDMI/DP yang disertakan oleh produsen saat menggunakan FreeSync.

Jika fungsi FreeSync digunakan dan teks yang ditampilkan di layar PC terlihat buram atau rusak, selesaikan masalah dengan mengubah resolusi layar PC ke resolusi yang disarankan.

Jika DisplayPort Ver. diatur ke 1.1, mode FreeSync dinonaktifkan.

Jika Anda menggunakan fungsi FreeSync saat bermain game, gejala berikut bisa muncul:

- Layar dapat berkedip tergantung pada jenis kartu grafis, pengaturan opsi game, atau video sedang diputar. Coba lakukan hal berikut: kurangi nilai pengaturan game, ubah mode FreeSync saat ini ke Off, atau kunjungi situs web AMD untuk memeriksa versi driver grafis Anda dan perbarui dengan yang terbaru.

- Saat Anda menggunakan fungsi FreeSync, layar bisa berkedip karena variasi frekuensi output dari kartu grafis.

- Laju respons dapat berubah-ubah selama bermaln game, tergantung pada resolusi. Semakin tinggi resolusi secara umum akan mengurangi laju respons.

• Kualitas suara monitor dapat menurun.

Jlka Anda menemukan masalah apa pun saat menggunakan fungsi, hubungi Pusat Servis Samsung.

Jika Anda mengubah resolusi layar saat fungsi On, layar bisa sebentar-sebentar kosong karena kartu grafis. Atur FreeSync ke Off dan ubah resolusinya.

Fungsi tidak tersedia untuk perangkat (mis., perangkat AV) yang tidak memiliki kartu grafis AMD. Jika fungsi diterapkan, layar bisa menjadi malafungsi.

Model di daftar Kartu Grafis mendukung FreeSync

FreeSync hanya dapat digunakan dengan model kartu grafis AMD tertentu. Lihat daftar berikut untuk kartu grafis yang didukung:

Pastikan untuk menginstal drivergrafis resmi terbaru dari AMD yang mendukung FreeSync.

Untuk informasi tambahan mengenai model kartu grafis AMD yang mendukung fitur FreeSync, kunjungi situs web AMD.

Pilih FreeSync Off jika Anda menggunakan kartu grafis dari produsen yang berbeda.

Saat menerapkan fungsi FreeSync melalui kabel HDMI, mungkin tidak dapat berfungsi karena batasan bandwidth kartu tampilan AMD tertentu.
