Daftar isi

Sebelum Menggunakan Produk

Mengamankan Ruang Pemasangan 4
Petunjuk penyimpanan 4
Petunjuk Keselamatan 4
Simbol	4
Membersihkan	5
Listrik dan Keselamatan 5
Penginstalan	6
Pengoperaslan	7

Persiapan

Suku Cadang 10
Panel Kontrol 10
Panduan Tombol Langsung 11
Panduan Tombol Fungsi 12
Mengubah pengaturan Brightness, Contrast, dan Sharpness	13
Sisi Belakang 14
Mengatur Kemiringan Produk 14

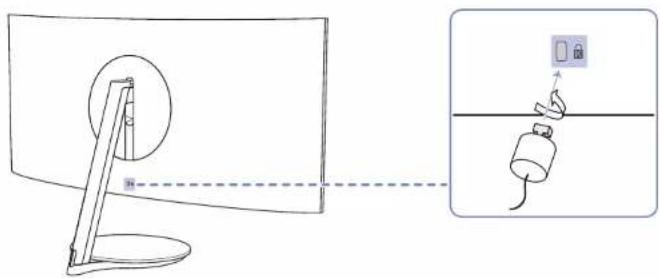

Kunci Antipencurian 15
Tindakan pencegahan untuk memindahkan monitor	15
Penginstalan	16
Memasang Kaki 16
Melepaskan Dudukan 17

Menyambungkan dan Menggunakan Perangkat Sumber

Baca di bawah ini sebelum memasang monitor.	18
Menghubungkan dan Menggunakan PC	18
Koneksi Menggunakan Kabel HDMI (JACK +DC)	18
Koneksi Menggunakan Kabel DP-MINI DP	19
Menghubungkan Daya	19
Merapikan Kabel yang Tersambung	20
Posisi tubuh yang benar saat menggunakan produk	22
Pemasangan Driver	22
Mengatur Resolusi Optimum	22

Pengaturan Layar

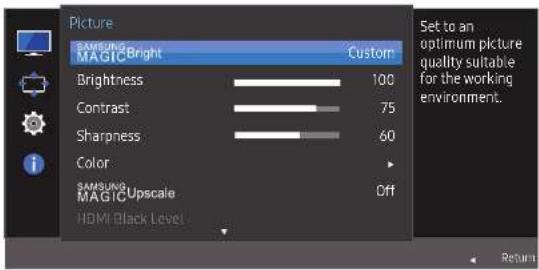

SAMSUNG MAGIC Bright	23
Brightness	24
Contrast	24
Sharpness	24
Color	24
SAMSUNG MAGIC Upscale	25
HDMI Black Level	25
Eye Saver Mode	25
Game Mode	25
Response Time	25
Picture Size	26
Screen Adjustment	26

Menyesuaikan pengaturan OSD (On Screen Display)

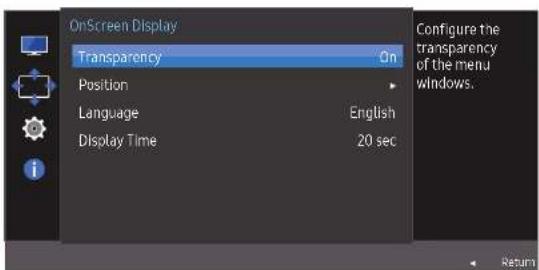

Transparency	27
Position	27
Language	27
Display Time	27

Daftar isi

Pengaturan dan Mengembalikan Pengaturan Asli

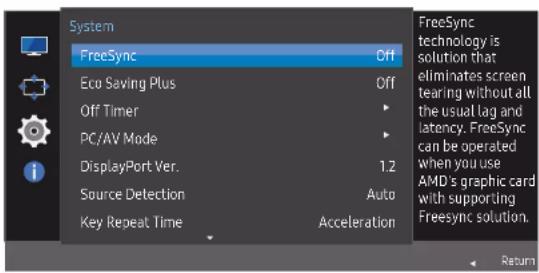

FreeSync	28
Eco Saving Plus	30
Off Timer	30
PC/AV Mode	30
DisplayPort Ver.	30
Source Detection	30
Key Repeat Time	31
Power LED On	31
Reset All	31

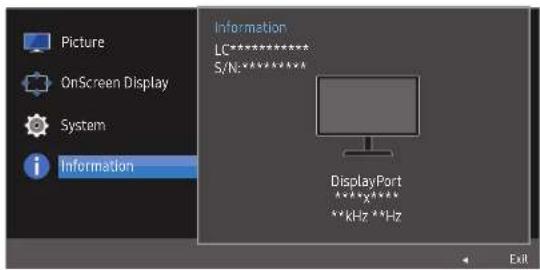

Information	31

Menginstal Perangkat Lunak

Easy Setting Box 32

Batasan dan Masalah dengan Instalasi 32

Persyaratan Sistem 32

Panduan Mengatasi Gangguan

Ketentuan Sebelum Menghubungi Pusat Layanan

Pelanggan Samsung 33

Menguji Produk 33

Memeriksa Resolusi dan Frekuensi 33

Periksa yang berikut ini. 33

Tanya & Jawab 35

Spesifikasi

Umum 36

Tabel Mode Sinyal Standar 37

Lampiran

Tanggung jawab untuk Layanan Berbayar

Bukan cacat pada produk 39

Kerusakan pada produk yang disebabkan

kesalahan pelanggan 39

Lain-lain 39

Bab 01

Sebelum Menggunakan Produk

Mengamankan Ruang Pemasangan

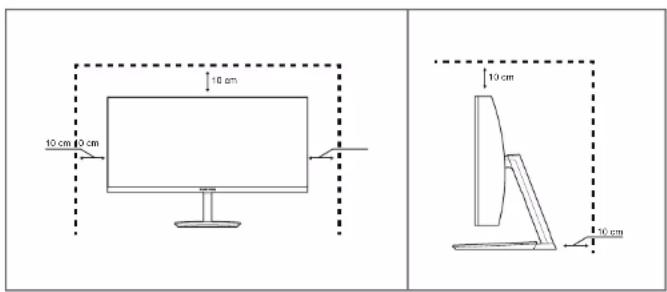

Pastikan ada ruang di sekitar produk untuk ventilasi. Kenaikan suhu internal dapat menyebabkan kebakaran dan merusak produk. Pastikan untuk menyisakan ruang seperti ditunjukkan di bawah atau lebih besar saat memasang produk.

Tampilan luar mungkin berbeda tergantung pada produk.

Petunjuk penyimpanan

Noda putih dapat muncul pada permukaan model high-glossy jika ditempatkan di dekat mesin pelembab berbasis gelombang ultrasonik.

Hubungi Pusat Layanan Pelanggan Samsung terdekat jika Anda ingin membersihkan bagian dalam produk (Dengan biaya.)

Jangan tekan layar monitor dengan tangan atau benda lainnya. Terdapat risiko merusak layar.

Petunjuk Keselamatan

Awas

Simbol

Peringatan

Awas

RISIKO SENGATAN LISTRIK JANGAN DIBUKA

Awas : UNTUK MENGURANGI RESIKO TERSENGAT LISTRIK, JANGAN MELEPAS PENUTUP. (ATAU BAGIAN BELAKANG)

ANDA TIDAK DAPAT MEMPERBAIKI BAGIAN DALAM ALAT INI SENDIRI. SERAHKAN SEMUA PERBAIKAN KEPADA PETUGAS SERVIS RESMI. Simbol ini mengindikasikan bahwa terdapat tegangan tinggi di bagian dalam produk.

Berbahaya menyentuh bagian apa pun di dalam produk ini. Simbol ini berarti literatur penting tentang pengoperasian dan perawatan telah disertakan bersama produk ini.

Tidak mengikuti petunjuk yang diberikan dapat mengakibatkan cedera serius atau kematian.

Tidak mengikuti petunjuk yang diberikan dapat mengakibatkan cedera badan atau kerusakan terhadap harta benda.

Membersihkan

Mohon berhati-hati saat membersihkan karena panel dan bagian luar LCD canggih ini mudah sekali tergores.

Ambil langkah-langkah berikut saat membersihkan.

1 Matikan monitor dan komputer.
2 Cabut kabel daya dari monitor.
Pegang jack kabel power dan jangan menyentuh kabel dengan tangan basah. Ini untuk mencegah resiko tersengat listrik.
3 Usap monitor dengan kain bersih, lembut, dan kering.
- Jangan menggunakan bahan pembersih yang mengandung alkohol, pelarut atau surfaktan untuk membersihkan monitor ini.
- Jangan menyemprotkan air atau deterjen secara langsung ke produk.
4 Basahi sehelai kain lembut dan kering dan peras dengan teliti untuk membersihkan bagian luar monitor.
5 Pasang kabel daya ke monitor setelah dibersihkan.
6 Nyalakan monitor dan komputer.

Listrik dan Keselamatan

Peringatan

• Jangan gunakan kabel atau konektor daya yang telah rusak atau stop kontak yang longgar.
- Jangan menghubungkan lebih dari satu produk ke satu stop kontak saja.
• Jangan memegang konektor daya dengan tangan basah.
• Masukkan Jack power dengan sempurna jangan sampai longgar.
- Hubungkan konektor daya ke stop kontak yang sudah dibumikan (perangkat bersekat tipe 1 saja).
- Jangan menekuk atau menarik kabel power terlalu kuat. Jangan sampai kabel daya tertindih benda berat.
• Jangan menaruh kabel daya atau produk di dekat sumber panas.
- Bersihkan debu dari kaki-kaki konektor daya atau stop kontak dengan kain kering.

Awas

• Jangan mencabut kabel daya saat produk sedang digunakan.
- Gunakan kabel daya yang disertakan bersama produk oleh Samsung. Jangan gunakan kabel daya untuk produk lain.
• Jangan sampai sambungan antara kabel daya dengan stop kontak terhalang.
- Cabut kabel daya untuk mematikan arus ke produk jika terjadi gangguan.
- Pegang konektor saat mencabut kabel daya dari stop kontak.

Penginstalan

Peringatan

• Jangan menaruh lilin, obat nyamuk atau rokok di atas produk. Jangan memasang produk di dekat sumber panas.
• Jangan memasang produk di dalam ruangan berventilasi buruk seperti lemari buku atau lemari pakaian.
• Beri jarak minimal 10cm dari dinding sebagai ventilasi.
  • Jauhkan bungkus plastiknya dari jangkauan anak-anak.

• Dapat menyebabkan anak kehabisan nafas.

• Jangan memasang produk di atas permukaan yang tidak stabil atau bergetar (rak yang tidak aman, permukaan miring, dsb.)

• Produk dapat jatuh dan rusak serta/atau mengakibatkan cedera.
• Jangan menggunakan produk ini di area dengan getaran berlebih karena dapat merusak produk atau memicu kebakaran.

- Jangan memasang produk ini di dalam kendaran atau tempat yang penuh debu, lembab (rembesan air, dll), minyak, atau asap.

- Hindarkan produk ini dari sinar matahari langsung, panas, atau benda panas seperti kompor. - Tindakan ini dapat memperpendek umur pemakaian atau menimbulkan kebakaran.

• Jangan memasang produk dalam jangkauan anak-anak.

- Produk dapat jatuh dan mencederai anak-anak.

- Minyak sayur (seperti kecap) dapat merusak atau mengubah bentuk produk. Jauhkan produk dari kotoran minyak. Jangan memasang atau menggunakan produk ini di dapur atau di dekat kompor.

Awas

• Jangan sampai produk jatuh saat dipindahkan.
• Jangan menaruh produk dengan layar menghadap ke bawah.
- Saat menaruh produk ini di atas kabinet atau rak, pastikan bagian bawah depan produk tidak menjorok ke depan.
- Produk dapat jatuh dan rusak serta/atau mengakibatkan cedera.
- Gunakan kabinet atau rak yang tepat ukurannya untuk menaruh produk.

- Jatuh dapat menyebabkan kegagalan produk atau cedera badan.

- Memasang produk di tempat yang tidak umum (tempat yang penuh debu halus, bahan kimia atau bertemperatur ekstrem atau terlalu lembap atau yang mengharuskan produk dioperasikan secara terus-menerus untuk jangka waktu yang lama) dapat merusak performanya. - Jangan lupa menghubungi Pusat Layanan Pelanggan Samsung jika Anda ingin memasang produk pada tempat semacam itu.

Pengoperasian

Peringatan

• Di dalam produk ada aliran tegangan tinggi. Jangan pernah mengurai, memperbaiki ataupun memodifikasi produk ini sendiri.
  Hubungi Pusat Layanan Pelanggan Samsung jika memerlukan perbaikan.
• Untuk memindahkan produk ini, pertama cabut semua kabel dari produk, termasuk kabel daya.
• Jika produk menghasilkan bunyi tidak biasa, bau terbakar, atau asap, segera cabut kabel daya dan hubungi Pusat Layanan Pelanggan Samsung.
  • Jangan biarkan anak-anak bergelantungan pada atau memanjat produk.
• Anak-anak dapat cedera atau mendapat luka serius.
• Jika produk terjatuh atau bagian luarnya rusak, matikan daya dan cabut kabel daya. Selanjutnya, hubungi Pusat Layanan Pelanggan Samsung.
• Terus menggunakan produk yang rusak dapat menimbulkan kebakaran atau sengatan listrik.
• Jangan menaruh benda berat atau benda-benda yang disukai anak-anak (mainan, permen, dll) di atas produk.
• Produk atau benda-benda berat semacam itu dapat jatuh saat anak-anak berusaha menjangkau mainan atau permen sehingga mengakibatkan cedera serius.
• Selama hujan petir atau badal, matikan produk dan lepas kabel daya.
• Jangan menjatuhkan benda apapun pada produk ataupun membenturkannya.
• Jangan memindahkan produk dengan cara menarik kabel power atau kabel apapun.
• Jilka terjadi kebocoran gas, jangan menyentuh produk atau konektor daya. Selain itu, segera buka ventilasi ruangan.
• Jangan memegang kabel daya atau kabel apapun untuk mengangkat ataupun memindahkan produk.
• Jangan menggunakan ataupun menyimpan semprotan yang mudah terbakar ataupun bahan yang mudah menyala di dekat produk.
• Pastikan ventilasi tidak terhalang atau taplak atau tiral.

• Suhu yang meningkat di dalam produk dapat memicu kebakaran.

• Jangan memasukkan benda-benda dari logam (sumpit, koin, jepit rambut, dll) atau benda yang mudah terbakar (kertas, korek api, dll) ke produk (lewat ventilasi atau port input/output, dll).

• Jangan lupa mematikan produk dan mencabut kabel daya jika produk kemasukan air atau benda asing lainnya. Selanjutnya, hubungi Pusat Layanan Pelanggan Samsung.
• Jangan menaruh benda-benda berisi cairan (vas, pot, botol, dan lain sebagainya) ataupun benda dari logam di atas produk.
• Jangan lupa mematikan produk dan mencabut kabel daya jika produk kemasukan air atau benda asing lainnya. Selanjutnya, hubungi Pusat Layanan Pelanggan Samsung.

Awas

• Membiarkan layar menampilkan gambar diam dalam waktu lama dapat mengakibatkan munculnya jejak gambar atau piksel rusak.
• Aktifkan mode hemat daya atau screen saver dengan gambar bergerak jika Anda tidak hendak menggunakan monitor dalam waktu lama.
• Cabut kabel daya dari stop kontak jika Anda tidak hendak menggunakan produk untuk jangka waktu lama (berlibur, dll).
• Tumpukan debu ditambah panas dapat memicu kebakaran, sengatan listrik, atau kebocoran arus.
• Gunakan produk pada resolusi dan frekuensi yang dianjurkan.
  – Pandangan Anda dapat terganggu.
  • Jangan menyimpan adaptor AC/DC dalam tempat yang sama.
  • Lepas kantong plastik dari adaptor AC/DC sebelum Anda menggunakannya.
• Jangan sampai air memasuki atau membasahi perangkat adaptor AC/DC.
• Resiko tersengat listrik atau kebakaran.
• Jangan menggunakan produk di luar ruangan saat sedang hujan atau turun salju.
• Jangan sampai adaptor AC/DC basah saat Anda mengepel lantal.
  • Jangan menaruh adaptor AC/DC di dekat peralatan pemanas.
• Benda asing dapat memicu kebakaran.
• Simpan adaptor AC/DC di ruang berventilasi memadai.
• Jika Anda meletakkan adaptor daya AC/DC hingga adaptor tergantung dengan input kabel menghadap ke atas, alr atau zat lainnya dapat masuk ke dalam Adaptor dan menyebabkan Adaptor rusak.
  Pastikan semua bagian adaptor daya AC/DC berada di meja atau lantai.

• Masukkan konektor daya ke dalam adaptor AC/DC hingga terdengar suara klik.
• Jangan masukkan konektor daya saja ke dalam stopkontak.
- Jangan gunakan adaptor AC/DC lain selain adaptor yang disediakan. - karena dapat menyebabkan sengatan listrik atau kebakaran.
- Jangan masukkan adaptor AC/DC ke dalam stopkontak pada langit-langit. - karena dapat menyebabkan sengatan listrik atau kebakaran.
- Putar konektor daya jangan sampai melebihi kisaran (0 hingga 90°) pada adaptor AC/DC. - karena dapat menyebabkan sengatan listrik atau kebakaran.
- Jangan pernah bongkar konektor daya setelah terpasang. (Konektor daya tidak dapat dipisahkan setelah dipasang.)
• Jangan pernah gunakan konektor daya yang disediakan untuk perangkat lain.
- Saat mencabut adaptor AC/DC dari stopkontak, pegang bodi adaptor AC/DC, lalu tarik. - karena dapat menyebabkan sengatan listrik atau kebakaran.
- Jangan menjatuhkan benda apa pun atau memberikan sengatan listrik pada adaptor AC/DC. - karena dapat menyebabkan sengatan listrik atau kebakaran.
- Gunakan adaptor AC/DC setelah tutup plastiknya dilepas. - Jika tidak, dapat mengakibatkan timbulnya api.

- Jangan memegang monitor terbalik atau memindahkannya dengan memegangi dudukannya.

- Produk dapat jatuh dan rusak atau menyebabkan cedera.

• Terlalu lama menatap layar dari jarak dekat dapat merusak penglihatan Anda.

• Jangan menggunakan pelembab udara atau kompor di dekat produk.

- Istirahatkan mata Anda selama lebih dari 5 menit atau lihat benda dengan jarak yang jauh setelah memakai produk ini selama 1 jam.

• Jangan menyentuh layar produk ini setelah menyala beberapa saat karena akan terasa panas.

- Simpan aksesori berukuran kecil jauh dari jangkauan anak-anak.

- Hati-hati saat mengatur sudut produk atau ketinggian dudukan.

- Tangan atau jari Anda dapat terjepit dan terluka.

- Pemasangan pada sudut yang terlalu besar dapat menyebabkan produk jatuh dan cedera.

• Jangan menaruh benda berat di atas produk.

- Jatuh dapat menyebabkan kegagalan produk atau cedera badan.

Bab 02 Persiapan

Suku Cadang

Panel Kontrol

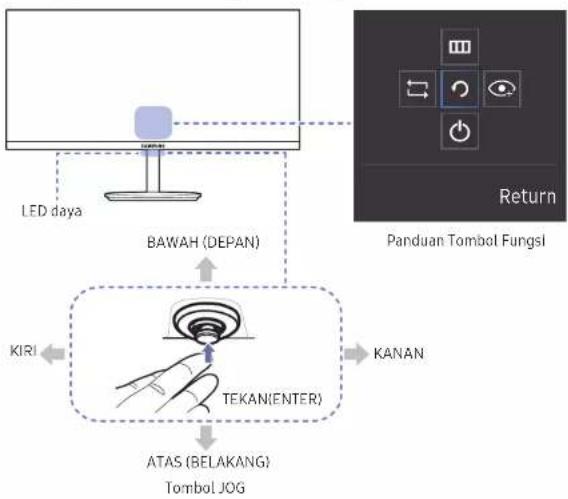

Warna dan bentuk suku cadang mungkin berbeda dari yang ditunjukkan. Spesifikasi dapat berubah tanpa pemberitahuan sebelumnya untuk meningkatkan kualitas.

Ikon Keterangan

Tombol JOG	Tombol multi arah untuk memudahkan navigasi.Tombol JOG terletak di bawah tengah layar, dan punya 5 arah yakni NAIK/TURUN/KIRI/KANAN/TEKAN(ENTER).
LED daya	LED ini adalah indikator status daya yang bekerja sepertiDaya hidup (Tombol daya): MatiMode hemat days: BerkedipDaya Mati (Tombol daya): HidupSaat produk mati, LED daya akan menyala sehingga Anda dapat menemukan tombol JOG dengan mudah. Jika produk dalam mode Hemat daya atau mode Daya mati di tempat gelap, lampu LED daya akan dicerminkan oleh dudukan di bagian bawah produk. Pengoperasian indikator daya dapat ditukar dengan menggantinya di dalam menu. (System →Power LED On) Model sebenarnya karena variasi fungsi mungkin saja belum memiliki fungsi ini.Pengaturan default untuk fungsi Power LED On adalah Stand-by. Untuk mengatur fungsi Power LED On ke Working guna mengurangi kelelahan pada mata yang disebabkan lampu LED daya, lakukan langkah-langkah berikut. [1] -System Power LED On -Working (LED menyala saat daya menyala dan mati saat daya mati.)
Panduan Tombol Fungsi	Tekan tombol JOG setelah layar menyala. Panduan Tombol Fungsi akan muncul. Untuk mengakses menu pada layar ketika panduan ditampilkan, tekan kembali tombol arah tersebut. Panduan Tombol Fungsi dapat berbeda, tergantung fungsi atau model produk. Lihat produk sebenarnya.

Panduan Tombol Langsung

Layar tombol pemintas (menu OSD) yang diperlihatkan di bawah hanya ditampilkan saat layar monitor dihidupkan, resolusi komputer berubah, atau sumber input berubah. Halaman tombol fungsi muncul jika Eye Saver Mode diaktifkan.

Mode HDMI / DisplayPort

Untuk masuk ke menu utama atau menggunakan item lain, tekan tombol JOG untuk menampilkan Panduan Tombol Fungsi. Anda dapat keluar dengan menekan kembali tombol JOG.

NAIK/TURUN/KIRI/KANAN: Bergerak ke item yang Anda inginkan. Informasi masing-masing item akan muncul ketika fokus berubah.

TEKAN(ENTER): Item yang dipilih akan diterapkan.

Ikon Keterangan

	Memilih untuk mengubah sinyal input dengan menggerakkan tombol JOG pada layar Panduan Tombol Fungsi. Jika sinyal input telah berubah, pesan akan muncul di sudut kiri atas layar.
	Memilih dengan menggerakkan tombol JOG pada layar panduan tombol fungsi.Fitur OSD (On Screen Display) Monitor Anda muncul.Kunci kontrol OSD: Pertahankan pengaturan sekarang, atau kunci kontrol OSD untuk mencegah pengaturan berubah tanpa sengaja.Mengaktifkan/Menonaktifkan: Untuk mengunci/membuka kunci kontrol OSD, tekan tombol KIRI selama 10 detik saat menu utama ditampilkan.Meski kontrol OSD terkunci, Brightness dan Contrast dapat disesuaikan.Eye Saver Mode tersedia.System → FreeSync, Power LED On tersedia.Information dapat dilihat.
	Memilih dengan menggerakkan tombol JOG pada layar panduan tombol fungsi.Tekan untuk mengaktifkan atau menonaktifkanEye Saver Mode.Item-item di bawah tidak tersedia jikaEye Saver Mode tersedia.Picture→SAMSUNG MAGICBright, Brightness, Color, Game ModeSystem→Eco Saving Plus
	Memilih untuk mematikan Monitor dengan menggerakkan tombol JOG pada layar panduan tombol fungsi.

Pada model sebenarnya karena adanya perbedaan fungsi, opsi panduan tombol Fungsi mungkin berbeda.

Jika monitor tidak menampilkan apa pun (yakni mode Hemat daya atau mode Tidak ada sinyal), 2 tombol arah untuk sumber kontrol dan daya dapat digunakan sebagai berikut.

Tombol JOG Mode Hemat daya/Tidak ada sinyal

NAIK	Mengubah Sumber
BAWAH
TEKAN(ENTER) Selama 2 detik	Mematikan Daya

Bila monitor menampilkan menu Utama, Tombol JOG dapat digunakan seperti di bawah.

Tombol JOG Tindakan

NAIK/TURUN	Gerakkan opsi
KIRI	Keluar menu Utama.Tutup Subdaftar tanpa menyimpan nilai.Nilai turun pada tombol geser.
KANAN	Pindah ke kedalaman selanjutnya.Nilai naik pada tombol geser.
TEKAN(ENTER)	Pindah ke kedalaman selanjutnya.Simpan nilai dan tutup Subdaftar.

Mengubah pengaturan Brightness, Contrast, dan Sharpness

Anda dapat menyesuaikan Brightness, Contrast atau Sharpness dengan menggerakkan tombol JOG NAIK/TURUN/KIRI/KANAN, jika tidak ada menu OSD yang ditampilkan.

Gambar yang ditampilkan mungkin berbeda tergantung pada model.

Kecerahan default dapat beragam tergantung pada wilayah.

Brightness

Menu ini tidak tersedia saat SAMSUNG MAGICBright ada dalam mode Dynamic Contrast.

Menu ini tidak tersedia saat Eco Saving Plus aktif.

Menu ini tidak tersedia saat Eye Saver Mode aktif.

Contrast

Menu ini tidak tersedia saat SAMSUNG MAGIC Bright ada dalam mode Cinema atau Dynamic Contrast.

Menu ini tidak tersedia saat Game Mode aktif.

Sharpness

Menu ini tidak tersedia saat SANSUNG MAGIC Bright ada dalam mode Cinema atau Dynamic Contrast.

Menu ini tidak tersedia saat: SAMSUNG MAGIC Upscale ada dalam mode Mode1 atau Mode2.

Menu ini tidak tersedia saat Game Mode aktif.

Sisi Belakang

Warna dan bentuk suku cadang mungkin berbeda dari yang ditunjukkan. Spesifikasi dapat berubah tanpa pemberltahuan sebelumnya untuk meningkatkan kualitas.

Port Keterangan

DC 19V	Menghubungkan ke adaptor AC/DC dengan kabel HDMI (JACK +DC).
MINI DP IN	Menghubungkan ke PC dengan kabel DP-MINI DP.
HDMI IN	Menghubungkan ke perangkat sumber dengan kabel HDMI (JACK +DC).

Mengatur Kemiringan Produk

Warna dan bentuk suku cadang mungkin berbeda dari yang ditunjukkan, Spesifikasi dapat berubah tanpa pemberitahuan sebelumnya untuk meningkatkan kualitas.

• Anda dapat mengubah kemiringan produk.
- Pegang bagian bawah produk dan atur kemiringannya dengan hati-hati.

Kunci Antipencurian

Kunci antipencurian memungkinkan Anda menggunakan produk secara aman meskipun di tempat umum. Bentuk perangkat pengunci dan metode penguncian tergantung pada produsen. Untuk informasi rinci, lihat panduan pengguna yang diberikan bersama perangkat pengunci antipencurian.

Untuk mengunci perangkat pengunci antipencurian:

1 Pasang kabel perangkat pengunci antipencurian ke benda berat seperti meja.
2 Masukkan salah satu ujung kabel melalui lubang di ujung lain.
3 Masukkan perangkat pengunci ke slot penguncian antipencurian di bagian belakang produk.
4 Kunci perangkat pengunci.

• Perangkat pengunci antipencurian dijual terpisah.
• Untuk informasi rinci, lihat panduan pengguna yang diberikan bersama perangkat pengunci antipencurian.
• Perangkat pengunci antipencurian dapat diperoleh di peritel elektronik atau secara online.

Tindakan pencegahan untuk memindahkan monitor

• Jangan langsung menekan pada layar.
• Jangan pegang layar saat memindahkan monitor.

- Pegang bagian bawah monitor saat memindahkannya.

: Produk berlekuk. Memberi tekanan pada produk di atas permukaan rata dapat merusaknya. Saat produk berada di tanah menghadap ke atas ataupun ke bawah, jangan menekannya.

Pasang alas dudukan pada monitor seperti yang ditunjukkan pada gambar. Sejajarkan lingkaran kosong di dudukan penyangga dengan lingkaran penuh pada monitor, kemudian putar dudukan penyangga searah jarum jam hingga lingkaran penuh pada dudukan penyangga sejajar dengan yang ada di monitor.

Sambungkan kabel. Tutup SUB TUTUP BELAKANG. Angkat dudukan penyangga.

Masukkan dudukan ke dalam konektor dudukan ke arah yang ditunjukkan pada gambar.

Sebelum melepas dudukan dari monitor, letakkan monitor pada permukaan yang rata dan stabil dengan posisi layar menghadap ke bawah.

: Produk berlekuk. Memberi tekanan pada produk di atas permukaan rata dapat merusaknya. Saat produk berada di tanah menghadap ke atas ataupun ke bawah, jangan menekannya.

Lepas dudukan dari alas dudukan. Angkat dudukan penyangga. Buka dan lepaskan SUB TUTUP BELAKANG. Cabut kabel.

Dorong tongkat tipis ke dalam lubang keluar dudukan, dan putar dudukan penyangga berlawanan arah jarum jam, seperti ditunjukkan pada gambar.

Angkat dan lepaskan dudukan. - Awas

Jangan tekan monitor. Terdapat risiko merusak monitor.

Bab 03

Menyambungkan dan Menggunakan Perangkat Sumber

Baca di bawah ini sebelum memasang monitor.

1 Periksa bentuk kedua ujung kabel yang disertakan dengan monitor, serta periksa bentuk dan posisi port yang sesuai pada monitor dan perangkat eksternal.
2 Sebelum menghubungkan kabel-kabel sinyal, cabut kabel daya untuk monitor dan perangkat eksternal dari stopkontak guna mencegah kerusakan perangkat dari arus pendek atau arus lebih.
3 Setelah menghubungkan semua sinyal kabel, hubungkan kabel daya untuk monitor dan perangkat eksternal ke stopkontak.
4 Baca buku petunjuk pengguna untuk mengenal fungsi monitor, tindakan pencegahan, dan penggunaan yang tepat, sebelum menggunakan monitor yang dipasang.

Menghubungkan dan Menggunakan PC

Pilih metode sambungan yang sesuai untuk PC Anda.

Suku cadang penyambung mungkin berbeda di produk lain.

Port yang tersedia bervariasi tergantung produk.

Koneksi Menggunakan Kabel HDMI (JACK +DC)

Periksa untuk memastikan bahwa kabel daya untuk monitor dan perangkat eksternal, seperti komputer dan kotak atas set, tidak dihubungkan ke stopkontak.

Koneksi Menggunakan Kabel DP-MINI DP

Periksa untuk memastikan bahwa kabel daya untuk monitor dan perangkat eksternal, seperti komputer dan kotak atas set, tidak dihubungkan ke stopkontak.

Tegangan input akan dialihkan secara otomatis.

Merapikan Kabel yang Tersambung

Seperti yang ditunjukkan pada gambar, masukkan alat yang panjang (misal, sumpit kayu atau pena) ke dalam celah antara SUB TUTUP BELAKANG dan TUTUP BELAKANG sekitar 2-3 cm sebagai tuas. Lalu, buka dan lepaskan SUB TUTUP BELAKANG.

Berhati-hatilah dan pastikan jari Anda tidak terjepit.

Posisi tubuh yang benar saat menggunakan produk

Posisi yang benar saat menggunakan produk ini adalah sebagai berikut:

• Luruskan punggung.
- Atur jarak 45 sampai 50cm antara mata Anda dan layar, dan posisikan layar agak rendah.
• Jaga mata Anda lurus di depan layar.
- Atur sudut sehingga cahaya tidak memantul pada layar.
• Lengan depan tegak lurus terhadap lengan baglan atas dan sejajar terhadap punggung tangan.
• Jaga sudut siku Anda.
- Atur ketinggian produk sehingga lutut tetap membentuk sudut 90 derajat atau lebih, tumit mantap di lantal, dan lengan lebih rendah daripada Jantung Anda.
- Gerak-gerakkan mata atau berkedip berkali-kali, maka mata yang letih tidak akan terasa tegang.

Pemasangan Driver

Anda dapat menetapkan resolusi dan frekuensi optimal pada produk ini dengan menginstal driver terkait untuk produk ini.

Untuk menginstal versi mutahir driver produk, unduhlah dari situs web Samsung Electronics di http://www.samsung.com.

Mengatur Resolusi Optimum

Pesan informasi tentang menget resolusi optimum akan muncul saat Anda menyalakan produk untuk pertama kali setelah membeli.

Pilih bahasa produk dan ubah resolusi PC ke pengaturan optimum.

Jlka resolusi optimum tidak dipilih, pesan akan muncul sampai tiga kali selama selang tertentu bahkan saat produk climatikan dan dinyalakan kembali.

Resolusi optimum juga dapat dipilih lewat Control Panel pada PC Anda.

Bab 04

Pengaturan Layar

Konfigurasikan pengaturan layar seperti kecerahan.

Penjelasan rinci masing-masing fungsi tersedia. Untuk keterangan rinci, lihat produk Anda.

SAMSUNG MAGIC Bright

Menu ini menawarkan kualitas gambar optimum yang sesuai untuk lingkungan di mana produk ini akan digunakan.

Menu ini tidak tersedia saat Eco Saving Plus aktif.

Menu ini tidak tersedia saat Game Mode aktif.

Menu ini tidak tersedia saat Eye Saver Mode aktif.

Anda dapat mengatur kecerahannya sesuka hati.

Gambar yang ditampilkan mungkin berbeda tergantung pada model.

Dalam mode PC

• Custom: Atur kontras dan kecerahan seperlunya.
• Standard: Dapatkan kualitas gambar yang cocok untuk mengedit dokumen atau berinternet.
• Cinema: Dapatkan kecerahan dan ketajaman TV yang cocok untuk menikmati konten video dan DVD.
  • Dynamic Contrast: Dapatkan kecerahan yang seimbang lewat penyesuaian kontras otomatis.
• Basic Color: Model ini mendukung stasiun fotokromik. Saat beralih ke mode ini, area warna akan disesuaikan agar serupa dengan keseluruhan warna standar RGB.

Dalam mode AV

Apabila input eksternal terhubung melalui HDMI/MINI DP dan PC/AV Mode diatur ke AV, MAGI Bright memiliki empat pengaturan suhu warna (Dynamic, Standard, Movie, dan Custom) yang sudah diatur sebelumnya di pabrikan. Anda dapat mengaktifkan Dynamic, Standard, Movie atau Custom. Anda dapat memilih Custom yang akan memanggil pengaturan gambar pribedi Anda secara otomatis.

• Standard: Pilih mode ini apabila keadaan di sekitarnya terang. Mode ini juga memberikan gambar yang tajam.
• Movie: Pilih mode ini apabila keadaan di sekitarnya gelap. Mode ini akan menghemat daya dan mengurangi keletihan mata.
• Custom: Pilih mode ini bila Anda ingin menyesuaikan gambar sesuai dengan preferensi Anda.

Brightness

Menyesuaikan kecerahan umum gambar. (Rentang: 0\~100)

Nilai yang lebih tinggi akan membuat gambar terlihat lebih cerah.

Menu ini tidak tersedia saat SAMSUNG MAGIC Bright ada dalam mode Dynamic Contrast.

Menu ini tidak tersedia saat Eco Saving Plus aktif.

Menu ini tidak tersedia saat Eye Saver Mode aktif.

Contrast

Menyesuaikan kontras antara objek dan latar belakang. (Rentang: 0\~100)

Nilai yang lebih tinggi akan meningkatkan kontras agar objek terlihat lebih jelas.

Opsi ini tidak tersedia saat SANSUNG MAGIC Bright sedang dalam mode Cinema, Dynamic Contrast atau Basic Color.

Menu ini tidak tersedia saat Game Mode aktif.

Sharpness

Membuat garis luar objek lebih jelas atau buram. (Rentang: 0\~100)

Nilai yang lebih tinggi akan membuat garis luar objek lebih jelas.

Opsi ini tidak tersedia saat: SAMSUNG MAGIC Bright sedang dalam mode Cinema atau Dynamic Contrast.

Menu ini tidak tersedia saat SAMSUNG MAGIC Upscale ada dalam mode Mode1 atau Mode2.

Menu ini tidak tersedia saat Game Mode aktif.

Color

Atur gradasi warna layar.

Menu ini tidak tersedia saat SAMSUNG MAGIC Bright ada dalam mode Cinema, Dynamic Contrast atau Basic Color.

Menu ini tidak tersedia saat Game Mode aktif.

Menu ini tidak tersedia saat Eye Saver Mode aktif.

- Red: Mengatur tingkat saturasi merah. Nilai lebih dekat ke 100 berarti intensitas warna lebih besar.

- Green: Mengatur tingkat saturasi hijau. Nilai lebih dekat ke 100 berarti intensitas warna lebih besar.

• Blue: Mengatur tingkat saturasi biru. Nilal lebih dekat ke 100 berarti intensitas warna lebih besar.

• Color Tone: Memilih nada warna yang paling sesuai dengan kebutuhan tayangan Anda.

• Cool 2: Atur temperatur warna lebih dingin daripada Cool 1.
• Cool 1: Atur temperatur warna agar lebih dingin dari mode Normal.
• Normal: Tampilkan gradasi warna standar.
• Warm 1: Atur temperatur warna agar lebih hangat dari mode Normal.
• Warm 2: Atur temperatur warna lebih hangat daripada Warm 1.
• Custom: Atur sendiri gradasi warnanya.

Apabila input eksternal terhubung melalui HDMI/MINI DP dan PC/AV Mode diatur ke AV, Color Tone memiliki empat pengaturan suhu warna (Cool, Normal, Warm dan Custom).

• Gamma: Mengatur tingkat intensitas cahaya sedang.

- Mode1 / Mode2 / Mode3

SAMSUNG MAGIC Upscale

Fungsi seale dapat memperbaiki lapisan detail gambar dan ketajaman gambar.

Pengaruh fungsi ini terlihat jelas pada gambar dengan resolusi rendah.

Menu ini tidak tersedia saat SAMSUNG MAGIC Bright ada dalam mode Cinema atau Dynamic Contrast.

Menu ini tidak tersedia saat Game Mode aktif.

- Off / Mode1 / Mode2

Dibanding Mode1, efek Mode2 lebih kuat.

HDMI Black Level

Jika pemutar DVD atau set-top box terhubung ke produk melalui HDMI, mungkin terjadi penurunan kualitas gambar (penurunan kontras/warna, tingkat hitam, dll.), tergantung pada perangkat sumber yang terhubung. Pada kasus tersebut, HDMI Black Level dapat digunakan untuk menyesuaikan kualitas gambar.

Jika demikian, perbaiki kualitas gambar yang menurun menggunakan HDMI Black Level.

Fungsi ini hanya tersedia dalam mode HDMI.

• Normal: Pilih mode ini apabila tidak ada penurunan raslo kontras.
• Low: Pilih mode ini untuk mengurangi tingkat hitam dan meningkatkan tingkat putih apabila tidak ada penurunan rasio kontras.

HDMI Black Level mungkin tidak dapat digunakan dengan perangkat sumber tertentu.

Fitur HDMI Black Level hanya diaktifkan pada resolusi tertentu AV, seperti 720P dan 1080P.

Eye Saver Mode

Atur ke kualitas gambar optimal yang sesuai untuk kenyamanan mata.

TÜV Rheinland "Low Blue Light Content" adalah sertifikasi produk yang memenuhi persyaratan untuk tingkat cahaya biru rendah. Saat Eye Saver Mode 'On', cahaya biru pada panjang gelombang sekitar 400nm akan berkurang setelah satu Jam, dan akan memberikan kualitas gambar optimal untuk kenyamanan mata. Pada saat yang sama, tingkat cahaya biru menjadi lebih rendah daripada setelan default, dan telah diuji oleh TÜV Rheinland dan disertifikasi karena memenuhi ketentuan standar "Low Blue Light Content" dari TÜV Rheinland.

Opsi ini tidak tersedia saat SAMSUNG MAGIC Bright sedang dalam mode Basic Color.

Game Mode

Konfigurasi pengaturan layar produk untuk mode permainan.

Gunakan fitur ini saat memainkan game pada PC atau game konsol seperti PlayStation™ atau Xbox™ terhubung.

Opsi ini tidak tersedia saat SAMSUNG MAGIC Bright sedang dalam mode Basic Color.

Menu ini tidak tersedia saat Eye Saver Mode aktif.

Saat monitor mati, memasuki mode hemat daya atau mengubah sumber input. Game Mode berubah Off meski diatur ke On.

Jika Anda ingin mengaktifkan Game Mode sepanjang waktu, pilih Always On.

Response Time

Tambah kecepatan respons layar untuk membuat video terlihat lebih hidup dan alami.

Sebaiknya atur Response Time ke Standard atau Faster jika Anda tidak sedang menonton film.

Picture Size

Mengubah ukuran gambar.

Opsi ini tidak tersedia saat FreeSync diaktifkan.

Dalam mode PC

• Auto: Tampilkan gambar berdasarkan rasio aspek sumber input.
- Wide: Tampilkan gambar dalam layar penuh berapapun rasio aspek sumber input.

Dalam mode AV

• 4:3: Tampilkan gambar dengan rasio aspek 4:3. Cocok untuk video dan siaran standar.
• 16:9: Tampilkan gambar dengan rasio aspek 16:9.
- Screen Fit: Tampilkan gambar dengan rasio aspek asli tanpa pemotongan.

Fungsi ini mungkin tidak didukung tergantung port yang tersedia bersama produk.

Mengubah ukuran layar dapat dilakukan jika kondisi berikut terpenuhi.

Perangkat keluaran digital dihubungkan menggunakan kabel HDMI (JACK +DC)/DP-MINI DP.

Sinyal inputnya 480p, 576p, 720p, atau 1080p dan monitor dapat menampilkannya secara normal (tidak semua model mendukung semua sinyal ini.).

Fitur ini hanya dapat diatur apabila input eksternal tersambung melalui HDMI/MINI DP dan PC/AV Mode diatur ke AV.

Screen Adjustment

Menu ini hanya tersedia selama Picture Size diatur ke Screen Fit dalam mode AV. Setelah sinyal 480P atau 576P atau 720P atau 1080P diinput dalam mode AV dan monitor dapat menampilkanannya secara normal, pilih Screen Fit untuk menyesuaikan posisi horizontal pada tingkatan 0-6.

Mengonfigurasi H-Position & V-Position

H-Position: Geser layar ke kiri atau ke kanan.

V-Position: Gerakkan layar naik atau turun.

Bab 05

Menyesuaikan pengaturan OSD (On Screen Display)

Penjelasan rinci masing-masing fungsi tersedia. Untuk keterangan rinci, lihat produk Anda.

Transparency

Menetapkan transparansi untuk jendela menu.

Gambar yang ditampilkan mungkin berbeda tergantung pada model.

Position

Sesuaikan posisi menu.

Language

Menetapkan bahasa menu.

Perubahan pada pengaturan bahasa hanya akan diterapkan pada tampilan menu di layar,

Perubahan tersebut tidak akan diterapkan pada fungsi lain di PC.

Display Time

Atur menu yang ditampilkan pada layar (OSD) untuk menghilang secara otomatis jika tidak digunakan selama jangka waktu tertentu.

Display Time dapat digunakan untuk menentukan kapan Arda ingin menu OSD menghilang.

Bab 06

Pengaturan dan Mengembalikan Pengaturan Asli

Penjelasan rinci masing-masing fungsi tersedia. Untuk keterangan rinci, lihat produk Anda.

FreeSync

Gambar yang ditampilkan mungkin berbeda tergantung pada model.

Teknologi FreeSync adalah solusi yang menghilangkan pembelahan layartanpa penundaan dan kelatenan yang biasa terjadi.

Fitur ini akan menghilangkan pembelahan layar dan penundaan selama bermain game. Tingkatkan pengalaman bermain game Anda.

• Off: Menonaktifkan FreeSync.
- Standard Engine: Mengaktifkan fungsi FreeSync dasar kartu grafis AMD.
- Ultimate Engine: Mengaktifkan fitur FreeSync dengan kecepatan bingkai layar yang lebih tinggi. Layar robek (sink abnormal antara layar dan konten) berkurang dalam mode ini. Perhatikan bahwa mungkin layar berkedip selama permainan game.

Saat mengaktifkan fungsi FreeSync, harap gunakan laju penyegaran layar maksimum untuk efek freesync yang optimal.

Untuk metode pengaturan laju penyegaran, lihat Tanya & Jawab → Bagaimana cara mengubah frekuensi?

Saat menggunakan fungsi FreeSync, gunakan kabel HDMI (JACK + DC)/DP-MINI DP yang disertakan oleh produsen monitor.

Jika Anda menggunakan fungsi FreeSync saat bermain game, gejala berikut bisa muncul:

• Layar dapat berkedlp tergantung pada jenis kartu grafis, pengaturan opsi game, atau video sedang diputar. Coba tindakan berikut: kurangi nilai pengaturan game, ubah mode FreeSync saat ini ke Standard Engine, atau kunjungi situs web AMD untuk memeriksa versi driver grafis Anda dan perbarui dengan yang terbaru.
• Saat Anda menggunakan fungsi FreeSync, layar bisa berkedip karena variasi frekuensi output dari kartu grafis.
• Laju respons dapat berubah-ubah selama bermain game, tergantung pada resolusi. Semakin tinggi resolusi secara umum akan mengurangl laju respons.

Jika Anda menemukan masalah apa pun saat menggunakan fungsi, hubungi Pusat Servis Samsung.

Model di daftar Kartu Grafis mendukung FreeSync

FreeSync hanya dapat digunakan dengan model kartu grafis AMD tertentu. Lihat daftar berikut untuk kartu grafis yang didukung:

Pastikan untuk menginstal driver grafis resmi terbaru dari AMD yang mendukung FreeSync.

Untuk informasi tambahan mengenai model kartu grafis AMD yang mendukung fitur FreeSync, kunjungi situs web AMD.

Pilih FreeSync Off jika Anda menggunakan kartu grafis dari produsen yang berbeda.

• AMD Radeon R9 300 Series • AMD Radeon R9 290
- AMD Radeon R9 Fury X - AMD Radeon R9 285
• AMD Radeon R7 360 • AMD Radeon R7 260X
• AMD Radeon R9 295X2 • AMD Radeon R7 260
• AMD Radeon R9 290X

Bagaimana Anda mengaktifkan FreeSync?

1 Atur FreeSync ke Standard Engine atau Ultimate Engine di menu OSD.
2 Aktifkan FreeSync di AMD Radeon Settings:

Klik kanan mouse → AMD Radeon Settings – Display

Fltur "AMD FreeSync" harus diatur ke "Nyala". Pilih "Nyala" Jika belum diaktifkan.

Lebih hemat konsumsi daya dibanding dengan konsumsi daya pada level kecerahan maksimum.

Opsi Ini tidak tersedia saat SANSUNG MAGIC Bright sedang dalam mode Dynamic Contrast.

Menu ini tidak tersedia saat Game Mode aktif.

Menu ini tidak tersedia saat Eye Saver Mode aktif.

• AutoKonsumsi listrik secara otomatis akan berkurang hingga sekitar 10% dari pengaturan saat ini.
(Seberapa besar konsumsi daya bisa dikurangi ditentukan oleh kecerahan layar.)
- Low: Hemat energi hingga 25 % dibanding dengan kecerahan maksimum.
- Hlgh: Hemat energi hingga 50 % dibanding dengan kecerahan maksimum.

Off Timer

Off Timer: Nyalakan mode Off Timer.

Turn Off After: Timer off dapat diatur antara 1 sampai 23 jam. Monitor secara otomatis akan mati setelah sejumlah jam yang telah ditentukan.

Opsi ini tersedia hanya jika Off Timer diatur ke On.

Untuk monitor untuk pasar beberapa kawasan, Off Timer dlatur aktif secara otomatis 4 jam setelah monitor dinyalakan. Ini dilakukan sesuai dengan regulasi catu daya. Jika Anda tidak ingin mengaktifkan timer, buka 📄 → System lalu atur Off Timer ke Off.

PC/AV Mode

Atur PC/AV Mode ke AV. Ukuran gambar akan diperbesar.

Opsi ini berguna ketika Anda menonton film.

Disediakan untuk model lebar saja, seperti 16:9 atau 16:10.

Jika monitor dalam mode HDMI/DisplayPort dan layar mengatakan Check Signal Cable atau mode irit daya aktif, tekan tombol JOG untuk menampilkan layar tombol-fungsi, lalu pilih ikon da dapat memilih PC atau AV.

DisplayPort Ver.

Pilih Displayport Anda. Displayport 1.1 mendukung High Bit Rate 1, sedangkan 1.2 mendukung High Bit Rate 2.

Pengaturan yang keliru dapat menyebabkan layar kosong. Jika ini terjadi, periksalah spesifikasi perangkat. Jika monitor dalam mode HDMI/DisplayPort dan layar mengatakan Check Signal Cable atau mode irilt daya aktif, tekan tombol JOG untuk menampilkan layar tombol-fungsi, lalu pilih ikon Anda dapat memilih 1.1 atau 1.2.

Source Detection

Pilih Auto atau Manual sebagai metode untuk mengenali sinyal input.

Key Repeat Time

Mengendalikan kecepatan respons sebuah tombol saat tombol ditekan.

Acceleration, 1 sec, atau 2 sec dapat dipilih. Meski No Repeat dipilih, perintah dilaksanakan hanya setelah tombol ditekan.

Power LED On

Mengonfigurasi pengaturan untuk mengaktifkan atau menonaktifkan LED yang terletak di bagian bawah produk.

• Working: LED daya menyala saat produk dinyalakan.
• Stand-by: LED daya menyala saat produk dimatikan.

Reset All

Kembalikan pengaturan produk ke pengaturan asil pabrik.

Information

Lihat sumber input, frekuensi, dan resolusi sekarang.

Gambar yang ditampilkan mungkin berbeda tergantung pada model.

Bab 07

Menginstal Perangkat Lunak

Easy Setting Box

Easy Setting Box

Easy Setting Box memungkinkan pengguna menggunakan monitor dengan membaginya menjadi beberapa bagian.

Untuk menginstal versi mutahir Easy Setting Box, unduhlah dari situs web Samsung Electronics di http://www.samsung.com.

Perangkat lunak mungkin tidak bekerja dengan benar jika komputer tidak dihidupkan ulang setelah penginstalan.

Tkon Easy Setting Box mungkin tidak ditampilkan tergantung pada sistem komputer dan spesifikasi produk.

Jika ikon pintasan tidak muncul, tekan tombol F5.

Batasan dan Masalah dengan Instalasi

Penginstalan Easy Setting Boxmungkin terpengaruh oleh kartu grafis, motherboard, dan lingkungan jaringan.

Persyaratan Sistem

OS Perangkat Keras

Windows XP 32Bit/64Bit	Memori sedikitnya 32MB
Windows Vista 32Bit/64Bit	Sedikitnya 60MB ruang kosong pada hard disk drive
Windows 7 32Bit/64Bit
Windows B 32Bit/64Bit
Windows B.1 32Bit/64Bit
Windows 10 32Bit/64Bit

Bab 08

Panduan Mengatasi Gangguan

Ketentuan Sebelum Menghubungi Pusat Layanan Pelanggan Samsung

Sebelum menghubungi Pusat Layanan Pelanggan Samsung, uji produk seperti berikut ini. Jika masalah berlanjut, hubungi Pusat Layanan Pelanggan Samsung.

Menguji Produk

Pastikan produk beroperasi secara normal menggunakan fungsi pengujian produk.

Jika layar sudah dimatikan dan indikator sumber arus berkedip meski produk sudah terhubung ke PC dengan benar, lakukan tes diagnosis otomatis.

1 Matikan PC dan produk.
2 Cabut kabel dari produk.
3 Menghidupkan produk.
4 Jika pesan Check Signal Cable muncul, produk bekerja normal.

Jika layar tetap kosong, periksa sistem PC, pengontrol video, dan kabel.

Memeriksa Resolusi dan Frekuensi

Untuk mode di luar resolusi yang didukung (baca Tabel Mode Sinyal Standar), pesan Not Optimum Mode akan muncul beberapa saat.

Resolusi yang ditampilkan dapat berbeda, tergantung pengaturan sistem komputer dan kabelnya.

Periksa yang berikut ini.

Masalah pemasangan (Mode PC)

Layar hidup dan mati terus-menerus.

Pastikan kabel antara produk dan PC terhubung dengan benar dan konektor terpasang mantap.

Ruang kosong ada di keempat sisi layar apabila kabel HDMI (JACK +DC) terhubung ke produk dan PC.

Ruang kosong yang muncul di layar tidak ada hubungannya dengan produk.

Ruang kosong di layar disebabkan oleh PC atau kartu grafis. Untuk mengatasi masalah ini, sesuaikan ukuran layar pada pengaturan HDMI untuk kartu grafis.

Jika menu pengaturan kartu grafis tidak dilengkapi opsi untuk menyesuaikan ukuran layar, tingkatkan driver kartu grafis ke versi terbaru.

(Hubungi pabrikan kartu grafis atau komputer untuk rincian lebih lanjut tentang cara menyesuaikan pengaturan layar.)

Masalah layar

LED daya mati. Layar tetap mati.

Pastikan kabel power terpasang dengan benar.

Pesan Check Signal Cable muncul.

Pastikan kabel terhubung ke produk dengan benar.

Pastikan perangkat yang tersambung ke produk telah dihidupkan.

Not Optimum Mode ditampilkan.

Pesan ini muncul jika sinyal dari kartu grafis melebihi resolusi atau frekuensi maksimum untuk produk ini.

Atur resolusi maksimum dan frekuensi sesuai performa produk Anda, dengan membaca Tabel Mode Sinyal Standar (Halaman37).

Gambar di layar tampak terdistorsi.

Periksa sambungan kabel ke produk.

Layar tidak jelas. Layar buram.

Lepaskan setiap aksesori (kabel ekstensi video, dsb.), lalu coba lagi.

Atur resolusi dan frekuensi ke tingkat yang disarankan.

Layar tampak tidak stabil dan goyang. Terdapat bayangan yang tersisa di layar.

Periksa apakah resolusi dan frekuensi untuk PC berada dalam kisaran resolusi dan frekuensi yang kompatibel dengan produk. Berikutnya, bila perlu, ubah pengaturannya dengan merujuk ke Tabel Mode Sinyal Standar (Halaman37) dalam buku petunjuk ini dan menu Information pada produk.

Layar terlalu cerah. Layar terlalu gelap.

Sesuaikan pengaturan Brightness dan Contrast.

Warna layar tidak konsisten.

Ubah pengaturan Color.

Warna di layar berbayang dan terdistorsi.

Ubah pengaturan Color.

Warna putih tidak tampak putih.

Ubah pengaturan Color.

Tidak ada gambar di layar dan LED daya berkedip setiap 0,5 hingga 1 detik.

Produk berada dalam mode hemat daya.

Tekan salah satu tombol di keyboard atau gerakkan mouse untuk kembali ke layar sebelumnya.

Teks kabur.

Jika menggunakan Windows OS (misalnya Windows 7, Windows 8, Windows 8.1 atau Windows 10):

Lanjutkan ke Control Panel → Fonts → Adjust ClearType text dan ubah Turn on ClearType.

Pemutaran video tersendat.

Pemutaran file video yang besar berdefinisi tinggi dapat tersendat. Ini mungkin karena pemutar video tidak optimal untuk sumber komputer.

Cobalah putar file di pemutar video lain.

Masalah perangkat sumber

Jika suara bip terdengar saat PC sedang di-boot, perbalki PC.

Tanya & Jawab

Baca petunjuk pemakaian PC atau kartu grafis Anda untuk penjelasan lebih lengkap tentang pengaturannya.

Bagaimana cara mengubah frekuensi?

Tetapkan frekuensi di kartu grafis.

Bagaimana cara mengubah resolusi?

• Windows XP: Buka Control Panel → Appearance and Themes → Display → Settings, lalu sesuaikan resolusi.
• Windows ME/2000: Buka Control Panel → Display –Settings dan ubah resolusinya.
• Windows Vista: Buka Control Panel → Appearance and Personalization → Personalize → Display Settings, lalu sesuaikan resolusi.
• Windows 7: Buka Control Panel → Appearance and Personalization → Display → Adjust Resolution, lalu sesuaikan resolusi.
• Windows 8(Windows 8.1): Buka Settings→Control Panel → Appearance and Personalization → Display → Adjust Resolution, lalu sesuaikan resolusi.
• Windows 10: Buka Settings → System → Display → Advanced display settings, dan sesualkan resolusi.

Bagaimana cara mengatur mode hemat daya?

• Windows XP: Atur mode simpan daya di Control Panel → Appearance and Themes → Display → Screen Saver Settings → Power options atau BIOS SETUP pada PC.
• Windows ME/2000: Atur mode hemat daya di Control Panel → Display → Screen Saver Settings → Power options atau BIOS SETUP pada PC.
• Windows Vista: Atur mode simpan daya di Control Panel → Appearance and Personalization → Personalize → Screen Saver Settings → Power options atau BIOS SETUP pada PC.
• Windows 7: Atur mode simpan daya di Control Panel → Appearance and Personalization → Personalize → Screen Saver Settings → Power options atau BIOS SETUP pada PC.
• Windows 8(Windows 8.1): Atur mode simpan daya di Settings → Control Panel → Appearance and Personalization → Personalize → Screen Saver Settings → Power options atau BIOS SETUP pada PC.
• Windows 10: Atur mode simpan daya di Settings → Personalization → Lock screen → Screen timeout settings → Power & sleep atau BIOS SETUP pada PC.

Bab 09 Spesifikasi

Umum

Nama Model C27H711QE* C32H711QE*

Ukuran	27 Kelas (26,9 inci / 68,4 cm)	32 Kelas (31,5 inci / 80,0 cm)
Area tampilan	596,74 mm (H) x 335,66 mm (V)	697,34 mm (H) x 392,26 mm (V)
Jarak Antar Piksel	0,2331 mm (H) x 0,2331 mm (V)	0,2724 mm (H) x 0,2724 mm (V)
Clock Piksel Maksimum	241 MHz (HDMI, MINI DisplayPort)
Catu Daya	AC 100 - 240 V - (+/- 10 %), 50/60 Hz ± 3 HzLihat label di bagian betakang produk karena tegangan standar dapat beragam di berbagai negara.
Konektor sinyal	HDMI, MINI DisplayPort
Syarat lingkungan Pengoperaslan
	Temperatur: 10 °C - 40 °C (50 °F - 104 °F)Kelembapan : 10 % - 80 %, tanpa kondensasi
	Penylmpanan
	Temperatur: -20 °C - 45 °C (-4 °F - 113 °F)Kelembapan : 5 % - 95 %, tanpa kondensasi

Plug-and-Play

Monitor ini dapat diinstal dan digunakan dengan sistem apapun yang kompatibel dengan Plug-and-Play. Pertukaran data dua arah antara monitor dan sistem PC mengoptimalkan pengaturan monitor. Penginstalan monitor berjalan secara otomatis. Namun, Anda dapat menyesuaikan pengaturan penginstalan, jika ingin.

Dot Panel (Piksel)

Karena sifat pembuatan produk ini, panel LCD mungkin terlihat sekitar 1 ppm (pixel per million) lebih cerah atau gelap. Hal ini tidak mempengaruhi performa produk.

Spesifikasi di atas dapat berubah tanpa pemberitahuan sebelumnya untuk meningkatkan kualitas.

Perangkat ini adalah peralatan digital Kelas B.

Untuk detail spesifikasi perangkat, kunjungi situs web Samsung Electronics.

Tabel Mode Sinyal Standar

Sinkronisasi Frekuensi Horisontal		30 – 90 kHz
	Frekuensi Vertikal	48 – 75 Hz
Resolusi Resolusi optimal		2560 x 1440 @ 60 Hz (HDMI), 2560 x 1440 @ 60 Hz (MINI DisplayPort)
	Resolusi maksimum	2560 x 1440 @ 60 Hz (HDMI), 2560 x 1440 @ 60 Hz (MINI DisplayPort)

Jika salah satu sinyal yang termasuk dalam mode sinyal standar berikut dlpancarkan oleh PC Anda, layar akan menyesualkan dirl secara otomatis. Jika sinyal yang dltransmisi dari PC tidak berasal dari mode sinyal standar, layar mungkin kosong dengan LED daya menyala. Jika demikian, ubah pengaturan menurut tabel berikut dengan melihat panduan pengguna kartu grafis.

Resolusi	Frekuensi Horisontal (kHz)	Frekuensi Vertikal (Hz)	Clock Piksel (MHz)	Polaritas Sinkronisasi (H/V)
IBM, 720 x 400	31,469 70,087 28,322 -/+
VESA DMT, 640 x 480	31,469 59,940 25,175 -/-
MAC, 640 x 480	35,000 66,667 30,240 -/-
VESA DMT, 640 x 480	37,861 72,809	31,500 -/-
VESA DMT, 640 x 480	37,500	75,000 31,500 -/-
VESA DMT, 800 x 600	35,156	56,250	36,000	+/+
VESA DMT, 800 x 600	37,879 60,317	40,000	+/+
VESA DMT, 800 x 600	48,077	72,188	50,000	+/+
VESA DMT, 800 x 600	46,875 75,000 49,500	+/+
MAC, 832 x 624	49,726	74,551	57,284	-/-
VESA DMT, 1024 x 768	48,363	60,004	65,000	-/-
VESA DMT, 1024 x 768	56,476	70,069	75,000	-/-
VESA DMT, 1024 x 768	60,023	75,029 78,750	+/+
VESA DMT, 1152 x 864	67,500	75,000	108,000	+/+
MAC, 1152 x 870	68,681 75,062	100,000	-/-
VESA DMT, 1280 x 720	45,000 60,000 74,250 ± /+
VESA DMT, 1280 x 800	49,702 59,810 83,500 ±
VESA DMT, 1280 x 1024	63,981 60,020 108,000 ±
VESA DMT, 1280 x 1024	79,976	75,025 135,000	±
VESA DMT, 1440 x 900	55,935	59,887	106,500	±
VESA DMT, 1600 x 900	60,000	60,000	108,000 ±
VESA DMT, 1680 x 1050	65,290 59,954	146,250	±
VESA DMT, 1920 x 1080	67,500 60,000	148,500	±
VESA CVT, 2560 x 1440	88,787 59,951	241,500	±

Frekuensi Horisontal
Waktu yang diperlukan untuk memindai satu baris dari sisi kiri ke sisi kanan layar disebut siklus horizontal. Nilai resiprokal siklus horizontal disebut dengan frekuensi horizontal. Frekuensi horizontal diukur menggunakan satuan Hz.
— Frekuensi Vertikal
Mengulang-ulang gambar yang sama sebanyak mungkin per detik membantu Anda memperoleh gambar yang alami. Frekuensi pengulangan ini disebut "frekuensi vertikel" atau "laju penyegaran" dan dinyatakan dalam Hz.
Produk ini dapat ditetapkan ke hanya satu resolusi bagi setiap ukuran layar untuk mendapatkan kualitas gambar optimal karena sifat panel. Menggunakan resolusi selain yang ditentukan dapat menurunkan kualitas gambar. Untuk mencegahnya, sebaiknya pilih resolusi optimal yang ditentukan untuk monitor Anda.
Periksa frekuensi bila Anda mengganti monitor CDT (yang tersambung ke PCI dengan monitor LCD. Jika monitor LCD tidak mendukung 85Hz, ubah frekuensi vertikal ke 60Hz menggunakan monitor CDT sebelum menggantinya dengan monitor LCD.

Bab 10 Lampiran

Tanggung jawab untuk Layanan Berbayar (Biaya bagi Pelanggan)

Walaupun masih masa garansi, jika Anda mengajukan permohunan jasa perbaikan, kami akan mengenakan biaya untuk kunjungan dari teknisi pada kasus-kasus sebagai berikut.

Bukan cacat pada produk

Membersihkan produk, Penyesuaian, Penjelasan, Pemasangan ulang, dll.

• Jika teknisi memberikan petunjuk cara pemakaian produk atau hanya melakukan penyetelan tanpa membongkarnya.
• Jika cacat disebabkan faktor lingkungan eksternal (Internet, Antena, Sinyal TV Kabel, dll.)
• Jika produk dipasang ulang atau ada perangkat tambahan disambungkan setelah produk yang diheli dipasang untuk pertama kali.
• Jika produk dipasang ulang karena dipindahkan ke tempat lain atau ke rumah lain,
• Jika pelanggan menanyakan petunjuk cara penggunaan karena pelanggan menggunakan produk perusahaan lain.
• Jika pelanggan menanyakan petunjuk tentang bagaimana menggunakan jaringan atau program dari perusahaan lain.
• Jika pelanggan meminta pemasangan dan konfigurasi piranti lunak pada produk.
• Jika teknisi membuang/membersihkan debu atau benda asing dari dalam produk.
• Jika pelanggan meminta pemasangan tambahan setelah melakukan pembelian produk melalui home-shopping atau online.

Kerusakan pada produk yang disebabkan kesalahan pelanggan

Kerusakan pada produk disebahkan oleh penanganan yang salah oleh pelanggan atau kesalahan saat perbaikan.

• Benturan dari luar atau jatuh.
• Menggunakan perlengkapan atau produk yang dijual terpisah tetapi bukan yang ditentukan oleh Samsung.
• Perbaikan bukan dilakukan oleh teknisi dari perusahaan jasa outsourcing atau partner dari Samsung Electronics Co., Ltd.
• Pelanggan memodifikasi memperbaiki sendiri produk ini.
• Produk digunakan dengan voltase yang salah atau sambungan listrik ilegal.
• Pelanggan tidak mengikuti "peringatan" dalam Manual Pengguna.

Lain-lain

• Jika produk rusak karena terkena bencana alam. (petir, kebakaran, gempa bumi, kerusakan karena banjir, dll)
• Jika komponen sekali pakai telah habis digunakan (Baterai, Toner, lampu Fluorescent, Head, Vibrator, Lampu, Saringan, Pita, dll.)

Jika pelanggan memulinta perbaikan sedangkan produk tidak memiliki cacat, kami akan mengenakan biaya perbaikan. Jadi, haralah Panduan Pengguna terlebih dahulu.
