SMS50D12 - 30 BOSCH - Panduan pengguna gratis

PANDUAN PENGGUNA SMS50D12 BOSCH

Interior view of a modern kitchen appliance with visible dish, fan, and rack (no text or symbols)

Afwasautomaat

BOSCH

nl Gebruiksaanwijzing

nl Inhoudsopgave

Veiligheidsvoorschriften....4

Voordat u hetapparaat in gebruik neemt. 4

Bijaflevering. 4

Bijdeinstallatie. 4

Dagelijks gebruik ....4

Bijkinderen inhethuishouden.....4

Deurvergrendeling ....5

Bijschade. 5

Bijhetafvoeren vanhetapparaat. . . .5

Kennismaking methet apparaat.....5

Bedieningspaneel....5

Binnenkant vanhetapparaat .....5

Wateronthardingsinstallatie .....6

Instellen....6

Tabel voor dewaterhardheid .....6

OnthardingszoutS....7

Gebruik vanonthardingszout .....7

Reinigingsproducte metzoutcomponente .....7

Ontharding uitschakelen. . . . . . . . . . . . . . 7

Glansspoelmiddel\*....8

Hoeveelheid glansspoelmiddel instellen....8

Indicatie glansspoelmiddel bijvullen uitschakelen 9

Serviesgoed 9

Ongeschikt servies. 9

Schade aan glas enserviesgoed. . . .9

Inruimen 10

Uitruimen....10

Kopjes englazen .....10

Pannen....10

Bestekkorf....11

Etagère.... 11

Omklapbare bordensteunen.....11

Houder voor kleingoed. . . . . . . . . . . . 11

Messenrek 12

Verstellen vandekorfhoogte .....12

Afwasmiddel.... 13

Vulafwasmiddel....13

Gecombineerde reinigingsmiddelen.14

Programma-overzicht .....15

Programmakeuze .....15

Aanwijzingen voor testinstituten . . . .15

Extra functies.... 16

Tijd besparen (VarioSpeed)....16

IntensiefZone.....16

Hygiène. 16

Halve belading....16

Extra drogen .....16

Afwassen 16

Programmagegevens .....16

Aqua-Sensor 16

Inschakelen vanhetapparaat. . . . . . 16

Starttijd kiezen.....17

Eindevanhet programma. . . . . . . . 17

Onderbreken vanhet programma. . .17

Afbreken vanhetprogramma .....17

Wijzigen vanhet programma. . . . . . . 17

Intensief drogen.....17

Schoonmaken enonderhoud..... 18

Algemene toestand vandemachine.18

Onthardingszout

englansspoelmiddel....18

Zeven 18

Sproeiarmen .....19

Storingen zelf verhelpen. 19

Afvoerpomp....20

... bijhet inschakelen. . . . . . . . . . . . . . . . 20

... aanhetapparaat. . . . . . . . . . . . . . . . . . 20

... bijdeafwas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

... aanhetserviesgoed .....21

Servicedienst. 22

Installatie 23

Veiligheidsvoorschriften. . . . . . . . . . . . .23

Aflevering....24

Technische gegevens .....24

Plaatsing .....24

Aansluiten opdewaterafvoer .....24

Toevoerslang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Elektrische aansluiting....25

Demontage .....25

Transport. 26

Bescherming tegen vorst

(Leegmaken van het apparaat)....26

Afvoeren vandeverpakking

envanuw oude apparaat 26

Verpakking 26

Uw oude apparaat. 26

Veiligheidsvoorschriften

Voordat u hetapparaat in gebruik neemt

Lees degebruiksaanwijzing en hetinstallatievoorschrift nauwkeurig door. U vindt daarin belangrijke informatie over plaatsing, gebruik en onderhoud van hetapparaat.

Bewaar degebruiksaanwijzing en hetmontagevoorschrift voor later gebruik of voor een eventuele latere bezitter.

Bijaflevering

• Controleer on ofdeverpakking en deafwasautomaat tijdens het transport beschadigd zijn. Een beschadigd apparaat niet ingebruik nemen maar contact opnemen metuw leverancier.
• Het verpakkin milieuvriendelijk volgens degeldende voorschriften afvoeren.
• Laat kinderen en deonderdelen daarvan spelen. Kans opstikken door vouwdozen enfolie.

Bijdeinstallatie

Hoehetapparaat volgens devoorschriften geplaatst enaangesloten moet worden, kunt unalezen inhet hoofdstuk „Installatie”.

Dagelijks gebruik

• D it a p p a r a a t i s privégebruik inhet huishouden endehuiselijke omgeving.
• Deaf was automa huishouden gebruiken enalleen voor het aangegeven doel: het afwassen vanhuishoudelijk serviesgoed.

• K i n d e r e n o f p hunbeperkte lichamelijke ofgeestelijke vermogens, motorische storingen, onervarenheid ofgebrekkige kennis nietinstaat zijnhetapparaat veilig tebedienen, mogen ditapparaat alleen onder toezicht ofnainstructie door eenverantwoordelijke persoon gebruiken.

• Niet op de ge o pe ofstaan. Het apparaat kan kantelen.

• Bij vrijstaande dat het apparaat naar voren kan kiepen bijtevol geladen servieskorven.
• D o e g e e n o p l o s indespoelruimte. Kans opexplosie.
• Tijdens het pro alleen heel voorzichtig openen. Erkan namelijk heet water uit het apparaat spuiten.
• O m v e r w o n d i n g e n tevoorkomen: deafwasautomaat tijdens het in- enuitladen zokort mogelijk openen.

m_i Ld ed te lo l p j d ke ve i l i g h resp.deaanwijzingen bijhet gebruik opdeverpakkingen vanhet afwas- englansspoelmiddel.

⚠️ Waarschuwing i a a l

Messen en andere voorwerpen metscherpe punten met depunten naar beneden indebestekkorf zettenofplate r p a inhet messenrek*leggen.

* Afhankelijk vanhetmodel

Bijkinderen inhethuishouden

• Maak gebruik - vandekinderbeveiliging. Een nauwkeurige beschrijving vindt uachter indeomslag.
• Laat kinderen spelen ofhet bedienen.
• Kinderen uit de belastemend van de englansspoeimdephouden. Deze kunnen irritaties inmond, keel enogen veroorzaken oftot verstikking leiden.
  a K i a l d l e e r e n n i u n i h t e t d e afwasautomaat houden, Het water inhet apparaat is geen drinkwater. Erkunnen nog resten afwasmiddel s inhen apparaat zich achtergebeven.w e g
• Let op dat kinder opvangschaal 22 grijpen. Devingertjes kunnen indesleuven beklemd raken.

- Bijeenhoog ingebouwdapparaat

bijhet openen ensluiten vandedeur eropletten dat kinderen zich niet tussen dedeur vanhet apparaat endekastdeur eronder wringen en/ ofbekneld raken.

Kinderbeveiliging (deurvergrendeling) \*

Debeschrijving vandekinderbeveiliging bevindt zich achterinindeomslag.

* Afhankelijk vanhet model

Bijschade

- Reparaties en door eenvakkundig monteur worden uitgevoerd. Hierbijmag het apparaat niet ophet lichtnet zijn aangesloten. Stekker uit het stopcontact trekken ofdezekering losdraaien resp. uitschakelen. Kraan dichtdraaien.

Bijhetafvoeren vanhetapparaat

- Het afgedankt onbruikbaar maken omeventuele ongelukken tevoorkomen.

- H e t a p p a r a a t o wijze (laten) afvoeren.

Waarschuwing

Kinderen kunnen zichzelf tijdens het spelen inhet apparaat opsluiten (kans opstikken) ofineenandere gevaarlijke situatie geraken.

Trek daarom destekker uit het stopcontact. Aansluitkabel doorknippen enverwijderen. Deurslot onklaar maken zodat dedeur niet meer sluit.

Kennismaking methet apparaat

Deafbeeldingen vanhet bedieningspaneel en vandebinnenruimte vanhet apparaat vindt uvooraan indeomslag vandeze gebruiksaanwijzing. Indetekst wordt opdeverschillende posities gewezen.

Bedieningspaneel

1 AAN/UIT-schakelaar
2 Toetsom dedeur teopenen
3 Programmakiezer
4 START-toets
5 Starttijd kiezen*
6 Extra functies**
7 Indicatie glansspoelmiddel bijvullen
8 Indicatie zout bijvullen
9 Indicatie „Watertoevoer controleren“ m i d
10 Indicatie Drogen
11 Indicatie Reinigen e u v r i e n d

* Af hankelijk vanhetmodel **Aantal afhankelijk vanhetmodel

Binnenkant vanhetapparaat

20 Bovenste servieskorf
21 Messenrek*
22 Tab-opvangschaal
23 Bovenste sproeiarm
24 Onderste sproeiarm
25 Reservoir voor onthardingszout
26 Zeven
27Bestekkorf
28 Onderste servieskorf
29 Voorraadreservoir voor glansspoelmiddel
30 Afwasmiddelbakje
31 Vergrendeling voor afwasmiddelbakje
32Typeplaatje

* Afhankelijk vanhetmodel

Wateronthardingsinstallatie

Voor eengoed afwasresultaat heeft deafwasautomaat zacht water, d.w.z. water metweinig kalk nodig. Anders zetten zich witte kalkresten ophet serviesgoed en debinnenkant vandespoelruimte af. Leidingwater meteentehoge hardheidsgraad moet voor gebruik indeafwasautomaat onthard, d.w.z. ontkalkt worden. Dit gebeurt metbehulp vanspeciaal zout indewateronthardingsinstallatie vandeafwasautomaat. Deinstelling endaarmee debenodigde hoeveelheid zout zijn afhankelijk vandehardheidsgraad vanhet leidingwater.

Instellen

Dehoeveelheid zout is op4standen instelbaar, afhankelijk vandehardheid vanhet water. Afhankelijk vandestand branden 0, 1,2of3indicaties (zie detabel). Deindefabriek ingestelde stand is: 1.

• V r a a g d e h a r d h e water. Informeer bijhet waterleidingbedrijf.
• D e s t a n d v i n d t u dewaterhardheid.
• Deur sluiten.
• A A N / U I T - s c h a k e De indicatie Reinigen 11 knippert.
• S T A R T - t o e t s 4 indruk eningedrukt houden.
• Program m a k i e z e deindicatie zout bijvullen 8 knippert.
• Toetsloslaten. Deindicatie Zout bijvullen 8 knippert en deindicatie „Watertoevoer controleren” 9 brandt (=stand1).

Om de instelling te wijzigen:

• Program m a k i e z e degewenste stand is ingesteld.
• S T A R T - t o e t s 4 indruk Deindicatie zout bijvullen 8 gaat uit. Deingestelde stand is opgeslagen.

Tabel voor dewaterhardheid

Water-hardheid°dH	Hardheids-bereik	mmol/l	stand	○mm	○	○
0-6	zacht	0-1,1	0	○	○	○
7-16	gemiddeld	1,2-2,9	1	○	○	○
17-21	hard	3,0-3,7	2	○	○	○
22-35	hard	3,8-6,2	3	○	○	○

Onthardingszout

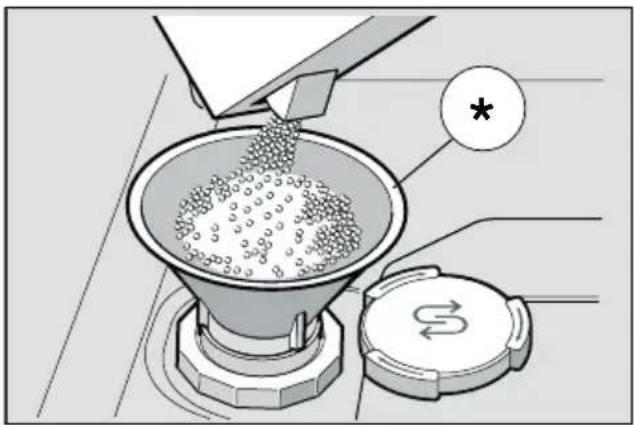

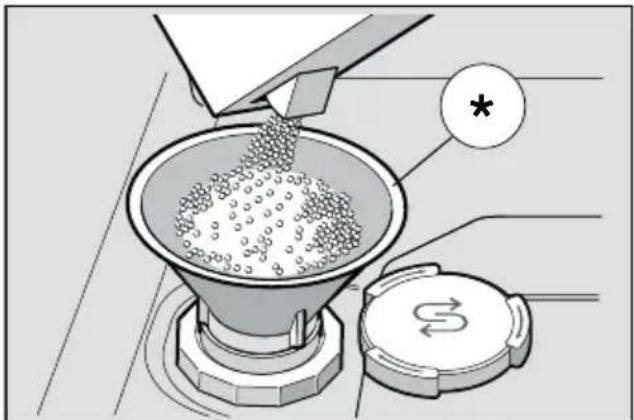

Gebruik vanonthardingszout

Onmiddellijk vóór het inschakelen vanhet apparaat zout bijvullen. Hiermee bereikt u dat de overgelopen zouto onmiddellijk wordt uitgespoeld encorrosie aan hetspoelreservoir wordt voorkomen.

• D es ch r oefdopvanhet voorraadreservoir 25 eraf draaien.
• Het reserved voor nodig bijhet eerste gebruik).
• Hierna on thard keukenzout oftabletten).

Hierdoor wordt het water verdrongen enloopt weg.

Zodra deindicatie zout bijvullen 8 op het bedieningspaneel brandt, moet opnieuw zout worden bijgevuld.

Illustration of a conveyor belt system with particles being poured into a funnel (no text or symbols)

* Afhankelijk vanhetmodel

Gebruik vanreinigingsproducten metzoutcomponenten

Bijgebruik vangecombineerde reinigingsproducten metzoutcomponenten hoeft inhet algemeen tot eenwaterhardheid van21°dH (37°fH,26°Clarke, 3,7mmol/l) geen onthardingszout gebruikt teworden. Bijeenwaterhardheid boven21°dH is ook hier het gebruik vanonhardingszout noodzakelijk.

metwatervullen (Indicatie zout bijvullen/ donthardinguitschakelen ijvull

Alsdeindicatie zout bijvullen 8 stoort (bijv. bijgebruik vangecombineerde reinigingsproducten metzoutcomponenten), dan kan deze uitgeschakeld worden.

- Gatewerk zoals onder „Onthardingsinstallatie instellen“ beschreven enstel inopstand0. Hiermee zijn deonthardingsinstallatie en deindicatie zout bijvullen uitgeschakeld.

! Waarschuwing

Het zoutreservoir nooit metafwasmiddel vullen. Hierdoor gaat deonthardingsinstallatie kapot.

nl

Glansspoelmiddel

Als indicatie Glansspoelmiddel bijvullen 7 op het bedieningspaneel brandt, dan is er nog glansspoelmiddel voor 1-2 afwasbeurten aanwezig. U moet glansspoelmiddel bijvullen.

Glansspoelmiddel hebt unodig voor streeploos gedroogd serviesgoed enheldere glazen. Gebruik alleen glansspoelmiddel voor huishoudelijke afwasautomaten.

Gecombineerde reinigingsproducten metglansspoelcomponenten kunnen alleen tot eenwaterhardheid van21°dH (37°fH,26°Clarke, 3,7mmol/l) gebruikt worden. Bijeenwaterhardheid boven21°dH is ook hier het gebruik vanglansspoelmiddel noodzakelijk.

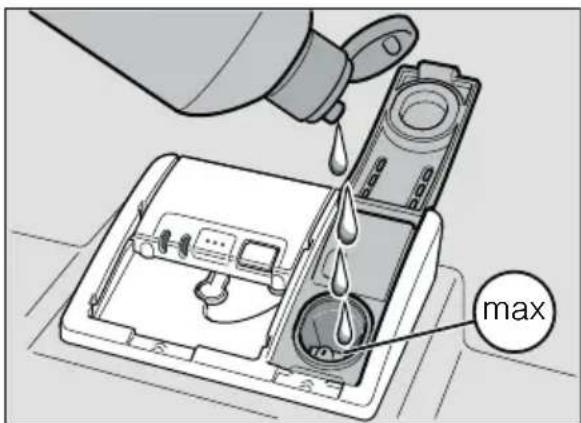

- Het voorra door het lipje ophet deksel in tedrukken enop tetillen.

- Glansspoelmid demax. marking indevulopening gieten.

- Eventueel gemo meteendoekje verwijderen om overmatige schuimontwikkeling bijdevolgende afwasbeurt tevoorkomen.

Hoeveelheid glansspoelmiddel instellen

Dehoeveelheid glansspoelmiddel is op 4 standen instelbaar. Afhankelijk vandestand branden 0, 1, 2 of 3 indicaties (ziedewaterhardheidstabel).

Deindefabriek ingestelde stand is: 2.

Verander dehoeveelheid glansspoelmiddel alleen als er strepen (lagere stand instellen) ofwatervlekken (hogere stand instellen) ophet serviesgoed achterblijven.

e -s De e v b i s l 29] openen . - A A N / U I T - s c h a k e De indicatie Reinigen 11 knippert. - S T A R T - t o e t s 4 indruk eningedrukt houden. - P r o g r a m m a k i e z e deindicatie glansspoelmiddel bijvullen 7 knippert. - T o e t s l o s l aten. Deindicatie glansspoelmiddel bijvullen 7 knippert en de indicaties 10 en 9 branden (=stand2).

Omdeinstelling tewijzigen:

- Program makieze degewenste stand is ingesteld. - START - toets 4 indruk Deindicatie glansspoelmiddel bijvullen 7 gaat uit. Deingestelde stand is opgeslagen.

- Deksel sluiten tot ueenklik ho

Indicatie glansspoelmiddel bijvullen uitschakelen

Alsdeglansspoelmiddelindicatie 7 stoort (bijv. bijgebruik vangecombineerde reinigingsmiddelen metglansspoelcomponenten) dan kan deze worden uitgeschakeld.

- Gatewerk zoals glansspoelmiddel instellen" beschreven enstel inopstand0.

Hiermee is deindicatie glansspoelmiddel 7 bijvullen uitgeschakeld.

Serviesgoed

Ongeschikt servies

• B e s t e k e n s e r v i e onderdelen.
• Ge voelige gede kunstnijverheidsservies en-vazen ond eer H o e ve e l en antiek servies. De decoraties zijn niet bestand tegen afwassen ineenafwasautomaat.
• Niet hit te beste ste kunststofvoorwerpen/onderdelen.
• Koperen entinne
• Servies goed dat kaarsvet, smeerolie ofverf.

Geglazuurd serviesgoed envoorwerpen vanaluminium enzilver kunnen bijhet afwassen gaan verkleuren ofverbleken.

Ook sommige soorten glas (bijv. voorwerpen vankristal) kunnen dofworden nadat ze vele malen zijn afgewassen.

Schade aan glas enserviesgoed

Oorzaken:

• g l a s s o o r t e n f a b glas.
• c h e m i s c h e s a m e afwasmiddel.
• t e m p e r a t u u r v a n deafwas.

Advies:

• gebruik alleen volgens defabrikant geschikt is voor deafwasautomaat.
• g e b r u i k a f w a s m i aangegeven dat het het serviesgoed ontziet.
• glas en bestek n programma zosnel mogelijk uit deafwasmachine halen.

nl

Inruimen

- Grove etensre Afspoelen onder stromend water is niet nodig.

- Het servies go e

- h e t s t e v i g s t omvallen;

- a l l e s o o r t e n deopening naar beneden staan;

- servies goed ofeenholte schuinstaat zodat het water er vanaf kan lopen;

- het detwees en 24 tijdens het ronddraaien niet belemmert.

Hele kleine voorwerpen niet indemachine afwassen. Ze kunnen gemakkelijk uit deservieskorven vallen.

Uitruimen

Om tevermijden dat waterdruppels vandebovenste servieskorf ophet serviesgoed indeonderste servieskorf vallen, is het aan teraden het apparaat vanonder naar boven uit teruimen.

Heet serviesgoed isstootgevoelig! Laat het daarom naafloop van het programma netzo lang inde afwasautomaat afkoelen totuhet goed kunt vastpakken.

Kopjes englazen

Bovenste servieskorf 20

Illustration of a multi-tiered kitchen drawer containing various kitchen utensils and utensils (no text or labels)

Pannen

Onderste serwieskorf 28 i j d e r e n .

Tip

Erg vervuild serviesgoed (pannen) moet indeonderste korf worden ingeruimd.

Door de sterkere sproeistraal verkrijgt uzoeen beter afwasresultaat.

Tip

Andere voorbeelden hoe u u w a f w a s a u t o m a a t o p t i m a a l h inruimen, vindt u o p o n z e h o m e p a g e.

Ukunt deze gratis downloade internetadres vindt uopde achterkant vandeze gebruiksaanwijzing.

Bestekkorf

Bestek altijd ongesorteerd met descherpe kant naar beneden inruimen.

Omverwondingen tevoorkomen: lange, puntige bestekdelen enmessen inhet messenrek leggen.

Illustration of a plastic crate containing various kitchen utensils (no text or symbols)

Etagère\*

De etagère en de ruimte daaronder kunt u gebruiken voor kleine kopjes en glazen of voor groter bestek zoals pollepels of voorsnijcouvert. De etagère kan omhoog geklapt worden wanneer deze niet wordt gebruikt.

* Afhankelijk van het model is een 3-voudige hoogteverstelling mogelijk. Daartoe de etagère eerst rechtop zetten en omhoog trekken, dan iets schuin staand op de gewenste hoogte (1,2of3) schuiven en laten vastklikken.

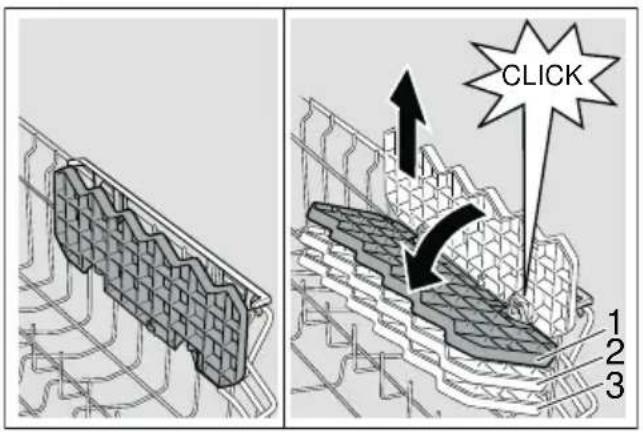

Omklapbare bordensteunen\*

* Af hankelijk van het model Debordensteunen zijn omklapbaar waardoor pannen, schalen englazen praktischer kunnen worden ingeruimd.

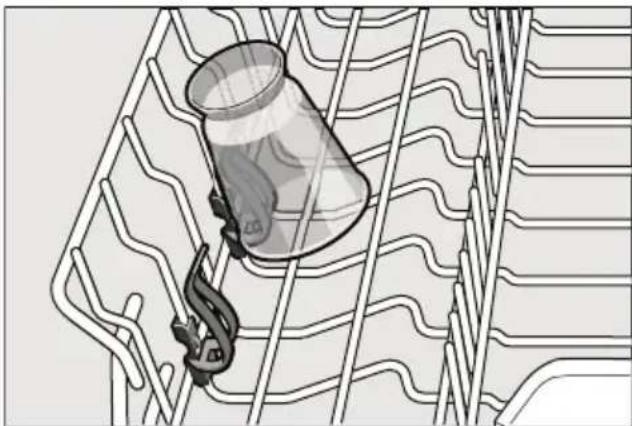

Houder voor kleingoed\*

* Af hankelijk van het model Hier kunnen lichte voorwerpen vankunststofzoals bekers, deksels enz. vastgeklemd worden.

Illustration of a container with a hook attached to a grid-like structure (no text or symbols)

nl

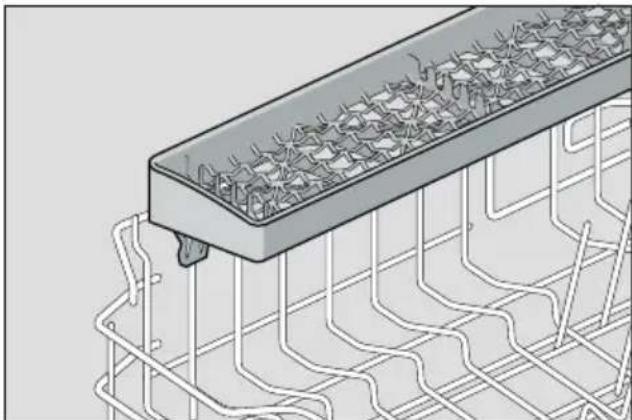

Messenrek\*

* Afhankelijk vanhetmodel Lange messen en andere lange voorwerpen kunnen horizontaal ingeruimd worden.

Technical illustration of an electronic component with internal wiring and mounting holes (no text or symbols)

Verstellen vandekorfhoogte\*

* Afhankelijk van het model Debovenste servieskorf 20 kan – indien gewenst – indehoogte versteld worden om indebovenste ofindeonderste servieskorf meer ruimte temaken voor hoger serviesgoed.

Hoogte vanhet apparaat81,5cm

	Bovenste korf	Onderste korf
Stand 1 max. ø	22 cm	30 cm
Stand 2 max. ø	24,5 cm	27,5 cm
Stand 3 max. ø	27 cm	25 cm

Hoogte vanhet apparaat86,5cm

	Bovenste korf	Onderste korf
Stand 1 max. ø	24 cm	33 cm
Stand 2 max. ø	26,5 cm	30,5 cm
Stand 3 max. ø	29 cm	28 cm

Afhankelijk vandeuitvoering vandebovenste servieskorf inuw model afwasautomaat kunt ukiezen uit eenvandevolgende manieren omtewerk tegaan:

Bovenste servieskorf methendels aan dezijkant

- De bovenste servieskorf 20 uittrekken.

- Om de korf te laten zakken: de twee hendels links enrechts aan debuitenkant vandekorf eenvoor eennaar binnen drukken. Hierbijdekorf aan dezijkant aan debovenste rand vasthouden om tevoorkomen dat hij plotseling naar beneden valt.

- Om de korf op te tillen: de korf aan dezijkant aan debovenste rand vastpakken ennaar boven trekken. - Overtuig u ervan dat de korf - voordat u h e m weer in het apparaat aan beide zijden op dezelfde hoogt ligt. Anders kan dedeur vanhet apparaat niet dicht enheeft debovenste sproeiarm geen verbinding methet aansluitpunt vandewatertoevoer.

Bovenste servieskorf metboven enonder eenpaar rollen

- De bovenste servieskorf 20 uittrekken.

- De bovenste ser enopdebovenste (stand3) resp.onderste (stand1) rollen weer erinhangen.

Two schematic diagrams of parking lot layouts with wheels and pipes, no text or symbols present

Afwasmiddel

U kunt zowel tabletten als poedervormige ofvloeibare afwasmiddelen voor dewasmachine gebruiken, maar nooit handafwasmiddel. Afhankelijk van de vervuiling kan met poedervormig ofvloeibaar afwasmiddel de dosering individueel worden aangepast. Tabs bevatten voor alle afwasprogramma's voldoende werkzame stoffen. Moderne, krachtige afwasmiddelen hebben meestal een laag alkalische receptuur met fosfaat en enzymen. Fosfaten binden de kalk in het water. Enzymen breken zetmeel af en lossen eiwitten op. Minder voorkomend zijn afwasmiddelen zonder fosfaat. Deze hebben iets minder vermogen om kalk te binden en vereisen een hogere dosering. Om gekleurde vlekken (bijv. thee ofketchup) te verwijderen worden meestal bleekmiddelen op basis van zuurstof gebruikt.

Aanwijzing

Neem voor een goed afwasresultaat altijd de aanwijzingen opdeverpakking in acht! Hebt unog andere vragen, dan raden wij u aan contact op tenemen defabrikant vanhet afwasmiddel.

Waarschuwing

Let opdeveiligheidsvoorschriften resp.deaanwijzingen bijhet gebruik opdeverpakkingen vanhet afwas-englansspoelmiddel.

Vulafwasmiddel

- Alshet af was m id dicht is: vergrendeling 31 bedienen om het teopenen.

Afwasmiddel alleen in het droge afwasmiddelbakje 30 gieten (tablet plat neerleggen, niet opzijn kant). Dosering: ziedeaanwijzingen vandefabrikant opdeverpakking.

Deindeling inhet afwasmiddelbakje 30 biedt hulp bijdejuiste dosering vanpoedervormig ofvloeibaar afwasmiddel.

Gewoonlijk volstaat 20ml–25ml bij normale vervuiling. Bij gebruik van tabs iséén tablet voldoende.

Illustration of a hand inserting a card into a device (no text or symbols visible)

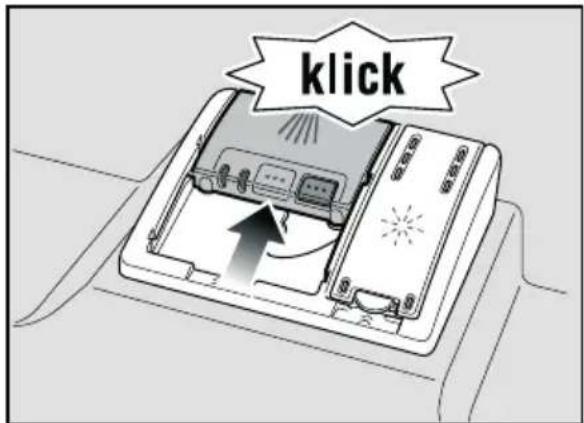

- D e k s e l v a n h e t b et schuiven tot desluiting hoorbaar vastklikt.

Het afwasmiddelbakje gaat, afhankelijk vanhet programma, ophet juiste tijdstip automatisch open. Hetpoedervormige ofvloeibare afwasmiddel wordt inhet apparaat verdeeld enopgelost, het tablet valt indetab-opvangschaal enwordt daar gedoseerd opgelost.

nl

Tip

Alshet serviesgoed niet erg vuil is, kunt un normalerwijze volstaan afwasmiddel dan is aangegeven.

Geschikte reinigings- en onderhoudsmiddelen kunt u online op onze internetsite of bij de Servicedienst bestellen (zie achterkant).

Gecombineerde reinigingsmiddelen

Naast de gebruikelijke afwasmiddelen (Solo) wordt een aantal producten aangeboden met extra functies. Deze producten bevatten behalve afwasmiddel vaak ook glansspoelmiddel en zoutvervangende stoffen (3in1) en, afhankelijk van de combinatie (4in1, 5in1, enz.), ook nog extra componenten zoals glasbescherming of glansmiddel voor roestvrij staal. Gecombineerde reinigingsmiddelen functioneren alleen tot een bepaalde hardheidsgraad (meestal 21°dH). Boven deze grenswaarde moeten zout en glansspoelmiddel worden toegevoegd.

Zodra gecombineerde reinigingsproducten gebruikt worden past het afwasprogramma zich automatisch zodanig aan dat altijd het best mogelijke afwas- endroogresultaat bereikt wordt.

Waarschuwingen

• L e g geen kleine voorwerpen om af tewassen indetab- opvangschaal 22; hierdoor kan het tablet niet gelijkmatig oplossen.

- A l s u n a d e s t a r t serviesgoed wilt bijvullen, gebruik de tab-opvangschaal 22 dan niet als handgreep voor debovenste servieskorf. Het tablet kan er al inliggen waardoor umethet gedeeltelijk opgeloste tablet incontact komt.

Aanwijzingen

- Optimale afwas- metmibedeikt udoor het gebruik vanlosse afwasmiddelen incombinatie met(apart) gebruik vanonthardingszout englansspoelmiddel.

• Bijkorte progra tabletten door eenverschillende manier vanoplossen eventueel niet devolle reinigingskracht ontwikkelen waardoor er onopgeloste afwasmiddeldeeltjes achterblijven. Voor deze programma's is eenreinigingsmiddel inpoedervorm beter geschikt.
• Bij het program bijalle modellen) is dedosering vanéén tablet voldoende. Bijgebruik vanpoedervormig afwasmiddel kunt unog wat extra afwasmidde opdebinnenkant vandedeur strooien.
• O o k a l s d e i n d i c en/ofzout bijvullen brandt, verloopt het afwasprogramma bijgebruik vangecombineerd reinigingsmiddelen zonder problemen.
• Bij gebruik van a metinwater oplosbaar beschermend omhulsel: het omhulsel alleen metdroge handen vastpakken. Het afwasmiddelbakje moet vóór het vullen absoluut droog zijn, anders kan het af afwasmiddel eraan vastplakken.
• A l su v a n g e c o m b i reinigingsmiddelen oplosse afwasmiddelen omschakelt, let er dan op dat de waterorthardingsinstaltatie a m i en dehoeveelheid glansspoelmiddel opdejuiste waarde zijn ingesteld.

Programma-overzicht

Indit overzicht staat het maximaal mogelijke aantal programma's vermeld. Debijuw apparaat behorende programma's kunt uophet bedieningspaneel aflezen.

Soort serviesgoed	Soort vervuilingProgrammaEventuele		extra functies	Programmaverloop
potten, pannen, niet gevoelig serviesgoed en bestek	erg aangekoekte, ingebrande ofopgedroogde zetmeel- ofeiwithoudende etensresten	Intensief 70°	alle	Voorspoelen Reinigen 70° Tussenspoelen Glansspoelen 65° Drogen
		Normaal 65°		Voorspoelen Reinigen 65° Tussenspoelen Glansspoelen 65° Drogen
gemengd serviesgoed enbestek	licht opgedroogde, in het huishouden gebruikelijke etensresten			Voorspoelen Reinigen 50° Tussenspoelen Glansspoelen 65° Drogen
		Eco 50°
gevoelig serviesgoed, bestek, temperatuurgevoe lige kunststoffen englazen	weinig aangekoekte verse etensresten	Glas 40°	IntensiefZone Tijd besparen Halve belading Extra drogen	Voorspoelen Reinigen 40° Tussenspoelen Glansspoelen 55° Drogen
		Snel 45°	Extra drogen	Reinigen 45° Tussenspoelen Glansspoelen 55°
alle soorten serviesgoed	koud voorspoelen, tussentijdse reiniging	Voorspoelen	geenVoorspoelen

Programmakeuze

Aan dehand vanhet soort serviesgoed en demate vanvervuiling kunt

ueenpassend programma

Aanwijzingen voor testinstituten

Testinstituten ontvangen de voorwaarden voor vergelijkende tests op aanvraag per zeomalk aan .

[e-mail].

Geef wel het typenummer (E-Nr.) en de fabricagedatum (FD) op. Uvindt zeop het typeplaatje 32 opdedeur van het apparaat.

Extra functiesAfwassen

* Af hankelijk van het model Instelbaar via detoetsen extra functies 6.

Tijd besparen (VarioSpeed)\*

Metdefunctie >>Tijd besparen<< kan delooptijd – afhankelijk vanhet gekozen afwasprogramma – metca.20% tot 50% verkort worden. Ombijverkorte looptijd optimale reinigings- endroogresultaten tebereiken, wordt het water-enenergieverbruik verhoogd.

IntensiefZone\*

Perfect voor gemengde belading. U kunt erg vuile potten enpannen indeonderste servieskorf samen metnormaal vervuild serviesgoed indebovenste korf afwassen. Desproeidruk indeonderste servieskorf wordt versterkt, detemperatuur vanhet afwaswater iets verhoogd.

Hygiène\*

Tijdens het reinigingsproces wordt detemperatuur verhoogd. Hierdoor wordt eenverhoogde hygiënestatus bereikt. Deze extra functie is ideaal voor bijv.het afwassen vansnijplanken ofbabyflesjes.

Halve belading\*

Alsumaar weinig afwas hebt (bijv. glazen, kopjes, borden), dan kunt ude„Halve belading“ bijschakelen. Hiermee bespaart u water, energie entijd. Vul afwasmiddelbakje metietsminder afwasmiddel dan zoals aanbevolen bijeenvolle belading vandemachine.

Extra drogen\*

Door een verhoogde temperatuur tijdens het glansspoelen eneenverlengde droogfase kunnen ookkunststof delen beter drogen. Het energieverbruik is iets hoger.

Programmagegevens

Deprogrammagegevens (verbruikswaarden) vindt uindekorte handleiding. Deze hebben betrekking opnormale omstandigheden en deinstelwaarde2vandewaterhardheid. Verschillende factoren zoals detemperatuur vanhet water ofdedruk indewaterleiding zijn hierbijvaninvloed enkunnen tot afwijkingen leiden.

Aqua-Sensor\*

* Af hankelijk van het model DeAqua-Sensor is eenoptisch meetsysteem (met lichtstraal) waarmee devertroebeling vanhet afwaswater wordt gemeten.

Afhankelijk vanhet programma treedt deAqua-Sensor inwerking. AlsdeAqua-Sensor actief is, kan „schoon” afwaswater indevolgende reinigingsfase gebruikt worden enhet waterverbruik daardoor met3–6liter verminderd worden. Is het water tevuil, dan wordt het afgepompt endoor vers water vervangen. In deautomatische programma’s worden bovendien temperatuur enlooptijd aan demate vanvervuiling aangepast.

Inschakelen vanhetapparaat

• Kraan helemaal
• De u r sl u i t e n .
• A A N / U I T - s c h a k e
  De indicatie Reinigen 11 knippert.
  h-e P ro g r a m m a k i e z e gewenste programma draaien.
• S T A R T - t o e t s 4 indruk Deindicatie Reinigen 11 brandt. Hetprogrammaverloopstart.

Starttijd kiezen\*

* Af hankelijk van het model U kunt het programma 3, 6of9uur later laten starten.

• A A N / U I T - s c h a k
• To e ts s t a r t t i j d indrukken tot debetreffende indicatie 3h, 6h of9h brandt.
• S T A R T - t o e t s 4 degekozen starttijd is geactiveerd.
• O m d e g e k o z e n detoets starttijd kiezen 5 net zovaak indrukken tot geen vandeindicaties 3h, 6h of9h meer brandt.

Tot destarttijd kunt uhet programma willekeurig wijzigen.

Eindevanhet programma

Het programma is afgelopen wanneer geen van beide indicaties 10 of 11 meer brandt.

Aanwijzing

Om energie te besparen schakelt de afwasautomaat naafloop van het programma automatisch uit.

Onderbreken vanhet programma

- A A N / U I T - s c h a k

Deindicatielampjes gaan uit. Het programma blijft inhet geheugen opgeslagen.

Alsbijaansluiting opwarm water ofals het apparaat al is opgewarmd dedeur vanhet apparaat geopend werd, dedeur eerst eenpaarminuten opeenkier laten staan endan pas dichtdoen. Anders kan dedeur vanhet apparaat door expansie (overdruk) openspringen ofwater uit het apparaat komen.

- O m h e t p r o g r a m deAAN/UIT-schakelaar 1 weer inschakelen.

Afbreken vanhet programma (Reset)

• S T A R T - t o e t s 4 ca.3s houden tot alle indicaties uit zijn.
  e- IHa eat r r1 einschakeenr e n d e k vörehet weg pomper5 van het zoveakwater duurt ca.1 minuut.

Wijzigen vanhet programma

Nahet indrukken vandeSTART-toets 4 kan het programma niet gewijzigd worden Wijzigen vanhet programma is alleen mogelijk door het programma af tebreken (Reset).

Intensief drogen

Tijdens het glansspoelen wordt detemperatuur verhoogd waardoor het droogresultaat wordt verbeterd.

Delooptijd kan hierdoor iets verlengd worden. (Wees voorzichtig metgevoelig serviesgoed!)

• Deur sluiten.
• A A N / U I T - s c h a k e De indicatie Reinigen 11 knippert.
• S T A R T - t o e t s 4 indruk eningedrukt houden.
• Program m a k i e z e deindicatie Watertoevoer e I a a r e n "19 uitschakelen. controleren knippen.
• To e t s l o s l aten.

Om deinstelling tewijzigen:

• Do or de pro g r a r draaien, kunt u het intensief drogen in- (indicatie Drogen 10 brandt) of uitschakelen (indicatie Drogen 10 brandt niet).
• S T A R T - t o e t s 4 indruk Deinstelling is opgeslagen.

m a v o o r t t e z e t t e

nl

Schoonmaken enonderhoud

Regelmatige controle enonderhoud vanhet apparaat dragen ertoe bijdefecten tevoorkomen. Dit bespaart utijd energernis.

Algemene toestand vandemachine

- Spoelruimte c opkalkaanslag envetresten.

Alsuzulke aanslag aantreft:

- af was middelba vullen. Het apparaat zonder serviesgoed inhet programma met dehoogste afwastemperatuur starten.

Omhet apparaat tereinigen alleen speciaal voor afwasautomaten geschikte afwas-/schoonmaakmiddelen gebruiken.

- De u r a f d i c h t i n g meteenvochtig doekje afnemen.

Gebruik bijhet reinigen vanuw afwasautomaat nooit eenstoomreiniger. Defabrikant kan niet aansprakelijk worden gesteld voor eventuele gevolgen.

Devoorkant vanhet apparaat enhet bedieningspaneel regelmatig meteenvochtig doekje afnemen. Water meteenscheutje afwasmiddel is voldoende. Geen schuursponsjes gebruiken ofschoonmaakmiddelen metschuurmiddelen. Dit kan krassen opdeoppervlakken veroorzaken.

Bijroestvrijstalen apparaten geen sponsjes gebruiken ofdeze anders vóór het eerste gebruik eenaantal keren grondig uitspoelen om corrosie tevoorkomen.

Waarschuwing

Gebruik nooit andere huishoudelijke schoonmaakmiddelen die chloor bevatten! Ze kunnen schadelijk zijn voor degezondheid!

Onthardingszout englansspoelmiddel

- De b i j v u l i n d i c a t i e s

controleren. Eventueel zout en/ofglansspoelmiddel bijvullen.

Zeven

Dezeven 26 zorgen ervoor dat grove etensresten inhet spoelwater niet indeafvoerpomp terechtkomen. Door deze etensresten kunnen dezeven verstopt raken.

Het zevensysteem bestaat uit eengrove zeef, eenvlakke fijne zeef eneenmicrozeef.

-n Nt a o e k e n a f w a s b e opetensresten controleren.

- Z e e f c y l i n d e r z o k j e m e t a f w a s m i d d halen.

Mechanical assembly diagram showing a bolted joint inserted into a gear-like component with a downward arrow indicating force or motion (no text or symbols present)

- Eventuele etens dezeven onder stromend water schoonmaken.

- Z e v e n s y s t e e m i r volgorde weer erinzetten eneropletten dat degemarkeerde pijlen na het sluiten tegenover elkaar staan.

8 en 7

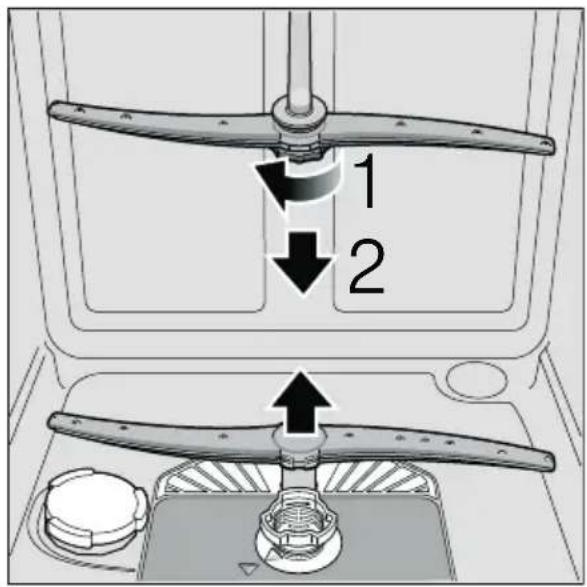

Sproeiarmen

Kalk enetensresten inhet afwaswater kunnen desproeiopeningen en delagers van de sproeiarmen 23 en 24 blokkeren.

• S pro ei o pe n i n g opverstopping controleren.
• B o v e n s t e s p r o schroeven.
• Deonderste sp boven eraf trekken.

• S pro ei ar men schoonmaken.
• S pro ei ar men vastschroeven.

Storingen zelf verhelpen

De ervaring leert dat veel storingen die in het dagelijks gebruik optreden, door u zelf verholpen kunnen worden. Hiermee ebespaart unatuurlijk kostenpenbent uer i a r zeker vandat demachine snel weer egebraikt kan wordt 23, erafet volgende overzicht vindt u eventuele oorzaken van de storingen en nuttige aanwijzingen om deze te verhelpen.

Aanwijzing

Mocht het apparaat tijdens het afwassen om onbekende redenen stil blijven staan of niet starten, dan dient ueerst defunctie Programma afbreken (reset) uit te voeren. (zie hoofdstuk Afwassen)

Waarschuwing

Denk eraan: reparaties mogen alleen door eenvakkundig monteur worden uitgevoerd. Mocht het uitwisselen vaneenonderdeel noodzakelijk zijn, let er dan opdat alleen originele onderdelen gebruikt worden. Ondeskundige reparatie ofgebruik vanniet-originele onderdelen kan aanzienlijke schade engevaar voor endegebruiker oplevereno m e n d w a

o ndegebruiker oplevereno m e n d w a

w e e r v a s t d r u k k e n

nl

Afvoerpomp

Grote voedselresten of voorwerpen die niet door de zeven zijn tegengehouden, kunnen de afvoerpomp blokkeren. Het spoelwater staat dan tot boven de zeef. In dit geval:

- H e t a p p a r a a t elektriciteitsnet.

- De boven- 20 en onderzeef 28 verwijderen.

- Z e v e n 26 eruit halen.

- Water eruit sc metbehulp vaneenspons.

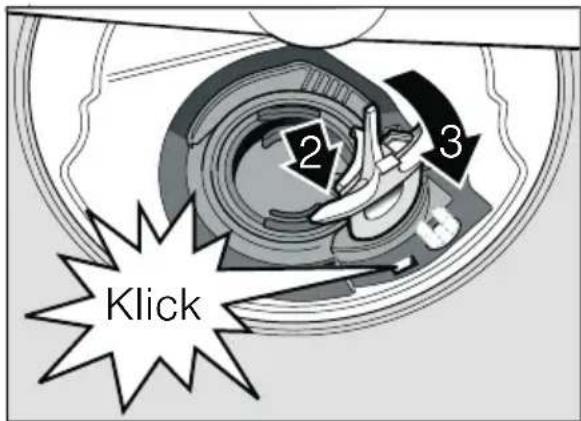

- De witte pomp afbeelding) met behulp van een lepel opwippen. De afdekking aan de beugel vastpakken en schuin naar binnen optillen. Afdekking geheel verwijderen.

Mechanical assembly diagram showing a tool interacting with a circular component (no text or symbols visible)

- Schoepenrad c voorwerpen en deze eventueel verwijderen.

- A f d e k k i n g w e e positie aanbrengen en omlaagdrukken tot hij vastzit (klik).

- Z even mon teren.

- Zeven weer aan brengen.

... bijhet inschakelen

Het apparaat start niet.

- Z e k e r i n g v a n d e l inorde.

- D e s t e k k e r z i t n

- D e d e u r v a n h e t a

e e dich. t los m a k e n v:

... aanhetapparaat

Deonderste sproeiarm draait moeilijk.

- S pro e i a r m g e b l c

Dedeur kan met alleen moeilijk geopendu e e worden. \*

a_f Kd i e n k d k e i r n b g e v( e z i l e i g i Degebruiksaanwijzing voor dedeactivering bevindt zich achterinindeomslag.

* Afhankelijk vanhetmodel

Dedeur kan niet sluiten.

- Het deurslot is slot terug tezetten dedeur metgrote kracht sluiten.

Deksel vanhet afwasmiddelbakje kan niet gesloten worden.

- A f w a s m i d d e l b a k ofmechanisme door vastgeplakte afwasmiddelresten geblokkeerd.

Afwasmiddelresten inhetafwasmiddelbakje.

- A f w a s m i d d e l b a k o nvullem vochtige r e n o p v r

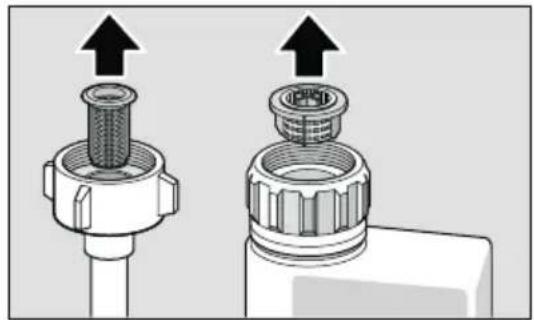

Indicatie „Watertoevoer controleren“ 9 brandt.

r - K⁰ r p a a d n e d⁰ i o c r h s t p. r o n

- Water to evoer or

- Water to evoersla

- Zeef aan de kra a

- A p p a r a a t u i t s o endestekker uit het stopcontact trekken.

- Kraan dichtdri

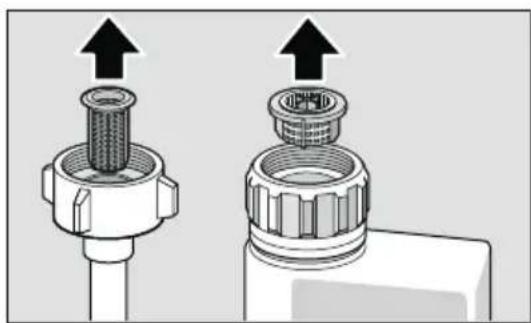

- Zeef indetoev...bijdeafwasang schoonmaken. Abnormale schuimvorm

Two mechanical components with upward arrows indicating assembly or installation (no text or symbols present)

- S t r o o m w e e r - K r a a n o p e n d r - A p p a r a a t i n s - N a a f l o o p v a n h water inhet apparaat staan.

- Water af voers ofgeknikt. - Water af voer p afdekking vandewaterafvoerpomp niet vastgeklikt (zie Afvoerpomp).

- Zeven versto - Program man Einde vanhet programma afwachten offunctie „Reset” activeren.

Indicatie „Watertoevoer controleren” 9 knippert snel.

- Water inveilig - Apparaat uit endestekker uit het stopcontact trekken. - Kraandichtd - lnschakelen

Bijvulindicatie voor zout 8 en/ ofglansspoelmiddel 7 brandt niet.

- B i j v u l i n d i c a t i - V o l d o e n d e z o u aanwezig.

Denavulindicatie voor speciaal zout 8 brandt.

- Het zout ontbre Onthardingszout bijvullen. - - Sensor herkent Ander speciaal zout gebruiken.

..o bijdeafwas a n g

Abnormale schuimvorming

- H a n d a f w a s m i d d e glansspoelmiddel. Gemorst glansspoelmiddel leidt tot overmatige schuimvorming. Daarom moet uhet gemorste glansspoelmiddel meteendoekje verwijderen.

Het programma stopt tijdens deafwas.

- Stroom toevoer c - Water toevoer or

Klappende geluiden vandevulventielen

a-Wi oernd. t v e r o o r z a a h vandewaterleiding maar heeft geen t invloed,ophet,functioneren vanhet apparaat. Deze geluiden kunnen niet verholpen worden. a n g v e r s t o p t

Klappende/kletterende geluiden tijdens deafwas

- D es pro ei a r m s la serviesgoed. - H et servies go e d ingeruimd.

g. aanhetserviesgoed e i n d i g d

Etensresten ophet serviesgoed.

- Servies goed ted ingeruimd, servieskorf tevol. - Teweinig afwasr hr Tje dz sw sayks taefew ma.s pr - c Sn rank q e q e an r men ko ronddraaien.

- S pro e i ers v a n sp -a Za ei ve n ver s to p t . -a Zn ed ve eS ne rv ve i rc ke e d ei re dn - A f v o e r p o m p g e b - B o v e n s t e s e r v i e ( niet opdezelfde hoggte eringe zeh a k e

Erzijn resten thee ofsippenstife l m i d d achtergebleven.

- H e t a f w a s m i d d e bleekwerking. e E e k t a g e a f w a s w a - T e w e i n i g / o n g e s i d e z o u t t a b l e t t e n

nl

Witte vlekken ophet serviesgoed/de glazen blijven melkkleurig.

Bijhet gebruik vanafwasmiddel zonder fosfaat kan er bijhard leidingwater eerder witte aanslag ophet serviesgoed en debinnenwanden vandemachine ontstaan.

• T e w e i n i g / o n g e
• Te zwak programma gekozen.
• G e e n / t e w e i n i
• G e e n / t e w e i n i
• O n t h a r d i n g s i n opeenverkeerde waarde ingesteld.
• D e k s e l v a n h e t vastgedraaid.

Neem contact opmet defabrikant vanhet reinigingsproduct, vooral als:

• h e t s e r v i e s g o e programma erg nat is,
• er k a l k a a n s l a g

Doffe, verkleurde glazen, aanslag kan niet worden afgewassen.

• O n g e s c h i k t a f w
• G I a z e n niet ge afwasmachine.

Strepen opglazen enbestek, glazen zien ermetaalachtiguit.

- T e v e e l g l a n s s p

Verkleuringen opkunststofdelen.

• T e w e i n i g / o n g e
• Te zwak programma gekozen.

Roestsporen ophet bestek.

• Bestek niet roestbestendig.
• Z out gehalte in het af was water t doordat het deksel vanhet zoutreservoir niet goed is vastgedraaid ofbijhet bijvullen zout gemorst werd.

Serviesgoed niet droog.

• D e d e u r v a n h e t a p p a r a a t w e r d tevroeg geopend enhet serviesgoed werd er tesnel uitgehaald.
• E e n p r o g r a m m a z o n d e r d r o g e n gekozen.
• Te weinig / on geschikt glansspoelmiddel.

- Intensief drogen activeren.

- Het gecombineerde af was middel een slechte droogcapacitiet.

Glansspoelmiddel gebruiken (instelling zie hoofdstuk Glansspoelmiddel).

Servicedienst

Als u de storing niet zelf kunt verhelpen, neem dan contact op met de Servicedienst. De contactgegevens van de dichtstbijzijnde Servicedienst vindt u op de achterkant van deze gebruiksaanwijzing of in de bijgesloten lijst met w a s m i d d Servicedienstadressen. Geef aan deServicedienst syps nummer (E-Nr.m1) i d d enhet FD-nummer (FD=2) op. U vindt s z o u deze gegevens ophet typeplaatje 32 opdedeur vanhet apparaat.

Vertrouw op de deskundigheid van de fabrikant. Neem contact met ons op. U bent er dan van verzekerd dat de reparatie door ervaren technici wordt uitgevoerd die gebruik maken van de originele reserveohderdelen voor uw apparaam i d d

Installatie

Omdeafwasautomaat goed telaten functioneren moet hij vakkundig worden aangesloten. Degegevens vanwatertoevoer enwaterafvoer en deelektrische aansluitwaarden moeten met devereiste criteria overeenkomen zoals deze indevolgende alinea's resp. inhet montagevoorschrift zijn beschreven. Bijdemontage dejuiste volgorde vandehandelingen aanhouden:

• Bijaflevering
• Pl a a t s e n
• A a n s l u i t e n o p d _e
• A a n s l u i t e n o p d e
• Elektrische aan

Veiligheidsvoorschriften

• H e t a p p a r a a enmontagevoorschrift plaatsen enaansluiten.
• Tijdens het deafwasautomaat niet ophet elektriciteitsnet zijn aangesloten.
• Overtuig uer aardingssysteem vandeelektrische huisinstallatie volgens deelektrotechnische voorschriften is geïnstalleerd.
• De e le k tr i s c h e moeten overeenkomen met degegevens ophet typeplaatje 32 vandeafwasautomaat.
• Als de e le k t r i s vanhet apparaat beschadigd wordt, dan moet deze door eenspeciale aansluitkabel vervangen worden. Omgevaren tevoorkomen mag deze alleen door deServicedienst vervangen worden.

• A l s d e a f w a s m a moet worden ingebouwd, dan moet deze volgens devoorschriften bevestigd worden.

• Voor een goede apparaat mogen integreerbare ofonderbouwapparaten alleen onder eendoorlopend werkblad worden ingebouwd dat aan dekasten ernaast is vastgeschroefd.

• H e t a p p a r a a t n i e vaneenwarmtebron (radiator, boiler, fornuis ofandere apparaten die warmte afgeven) installeren enniet onder eenkookplateau inbouwen.
• Na het plaats en destekker gemakkelijk tebereiken c ozijn. t røl er en (zie Elektrische aansluiting)

-e Bw i aj ts e0 r ma mf Y g e r m o d

e Inderkunststofbehuizing aan o e r

n dewateraantsluiting bevindt zich eenelektrisch ventiel, indetoevoerslang bevinden zich I deaenshuitingsleddingen. Deslang niet a l doorsnijden, dekunststofbehuizing niet inwater onderdompelen.

s t a l l e r e n m a g

⚠️ Waarschuwing

Alshet apparaat niet ineennis staat waardoor eenzijwand toegankelijk is, dan moeten dedeurscharnieren om veiligheidsredenen aan dezijkant afgedekt worden (kans opverwondingen).

Deafdekkingen zijn als extra toebehoren tegen meerprijs bijdeServicedienst w a a r ofbijuw leverancier verkrijgbaar.

h e a a n s l u i t k a b e l

h i n e i n e e n h o g e k

nl

Aflevering

Uw afwasmachine werd indefabriek grondig gecontroleerd opcorrect functioneren. Hierbijzijn kleine watervlekken achtergebleven. Deze zijn nadeeerste afwas verdwenen.

Technische gegevens

Gewicht:

max. 60kg

Spanning:

220–240 V, 50Hz of 60Hz

Aansluitwaarde:

2,0-2,4 kW

Zekering:

10/16A (UK 13A)

Waterdruk:

minimaal 0,05MPa (0,5bar), maximaal 1 MPa (10 bar). Bijhogere eendrukreduceerventiel ervoor installeren.

Hoeveelheid binnenstromend water:

minimaal 10 liter perminuut.

Temperatuur vanhet water:

bij voorkeur koud water; bij warm water, afhankelijk van het type watertoevoerslang, een max. temp. van 60°C (zie Toevoerslang).

Plaatsing

Devereiste inbouwmaten vindt uinhet montagevoorschrift. Hetapparaat metbehulp vandeverstelbare voetjes waterpas zetten. Let eropdat het apparaat stevig staat.

- Geïntegreerde enonderbouwapparaten die naderhand als vrijstaand apparaat worden opgesteld, moeten beveiligd worden tegen kantelen, bijv.door vastschroeven aan dewand ofdoor inbouw onder eendoorlopend werkblad dat aan dekasten ernaast is vastgeschroefd.

- Het a p p a r a a t k a tussen wanden vanhout ofkunststofineenrij keukenmeubelen worden ingebouwd.

Aansluiten opdewaterafvoer

• Denoodzakelijk e uinhet montagevoorschrift. eensifon metaansluitnippel monteren.
• A f v o e r s l a n g m e t vandemeegeleverde onderdelen opdeaansluitnippel vandesifon aansluiten.
  Let eropdat dewaterafvoerslang niet geknikt, ingedrukt ofineen gestrengeld is endat eenstopindeafvoer het wegstromen vanhet water niet belemmert!

Toevoerslang

- To e vo e rs lang montagevoorschrift metbehulp vandemeegeleverde onderdelen opdekraan aansluiten. Let eropdat detoevoerslang niet geknikt, platgedrukt ofineengestrengeld is. - Bijvervangin altijd eennieuwe watertoevoerslang ingebruik worden genomen.

Waterdruk:

minimaal 0,05MPa (0,5bar), maximaal 1 MPa (10 bar). Bijhogere eendrukreduceerventiel ervoor installeren.

Hoeveelheid binnenstromend water:

minimaal 10 liter perminuut

Temperatuur vanhet water:

De opdruk op de watertoevoerslang in acht nemen!

Bij modellen met de opdruk 25° mag de watertemperatuur max. 25 °C bedragen (koud water).

Voor alle andere modellen:

Bijvoorkeur koud water, bijwarm water max. temperatuur 60°C.

Elektrische aansluiting

- H e t a p p a r a a t eenvolgens devoorschriften aangebracht, randgeaard stopcontact op220V tot240V en50Hz of60Hz aansluiten. Zie het typeplaatje 32 voor devereiste zekering.

- Het stop contact van het apparaat bevinden enook na het mbouwen gemakkelijk bereikbaar zijn. Alsdestekker niet gemakkelijk bereikbaar is, dan moet ervolgens deveiligheidsvoorschriften eenmeerpolige scheidingsinstallatie meteencontactopening vanminimaal 3 mm aan wezig zijn. - Verandering in alleen door eenvakkundig monteur worden uitgevoerd. - Een verlenging aansluitkabel mag alleen door deServicedienst geleverd worden. - Bij gebruik van mag alleen eentype methet teken geinstalleerd worden. Alleen deze voldoet aan denu geldende voorwaarden. - Het apparaat is vaneenwaterbeveiligingssysteem. Let op: het functioneert alleen als het apparaat opdestroom is aangesloten.

Demontage

Neem ook hier devolgorde vandehandelingen inacht.

• Apparaat van het loskoppelen.
• K r a a n d i c h t d r a a
• A a n s l u i t i n g o p d toevoer loskoppelen.
• Bevestigingsch meubeldelen losdraaien.
• D e p l i n t - i n d i e n demonteren.
• A p para a t er u i t endaarbijdeslang voorzichtig naar voren trekken.

uitsluitend via

nl

Transport

Afwasmachine leeg laten lopen enlosse onderdelen vastzetten.

Hetapparaat indevolgende stappen legen:

• K r a a n o p e n d r a
• D e u r sluiten.
• A A N / U I T - s c h a k
• Programma met temperatuur kiezen.
• S T A R T - t o e t s 4 Programma start.
• N a c a . 4 m i n u t e n ingedrukt houden tot alle indicaties uit zijn.

Naca.1 min. is het water volledig weggepompt.

- K r a a n d i c h t d r a

Apparaat alleen rechtopvervoeren (om tevoorkomen dat resterend water inhet besturingsmechanisme terechtkomt wat tot eenverkeerd programmaverloopleidt).

Bescherming tegen vorst

Alshet apparaat ineenvoor vorst gevoelige ruimte staat (bijv.ineenvakantiehuisje), danmoet u het apparaat helemaal leeg (zieTransport).

- Kraan dichtdra losmaken enlaten leeglopen.

Afvoeren vandeverpakking envanuw oude apparaat

Zowel deverpakking vanhet nieuwe apparaat als het oude apparaat bevat waardevolle grondstoffen enmateriaal dat hergebruikt kan worden.

Deafzonderlijke delinschakelgesorteerd afvoerem. o o g s t e

Ukunt bijuw leverancier lof bijende gemeente informeren hoe u uw oude apparaat enhet

verpakkingsmaterialkurt (laten) o e t s afvoeren.

Verpakking

Alle kunststofdelen vanhet apparaat zijn gemerkt meteengestandaardiseerd aikoltingsteken (bijv.>PS< polystyreen).

Hierdoor is bijhet afvoeren vanhet apparaat eenscheiding per soort vandekunststofafvaldelen mogelijk.

Neem a.u.b. deaanwijzingen voor deveiligheid onder „Bijlevering” inacht.

Uw oude apparaat

Neem a.u.b. deaanwijzingen voor deveiligheid onder „Bijhet afvoeren" inacht.

g laten lopen

Dit apparaat is gekenmerkt inovereenstemming met deEuropese richtlijn2002/96/EC afgedankte elektrische enelektronische apparatuur (waste electrical and electronic equipment - WEEE). Derichtlijn geeft het kader aan voor deindeEU geldende terugname enverwerking vanoude apparaten.

Kinderbeveiliging (deurvergrendeling) \*

40

41

42

40 Kinderbeveiliging activeren.
41 Deur openen bij geactiveerde kinderbeveiliging.
42 Kinderbeveiliging deactiveren.

Zorg dat de deur van het apparaat altijd goed gesloten is als u het apparaat verlaat. Alleen zo kunt u uw kinderen tegen eventuele gevaren beschermen.

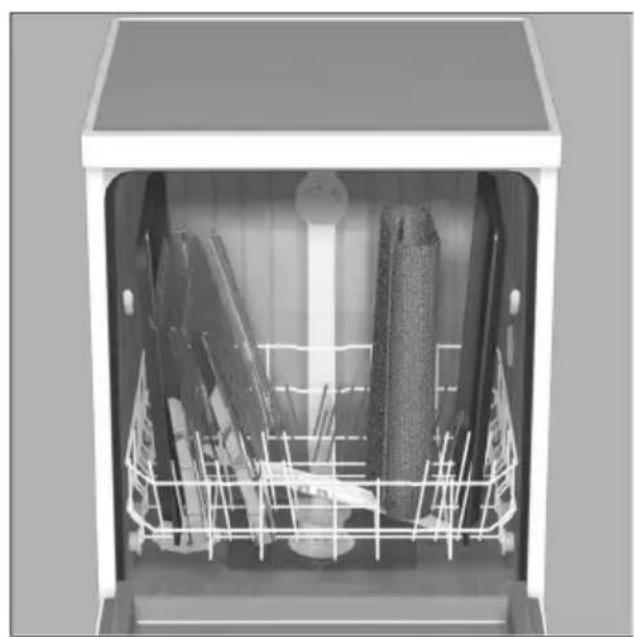

Bakplaat-sproeikop \*

Interior view of a shared kitchen appliance with shelves, cutlery, and a plate (no text or symbols visible)

Grote bakplaten of roosters en borden met een doorsnede van meer dan 30 cm (gourmetborden, pastaborden, onderborden) kunt u met behulp van deze sproeikop reinigen. Hiertoe de bovenste servieskorf eruit halen en de sproeikop zoals afgebeeld erin zetten.

De bakplaten zoals afgebeeld inruimen zodat de sproeistraal alle delen kan bereiken (maximaal 4 bakplaten en 2 roosters).

De afwasautomaat altijd met de bovenste servieskorf of de bakplaat-sproeikop gebruiken!

Als aanvulling op de garantie-aanspraken tegenover de verkoper in de koopovereenkomst en als aanvulling op onze garantie op het apparaat wordt u schadeloos gesteld als aan onderstaande voorwaarden wordt voldaan:

1. Als door een fout in ons AquaStop-systeem waterschade wordt veroorzaakt, vergoeden wij de schade aan particuliere gebruikers.
   Om het waterbeveiligingssysteem te garanderen moet het apparaat op het elektriciteitsnet zijn aangesloten.
2. Deze aansprakelijkheidsgarantie geldt voor de levensduur van het apparaat.
3. Voorwaarde voor aanspraak op garantie is dat het apparaat met AquaStop vakkundig en overeenkomstig ons installatievoorschrift is opgesteld en aangesloten.

Hiertoe behoort ook de vakkundig gemonteerde verlenging van de AquaStop (origineel toebehoren). Onze garantie heft geen betrekking op defecte toevoerleidingen of armaturen tot aan de AquaStop-aansluiting op de kraan.

1. Tijdens het gebruik van het apparaat hoeft u er in principe niet bij te blijven resp. na het gebruik om veiligheidsredenen de kraan dicht te draaien.

Alleen bij langere afwezigheid, bijv. als u een paar weken op vakantie gaat, moet de kraan worden dichtgedraaid.

Verzoek om reparatie en advies bij storingen

NL 088 424 4010

B 0 7 0 2 2 2 1 4 1

De contactgegevens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen.

Robert Bosch Hausgeräte GmbH

Carl-Wery-Straße 34

81739 München

Germany

www.bosch-home.com

Interior view of a modern kitchen appliance with visible dish, control panel, and rack structure (no text or symbols)

Geschirrspüler

BOSCH

de Gebrauchsanleitung

de Inhaltsverzeichnis

Sicherheitshinweise....4

Bevor Sie das Gerät inBetriebnehmen. 4

Bei der Anlieferung. 4

Bei der Installation .....4

Im täglichen Betrieb .....4

Bei Kindern im Haushalt. . . . . . . . . . . 4

Türverriegelung. . . . . . . . . . . . . . . . . . . . . . . . . 5

Bei auftretenden Schäden. . . . . . . . . . . . . 5

Bei der Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . 5

Gerät kennen lernen....5

Bedienblende ....5

Geräteinnenraum .....5

Enthärtungsanlage....6

Einstellen 6

Wasserhärtetabelle....6

Spezialsalz S....7

Verwendung von Spezialsalz .....7

Reiniger mit Salzkomponente.....7

Enthärtung ausschalten .....7

Klarspüler \*......8

Klarspülermenge einstellen ..... 8

Klarspülernachfüllanzeige ausschalten ....8

Geschirr....9

Nicht geeignet. 9

Glas- und Geschirrschäden .....9

Einräumen. 9

Ausräumen....9

Tassen und Gläser .....9

Töpfe. 10

Besteckkorb .....10

Etagere.... 1 0

Klappstacheln....11

Kleinteilehalter 11

Messerablage....11

Korbhöhe verstellen .....11

Reiniger....13

Reiniger einfüllen .....13

Kombireiniger 14

Programmübersicht.....15

Programmauswahl .....15

Hinweise für Testinstitute .....15

Zusatzfunktionen .....16

Zeit sparen (VarioSpeed) .....16

IntensivZone....16

Hygiene. 16

Halbe Beladung....16

Extra Trocknen .....16

Geschirrspülen 16

Programmdaten....16

Aquasensor....16

Gerät einschalten. 16

Zeitvorwahl .....17

Programmende .....17

Programm unterbrechen .....17

Programm abbrechen.....17

Programmwechsel....17

Intensivtrocknung. . . . . . . . . . . . . . . . . . . . . . . 17

Wartung und Pflege 18

Gesamtzustand der Maschine.....18

Spezialsalz und Klarspüler. . . . . . . . . 18

Siebe....18

Sprüharme....19

Störungen selbst beheben ..... 19

Abwasserpumpe .....20

... beim Einschalten. . . . . . . . . . . . . . . . 20

... am Gerät .... 20

... beim Spülen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

... am Geschirr. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Kundendienst. 22

Installation 23

Sicherheitshinweise. 23

Anlieferung .....23

Technische Daten .....23

Aufstellung. 2 4

Abwasseranschluss. . . . . . . . . . . . . . . . 24

Frischwasseranschluss .....24

Elektrischer Anschluss.....25

Demontage .....25

Transport. 25

Frostsicherheit

(EntleerendesGerätes) .....25

Entsorgung....26

Verpackung. 26

Altgeräte .....26

Sicherheitshinweise

Bevor Sie das Gerät in Betriebnehmen

Lesen Sie Gebrauchs- und

Montageanleitung aufmerksam durch!

Sieenthalten wichtige Informationen über Aufstellen, Gebrauch und Wartung desGerätes.

Bewahren Sie alle Unterlagen für späteren Gebrauch oder für Nachbesitzerauf.

Bei der Anlieferung

• Überprüfen Sie Geschirrspüler sofort auf Transportschäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb, sondern halten Sie Rücksprache mit Ihrem Lieferanten.
• E n t s o r g e n S i e Verpackungsmaterial bitte ordnungsgemäß.
• Verpackung un spielenden Kindern überlassen. Es besteht Erstickungsgefahr durch Faltkartons und Folien.

Bei der Installation

Wie das Gerät ordnungsgemäß aufgestellt und angeschlossen wird, lesen sie im Kapitel „Installation“.

Im täglichen Betrieb

• Dieses Gerät Gebrauch im Privathaushalt und das häusliche Umfeld bestimmt.
• Benutzen Sie im Haushalt und nur zum angegebenen Zweck: Dem Spülen von Haushaltsgeschirr.

• Kinder oder P ihrer Physis, Sensorik oder geistigen Fähigkeit oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu bedienen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

• Setzen oder ste die geöffnete Tür. Das Gerät könnte kippen.

• Beachten Sie be bei überladenen Körben das Gerät kippen kann.
• Geben Sie kein Spülraum. Es besteht Explosionsgefahr.
• Die Tür während vorsichtig öffnen. Es besteht die Gefahr, dass heißes Wasser aus dem Gerät spritzt.
• Der Geschirrspü ZumeBe- und Entladen geöffnet werden, d um Verletzungen wie z.B. durch Stolpern zu verhindern.
• Beachten Sie d i Gebrauchshinweise auf den Verpackungen von Reiniger- und d Käarspülerprodukten.

Warnung _e

T. e. i. l. e. n. i. c. h

Messer und andere Utensilien mit scharfen Spitzen müssen im Besteckkorb mit den Spitzen nach unten oder in der Messerablage* in waagrechter Lage eingeordnet werden.

* je nach Modell

Bei Kindern im Haushalt

• Nutzen Sie, falt Kindersicherung. Eine genaue s Beschreibung finden Sie hinten im u s l Umschlag.
• Erlauben Sie Kie Gerät zu spielen oder es zu bedienen. ü l,
• H a l t e n S i e K i n d Klarspüler fern. Diese können Verätzungen in Mund, Rachen und r Augen verursachen oder zum Ersticken f g führen.

• H a l t e n S i e K i n d Geschirrspüler fern. Das Wasser im Spülraum ist kein Trinkwasser, es könnten sich noch Reste von Reiniger darin befinden.

• A c h t e n S i e d a die Tab-Auffangschale 22 greifen. Kleine Finger könnten sich in den Schlitzen einklemmen.

• A c h t e n S i e b e Gerät beim Öffnen und Schließen der Tür darauf, dass Kinder sich nicht zwischen Gerätetür und darunter liegender Schranktür einklemmen oder quetschen.

Kindersicherung (Türverriegelung) \*

Die Beschreibung der Kindersicherung befindet sich hinten im Umschlag.

* je nach Modell

Bei auftretenden Schäden

- Reparaturen u durch Fachleute ausgeführt werden. Dazu muss das Gerät vom Netz getrennt sein. Netzstecker ziehen oder Sicherung ausschalten. Wasserhahn zudrehen.

Bei der Entsorgung

• Machen Sie au unbrauchbar, um spätere Unfälle damit auszuschließen.
• F ü h r e n S i e d a ordnungsgemäßen Entsorgung zu.

Warnung

Kinder könnten sich im Gerät einsperren (Erstickungsgefahr) oder in andere Gefahrensituationen geraten.

Deshalb: Netzstecker ziehen, Netzkabel durchtrennen und beseitigen. Türschloss so weit zerstören, dass die Tür nicht mehr schließt.

Gerät kennen d a s s

Die Abbildungen der Bedienblende und des Geräteinnenraumes befinden sich vorne im Umschlag.

Auf die einzelnen Positionen wird im Text verwiesen.

Bedienblende

1 EIN-/AUS-Schalter
2 Türöffner
3 Programmwähler
4 START-Taste
5 Zeitvorwahl *
6 Zusatzfunktionen **
7 Klarspülernachfüllanzeige,
8 Salznachfüllanzeige
9 Anzeige „Wasserzulauf prüfen“
10 Anzeige Trocknen
11 Anzeige Reinigen

* je nach Modell

** Anzahl je nach Modell

s g e d i e n t e G e r a t e

Geräteinnenraum

20 Oberer Geschirrkorb einer
21 Messerablage *
22 Tab-Auffangschale
23 Oberer Sprüharm
24Unterer Sprüharm
25 Vorratsbehälter für Spezialsalz
26 Siebe
27 Besteckkorb
28Unterer Geschirrkorb
29 Vorratsbehälter für Klarspüler
30 Reinigerkammer
31 Verschlussriegel für Reinigerkammer
32 Typenschild

* je nach Modell

de

Enthärtungsanlage

Für gute Spülergebnisse benötigt der Geschirrspüler weiches, d.h. kalkarmes Wasser, sonst lagern sich weiße Kalkrückstände auf Geschirr und Innenbehälter ab.

Leitungswasser oberhalb eines bestimmten Wasserhärtegrades muss für den Betrieb im Geschirrspüler enthärtet, d.h. entkalkt werden. Dies geschieht mit Hilfe von Spezialsalz in der Enthärtungsanlage des Geschirrspülers. Die Einstellung und damit die benötigte Salzmenge ist abhängig vom Härtegrad Ihres Leitungswassers (siehe Tabelle).

Einstellen

Die Salzzugabemenge ist in 4 Stufen einstellbar, je nach Härte Ihres Wassers. Entsprechend leuchten 0, 1, 2 oder 3 Anzeigen (siehe Tabelle). Werkseitig eingestellte Stufe: 1.

• Härtewert Ihres Erfahrung bringen. Hier hilft das Wasserwerk.
• Stufe aus der W entnehmen.
• Tür schließen.
• EIN-/AUS-Schalter 1 einschalten. Die Anzeige Reinigen 11 blinkt.
• Start-Taste 4 drücken und gedrückt halten.
• Programm m wähler Salznachfüllanzeige 8 blinkt.
• Taste los lassen Die Salznachfüllanzeige 8 blinkt und die Anzeige "Wasserzulauf prüfen" 9 leuchtet (=Stufe1).

Um die Einstellung zu verändern:

• Programm m wähler gewünschte Stufe eingestellt ist.
• Start-Taste 4 drücken. Die Salznachfüllanzeige 8 erlischt. Die eingestellte Stufe ist gespeichert.

Wasserhärtetabelle

Wasser-Härtewert°dH	Härte-bereich	mmol/l	Stufe	○	○	○
				mms	###
0-6	weich	0-1,1	0	○	○	○
7-16	mittel	1,2-2,9	1	○	○	●
17-21	hart	3,0-3,7	2	○	●	●
22-35	hart	3,8-6,2	3	●	●	●

Spezialsalz S

Verwendung von Spezialsalz

Das Salznachfüllen muss immer unmittelbar vor dem Einschalten des Gerätes erfolgen. So wird erreicht, dass übergelaufene Salzlösung sofort ausgespült wird und keine Korrosion am Spülbehälter auftreten kann.

• Öffnen Sie de Vorratsbehälters 25.
• F ü l l e n S i e d e (nur bei der ersten Inbetriebnahme nötig).
• F ü l l e n S i e d a Speisesalz oder Tabletten) ein.

Dabei wird Wasser verdrängt und läuft ab.

Sobald die Salznachfüllanzeige 8 in der Blende leuchtet, sollte wieder Spezialsalz nachgefüllt werden.

Illustration of a conveyor belt pouring granular material into a conical hopper on a stove, with a close-up of the lid and a warning symbol (no text or labels)

* je nach Modell

Verwendung von Reinigern mit Salzkomponente

Bei Verwendung von kombinierten Reinigern mit Salzkomponente kann im Allgemeinen bis zu einer Wasserhärte von 21°dH (37°fH, 26°Clarke, 3,7mmol/l) auf Spezialsalz verzichtet werden. Bei Wasserhärten über 21°dH ist auch hier die Verwendung von Spezialsalz erforderlich.

Salznachfüllanzeige / Enthärtung ausschalten lter mit Wa

Wenn die Salznachfüllanzeige 8 stört (z.B. bei Verwendung von kombinierten Reinigern mit Salzkompoheite), kann sie ausgeschaltet werden.

- Vorgehen wie ur „Enthärtungsanlage einstellen“ beschrieben und die Stufe 0 einstellen. Damit sind Enthärtungsanlage und Salznachfüllanzeige ausgeschaltet.

Warning

Füllen Sie niemals Reiniger in den Spezialsalzbehälter. Sie zerstören damit die Enthärtungsanlage.

de

Klarspüler \*

Sobald die Klarspülernachfüllanzeige 7 in der Blende leuchtet, ist noch eine Klarspülreserve von 1 - 2 Spülvorgängen vorhanden. Klarspüler sollte nachgefüllt werden.

Der Klarspüler wird für fleckenloses Geschirr und klare Gläser benötigt. Verwenden Sie nur Klarspüler für Haushaltsgeschirrspüler.

Kombinierte Reiniger mit Klarspülerkomponente können nur bis zu einer Wasserhärte von 21°dH (37°fH, 26°Clarke, 3,7mmol/l) verwendet werden. Bei Wasserhärten über 21°dH ist auch hier die Verwendung von Klarspüler erforderlich.

- Öffnen Sie de indem Sie die Lasche am Deckel drücken und anheben.

- K I a r s p ü l e r v o der Einfüllöffnung einlaufen lassen.

- Deckel schlie einrastet.

- Übergelaufenen einem Tuch entfernen, damit es beim nächsten Spülgang nicht zu übermäßiger Schaumbildung kommt.

Klarspülermenge einstellen

Die Klarspülerzugabemenge ist in 4 Stufen einstellbar. Entsprechend leuchten 0, 1, 2 oder 3 Anzeigen (siehe Wasserhärtetabelle).

Werkseitig eingestellte Stufe: 2.

Ändern Sie die Klarspülermenge nur, wenn Schlieren (niedrigere Stufe einstellen) oder Wasserflecken (höhere Stufe einstellen) auf dem Geschirr zurückbleiben.

• Tür schließen.
• EIN-/AUS-Schalter 1 einschalten. Die Anzeige Reinigen 11 blinkt.
• StarbTaster 4a drüskem und gedrücktte er halten.
• Programm wähler Klarspülernachfüllanzeige 7 blinkt.
• Taste loslassen Die Klarspülernachfüllanzeige 7 blinkt und die Anzeigen 10 und 9 leuchten (=Stufe2).

Um die Einstellung zu verändern:

• Programm m wähler gewünschte Stufe eingestellt ist.
• Start-Taste 4 drücken. Die Klarspülernachfüllanzeige 7 erlischt. Die eingestellte Stufe ist gespeichert.

sichtig bis max. Klarspülernachfüllanzeige ausschalten

Wenn die Klarspülernachfüllanzeige 7 stört (z.B. bei Verwendung von kombinierten Reinigern mit Klarspülerkomponente), kann sie ausgeschaltet werden.

- Vorgehen wie ur einstellen" beschrieben und die Stufe0 einstellen.

Damit ist die Klarspülernachfüllanzeige 7 ausgeschaltet.

Geschirr

Nicht geeignet

- B e s t e c k - u n d

- Empfindliche

kunstgewerbliches und antikes

Geschirr. Diese Dekore sind nicht spülmaschinenfest.

- Nicht hit z e be

- K u p f e r - u n d Z

- Geschirrteile,

Schmierfett oder Farbe verunreinigt sind.

Aufglasdekore, Aluminium- und Silberteile können beim Spülen zum Verfärben und Verblassen neigen. Auch einige Glassorten (wie z.B.

Kristallglasgegenstände) können nach vielen Spülgängen trüb werden.

Glas- und Geschirrschäden

Ursachen:

• G I a s a r t u n d G I
• Chemische Zus Reinigers.
• Wasser temperature Spülprogramms.

Empfehlung:

• Nur Gläser und die vom Hersteller als spülmaschinenfest bezeichnet werden.
• Reiniger verwe geschirrschonend gekennzeichnet ist.
• Glas und Beste Programmende möglichst bald aus dem Geschirrspüler entnehmen.

Einräumen

- Grobe Speiseres Vorspülen unter fließendem Wasser ist nicht nötig.

G - e G s e c s h c i k r l r p i s e a y n D e - k e o s r g s l ä c s h e r r s t e h kann.

- a l l e G e f ä ß e m

t ä n unten i stehen. K u n s t s t o n ñ g i s l e h i m j t W ö l k
d i Vertiefungen schräg stehen, damit das Wasser ablaufen kann. h e ,
- es die Drehun Sprüharme 23 und 24 nicht behindert.

Sehr kleine Geschirrteile sollten nicht in der Maschine gespült werden, da sie leicht aus den Körben fallen können.

Ausräumen

Um zu vermeiden, dass Wassertropfen vom oberen Korb auf das Geschirr im unteren, Korb fallen, ist es empfehlenswert, das Gerät von unter nach oben zu g s v e

entleren. en setzung de

Heißes Geschirr ist stoßempfindlich!

Lasseh Sie es geshalb nach

Programmende so lange im

Geschirrspüler abkühlen, bis Sie es gut

anfassen können e il an ver w e

Tassen und Gläser

Oper Geschirrkorb 20 r a l s

Illustration of a multi-tiered kitchen drawer containing various kitchen utensils and utensils (no text or labels)

de

Töpfe

Unterer Geschirrkorb 28

Illustration of a grocery basket containing various kitchen utensils and dishes (no text or labels)

Tipp

Stark verschmutztes Geschirr (Töpfe) sollten Sie im Unterkorb einräumen. Aufgrund des stärkeren Sprühstrahls erhalten Sie so ein besseres Spülergebnis.

Tipp

Weitere Beispiele, wie Sie Ihren Geschirrspüler optimal einräumen können, finden Sie auf unserer Homepage als kostenlosen Download. Die entsprechende Internetadresse entnehmen Sie bitte der Rückseite dieser Gebrauchsanleitung.

Besteckkorb

Bestecke sollten Sie immer unsortiert mit der spitzen Seite nach unten einordnen. Um Verletzungen zu vermeiden, legen Sie lange, spitze Teile und Messer auf die Messerablage.

Illustration of a plastic crate containing various kitchen utensils and spoons (no text or symbols)

Etagere \*

Die Etagere und den Raum darunter können Sie für kleine Tassen und Gläser oder für größere Besteckteile wie z.B. Kochlöffel oder Vorlegebesteck nutzen. Die Etagere kann, wenn sie nicht gebraucht wird, hochgeklappt werden.

* Je nach Modell ist eine 3-fache Höhenverstellung möglich. Dafür die Etagere zuerst senkrecht stellen und nach oben ziehen, dann, leicht schräg gestellt, nach unten auf die gewünschte Höhe (1,2,oder3) schieben und mit einem hörbaren Klick einrasten lassen.

Klappstacheln \*

* je nach Modell

Die Stacheln sind umklappbar, zum besseren Einordnen von Töpfen, Schüsseln und Gläsern.

Kleinteilehalter \*

* je nach Modell

Damit können leichte Kunststoffteile wie z.B. Becher, Deckel usw. sicher gehalten werden.

Illustration of a container with a flame inside, surrounded by coiled wires (no text or symbols)

Messerablage \*

* je nach Modell

Lange Messer und andere Utensilien können in waagrechter Lage eingeordnet werden.

Technical illustration of a multi-pin electronic component with grid lines and connectors (no text or symbols)

Korbhöhe verstellen \*

* je nach Modell

Der obere Geschirrkorb 20 kann nach Bedarf in der Höhe verstellt werden, um entweder im Ober- oder Unterkorb mehr Platz für höhere Geschirrteile zu schaffen.

Gerätehöhe 81,5cm

	OberkorbUnterkorb
Stufe 1 max. ø22cm30cm
Stufe 2 max. ø24,5cm27	5cm
Stufe 3 max. ø27cm25cm

Gerätehöhe 86,5cm

	OberkorbUnterkorb
Stufe 1 max. ø24cm33cm
Stufe 2 max. ø26,5cm30	5cm
Stufe 3 max. ø29cm28cm

Je nach Gestaltung des Oberkorbes bei Ihrem Gerätemodell wählen Sie dazu eine der beiden folgenden Vorgehensweisen:

de

Oberkorb mit seitlichen Hebeln

- Ziehen Sie den oberen Geschir 20 heraus.

- Z u m Absenken drücken Sie nacheinander die beiden Hebel links und rechts auf der Korbaußenseite nach innen. Halten Sie dabei den Korb seitlich am oberen Rand fest, damit er nicht ruckartig nach unten fällt.

• Z u m Anheben fassen Sie den Korb seitlich am oberen Rand und heben ihn nach oben.
• Bevor Sieden Korb wieder

einschieben, stellen Sie sicher, dass er auf beiden Seiten auf gleicher Höhe liegt. Sonst lässt sich die Gerätetür nicht schließen und der obere Sprüharm erhält keine Verbindung zum Wasserkreislauf.

Oberkorb mit oberen und unteren Rollenpaaren

• Ziehen Sie den oberen Geschir 20 heraus.
• Entnehmen Sie den Oberkorb un hängen Sie ihn auf den oberen (Stufe3) bzw. unteren (Stufe1) Rollen wieder ein.

Diagram of a parking lot with lanes and circular windows, no text or symbols present

Diagram of a parking garage with lanes and wheels, no text or symbols present

Reiniger

Sie können Tabs sowie pulverförmige oder flüssige Reiniger für Geschirrspüler verwenden, keinesfalls aber Handspülmittel. Je nach Verschmutzung kann mit Pulver oder einem flüssigen Reiniger die Dosierung individuell angepasst werden. Tabs enthalten für alle Reinigungsaufgaben eine ausreichend große Menge an Wirkstoffen. Moderne, leistungsfähige Reiniger verwenden überwiegend eine niederalkalische Rezeptur mit Phosphat und Enzymen. Phosphate binden den Kalk im Wasser. Enzyme bauen Stärke ab und lösen Eiweiß. Seltener sind phosphatfreie Reiniger. Diese haben ein etwas schwächeres Kalkbindevermögen und erfordern eine höhere Dosiermenge. Zur Entfernung farbiger Flecken (z.B. Tee, Ketchup) werden meist Bleichmittel auf Sauerstoffbasis verwendet.

Hinweis

Für gutes Spülergebnis unbedingt Verpackungshinweise der Reiniger beachten!

Bei weiteren Fragen empfehlen wir Ihnen, sich an die Beratungsstellen der Reinigerhersteller zu wenden.

Warnung

Beachten Sie die Sicherheits- bzw. Gebrauchshinweise auf den Verpackungen von Reiniger- und Klarspülerprodukten.

Reiniger einfüllen

- Sollte die Rein

geschlossen sein, betätigen Sie den Verschlussriegel 31, um sie zu öffnen.

Reiniger in die trockene

Reinigerkammer 30 einfüllen (Tab quer einlegen, nicht hochkant).

Dosierung: siehe Herstellerhinweise auf der Verpackung.

Die Dosiereinteilung in der

Reinigerkammer 30 hilft Ihnen dabei, die richtige Menge pulverförmigen oder flüssigen Reiniger einzufüllen.

Üblicherweise genügen 20ml - 25ml bei normaler Verschmutzung. Bei Verwendung von Tabs genügt eine Tablette.

Illustration of a hand inserting a card into a device (no text or symbols visible)

- Deckel der Rein

Hochschieben schließen, bis der Verschluss problemlos einrastet.

Die Reinigerkammer öffnet sich programmabhängig automatisch zum optimalen Zeitpunkt. Der Pulver- oder Flüssigreiniger verteilt sich im Gerät und wird aufgelöst, der Tab fällt in die Tab-Auffangschale und löst sich dort dosiert auf.

de

Tipp

Bei wenig verschmutztem Geschirr genügt üblicherweise eine etwas geringere als die angegebene Reinigermenge.

Geeignete Reinigungs- und Pflegemittel können online über unsere Internetseite oder über den Kundendienst bezogen werden (siehe Rückseite).

Kombireiniger

Neben herkömmlichen Reinigern (Solo) werden eine Reihe von Produkten mit zusätzlichen Funktionen angeboten. Diese Produkte enthalten neben dem Reiniger oft auch Klarspüler und Salzersatzstoffe (3in1) und je nach Kombination (4in1, 5in1, etc.) noch zusätzliche Komponenten wie z.B. Glasschutz oder Edelstahlglanz. Kombireiniger funktionieren nur bis zu einem bestimmten Härtegrad (meist 21°dH). Über dieser Grenze müssen Salz und Klarspüler zugegeben werden. Sobald kombinierte Reiniger verwendet werden, passt sich das Spülprogramm automatisch so an, dass immer das bestmögliche Spül- und Trocknungsergebnis erzielt wird.

Warnungen

• L e g e n S i e keine Kleinteile in die Tab-Auffangschale [22]; das gleichmäßige Auflösen des Tabs wird dadurch verhindert.
• Verwenden Sie, Programmstart Geschirr nachlegen wollen, die Tab-Auffangschale 22 nicht als Griff für den Oberkorb. Der Tab könnte sich bereits darin befinden und Sie kommen mit dem teilweise aufgelösten Tab in Kontakt.

Hinweise

• Optimale Spül - Trocknungsergebnisse erzielen Sie durch die Verwendung von Solo-Reinigern in Verbindung mit getrennter Anwendung von Salz und Klarspüler.
• Be i kurzen Prog durch unterschiedliches Auflöseverhalten eventuell nicht die volle Reinigungswirkung entfalten und auch ungelöste Reinigerrückstände zurückbleiben. Pulverreiniger eignen sich besser für diese Programme.
• Beim „Intensiv“ Modellen) ist die Dosierung eines Tabs ausreichend. Bei der Verwendung von Pulverreiniger können Sie zusätzlich etwas Reiniger auf die Geräteinnentür schütten.
• Auch wenn die Salznachfüllanzeige leuchtet, läuft das Spülprogramm bei Verwendung von kombinierten Reinigern einwandfrei ab.
• Bei Verwendung wasserlöslicher Schutzhülle: Fassen Sie die Hülle nur mit trockenen Händen an und füllen Sie den Reiniger nur in eine absolut trockene Reinigerkammer ein, sonst kann es zu Verklebungen kommen.
  zum Spülen S i e v o n k auf Solo-Reiniger umstellen, achten Sie darauf, dass die Enthärtungsanlage und Klarspülermenge auf den richtigen Werteingestellt sind. e n a c h

Programmübersicht

In dieser Übersicht ist die max. mögliche Programmanzahl dargestellt. Die entsprechenden Programme und ihre Anordnung entnehmen Sie bitte Ihrer Bedienblende.

GeschirrartVerschmutzungsartProgrammMögliche			Zusatzfunktionen	Programmablauf
Töpfe, Pfannen, unempfindliches Geschirr und Besteck	stark haftende, eingebrannte oder angetrocknete, stärke-oder eiweißhaltige Speisereste	Intensiv 70°	alle	Vorspülen Reinigen 70° Zwischenspülen Klarspülen 65° Trocknen
		Normal 65°		Vorspülen Reinigen 65° Zwischenspülen Klarspülen 65° Trocknen
gemischtes Geschirr und Besteck	leicht angetrocknete, haushaltsübliche Speiserückstände			Vorspülen Reinigen 50° Zwischenspülen Klarspülen 65° Trocknen
		Eco 50°
empfindliches Geschirr, Besteck temperatur- empfindliche Kunststoffe und Gläser	gering haftende, frische Speisereste	Sanft 40°	IntensivZone Zeit sparen Halbe Beladung Extra Trocknen	Vorspülen Reinigen 40° Zwischenspülen Klarspülen 55° Trocknen
		Schnell 45°	Extra Trocknen	Reinigen 45° Zwischenspülen Klarspülen 55°
alle Geschirrarten	kaltes Abspülen, Zwischenreinigung	Vorspülen	keineVorspülen

Programmauswahl

Sie können je nach Geschirr- und Verschmutzungsart ein passendes Programm aussuchen.

Hinweise für Testinstitute

Testinstitute erhalten die Bedingungen für Vergleichsprüfungen auf Anfrage per E-Mail an [e-mail]. Benötigt werden die Gerätenummer (E-Nr.) und das Fertigungsdatum (FD), die Sie auf dem Typenschild 32 an der Gerätetür finden.

ZusatzfunktionenGeschirrspülen

* je nach Modell

Über die Tasten Zusatzfunktionen 6 einstellbar.

Zeit sparen (VarioSpeed) \*

Mit der Funktion >>Zeit sparen<< kann die Laufzeit je nach gewähltem Spülprogramm um ca. 20% bis 50% verkürzt werden. Um bei verkürzter Laufzeit optimale Reinigungs- und Trocknungsergebnisse zu erzielen, werden Wasser- und Energieverbrauch erhöht.

IntensivZone \*

Perfekt für gemischte Beladung. Sie können stärker verschmutzte Töpfe und Pfannen im Unterkorb zusammen mit normal verschmutztem Geschirr im Oberkorb spülen. Der Sprühdruck im Unterkorb wird verstärkt, die Spültemperatur etwas erhöht.

Hygiene \*

Während des Reinigungsvorganges wird die Temperatur erhöht. Dadurch wird ein erhöhter Hygienestatus erreicht. Ideal ist diese Zusatzfunktion z.B. zum Reinigen von Schneidebrettern oder Babyflaschen.

Halbe Beladung \*

Wenn Sie nur wenig Geschirr zu spülen haben (z.B. Gläser, Tassen, Teller), können Sie die „Halbe Beladung“ zuschalten. Dabei werden Wasser, Energie und Zeit eingespart. Zum Spülen geben Sie etwas weniger Reiniger als für eine komplette Maschinenbeladung empfohlen in die Reinigerkammer.

Extra Trocknen \*

Eine erhöhte Temperatur während des Klarspülens und eine verlängerte Trocknungsphase ermöglichen es, dass auch Kunststoffteile besser trocknen. Der Energieverbrauch ist leicht erhöht.

Programmdaten

Die Programmdaten (Verbrauchswerte) finden Sie in der Kurzanleitung. Sie beziehen sich auf Normalbedingungen und den Wasserhärte-Einstellwert 2. Unterschiedliche Einflussfaktoren wie z.B. Wassertemperatur oder Leitungsdruck können zu Abweichungen führen.

Aquasensor \*

* je nach Modell

Der Aquasensor ist eine optische Messeinrichtung (Lichtschranke), mit der die Trübung des Spülwassers gemessen wird.

Der Einsatz des Aquasensors erfolgt programmspezifisch. Ist der Aquasensor aktiv, kann "sauberes" Spülwasser in das nächste Spülbad übernommen und der Wasserverbrauch um 3 – 6 Liter gesenkt werden. Ist die Verschmutzung stärker, wird es abgepumpt und durch Frischwasser ersetzt. In den Automatikprogrammen werden zusätzlich Temperatur und Laufzeit dem Verschmutzungsgrad angepasst.

Gerät einschalten

• Wasser hahn vol
• Tür schließen.
• EIN-/AUS-Schalter 1 einschalten. Die Anzeige Reinigen 11 blinkt.
• Programm wähler gewünschte Programm drehen.
• S T A R T - T a s t e 4 dr Die Anzeige Reinigen 11 leuchtet. Der Programmablauf startet.

Zeitvorwahl \*

* je nach Modell

Sie können den Programmstart um 3, 6 oder 9 Stunden verschieben.

- E I N - / A U S - S c h a

- Taste Zeit vor w bis die entsprechende Anzeige 3h, 6h oder 9h leuchtet.

- S T A R T - T a s t e Zeitvorwahl ist aktiviert.

- Z u m L ö s c h e n Zeitvorwahl 5 so oft drücken, bis keine der Anzeigen 3h, 6h oder 9h mehr leuchtet.

Bis zum Start können Sie Ihre Programmwahl beliebig ändern.

Programmende

Das Programm ist beendet, wenn keine der beiden Anzeigen 10 oder 11 leuchtet.

Hinweis

Um Energie zu sparen, schaltet der Geschirrtspüler nach Programmende automatisch ab.

Programm unterbrechen

- E I N - / A U S - S c h a

Die Leuchtanzeigen erlöschen. Das Programm bleibt gespeichert. Wenn bei Warmwasseranschluss oder aufgeheizter Maschine die Gerätetür geöffnet wurde, die Tür erst einige Minuten anlehnen und dann schließen. Andernfalls kann durch Expansion (Überdruck) die Gerätetür aufspringen oder Wasser aus dem Gerät austreten.

- Z u m F o r t s e t z AUS-Schalter 1 wieder einschalten.

Programmwechsel

Nach dem Drücken der START-Taste 4 ist kein Programmwechsel möglich.

Ein Programmwechsel ist nur über Programm abbrechen (Reset) möglich.

Intensivtrocknung 5 so oft drücken,

Im Klarspülen wird mit einer höheren

4 Temperature gearbeitet und damit ein drücken, die verbessertes Trocknungsergebnis erreicht. Die Laufzeit kann sich dabei geringfügig erhöhen. (Vorsicht bei empfindlichen Geschirrteilen!)

• Tür schließen.
• EIN-/AUS-Schalter 1 einschalten. Die Anzeige Reinigen 11 blinkt.
• Start-Taste 4 drücken und gedrückt halten.
• Programm wähler Anzeige "Wasserzulauf prüfen" 9 blinkt.
• Taste los lassen

Um die Einstellung zu verändern:

- Durch Drehend

3 können Sie die Intensivtrocknung ein- (Anzeige Trocknen 10 leuchtet) oder ausschalten (Anzeige Trocknen 10 leuchtet nicht).

- ^t Start-Taste 4ausschalten.

Die Einstellung ist gespeichert.

Programm abbrechen (Reset)

- S T A R T - T a s t e bis alle Anzeigen erlöschen.

4 ca.3Sek. drücken

- Der restliche abpumpen des Restwassers dauert ca. 1 Minute.

Programmablauf

de

Wartung und Pflege

Eine regelmäßige Kontrolle und Wartung Ihres Gerätes hilft, Fehler zu vermeiden. Dies spart Zeit und Ärger.

Gesamtzustand der Maschine

- Spülraum auf und Kalk überprüfen.

Finden sich solche Ablagerungen, dann:

- Reinigerkamme Gerät ohne Geschirr im Programm mit höchster Spültemperatur starten.

Zur Gerätereinigung nur speziell für Geschirrspüler geeignete Reiniger/Gerätereiniger verwenden.

- Türdichtung reg feuchten Tuch abwischen.

Wenden Sie zur Reinigung Ihres Geschirrspülers niemals einen Dampfreiniger an. Der Hersteller haftet nicht für eventuelle Folgeschäden.

Wischen Sie Gerätefront und Blende regelmäßig mit einem leicht angefeuchteten Tuch ab; Wasser und etwas Spülmittel genügen. Vermeiden Sie Schwämme mit rauer Oberfläche und scheuernde Reinigungsmittel, beides könnte zum Verkratzen der Oberflächen führen.

Bei Edelstahlgeräten: Vermeiden Sie Schwammtücher oder waschen Sie diese vor dem ersten Gebrauch mehrmals gründlich aus, um Korrosion zu vermeiden.

Warnung

Niemals andere z.B. chlorhaltige Haushaltsreinigungsmittel verwenden! Gesundheitsgefährdung!

Spezialsalz und Klarspüler

- Die Nachfüllanzeigen 8 und 7 kontrollieren. Gegebenenfalls Salz und/oder Klarspüler nachfüllen.

Siebe

Die Siebe 26 halten grobe Verunreinigungen im Spülwasser von der Pumpe fern. Diese Verunreinigungen können die Siebe gelegentlich verstopfen.

Das Siebsystem besteht aus einem Grobsieb, einem flachen Feinsieb und

A einem Microsieb. rungen von - Nach jedem Spü Rückstände kontrollieren. r Smjetb zRyel in n idge er r wbi und Siebsystem herausnehmen.

e i n

Mechanical assembly diagram showing a bolted joint inserted into a gear-like shaft with a downward arrow indicating force or motion (no text or symbols present)

- Eventuelle Rest unter fließendem Wasser reinigen.

- Siebsystem in u Reihenfolge wieder einbauen und darauf achten, dass sich die Pfeilmarkierungen nach dem Schließen gegenüberstehen.

Sprüharme

Kalk und Verunreinigungen aus dem Spülwasser können Düsen und Lagerungen der Sprüharme 23 und 24 blockieren.

- A u s t r i t t s d ü s e n Verstopfungen kontrollieren.

- Den oberen Sp abschrauben.

- Den unteren S abziehen.

- Sprüharme un t reinigen.

- Sprüharme wie festschrauben.

Störungen selbst beheben

Erfahrungsgemäß lassen sich viele Störungen, die im täglichen Betrieb auftreten, von Ihnen selbst beheben. Dies stellt sicher, dass Ihnen die Maschinen e schnell wieder zur Verfügung steht. In der nachfolgenden übersich finden Sie mögliche Ursachen für Fehlfunktionen und hilfreiche Hinweise für deren Beseitigung.

Hinweis

Sollte das Gerät während des Geschirrspülen aus nicht ersichtlichen Gründen stehen bleiben oder nicht starten, führen Sie zunächst die Funktion Programm abbrechen (Reset) aus. (Siehe Kapitel Geschirrspülen)

Warnung

Denken Sie daran: Reparaturen dürfen nur von Fachleuten durchgeführt werden. Sollte der Austausch eines Bauteils erforderlich sein, ist darauf zu achten, dass nur Originalersatzteile verwendet werden. Durch unsachgemäße Reparaturen oder durch Verwendung von Nicht-Originalersatzteilen können erhebliche Schäden und Gefahrene für den Benntzer W a entstehen.

d e r e i n r a s t e n b z

de

Abwasserpumpe

Grobe Speisereste oder Fremdkörper, die von den Sieben nicht zurückgehalten wurden, können die Abwasserpumpe blockieren. Das Spülwasser steht dann über dem Sieb.

In diesem Fall:

• d a s G e r ä t g r u Stromnetz trennen.
• Ober-20 und Unterkorb 28 herausnehmen.
• S i ebe 26 ausbauen.
• Wasser aussch zu Hilfe nehmen.
• Weiße Pumpen abgebildet) mit Hilfe eines Löffels aushebeln. Die Abdeckung am Steg fassen und schräg nach innen anheben. Abdeckung komplett entnehmen.

Mechanical assembly diagram showing a tool interacting with a circular component (no text or symbols visible)

- Flügelrad auf diese gegebenenfalls entfernen.

- A b d e c k u n g i n Position bringen, und zum Einrasten nach unten drücken (Klick).

- Sie be ein baue

- Körbe wieder

... beim Einschalten

Das Gerät läuft nicht an.

• Sicherung im Ha
• Gerätesteckern
• Gerätetür nicht
• S i c h e r u n g i m H a
• G e r ä t e s t e c k e r n
• G e r ä t e t ü r n i c h t

... am Gerät dsätzlich zuerst Unterer Sprüharm dreht sich schwer.

- S p r üharm blockiert.

Tür lässt sich nur schwer öffnen. \*

- Kindersicherung ö Anleitung zur Deaktivierung befindet sich hinten im Umschlag.

b *dJeenach Modelh g ( w i e

Tür lässt sich nicht schließen.

- Tür schloss ist Rücksetzung ist die Tür mit erhöhter Kraft zu schließen.

Deckel der Reinigerkammer lässt sich nicht schließen.

- Reiniger kammer Mechanismus durch verklebte Reinigerreste blockiert.

Reinigerreste in der Reinigerkammer.

- K a m m e r w a r b e i

Anzeige „Wasserzulauf prüfen“ 9 leuchtet.

• Wasser hahn ges
• Wasser zulau für
• Z u l a u f s c h l a u c h
  E S e m b d k a ö m r p w h a s p s r e ü r f
  d i e Gerät a u s s c h a d i e Geräte steckep ziehen. n g l i c h e
• Wasser hahn zu
• Sieb im Zulau

Two mechanical components with upward arrows indicating assembly or installation (no text or symbols present)

- Stromversorgu -Wasserhahn öffnen.

e - i n G e r ä t e i n s c h a N a c h P r ó g r a m m e Gerät stehen.

- A b w a s s e r s c h l a m Geschirr r s t o p f t o geknickt. ... am Geschirr r s t o p f t o Speisereste am Geschirr.

- Abwasserpump e Geschirrkorb überfüllt.

- Nicht verrastet (Siehe Abwasserpumpe). - Z u w e n i g R e i n i g - S i e b e v e r s t o p f f Z u s c h w a c h e s S - P r o g r a m m n o c h S i p r ü h a r m d r e h u n Programmende abwarten oder - S i p r ü h a r m e d ü n s d e n t. Funktion „Reset“ ausführen. - S i e b e v e r s t o p f t

Anzeige "Wasserzulauf prüfen" 9 blinkt schnell.

- Wasser im Sich-h-eOrbnerikst e m h t s - Gerä t a u s s c h a l gleichen Höhe eingestellt.

Gerätestecker ziehen.

- W a s s e r h a h n z - K u n d e n d i e n s t

Nachfüllanzeige für Salz 8 und/oder Klarspüler 7 leuchtet nicht.

- N a c h f ü l l a n z e i g - G e n ü g e n d S a l z

Nachfüllanzeige für Spezialsalz 8 leuchtet.

- S a l z fehlt. Spezialsalz nachfüllen.

- Sensor erkenn Anderes Spezialsalz verwenden.

... beim Spülen

Ungewöhnliche Schaumbildung

- H a n d s p ü l m i t t e l Klarspüler.

Verschütteter Klarspüler führt zu übermäßiger Schaumbildung, deshalb bitte mit einem Tuch entfernen.

Gerät bleibt während des Spülens stehen.

- Stromzufuhr u - Wasser zul auf

Schlagendes Geräusch der Füllventile

- Ist durch die Wasserleitung verursacht und bleibt ohne Auswirkung auf die Maschinenfunktion. Abhilfe ist nicht möglich.

Schlagendes / Klapperndes Geräusch beim Spülen

- Sprüharm schlägt an Geschirrte - Geschirrteile nicht richtig ein

Speisereste am Geschirr.

-ê G b s o c g h k f r r z u e n g Geschirrkorb überfüllt.

- Z u w e n i g R e i n i g - f Z u s c h w a c h e s S - h S p r ü h a r m d r e h u n - S p r ü h t a r b m e d ü n s d e n t. - S i e b e v e r s t o p f t - S i e b e f a l s c h e i - A b w a s s e r p u m p e

h-eOr bheeri k s s b s it e on h t s a l gleichen Höhe eingestellt.

Tee- oder Lippenstiftreste sind nicht vollständig entferntn.

- r Du ef re n R. einiger h a Bleichwirkung. - Z u geringe Spül -e Z/ψ w e siges / c huanigt Weiße Flecken am Geschirr/Gläser vor h bleiben milchig.

Bei der Verwendung phosphatfreier Reiniger kann es bei hartem Leitungswasser leichter zu weißen

Ablagerungen auf Geschirr und Behälterwänden kommen! e t

- Z u w e n i g / u n g e - Z u s c h w a c h e s P - K e i n / z u w e n i g - K e i n V o r r a t s b e n i g - E n t h ä r t u n g s a n l a Wert eingestellt. - V e r s c h l u s s d e s zugedreht.

Wenden Sie sich an den Reinigungshersteller, insbesondere wenn:

n -t d e a s b r G e h i r r n a u n sehr nass ist. - k a l k i r o c h e n ge Beläge entstehen.

Verlegung der

de

Blinde, verfärbte Gläser, Beläge nicht abwaschbar.

- U n g e e i g n e t e r

–Gläser nicht spülmaschinenfest.

Schlieren auf Gläsern und Besteck, Gläser mit metallischem Aussehen.

- Z u v i e l K l a r s p

Verfärbungen auf Kunststoffteilen.

- Z u w e n i g / u n

- Zu schwaches

Rostspuren am Besteck.

• Besteck nicht
• Salzgehalt im Verschluss des Salzbehälters nicht fest zugedreht oder beim Salznachfüllen Salz verschüttet wurde.

Geschirr nicht trocken.

• G er ä t e t ü r z u f zu früh ausgeräumt.
• Programm ohne
• Z u w e n i g / u n g e
• l n t e n s i v t r o c k n
• Verwendeter k

schlechte Trocknungsleistung.

Klarspüler verwenden (Einstellung siehe Kapitel Klarspüler).

Kundendienst

R e i n i g e r Sollte es Ihnen nicht gelingen, die Störung zu beheben, wenden Sie sich bitte an Ihren Kundendienst. Die Kontaktdaten für den nächstgelegenen Kundendienst finden Sielauf der Rückseite dieser Gebrauchsanleitung oder im beiliegenden Kundendienst-Verzeichnis. Geben Sie beim Anruf bitte die Gerätenummer (E-Nr. 21) und das FertigungsoDatum (FD=2) an, die Sie auf dem Typenschild 32farsder Gerätetür finden.

Vertrauen Sie auf die Kompetenz des Herstellers. Wenden Sie sich an uns. Sie stellen somit sicher, dass die Reparatur von geschulten Servicetechnikern durchgeführt wird, die mit den Original-Ersatzteilen für Ihr Hausgerät ausgerüstet sind.

Installation

Für einen ordnungsgemäßen Betrieb muss der Geschirrspüler fachgerecht angeschlossen werden. Die Daten von Zulauf und Abfluss sowie die elektrischen Anschlusswerte müssen den geforderten Kriterien entsprechen, wie sie in den folgenden Absätzen bzw. in der Montageanweisung festgehalten sind. Halten Sie bei der Montage die Reihenfolge der Arbeitsschritte ein:

-Überprüfenbei
- A u f s t e l len
- A b w a s s e r a n s c h l
- Frischwasserans
- Elektrischer Anschluss.
n s c h l u s s .

Sicherheitshinweise

• Nehmen Sie A u nach der Installations- und Montageanweisung vor.
• Be i der Instal Geschirrspüler vom Netz getrennt sein.
• Stellen Sie si Schutzleitersystem der elektrischen Hausinstallation vorschriftsmäßig installiert ist.
• Die elektrisch Anschlussbedingungen müssen mit den Angaben auf dem Typenschild 32 des Geschirrspülers übereinstimmen.
• Wenn die Netz Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ausgetauscht werden.

Um Gefährdungen zu vermeiden, darf diese nur durch den Kundendienst ersetzt werden.

• Soll der Gesch Hochschrank eingebaut werden, muss dieser ordnungsgemäß befestigt werden.

• Bauen Sie Unt Geräte nur unter durchgehenden Arbeitsplatten ein, die mit den Nachbarschränken verschraubt sind, um die Standsicherheit zu gewährleisten.

• Installieren Sie Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder anderen Geräten, die Wärme erzeugen) und bauen Sie es nicht unter ein Kochfeld ein.

• Nach dem Auftst muss der Stecker frei zugänglich sein. (siehe Elektischer Anschluss)
• Be i e i n i g e n M o d Das Kunststoffgehäuse am Wasseranschluss enthält ein elektrisches Ventil, im Zulaufschlauch befinden sich die Anschlussleitungen. Schneiden Sie diesen Schlauch nicht durch, tauchen Sie das

Kunststoffgehäuse nicht in Wasser.

Warning

Wenn das Gerät nicht in einer Nische steht und damit eine Seitenwand zugänglich ist, muss der Türscharnierbereich aus Sicherheitsgründen seitlich verkleidet werden (Verletzungsgefahr). Die Abdeckungen erhalten Sie als Sonderzubehör beim Kundendienst oder im Fachhandel.

Anlieferung

Ihr Geschirrspüler wurde im Werk gründlich auf seine einwandfreie Funktion überprüft. Dabei sind kleine Wasserflecken zurückgeblieben. Sie verschwinden nach dem ersten Spülgang. anschlussleitung

Technische Daten

Gewicht:

Max. 60kg

Spannung:

220 - 240 V, 50Hz oder 60Hz

Anschlusswert:

2i0 r 2r4 kWp ü l e r i n e i n

Absicherung:

10/16A (UK 13A)

Wasserdruck:

e Mindestens 0,05MPa (0,5bar), maximal 1 MPa (10 bar). Bei höherem Wasserdruck: Druckminderventil vorschalten.

Zulaufmenge:

Minimal 10Liter/Minute

de

Wassertemperatur:

Bevorzugt Kaltwasser; bei Warmwasser, je nach Art des Wasser-Zulaufschlauches, max. Temp. 60°C (siehe Frischwasseranschluss).

Aufstellung

Erforderliche Einbaumaße aus der Montageanweisung entnehmen. Das Gerät mit Hilfe der verstellbaren Füße waagerecht aufstellen. Dabei auf sicheren Stand achten.

- Unterbau - und nachträglich als Standgerät aufgestellt werden, müssen gegen Umkippen gesichert werden, z.B. durch Verschraubungen an der Wand oder durch Einbau unter einer durchgehenden Arbeitsplatte, die mit den Nachbarschränken verschraubt ist.

- Das Gerät kan zwischen Holz- oder Kunststoffwände in eine Küchenzeile eingebaut werden.

Abwasseranschluss

- Die erforderli der Montageanweisung entnehmen, gegebenenfalls Siphon mit Ablaufstutzen montieren.

- A b w a s s e r s c h l a beiliegenden Teile an den Ablaufstutzen des Siphons anschließen.

Achten Sie darauf, dass der Ablaufschlauch nicht geknickt, gequetscht oder in sich verschlungen ist und dass kein Verschlussdeckel im Ablauf das Abfließen des Abwassers verhindert!

Frischwasseranschluss

- Frischwasserans der Montageanweisung mit Hilfe der beiliegenden Teile an den Wasserhahn anschließen. Achten Sie darauf, dass der Frischwasseranschluss nicht geknickt, gequetscht oder in sich verschlungen ist.

- B e i A u s t a u s c h d immer ein neuer Wasser- Zulaufschlauch verwendet werden.

Wasserdrück:

mindestens 0,05MPa (0,5bar), maximal 1 MPa (10 bar). Beihöherem Wasserdruck: Druckminderventil vorschalten.

Zulaufmenge:

minimal 10Liter/Minute

nWassertemperatur: w e i t e r e s Bedruckung auf dem Wasser- Zulaufschlauch beachten!

Bei Modellen mit Bedruckung 25° darf die Wassertemperatur max. 25°C betragen (Kaltwasser). Arbeitssch

Für alle anderen Modelle:

bevorzugt Kaltwasser; bei Warmwasser max. Temp. 60°C.

Elektrischer Anschluss

• Das Gerät nur Bereich von 220V bis 240V und 50Hz oder 60 Hz über eine vorschriftsmäßig installierte Steckdose mit Schutzleiter anschließen. Erforderliche Absicherung siehe Typenschild [32].
• Die Steckdose und auch nach dem Einbau frei zugänglich sein. Wenn der Stecker nach dem Einbau nicht frei zugänglich ist, muss zur Erfüllung der einschlägigen Sicherheitsvorschriften installationsseitig eine allpolige Trennvorrichtung mit einer Kontaktöffnung von mind. 3 mm vorhanden sein.
• Veränderungen nur durch Fachleute erfolgen.
• E i ne Verlängerung des Netzanschlusskabels darf nur über den Kundendienst bezogen werden.
• Be i der Verwe Fehlerstrom-Schutzschalters darf nur ein Typ mit dem Zeichen ☒ eingesetzt werden. Nur dieser garantiert die Erfüllung der jetzt gültigen Vorschriften.
• Das Gerät ist Wassersicherheitssystem ausgestattet. Beachten Sie, dass dieses nur bei angeschlossener Stromversorgung funktioniert.

Demontage

Halten Sie auch hier die Reihenfolge der Arbeitsschritte ein.

• Gerät vom Stromnetz trennen.
• Wasser zulauf abdrehen.
• A b w a s s e r - u n d F r i s c h w a s s e r a n s lösen.
• B e f e s t i g u n g s s c h r a u b e n z u d e n Möbelteilen lösen.
• Wenn vorhanden, Sockelbrett demontieren.
• Gerät herausziehen, dabei Schl vorsichtig nachziehen.

Transport

Geschirrspwerteichensund IdsesTeibe a n n sichern.

Das Gerät muss durch folgende Schritte entleert werden:

• Wasser hahn öffr
• Tür schließen.
  -m EIN-/AUS-Schalter 1h einschalten m G
• Program m mit der höc Temperatur wählen.
• Start-Taste 4 drücken. Programmablauf startet.
• Nach ca. 4 Min u so lange drücken, bis alle Anzeigen erlöschen.

Nach ca. 1 Min. hat das Gerät vollständig abgepumpt.

- Wasser r h a h n s c h a m An s c h l u s s d ü Gerät nur aufrecht transportieren (damit kein Restwasser in die Maschinensteuerung gelangt und zu fehlerhaftem Programmablauf führt).

n Frostsicherheit e i n e s

Steht das Gerät in einem frostgefährdeten Raum (z.B. Ferienhaus), so muss das Gerät vollständig entleert werden (siehe Transport).

W a s s e r h a h n s c h lösen und auslaufen lassen.

Entsorgung

Sowohl die Verpackung neuer Geräte als auch Altgeräte enthalten wertvolle Rohstoffe und wieder verwertbare Materialien.

Bitte entsorgen Sie die einzelnen Teile nach Sorten getrennt.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeinde- bzw. Stadtverwaltung.

Verpackung

Alle Kunststoffteile des Geräts sind mit international genormten Kurzzeichen gekennzeichnet (z.B. >PS< Polystyrol).

Damit ist bei der Geräteentsorgung ein Trennen nach sortenreinen Kunststoffabfällen möglich.

Beachten Sie bitte die Sicherheitshinweise unter „Bei der Anlieferung“.

Altgeräte

Beachten Sie bitte die Sicherheitshinweise unter „Bei der Entsorgung“.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EC über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Kindersicherung (Türverriegelung) \*

40

41

42

40 Kindersicherung aktivieren.
41 Tür öffnen mit aktivierter Kindersicherung.
42 Kindersicherung deaktivieren.

Schließen Sie die Gerätetür immer komplett, wenn Sie das Gerät verlassen.

Nur so können Sie Ihre Kinder vor möglichen Gefahren schützen.

Backblechsprühkopf \*

Interior view of a modern kitchen appliance with white rack-mounted fixtures and a grid-patterned cabinet (no visible text or symbols)

Große Bleche oder Gitter sowie Teller mit einem Durchmesser mehr als 30 cm (Gourmetteller, Pastateller, Platzteller) können Sie mit Hilfe dieses Sprühkopfes reinigen. Entnehmen Sie hierzu den Oberkorb und setzen Sie den Sprühkopf wie in der Zeichnung dargestellt ein.

Damit der Sprühstrahl alle Teile erreichen kann, ordnen Sie die Bleche wie abgebildet ein (max. 4 Backbleche und 2 Gitter).

Den Geschirrspüler immer mit Oberkorb oder Backblechsprühkopf betreiben!

AquaStop Garantie

(entfällt bei Geräten ohne AquaStop)

Zusätzlich zu Gewährleistungsansprüchen gegen den Verkäufer aus dem Kaufvertrag und zusätzlich zu unserer Gerätegarantie leisten wir Ersatz zu folgenden Bedingungen:

1. Sollte durch einen Fehler unseres AquaStop Systems ein Wasserschaden verursacht werden, so ersetzen wir Schäden privater Gebraucher. Um die Wassersicherheit zu gewährleisten muss das Gerät am Stromnetz angeschlossen sein.
2. Diese Haftungsgarantie gilt für die Lebensdauer des Geräts.
3. Voraussetzung des Garantieanspruchs ist, dass das Gerät mit AquaStop fachgerecht entsprechend unserer Anleitung aufgestellt und angeschlossen ist. Dies schließt auch die fachgerecht montierte AquaStop-Verlängerung (Originalzubehör) mit ein. Unsere Garantie erstreckt sich nicht auf defekte Zuleitungen oder Armaturen bis zum AquaStop Anschluss am Wasserhahn.
4. Geräte mit AquaStop brauchen Sie grundsätzlich während des Betriebs nicht zu beaufsichtigen bzw. danach durch Schließen des Wasserhahns zu sichern. Lediglich für den Fall einer längeren Abwesenheit von Ihrer Wohnung, z.B. bei mehrwöchigem Urlaub, ist der Wasserhahn zu schließen.

Beratung und Reparaturauftrag bei Störungen

D	0	1	8	0	1	/	2	2	3	3	5	5	0,039 €/Min. au
A	0	8	1	0	/	2	4	0	2	6	0
CH	0848	840	040

Die Kontaktdaten aller Länder finden Sie im beiliegenden Kundendienst-Verzeichnis.

Robert Bosch Hausgeräte GmbH

Carl-Wery-Straße 34

81739 München

Germany

www.bosch-home.com
