PANDUAN PENGGUNA SPS53M22 BOSCH

Interior view of a Bosch washing machine with visible brand labels and control panel (no readable text or symbols)

Afwasautomaat

BOSCH

nl Gebruiksaanwijzing

nl Inhoudsopgave

Veiligheidsvoorschriften....4

Voordat u hetapparaat in gebruik neemt 4

Bijaflevering. 4

Bijdeinstallatie. 4

Dagelijks gebruik ....4

Bijkinderen inhethuishouden. . . . . .5

Deurvergrendeling ....5

Toetsenblokkering. . . . . . . . . . . . . . . . . . . . . 5

Bijschade. 5

Bijhetafvoeren vanhetapparaat. . . .5

Kennismaking methet apparaat.....6

Bedieningspaneel. 6

Binnenkant vanhetapparaat .....6

Menuoverzicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Wateronthardingsinstallatie .....7

Instellen 7

Tabel voor dewaterhardheid .....7

OnthardingszoutS....8

Gebruik vanonthardingszout .....8

Reinigingsproducte metzoutcomponente ....8

Ontharding uitschakelen. . . . . . . . . . . . . . 8

Glansspoelmiddel\*....9

Hoeveelheid glansspoelmiddel instellen....9

Indicatie glansspoelmiddel bijvullen uitschakelen 10

Serviesgoed ....10

Ongeschikt servies.....10

Schade aan glas enserviesgoed. . .10

Inruimen 11

Uitruimen....11

Kopjes englazen .....11

Pannen....11

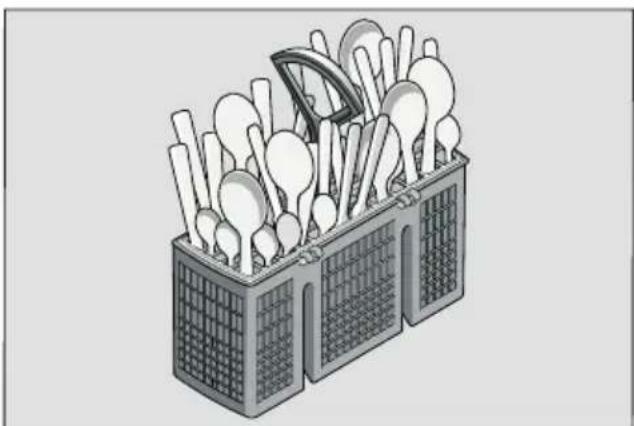

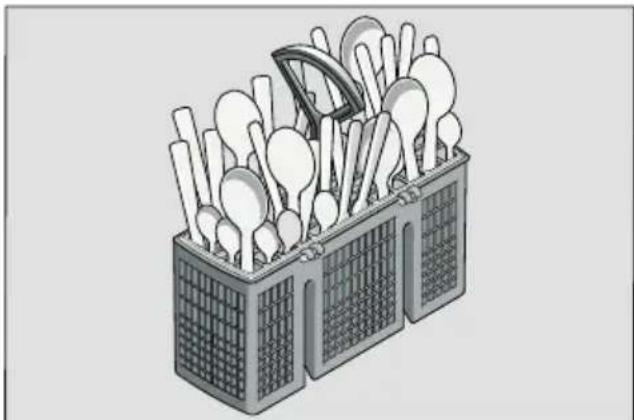

Bestekkorf....12

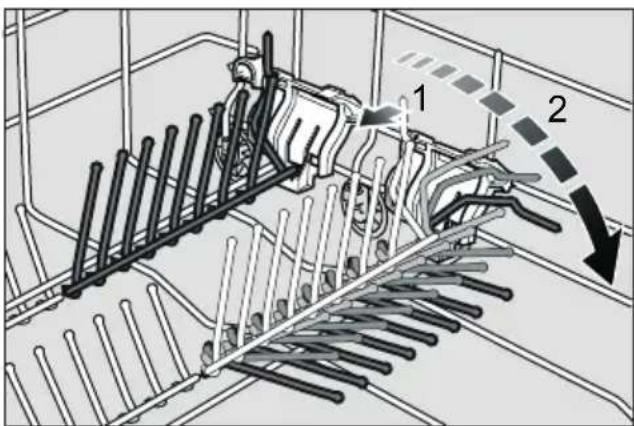

Omklapbare bordensteunen.....12

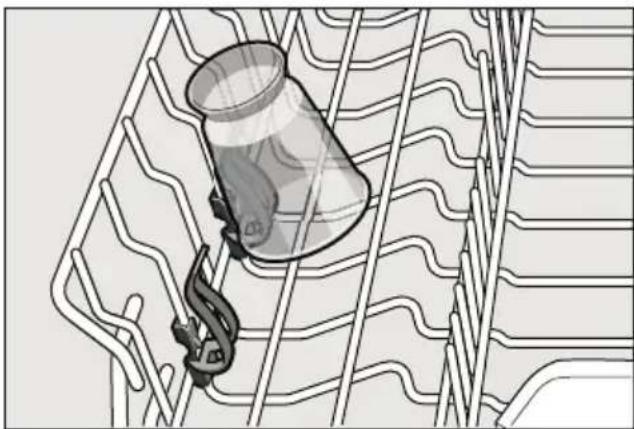

Houder voor kleingoed....12

Messenrek....12

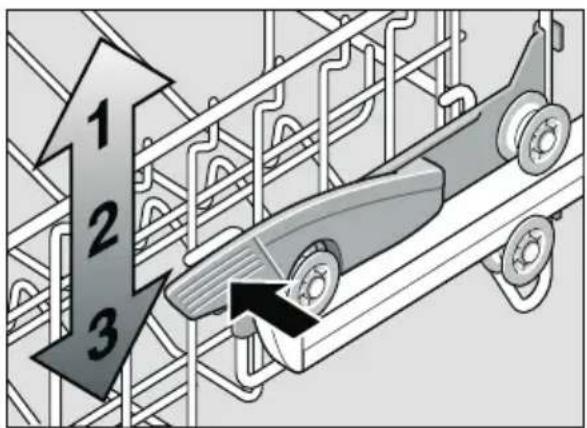

Verstellen vandekorfhoogte .....13

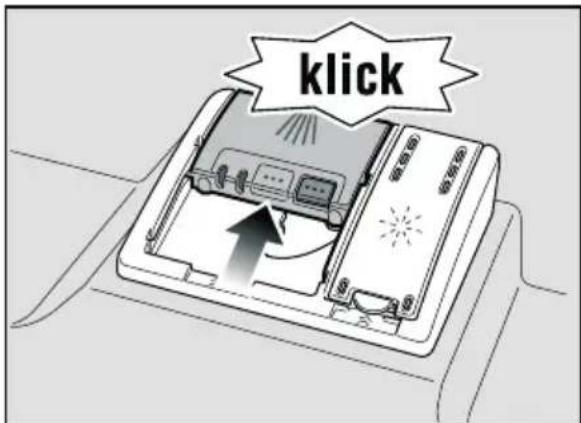

Afwasmiddel.... 14

Vulafwasmiddel .....14

Gecombineerde reinigingsmiddelen.15

Programma-overzicht .....16

Programmakeuze .....16

Aanwijzingen voor testinstituten . . . .17

Extra functies.... 17

Tijd besparen (VarioSpeed) .....17

Halve belading .....17

Hygiène. 17

IntensiefZone. 17

Extra drogen .....17

Afwassen 18

Programmagegevens .....18

Aqua-Sensor .....18

Inschakelen vanhetapparaat. . . . . .18

Resttijdindicatie. . . . . . . . . . . . . . . . . . . . 18

Starttijd kiezen....18

Eindevanhet programma.....18

Automatisch uitschakelen na afloop van het programma. . . . . .19

Uitschakelen vanhet apparaat .....19

Onderbreken vanhet programma. . .19

Afbreken vanhetprogramma .....19

Wijzigen vanhet programma. . . . . . . 19

Intensief drogen. . . . . . . . . . . . . . . . . . . . . . . . . . 20

Schoonmaken enonderhoud.....20

Algemene toestand vandemachine.20

Onthardingszout en glansspoelmiddel ....20

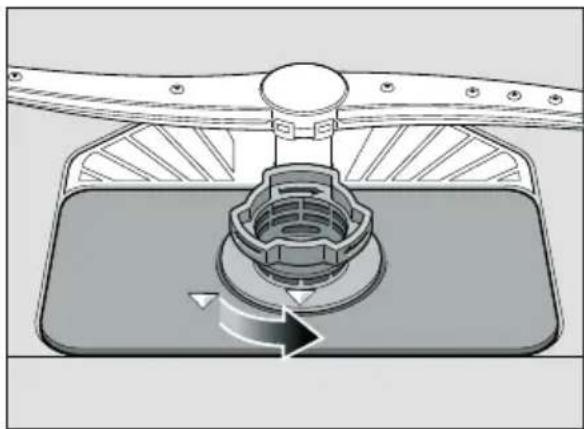

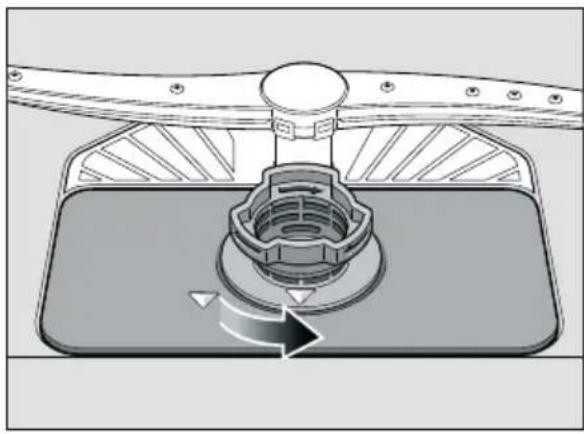

Zeven 21

Sproeiarmen .....21

Storingen zelf verhelpen....22

Afvoerpomp. 22

... bijhet inschakelen. . . . . . . . . . . . . . . . 23

... bijhet instellen. . . . . . . . . . . . . . . . . . . . . . . . . . 23

... aanhetapparaat. . . . . . . . . . . . . . . . 23

... bijdeafwas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

... aanhetserviesgoed .....24

Servicedienst. 25

Installatie 25

Veiligheidsvoorschriften. . . . . . . . . . . 25

Aflevering....26

Technische gegevens .....26

Plaatsing .....26

Aansluiten opdewaterafvoer .....27

Aansluiten opdewatertoevoer .....27

Warmwateraansluiting. . . . . . . . . . . . . 27

Elektrische aansluiting....28

Demontage 28

Transport. 28

Bescherming tegen vorst (Leegmaken van het apparaat)....28

Afvoeren vandeverpakking en vanuw oude apparaat.... 29

Verpakking .....29

Uw oude apparaat....29

Veiligheidsvoorschriften

Voordat u hetapparaat in gebruik neemt

Lees degebruiksaanwijzing en hetinstallatievoorschrift nauwkeurig door. U vindt daarin belangrijke informatie over plaatsing, gebruik en onderhoud van hetapparaat.

Bewaar degebruiksaanwijzing en hetmontagevoorschrift voor later gebruik of voor een eventuele latere bezitter.

Bijaflevering

• Controleer on ofdeverpakking en deafwasautomaat tijdens het transport beschadigd zijn. Een beschadigd apparaat niet ingebruik nemen maar contact opnemen metuw leverancier.
• Het verpakkin milieuvriendelijk volgens degeldende voorschriften afvoeren.
• Laat kinderen en deonderdelen daarvan spelen. Kans opstikken door vouwdozen enfolie.

Bijdeinstallatie

Hoehetapparaat volgens devoorschriften geplaatst enaangesloten moet worden, kunt unalezen inhet hoofdstuk „Installatie”.

Dagelijks gebruik

• D it a p p a r a a t i s privégebruik inhet huishouden endehuiselijke omgeving.
• Deaf was automaa huishouden gebruiken enalleen voor het aangegeven doel: het afwassen vanhuishoudelijk serviesgoed.
• K i n d e r e n o f p e r s hunbeperkte lichamelijke ofgeestelijke vermogens, motorische storingen, onervarenheid ofgebrekkige kennis nietinstaat zijnhetapparaat veilig tebedienen, mogen ditapparaat alleen onder toezicht ofnainstructie i doordeenverantwoordelijke persoon gebruiken.
• Niet op de ge o pe ofstaan. Het apparaat kan kantelen.
• Bijvrijstaande dat het apparaat naar voren kan kiepen bijtevol geladen servieskdrven.
• Do e g e e n o p l o s indespoelruimte. Kans opexplosie.
  n t e j d m e s f g y e p r o a alleen heel voorzichtig openen. Erkan namelijk heet water uit het apparaat spuiten.
• O m v e r w o n d i n g e n tevoorkomen: deafwasautomaat tijdens het in- enuitladen zokort mogelijk openen.
• Let op deve iligh resp.deaanwijzingen bijhet gebruik opdeverpakkingen vanhet afwas-englansspoelmiddel.

Waarschuwing

Messen en andere voorwerpen metscherpe punten met depunten naar beneden indebestekkorf zetten ofplat inhet messenrek*leggen.

* Afhankelijk vanhetmodel

Bijkinderen inhethuishouden

• Maak gebruik vandekinderbeveiliging. Een nauwkeurige beschrijving vindt uachter indeomslag.
• Laat kinderen spelen ofhet bedienen.
• K i n d e r e n u i t englansspoelmiddel houden. Deze kunnen irritaties inmond, keel enogen veroorzaken oftot verstikking leiden.
• K i n d e r e n u i t afwasautomaat houden, Het water inhet apparaat is geen drinkwater. Erkunnen nog resten afwasmiddel inhet apparaat zijn achtergebleven. Let opdatkinderen niet indetabopvangschaal[22] grijpen. Devingertjes kunnen indesleuven beklemd raken.
• Bijeenhoog bijhet openen ensluiten vandedeur eropletten dat kinderen zich niet tussen dedeur vanhet apparaat endekastdeur eronder wringen en/ofbekneld raken.

Kinderbeveiliging (deurvergrendeling) \*

Debeschrijving vandekinderbeveiliging bevindt zich achterinindeomslag.

* Afhankelijk vanhet model

Kinderbeveiliging (toetsenblokkering)

Ukunt uwafwasautomaat bev tegen hetonbedoeld afbreken vanhet programma (bijv.bijindrukken vantoetsen door kinderen).

Toetsenblokkering activeren:

• Het gekozen programma starten.
• D e t o e t s B ca.4sec. ingedrukt houden tot opdecijferindicatieL verschijnt.

Alstijdens

hetprogrammaverloopeenwillekeurige toets wordt aangetipt, verschijnt opdecijferindicatie. Afbreken vanhet programma (Reset) is niet mogelijk.

Toetsenblokkering deactiveren:

-- D a b q e h s a B a ca4soc. ingedrukt houden tot op de indicatie L uitgaat.
Met het einde vanhet programma
(0:00 opdecijferindicatie) is
deblokkering vandatoetsen opgeheven.a p p
Bijhet uitvallen vandestroom blijven
d detoetsen geplakkeerd. Bijelke nieuwe start vaneenprogramma moet de toetsenblokkering opnieuw geactiveerd worden.

d Bijschade r t v a n d e g e o

• Reparaties enin
  door eenvakkundig monteur worden uitgevoerd. Hierbijmag het apparaat niet ophet lichtnet zijn aangesloten.
  Stekker uit het stopcontact trekken ofdezekering losdraaien resp. uitschakelen. Kraan dichtdraaien.

Bijhetafvoerendvanhetapparaat a a t

• H e t a f g e d a n k t e
  onbruikbaar maken omeventuele ongelukken tevoorkomen.

- H e t a p p a r a a t o p i wijze (laten) afvoeren.

⚠️ Waarschuwing

Kinderen kunnen zichzelf tijdens het spelen inhet apparaat opsluiten (kans opstikken) ofineenandere gevaarlijke situatie geraken.

Trek daarom destekker uit het stopcontact. Aansluitkabel doorknippen

enverwijderen. Deurslot onklaar maken zodat dedeur niet meer sluit.

nl

Kennismaking methet apparaat

Deafbeeldingen vanhet bedieningspaneel en vandebinnenruimte vanhet apparaat vindt uvooraan indeomslag vandeze gebruiksaanwijzing.

Indetekst wordt opdeverschillende posities gewezen.

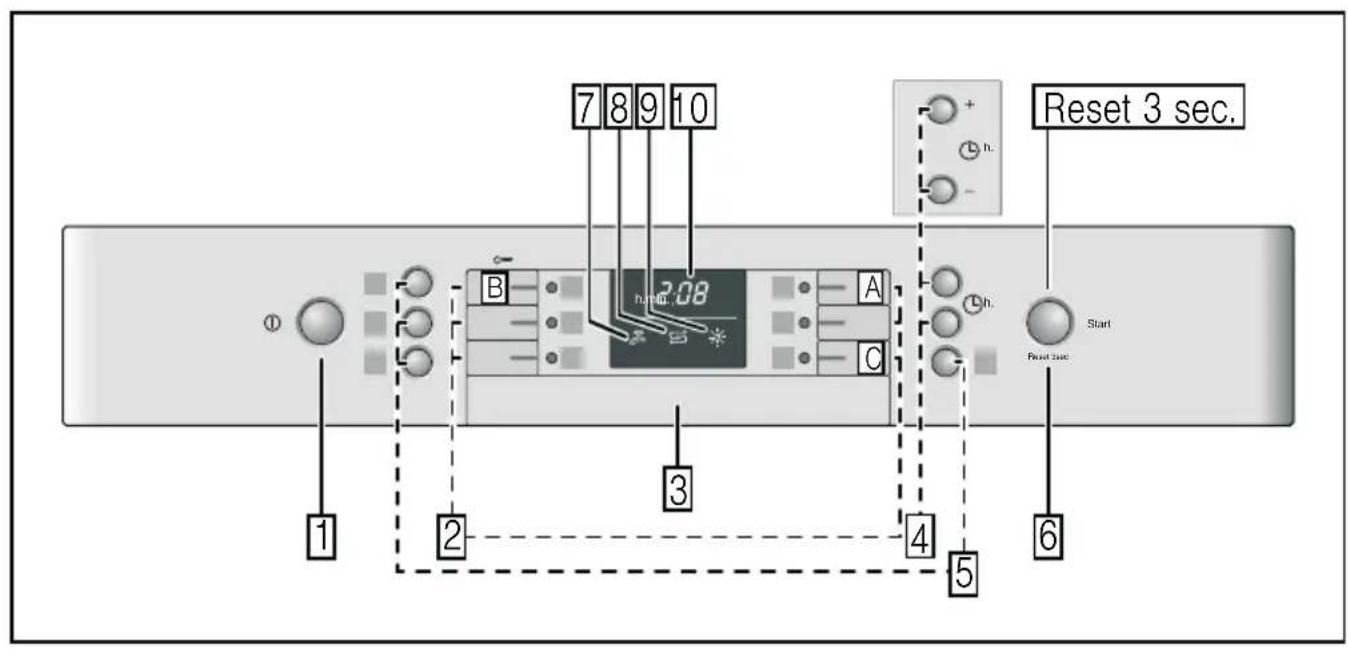

Bedieningspaneel

1 AAN/UIT-schakelaar
2Programmatoetsen**
3 Toetsom dedeur teopenen
4 Starttijd kiezen*
5 Extra functies**
6 START-toets
7 Indicatie „Watertoevoer controleren“
8 Indicatie zout bijvullen
9 Indicatie glansspoelmiddel bijvullen
10 Cijferindicatie

* Afhankelijk vanhetmodel **Aantal afhankelijk vanhetmodel

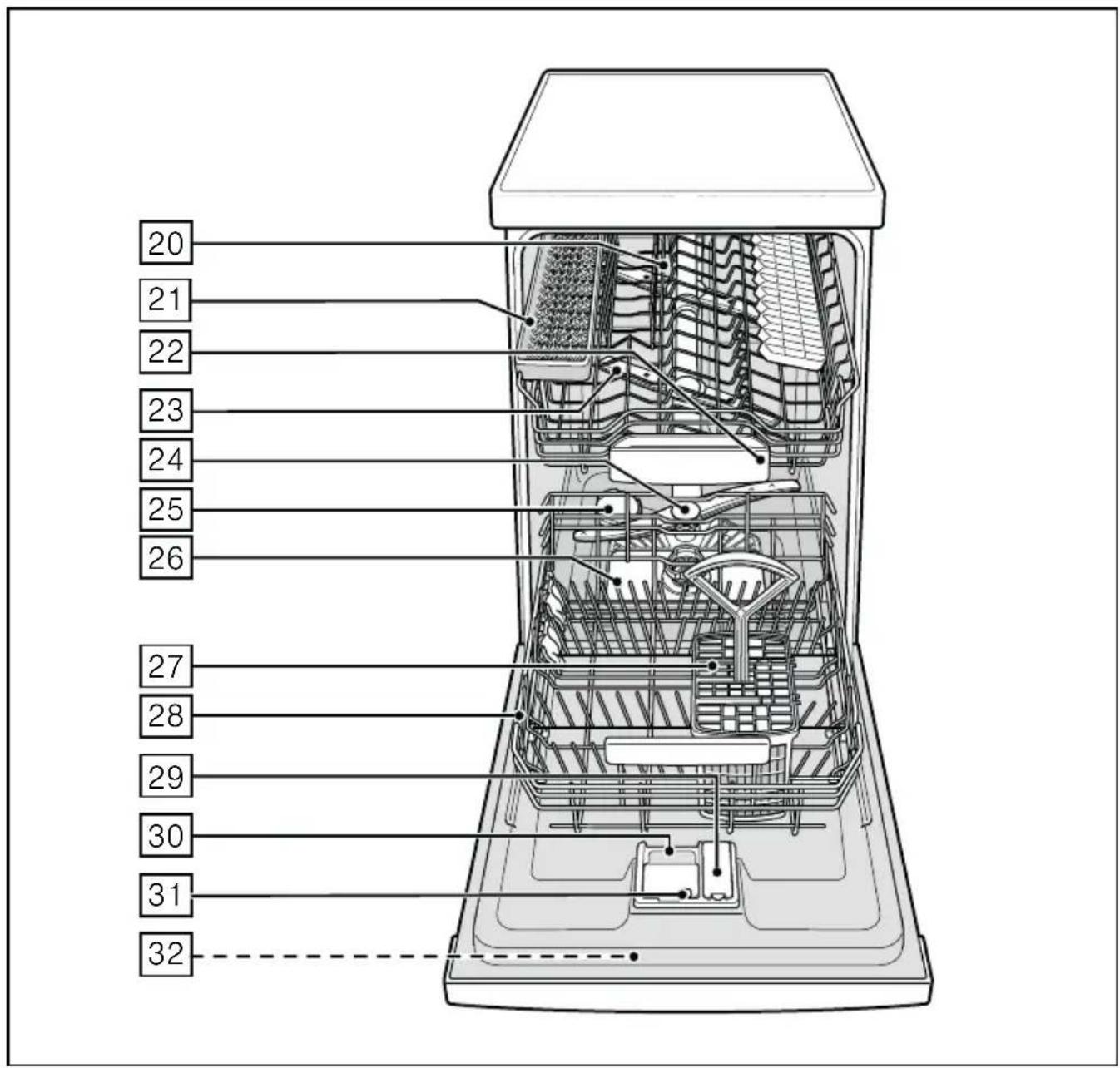

Binnenkant vanhetapparaat

20 Bovenste servieskorf
21 Messenrek*
22 Tab-opvangschaal
23 Bovenste sproeiarmen
24 Onderste sproeiarm
25 Reservoir voor onthardingszout
26 Zeven
27Bestekkorf
28 Onderste servieskorf
29 Voorraadreservoir voor glansspoelmiddel
30 Afwasmiddelbakje
31 Vergrendeling voor afwasmiddelbakje

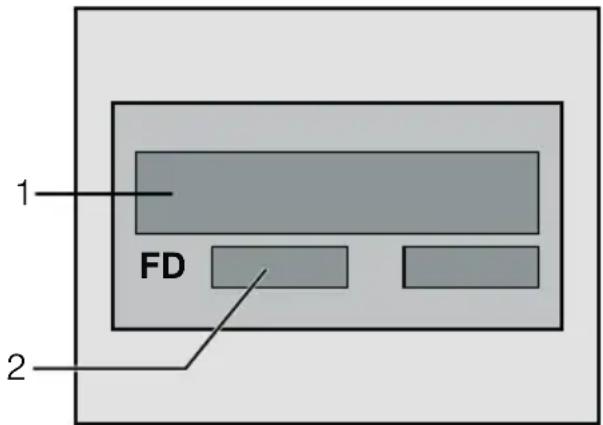

32 Typeplaatje

* Afhankelijk vanhetmodel

Menuoverzicht

De instellingen vindt u in de afzonderlijke hoofdstukken.

H Waterhardheid H:00 -H:07
d Intensief drogen d:00 - d:01
r Glansspoelmiddel r:00 -r:05
R Warmwater R:00 - R:01
P Automatische uitschakeling P:00 - P:02

Wateronthardingsinstallatie

Voor eengoed afwasresultaat heeft deafwasautomaat zacht water, d.w.z. water metweinig kalk nodig. Anders zetten zich witte kalkresten ophet serviesgoed en debinnenkant vandespoelruimte af. Leidingwater meteenhardheidsgraad boven 7°dH (1,2mmol/l) moet onthard worden. Dit gebeurt metbehulp vanonthardingszout (regenereerzout) indewateronthardingsinstallatie vandeafwasmachine.

Deinstelling endaarmee debenodigde hoeveelheid zout zijn afhankelijk vandehardheidsgraad vanhet leidingwater.

Instellen

Dehoeveelheid onthardingszout is van H:00 tot H:07 instelbaar.

Bij de instelwaarde H:00 is geen onthardingszout nodig.

Tabel voor dewaterhardheid

Water-hardheids-waarde°dH	Hardheids-bereik	mmol/l	Instelwaarde op machine
0-6zacht	0-1,1		H:00
7-8zacht	1,2-1,4		H:01
9-10gemiddeld	1,5-1,8		H:02
11-12 gemiddeld	1,9-2,1		H:03
13-16 gemiddeld	2,2-2,9		H:04
17-21 hard	3,0-3,7		H:05
22-30 hard	3,8-5,4		H:06
31-50 hard	5,5-8,9		H:07

• V r a a g de h a r d h e i d s g r a a d v a n h e t water. Informeer bijhet waterleidingbedrijf.
• Deinstelwaarde vindt uindetabe voor dewaterhardheid.
• D e u r sluiten.
• A A N / U I T - s c h a k e l a a r 1 inschakelen.
• Programma toets A ingedrukt
  houden endeSTART-toets 6 net zolang indrukken tot decijferindicatieH:0...brandt.
• Beide toetsen loslaten.
  Deindicatie vantoets A knippert enopdecijferindicatie 10 brandt dedoor defabriek ingestelde waarde 8:04.

Omdeinstelling tewijzigen:

• Programma to e ts C indrukken.
  Bijelke druk opdetoets wordt deinstelwaarde metéén cijfer verhoogd. Als de waarde H:07 is bereikt, dan springt deindicatie weer op H:00 (uit).
• S T A R T - t o e t s 6 indrukken.
  Deingestelde waarde is inhet geheugen opgeslagen.

Onthardingszout

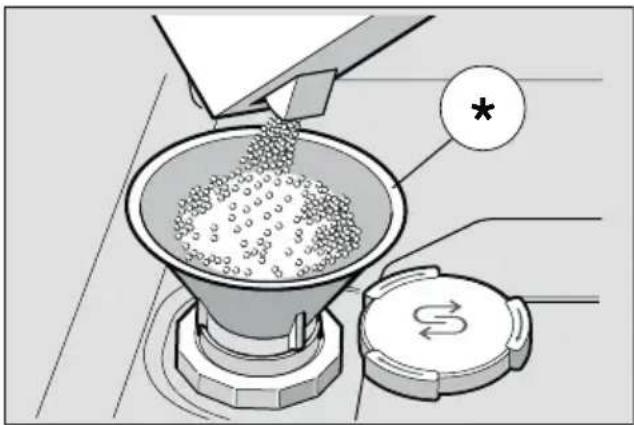

Gebruik vanonthardingszout

Onmiddellijk vóór het inschakelen vanhet apparaat zout bijvullen. Hiermee bereikt u dat de overgelopen zouto onmiddellijk wordt uitgespoeld encorrosie aan hetspoelreservoir wordt voorkomen.

• D es ch r oefdopvanhet voorraadreservoir 25 eraf draaien.
• Het réservoir nodig bijhet eerste gebruik).
• Hierna on tha keukenzout oftabletten).

Hierdoor wordt het water verdrongen enloopt weg.

Zodra deindicatie zout bijvullen 8 op het bedieningspaneel brandt, moet opnieuw zout worden bijgevuld.

Illustration of a cooking process showing a ladle pouring granular material into a funnel with a lid and a switch (no text or symbols)

* Afhankelijk vanhetmodel

Gebruik vanreinigingsproducten metzoutcomponenten

Bijgebruik vangecombineerde reinigingsproducten metzoutcomponenten hoeft inhet algemeen tot eenwaterhardheid van21°dH (37°fH,26°Clarke, 3,7mmol/l) geen onthardingszout gebruikt teworden. Bijeenwaterhardheid boven21°dH is ook hier het gebruik vanonhardingszout noodzakelijk.

Indicatie zout bijvullen/ ontharding uitschakelen

Alsdeindicatie zout bijvullen 8 stoort (bijv. bijgebruik vangecombineerde reinigingsproducten metzoutcomponenten), dan kan deze uitgeschakeld worden.

- G a t e w e r k z o a l s „Onthardingsinstallatie instellen“ is beschreven en de waarde op 4:00 zetten. e t w a t e r v u l l e n ( Hiermee zijn deonthardingsinstallatie en deindicatie zout bijvullen i Uitgeschakeld.

! Waarschuwing

Het zoutreservoir nooit metafwasmiddel vullen. Hierdoor gaat deonthardingsinstallatie kapot.

Glansspoelmiddel

Als indicatie Glansspoelmiddel bijvullen 9 op het bedieningspaneel brandt, dan is er nog glansspoelmiddel voor 1-2 afwasbeurten aanwezig. U moet glansspoelmiddel bijvullen.

Glansspoelmiddel hebt unodig voor streeploos gedroogd serviesgoed enheldere glazen. Gebruik alleen glansspoelmiddel voor huishoudelijke afwasautomaten.

Gecombineerde reinigingsproducten metglansspoelcomponenten kunnen alleen tot eenwaterhardheid van21°dH (37°fH,26°Clarke, 3,7mmol/l) gebruikt worden. Bijeenwaterhardheid boven21°dH is ook hier het gebruik vanglansspoelmiddel noodzakelijk.

- Het voor raad door het lipje ophet deksel in tedrukken enop tetillen.

- G I a n s s p o e l m i d demax. marking indevulopening gieten.

- D e k s e l s l u i t e n - E v e n t u e e l g e m o meteendoekje verwijderen om overmatige schuimontwikkeling bijdevolgende afwasbeurt tevoorkomen.

Hoeveelheid glansspoelmiddel instellen

Dehoeveelheid glansspoelmiddel is van r:00 tot r:06 instelbaar. Stel de hoeveelheid wasverzachter in op r:04 voor een bijzonder goed droogresultaat. In de fabriek is niveau r:04 ingesteld.

Verander dehoeveelheid glansspoelmiddel alleen als er strepen (lagere stand instellen) ofwatervlekken (hogere stand instellen) ophet serviesgoed achterblijven.

- s De q v b i s l 29 ^i openen - A A N / U I T - s c h a k e - P r o g r a m m a t o e t s houden endeSTART-toets 6 net zolang indrukken tot decijferindicatie H:0...aangeeft. - B e i d e t o e t s e n I De indicatie van toets A knippert enopdecijferindicatie 10 brandt dedoor defabriek ingestelde waarde H:04. - P r o g r a m m a t o e t s indrukken tot opdecijferindicatie 10 deindefabriek ingestelde waarde r:04 verschijnt.

Om deinstelling tewijzigen:

- e ^e P ro ^v g ^o r ^o a ^m m ^2 m ^c a ^h t ^o i ^g t ^s t Bijelke druk opdetoets wordt deinstelwaarde metéén cijfer verhoogd. Als de waarde r:06 isbereikt, dan springt deindicatie weer op r:00 (uit). - S T A R T - t o e t s 6 indrul De instelwaarde is opgeslagen.

nl

Indicatie glansspoelmiddel bijvullen uitschakelen

Alsdeglansspoelmiddelindicatie 9 stoort (bijv. bijgebruik vangecombineerde reinigingsmiddelen metglansspoelcomponenten) dan kan deze worden uitgeschakeld.

- G a t e w e r k z o a glansspoelmiddel instellen" is beschreven en de waarde op r:00 zetten.

Hiermee is deindicatie glansspoelmiddel 9 bijvullen uitgeschakeld.

Serviesgoed

Ongeschikt servies

• B e s t e k e n s e r v i e onderdelen.
• Ge v o e l i g e g e d e
  s kunstnijverheidsservies en-vazen en antiek servies. De décoraties zijn niet bestand tegen afwassen ineenafwasautomaat.
• Niet hitte beste ste kunststofvoorwerpen/onderdelen.
• Koperen entinne
• Servies goed da kaarsvet, smeerolie ofverf.

Geglazuurd serviesgoed envoorwerpen vanaluminium enzilver kunnen bijhet afwassen gaan verkleuren ofverbleken.

Ook sommige soorten glas (bijv. voorwerpen vankristal) kunnen dofworden nadat ze vele malen zijn afgewassen.

Schade aan glas enserviesgoed

Oorzaken:

• g l a s s o o r t e n f a b glas.
• c h e m i s c h e s a m e afwasmiddel.
• t e m p e r a t u u r v a r deafwas.

Advies:

• gebruik alleen volgens defabrikant geschikt is voor deafwasautomaat.
• g e b r u i k a f w a s m aangegeven dat het het serviesgoed ontziet.
• glas en bestek n programma zosnel mogelijk uit deafwasmachine halen.

Inruimen

- Grove etensres Afspoelen onder stromend water is niet nodig.

- Het servies go e

- h e t s t e v i g s t omvallen;

- alle soorten deopening naar beneden staan;

- servies goed ofeenholte schuinstaat zodat het water er vanaf kan lopen;

- het des proeia tijdens het ronddraaien niet belemmert.

Hele kleine voorwerpen niet indemachine afwassen. Ze kunnen gemakkelijk uit deservieskorven vallen.

Uitruimen

Om tevermijden dat waterdruppels vandebovenste servieskorf ophet serviesgoed indeonderste servieskorf vallen, is het aan teraden het apparaat vanonder naar boven uit teruimen.

Heet serviesgoed isstootgevoelig! Laat het daarom naafloop van het programma netzo lang inde afwasautomaat afkoelen totuhet goed kunt vastpakken.

Kopjes englazen

Bovenste servieskorf 20

Illustration of a shopping basket containing various household items including a plate, gloves, and kitchen utensils (no text or symbols)

Pannen

Onderste servieskorf 28 i j d e r e n .

Tip

Erg vervuild serviesgoed (pannen) moet indeonderste korf worden ingeruimd. Door de sterkere sproeistraal verkrijgt uzoeen beter afwasresultaat.

Tip

Andere voorbeelden hoe u uwafwasautomaat optimaal inruimen, vindt uoponze homepage. Ukunt deze gratis downloade internetadres vindt uopde achterkant vandeze gebruiksaanwijzing.

nl

Bestekkorf

Bestek altijd ongesorteerd met descherpe kant naar beneden inruimen.

Omverwondingen tevoorkomen: lange, puntige bestekdelen enmessen inhet messenrek leggen.

Illustration of a plastic kitchen drawer containing various utensils and cutlery (no text or symbols)

Omklapbare bordensteunen\*

* Af hankelijk van het model Debordensteunen zijn omklapbaar waardoor pannen, schalen englazen praktischer kunnen worden ingeruimd.

Houder voor kleingoed\*

* Af hankelijk van het model Hier kunnen lichte voorwerpen vankunststofzoals bekers, deksels enz. vastgeklemd worden.

Illustration of a container being lifted by a hook, surrounded by wavy lines (no text or symbols)

Messenrek\*

* Af hankelijk van het model Lange messen en andere lange voorwerpen kunnen horizontaal ingeruimd worden.

Technical illustration of a microchip with internal circuitry and mounting holes (no text or symbols)

Verstellen vandekorfhoogte\*

* Af hankelijk van het model Debovenste servieskorf 20 kan – indien gewenst – indehoogte versteld worden om indebovenste ofindeonderste servieskorf meer ruimte temaken voor hoger serviesgoed.

Hoogte vanhet apparaat81,5cm

	Bovenste korf	Onderste korf
Stand1max.ø	22cm	30cm
Stand2max.ø	24cm	28cm
Stand3max.ø	27cm	25cm

Afhankelijk vandeuitvoering vandebovenste servieskorf inuw model afwasautomaat kunt ukiezen uit eenvandevolgende manieren omtewerk tegaan:

Bovenste servieskorf methendels aan dezijkant

• De bo ven ste ser v uittrekken.
• O m d e k o r f t e l a t e

hendels links enrechts aan debuitenkant vandekorf eenvoor eennaar binnen drukken.

Hierbijdekorf aan dezijkant aan debovenste rand vasthouden om tevoorkomen dat hij plotseling naar beneden valt.

-Omdekorf op tetillen: dekorf aan dezijkant aan debovenste rand vastpakken ennaar boven trekken.

- O vertuig uervan uhem weer inhet apparaat aan beide zijden opdezelfde hoogt ligt. Anders kan dedeur vanhet apparaat niet dicht enheeft debovenste sproeiarm geen verbinding methet aansluitpunt vandewatertoevoer.

Bovenste servieskorf metboven enonder eenpaar rollen

• De bo ven ste ser uittrekken.
• De bo ven ste ser enopdebovenste (stand3) resp.onderste (stand1) rollen weer erinhangen.

nl

Afwasmiddel

U kunt zowel tabletten als poedervormige ofvloeibare afwasmiddelen voor dewasmachine gebruiken, maar nooit handafwasmiddel. Afhankelijk van de vervuiling kan met poedervormig ofvloeibaar afwasmiddel de dosering individueel worden aangepast. Tabs bevatten voor alle afwasprogramma's voldoende werkzame stoffen. Moderne, krachtige afwasmiddelen hebben meestal een laag alkalische receptuur met fosfaat en enzymen. Fosfaten binden de kalk in het water. Enzymen breken zetmeel af en lossen eiwitten op. Minder voorkomend zijn afwasmiddelen zonder fosfaat. Deze hebben iets minder vermogen om kalk te binden en vereisen een hogere dosering. Om gekleurde vlekken (bijv. thee ofketchup) te verwijderen worden meestal bleekmiddelen op basis van zuurstof gebruikt.

Aanwijzing

Neem voor een goed afwasresultaat altijd de aanwijzingen opdeverpakking in acht! Hebt unog andere vragen, dan raden wij - uaan contact op tenemen met defabrikant vanhet afwasmiddel.

Waarschuwing

Let opdeveiligheidsvoorschriften resp.deaanwijzingen bijhet gebruik opdeverpakkingen vanhet afwas-englansspoelmiddel.

Vulafwasmiddel

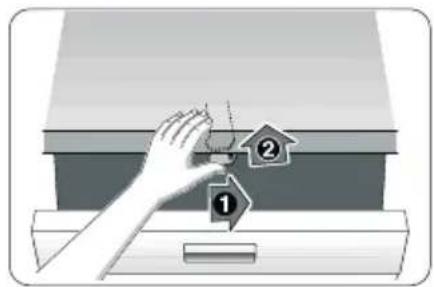

- A l s h e t a f w a s m i c dicht is: vergrendeling [31] bedienen om het teopenen.

Afwasmiddel alleen in het droge afwasmiddelbakje 30 gieten (tablet plat neerleggen, niet opzijn kant). Dosering: ziedeaanwijzingen vandefabrikant opdeverpakking.

Deindeling inhet afwasmiddelbakje 30 biedt hulp bijdejuiste dosering vanpoedervormig ofvloeibaar afwasmiddel.

Gewoonlijk volstaat 20ml-25ml bij normale vervuiling. Bij gebruik van tabs iséén tablet voldoende.

- D e k s e l v a n h e t b t schuiven tot desluiting hoorbaar vastklikt.

Het afwasmiddelbakje gaat, afhankelijk vanhet programma, ophet juiste tijdstip automatisch open. Hetpoedervormige ofvloeibare afwasmiddel wordt inhet apparaat verdeeld enopgelost, het tablet valt indetab-opvangschaal enwordt daar gedoseerd opgelost.

Tip

Alshet serviesgoed niet erg vuil is, kunt un normalerwijze volstaan afwasmiddel dan is aangegeven.

Geschikte reinigings- en onderhoudsmiddelen kunt u online op onze internetsite of bij de Servicedienst bestellen (zie achterkant).

Gecombineerde reinigingsmiddelen

Naast de gebruikelijke afwasmiddelen (Solo) wordt een aantal producten aangeboden met extra functies. Deze producten bevatten behalve afwasmiddel vaak ook glansspoelmiddel en zoutvervangende stoffen (3in1) en, afhankelijk van de combinatie (4in1, 5in1, enz.), ook nog extra componenten zoals glasbescherming of glansmiddel voor roestvrij staal. Gecombineerde reinigingsmiddelen functioneren alleen tot een bepaalde hardheidsgraad (meestal 21°dH). Boven deze grenswaarde moeten zout en glansspoelmiddel worden toegevoegd.

Zodra gecombineerde reinigingsproducten gebruikt worden past het afwasprogramma zich automatisch zodanig aan dat altijd het best mogelijke afwas- endroogresultaat bereikt wordt.

Waarschuwingen

• L e g geen kleine voorwerpen om af tewassen indetab- opvangschaal[22]; hierdoor kan het tablet niet gelijkmatig oplossen.

- A l s u n a d e s t a r t serviesgoed wilt bijvullen, gebruik de tab-opvangschaal 22 dan niet als handgreep voor debovenste servieskorf. Het tablet kan er al inliggen waardoor umethet gedeeltelijk opgeloste tablet incontact komt.

Aanwijzingen

- Optimale afwas- metmibedeikt udoor het gebruik vanlosse afwasmiddelen incombinatie met(apart) gebruik vanonthardingszout englansspoelmiddel.

• Bijkorte progra tabletten door eenverschillende manier vanoplossen eventueel niet devolle reinigingskracht ontwikkelen waardoor er onopgeloste afwasmiddeldeeltjes achterblijven. Voor deze programma's is eenreinigingsmiddel inpoedervorm beter geschikt.
• Bij het programn bijalle modellen) is dedosering vanéén tablet voldoende. Bijgebruik vanpoedervormig afwasmiddel kunt unog wat extra afwasmidde opdebinnenkant vandedeur strooien.
• Ook als de indic en/ofzout bijvullen brandt, verloopt het afwasprogramma bijgebruik vangecombineerd reinigingsmiddelen zonder problemen.
• Bij gebruik van metinwater oplosbaar beschermend omhulsel: het omhulsel alleen metdroge handen vastpakken. Het afwasmiddelbakje moet vóór het vullen absoluut droog zijn, anders kan het afwasmiddel eraan vastplakken.
• A l su v a n g e c o m b i reinigingsmiddelen oplosse afwasmiddelen omschakelt, let er dan op dat dev waterorthardingsinstalatie a m i en dehoeveelheid glansspoelmiddel opdejuiste waarde zijn ingesteld.

Programma-overzicht

Indit overzicht staat het maximaal mogelijke aantal programma's vermeld. Debijpassende programma's enhun rangschikking vindt uophet bedieningspaneel.

Soort serviesgoed	Soort vervuilingProgrammaEventuele		extra functies	Programmaverloop
potten, pannen, niet gevoelig serviesgoed en bestek	erg aangekoekte, ingebrande ofopgedroogde zetmeel- ofeiwithoudende etensresten	Intensief 70°	alle	Voorspoelen Reinigen 70° Tussenspoelen Glansspoelen 69° Drogen
		* Intensief Eco 45°		Voorspoelen Reinigen 45° Tussenspoelen Glansspoelen 69° Drogen
		Auto 45°–65°		Wordt naar mate vandevervuiling metbehulp vanhet sensorsysteem geoptimaliseerd.
gemengd serviesgoed enbestek	licht opgedroogde, in het huishouden gebruikelijke etensresten			Voorspoelen Reinigen 50° Tussenspoelen Glansspoelen 65° Drogen
		Eco 50°
gevoelig serviesgoed, bestek, temperatuurgevoe lige kunststoffen englazen	weinig aangekoekte verse etensresten	Snel 45°	Extra drogen	Reinigen 45° Tussenspoelen Glansspoelen 55°
alle soorten serviesgoed	koud voorspoelen, tussentijdse reiniging	Voorspoelen	geenVoorspoelen

* Het programma Intensief voortreffelijke reinigingsresultaten, zelfs bij erg vervuild serviesgoed. En dit met een energiebesparing tot wel25% in vergelijking met het programma Intensief70°.

Om deze voordelen te benutten moet u de m o der ne af w a s m i d d e l e n gebruiken die hun reinigingskracht al vanaf 45°C ten volle ontwikkelen. Deze afwasmiddelen zijn door de fabrikanten als zodanig gekenmerkt.

E Programmakeuze

Aan dehand vanhet soort serviesgoed en demate vanvervuiling kunt ueenpassend programma uitz

Aanwijzingen voor testinstituten

Testinstituten ontvangen de voorwaarden voor vergelijkende tests op aanvraag per e-mail aan

[e-mail].

Geef wel het typenummer (E-Nr.) en de fabricagedatum (FD) op. Uvindt zeop het typeplaatje 32 opdedeur van het apparaat.

Extra functies

* Af hankelijk van het model Instelbaar via detoetsen extra functies 5.

Tijd besparen (VarioSpeed)\*

Metdefunctie >>Tijd besparen<< kan delooptijd – afhankelijk vanhet gekozen afwasprogramma – metca.20% tot 50% verkort worden. Deopeenbepaald ogenblik optredende wijziging vandelooptijd wordt

opdecijferindicatie 10 aangegeven.

Ombijverkorte looptijd optimale reinigingsresultaten tebereiken worden water- enenergieverbruik verhoogd.

Halve belading\*

Alsumaar weinig afwas hebt (bijv. glazen, kopjes, borden), dan kunt ude „Halve belading” bijschakelen. Hiermee bespaart u water, energie entijd. Vul het afwasmiddelbakje metietsminder afwasmiddel dan zoals aanbevolen bijeenvolle belading vandemachine.

Hygiène\*

Tijdens het reinigingsproces wordt detemperatuur verhoogd. Hierdoor wordt eenverhoogde hygiënestatus bereikt. Deze extra functie is ideaal voor bijv.het afwassen vansnijplanken ofbabyflesjes.

IntensiefZone\*

Perfect voor gemengde belading. U kunt erg vuile potten enpannen indeonderste servieskorf samen metnormaal vervuild serviesgoed indebovenste korf afwassen. Desproeidruk indeonderste servieskorf wordt versterkt, detemperatuur vanhet afwaswater iets verhoogd.

Extra drogen\*

Door een verhoogde temperatuur tijdens het glansspoelen eneenverlengde droogfase kunnen ookkunststof delen beter drogen. Het energieverbruik is iets hoger.

Afwassen

Programmagegevens

Deprogrammagegevens (verbruikswaarden) vindt uindekorte handleiding. Ze hebben betrekking opnormale omstandigheden endeinstelwaardevandewaterhardheid H:04. Verschillende factoren zoals detemperatuur vanhet water endedruk indewaterleiding zijn hierbijvaninvloed enkunnen tot afwijkingen leiden.

Aqua-Sensor\*

* Af hankelijk van het model DeAqua-Sensor is eenoptisch meetsysteem (met lichtstraal) waarmee devertroebeling vanhet afwaswater wordt gemeten.

Afhankelijk vanhet programma treedt deAqua-Sensor inwerking. AlsdeAqua-Sensor actief is, kan „schoon” afwaswater indevolgende reinigingsfase gebruikt worden enhet waterverbruik daardoor met3–6liter verminderd worden. Is het water tevuil, dan wordt het afgepompt endoor vers water vervangen. In deautomatische programma’s worden bovendien temperatuur enlooptijd aan demate vanvervuiling aangepast.

Inschakelen vanhetapparaat

• Kraan hele maa
• A A N / U I T - s c h a k

Deindicatie vanhet laatst gekozen programma knippert. Dit programma blijft gekozen zolang er geen andere programmatoets 2 wordt ingedrukt. Opdecijferindicatie 10 knippert devermoedelijke programmaduur.

- S T A R T - t o e t s 6 indrukken.

Hetprogrammaverloopstart.

Resttijdindicatie

Bijdekeuze vanhetprogramma verschijnt opdecijferindicatie 10 deresterende duur vanhet programma. Deprogrammaduur wordt tijdens hetprogramma bepaald door detemperatuur vanhet water, dehoeveelheid serviesgoed endemate vanvervuiling enkan (afhankelijk vanhe gekozen programma) variëren.

Starttijd kiezen\*

* Afhankelijk vanhetmodel Ukunt hetprogramma tot24uur (instappen vaneenuur) laten starten.

• De u r sl u i t e n .
• A A N / U I T - s c h a k e
• To e t s 4 +indrukken tot de cijferindicatie 10 op h:01 springt.
• To e t s 4 + of- net zovaak indrukken tot deaangegeven tijd aan uw wens voldoet.
• S T A R T - t o e t s 6 indrul degekozen starttijd is geactiveerd.
• O m d e g e k o z e n s t detoets 4 + of - net z o v a a k indrukken tot opdecijferindicatie 10 h:00 verschijnt.

Tot destarttijd kunt uhet programma willekeurig wijzigen.

Eindevanhet programma

Het programma is beeindigd als op de cijferindicatie [10] de waarde 0:00 verschijnt.

Automatisch uitschakelen naafloop van hetprogramma \*

* Afhankelijk vanhetmodel

Om energie te besparen wordt de afwasautomaat 1 minuut naafloop van het programma uitgeschakeld (fabrieksinstelling).

Deautomatische uitschakeling is van P:00 tot P:02 instelbaar.

P:00 Het apparaat wordt nietautomatisch uitgeschakeld

P:01 Uit na 1 min

P:02 Uit na 120 min

- D e u r sluiten.

- A A N / U I T - s c h a k e

- Program m a to e t s houden endeSTART-toets 6 net zolang indrukken tot decijferindicatie H:0...brandt.

- Beide toetsen Deindicatie vantoets A knippert enopdecijferindicatie 10 brandt dedoor defabriek ingestelde waarde H:04.

- P ro g r a m m a t o e indrukken tot opdecijferindicatie[10] deindefabriek ingestelde waarde P:Q I verschijnt.

Omdeinstelling tewijzigen:

- P ro g r a m m a t o e Bijelke druk opdetoets wordt deinstelwaarde metéén cijfer verhoogd. Als de waarde P:02 is bereikt, dan springt deindicatie weer op P:00 (uit).

- S T A R T - t o e t s 6 Deinstelwaarde is opgeslagen.

Uitschakelen vanhet apparaat

Korte tijd na afloopvanhet programma:

- A A N / U I T - s c h a k

- K r a a n d i c h t d r a

- N a af k o e l i n g h apparaat halen.

⚠️ Waarschuwing

Omna afloopvanhet programma het serviesgoed uit teruimen: dedeur helemaal openen enniet opeenkier laten staan. Eventueel nog ontsnappende waterdamp kan gevoelige werkbladen beschadigen.

Onderbreken vanhet programma

- A A N / U I T - s c h a k e Deindicatielampjes gaan uit. Het programma blijft inhet geheugen opgeslagen. Alsbijaansluiting opwarm water ofals het apparaat al is opgewarmd dedeur e van het apparaat geopend werd, s Adeigederst eenpaarminuten opeenkier laten staan endan pas dichtdoen. Anders kan dedeur van het apparaat door expansie (overdruk) I openspringen of water uit het apparaat komen. - O m h e t p r o g r a m m deAAN/UIT-schakelaar 1 weer inschakelen.

Afbreken vanhet programma (Reset)

- S T A R T - t o e t s 6 gedu ca.3seconden indrukken. s Opdecijferindicatie 10 verschijnt 0:01. - H e t p r o g r a m m a afgelopen. Opdecijferindicatie 10 verschijnt 0:00. - A A N / U I T - s c h a k e

Wijzigen vanhet programma

Nahet indrukken vandeSTART-toets 6 kan het programma niet gewijzigd worden. Wijzigen vanhet programma is alleen mogelijk door het programma af tebreken a la a p 1 uitschakelen. (Reset) a l e n (n i e t b i j A q e t s e r v i e s g o e d u

nl

Intensief drogen

Tijdens het glansspoelen wordt detemperatuur verhoogd waardoor het droogresultaat wordt verbeterd. Delooptijd kan hierdoor iets verlengd worden. (Wees voorzichtig metgevoelig serviesgoed!)

• D e u r sluiten.
• A A N / U I T - s c h a k

- P ro g r a m m a t o e t houden en deSTART-toets 6 net zolang indrukken tot de cijferindicatie 10 H:0... brandt.

- Beide toetsen Deindicatie vantoets A knippert enopdecijferindicatie 10 brandt dedoor defabriek ingestelde waardeH:04.

- Programma toet indrukken tot opdecijferindicatie 10 deindefabriek ingestelde waarde 3:00 verschijnt.

Omdeinstelling tewijzigen:

- D o o r i n d r u k k e n u h e t p r o g r a m m a l i n t e n s i e f d:01. of uitschakelen d:00.

- S T A R T - t o e t s 6 in Deinstelwaarde is opgeslagen.

Schoonmaken enonderhoud

Regelmatige controle enonderhoud vanhet apparaat dragen ertoe bijdefecten tevoorkomen. Dit bespaart utijd energernis.

Algemene toestand

evandemachine inschakelen.

s- Ⓐjingedrekt l r u i m t e c o r opkalkaanslag envetresten.

Alsuzulke aanslag aantreft:

- af was middelbak I Qullen! Het apparaat zonder serviesgoed inhet programma met dehoogste afwastemperatuur starten.

Omhet apparaat tereinigen alleen speciaal voor afwasautomaten geschikte afwas/seh zovnakmiddelen gebruiken.

- De u r a f d i c h t i n g meteenvochtig doekje afnemen.

Gebruik bijhet reinigen vanuw afwasautomaat nooit eenstoomreiniger. Defabrikant kan niet aansprakelijk wordt dekunt gestedgevoor eventuele gevolgen.

Devoorkant vanhet apparaat enhet rukeningspaneel regelmatig

meteenvochtig doekje afnemen. Water meteenscheutje afwasmiddel is voldoende. Geen schuursponsjes gebruiken ofschoonmaakmiddelen metschuurmiddelen. Dit kan krassen opdeoppervlakken veroorzaken.

Bijroestvrijstalen apparaten geen sponsjes gebruiken of deze anders vóór het eerste gebruik een aantal keren grondig uitspoelen om corrosie tevoorkomen.

Waarschuwing

Gebruik nooit andere huishoudelijke schoonmaakmiddelen die chloor bevatten! Ze kunnen schadelijk zijn voor degezondheid!

Onthardingszout englansspoelmiddel

- De bijvul indicat controlleren. Eventueel zout en/ofglansspoelmiddel bijvullen.

Zeven

Dezeven 26 zorgen ervoor dat grove etensresten inhet spoelwater niet indeafvoerpomp terechtkomen. Door deze etensresten kunnen dezeven verstopt raken.

Het zevensysteem bestaat uit eengrove zeef, eenvlakke fijne zeef eneenmicrozeef.

- N a e l k e a f w a s b e opetensresten controleren.

- Z e e f c y l i n d e r losdraaien enhet zeefsysteem eruit halen.

Mechanical component diagram showing a rotating valve or pump assembly with no visible text or symbols

Mechanical assembly diagram showing a bolted joint inserted into a cylindrical shaft with a downward arrow indicating force or motion (no text or symbols present)

- Eventuele etens dezeven onder stromend water schoonmaken.

- Zevensysteem volgorde weer erinzetten eneropletten dat degemarkeerde pijlen na het sluiten tegenover elkaar staan.

Sproeiarmen

Kalk enetensresten inhet afwaswater kunnen desproeiopeningen en delagers van de sproeiarmen 23 en 24 blokkeren.

• S pro ei o p e n i n g e opverstopping controleren.
• D e bo v en s t e sp 23 (1/4 slag).

- Deonderste sprc boven eraf trekken.

• S pro ei ar men on schoonmaken.
• S pro ei ar men we vastschroeven.

nl

Storingen zelf verhelpen

De ervaring leert dat veel storingen die in het dagelijks gebruik optreden, door u zelf verholpen kunnen worden. Hiermee bespaart unatuurlijk kosten enbent uer zeker vandat demachine snel weer gebruikt kan worden. In het volgende overzicht vindt u eventuele oorzaken van de storingen en nuttige aanwijzingen om deze te verhelpen.

Aanwijzing

Mocht het apparaat tijdens het afwassen om onbekende redenen stil blijven staan of niet starten, dan dient ueerst defunctie Programma afbreken (reset) uit te voeren. (zie hoofdstuk Afwassen)

Waarschuwing

Alsopdecijferindicatie 10 een foutcode (E:0 / tot E:30), moet altijd eerst destekker vanhet apparaat uit het stopcontact getrokken resp.dezekering uitgeschakeld worden endekraan worden dichtgedraaid.

Bepaalde storingen (ziedevolgende beschrijving vanstoringen) kunt uzelf verhelpen; bijalle andere storingen a.u.b. deServicedienst inschakelen en deaangegeven storingE:XX aangeven.

Waarschuwing

Denk eraan: reparaties mogen alleen door eenvakkundig monteur worden uitgevoerd. Mocht het uitwisselen vaneenonderdeel noodzakelijk zijn, let er dan opdat alleen originele onderdelen gebruikt worden. Ondeskundige reparatie ofgebruik vanniet-originele onderdelen kan aanzienlijke schade engevaar voor degebruiker opleveren.

Afvoerpomp

Grote voedselresten of voorwerpen die niet door de zeven zijn tegengehouden, kunnen de afvoerpomp blokkeren. Het spoelwater staat dan tot boven de zeef. In dit geval:

• Het apparaat e e elektriciteitsnet.
• De boven- 20 en onderzeef 28 verwijderen.
• Z e v e n 26 eruit halen.
• Water eruit sch metbehulp vaneenspons.
• D e w i t t e p o m p a afbeelding) met behulp van een lepel opwippen. De afdekking aan de beugel vastpakken en schuin naar binnen optillen. Afdekking geheel verwijderen.

Mechanical assembly diagram showing a tool interacting with a circular component (no text or symbols visible)

- Schoepenrad co voorwerpen en deze eventueel verwijderen.

- Af de kking weer positie aanbrengen en omlaagdrukken tot hij vastzit (klik).

- Z even mon teren

- Z e v e n w e e r a a n

... bijhet inschakelen

Het apparaat start niet.

• Z e k e r i n g v a n d e h u inorde.
• D e s t e k k e r z i t n i ^- e
• D e d e u r v a n h e t a -p dicht.

... bijhet instellen

Deinstelling kan niet gewijzigd worden, eenprogramma start.

• Verkeerde progra Hetprogramma afbreken (ziehoofdstuk „Programma afbreken (Reset)") en vanvoren afaan beginnen.
• E i n d e v a n h e t p r o afgewacht.

... aanhetapparaat

Deonderste sproeiarm draait moeilijk.

- S pro ei a r m g e b l o w

Dedeur kan niet alleen moeilijk geopend worden. \*

- Kinder beveiliging Degebruiksaanwijzing voor dedeactivering bevindt zich achterinindeomslag.

* Afhankelijk vanhetmodel

Dedeur kan niet sluiten.

- Het de u r s l o t is - slot terug tezetten dedeur metgrote kracht sluiten.

Deksel vanhet afwasmiddelbakje kan niet gesloten worden.

- A f w a s m i d d e l b a ofmechanisme door vastgeplakte afwasmiddelresten geblokkeerd.

Afwasmiddelresten inhetafwasmiddelbakje.

- A f w a s m i d d e l b a vullen vochtig.

Indicatie „Watertoevoer controleren“ 7 brandt.

• K r a a n d i c h t .
• Water to evoer
• Water to evoers

-Zeef aan dekraan verstopt.

- Apparaat uits ( u endestekker uit het stopcontact trekken.

n i-eKt r a; a n h e q i s t h o d c i a -p Zp e a e r f a i t n d i e t R p e v t schoonmaken.

r o g r a m o m a w e t i - K r a a n o p e n d r a - A p p a r a a t i n s c

-Na afloop vanhet programma blijft er water inhet apparaat staan.

- (E:24) Waterafvoerslang verstopt ofgeknikt.

n qZeven verstopt. e a c t i v e e

- (E:25) Waterafvoerpomp geblokkeerd, afdekking vandewaterafvoerpomp niet vastgeklikt (zie Afvoerpomp).

- oZ m ^e g ^v e ^e s ^n p r ^v o ^e n ^r g ^s t ^t n p - P r o g r a m m a n o c

Wachten ophet einde vanhet programma (decijferindicatie geeft 0:00 aan) of functie „Reset” uitvoeren.

Foutcode E:22

- Z e v e n 26 vuil of verstopt.

Bijvulindicatie voor zout 8 en/ ofglansspoelmiddel 9 brandt niet.

k-j Be i j w a u s i m id j i d c e a n t s e h - V o l d o e n d e z o u t, aanwezig.

Denavulindicatie voor speciaal zout 8 brandt.

-n Hd ee tr bzrooukte no .n t b r e a Onthardingszeut bijvullen.k t .

- Sensor herkent Ander speciaal zout gebruiken.

nl

... bijdeafwas

Abnormale schuimvorming

- H a n d a f w a s m i d d glansspoelmiddel. Gemorst glansspoelmiddel leidt tot overmatige schuimvorming. Daarom moet uhet gemorste glansspoelmiddel meteendoekje verwijderen.

Het programma stopt tijdens deafwas.

- S t r o o m t o e v o e r - W a t e r t o e v o e r

Klappende geluiden vandevulventielen

- Wordt veroorz vandewaterleiding maar heeft geen invloed ophet functioneren vanhet apparaat. Deze geluiden kunnen niet verholpen worden.

Klappende/kletterende geluiden tijdens deafwas

- Des pro ei ar m s l serviesgoed. - Het servies goe ingeruimd.

... aanhetserviesgoed

Etensresten ophet serviesgoed.

- Servies goed te ingeruimd, servieskorf tevol. - Teweinig afwasmiddel. - Tezwak afwasp - Sproeiarmen kordronddraaien. - Sproeiers vans - Zeven verstopt - Zeven verkeerd - Afvoerpomp ge - Bovenste servi niet opdezelfde hoogte eringezet.

Erzijn resten thee oflippenstift achtergebleven.

- H e t a f w a s m i d d bleekwerking. - T e l a g e a f w a s w - T e w e i n i g / o n g e

Witte vlekken ophet serviesgoed/de glazen blijven melkkleurig.

Bijhet gebruik vanafwasmiddel zonder fosfaat kan er bijhard leidingwater eerder witte aanslag ophet serviesgoed en debinnenwanden vandemachine ontstaan. - T e w e i n i g / o n g e s - T e z w a k p r o g r a m - o G e d e n / b t r e o k w e n i n i g - n G e e n / b t e k e w e i n i g - O n t h a r dingsinstallatie opeenverkeerde waarde ingesteld. - a D e k s e l p r v a n h e t g i vastgedraaid.

Neem contact opmet defabrikant vanhet reinigingsproduct, vooral als:

- h e t s e r v i e s g o e d programma erg nat is, -a e a r t k t a l g k e a n a m s e l t a g

Doffe, verkleurde glazen, aanslag kan niet worden afgewassen. goed - O n g e s c h i k t a f w a - G l a z e n niet g e s afwasmachine.

Strepen opglazen enbestek, glazen zien edmetaalabhtiguit. o p e l k a a r - T e v e e l g l a n s s p c

Verkleuringen opkunststofdelen.

- oT ger wa emi m a g g e r k g z s - nT de ez nw an ki e pt r o g i rg ae mh

Roestsporen ophet bestek.

- p B e s t e k m n e i n e t v e r r o s e - Z o u t g e h a l t e i n h doondal het deksel vanhet b Izoutrøsevioie niet goed is vastgedraaid e ofbijhet bijvullen zout gemorst werd. e n

Serviesgoed niet droog.

- D e d e u r v a n h e t a tevroeg geopend enhet serviesgoed e I werd her geselfuitgehaalde w e i n i g - E e n p r o g r a m m a t gekozen. e m p e r a t u u r. - c T he i k w t e i a n i w ga / s o m n i g d e d s glansspoelmiddel. - I n t e n s i e f d r o g e - H e t g e c o m b i n e e een slechte droogcapacitiet.

Glansspoelmiddel gebruiken (instelling zie hoofdstuk Glansspoelmiddel).

Servicedienst

Als u de storing niet zelf kunt verhelpen, neem dan contact op met de Servicedienst. De contactgegevens van de dichtstbijzijnde Servicedienst vindt u op de achterkant van deze gebruiksaanwijzing of in de bijgesloten lijst met Servicedienstadressen. Geef aan deServicedienst typenummer (E-Nr.=1) enhet FD-nummer (FD=2)op. U vindt deze gegevens ophet typeplaatje 32 opdedeur vanhet apparaat.

Vertrouw op de deskundigheid van de fabrikant. Neem contact met ons op. U bent er dan van verzekerd dat de reparatie door ervaren technici wordt uitgevoerd die gebruik maken van de originele reserveonderdelen voor uw apparaat.

Installatie

Omdeafwasautomaat goed telaten functioneren moet hij vakkundig worden aangesloten. Degegevens vanwatertoevoer enwaterafvoer en deelektrische aansluitwaarden moeten met devereiste criteria overeenkomen zoals deze indevolgende alinea's resp. inhet montagevoorschrift zijn beschreven. Bijdemontage dejuiste volgorde vandehandelingen aanhouden:

• B i j a f l e v e r i n g c
• P l a a t s e n
• A a n s l u i t e n o p d e
• A a n s l u i t e n o p d e
• Elektrische aan

Veiligheidsvoorschriften

• H e t a p p a r a a t v o l enmontagevoorschrift plaatsen enaansluiten.
• T i jdens het installeren mag deafwasautomaat niet ophet elektriciteitsnet zijn aangesloten.
• O vertuig uervan aardingssysteem vandeelektrische huisinstallatie volgens deelektrotechnische voorschriften is geïnstalleerd.
• D e e l e k t r i s c h e a moeten overeenkomen met degegevens ophet typeplaatje 32 vandeafwasautomaat.
• A l s d e e l e k t r i s c h van het apparaat beschadigd wordt, dan moet deze door eenspeciale aansluitkabel vervangen worden. Omgevaren tevoorkomen mag deze alleen door deServicedienst vervangen worden.
• A l s d e a f w a s m a c h moet worden ingebouwd, dan moet deze volgens devoorschriften bevestigd worden.
• Voor een goede apparaat mogen integreerbare ofonderbouwapparaten alleen onder eendoorlopend werkblad worden ingebouwd dat aan dekasten ernaast is vastgeschroefd.

nl

• H e t a p p a r a a t vaneenwarmtebron (radiator, boiler, fornuis ofandere apparaten die warmte afgeven) installeren enniet onder eenkookplateau inbouwen.
• Na het plaats destekker gemakkelijk tebereiken zijn. (zie Elektrische aansluiting)
• Bijsommige mo Indekunststofbehuizing aan dewateraansluiting bevindt zich eenelektrisch ventiel, indetoevoerslang bevinden zich deaansluitingsleidingen. Deslang niet doorsnijden, dekunststofbehuizing niet inwater onderdompelen.

Waarschuwing

Alshet apparaat niet ineennis staat waardoor eenzijwand toegankelijk is, dan moeten dedeurscharnieren om veiligheidsredenen aan dezijkant afgedekt worden (kans opverwondingen). Deafdekkingen zijn als extra toebehoren tegen meerprijs bijdeServicedienst ofbijuw leverancier verkrijgbaar.

Aflevering

Uw afwasmachine werd indefabriek grondig gecontroleerd opcorrect functioneren. Hierbijzijn kleine watervlekken achtergebleven. Deze zijn nadeeerste afwas verdwenen.

Technische gegevens u u r t

Gewicht:

max. 45kg

Spanning:

220-240 A, 50Hz of 60Hz a p p a r a i

Aansluitwaarde:

2,0-2,4 kW

Zekering:

d0e16A (UKE 13A):

Waterdruk:

minimaal 0,05MPa (0,5bar), maximaal 1 MPa (10 bar). Bijhogere water eendrukreduceerventiel ervoor installeren.

Hoeveelheid binnenstromend water:

minimaal 10 liter perminuut.

Temperatuur vanhet water:

Koud water, bijwarm water max. temperatuur 60°C.

Plaatsing

De vereiste inbouwmaten vindt u in het montagevoorschrift. Hetapparaat metbehulp vandeverstelbare voetjes waterpas zetten. Let eropdat het apparaat stevig staat.

- Geïntegreerde enonderbouwapparaten die naderhand als vrijstaand apparaat worden opgesteld, moeten beveiligd worden tegen kantelen, bijv.door vastschroeven aan dewand ofdoor inbouw onder eendoorlopend werkblad dat aan dekasten ernaast is vastgeschroefd.

- Het a p p a r a a t k a tussen wanden vanhout ofkunststofineenrij keukenmeubelen worden ingebouwd.

Aansluiten opdewaterafvoer

- Denoodzakelijk uinhet montagevoorschrif eensifon metaansluitnippel monteren.

- Afvoerslang m vandemeegeleverde onderdelen opdeaansluitnippel vandesifon aansluiten. Let eropdat dewaterafvoerslang niet geknikt, ingedrukt ofineen gestrengeld is endat eenstopindeafvoer het wegstromen vanhet water niet belemmert!

Aansluiten opdewatertoevoer

- A a n s l u i t i n g v o montagevoorschrift. Detoevoerslang metbehulp vandemeegeleverde onderdelen opdekraan aansluiten. Let eropdat detoevoerslang niet geknikt, platgedrukt ofineengestrengeld is.

- Bijvervanging altijd eennieuwe watertoevoerslang ingebruik worden genomen.

Waterdruk:

minimaal 0,05MPa (0,5bar), maximaal 1 MPa (10 bar). Bijhogere wate eendrukreduceerventiel ervoor installeren.

Hoeveelheid binnenstromend water:

minimaal 10 liter perminuut.

Temperatuur vanhet water:

Bijvoorkeur koud water, bijwarm water max. temperatuur 60°C.

Warmwateraansluiting \*

k * Af h a n k en l i dk ev a n i h e t o n e d e l v f De af was autou m a st kan opkoud ofwarm water tot max. 60°C worden aangesloten.

De aansluiting op warm water wordt aanbevolen als dit uit een energetisch gunstige warmwaterbereiding en een geschikte installatie ter beschikking staat, bijv. een zonneënergie-installatie met circulatieleiding. Hiermee bespaart energie entijd. Met de instelling Warmwater R:01 kunt u u w a p p a r a a t optimaal o p het met warm water afstemmen.

Wij adviseren hierbij een watertemperatuur (temperatuur van het instromende water) van minimaal 40°C en maximaal 60°C. De aansluiting opwarm water wordt niet aanbevolen als het water uit een elektrische boiler ter beschikking wordt gesteld.

Instelling Warmwater:

v a n h e t s i p i p t a r n a . a t - D e u r s i u i p t e n a . a t

- A A N / U I T - s c h a k e

- P ro g r a m m a t o e t s houden endeSTART-toets 6 net zolang.indrukken tot ter drujk. decijferindicatieH:0...brandt.

- Beide toetsen I Deindicatie vantoets A knippert enopdecijferindicatie 10 brandt dedoor defabriek ingestelde waarde H:04.

- Programma toets indrukken tot opdecijferindicatie 10 deindefabriek ingestelde waarde R:00 verschijnt.

Omdeinstelling tewijzigen:

- Door indrukken u de instelling Warmwater uit- R:00 of inschakelen R:01. - S T A R T - t o e t s 6 indrul Deinstelwaarde is opgeslagen.

nl

Elektrische aansluiting

• H e t a p p a r a a t u eenvolgens devoorschriften aangebracht, randgeaard stopcontact op220V tot240V en50Hz of60Hz aansluiten. Zie het typeplaatje 32 voor devereiste zekering.
• Het stop conta vanhet apparaat bevinden enook na het inbouwen gemakkelijk bereikbaar zijn. Alsdestekker niet gemakkelijk bereikbaar is, dan moet ervolgens deveiligheidsvoorschriften eenmeerpolige scheidingsinstallatie meteencontactopening vanminimaal 3 mm aanwezig zijn.
• Verandering en alleen door eenvakkundig monteur worden uitgevoerd.
• Een verlenging aansluitkabel mag alleen door deServicedienst geleverd worden.
• Bij gebruik va mag alleen eentype methet teken geïnstalleerd worden. Alleen deze voldoet aan denu geldende voorwaarden.
• Het apparaat vaneenwaterbeveiligingssysteem. Letop: het functioneert alleen als het apparaat opdestroom is aangesloten.

Demontage

Neem ook hier devolgorde vandehandelingen inacht.

• A p p a r a a t v a n h loskoppelen.
• K r a a n d i c h t d r a
• A a n s l u i t i n g o p toevoer loskoppelen.
• Bevestigings s o meubeldelen losdraaien.
• D e p l i n t - i n d i e n demonteren.
• A p para a t er u i t h a l e n endaarbijdeslang voorzichtig naar voren trekken.
  [Non-Text]
  [Non-Text]
  h a l e n

Transport

i Afwasmachinetleeg lated lopen einlasse onderdelen vastzetten.

Hetapparaat indevolgende stappen legen:

• K r a a n o p e n d r a a
• t D e u r s l u i t e n
• A A N / U I T - s c h i n k d e

Deindicaties vanhet laatst gekozen programma gaan branden.

- Programma met d temperatuur kiezen.

Opdecijferindicatie 10 verschijnt devermoedelijke duur vanhet programma.

• S T A R T - t o e t s 6 indrul
  i Programa startn sl u it i n g
• N a c a . 4 m i n u t e n zolang indrukken tot

de cijferindicatie 0:01 aangeeft.r i s c h Naca.1 minuut verschijnt op de cijferindicatie 0:00.

e A p a r d a e k s i c th sack h dichtdraaien.

Apparaat alleen rechtopvervoeren.

(Om tevoorkomen dat resterend water inhet besturingsmechanisme terechtkomt

wat to'veenverkeerd i en programmaverloopleidt.)

Bescherming tegen vorst

Alshet apparaat ineenvoor vorst gevoelige ruimte staat

(bijv.ineenvakantiehuisje), danmoet u het apparaat helemaal leeg

(ziteTransport) k tr ic i te i ts
- K r a a n d i c h t d r a a
a losmaken.enlaten leeglopen.
d e w a t e r a f v o e r e n

h ro e v en van de
n a a n w e z i g -

Afvoeren vandeverpakking envanuw oude apparaat

Zowel deverpakking vanhet nieuwe apparaat als het oude apparaat bevat waardevolle grondstoffen enmateriaal dat hergebruikt kan worden.

Deafzonderlijke delen a.u.b. gesorteerd afvoeren.

Ukunt bijuw leverancier ofbijdegemeente informeren hoe uuw oude apparaat enhet verpakkingsmateriaal kunt (laten) afvoeren.

Verpakking

Alle kunststof delen van het apparaat zijn gemerkt meteengestandaardiseerd afkortingsteken (bijv.>PS< polystyreen). Hierdoor is bijhet afvoeren vanhet apparaat eenscheiding per soort vandekunststofafvaldelen mogelijk. Neem a.u.b. deaanwijzingen voor deveiligheid onder „Bijlevering” inacht.

Uw oude apparaat

Neem a.u.b. deaanwijzingen voor deveiligheid onder „Bijhet afvoeren" inacht.

Dit apparaat is gekenmerkt inovereenstemming met deEuropese richtlijn2002/96/EC afgedankte elektrische enelektronische apparatuur (waste electrical and electronic equipment - WEEE). Derichtlijn geeft het kader aan voor deindeEU geldende terugname enverwerking vanoude apparaten.

Kinderbeveiliging (deurvergrendeling) \*

40

41

42

40 Kinderbeveiliging activeren.
41 Deur openen bij geactiveerde kinderbeveiliging.
42 Kinderbeveiliging deactiveren.

Zorg dat de deur van het apparaat altijd goed gesloten is als u het apparaat verlaat. Alleen zo kunt u uw kinderen tegen eventuele gevaren beschermen.

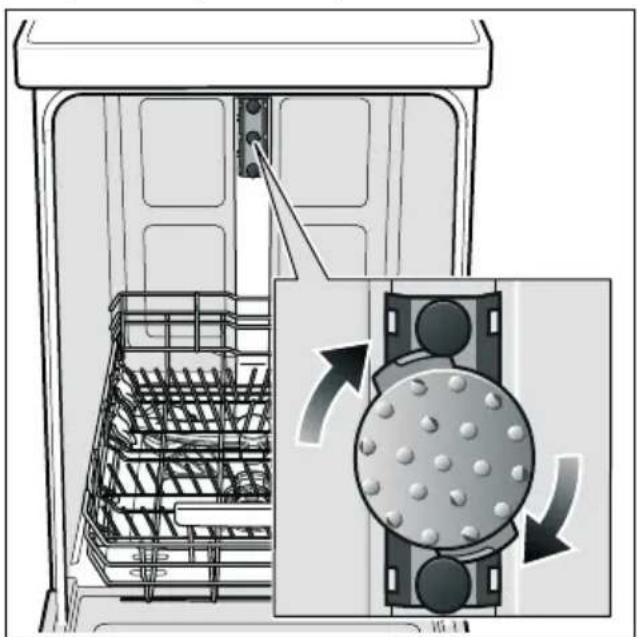

Bakplaat-sproeikop \*

Diagram showing a refrigerator interior with a close-up of its side panel and its internal structure, illustrating the mechanism of moving or rotating around a spherical object (no text or symbols present)

Technical line drawing of an open kitchen appliance with internal compartments and a door (no text or symbols)

Grote bakplaten of roosters en borden met een doorsnede van meer dan 30 cm (gourmetborden, pastaborden, onderborden) kunt u met behulp van deze sproeikop reinigen. Hiertoe de bovenste servieskorf eruit halen en de sproeikop zoals afgebeeld erin zetten.

De bakplaten zoals afgebeeld inruimen zodat de sproeistraal alle delen kan bereiken (maximaal 2 bakplaten en 2 roosters).

De afwasautomaat altijd met de bovenste servieskorf of de bakplaat-sproeikop gebruiken!

* niet bij alle modellen

Als aanvulling op de garantie-aanspraken tegenover de verkoper in de koopovereenkomst en als aanvulling op onze garantie op het apparaat wordt u schadeloos gesteld als aan onderstaande voorwaarden wordt voldaan:

1. Als door een fout in ons AquaStop-systeem waterschade wordt veroorzaakt, vergoeden wij de schade aan particuliere gebruikers.

Om het waterbeveiligingssysteem te garanderen moet het apparaat op het elektriciteitsnet zijn aangesloten.

1. Deze aansprakelijkheidsgarantie geldt voor de levensduur van het apparaat.
2. Voorwaarde voor aanspraak op garantie is dat het apparaat met AquaStop vakkundig en overeenkomstig ons installatievoorschrift is opgesteld en aangesloten.

Hiertoe behoort ook de vakkundig gemonteerde verlenging van de AquaStop (origineel toebehoren). Onze garantie heft geen betrekking op defecte toevoerleidingen of armaturen tot aan de AquaStop-aansluiting op de kraan.

1. Tijdens het gebruik van het apparaat hoeft u er in principe niet bij te blijven resp. na het gebruik om veiligheidsredenen de kraan dicht te draaien.

Alleen bij langere afwezigheid, bijv. als u een paar weken op vakantie gaat, moet de kraan worden dichtgedraaid.

Verzoek om reparatie en advies bij storingen

NL 088 424 4010

B 0 7 0 2 2 2 1 4 1

De contactgegevens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen.

Robert Bosch Hausgeräte GmbH

Carl-Wery-Straße 34

81739 München

Germany

www.bosch-home.com

Interior view of a Bosch washing machine showing internal components and control panel (no readable text or symbols)

Geschirrspüler

BOSCH

de Gebrauchsanleitung

de Inhaltsverzeichnis

Sicherheitshinweise....4

Bevor Sie das Gerät inBetriebnehmen. 4

Bei der Anlieferung. . . . . . . . . . . . . . . . . . 4

Bei der Installation .....4

Im täglichen Betrieb .....4

Bei Kindern im Haushalt. . . . . . . . . . . 5

Türverriegelung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Tastensperre....5

Bei auftretenden Schäden. . . . . . . . . . . . 5

Bei der Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Gerät kennen lernen....6

Bedienblende .....6

Geräteinnenraum .....6

Menü Übersicht. 6

Enthärtungsanlage....7

Einstellen 7

Wasserhärtetabelle. . . . . . . . . . . . . . . . . . 7

Spezialsalz S....8

Verwendung von Spezialsalz .....8

Reiniger mit Salzkomponente.....8

Enthärtung ausschalten .....8

Klarspüler \*......9

Klarspülermenge einstellen. . . . . . . . 9

Klarspülernachfüllanzeige ausschalten....9

Geschirr....10

Nicht geeignet.....10

Glas- und Geschirrschäden .....10

Einräumen....10

Ausräumen. 10

Tassen und Gläser .....10

Töpfe. 11

Besteckkorb .....11

Klappstacheln. 11

Kleinteilehalter 12

Messerablage....12

Korbhöhe verstellen .....12

Reiniger....14

Reiniger einfüllen 14

Kombireiniger....15

Programmübersicht.....16

Programmauswahl .....16

Hinweise für Testinstitute .....16

Zusatzfunktionen .....17

Zeit sparen (VarioSpeed) .....17

Halbe Beladung .....17

Hygiene.... 1 7

IntensivZone .....17

Extra Trocknen .....17

Geschirrspülen 17

Programmdaten. 17

Aquasensor....17

Gerät einschalten. 17

Restlaufanzeige. . . . . . . . . . . . . . . . . . . . . . . . 17

Zeitvorwahl....18

Programmende .....18

Automatisches ausschalten nach

Programmende .....18

Gerät ausschalten. . . . . . . . . . . . . . . . . . 18

Programm unterbrechen .....18

Programm abbrechen.....18

Programmwechsel....19

Intensivtrocknung. . . . . . . . . . . . . . . . . . . . . . . . 19

Wartung und Pflege 19

Gesamtzustand der Maschine.....19

Spezialsalz und Klarspüler. . . . . . . . . 19

Siebe....20

Sprüharme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Störungen selbst beheben ..... 21

Abwasserpumpe .....21

... beim Einschalten. . . . . . . . . . . . . . . . . . . 22

... beim Einstellen .....22

... am Gerät 22

... beim Spülen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

... am Geschirr. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Kundendienst. 24

Installation 24

Sicherheitshinweise. . . . . . . . . . . . . . 24

Anlieferung .....25

Technische Daten .....25

Aufstellung. 25

Abwasseranschluss. . . . . . . . . . . . . . . 26

Frischwasseranschluss .....26

Warmwasseranschluss .....26

Elektrischer Anschluss.....27

Demontage .....27

Transport. 27

Frostsicherheit

(EntleerendesGerätes)....27

Entsorgung....28

Verpackung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Altgeräte .....28

Sicherheitshinweise

Bevor Sie das Gerät in Betriebnehmen

Lesen Sie Gebrauchs- und

Montageanleitung aufmerksam durch!

Sieenthalten wichtige Informationen über Aufstellen, Gebrauch und Wartung desGerätes.

Bewahren Sie alle Unterlagen für späteren Gebrauch oder für Nachbesitzerauf.

Bei der Anlieferung

• Überprüfen Sie Geschirrspüler sofort auf Transportschäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb, sondern halten Sie Rücksprache mit Ihrem Lieferanten.
• E n t s o r g e n S i e Verpackungsmaterial bitte ordnungsgemäß.
• Verpackung un spielenden Kindern überlassen. Es besteht Erstickungsgefahr durch Faltkartons und Folien.

Bei der Installation

Wie das Gerät ordnungsgemäß aufgestellt und angeschlossen wird, lesen sie im Kapitel „Installation“.

Im täglichen Betrieb

• Dieses Gerät is Gebrauch im Privathaushalt und das häusliche Umfeld bestimmt.
• Benutzen Sie d'im Haushalt und nur zum angegebenen Zweck: Dem Spülen von Haushaltsgeschirr.
• Kinder oder Per ihrer Physis, Sensorik oder geistigen Fähigkeit oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu bedienen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortlichen d Person benutzen.
• Setzen oder ste die geöffnete Tür. Das Gerät könnte kippen.
• Beachten Sie bei überladenen Körben das Gerät kippen kann.
• Geben Sie kein Spülbaum. Es bestehile nich Explosionsgefahr.
• Die Tür während vorsichtig öffnen. Es besteht die Gefahr, dass heißes Wasser aus dem Gerät spritzt.
• Der Geschirrspil zum Be- und Entladen geöffnet werden, um Verletzungen wie z.B. durch Stolpern zu verhindern.
• Beachten Sie die Gebrauchshinweise auf den Verpackungen von Reiniger- und Klarspülerprodukten.

Warning

Messer und andere Utensilien mit scharfen Spitzen müssen im Besteckkorb mit den Spitzen nach unten oder in der Messerablage* in waagrechter Lage eingeordnet werden.

* je nach Modell

Bei Kindern im Haushalt

• Nutzen Sie, f Kindersicherung. Eine genaue Beschreibung finden Sie hinten im Umschlag.
• Erlauben Sie Gerät zu spielen oder es zu bedienen.
• H a l t e n S i e K i Klarspüler fern. Diese können Verätzungen in Mund, Rachen und Augen verursachen oder zum Ersticken führen.
• H al ten S i e K i n Geschirrspüler fern. Das Wasser im Spülraum ist kein Trinkwasser, es könnten sich noch Reste von Reiniger darin befinden. Achten Sie darauf, dass Kinder nicht in die Tab-Auffangschale 22 greifen. Kleine Finger könnten sich in den Schlitzen einklemmen.
• A c h t e n S i e b e i Gerät beim Öffnen und Schließen der Tür darauf, dass Kinder sich nicht zwischen Gerätetür und darunter liegender Schranktür einklemmen oder quetschen.

Kindersicherung (Türverriegelung) \*

Die Beschreibung der Kindersicherung befindet sich hinten im Umschlag.

* je nach Modell

Kindersicherung (Tastensperre)

a Sie könnenvlhroGeräthgegem d e n , d unbeabsichtigtes Programm abbrechen (z.B. Fehlbedienung durch Kinder) sichern.

Tastensperre aktivieren:

K - i G d e v r ü n n s n c i h c t h e t s, pn r i - T a s t e B ca. 4 sec. gedrückt ha n d ois E L in de p Z i f l e r n a n z e i g e e r s o h e i n t. g e r

Wird während des Programmablaufes eine beliebige Taste betätigt, erscheint in der Ziffernanzeige. Ein Abbrechen des Programms (Reset) ist nicht möglich.

Tastensperre deaktivieren:

- Taste B ca.4 sec. gedrückt hal bis LL in der Anzeige erlischt.

Mit dem Programmende (0:00 in der Ziffernanzeige) ist die Tastensperre aufgehoben. Bei einem Netzausfall bleibt die Tastensperre erhalten. Bei jedem neuen Programmstart muss die Tastensperre wieder aktiviert werden. einem hochei

Bei auftretenden Schäden

- Reparaturen und durch Fachleute ausgeführt werden. Dazu muss das Gerät vom Netz getrennt sein. Netzstecker ziehen oder Sicherung ausschalten. Wasserhahn zudrehen.

Bei der Entsorgung

• Machen Sie aus unbrauchbar, um spätere Unfälle damit auszuschließen.
• F ü h r e n S i e d a s ordnungsgemäßen Entsorgung zu.

Warning

Kinder könnten sich im Gerät einsperren (Erstickungsgefahr) oder in andere Gefahrensituationen geraten.

Deshalb: Netzstecker ziehen, Netzkabel durchtrennen und beseitigen. Türschloss so weit zerstören, dass die Tür nicht mehr schließt.

de

Gerät kennen lernen

Die Abbildungen der Bedienblende und des Geräteinnenraumes befinden sich vorne im Umschlag.

Auf die einzelnen Positionen wird im Text verwiesen.

Bedienblende

1 EIN-/AUS-Schalter
2 Programmtasten **
3 Türöffner
4 Zeitvorwahl *
5 Zusatzfunktionen **
6 START-Taste
8 Salznachfüllanzeige
10 Ziffernanzeige

7 Anzeige „Wasserzulauf prüfen“

9 Klarspülernachfüllanzeige

* je nach Modell
** Anzahl je nach Modell

Geräteinnenraum

20 Oberer Geschirrkorb
21 Messerablage *
22 Tab-Auffangschale
23 Obere Sprüharme
24Unterer Sprüharm
25 Vorratsbehälter für Spezialsalz
26 Siebe
27 Besteckkorb
28 Unterer Geschirrkorb
29 Vorratsbehälter für Klarspüler
30 Reinigerkammer
31 Verschlussriegel für Reinigerkammer
32 Typenschild

* je nach Modell

Menü Übersicht

Die Einstellungen finden Sie in den einzelnen Kapiteln.

H Wasserhärte H:00 -H:07
d Intensivtrocknung d:00 - d:01
-, Klarspüler r:00 - r:06
R Warmwasser R:00 - R:01
P Automatische Abschaltung P:00 - P:02

Enthärtungsanlage

Für gute Spülergebnisse benötigt der Geschirrspüler weiches, d.h. kalkarmes Wasser, sonst lagern sich weiße Kalkrückstände auf Geschirr und Innenbehälter ab.

Leitungswasser oberhalb von 7°dH (1,2mmol/l) muss enthärtet werden. Dies geschieht mit Hilfe von Spezialsalz (Regeneriersalz) in der Enthärtungsanlage des Geschirrspülers.

Die Einstellung und damit die benötigte Salzmenge ist abhängig vom Härtegrad Ihres Leitungswassers (siehe Tabelle).

Einstellen

Die Salzzugabemenge ist von H:00 bis H:07 einstellbar.

Bei dem Einstellwert H:00 ist kein Salz erforderlich.

Wasserhärtetabelle

Wasser-Härtewert°dH	Härte-bereich	mmol/l	Einstellwert an der Maschine
0-6weich	0-1,1		H:00
7-8weich	1,2-1,4		H:01
9-10mittel	1,5-1,8		H:02
11-12mittel	1,9-2,1		H:03
13-16mittel	2,2-2,9		H:04
17-21hart	3,0-3,7		H:05
22-30hart	3,8-5,4		H:06
31-50hart	5,5-8,9		H:07

• Härtewert Ihres Leitungswasser Erfahrung bringen. Hier hilft das Wasserwerk.
• Einstellwert aus der Wasserhärentnehmen.
• Tür schließen.
• E I N - / A U S - S c h a l t e r 1 einschalten.
• Program taste □A gedrückt halten und START-Taste 6 so lange drücken, bis die Ziffernanzeige H:0... anzeigt.
• Beide Tasten loslassen. Die Leuchtanzeige der Taste A blinkt und in der Ziffernanzeige 10 leuchtet der werkseitig eingestellte Wert H:04.

Um die Einstellung zu verändern:

- Program taste C drücken.

Mit jedem Drücken der Taste erhöht sich der Einstellwert um eine Stufe; ist der Wert H:07 erreicht, springt die Anzeige wieder auf H:00 (aus).

- S T A R T - T a s t e 6 drücken. Der Einstellwert ist im Gerät gespeichert.

de

Spezialsalz S

Verwendung von Spezialsalz

Das Salznachfüllen muss immer unmittelbar vor dem Einschalten des Gerätes erfolgen. So wird erreicht, dass übergelaufene Salzlösung sofort ausgespült wird und keine Korrosion am Spülbehälter auftreten kann.

• Öffnen Sie den Vorratsbehälters 25.
• F ü l l e n S i e d e n (nur bei der ersten Inbetriebnahme nötig).
• F ü l l e n S i e d a n Speisesalz oder Tabletten) ein.

Dabei wird Wasser verdrängt und läuft ab.

Sobald die Salznachfüllanzeige 8 in der Blende leuchtet, sollte wieder Spezialsalz nachgefüllt werden.

Illustration of a conveyor belt system with particles being poured into a funnel, accompanied by a close-up of a circular component (no text or symbols)

* je nach Modell

Verwendung von Reinigern mit Salzkomponente

Bei Verwendung von kombinierten Reinigern mit Salzkomponente kann im Allgemeinen bis zu einer Wasserhärte von 21°dH (37°fH, 26°Clarke, 3,7mmol/l) auf Spezialsalz verzichtet werden. Bei Wasserhärten über 21°dH ist auch hier die Verwendung von Spezialsalz erforderlich.

Salznachfüllanzeige / Enthärtung ausschalten

Wenn die Salznachfüllanzeige 8 stört (z.B. bei Verwendung von kombinierten Reinigern mit Salzkomponente), kann sie ausgeschaltet werden.

• Vorgehen wie um „Enthärtungsanlage einstellen“ beschrieben und den Wert auf 4:00 stellen. Schraubverschl Damit sind Enthärtungsanlage und Salznachfüllanzeige ausgeschaltet. Behalteter W a

Warning

Füllen Sie niemals Rehiger in den Spezialsalzbehälter. Sie zerstören damit die Enthärtungsanlage.

Klarspüler ✱

Sobald die Klarspülernachfüllanzeige 9 in der Blende leuchtet, ist noch eine Klarspülreserve von 1 - 2 Spülvorgängen vorhanden. Klarspüler sollte nachgefüllt werden.

Der Klarspüler wird für fleckenloses Geschirr und klare Gläser benötigt.

Verwenden Sie nur Klarspüler für Haushaltsgeschirrspüler.

Kombinierte Reiniger mit Klarspülerkomponente können nur bis zu einer Wasserhärte von 21°dH (37°fH, 26°Clarke, 3,7mmol/l) verwendet werden. Bei Wasserhärten über 21°dH ist auch hier die Verwendung von Klarspüler erforderlich.

- Öffnen Sie de indem Sie die Lasche am Deckel drücken und anheben.

- K l a r s p ü l e r v o r der Einfüllöffnung einlaufen lassen.

- D e c k e l s c h l i e B einrastet.

- Übergelaufenen einem Tuch entfernen, damit es beim nächsten Spülgang nicht zu übermäßiger Schaumbildung kommt.

Klarspülermenge einstellen

Die Klarspülerzugabemenge ist von r:00 bis r:05 einstellbar. Stellen Sie die

Klarspülerzugabemenge auf r:04 um ein sehr gutes Trocknungsergebnis zu erhalten. Werkseitig ist die Stufe r:04 bereits eingestellt.

Ändern Sie die Klarspülermenge nur, wenn Schlieren (niedrigere Stufe einstellen) oder Wasserflecken (höhere Stufe einstellen) auf dem Geschirr zurückbleiben.

- Tür schließen.

- EIN-/AUS-Schalter 1 einschalten.

- R r o q a t s m b m e t h a ä s l t e r und START-Taste 6 so lange drücken, bis die Ziffernanzeige H:0... anzeigt.

- Beide Tasten I o Die Leuchtanzeige der Taste A blinkt und in der Ziffernanzeige 10 leuchtet der werkseitig eingestellte Wert H:04.

- Programmtaste in der Ziffernanzeige 10 der werkseitig eingestellte Wert r:04 erscheint.

Um die Einstellung zu verändern:

- Program taste Mit jedem Drücken der Taste erhöht sich der Einstellwert um eine Stufe; ist s der Wert r:05 erreicht, springt die max. Anzeige wieder auf r:00 (aus).

- S T A R T - T a s t e 6 dr Der Einstellwert ist gespeichert.

Klarspülernachfüllanzeige ausschalten

Wenn die Klarspülernachfüllanzeige 9 stört (z.B. bei Verwendung von kombinierten Reinigern mit Klarspülerkomponente), kann sie ausgeschaltet werden.

- Vorgehen wie un einstellen" beschrieben und den Wert auf r:00 stellen er hörba Damit ist die Klarspülernachfüllanzeige 9 ausgeschaltet.

de

Geschirr

Nicht geeignet

• B e s t e c k - u n d
• Empfindliche

kunstgewerbliches und antikes

Geschirr. Diese Dekore sind nicht spülmaschinenfest.

• Nicht hit zebes
• K u p f e r - u n d Z
• Geschirrteile,

Schmierfett oder Farbe verunreinigt sind.

Aufglasdekore, Aluminium- und Silberteile können beim Spülen zum Verfärben und Verblassen neigen. Auch einige Glassorten (wie z.B.

Kristallglasgegenstände) können nach vielen Spülgängen trüb werden.

Glas- und Geschirrschäden

Ursachen:

• G I a s a r t u n d G I
• Chemische Zus Reinigers.
• Wasser temperature Spülprogramms.

Empfehlung:

• Nur Gläser und die vom Hersteller als spülmaschinenfest bezeichnet werden.
• Reiniger verwe geschirrschonend gekennzeichnet ist.
• Glas und Beste Programmende möglichst bald aus dem Geschirrspüler entnehmen.

Einräumen

- Grobe Speisere Vorspülen unter fließendem Wasser ist nicht nötig.

G e G s e c h i r t e i l e a u s D e k e o s r g h i r r e s o e i n kann.
- a l l e G e f ä ß e m

t ä n unteni stehen. K u n s t s t o n ñ d e i s l c e h j m j t W ö l k
d i e vertiefungen schräg stehen, damit das Wasser ablaufen kann. h e ,
- es die Drehun und 24 nicht behindert.

Sehr kleine Geschirrteile sollten nicht in der Maschine gespült werden, da sie leicht aus den Körben fallen können.

Ausräumen

Um zu vermeiden, dass Wassertropfen vom oberen Korb auf das Geschirr im unteren Korb fallen, ist es empfehlenswert, das Gerät von unten nach oben zu schleeren.

Heßes Geschirr ist stoßempfindlich! 9 d e Lassen Sie es deshalb nach

Programmende so lange im Geschirrspüler abkühlen, bis Sie es gut anfassen können.

Tassen und Gläser Porzellan verwe

Oberer Geschirrkorb 20

Töpfe

Unterer Geschirrkorb 28

Interior view of a multi-tiered kitchen appliance with cutlery and utensils (no text or symbols visible)

Tipp

Stark verschmutztes Geschirr (Töpfe) sollten Sie im Unterkorb einräumen. Aufgrund des stärkeren Sprühstrahls erhalten Sie so ein besseres Spülergebnis.

Tipp

Weitere Beispiele, wie Sie Ihren Geschirrspüler optimal einräumen können, finden Sie auf unserer Homepage als kostenlosen Download. Die entsprechende Internetadresse entnehmen Sie bitte der Rückseite dieser Gebrauchsanleitung.

Besteckkorb

Bestecke sollten Sie immer unsortiert mit der spitzen Seite nach unten einordnen. Um Verletzungen zu vermeiden, legen Sie lange, spitze Teile und Messer auf die Messerablage.

Illustration of a plastic kitchen drawer containing various utensils and cutlery (no text or symbols)

Klappstacheln \*

* je nach Modell Die Stacheln sind umklappbar, zum besseren Einordnen von Töpfen, Schüsseln und Gläsern.

de

Kleinteilehalter \*

* je nach Modell

Damit können leichte Kunststoffteile wie z.B. Becher, Deckel usw. sicher gehalten werden.

Illustration of a container being lifted by a hook, surrounded by coiled wires (no text or symbols)

Messerablage \*

* je nach Modell

Lange Messer und andere Utensilien können in waagrechter Lage eingeordnet werden.

Technical illustration of a microchip or electronic component with internal wiring and mounting holes (no text or symbols)

Korbhöhe verstellen \*

* je nach Modell

Der obere Geschirrkorb 20 kann nach Bedarf in der Höhe verstellt werden, um entweder im Ober- oder Unterkorb mehr Platz für höhere Geschirrteile zu schaffen.

Gerätehöhe 81,5cm

	OberkorbUnterkorb
Stufe 1 max. ø22cm30cm
Stufe 2 max. ø24cm28cm
Stufe 3 max. ø27cm25cm

Je nach Gestaltung des Oberkorbes bei Ihrem Gerätemodell wählen Sie dazu eine der beiden folgenden Vorgehensweisen:

Oberkorb mit seitlichen Hebeln

- Z i e h e n S i e d e n 20 heraus.

- Z u m Absenken drücken Sie nacheinander die beiden Hebel links und rechts auf der Korbaußenseite nach innen. Halten Sie dabei den Korb seitlich am oberen Rand fest, damit er nicht ruckartig nach unten fällt.

- Z u m Anheben fassen Sie den Korb seitlich am oberen Rand und heben ihn nach oben.

- Bevor Sie den k einschieben, stellen Sie sicher, dass er auf beiden Seiten auf gleicher Höhe liegt. Sonst lässt sich die Gerätetür nicht schließen und der obere Sprüharm erhält keine Verbindung zum Wasserkreislauf.

Oberkorb mit oberen und unteren Rollenpaaren

• Ziehen Sie den oberen Geschir 20 heraus.
• E n t n e h m e n S i e d e n O b e r k o r b u n hängen Sie ihn auf den oberen (Stufe3) bzw. unteren (Stufe1) Rollen wieder ein.

Two schematic diagrams of parking lot layouts with wheels and pipes, no text or symbols present

de

Reiniger

Sie können Tabs sowie pulverförmige oder flüssige Reiniger für Geschirrspüler verwenden, keinesfalls aber Handspülmittel. Je nach Verschmutzung kann mit Pulver oder einem flüssigen Reiniger die Dosierung individuell angepasst werden. Tabs enthalten für alle Reinigungsaufgaben eine ausreichend große Menge an Wirkstoffen. Moderne, leistungsfähige Reiniger verwenden überwiegend eine niederalkalische Rezeptur mit Phosphat und Enzymen. Phosphate binden den Kalk im Wasser. Enzyme bauen Stärke ab und lösen Eiweiß. Seltener sind phosphatfreie Reiniger. Diese haben ein etwas schwächeres Kalkbindevermögen und erfordern eine höhere Dosiermenge. Zur Entfernung farbiger Flecken (z.B. Tee, Ketchup) werden meist Bleichmittel auf Sauerstoffbasis verwendet.

Hinweis

Für gutes Spülergebnis unbedingt Verpackungshinweise der Reiniger beachten!

Bei weiteren Fragen empfehlen wir Ihnen, sich an die Beratungsstellen der Reinigerhersteller zu wenden.

Warnung

Beachten Sie die Sicherheits- bzw. Gebrauchshinweise auf den Verpackungen von Reiniger- und Klarspülerprodukten.

Reiniger einfüllen

- Sollte die Rein geschlossen sein, betätigen Sie den Verschlussriegel 31, um sie zu öffnen. Reiniger in die trockene Reinigerkammer 30 einfüllen (Tab quer einlegen, nicht hochkant). Dosierung: siehe Herstellerhinweise auf der Verpackung. Die Dosiereinteilung in der Reinigerkammer 30 hilft Ihnen dabei, die richtige Menge pulverförmigen oder flüssigen Reiniger einzufüllen. Üblicherweise genügen 20ml - 25ml bei normaler Verschmutzung. Bei Verwendung von Tabs genügt eine Tablette.

- Deckel der Rein Hochschieben schließen, bis der Verschluss problemlos einrastet.

Die Reinigerkammer öffnet sich programmabhängig automatisch zum optimalen Zeitpunkt. Der Pulver- oder Flüssigreiniger verteilt sich im Gerät und wird aufgelöst, der Tab fällt in die Tab-Auffangschale und löst sich dort dosiert auf.

Tipp

Bei wenig verschmutztem Geschirr genügt üblicherweise eine etwas geringere als die angegebene Reinigermenge.

Geeignete Reinigungs- und Pflegemittel können online über unsere Internetseite oder über den Kundendienst bezogen werden (siehe Rückseite).

Kombireiniger

Neben herkömmlichen Reinigern (Solo) werden eine Reihe von Produkten mit zusätzlichen Funktionen angeboten. Diese Produkte enthalten neben dem Reiniger oft auch Klarspüler und Salzersatzstoffe (3in1) und je nach Kombination (4in1, 5in1, etc.) noch zusätzliche Komponenten wie z.B. Glasschutz oder Edelstahlglanz. Kombireiniger funktionieren nur bis zu einem bestimmten Härtegrad (meist 21°dH). Über dieser Grenze müssen Salz und Klarspüler zugegeben werden.

Sobald kombinierte Reiniger verwendet werden, passt sich das Spülprogramm automatisch so an, dass immer das bestmögliche Spül- und Trocknungsergebnis erzielt wird.

Warnungen

- L e g e n S i e keine Kleinteile in die Tab-Auffangschale [22]; das gleichmäßige Auflösen des Tabs wird dadurch verhindert.

- Verwenden Sie, Programmstart Geschirr nachlegen wollen, die Tab-Auffangschale 22 nicht als Griff für den Oberkorb. Der Tab könnte sich bereits darin befinden und Sie kommen mit dem teilweise aufgelösten Tab in Kontakt.

Hinweise

• Optimale Spül - Trocknungsergebnisse erzielen Sie durch die Verwendung von Solo-Reinigern in Verbindung mit getrennter Anwendung von Salz und Klarspüler.
• Be i kurzen Prog durch unterschiedliches Auflöseverhalten eventuell nicht die volle Reinigungswirkung entfalten und auch ungelöste Reinigerrückstände zurückbleiben. Pulverreiniger eignen sich besser für diese Programme.
• Beim „Intensiv“ Modellen) ist die Dosierung eines Tabs ausreichend. Bei der Verwendung von Pulverreiniger können Sie zusätzlich etwas Reiniger auf die Geräteinnentür schütten.
• Auch wenn die Salznachfüllanzeige leuchtet, läuft das Spülprogramm bei Verwendung von kombinierten Reinigern einwandfrei ab.
• Bei Verwendung wasserlöslicher Schutzhülle: Fassen Sie die Hülle nur mit trockenen Händen an und füllen Sie den Reiniger nur in eine absolut trockene Reinigerkammer ein, sonst kann es zu Verklebungen kommen.
  Zum Spülen S Sie von k auf Solo-Reiniger umstellen, achten Sie darauf, dass die Enthärtungsanlage und Klarspülermenge auf den richtigen Werteingestellt sind. e n a c h

Programmübersicht

In dieser Übersicht ist die max. mögliche Programmanzahl dargestellt. Die entsprechenden Programme und ihre Anordnung entnehmen Sie bitte Ihrer Bedienblende.

GeschirrartVerschmutzungsartProgrammMögliche			Zusatzfunktionen	Programmablauf
Töpfe, Pfannen, unempfindliches Geschirr und Besteck	stark haftende, eingebrannte oder angetrocknete, stärke-oder eiweißhaltige Speisereste	Intensiv 70°	alle	Vorspülen Reinigen 70° Zwischenspülen Klarspülen 69° Trocknen
		* Intensiv Eco45°		Vorspülen Reinigen 45° Zwischenspülen Klarspülen 69° Trocknen
		[TR3C]Auto 45° - 65°		Wird entsprechend der Verschmutzung mit Hilfe der Sensorik optimiert.
gemischtes Geschirr und Besteck	leicht angetrocknete, haushaltsübliche Speiserückstände	Eco 50°		Vorspülen Reinigen 50° Zwischenspülen Klarspülen 65° Trocknen
empfindliches Geschirr, Besteck temperatur- empfindliche Kunststoffe und Gläser	gering haftende, frische Speisereste	Schnell 45°	Extra Trocknen	Reinigen 45° Zwischenspülen Klarspülen 55°
alle Geschirrarten	kaltes Abspülen, Zwischenreinigung	Vorspülen	keineVorspülen

* Das Programm Intensiv Eco 45° bietet hervorragende Reinigungsergebnisse selbst bei stark verschmutztem Geschirr. Und dies mit einer Energieersparnis bis zu 25% gegenüber dem Intensiv 70° Programm.
Um diese Vorteile zu nutzen, verwenden Sie bitte die modernen Reiniger, die ihre volle Reinigungskraft bereits ab 45°C entfalten. Diese Reiniger sind von den Herstellern entsprechend gekennzeichnet.

Programmauswahl

Sie können je nach Geschirr- und Verschmutzungsart ein passendes Programm aussuchen.

Hinweise für Testinstitute

Testinstitute erhalten die Bedingungen für Vergleichsprüfungen auf Anfrage per E-Mail an

[e-mail].

Benötigt werden die Gerätenummer (E-Nr.) und das Fertigungsdatum (FD), die Sie auf dem Typenschild 32 an der Gerätetür finden.

ZusatzfunktionenGeschirrspülen

* je nach Modell

Über die Tasten Zusatzfunktionen 5 einstellbar.

Zeit sparen (VarioSpeed) \*

Mit der Funktion >>Zeit sparen<< kann die Laufzeit je nach gewähltem Spülprogramm um ca. 20% bis 50% verkürzt werden. Die jeweilige Laufzeitveränderung wird in der Ziffernanzeige 10 dargestellt. Um bei verkürzter Laufzeit optimale Reinigungsergebnisse zu erzielen, werden Wasser- und Energieverbrauch erhöht.

Halbe Beladung \*

Wenn Sie nur wenig Geschirr zu spülen haben (z.B. Gläser, Tassen, Teller), können Sie die „Halbe Beladung“ zuschalten. Dabei werden Wasser, Energie und Zeit eingespart. Zum Spülen geben Sie etwas weniger Reiniger als für eine komplette Maschinenbeladung empfohlen in die Reinigerkammer.

Hygiene \*

Während des Reinigungsvorganges wird die Temperatur erhöht. Dadurch wird ein erhöhter Hygienestatus erreicht. Ideal ist diese Zusatzfunktion z.B. zum Reinigen von Schneidebrettern oder Babyflaschen.

IntensivZone \*

Perfekt für gemischte Beladung. Sie können stärker verschmutzte Töpfe und Pfannen im Unterkorb zusammen mit normal verschmutztem Geschirr im Oberkorb spülen. Der Sprühdruck im Unterkorb wird verstärkt, die Spültemperatur etwas erhöht.

Extra Trocknen \*

Eine erhöhte Temperatur während des Klarspülens und eine verlängerte Trocknungsphase ermöglichen es, dass auch Kunststoffteile besser trocknen. Der Energieverbrauch ist leicht erhöht.

Programmdaten

Die Programmdaten (Verbrauchswerte) finden Sie in der Kurzanleitung. Sie beziehen sich auf Normalbedingungen und den Wasserhärte-Einstellwert H:04. Unterschiedliche Einflussfaktoren wie z.B. Wassertemperatur oder Leitungsdruck können zu Abweichungen führen.

Aquasensor \*

* je nach Modell

Der Aquasensor ist eine optische Messeinrichtung (Lichtschranke), mit der die Trübung des Spülwassers gemessen wird.

Der Einsatz des Aquasensors erfolgt programmspezifisch. Ist der Aquasensor aktiv, kann "sauberes" Spülwasser in das nächste Spülbad übernommen und der Wasserverbrauch um 3 – 6 Liter gesenkt werden. Ist die Verschmutzung stärker, wird es abgepumpt und durch Frischwasser ersetzt. In den Automatikprogrammen werden zusätzlich Temperatur und Laufzeit dem Verschmutzungsgrad angepasst.

Gerät einschalten

• Wasser hahn vol
  – EIN-/AUS-Schalter 1 einschalten.
  Die Anzeige des zuletzt gewählten Programmes blinkt. Dieses Programm bleibt gewählt, wenn nicht eine andere Programmtaste 2 gedrückt wird. In der Ziffernanzeige 10 blinkt die voraussichtliche Programmdauer.
• Drücken Sie die
  Der Programmablauf startet.

Restlaufanzeige

Bei der Programmwahl erscheint die restliche Programmlaufzeit in der Ziffernanzeige 10.

Die Laufzeit wird während des Programmes von der Wassertemperatur, der Geschirrmenge sowie vom Grad der Anschmutzung bestimmt und kann (abhängig vom gewählten Programm) variieren.

de

Zeitvorwahl \*

* je nach Modell

Sie können den Programmstart in Stundenschritten bis zu 24 Stunden verschieben.

• Tür schließen.
• E I N - / A U S - S c h a
• Taste 4 + drücken, bis die Ziffernanzeige 10 auf h:01 springt.
• Taste 4 + oder - so oft die angezeigte Zeit Ihren Wünschen entspricht.
• S T A R T - T a s t e Zeitvorwahl ist aktiviert.
• Z u m L ö s c h e n 4 + oder – so oft drücken, bis in der Ziffernanzeige 10 h:00 erscheint. Bis zum Start können Sie Ihre Programmwahl beliebig ändern.

Programmende

Das Programm ist beendet, wenn in der Ziffernanzeige 10 der Wert 0:00 erscheint.

Automatisches ausschalten nach Programmende \*

* je nach Modell

Um Energie zu sparen, wird der Geschirrspüler 1min nach Programmende ausgeschaltet (Werkseinstellung).

Die automatische Abschaltung ist von P:00 bis P:02 einstellbar.

P:00 Gerät schaltet nicht automatisch ab

P:01 aus nach 1 min

P:02 aus nach 120min

• Tür schließen.
• E I N - / A U S - S c h a
• Program taste und START-Taste 6 so lange drücken, bis die Ziffernanzeige H:0... anzeigt.
• Beide Tasten Die Leuchtanzeige der Taste A blinkt und in der Ziffernanzeige 10 leuchtet der werkseitig eingestellte Wert H:04.
• Program taste in der Ziffernanzeige 10 der werkseitig eingestellte Wert P:01 erscheint.

Um die Einstellung zu verändern:

• Program taste Mit jedem Drücken der Taste erhöht sich der Einstellwert um eine Stufe; ist der Wert P:02 erreicht, springt die Anzeige wieder auf P:00 (aus).
  -t S e T r A R1 Teinschalten. 6 dr Der Einstellwert ist gespeichert.

Gerät ausschalten

Kurze Zeit nach Programmende:
– EIN-/AUS-Schalter 1 ausschalten.

drücken, die ser hahn zud Aqua-Stop).

drücken, die ser hahn zud Aqua-Stop).

e Geschirz nach dem Abkühlen w a h l d entnehmen.

Warning

Bitte die Tür zum Ausräumen des Geschirrs nach Programmende ganz öffnen und nicht angelehnt stehen lassen.

Eventuell noch entweichender Wasserdampf könnte empfindliche Arbeitsplatten beschädigen.

Programm unterbrechen

• EIN-/AUS-Schalter 1 ausschalten. Die Leuchtanzeigen erlöschen. Das Programm bleibt gespeichert. Wenn bei Warmwasseranschluss oder aufgeheizter Maschine die Gerätetür geöffnet wurde, die Tür erst einige Minuten anlehnen und dann schließen. Andernfalls kann durch Expansion (Überdruck) die Gerätetür aufspringen oder Wasser aus dem Gerät austreten.
• Zum Fortsetzen AUS-Schalter 1 wieder einschalten.
  Programm abbrechen (Reset)
• S T A R T - T a s t e 6 ca Die Ziffernanzeige 10 zeigt 0:01.
• Der Programmab o Is der Ziffernanzeige .10 erscheint 0:00.
• Den EIN-/AUS-Schalter 1 ausschalten.

A so oft drücken, bis

Programmwechsel

Nach dem Drücken der START-Taste 6 ist kein Programmwechsel möglich. Ein Programmwechsel ist nur über Programm abbrechen (Reset) möglich.

Intensivtrocknung

Im Klarspülen wird mit einer höheren Temperatur gearbeitet und damit ein verbessertes Trocknungsergebnis erreicht. Die Laufzeit kann sich dabei geringfügig erhöhen. (Vorsicht bei empfindlichen Geschirrteilen!)

• Tür schließen.
• E I N - / A U S - S c h a
• Program taste und START-Taste 6 so lange drücken, bis die Ziffernanzeige 10 H:0... anzeigt.
• Beide Tasten Die Leuchtanzeige der Taste A blinkt und in der Ziffernanzeige 10 leuchtet der werkseitig eingestellte Wert H:04.
• Program taste in der Ziffernanzeige 10 der werkseitig eingestellte Wert d:00 erscheint.

Um die Einstellung zu verändern:

• Durch Drücken Sie die Intensivtrocknung ein- d:01 oder ausschalten d:00.
• S T A R T - T a s t e Der Einstellwert ist gespeichert.

Wartung und Pflege

Eine regelmäßige Kontrolle und Wartung Ihres Gerätes hilft, Fehler zu vermeiden. Dies spart Zeit und Ärger.

Gesamtzustand der Maschine

• Spülraum auf Alt und Kalk überprüfen.
  Finden sich solche Ablagerungen, dann:
• Reiniger kammer Gerät ohne Geschirr im Programm mit höchster Spültemperatur starten.
  Zur Gerätereinigung nur speziell für Geschirfspüler geeignete Reiniger/Gerätegeidrücktverwenden.
• Türdichtung reg feuchten Tuch abwischen.
  Wenden Sie zur Reinigung Ihres Geschirrspülers niemals einen Dampfreiniger an. Der Hersteller haftet nicht für eventuelle Folgeschäden.
  Wischen Sie Gerätefront und Blende regärnstobt drückere bisleicht angefeuchteten Tuch ab; Wasser und etwas Spülmittel genügen. Vermeiden Sie Schwämme mit rauer Oberfläche und scheuernde Reinigungsmittel, beides könnte zum Verkratzen der Oberflächen führen.
  Bei Edelstahlgeräten: Vermeiden Sie Schwammtücher oder waschen Sie diese drücken. vor dem ersten Gebrauch mehrmals gründlich aus, um Korrosion zu vermeiden.

Warning

Niemals andere z.B. chlorhaltige Haushaltsreinigungsmittel verwenden! Gesundheitsgefährdung!

Spezialsalz und Klarspüler

- Die Nachfüllanzeigen 8 und 9 kontrollieren. Gegebenenfalls Salz und/oder Klarspüler nachfüllen.

de

Siebe

Die Siebe 26 halten grobe Verunreinigungen im Spülwasser von der Pumpe fern. Diese Verunreinigungen können die Siebe gelegentlich verstopfen. Das Siebsystem besteht aus einem Grobsieb, einem flachen Feinsieb und einem Microsieb.

- Nach jedem Spü labschraubed (1/4 UmdGehing). be a

Rückstände kontrollieren.

- Sieb zylinder wie abgebildet lo und Siebsystem herausnehmen.

Mechanical component diagram showing a rotating assembly with a central hub and surrounding blades (no text or symbols)

Mechanical assembly diagram showing a bolted joint inserted into a gear-like shaft with a downward arrow indicating force or motion (no text or symbols present)

• Eventuelle Rest unter fließendem Wasser reinigen.
• Siebsystem in Reihenfolge wieder einbauen und darauf achten, dass sich die Pfeilmarkierungen nach dem Schließen gegenüberstehen.

Sprüharme

Kalk und Verunreinigungen aus dem Spülwasser können Düsen und Lagerungen der Sprüharme 23 und 24 blockieren.

- A u s t r i t t s d ü s e n Verstopfungen kontrollieren. - D i e o b e r e n S p r i ü labschraubed (1/4 Umdöhung). b e a

- Den unteren Sp abziehen.

• Sprüharme unter reinigen.
• Sprüharme wied festschrauben.

Störungen selbst beheben

Erfahrungsgemäß lassen sich viele Störungen, die im täglichen Betrieb auftreten, von Ihnen selbst beheben. Dies stellt sicher, dass Ihnen die Maschine schnell wieder zur Verfügung steht. In der nachfolgenden Übersicht finden Sie mögliche Ursachen für Fehlfunktionen und hilfreiche Hinweise für deren Beseitigung.

Hinweis

Sollte das Gerät während des Geschirrspülen aus nicht ersichtlichen Gründen stehen bleiben oder nicht starten, führen Sie zunächst die Funktion Programm abbrechen (Reset) aus. (Siehe Kapitel Geschirrspülen)

Warnung

Erscheint in der Ziffernanzeige 10 ein Fehlercode (E:01 bis E:30), muss grundsätzlich das Gerät zuerst vom Stromnetz getrennt und der Wasserhahn geschlossen werden. Bestimmte Fehler (siehe nachfolgende Fehlerbeschreibung) können Sie selbst beheben, bei allen anderen Fehlern rufen Sie bitte den Kundendienst und nennen den angezeigten Fehler E:XX.

Warnung

Denken Sie daran: Reparaturen dürfen nur von Fachleuten durchgeführt werden. Sollte der Austausch eines Bauteils erforderlich sein, ist darauf zu achten, dass nur Originalersatzteile verwendet werden. Durch unsachgemäße Reparaturen oder durch Verwendung von Nicht-Originalersatzteilen können erhebliche Schäden und Gefahren für den Benutzer entstehen.

Abwasserpumpe

Grobe Speisereste oder Fremdkörper, die von den Sieben nicht zurückgehalten wurden, können die Abwasserpumpe blockieren. Das Spülwasser steht dann über dem Sieb.

In diesem Fall:

• das Gerät grunc Stromnetz trennen.
• O b e r - 20 und Unterkorb 28 herausnehmen.
• S i e b e 26 ausbauen.
• Wasser ausschö zu Hilfe nehmen.
• Weiße Pumpenab abgebildet) mit Hilfe eines Löffels aushebeln. Die Abdeckung am Steg fassen und schräg nach innen anheben. Abdeckung komplett entnehmen.

Mechanical assembly diagram showing a tool interacting with a circular component (no text or symbols visible)

• Flügelrad auf F diese gegebenenfalls entfernen.
• A b d e c k u n g i n d Position bringen, und zum Einrasten nach unten drücken (Klick).

de

• Sieb e ein bauen-Sieb
• Körbe wieder ein
  G e tr z ä d n a u s s c h a Gerätestecker ziehen.
• Wasser hahn zu
• Sieb im Zulau
• Sicherung im Hau
• Gerätesteckerni
• Gerätetür nicht

Sieb am Wasserzulauf verstopft.

... beim Einschalten

Das Gerät läuft nicht an.

... beim Einstellen

Das Ändern einer Einstellung funktioniert nicht, ein Programm startet.

- Falsche Programm Brechen Sie das Programm ab (siehe Kapitel "Programm abbrechen (Reset)") und beginnen Sie von vorn.

- Programmende

• Stromversorgu
  n i-Wasserhahn öffnen. g ew a r t e t
• Gerät einscha

... am Gerät

Unterer Sprüharm dreht sich schwer.

- Sprüharm blockiert.

Tür lässt sich nur schwer öffnen. \*

- Kindersicherung Anleitung zur Deaktivierung befindet sich hinten im Umschlag. * Je nach Modell

Tür lässt sich nicht schließen.

- Tür schloss ist Rücksetzung ist die Tür mit erhöhter Kraft zu schließen.

Deckel der Reinigerkammer lässt sich nicht schließen.

- Reiniger k am me Mechanismus durch verklebte Reinigerreste blockiert.

Reinigerreste in der Reinigerkammer.

- K a m m e r w a r b e

Anzeige „Wasserzulauf prüfen“ 7 leuchtet.

- Wasser hahn ge - Wasser zulauf - Zulau fsch lauc

-Nach Programmende bleibt Wasser im Gerät stehen.

• (E:24) Abwasserschlauch verstopft oder geknickt.
  Siebetverstapftk t iv i e r t .
• (E:25) Abwasserpumpe blockiert, Abdeckung der Abwasserpumpe nicht verrastet
  (Siehe Abwasserpumpe).
  u-mS g e b p r y f g s t n o. p;
• P r o g r a m m n o c h
  Programmende abwarten
  (Ziffernanzeige zeigt 0:00) oder
  Funktion „Reset“ ausführen.

Fehlercode E:23f üllt oder - Sieb e 26 verschmutzt oder vers

Nachfüllanzeige für Salz 8 und/oder Klarspüler 9 leuchtet nicht.

i- nN a Ec ihnffüllllaennz ef iegue - G e n ü g e n d S a l z /

Nachfüllanzeige für Spezialsalz 8 geuchtet. los sen.

-n St æ Ir zo fehd. c h e n . Spezialkalznachfüllen.t .

- Sensor erkennt Anderes Spezialsalz verwenden.

... beim Spülen

Ungewöhnliche Schaumbildung

- H a n d s p ü l m i t t e Klarspüler.

Verschütteter Klarspüler führt zu übermäßiger Schaumbildung, deshalb bitte mit einem Tuch entfernen.

Gerät bleibt während des Spülens stehen.

- Stromzufuhr u

- W a s s e r z u l a u f

Schlagendes Geräusch der Füllventile

- Ist durch die Wasserleitung verursacht und bleibt ohne Auswirkung auf die Maschinenfunktion. Abhilfe ist nicht möglich.

Schlagendes / Klapperndes Geräusch beim Spülen

- S p r ü h a r m s c h l

- Geschirrteile

... am Geschirr

Speisereste am Geschirr.

- Geschirr r zu en Geschirrkorb überfüllt.

- Z u w e n i g R e i n i

- Zu s c h w a c h e s

- S p r ü h a r m d r e h u

- S p r ü h a r m d ü s e n

- Sie be verstopf

- Sie be falsch e

- A b w a s s e r p u m p e

- Oberkorb recht gleiche Höhe eingestellt.

Tee- oder Lippenstiftreste sind nicht vollständig entfernt.

- Der Reiniger Bleichwirkung.

- Z u g e r i n g e S p

- Z u w e n i g / u n

Weiße Flecken am Geschirr/Gläser bleiben milchig.

Bei der Verwendung phosphatfreier Reiniger kann es bei hartem Leitungswasser leichter zu weißen Ablagerungen auf Geschirr und Behälterwänden kommen.

- Z u w e n i g / u n g e - Z u s c h w a c h e s P - t K e i n / c h z e u n . w e n i g - n K e i n / o c z h u e n w. e n i g - E n t h ä r t u n g s a n l a

- e V r e l r e s g c u h n l g u s d s e r d e s zugedreht.

Wenden Sie sich an den Reinigungshersteller, insbesondere wenn:

- d a s G e s c h i r r n a sehr nass ist.

ä-gkta la kni ge Beläge entstehenr r t e

nBlinde, verfärbte Gläser, Beläge nicht ein abwaschbar.

- U n g e e i g n e t e r R - G l ä s e r n i c h t s p

Schlieren auf Gläsern und Besteckt, Gläser mit metallischem Aussehen.

-g Ze ur . vi el K l a r s p ü

SVerfärbungen auf Kunststoffteilen.

n- gZ ub ew he innid ge r/ t .u n g e - vZ eur sstcohpwf at c h e s P

Rostspuren am Besteck.

+ rB ge es st e t z k t .n i c h t r - S b d z g e e h r a t l .t i m S

Verschluss des Salzbehälters nicht fest zugehlt oder beim Salznachfüllen Salz verschüttet wurde.

Geschirr nicht trocken.

a ♀ e er i ä n t e t z ü u ♀ e r f h zu früh ausgeräumt.

-1 R é on gp re ar ma m u ro . h n e -e Ze ui g when e nt beg / R e g r e ie c

- Intensivtrockne

- Verwendeter koi schlechte Trocknungsleistung. Klarspüler verwenden (Einstellung siehe Kapitel Klarspüler).

Kundendienst

Sollte es Ihnen nicht gelingen, die Störung zu beheben, wenden Sie sich bitte an Ihren Kundendienst. Die Kontaktdaten für den nächstgelegenen Kundendienst finden Sie auf der Rückseite dieser Gebrauchsanleitung oder im beiliegenden Kundendienst-Verzeichnis. Geben Sie beim Anruf bitte die Gerätenummer (E-Nr.=1) und das Fertigungsdatum (FD=2) an, die Sie auf dem Typenschild 32 an der Gerätetür finden.

Vertrauen Sie auf die Kompetenz des

Herstellers. Wenden Sie sich an uns. Sie stellen somit sicher, dass die Reparatur von geschulten Servicetechnikern durchgeführt wird, die mit den Original-Ersatzteilen für Ihr Hausgerät ausgerüstet sind.

Installation

Für einen ordnungsgemäßen Betrieb muss der Geschirrspüler fachgerecht angeschlossen werden. Die Daten von Zulauf und Abfluss sowie die elektrischen Anschlusswerte müssen den geforderten Kriterien entsprechen, wie sie in den folgenden Absätzen bzw. in der Montageanweisung festgehalten sind. Halten Sie bei der Montage die Reihenfolge der Arbeitsschritte ein:

-Überprüfen bei
- A u f s t e l len
- A b w a s s e r a n s c h l
- Frischwasserans
- Elektrischer An

Sicherheitshinweise

• Nehmen Sie Auf nach der Installations- und Montageanweisung vor.
• Be i der install Geschirrspüler vom Netz getrennt sein.
• Stellen Siesic Schutzleitersystem der elektrischen Hausinstallation vorschriftsmäßig installiert ist.
• Die elektrische Anschlussbedingungen müssen mit den Angaben auf dem Typenschild 32 des Geschirrspülers übereinstimmen.
• Wenn die Netza Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ausgetauscht werden. Um Gefährdungen zu vermeiden, darf diese nur durch den Kundendienst ersetzt werden.
• Soll der Gesch i Hochschrank eingebaut werden, muss dieser ordnungsgemäß befestigt werden.

• Bauen Sie Untel Geräte nur unter durchgehenden Arbeitsplatten ein, die mit den Nachbarschränken verschraubt sind, um die Standsicherheit zu gewährleisten.

• Installieren S
  Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder anderen Geräten, die Wärme erzeugen) und bauen Sie es nicht unter ein Kochfeld ein.

• Nach dem Aufs
  muss der Stecker frei zugänglich sein. (siehe Elektischer Anschluss)
• B e i e i n i g e n M
  Das Kunststoffgehäuse am Wasseranschluss enthält ein elektrisches Ventil, im Zulaufschlauch befinden sich die Anschlussleitungen. Schneiden Sie diesen Schlauch nicht durch, tauchen Sie das Kunststoffgehäuse nicht in Wasser.

Warnung

Wenn das Gerät nicht in einer Nische steht und damit eine Seitenwand zugänglich ist, muss der Türscharnierbereich aus Sicherheitsgründen seitlich verkleidet werden (Verletzungsgefahr). Die Abdeckungen erhalten Sie als Sonderzubehör beim Kundendienst oder im Fachhandel.

Anlieferung

Ihr Geschirrspüler wurde im Werk gründlich auf seine einwandfreie Funktion überprüft. Dabei sind kleine Wasserflecken zurückgeblieben. Sie verschwinden nach dem ersten Spülgang.

Technische Daten Gerät n ic l

Gewicht:

max. 45kg

Spannung:

220 - 240 V, 50Hz oder 60Hz

tAnschlusswert: d e s G e r ä t

2,0 - 2,4 kW

Absicherung:

10/16A ^1 (UK 43A) :

Wasserdruck:

mindestens 0,05MPa (0,5bar), maximal 1 MPa (10 bar). Bei höherem Wasserdruck: Druckminderventil vorschalten.

Zulaufmenge:

minimal 10Liter/Minute

Wassertemperatur:

Kaltwasser; bei Warmwasser max.Temp.60°C.

Aufstellung

Erforderliche Einbaumaße aus der Montageanweisung entnehmen. Das Gerät mit Hilfe der verstellbaren Füße waagerecht aufstellen. Dabei auf sicheren Stand achten.

• Unterbau - und in nachträglich als Standgerät aufgestellt werden, müssen gegen Umkippen gesichert werden, z.B. durch Verschraubungen an der Wand oder durch Einbau unter einer durchgehenden Arbeitsplatte, die mit den Nachbarschränken verschraubt ist.
• Das Gerät kann zwischen Holz- oder Kunststoffwände in eine Küchenzeile eingebaut werden.

de

Abwasseranschluss

- Die erforderli der Montageanweisung entnehmen, gegebenenfalls Siphon mit Ablaufstutzen montieren.

- A b w a s s e r s c h l a beiliegenden Teile an den Ablaufstutzen des Siphons anschließen.

Achten Sie darauf, dass der Ablaufschlauch nicht geknickt, gequetscht oder in sich verschlungen ist und dass kein Verschlussdeckel im Ablauf das Abfließen des Abwassers verhindert!

Frischwasseranschluss

- Frischwassera der Montageanweisung mit Hilfe der beiliegenden Teile an den Wasserhahn anschließen.

Achten Sie darauf, dass der Frischwasseranschluss nicht geknickt, gequetscht oder in sich verschlungen ist.

- Bei Austausch immer ein neuer Wasser-Zulaufschlauch verwendet werden.

Wasserdruck:

mindestens 0,05MPa (0,5bar), maximal 1 MPa (10 bar). Bei höherem Wasserdruck: Druckminderventil vorschalten.

Zulaufmenge:

minimal 10Liter/Minute

Wassertemperatur:

bevorzugt Kaltwasser; bei Warmwasser max. Temp. 60°C.

Warmwasseranschluss \*

c* je nach Modall r be i t s s c h r Der Geschirrspüler kann an Kalt- oder Warmwasser bis max. 60°C angeschlossen werden.

uDe Abschluss an Warmwasser wird d e i empfohlen, wenn dieses aus einer energetisch günstigen Warmwasserbereitung und geeigneter Installation zur Verfügung steht, z.B. einer Solaranlage mit Zirkulationsleitung. Dadurch werden Energie und Zeit gespart.

Mit der Einstellung Warmwasser R:01 können Sie Ihr Gerät optimal auf den Betrieb mit Warmwasser abstimmen.

Empfehlenswert ist dabei eine Wassertemperatur (Temperatur des einlaufenden Wassers) von mindestens 40°C und höchstens 60°C.

Der Anschluss an Warmwasser wird nicht empfohlen, wenn das Wasser aus einem Elektroboiler bereitgestellt wird.

Einstellung Warmwasser:

- Tür schließen.

-d EIN-/AUS-Schalter 1 einschalten.m u s

- Programmtast und START-Taste 6 so lange drücken, bis die Ziffernanzeige H:0... anzeigt.

- Beide Tasten I o Die Leuchtanzeige der Taste A blinkt und in der Ziffernanzeige 10 leuchtet der werkseitig eingestellte Wert H:04.

- Program taste in der Ziffernanzeige 10 der werkseitig eingestellte Wert A:00 erscheint.

Um die Einstellung zu verändern:

- Durch Drücken Sie die Einstellung Warmwasser aus-R:00 oder einschalten R:01.

- S T A R T - T a s t e 6 dr Der Einstellwert ist gespeichert.

Elektrischer Anschluss

• Das Gerät nur Bereich von 220V bis 240V und 50Hz oder 60 Hz über eine vorschriftsmäßig installierte Steckdose mit Schutzleiter anschließen. Erforderliche Absicherung siehe Typenschild [32].
• Die Steckdose und auch nach dem Einbau frei zugänglich sein. Wenn der Stecker nach dem Einbau nicht frei zugänglich ist, muss zur Erfüllung der einschlägigen Sicherheitsvorschriften installationsseitig eine allpolige Trennvorrichtung mit einer Kontaktöffnung von mind. 3 mm vorhanden sein.
• Veränderungen nur durch Fachleute erfolgen.
• E i ne Verlängerung des Netzanschlusskabels darf nur über den Kundendienst bezogen werden.
• Be i der Verwe Fehlerstrom-Schutzschalters darf nur ein Typ mit dem Zeichen ☒☒ eingesetzt werden. Nur dieser garantiert die Erfüllung der jetzt gültigen Vorschriften.
• D a s G e r ä t i s t Wassersicherheitssystem ausgestattet. Beachten Sie, dass dieses nur bei angeschlossener Stromversorgung funktioniert.

Demontage

Halten Sie auch hier die Reihenfolge der Arbeitsschritte ein.

• Gerät vom Stromnetz trennen.
• Wasser zulauf abdrehen.
• A b w a s s e r - u n d F r i s c h w a s s e r a n s lösen.
• B e f e s t i g u n g s s s c h r a u b e n z u d e n Möbelteilen lösen.
• Wenn vorhanden, Sockelbrett demontieren.
• Gerät herausziehen, dabei Schl vorsichtig nachziehen.

Transport

Gesohirrspälereenteehensund IdsesTeide a n n sichern.

Das Gerät muss durch folgende Schritte entleert werden:

• Wasser hahn öffi
• Tür schließen.
  -m EIN-/AUS-Schalter 1 einschalten. Die Anzeigen des zuletzt gewählten Programmes leuchten auf.
• P ro g r a m m m i t der höc Temperatur wählen. In der Ziffernanzeige 10 erscheint die voraussichtliche Programmdauer.
• Start-Taste 6 drücken. Programmablauf startet.
• Nach ca. 4 Min u so lange drücken, bis die a Ziffernanzeige 30 canzeigt. u s s d ü Nach ca. 1 Min. erscheint in der Ziffernanzeige 0:00.
• Gerät ausschalt Wasserhahn schließen.
  d u n G e i n e s Gerät nur aufrecht transportieren (damit kein Restwasser in die Maschinensteuerung gelangt und zu fehlerhaftem Programmablauf führt).

Frostsicherheit

m. l. t. e. l. n. e. m. Steht das Gerät in einem frostgefährdeten Raum (z.B. Ferienhaus), so muss das Gerät vollständig entleert werden (siehe Transport).

- Wasser hahn sch lösen und auslaufen lassen.

Entsorgung

Sowohl die Verpackung neuer Geräte als auch Altgeräte enthalten wertvolle Rohstoffe und wieder verwertbare Materialien.

Bitte entsorgen Sie die einzelnen Teile nach Sorten getrennt.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeinde- bzw. Stadtverwaltung.

Verpackung

Alle Kunststoffteile des Geräts sind mit international genormten Kurzzeichen gekennzeichnet (z.B. >PS< Polystyrol).

Damit ist bei der Geräteentsorgung ein Trennen nach sortenreinen Kunststoffabfällen möglich.

Beachten Sie bitte die Sicherheitshinweise unter „Bei der Anlieferung“.

Altgeräte

Beachten Sie bitte die Sicherheitshinweise unter „Bei der Entsorgung“.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EC über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Änderungen vorbehalten.

Kindersicherung (Türverriegelung) \*

40

41

42

40 Kindersicherung aktivieren.
41 Tür öffnen mit aktivierter Kindersicherung.
42 Kindersicherung deaktivieren.

Schließen Sie die Gerätetür immer komplett, wenn Sie das Gerät verlassen.

Nur so können Sie Ihre Kinder vor möglichen Gefahren schützen.

Backblechsprühkopf \*

Diagram showing a device with a grid of boxes and an inset view of its internal components (no text or symbols)

Technical line drawing of an open refrigerator with internal compartments and ventilation slots (no text or symbols)

Große Bleche oder Gitter sowie Teller mit einem Durchmesser mehr als 30 cm (Gourmetteller, Pastateller, Platzteller) können Sie mit Hilfe dieses Sprühkopfes reinigen. Entnehmen Sie hierzu den Oberkorb und setzen Sie den Sprühkopf wie in der Zeichnung dargestellt ein.

Damit der Sprühstrahl alle Teile erreichen kann, ordnen Sie die Bleche wie abgebildet ein (max. 2 Backbleche und 2 Gitter).

Den Geschirrspüler immer mit Oberkorb oder Backblechsprühkopf betreiben!

AquaStop Garantie

(entfällt bei Geräten ohne AquaStop)

Zusätzlich zu Gewährleistungsansprüchen gegen den Verkäufer aus dem Kaufvertrag und zusätzlich zu unserer Gerätegarantie leisten wir Ersatz zu folgenden Bedingungen:

1. Sollte durch einen Fehler unseres AquaStop Systems ein Wasserschaden verursacht werden, so ersetzen wir Schäden privater Gebraucher. Um die Wassersicherheit zu gewährleisten muss das Gerät am Stromnetz angeschlossen sein.
2. Diese Haftungsgarantie gilt für die Lebensdauer des Geräts.
3. Voraussetzung des Garantieanspruchs ist, dass das Gerät mit AquaStop fachgerecht entsprechend unserer Anleitung aufgestellt und angeschlossen ist. Dies schließt auch die fachgerecht montierte AquaStop-Verlängerung (Originalzubehör) mit ein. Unsere Garantie erstreckt sich nicht auf defekte Zuleitungen oder Armaturen bis zum AquaStop Anschluss am Wasserhahn.
4. Geräte mit AquaStop brauchen Sie grundsätzlich während des Betriebs nicht zu beaufsichtigen bzw. danach durch Schließen des Wasserhahns zu sichern. Lediglich für den Fall einer längeren Abwesenheit von Ihrer Wohnung, z.B. bei mehrwöchigem Urlaub, ist der Wasserhahn zu schließen.

Beratung und Reparaturauftrag bei Störungen

D 0 1 8 0 10,039 €/Min. aus dem Festnetz, Mobilink max. 5,42 €/Min.

A 0 8 1 0 / 2 4 0 2 6 0

CH 0848 840 040

Die Kontaktdaten aller Länder finden Sie im beiliegenden Kundendienst-Verzeichnis.

Robert Bosch Hausgeräte GmbH

Carl-Wery-Straße 34

81739 München

Germany

www.bosch-home.com
