Amp1 - TV erősítő Evolveo - Ingyenes használati útmutató

Terméktípus	TV jel erősítő
Márka	Evolveo
Modell	Amp1
Méretek (kb.)	100 x 50 x 30 mm
Súly (kb.)	100 g
Tápellátás	5 V DC USB-n vagy a mellékelt adapteren keresztül
Teljesítményfelvétel	< 2 W
Bemeneti csatlakozó	F-típusú anya (koaxiális)
Kimeneti csatlakozó	F-típusú anya (koaxiális)
Erősítés	Akár 15 dB (állítható)
Frekvenciatartomány	47 - 862 MHz (VHF/UHF)
Zajtényező	< 3 dB
Fő funkciók	Jelerősítés, zajcsökkentés, állítható erősítés
Telepítés	Plug-and-play, nincs szükség további szoftverre
Kompatibilitás	Működik digitális és analóg TV jelekkel
Karbantartás és tisztítás	Törölje száraz ruhával; kerülje a folyadékokat
Biztonság	CE tanúsítvánnyal rendelkezik; ne tegye ki nedvességnek
Pótalkatrészek	Hálózati adapter és koaxiális kábelek kaphatók
Javíthatóság	Javasolt szakszervizben javítani; nincs benne felhasználó által javítható alkatrész
Csomag tartalma	Amp1 egység, USB tápkábel, adapter, használati útmutató

Gyakran ismételt kérdések - Amp1 Evolveo

Mi az Evolveo Amp1 TV erősítő célja?

Az Amp1 a gyenge TV jelek erősítésére szolgál, javítva a vétel minőségét és csökkentve a pixelesedést vagy jelvesztést.

Hogyan csatlakoztassam az Amp1-et?

Csatlakoztassa az antennáról érkező koaxiális kábelt az Amp1 bemenetére, majd egy másik koaxiális kábellel csatlakoztassa a kimenetet a TV-hez vagy set-top boxhoz. Táplálja a készüléket USB-n vagy a mellékelt adapteren keresztül.

Működik digitális TV-vel (DVB-T/T2)?

Igen, az Amp1 támogatja a digitális TV jeleket a 47–862 MHz tartományban, beleértve a DVB-T és DVB-T2 szabványokat.

Be tudom állítani az erősítés szintjét?

Igen, az Amp1 rendelkezik állítható erősítés-szabályozóval (általában egy kis gomb), amely lehetővé teszi az erősítés 0 és 15 dB közötti beállítását szükség szerint.

Miért nem kapcsol be a LED?

Ellenőrizze, hogy a hálózati adapter megfelelően csatlakozik-e, és hogy az USB kábel biztonságosan be van-e dugva. Ha a LED továbbra sem világít, próbáljon más áramforrást.

A kép nem javult a telepítés után. Mi lehet a probléma?

Győződjön meg róla, hogy minden koaxiális csatlakozás szoros, és az erősítés megfelelően van beállítva. Ha a jel már túl erős, a túlerősítés problémákat okozhat – próbálja csökkenteni az erősítést. Ellenőrizze azt is, hogy az antenna megfelelően van-e elhelyezve.

Időjárásálló az Amp1?

Nem, az Amp1 csak beltéri használatra készült. Ne tegye ki esőnek vagy nedvességnek.

Használhatom ezt az erősítőt műholdas TV-hez?

Nem, az Amp1 földi felszíni TV jelekre (VHF/UHF) készült, nem műholdas L-sávos frekvenciákra.

Hogyan tisztítsam a készüléket?

Használjon puha, száraz ruhát a külső felület tisztításához. Ne használjon vizet, oldószereket vagy súrolószereket.

Hol találom a használati útmutatót?

Az útmutató ingyenesen letölthető PDF formátumban a termék támogatási oldaláról (notice-facile.com).

HASZNÁLATI ÚTMUTATÓ Amp1 Evolveo

Napájeno AC/DC adaptérem:

Köszönjük, hogy az EVOLVEO Amp 1 terméket választotta.

Adapter:

DC 5 V 550 mA

AC 220-240 V

Erősítő:

Funkció:

A vett jel felerősítése minden passzív antenna számára olyan környéken, ahol gyenge a jel.

Tulajdonságok és specifikáció:

Csatlakozó: IEC

Bekapcsolásjelző energiatakarékos kapcsolóval.

Frekvencia: VHF 47-230 MHz UHF 470-862 MHz DC 5 V

Kapcsoló adapter / digitális vevőkészülék / TV tápellátás lehetősége

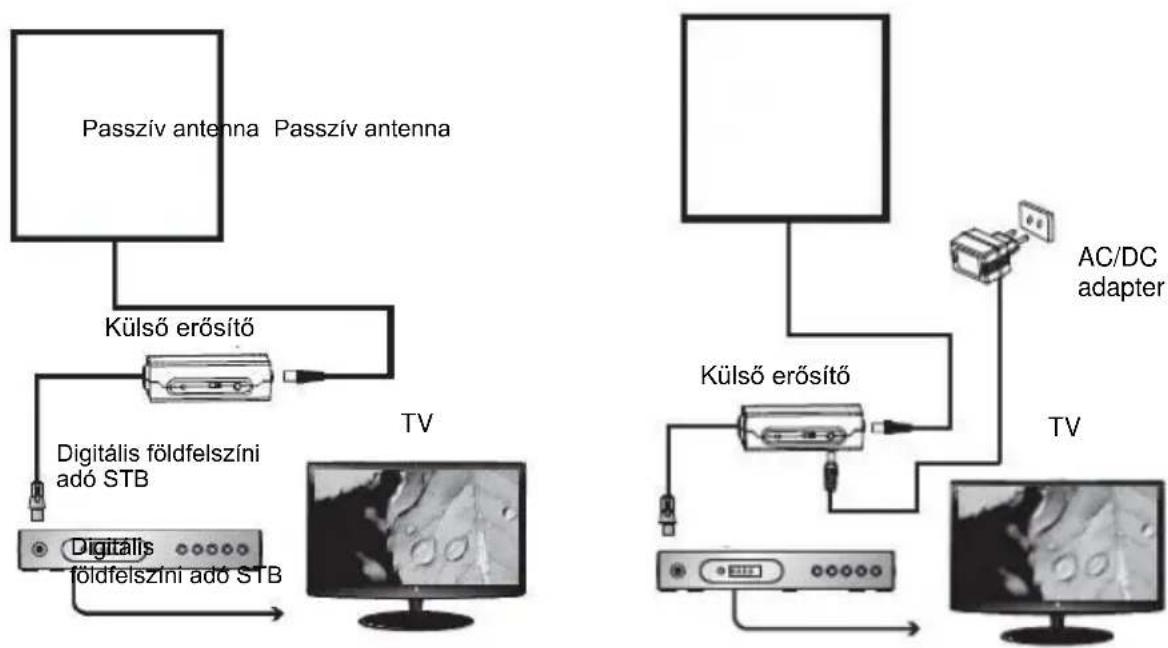

Csatlakozás:

Tápellátás AC/DC adapterből:

Digitális vevővel (digitális jel):

VAGY

1. Csatlakoztassa az antenna koaxiális kábelét a külső erősítő ANT csatlakozójába, majd az erősítő koaxiális kábelét a digitális vevő ANT csatlakozójába, ezután állítsa a vevőt tápellátás módba.

2. Csatlakoztassa az antenna koaxiális kábelét a külső erősítő ANT csatlakozójába, majd az erősítő koaxiális kábelét a digitális vevő ANT csatlakozójába. Csatlakoztassa a tápadapter kábelét a külső erősítő DC csatlakozójába, és magát az adaptert az elektromos aljzatba.

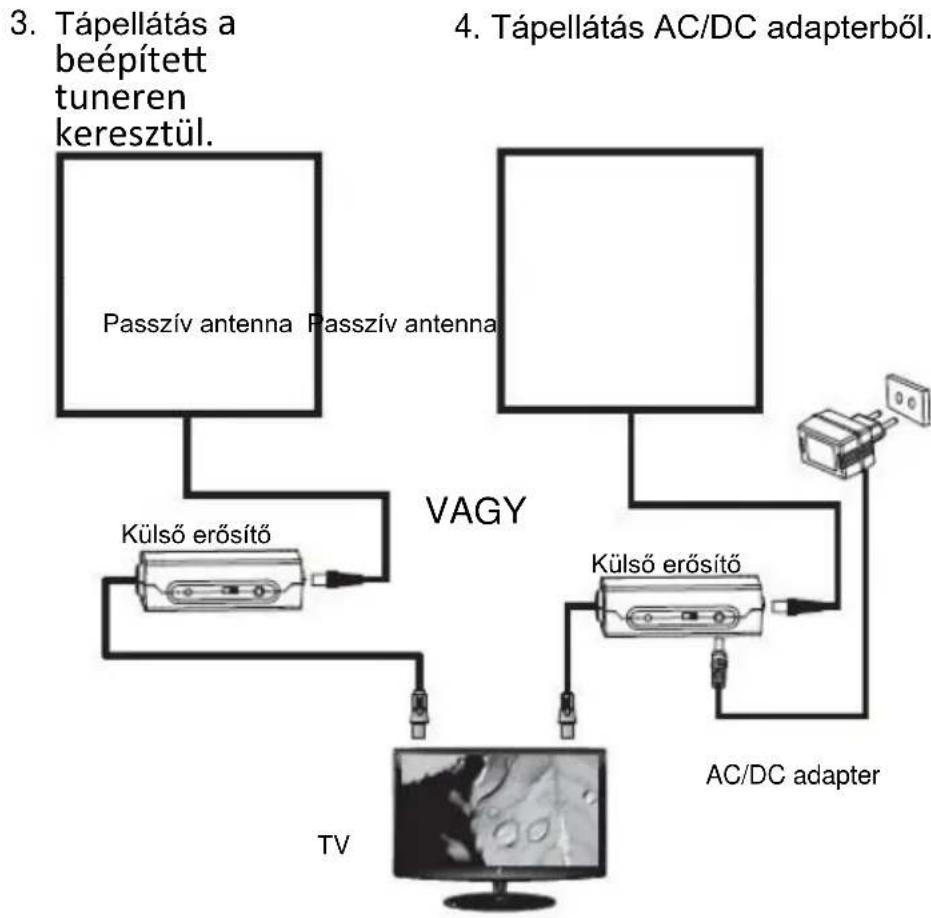

Csatlakoztatás a TV-hez:

Beépített tunerrel rendelkező TV-khez (digitális jel):

1: Csatlakoztassa az antenna koaxiális kábelét a külső erősítő ANT csatlakozójába, majd az erősítő koaxiális kábelét a TV RF csatlakozójába, ezután állítsa a vevőt tápellátás módba.

2: Csatlakoztassa az antenna koaxiális kábelét a külső erősítő ANT csatlakozójába és dugja be az erősítő koaxiális kábelét a televízió RF csatlakozójába.

Csatlakoztassa a tápadapter kábelét a külső erősítő DC csatlakozójába, és magát az adaptert az elektromos aljzatba.

Megsemmisítés: Az áthúzott szemétkosár jelzés a terméken, a mellékelt dokumentációban vagy a csomagoláson azt jelenti, hogy az Európai Unió tagállamaiban minden elektromos és elektronikus berendezést, elemet és akkumulátort élettartama lejárta után szelektíven kell megsemmisíteni. Ne dobja ezeket a termékeket a vegyes háztartási hulladék közé.

MEGFELELŐSÉGI NYILATKOZAT

Az ABACUS Electric, s.r.o. vállalat ezúton kijelenti, hogy az EVOLVEO Amp 1 termék megfelel az adott készüléktípusra vonatkozó szabványoknak és előírásoknak.

A Megfelelőségi nyilatkozat teljes szövege megtalálható:

ftp://ftp.evolveo.com/ce

Dovozce / Dovozca / Importer / Importör

Abacus Electric, s.r.o.

Planá 2, 370 01, Cseh Köztársaság

A termék szerkezete és jellemzői előzetes figyelmeztetés nélkül változhatnak.
