Amp1 - TV zesilovač Evolveo - Bezplatný návod k obsluze

Typ produktu	Zesilovač TV signálu
Značka	Evolveo
Model	Amp1
Rozměry (přibližně)	100 x 50 x 30 mm
Hmotnost (přibližně)	100 g
Napájení	5 V DC přes USB nebo přiložený adaptér
Spotřeba energie	< 2 W
Vstupní konektor	F-samice (koaxiální)
Výstupní konektor	F-samice (koaxiální)
Zisk	Až 15 dB (nastavitelné)
Frekvenční rozsah	47 – 862 MHz (VHF/UHF)
Šumové číslo	< 3 dB
Hlavní funkce	Zesílení signálu, redukce šumu, nastavitelný zisk
Instalace	Plug-and-play, bez dalšího softwaru
Kompatibilita	Funguje s digitálními i analogovými TV signály
Údržba a čištění	Otřete suchým hadříkem; vyhněte se tekutinám
Bezpečnost	Certifikace CE; nevystavujte vlhkosti
Náhradní díly	Napájecí adaptér a koaxiální kabely k dispozici
Opravitelnost	Doporučena profesionální oprava; uvnitř žádné uživatelsky opravitelné součásti
Obsah balení	Jednotka Amp1, USB napájecí kabel, adaptér, uživatelský manuál

Často kladené otázky - Amp1 Evolveo

Jaký je účel zesilovače TV signálu Evolveo Amp1?

Amp1 je navržen pro zesílení slabých TV signálů, zlepšení kvality příjmu a snížení pixelace nebo ztráty signálu.

Jak připojím Amp1?

Připojte příchozí koaxiální kabel z antény ke vstupu Amp1, poté připojte výstup k TV nebo set-top boxu pomocí dalšího koaxiálního kabelu. Napájejte zařízení přes USB nebo přiložený adaptér.

Funguje s digitální televizí (DVB-T/T2)?

Ano, Amp1 podporuje digitální TV signály v rozsahu 47–862 MHz, včetně DVB-T a DVB-T2.

Mohu upravit úroveň zesílení?

Ano, Amp1 má nastavitelné ovládání zisku (obvykle malý knoflík), které umožňuje nastavit zesílení od 0 do 15 dB podle potřeby.

Proč se LED nerozsvítí?

Zkontrolujte, zda je napájecí adaptér správně připojen a USB kabel je bezpečně zapojen. Pokud se LED stále nerozsvítí, zkuste jiný zdroj napájení.

Obraz se po instalaci nezlepšil. Co může být špatně?

Ujistěte se, že jsou všechna koaxiální připojení pevná a že je zisk nastaven vhodně. Pokud je signál již příliš silný, nadměrné zesílení může způsobit problémy – zkuste snížit zisk. Také zkontrolujte, zda je anténa správně umístěna.

Je Amp1 odolný vůči povětrnostním vlivům?

Ne, Amp1 je určen pouze pro vnitřní použití. Nevystavujte jej dešti nebo vlhkosti.

Mohu tento zesilovač použít pro satelitní TV?

Ne, Amp1 je určen pro pozemní TV signály (VHF/UHF), nikoli pro satelitní frekvence L-pásma.

Jak zařízení čistit?

K čištění vnějšího povrchu použijte měkký suchý hadřík. Nepoužívejte vodu, rozpouštědla ani abrazivní čisticí prostředky.

Kde najdu uživatelský manuál?

Manuál je k dispozici ke stažení zdarma ve formátu PDF na stránce podpory produktu (notice-facile.com).

NÁVOD K OBSLUZE Amp1 Evolveo

děkujeme, že jste si vybral produkt EVOLVEO Amp 1.

Adaptér:

DC 5 V 550 mA

AC 220-240 V

Zesilovač:

Funkce:

Zesílení přijímaného signálu pro všechny pasivní antény v oblastech se slabým signálem.

Vlastnosti a specifikace:

Konektor: IEC

Indikátor zapnutí s vypínačem pro úsporu energie.

Frekvence: VHF 47-230 MHz UHF 470-862 MHz

DC 5 V

Přepínací adaptér / digitální přijímač / možnost napájení TV

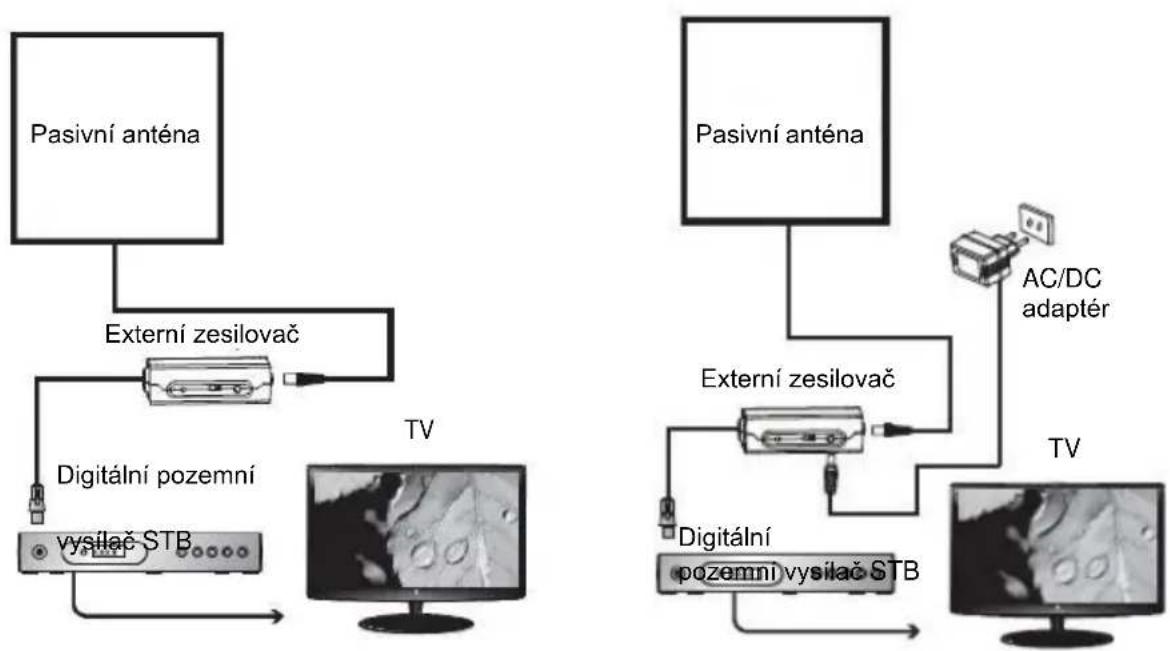

Připojení:

S digitálním přijímačem (digitální signál):

NEBO

1. Připojte koaxiální kabel antény k ANT konektoru externího zesilovače, dále zapojte koaxiální kabel zesilovače k ANT konektoru digitálního přijímače a poté nastavte přijímač do módu napájení.

2. Připojte koaxiální kabel antény k ANT konektoru externího zesilovače a připojte koaxiální kabel zesilovače k ANT konektoru digitálního přijímače. Připojte kabel napájecího adaptéru do DC konektoru externího zesilovače a samotný adaptér do elektrické zásuvky.

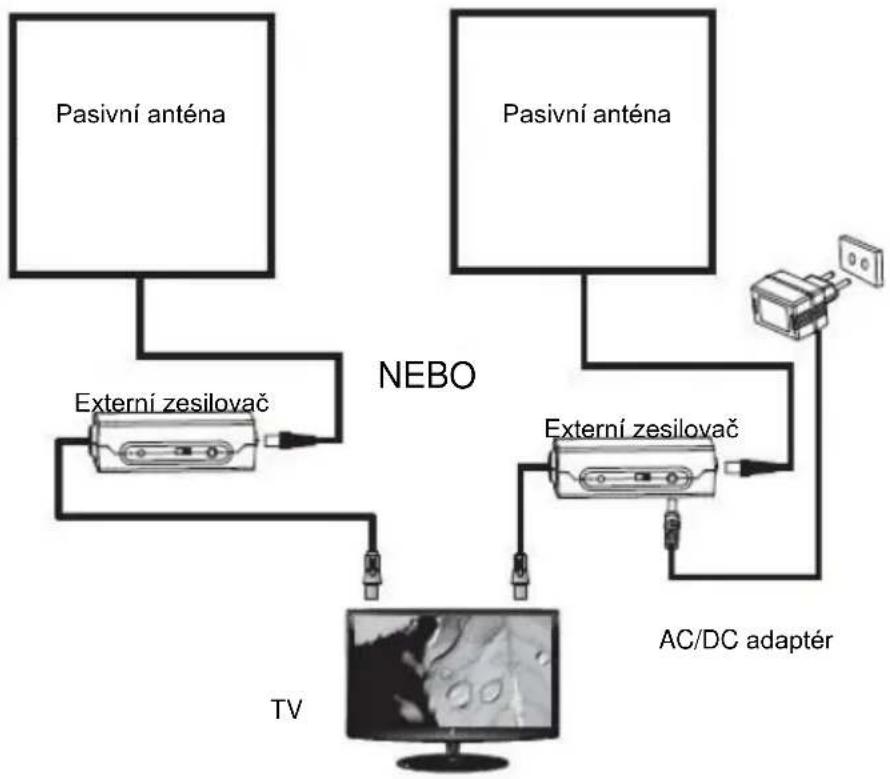

Připojení k TV:

Pro televizory s vestavěným tunerem (digitální signál):

1. Napájeno přes vestavěný tuner.

2. Napájeno AC/DC adaptérem.

1: Připojte koaxiální kabel antény k ANT konektoru externího zesilovače, dále zapojte koaxiální kabel zesilovače k RF konektoru televizoru a poté nastavte televizor do módu napájení.

2: Připojte koaxiální kabel antény k ANT konektoru externího zesilovače a připojte koaxiální kabel zesilovače k RF konektoru televizoru. Připojte kabel napájecího adaptéru do DC konektoru externího zesilovače a samotný adaptér do elektrické zásuvky.

Likvidace: Symbol přeškrtnutého kontejneru na výrobku, v přiložené dokumentaci či na obalech znamená, že ve státech Evropské Unie musí být veškerá elektrická a elektronická zařízení, baterie a akumulátory po skončení jejich životnosti likvidovány odděleně v rámci tříděného odpadu. Nevyhazujte tyto výrobky do netříděného komunálního odpadu.

① CE PROHLÁŠENÍ O SHODĚ

Tímto společnost ABACUS Electric, s.r.o. prohlašuje, že výrobek EVOLVEO Amp 1 splňuje požadavky norem a předpisů, které jsou relevantní pro daný typ zařízení.

Plné znění Prohlášení o shodě naleznete na ftp://ftp.evolveo.com/ce

Dovozce / Dovozca / Importer / Importör

Abacus Electric, s.r.o.

Planá 2, 370 01, Česká republika

Výrobce / Výrobca / Manufacturer / Gyártó

Naxya Limited

Všechna práva vyhrazena.

Konstrukce a technická specifikace výrobku se mohou změnit bez předchozího upozornění.

EN

Dear customer,

Thank you for choosing the EVOLVEO Amp 1.

Adapter:

DC 5V 550mA

AC 220-240V

Amplifier:

Performance:
